Z1B S.T様 レイダウン加工



レイダウン加工の続きです。



リヤショックのアッパーマウントを製作します。

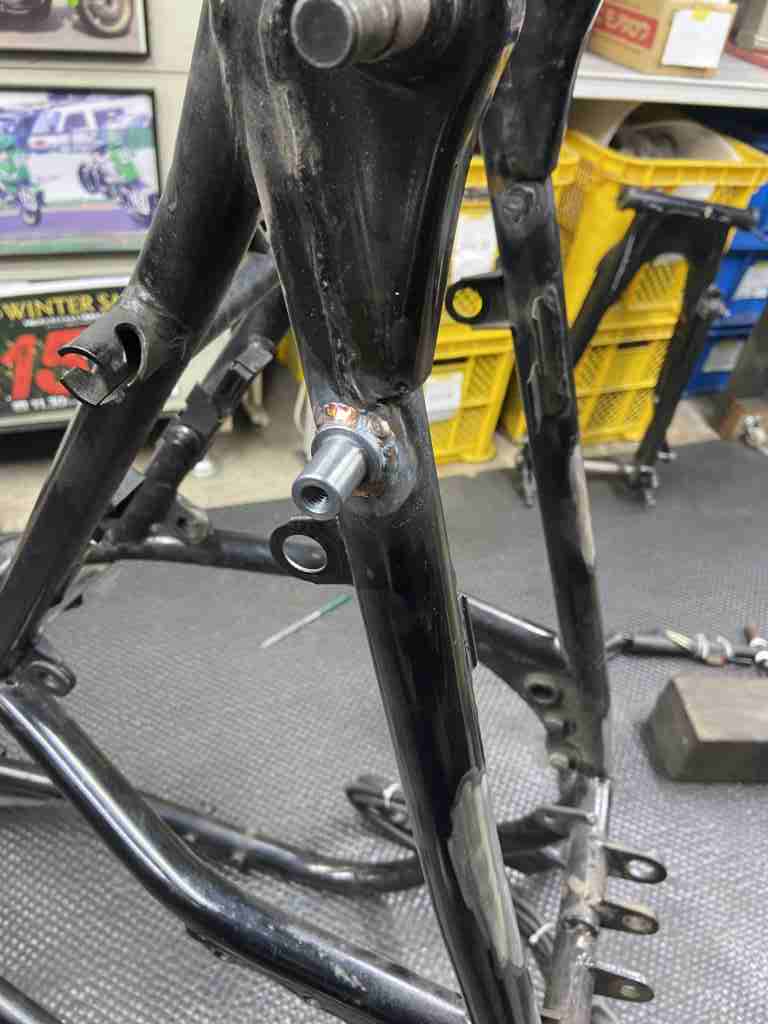

水平に溶接します。

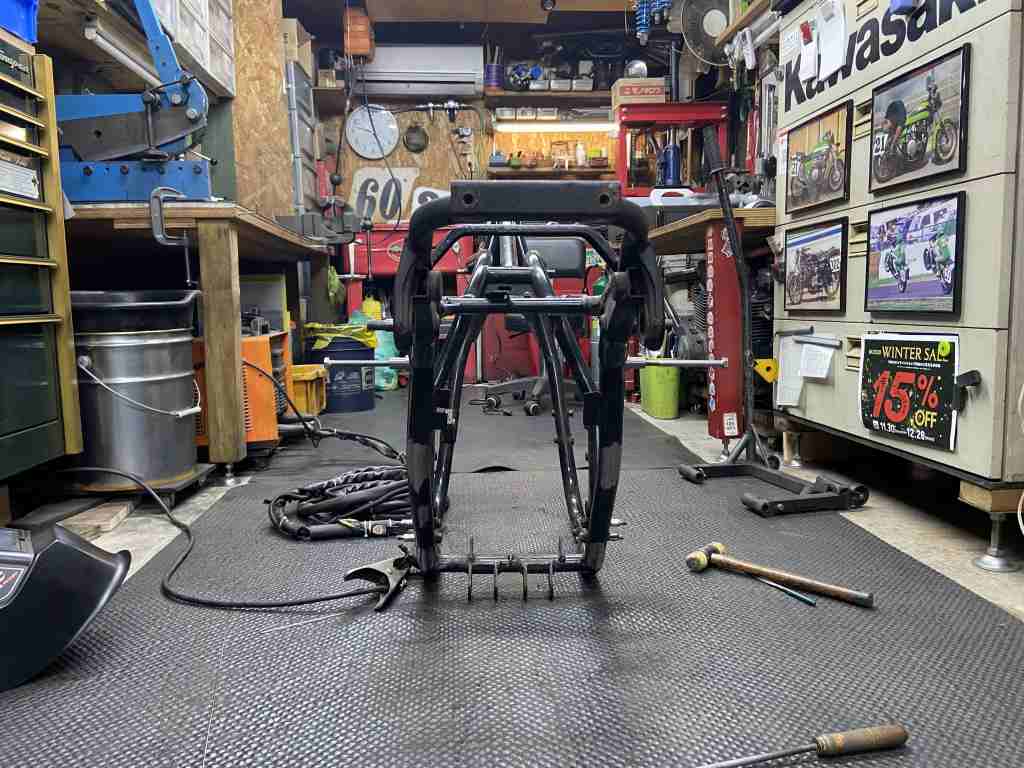

溶接後はこんな感じ。溶接部のフレームはえぐっていないので、マウントの左右スパンは片側10ミリずつオフセットします。ワイドタイヤにする場合は、リヤサスのスプリングとチェーンのクリアランスも確保したいので、リヤサスの10ミリオフセットは好都合です。

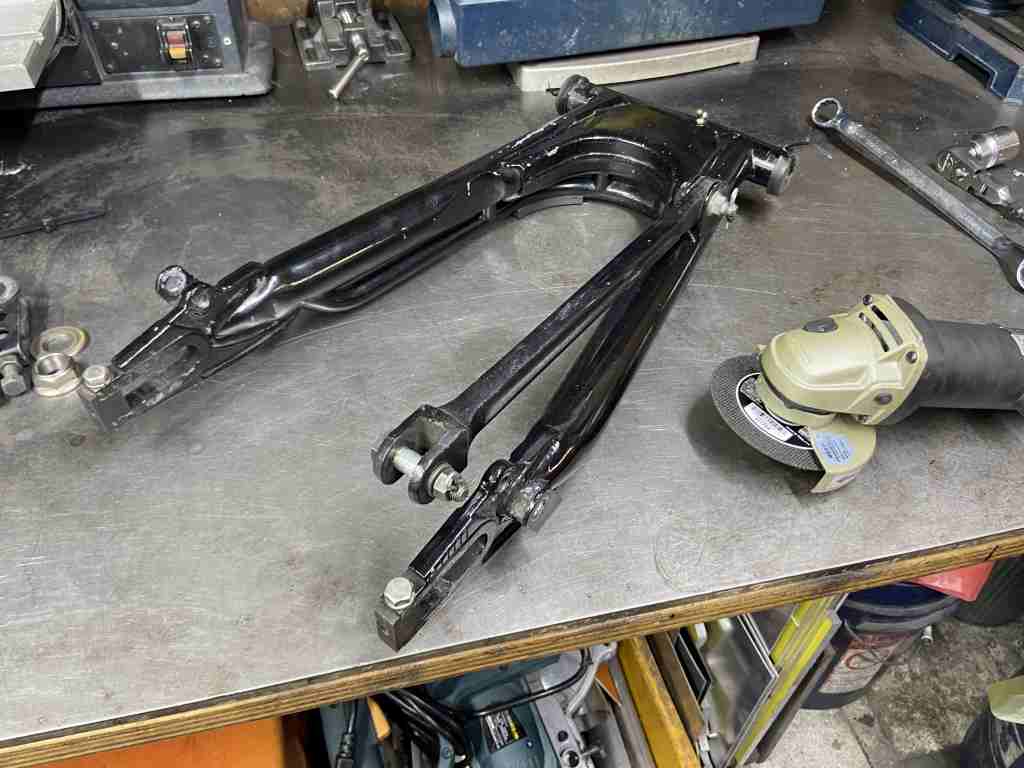

スイングアームのサス受けもオフセットさせるので加工します。

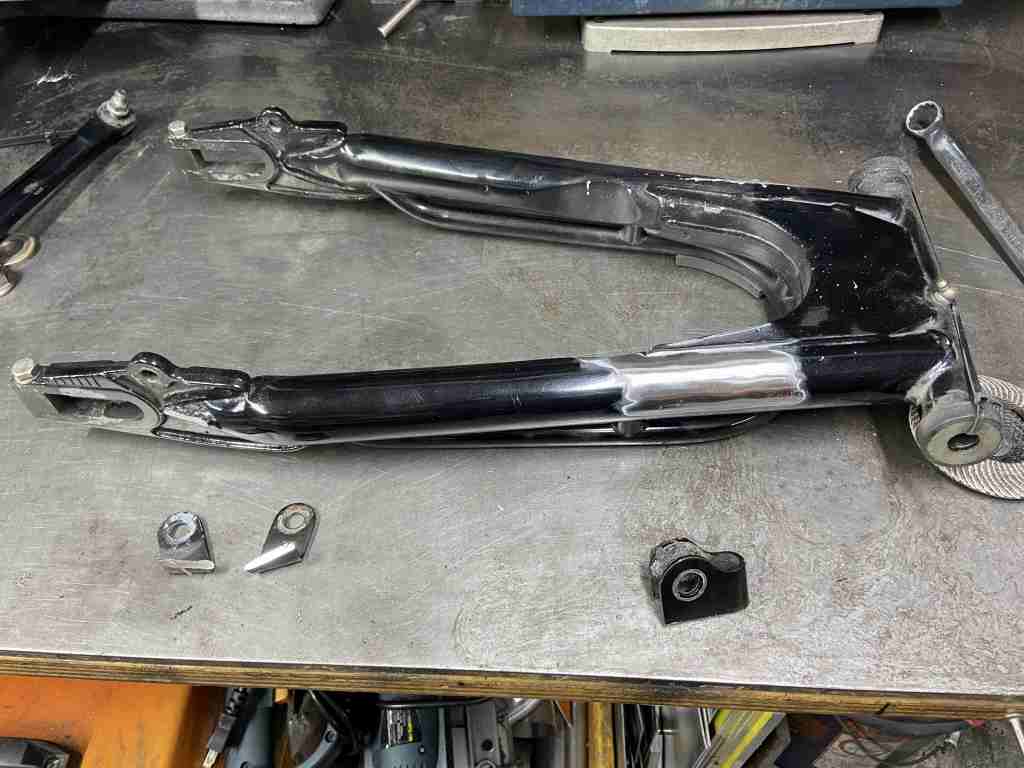

サス受けを一旦カットします。トルクロッド受けも改造するので一旦削除します。

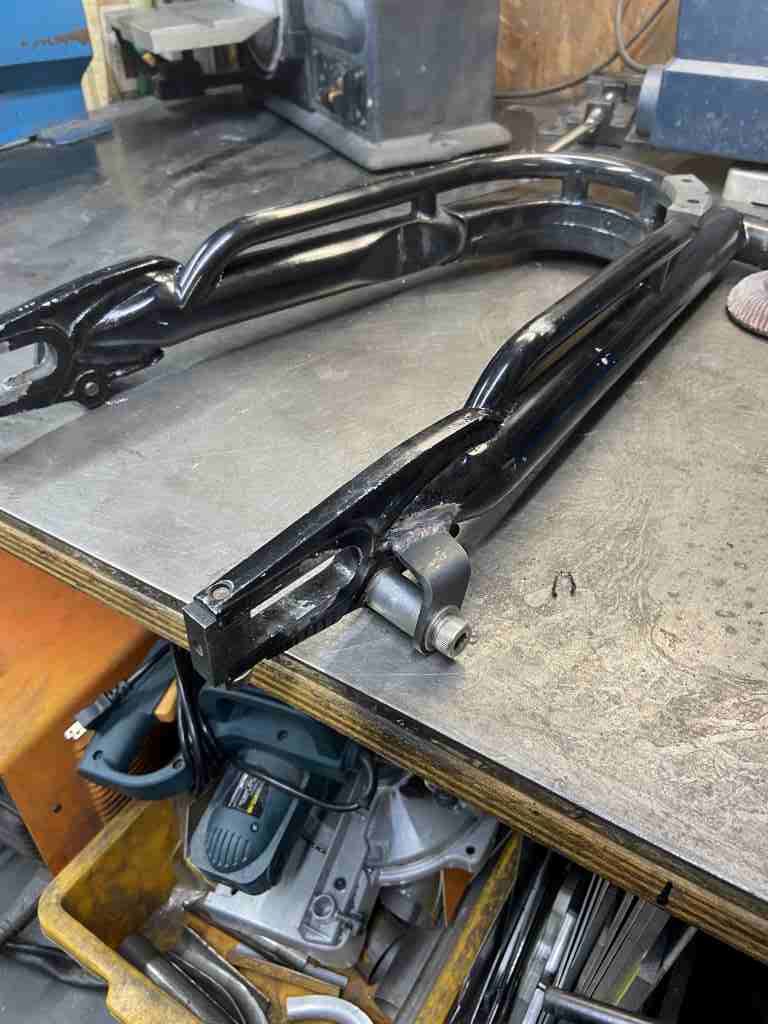

新しく10ミリワイドに製作したサス受けを左右ともに溶接します。
