S1スイングアームの修理 ピボット切断

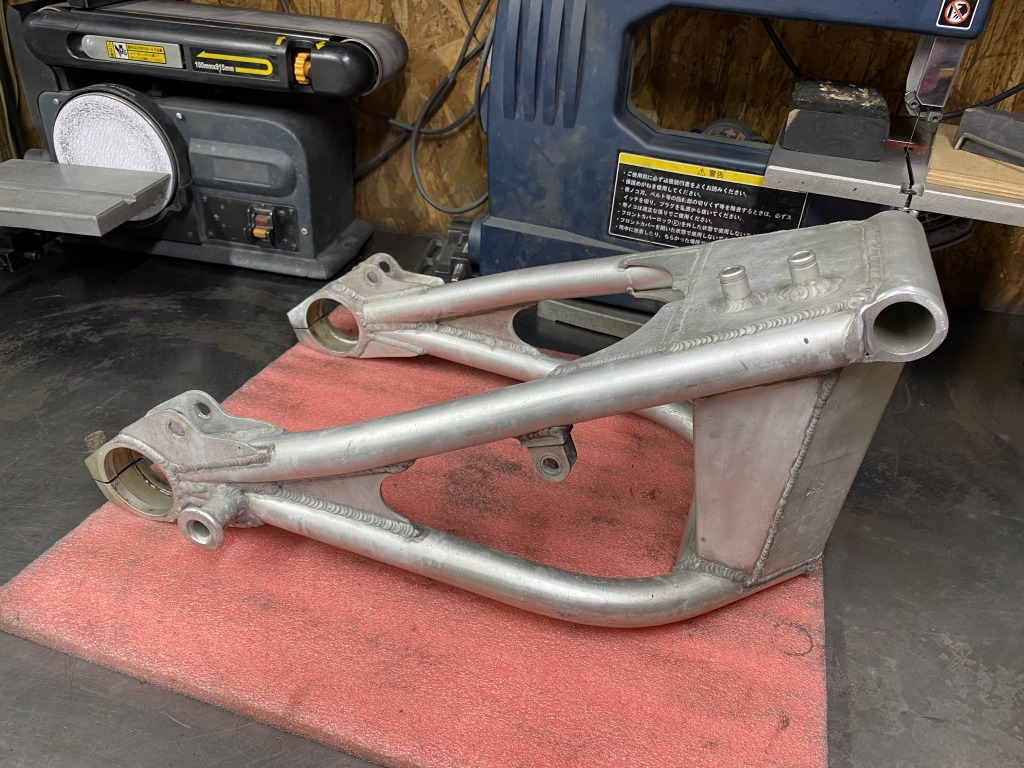

最近入手したレプリカS1スイングアームです。メーカーは不明ですが当時のフルコピー品で、私のレーサーで使っているものと同一品のようです。修理が必要な箇所があちこちあるのでみていきましょう。

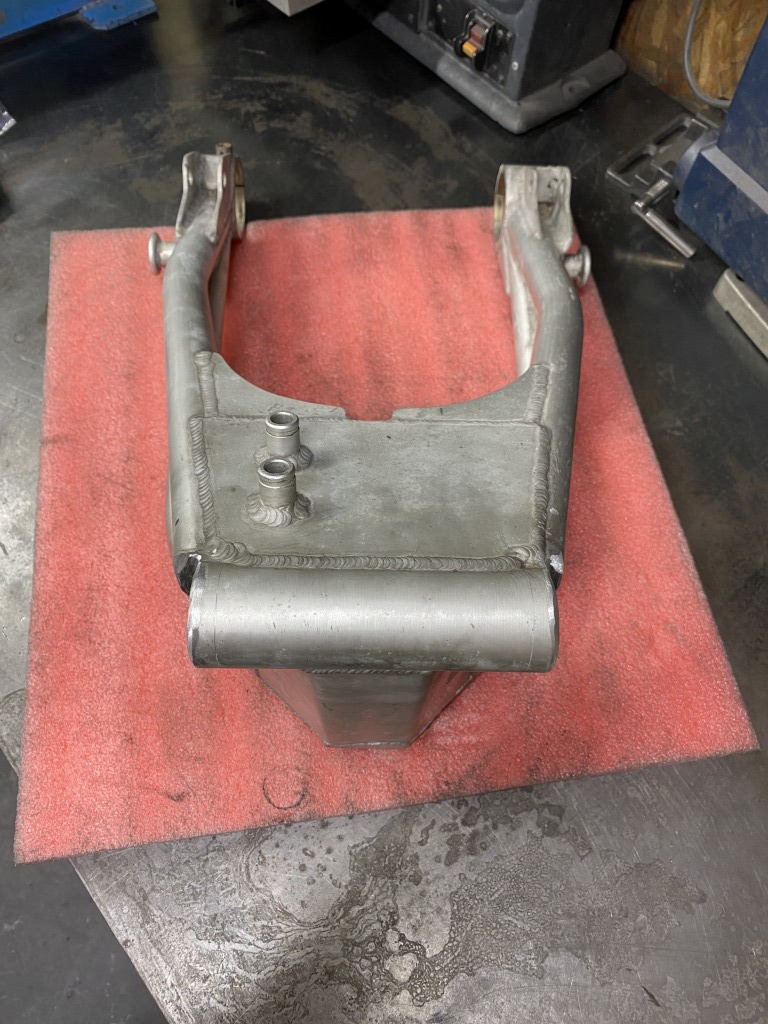

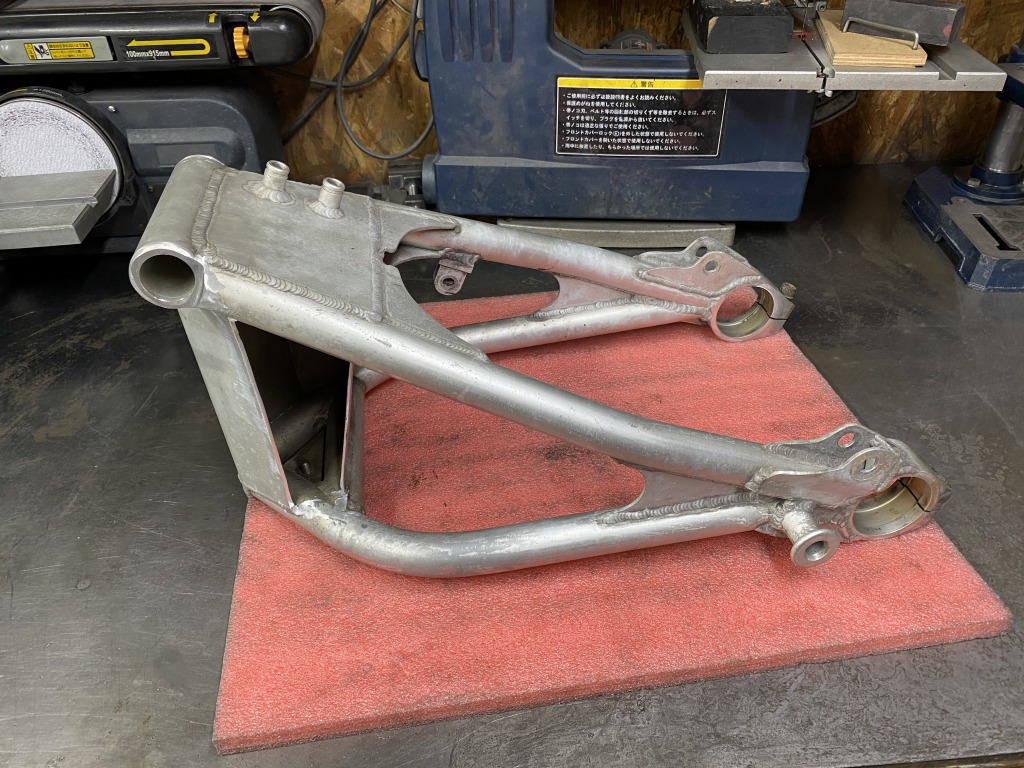

キャッチタンクの左サイドです。チェーンとの干渉を避ける加工をしたようで、パネルの一部分が切り貼りされています。

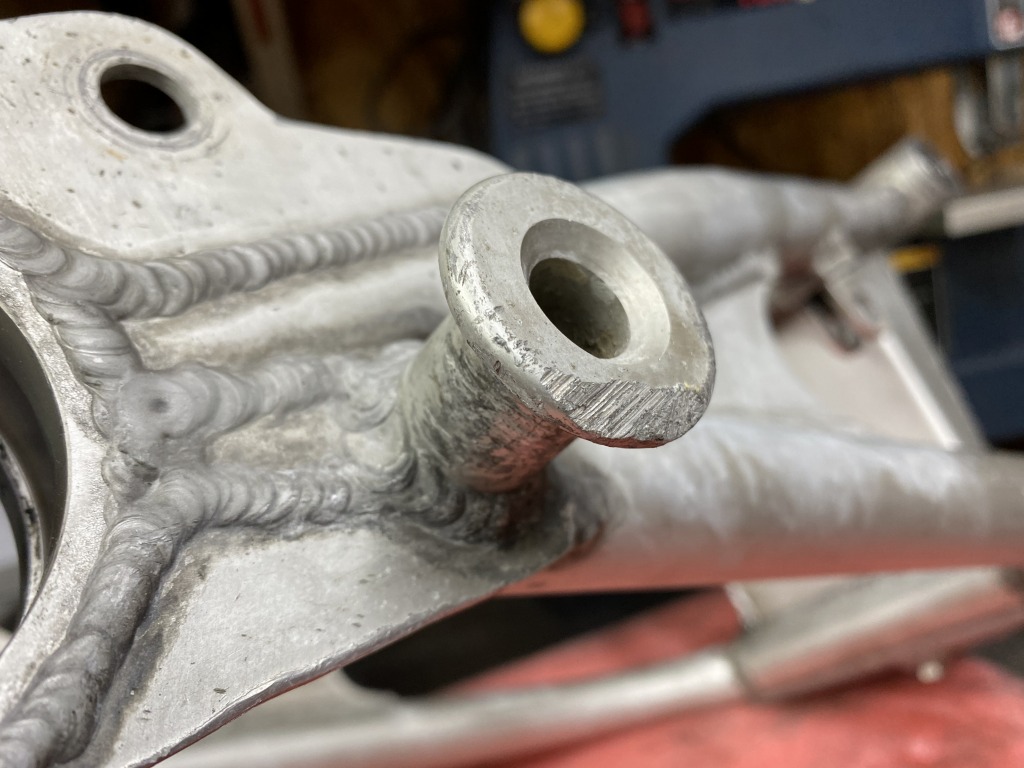

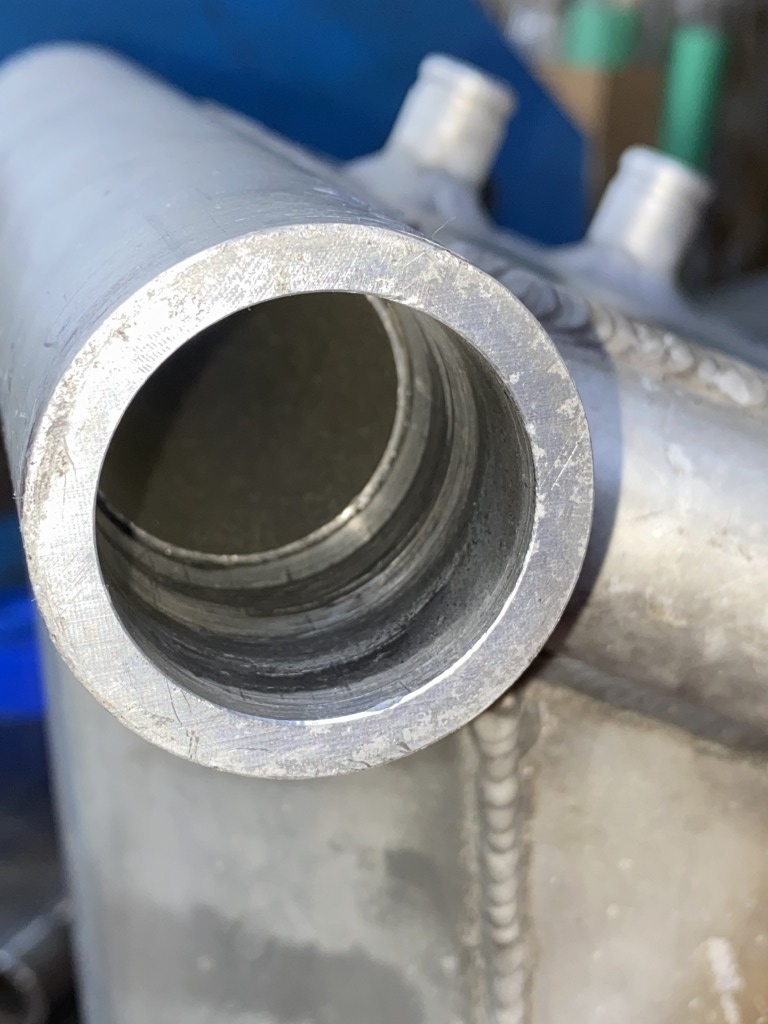

エキセントリック部分の内側です。エキセンのストッパーが溶接されています。



反対側も同様です。

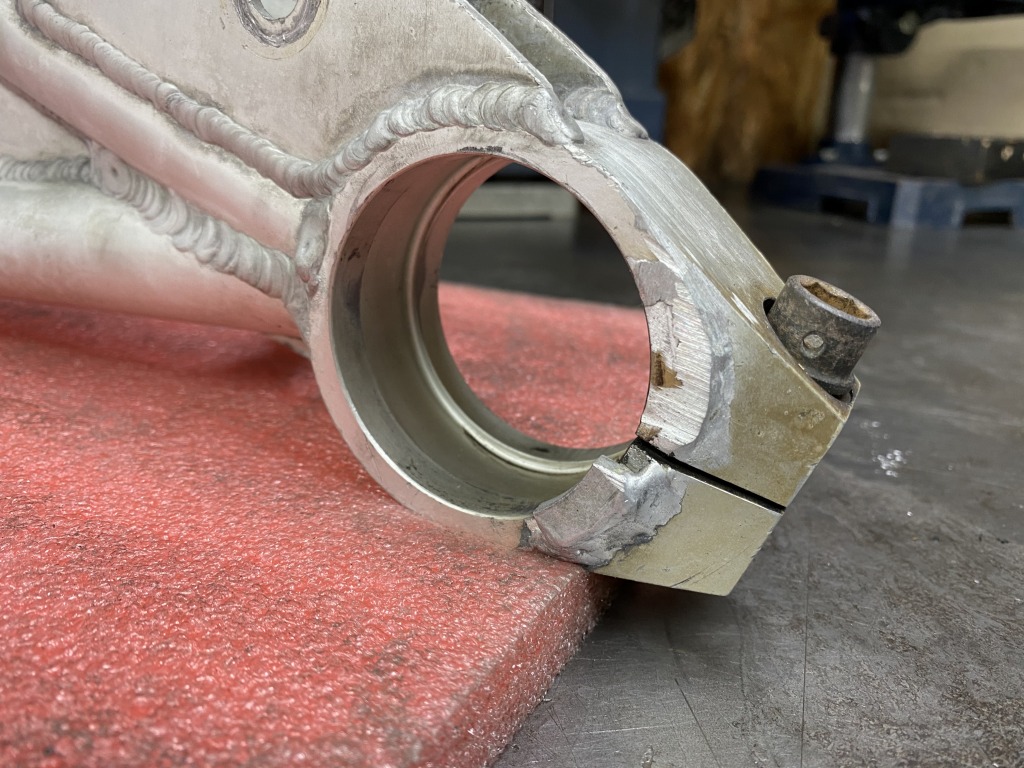

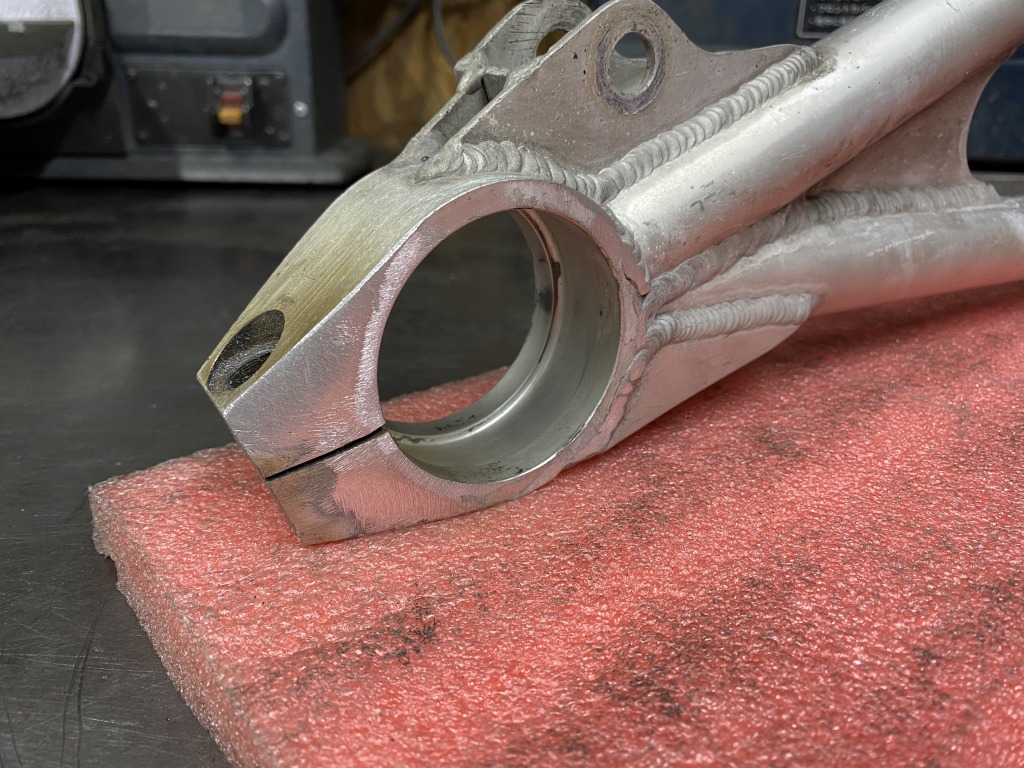

転倒の影響でしょうか、フック下部が削れています。

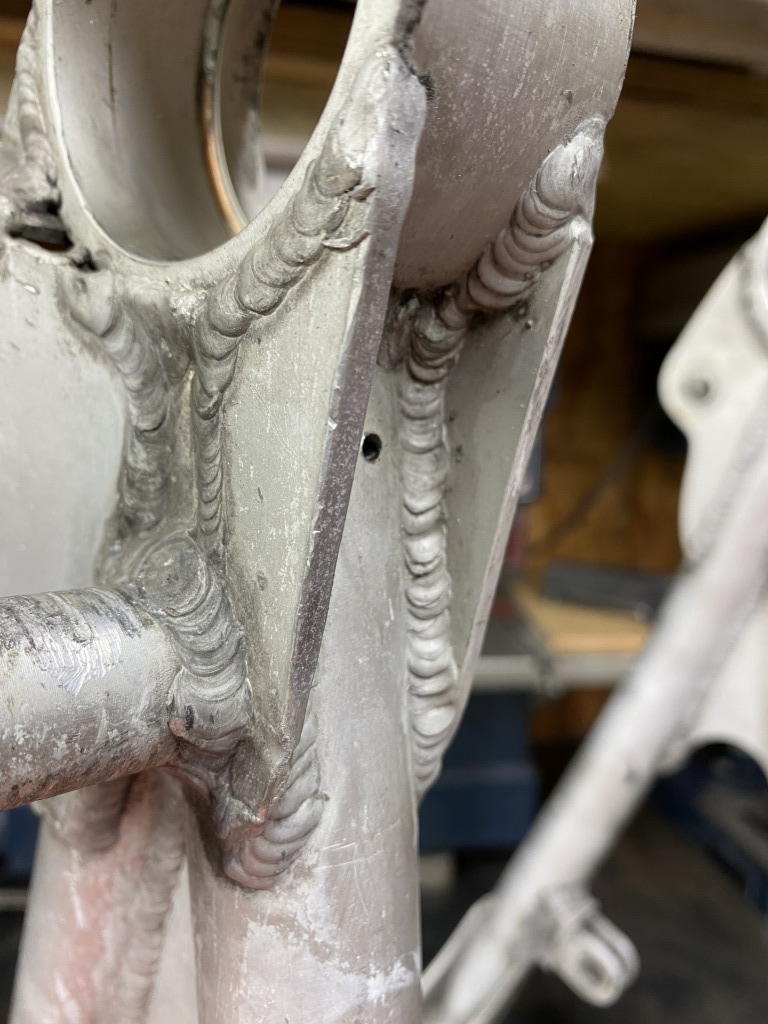

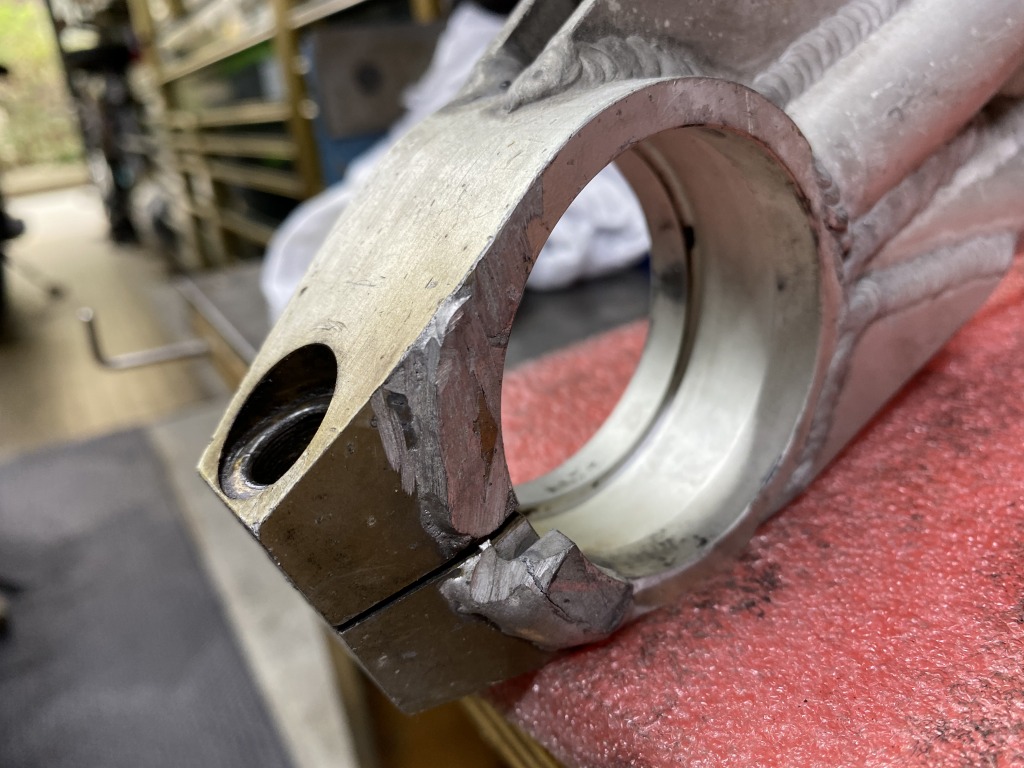

エキセン下側の補強板です。スタンドを掛けた痕か、プレート端面が潰れています。

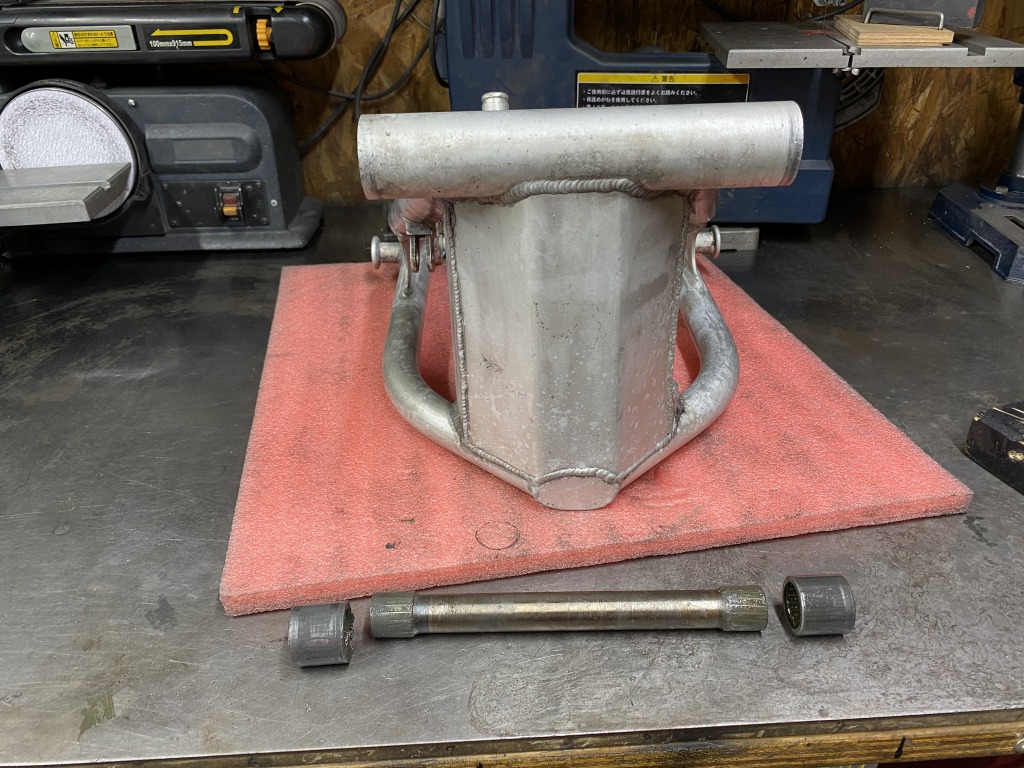

ピボット部分を分解します。

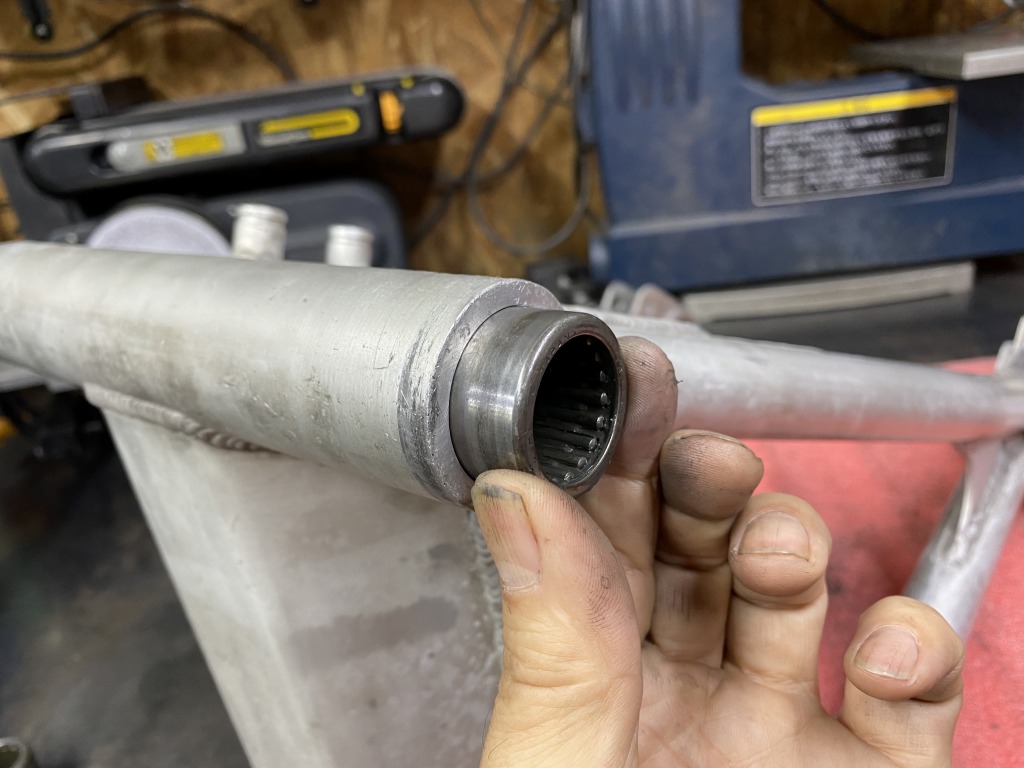

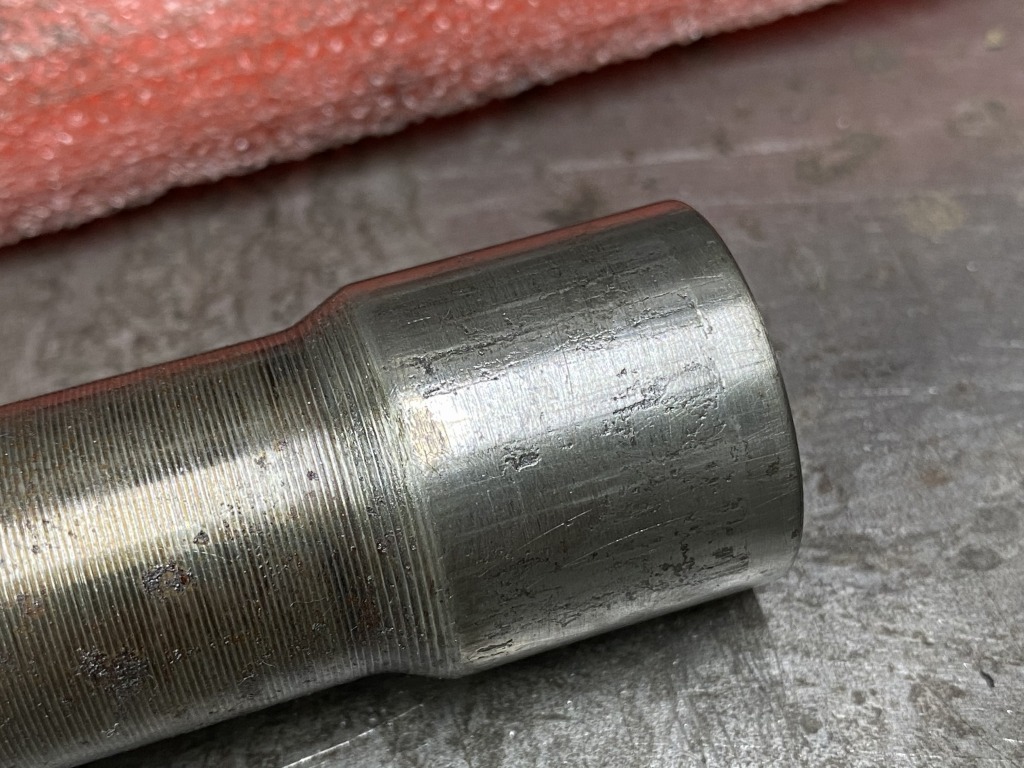

インナーレースを兼ねたスリーブは、かなり消耗しています。

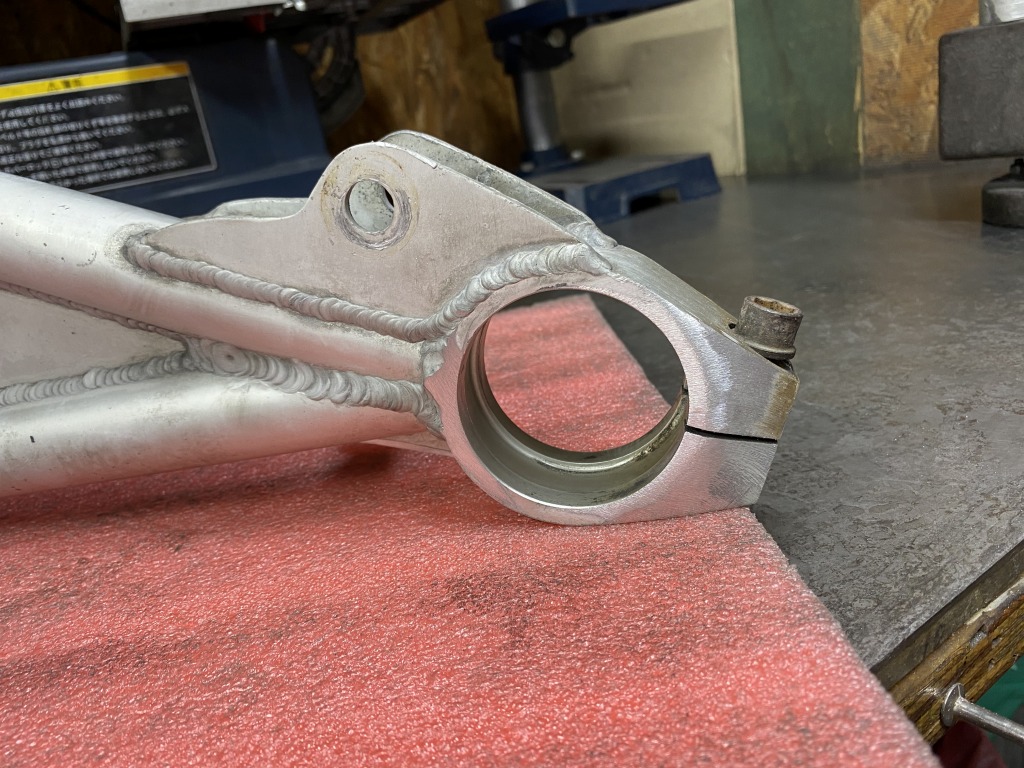

ピボットベアリングのハウジングです。内径部分は凸凹してかなり荒れています。



ベアリングも手で抜き差しできる状態です。

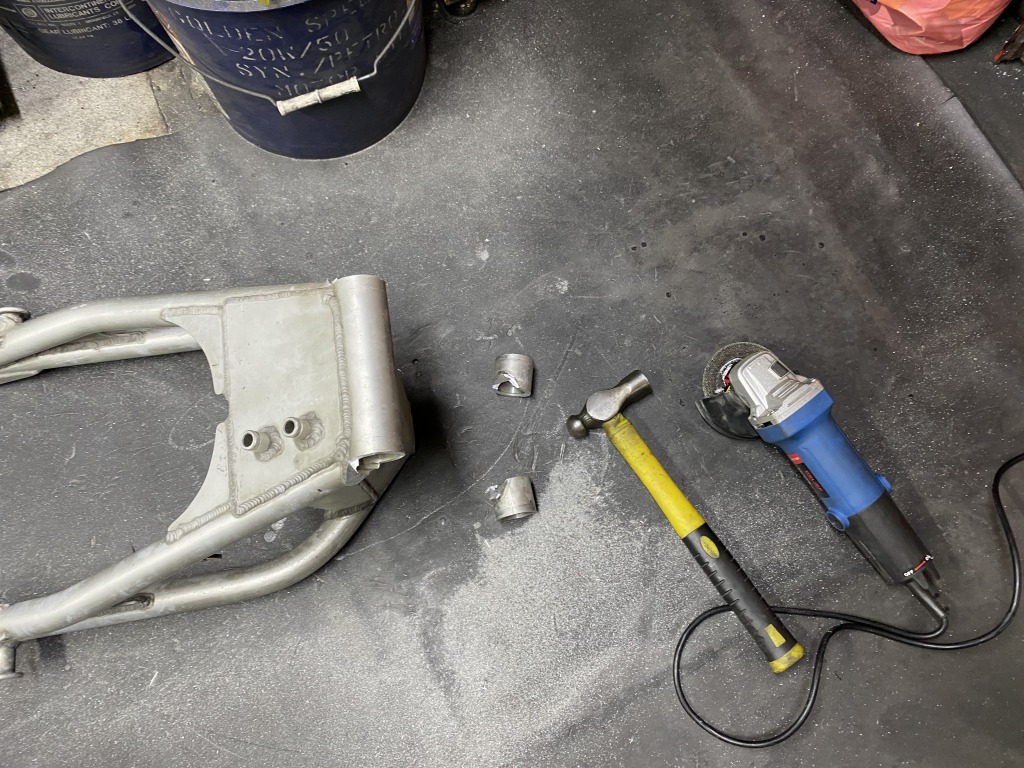

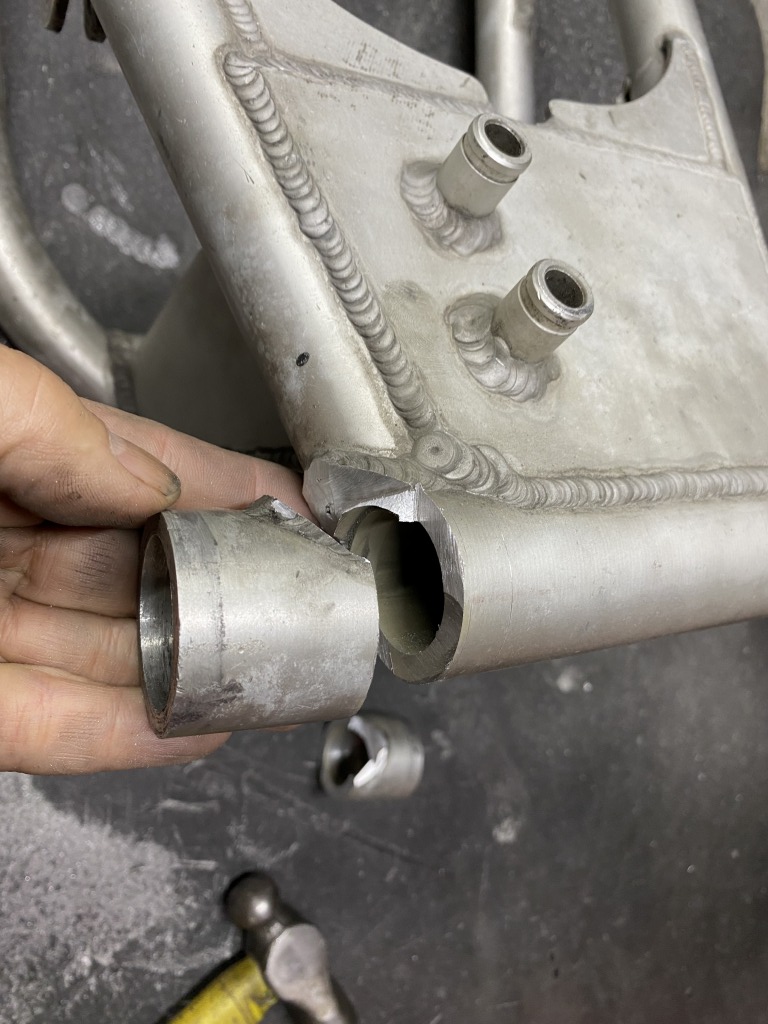

ピボットベアリング部は切断して作り直します。

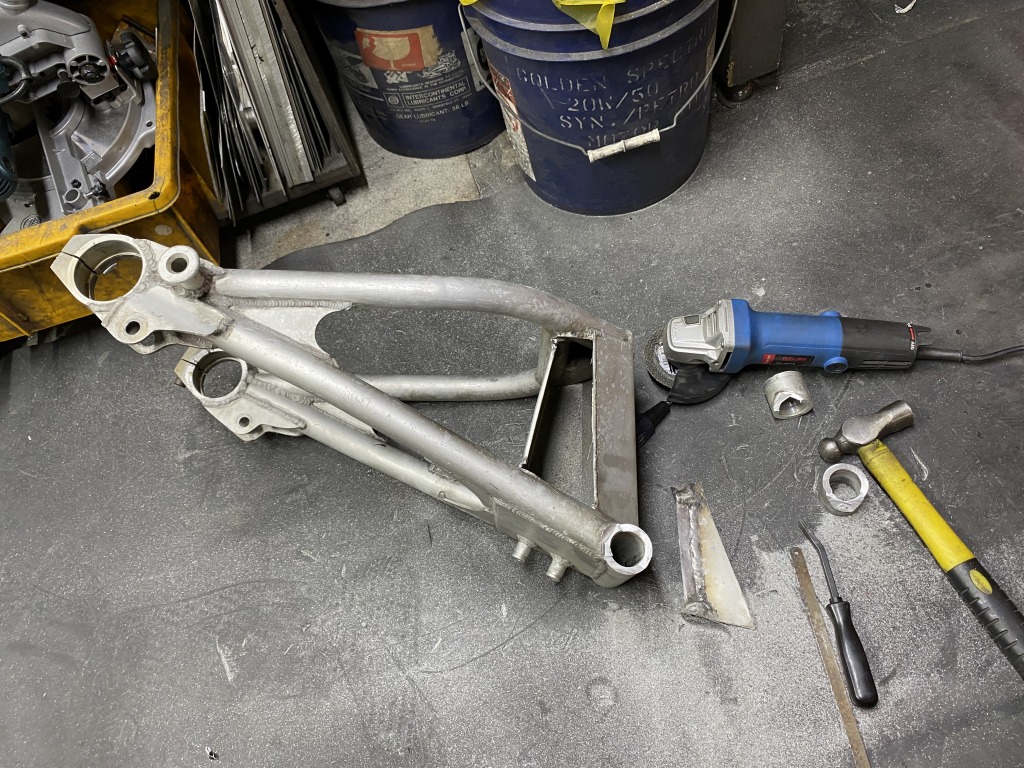

キャッチタンクの加工箇所は、大きく切り欠いてパネルごと作り直します。



切断面を整えます。

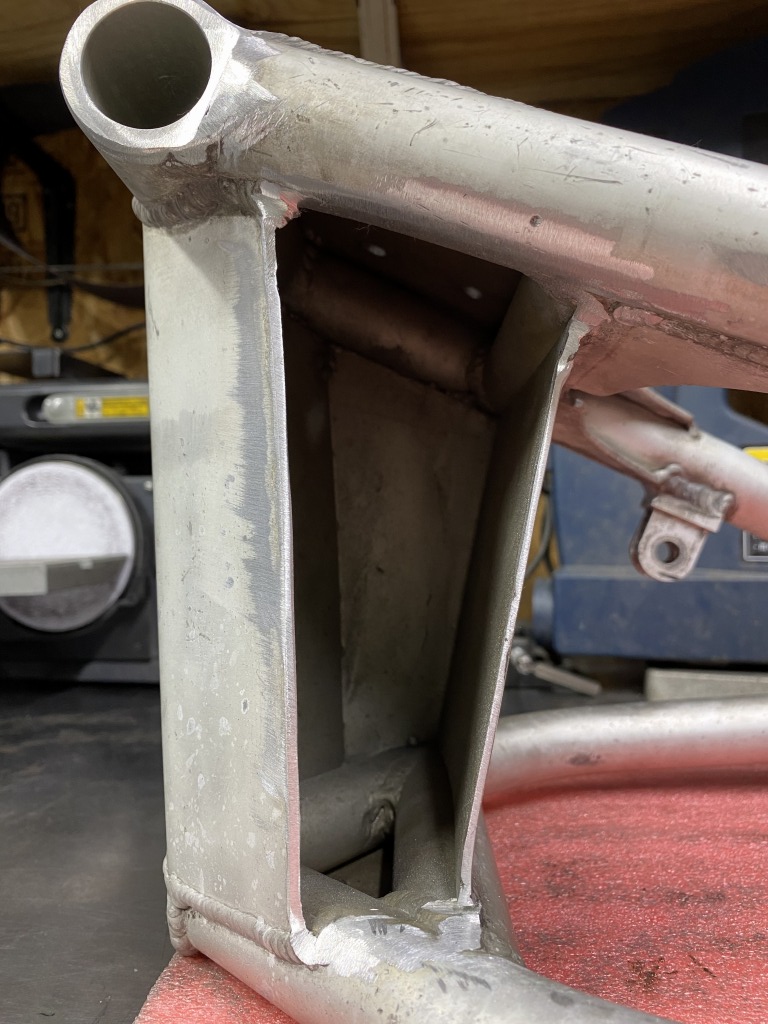

キャッチタンクの内部はこんな感じ。特に造作はありません。



エキセンのストッパーも削除しました。





ピボットベアリングのハウジング部分は、部品を削り出して溶接して再生します。他の削れた部分などは溶接盛りして再生します。表面のアルマイトはだいぶ変色しているので、最終的には塗装で仕上げることになるでしょう。
