Z1 O.T様 スピードメーターギヤBOX取り付け



ミッションのアウトプットシャフトから回転を取り出す、スピードメーターギヤBOXの取り付けのご依頼です。今回は事前に製作しておいて、日帰りでの取り付けです。

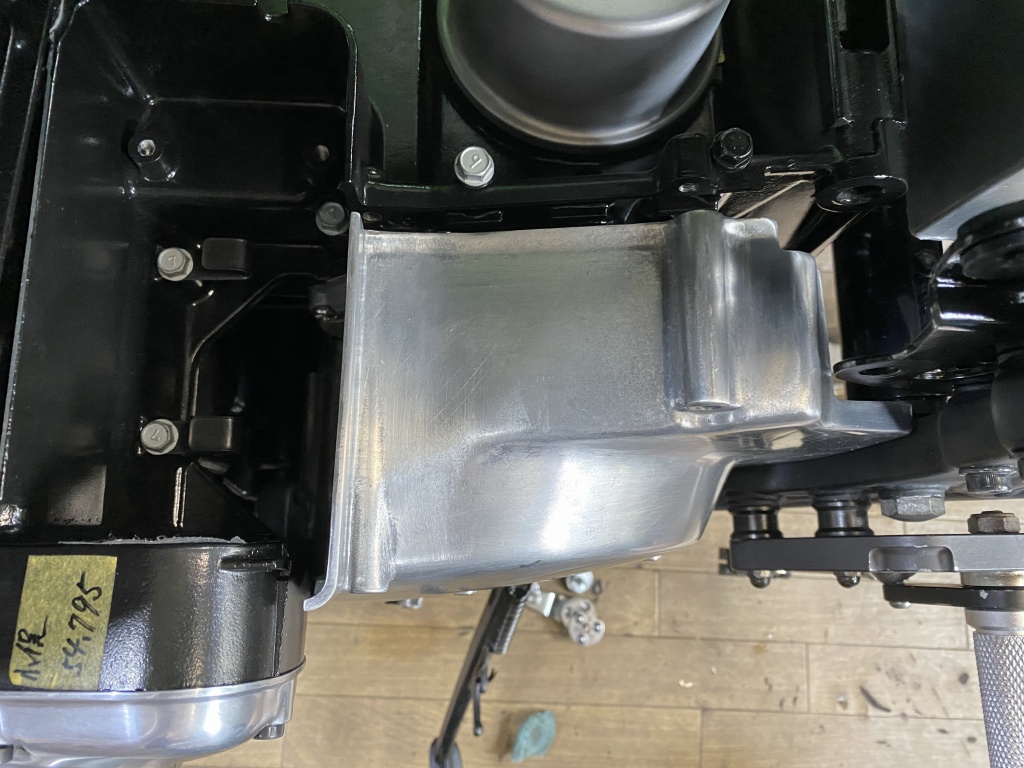

車両はZ1ですが、スプロケカバー内のスペースを確保できる後期型のスプロケカバーを用意していただきました。ドライブチェーン用オイルポンプの無いタイプのスプロケカバーです。

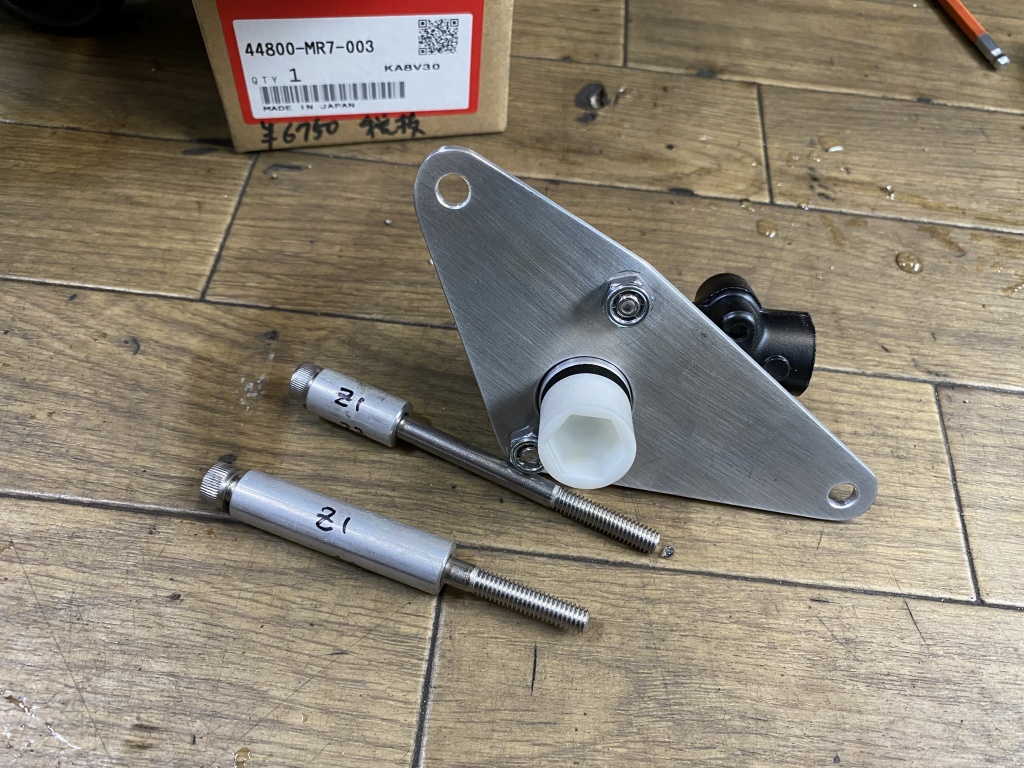

スピードメーターギヤBOXは、いつものホンダ純正品を使います。

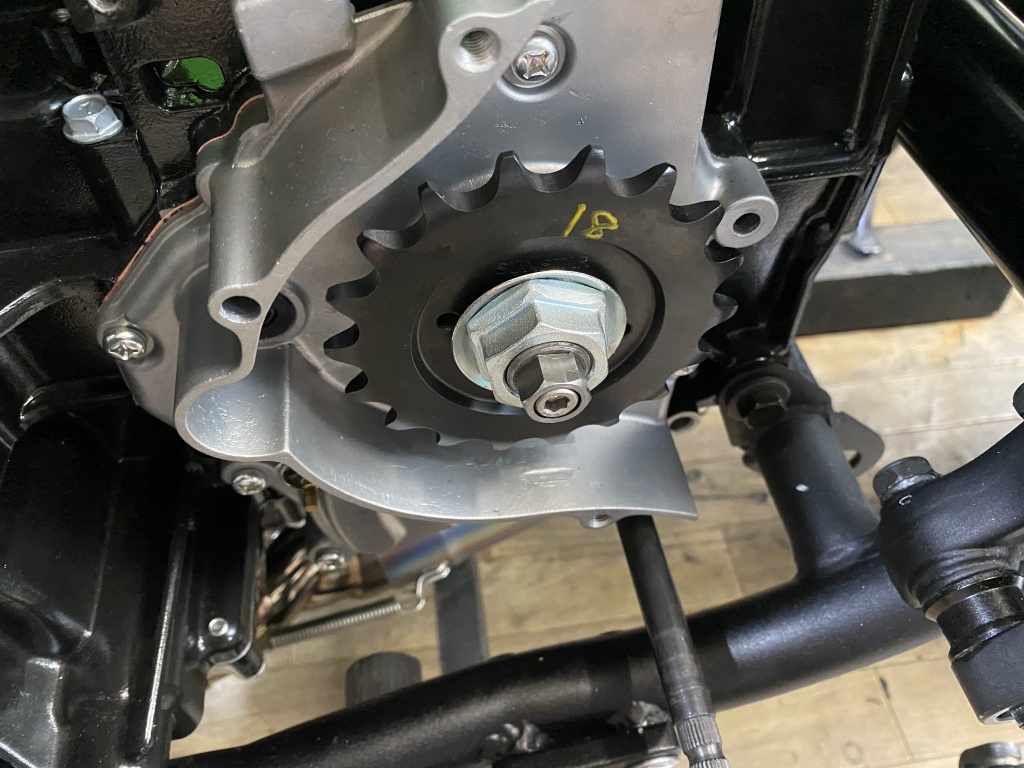

初めにアウトプットシャフトの中空穴に駆動ピンを取り付けます。

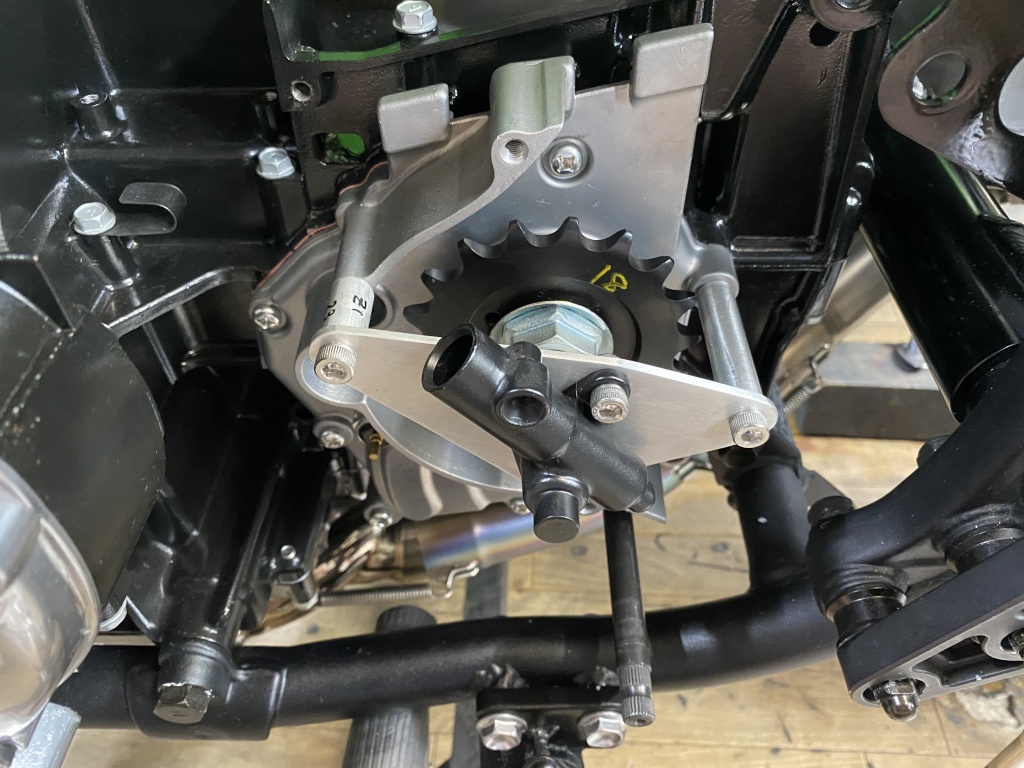

ギヤBOXを専用のマウントで取り付けます。

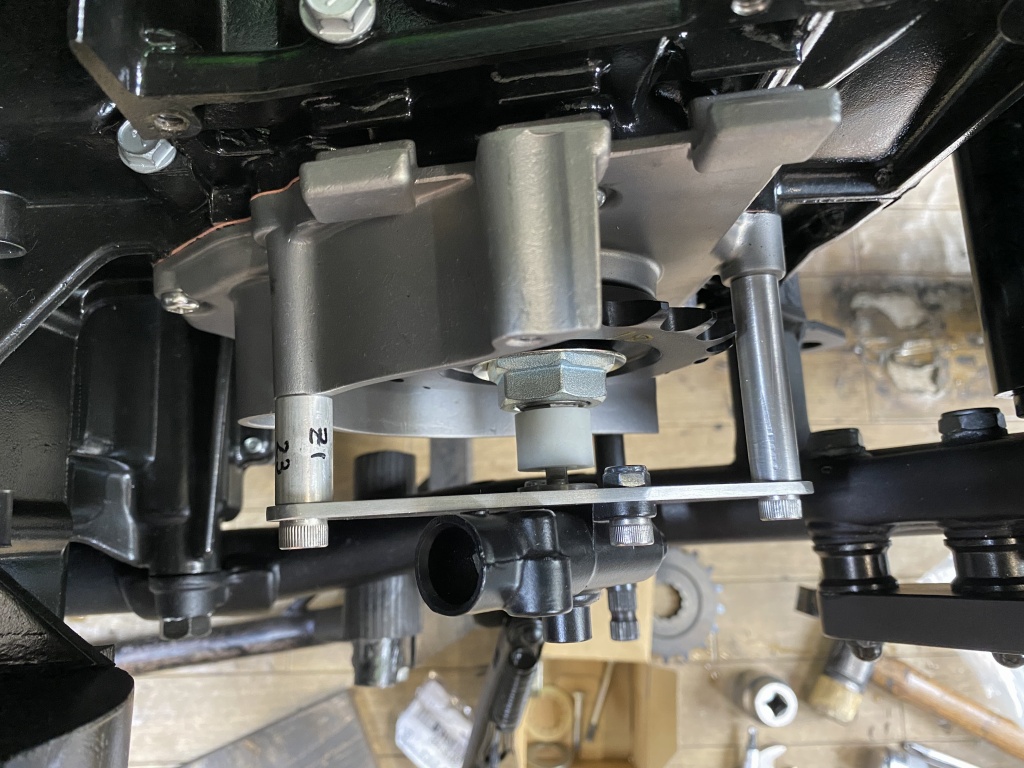

上から見るとこんな感じです。

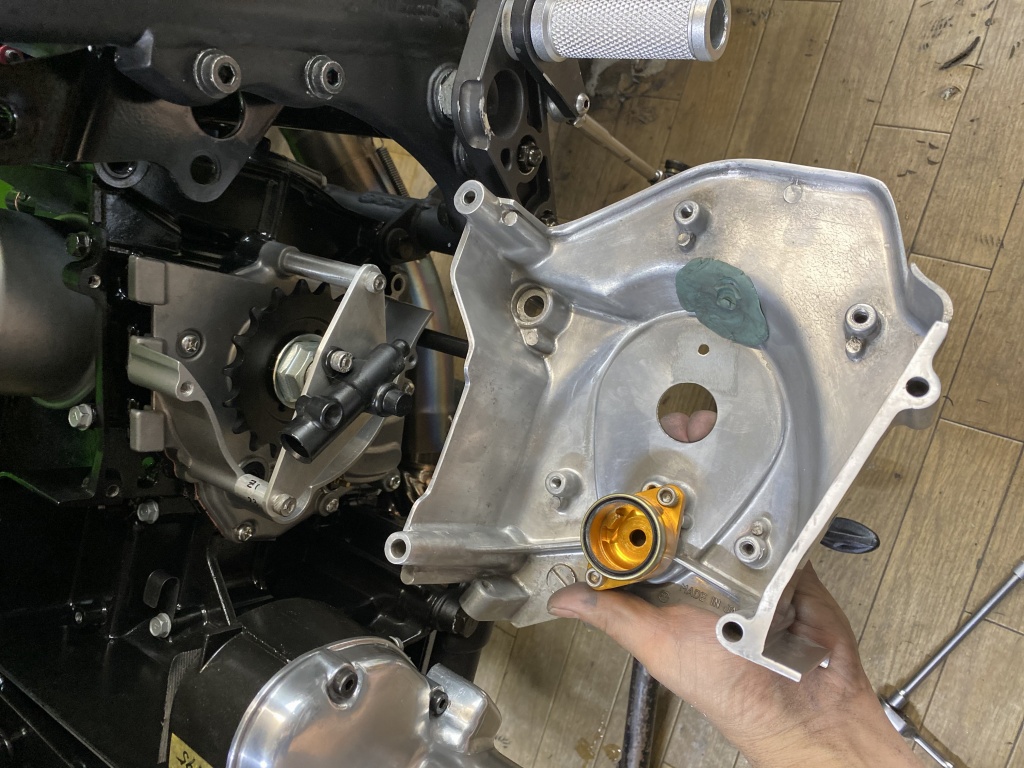

スプロケカバーを取り付けます。どこか干渉しているようで、1センチほど浮きますね。

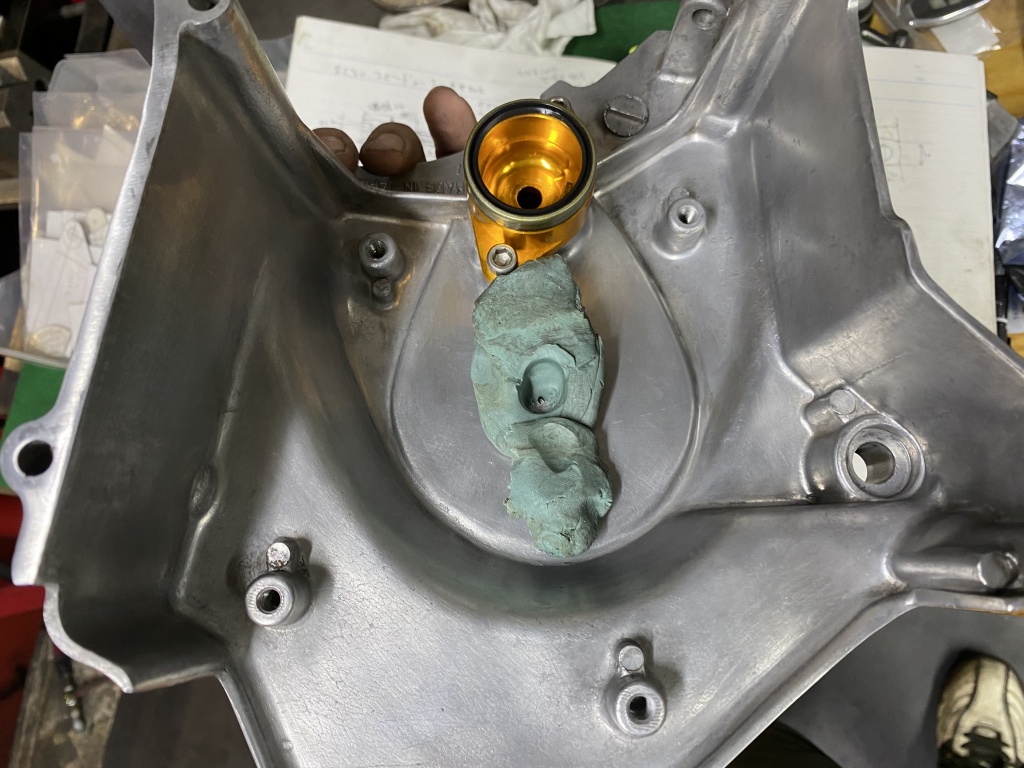

粘土を付けて再度カバーを取り付け、緩衝はギヤBOX本体の突起部分でした。

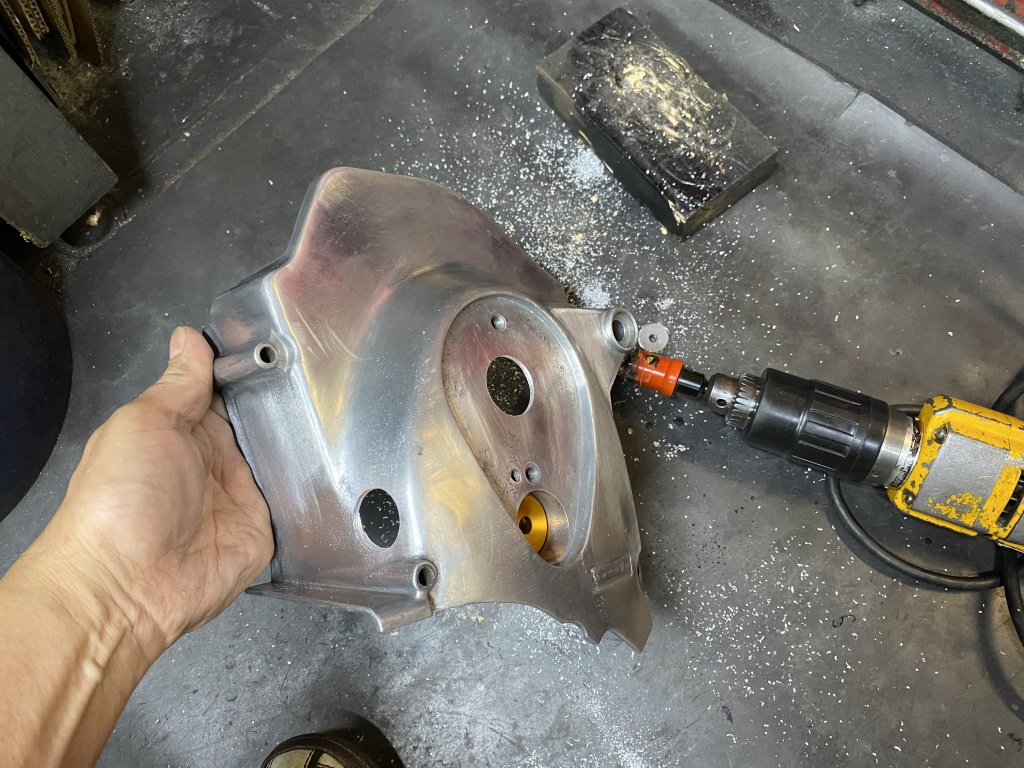

ギヤBOXの逃げ穴と、ケーブルを取り出す穴を開けます。

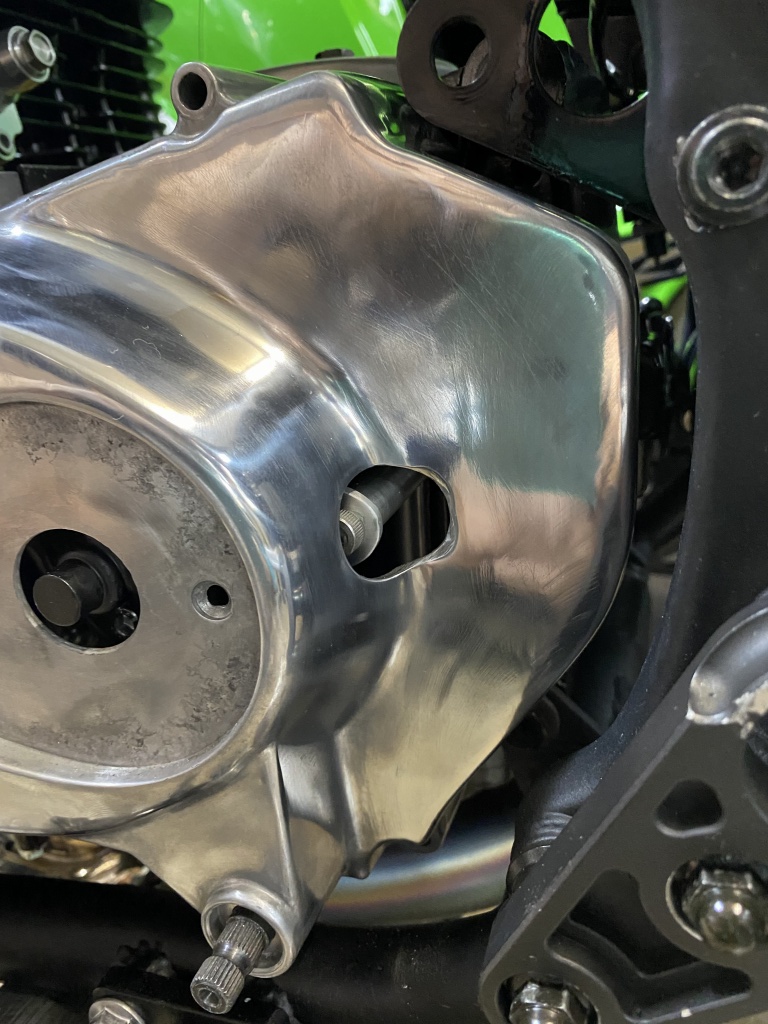

更にもう1ヶ所干渉する部分がありました。



こちらも穴を開けて逃がします。

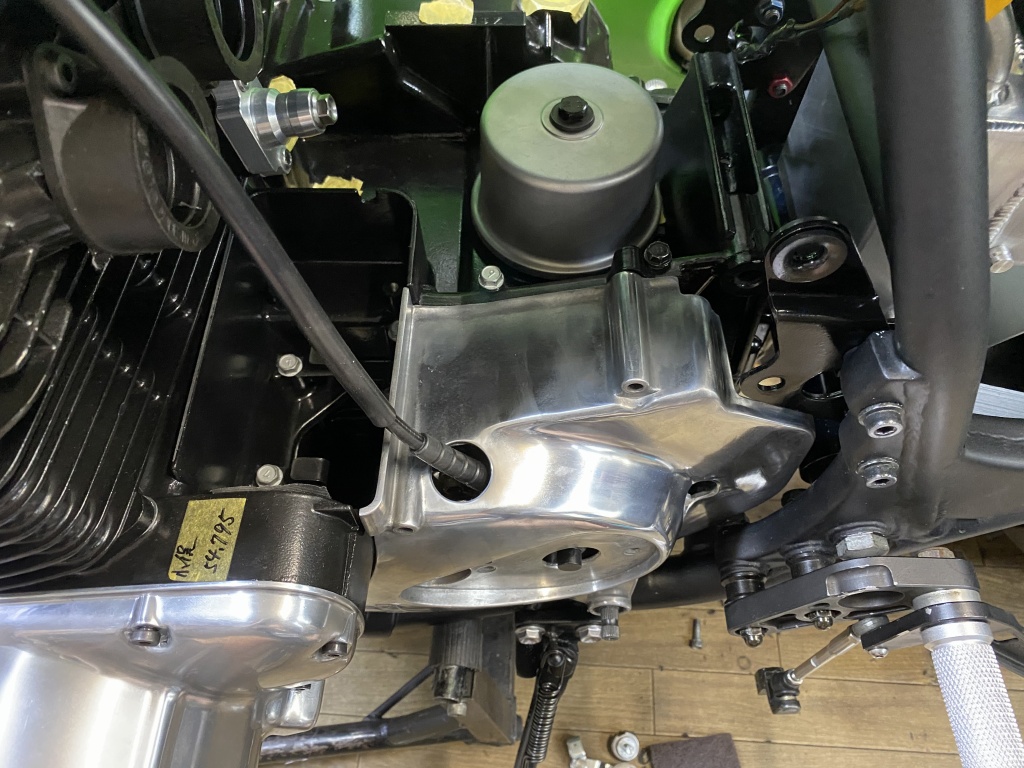

ケーブルを仮付けして、取り付け確認終了です。



クラッチレリーズレバーはイージークラッチキット付属のロングアームでしたので、クラッチ切れのいい1000J純正の短いレリーズアームをお勧めしました。

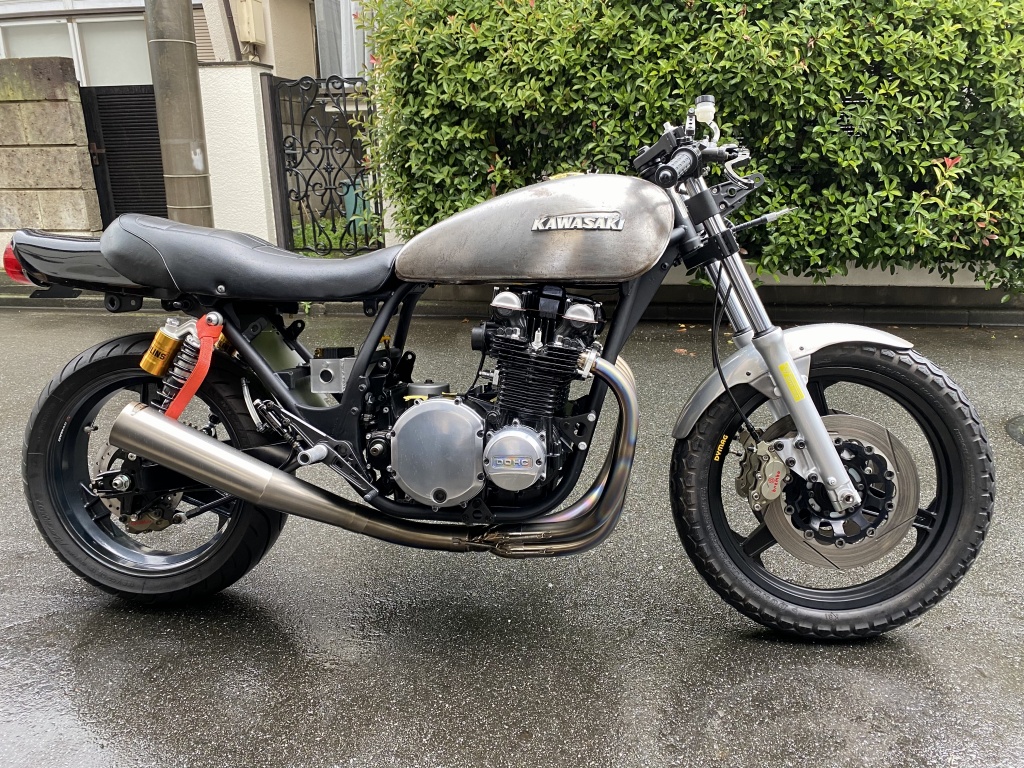

マシンは次回のTOT MONSTERに向けて製作中とのこと、11月はレース開催されるいいですよね。本日は雨の中お越しいただきありがとうござました。
