Z1000Mk2 K.Hi様 リヤフェンダー取り付け



AMA化を更に進めるため、リヤフェンダーの装着も決まりました。



既存のフェンダーレスキットを外します。



こちらのテールランプブラケットは流用することに。

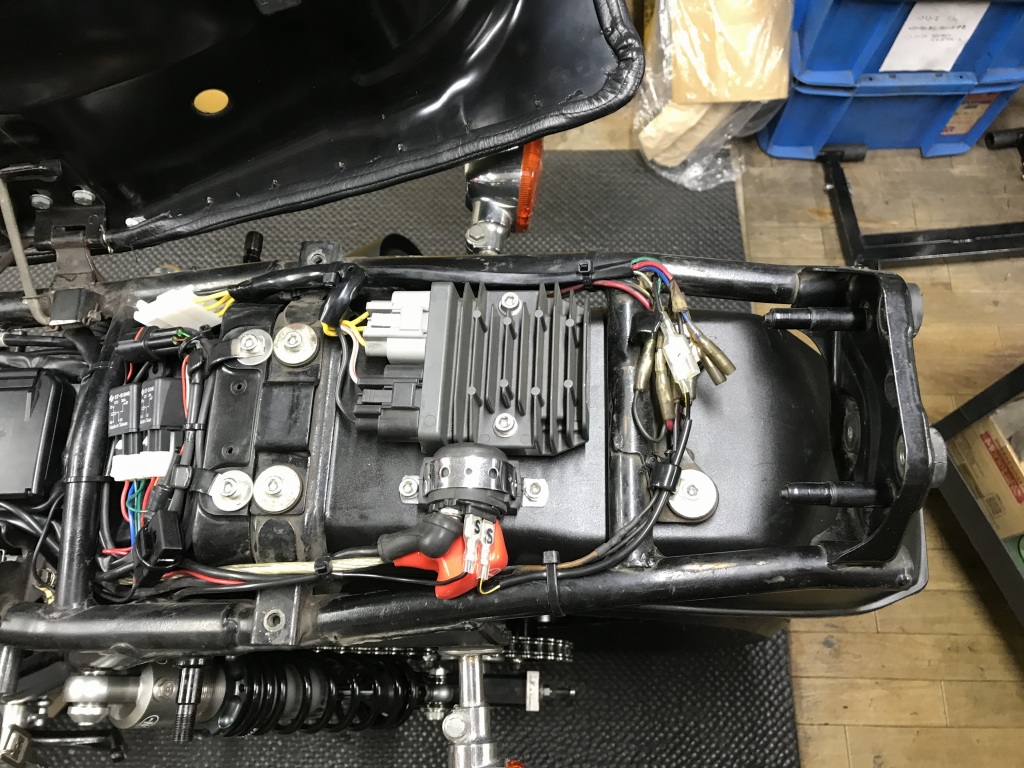

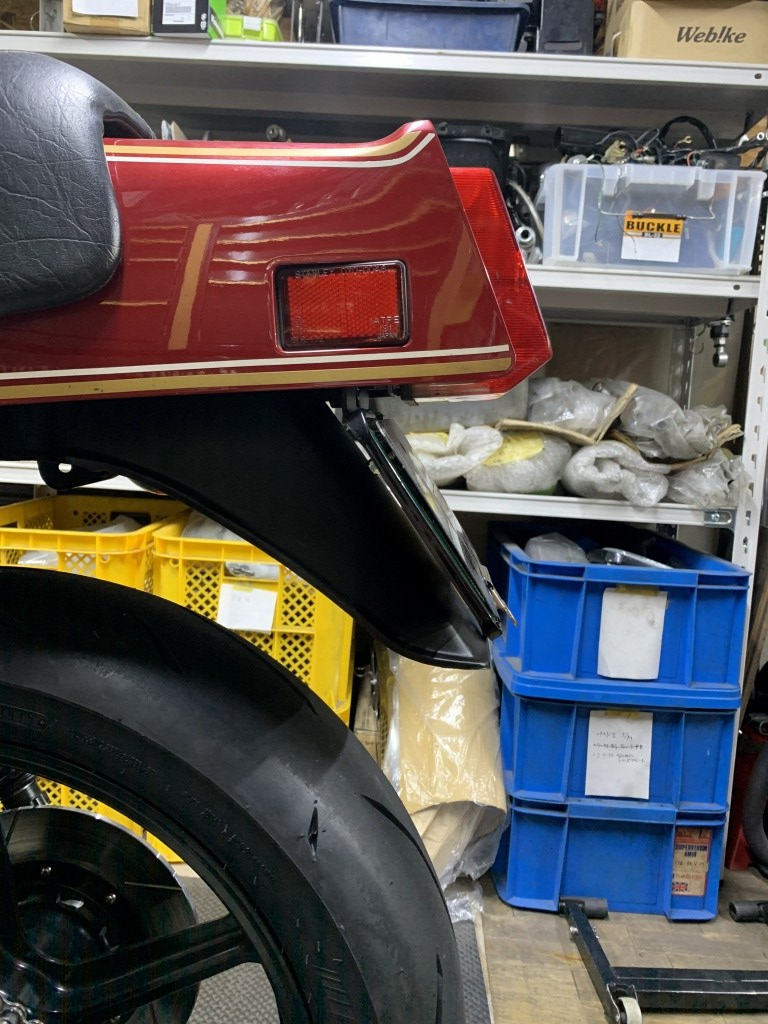

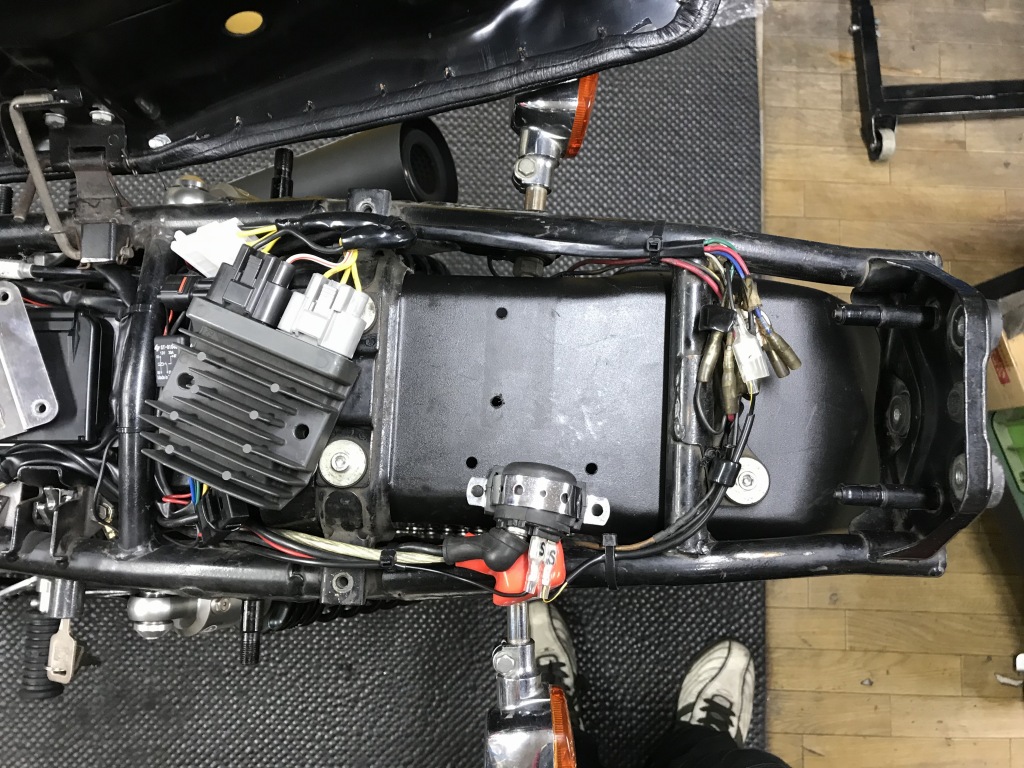

純正リヤフェンダーを取り付け、レギュレーターとマグネットスイッチを元の位置に取り付けます。

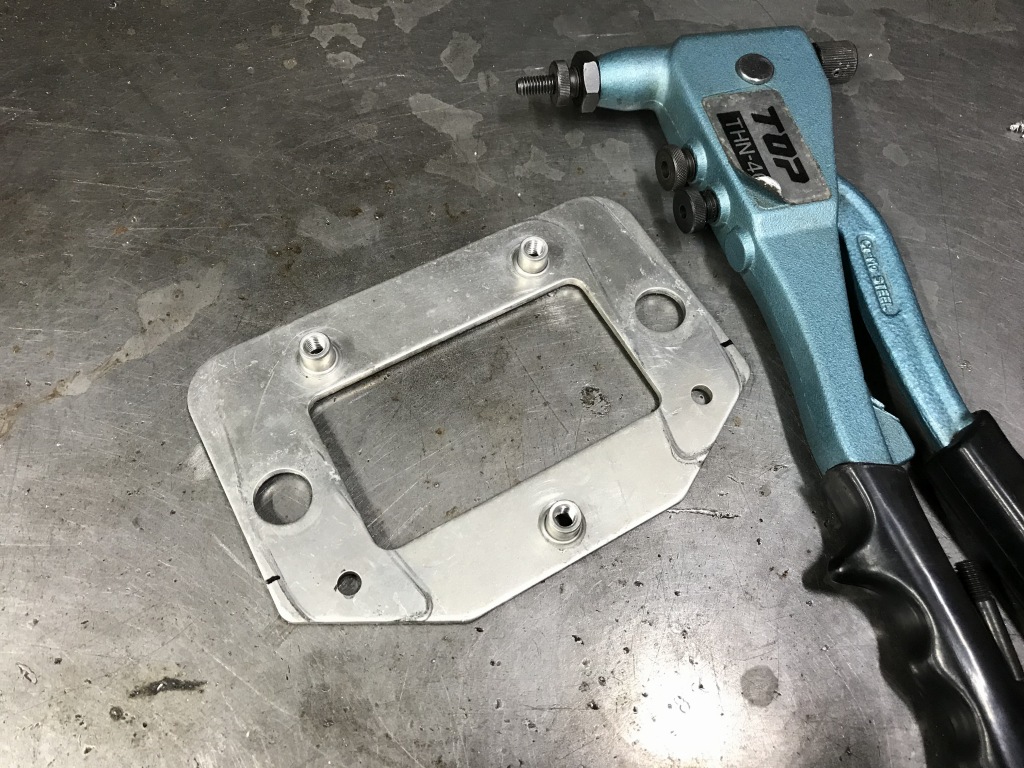

テールランプブラケットは、整備性を上げるためナットサートを取り付けます。

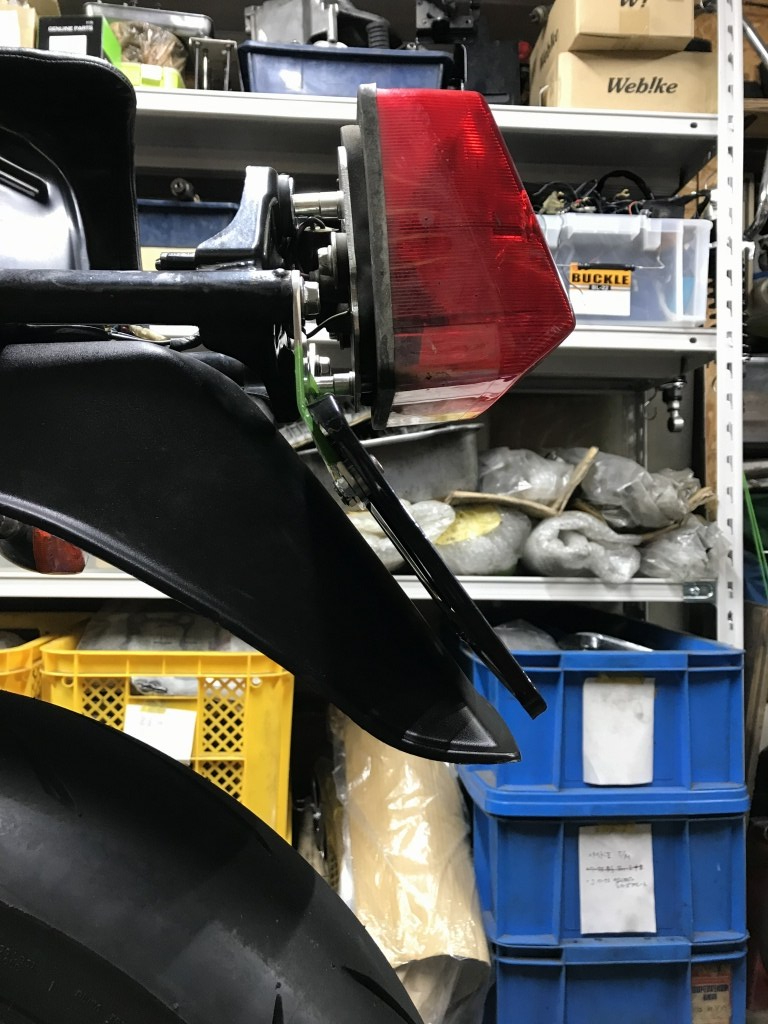

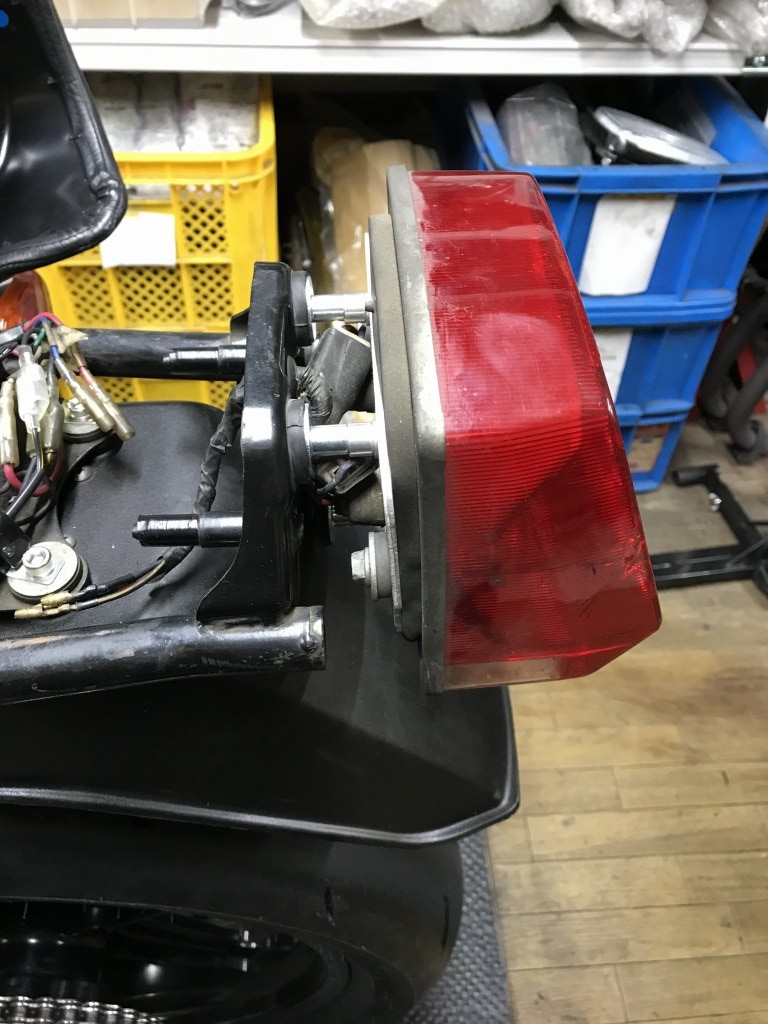

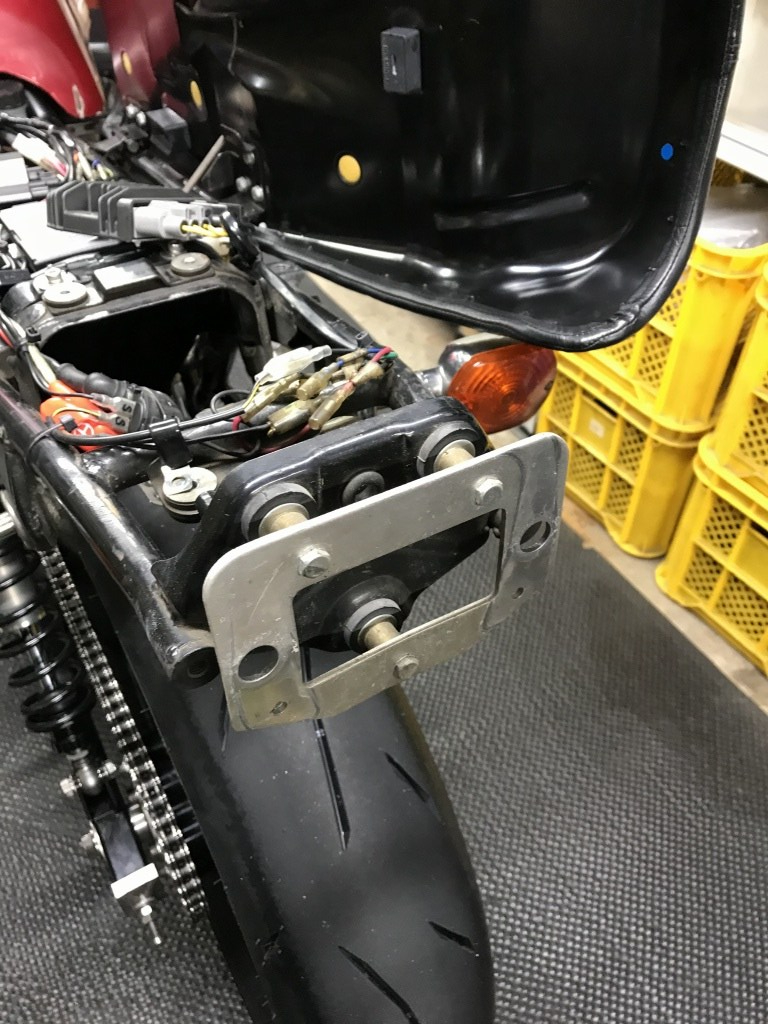

純正と同じ位置になるようテールランプを取り付けます。

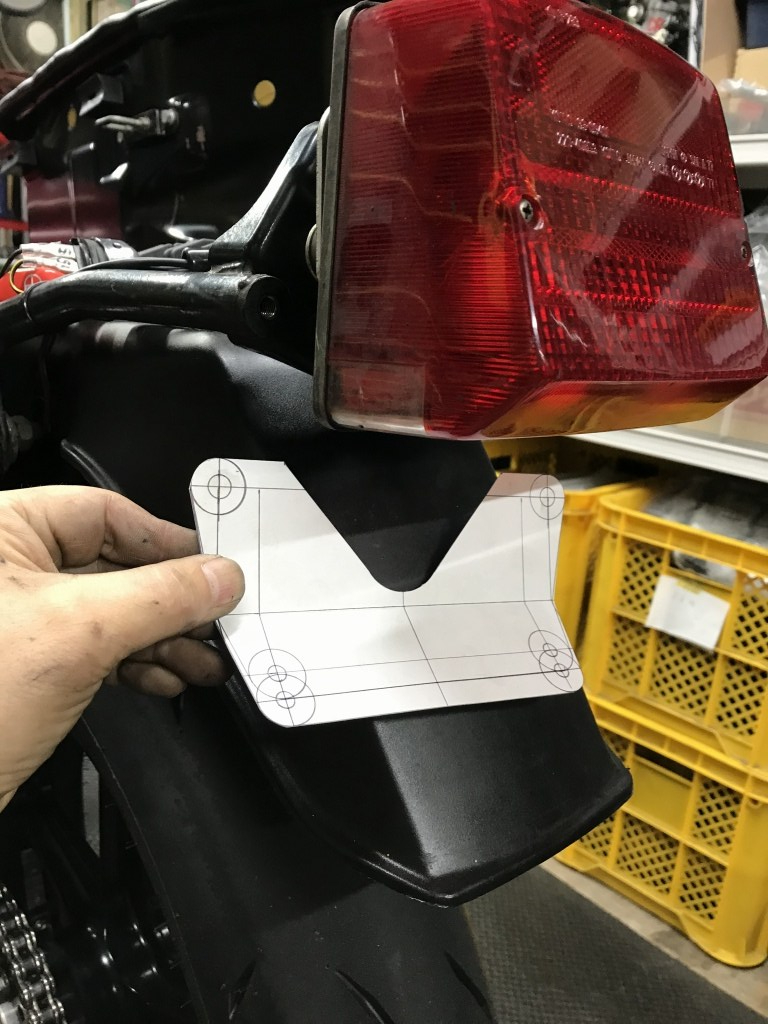

ナンバーブラケットはフレームエンドのネジにマウントすることに。厚紙でブラケットの形状を検討します。

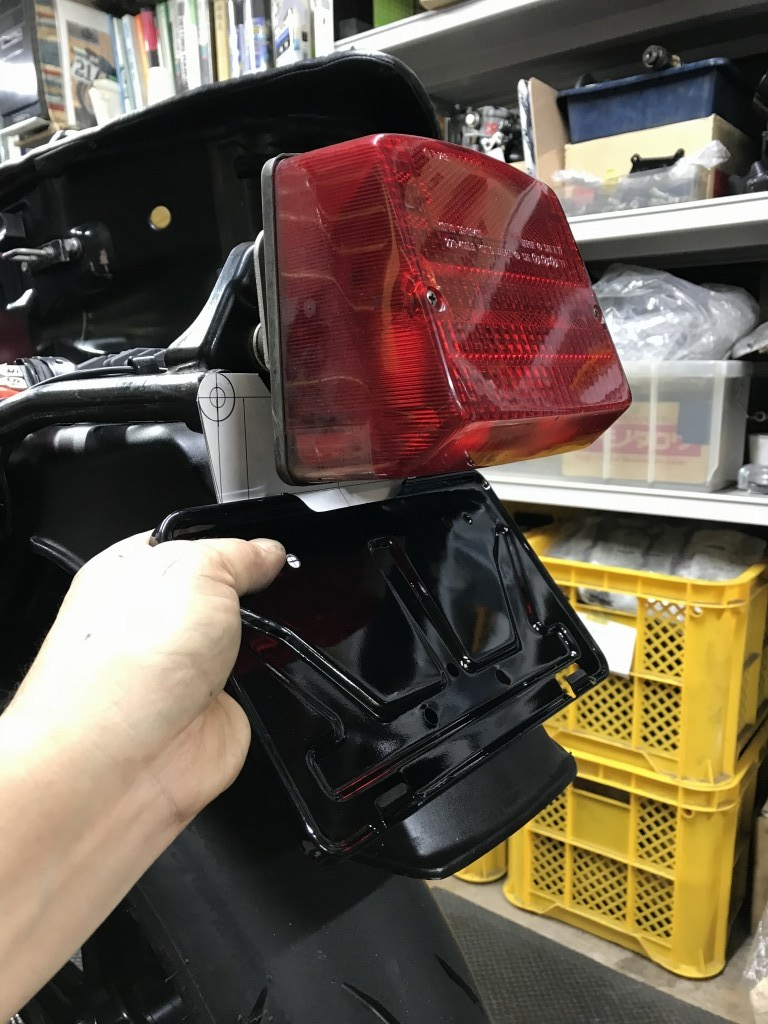

ナンバープレートは純正の板金製のベースと一緒に取り付けます。

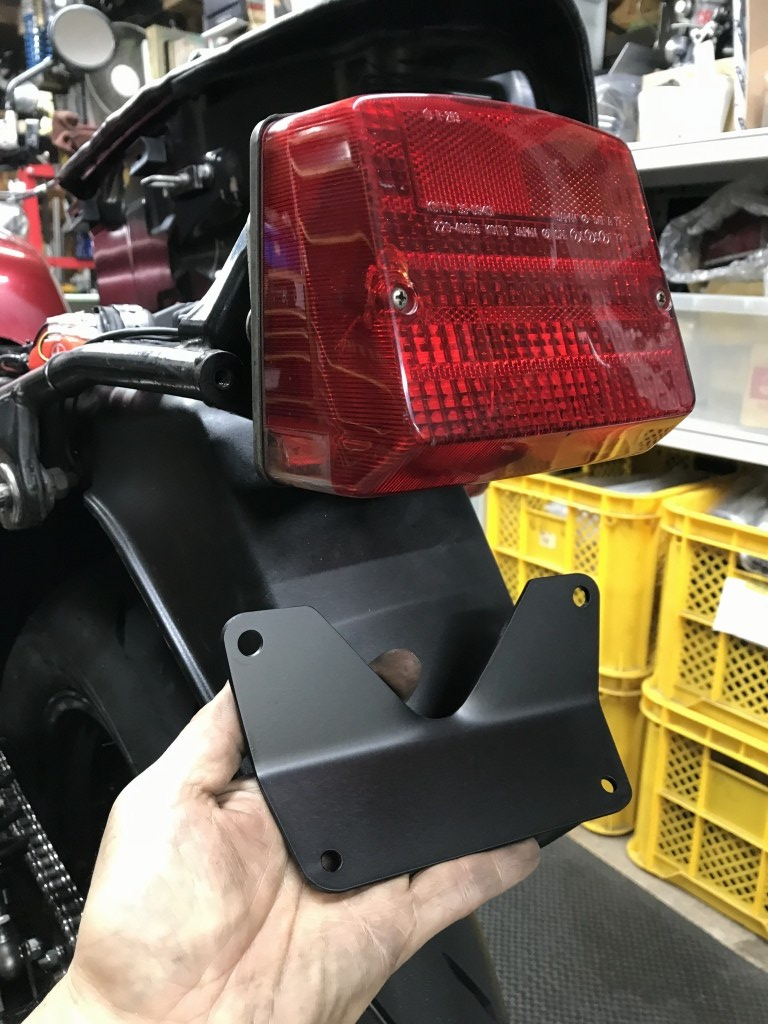

ブラケットを3ミリ厚のジュラルミン板で製作し、曲げ角度をフェンダーに合わせます。



ブラケットは塗装して完成です。

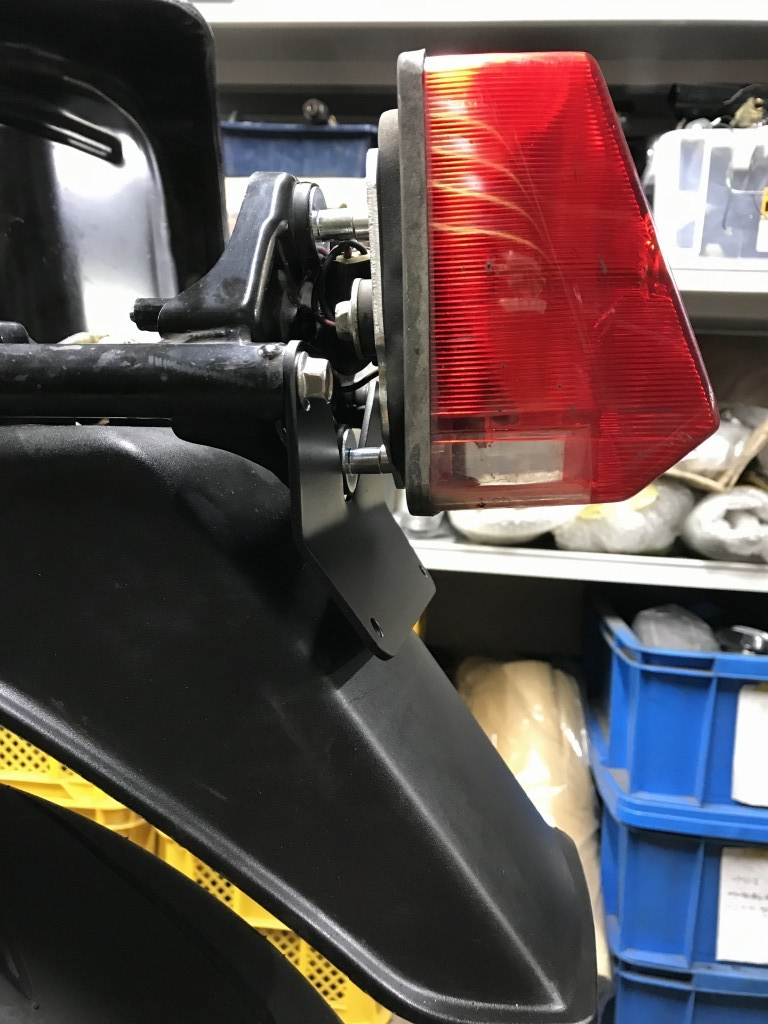

ブラケットを取り付けます。

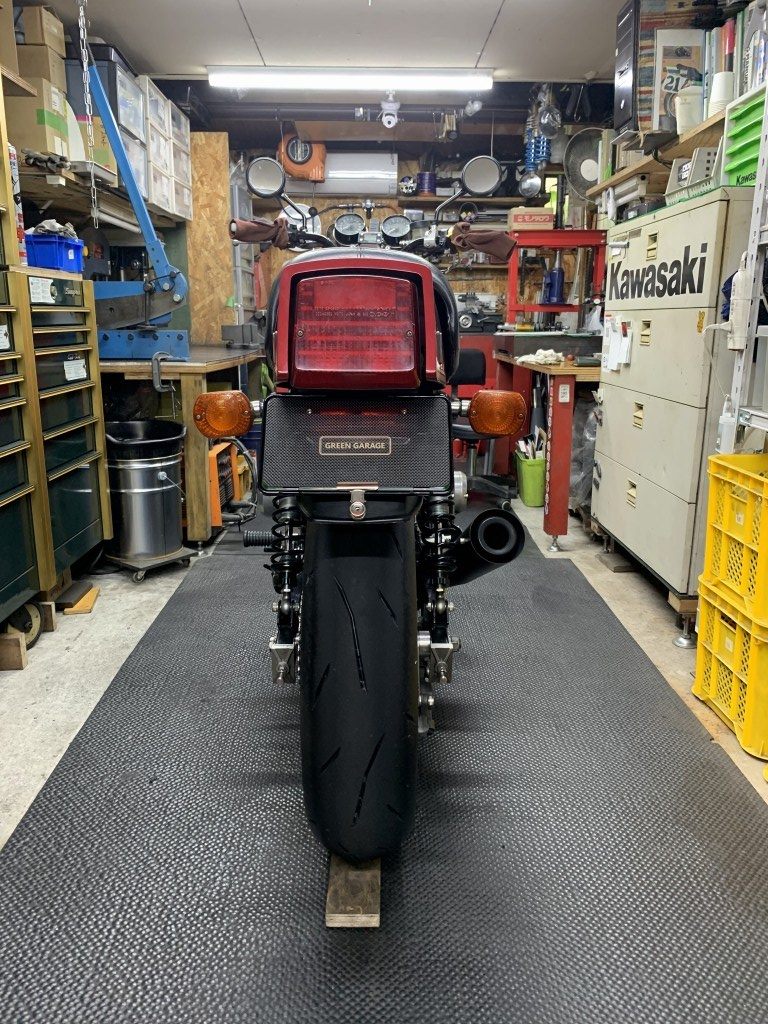

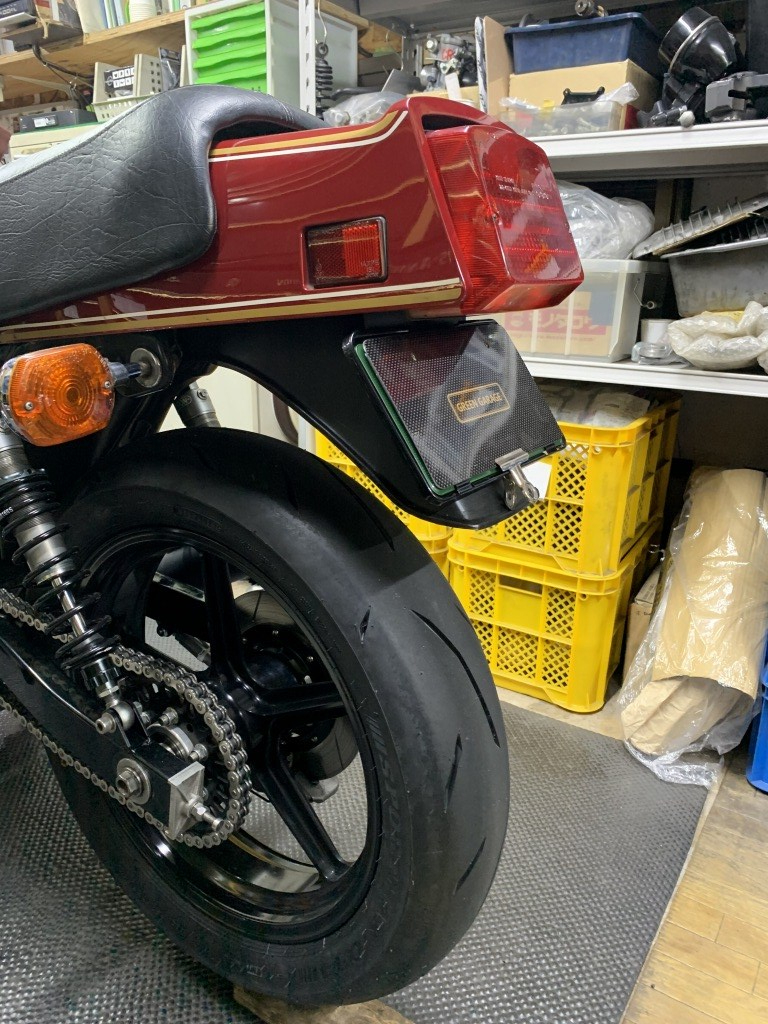

ナンバーを取り付けるとこんな感じです。

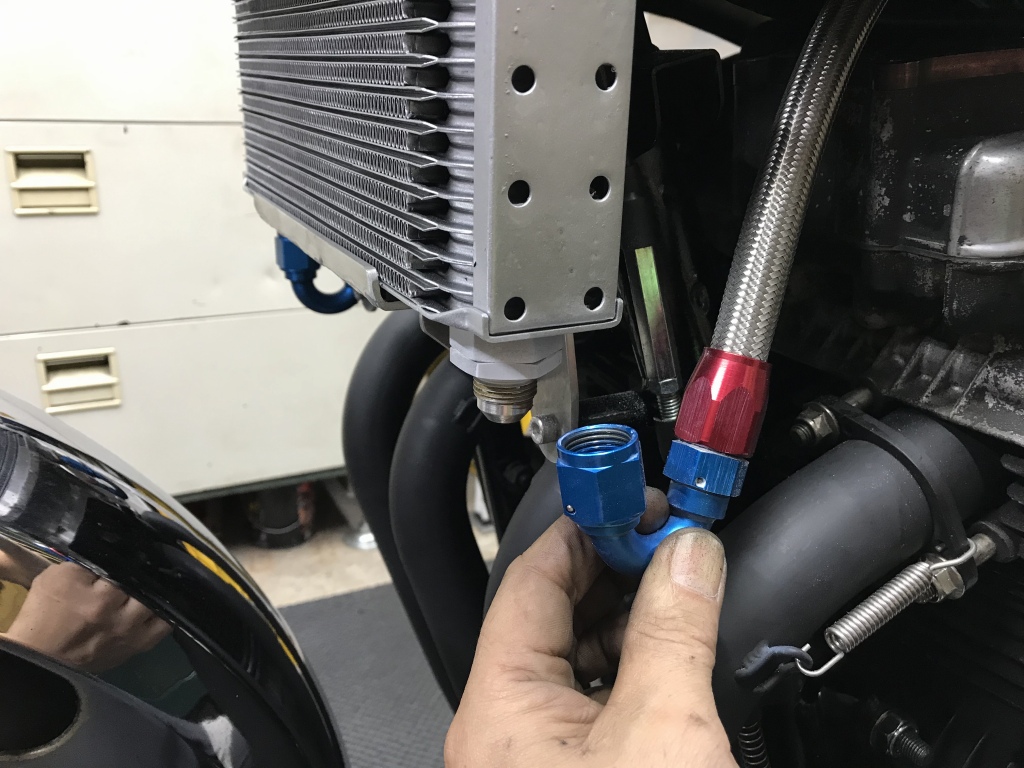

オイル滲みの有った部分を分解点検します。

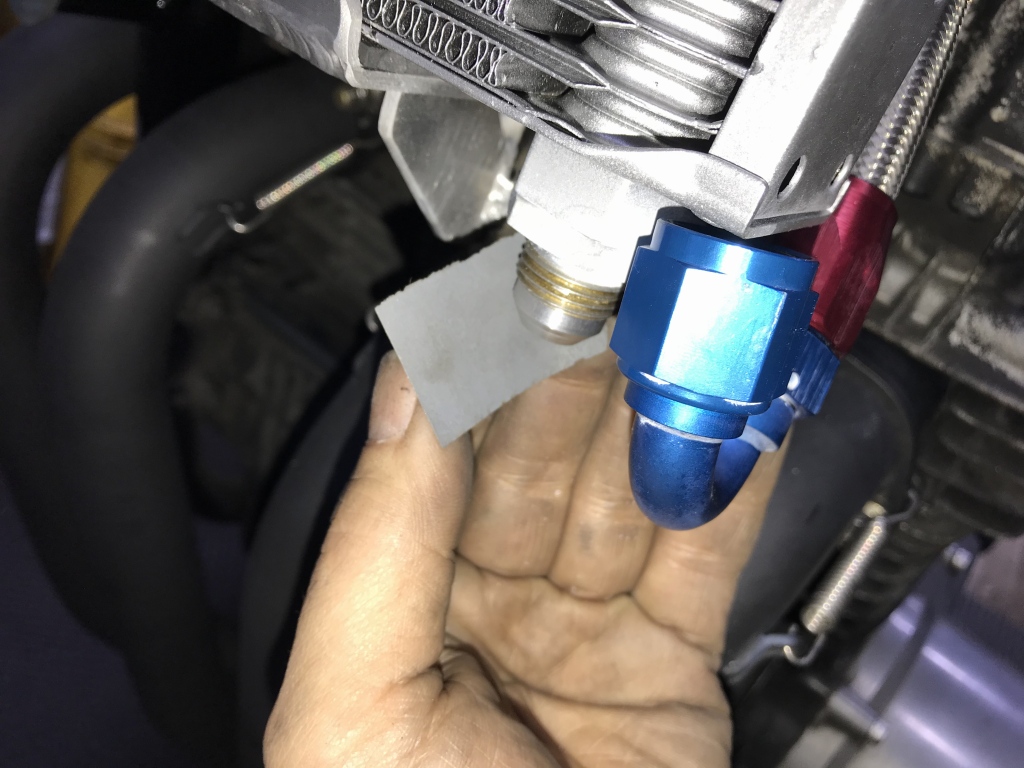

コアのテーパー面に線キズがあったので、ペーパーで均しておきます。

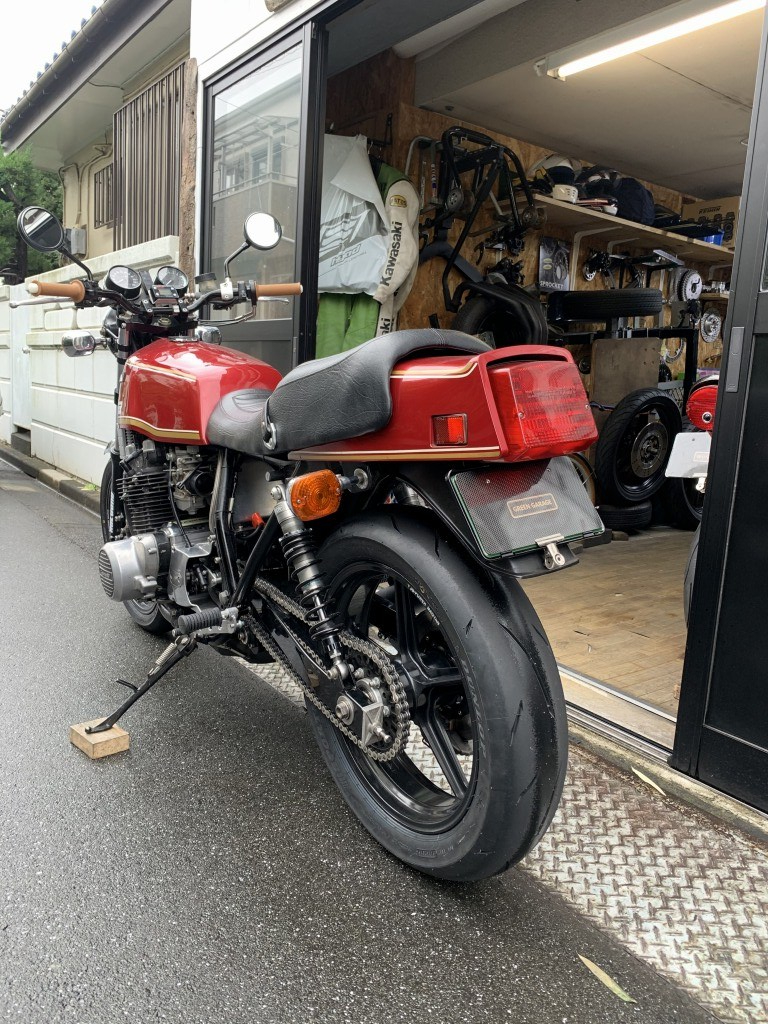

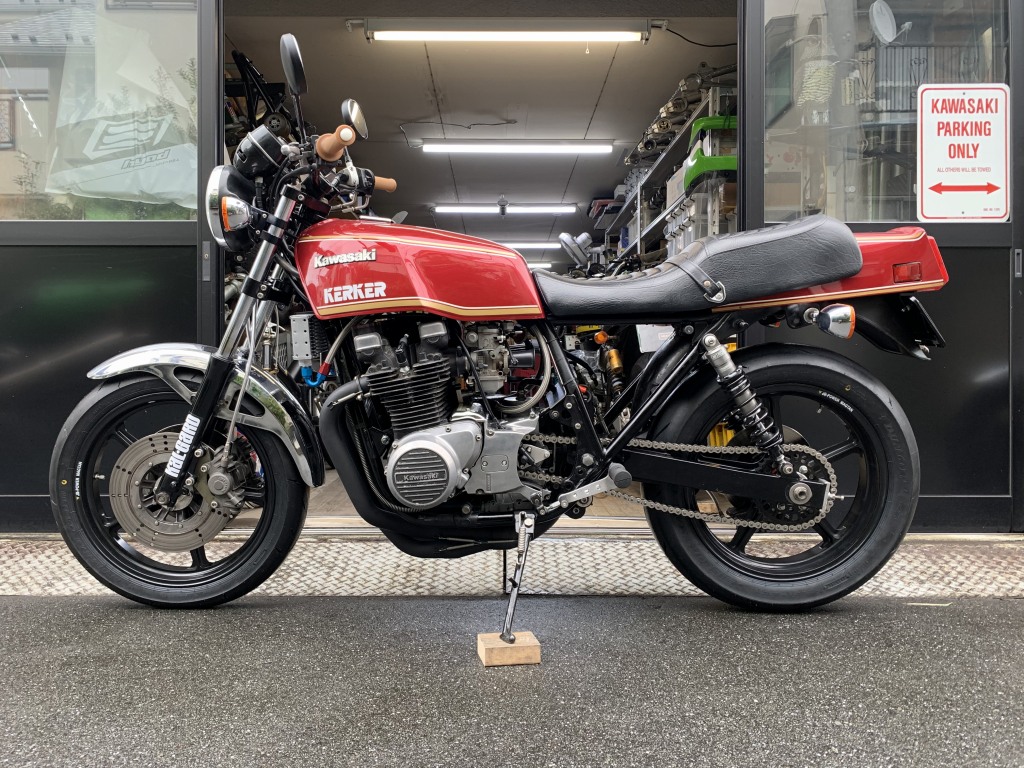

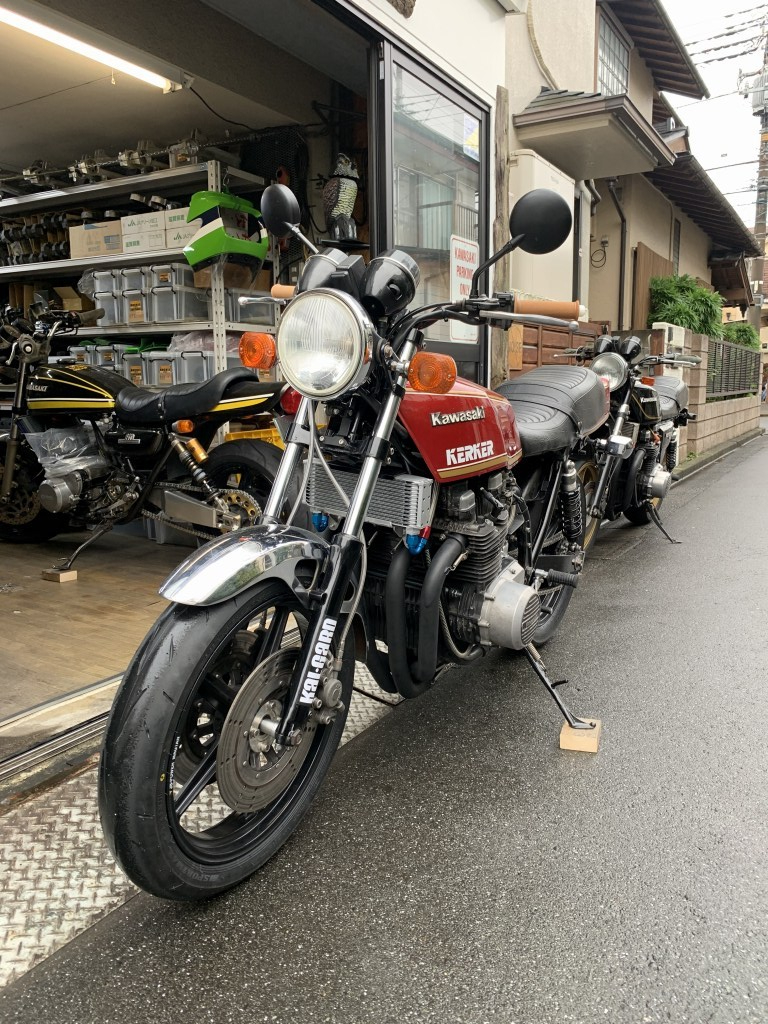

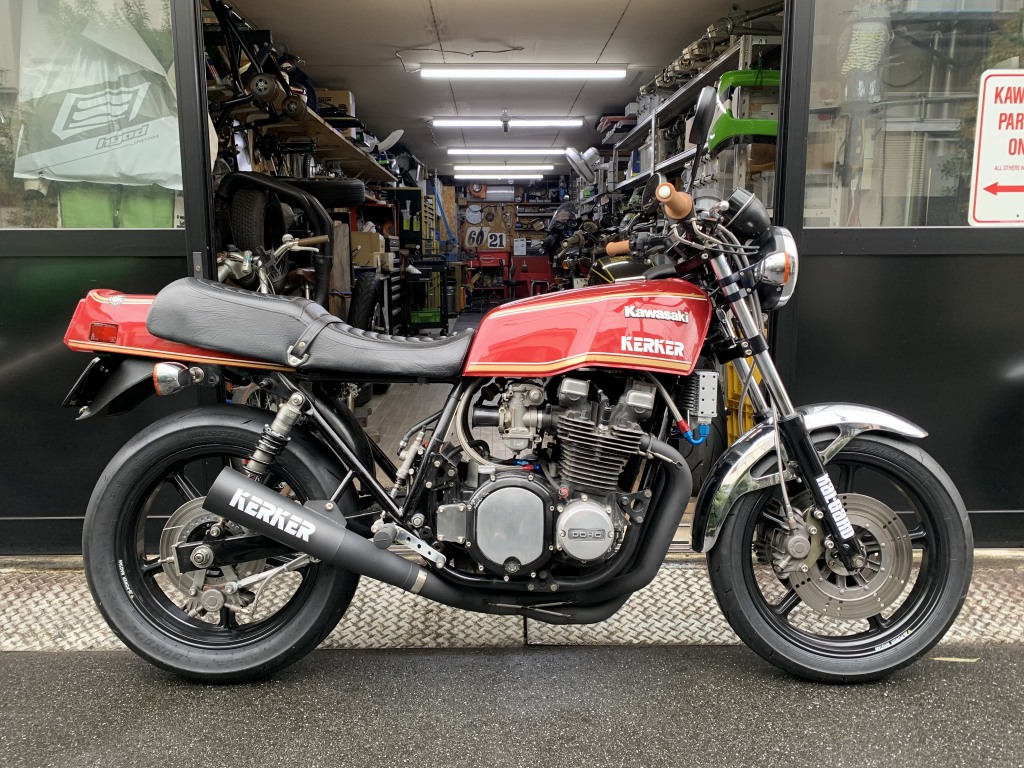

今回のカスタムはこれで完了です。
