Z1000Mk2 S.T様 フレームのゆがみ

エンジン腰下を組み立てます。



クランクケースを閉じ、オイルポンプを取り付けます。

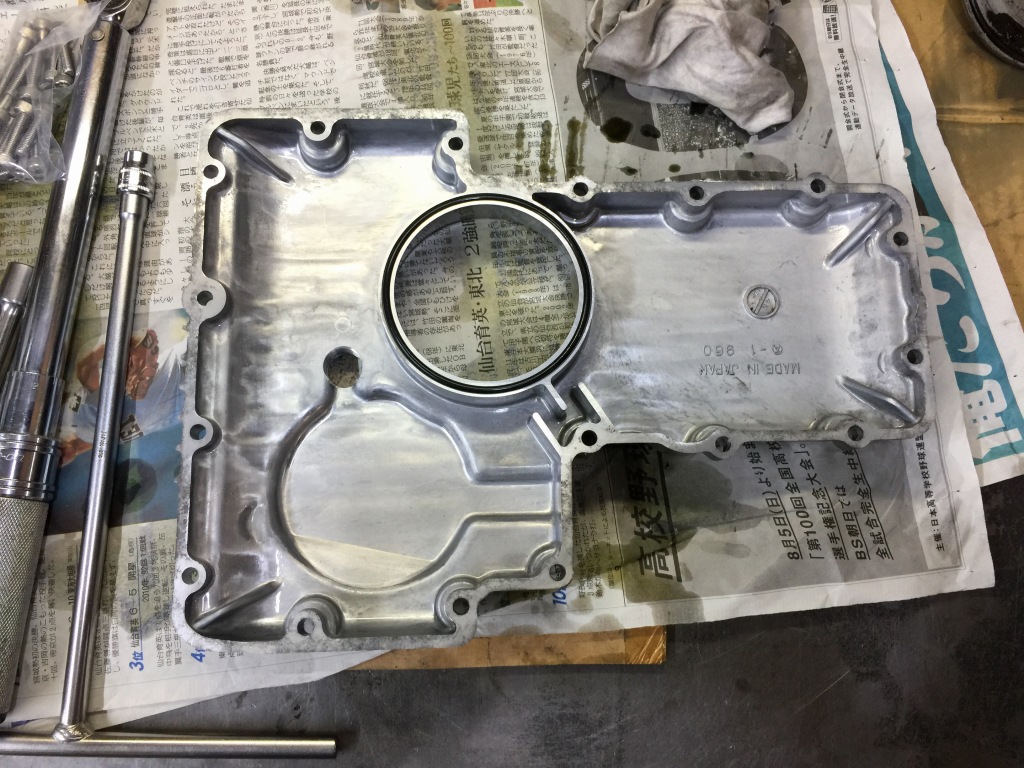

洗浄したオイルパンにOリングをセットします。

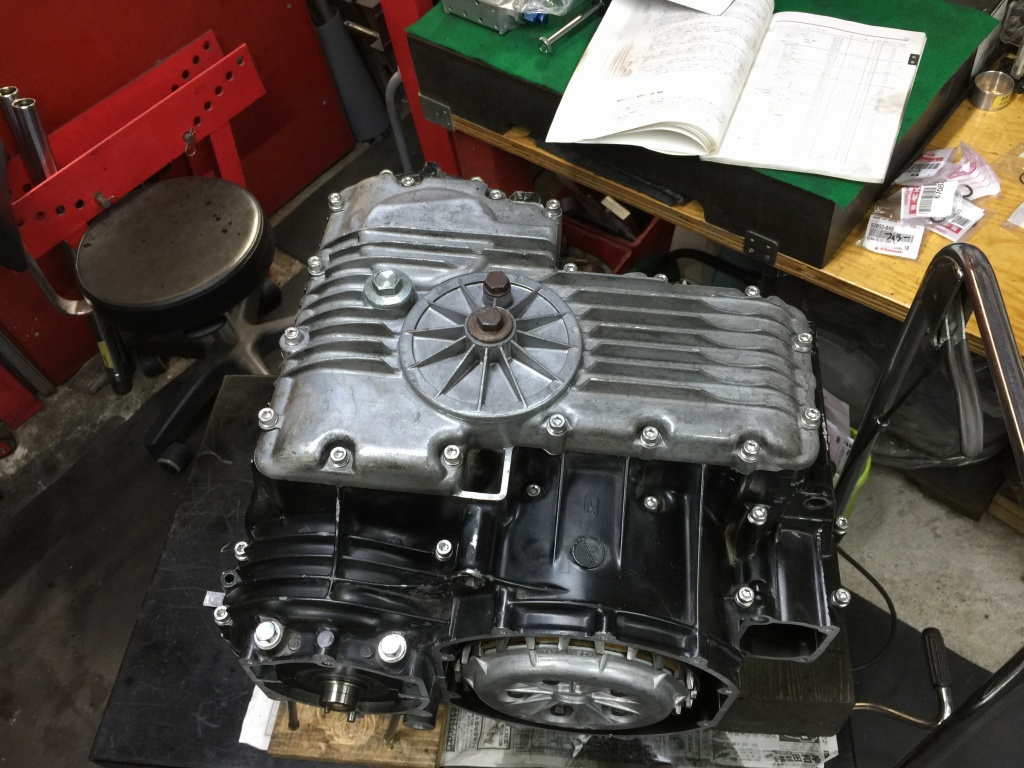

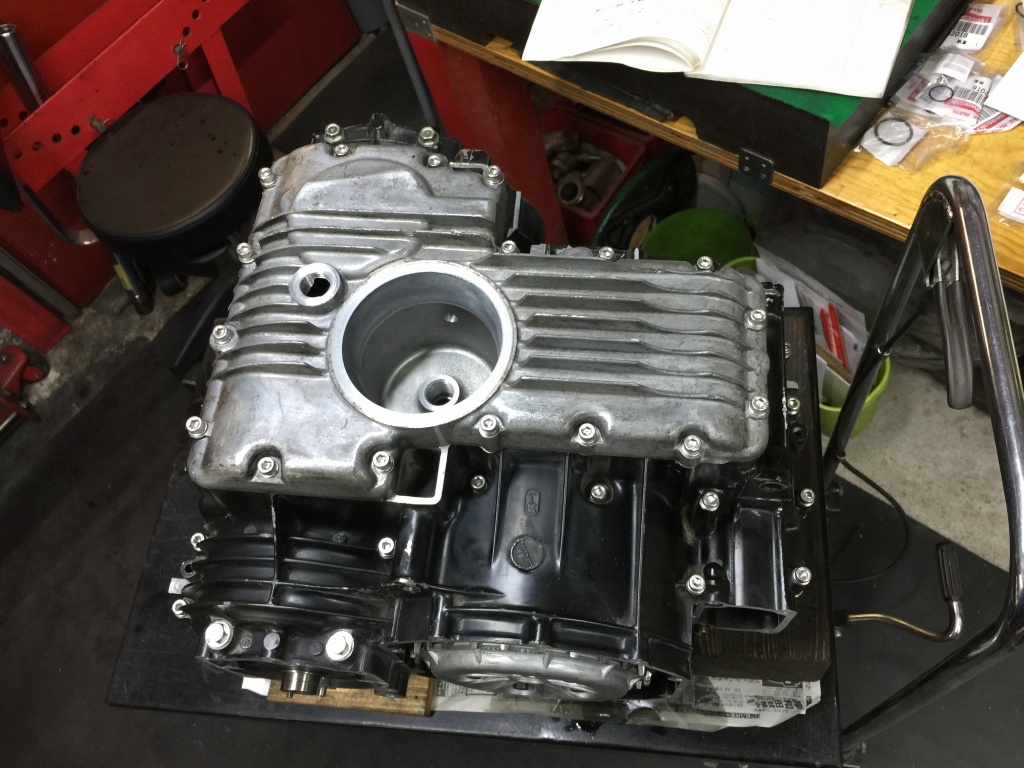

オイルパンを取り付けます。

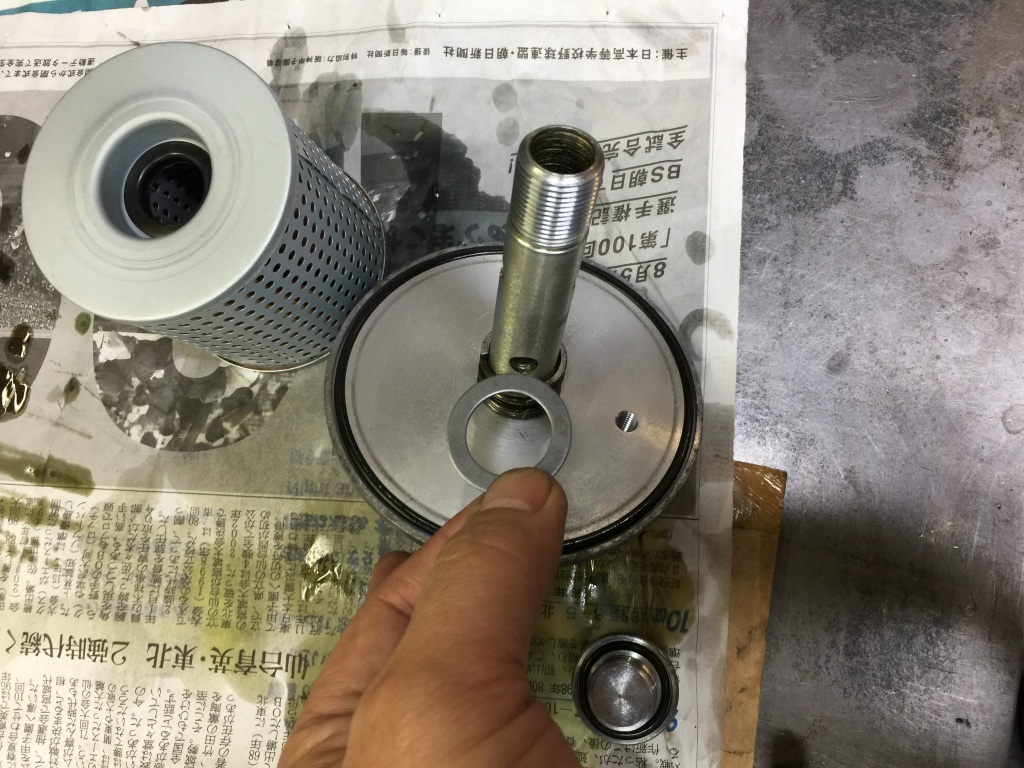

オイルフィルターボルトのワッシャーは欠品していたので追加します。

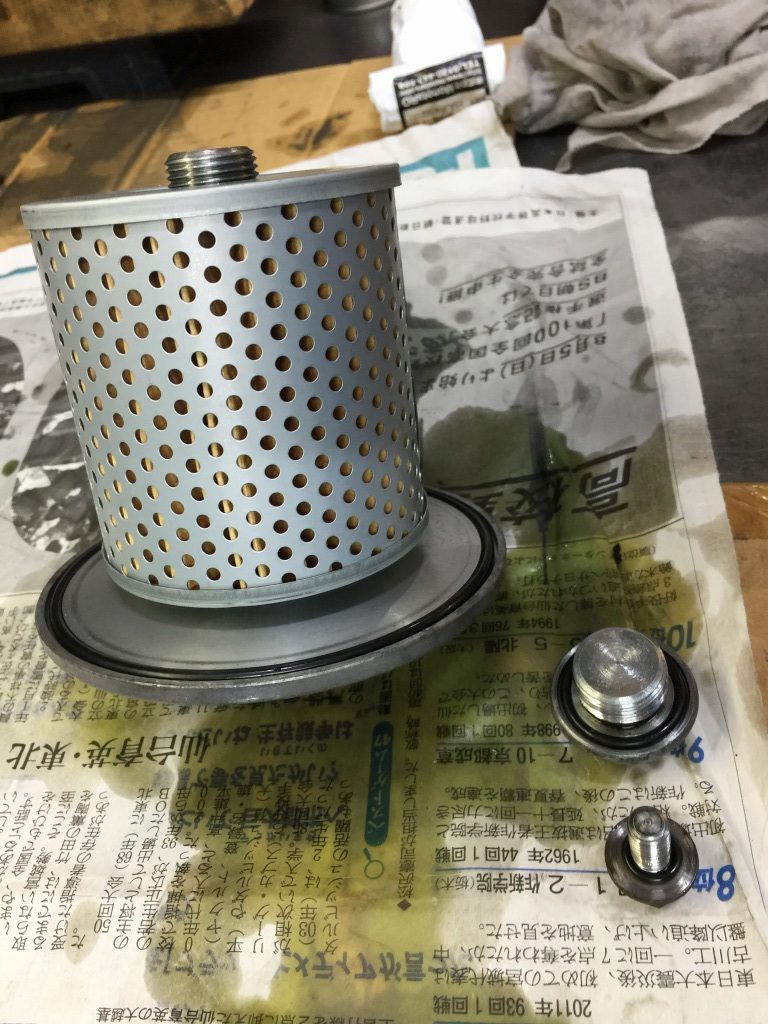

このように、スプリングとワッシャーがあるのが正解です。

ワッシャーをフィルターと一緒に捨ててしまわないよう注意しましょう。



フィルターを取り付けます。

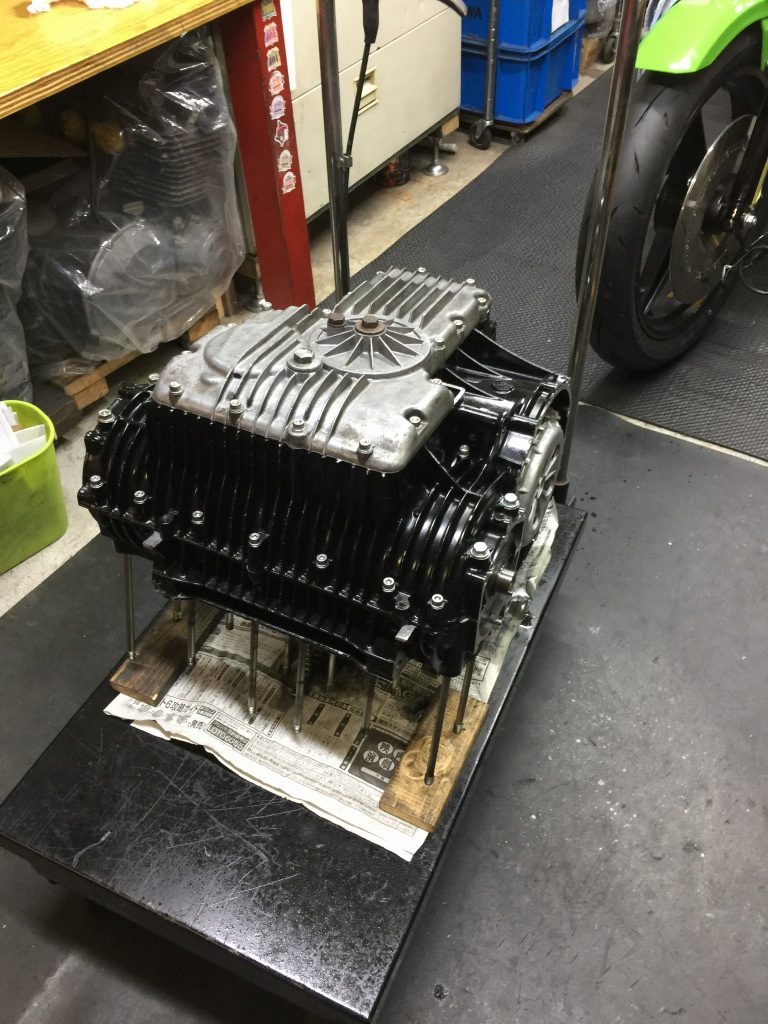

リフトを下げて車載準備です。

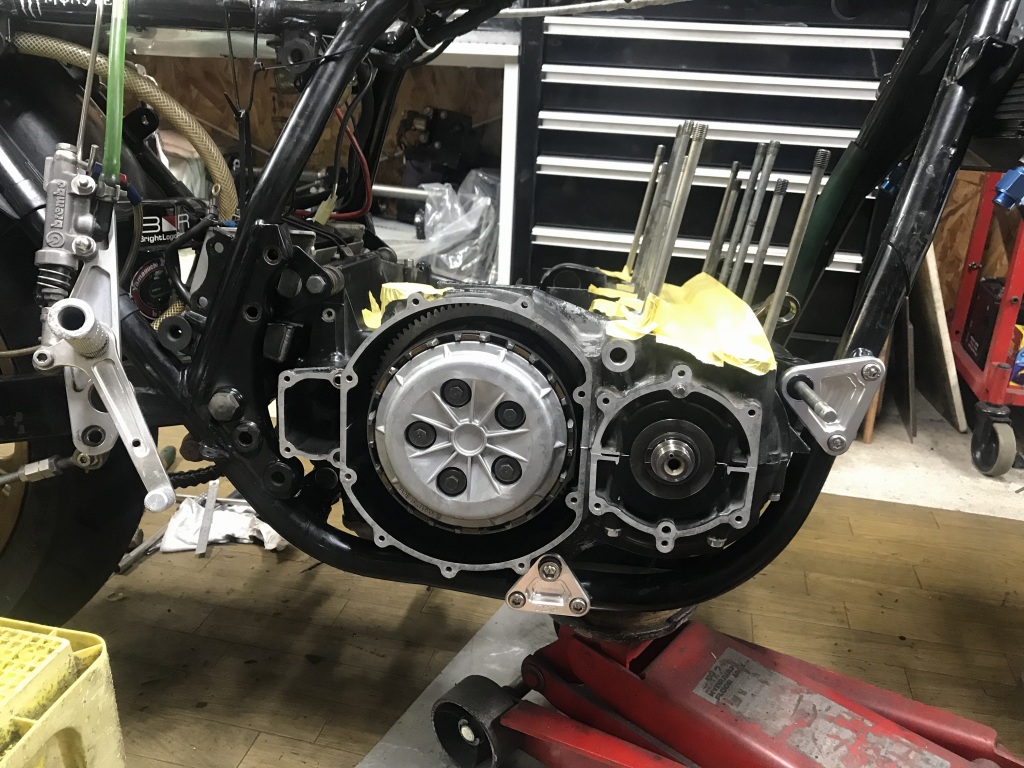

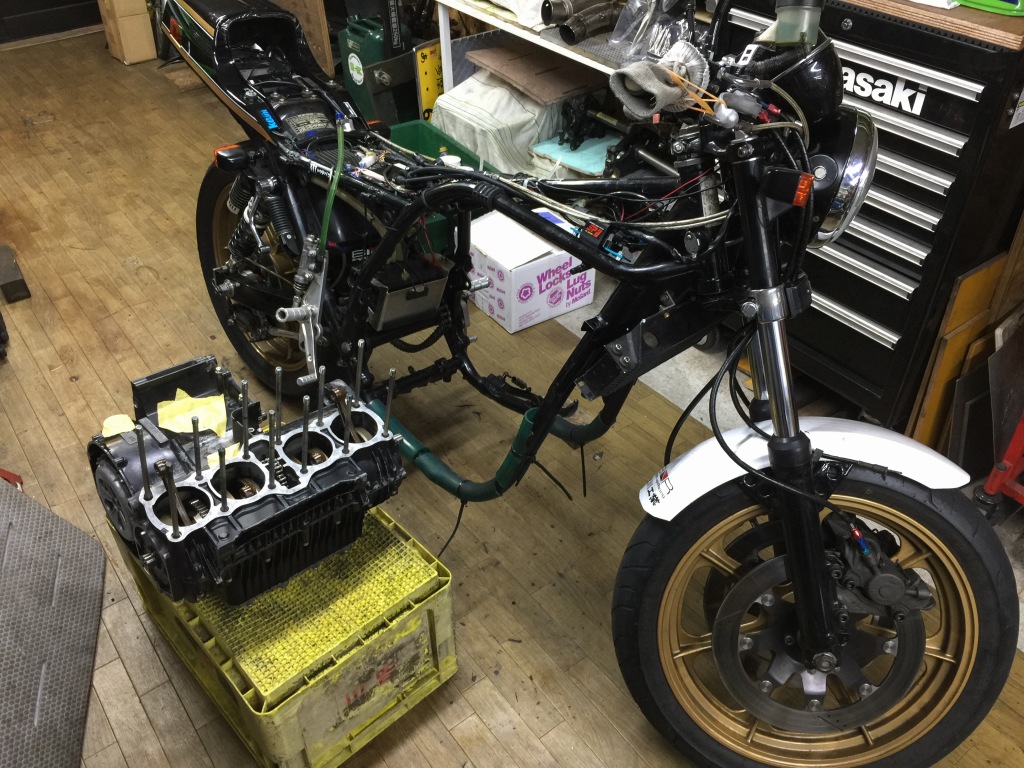

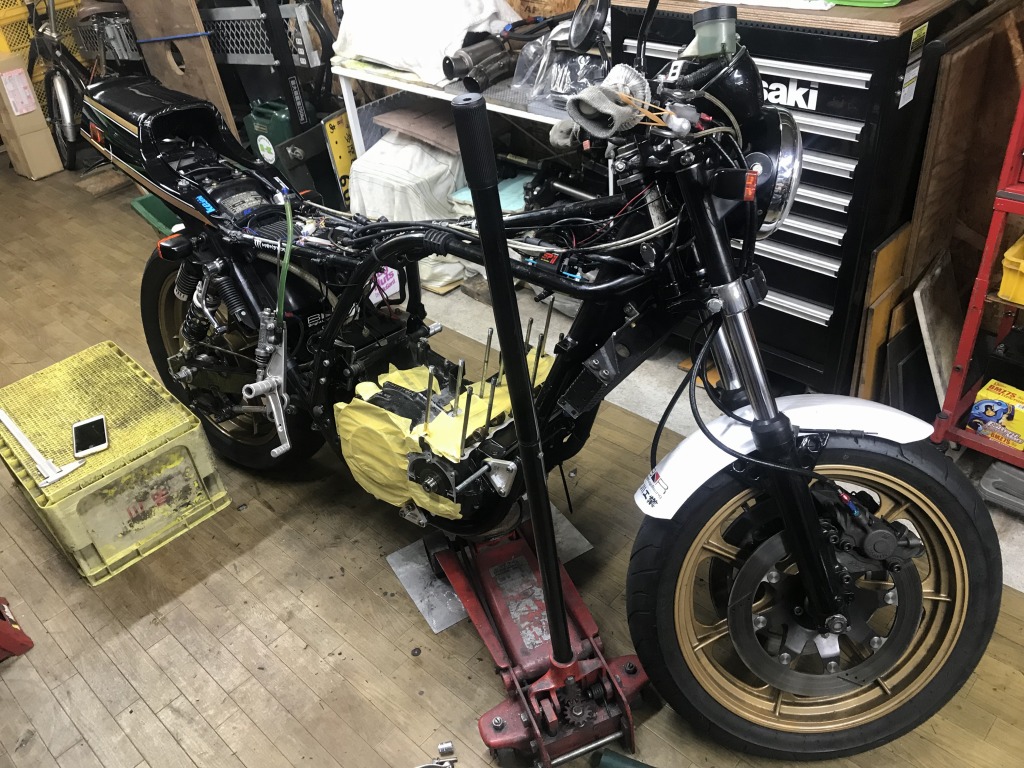

フレームの高さの台にエンジンをセットします。

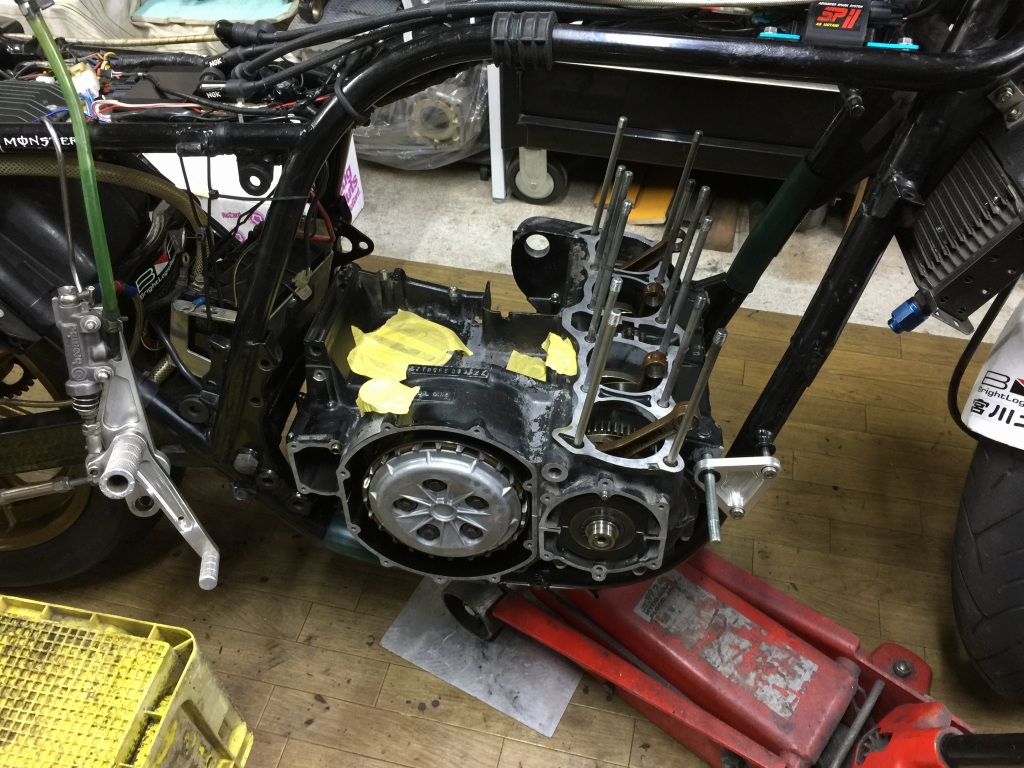

腰下だけなので、人力で持ち上げて車載します。

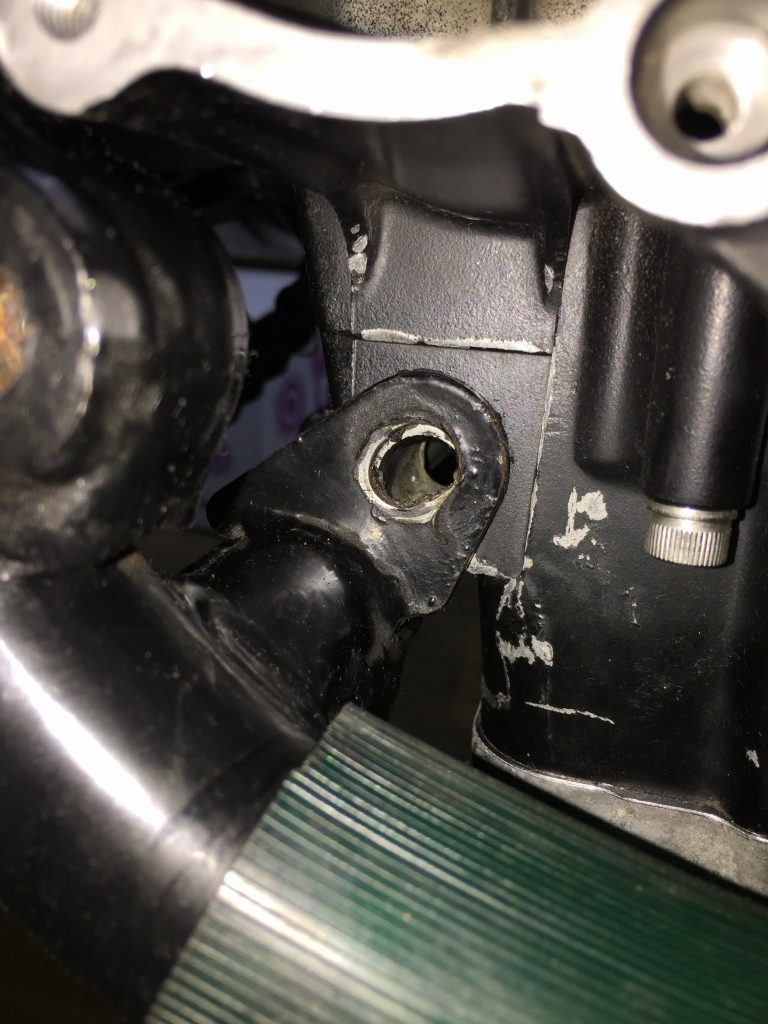

右側後方のエンジンマウントブラケットは、穴が長穴になっています。

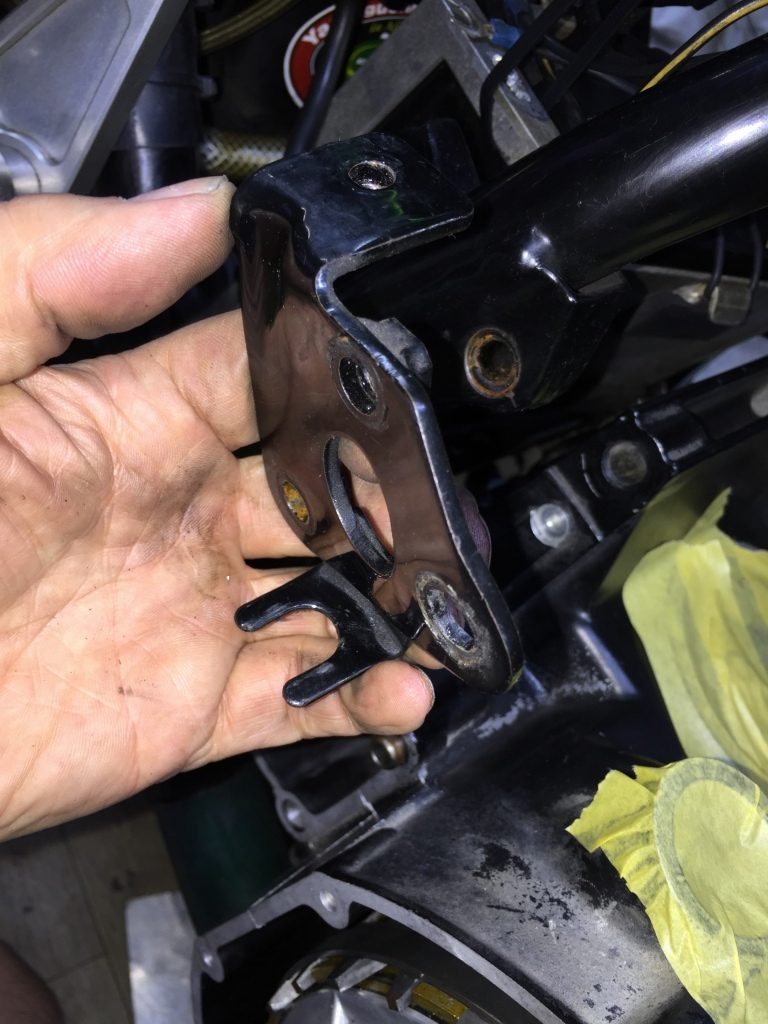

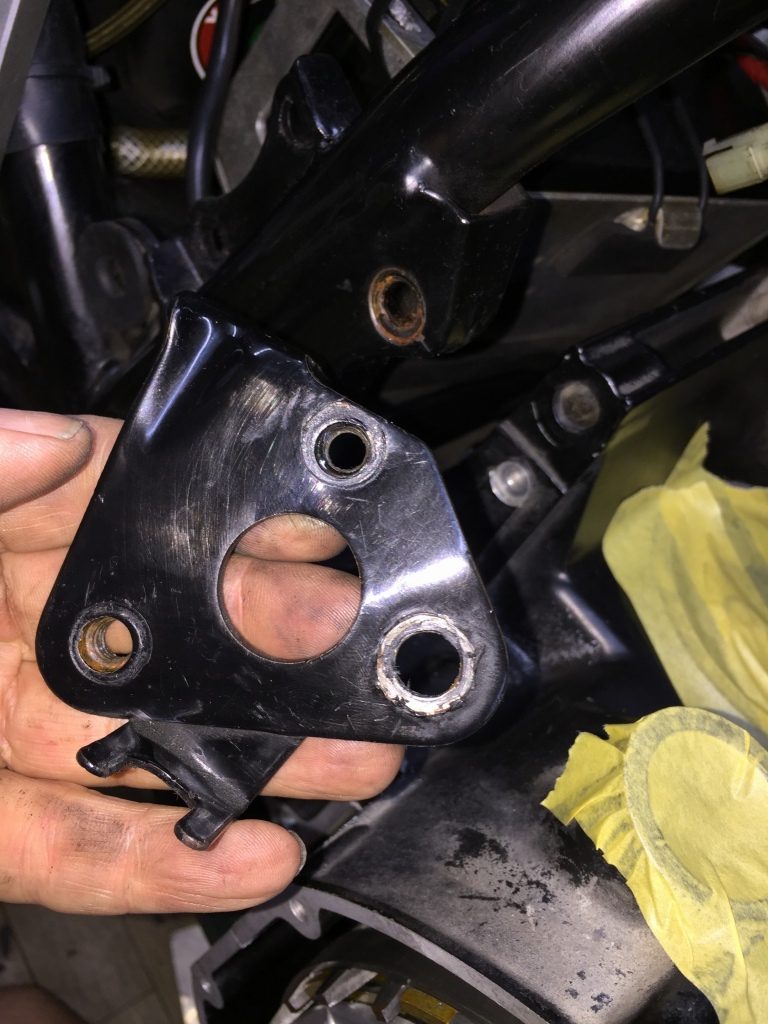

その上のエンジンハンガーは、プレートが外側にオフセットしています。

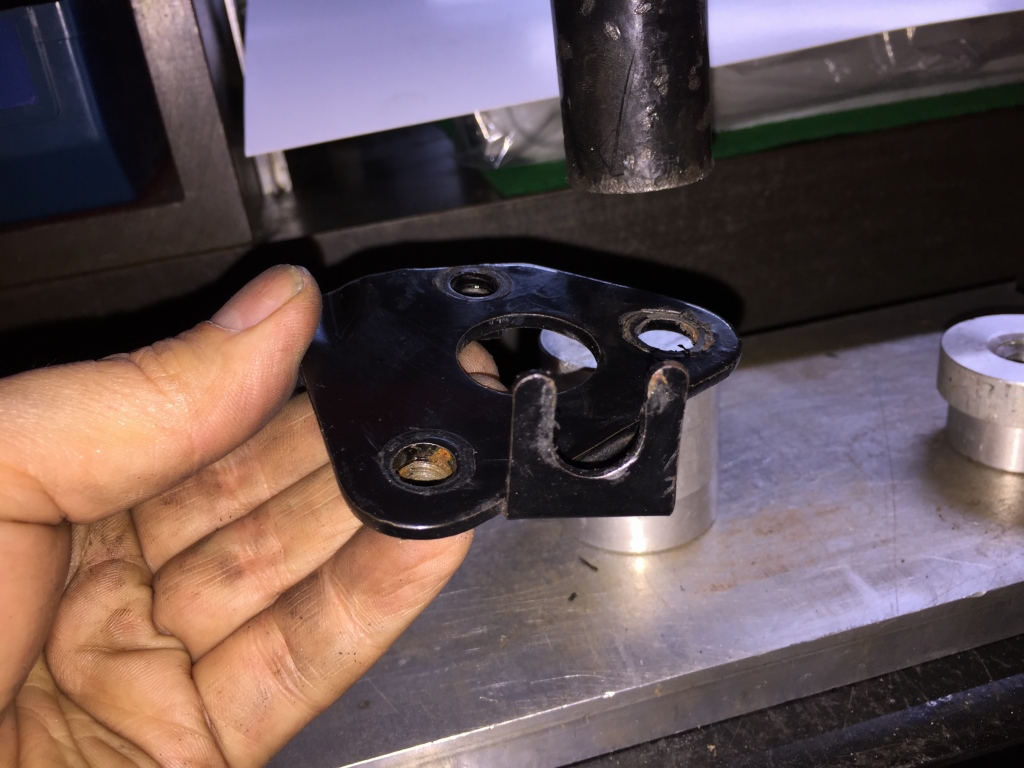

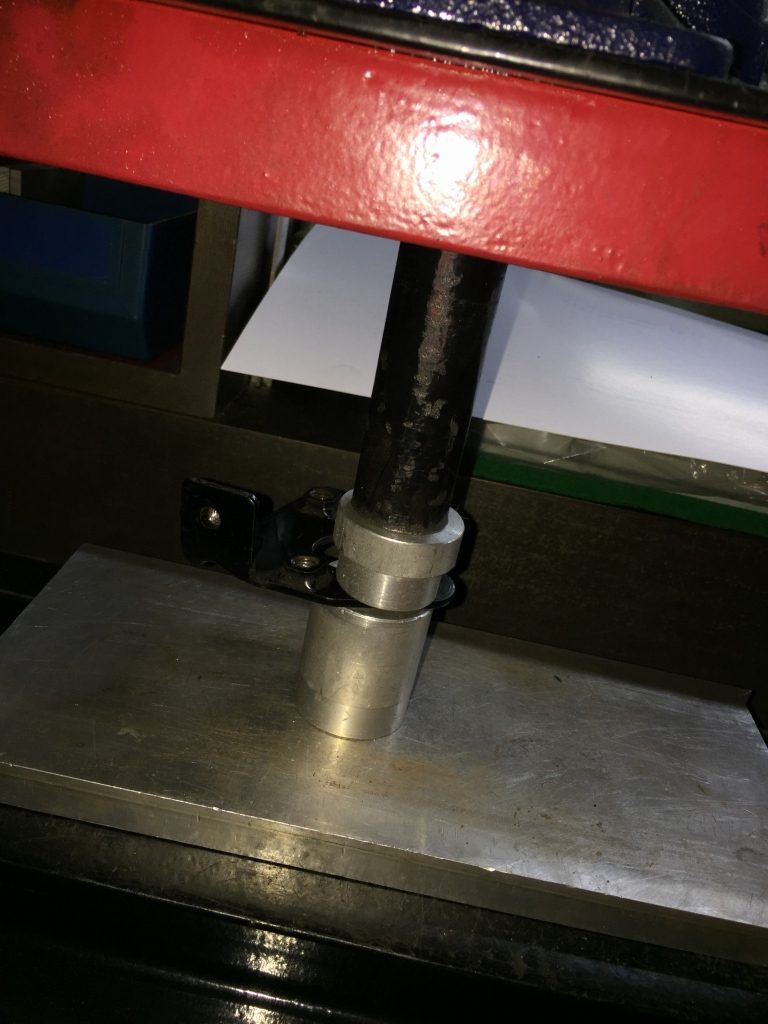

本来は平面なので、プレスで修正します。

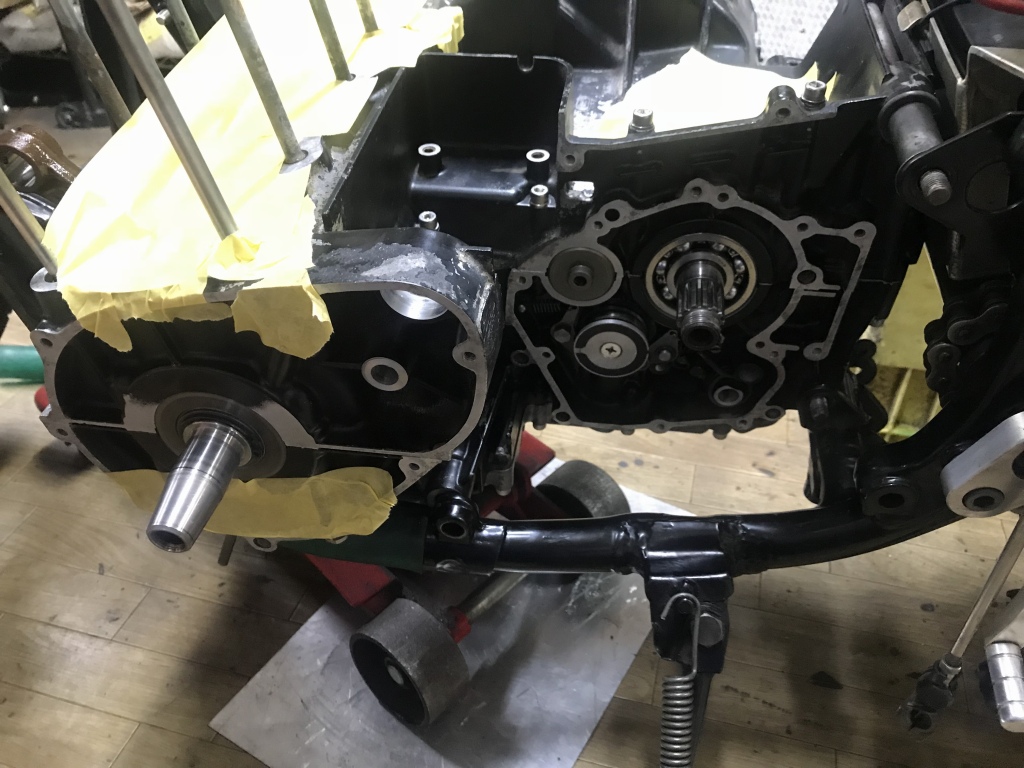

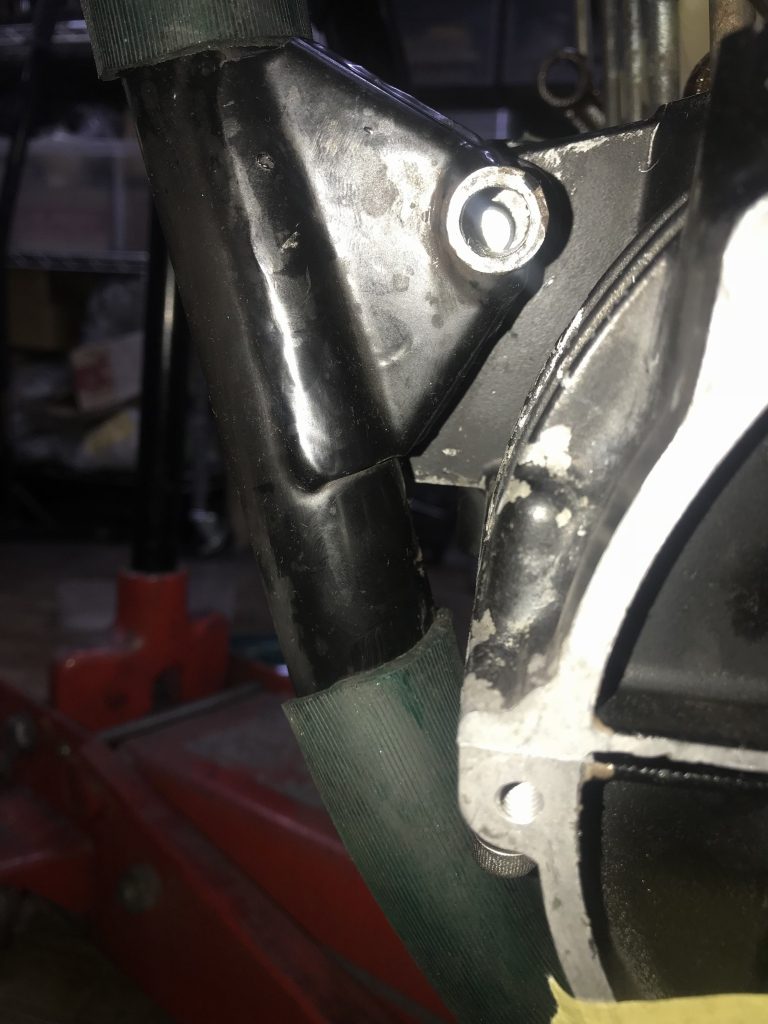

ここで問題発覚。エンジンマウントがエンジンと合いません。



右サイドは4ヶ所とも大丈夫ですが、

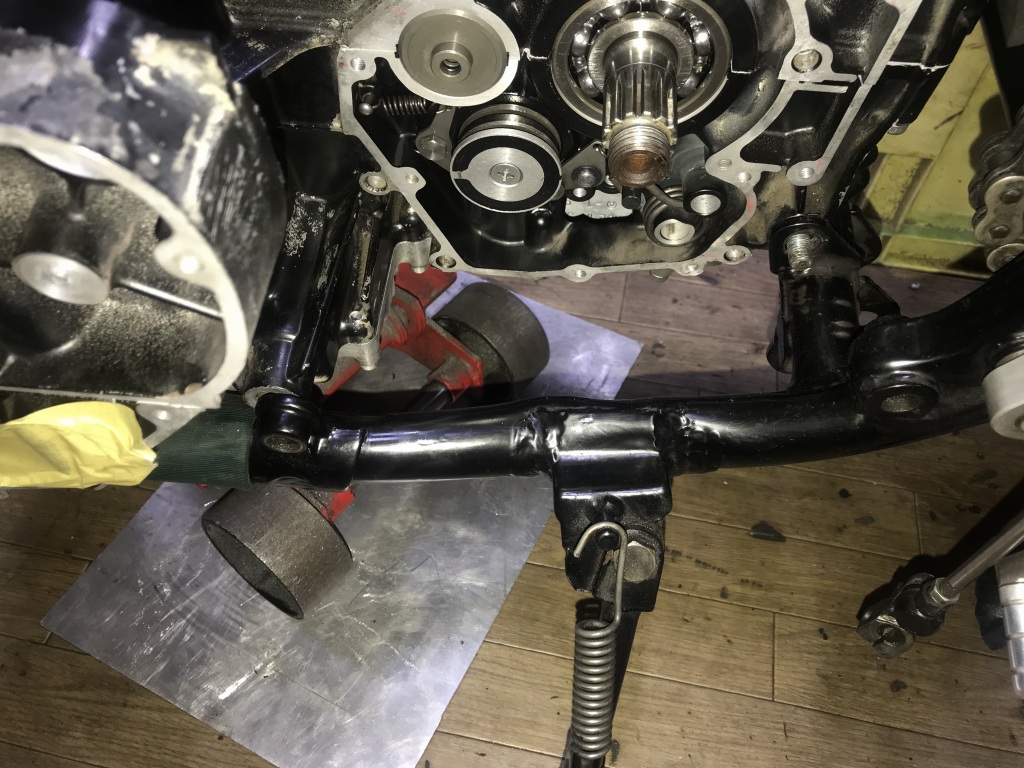

左サイドは中央と前が大きくズレています。

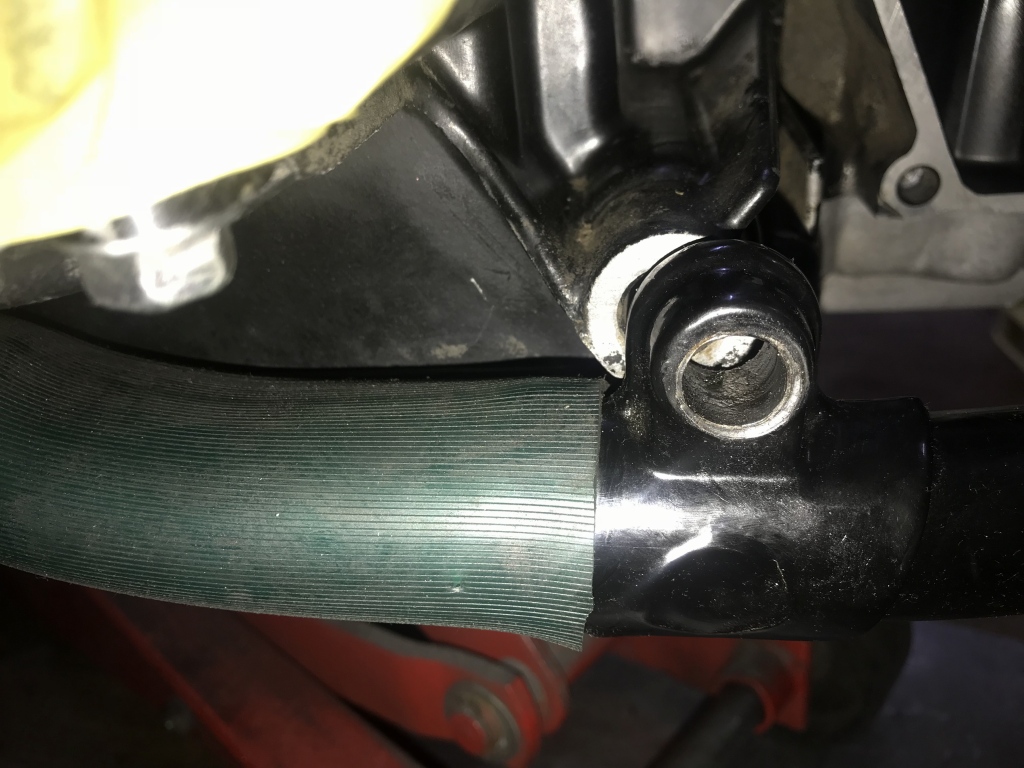

中央は、フレームが10ミリほど後ろです。



前側も同じ後ろ方向にフレームがズレています。



やはり、サイドスタンドブラケット付近のフレームゆがみは、重大なフレーム損傷を暗示していたようです。



というわけで、フレームを修理することになりました。
