1000Jの丸メーター用のアウトプットシャフト駆動スピードセンサーですが、従来品に替えて信頼性のより高いセンサーにバージョンアップします。
使用するのはこちらのデイトナ製スピードメーターセンサーです。
品番は90666です。
更に、指示値を校正できるよう、スピードメータ補正装置として知られるスピードヒーラーの適合も確認できました。
こちらは汎用タイプのSH-V4モデルです。

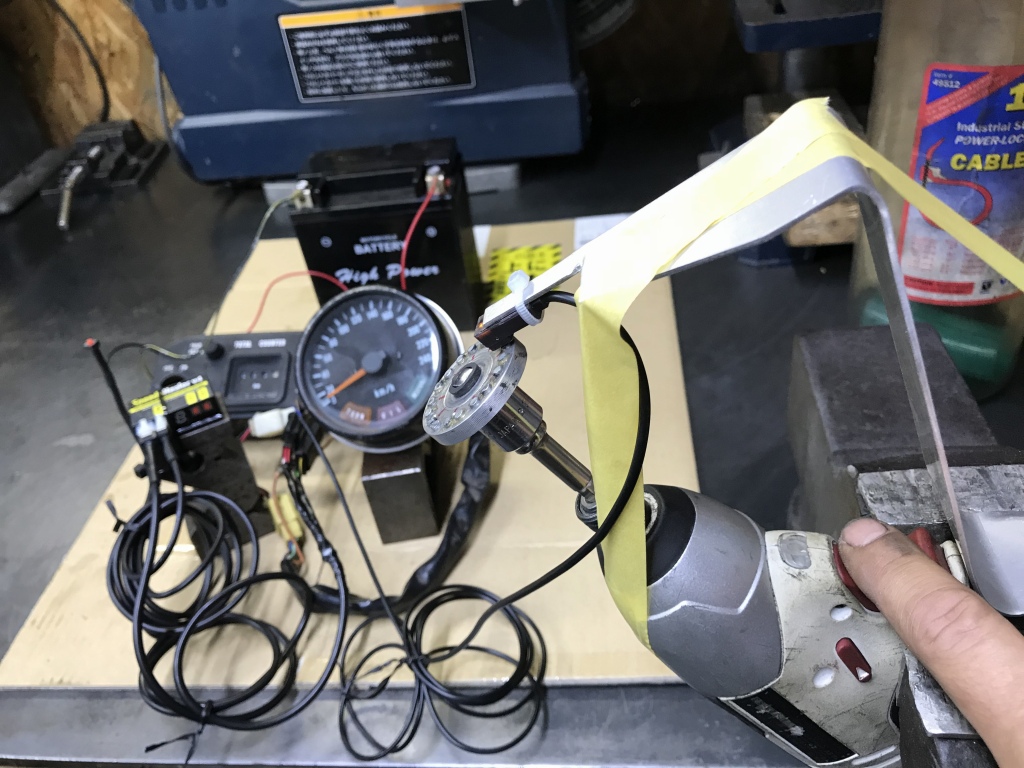

先ず、従来のホールセンサー用の回転子で確認した様子です。
この組み合わせでも正常作動が確認できました。
続いて、フロントスプロケットをトリガーとした場合です。
こちらも正常作動が確認できました。
回路の間にスピードヒーラーを入れることで、ファイナルギヤ比の変更や、タイヤ外径の変化にも対応できるようになります。
動作確認中の動画がこちら。
スピードヒーラーの赤いボタンを押せば、最高速もプレイバックできます。
※この試験では、スピードヒーラーの補正値は200%としています。
なお、最高速のプレイバック中の数秒間も、オドメーターの距離が進むのでご注意ください。
