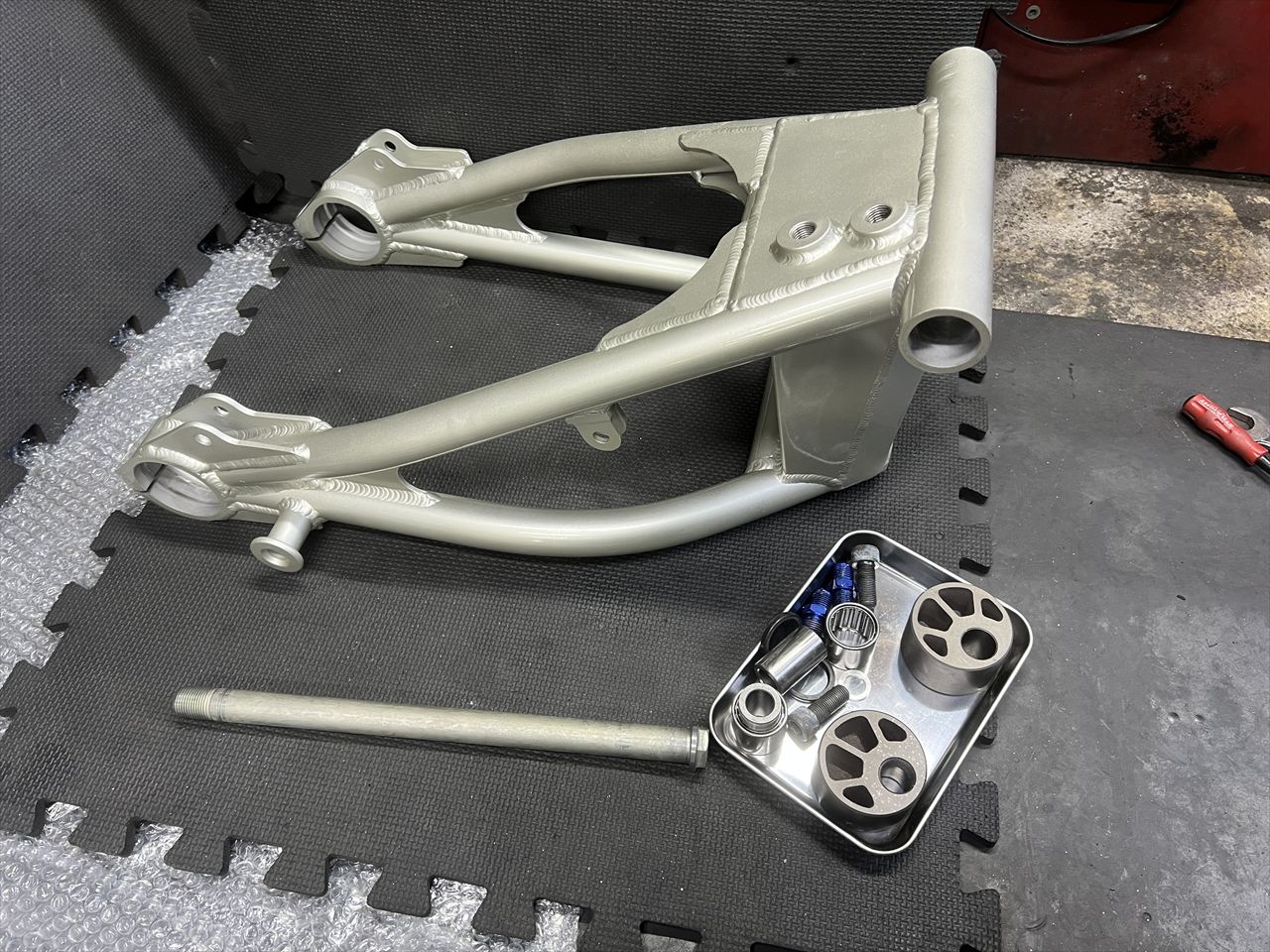

レプリカS1スイングアームのレストアも最終段階です。シャシテックさんでの塗装が終わったので、ベアリングなど部品を組み付けます。
今回交換用に使用するベアリングは同じ内外径のZ1000J系純正ニードルベアリングですが、スリーブの長さが5ミリ長いのでセンターのディスタンスカラーを10ミリ削って調整します。

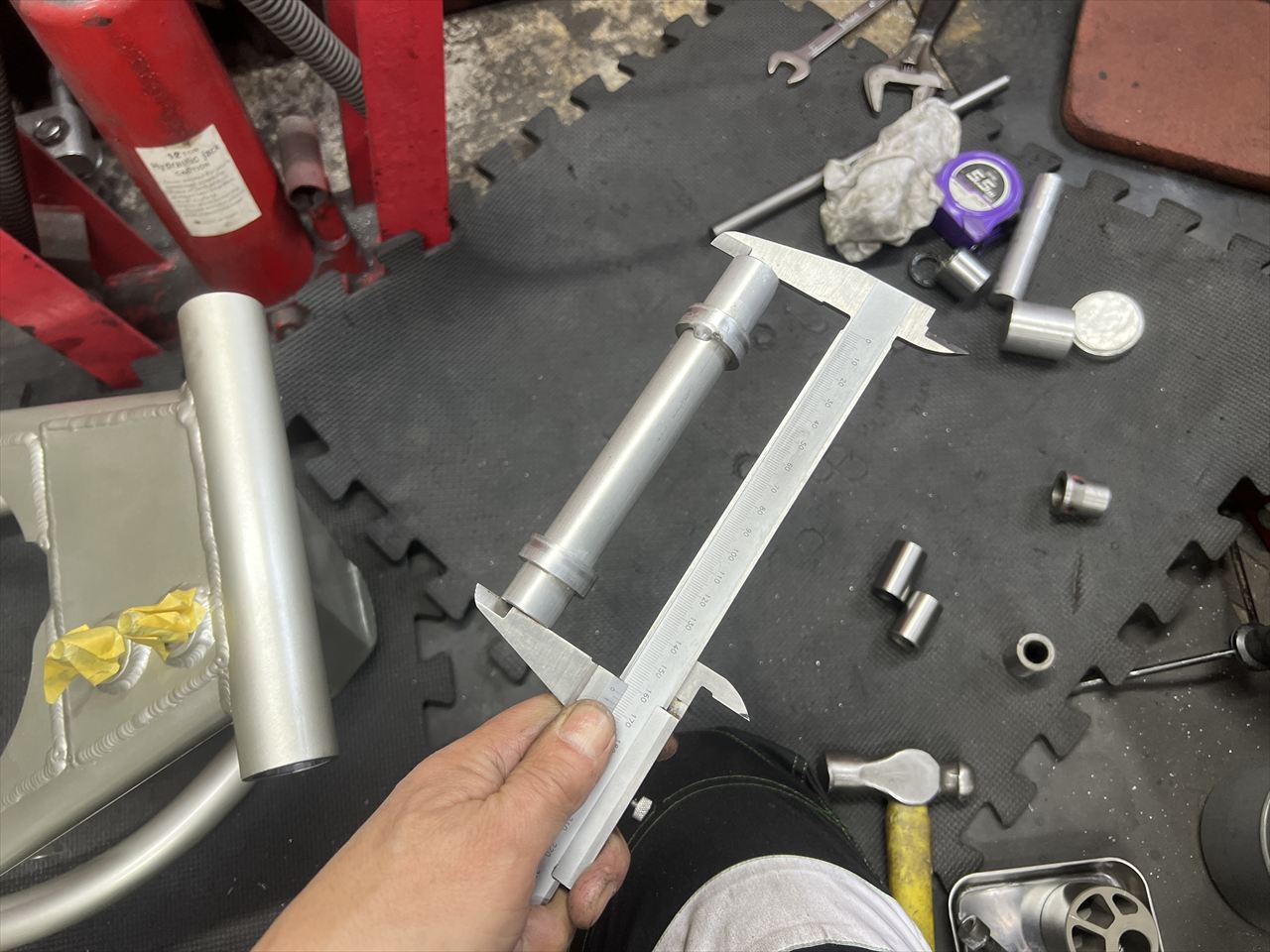

現状の長さを計測します。

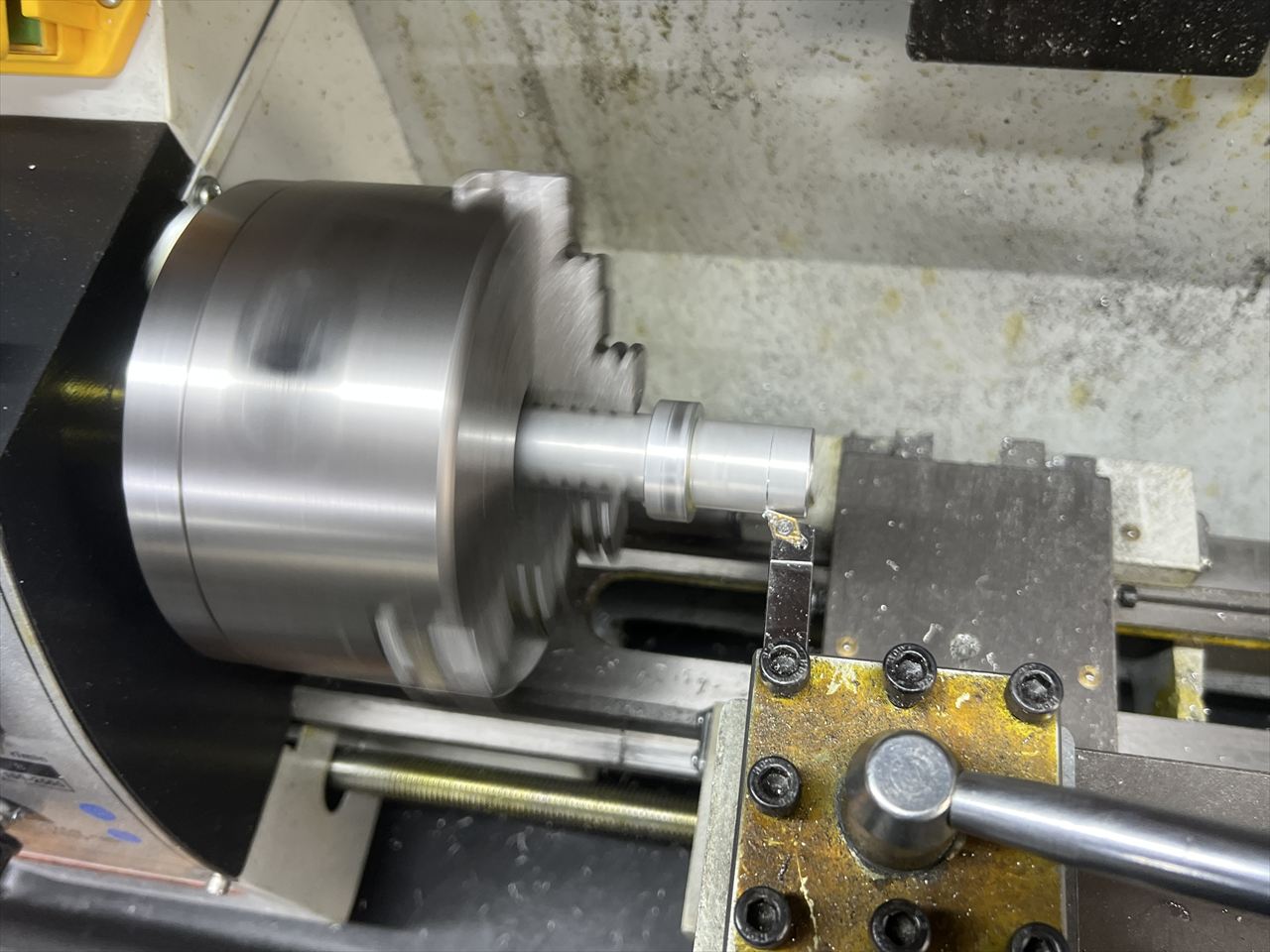

片側を10ミリ削ります。

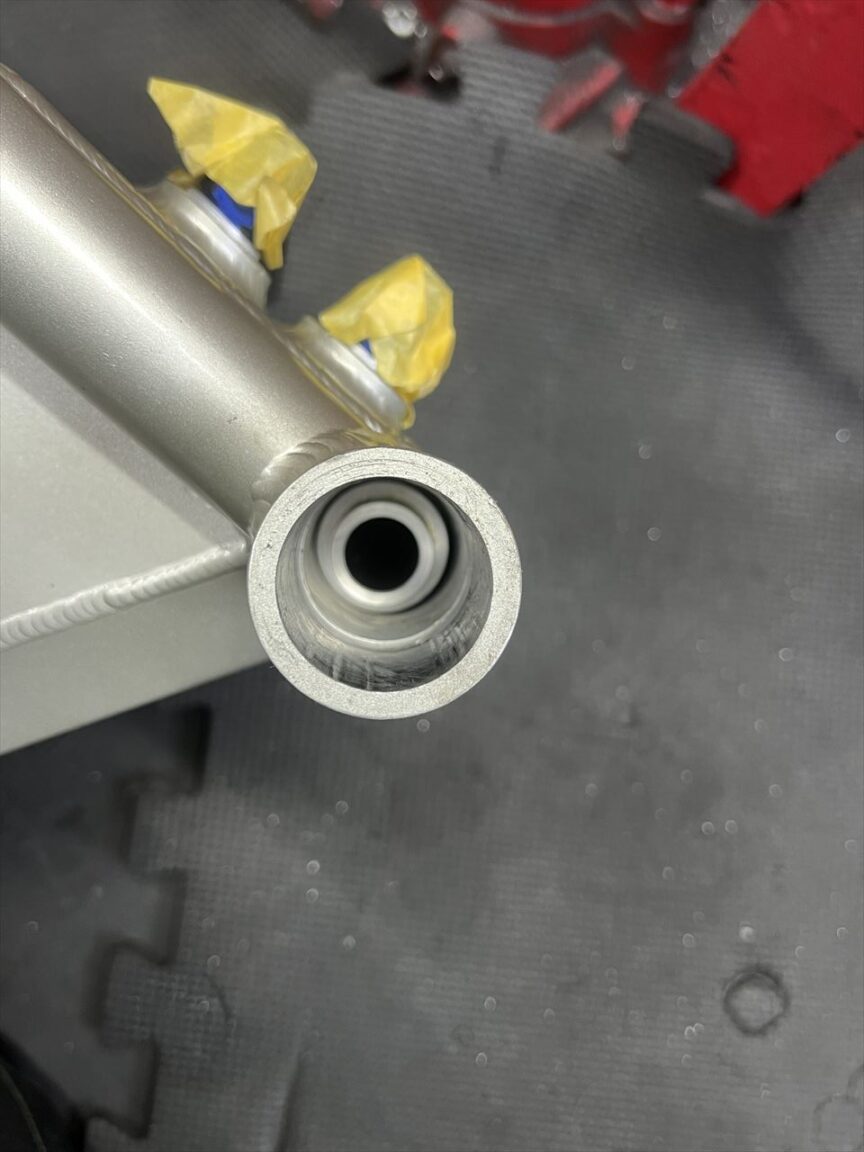

左側のベアリングを圧入後、加工したディスタンスカラーをセットします。

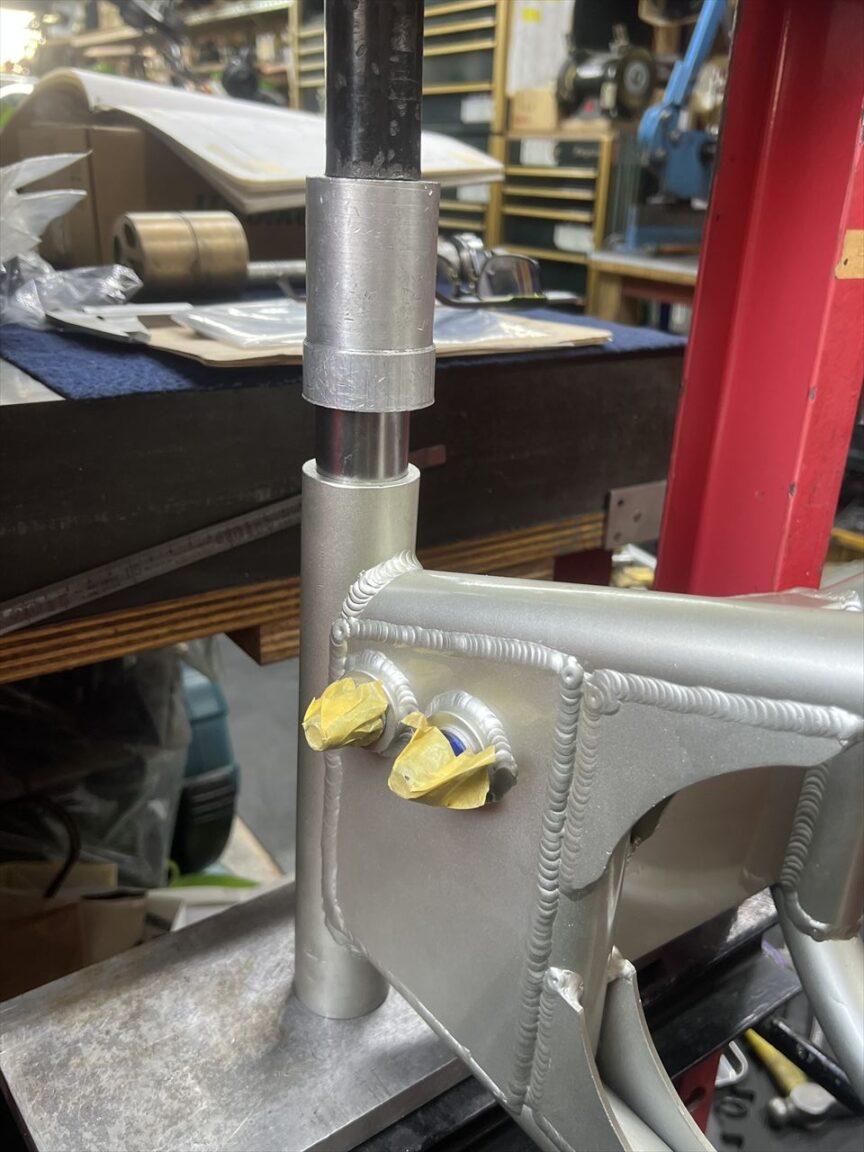

右側のベアリングを圧入します。

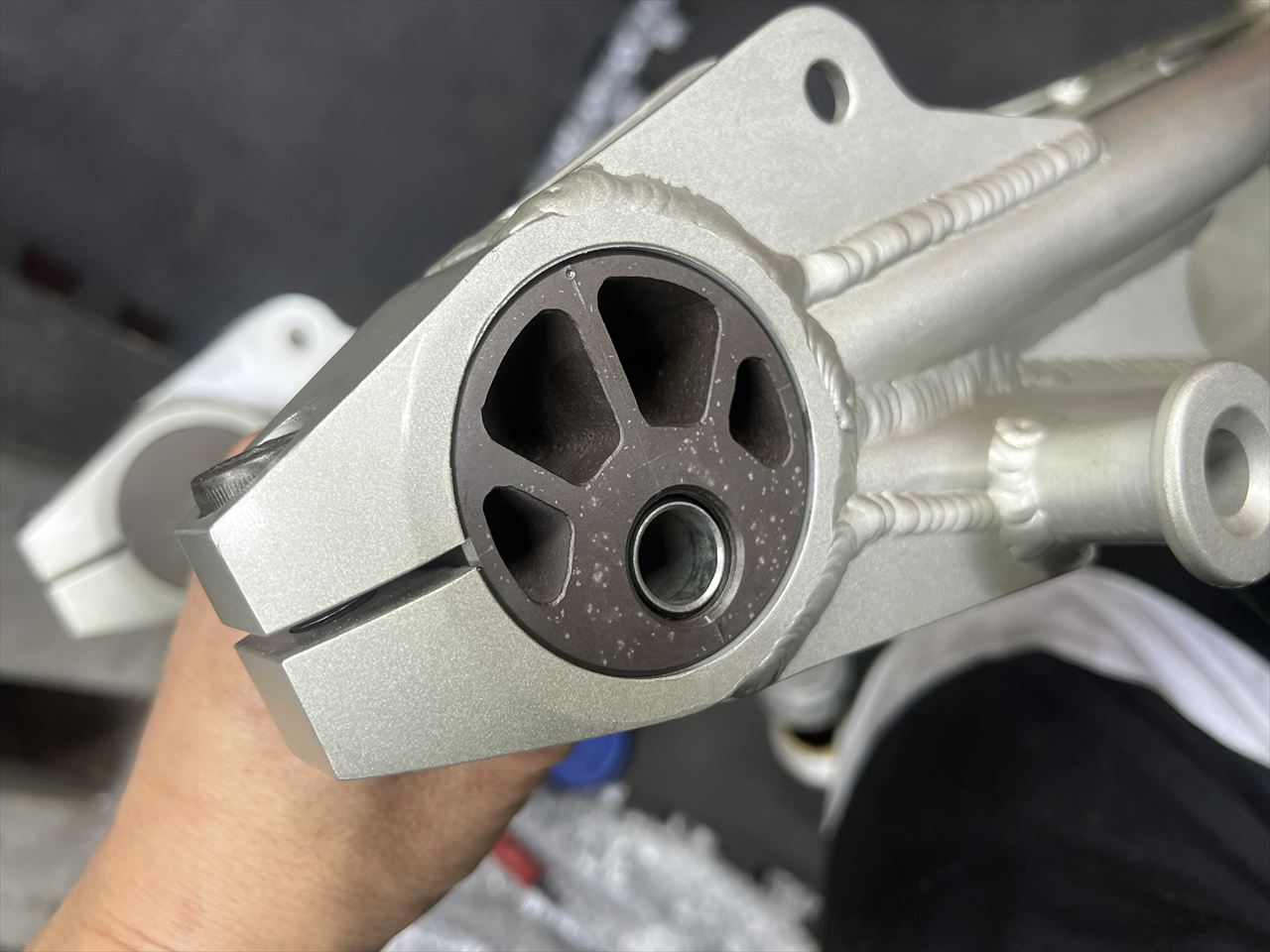

エキセントリックとアクスルシャフトをセットします。
中空のシャフトはGSX1100純正品を加工して使います。

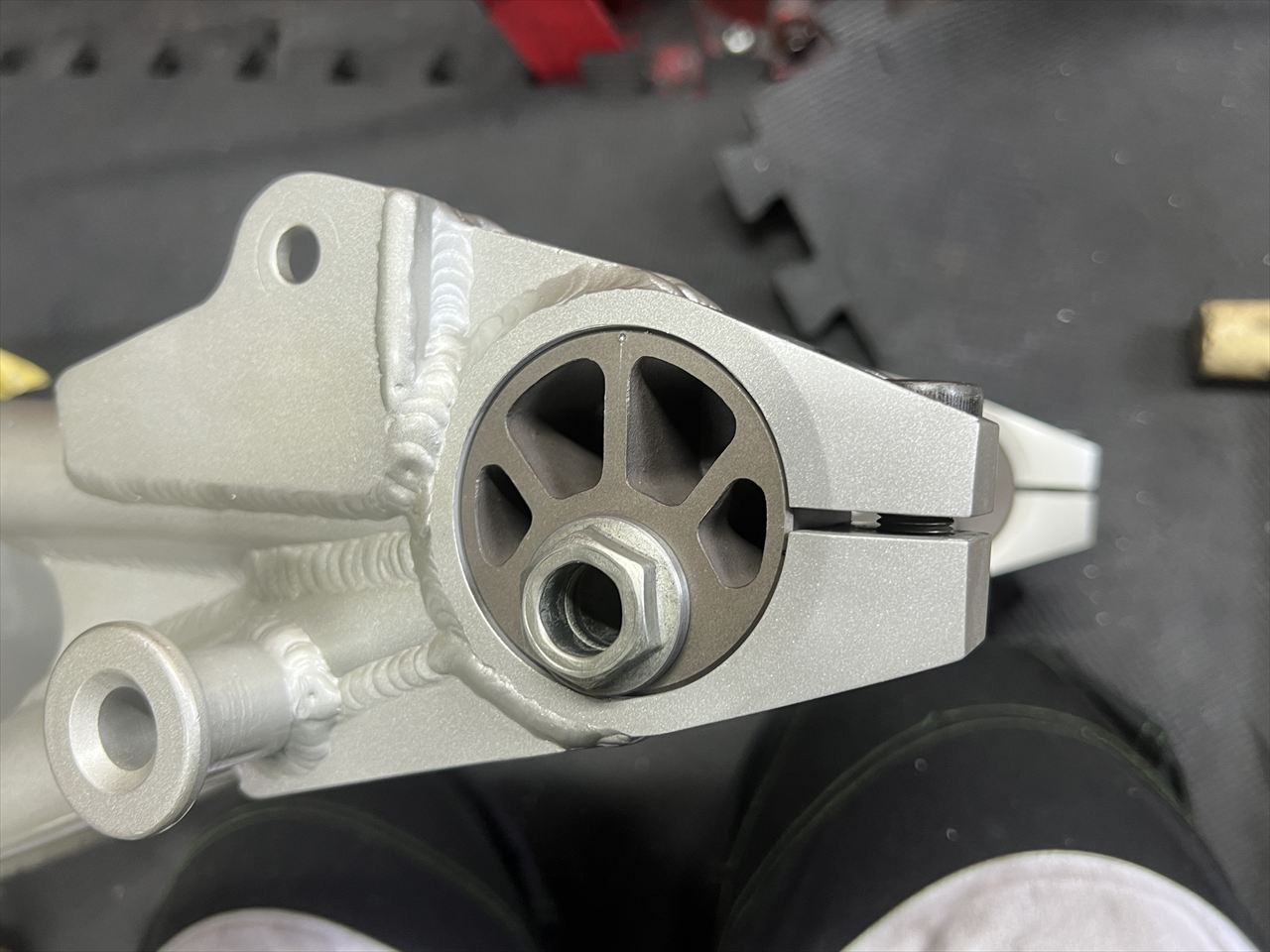

右側はS1同様ナットレスになっています。

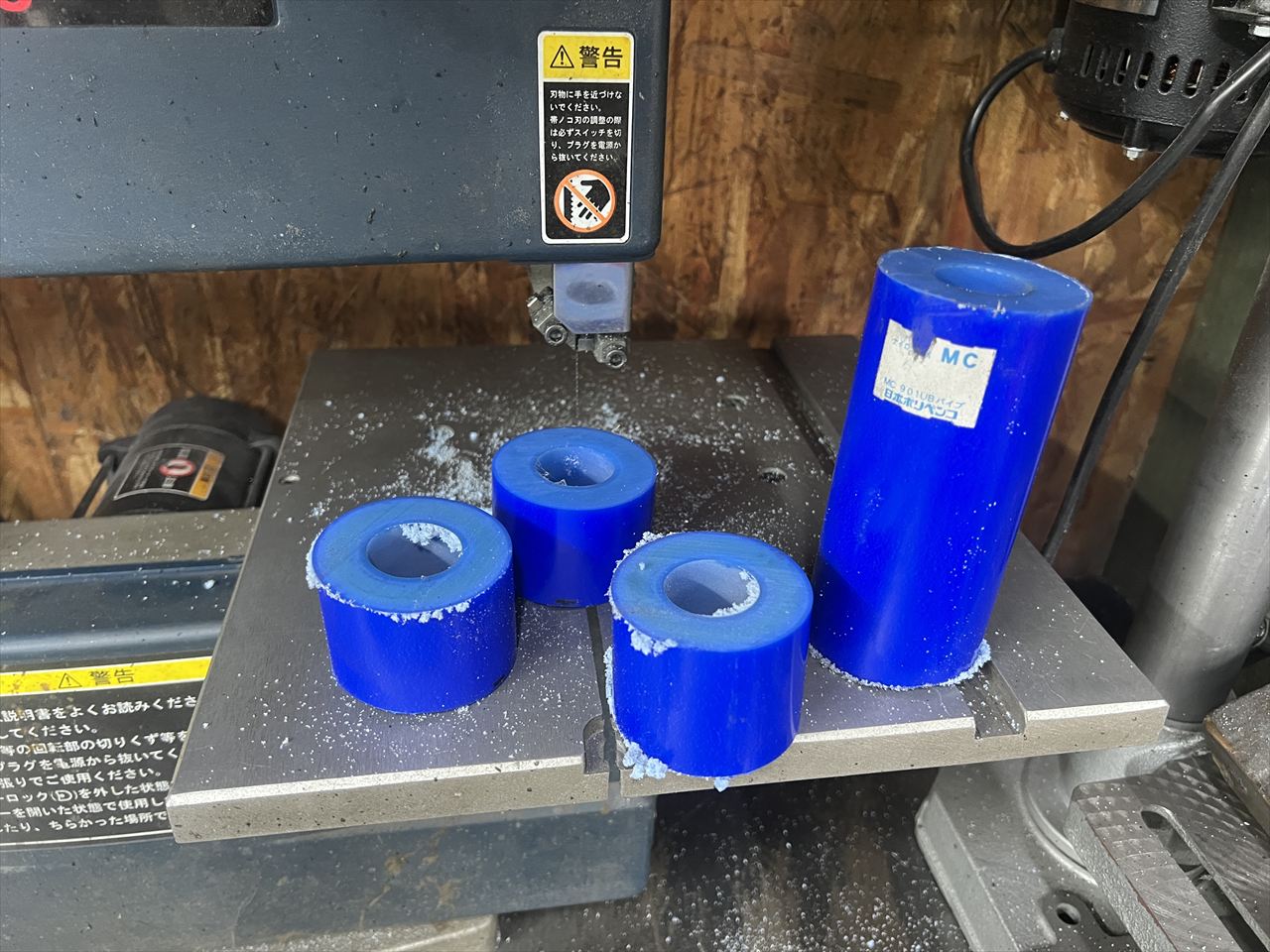

続いてチェーンガイドローラーをナイロン棒から製作します。
旋盤で削り出します。
右が今回のS1スイングアーム。左はS1フルコピー品のスイングアーム。それぞれピボット部の外径は異なるので、現物合わせで製作します。
スイングアームのレストアはこれで完成です。
レストア前はこんな感じでした。
