オイルクーラーホースを製作します。
オイル取り出しは純正部品を加工して取り付けます。
片方にだけフィッティングを付けたホースを取り付けます。

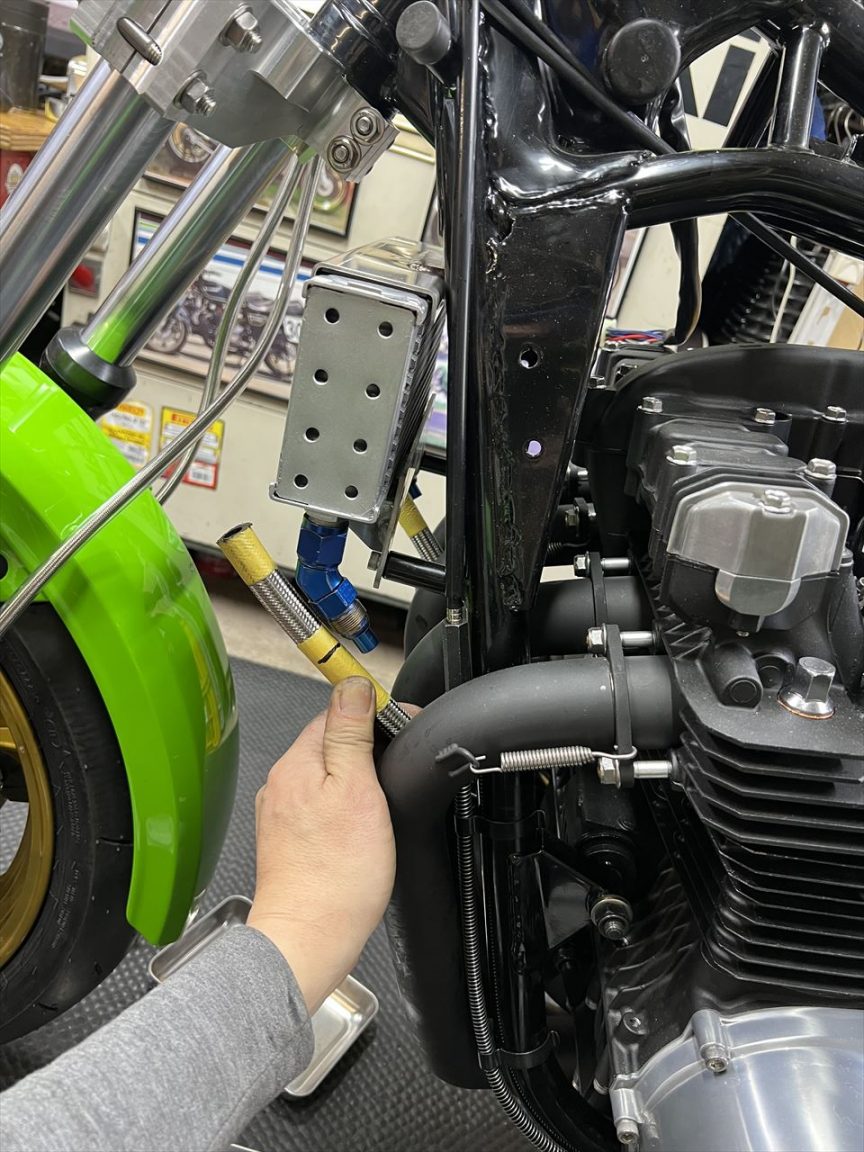

現車合わせで長さを決めます。

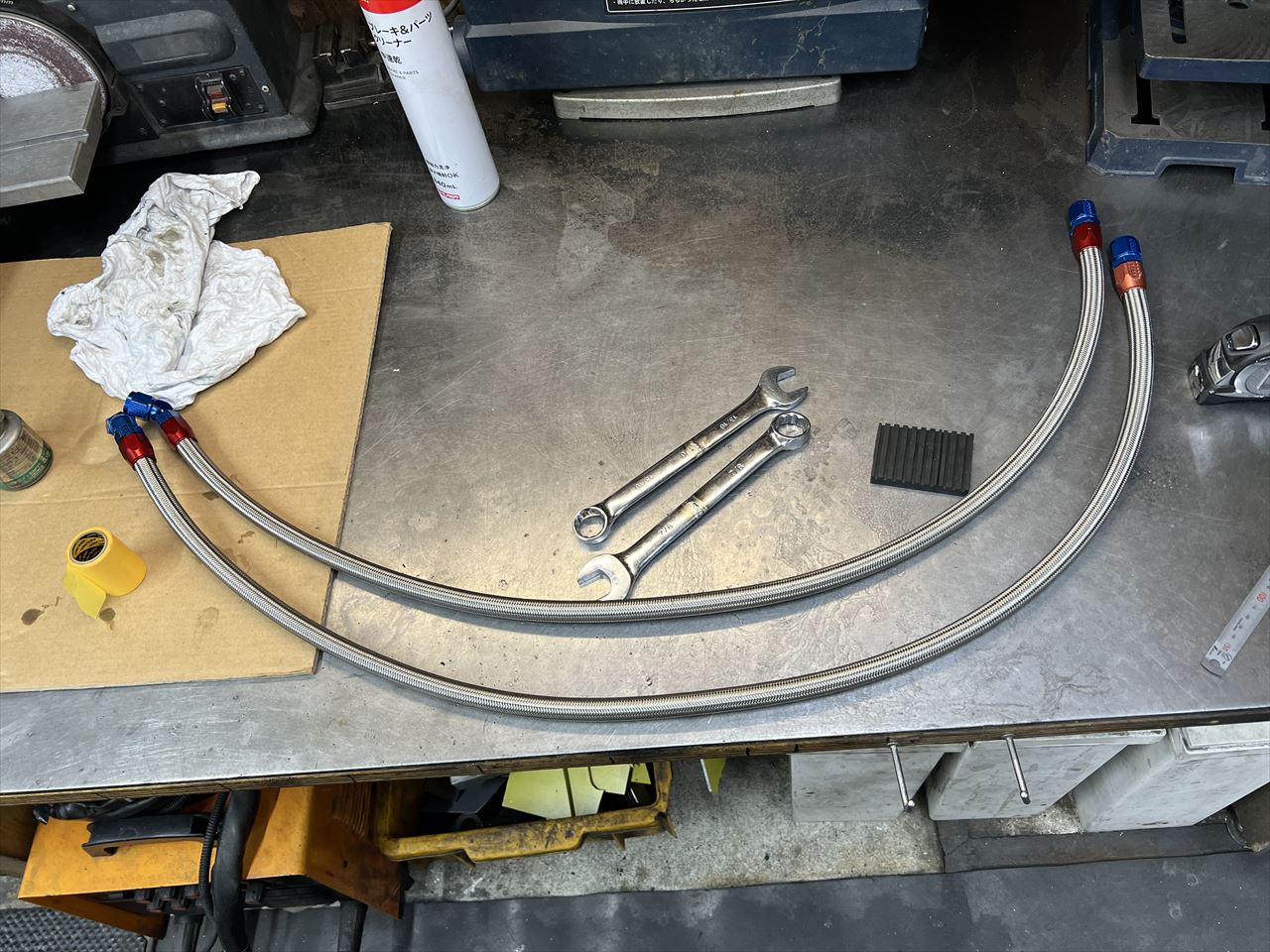

反対側にもフィッティングを付けてホースが完成しました。

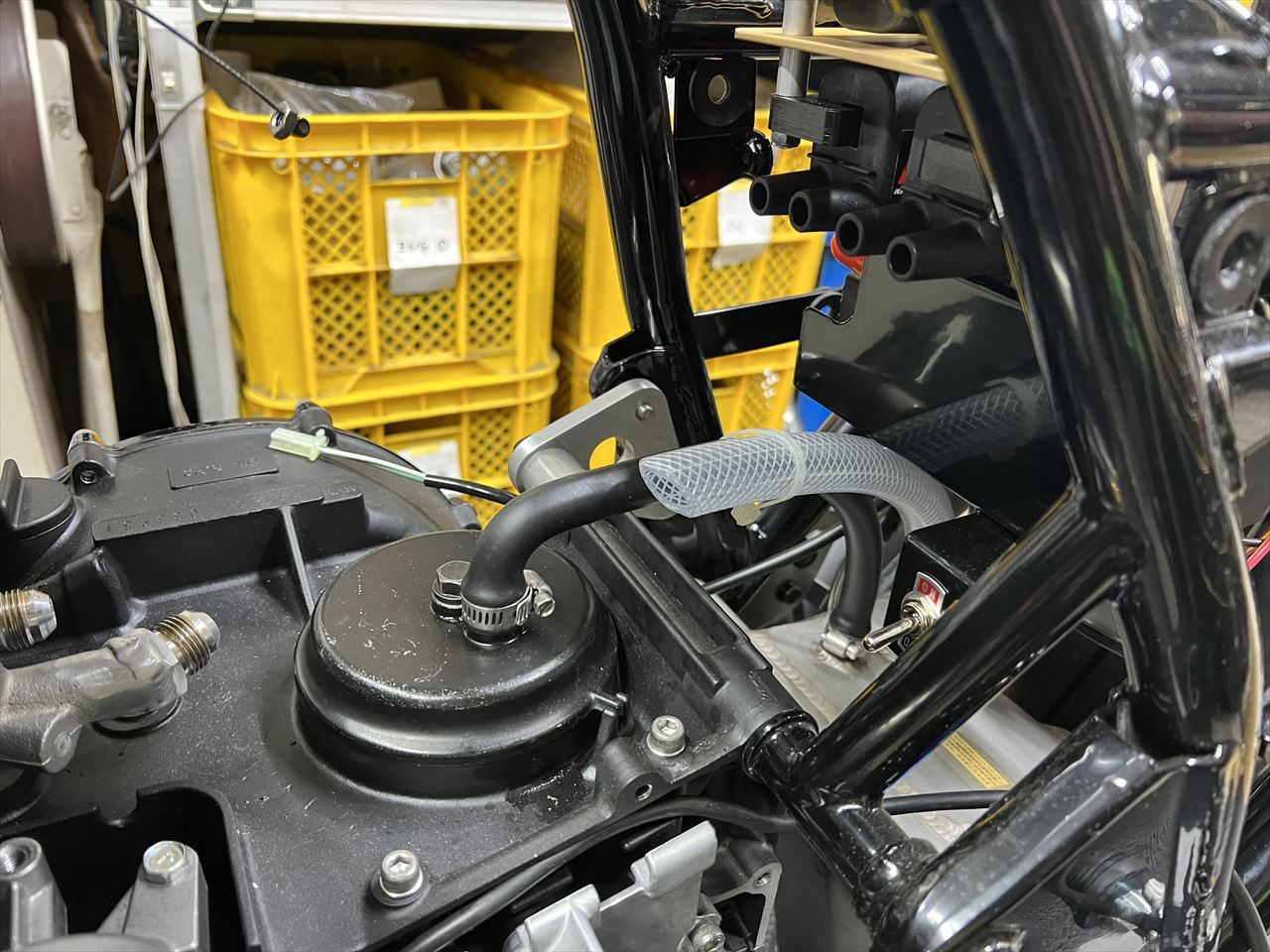

ブローバイホースも配管します。
スイングアームのキャッチタンク側はこんな感じ。

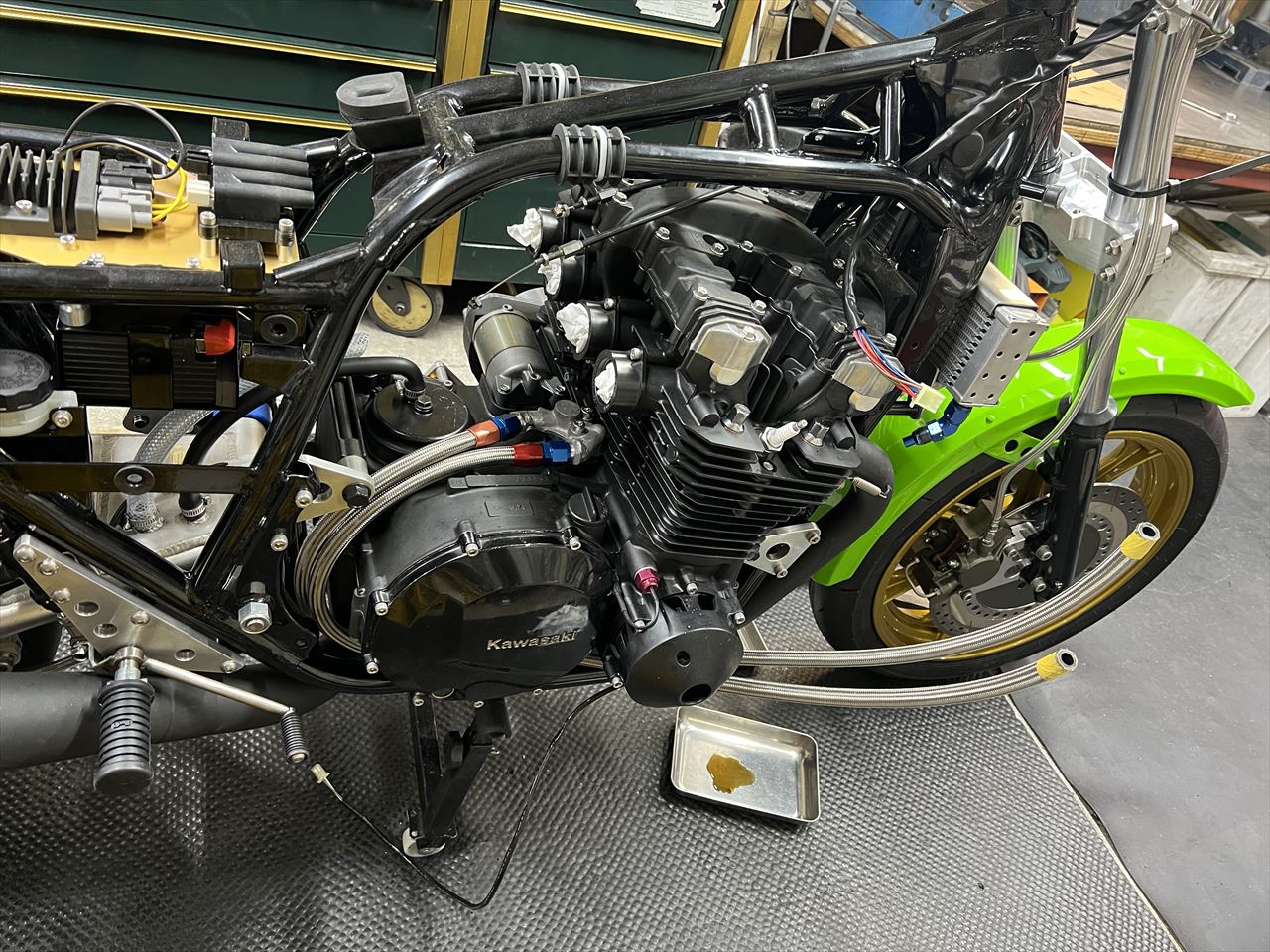

製作したオイルホースを組み付けます。

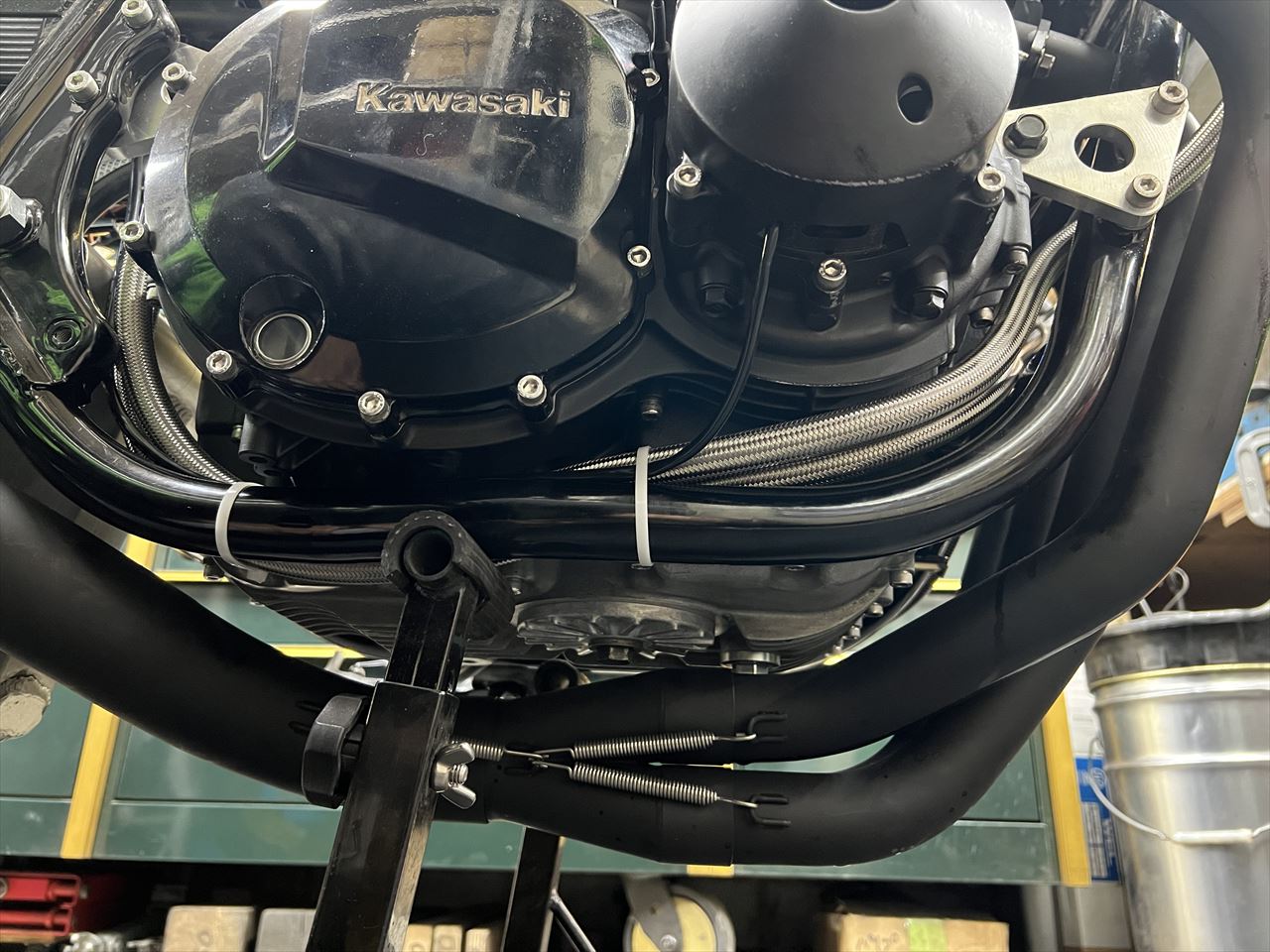

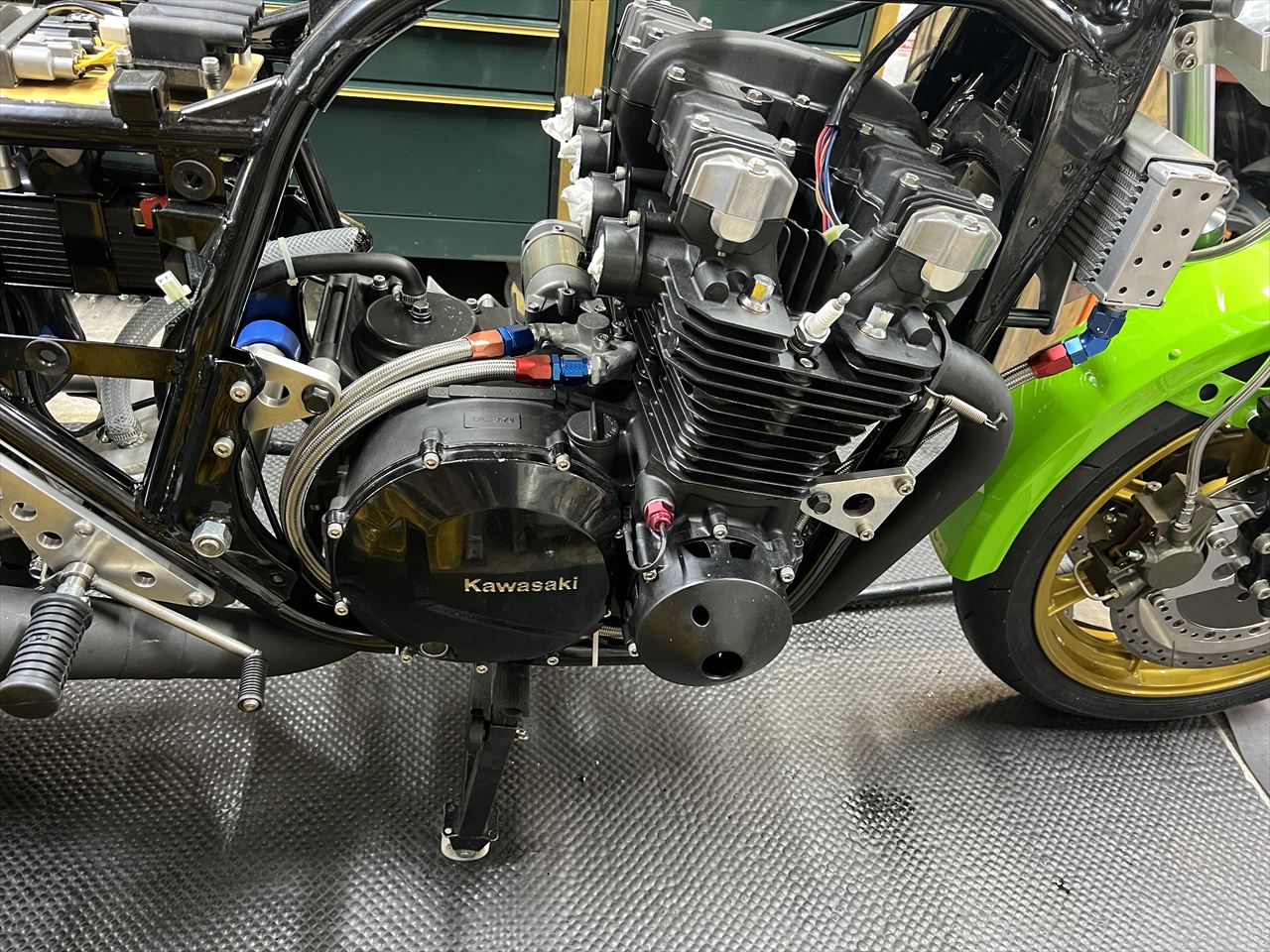

エンジン下のルートはこんな感じ。フレームスタンドが使い易いよう、ホースは垂れないようにレイアウトします。

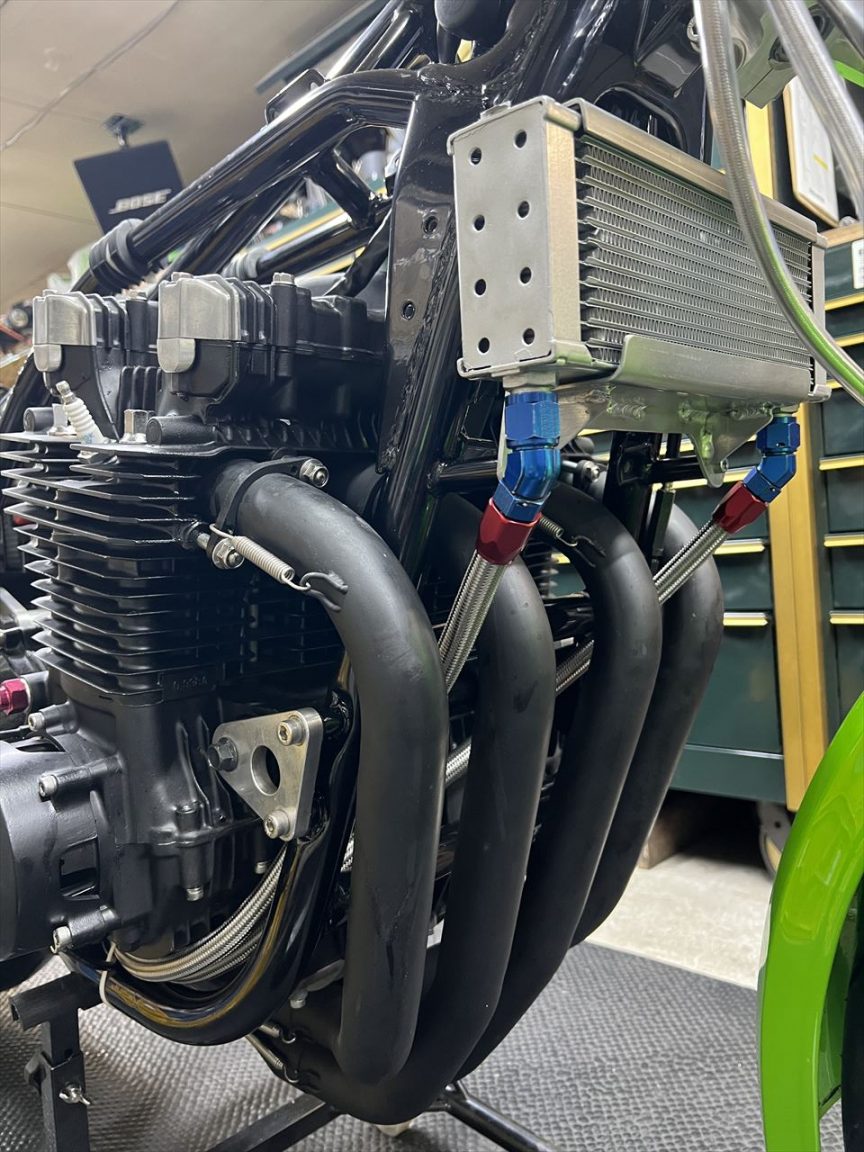

コア側はこんな感じ。

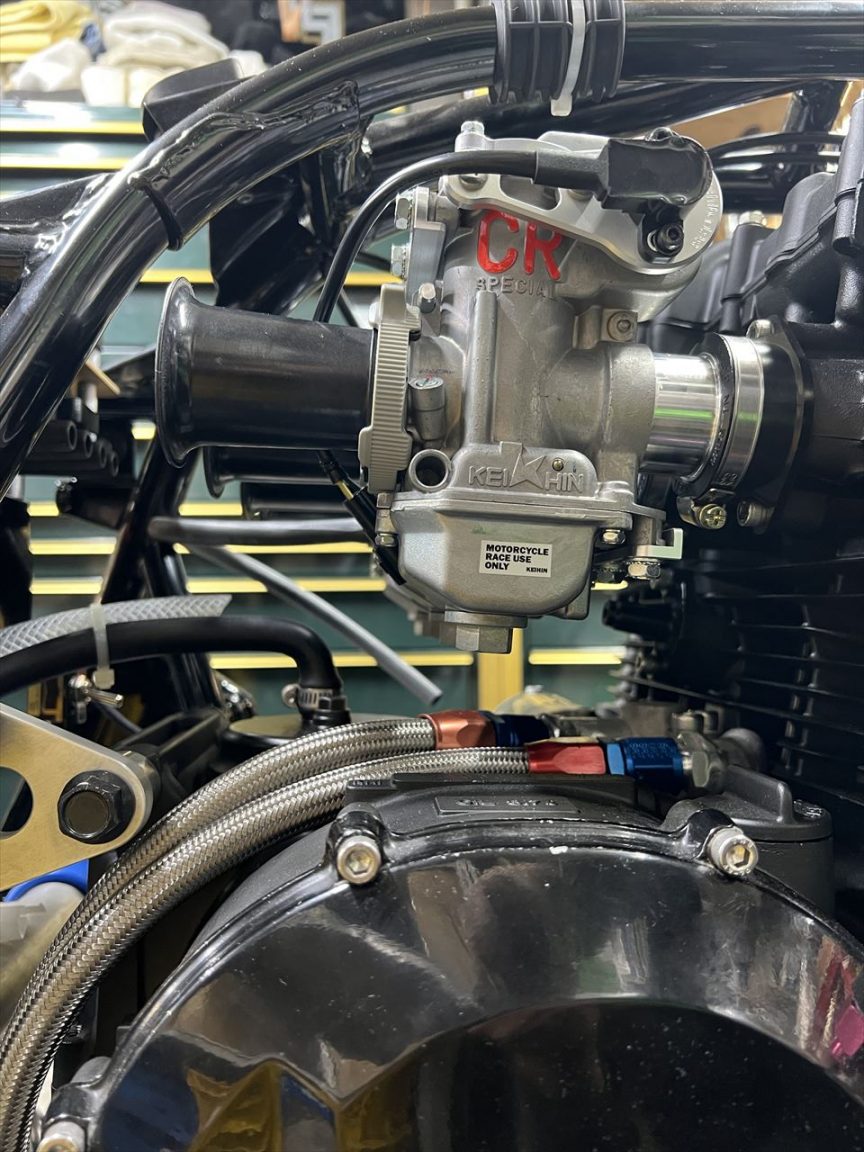

CR33キャブを取り付けます。

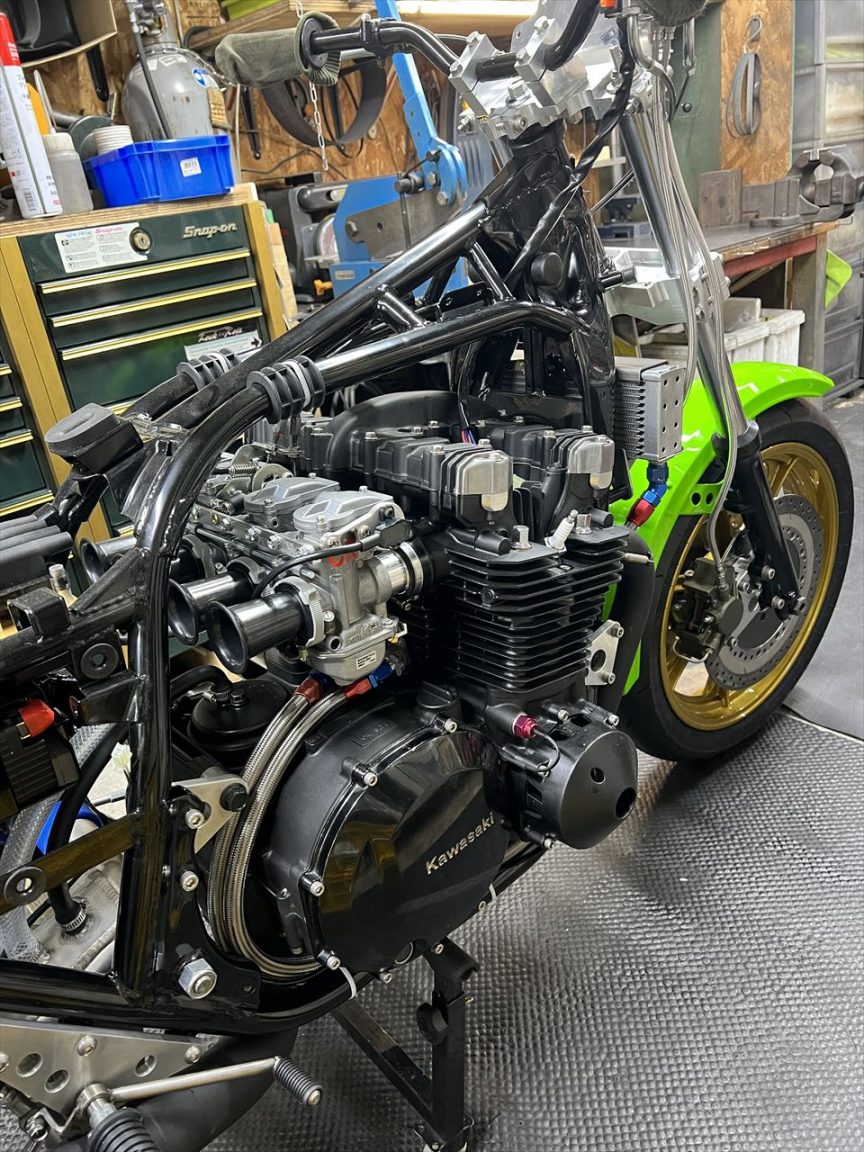

特製のオイル取り出しは、キャブ下のクリアランスを大きく取り、整備性を上げるためのものです。

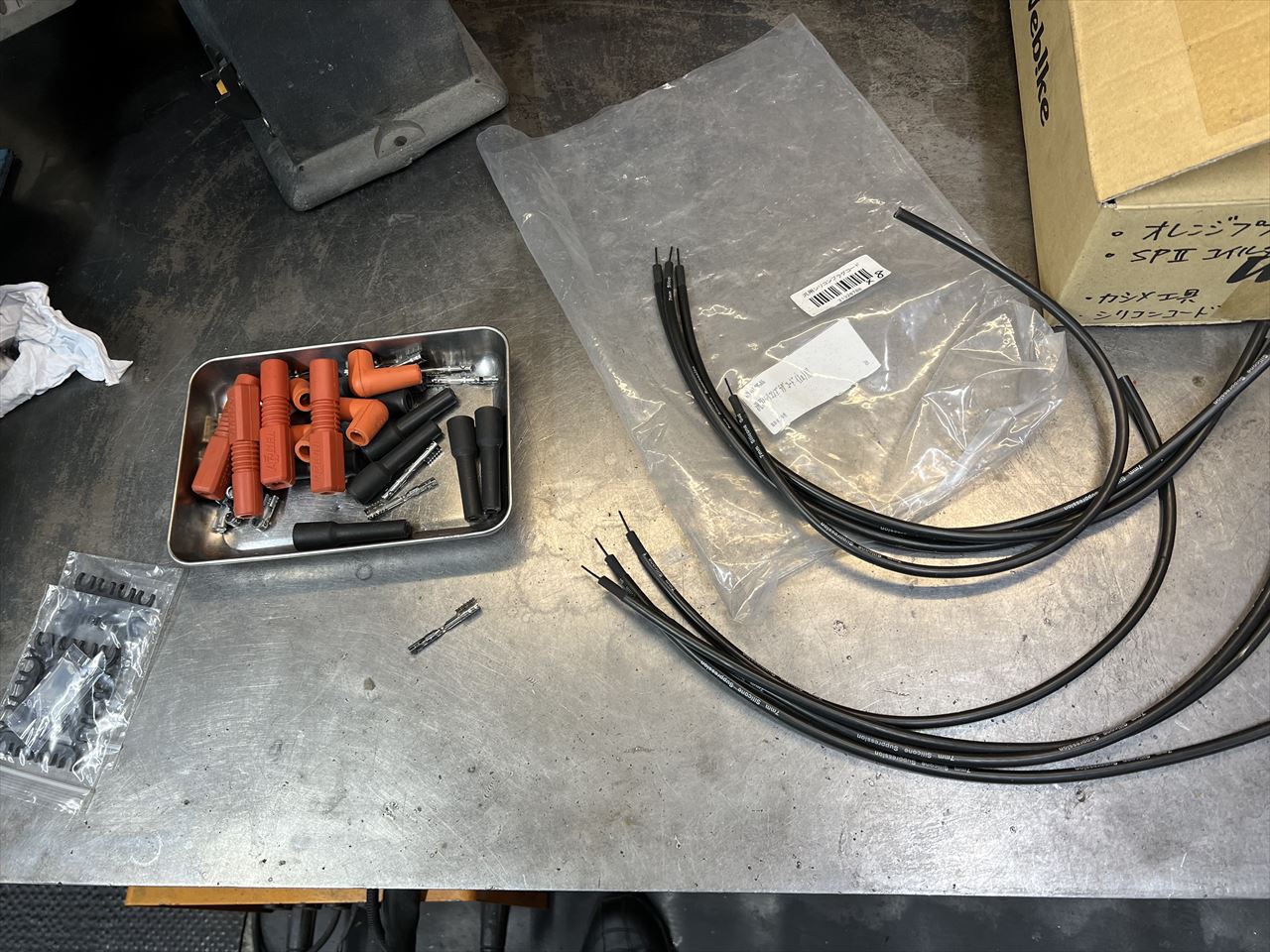

続いてツインプラグ用のプラグコードを製作します。ワークス車はシリコンのオレンジキャップにブラックシリコンコードがお約束です。素材はこちら。
コードにターミナルをカシメて付け、オレンジキャップを被せます。

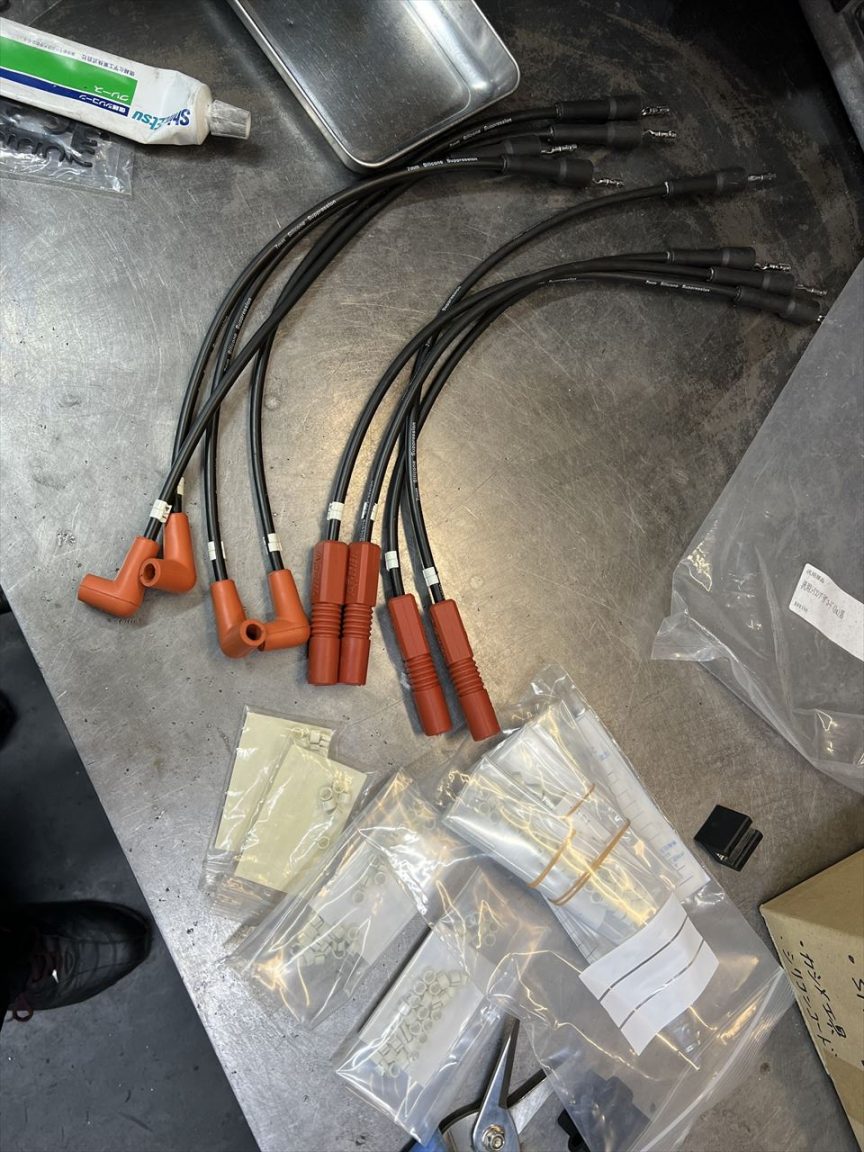

8本のコードが完成しました。

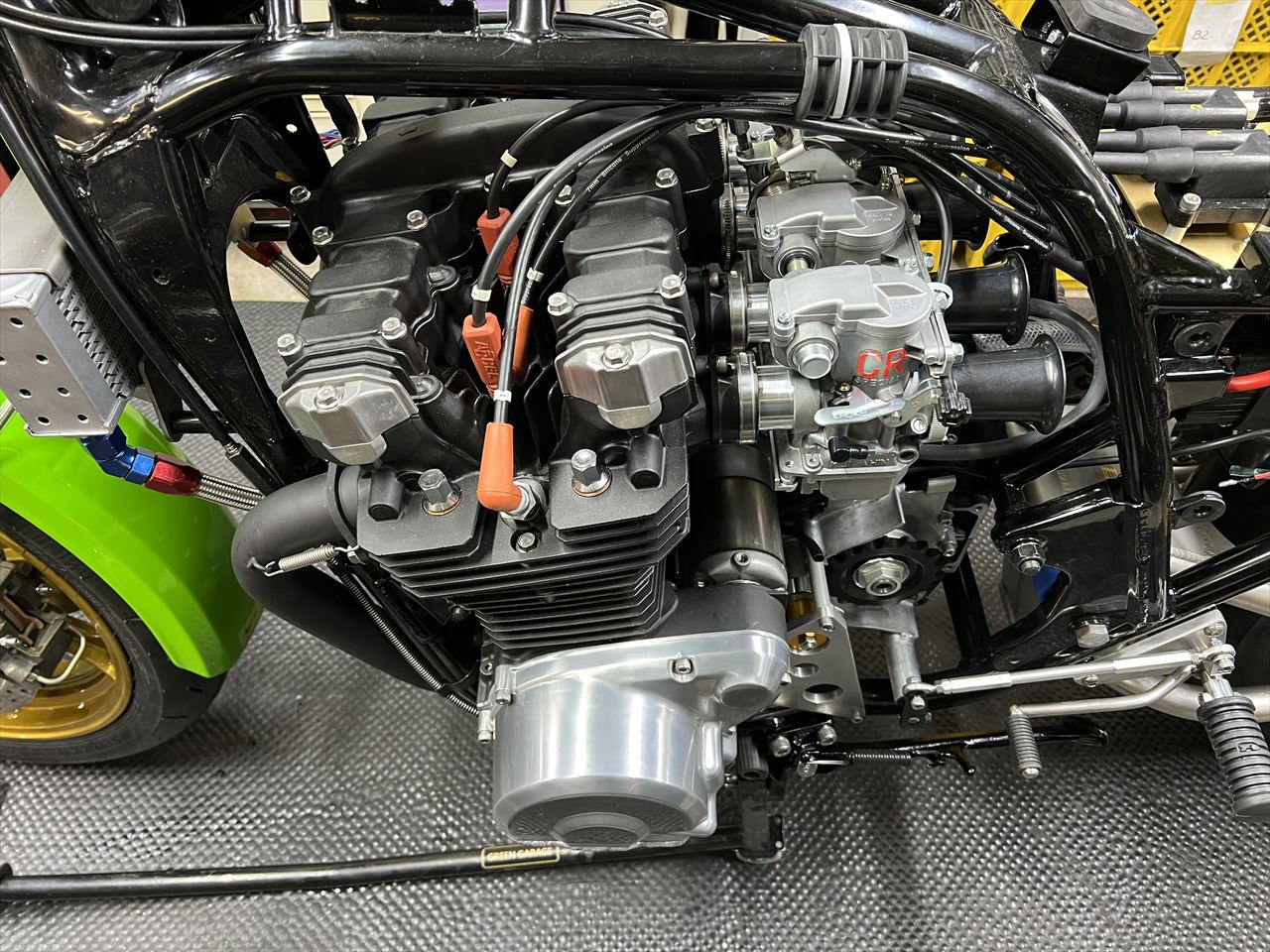

コードを取り付けます。

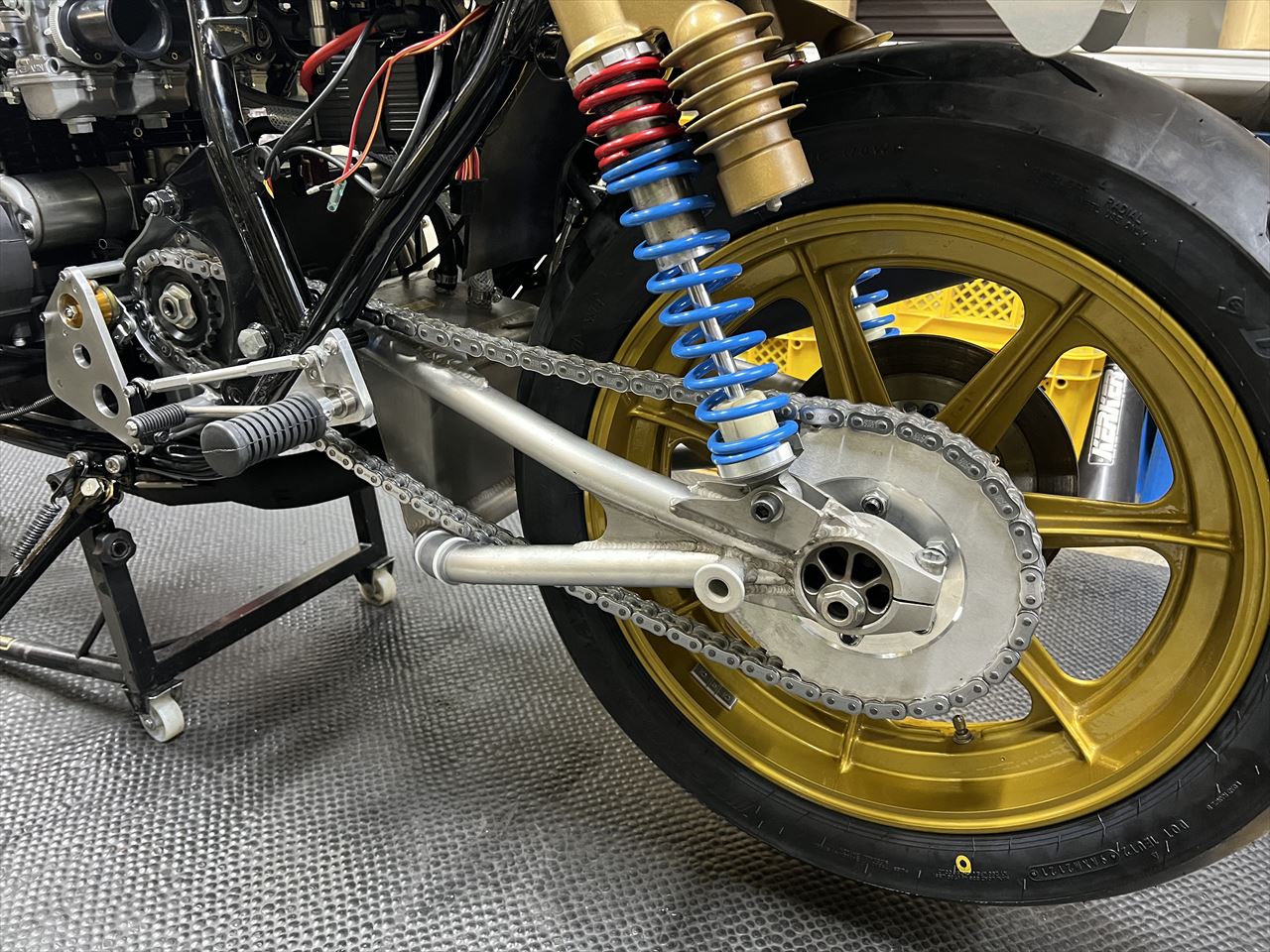

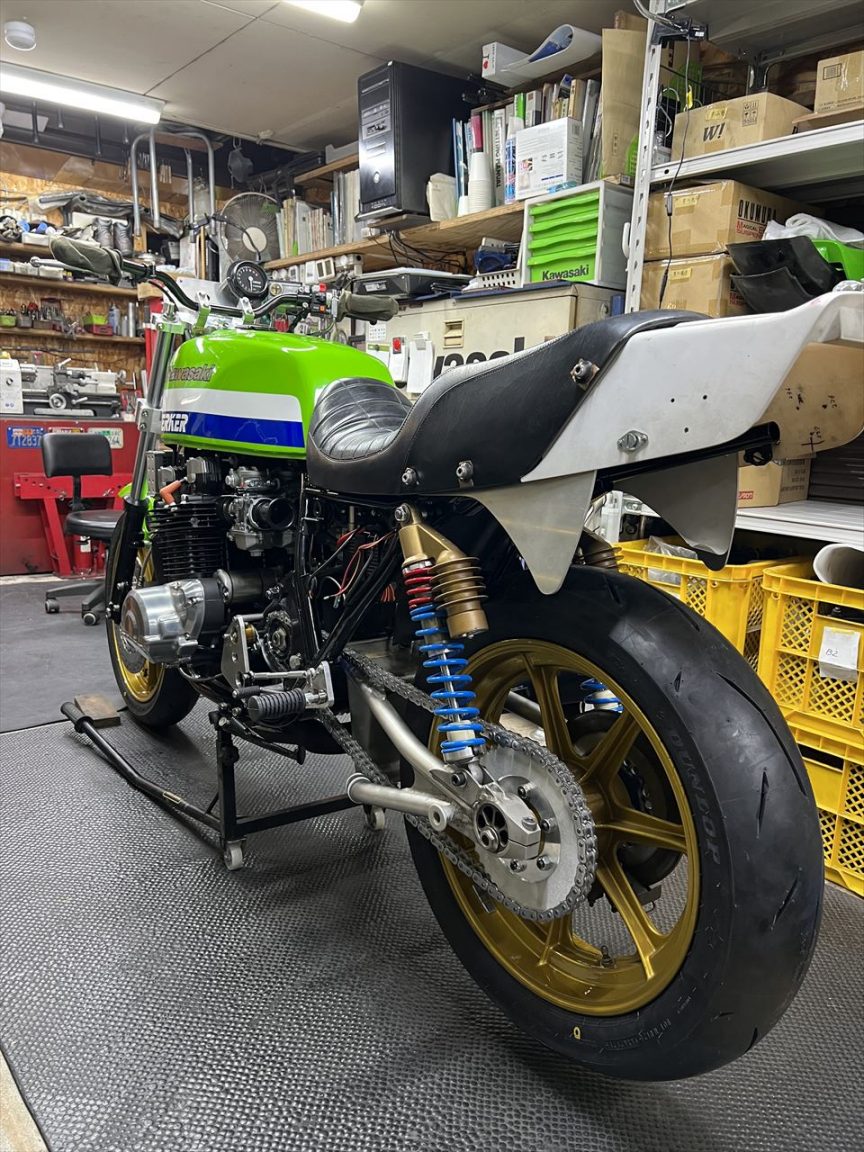

ドライブチェーンも取り付けます。

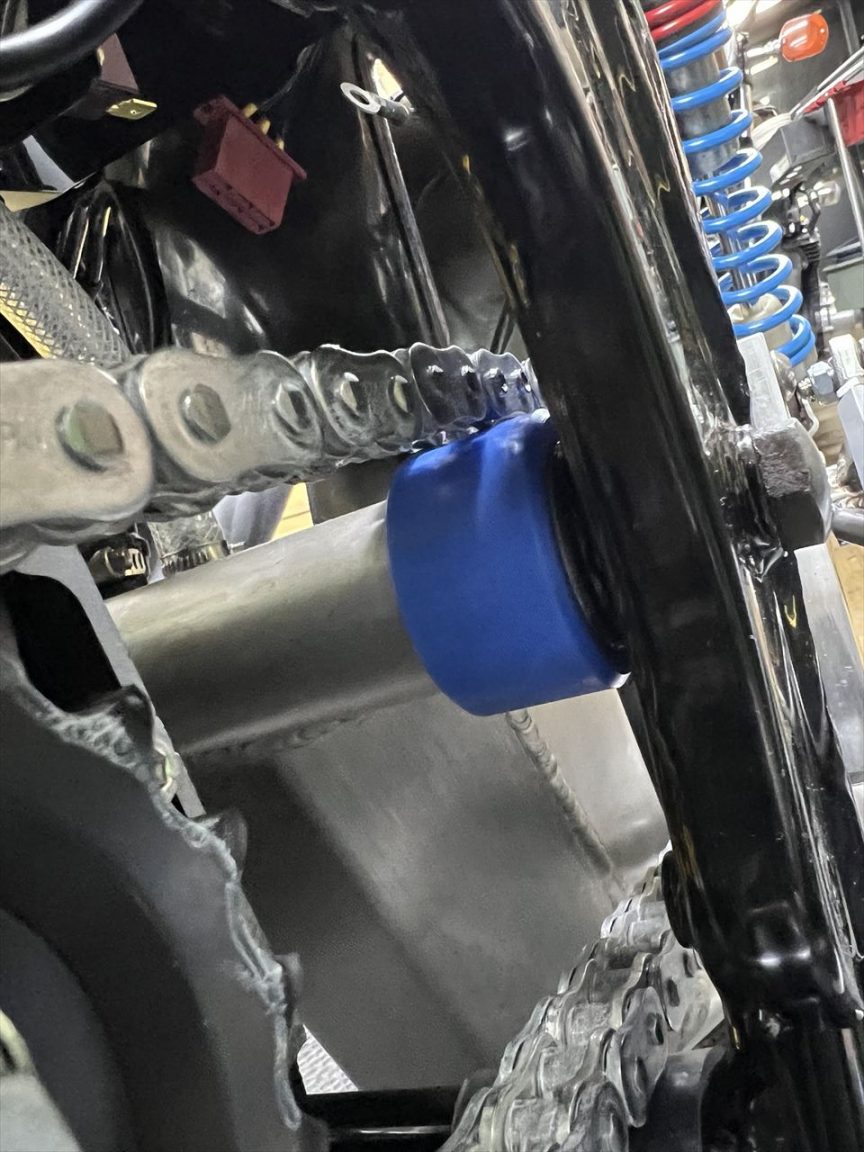

ピボット部のローラーはこんな感じ。

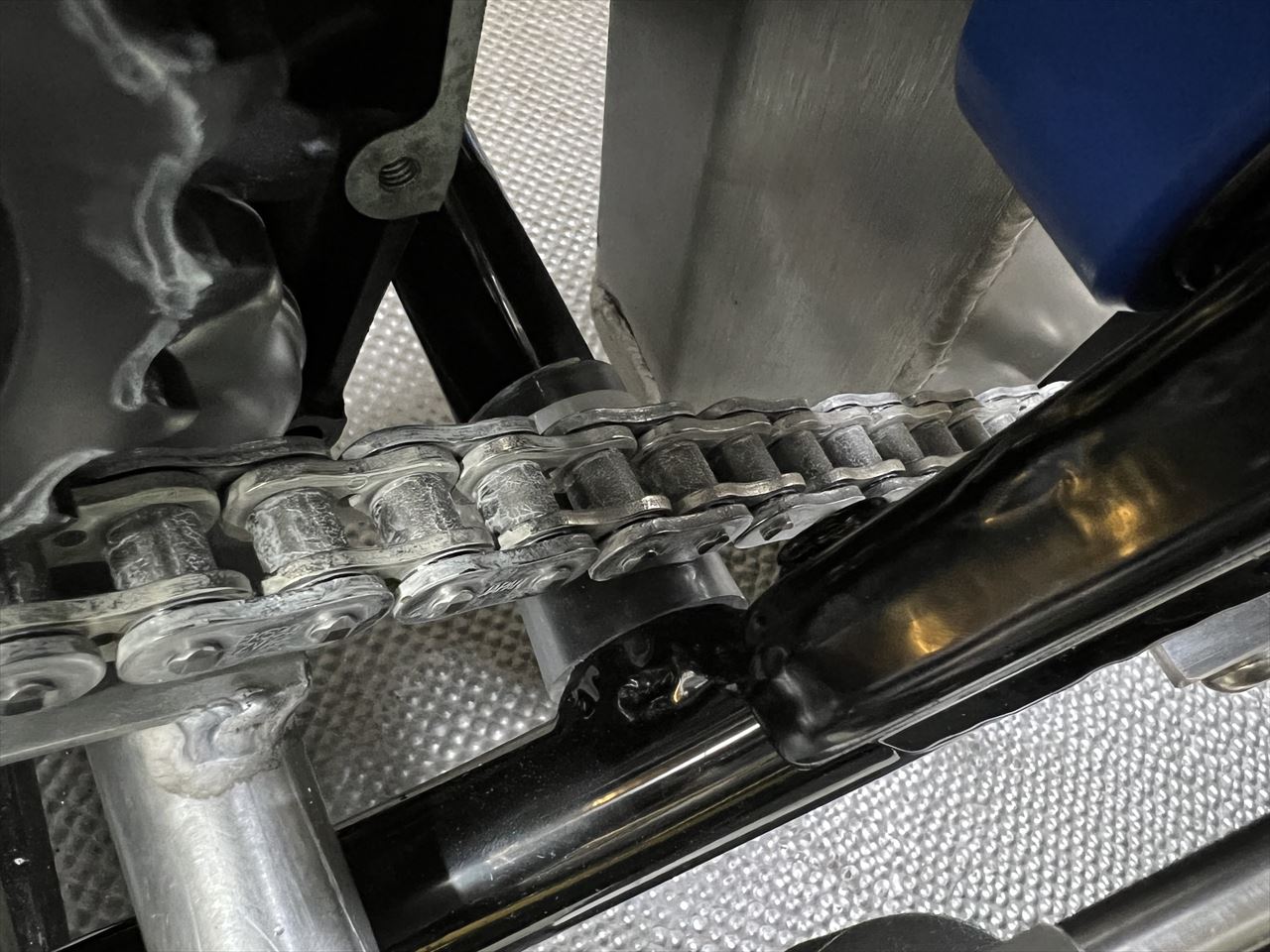

下のフレームには透明ホースを巻いてキズを防止します。

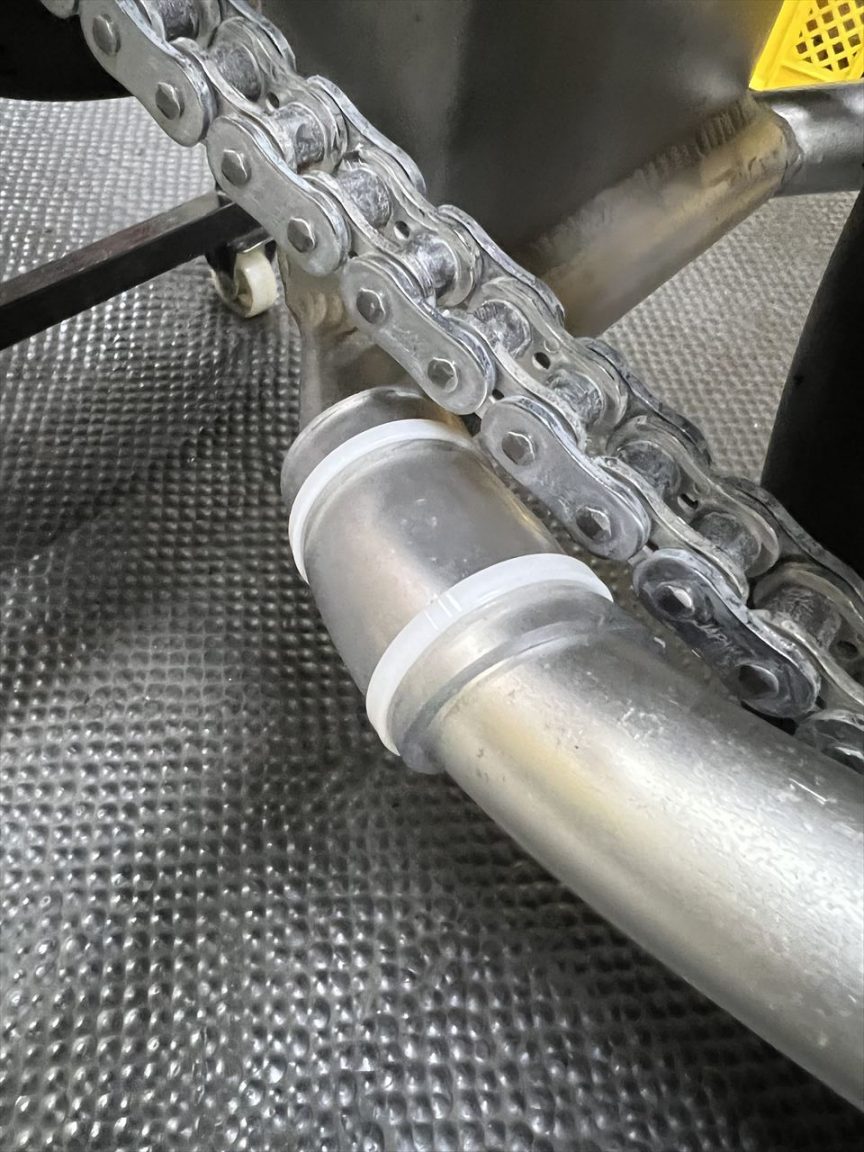

同じくスイングアーム下側にも透明ホースを巻いておきます。
