Z1000J2 Y.H様 ワークスS1仕様製作 モーリスホイールの加工



現行のドレミ製モーリスを加工して弊社のS1ローターを取り付けます。

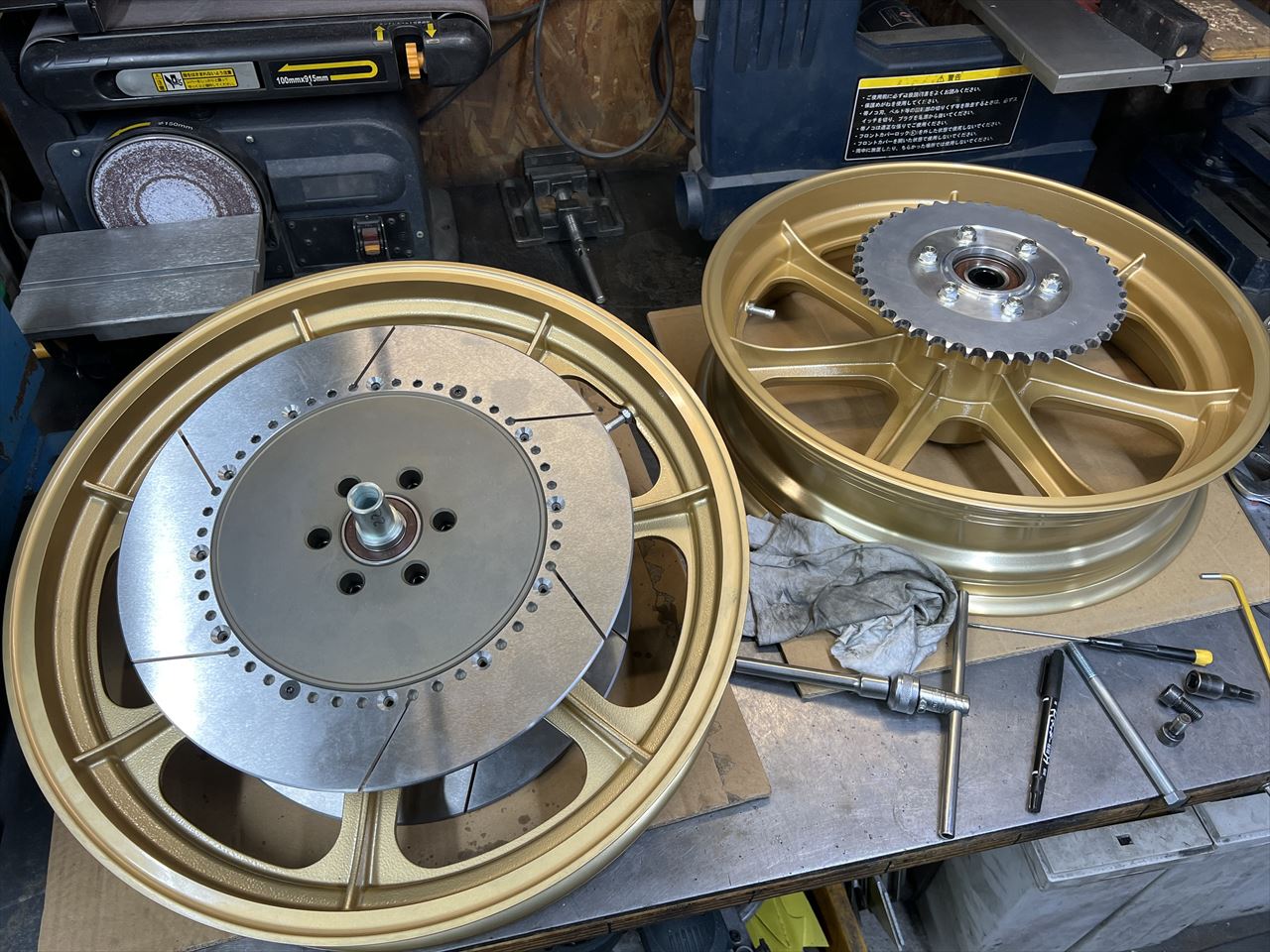

こちらがモーリスマグ専用に製作した前後S1ローターです。リヤのインナーはこのあとアルマイトします。

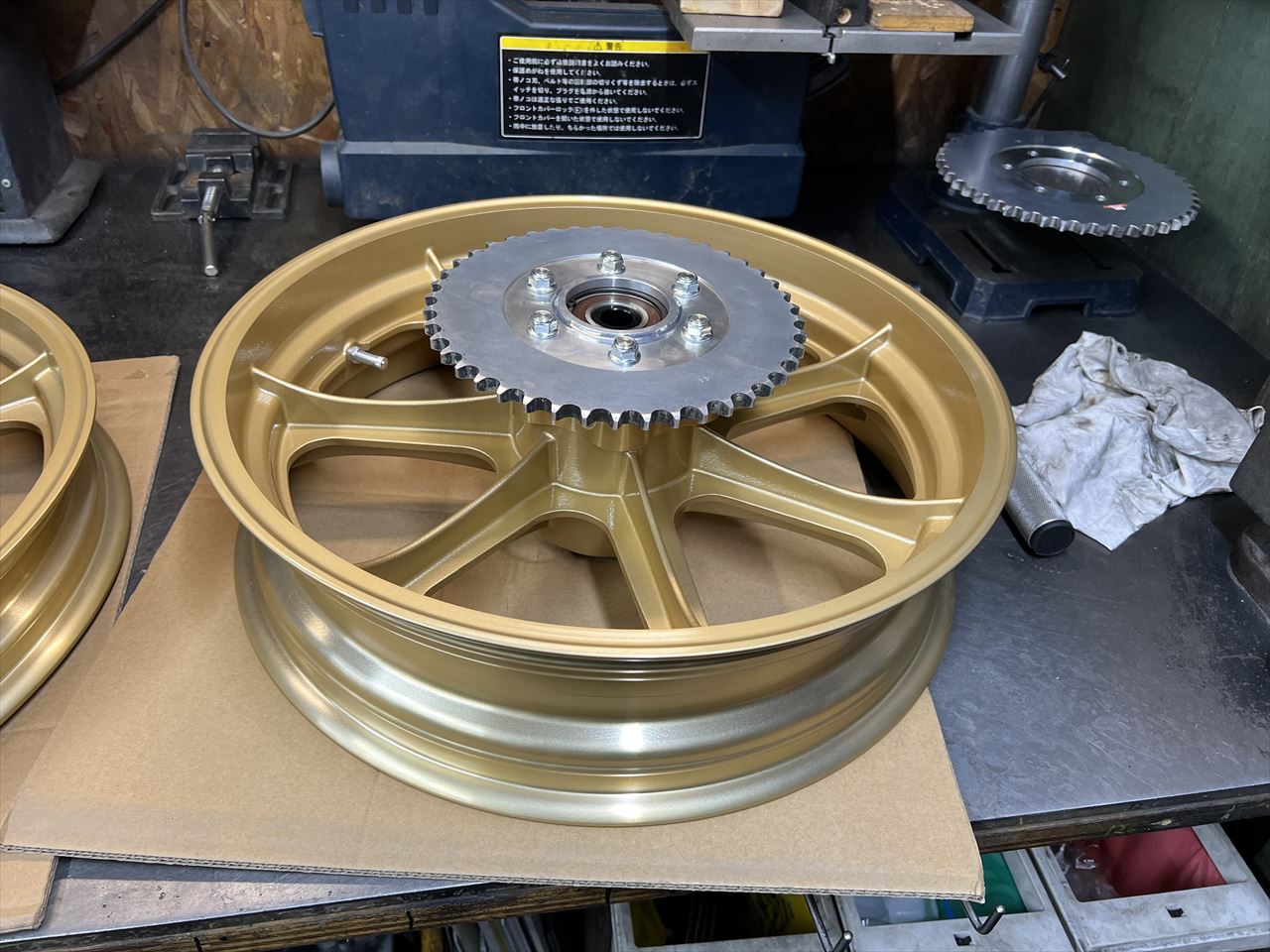

リヤスプロケは軽量穴の無いソリッド仕様。当時のレーサーイメージです。

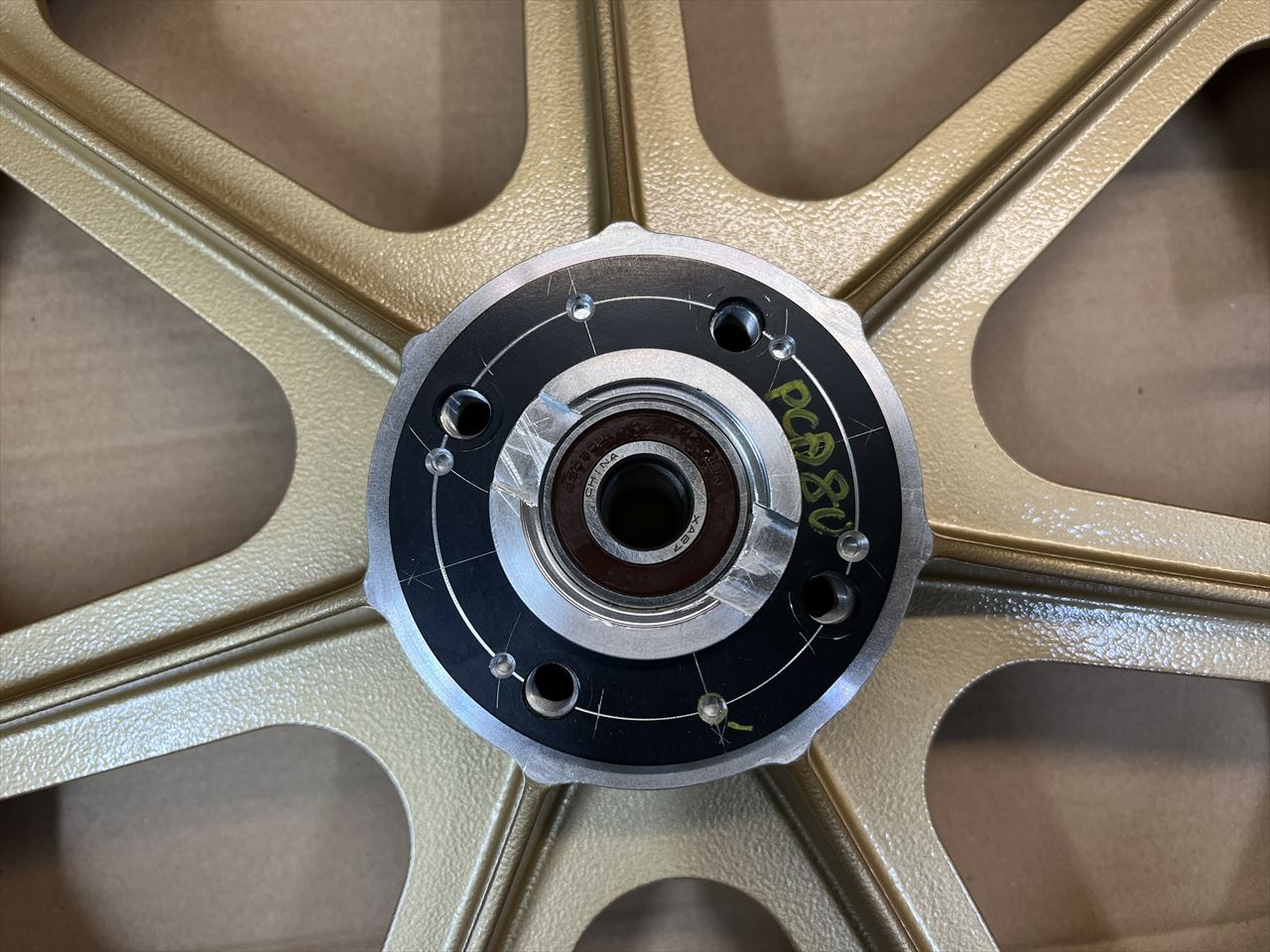

フロントローターの取り付けは6穴のイメージなので、現状のM10×4穴をM8×6穴に改造します。先ずは治具を使って下穴を開けます。



ボルトを立てて垂直の目安にします。

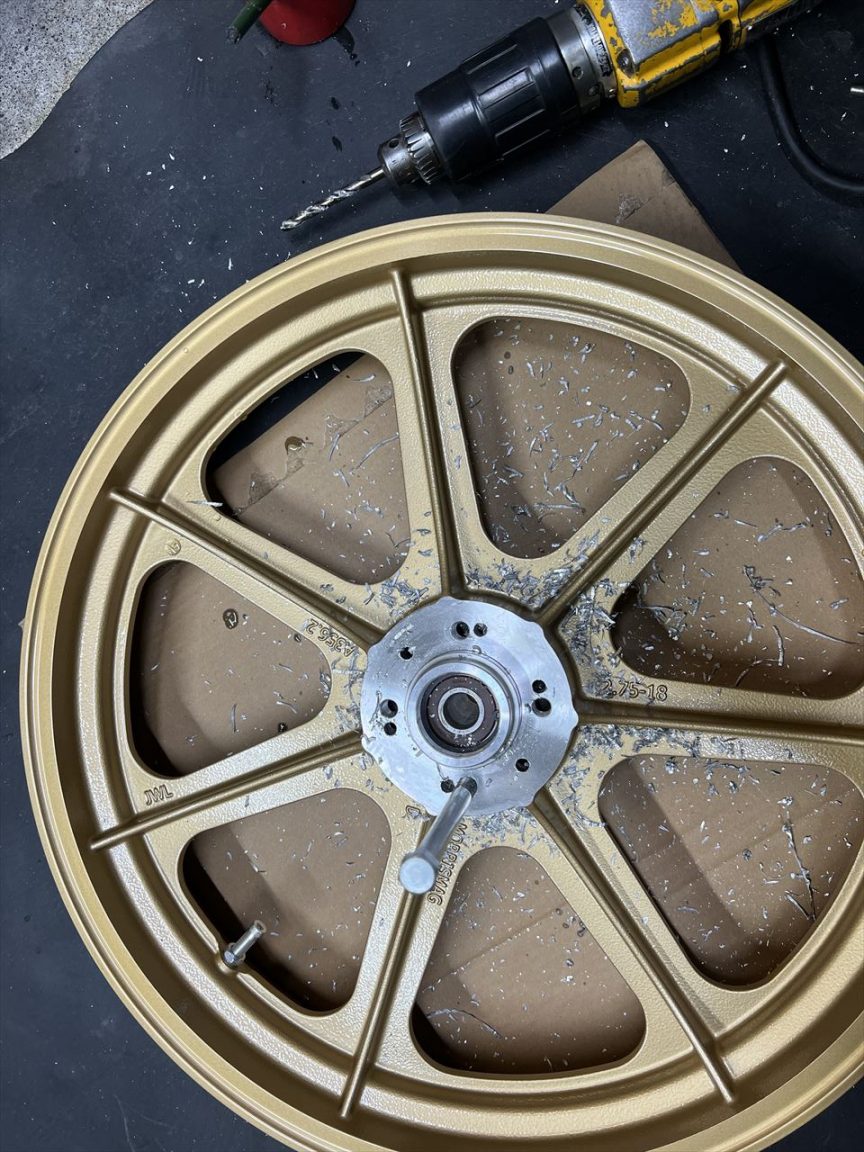

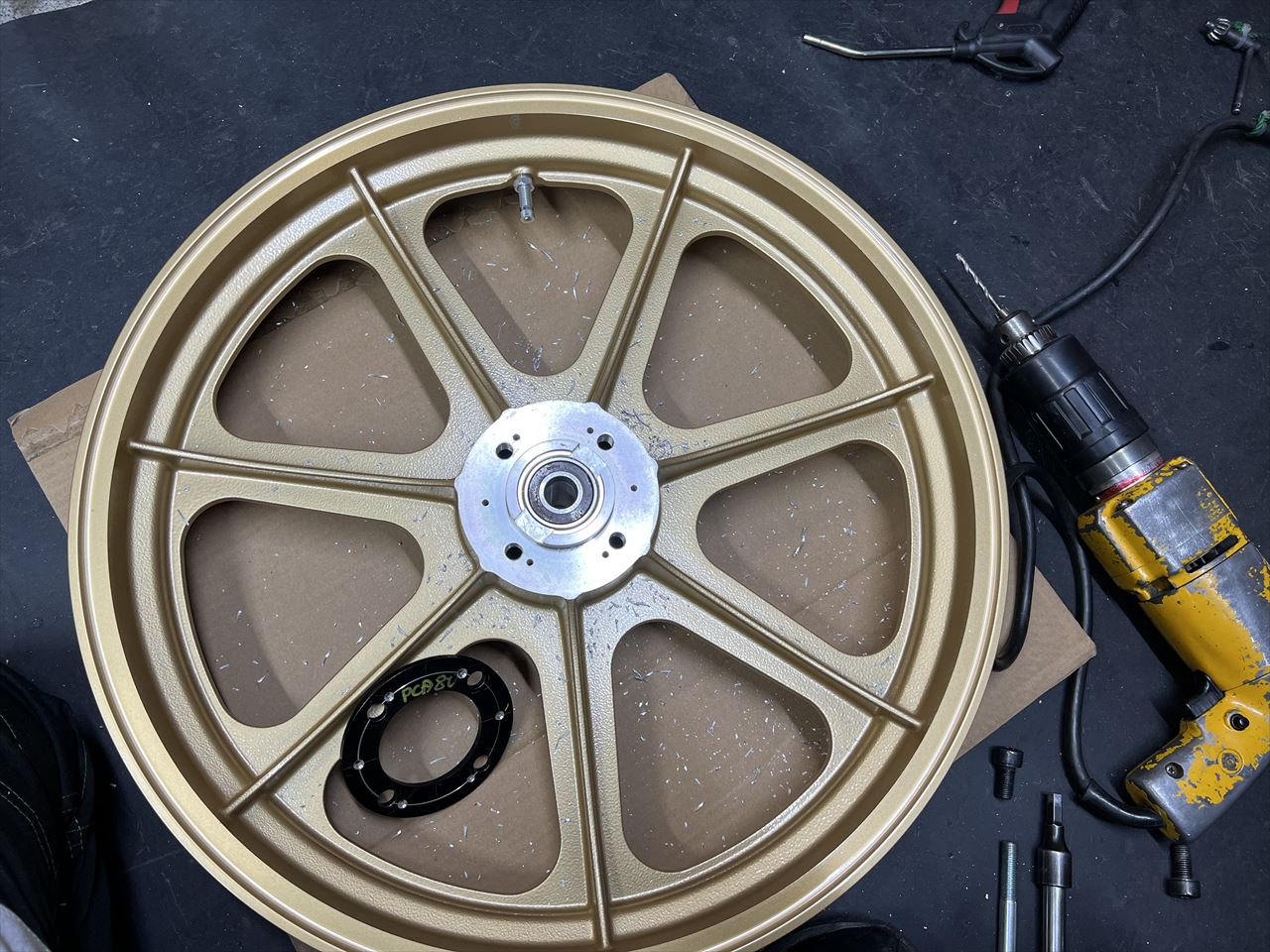

6個の下穴が開きました。



そのあとM8ネジの下穴サイズに拡大します。

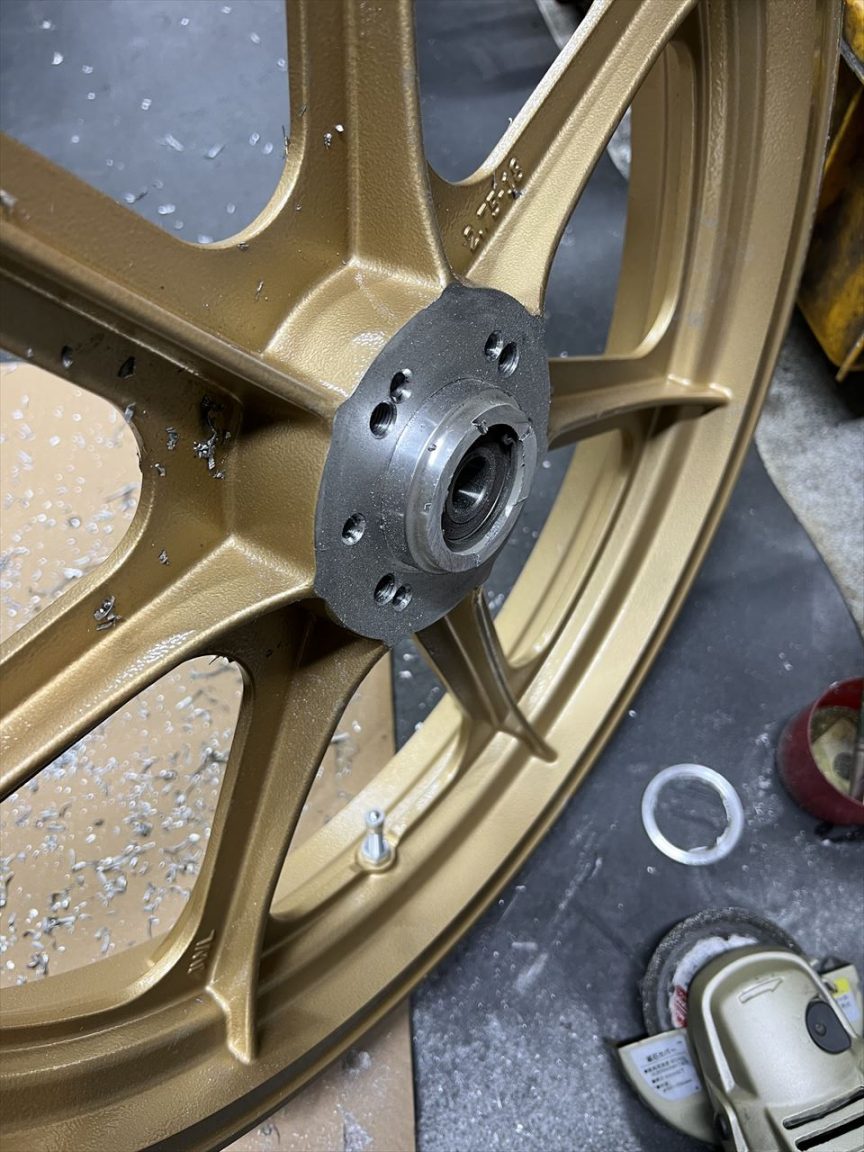

ハブの右側はツバが出っ張っているので少しカットします。

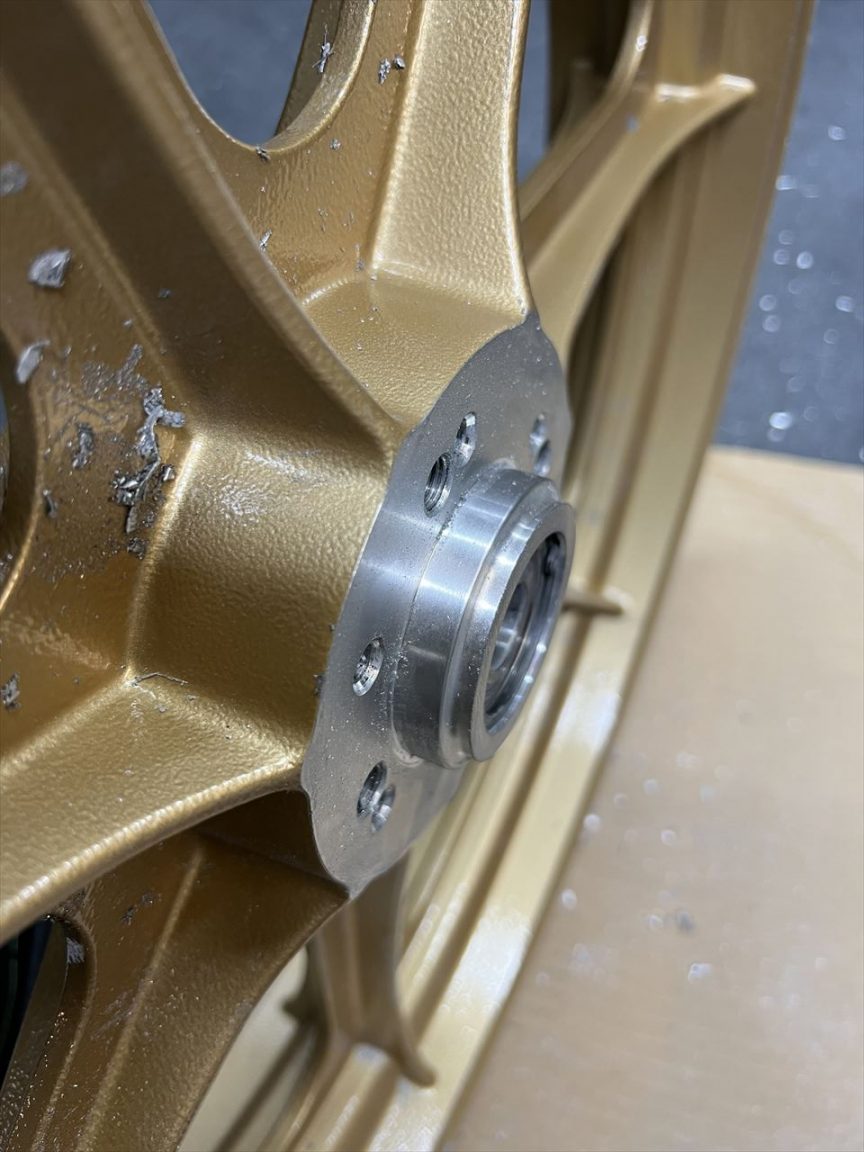

必要な高さまで削り、滑らかにします。



ローターの取付を確認します。

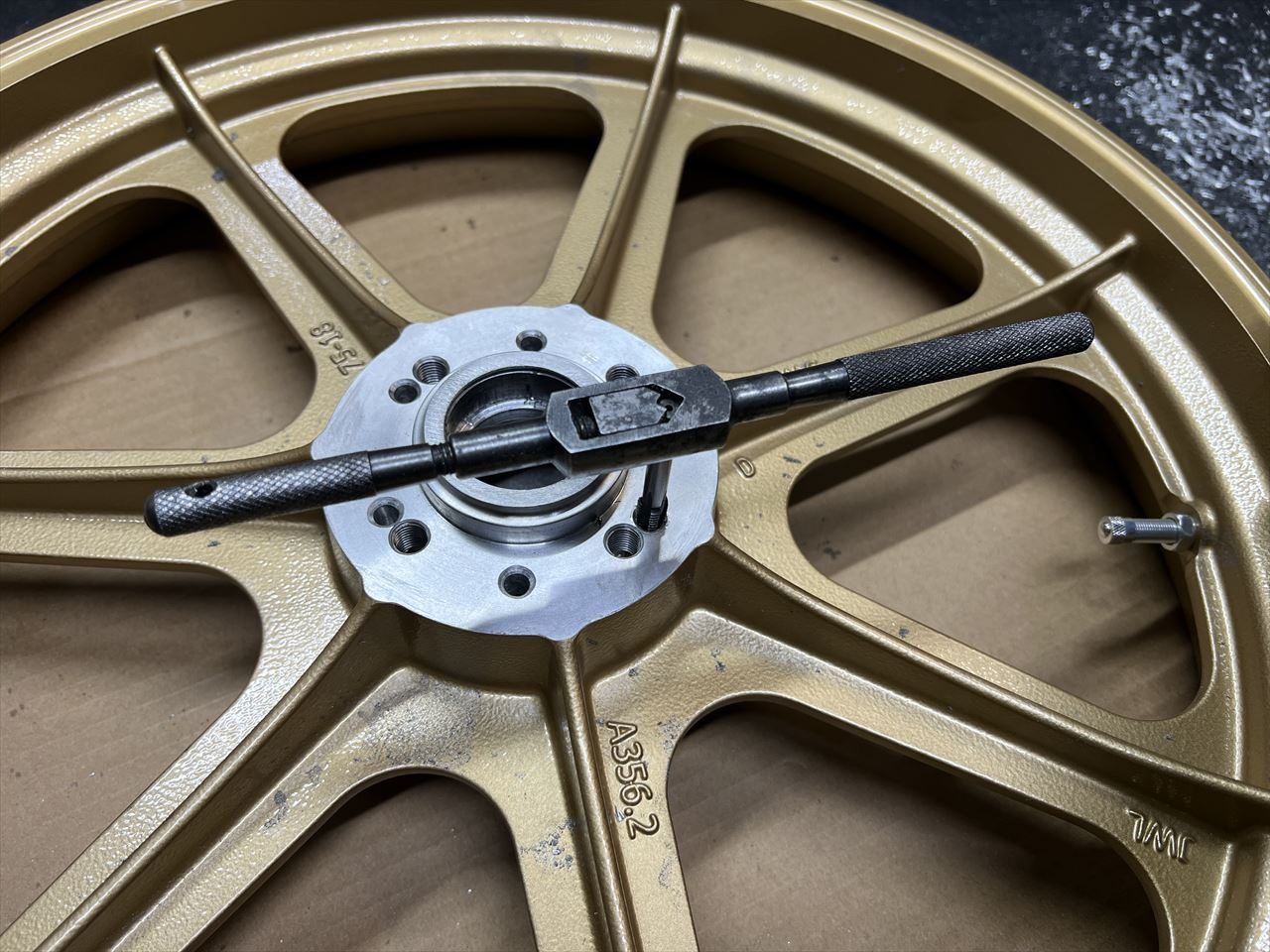

ホイール側のベアリングは取外し、タップでM8ネジを切ります。

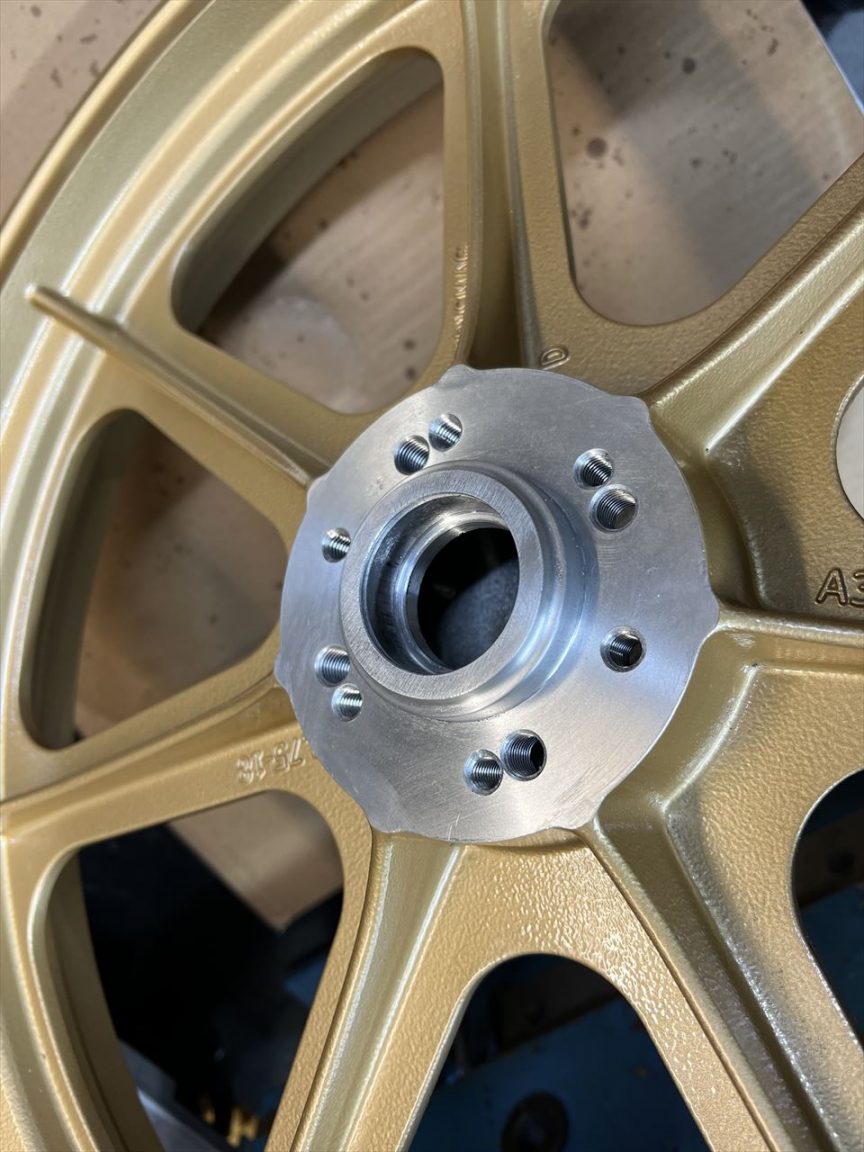

6穴化完成です。

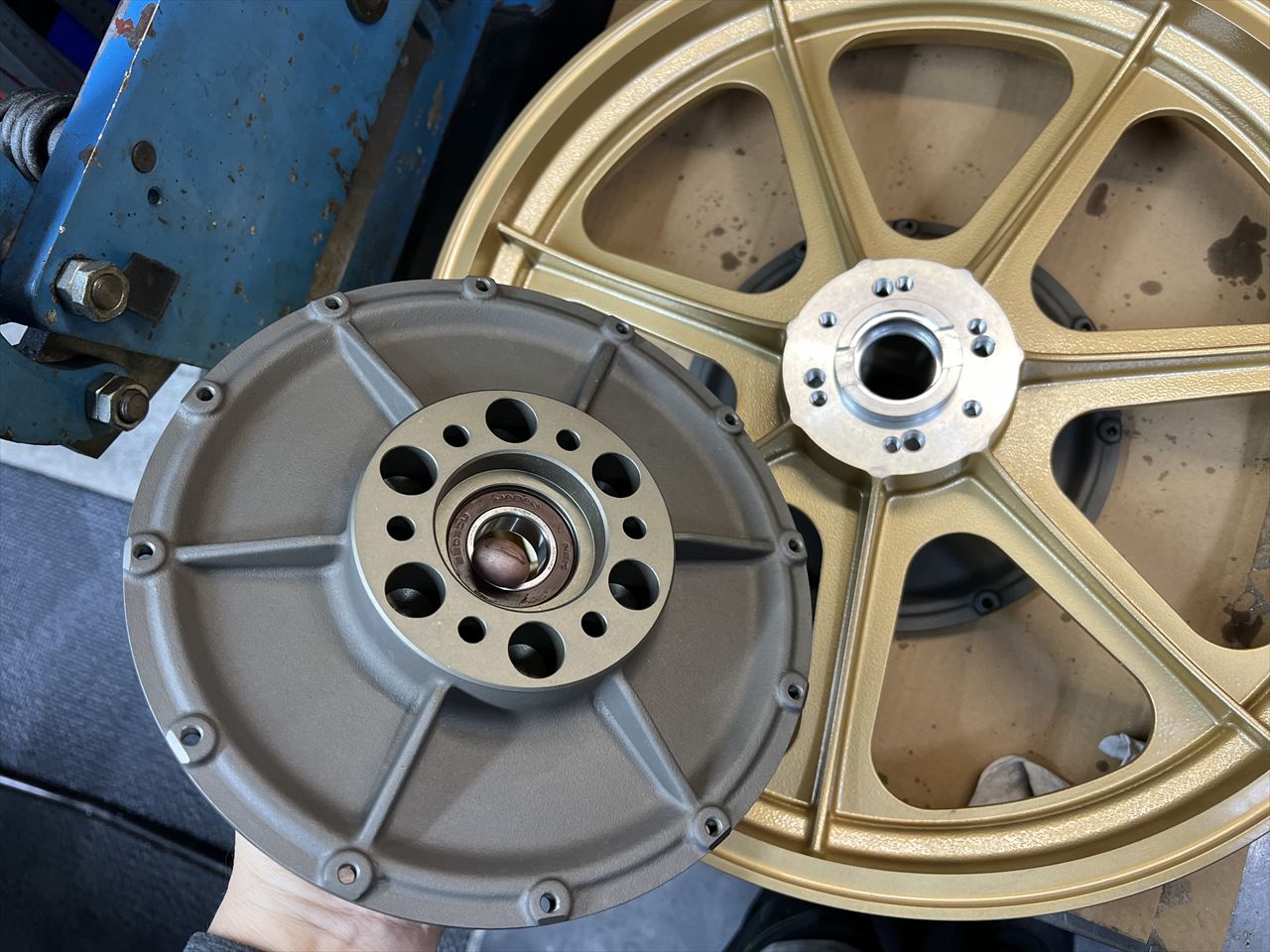

ホイールベアリングはインナーローター側に圧入します。裏側はこんな感じ。

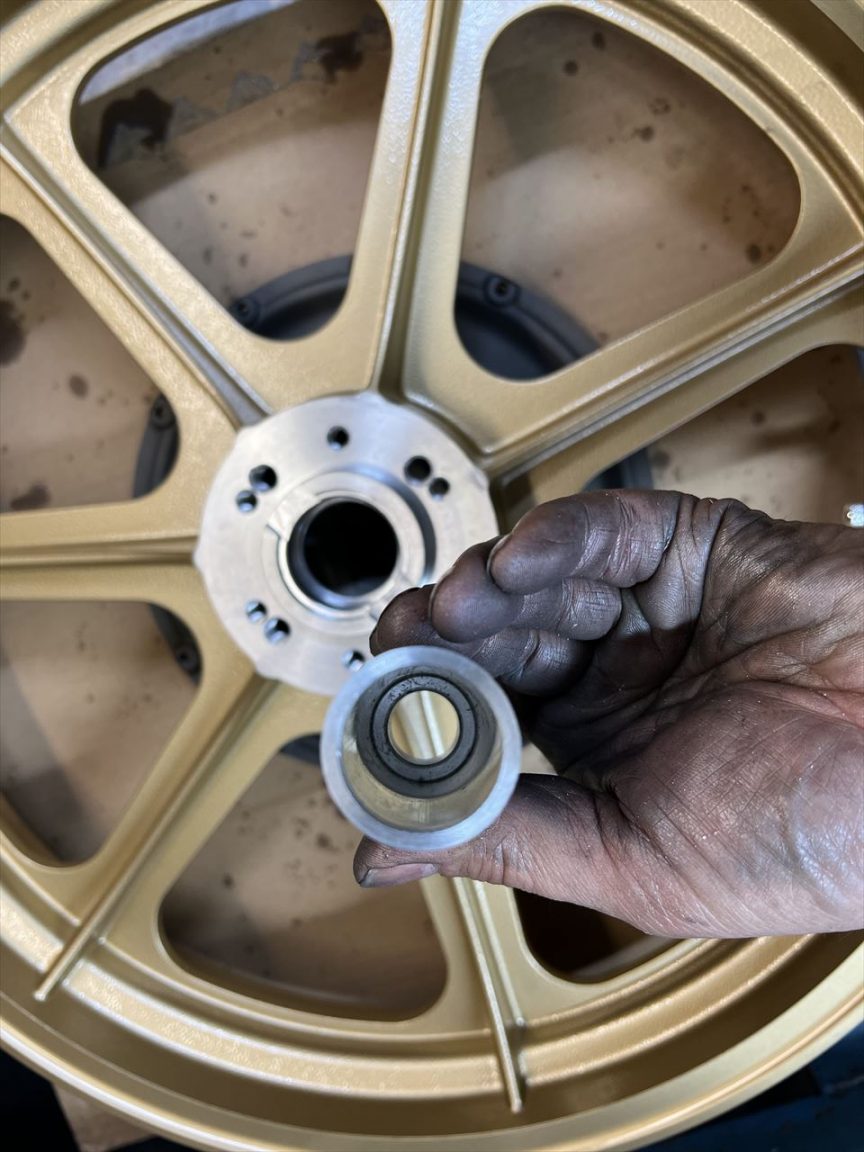

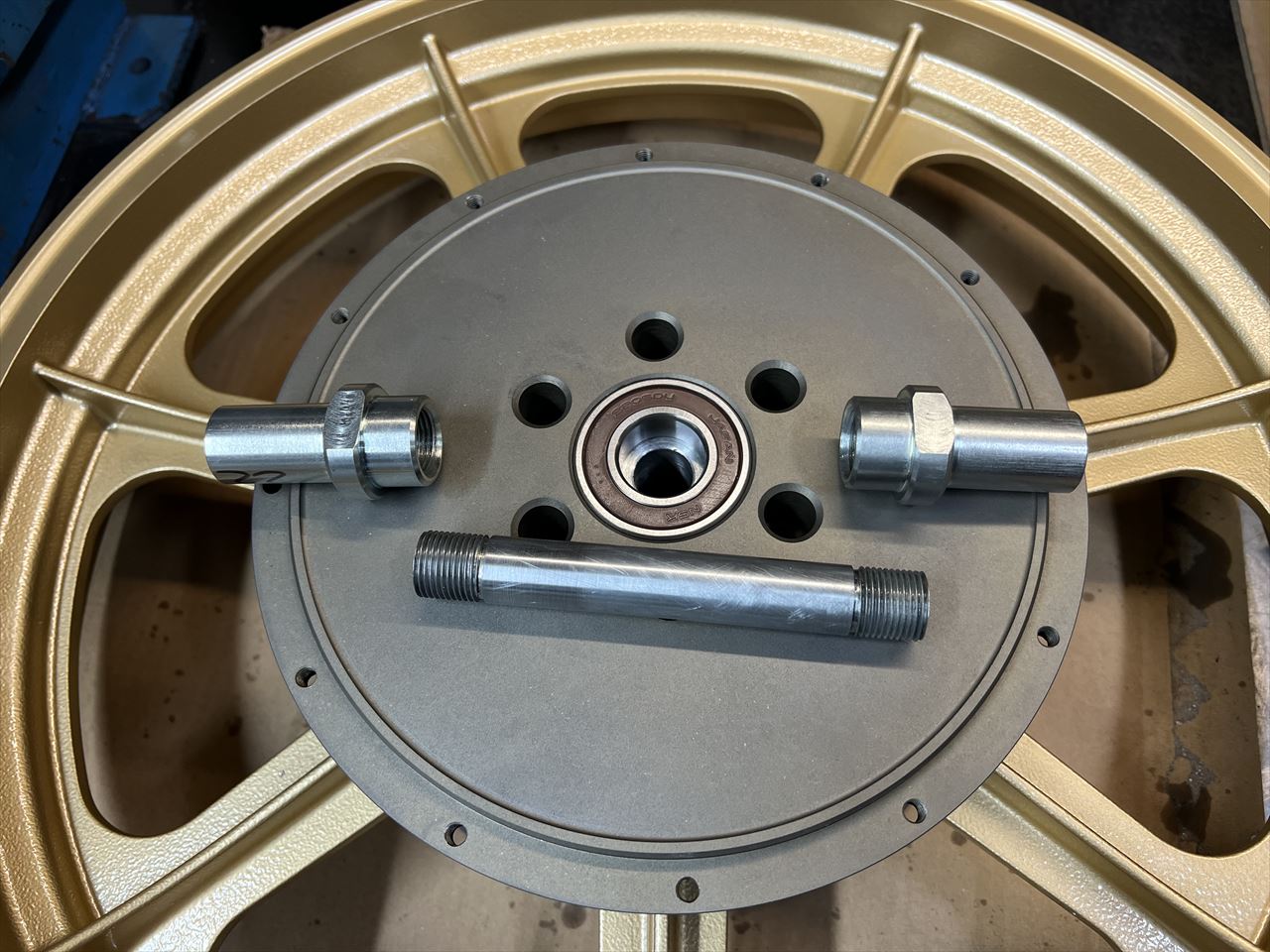

ディスタンスカラーを製作し、セットします。



アクスルシャフトは専用のφ18ミリ中空シャフトです。

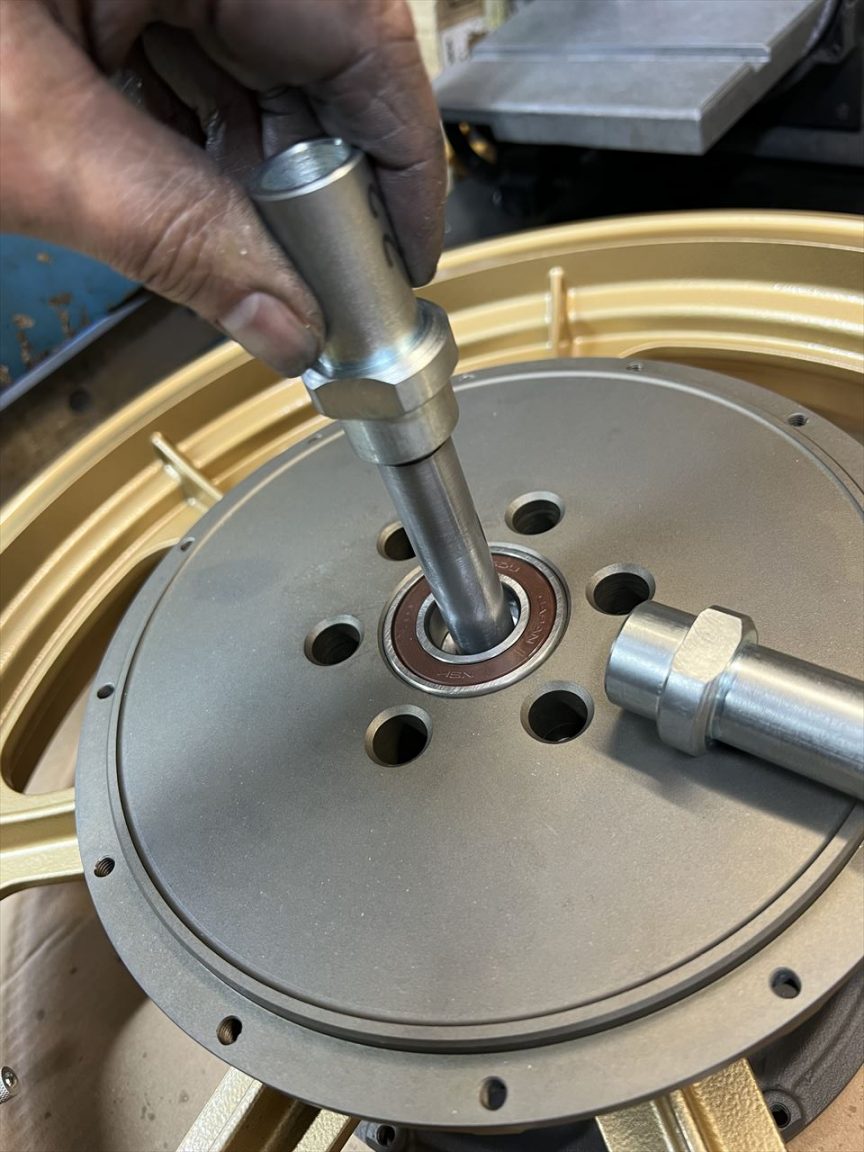

アクスルシャフトを挿入します。ベアリングは最大限外側にあるので、フロントアクスルの剛性は飛躍的に上がります。

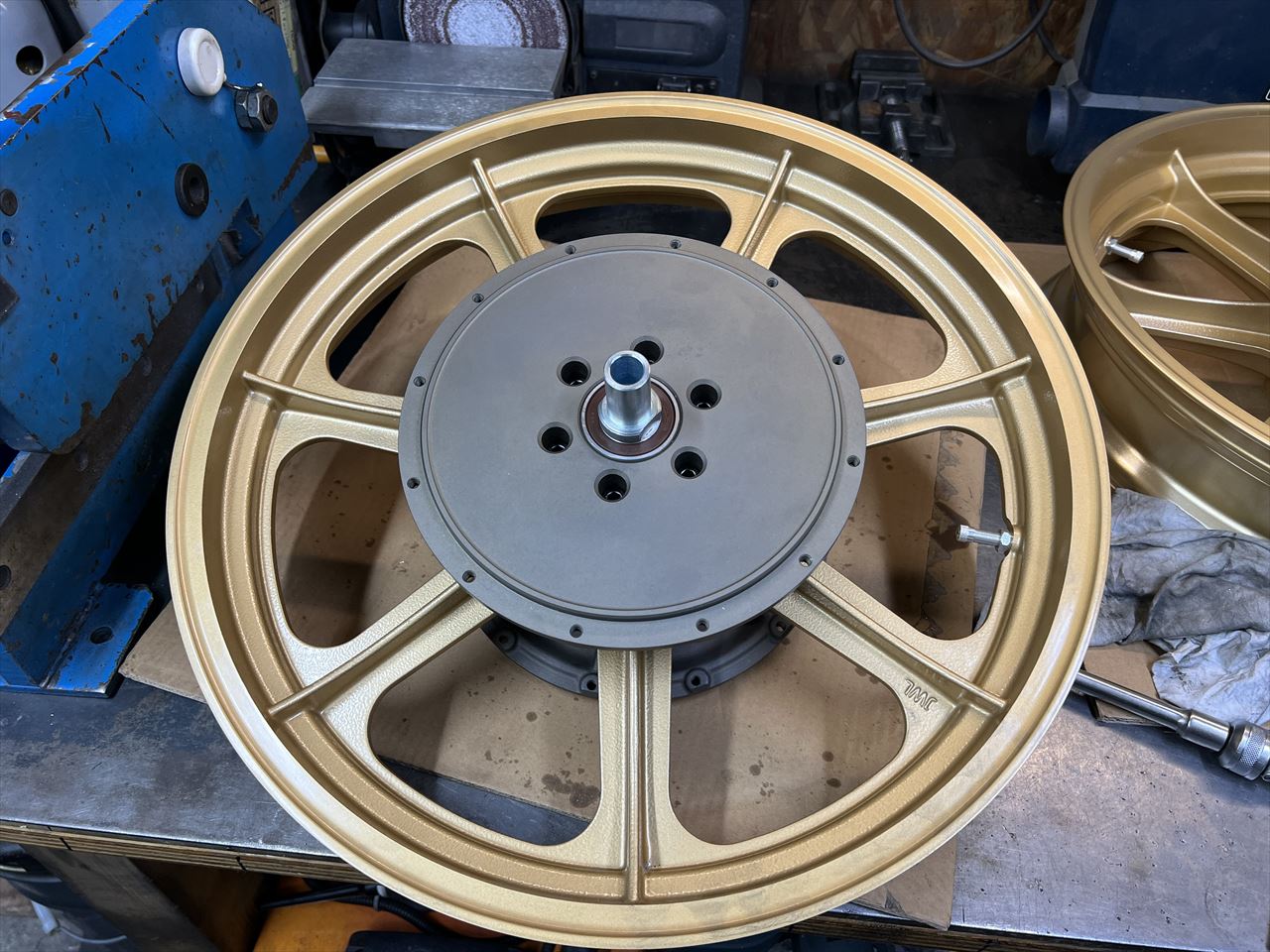

モーリスマグの6穴S1ローター化が完成しました。

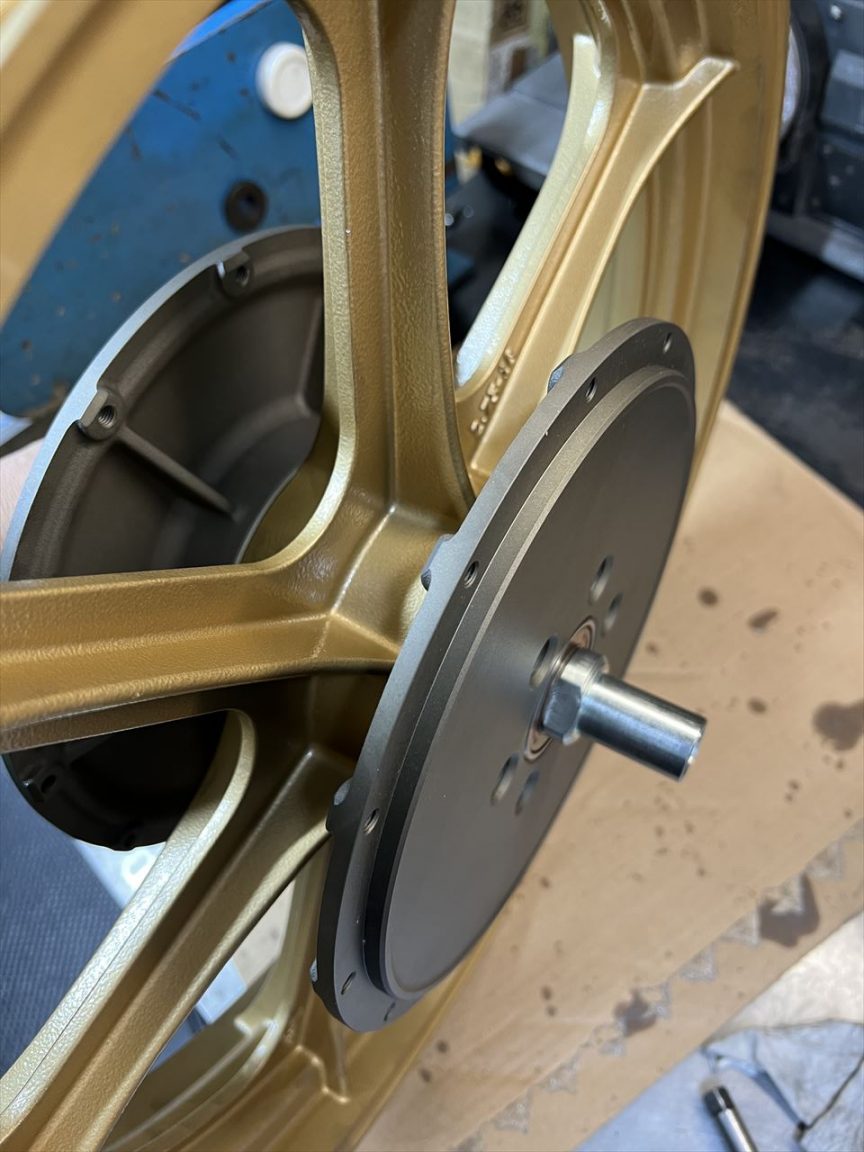

鋳物のインナーローターは、内側のリブもS1風。

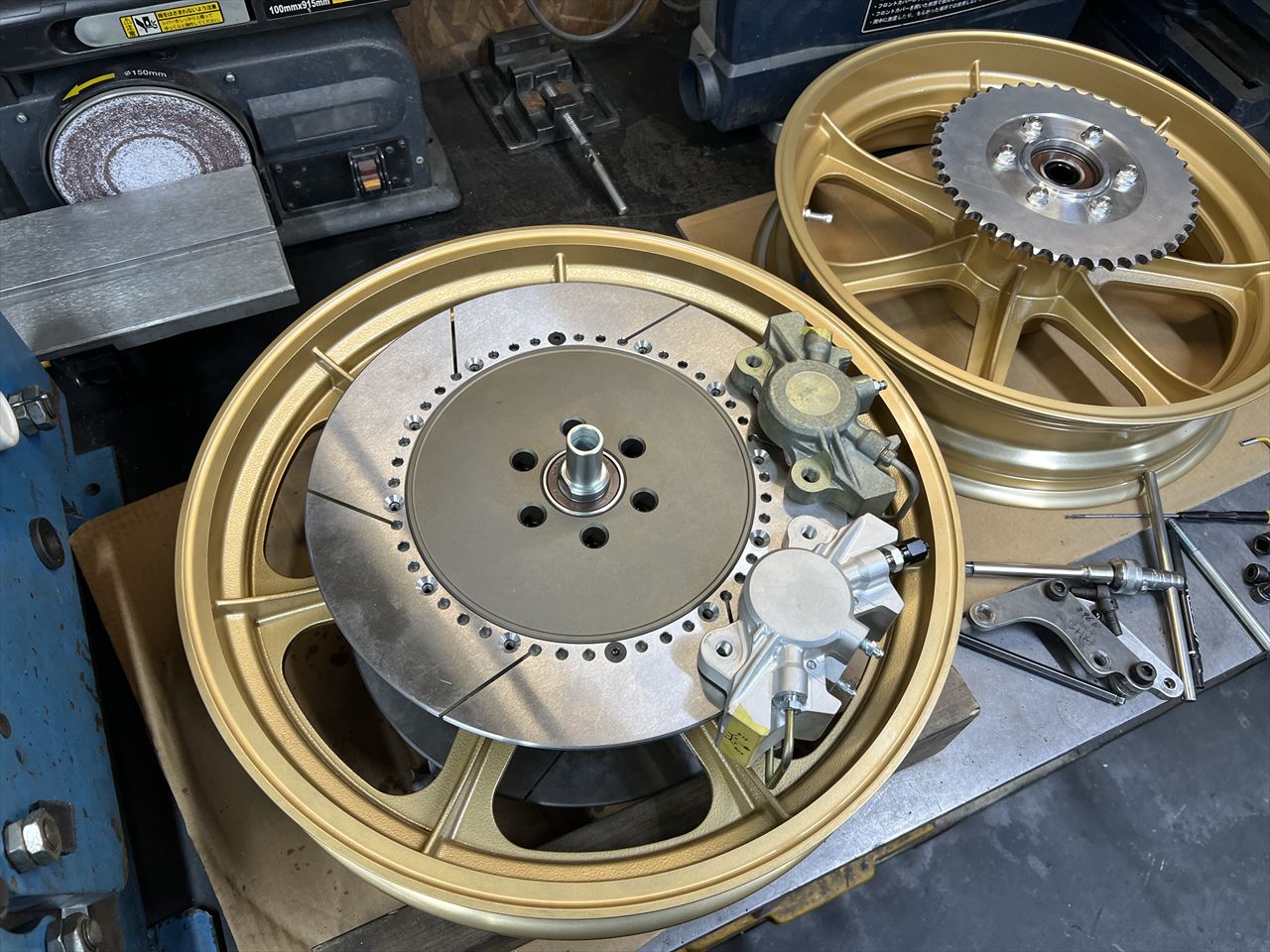

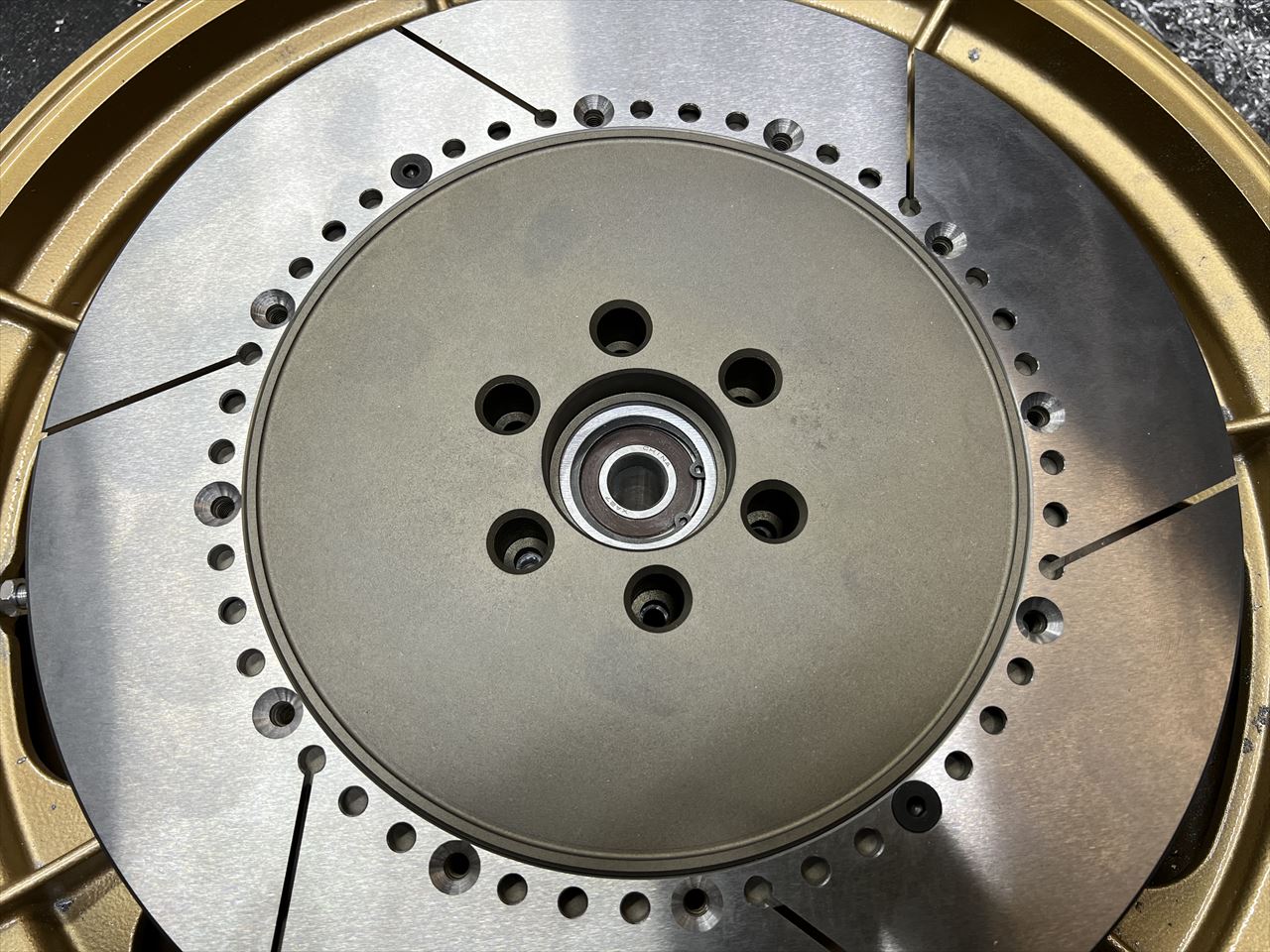

アウターローターをセットします。アウターはS1と同形状のφ330ミリ。材質はプラスミュー製の全日本スーパーバイク品質のステンレスです。



ロータースパンは外々で130ミリと超ワイド。S1キャリパーを使うには必須の仕様です。
