Z1R1 N.M様 CRキャブ取り付け



エンジンは内部の状態がいいので、腰上分解は見送ることになりましたので復元します。



キャブホルダーとテンショナーの取り付け面は、ガスケットを剥がしオイルストーンで面出ししておきます。

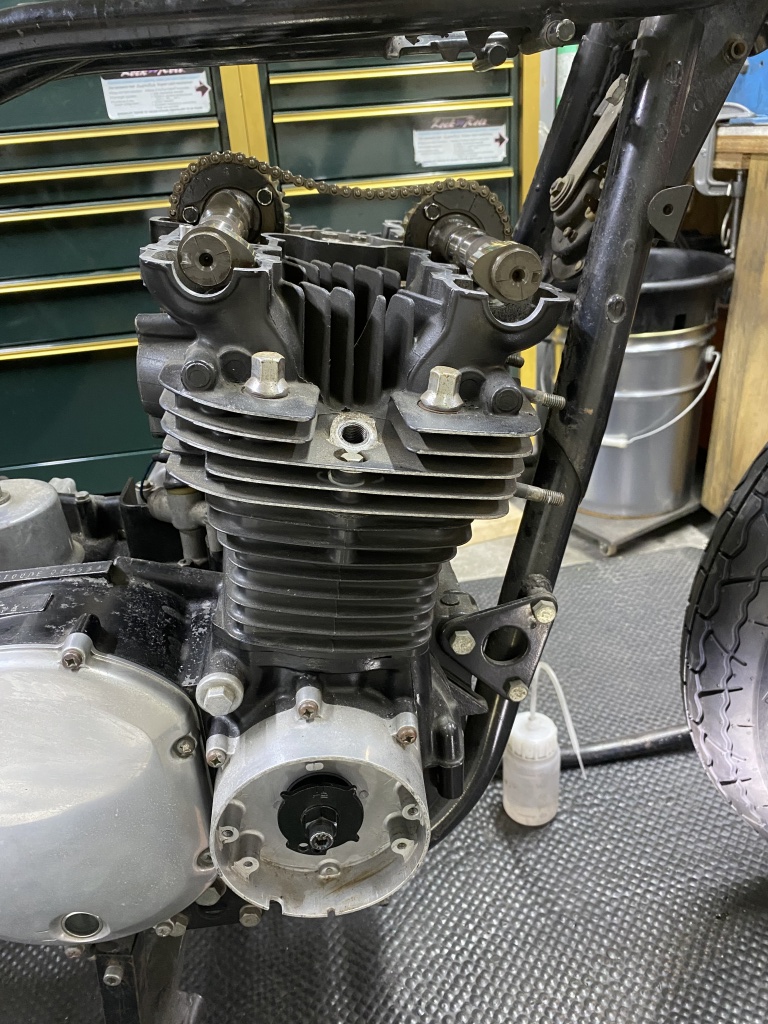

カムをのせ、バルブタイミングを合わせます。

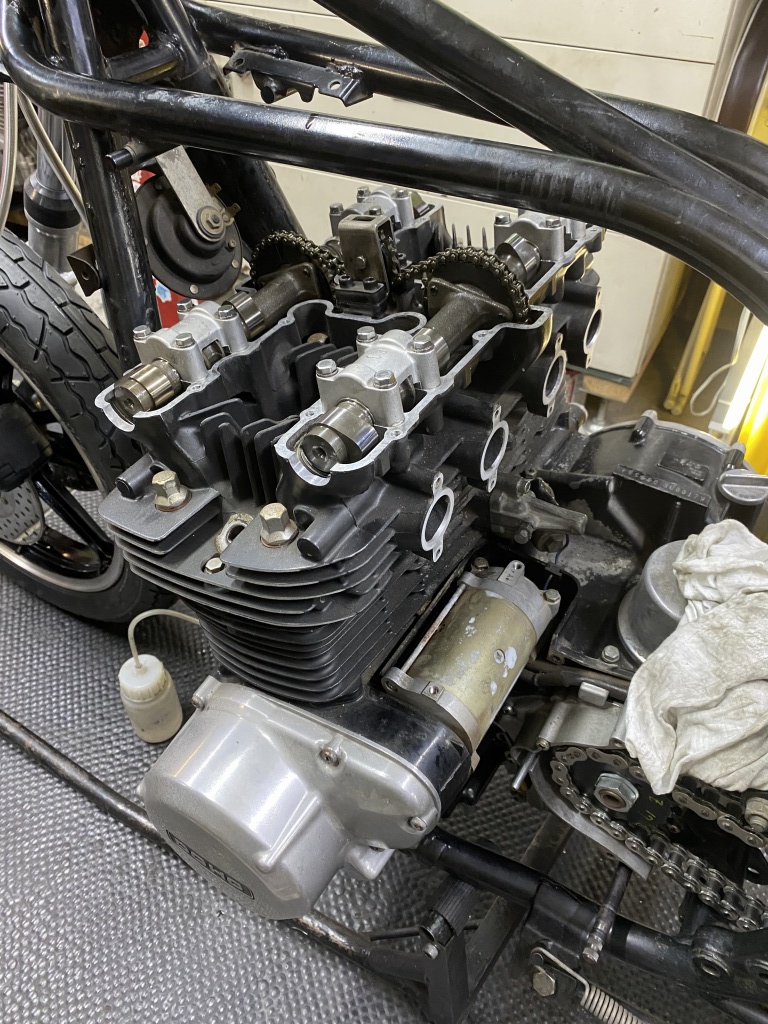

カムキャップとテンショナー類を取り付けます。

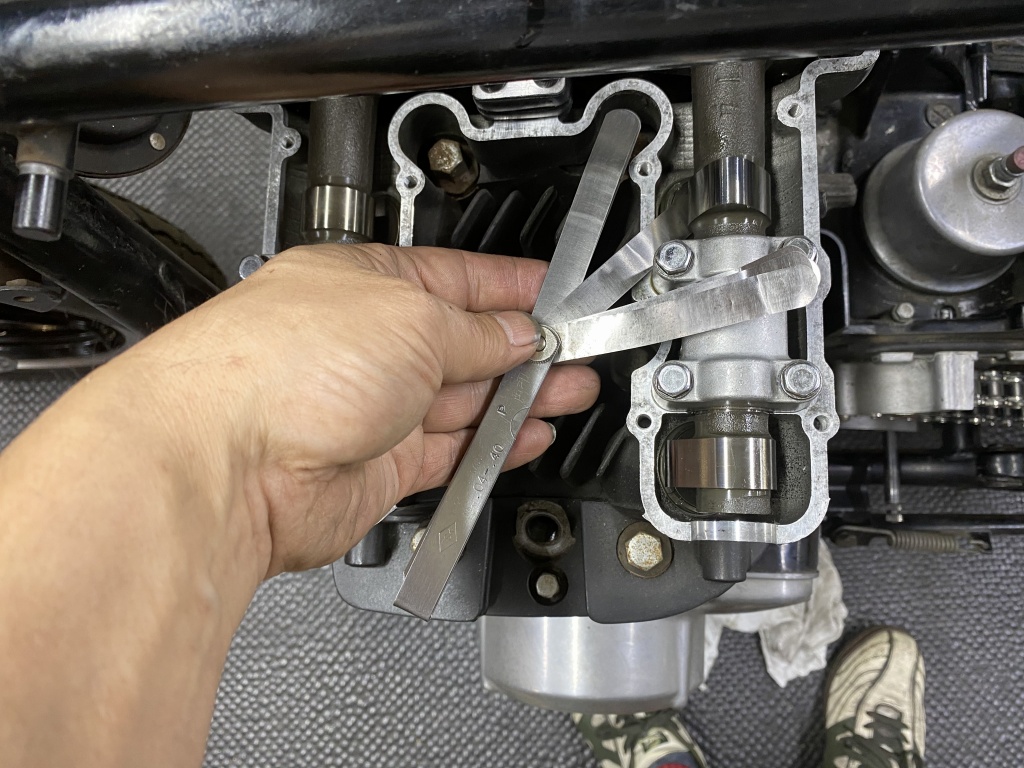

バルブクリアランスを計測し、調整します。

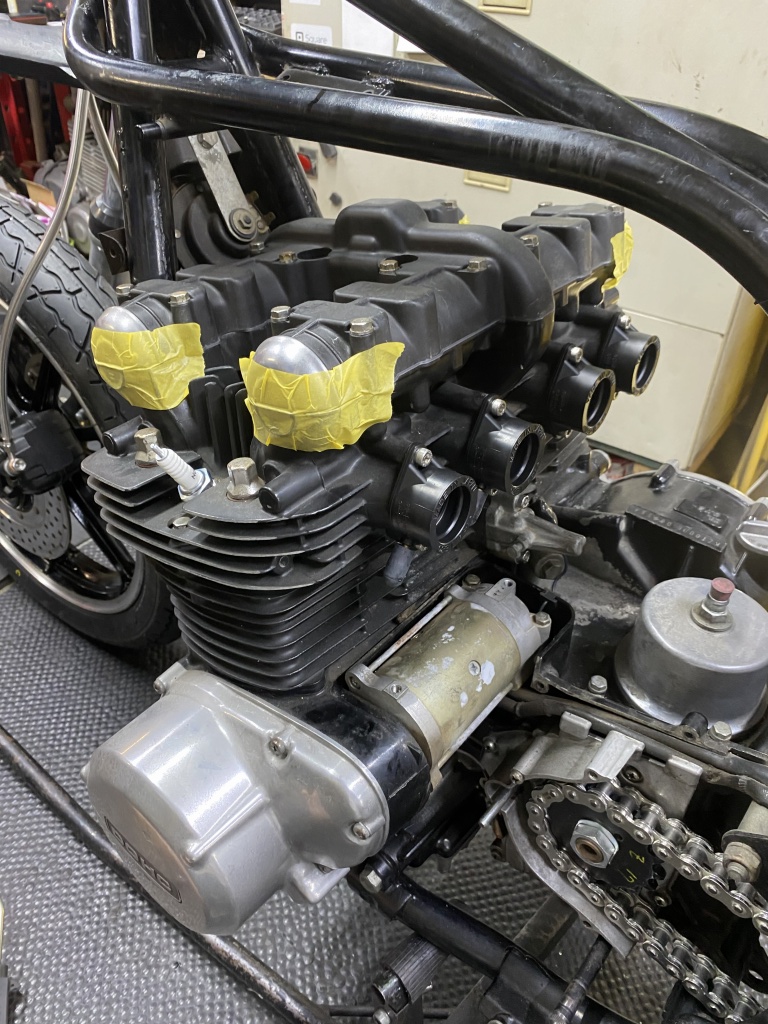

ヘッドカバーを取り付け、エンジン本体は完成です。

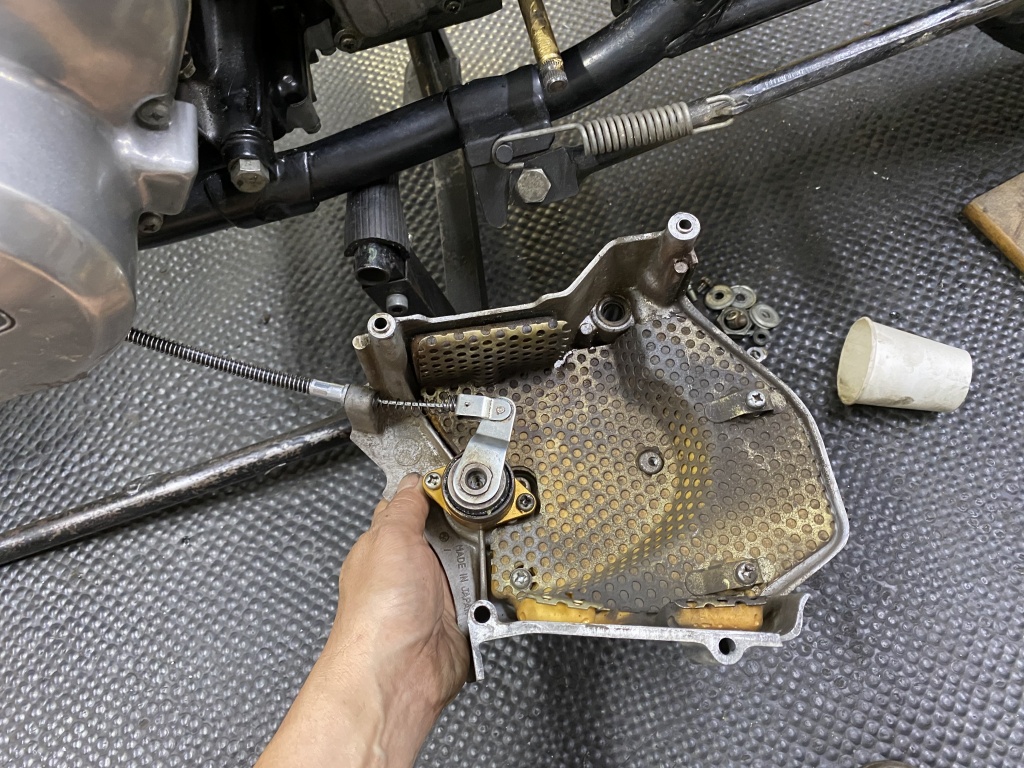

新しいクラッチケーブルをセットし、スプロケカバーを取り付けます。

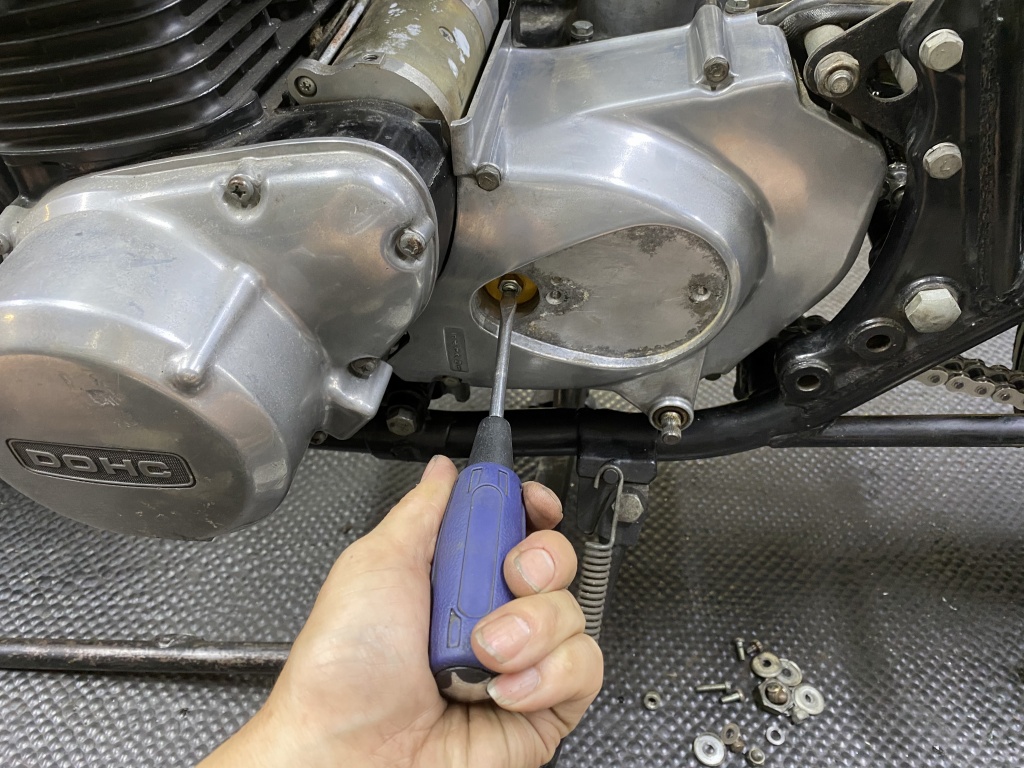

クラッチレリーズを調整します。



カムチェーンテンショナーは、メンテナンスフリーのオートタイプに変更します。

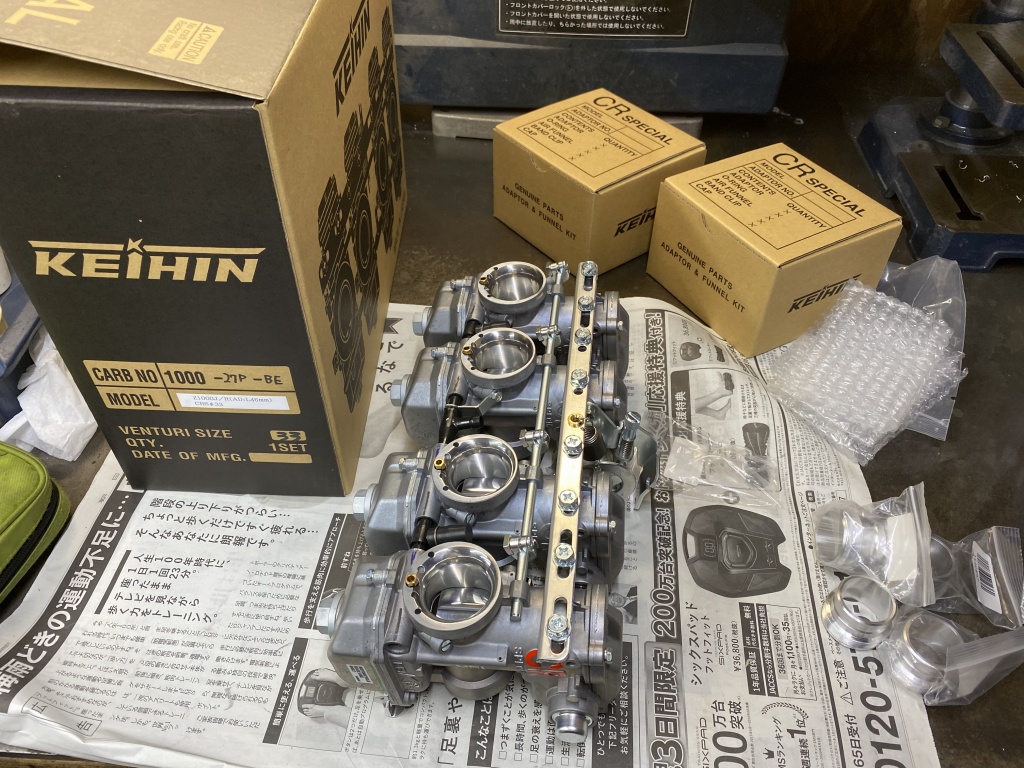

キャブは新品のCR33にすることに。

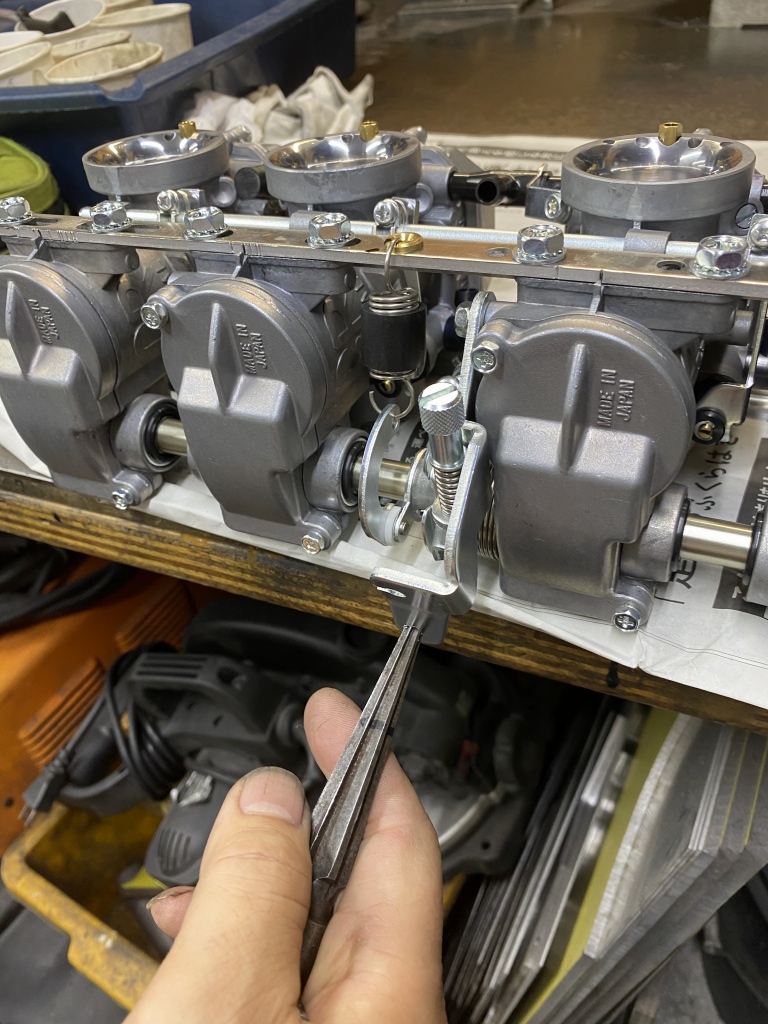

新品を下ろす時の定番作業、ケーブル受けのネジ山を拡大します。



ケーブルのネジがスルッと通るようにし、整備性を良くします。

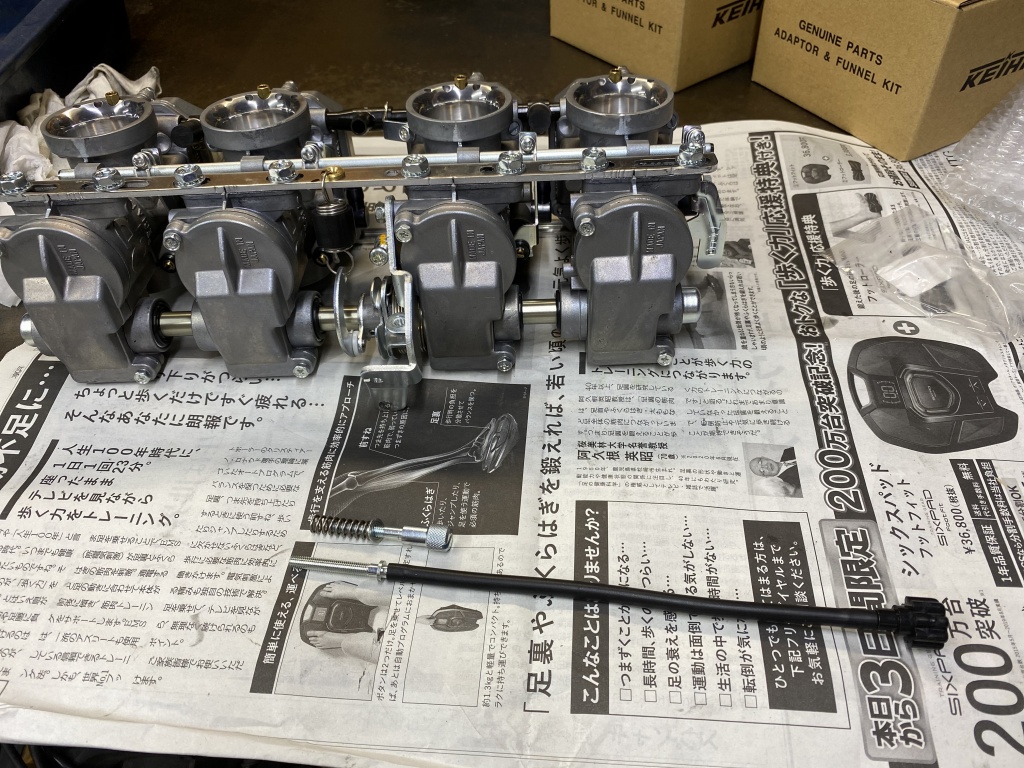

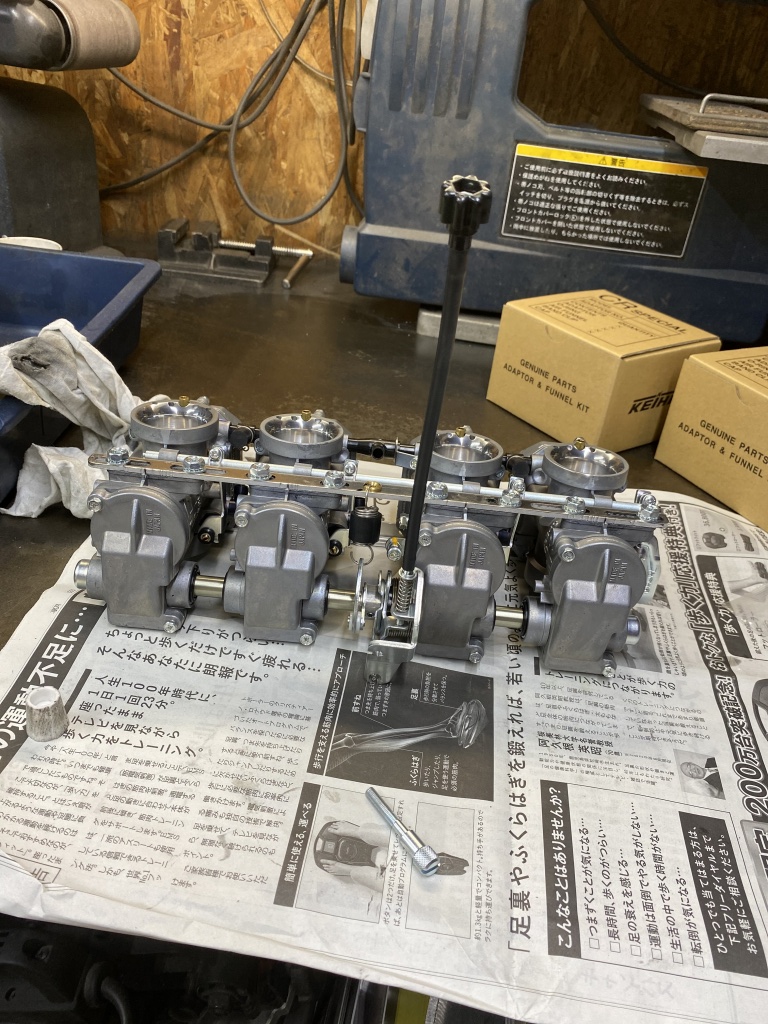

こちらも定番、アイドルアジャスターをリモートにします。

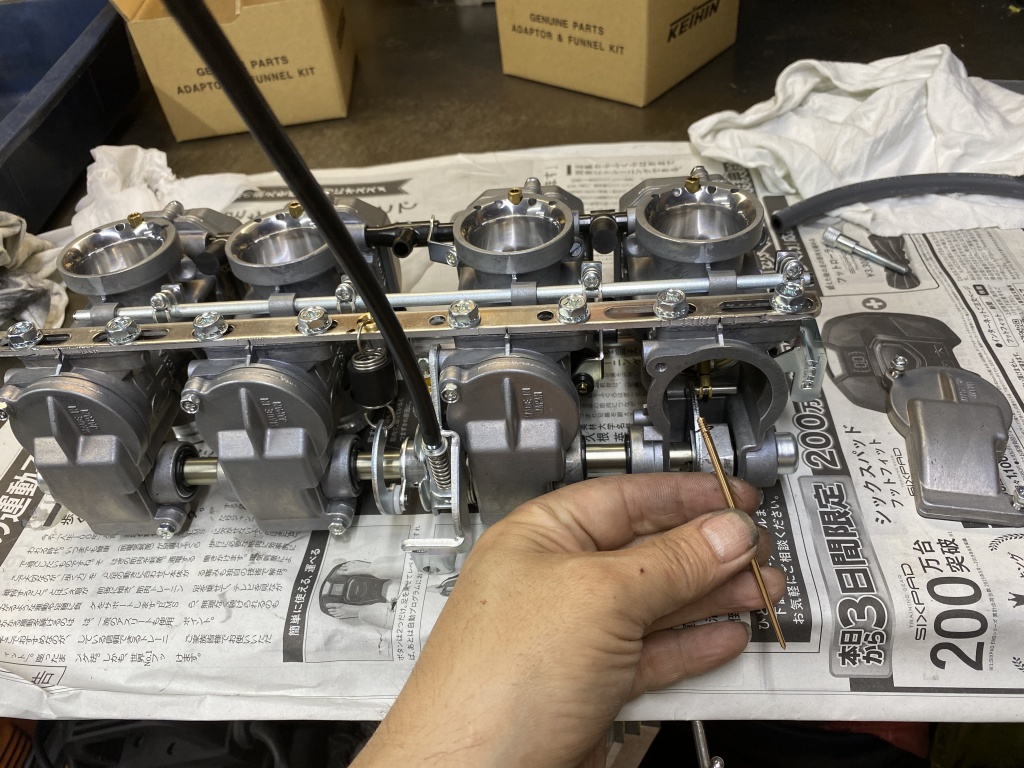

あとは現状のセッティングを確認しておきます。

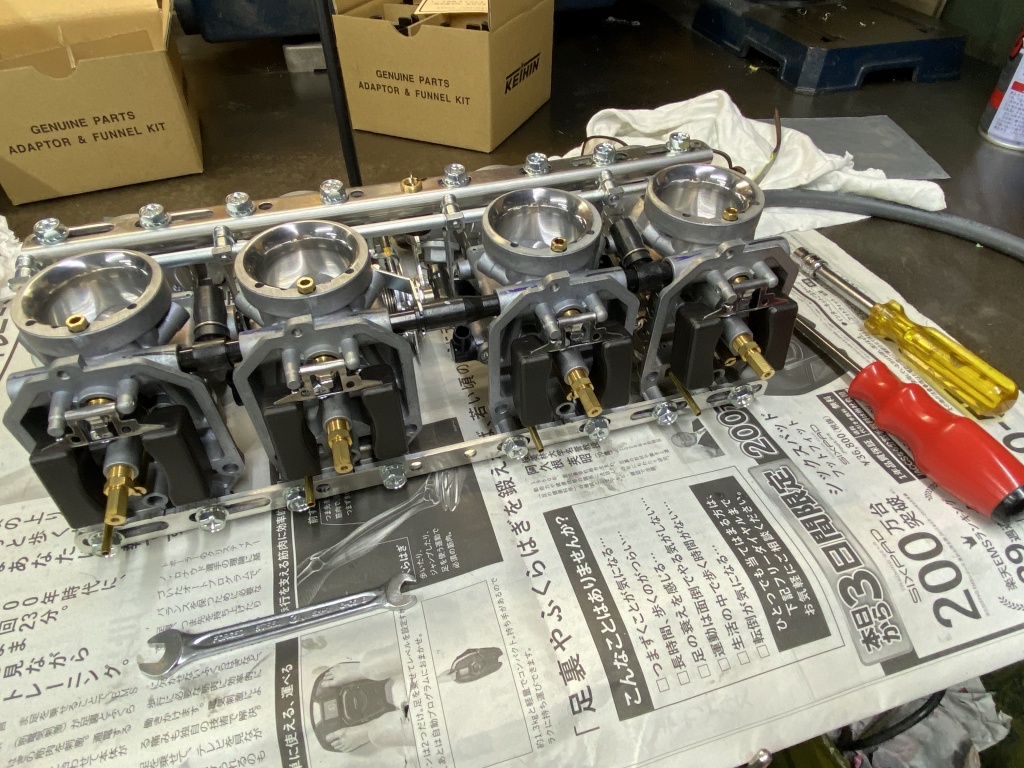

ジェット類は一旦緩めて固着を解除しておきます。こうすることで出先でのキャブセッティング時、スムーズに交換作業が可能になります。

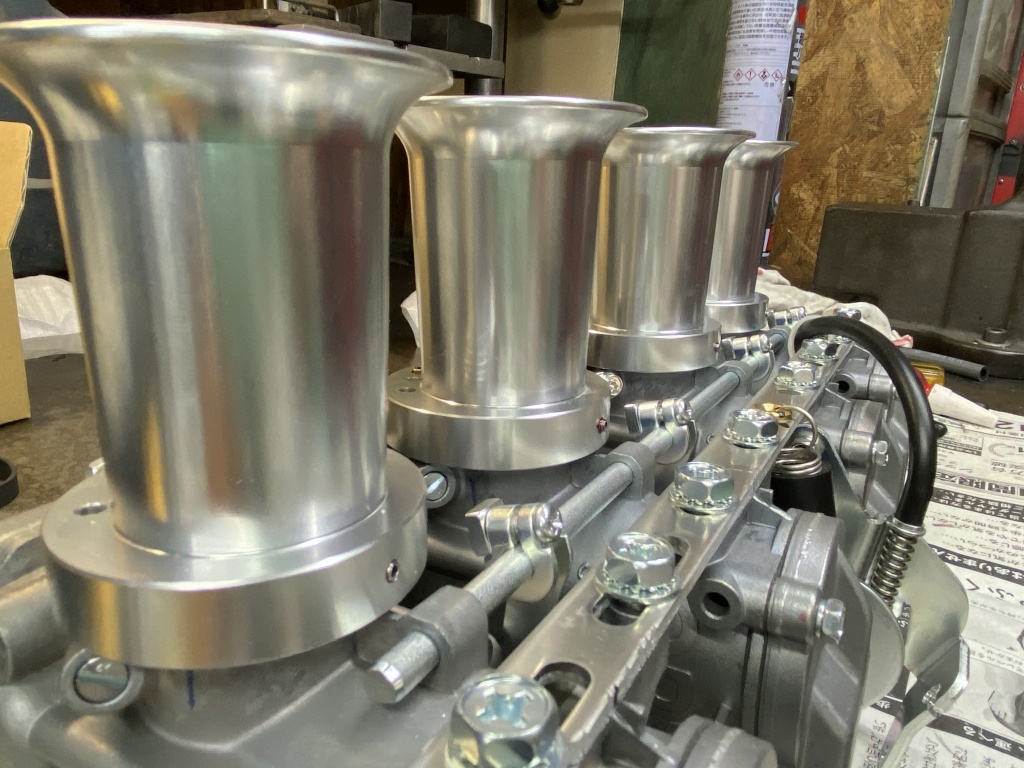

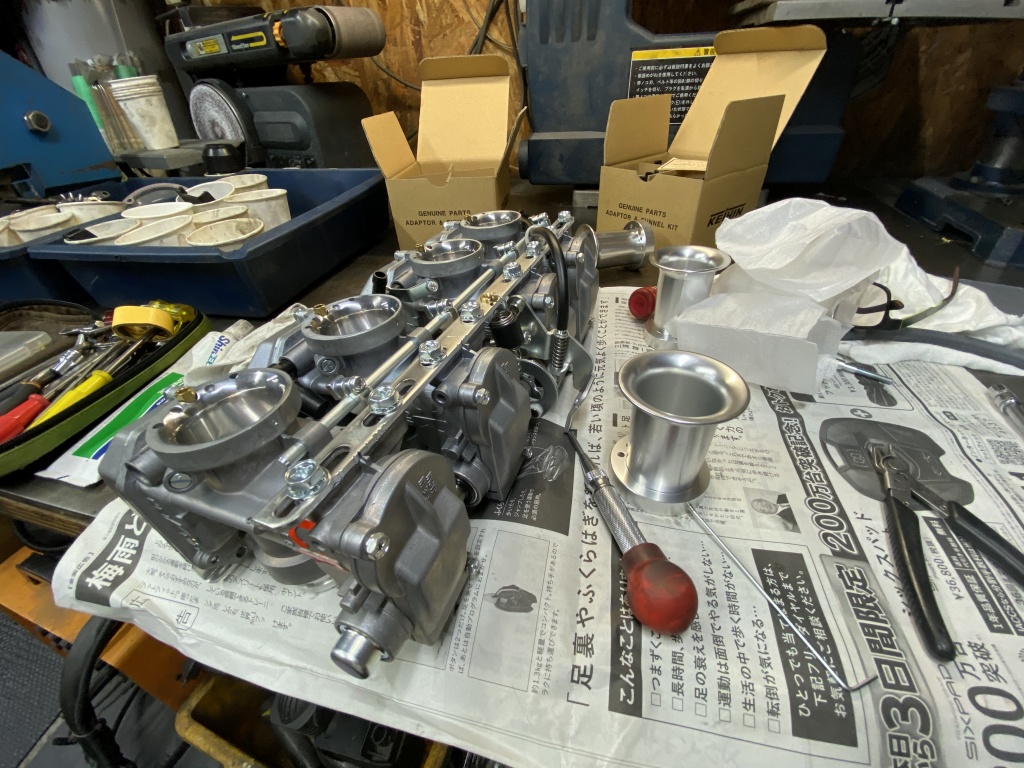

今回ファンネルはアルミ削り出しのご指定で、チェリー製のミドルサイズを用意しました。



ファンネルは細いイモネジ1本で固定するタイプです。緩むと直ぐに脱落するので、イモネジの当たる部分に少し細工します。

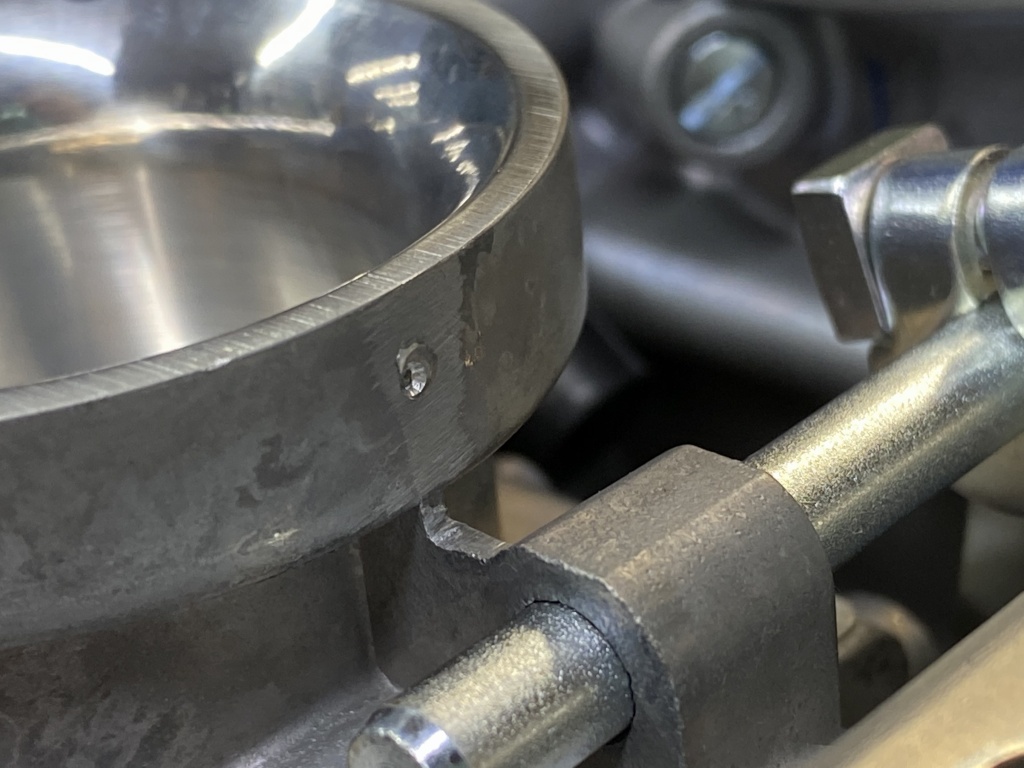

イモネジが沈み込んで引っかかるように、浅く小さい穴を掘ります。

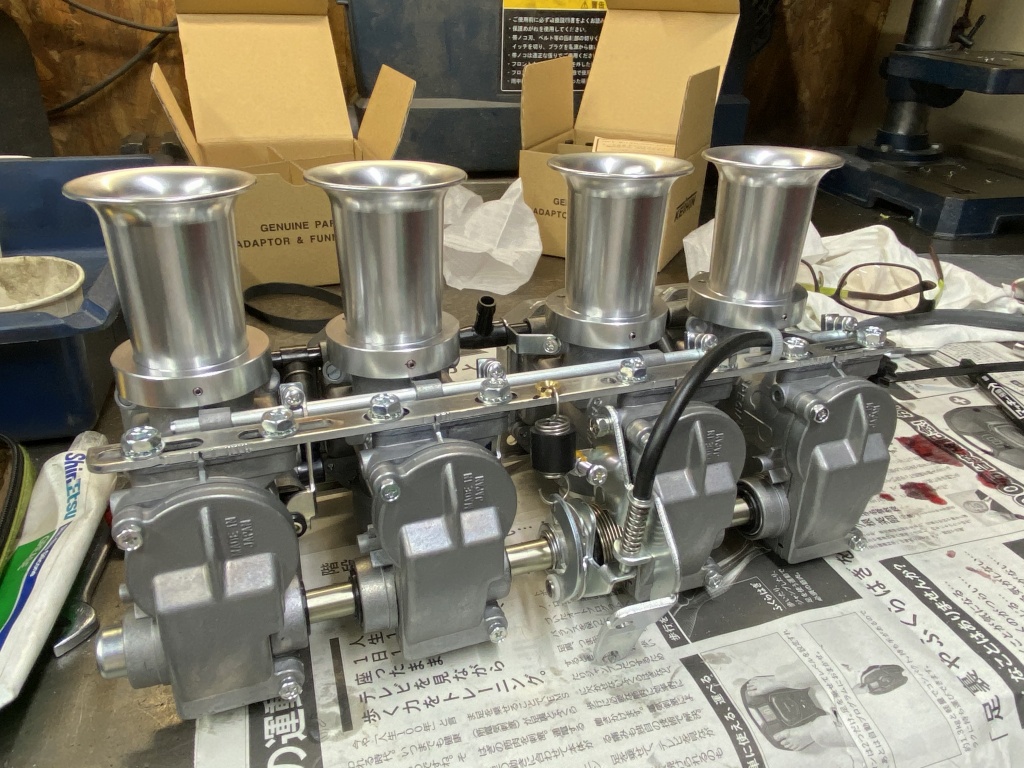

ファンネルを取り付けます。



イモネジにはネジロックを塗布。多少緩んでもすぐにファンネルが脱落することはないでしょう。



キャブを仮付けします。なかなかレーシーですね。

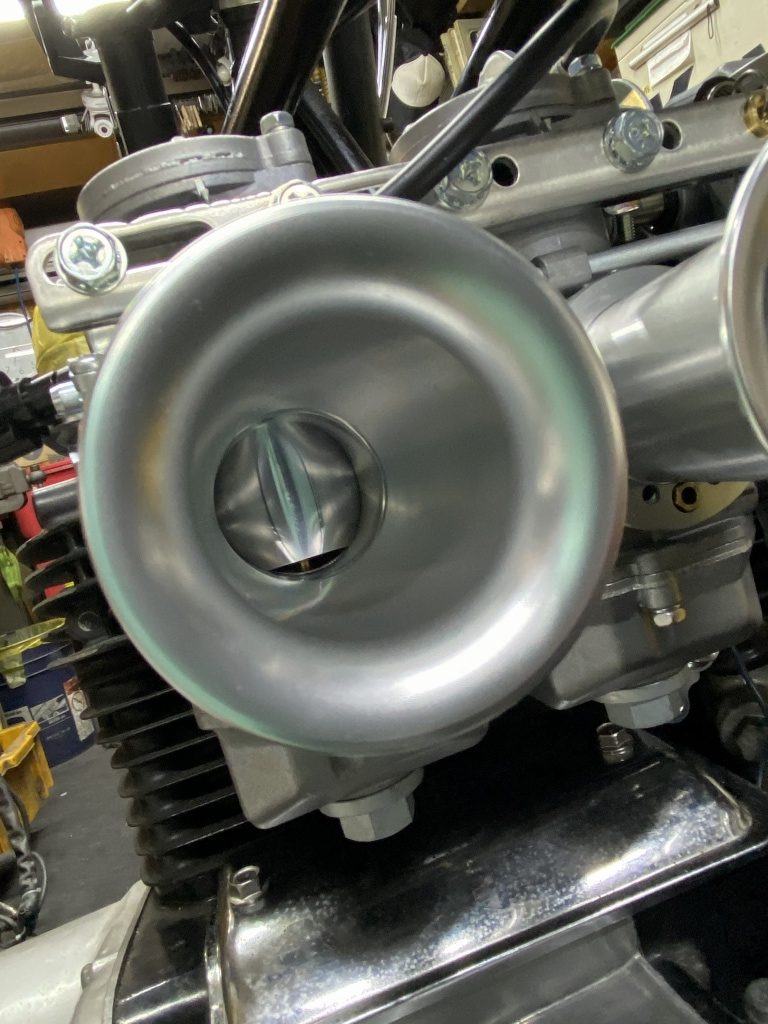

内部はこんな感じでスムーズです。
