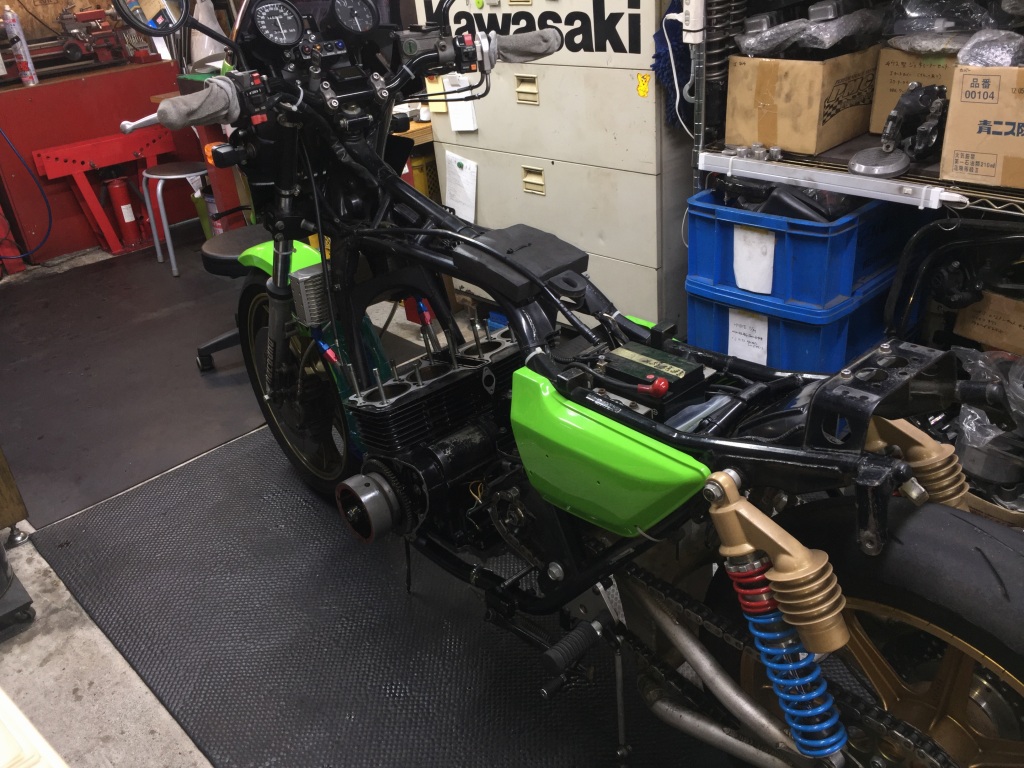

Z1000J1 F.Y様 シフトドラム交換

ギヤ抜けするのでシフトドラムを外して点検するので、この後オイルパンを外します。

なので先にクランクケースデッキ面の汚れとガスケットを取ります。



上側清掃完了です。

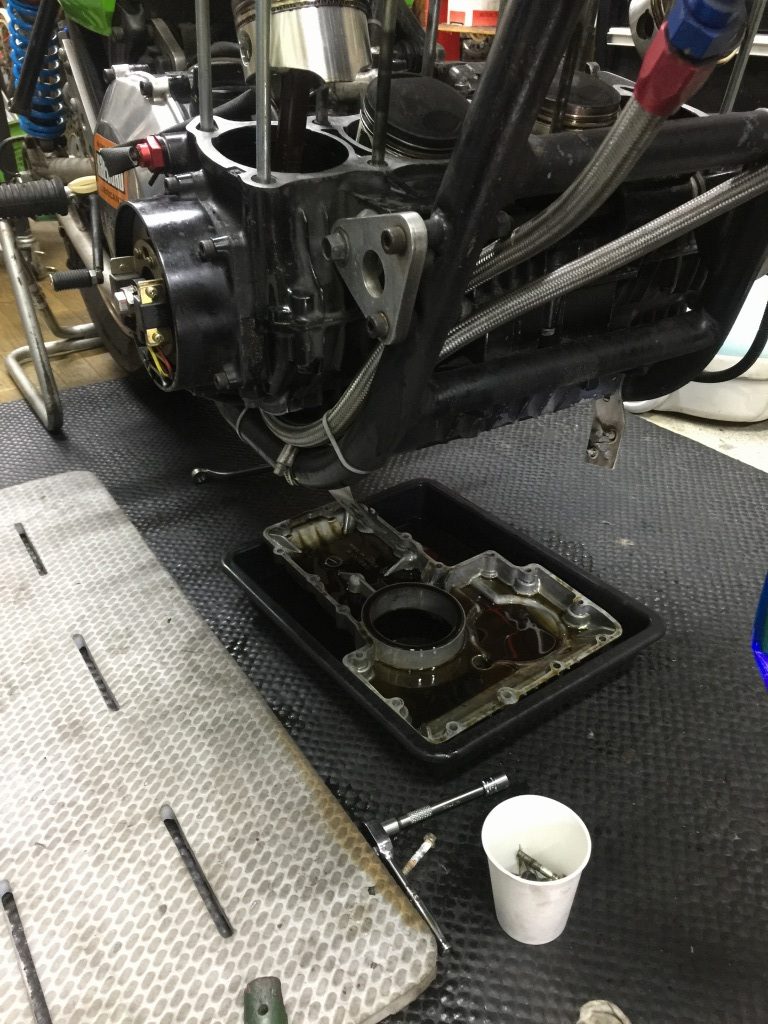

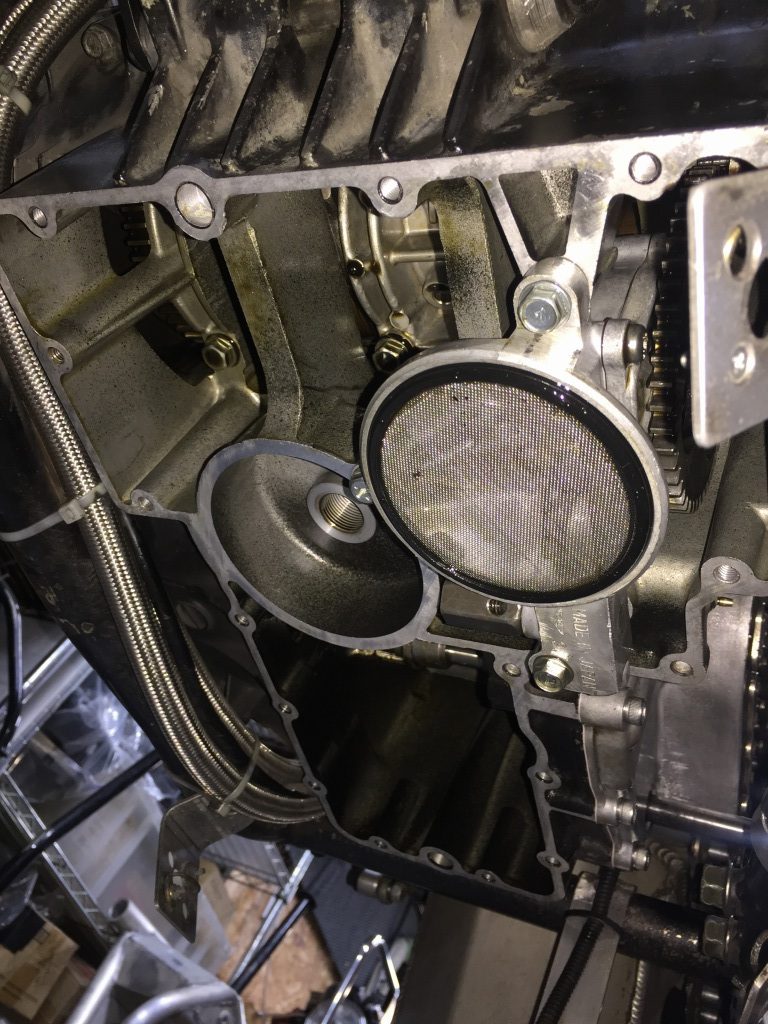

オイルパンを外します。

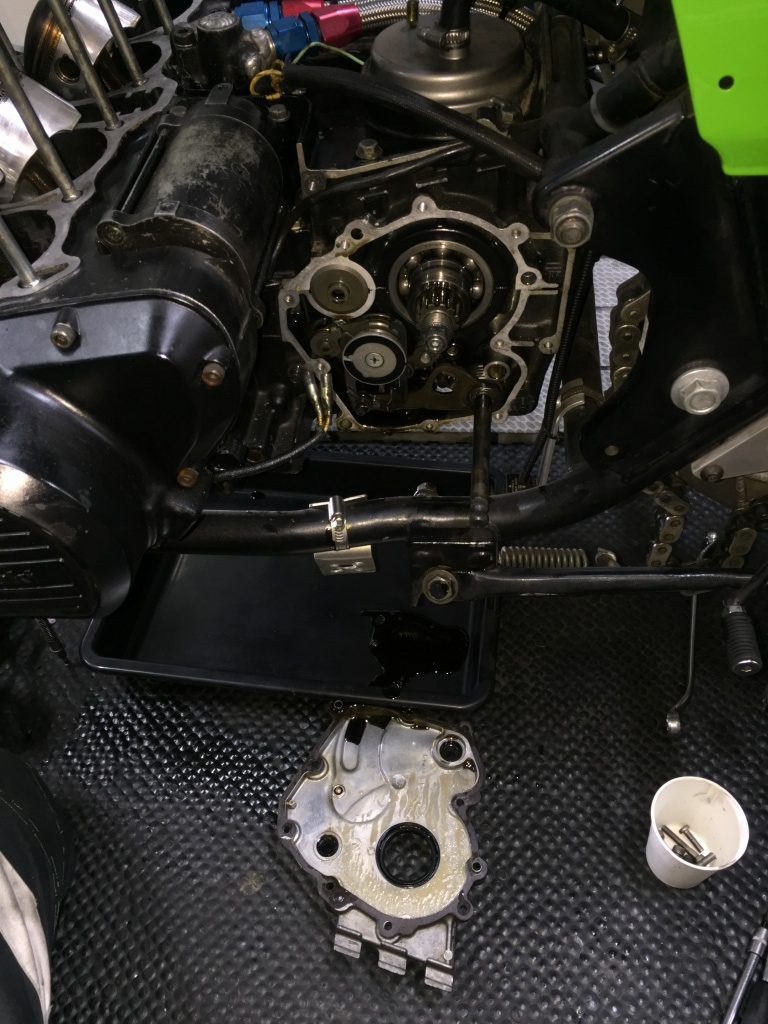

ミッションカバーを外します。

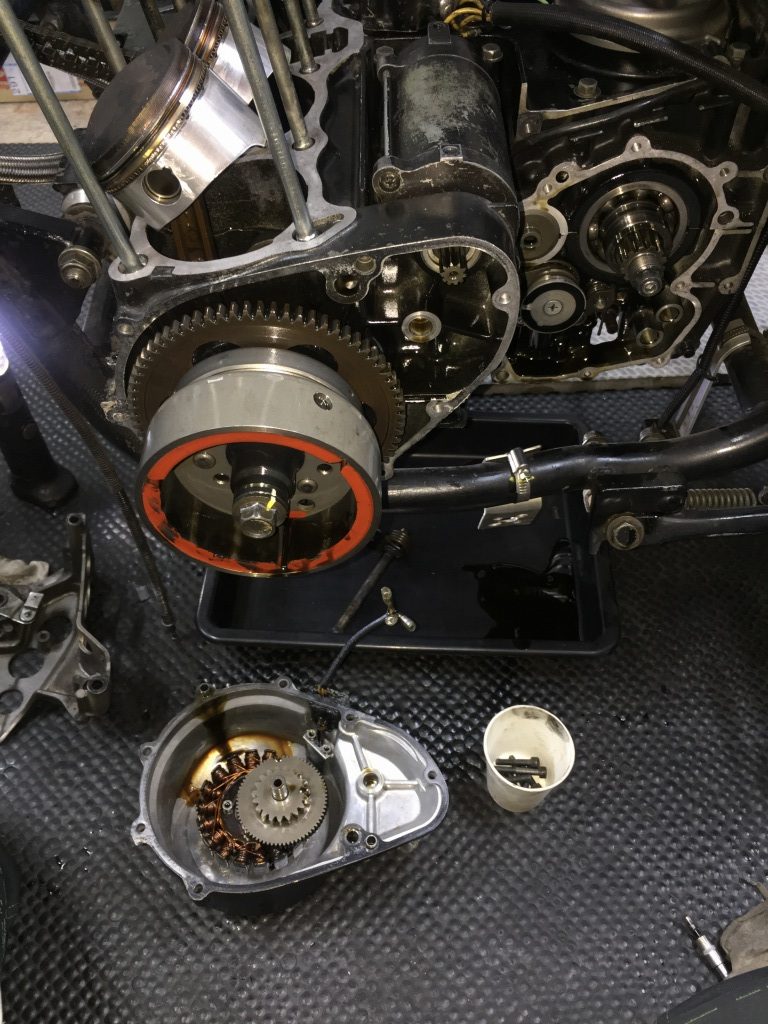

ジェネレーターカバーもグロメットのところからオイル漏れしているので外します。

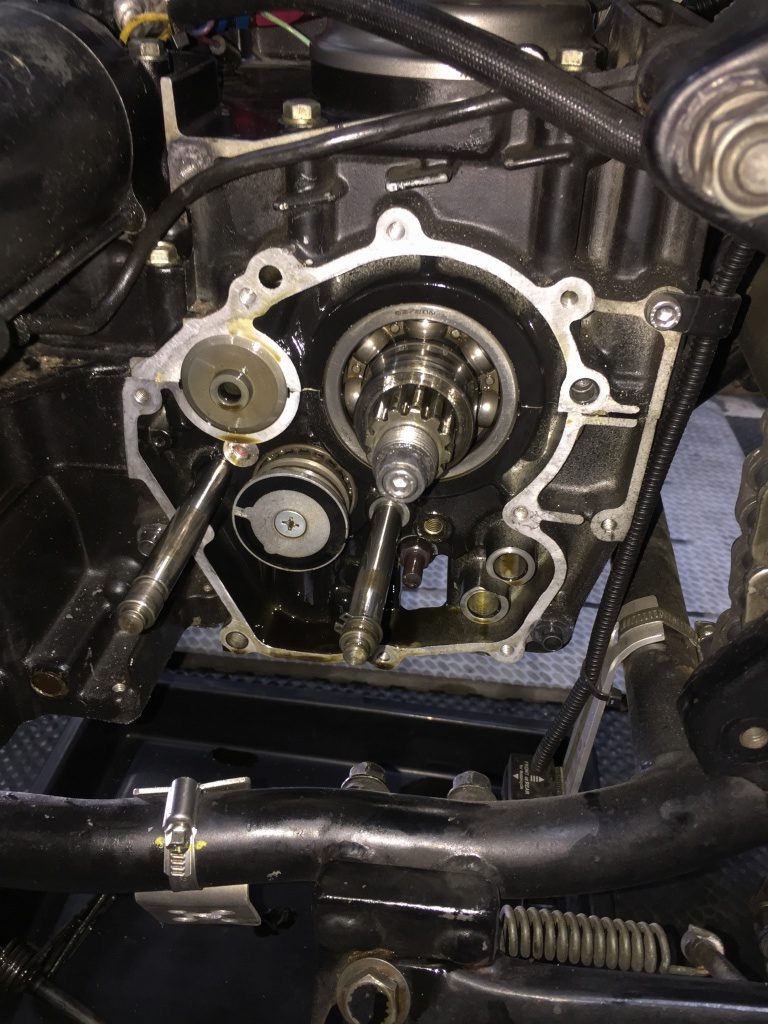

シフトフォークのシャフトを抜いて、シフトフォークを下から外します。

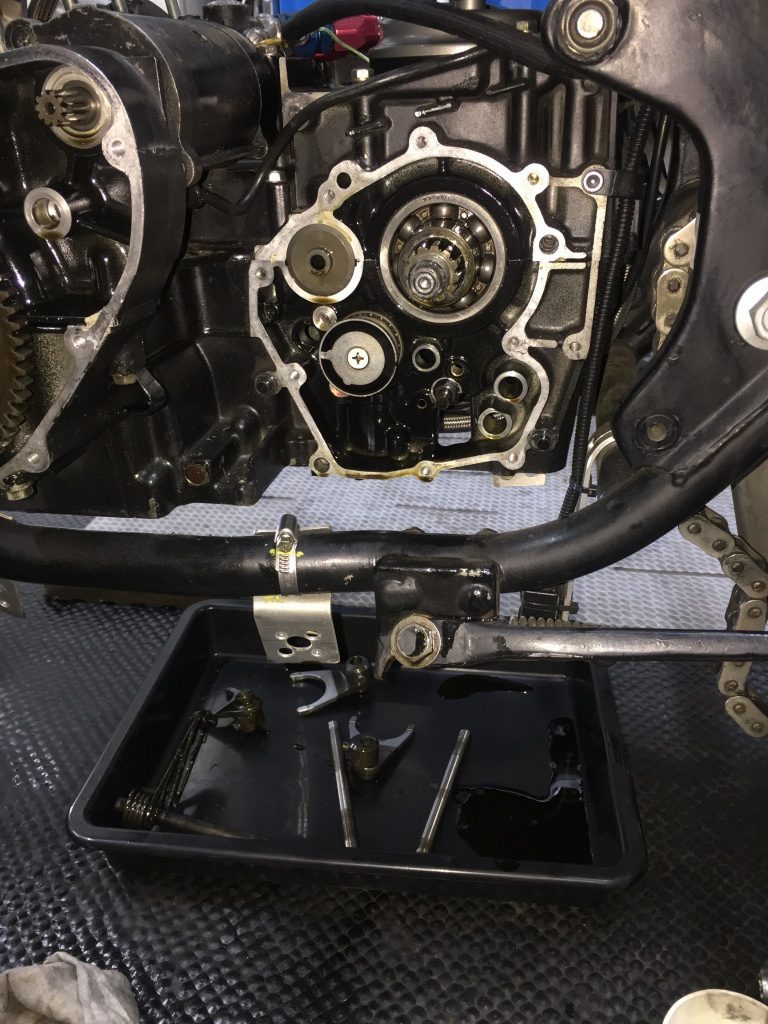

シフトフォークが外れました。

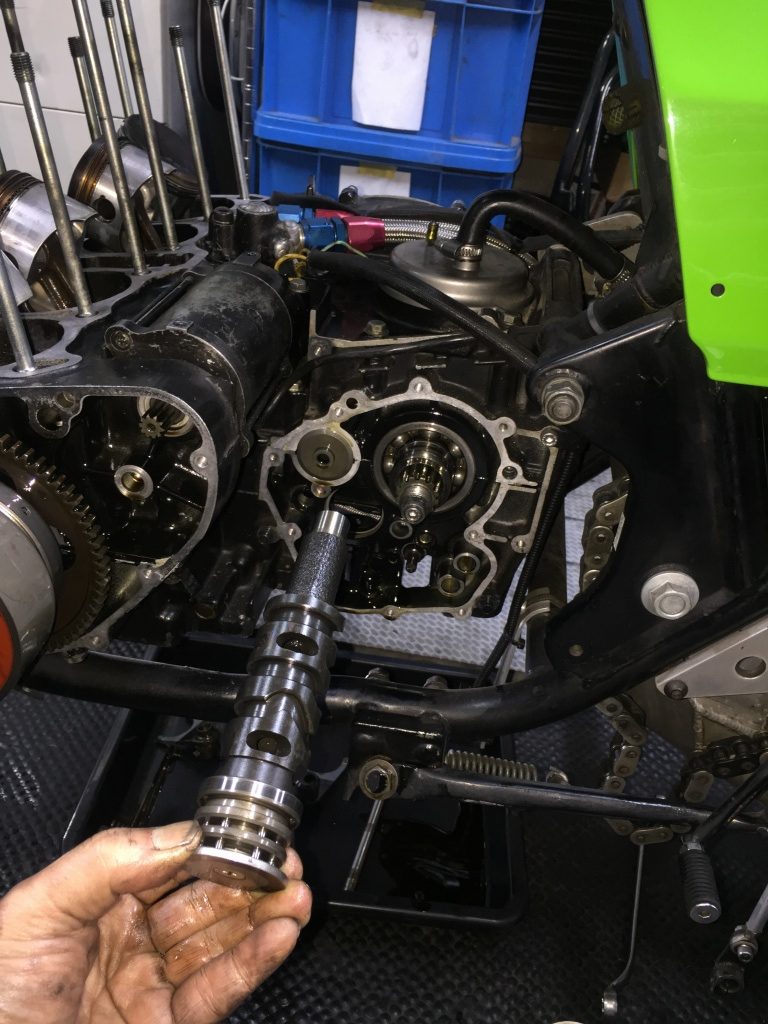

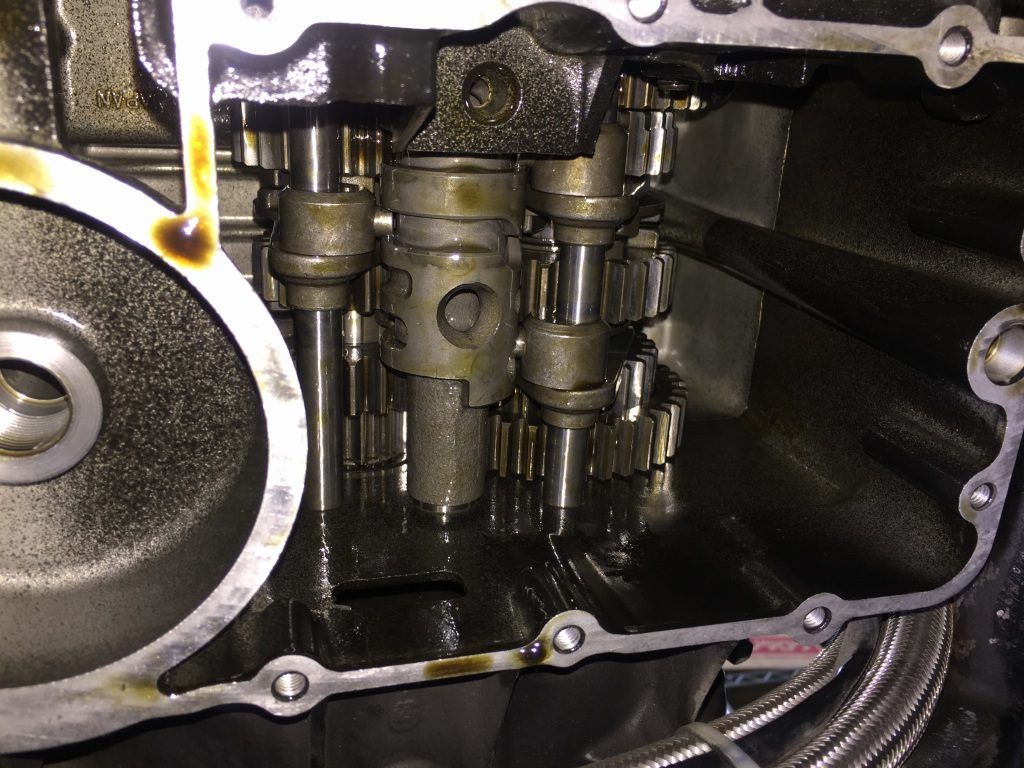

ここでようやくシフトドラムが外れます。



外したシフトドラムはやはり摩耗していました。

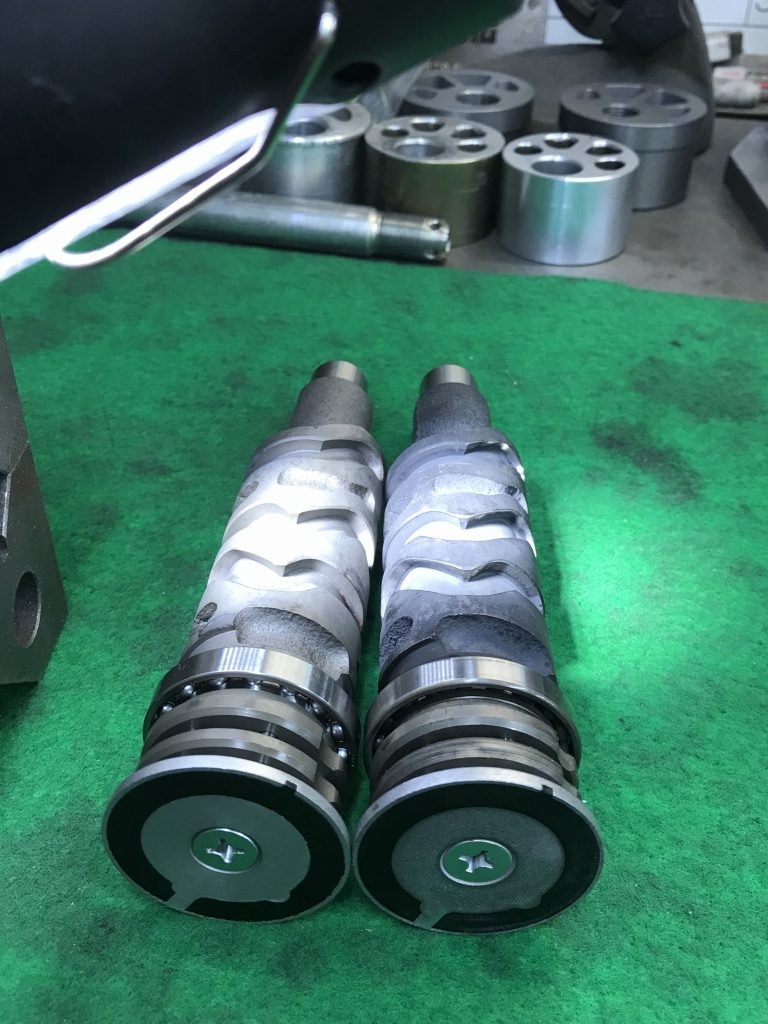

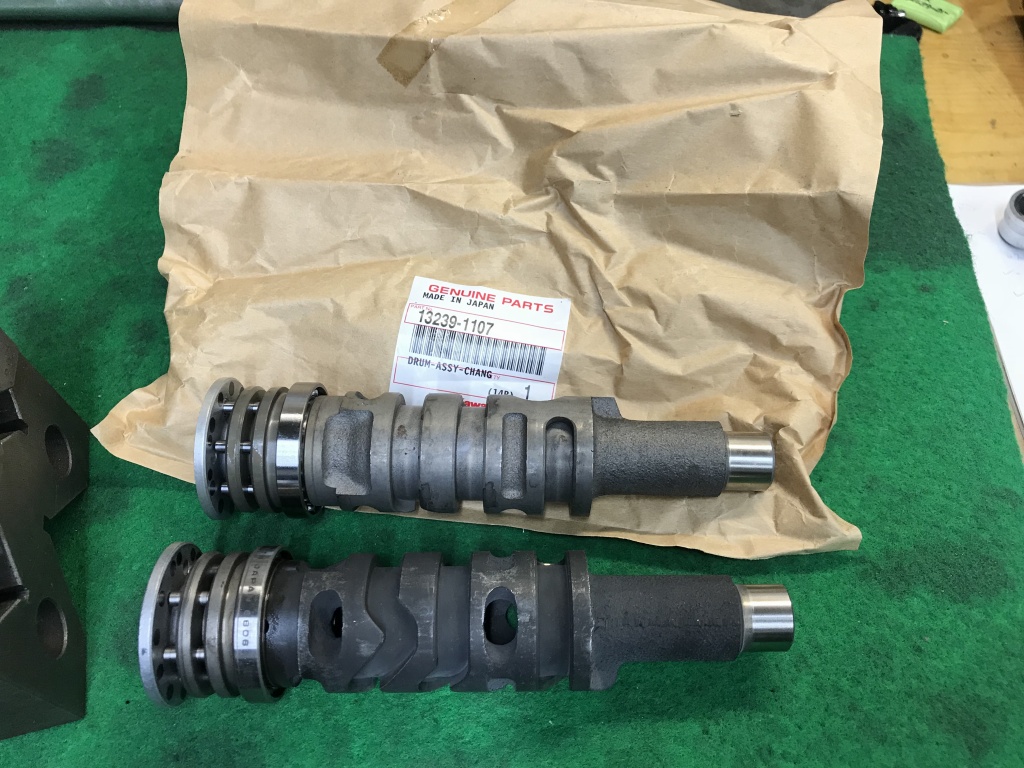

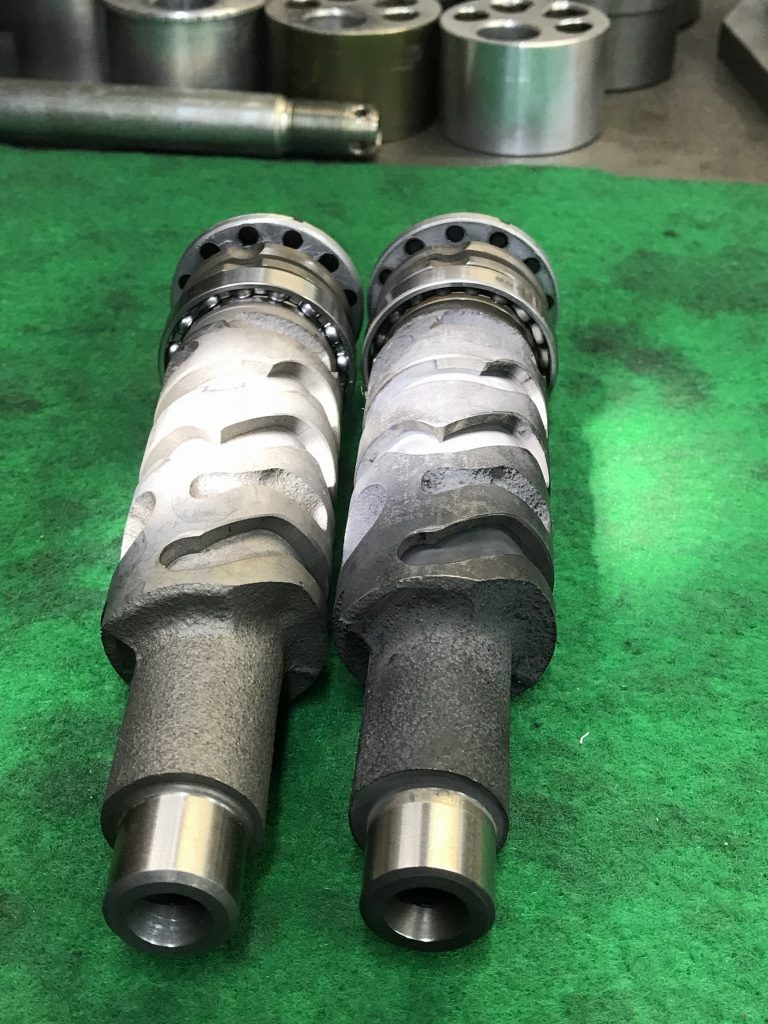

新品のシフトドラムと比較してみましょう。

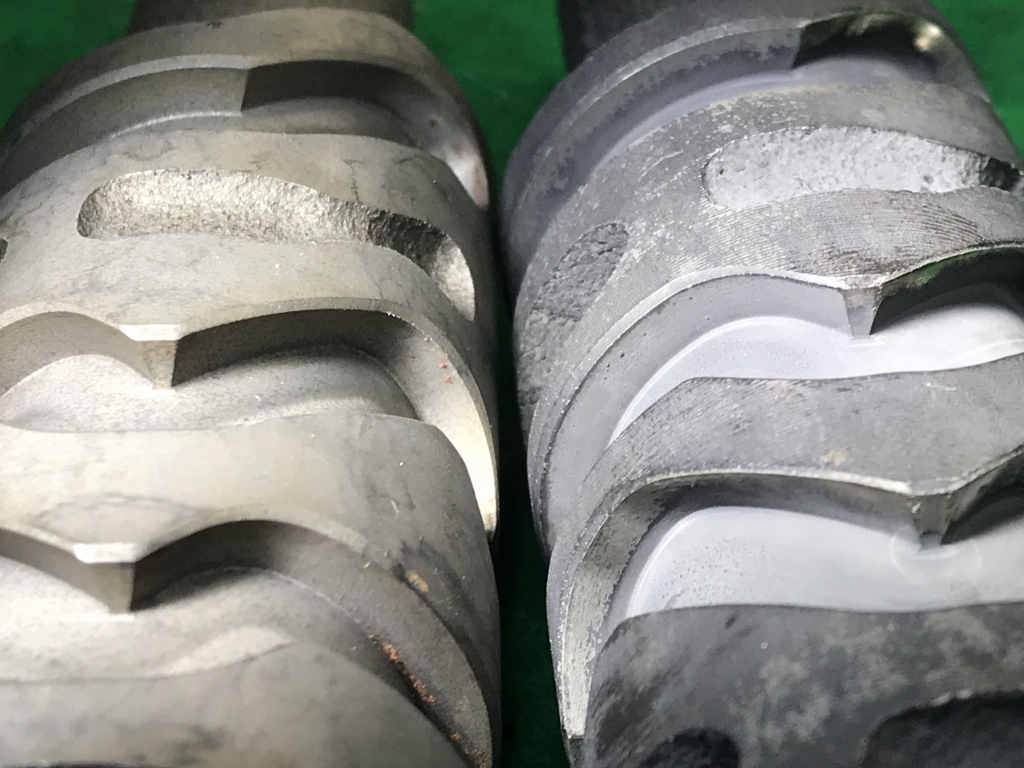

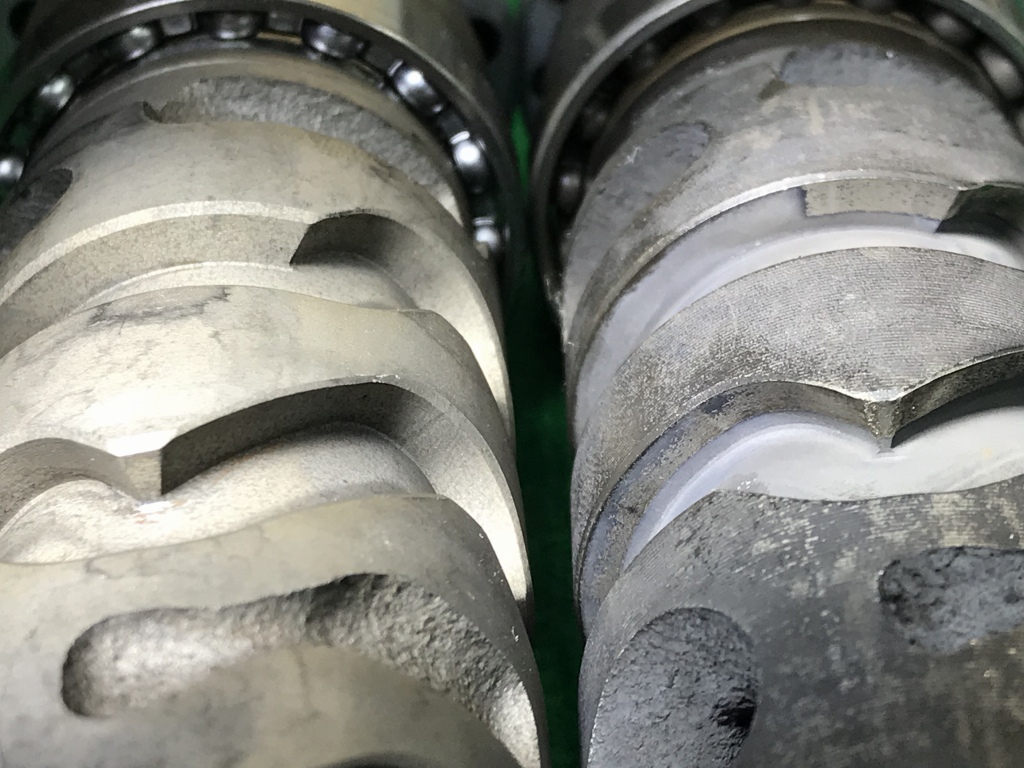

フォークのカム溝にあるV字の頂点がポイントです。全部で4ヶ所あります。

左が新品、右が外したもの。



Vの頂点は1ミリほど平らな部分があり、そこでシフトフォークを保持します。

右側のようにその肩の部分が摩耗して平面が狭くなると、フォークを保持し難くなりギヤ抜けの原因となります。



他のV字部分も摩耗しています。

今まで一度も交換していないので、迷わず新品交換しましょう。



組付けの準備をします。

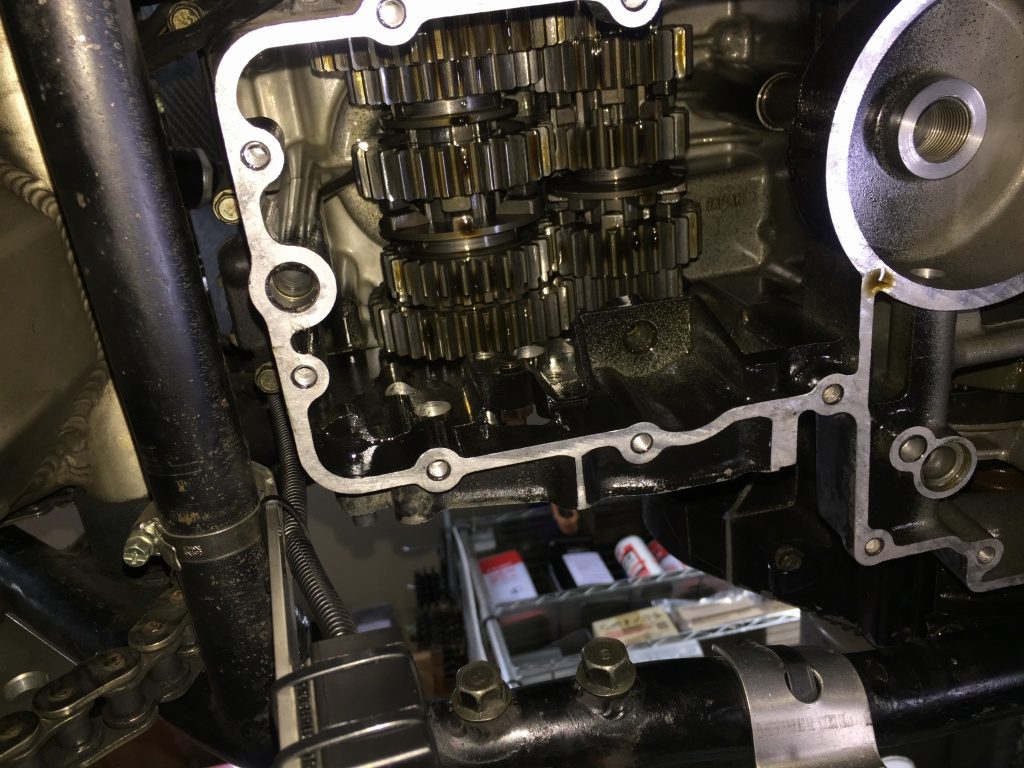

ギヤの方は、ドグの摩耗も特に無く綺麗です。

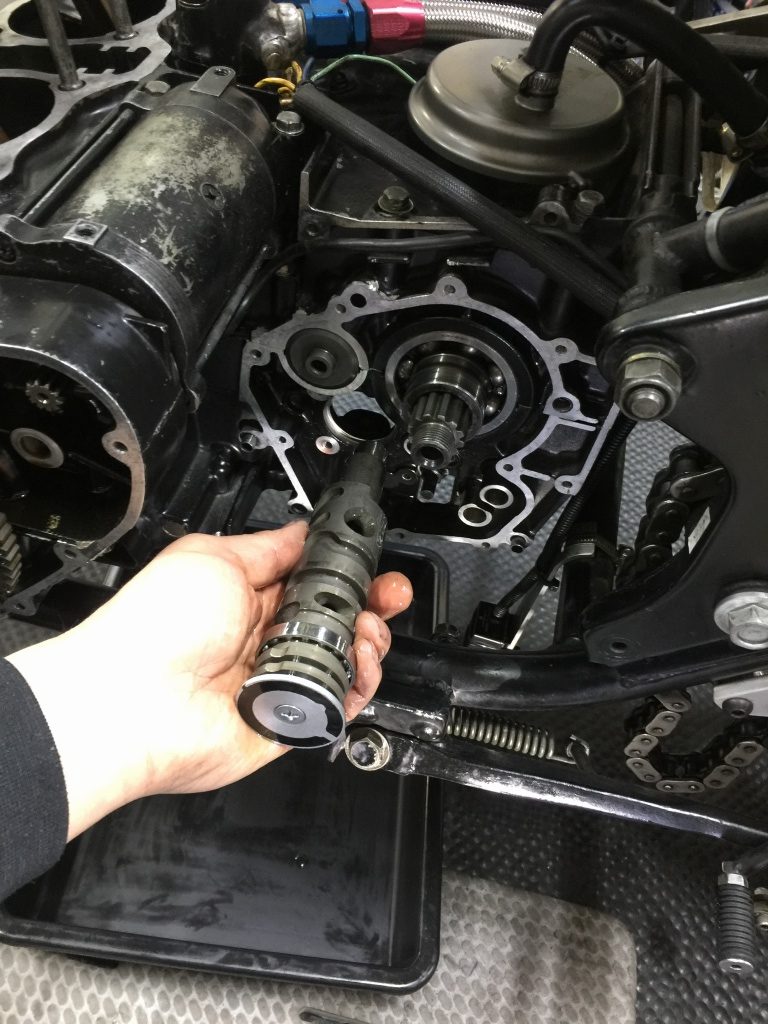

新しいシフトドラムを取り付けます。



手探りで下からシフトフォークをささえながらシャフトを2本通します。

シフトフォークが付きました。

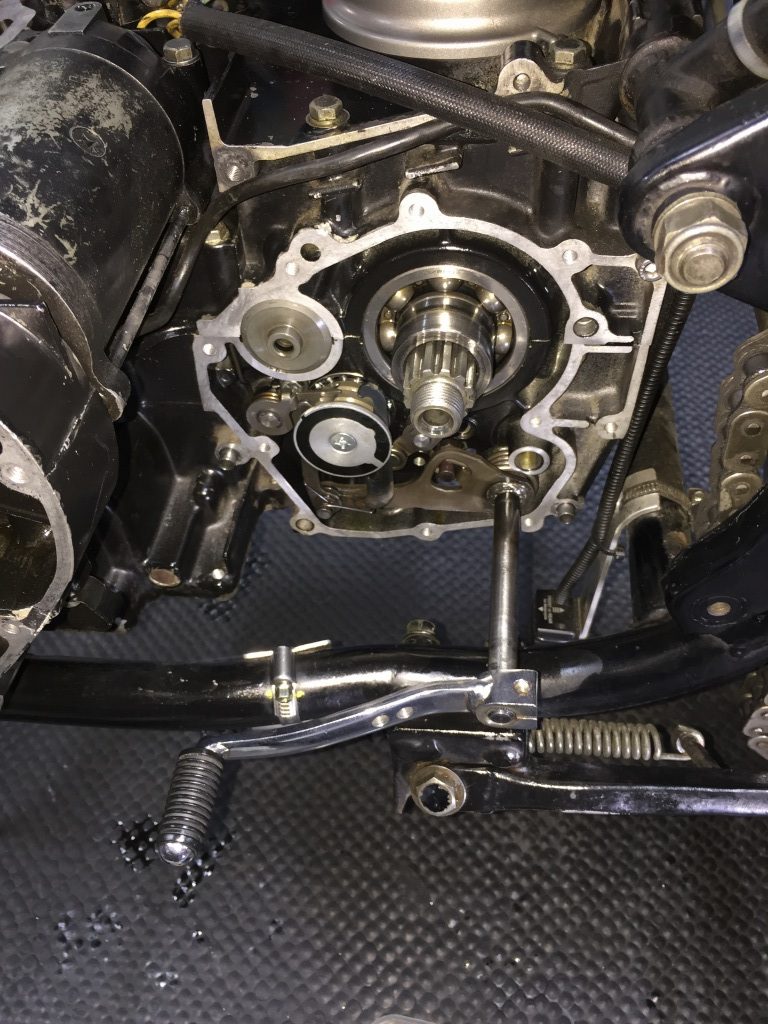

ギヤがチェンジできるか確認します。

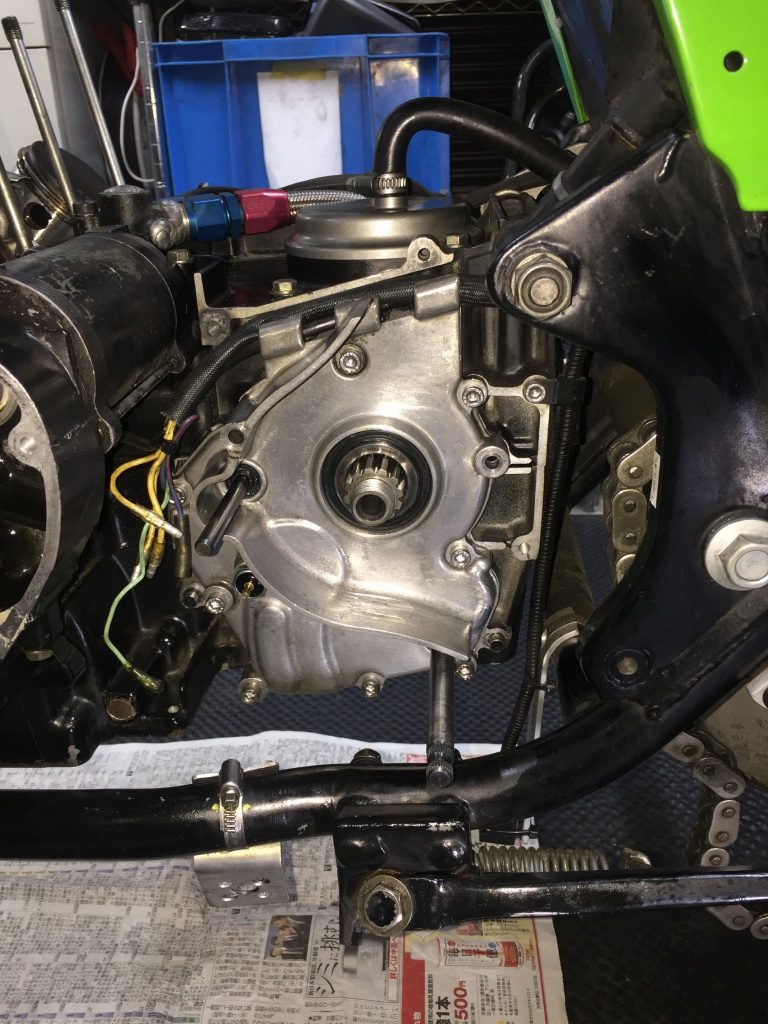

オイルシールを交換したミッションカバーを取り付けます。

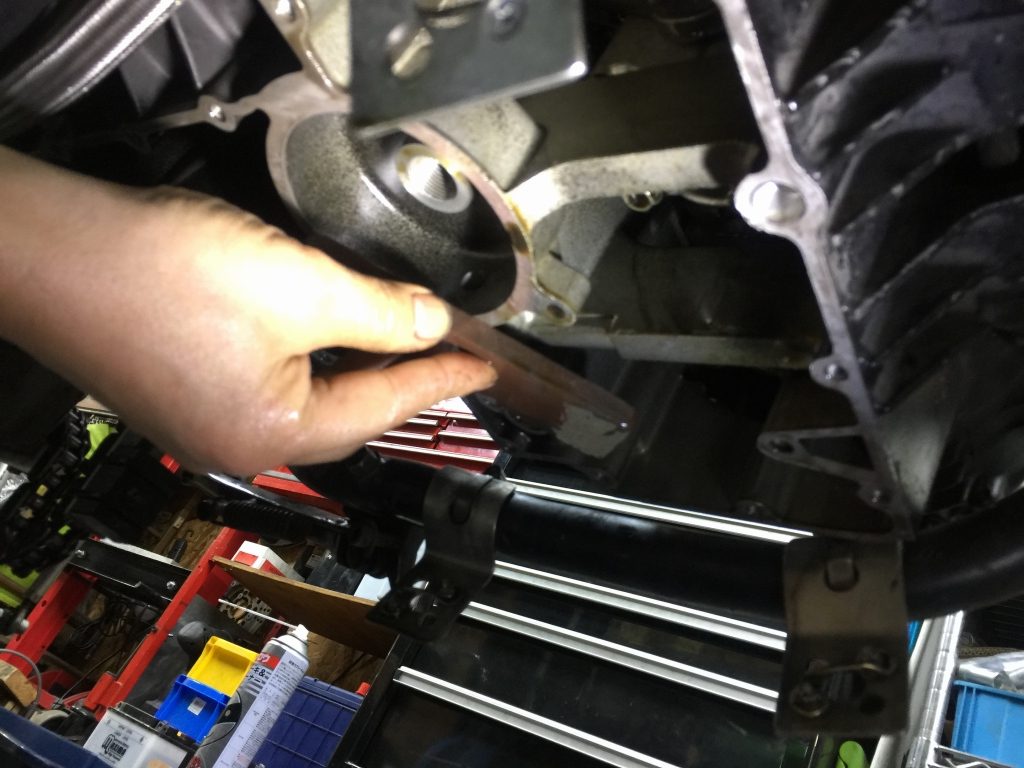

オイルポンプを取り付けます。

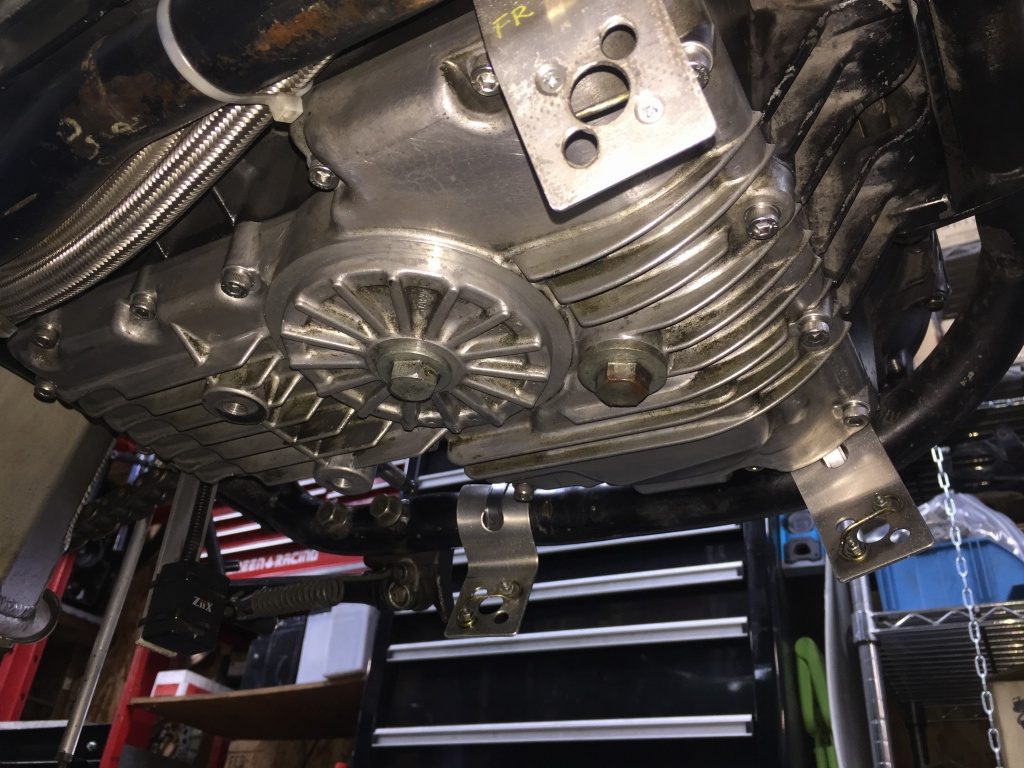

オイルパンを取り付けます。

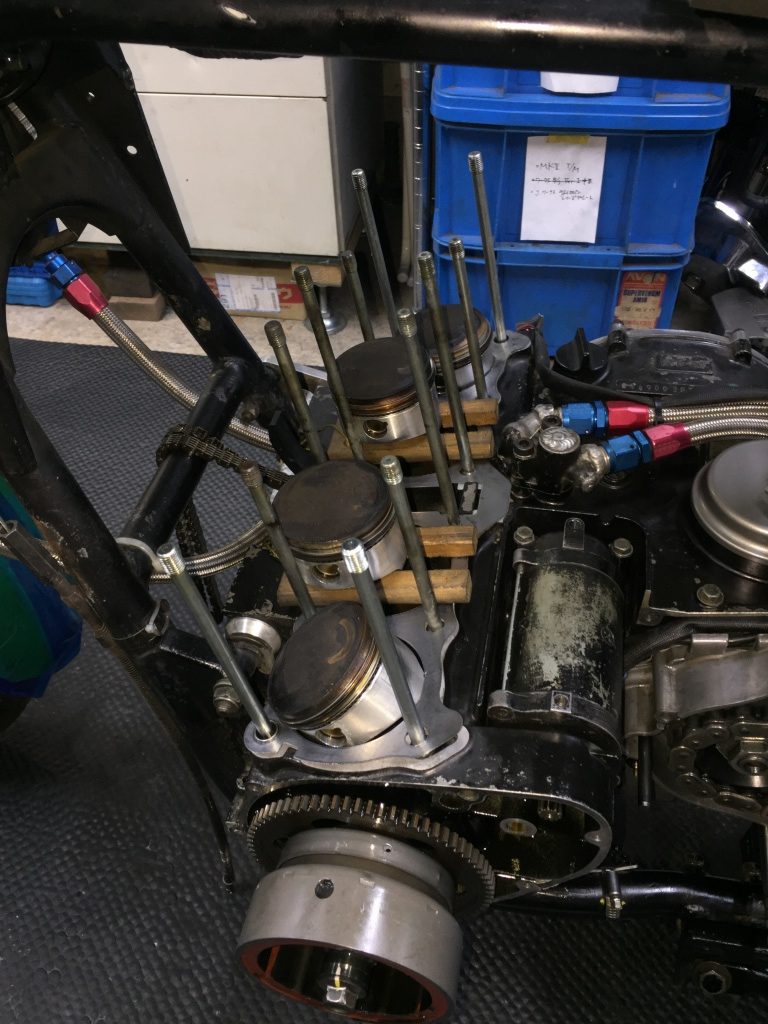

シリンダー取り付けの準備をします。



シリンダーを挿入します。

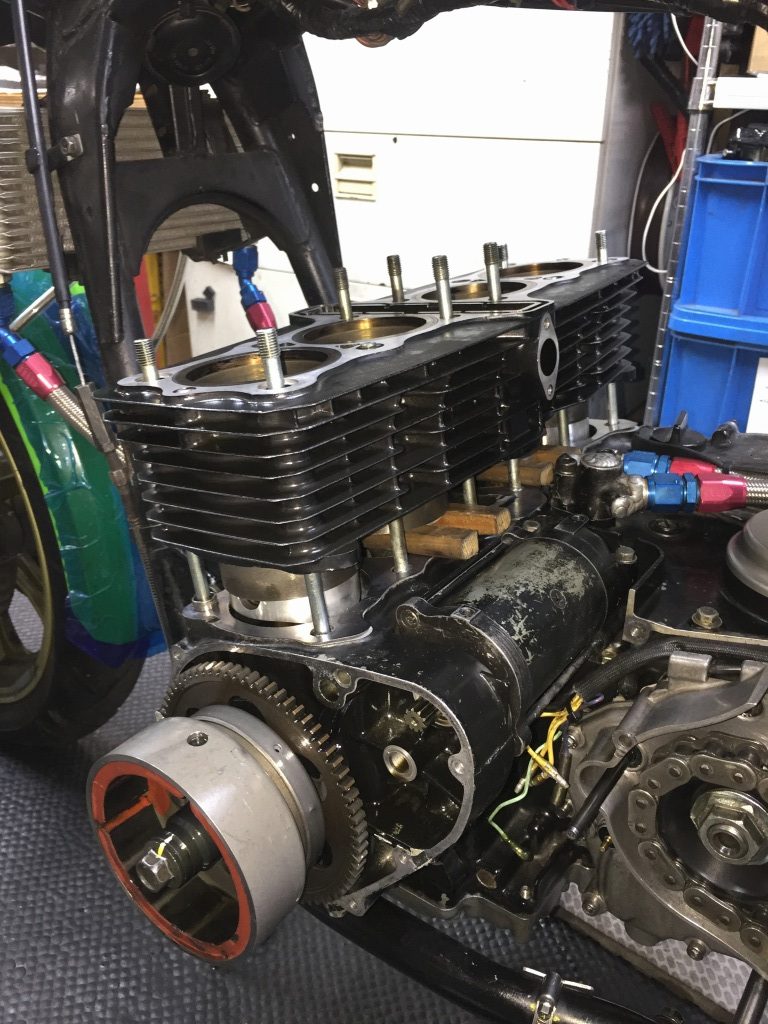

シリンダーが付きました。今日はここまで。
