Z1R1 S.R様 リヤタイヤ交換



エンジンの残り作業から始めます。

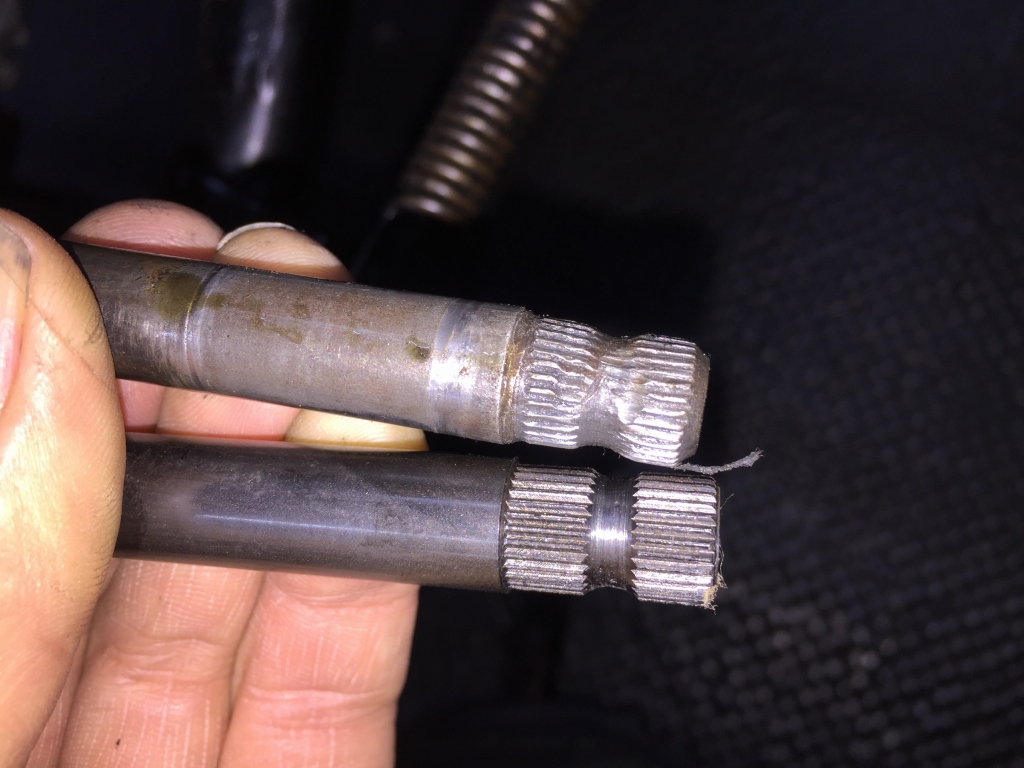

シフトアームはセレーションが潰れていたので社外品の新品に交換します。



この位の潰れでも、相手部品を痛めたりガタの出原因となるので交換します。

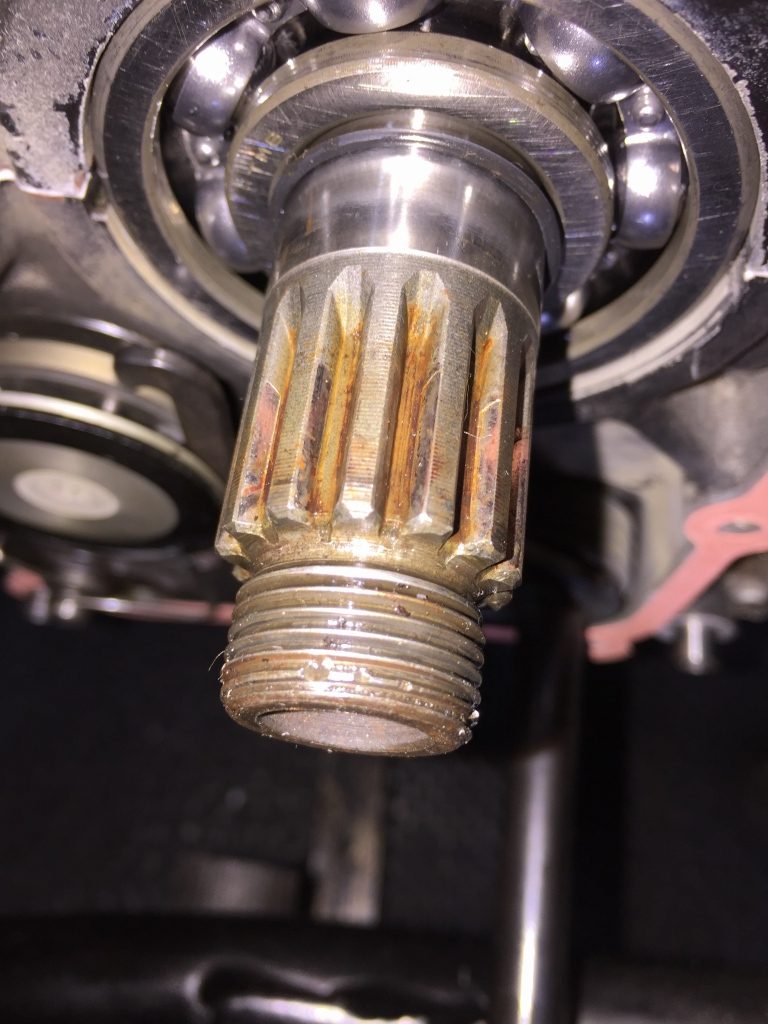

アウトプットシャフトはスプラインの長いMk2タイプです。

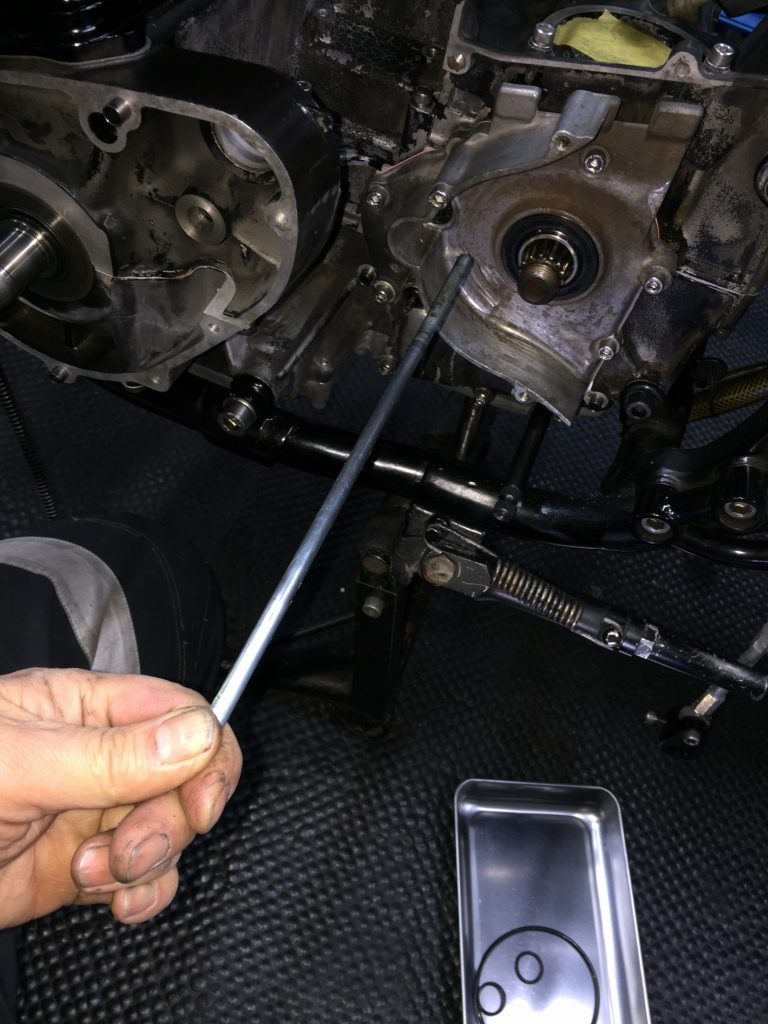

ミッションカバーを取り付けます。クラッチプッシュロッドは反転し、傷んでいる方を奥にして、きれいな方を手前のオイルシール側に持ってきます。

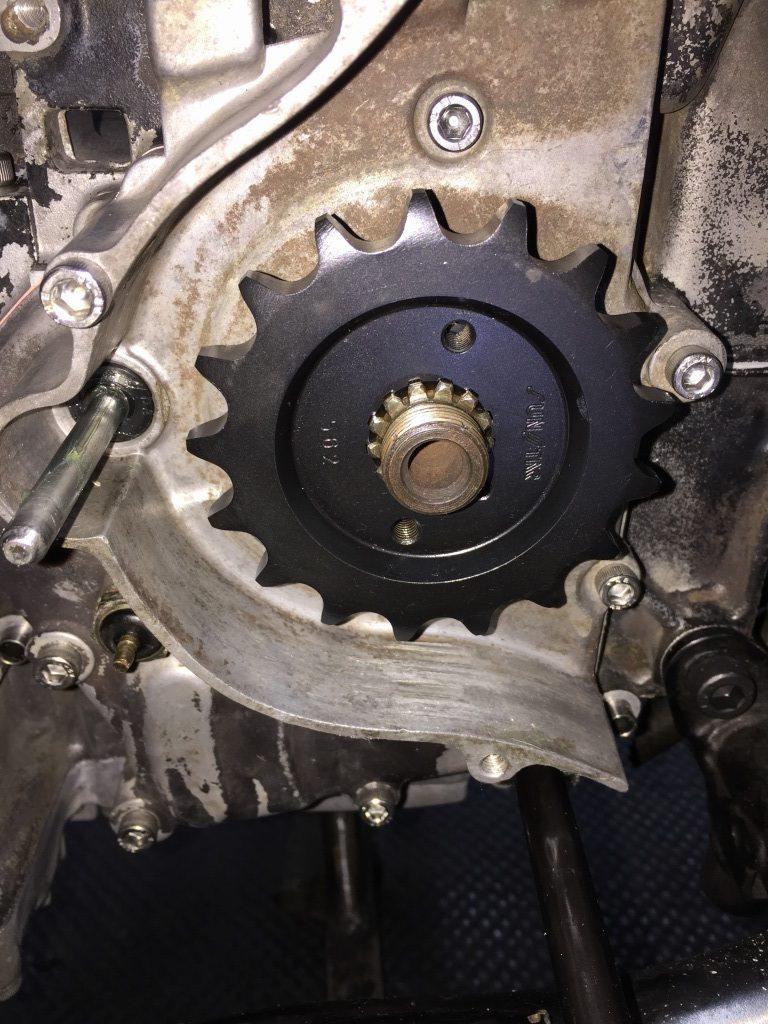

今回チェーンは520から530に変更、530のオフセットスプロケをセットします。

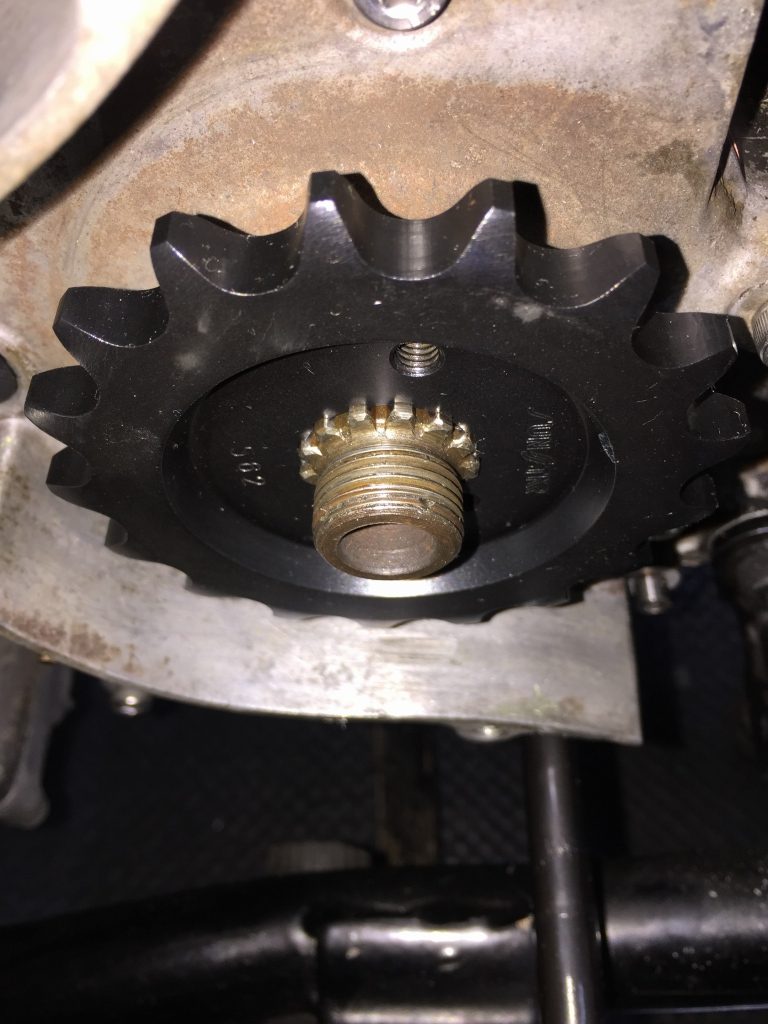

Mk2シャフトなのでスプラインがスプロケより少し飛び出します。



ロックワッシャーは溝付きのMk2純正を使用します。



大きなナットと確実なロックワッシャーで、確実な締結強度が得られます。



続いてオイル取出しです。社外品のオイルクーラー用が付いていました。取り付け面はOリングとガスケットが併用されています。

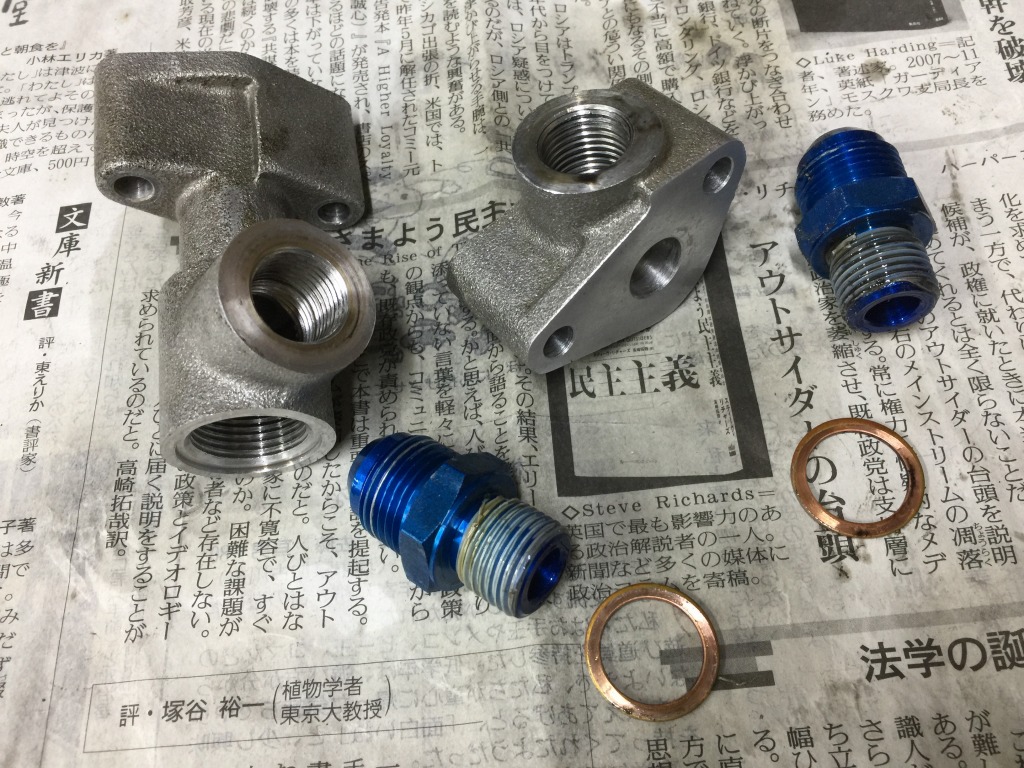

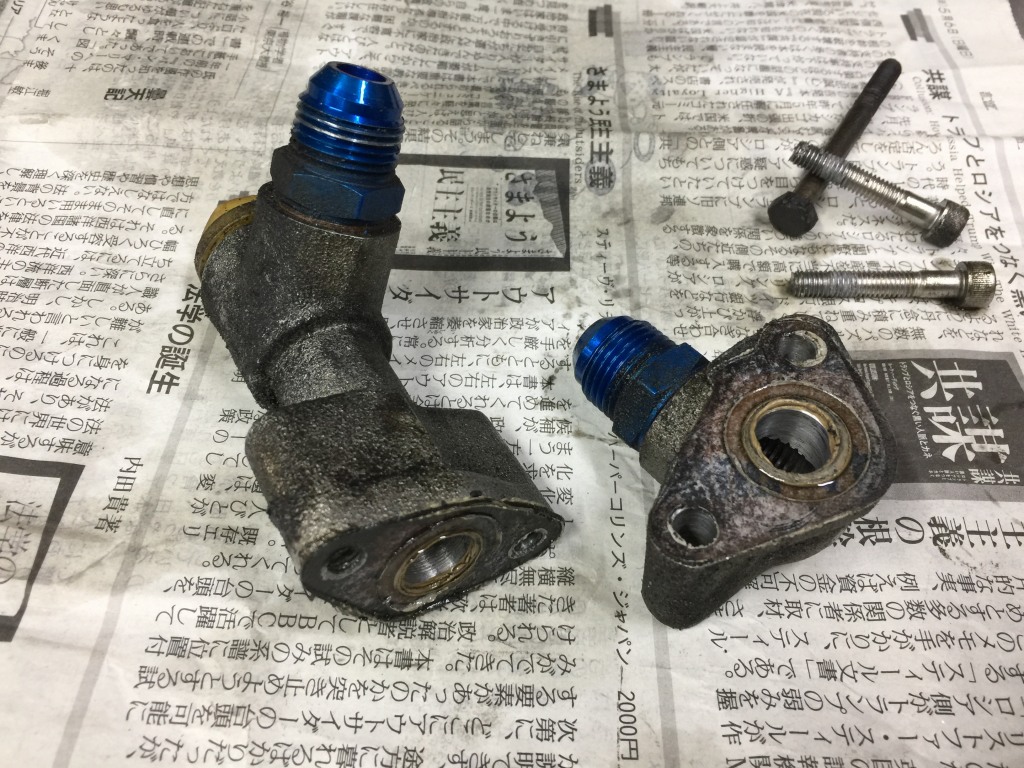

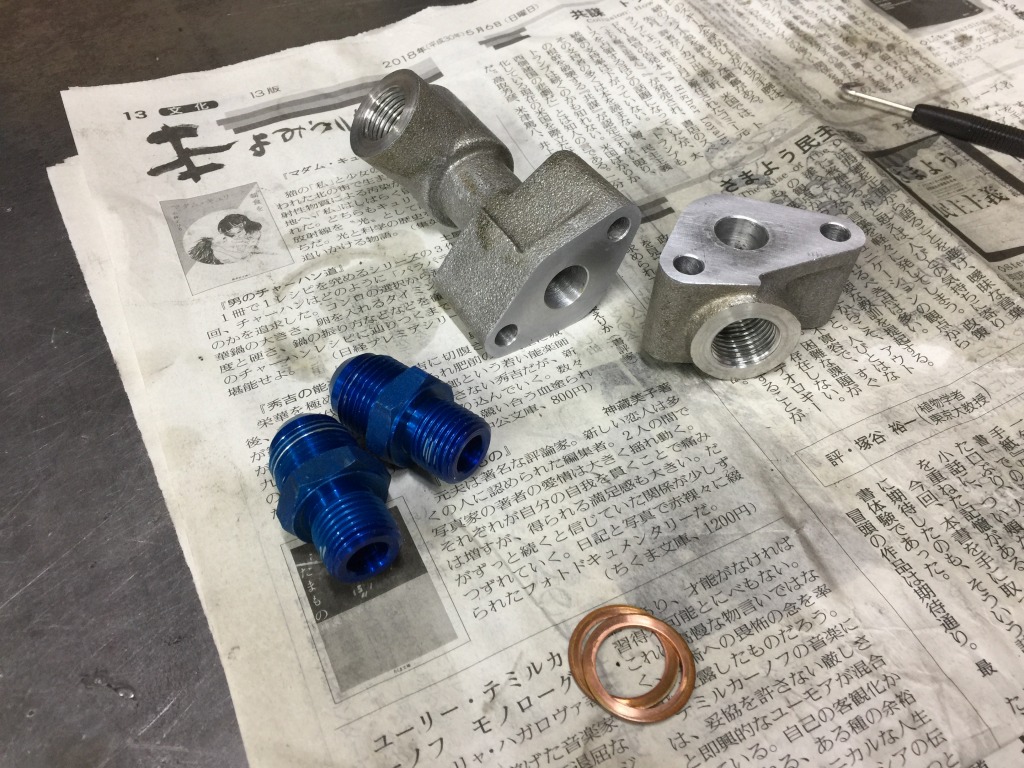

分解して洗浄します。ニップルにはワッシャーとシールテープが併用されています。



シールテープはきれいに剥がし、取り付けはOリングとワッシャーのみで行います。

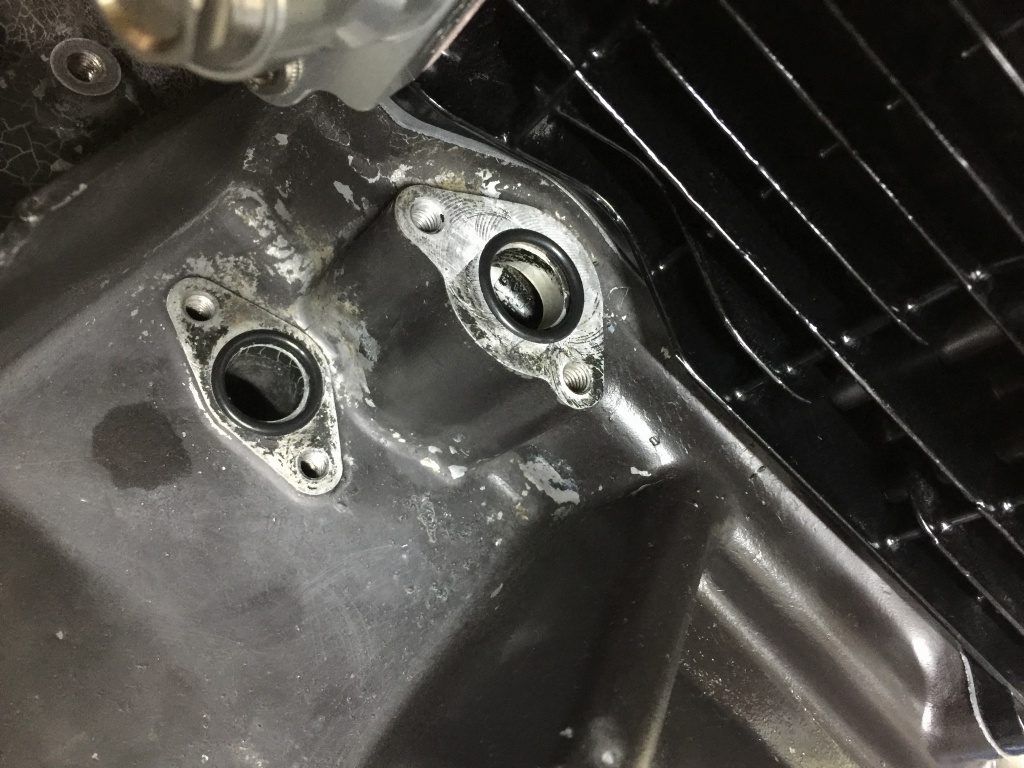

エンジン側にOリングをセットします。



オイル取出しを取り付けます。

Φ16ミリのワッシャーはすぐに手配し、とりあえず入荷を待ちましょう。

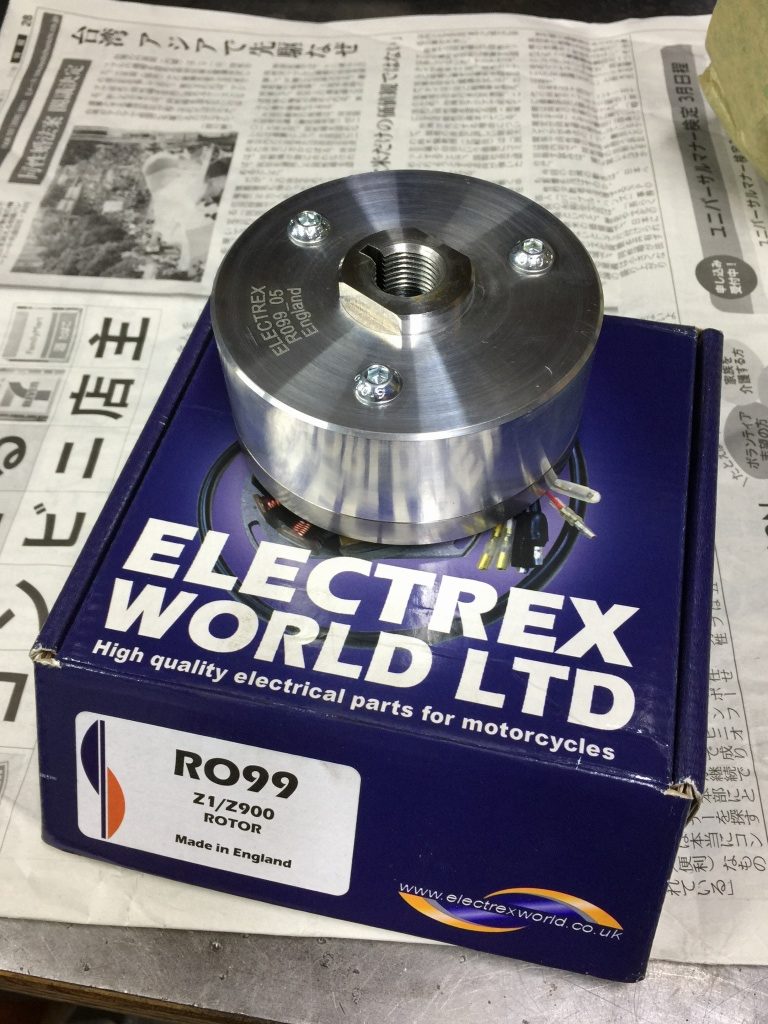

ガタが出て破損していたマグネットローターは、こちらのイギリス製社外品を使うことに。



裏側はこんな感じ。キー溝もあります。

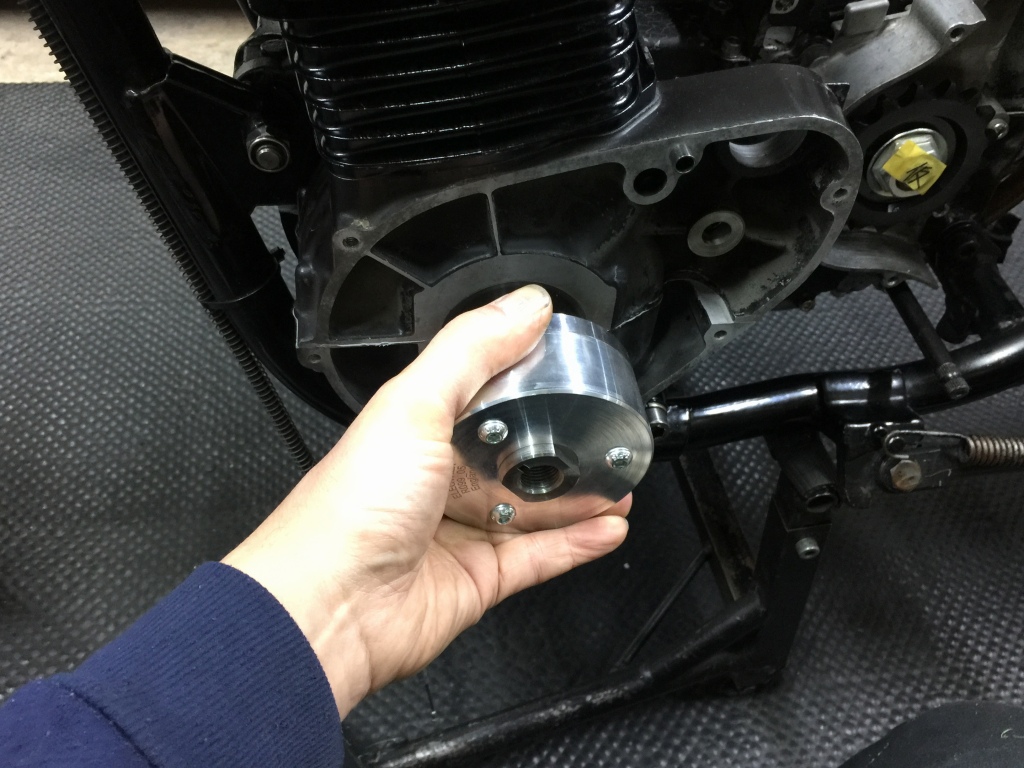

クランクのテーパーに嵌めてみます。スッと吸い付くように密着するので精度の高さがうかがわれます。

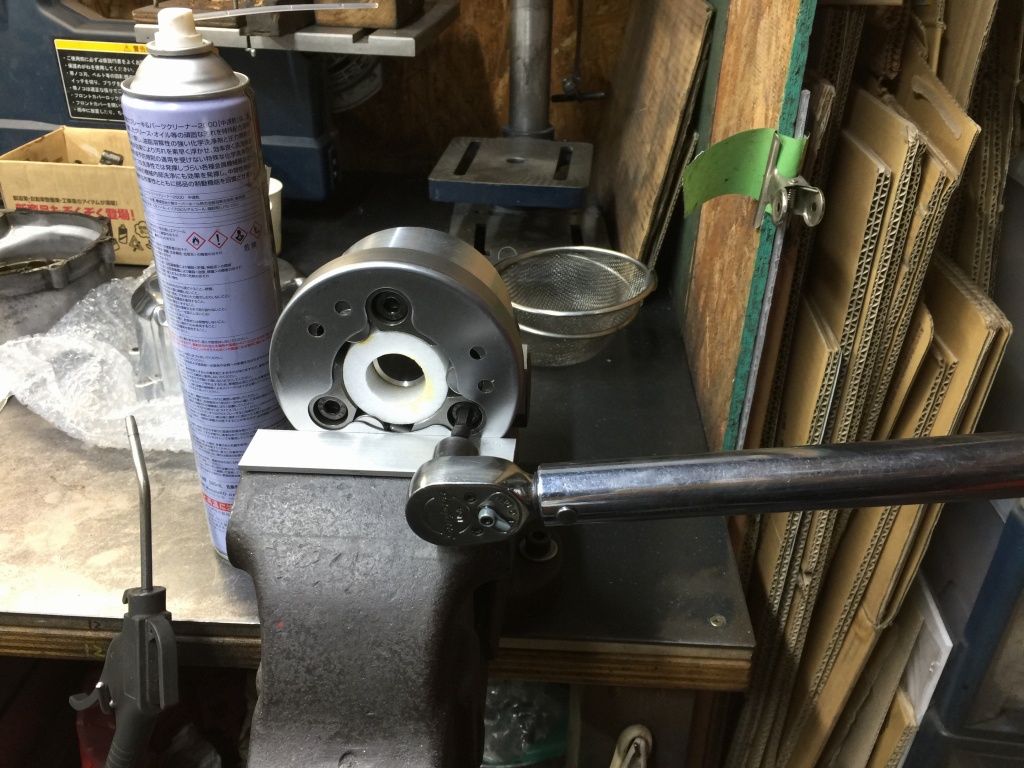

マグネットローターに純正新品のスタータークラッチを取り付けます。ネジにはロック剤を塗布し、締め付けトルクは規定値でしっかりと。このあとスターターギヤを手配して入荷を待ちます。



リヤブレーキは、油圧スイッチが故障しているので交換します。

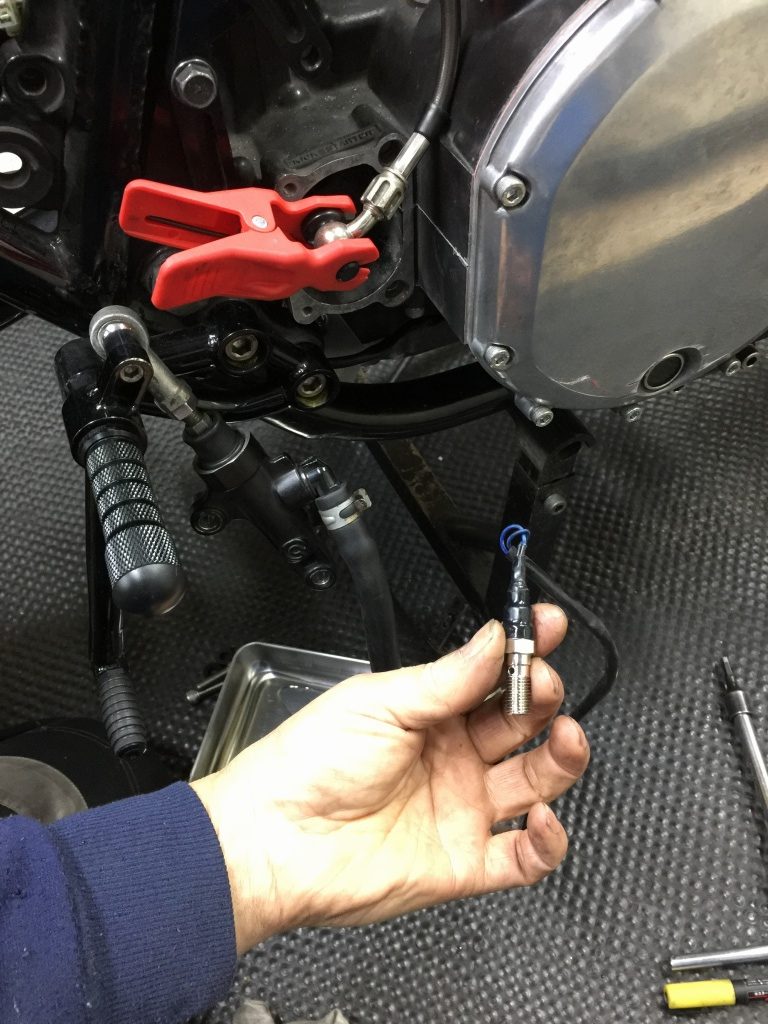

油圧スイッチを取り外します。

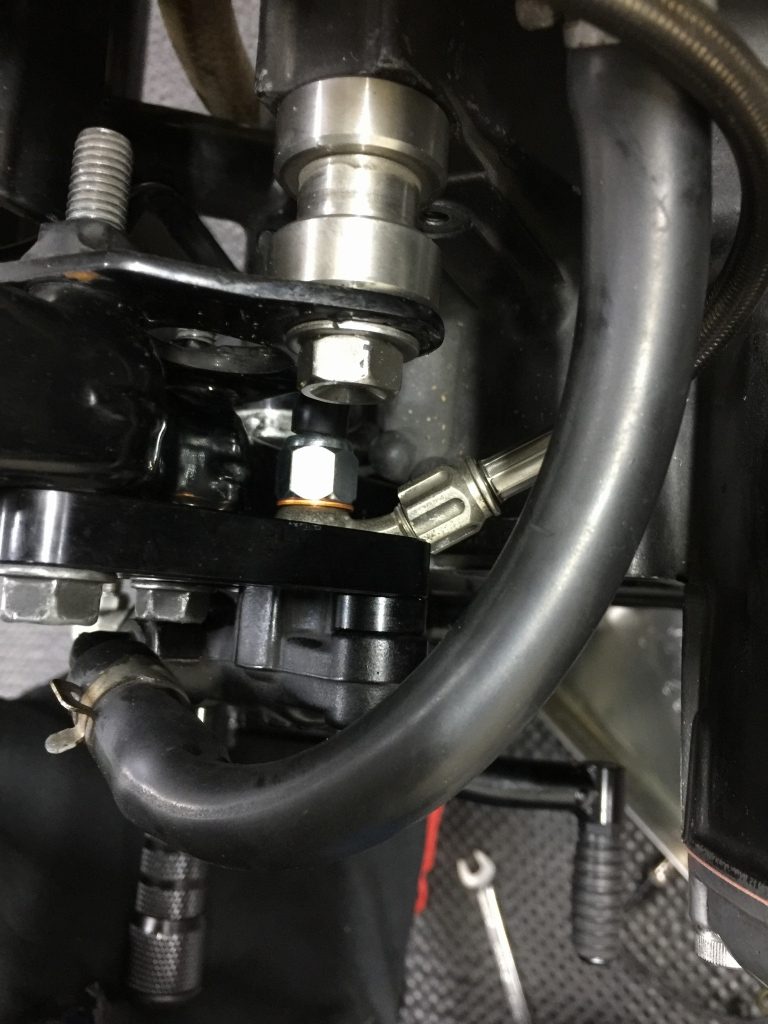

新品のスイッチに交換しリヤマスターを取り付けます。

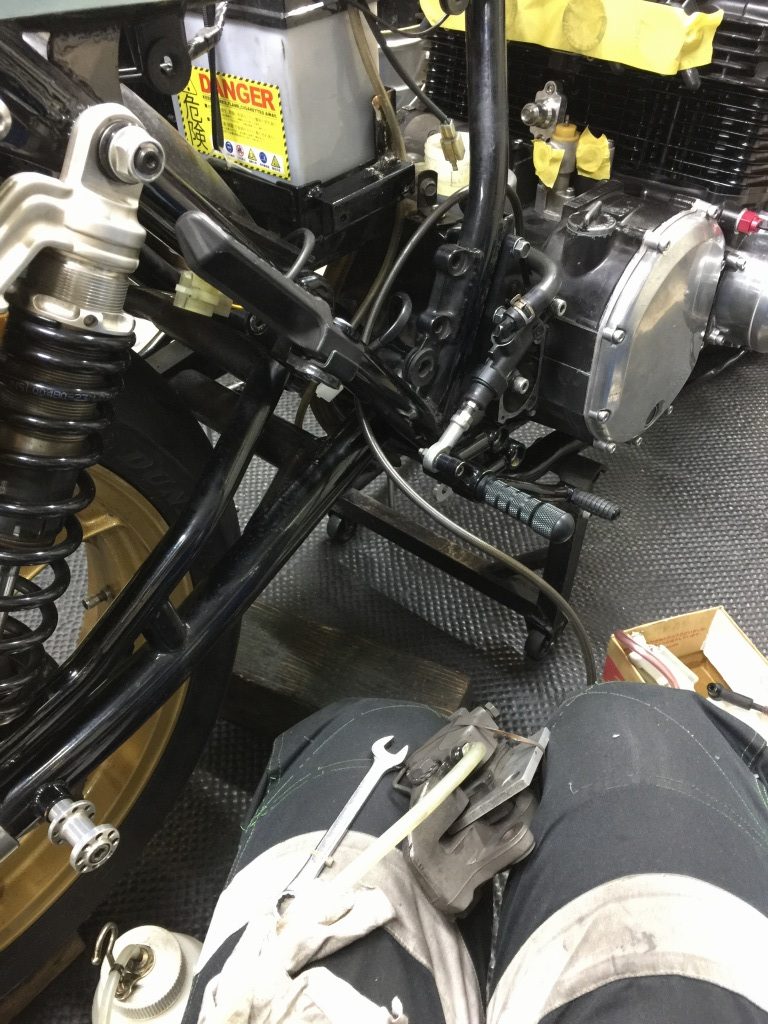

キャリパーを一旦外してフルードのエア抜きをします。

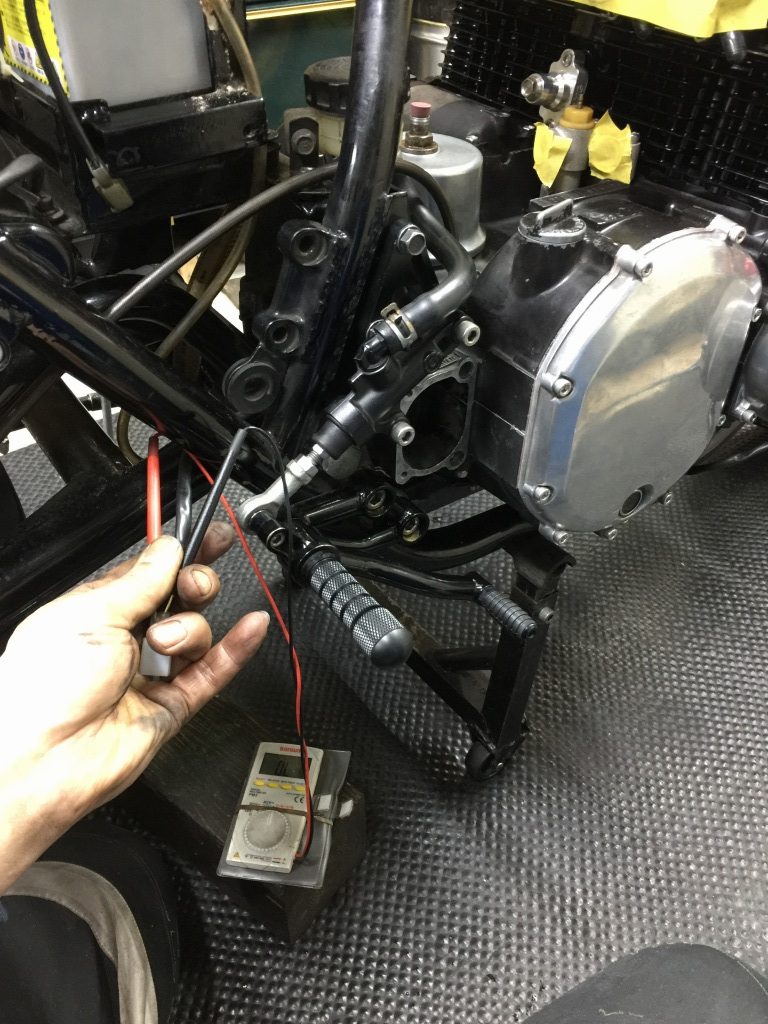

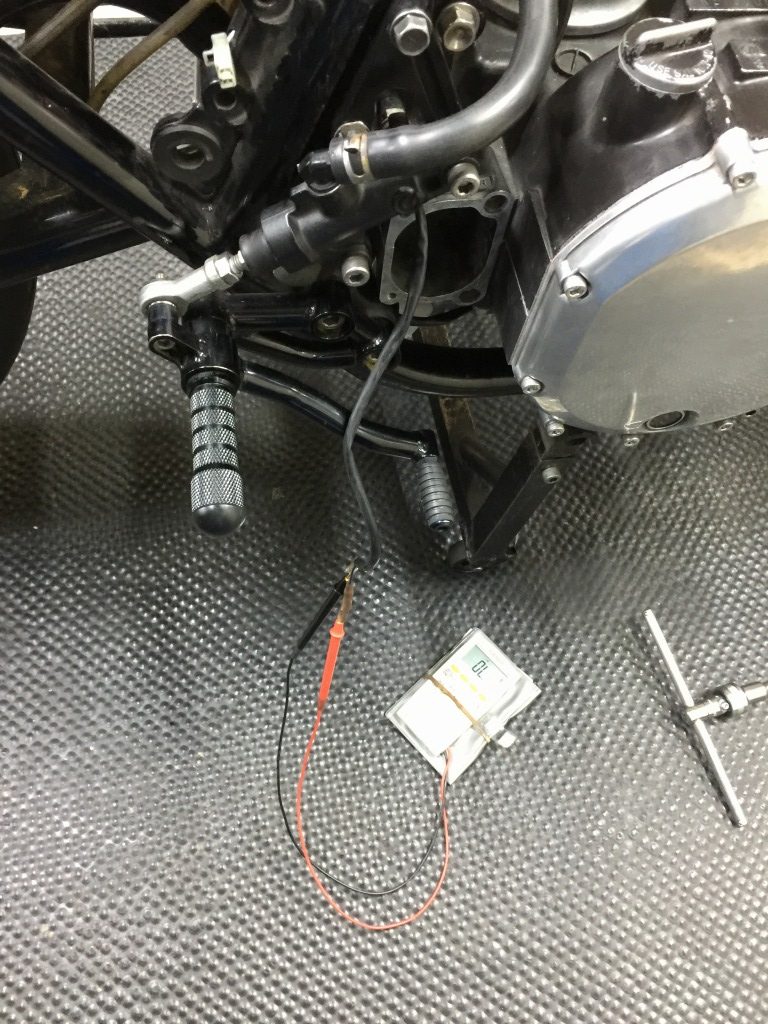

エア抜きが終わったところでスイッチの作動を確認します。

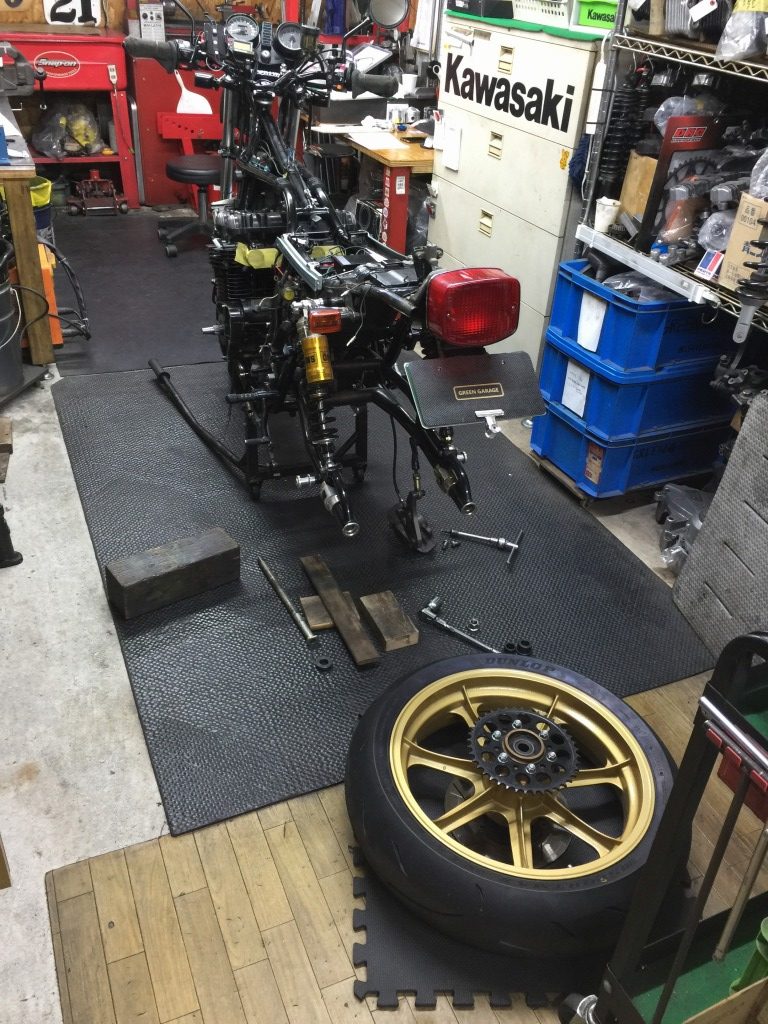

続いてリヤタイヤを交換します。手違いで60扁平のタイヤが付いているので、70扁平に変更します。



リヤスプロケも520から530に変更します。

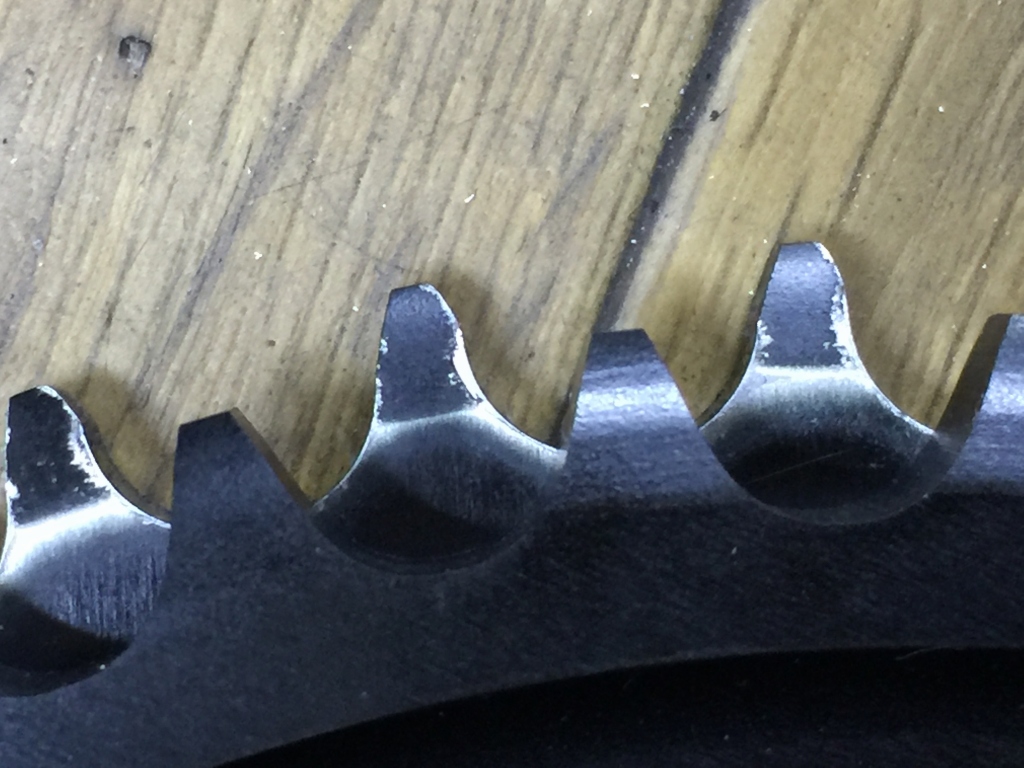

奥の520スプロケは、走行距離が少ないそうですが既に摩耗しています。

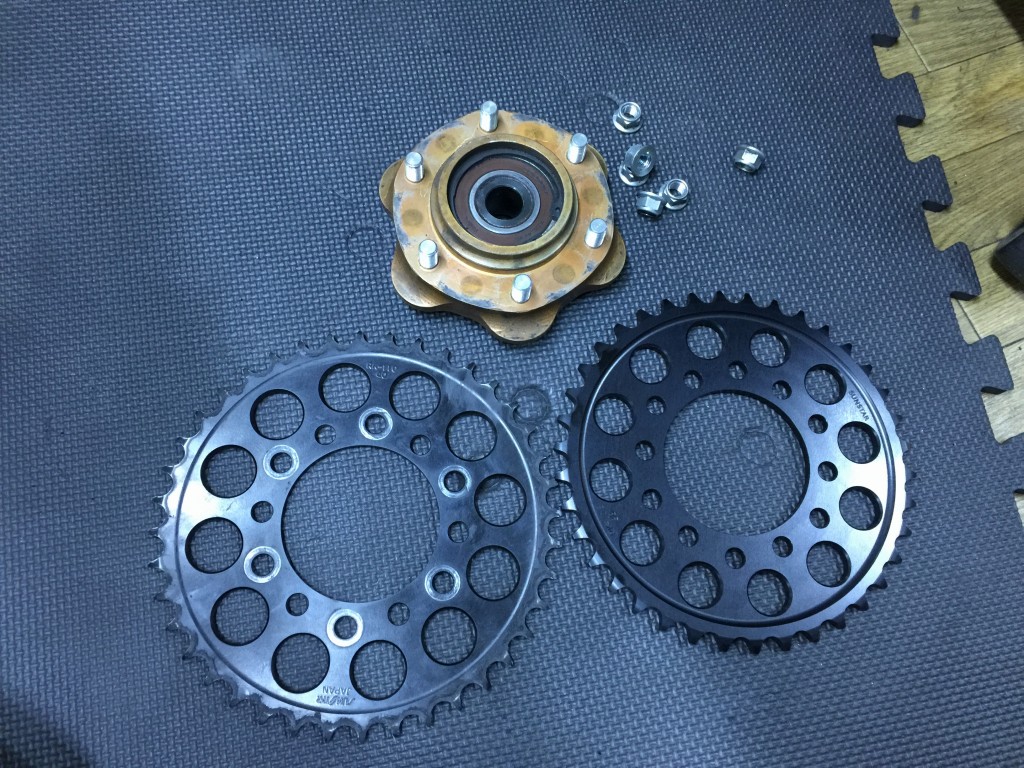

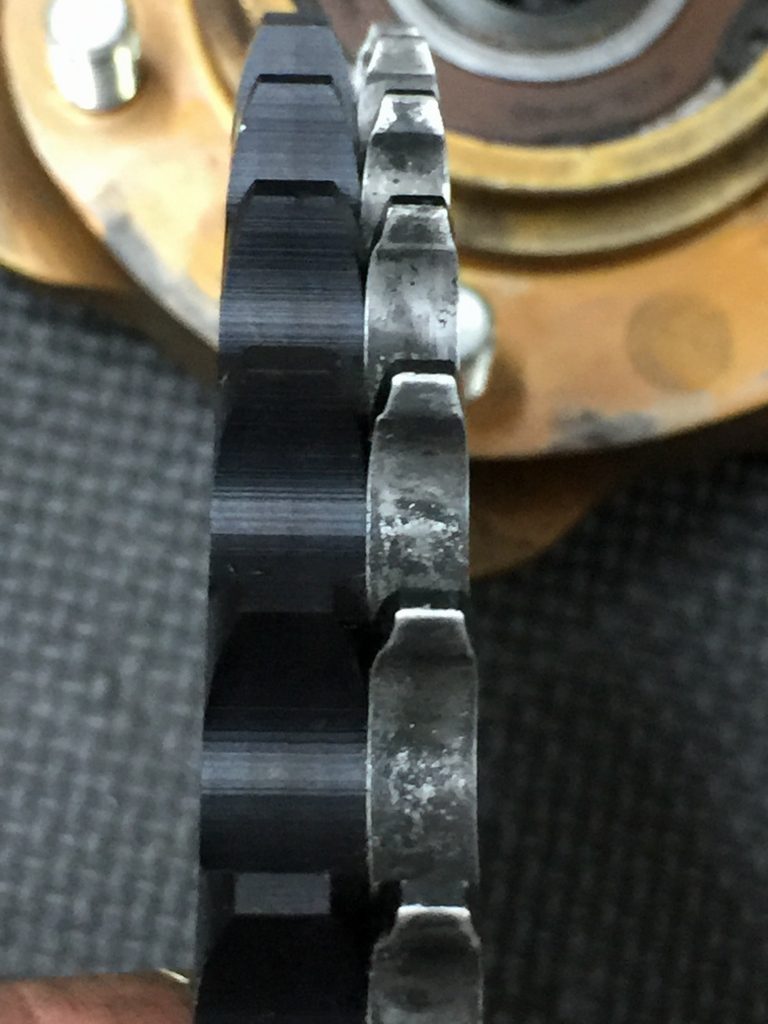

左から530と520のリヤスプロケです。520がいかに薄く、耐久性はストリートには不向きと言わざるを得ません。

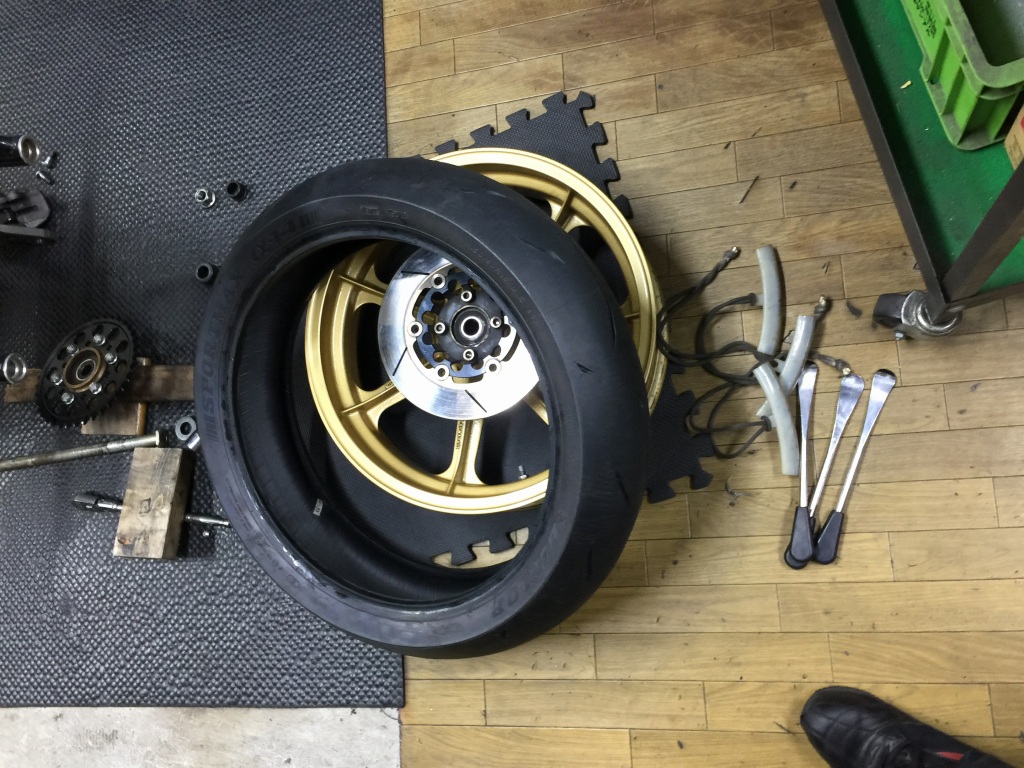

リヤタイヤを交換します。



取り付けるのはAMAルックにには欠かせない150/70-18のダンロップα14です。

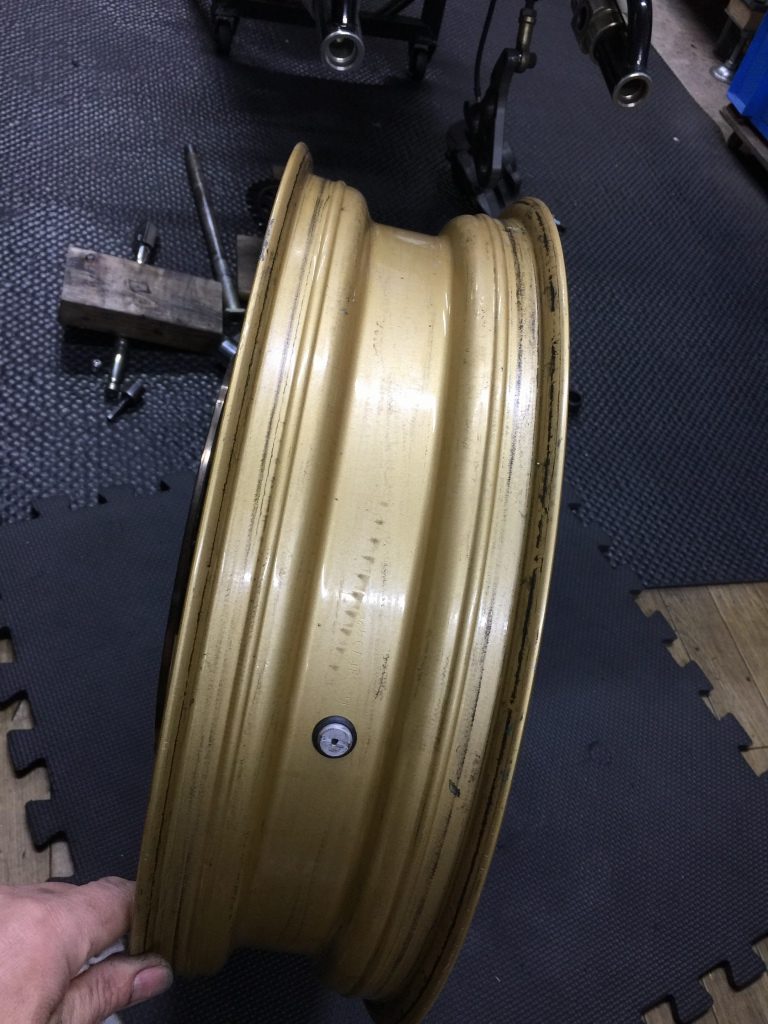

リムの内側はタイヤカスでかなり汚れています。

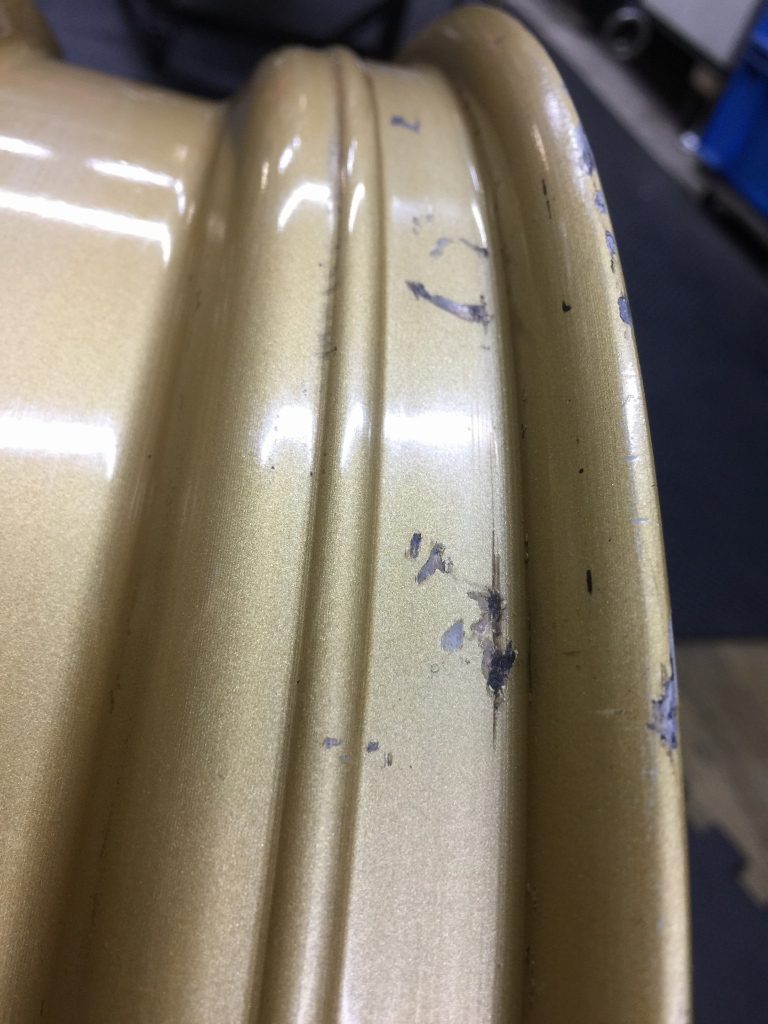

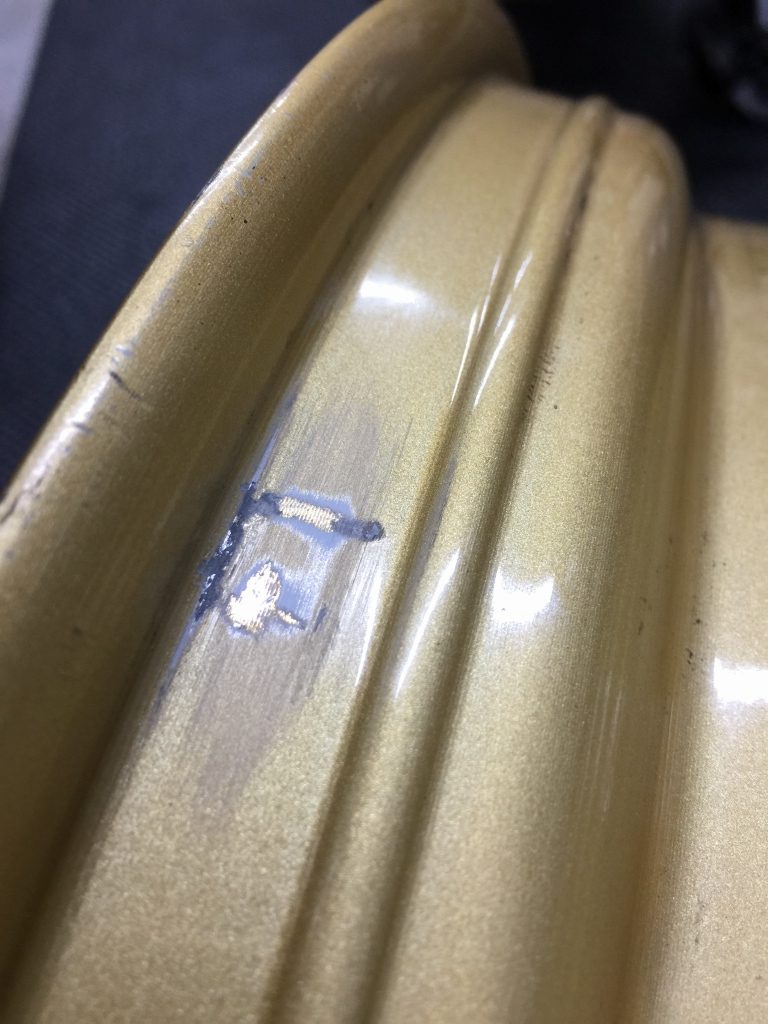

汚れを拭き取るとかなりのキズが見つかりました。

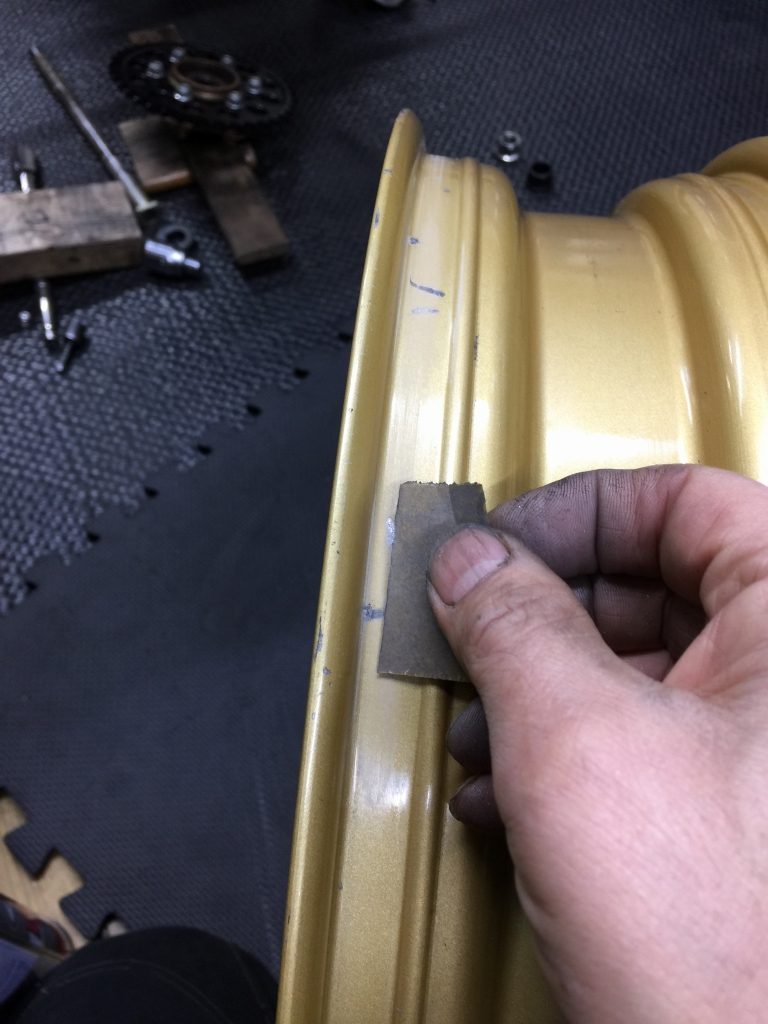

段差がかなりあるので、エア漏れしないようペーパーで均します。



均し後はこちら。



新しいタイヤを組んだら、ホイールアライメントを計測します。

チェーンラインは純正比約5ミリオフセットでした。ホイールセンターは4ミリ左にズレていることが判明。左右のカラーを作り直して修正します。
