Z1000J M.T様 フロントローター取り付け

ブレーキキャリパーなどの仕様変更です。



現状のブレーキは、カワサキ他車種の純正流用です。フロントアウターローターはポリスのφ300ミリです。

アウターローターは継続使用しますが、キャリパー変更に伴いインナーローターのオフセット量が不足するので、インナーローターも同時に変更します。

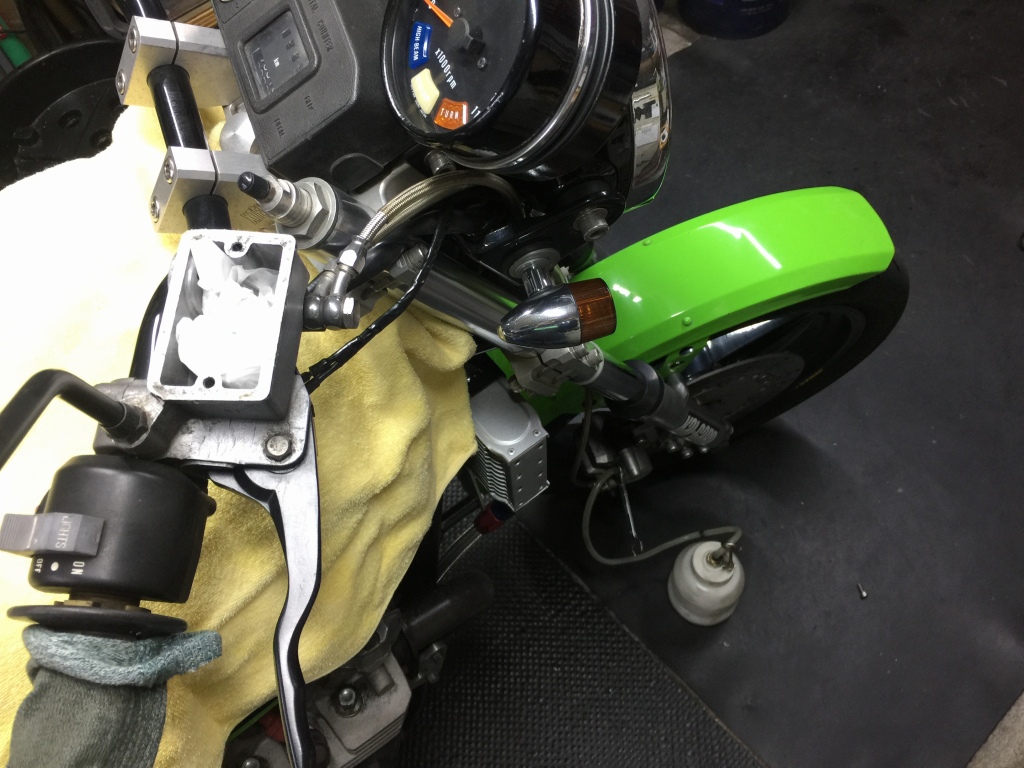

キャリパーを交換するので、フルードを抜きます。

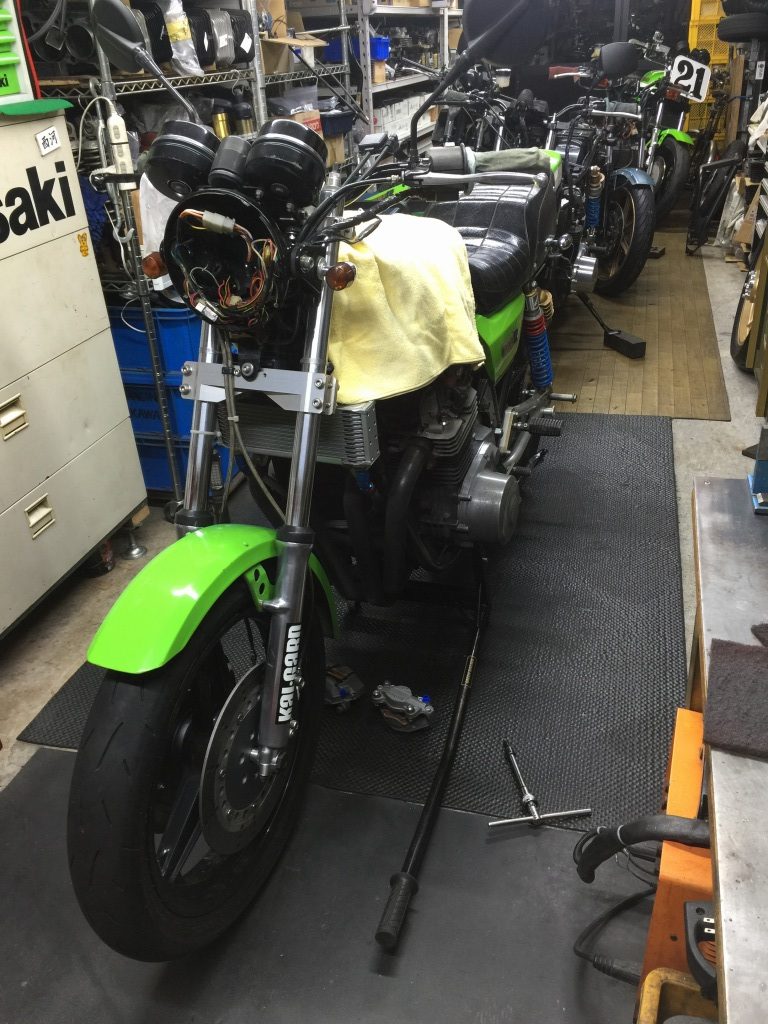

スピードセンサーを外します。



ホイールを外し、フロントローターも外します。

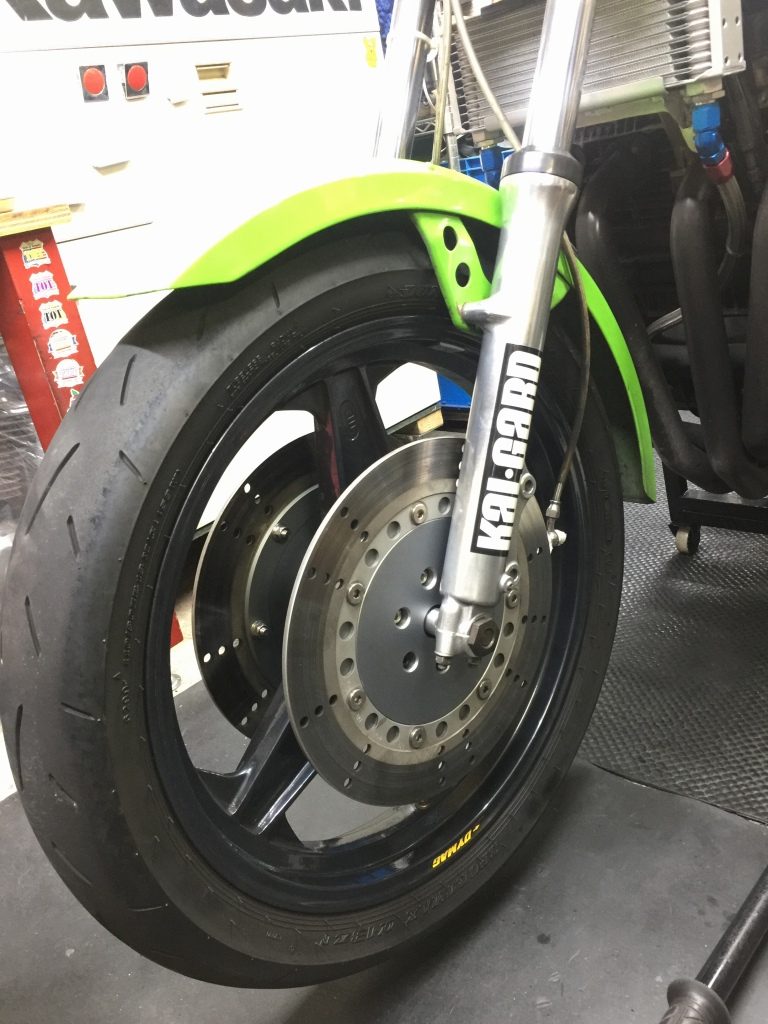

現状のフロントローターです。かなり昔にカスタムされたとのこと。

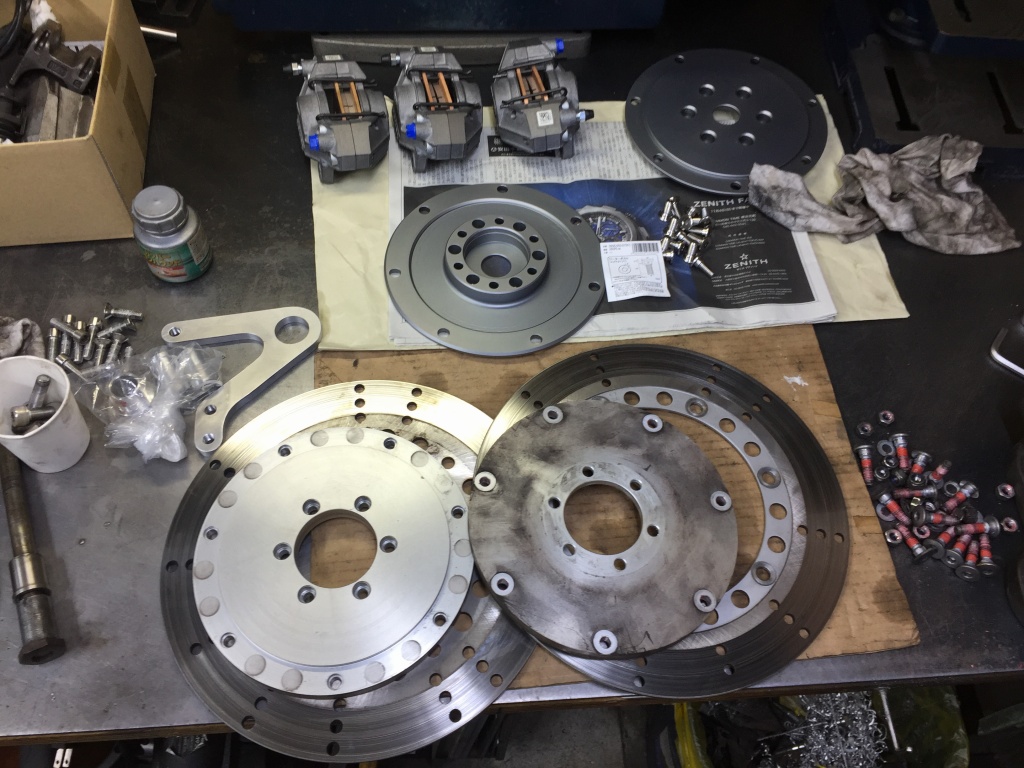

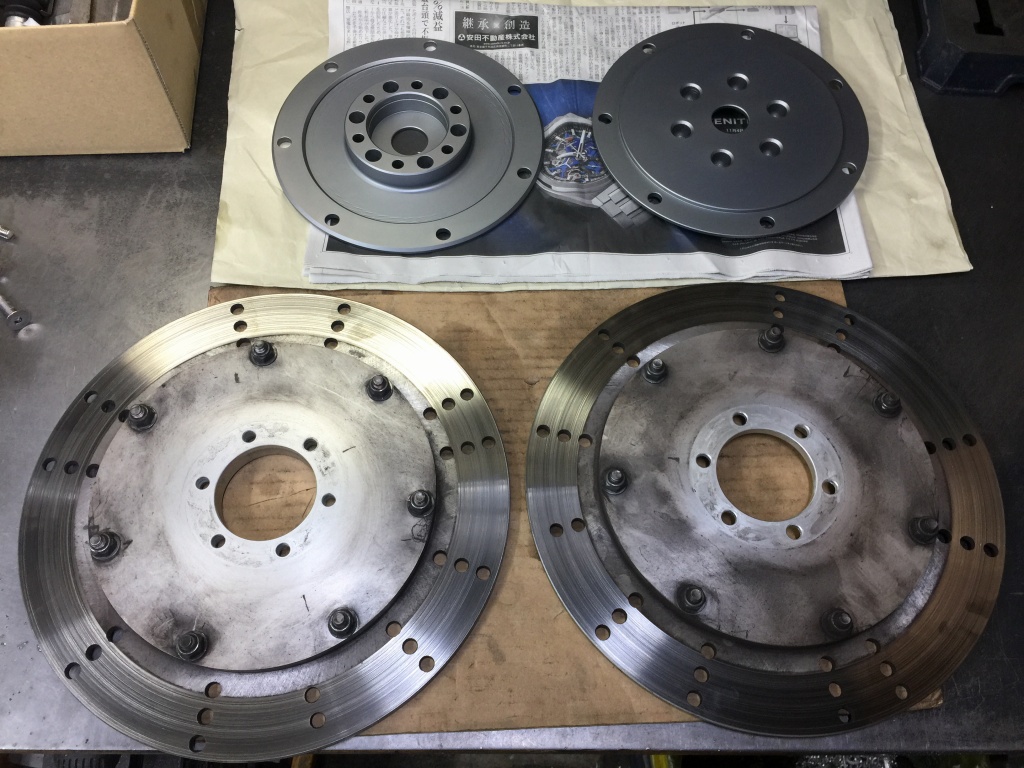

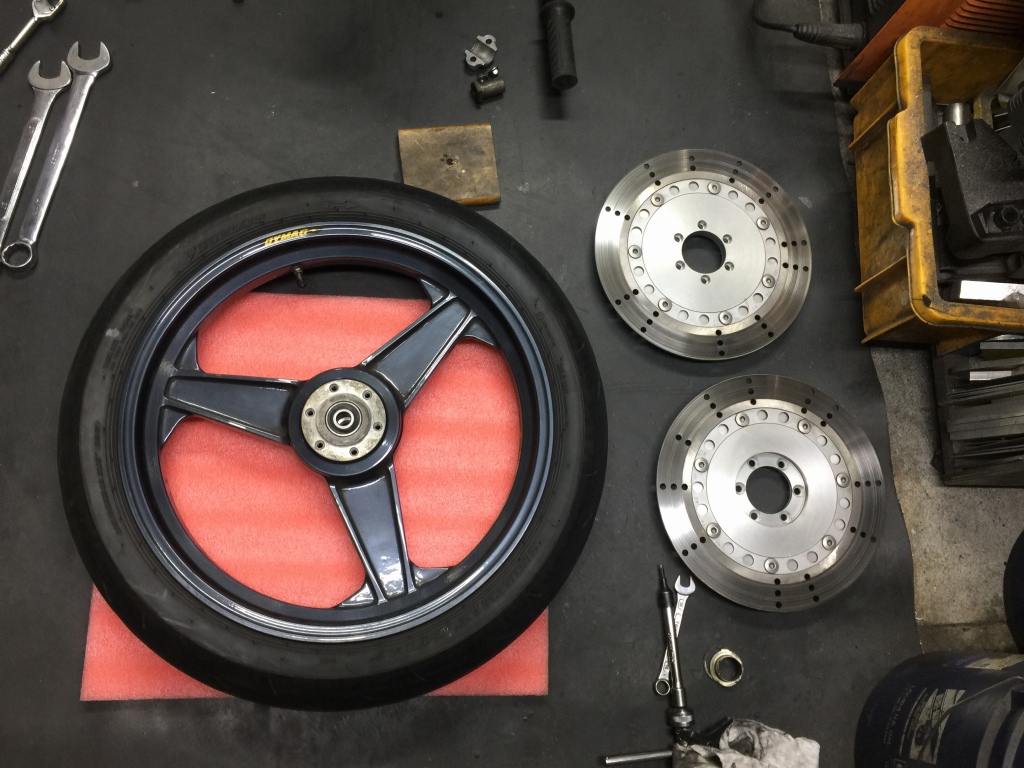

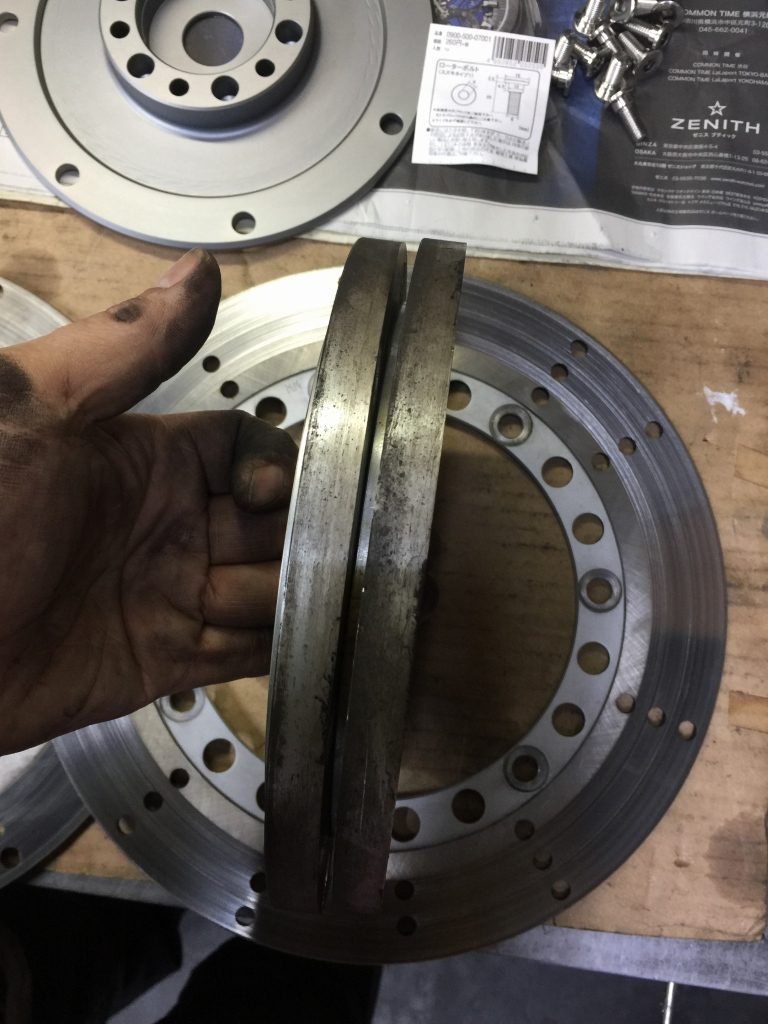

インナーローターを外します。上の方にあるのが今回取り付ける部品です。



外した既存のインナーローターは、かなり重量のある仕様です。今回新たに設計したローターは、この辺りも大幅に改良しました。

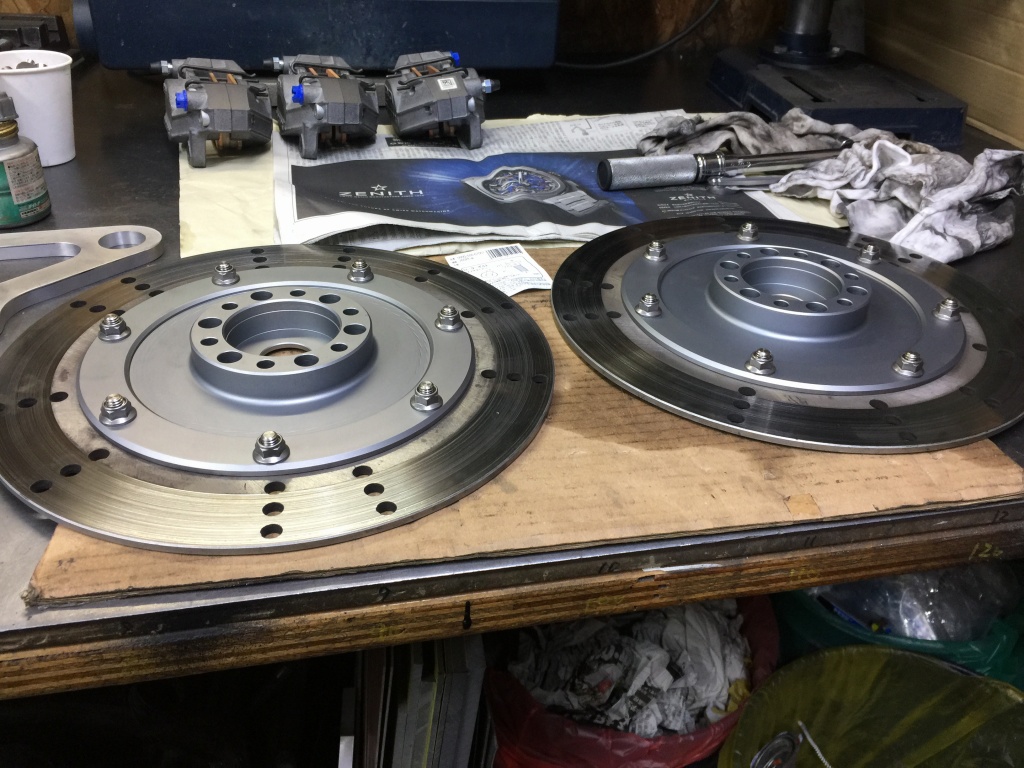

今回新規製作したインナーローターを合わせます。

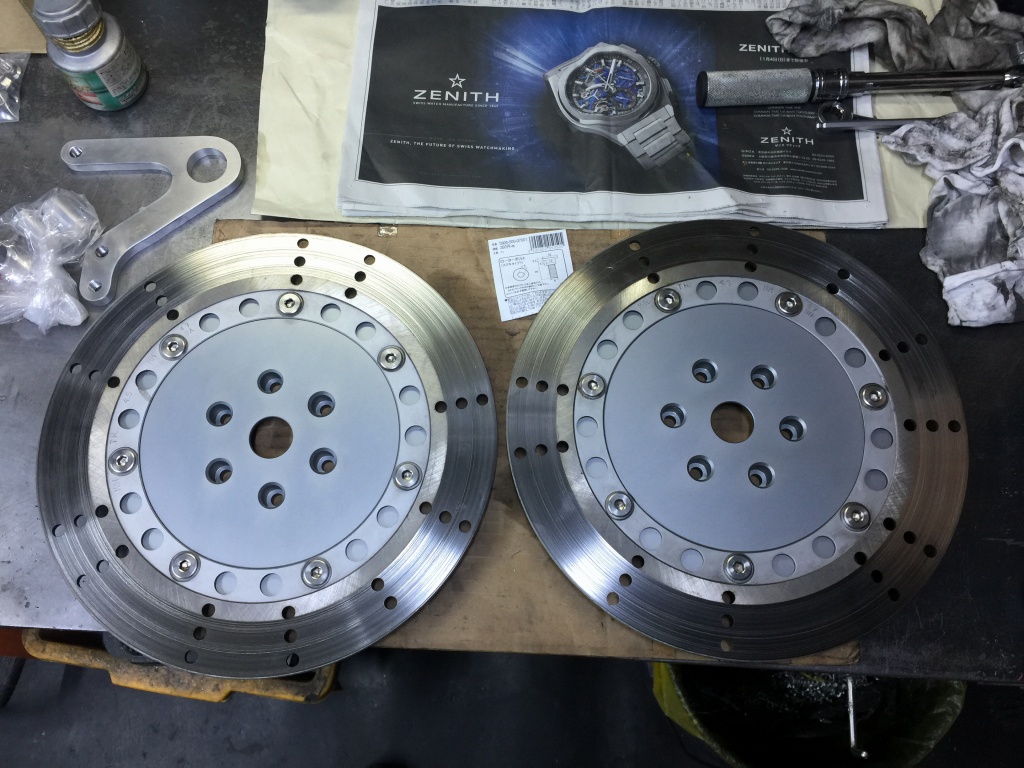

弊社の通常製作するS1ローターのデザインを踏襲しています。

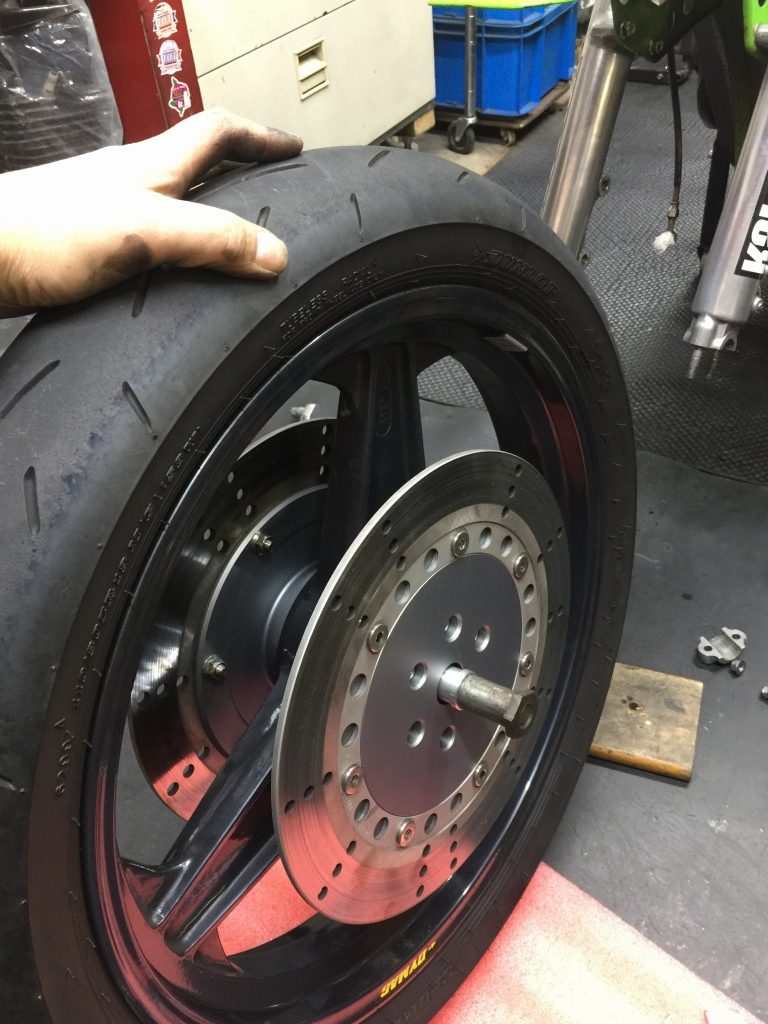

ローターをホイールに取り付けます。



車体に取り付けます。
スピードメーターセンサーはアウトプットシャフト側に移設し、左側もフラットなインナーローター形状としました。

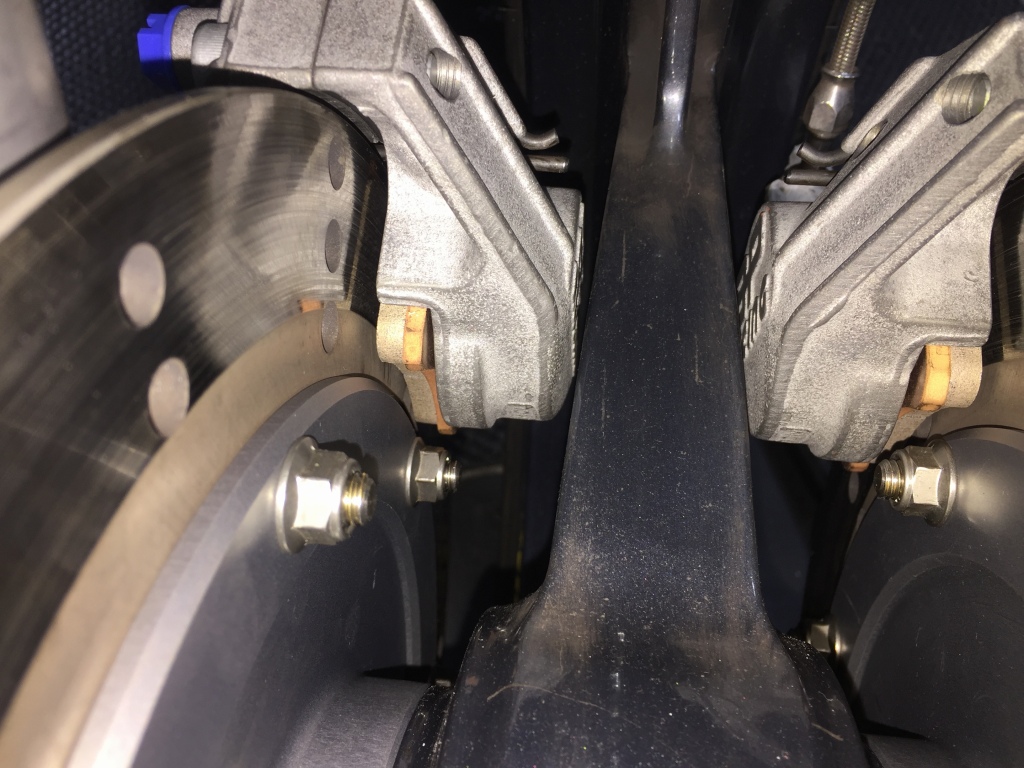

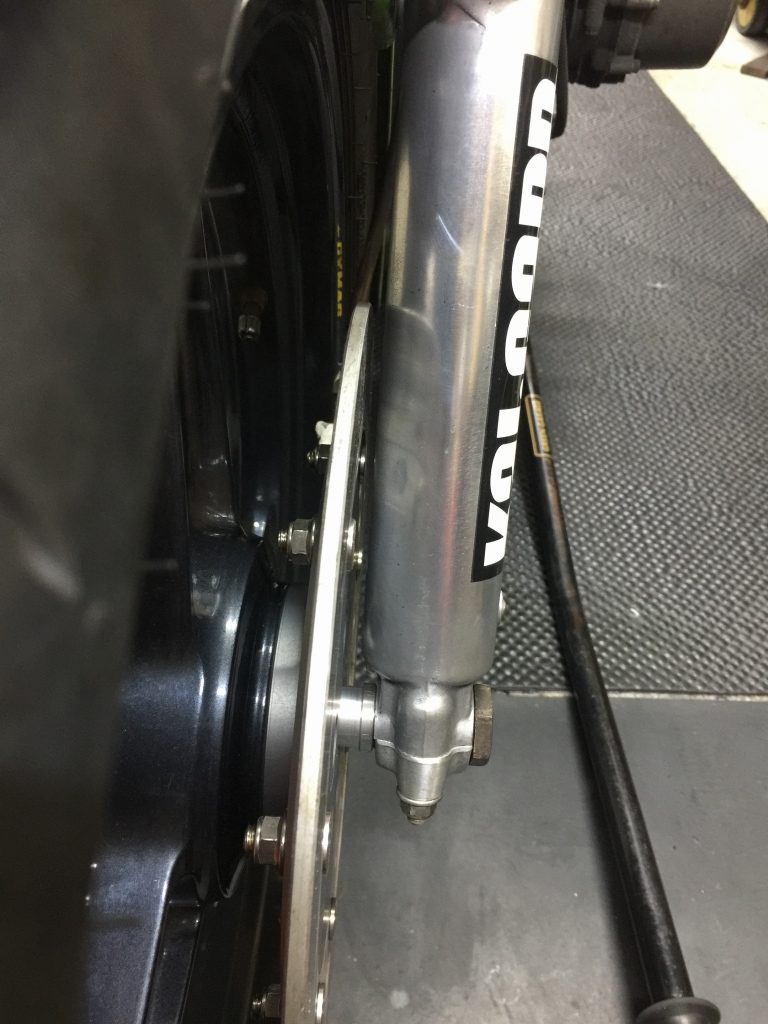

ロータースパンを広げたので、フォークアウターとのクリアランスは極少です。



キャリパーサポートを製作します。

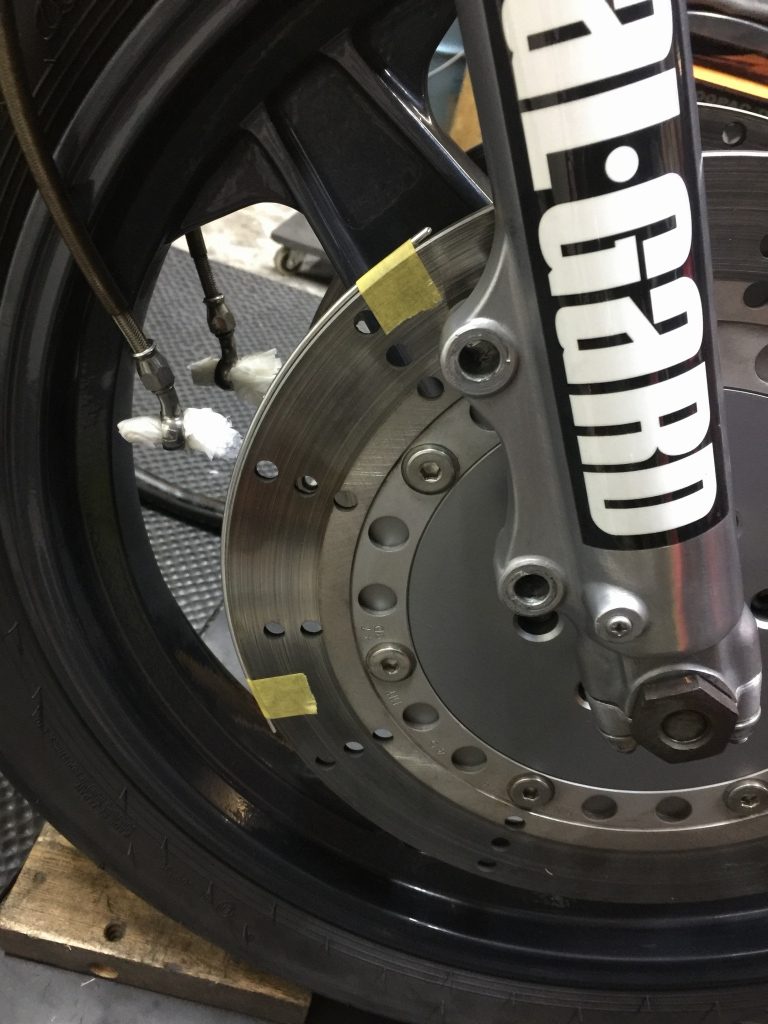

先ずはクリアランス確保用のワイヤーをローター外周に貼り付けます。

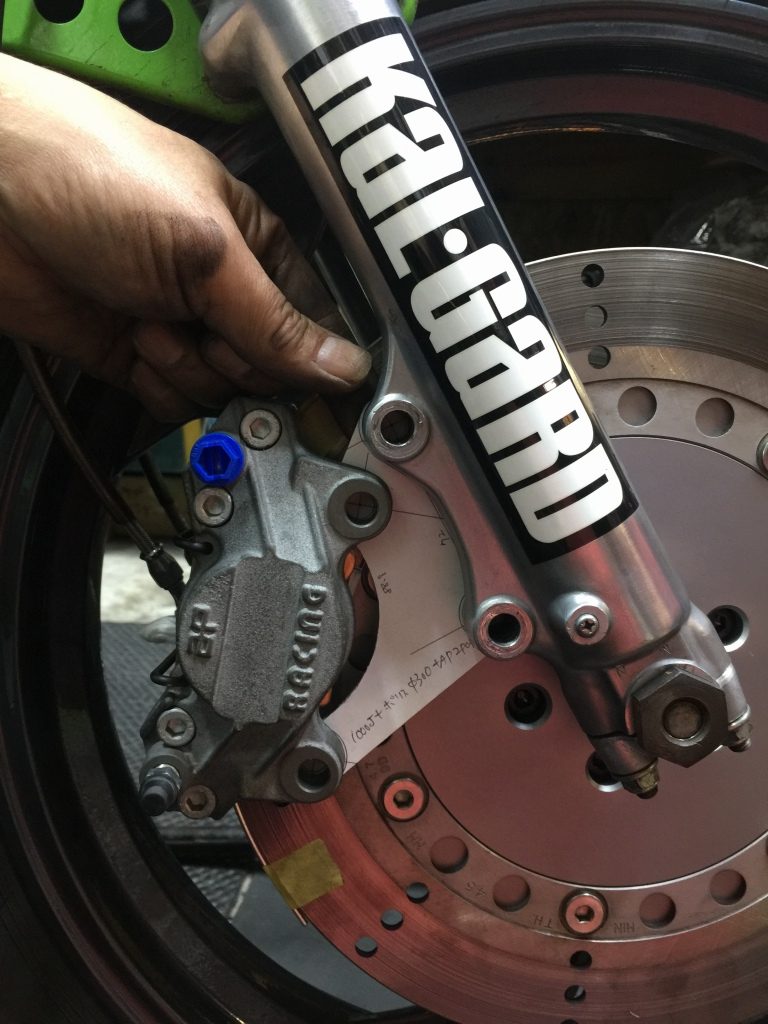

キャリパーを当て、厚紙をパッドの隙間に挟んで固定します。

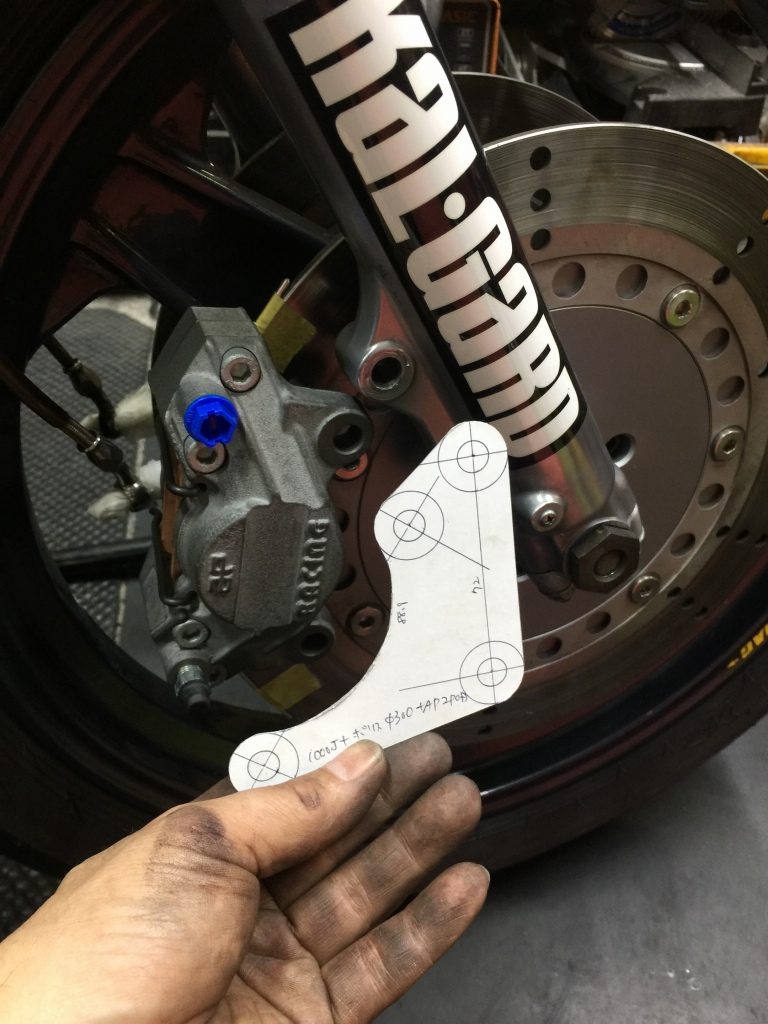

フォークとの位置関係のバランスを調整し、サポートの基準となる4穴の位置を型紙に写しとります。



それを元にサポートの型紙を起こします。

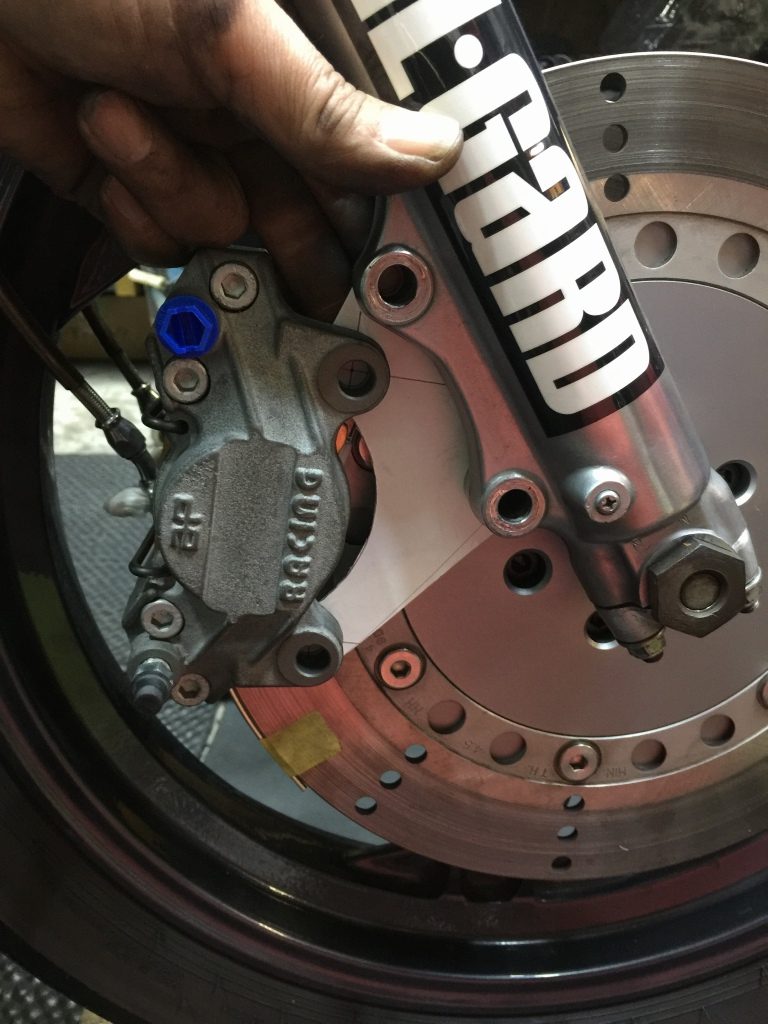

もう一度当ててみて、形状を確認します。

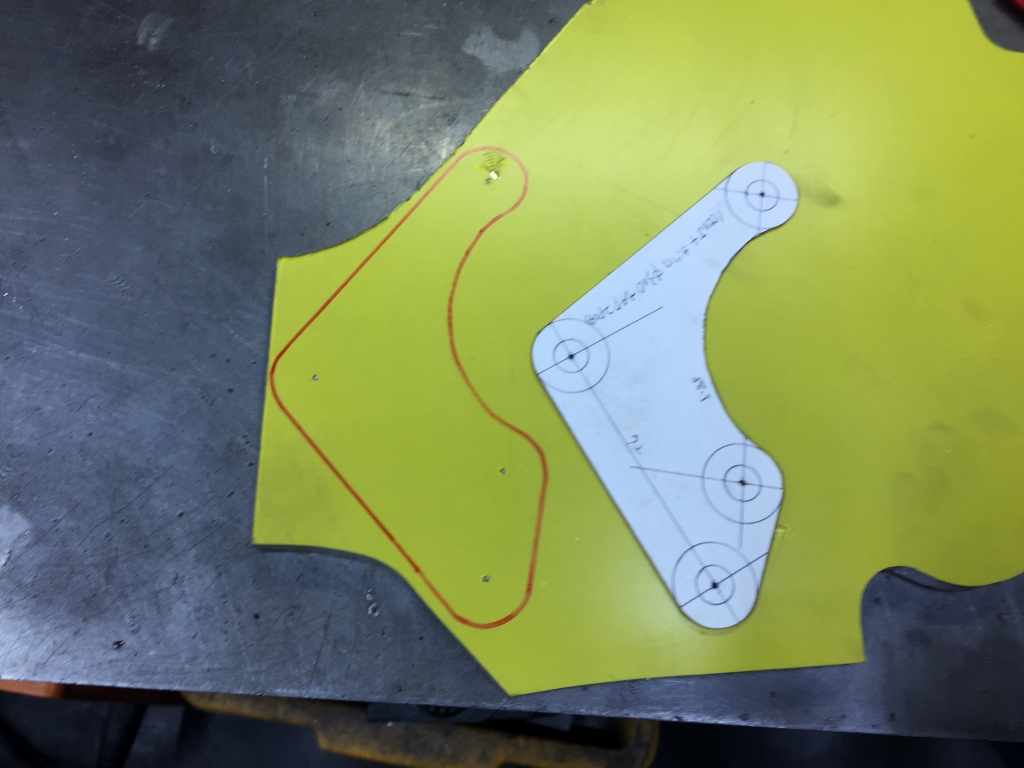

次に、10ミリ厚のジュラルミン板に形を写します。

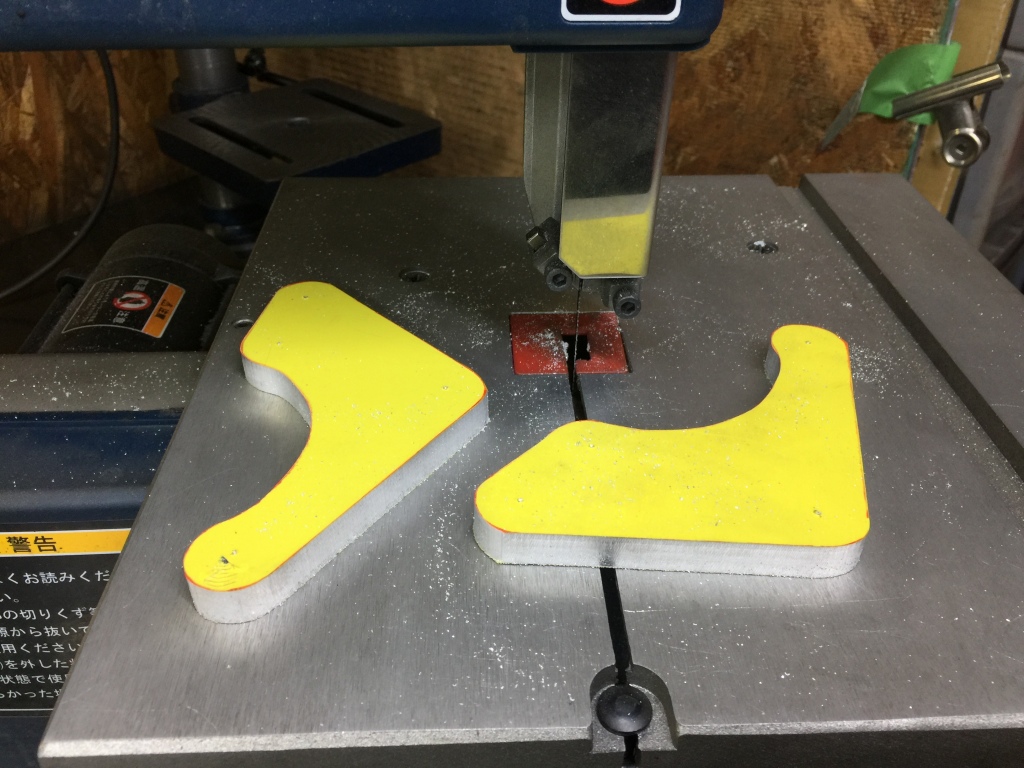

バンドソーで切り抜きます。

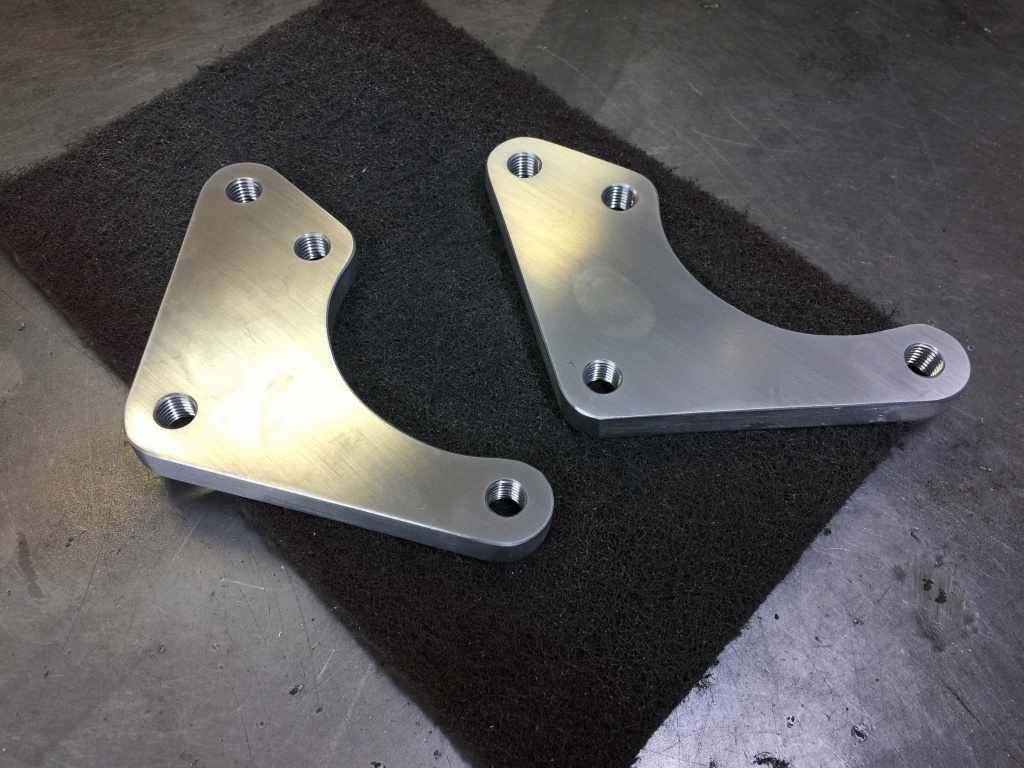

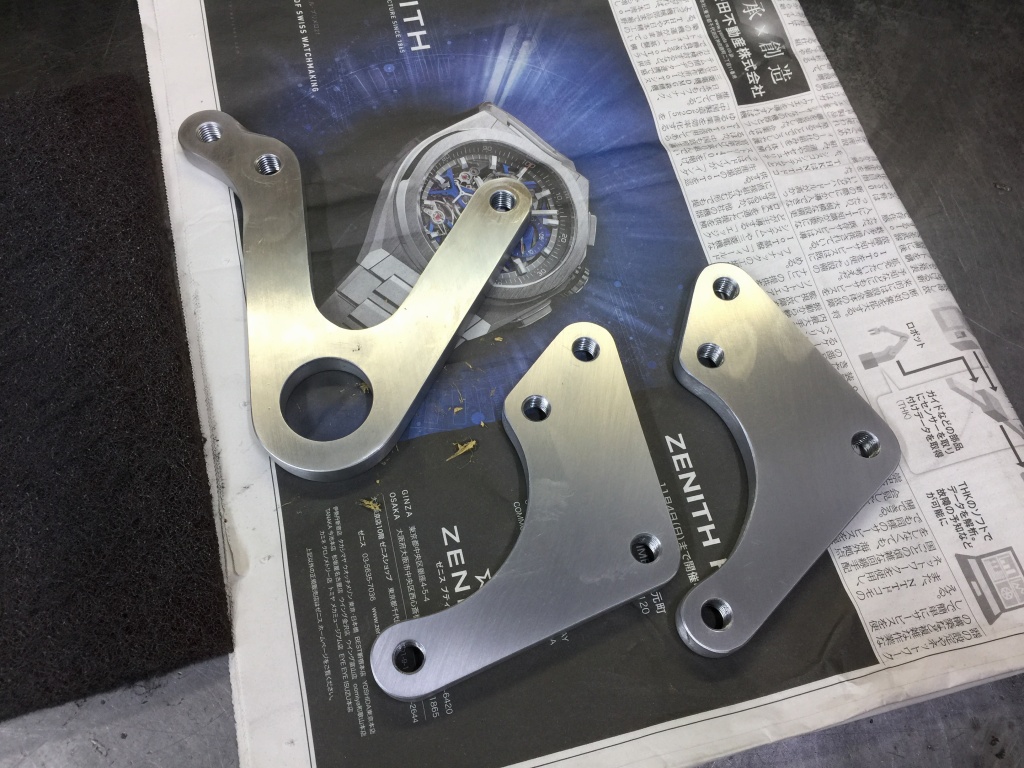

穴開け、ネジ切り、仕上げの研磨を経て完成です。





サポートを取り付け確認します。

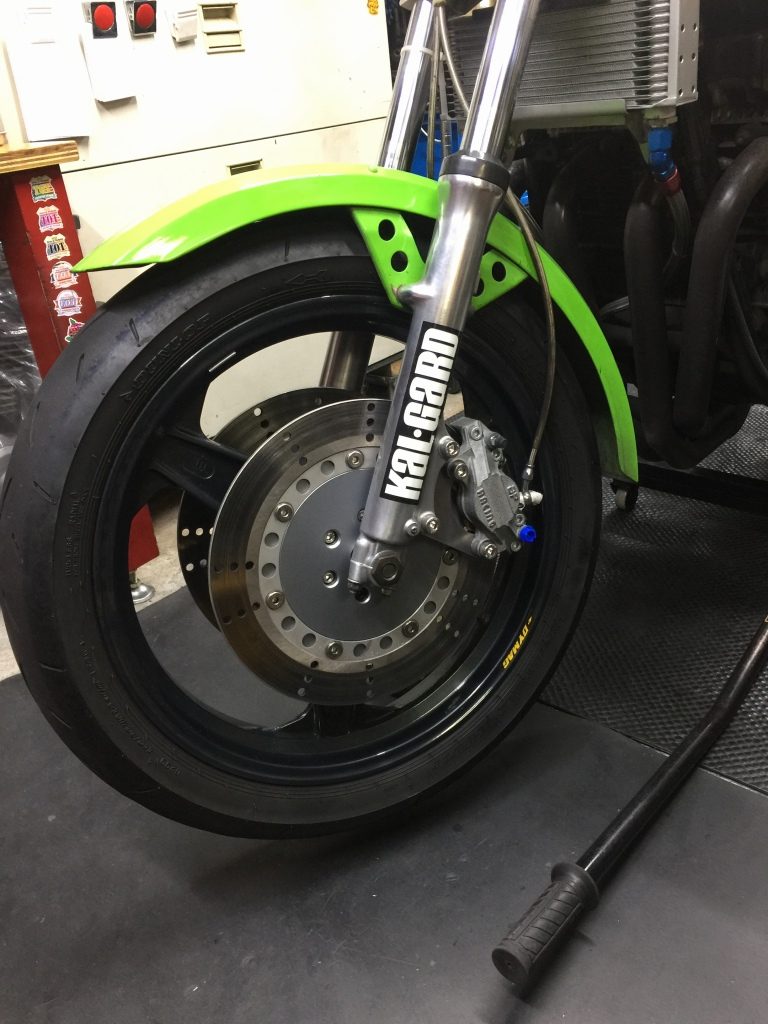

キャリパーのセンターもちょうどいいようです。

ブレーキホースは少し切り詰めるだけで済みそうです。

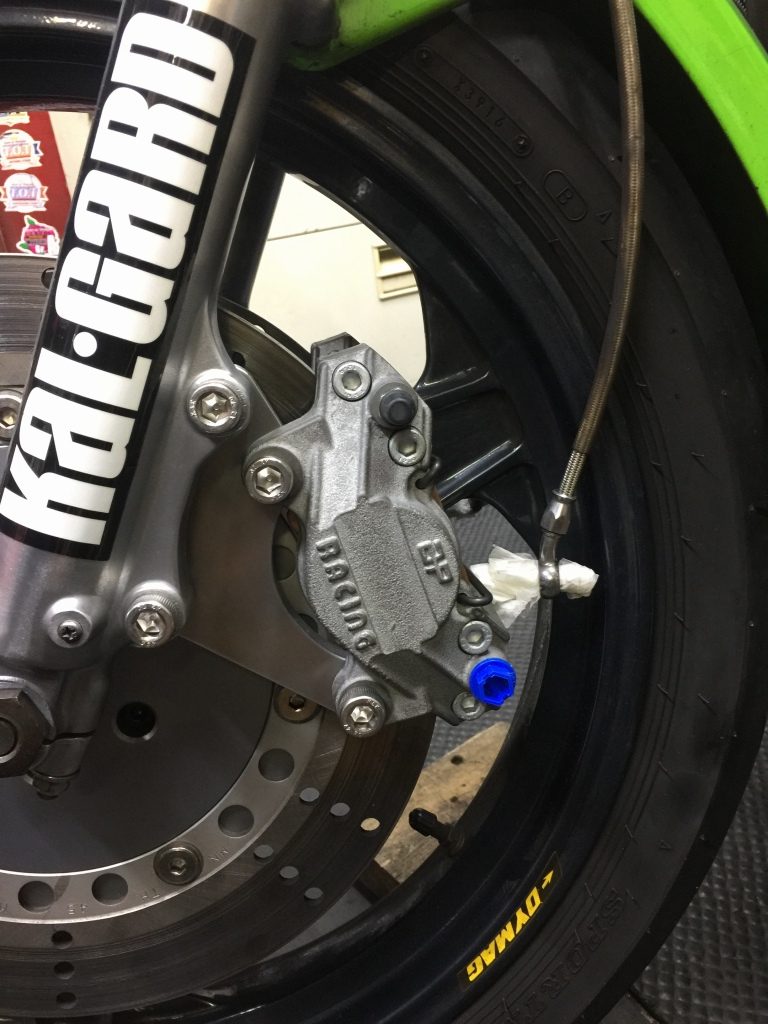

キャリパーとスポークのクリアランスはこのくらいです。



続いてリヤブレーキの仕様変更です。



現状は、リヤも純正他車流用です。

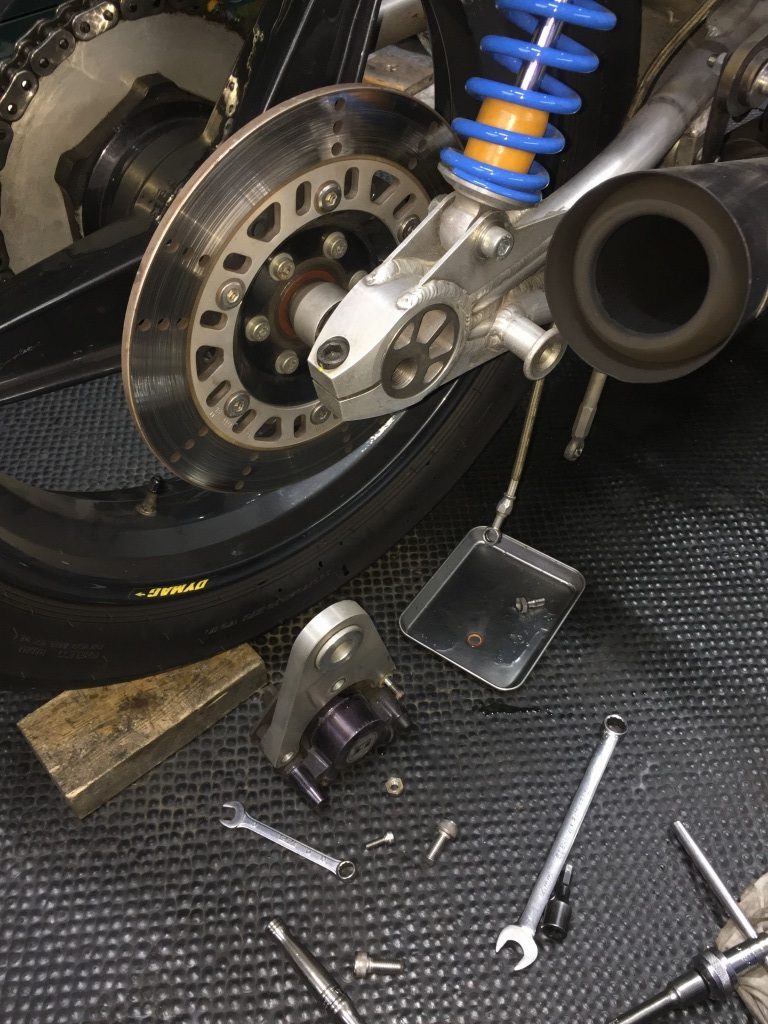

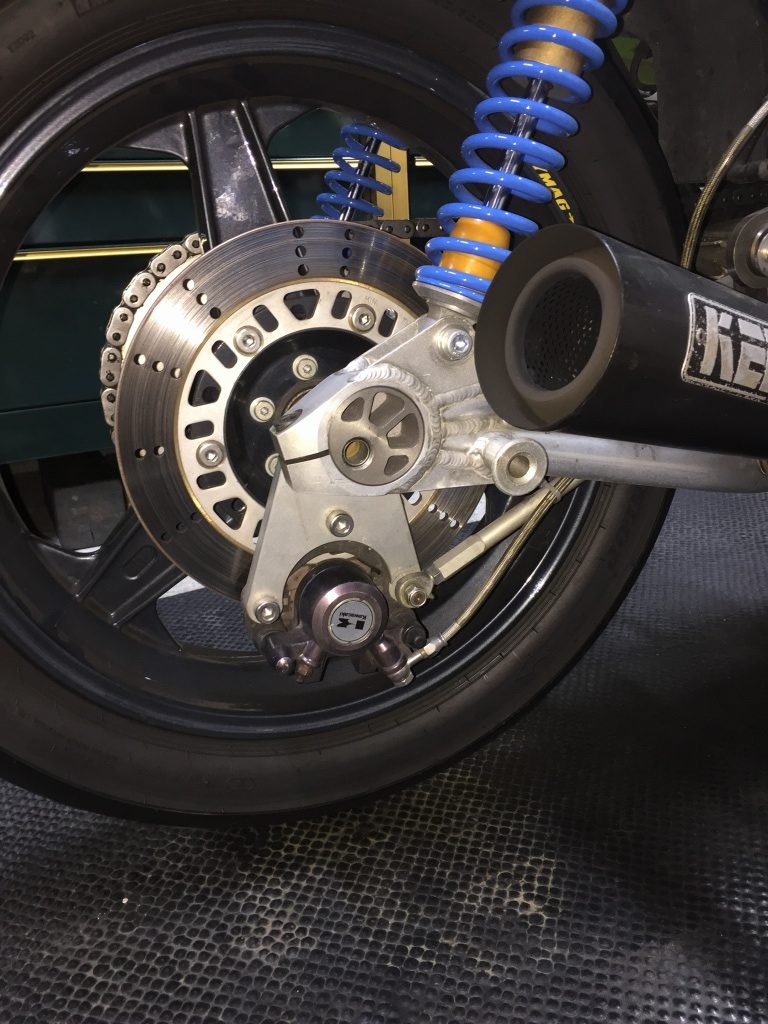

キャリパーとサポートを外します。こちらのサポートもかなりの重量級です。

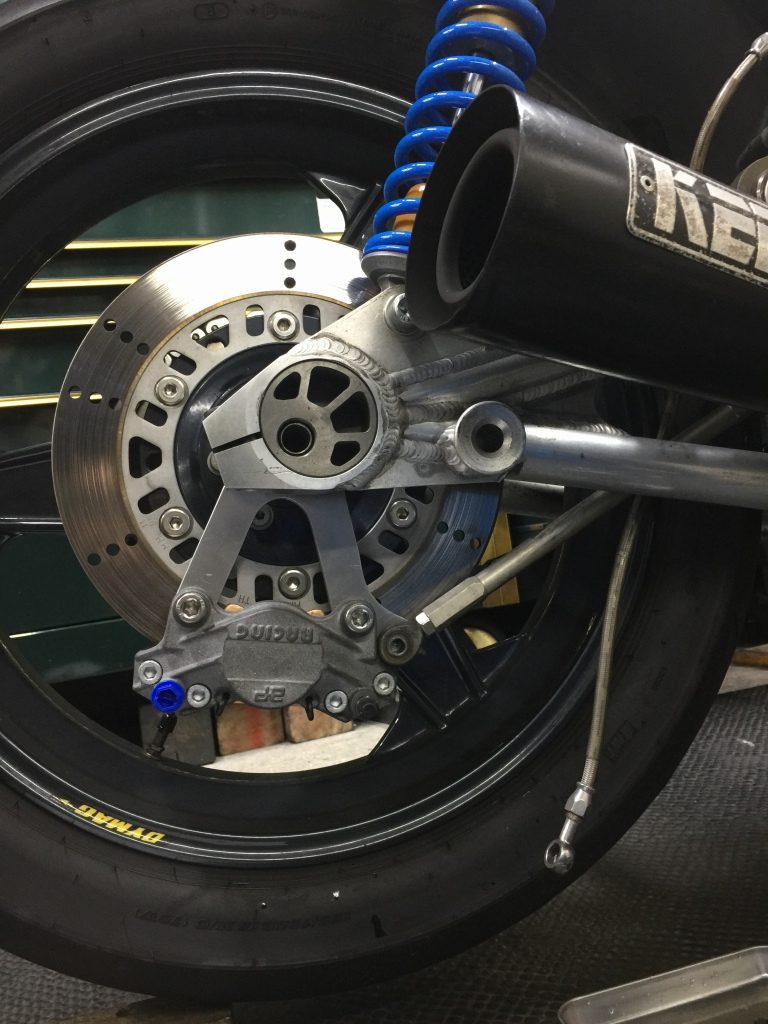

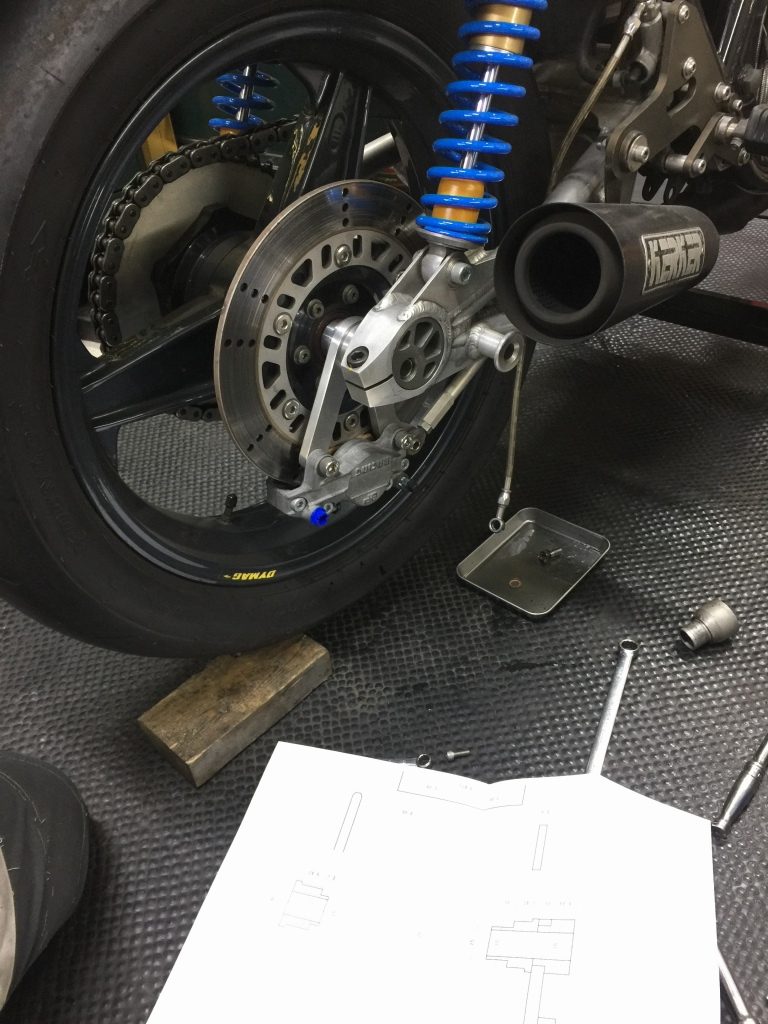

新しいサポートとキャリーパーを仮組します。



こちらのサポートも、通常弊社でよく使うデザインを踏襲しています。

トルクロッドはボルト径がM8と細いので、M10仕様に変更します。

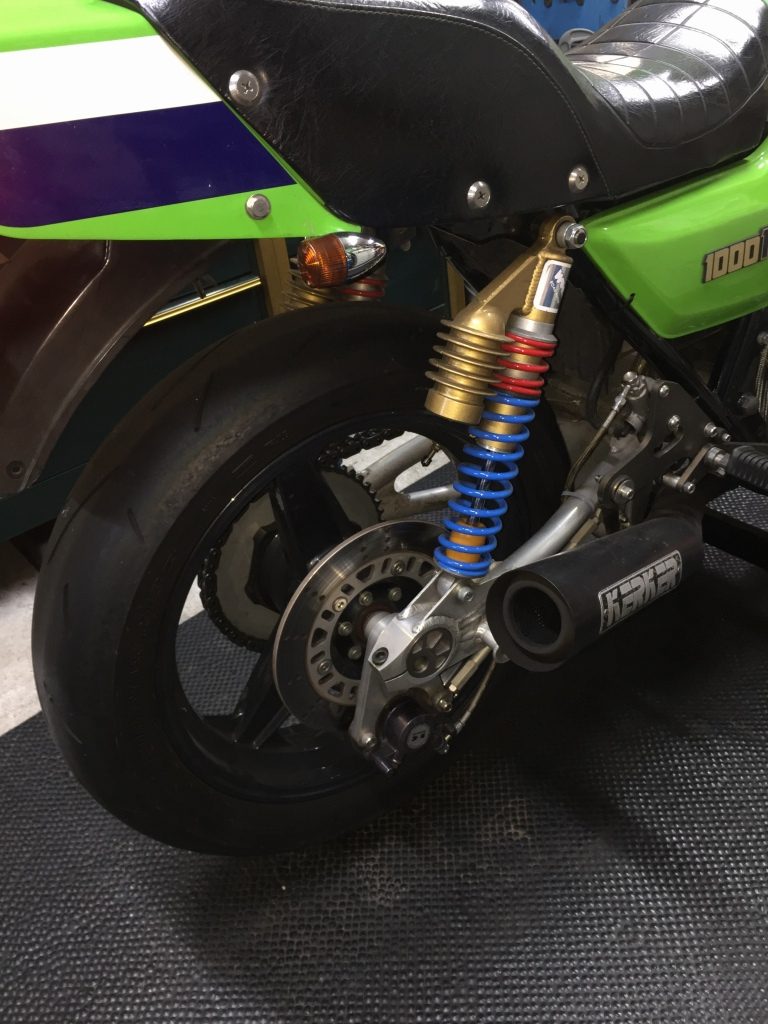

取付確認が済んだので、サポートは一旦外してアルマイトに出します。
