転倒での破損ヶ所の修理とエンジンからのオイル漏れ修理、その他メインハーネスの更新などのご依頼です。前後S1ローターと鉄S1スイングアームなどは2016年に弊社で取付を行った車両です。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_9845_R.jpg?resize=525%2C394&ssl=1)
転倒は主に右前側にダメージが多いようです。ヘッドライトレンズが割れ、ウインカー、ライトステー、タコメーターなども破損しています。フォークが曲がっているかもしれません。ブレーキローターは引っかかりがあるので曲がっているもよう。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_9846_R.jpg?resize=525%2C700&ssl=1)

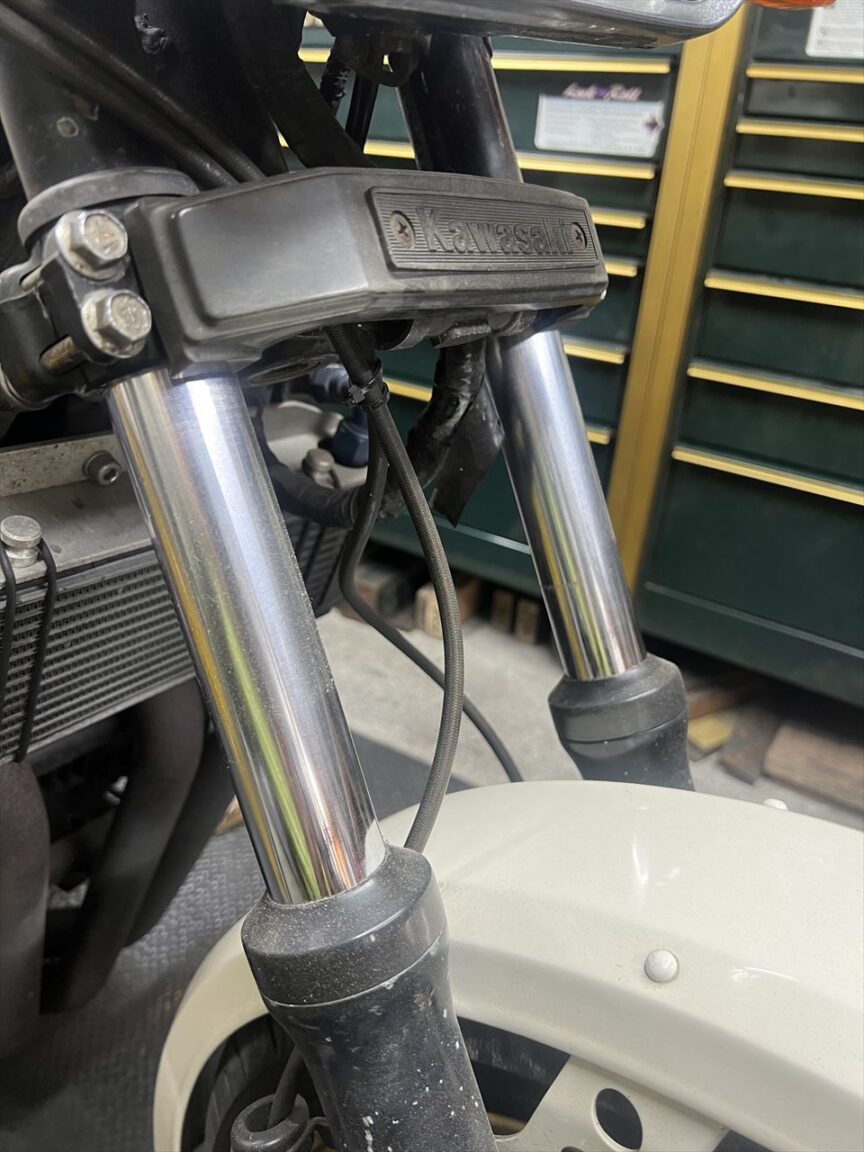

フォークはオイル漏れしているとのことで、こちらはオーバーホールして曲がりも点検します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0442_R.jpg?resize=525%2C700&ssl=1)

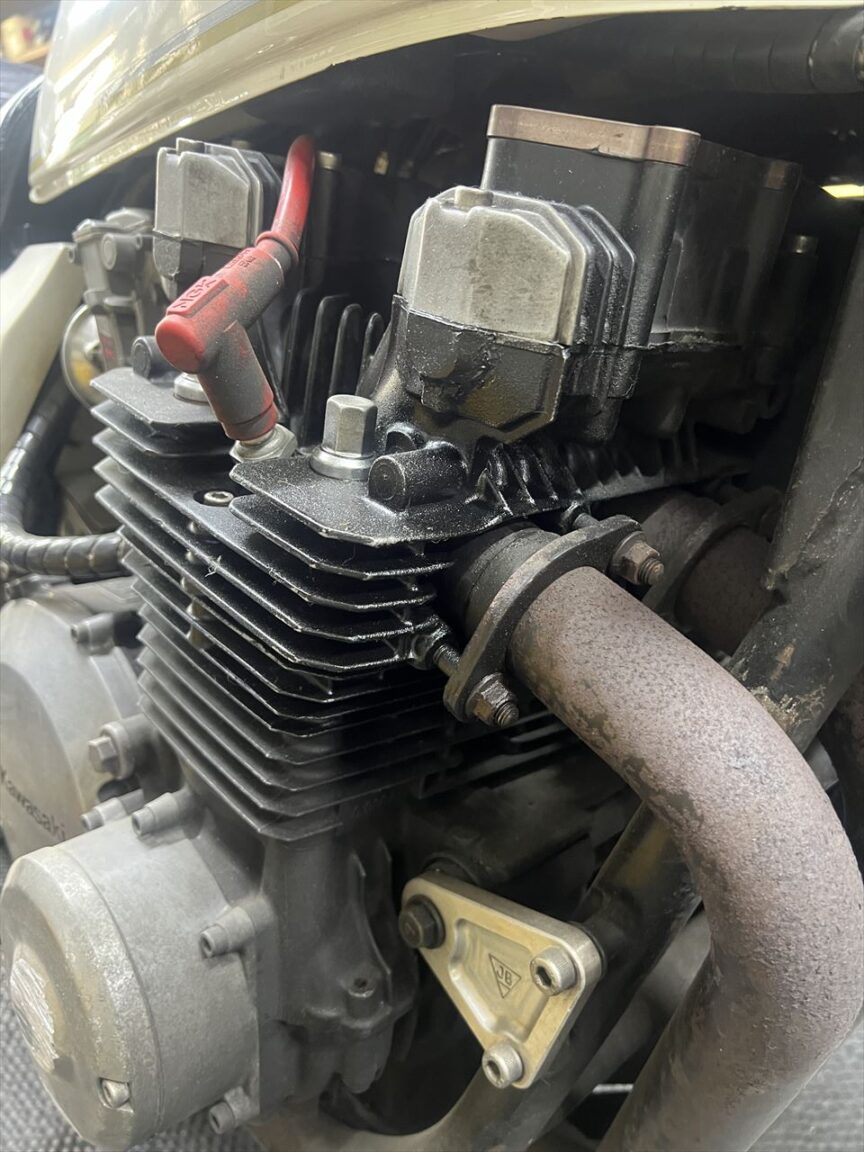

エンジンのオイル漏れはカムプラグのところからのようです。J系エンジンでは良く起きる症状です。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0444_R.jpg?resize=525%2C700&ssl=1)
反対側も同様にオイル漏れしています。これはヘッドカバーを外してカムプラグを交換すれば普通は直ります。ですが数年もてばいいほうでしょう。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0445_R.jpg?resize=525%2C700&ssl=1)
割れたヘッドライトを分解します。内リムが分解できるタイプでした。レンズ単体で交換できそうです。内リムは曲がり修正で再使用し、外リムは曲がりと削れがあるので交換します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0455_R.jpg?resize=525%2C394&ssl=1)

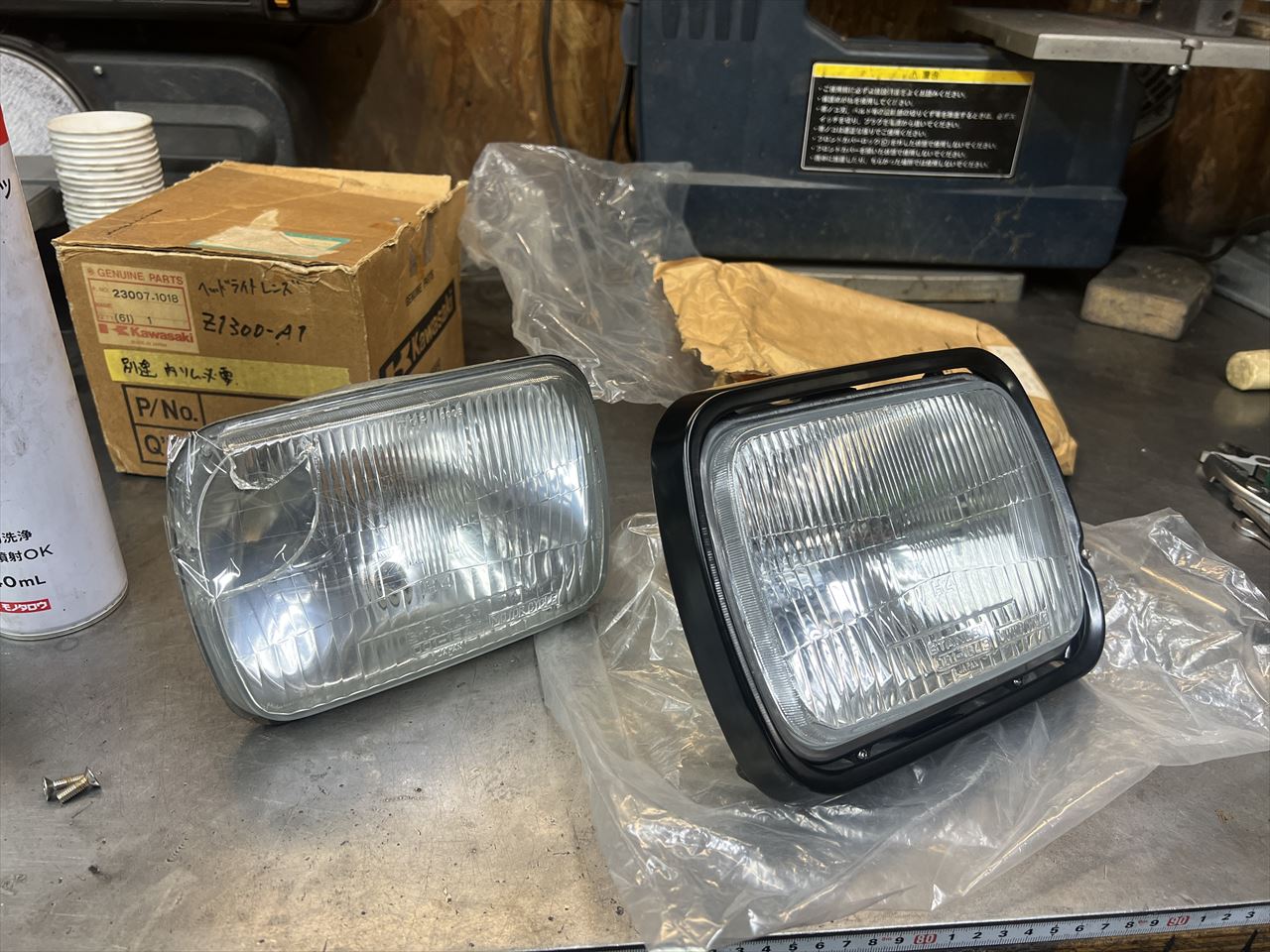

レンズは手持ちのZ1300純正新品を使用、外リムも手持ちのZ1000R純正を使って組み立てました。なかなか貴重な組み合わせです。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0462_R.jpg?resize=525%2C394&ssl=1)
ケースは結構バラバラに割れているので交換ですね。これもリプレイス品が無いので、きれいな中古品を探すのはなかなか困難です。ちなみに弊社のFRP製は販売終了しました。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0464_R.jpg?resize=525%2C394&ssl=1)
メインハーネスを外すので、オイルクーラーコアを一旦外します。スポンジがやせてグラグラするのでここもレストアします。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0473_R.jpg?resize=525%2C700&ssl=1)

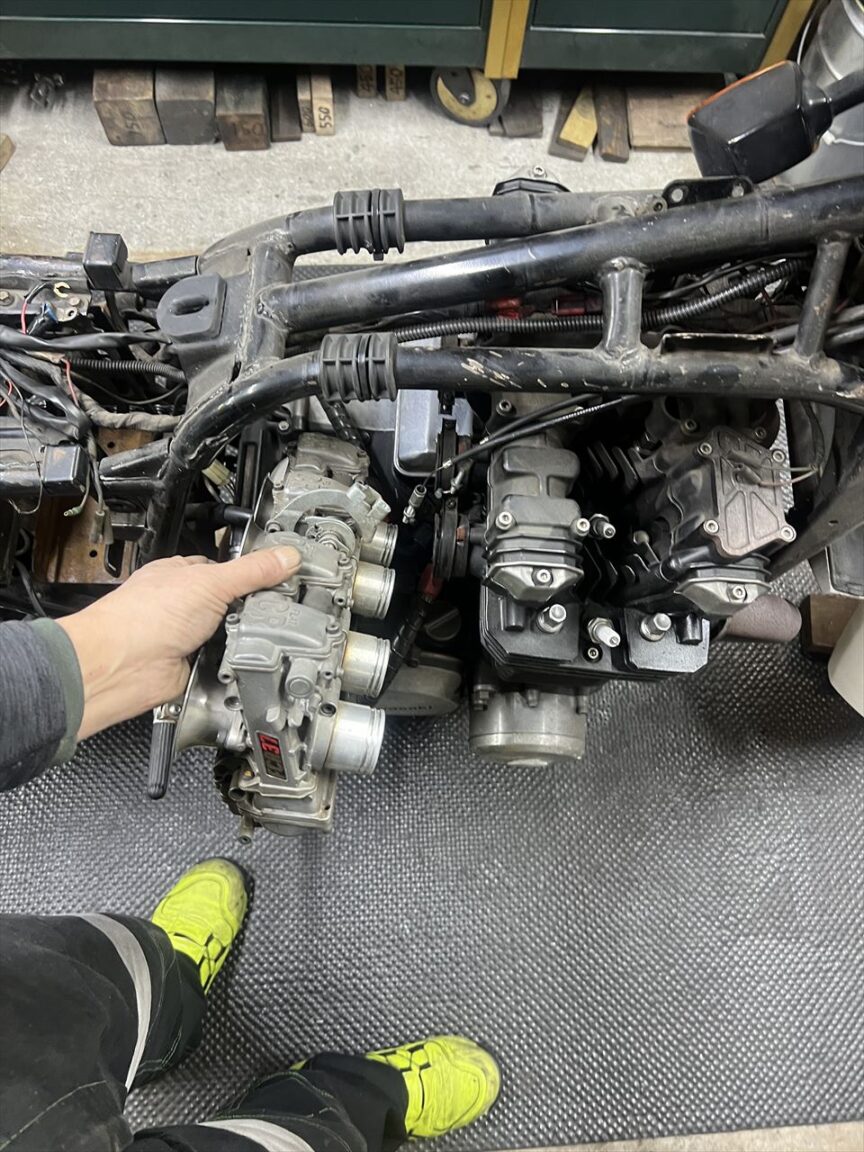

ヘッドカバー周りをいじるのでキャブも外します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0482_R.jpg?resize=525%2C700&ssl=1)

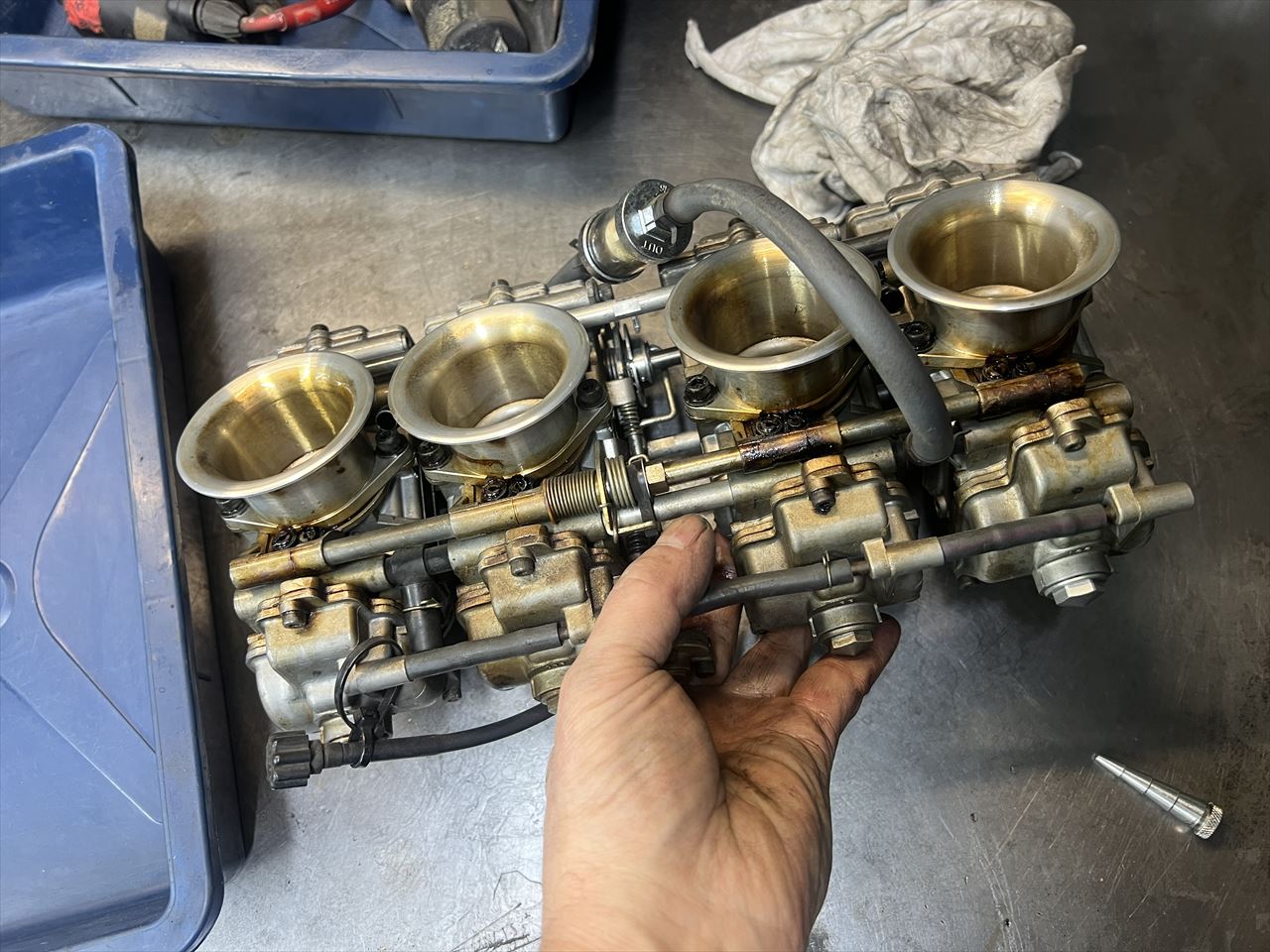

下側はかなりガソリンで汚れていますね。特に漏れてはいないようなので、これは外観洗浄だけで良さそうです。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0484_R.jpg?resize=525%2C394&ssl=1)

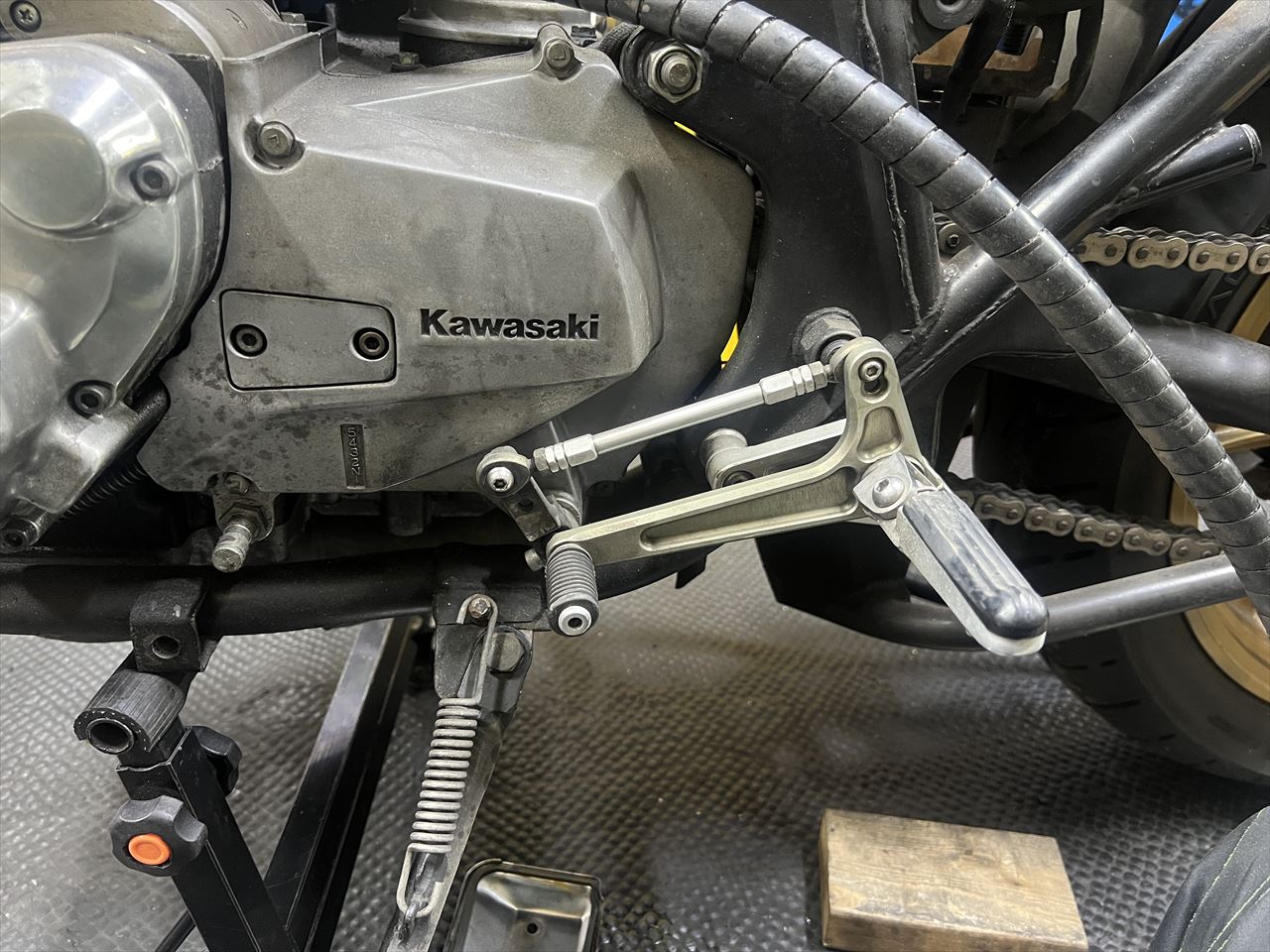

シフトリンケージにガタがあります。2速が入りにくいとのことでした。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0487_R.jpg?resize=525%2C394&ssl=1)

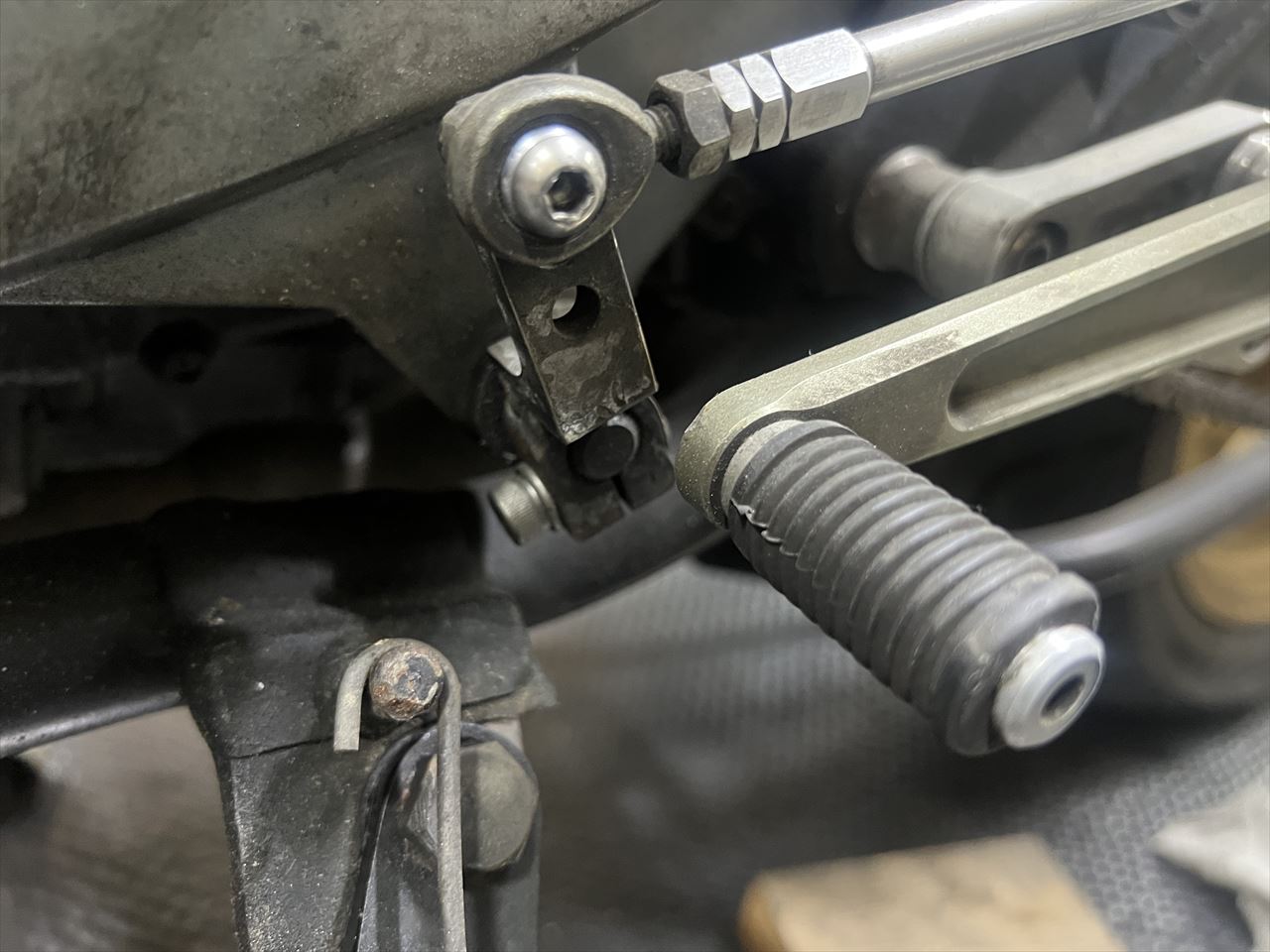

ここのロッドエンド取り付けが緩んでいました。こういったガタでもシフトミスの原因となりえます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0488_R.jpg?resize=525%2C394&ssl=1)

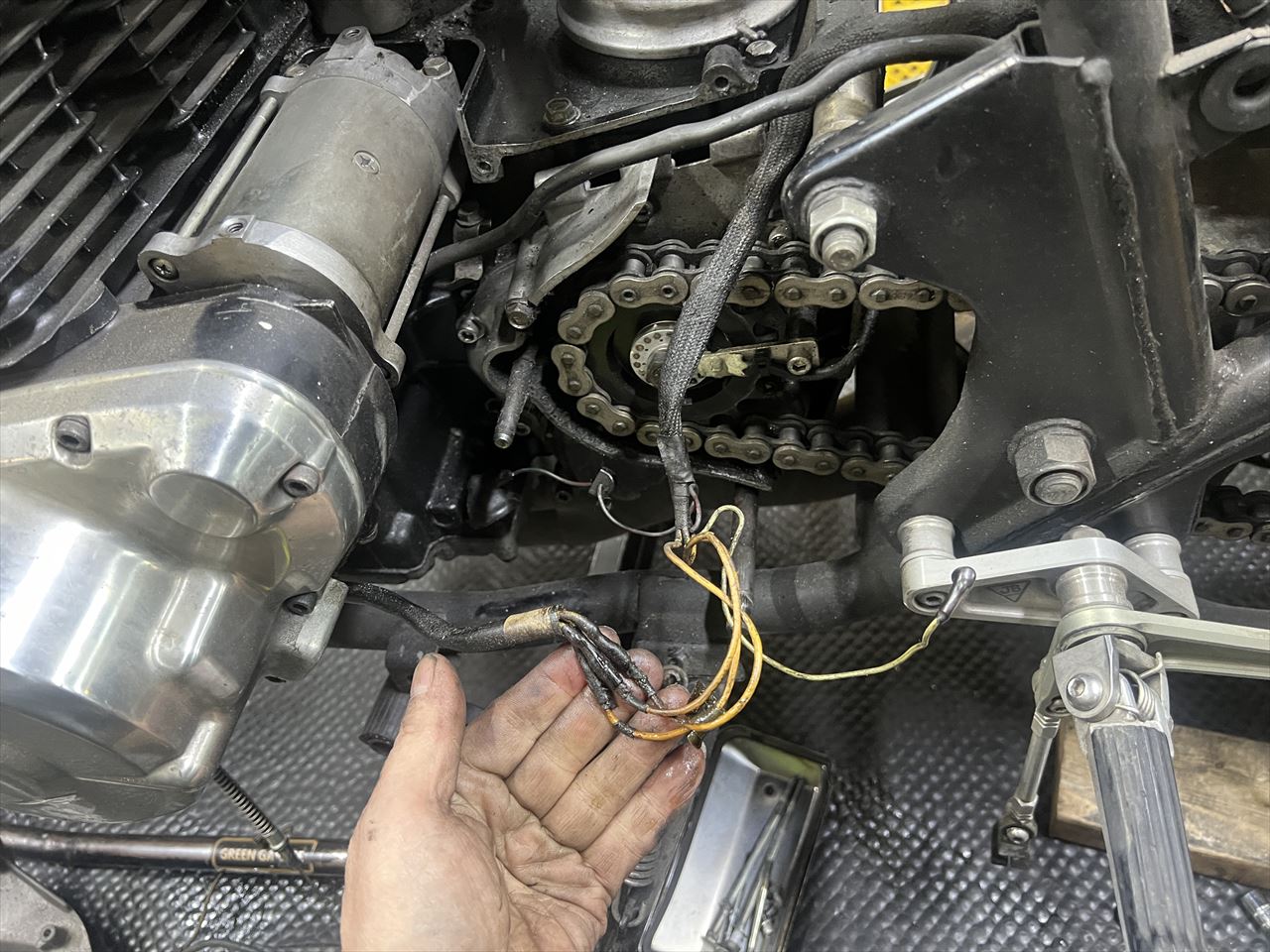

スプロケカバーを外します。ジェネレーター配線のギボシは焦げて固着しています。これはよくある現象です。ハーネスを切って外し、ギボシは新品交換します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0492_R.jpg?resize=525%2C394&ssl=1)

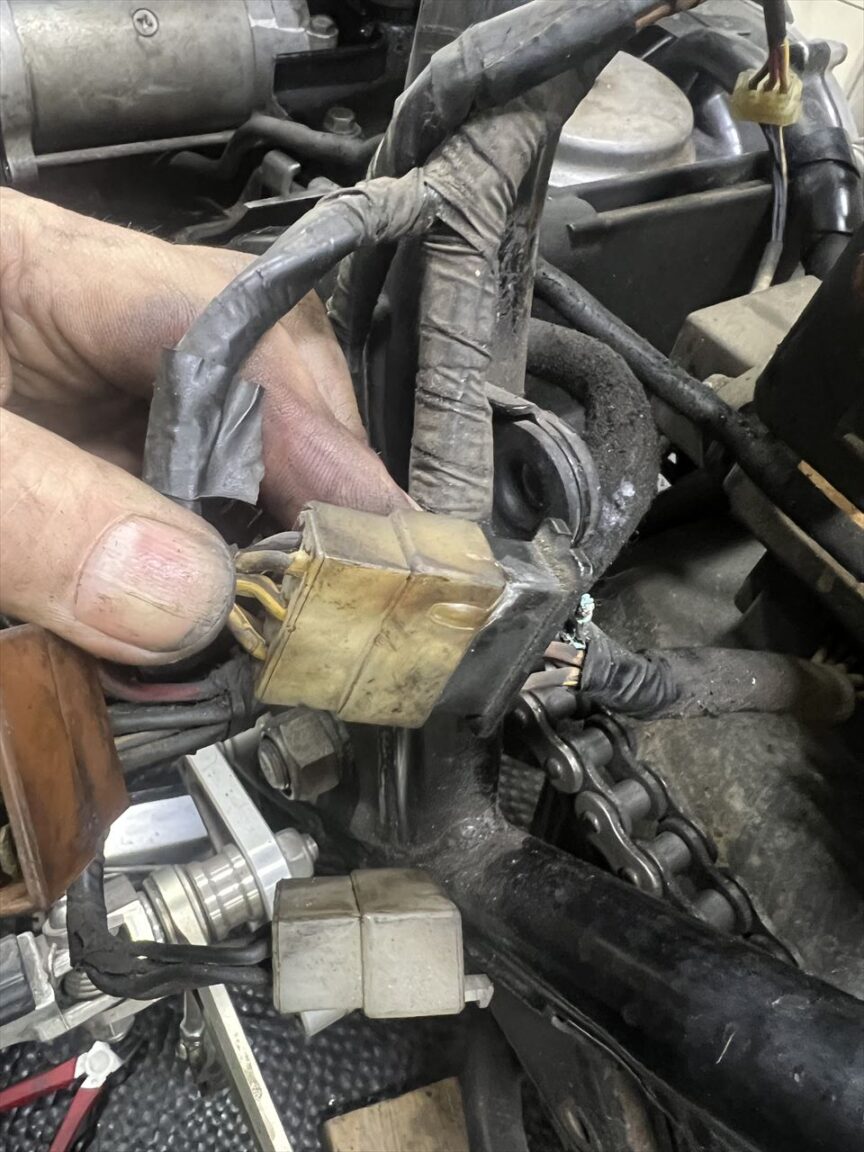

こちらはレギュレーター直近のカプラーです。こちらも接触抵抗で発熱し溶けてくっついてしまっています。これも切って外します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0495_R.jpg?resize=525%2C700&ssl=1)
メインハーネスが外れました。新車時からのもののようで、あちこちかなり傷んでおり、改造も多数ありました。40年使ったので今回交換して正解です。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0497_R.jpg?resize=525%2C700&ssl=1)
改造箇所のひとつ。左ハンドルスイッチとの接続は複雑になっています。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0499_R.jpg?resize=525%2C700&ssl=1)
バッテリーケースも外します。下と横に合計3個の純正ユニットが付いています。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0504_R.jpg?resize=525%2C394&ssl=1)

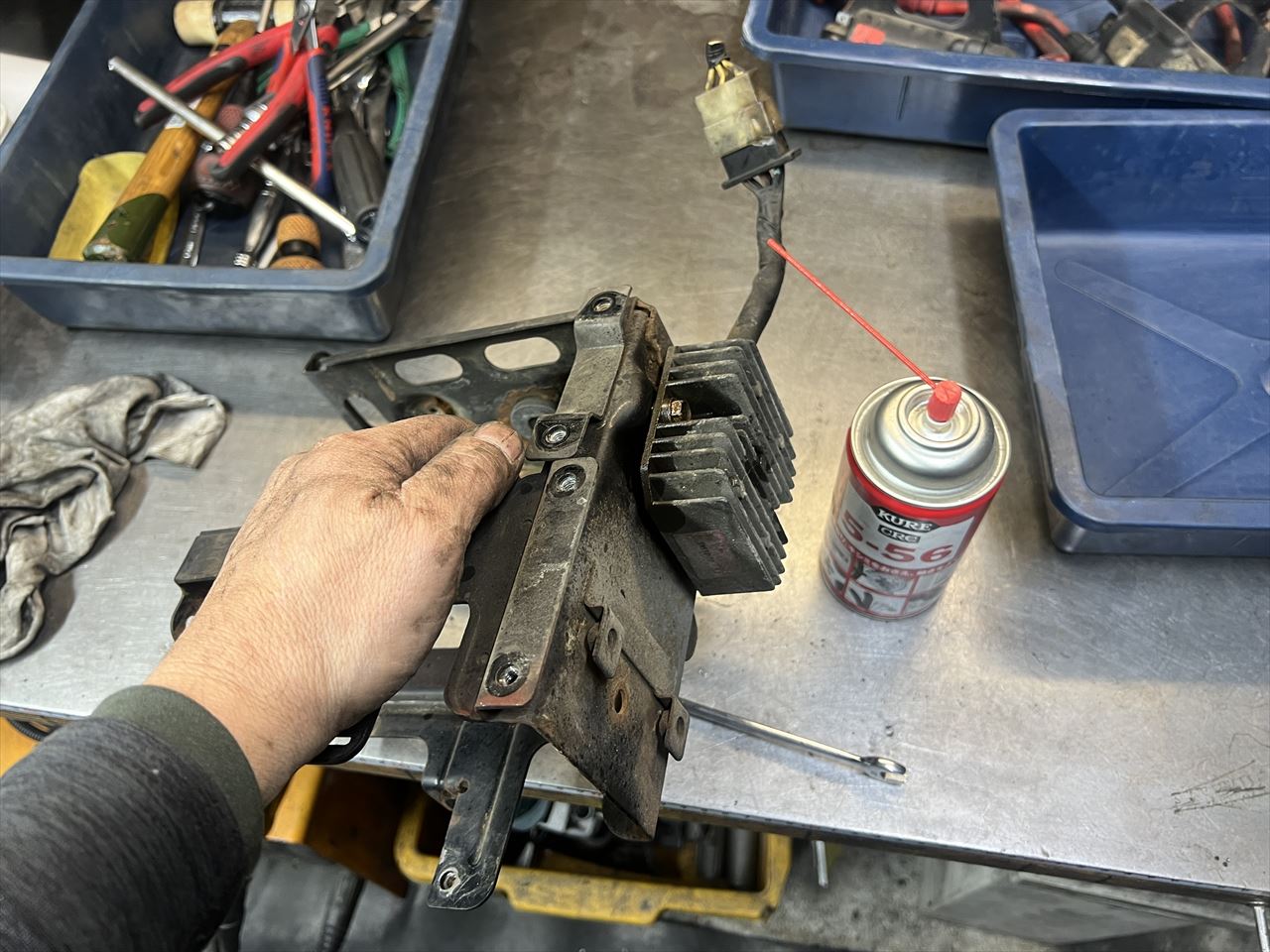

レギュレーターを外したいのですが、ボルトが固着して外れません。CRCを塗ってしばらく待ちます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0506_R.jpg?resize=525%2C394&ssl=1)

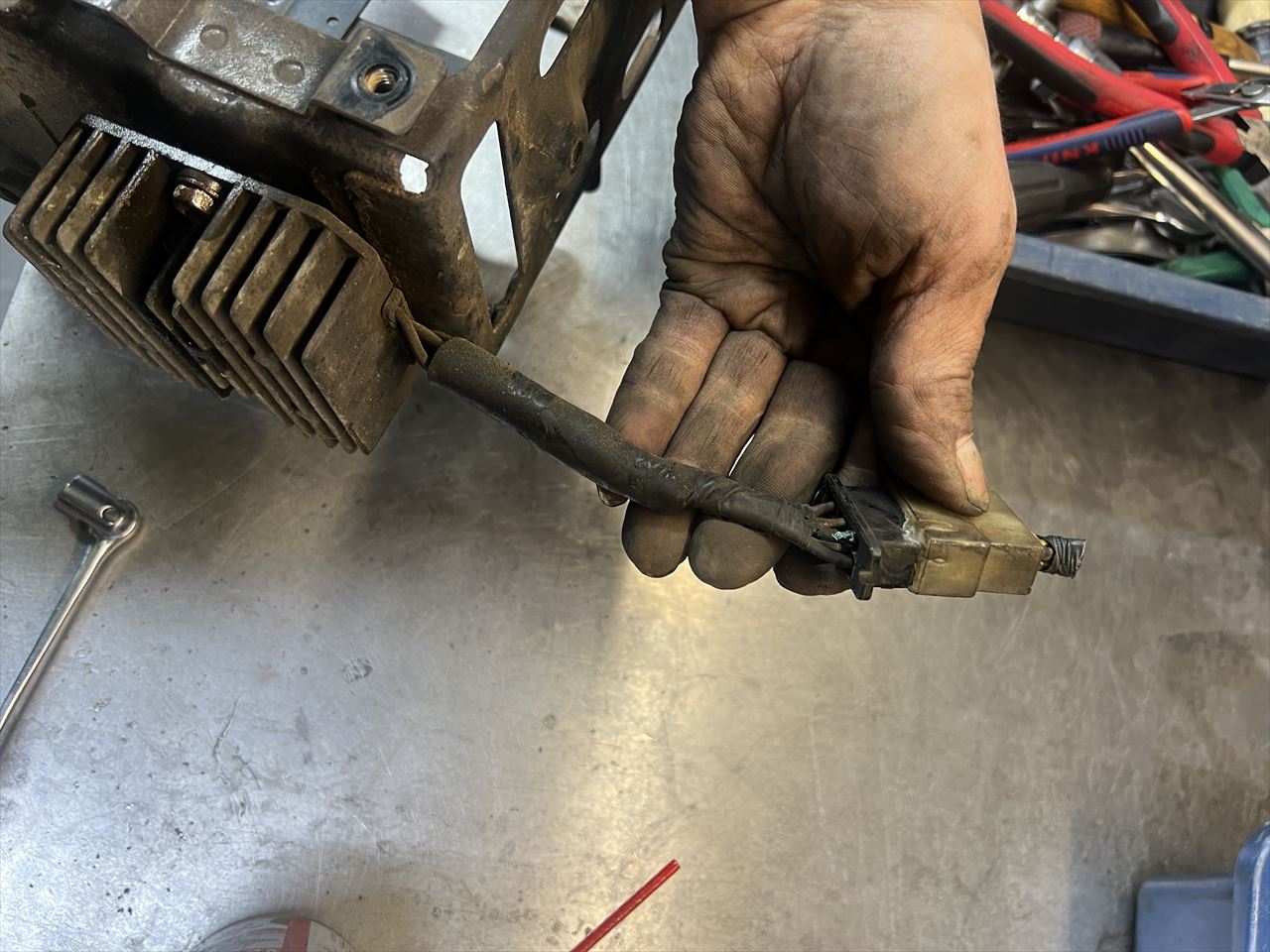

レギュレーターハーネスのカプラーです。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0507_R.jpg?resize=525%2C394&ssl=1)
溶けてくっついています。よく見ると黒いアース線は切れていました。これでは発電しませんね。レギュレータごと交換します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0510_R.jpg?resize=525%2C700&ssl=1)

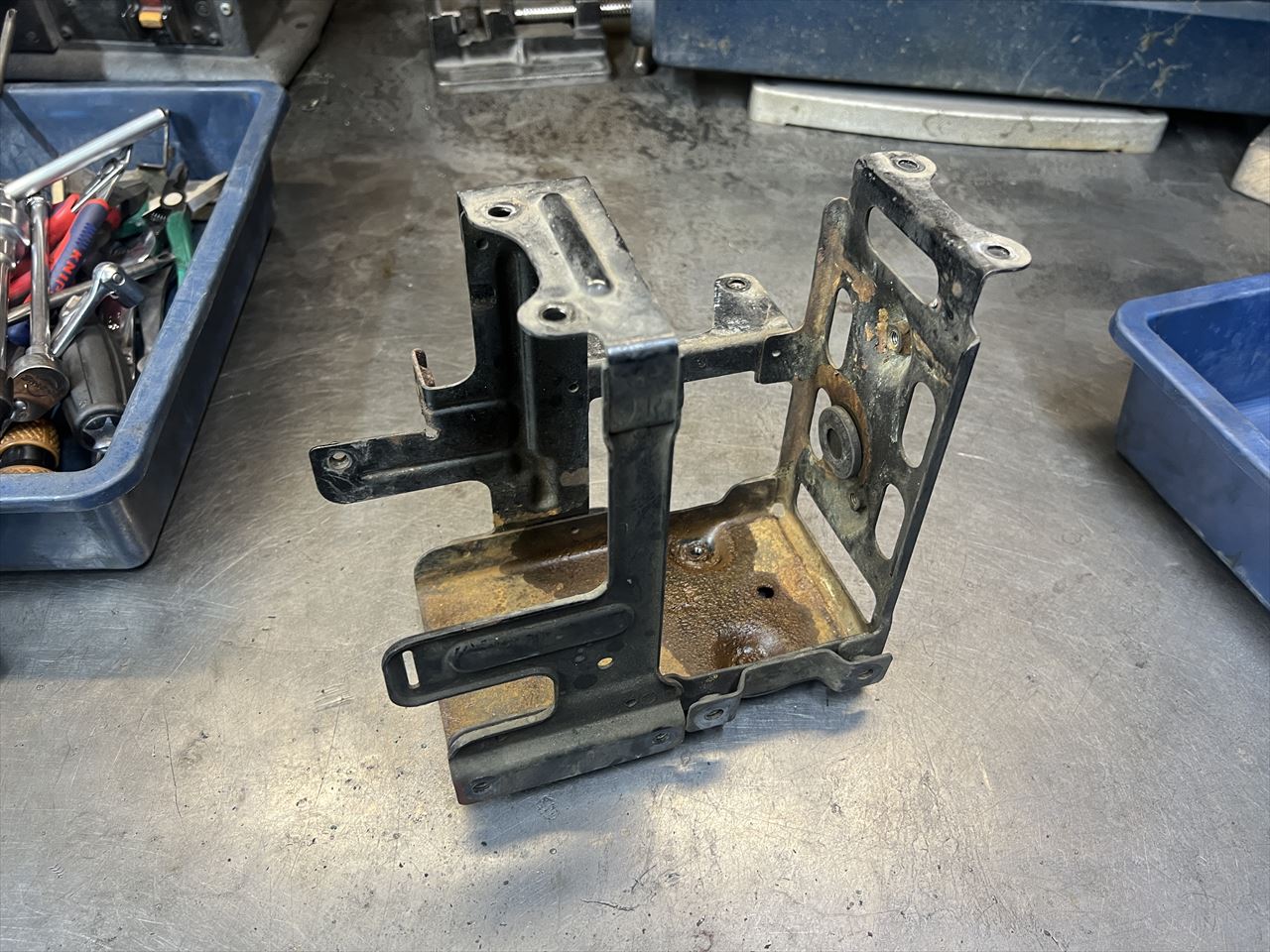

バッテリーケースはサビが酷いので塗装しておきます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0525_R.jpg?resize=525%2C394&ssl=1)
スターターリレーもこの際交換したいところです。ケーブルのブーツもボロボロです。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0513_R.jpg?resize=525%2C394&ssl=1)

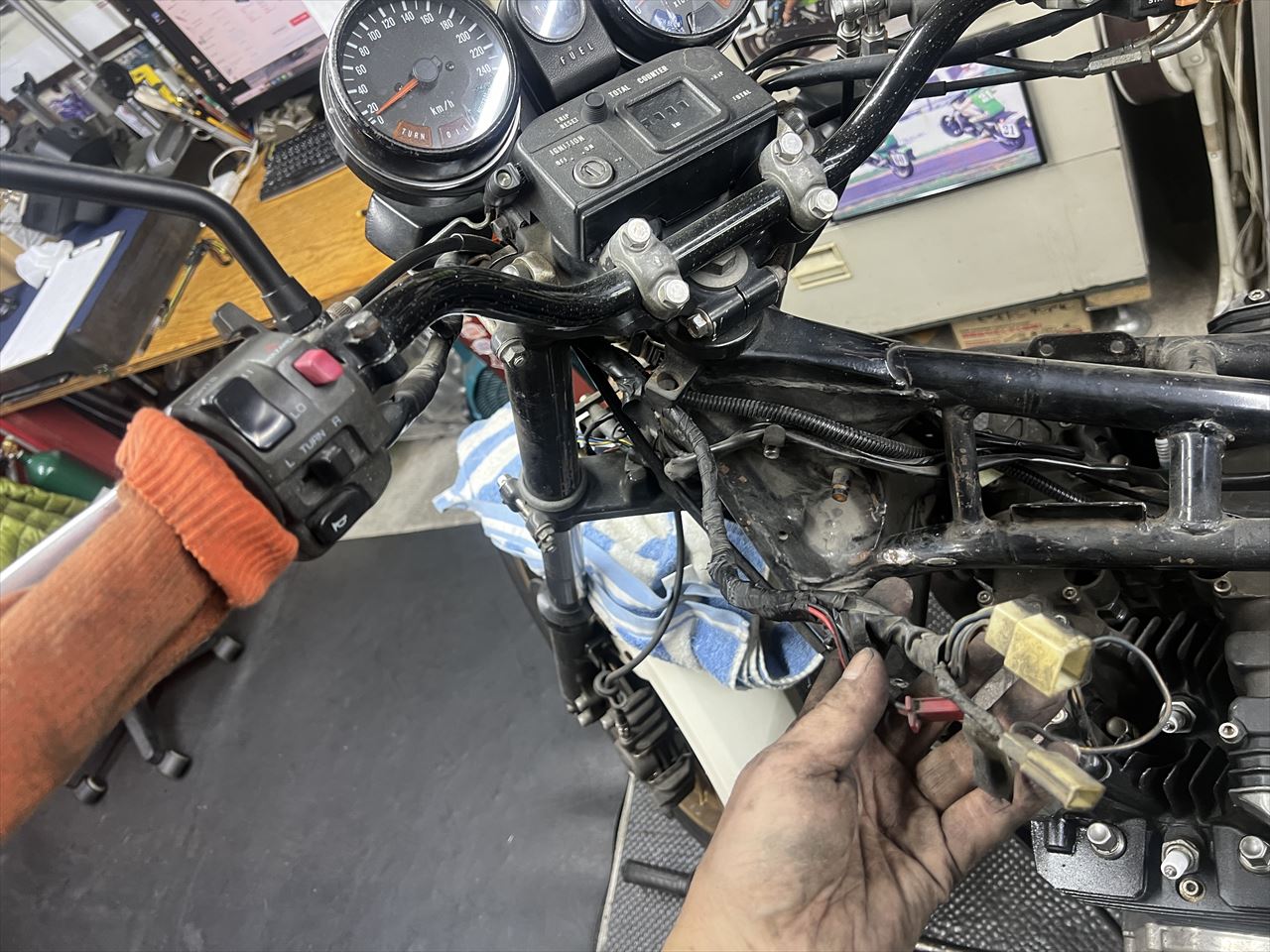

左のハンドルスイッチのハーネスは改造だらけ。ハンドルスイッチごと更新します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0515_R.jpg?resize=525%2C394&ssl=1)

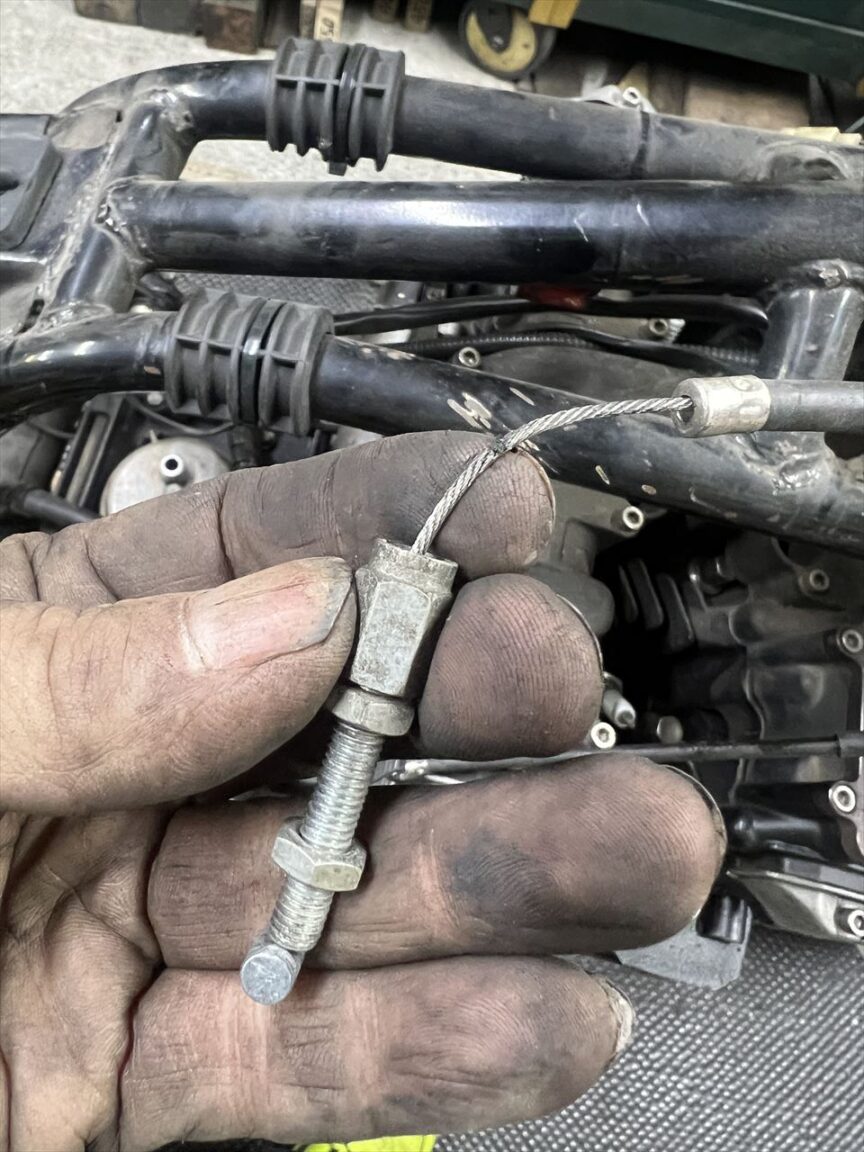

スロットルケーブルも素線が切れていたので交換します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0517_R.jpg?resize=525%2C700&ssl=1)

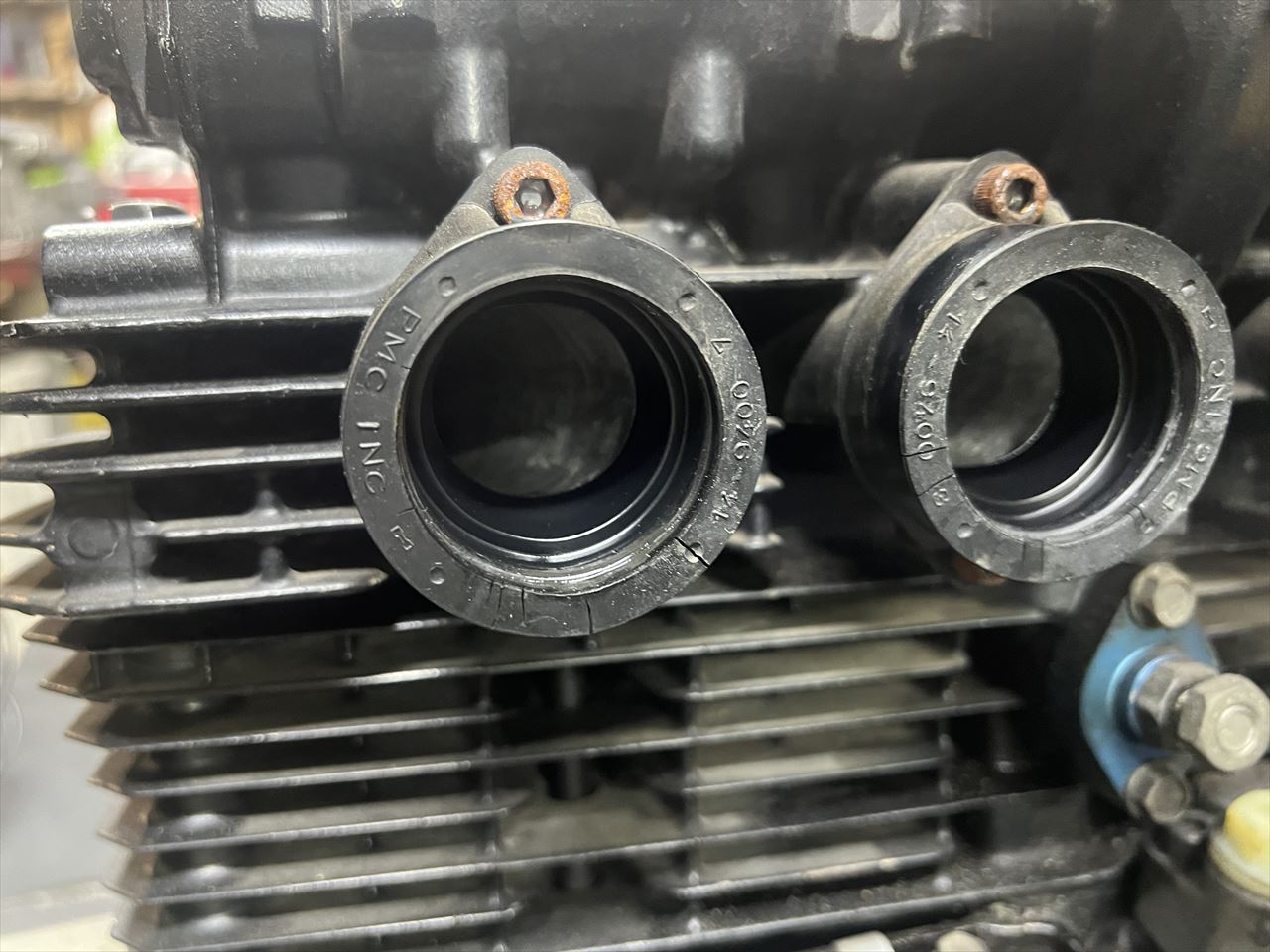

大径のキャブホルダーが付いています。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0520_R.jpg?resize=525%2C394&ssl=1)

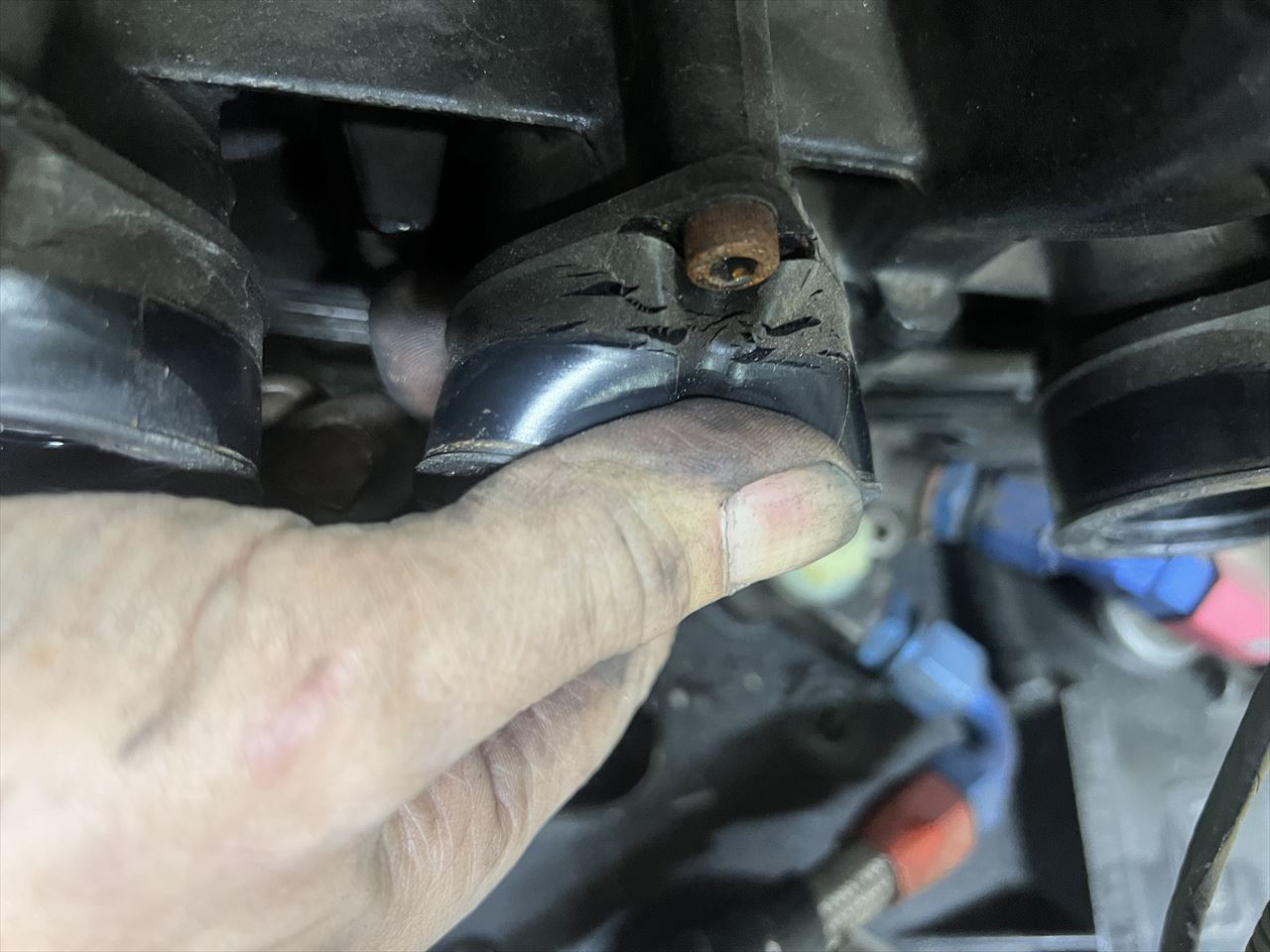

4個とも大きなクラックが多数ありました。こちらも交換します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0519_R.jpg?resize=525%2C394&ssl=1)

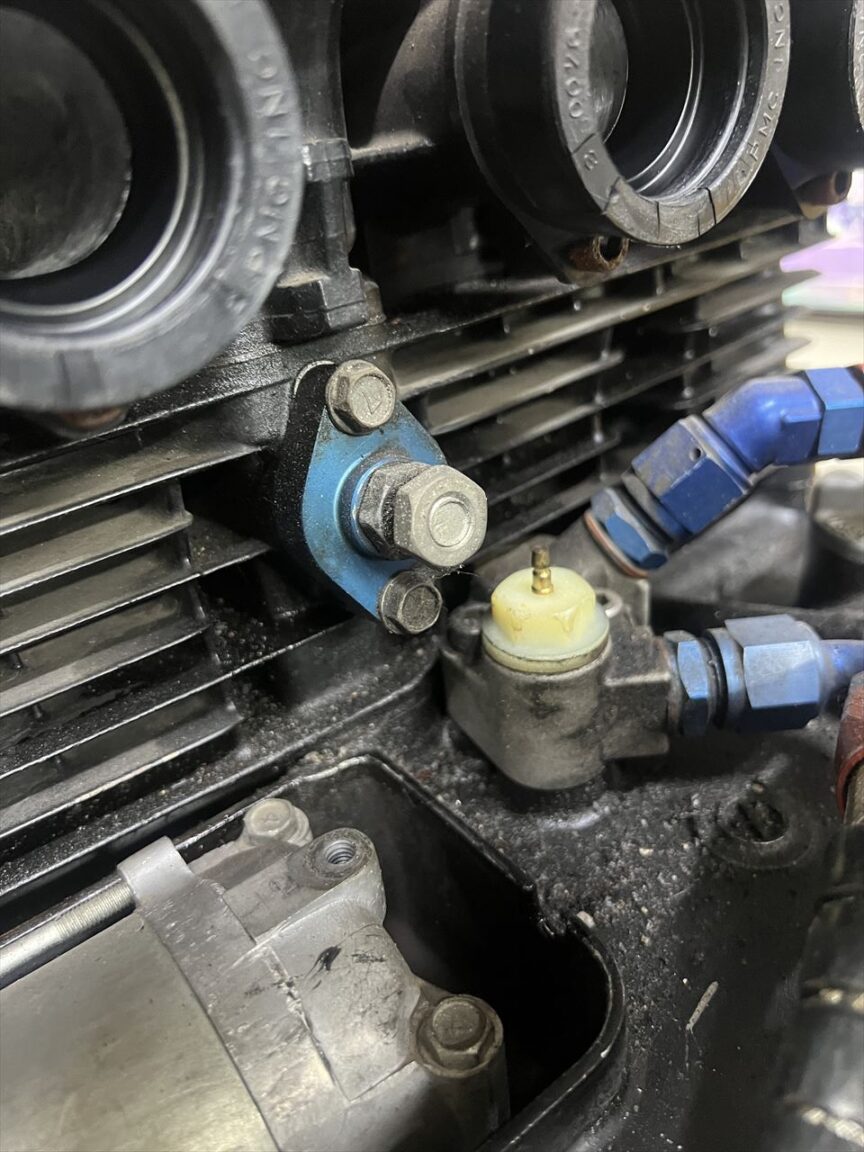

カムチェーンテンショナーは固定タイプになっています。キャブとの干渉が無ければオートタイプの方がメンテナンス不要で便利です。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0521_R.jpg?resize=525%2C700&ssl=1)
キャリパーを外してフロントホイールを回してみます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0522_R.jpg?resize=525%2C700&ssl=1)

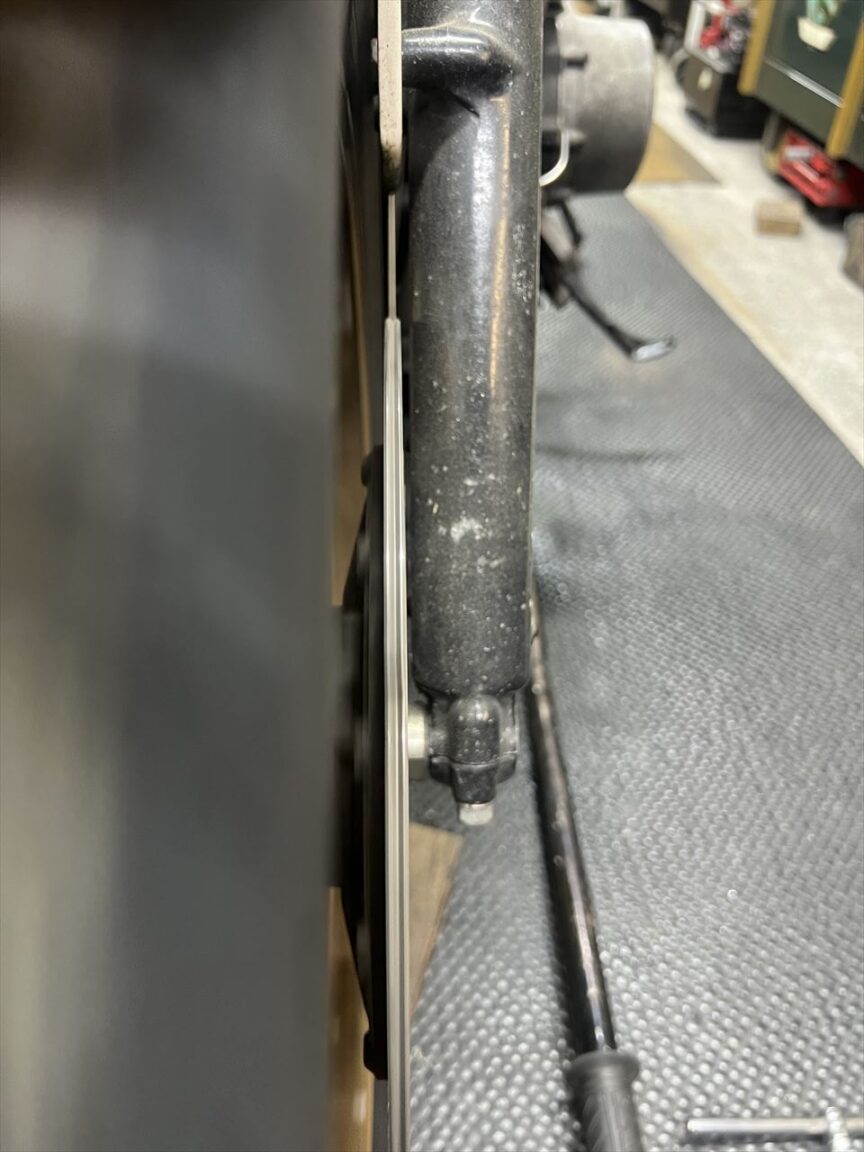

左のローターは振れが目視できます。修正で直るか、交換が必要か、のちほど判定します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0523_R.jpg?resize=525%2C700&ssl=1)

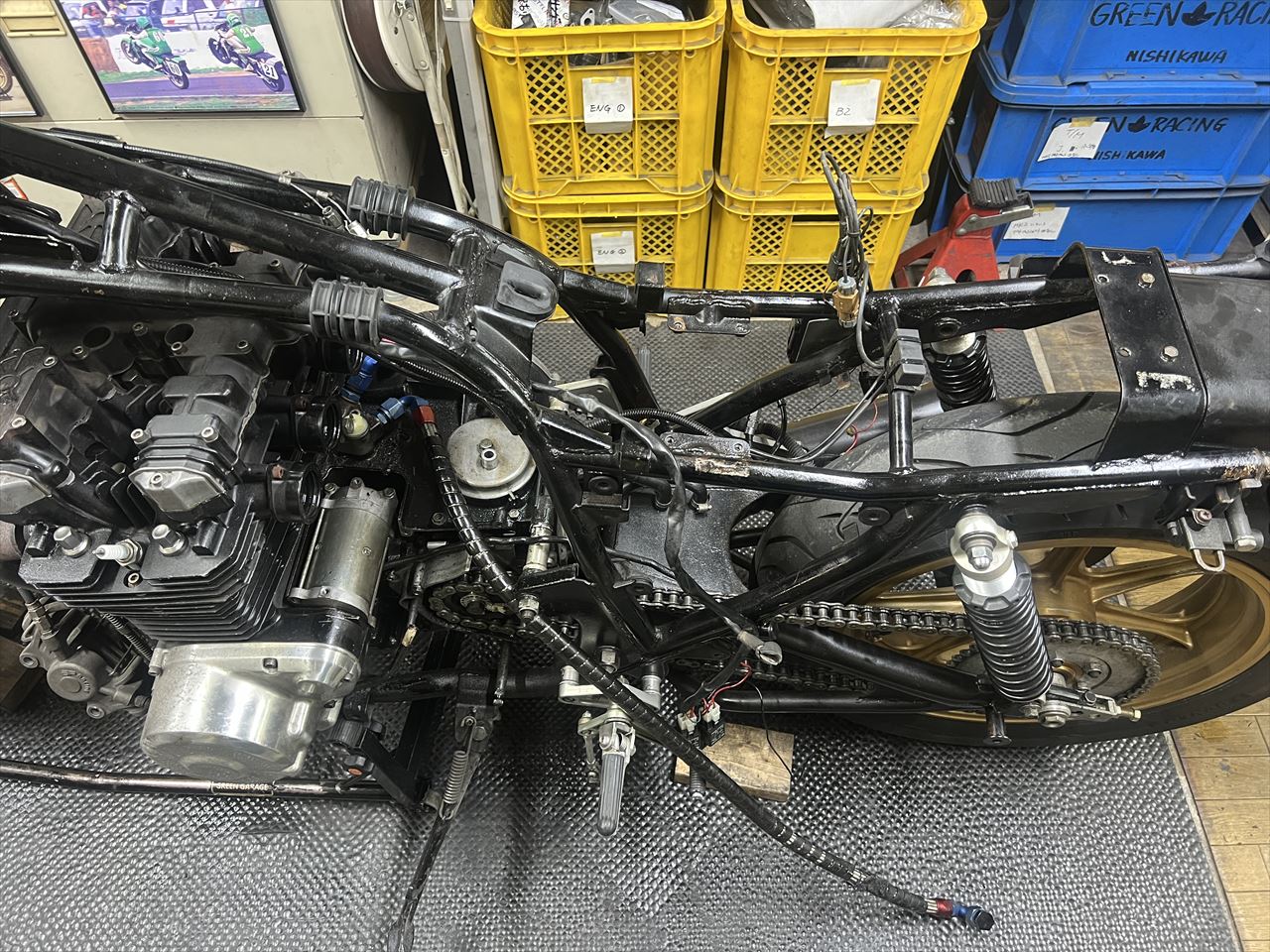

フレーム周りの汚れが酷いので、CRCを全体にかけて湿らせ、汚れを浮かせてから掃除します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/02/IMG_0531_R.jpg?resize=525%2C394&ssl=1)

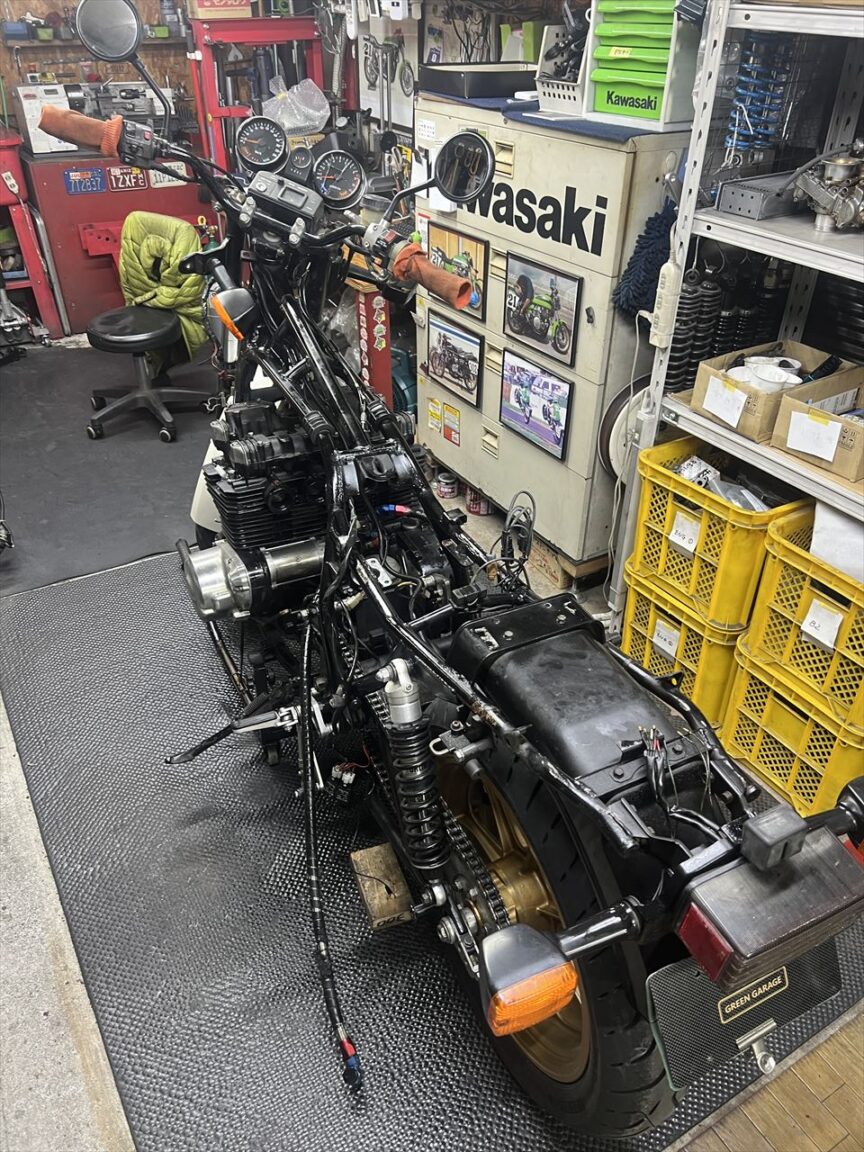

この際フルレストアできるといいのですが、なかなか費用が掛かるものです。
