鉄S1スイングアーム完成



鉄S1スイングアーム製作の続きです。
トラス部分のパイプを製作します。曲げるので中に砂を詰めます。



ベンダーでパイプを曲げます。

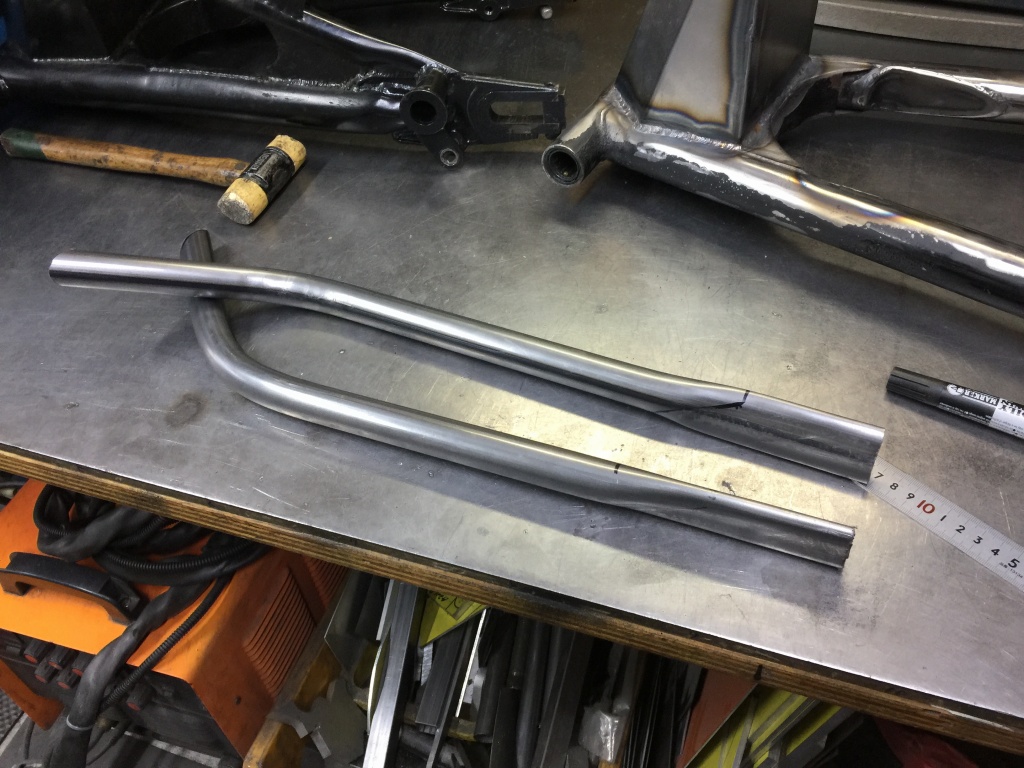

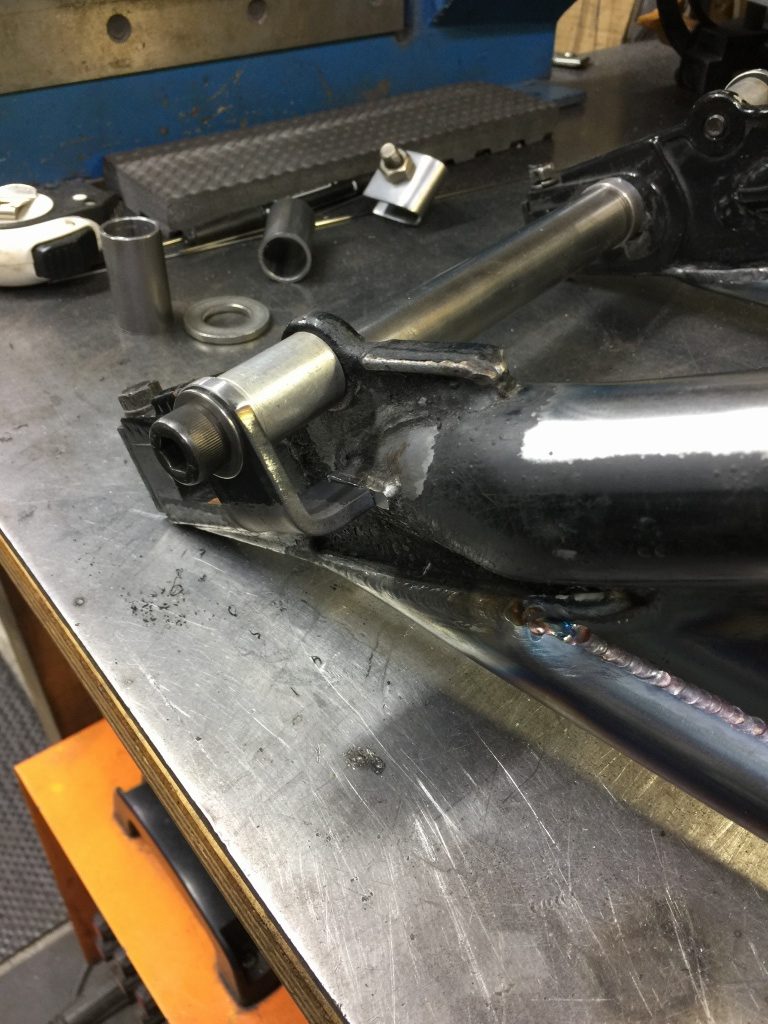

チェーン引き側を扁平につぶします。

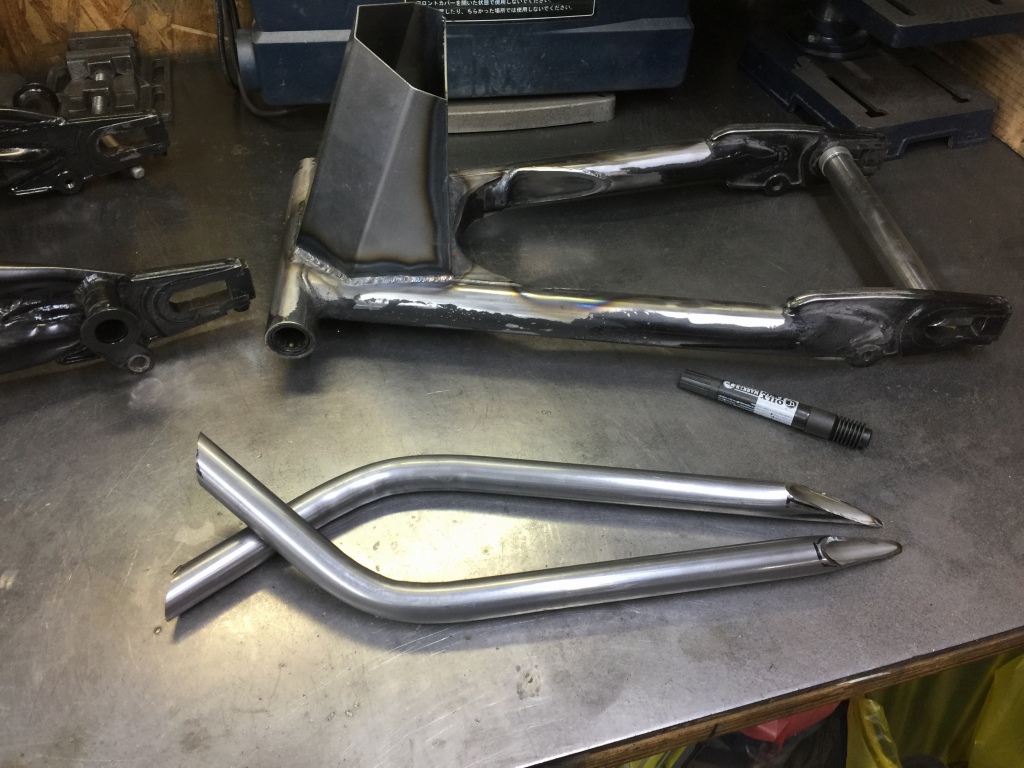

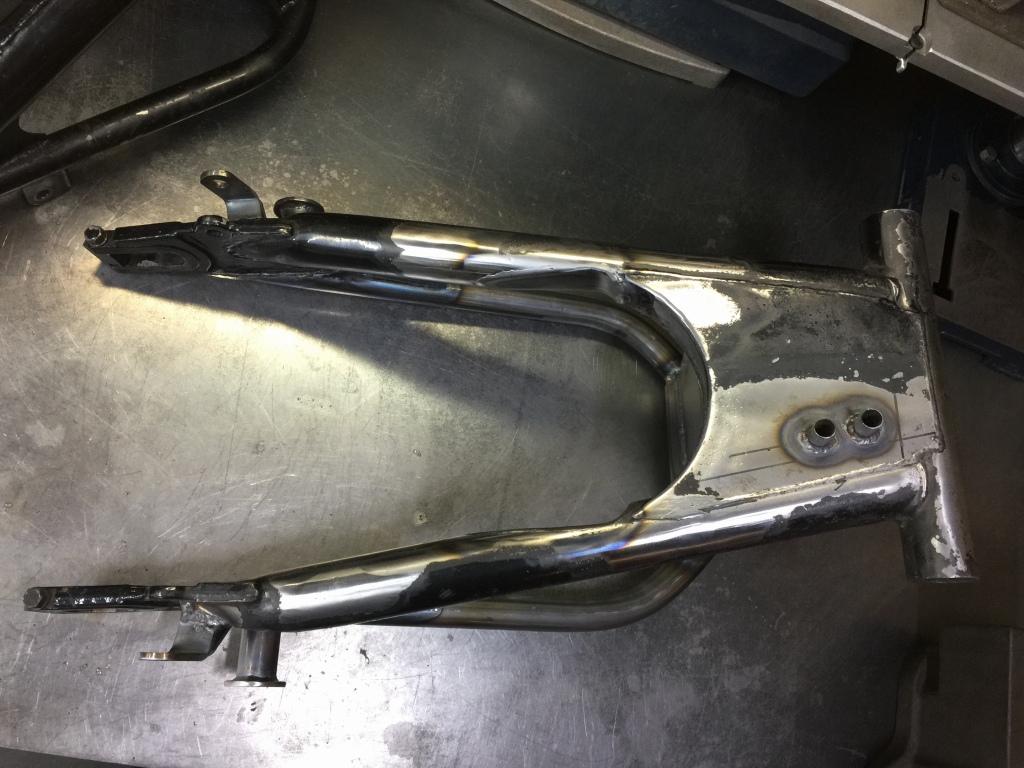

現物合わせでカットします。

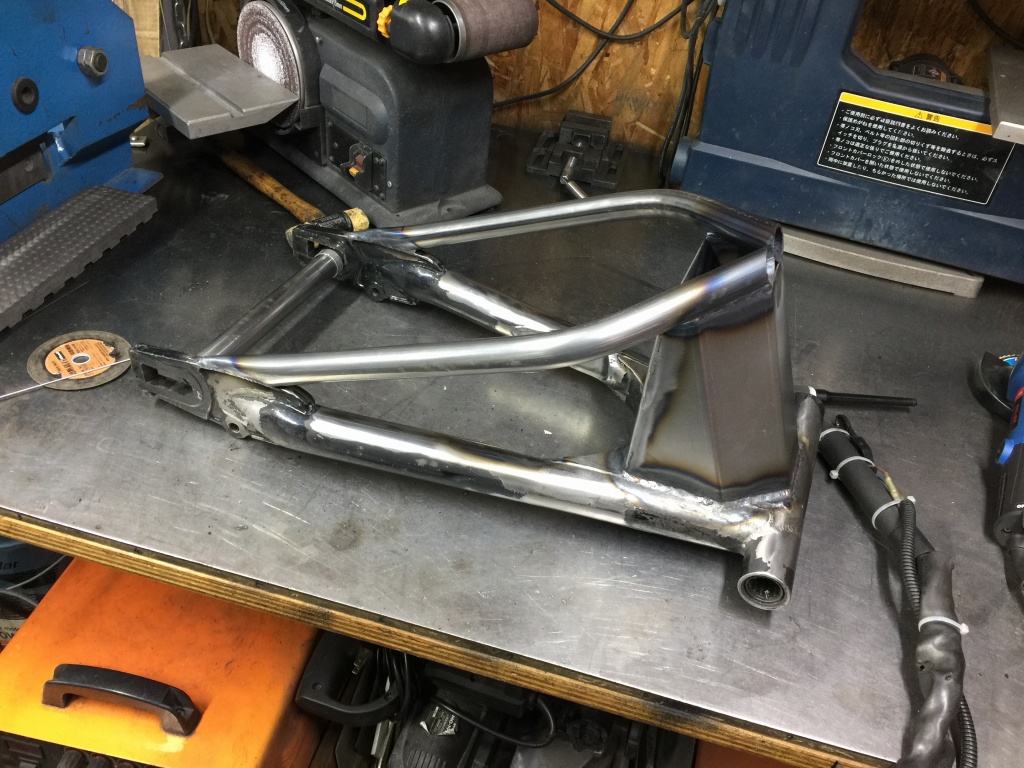

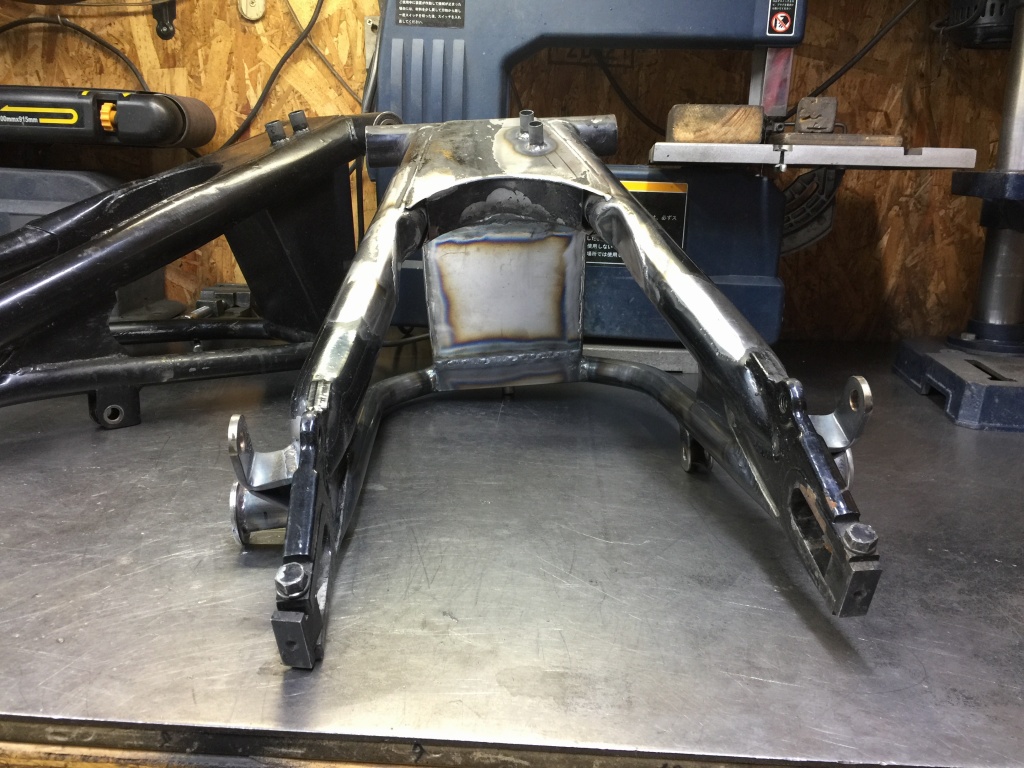

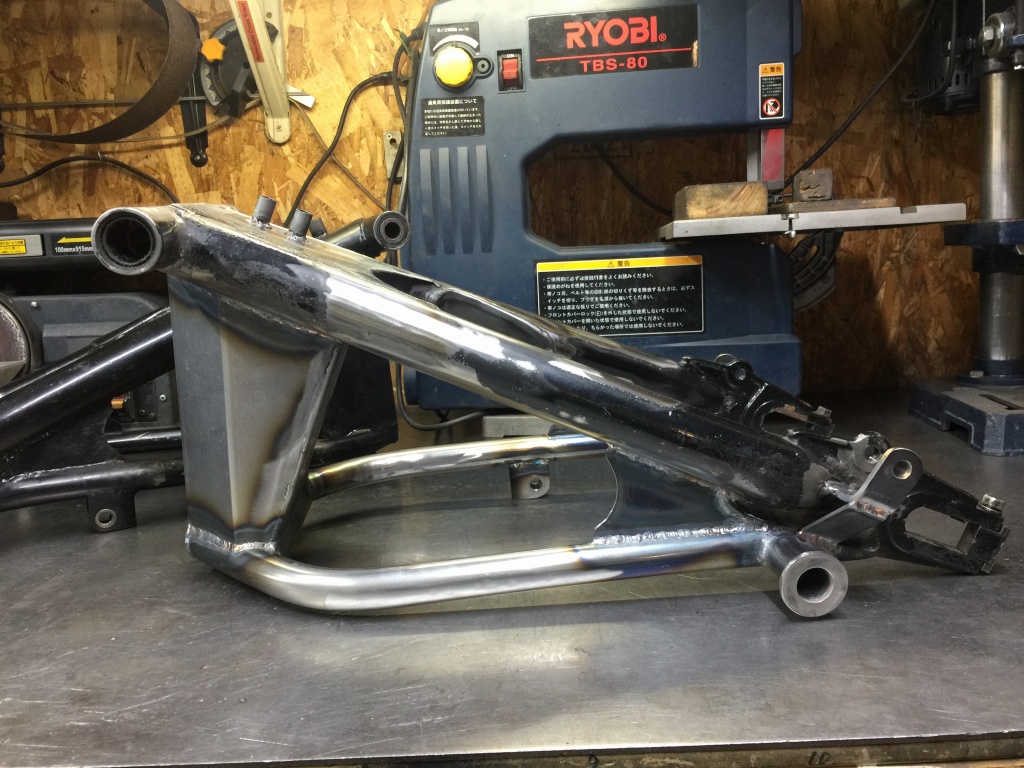

切断面を擦り合わせして、溶接します。

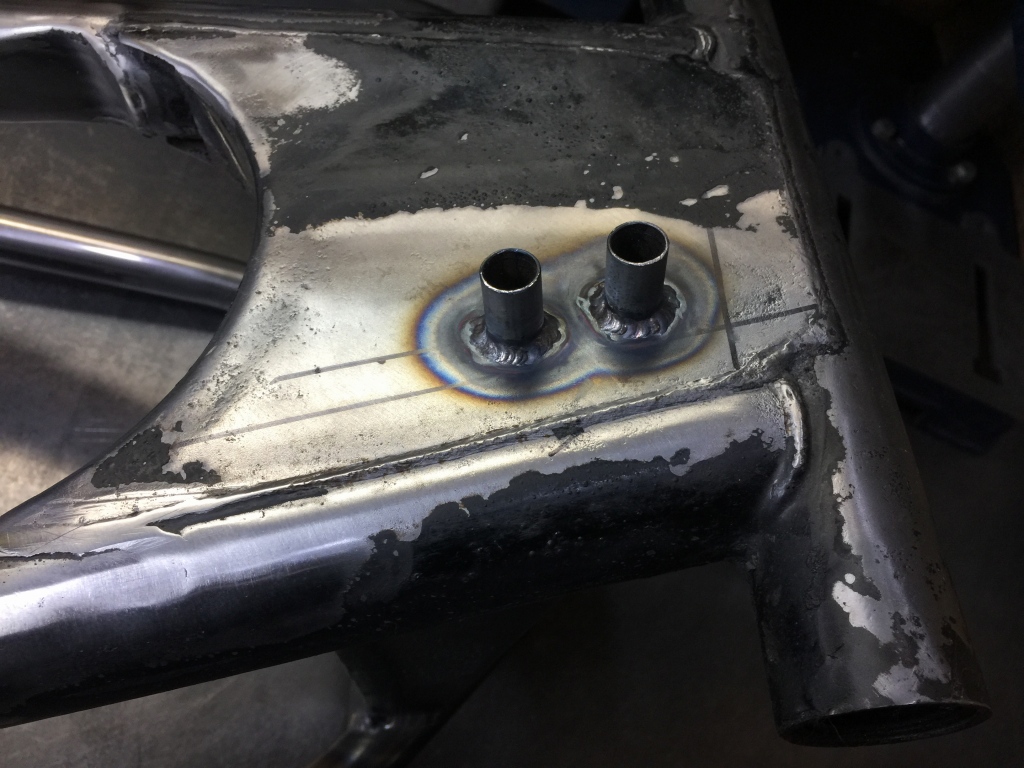

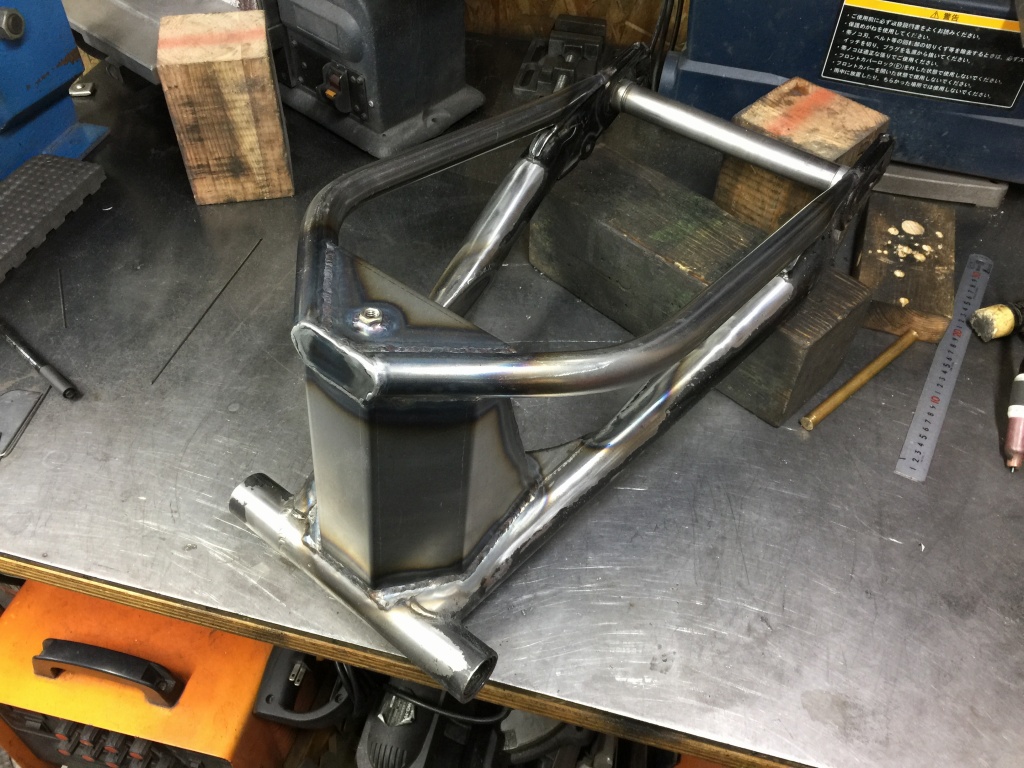

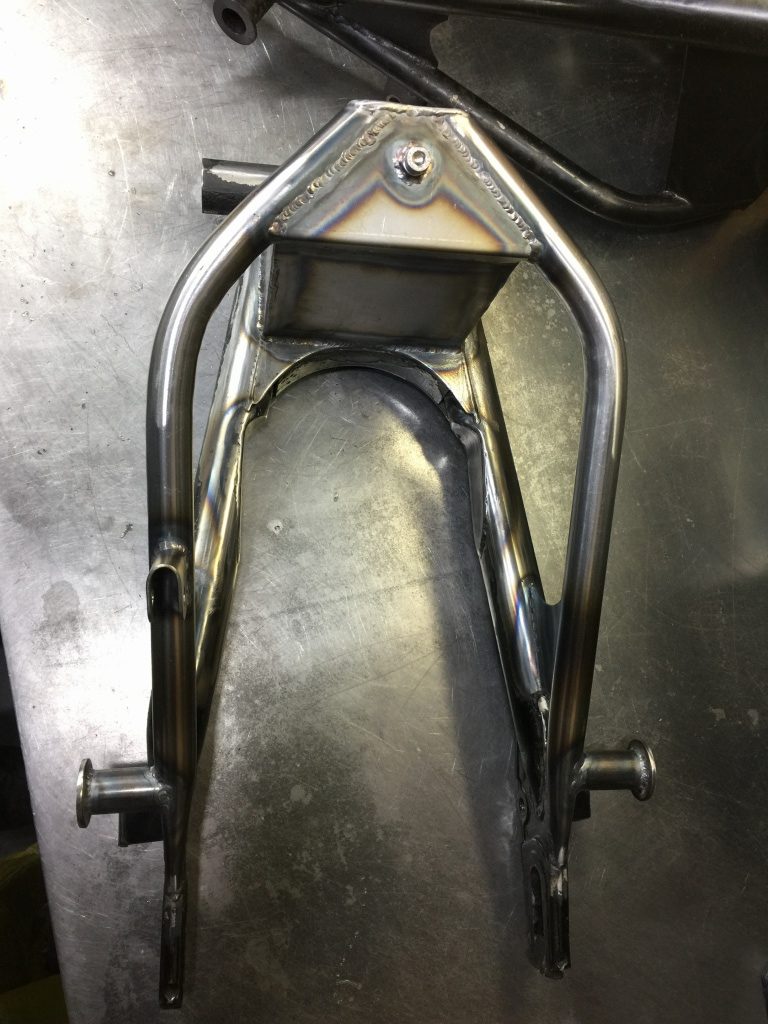

キャッチタンク部分のフタを溶接して、メインの部分は完成です。

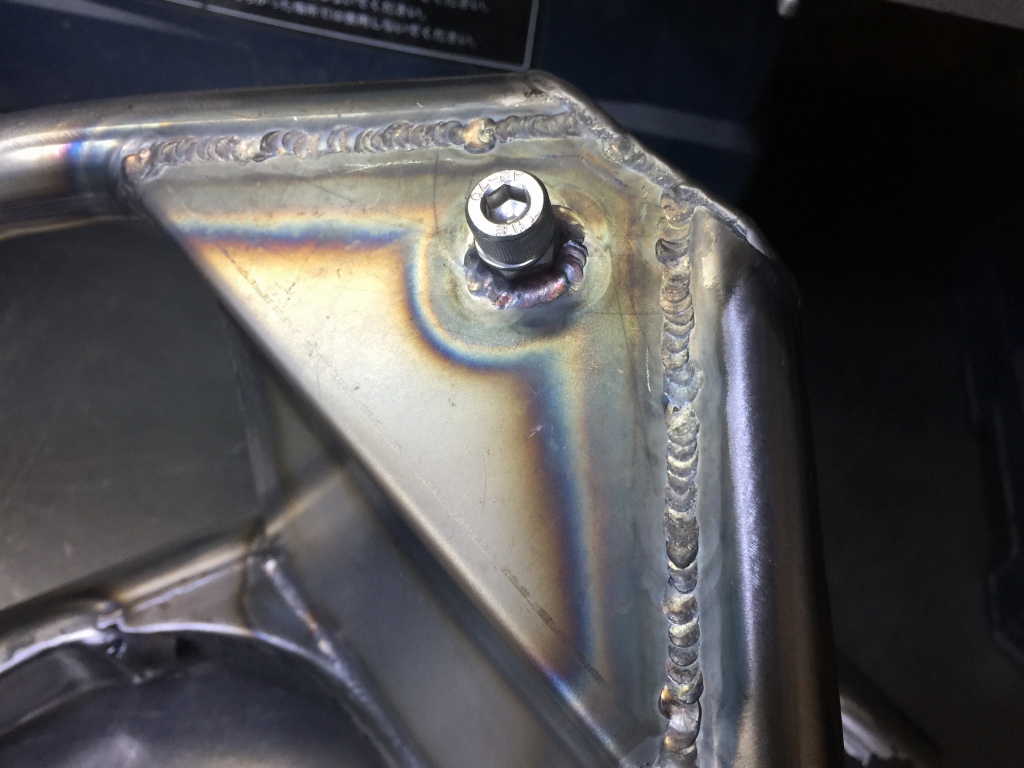

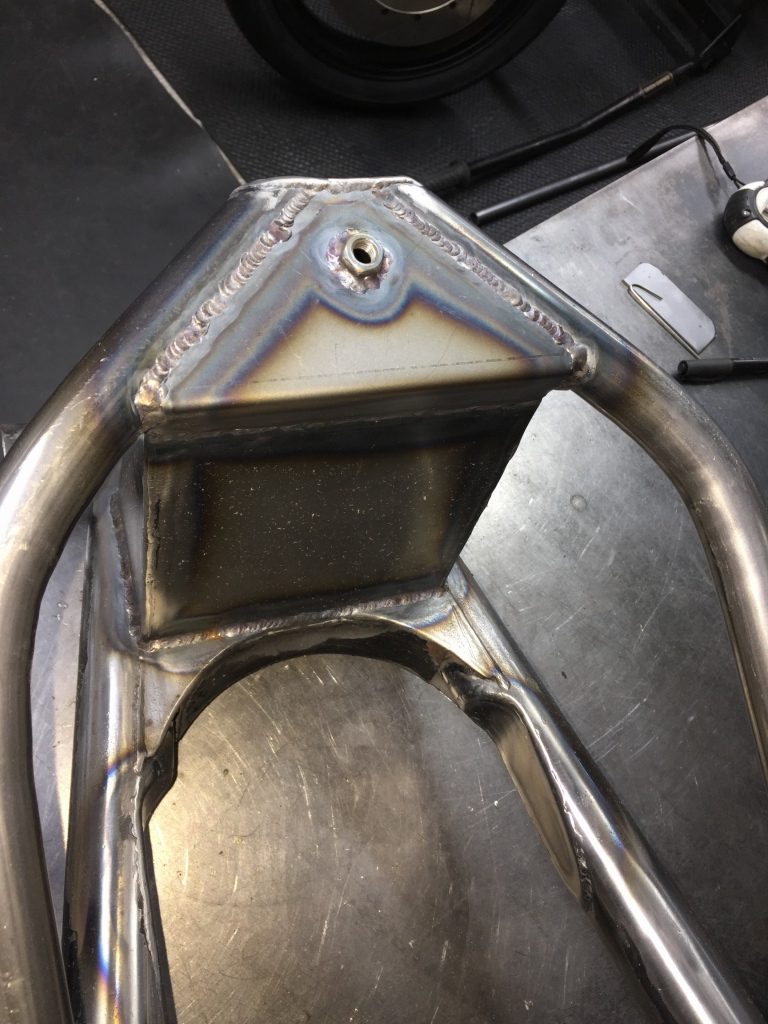

キャッチタンクはドレンボルト付きです。

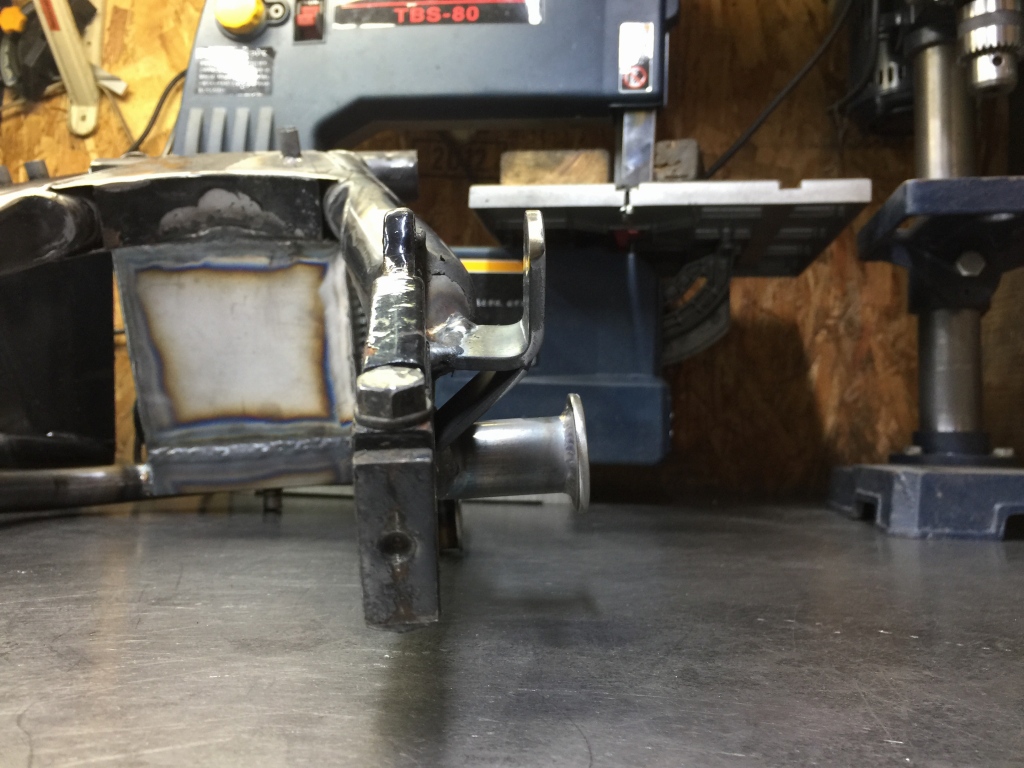

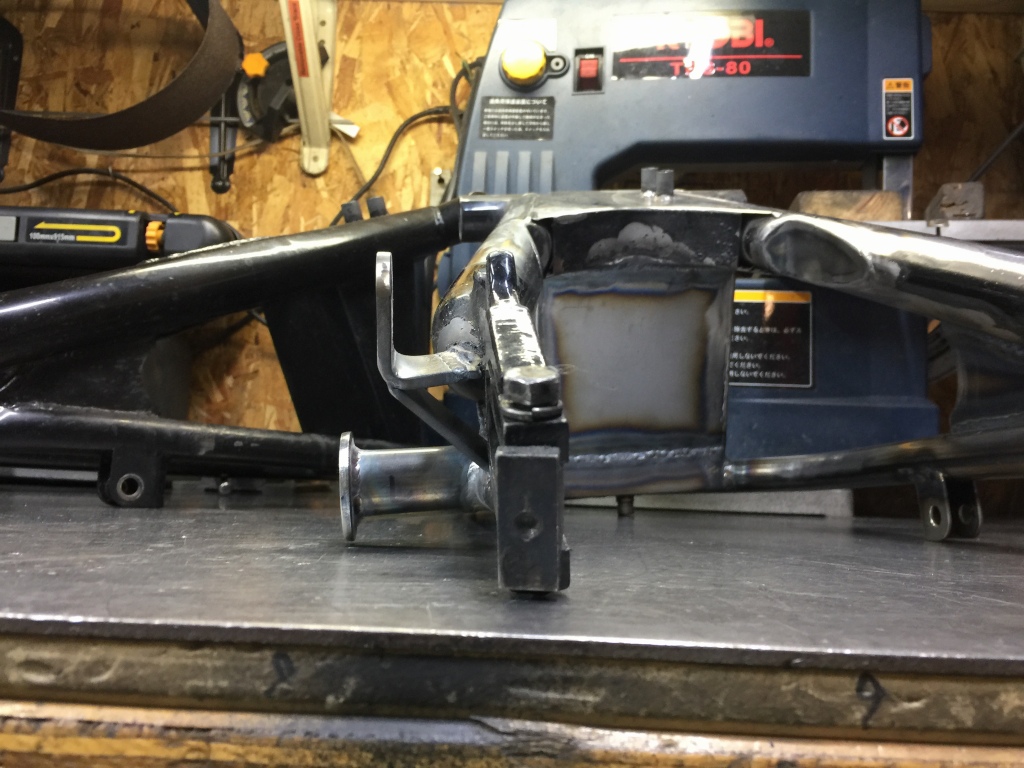

サス受けは10ミリオフセットするので、張り出しの長いステーを製作して溶接します。

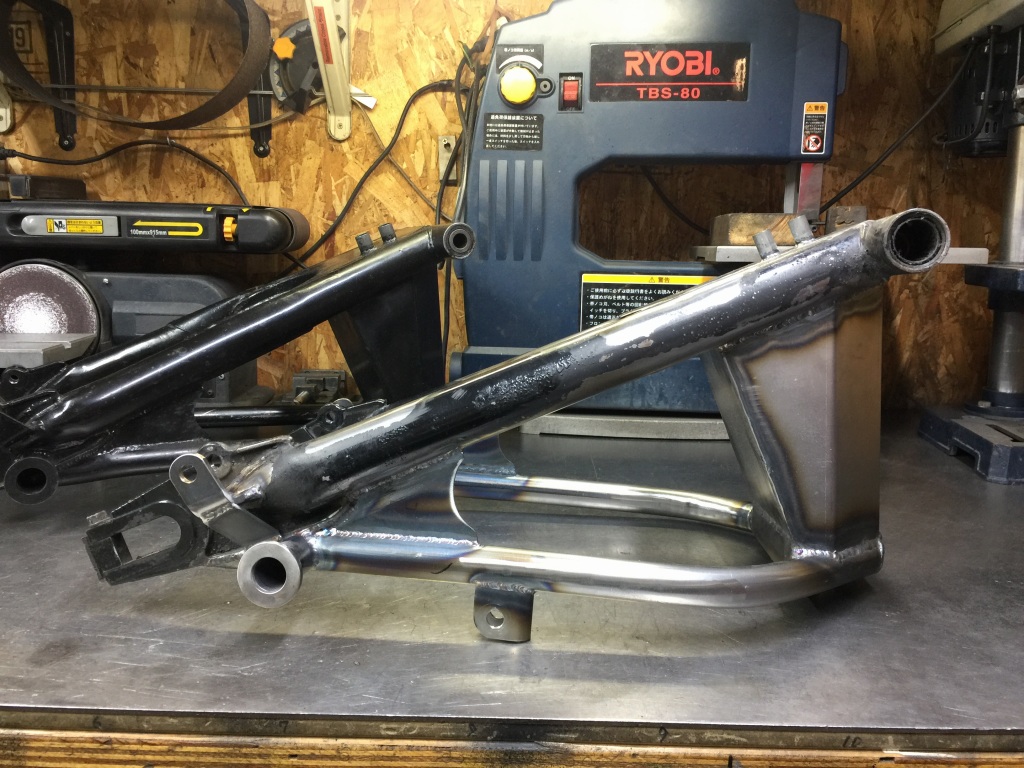

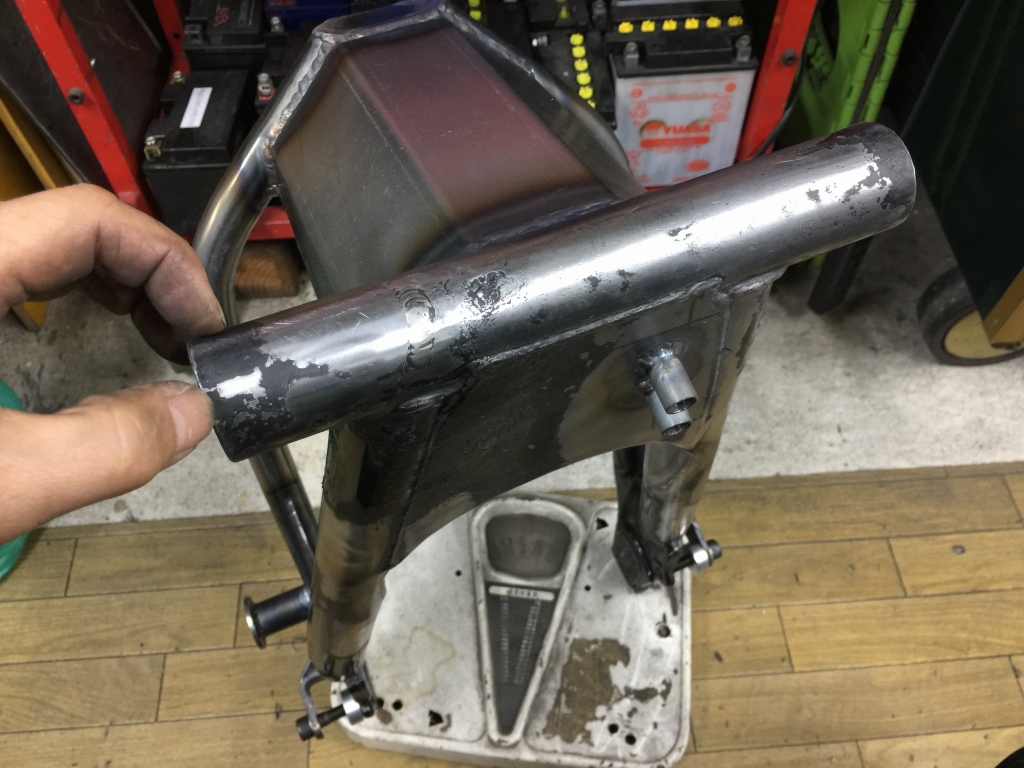

トルクロッド受け、スタンドフックを付けて完成です。

160ミリワイドタイヤ対応です。



因みにこの状態での重量は約6.5キロです。ノーマルよりかなり重くなりますが、実際に付けて走ってみるとその重量増のネガ部分より、剛性感UPのメリットの方が大きく感じられます。
