鉄S1スイングアーム製作の続き



鉄S1スイングアーム製作の続きです。キャッチタンク部分を製作します。



切り出した鉄板をベンダーで曲げます。

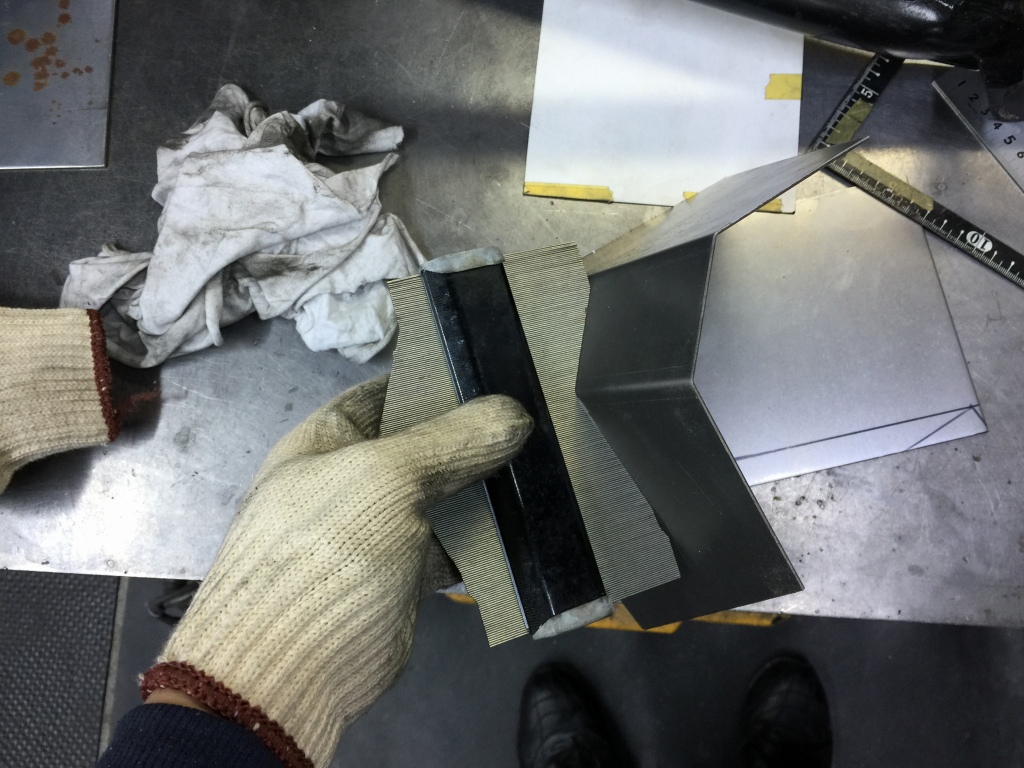

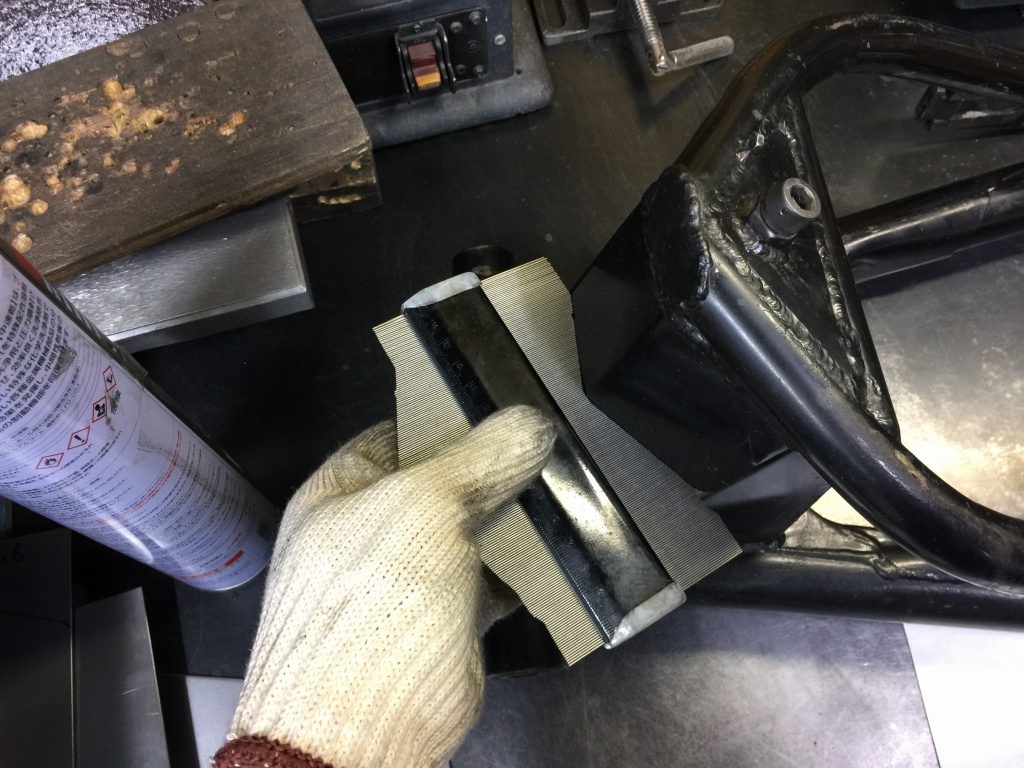

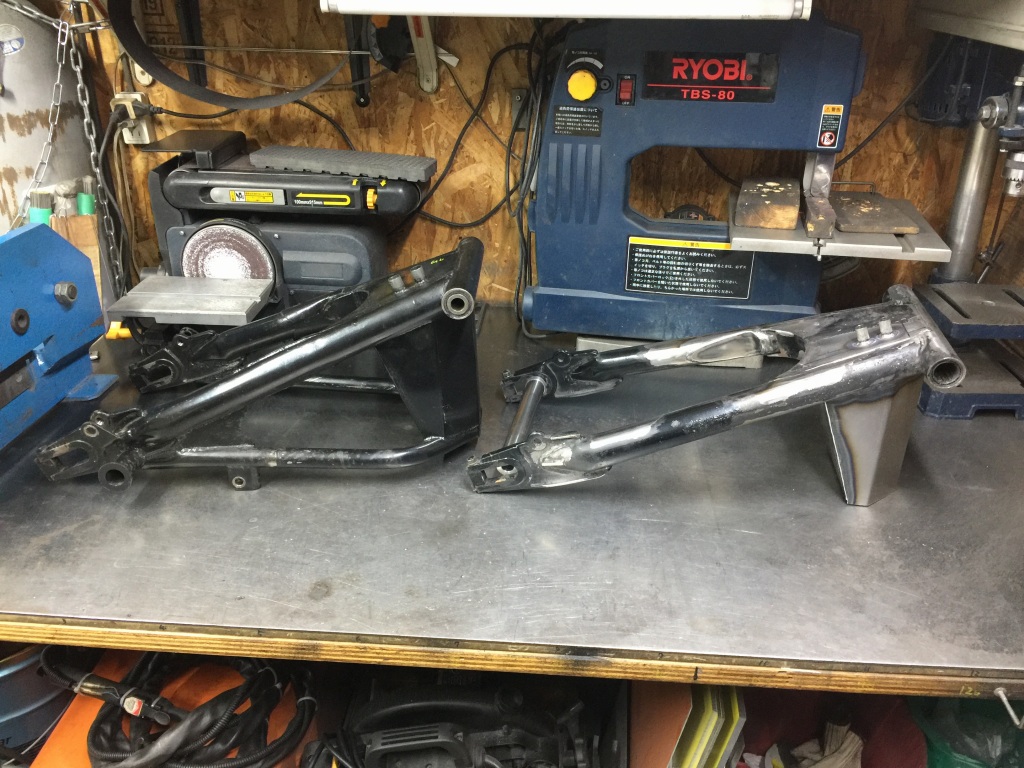

試作のスイングアームから曲げ角度を読み取ります。



同じ角度まで曲がりました。

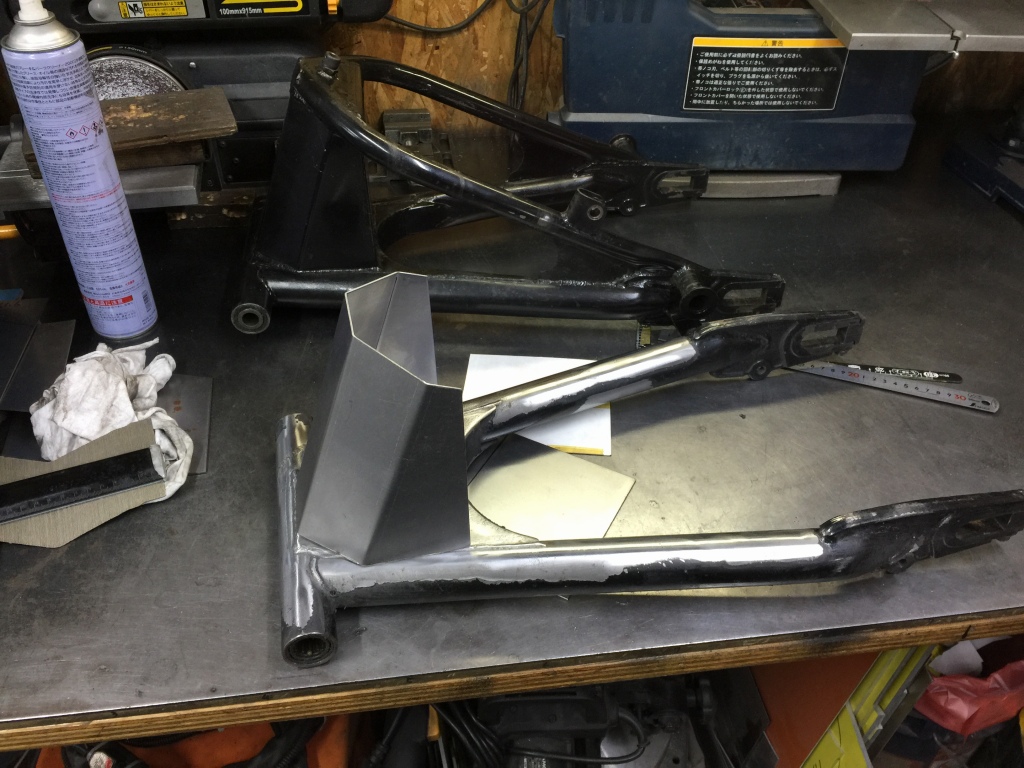

スイングアームにあてがい、接続面を擦り合わせします。

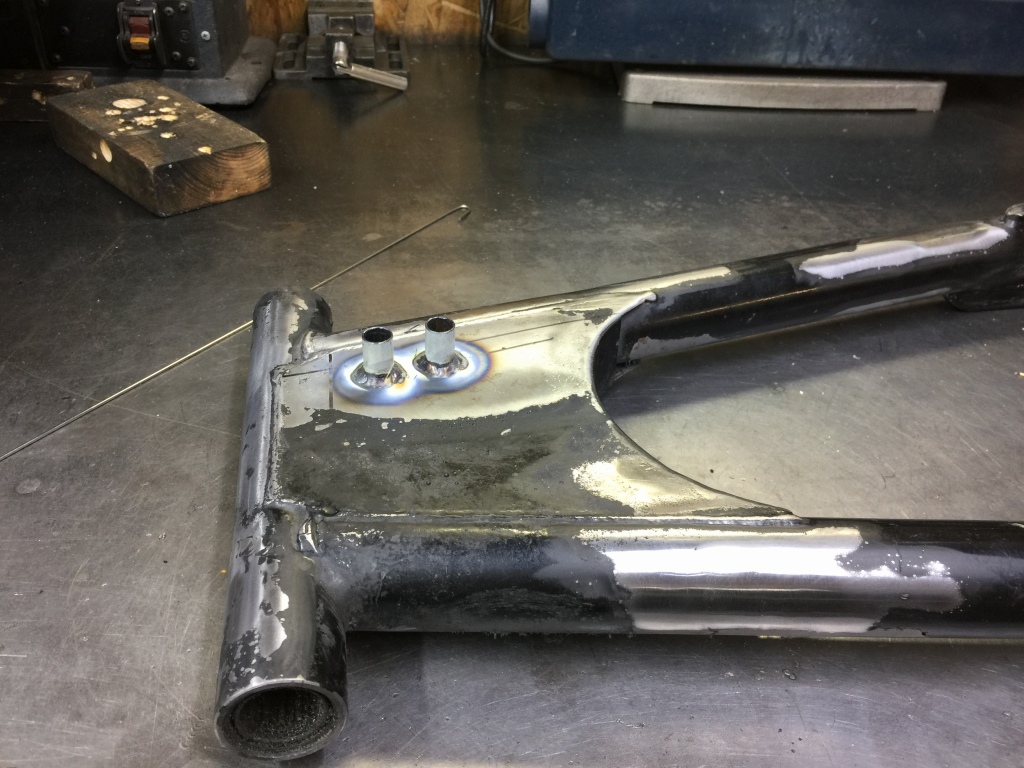

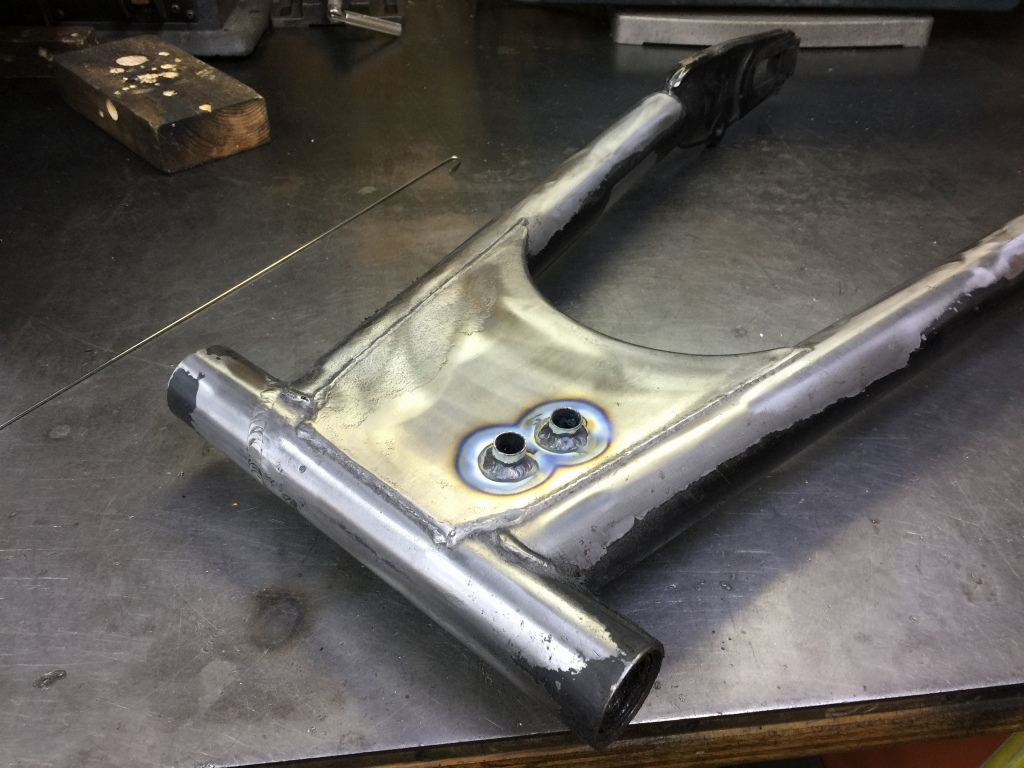

キャッチタンクを溶接する前にホースニップルを取り付けます。



ニップルは反対側まで貫通しています。この箱部分は閉じていないので、キャッチタンクとしては使いません。

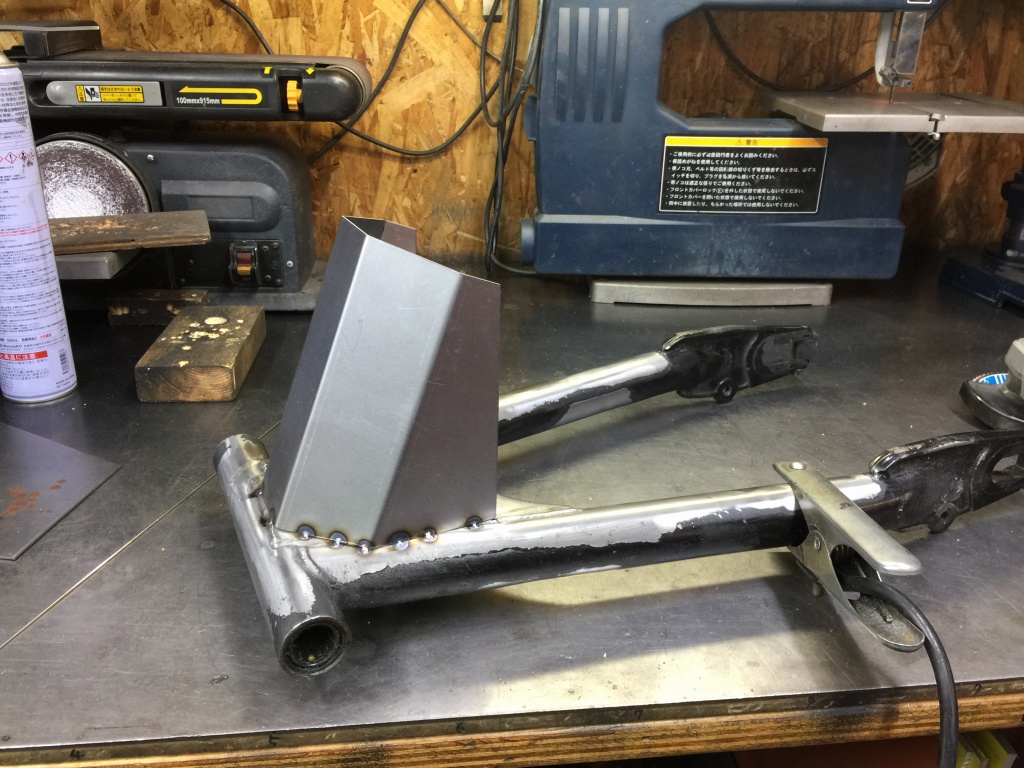

先ほど折り曲げた鉄板を溶接します。



スイングアームが歪まないよう、左右対称に少しづつ溶接していきます。

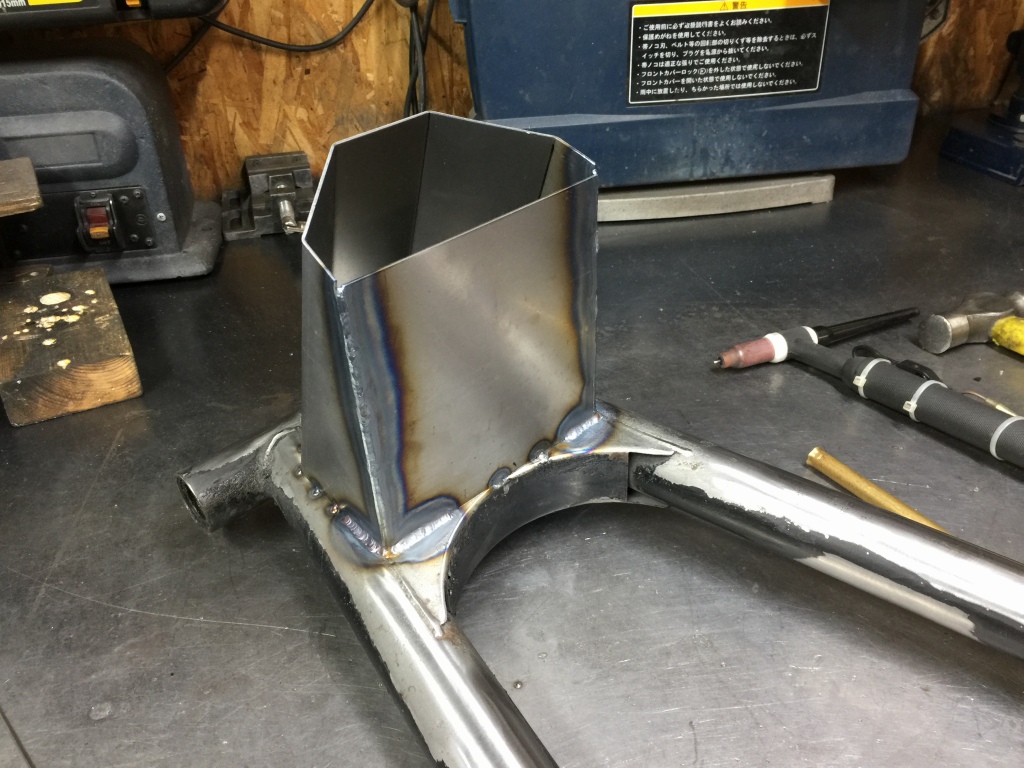

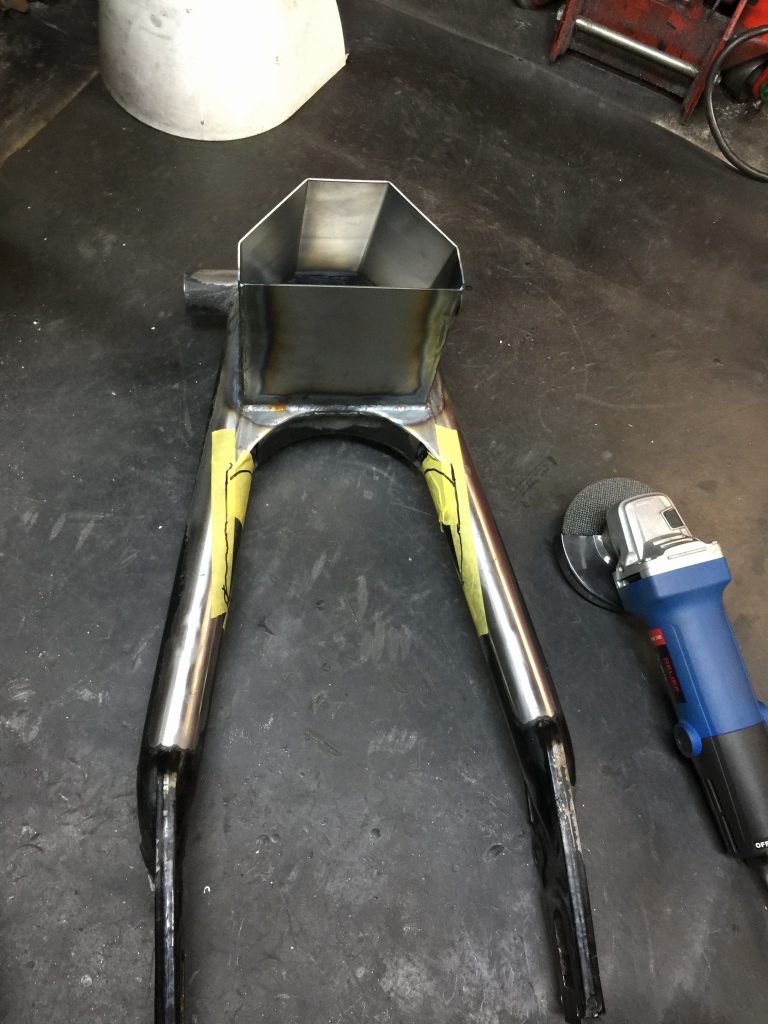

箱部分の溶接ができました。

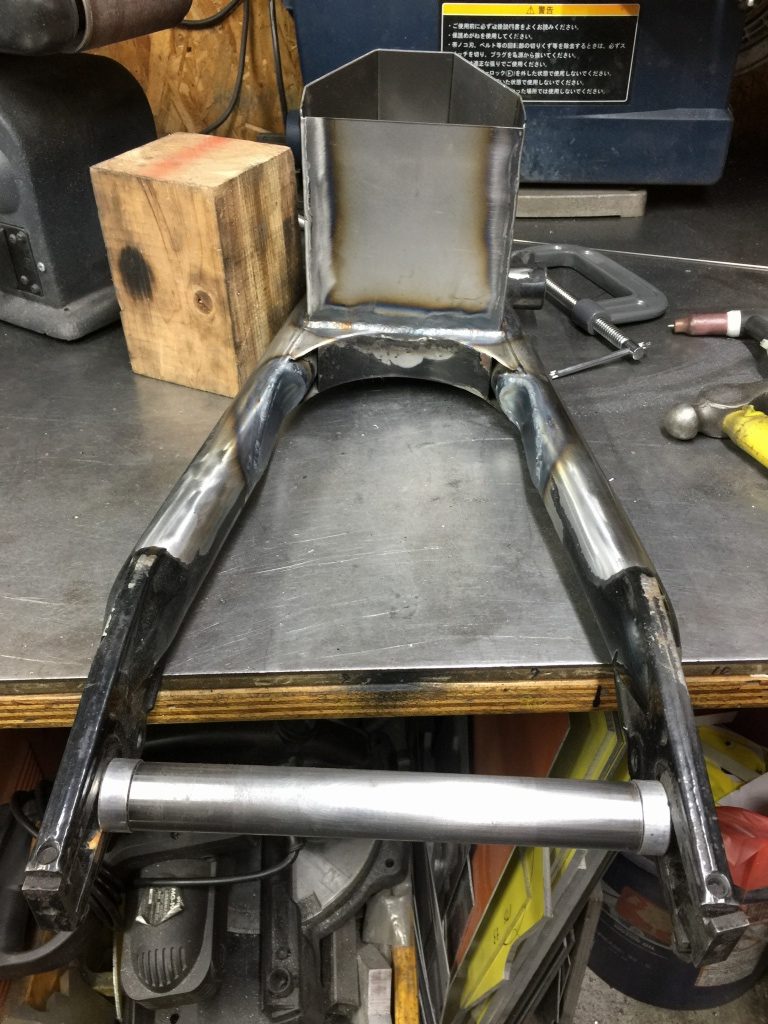

続いて、ワイドタイヤ用の逃げを作ります。160ミリタイヤ迄履けるよう、内幅を170ミリにします。

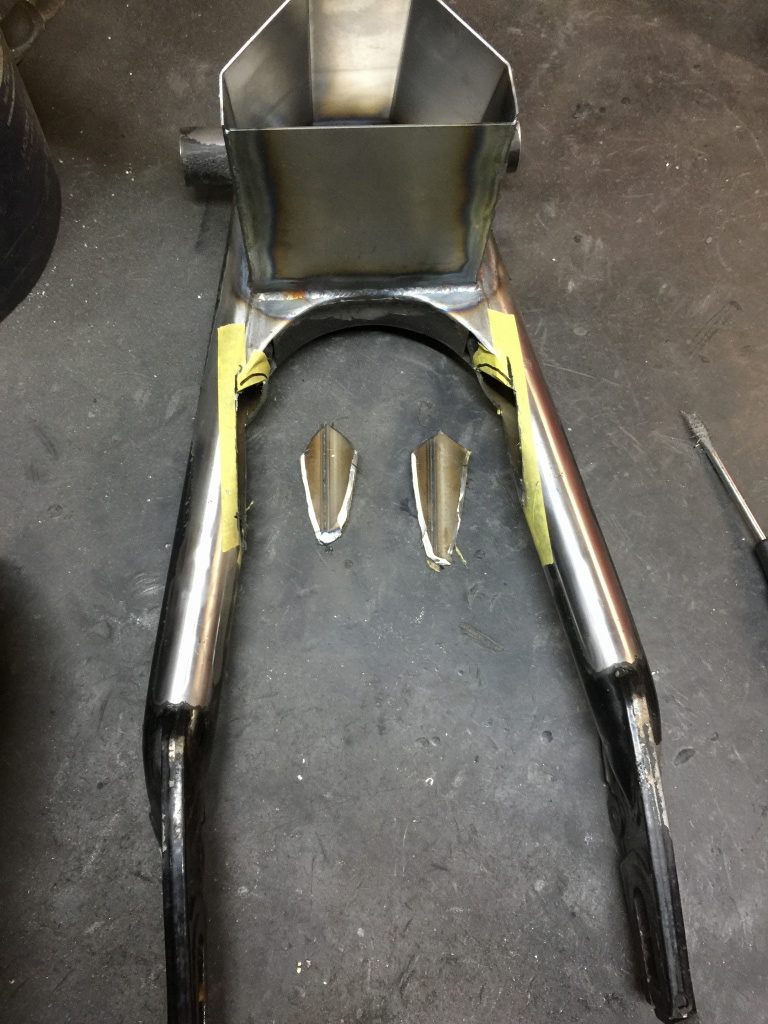

逃げ部分を少し大きめにカットします。



切断面を仕上げ、穴に合わせてふさぐプレートを製作します。

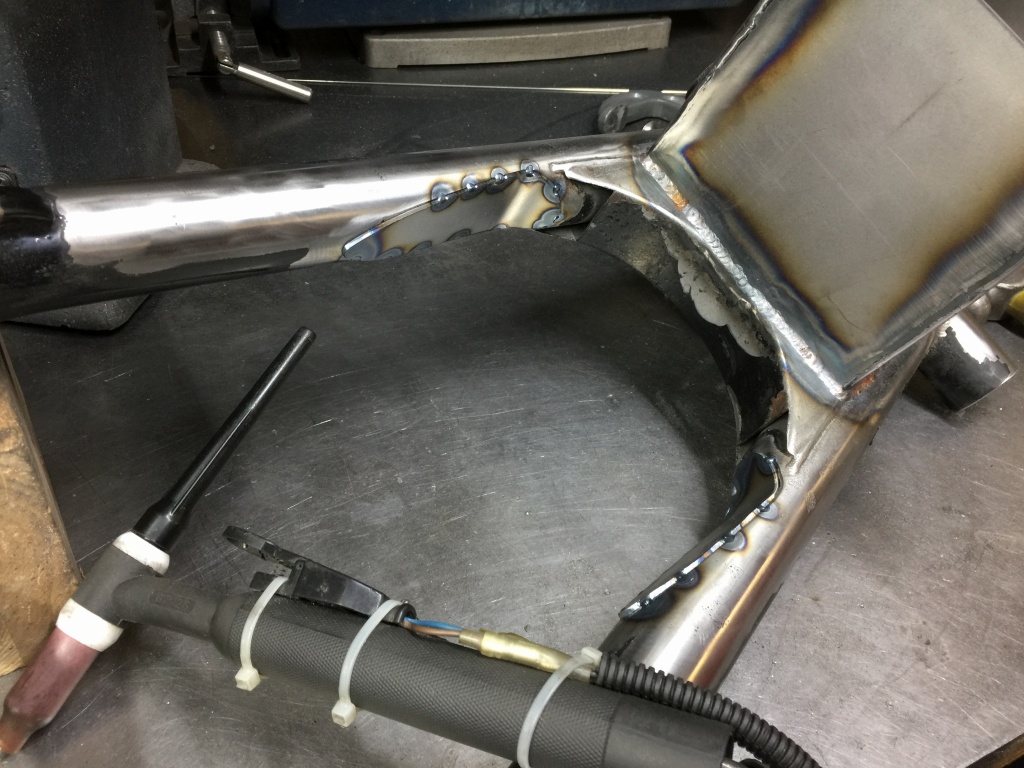

密着させながら溶接で仮付けします。

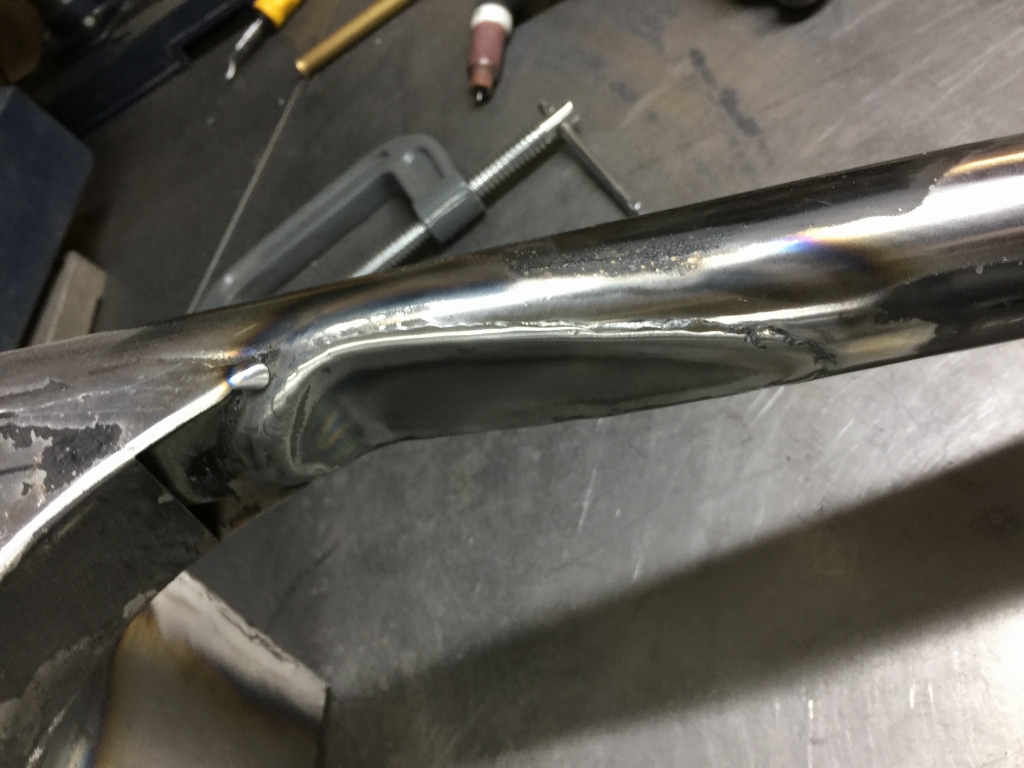

全周溶接します。

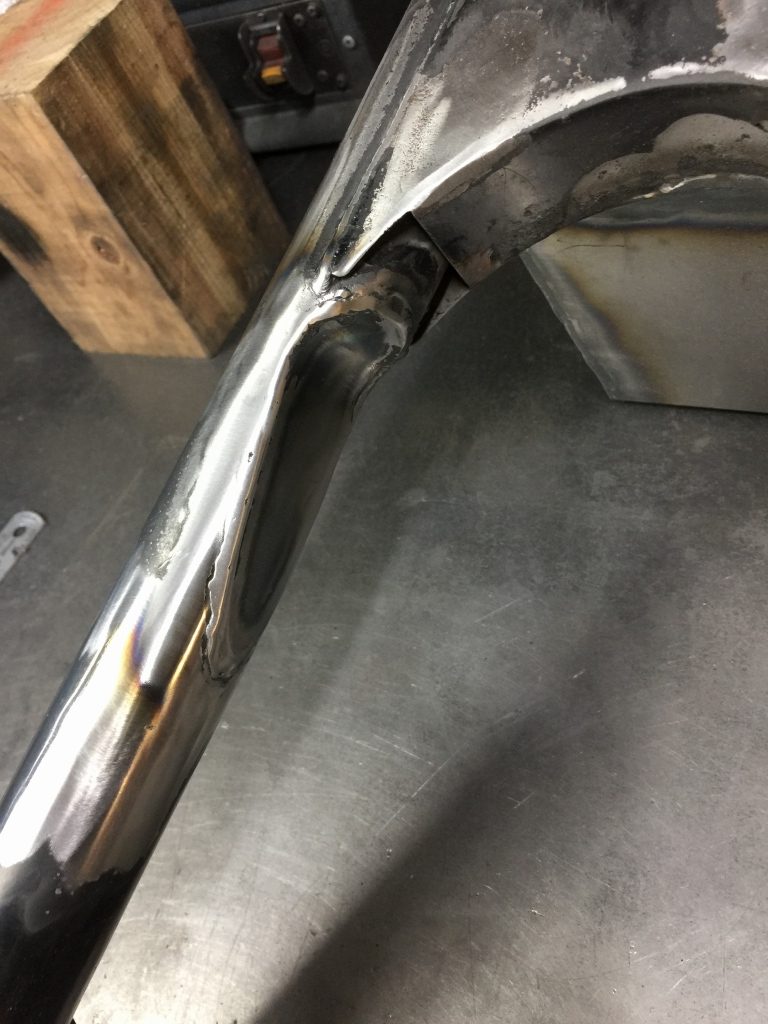

研磨して逃げ部分は完成です。
