Z1000Mk2 S.T様 ヘッドの修理

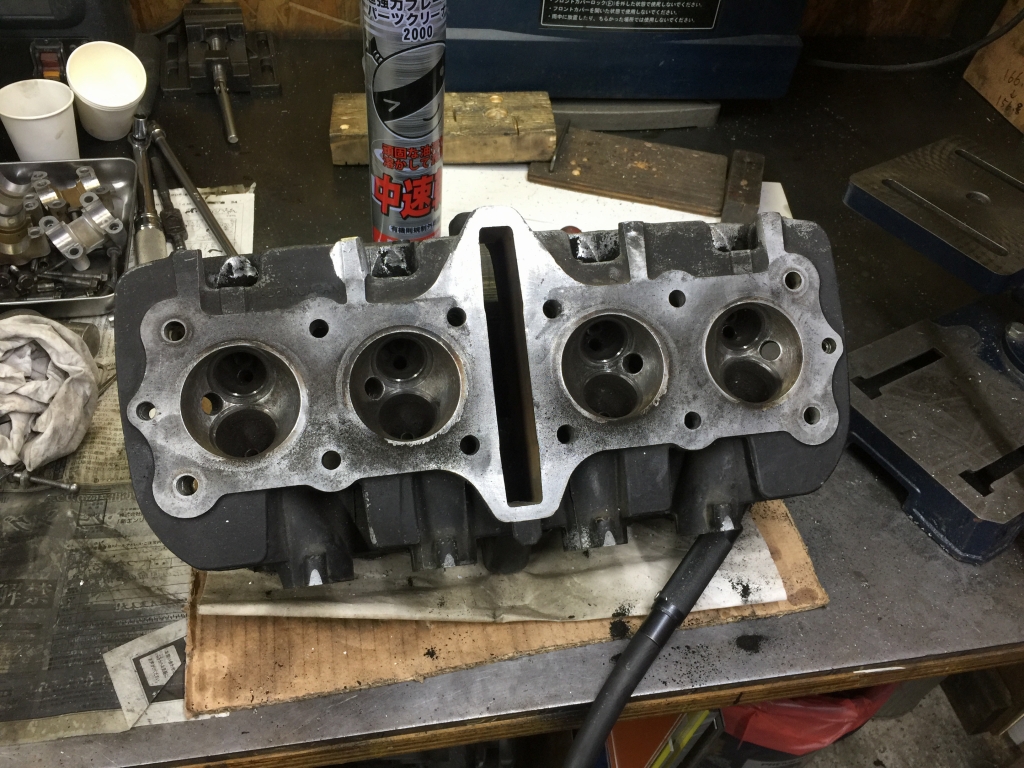

シリンダーベースのガスケット剥がしの続きからです。

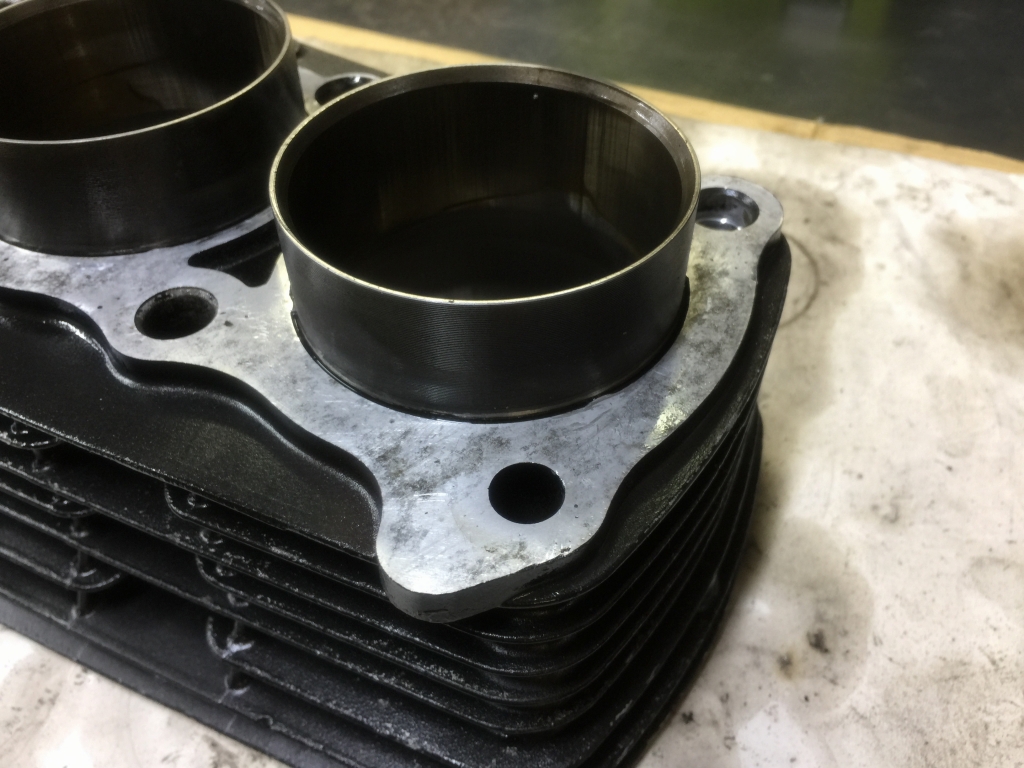

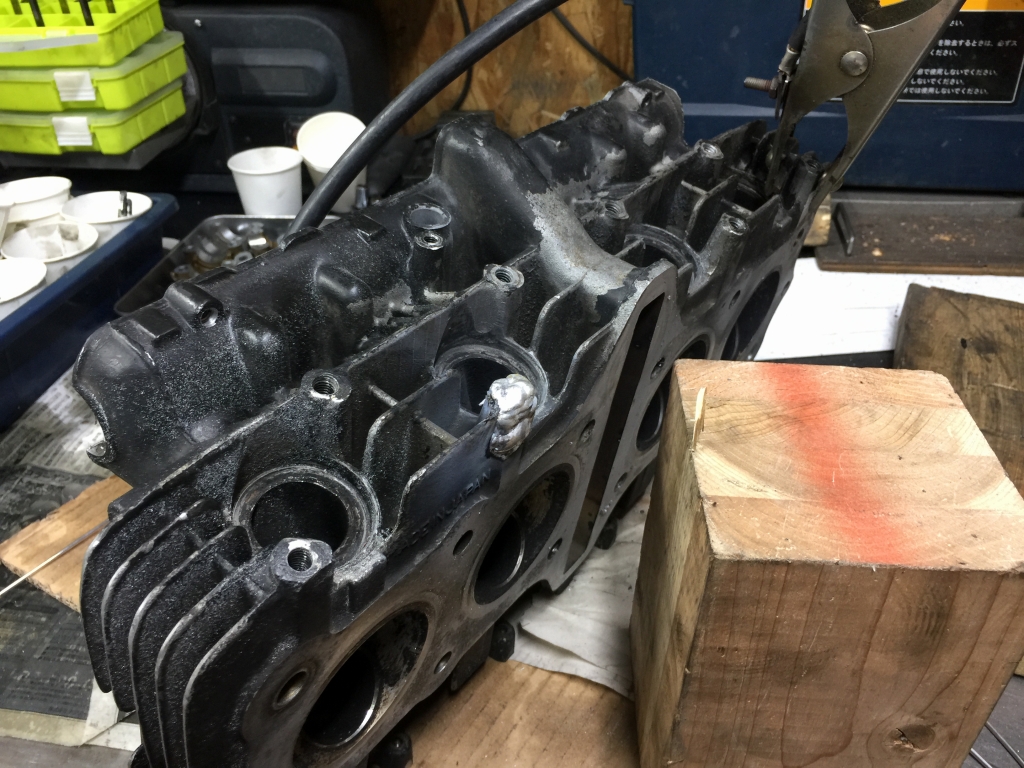

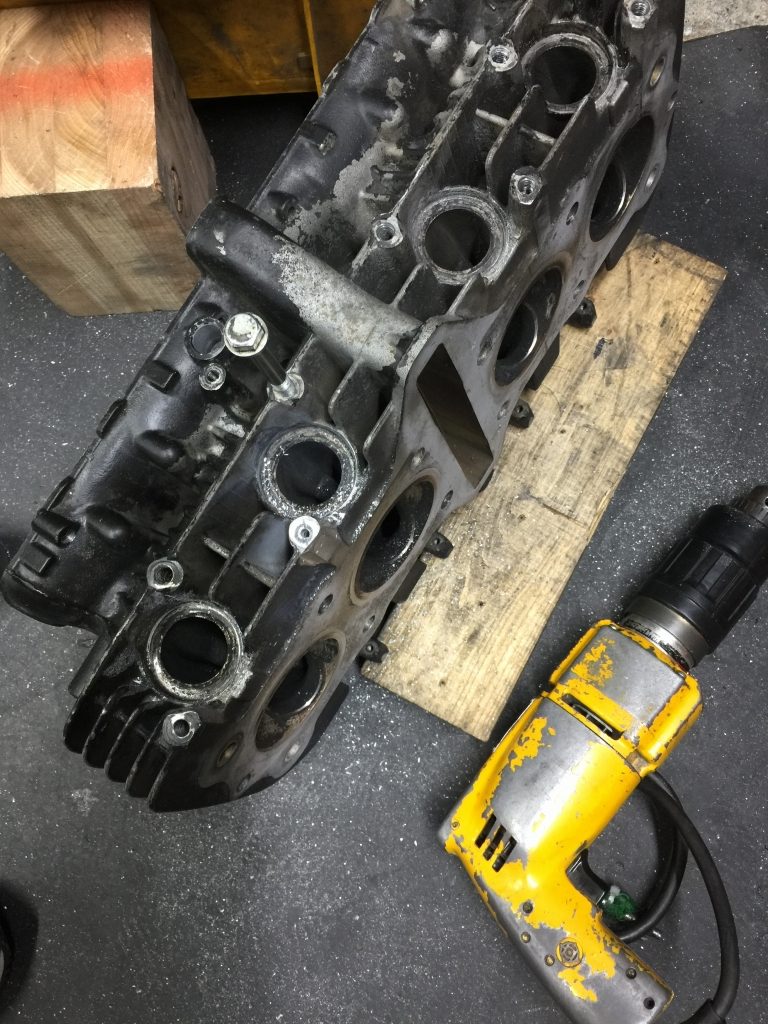

こちらは剥がす前。



ガスケット剥がしは、2日に渡って合計2時間半かかりました。



ピストンが入荷したら、この後0.5ミリオーバーサイズへのボーリング加工です。



続いてヘッドの修理です。

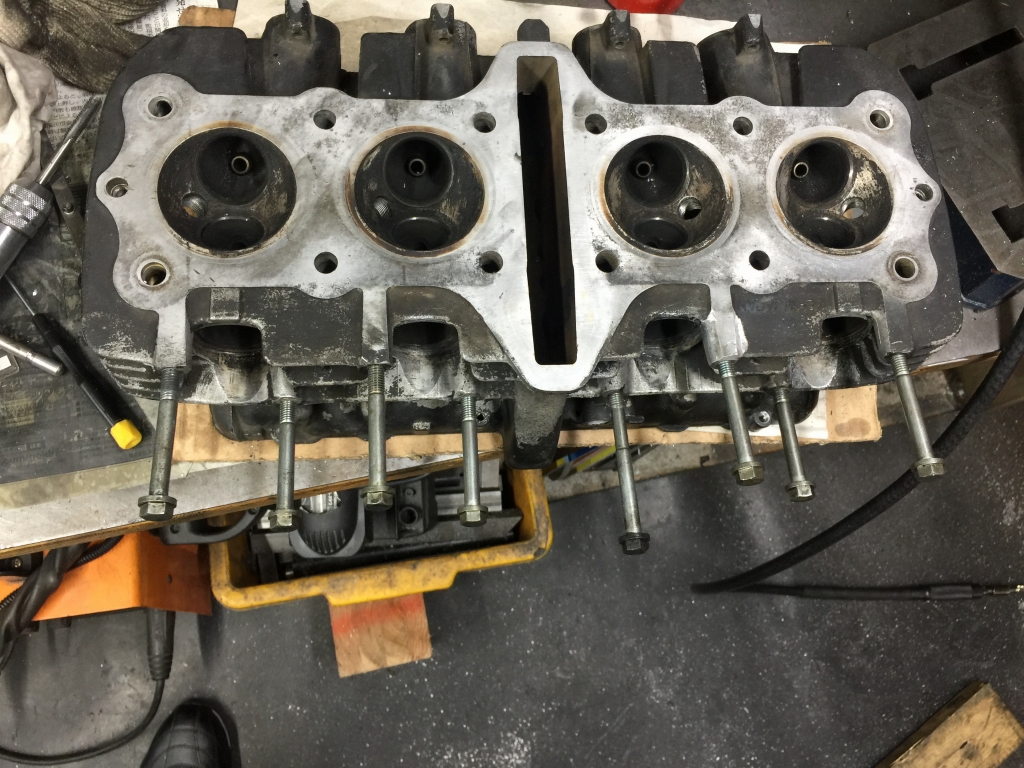

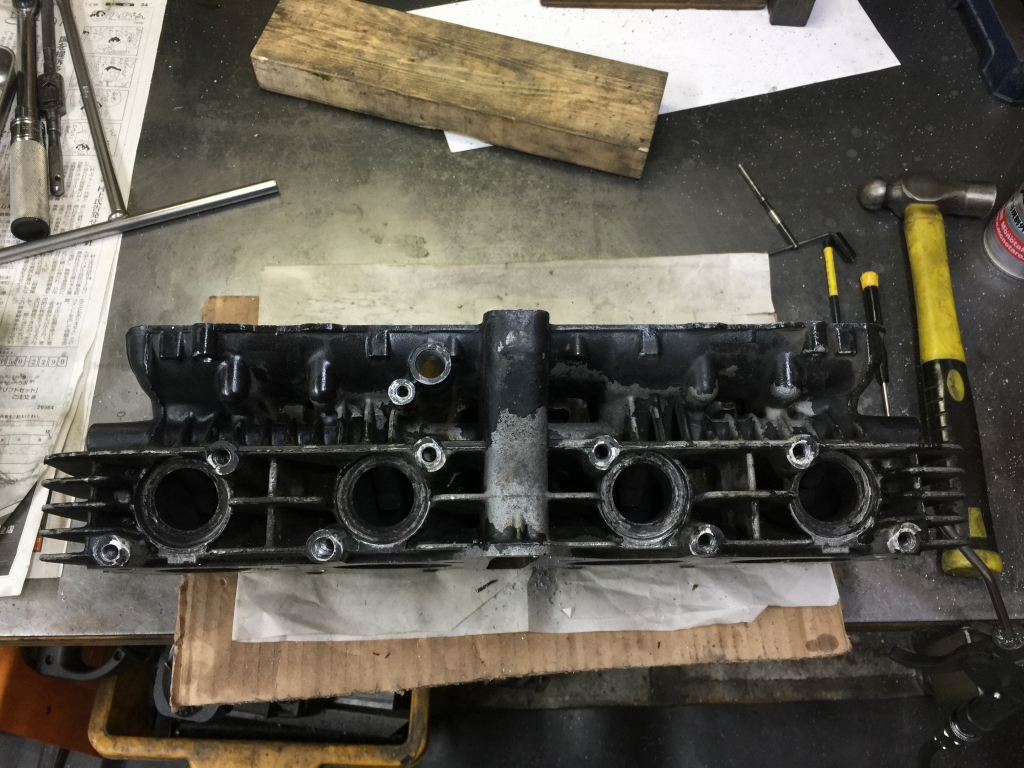

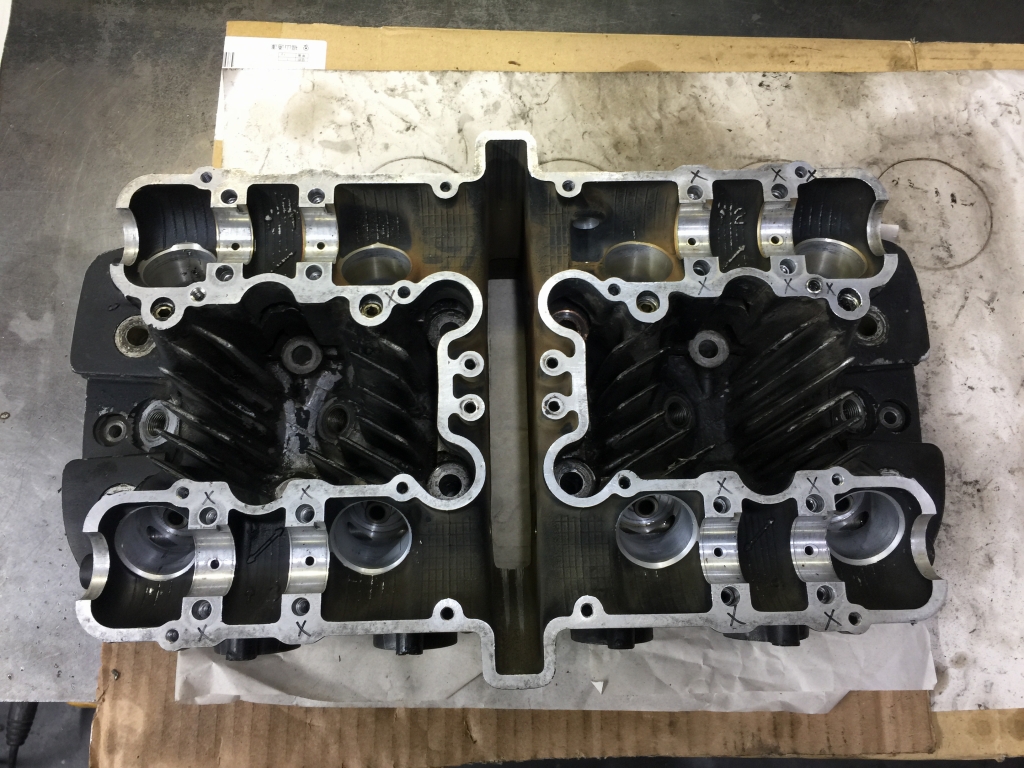

×印15ヵ所がヘリサートを新規に入れる、もしくはヘリサートの交換箇所です。

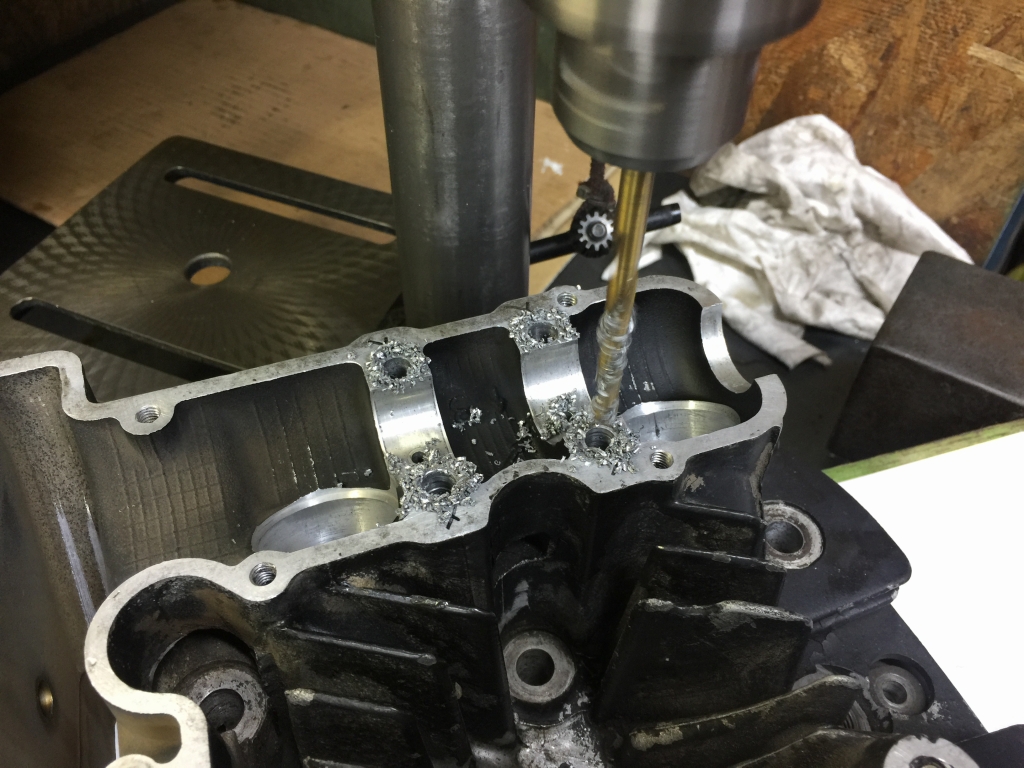

先ず、ヘリサートタップ用の下穴を開けます。

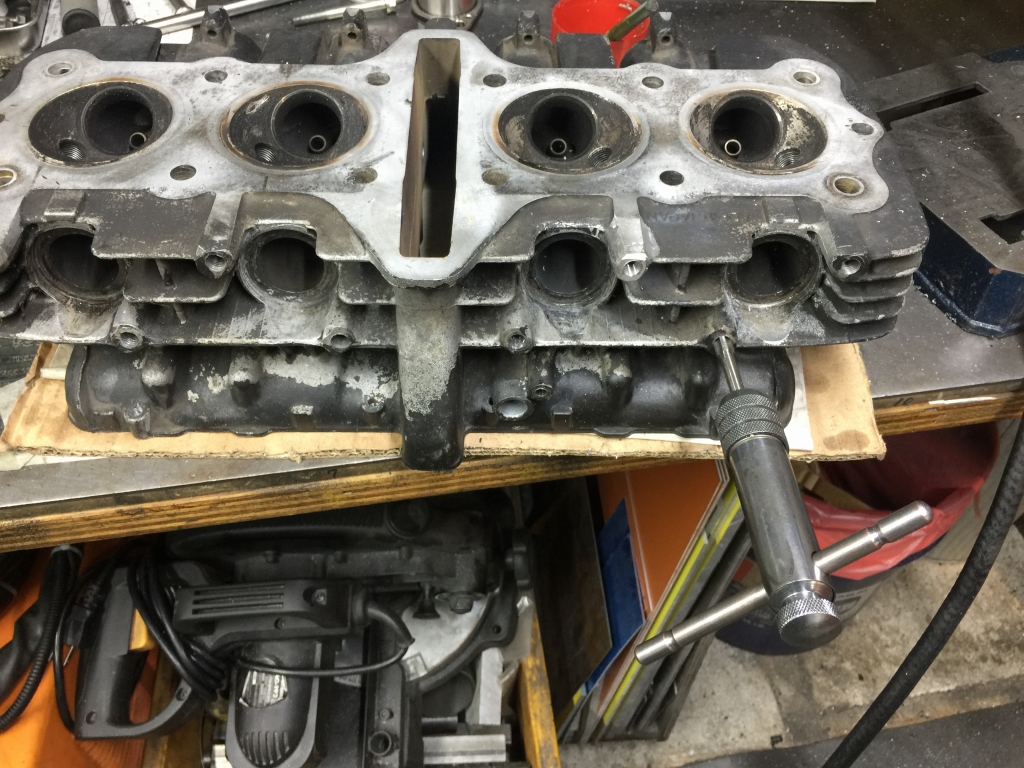

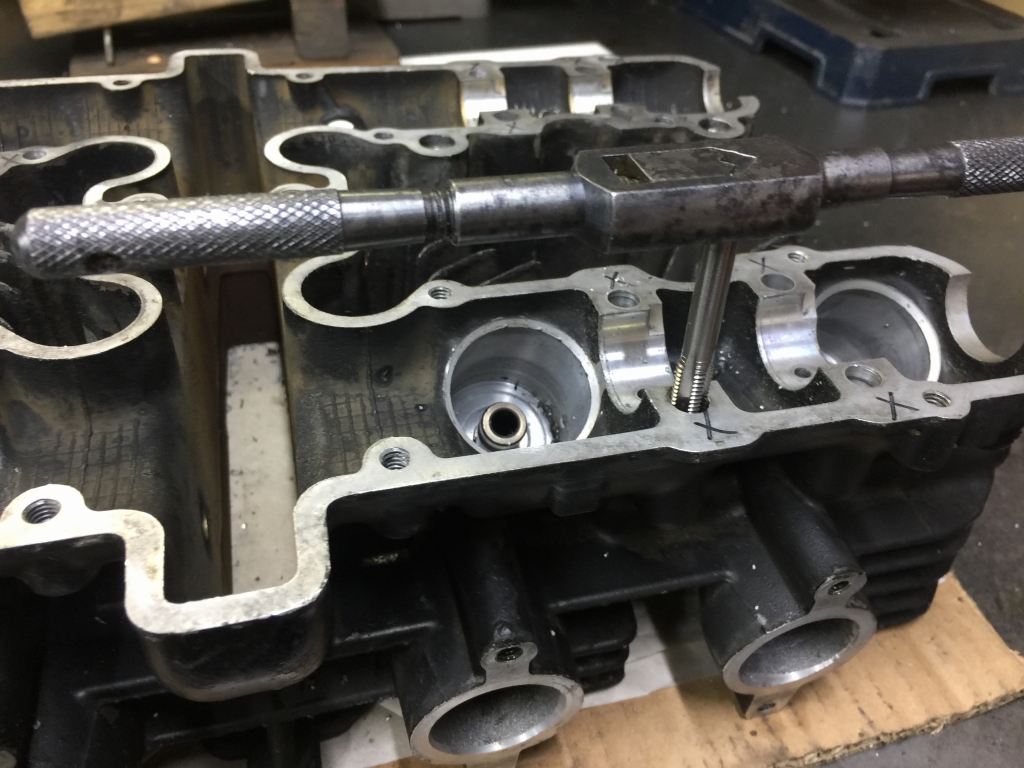

ヘリサートタップを立てます。



ヘリサートを挿入します。

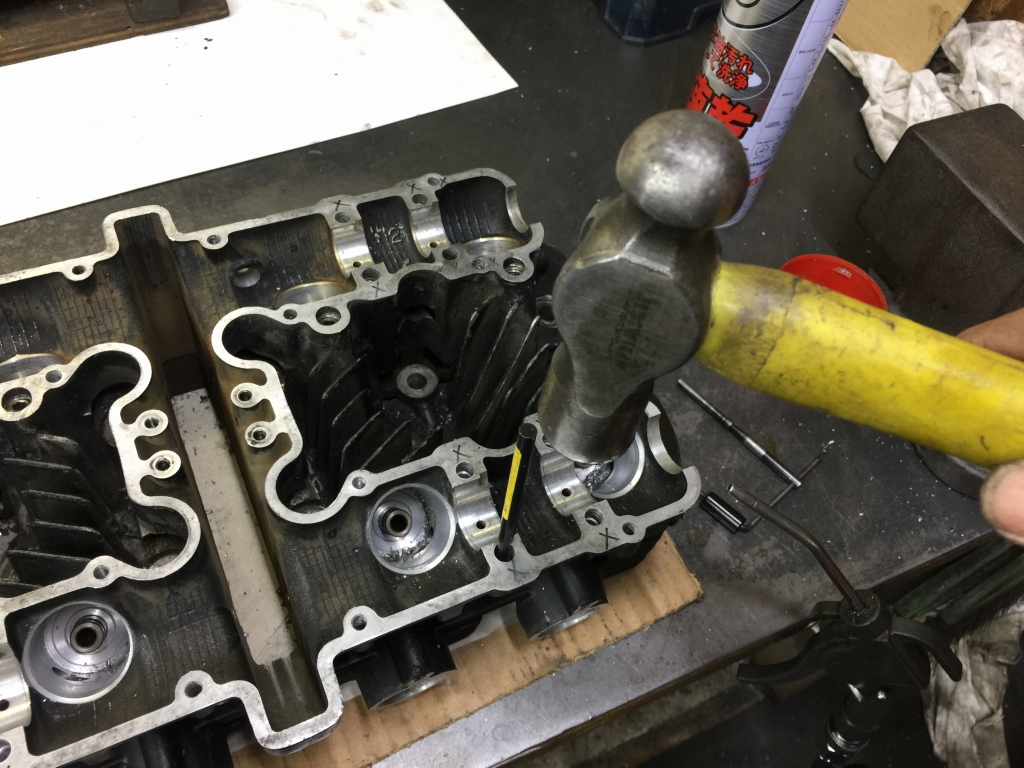

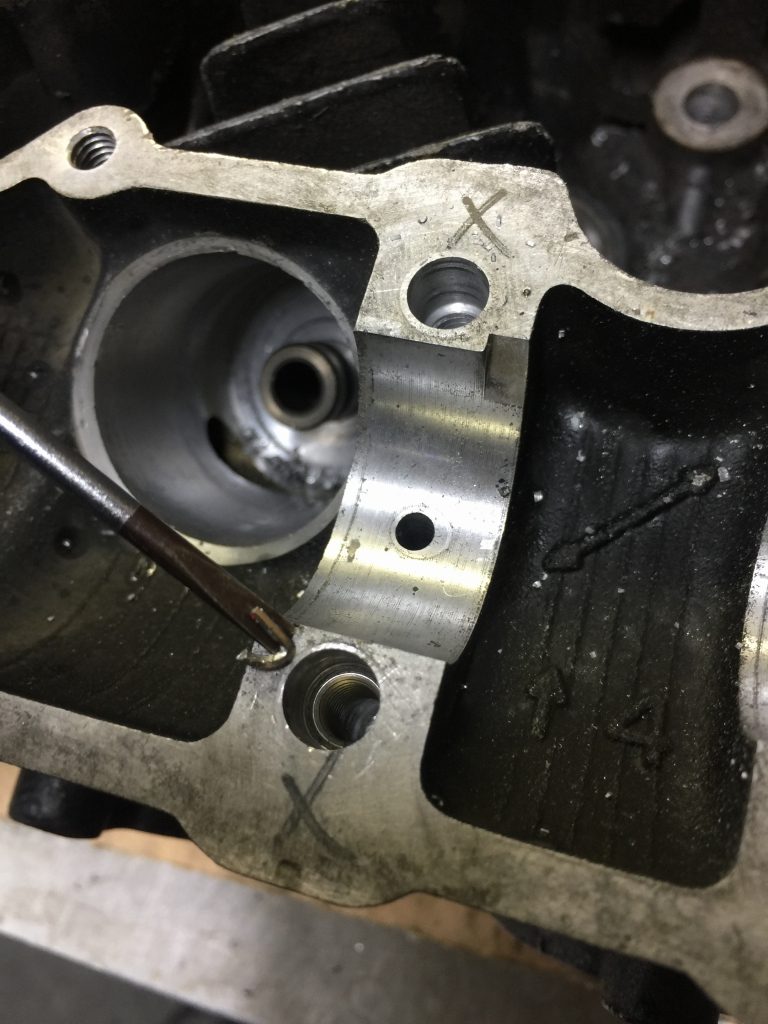

奥のタングを折ります。



マグネットドライバーで折ったタングを回収します。

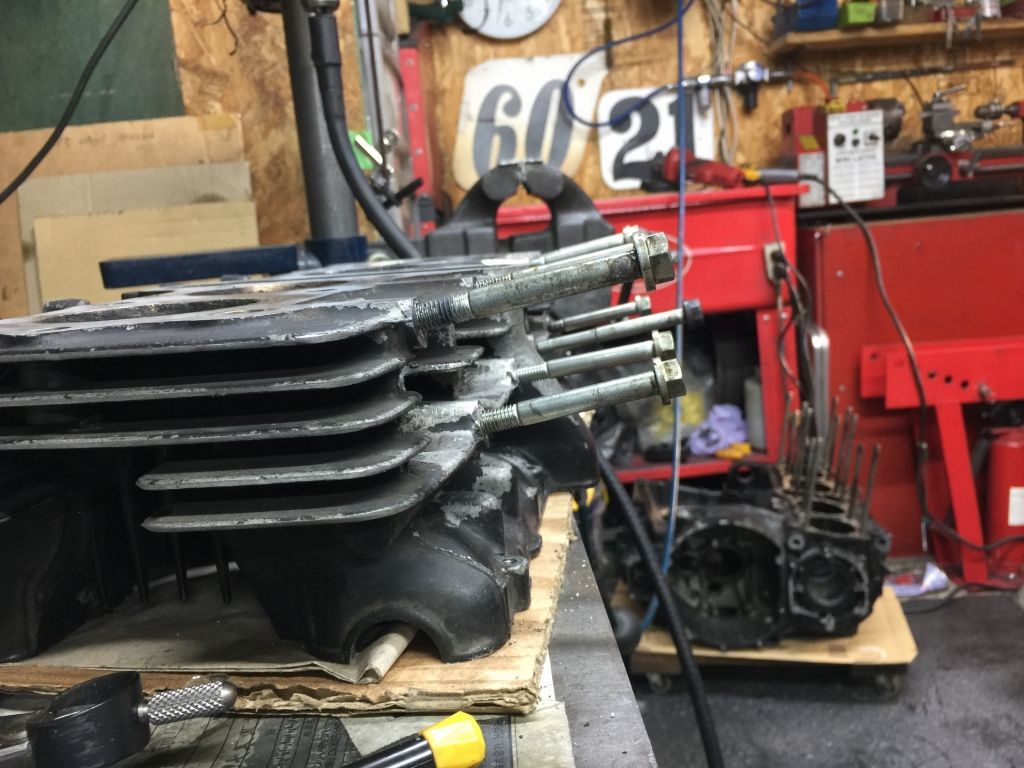

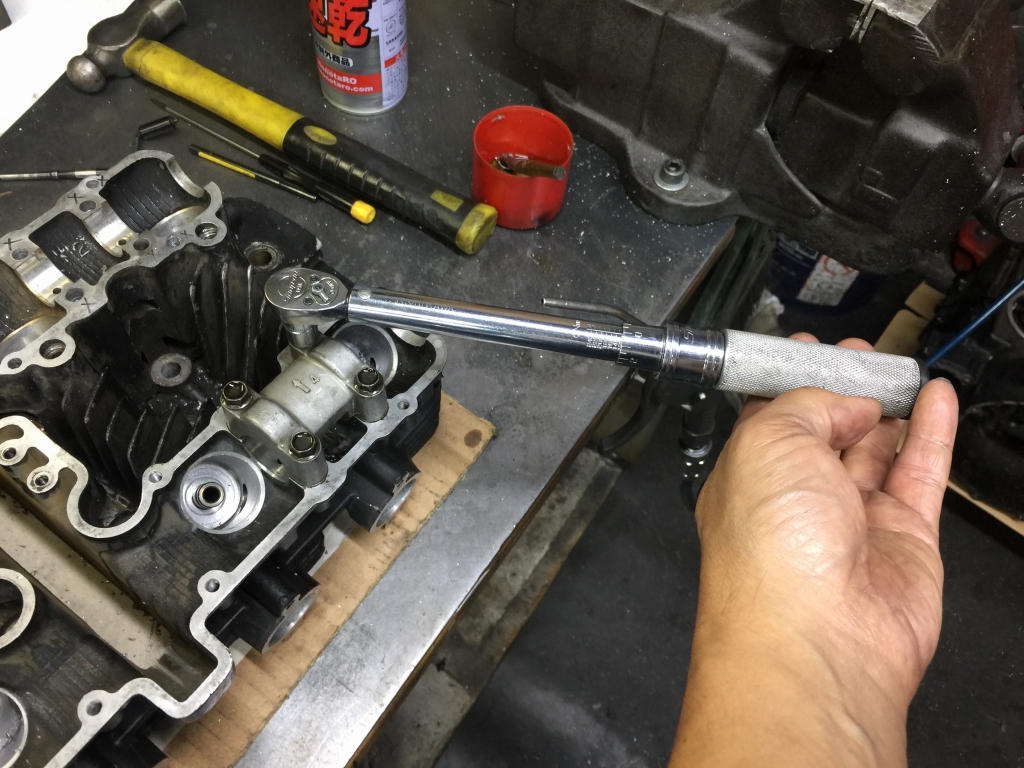

ボルトが奥までスムーズに入ることを確認し、規定トルクが掛かるかも確認します。



15か所のヘリサート加工が終わりました。続いて、エキゾーストスタッドボスの修理です。



10ミリに拡大された箇所を溶接盛りして元の8ミリに戻します。

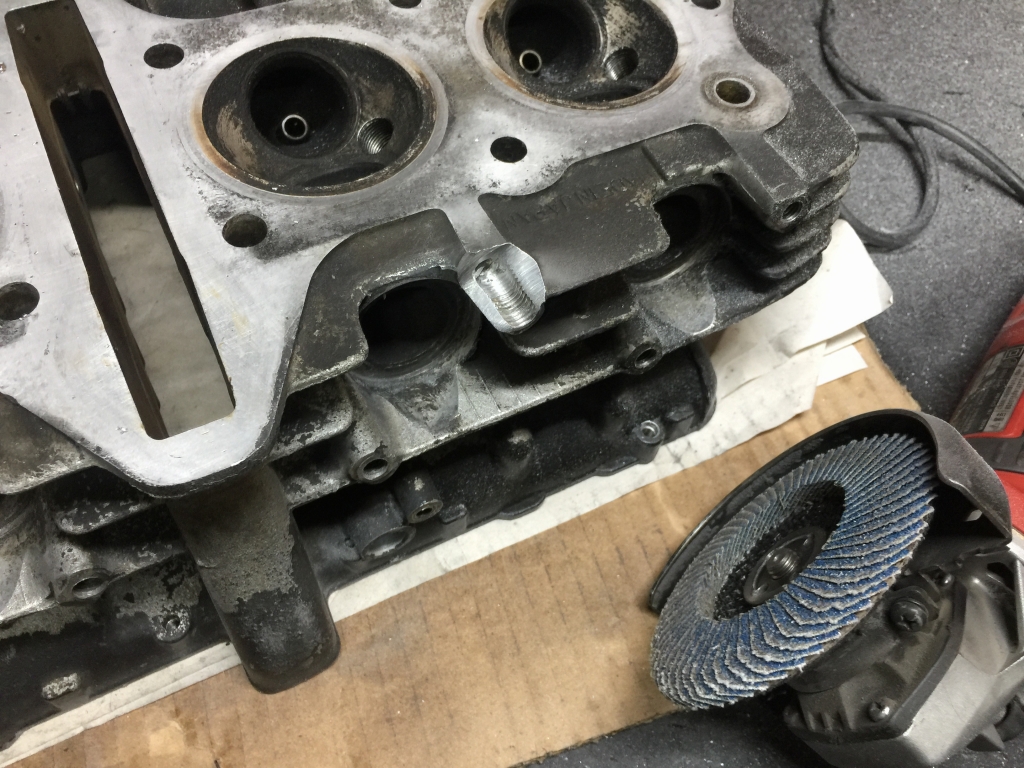

先ず、溶接トーチが入る方向に大きく削ります。

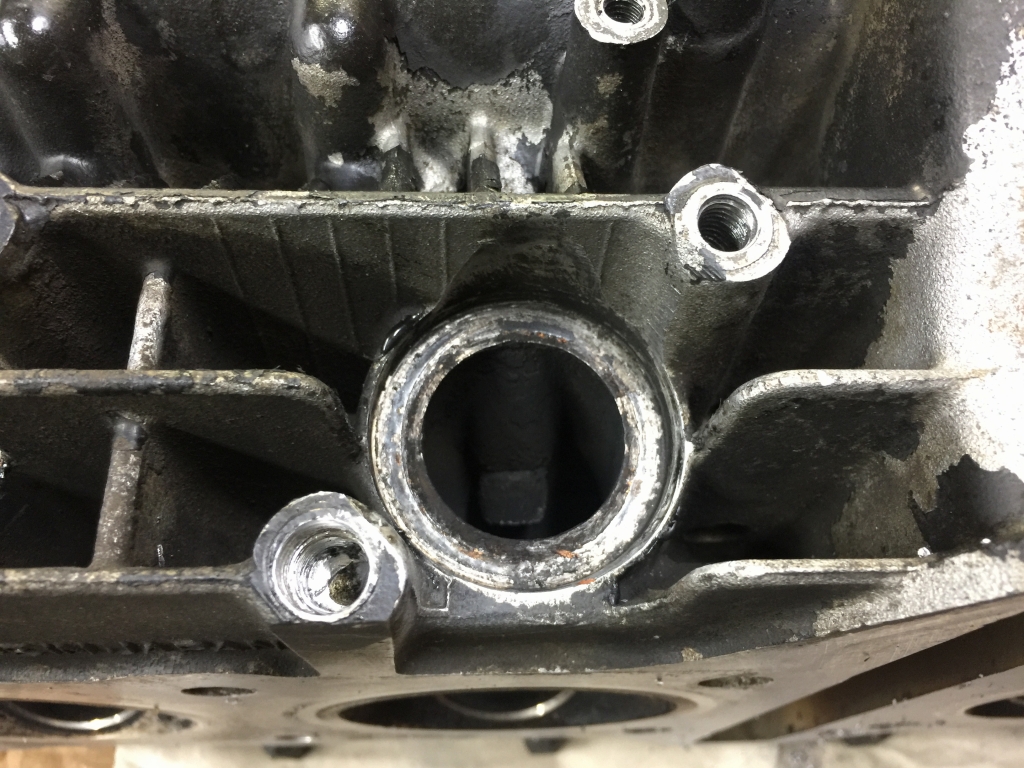

内部にボルトの残骸などは無いようですね。

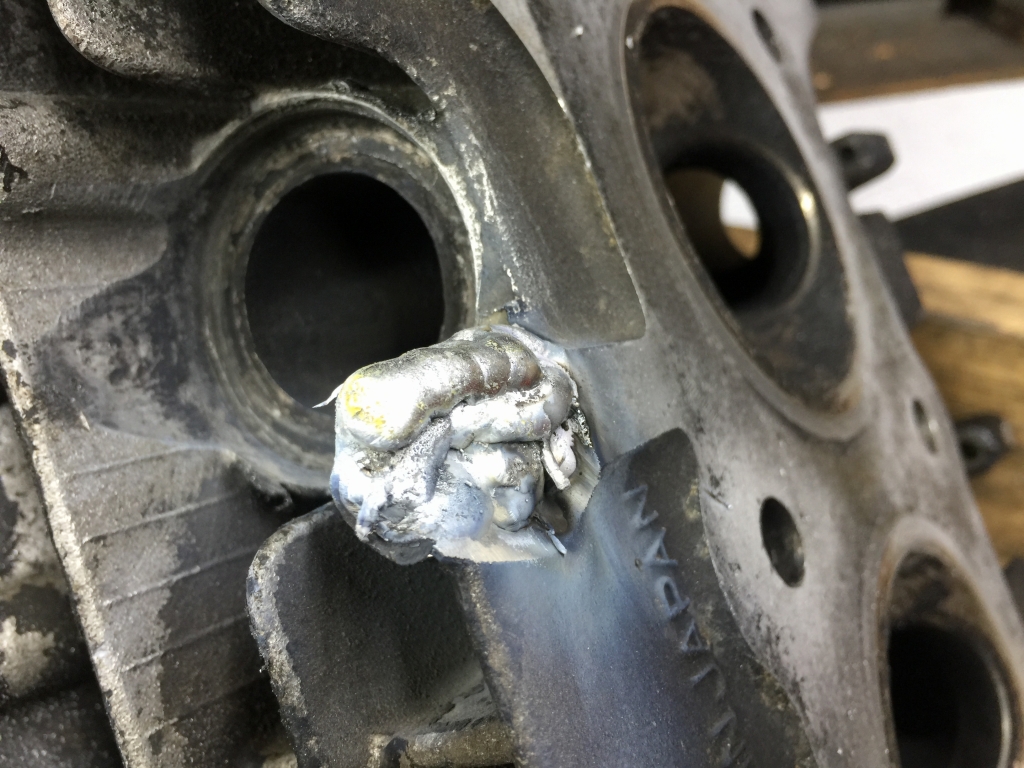

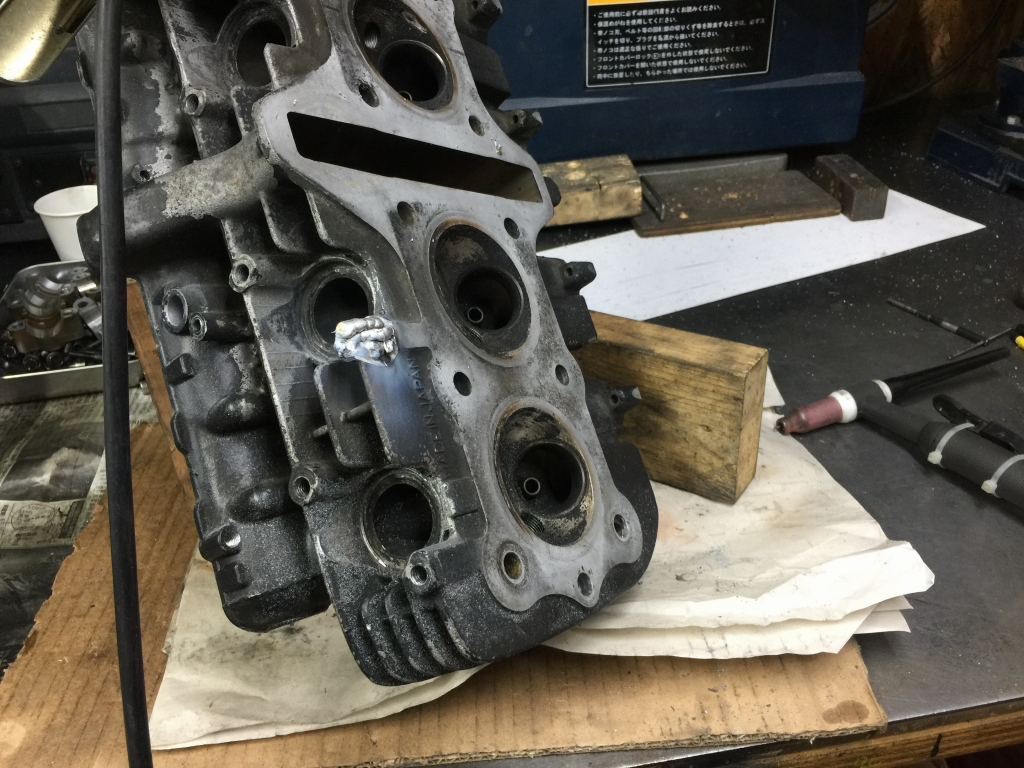

溶接で少しづつ盛っていきます。

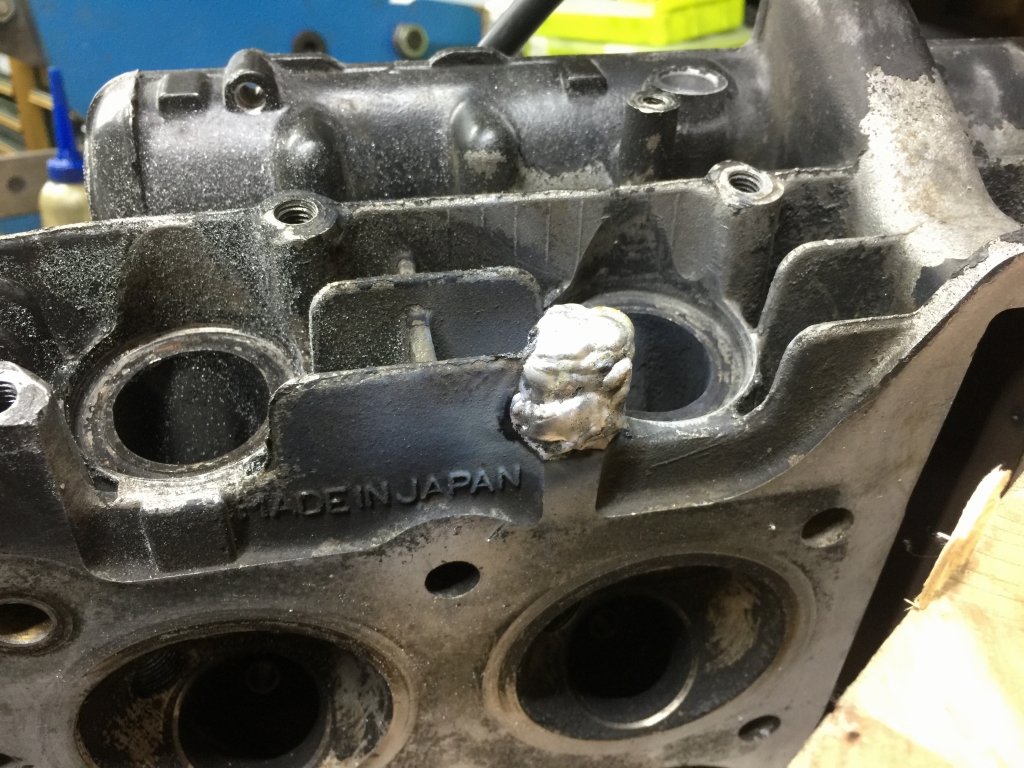

アルミは溶接盛り中に垂れやすいので、向きをいろいろ変えて盛り続けます。



盛り上げ完了です。

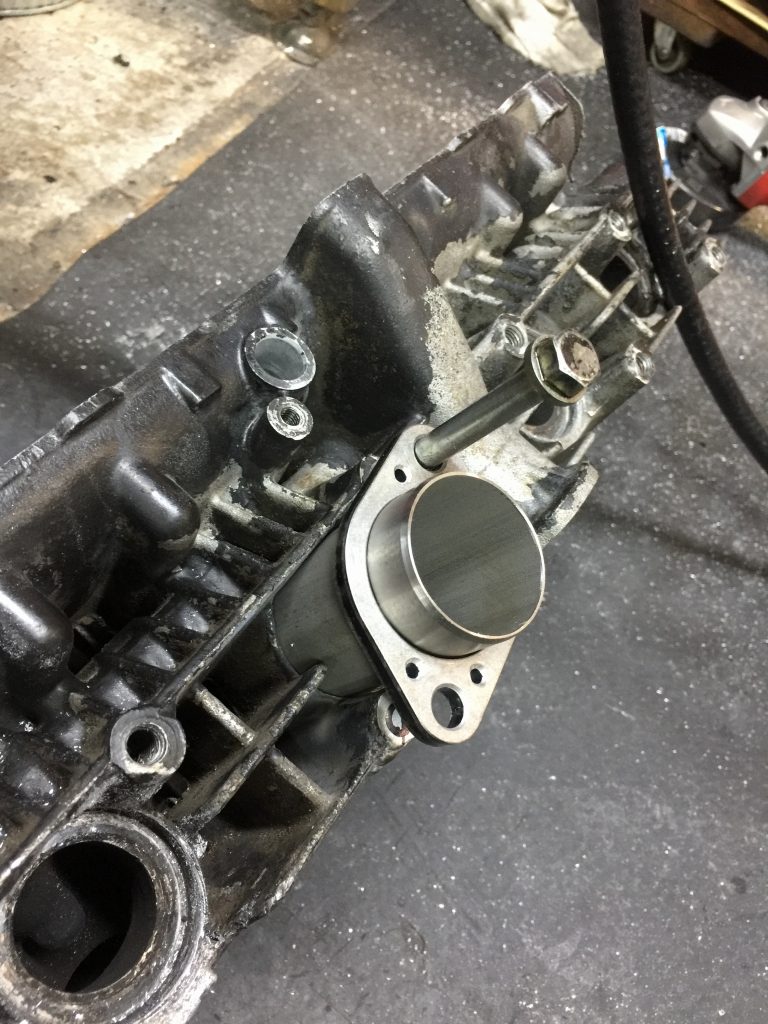

外側を少し整形し、治具を使ってスタッド穴の位置を割り出します。



初めは下穴の中心に細いボルトで穴開けします。その後、下穴径へ拡大します。



タップを立てます。



他のネジ穴も全てタップで修正し、エキゾーストスタッドのネジが全て復活しました。

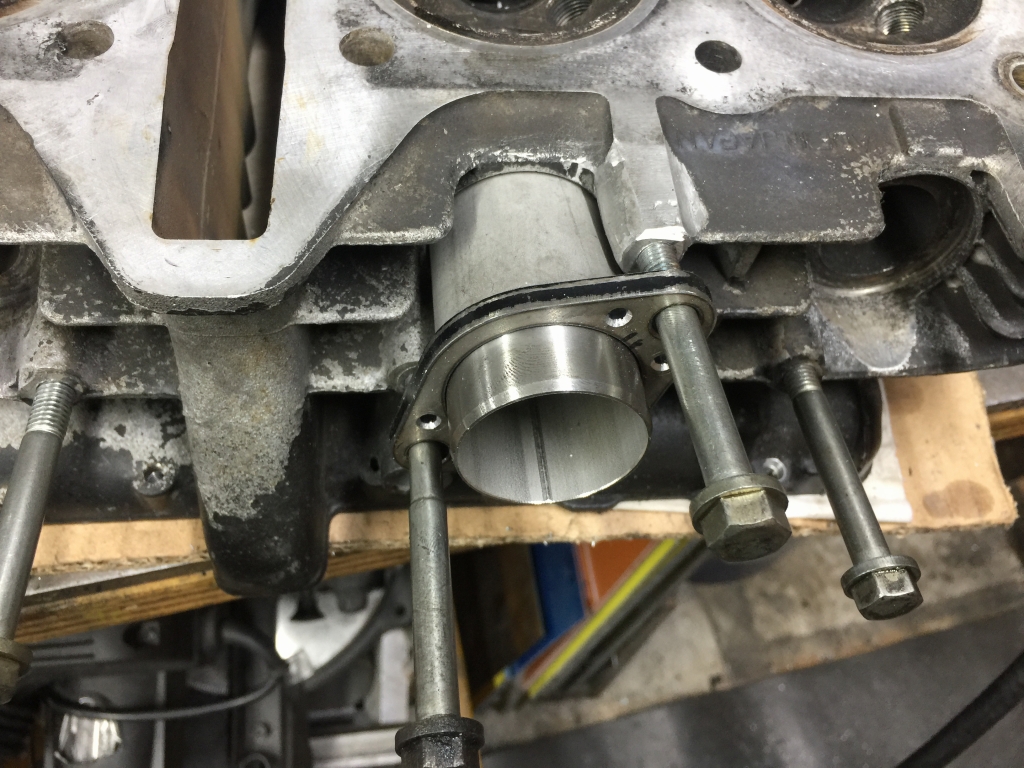

取り付けもピッタリです。

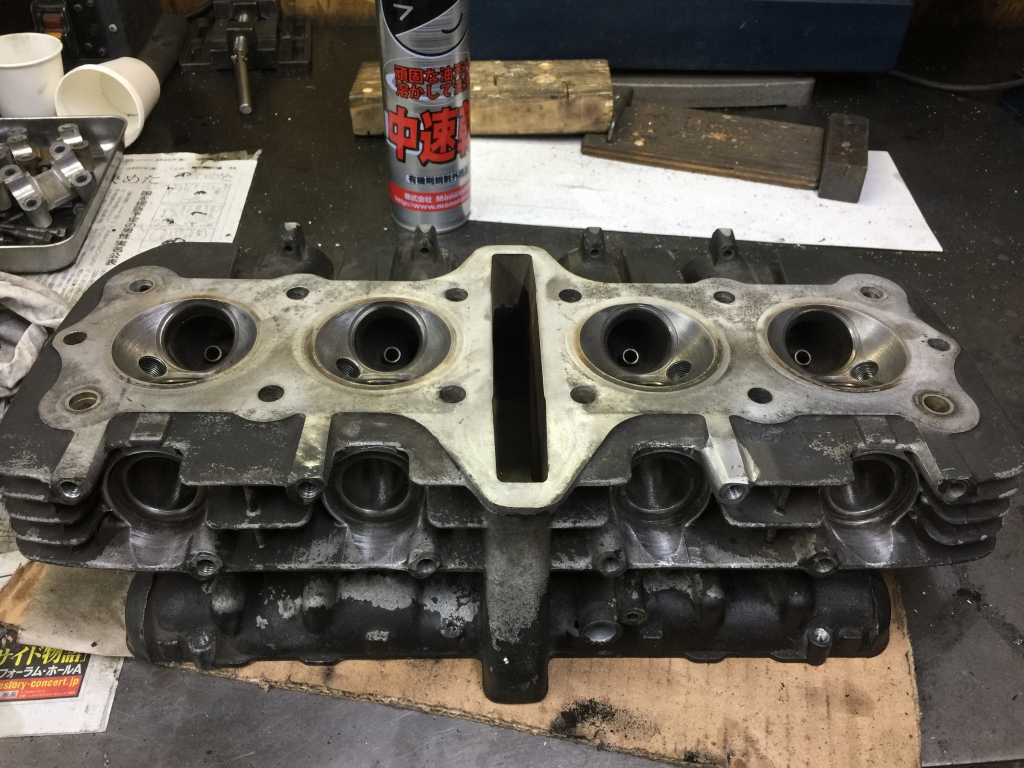

続いて、燃焼室とポートのカーボンを落とします。

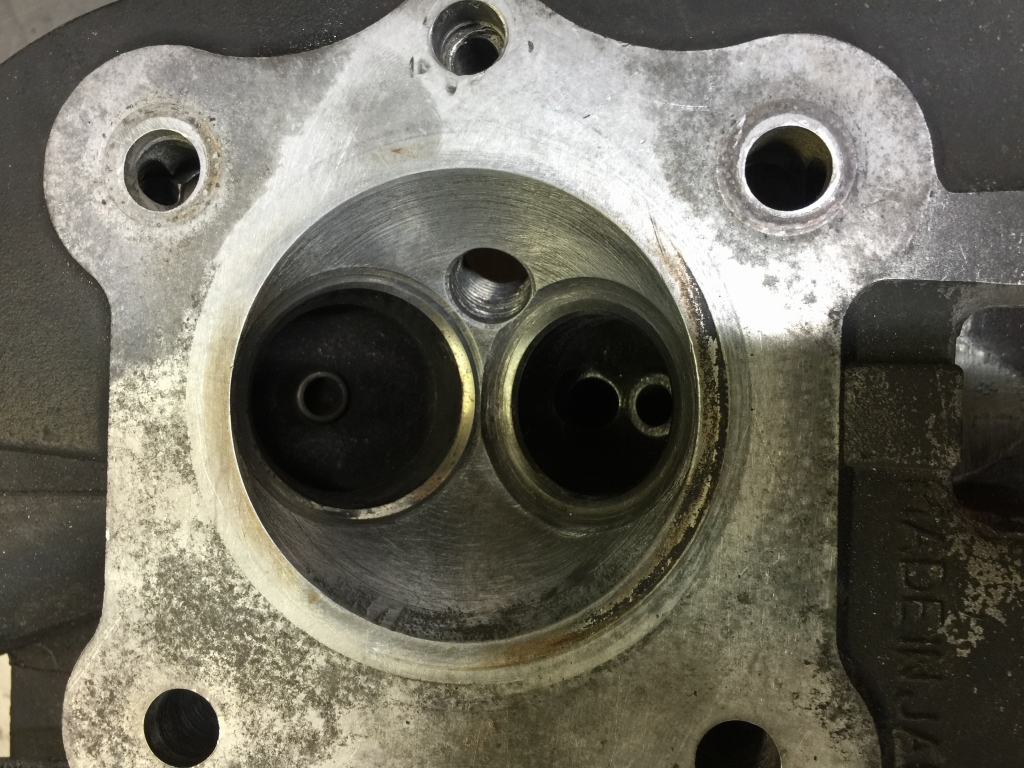

カーボン落とし後がこちら。



バルブシートは特に損傷はありません。シートカットされてだいぶ下がっているようなので、コストを考えて今回はバルブ擦り合わせして継続使用とします。

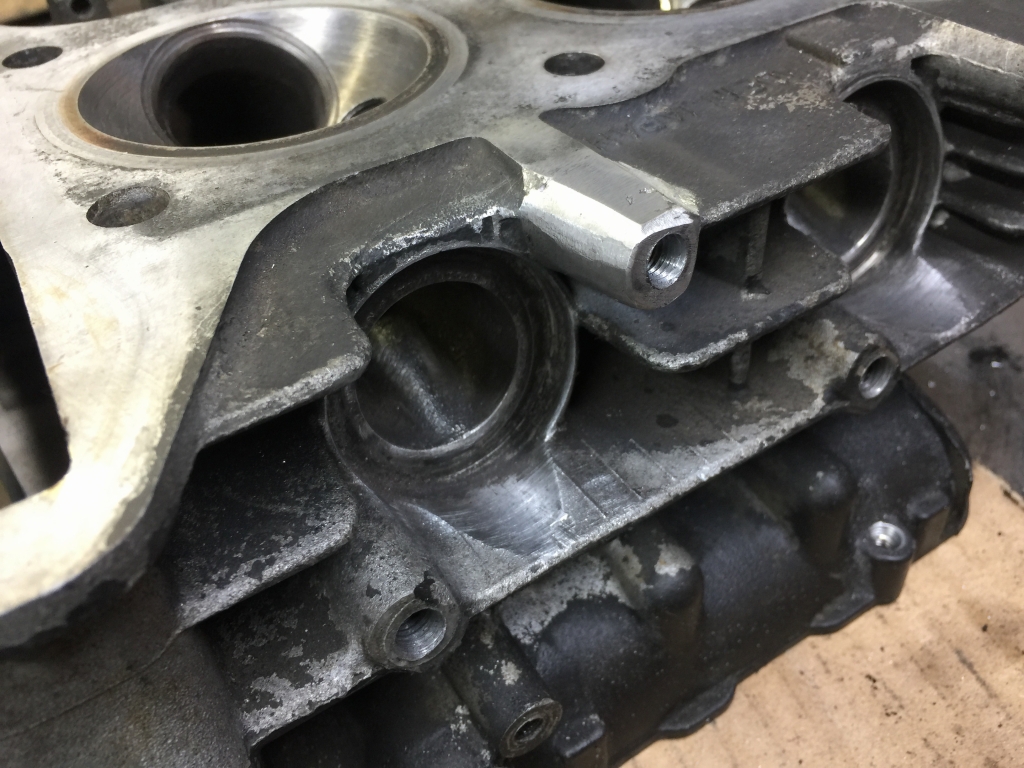

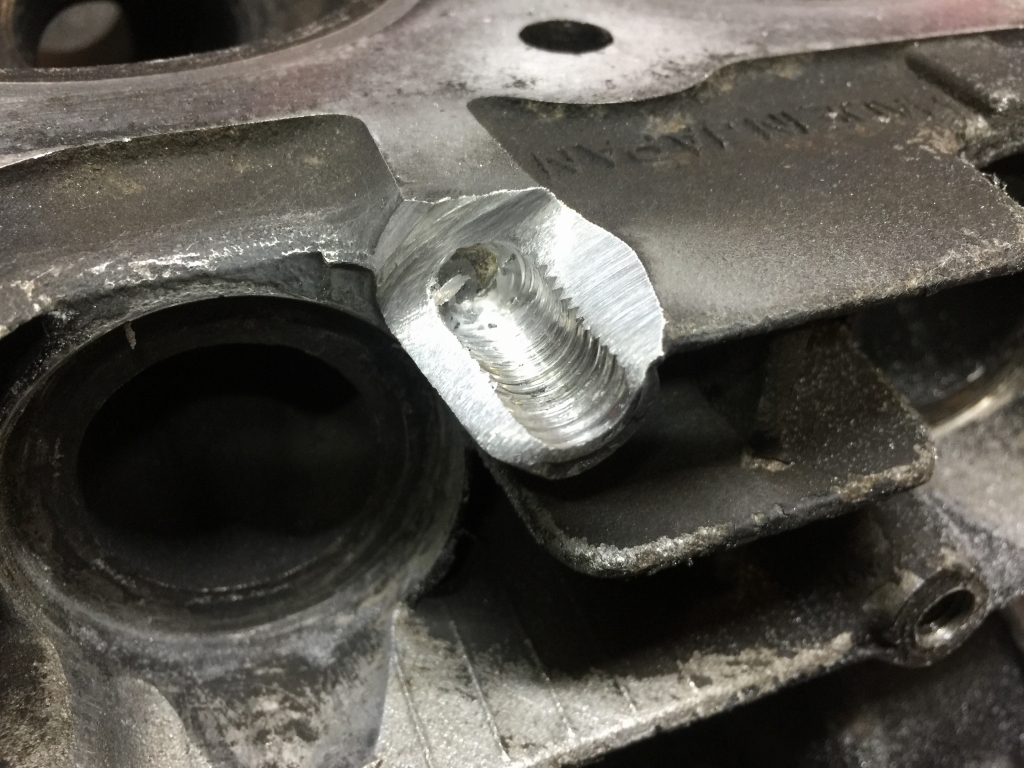

溶接修理部分は、更に仕上げてこんな感じにできました。
