Z1000A G.S様 スイングアームベアリング交換

スイングアームピボットのベアリングを交換します。



リヤホイールを外します。ついでにホイールベアリングとダンパーも点検しておきます。

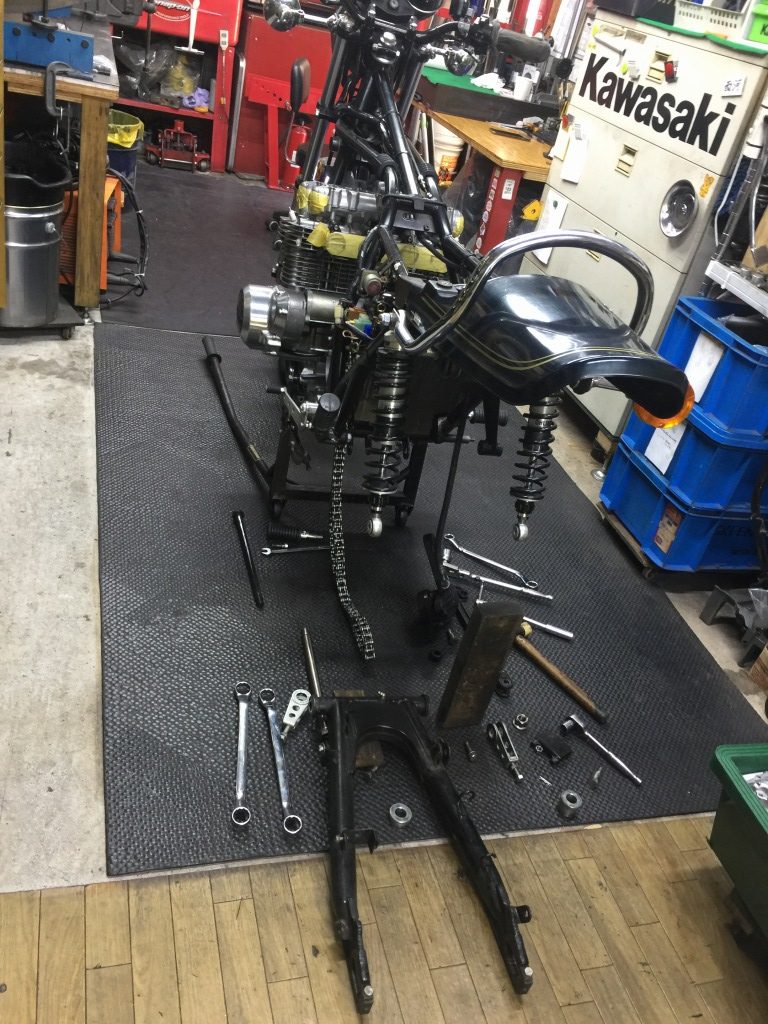

スイングアームを外します。

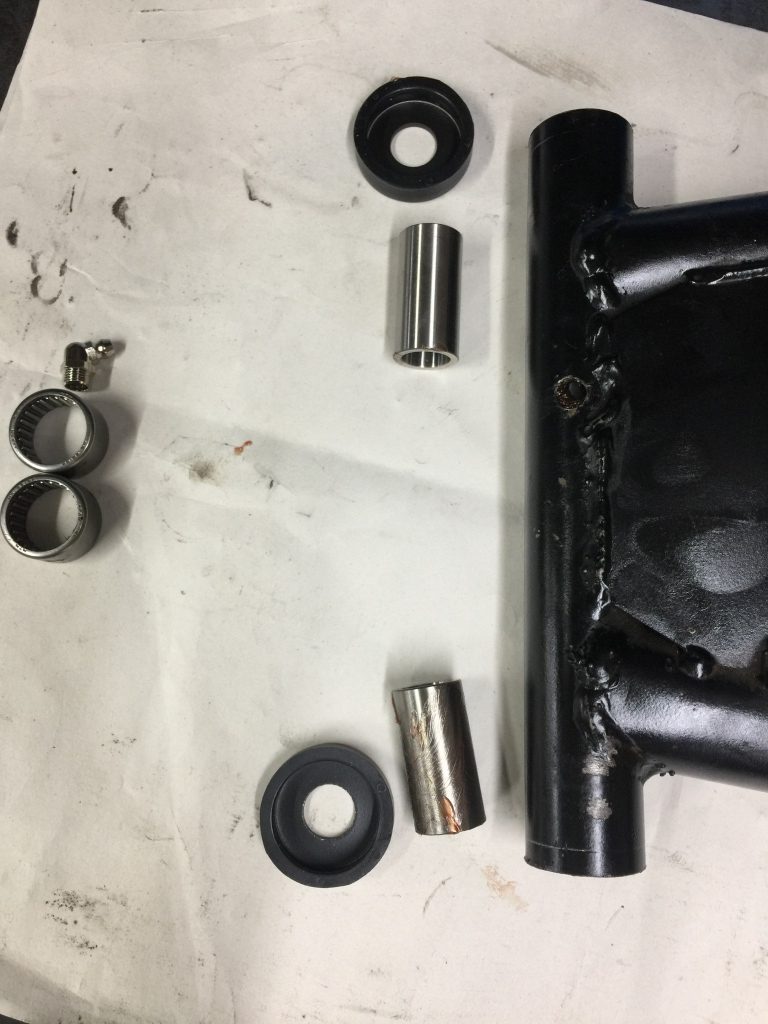

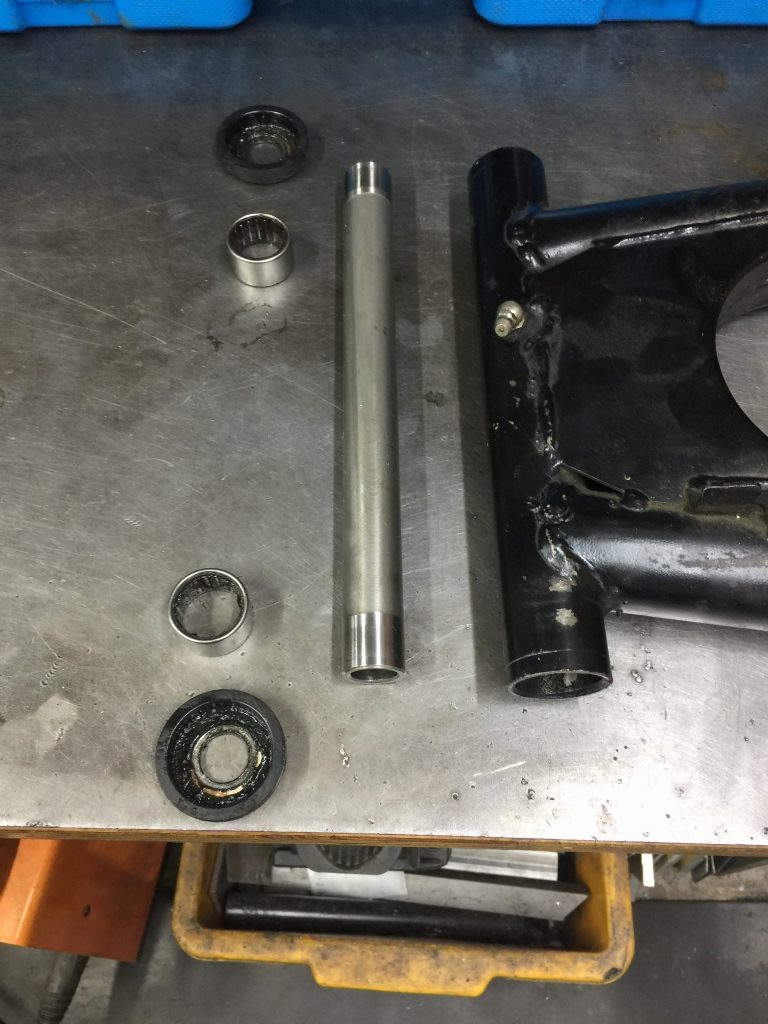

既存のベアリングを外します。特に傷んではいないようです。

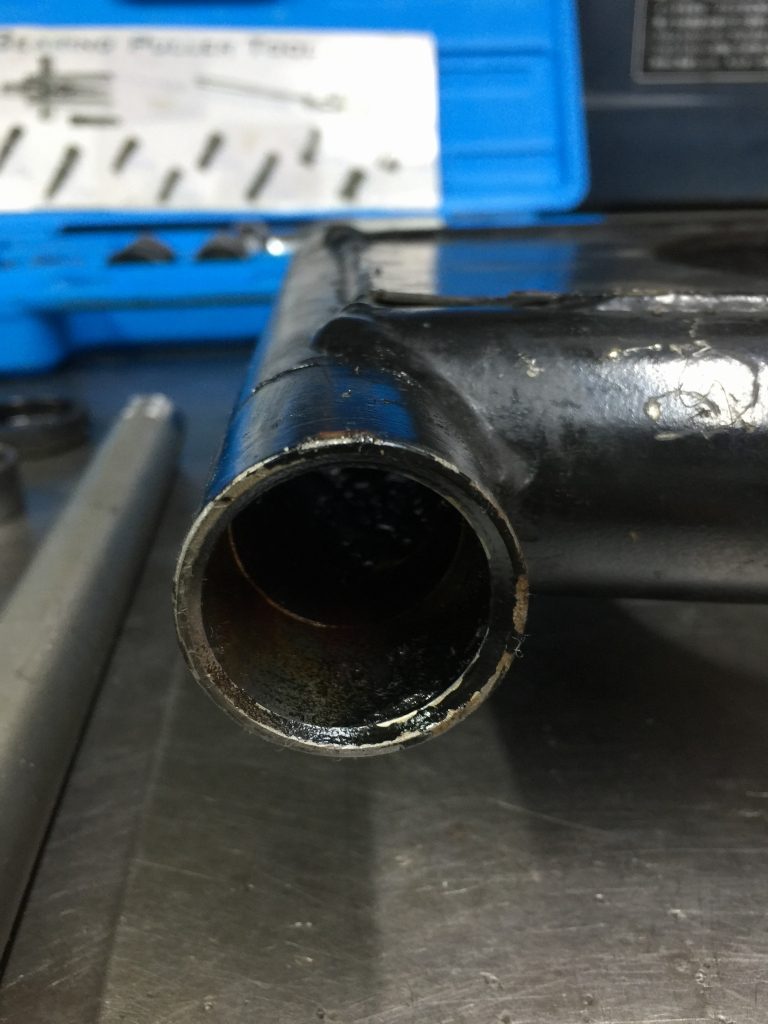

ベアリングを抜いたあともきれいです。

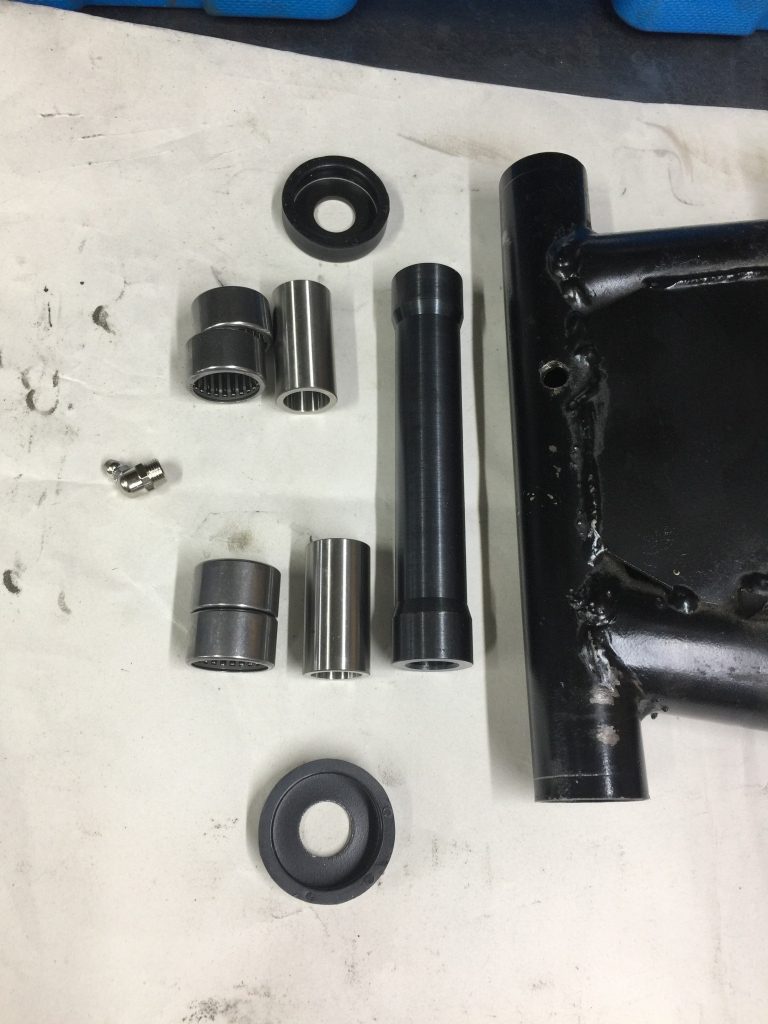

新しく組み込むのは、お持ち込みのこのキットです。

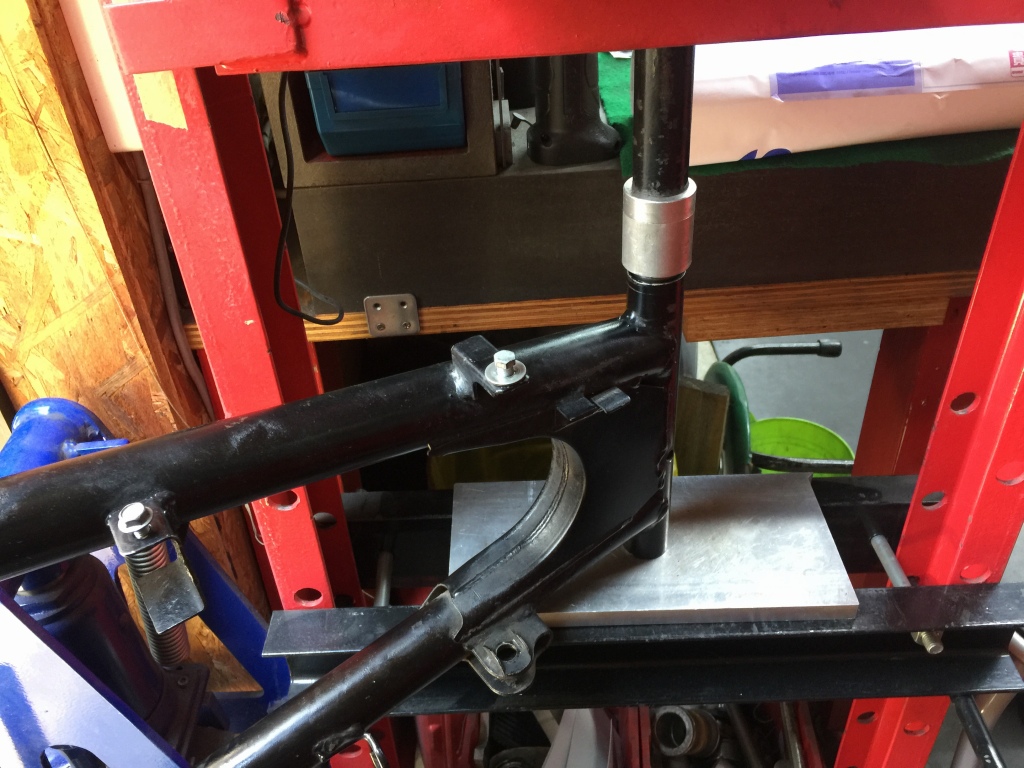

新しいベアリングを圧入します。

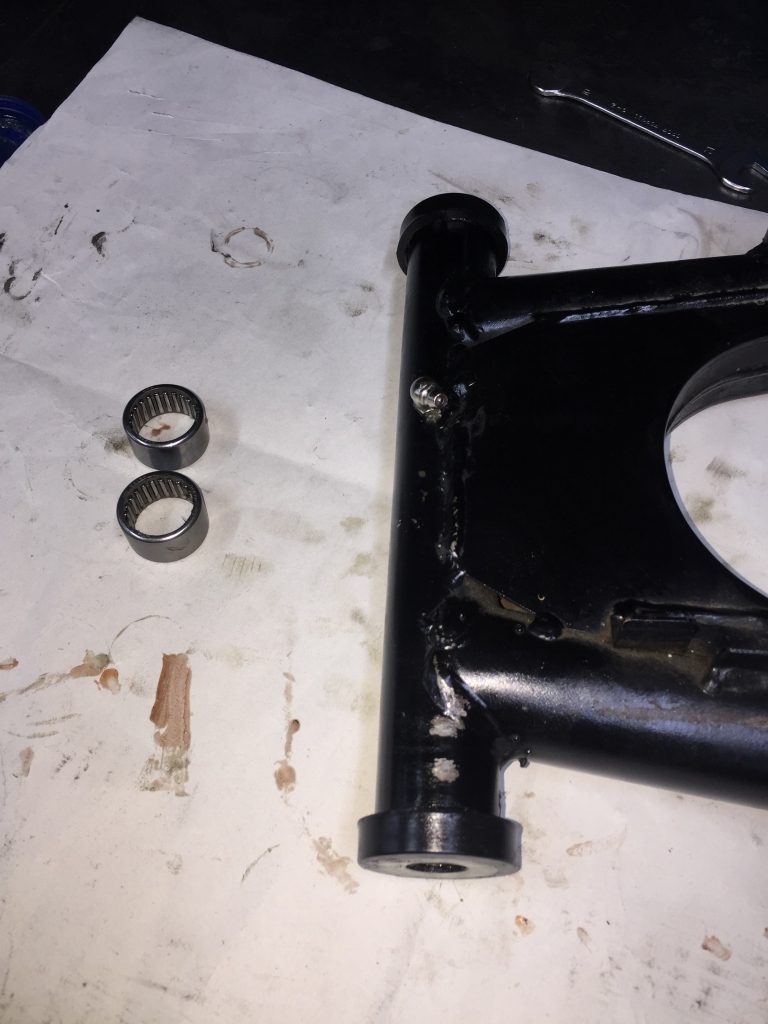

キットのベアリングは4個ですが、Z1000Aのスイングアームには片側1個ずつしか入らないので2個は余ります。

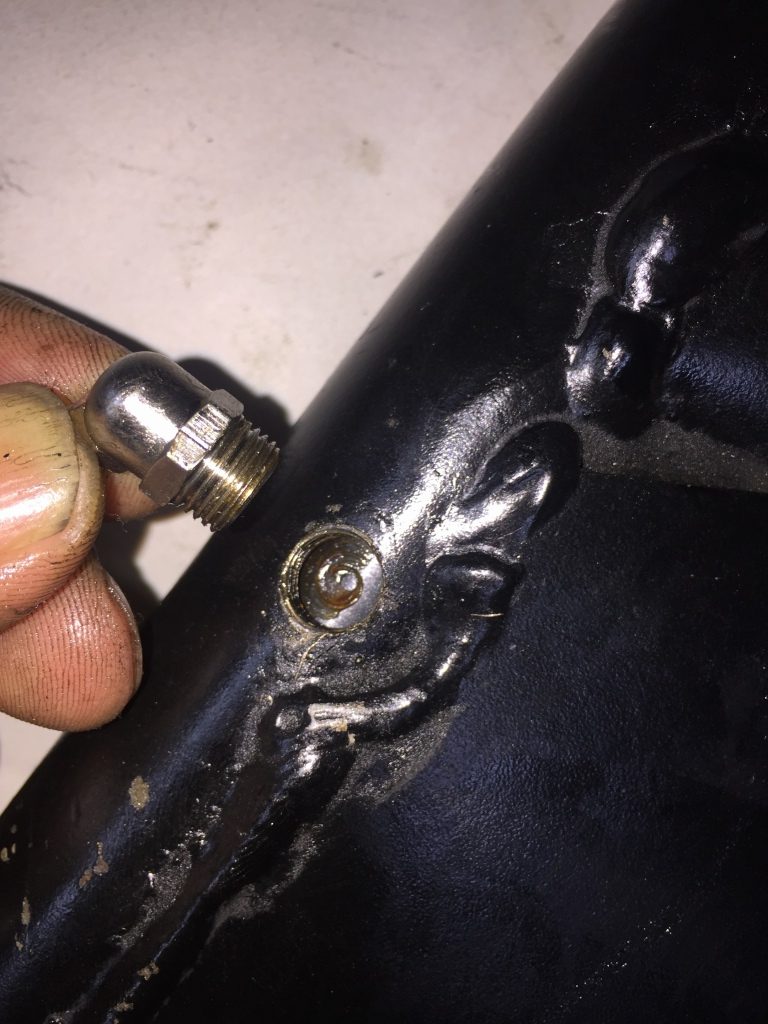

センターカラーの外径が大きいので、そのまま付属のグリスニップルを付けるとカラーに当たってしまいます。

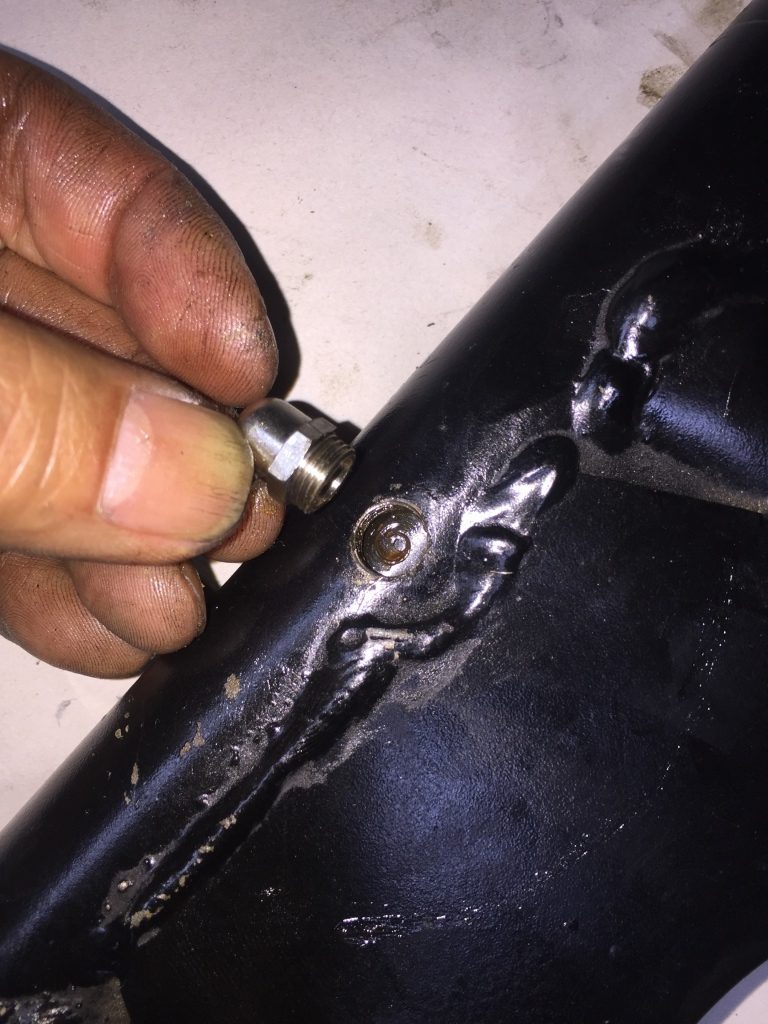

ニップルのネジ部を2ミリほどカットしてねじ込みます。



これでベアリングの交換は終了です。



スイングアームを組み込みます。



リヤホイールを取り付けます。

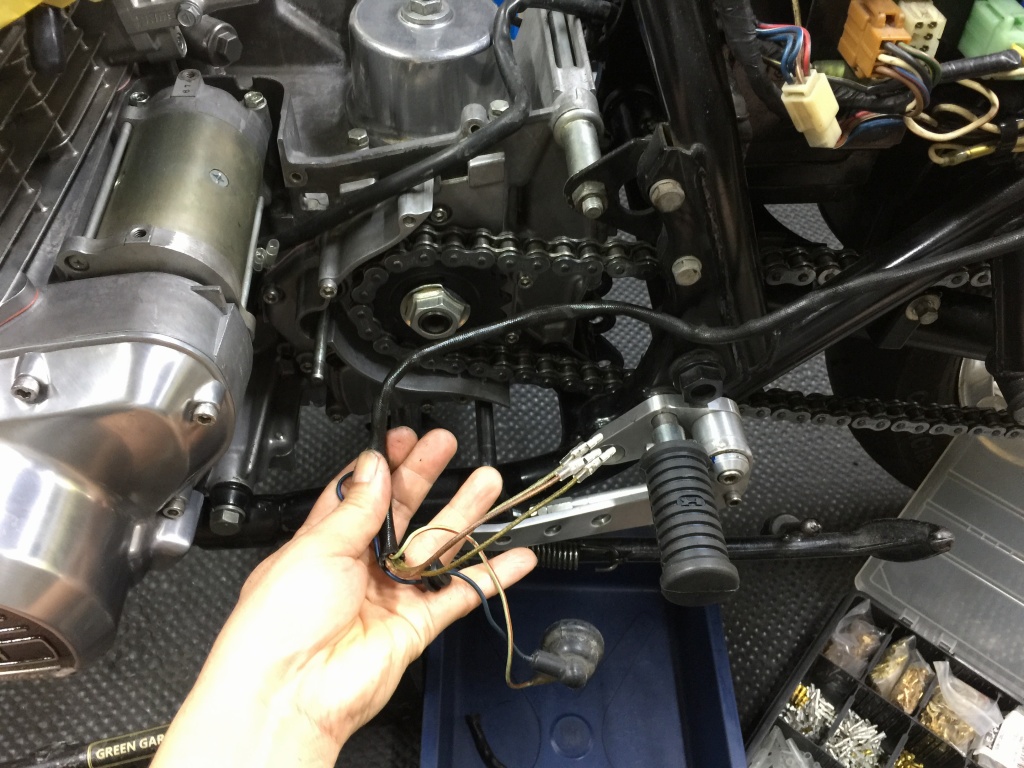

薄型ジェネレーターはMk2タイプなので、ジェネレーターハーネスはノーマルを改造して接続します。

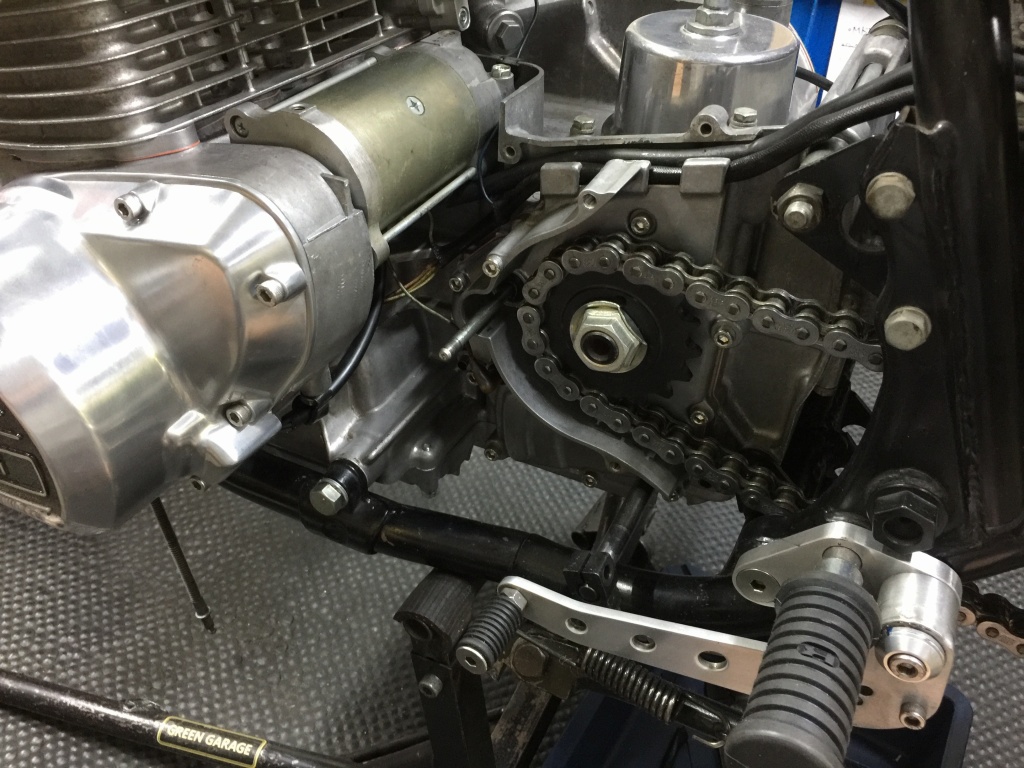

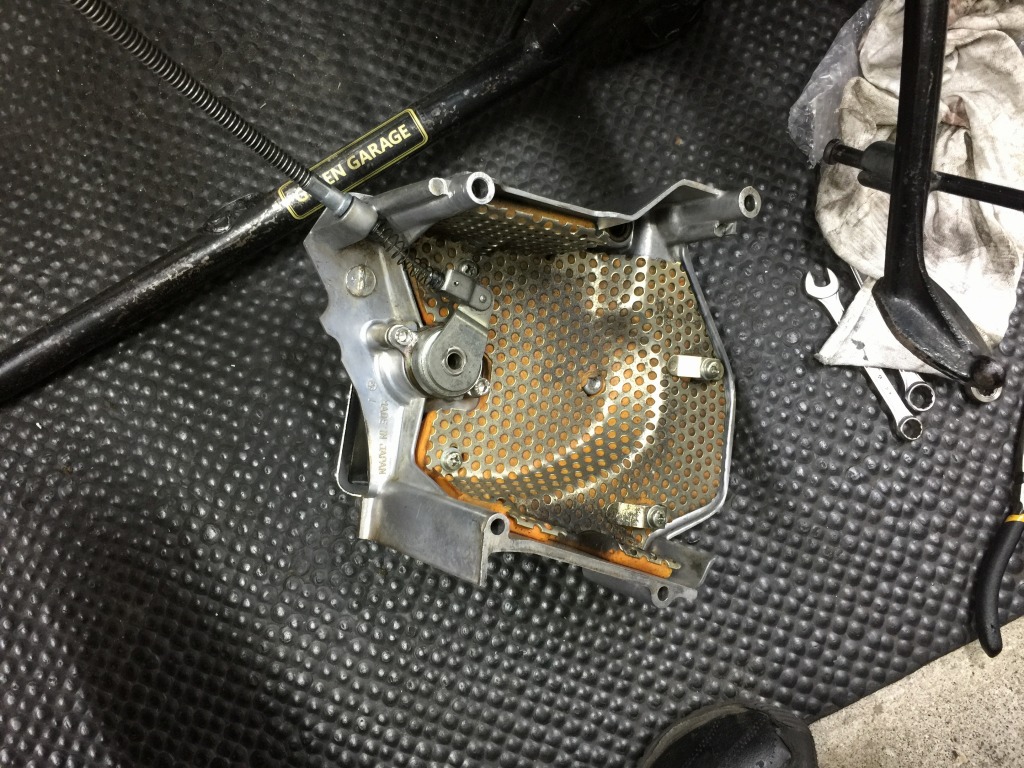

クラッチレリーズは、お持ち込みのMk2純正を使います。

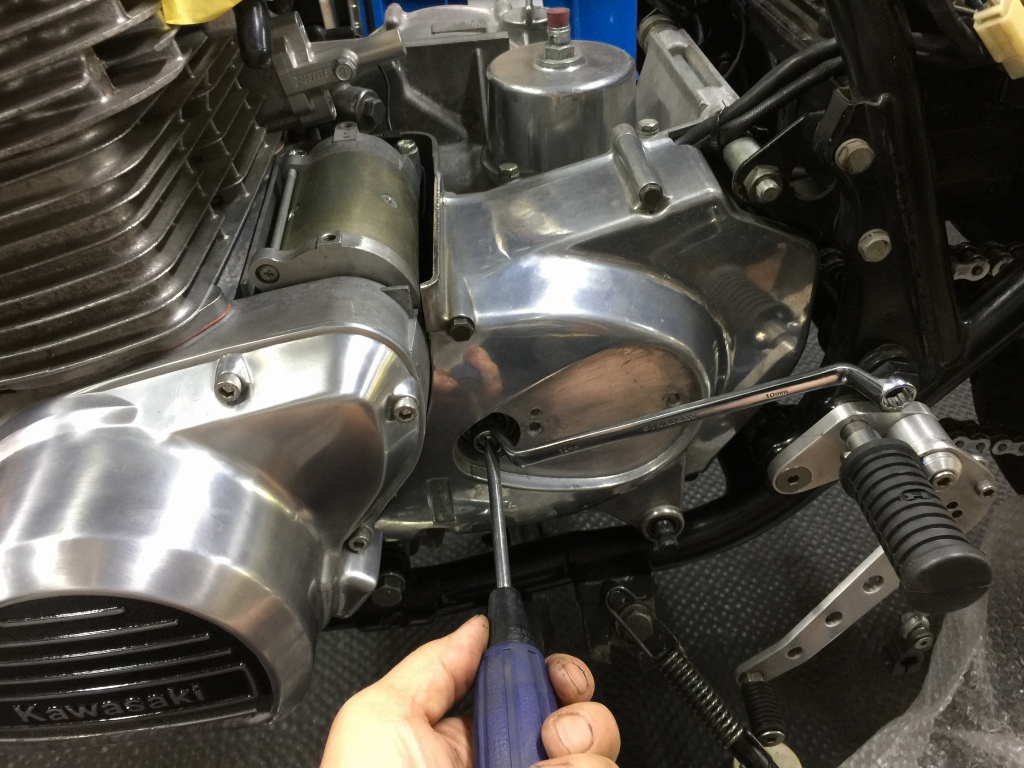

スプロケットカバーを取り付けたら、レリーズの遊びを調整します。



続いてリヤショックのスプリングの仕様変更です。

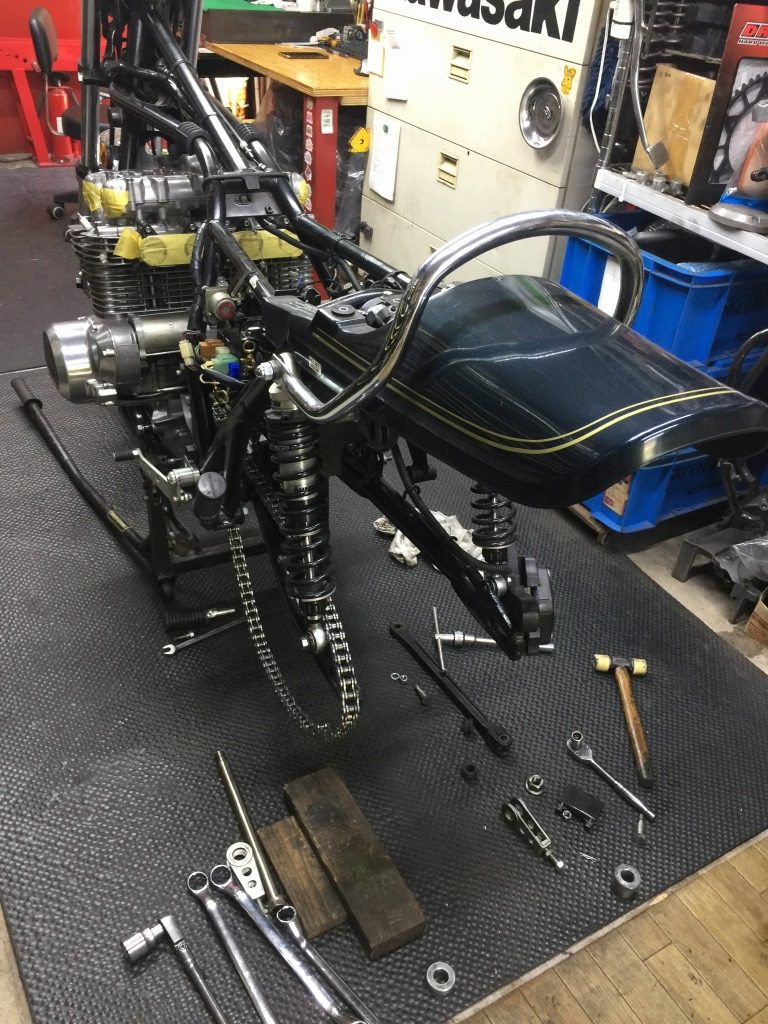

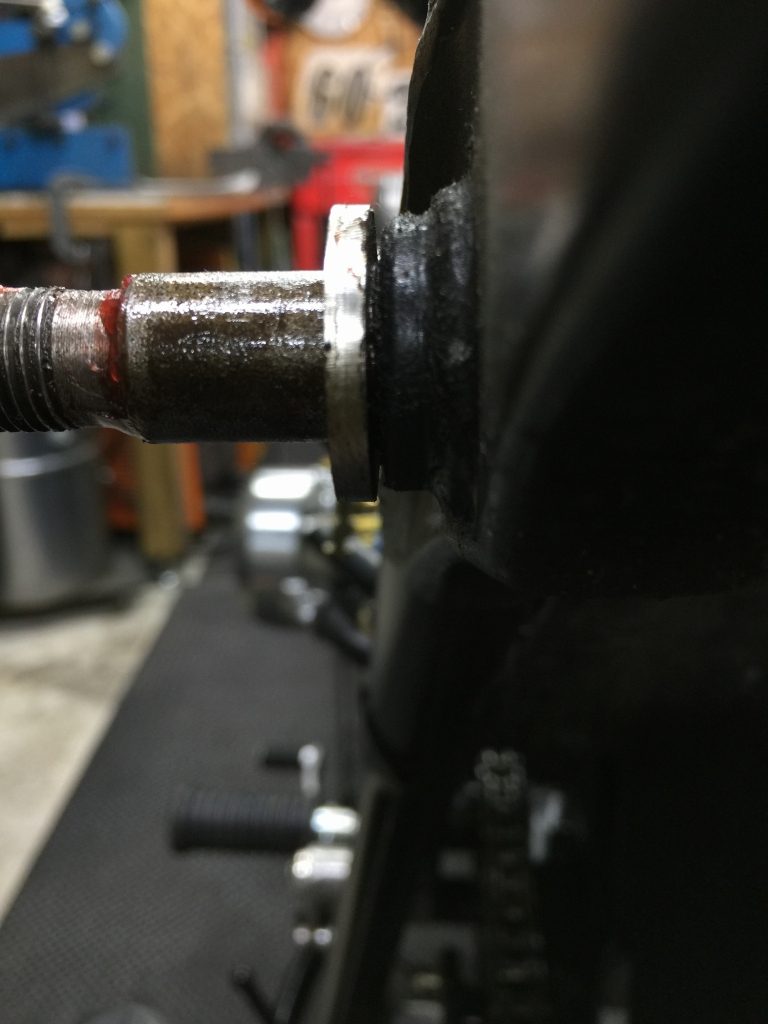

リヤショックを外すと、ワッシャーの立て付けが悪いようで、フレームとの間に隙間が空いています。



内側に面取りの無いワッシャーを使用していたため、マウントピンの根元角Rに乗り上げていました。

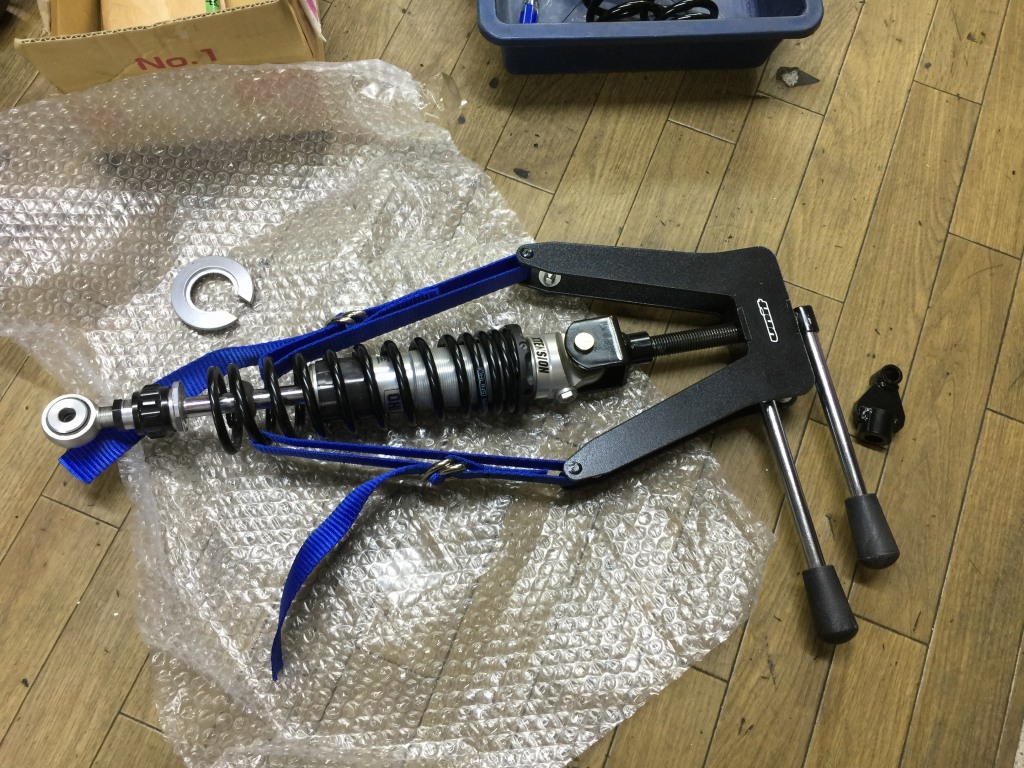

スプリングを外します。

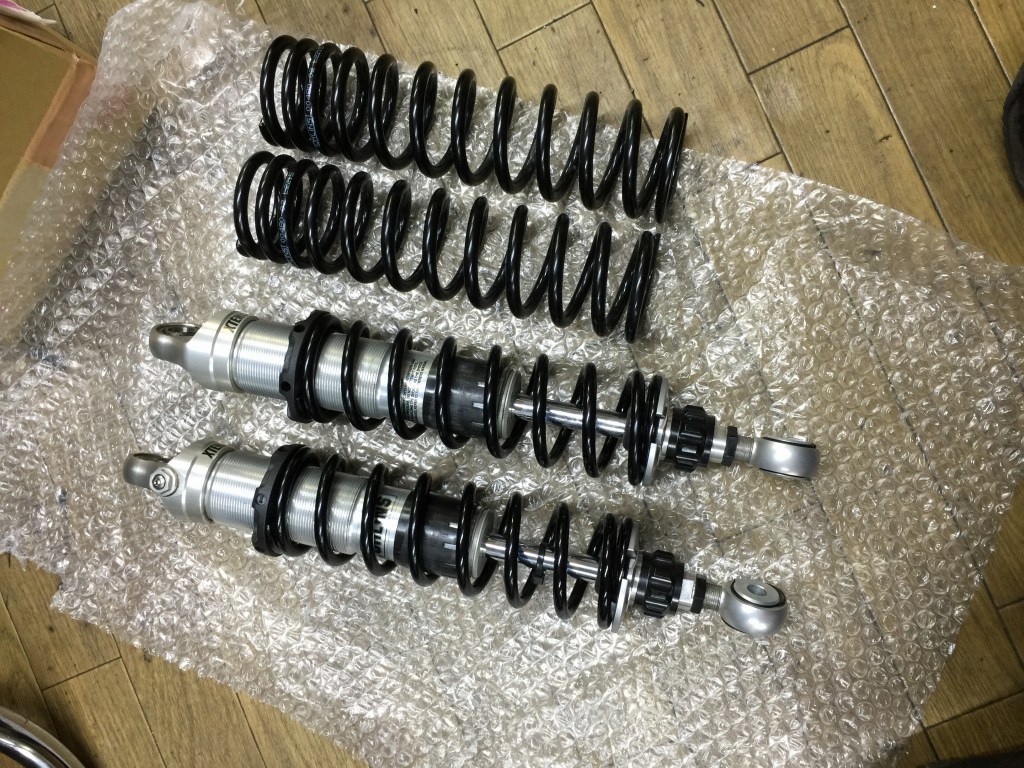

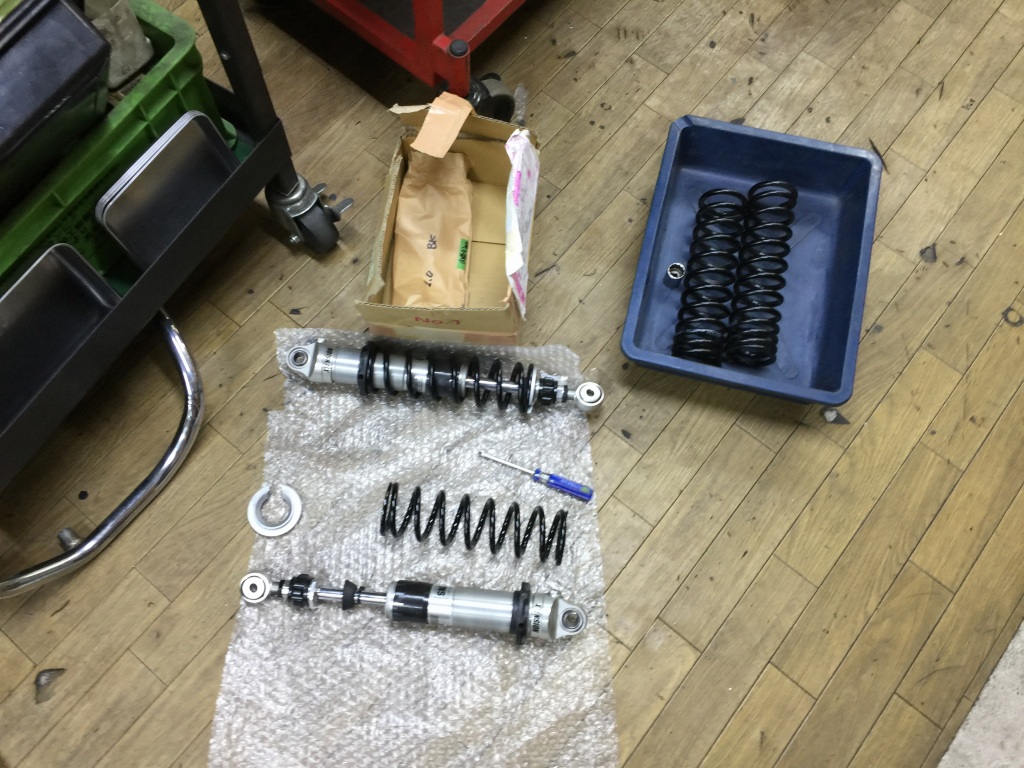

スプリングは、お持ち込みのシングルレートに変更します。

内径が2ミリほど大きいので、スプリングシート内で少し遊ぶ感じです。



自由長も短く、調整範囲の真ん中あたりでちょうどいい長さのようです。

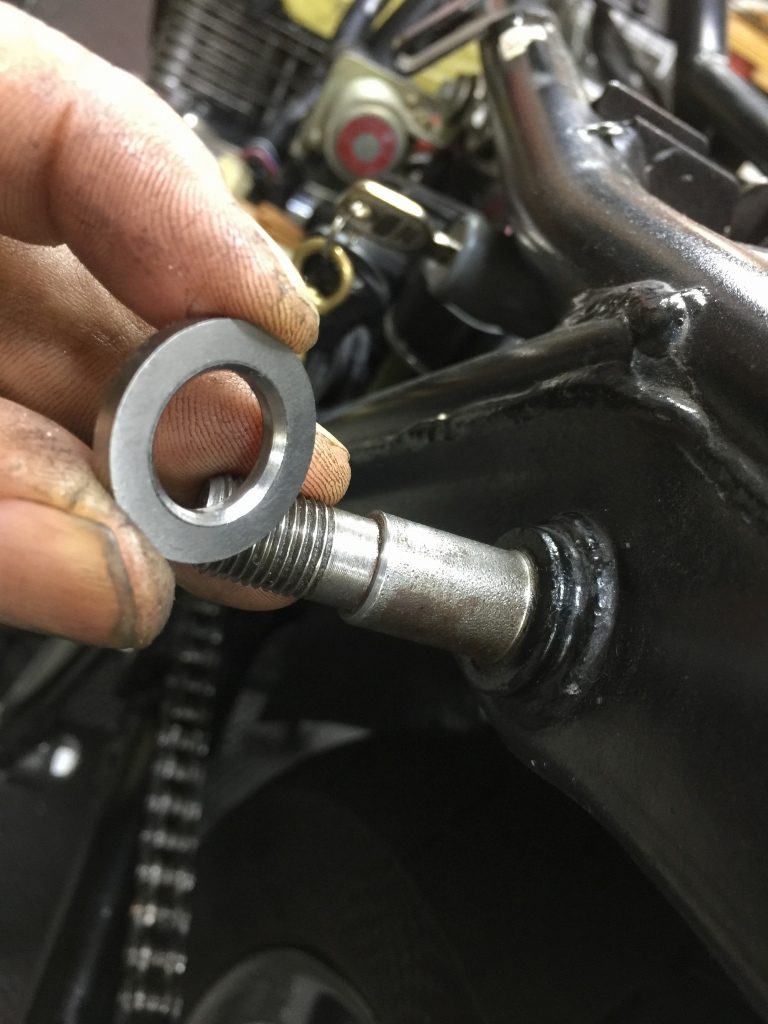

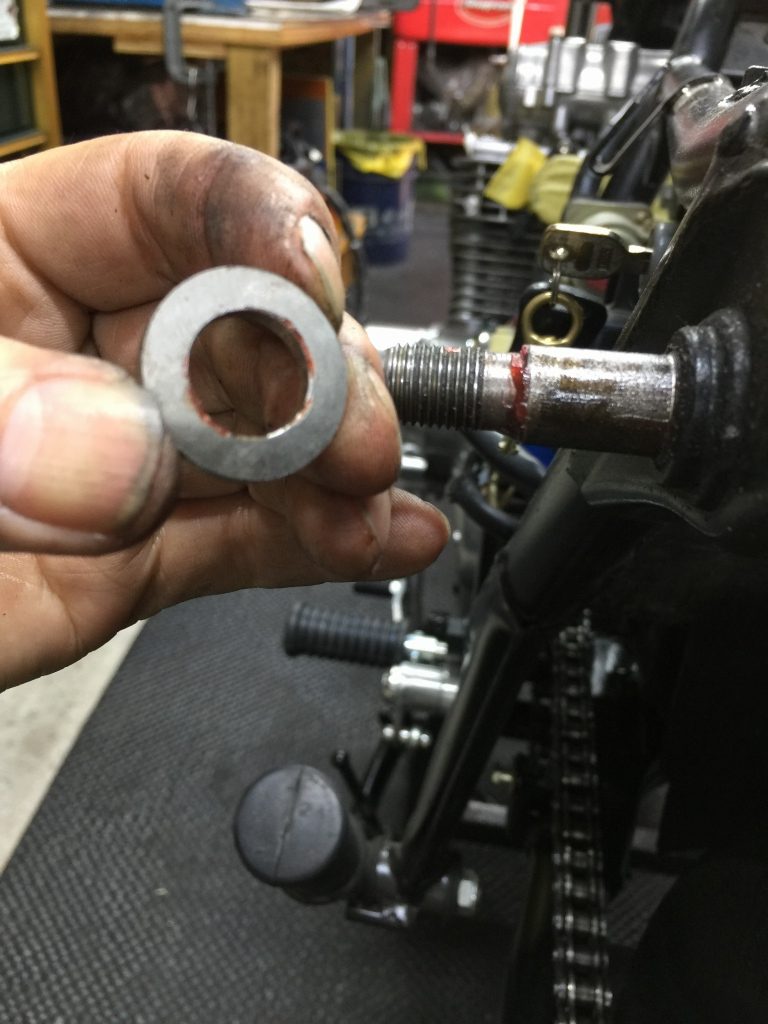

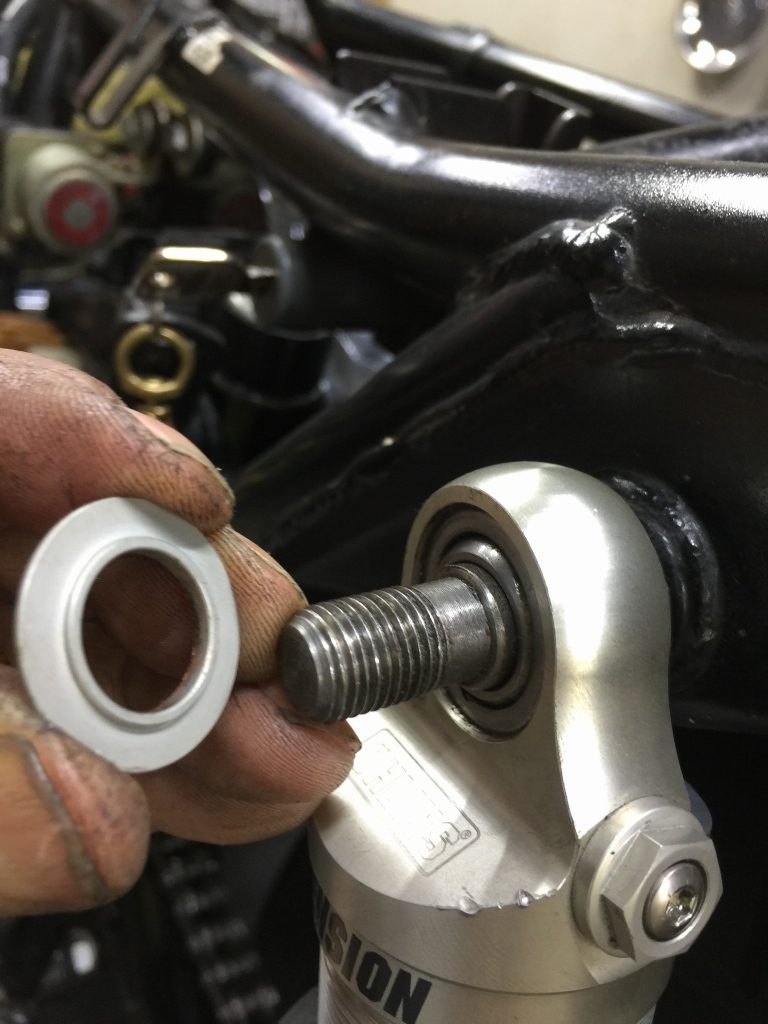

先ほどのワッシャーは、大きめの面取りを付けて、角Rを逃がすように取り付けます。

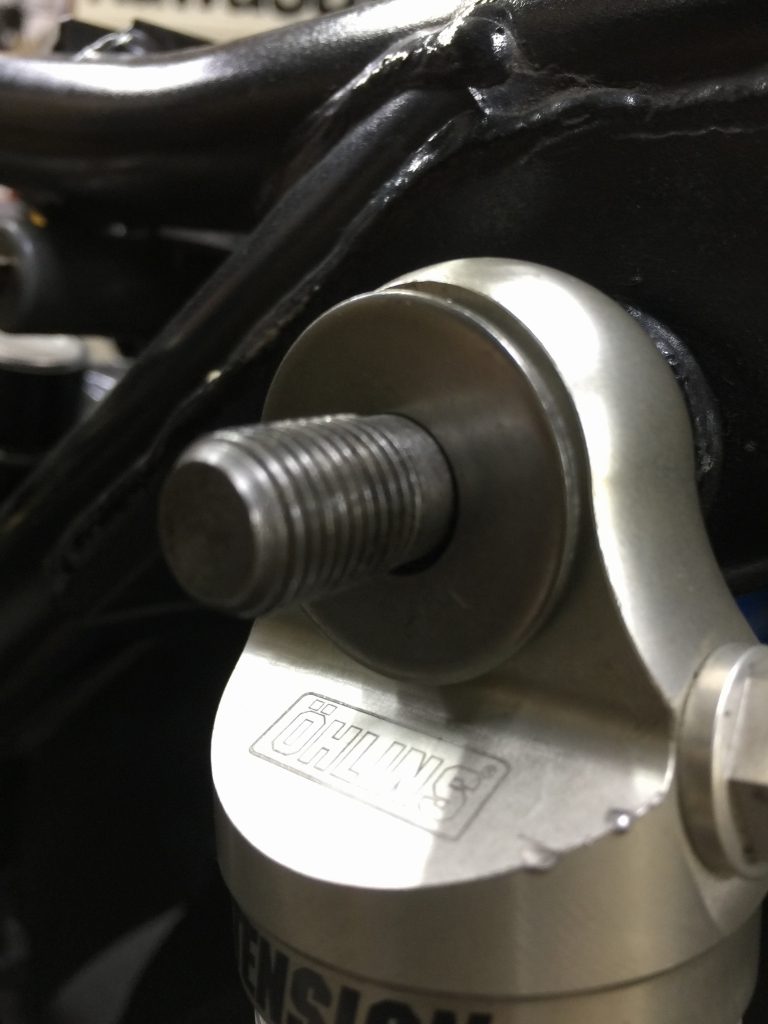

これで初めて密着します。



リヤショックを取り付けます。間に入っていたOリングは、グリスで膨潤してはみ出すので省略します。

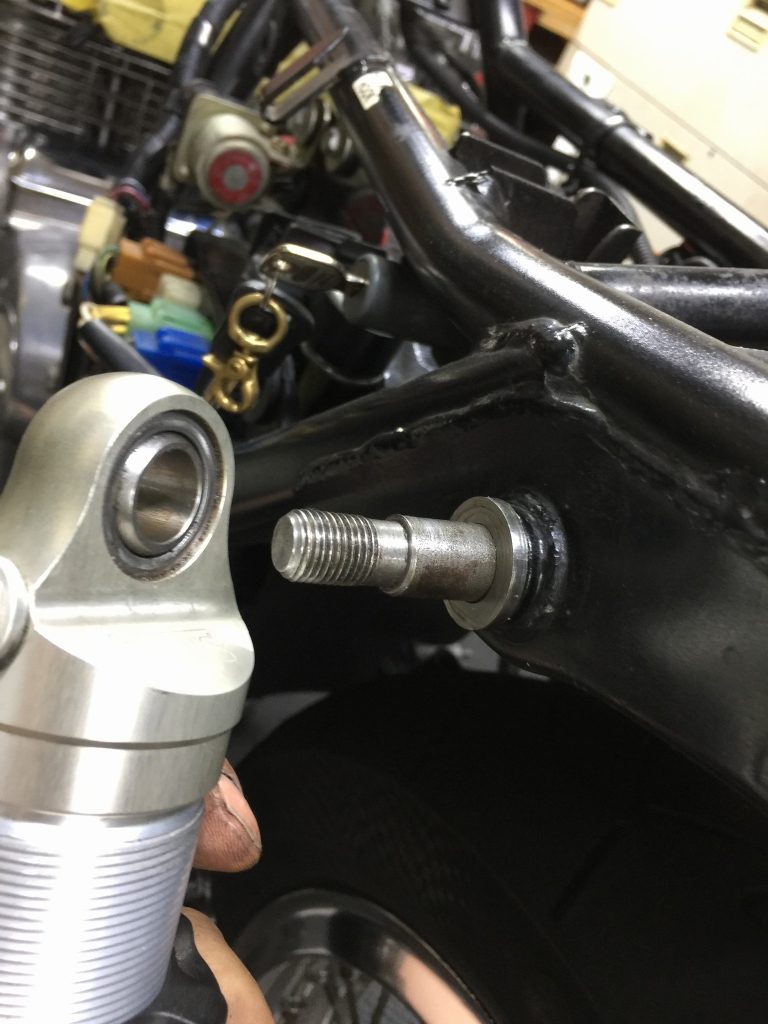

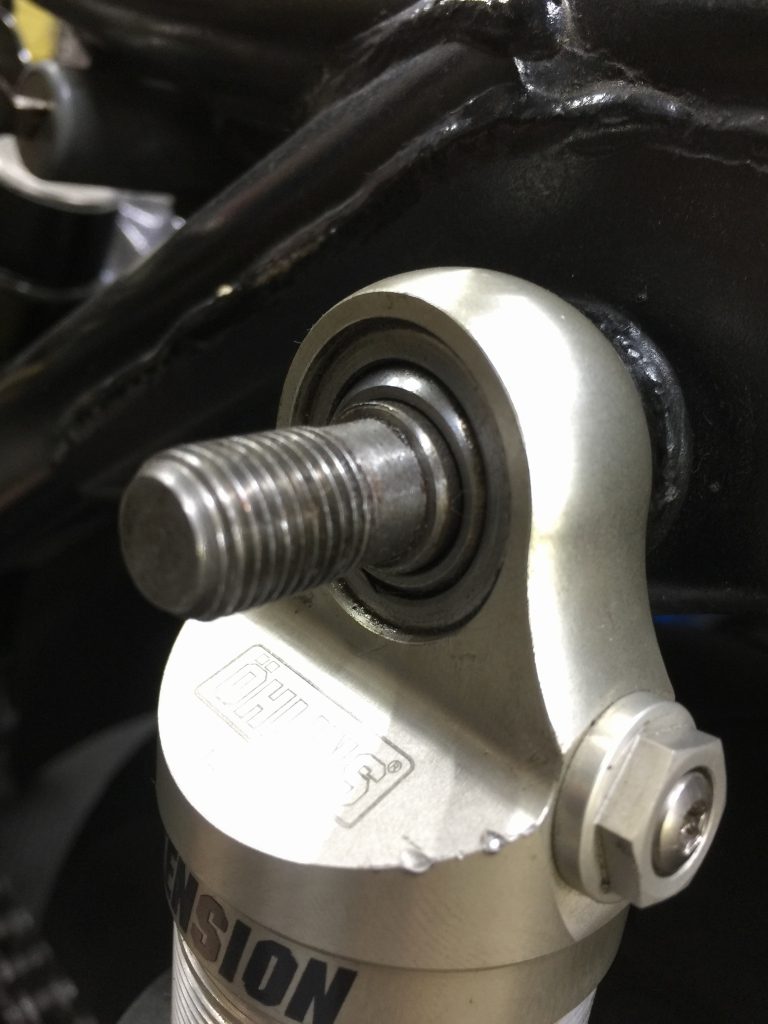

ピロボールは段付きより少し奥まります。

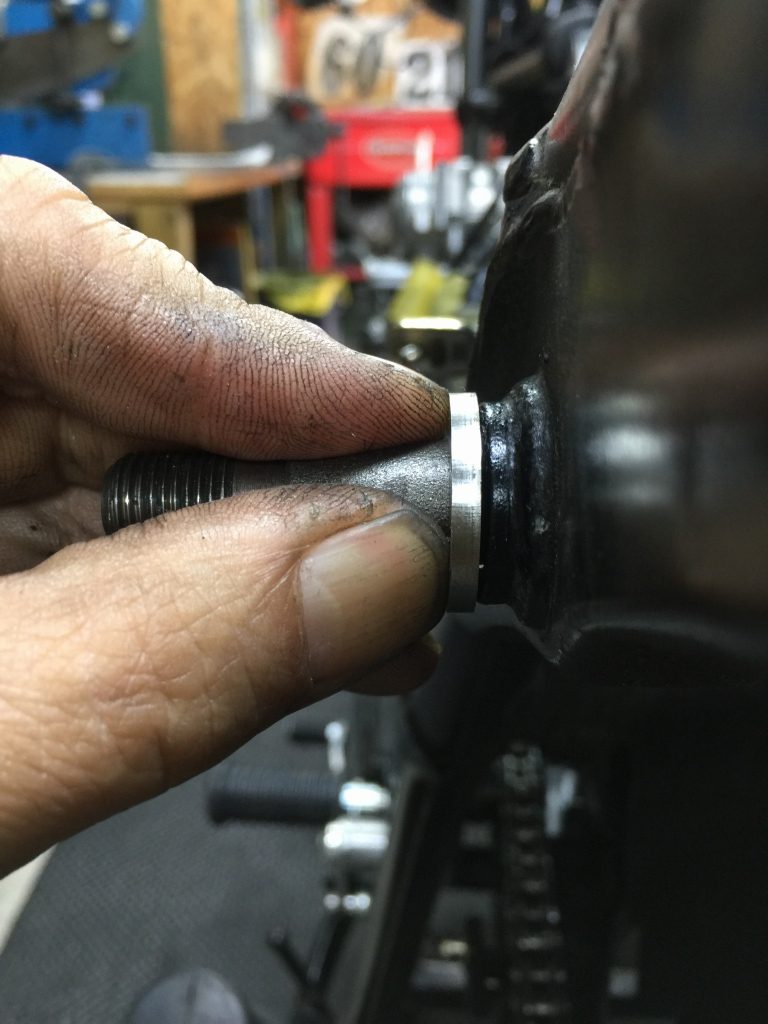

ピロボール押さえ用の段付きワッシャーを挿入します。

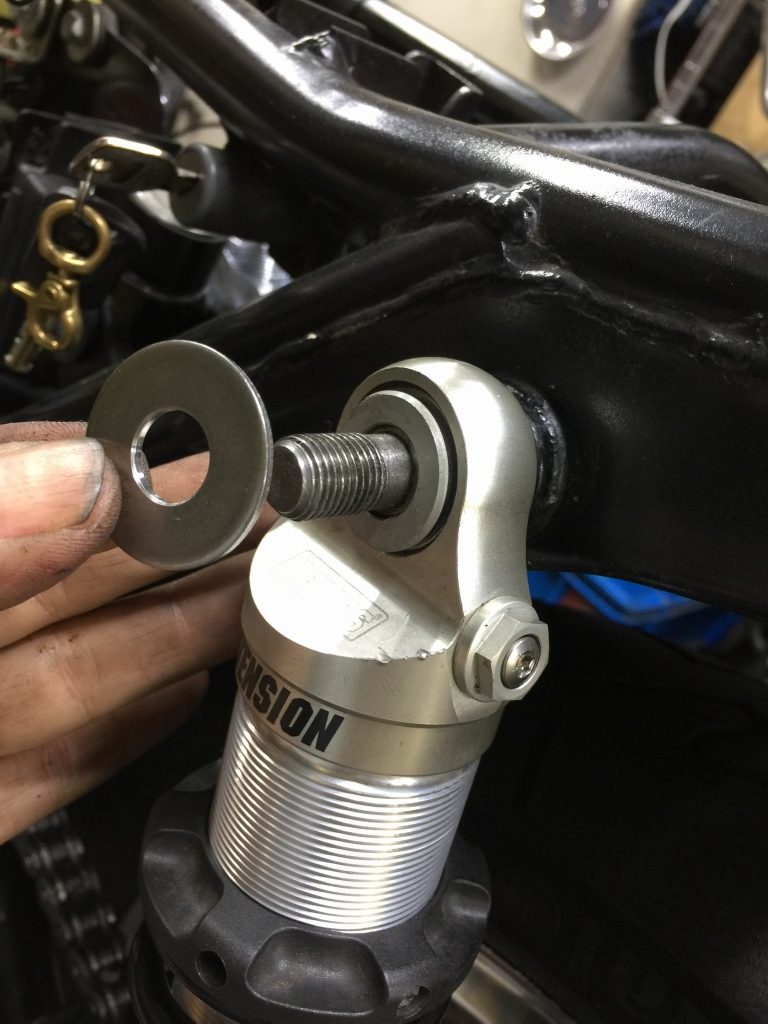

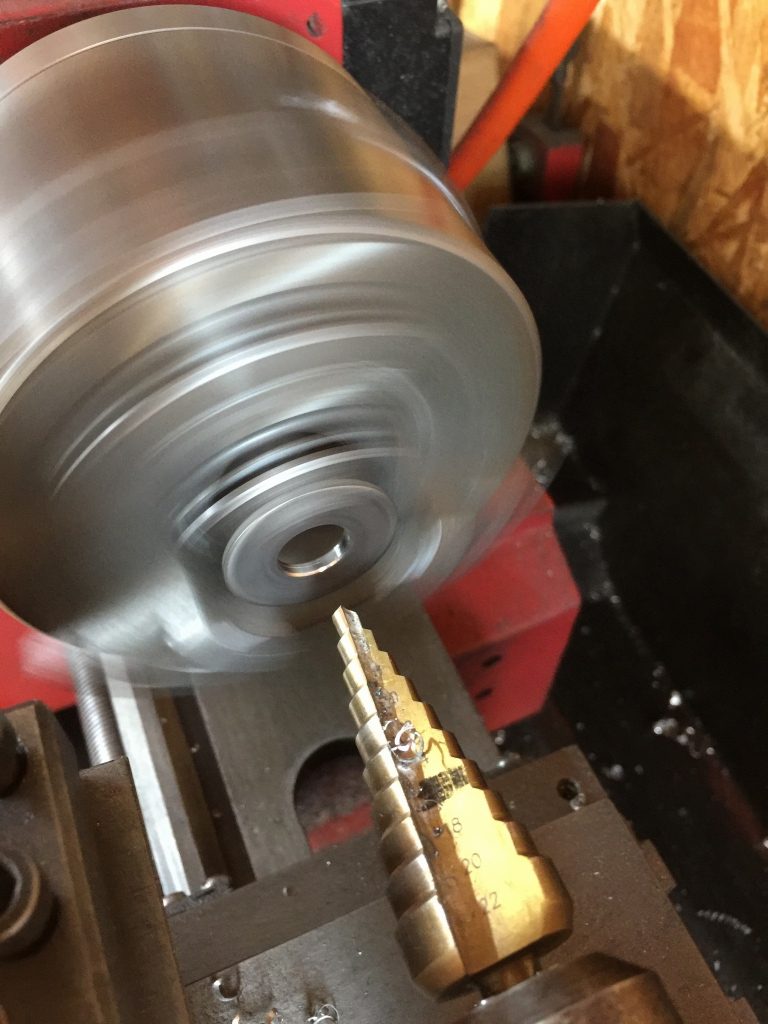

外側のワッシャーは内径を加工してフィットするものを製作して使います。

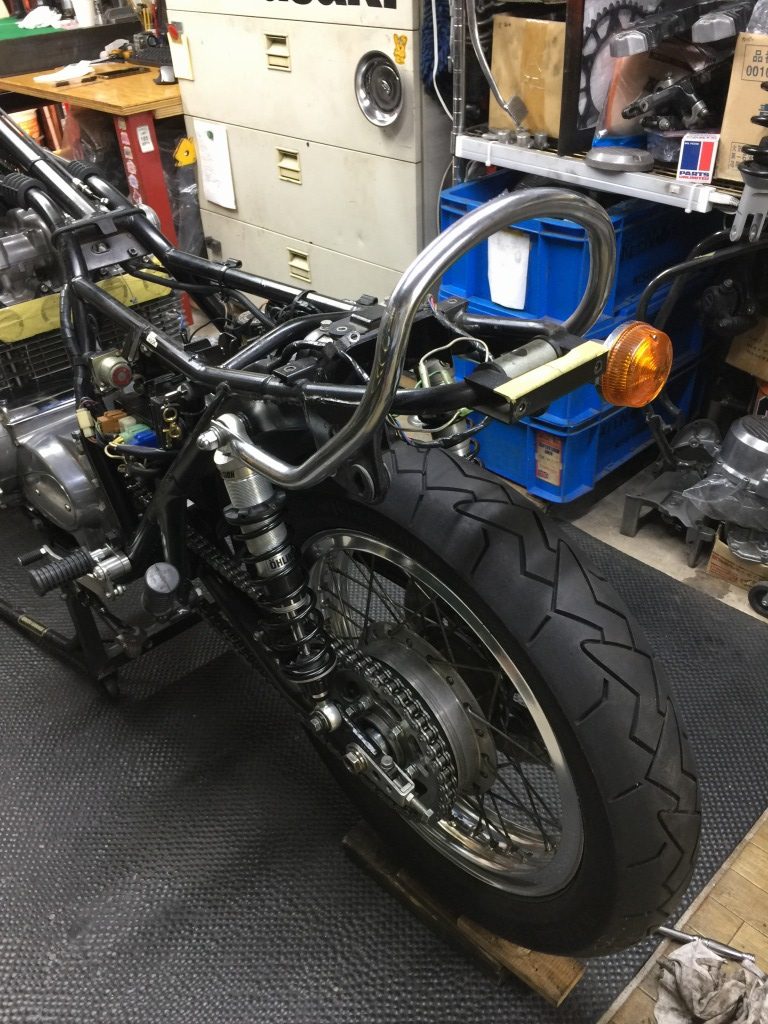

グラブバーを取り付けます。

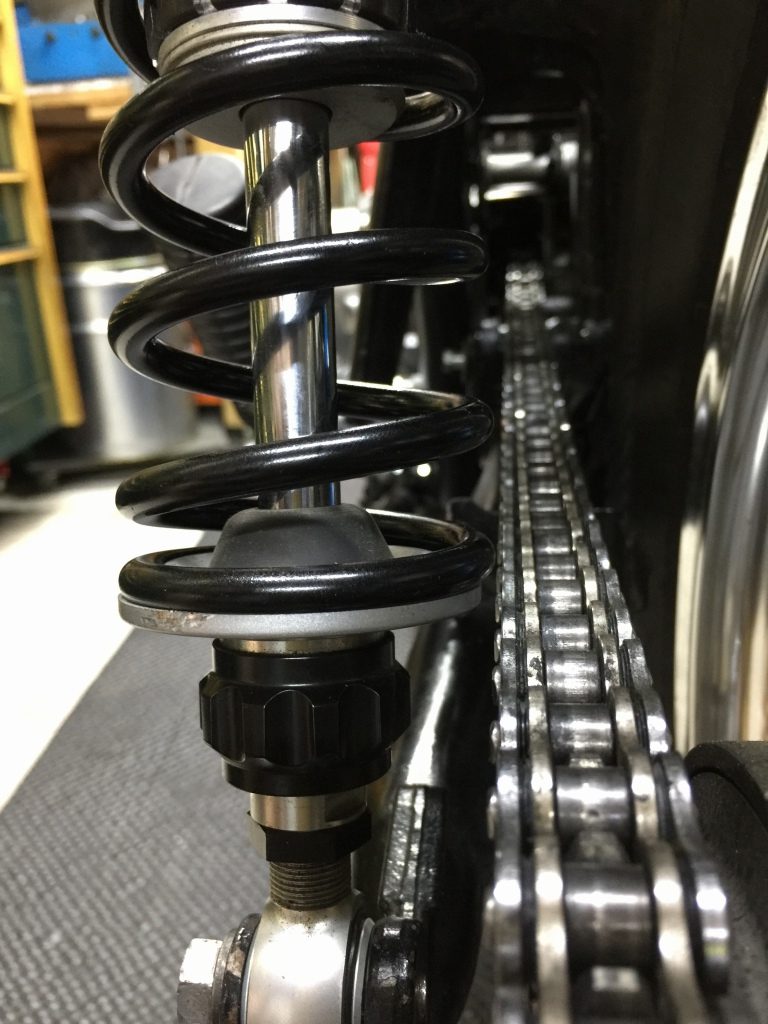

スプリングの内径がシートより2ミリほど大きいのがわかります。

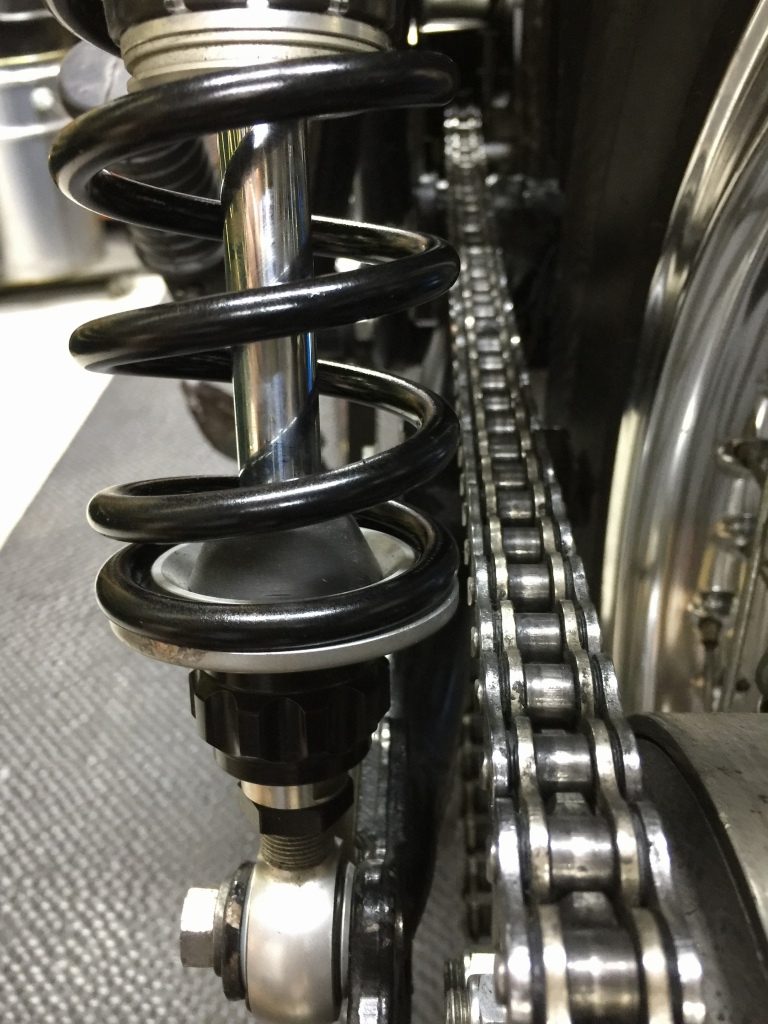

チェーン側に寄った場合、チェーンとのクリアランスは無くなるので要注意です。

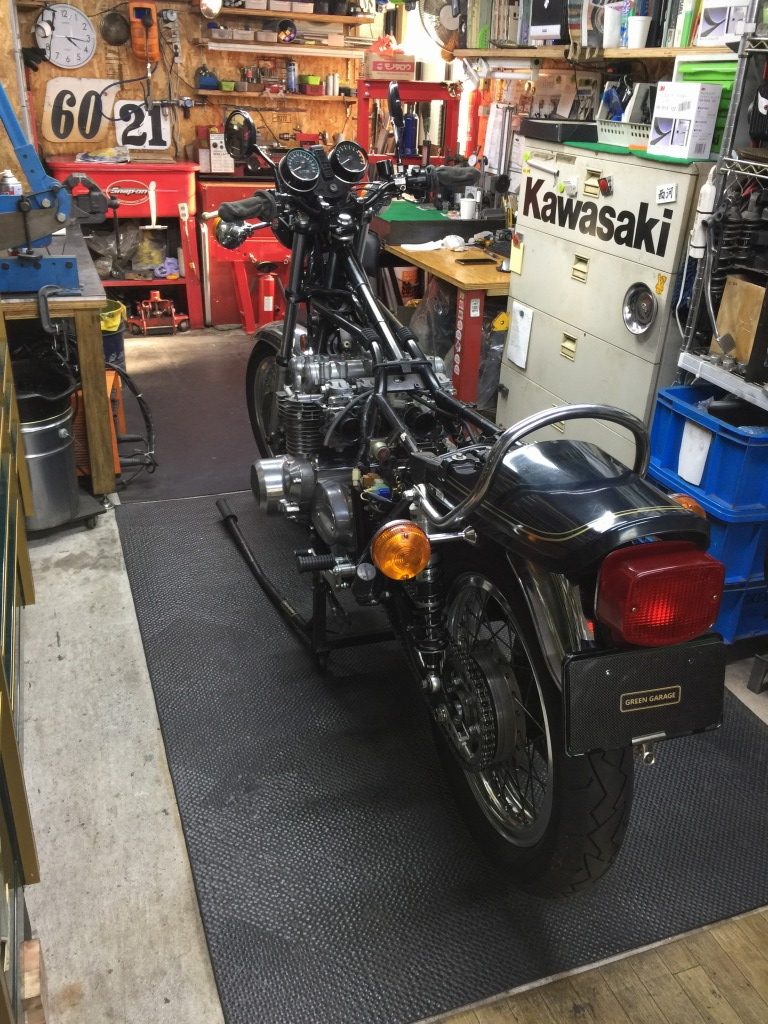

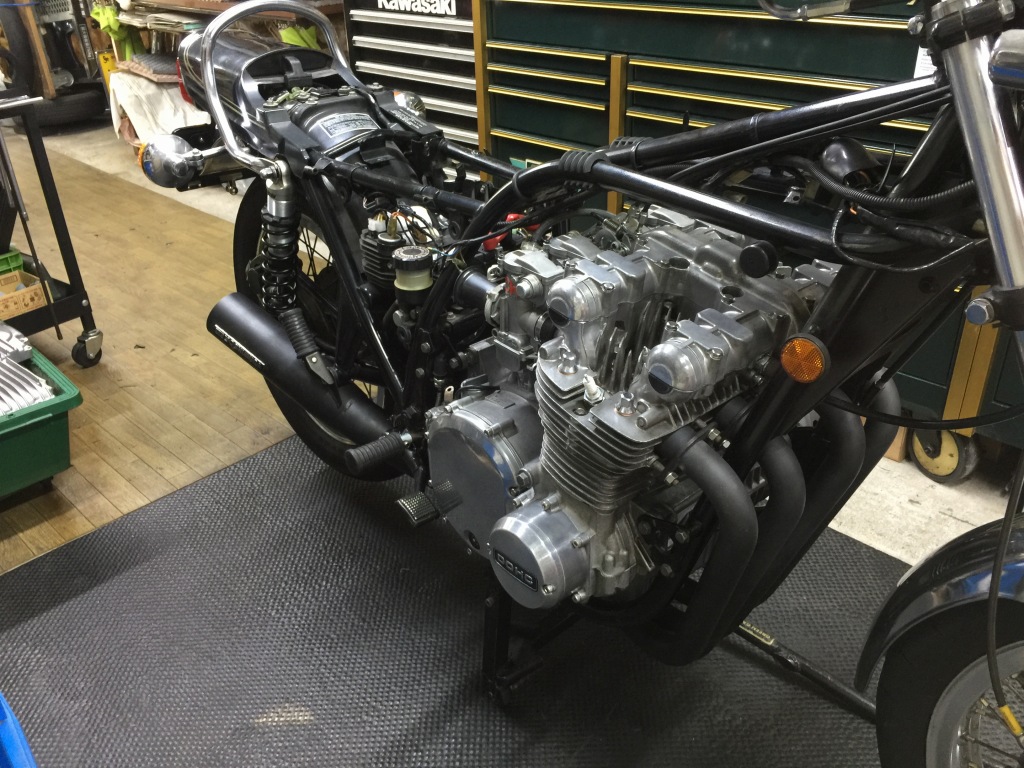

テール周りと、キャブ・マフラーを取り付けます。
