Z1000J1 T.N様 電装品の擬装

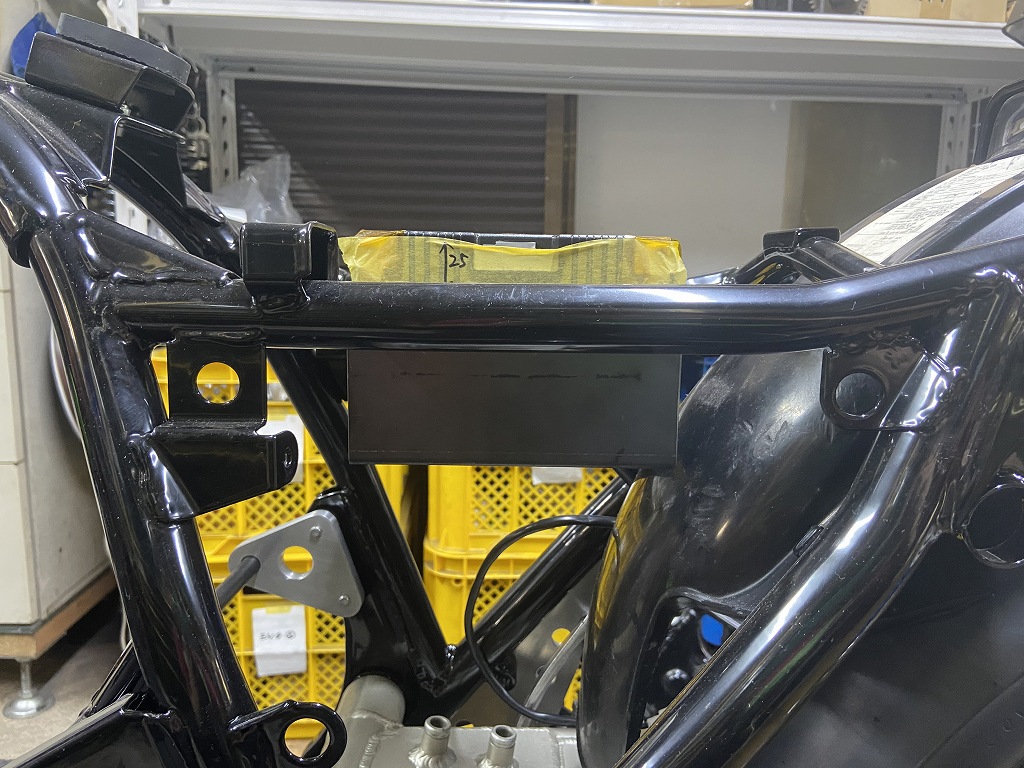

鋼板でバッテリーケースを製作します。



スイングアームのキャッチタンクに繋がるブローバイホースのレイアウトを考慮し、バッテリーはなるべく左側の高い位置にマウントします。



バッテリーはショーライの、やや大き目なサイズをチョイス。

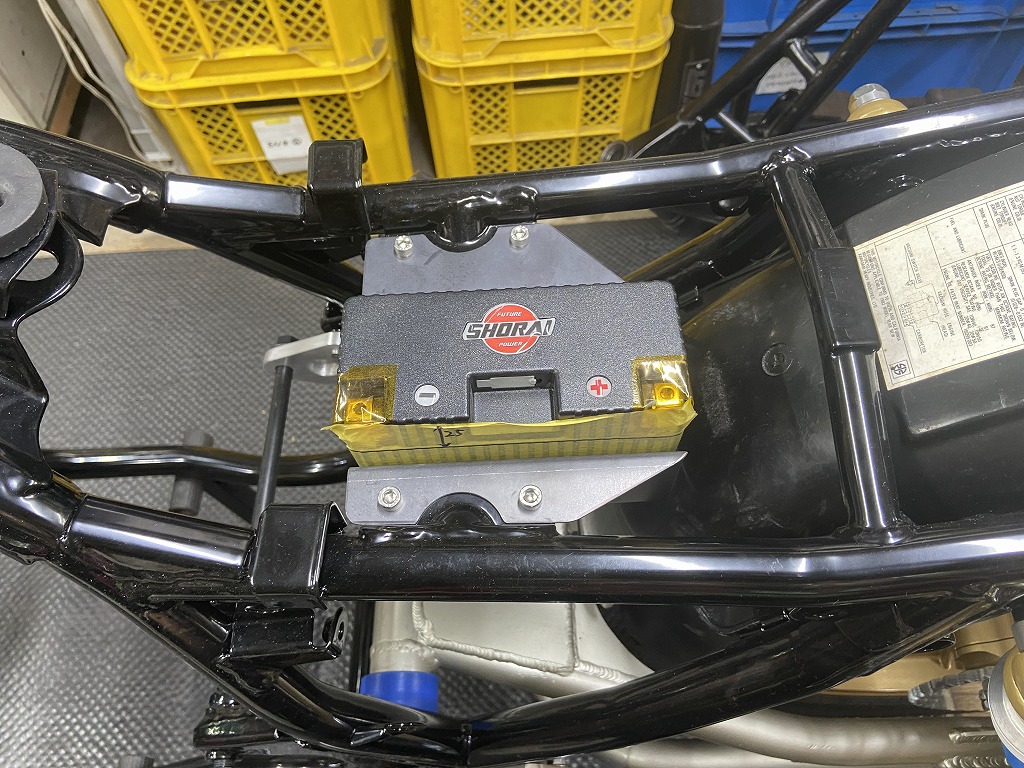

バッテリーは、シートベースギリギリまで上にマウント。

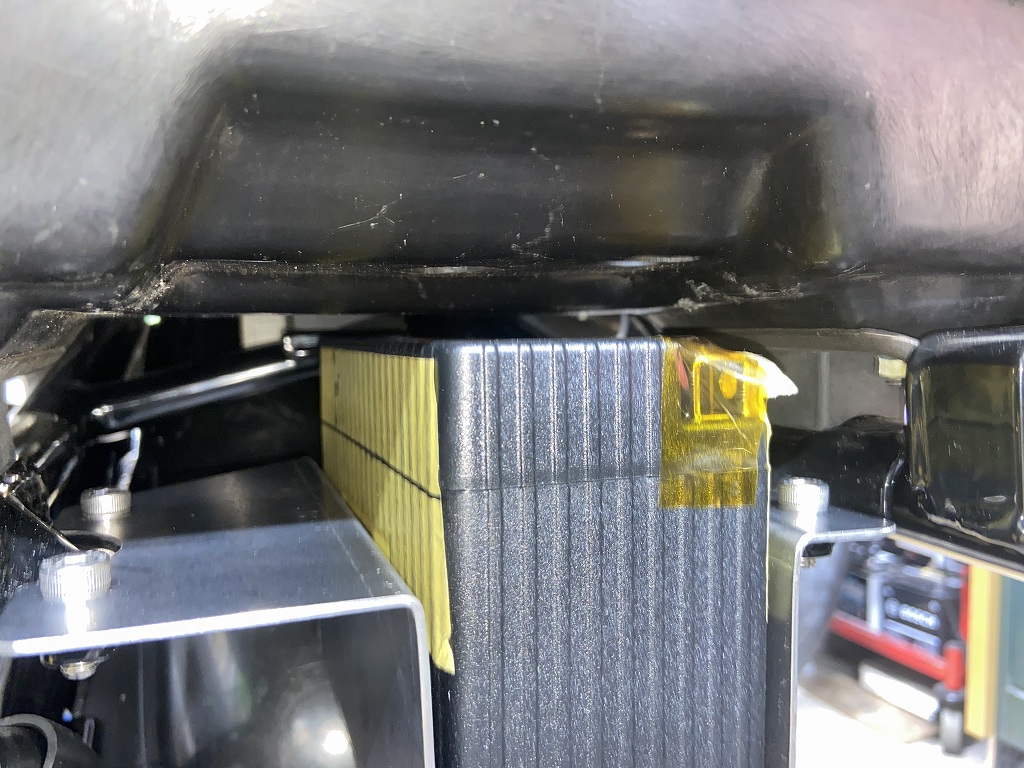

シートベースとのクリアランスはこんな感じ。

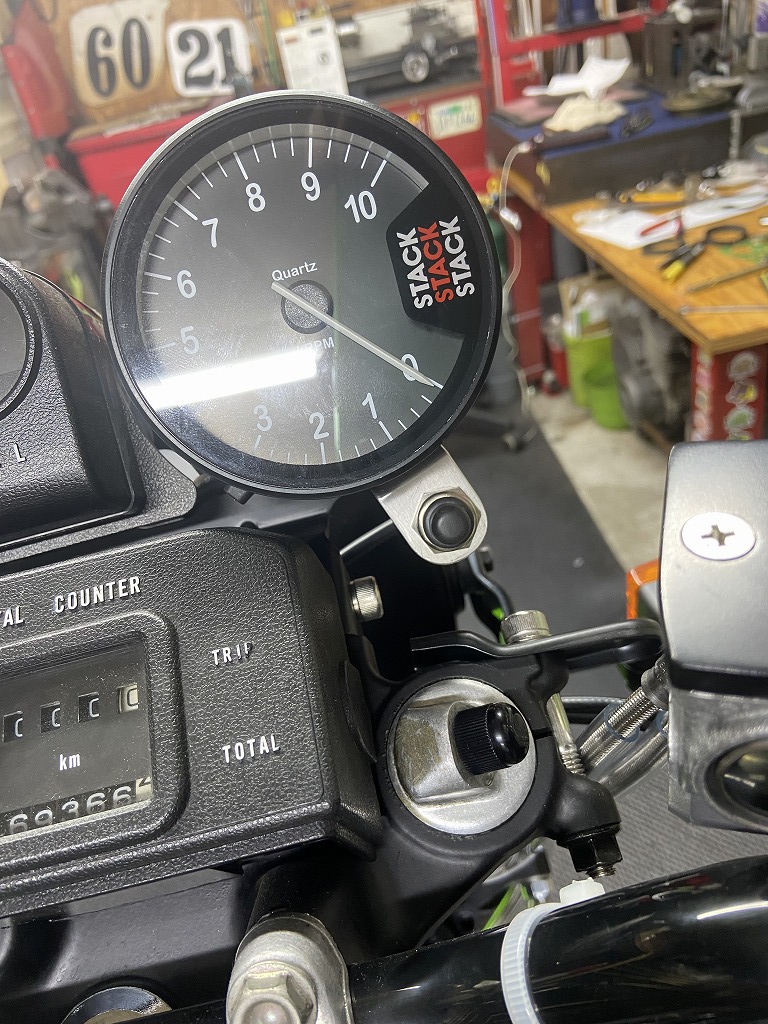

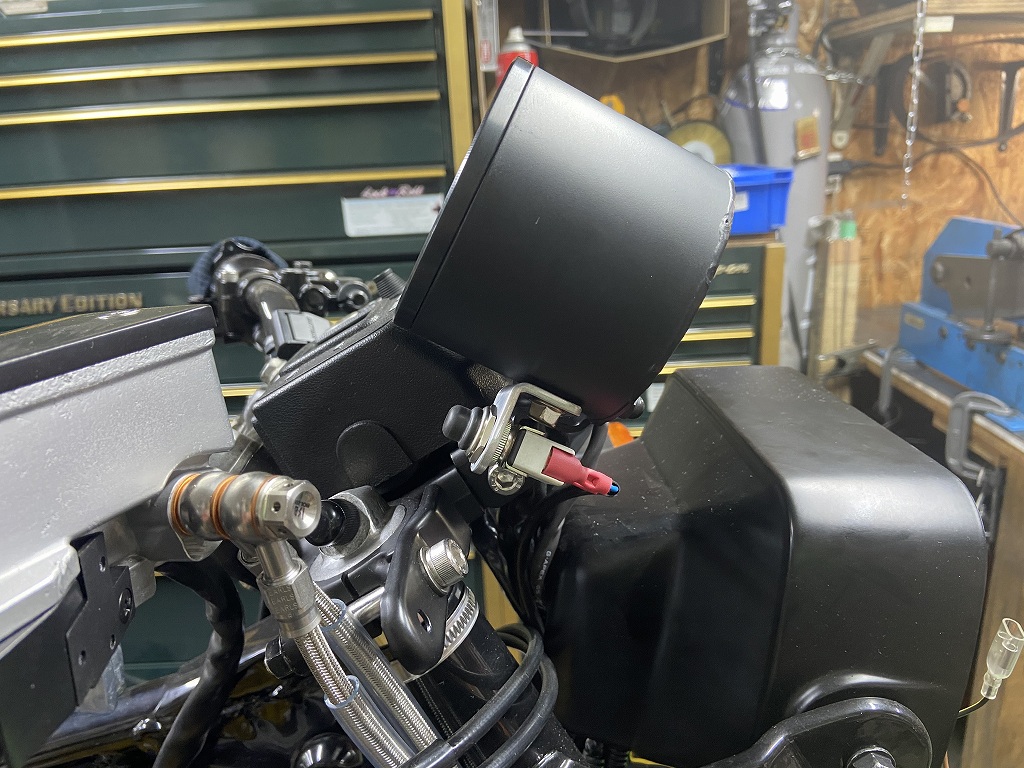

スタックのタコメーターには、最高回転数呼び出し用のスイッチを設置。

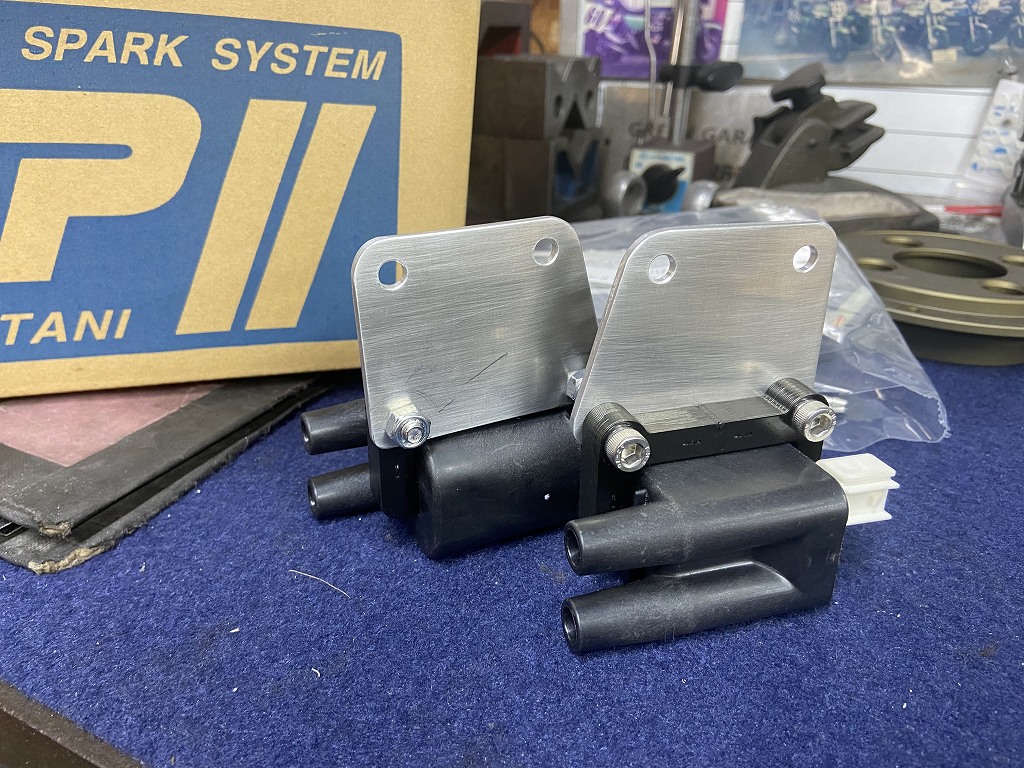

点火系はウオタニSP2をチョイス。コイルステーは3ミリ厚のジュラルミン板で製作。

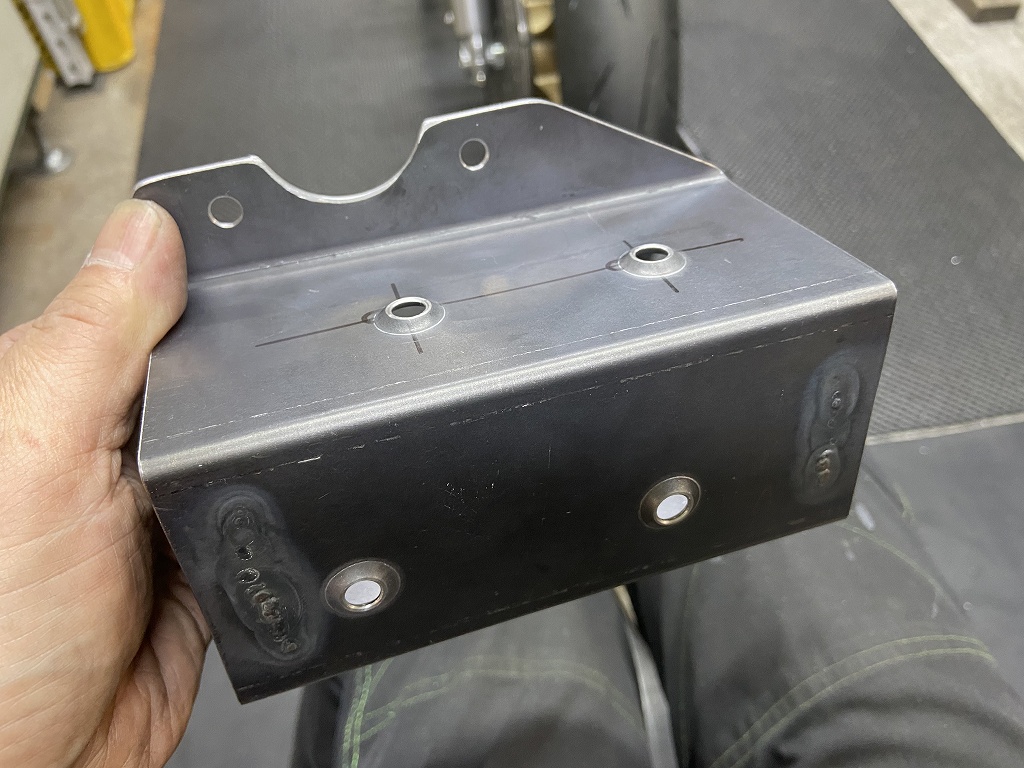

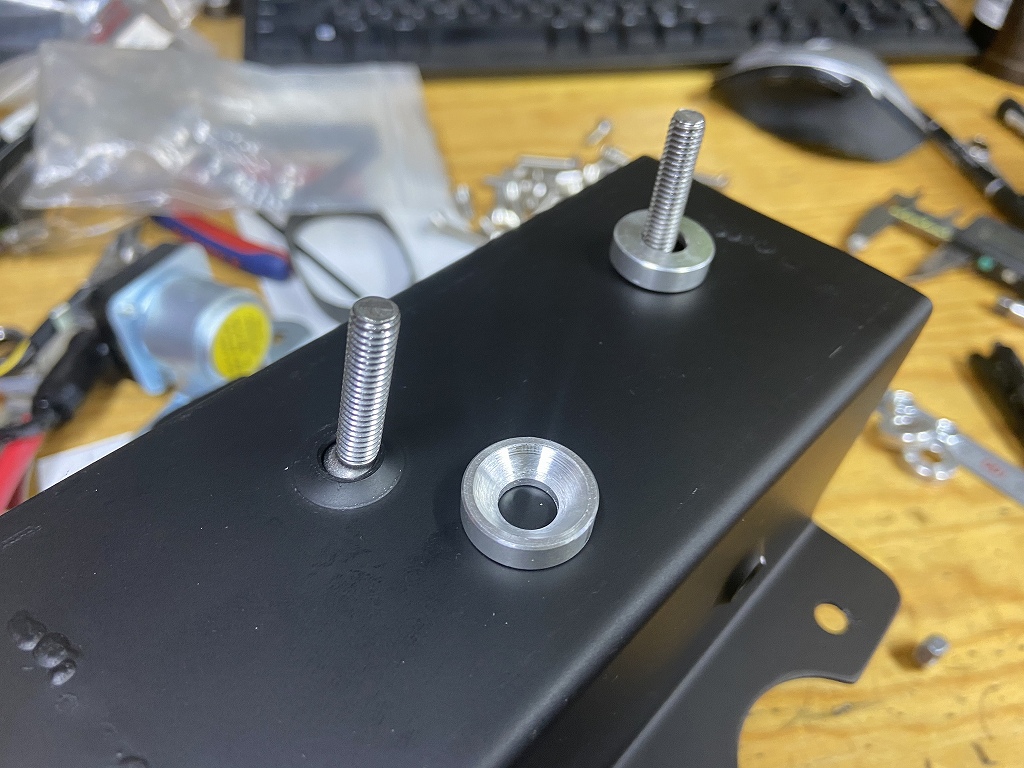

先ほどのバッテリーケースは電装品マウント用の穴を開けます。内側に出っ張らないよう皿ボルトを使うのでボルト穴はバーリング加工します。



外側の出っ張りは皿揉みしたスペーサーでかわします。

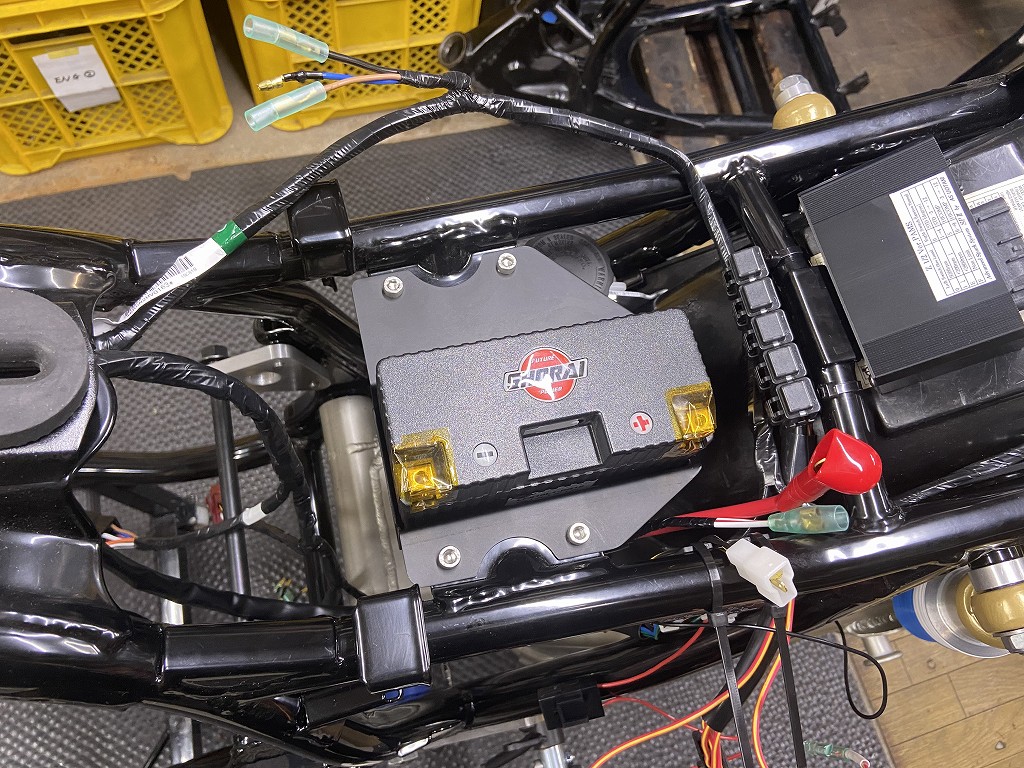

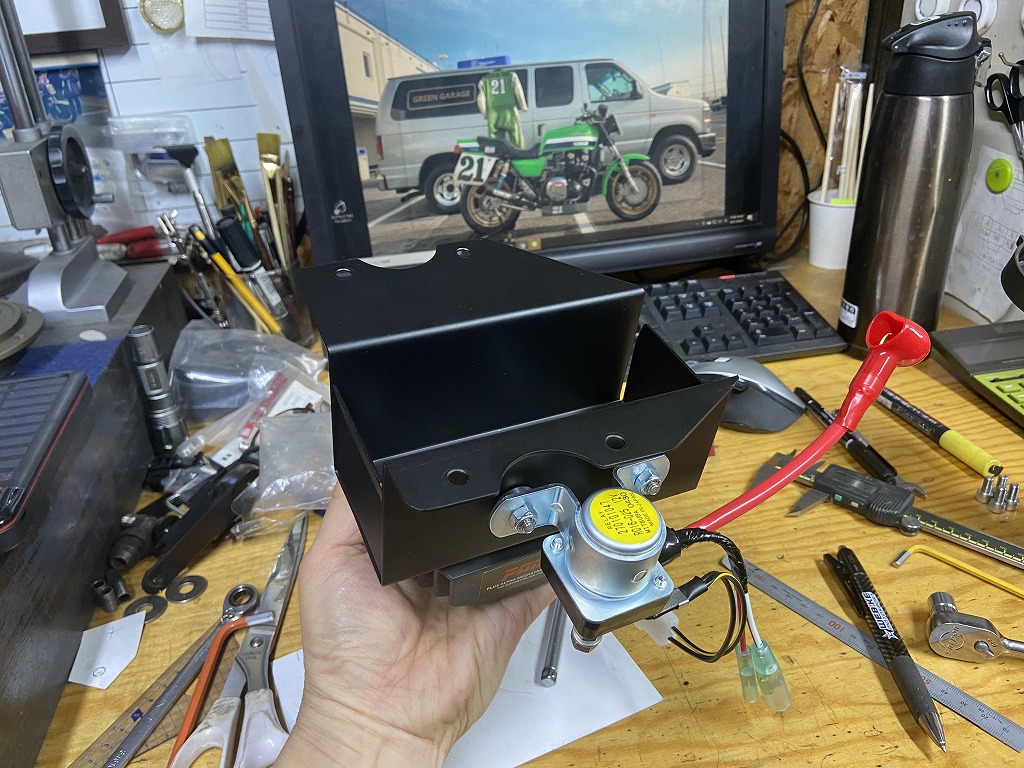

バッテリーケースにスターターリレーとレギュレーターを取り付けます。

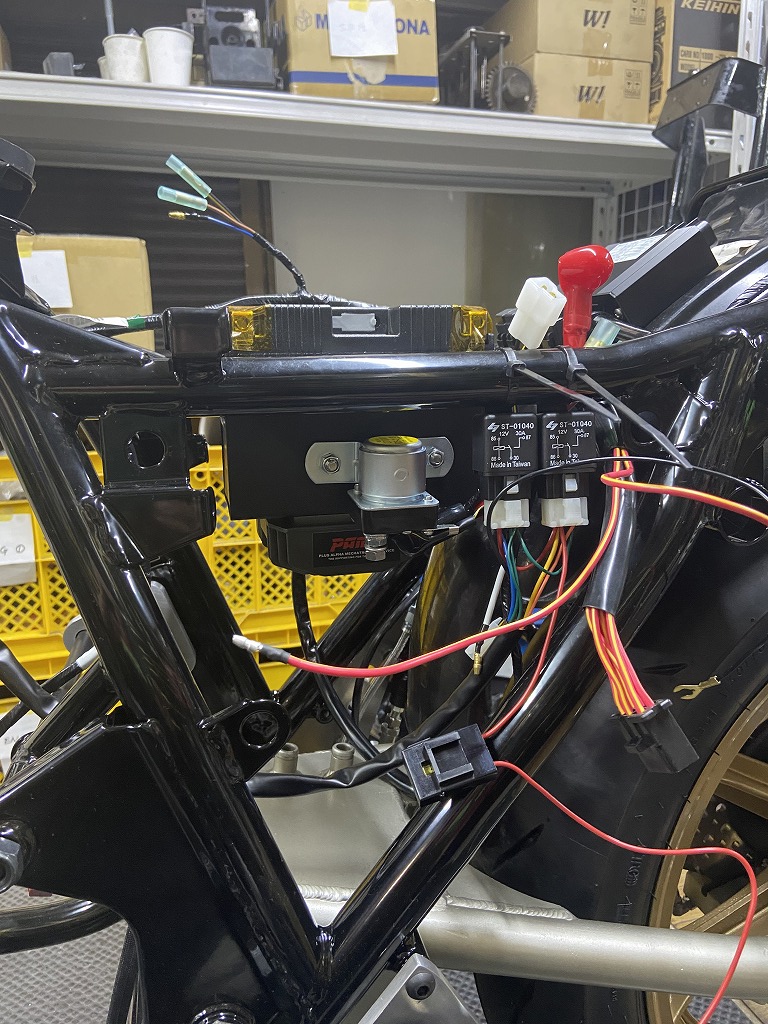

予定の電装品をレイアウトしていきます。



ヘッドライトリレーも取り付けます。

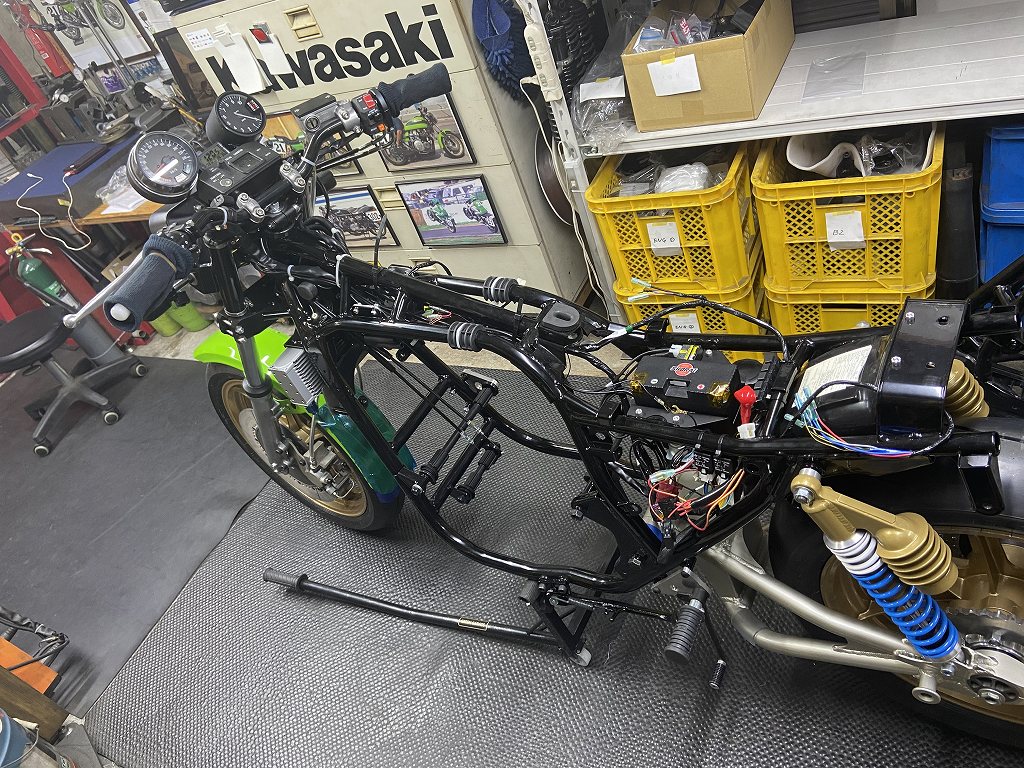

電装品はほぼ取り付けできました。エンジンはもうすぐ塗装が完成するので、その後すぐに組み立てする予定です。
