Z1R2 K.S様 スイングアームのガタ



スイングアームにガタが発生し、高速でブレるほどとのことで点検します。



ジャッキアップしてスイングアームを揺すると、ピボットのスラスト方向にかなりのガタがあります。

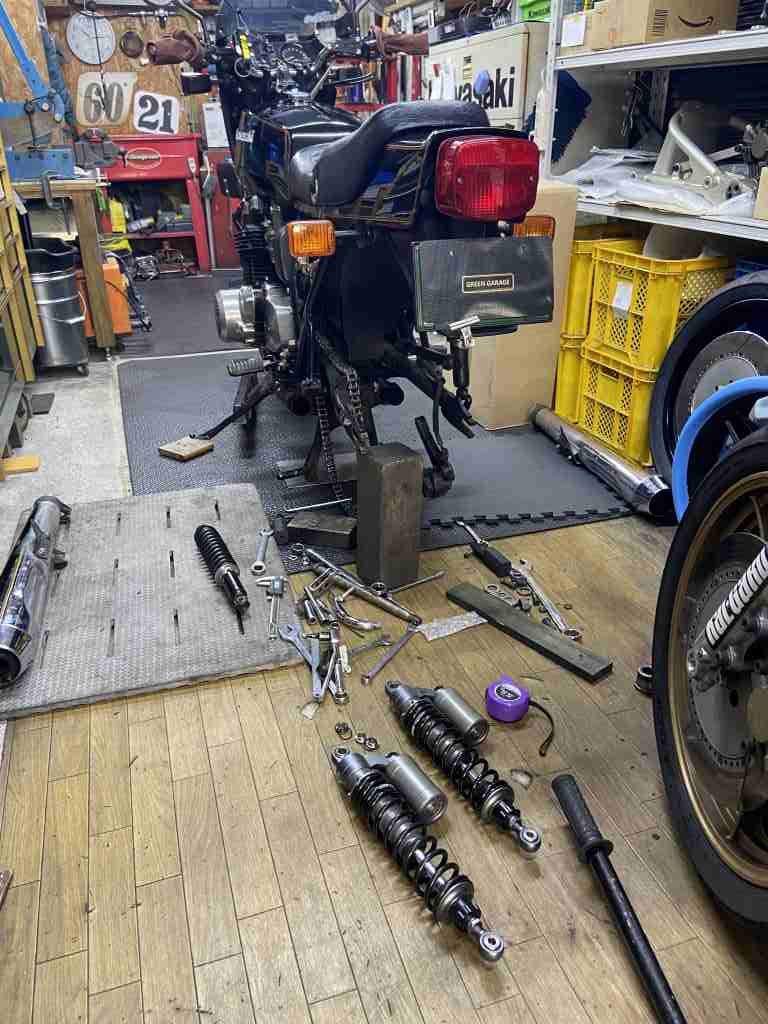

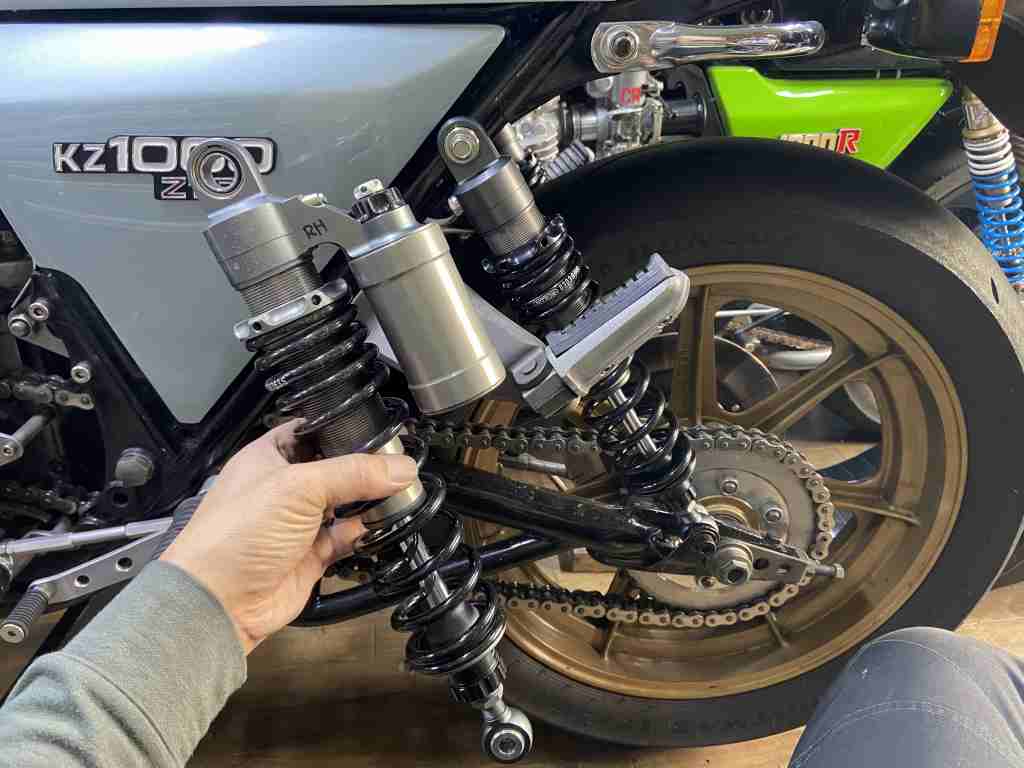

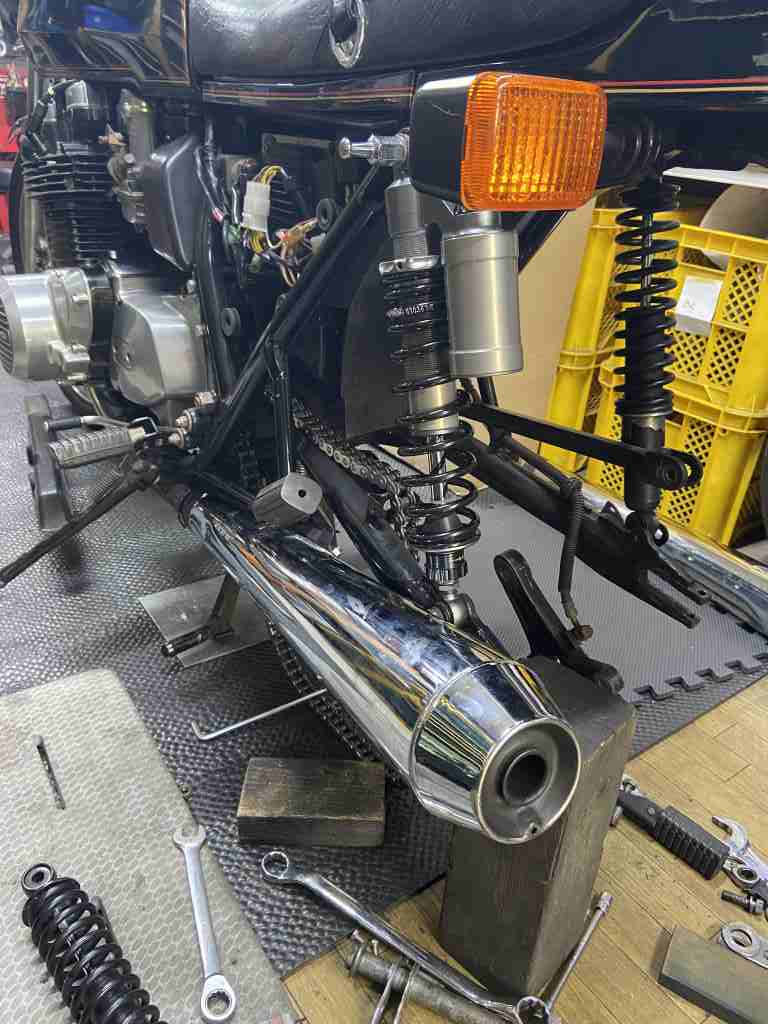

同時に、リヤサスをナイトロンに変更するので、デモ車から外した同仕様のサスで取り付け確認します。



せっかくリヤサスを新調するなら、リヤの車高を上げたいところですが、ノーマルのマフラーステーがあるので検討が必要です。

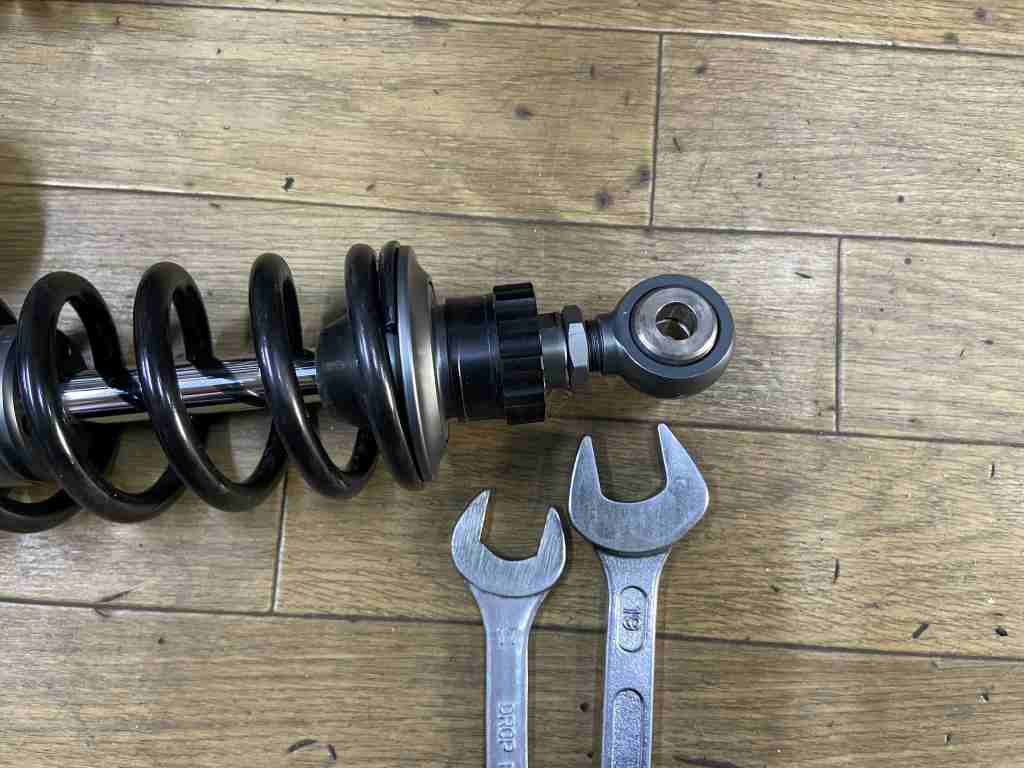

こちらのサスは全長が365ミリなので、エンドアイで最短の360ミリに縮めます。



マフラーステーとスイングアームのクリアランスは3ミリほど確保できることが確認できました。この長さでオーダーします。

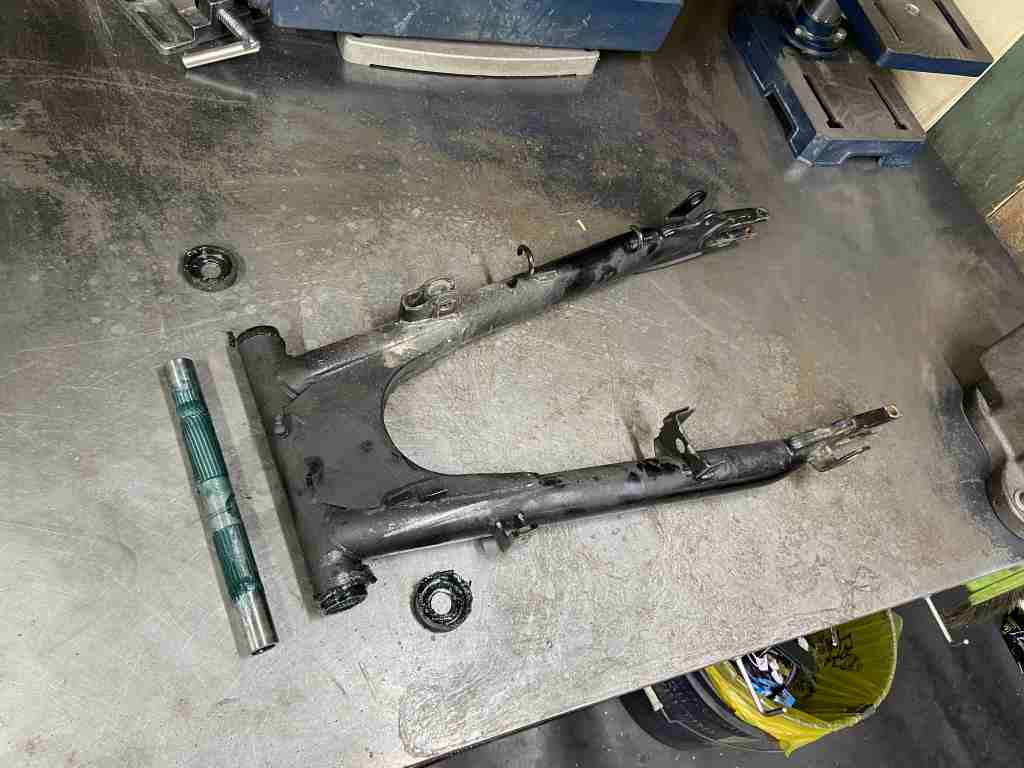

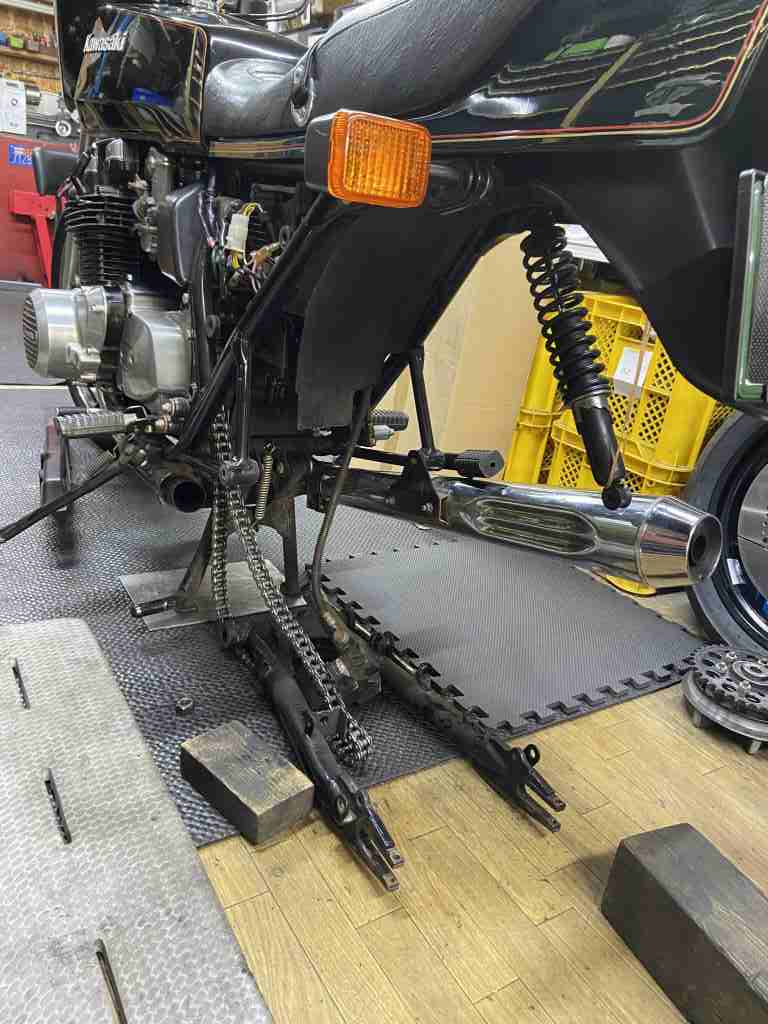

スイングアームを点検するので外します。

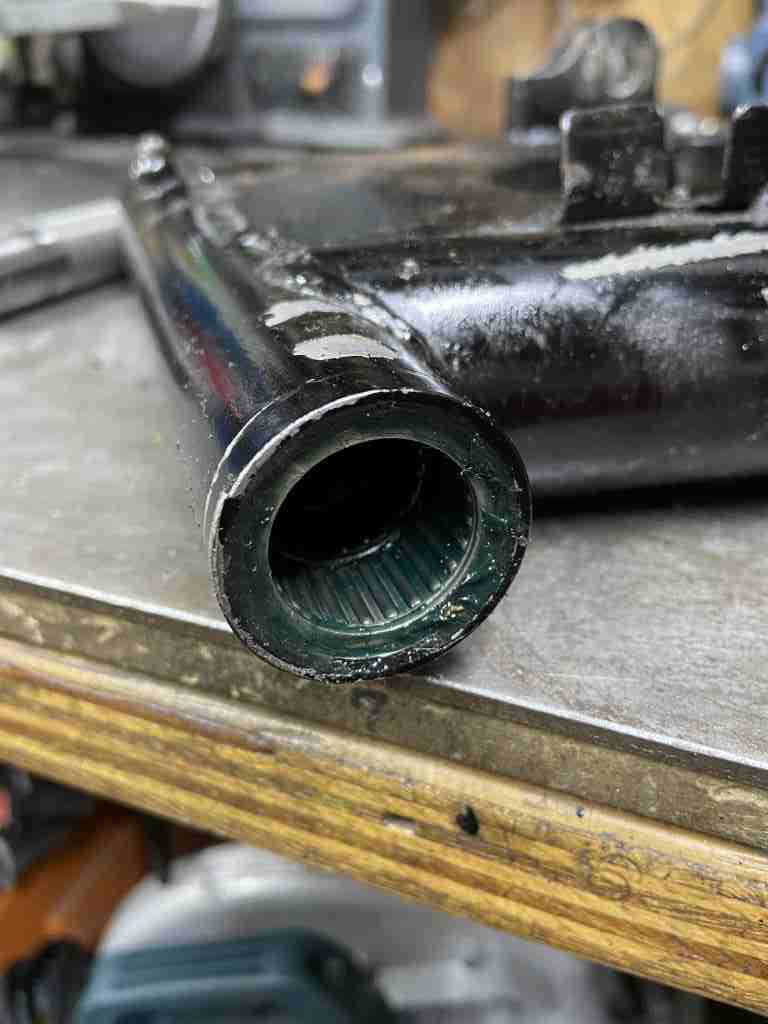

ピボットベアリングは交換済みのようできれいです。ベアリングの消耗ではないようです。

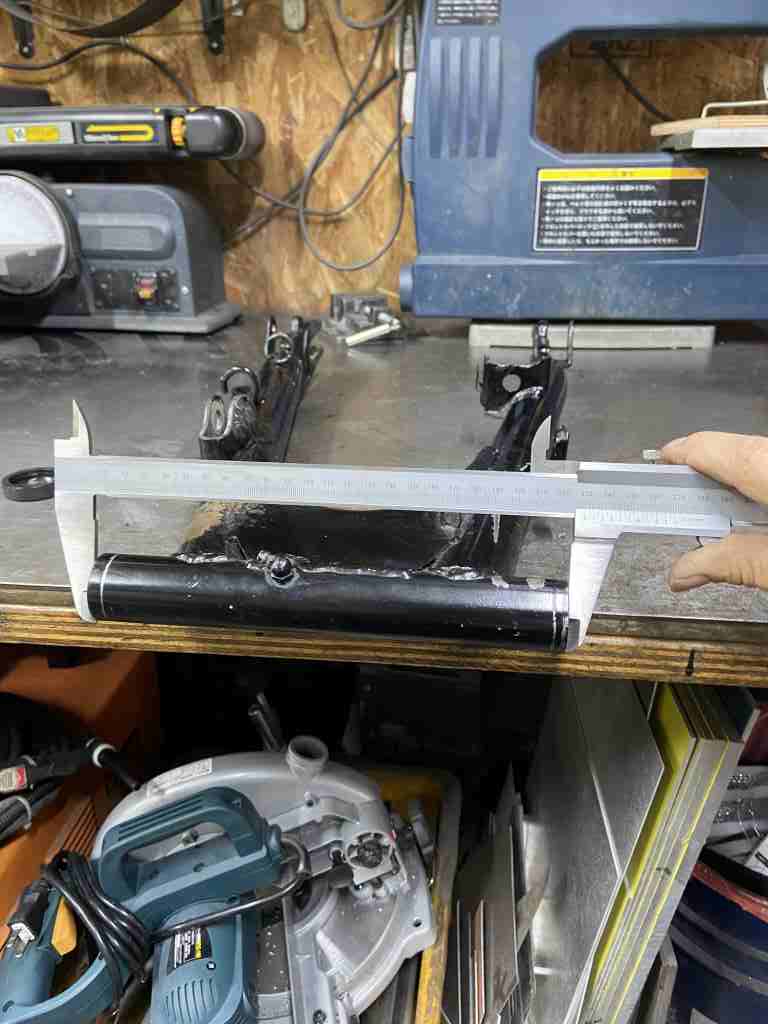

センターのスリーブは、スイングアームより1ミリ以上長い物が使われており、これがスラストガタの原因でした。

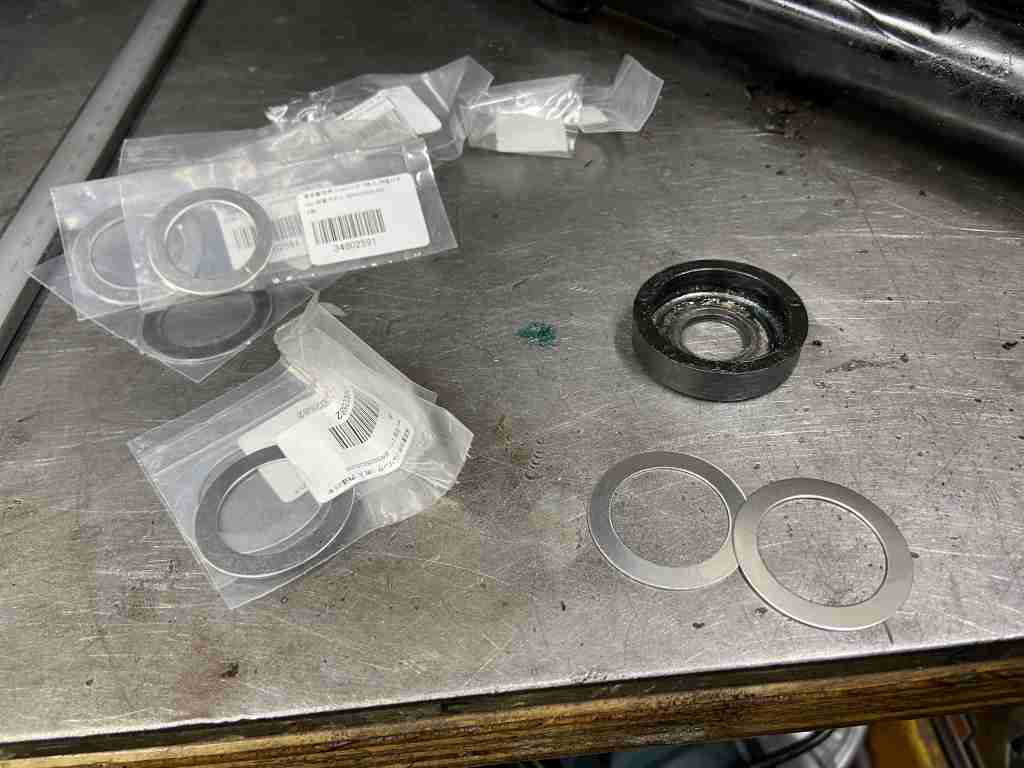

ガタはシムで調整します。

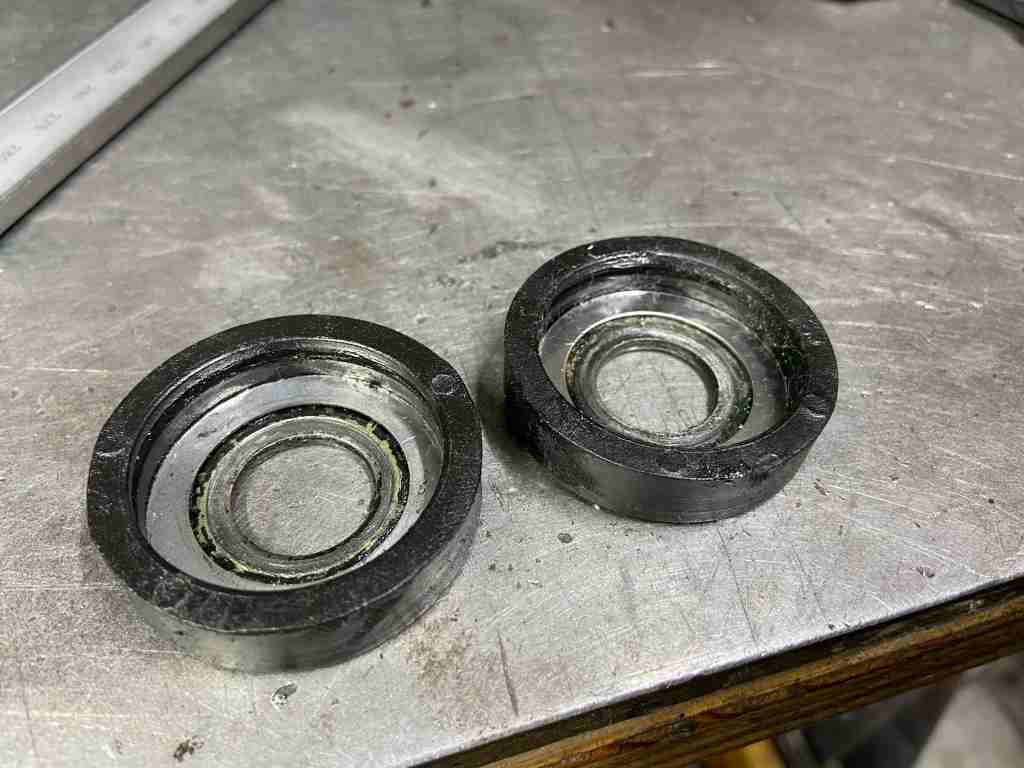

エンドキャップの中に、片側0.5ミリづつのシムを入れて、スラストガタを1ミリ減らします。

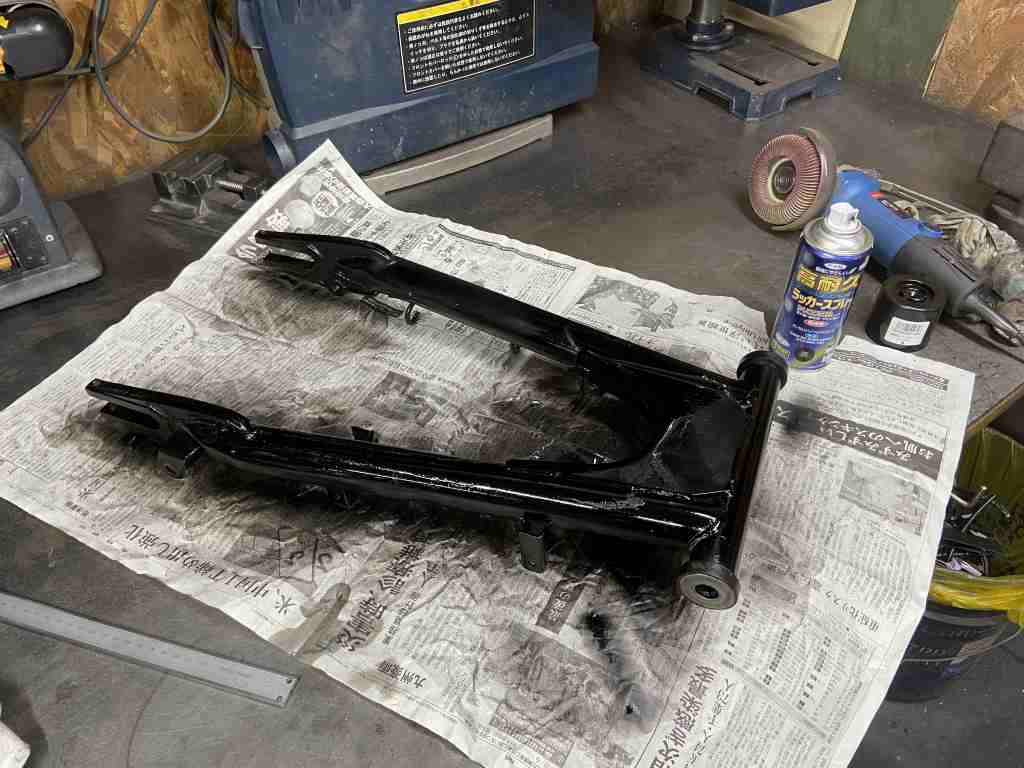

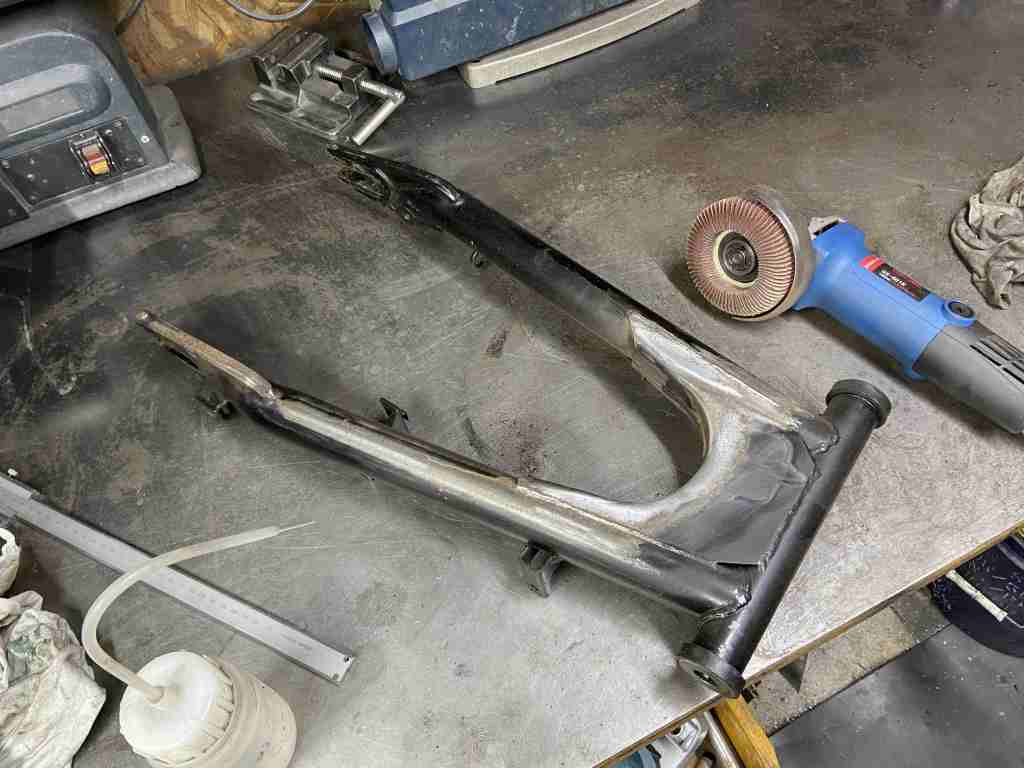

過去のブレーキフルード漏れで塗装が剥離していたので、研磨して塗装しておきます。

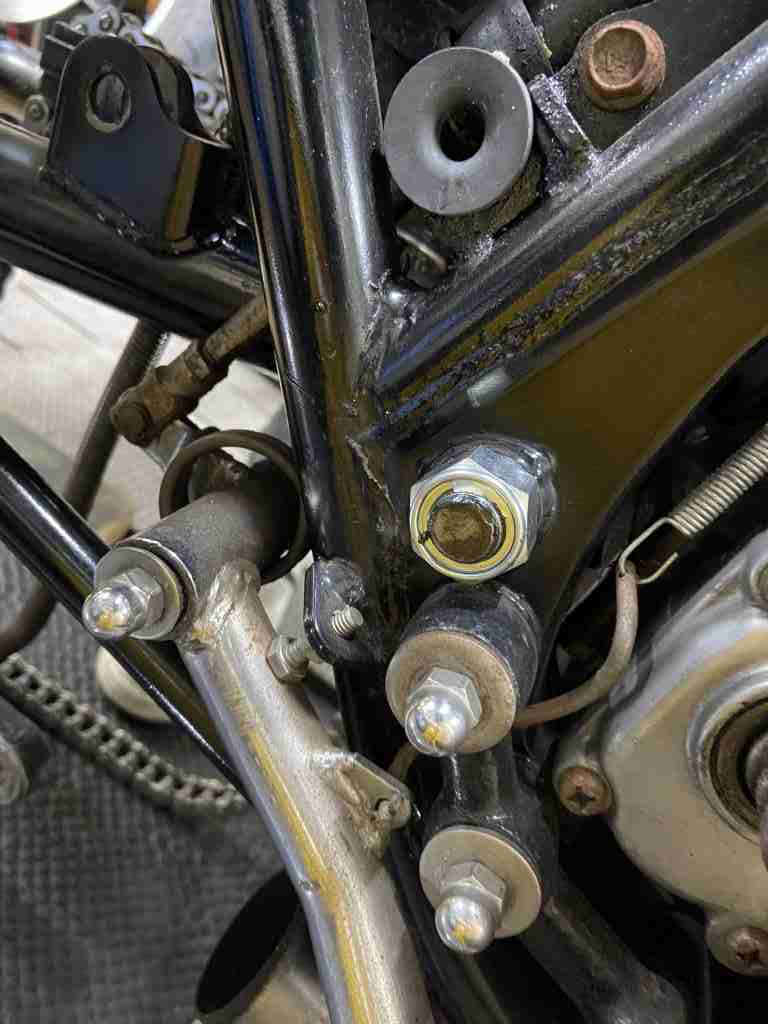

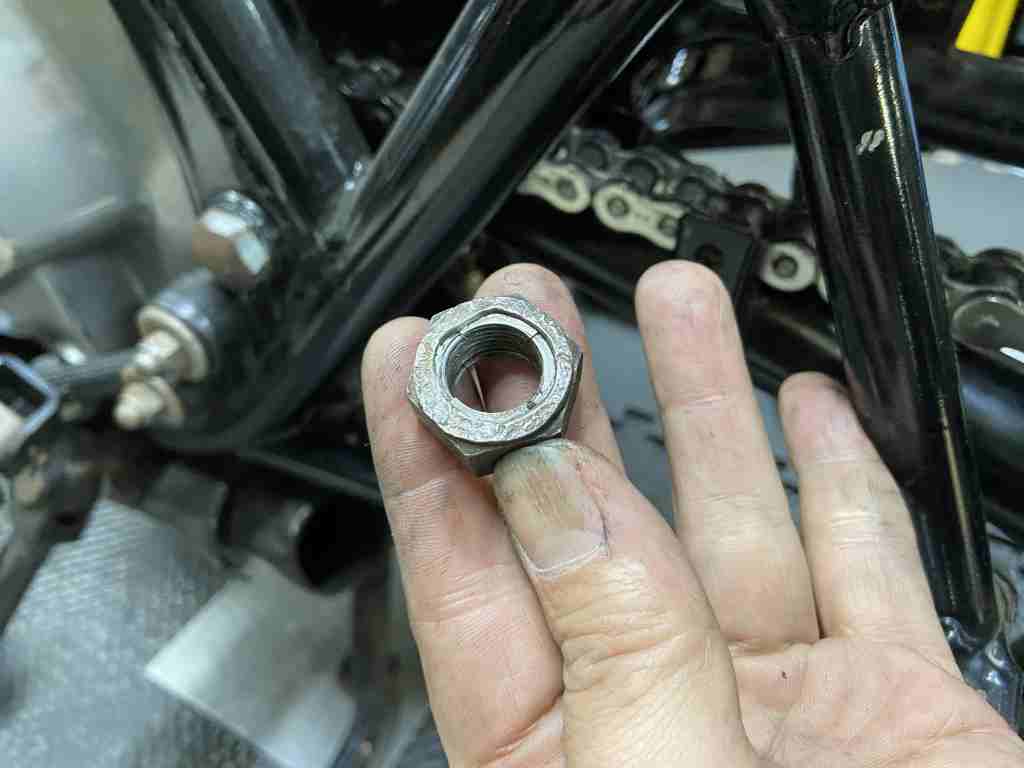

スイングアームピボットのセルフロックナットは、潰れているので交換します。



スイングアームのガタはこれでなくなりました。

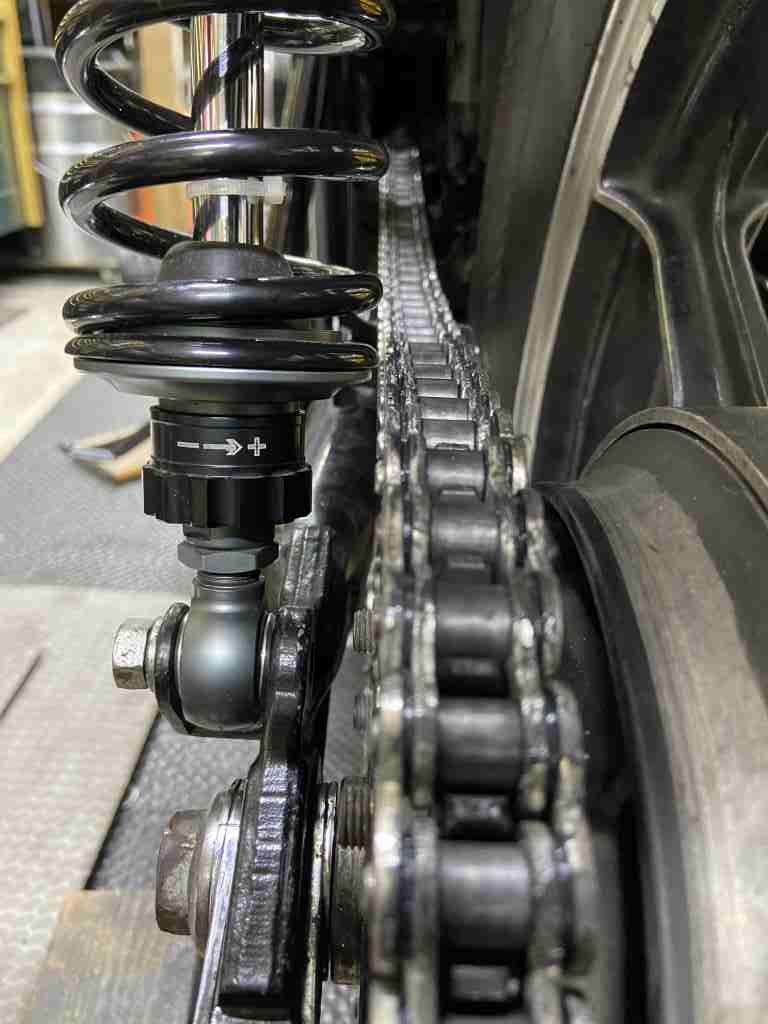

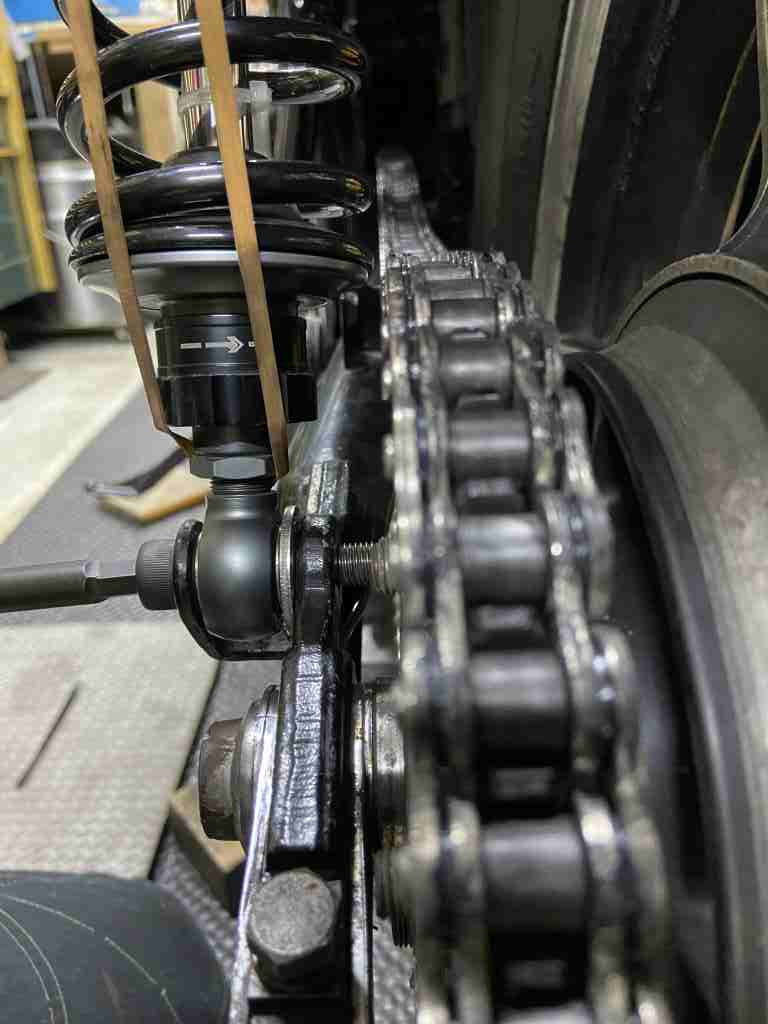

ナイトロンの取り付け確認の続きです。チェーンとスプリングのクリアランスが狭いので修正します。

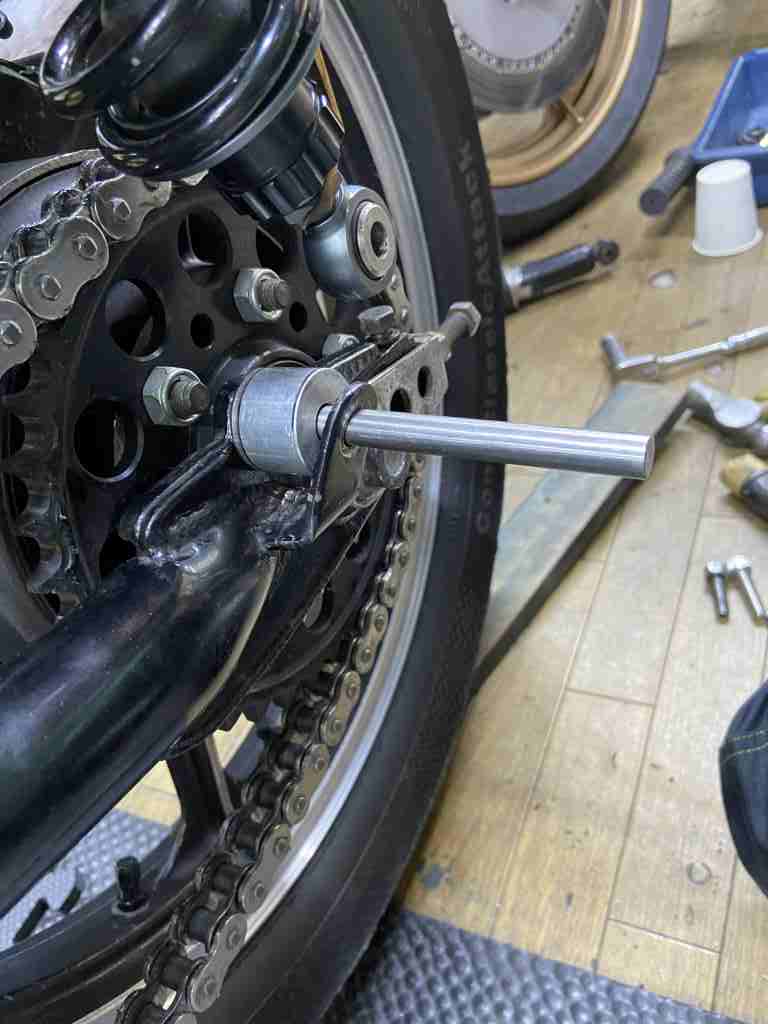

サス受けを広ます。

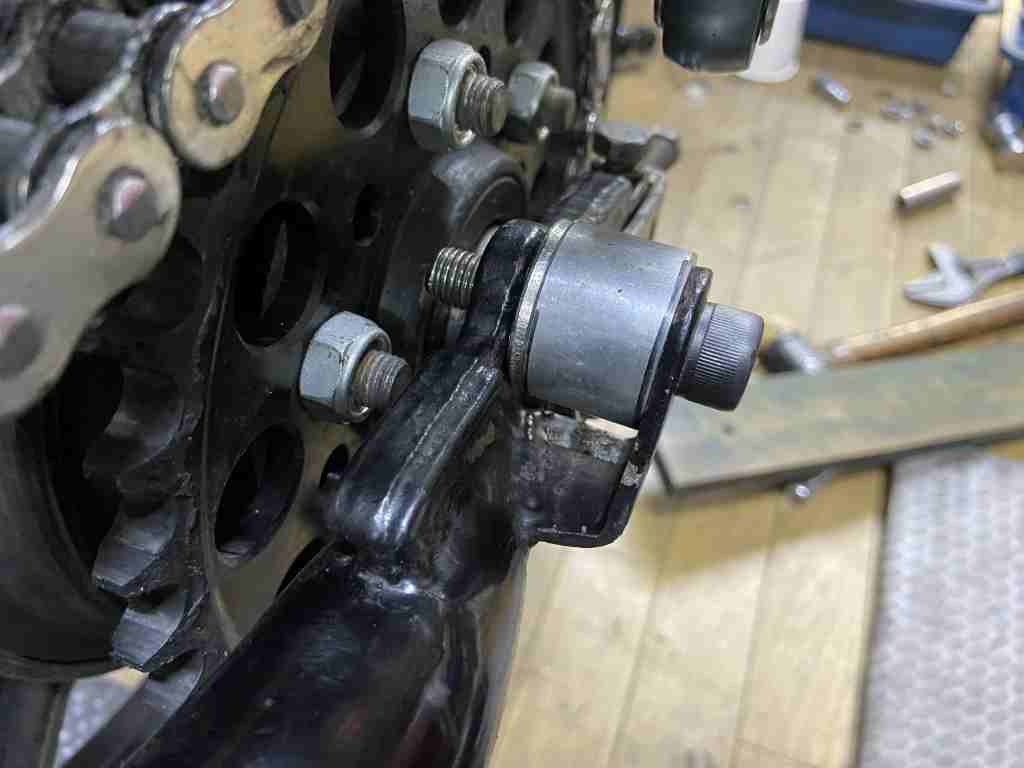

3ミリ広くした状態で締め付け、プレートを修正します。



3ミリのワッシャーをサスの内側に入れオフセットさせます。これでクリアランスは確保できました。

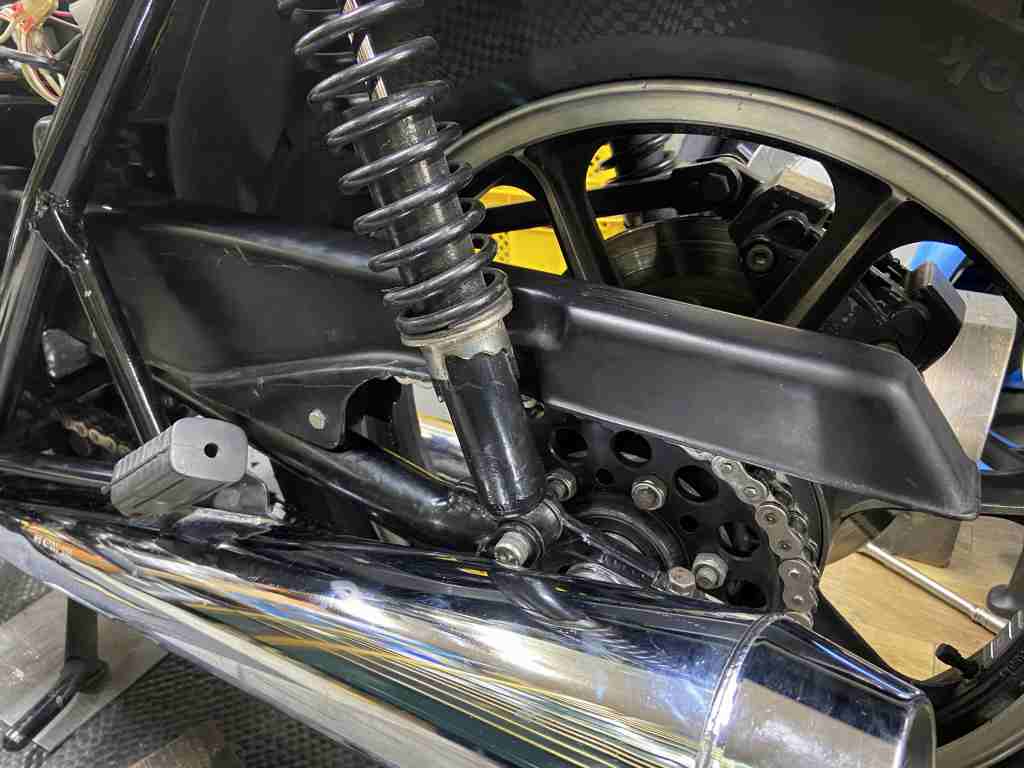

サスの納期は1ヶ月以上かかるので、とりあえず原状復帰します。チェーンケースも少し切り欠く必要がありそうです。



リヤ周り終了です。

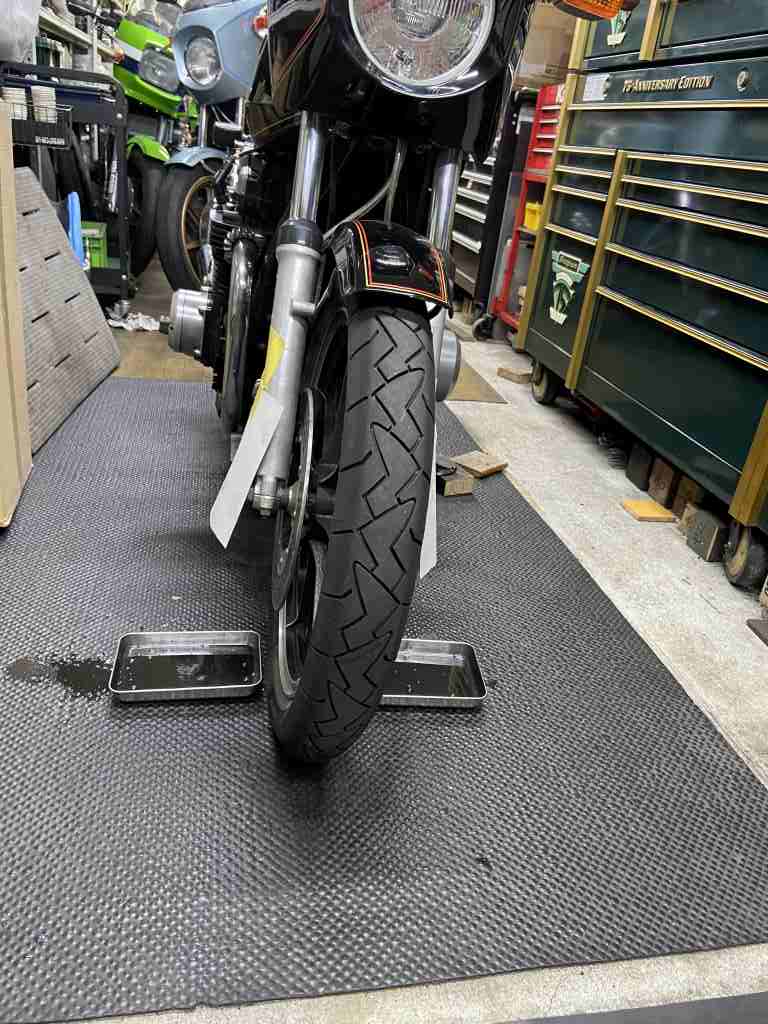

リヤサス交換に合わせ、フォークオイルも交換しておきます。

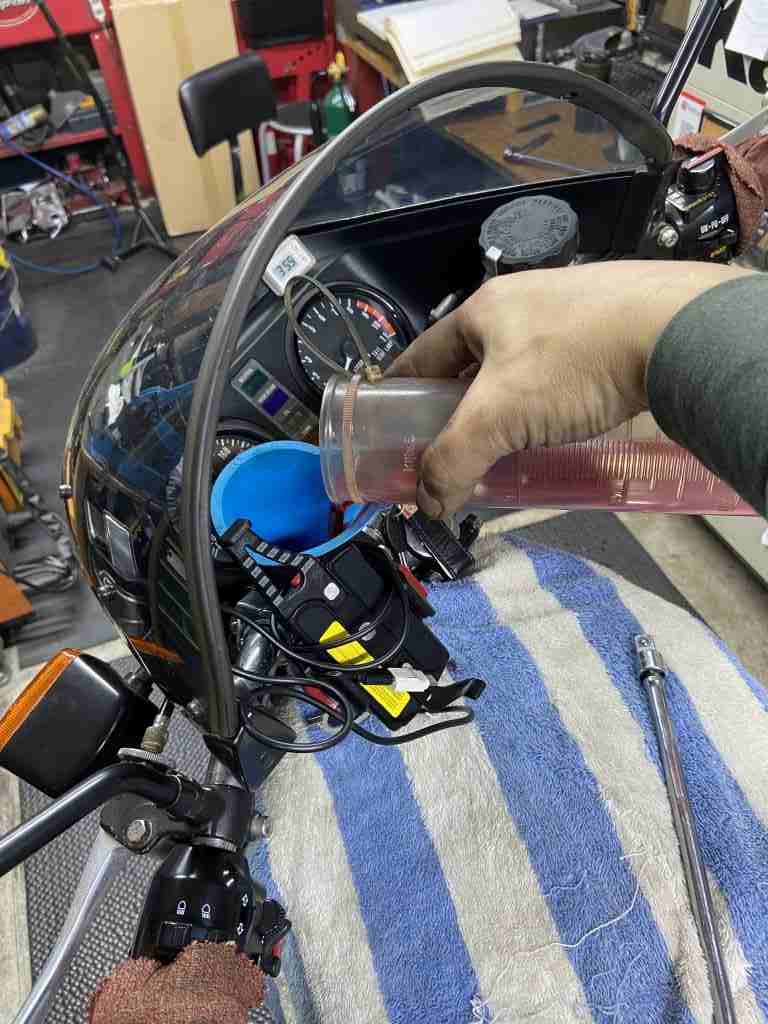

スプリングを抜き、交換時規定量のオイルを充填します。

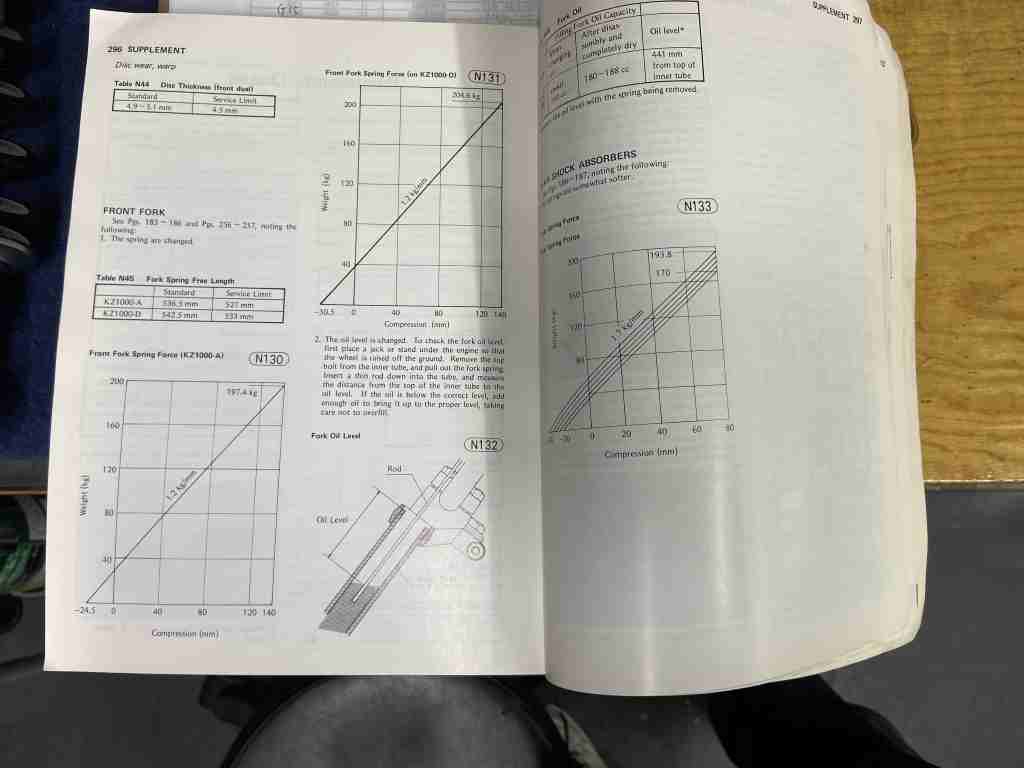

オイルレベルはマニュアル通りにします。

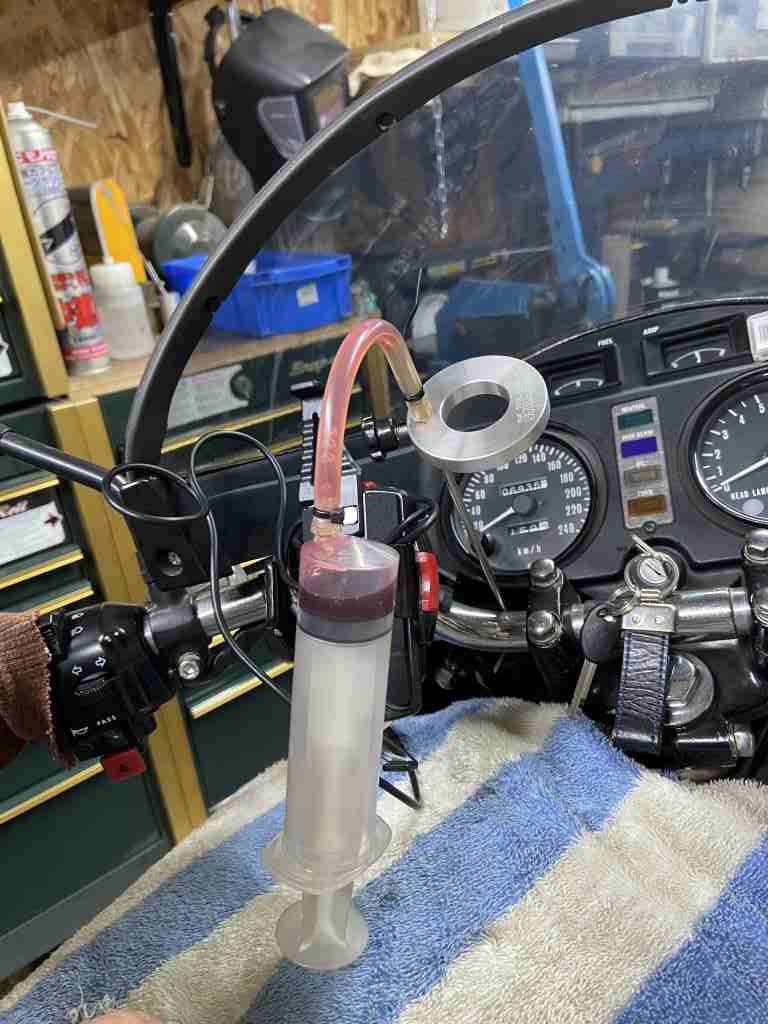

上から注射器で吸い取り、規定のオイルレベルに合わせます。

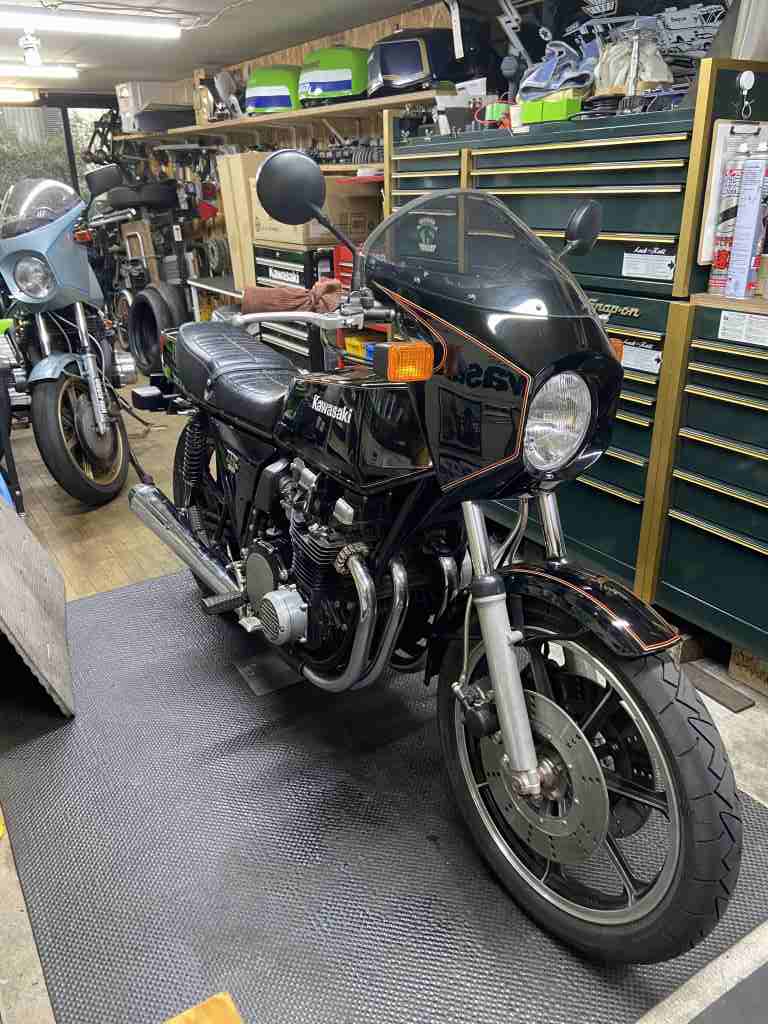

今回の作業は完了です。スペシャルオーダーするナイトロンのリヤサスの完成をお楽しみに。
