Z1000Mk2 T.H様 エンジン腰下分解

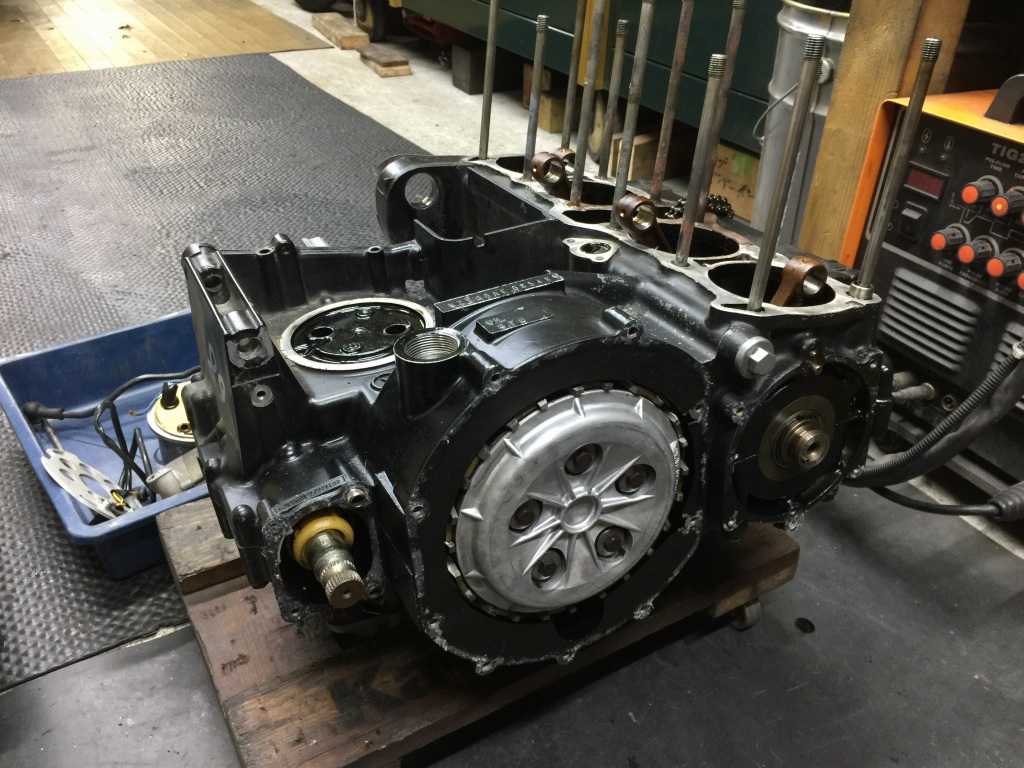

エンジン腰下を分解します。



ジェネレーターカバーとローターを外します。

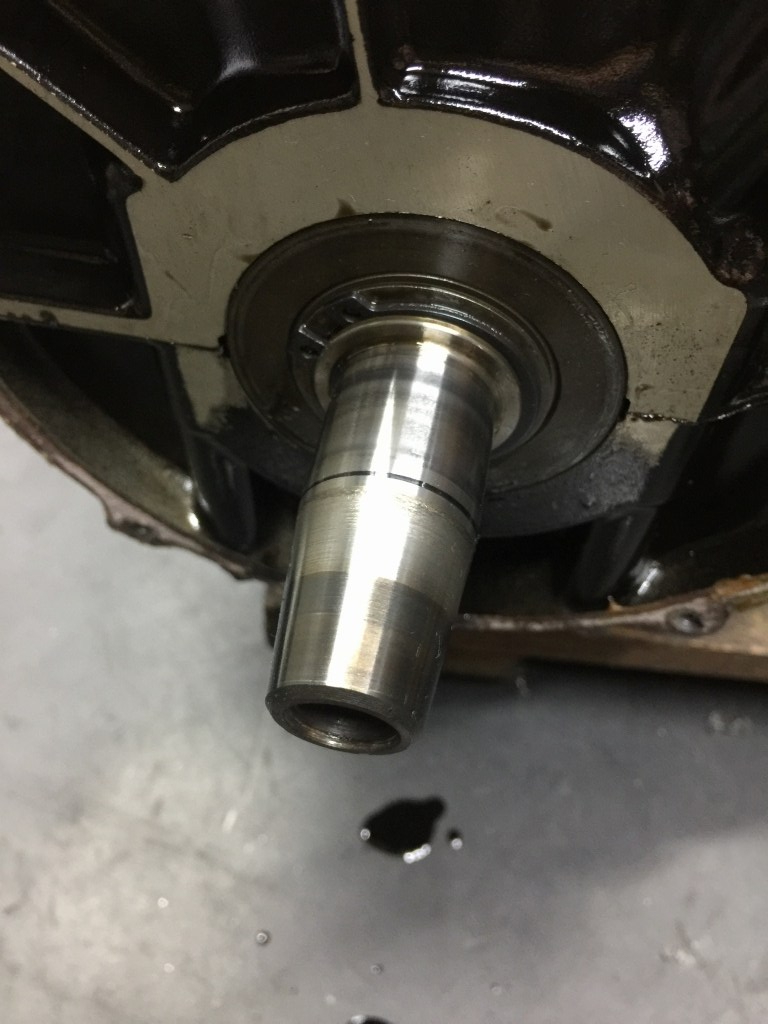

クランクのテーパーはきれいですね。



他のエンジンカバーも外します。

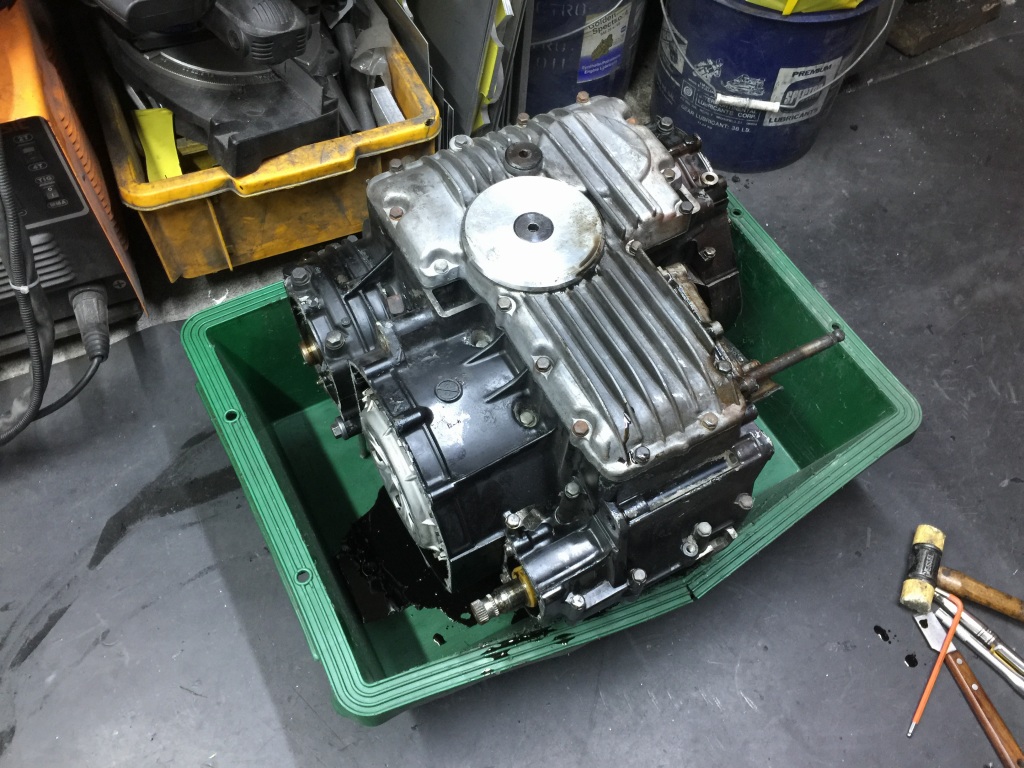

エンジンを反転させます。

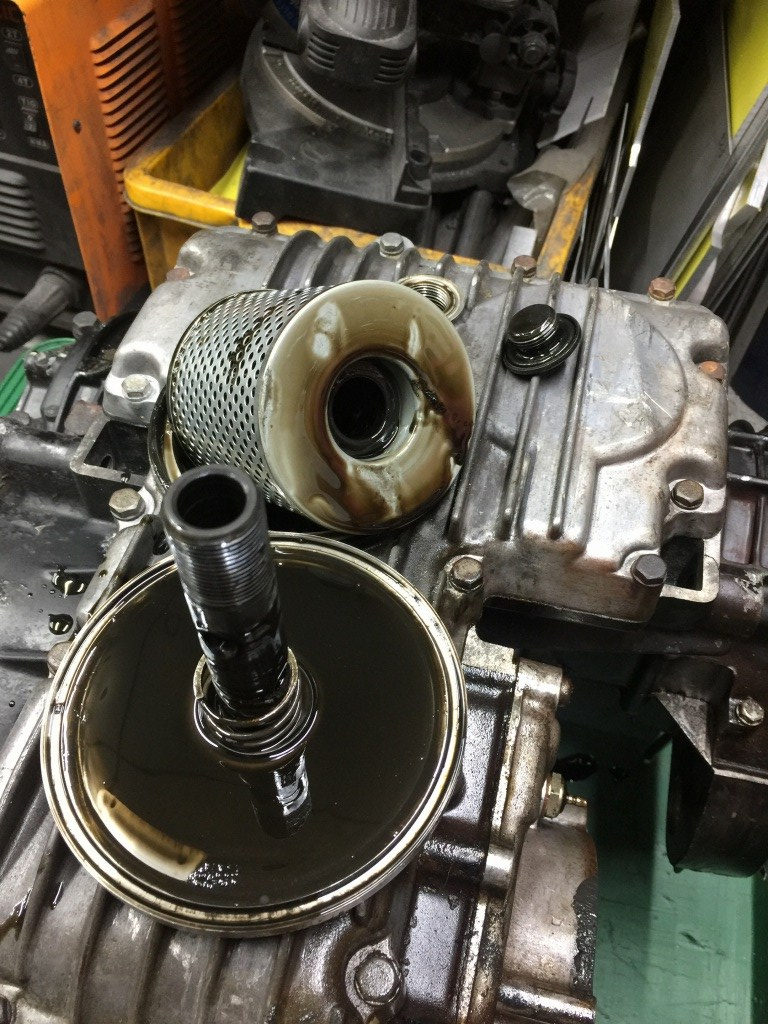

オイルフィルターを外すと、ワッシャーの位置が間違っていました。ワッシャーはフィルターのゴムを傷つけないように入っているので、スプリングとフィルターの間が正解です。

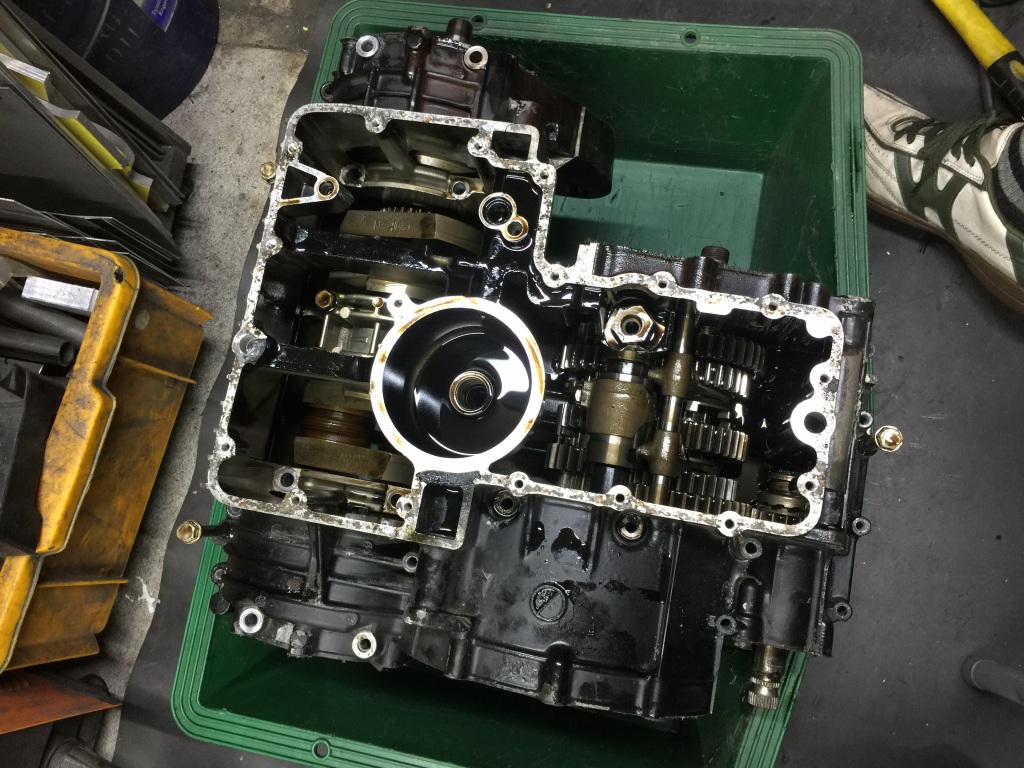

オイルパンを外します。オイルパンにはスラッジが堆積しています。目立つ異物は無いようです。



オイルポンプを外します。

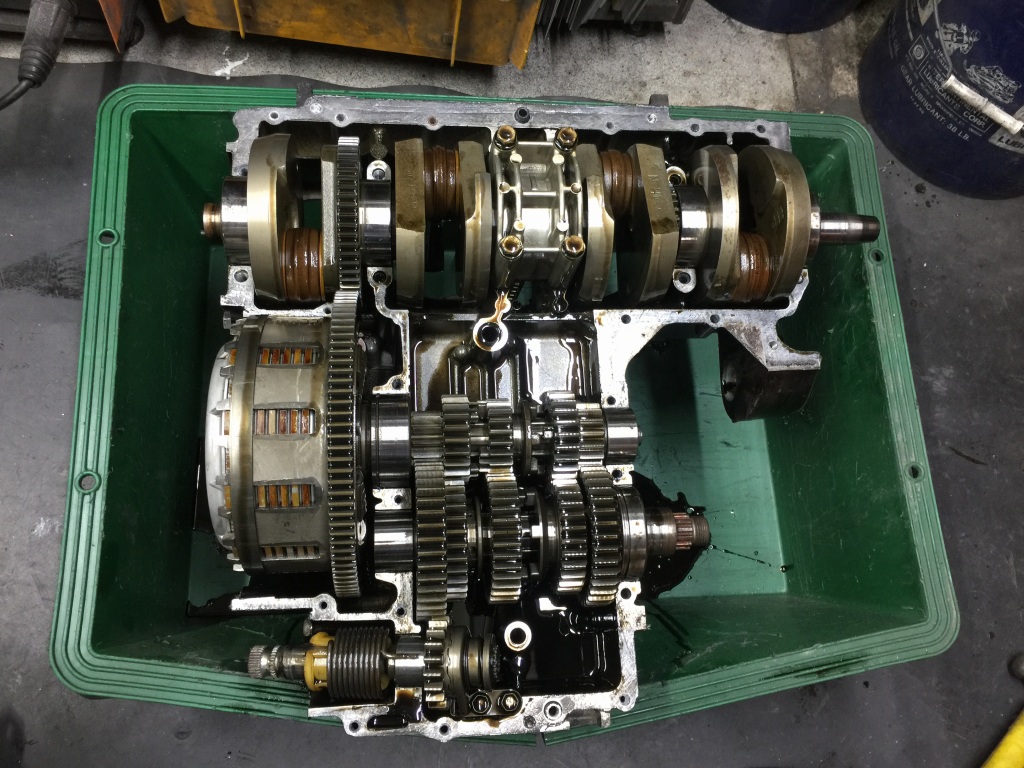

ロアーケースを外します。

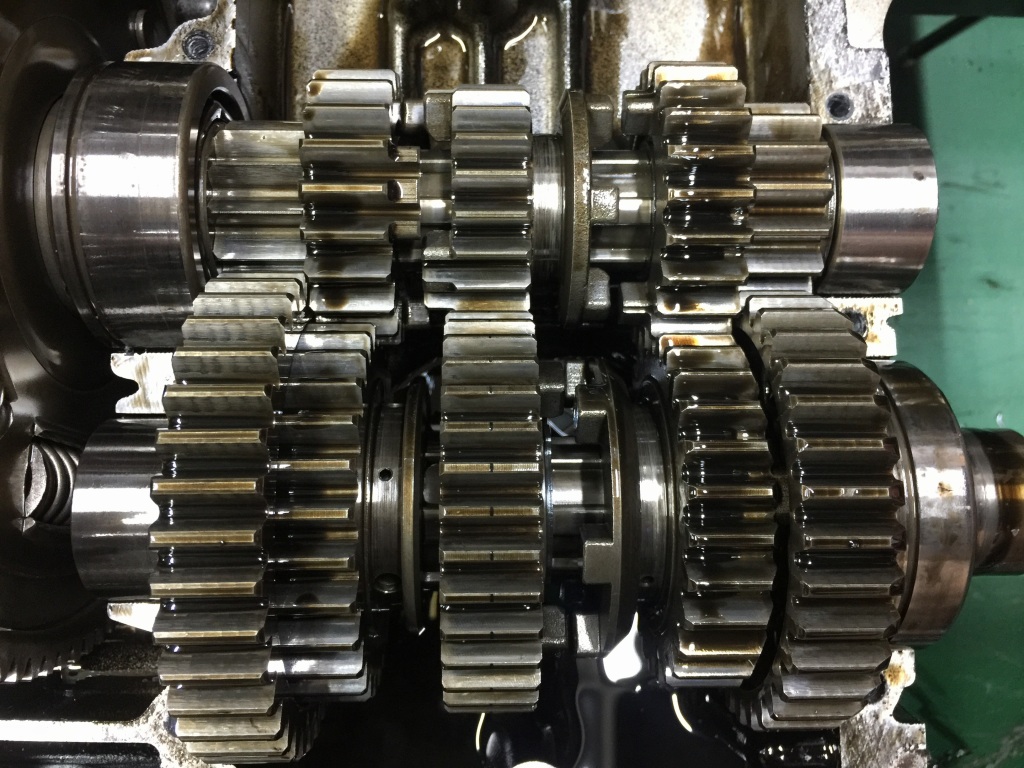

ミッションは、ギヤもドグも比較的きれいですね。

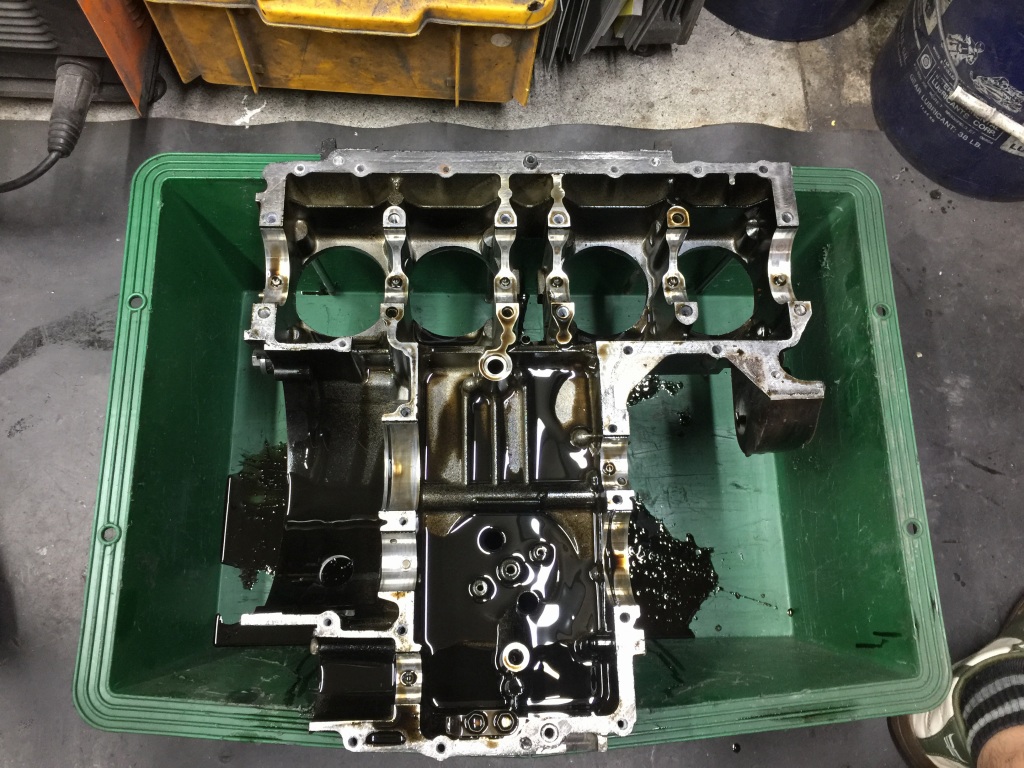

クランクとミッションを外します。

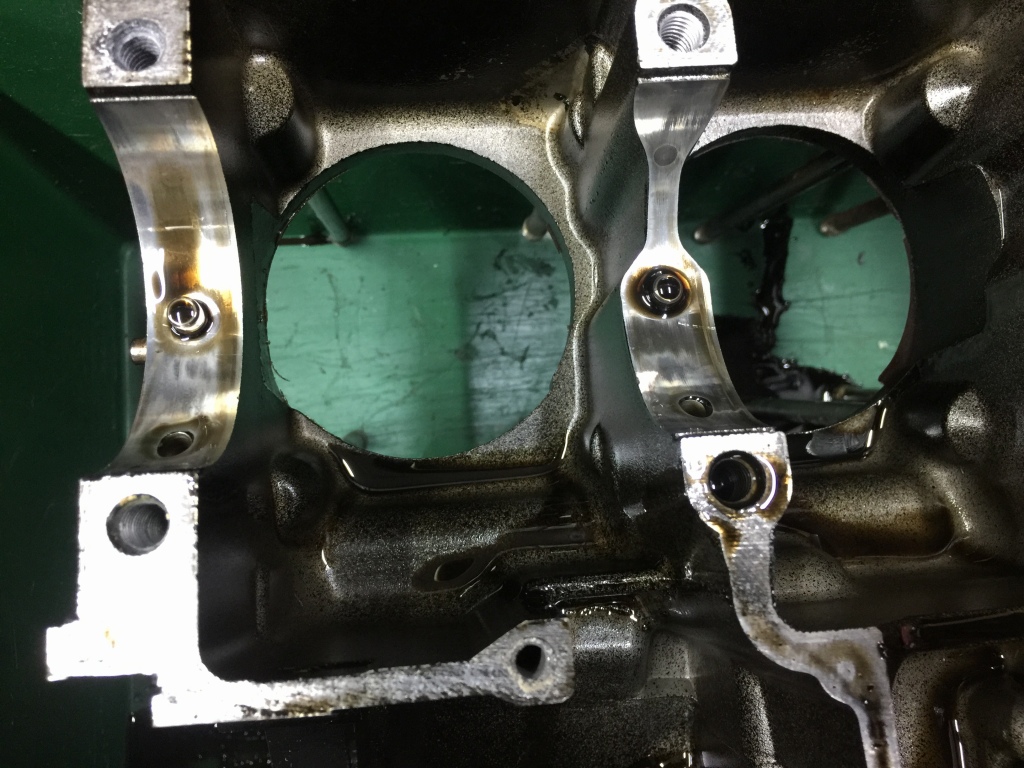

クランクのノックピン穴周辺のクラックは無いようです。

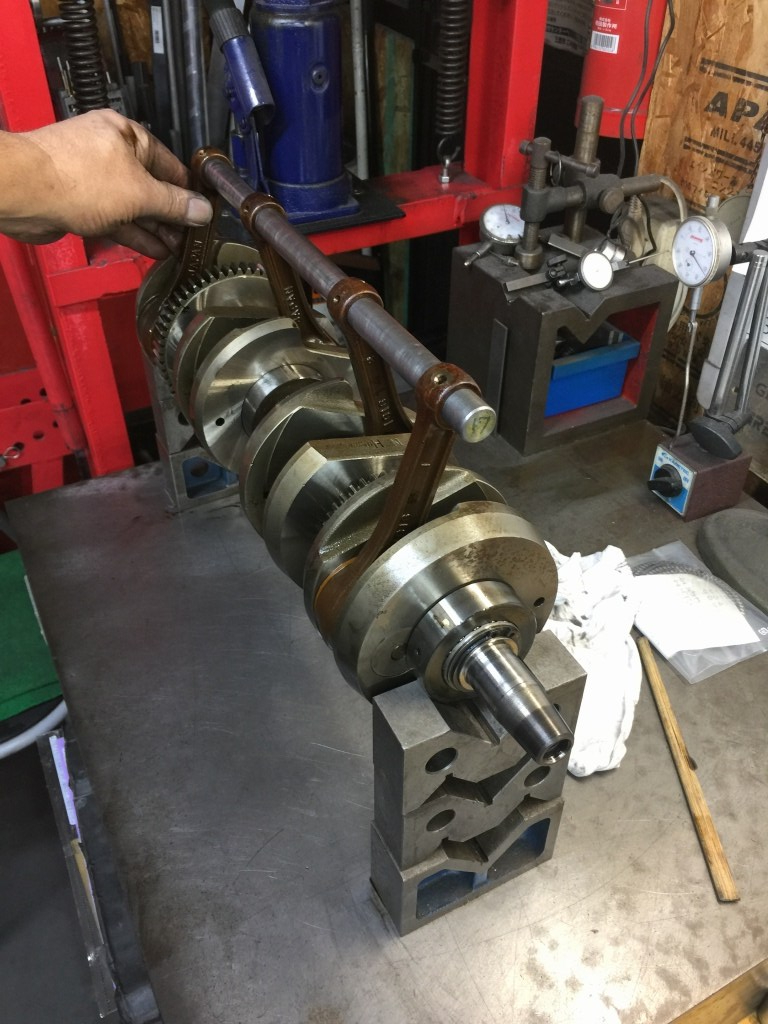

クランクを点検します。やや渋いですが点検棒が通るので、芯ズレは最小です。

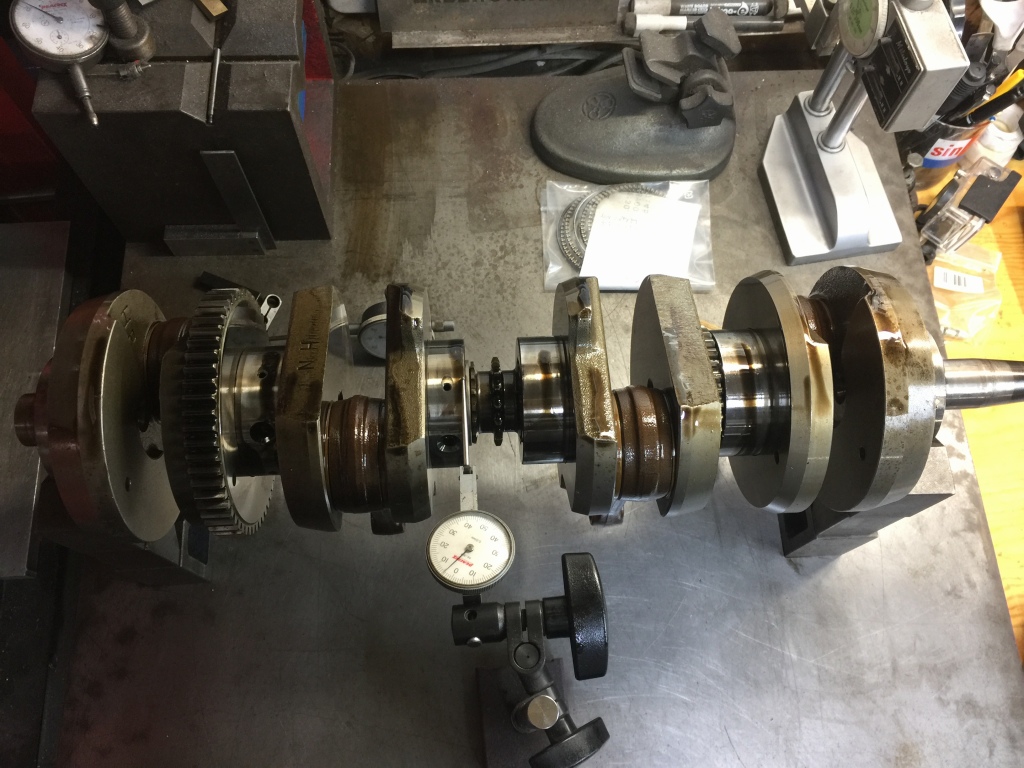

振れを計測します。0.04ミリなので非常にいい状態です。各ベアリングもスムーズです。

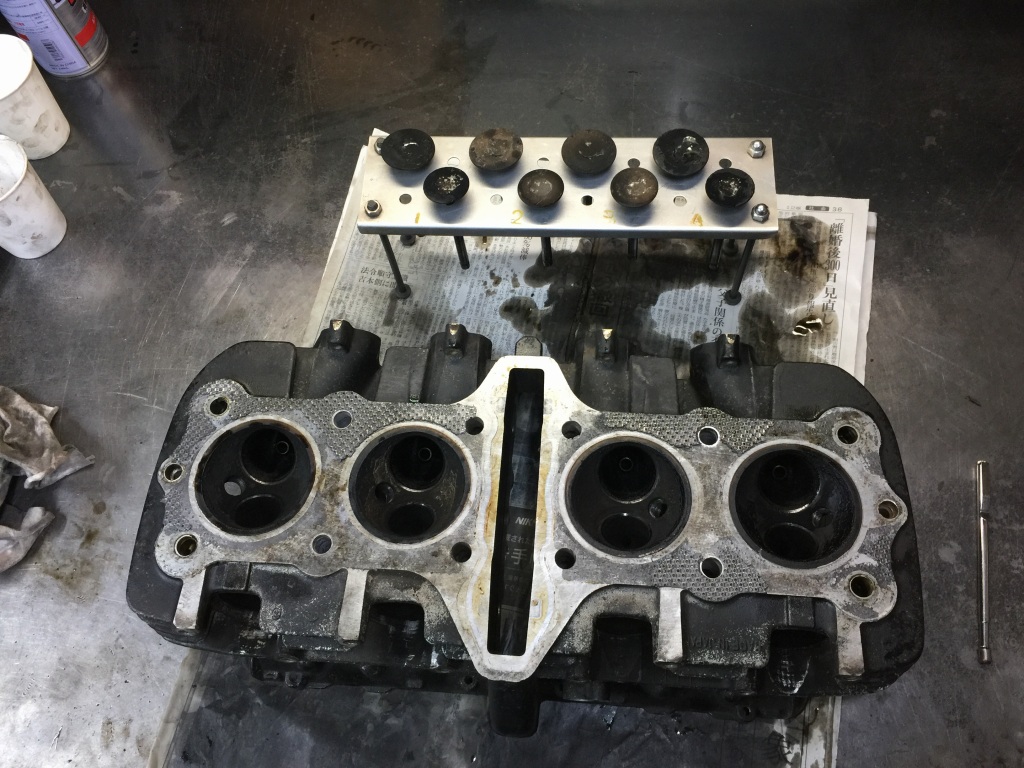

続いてヘッドの分解です。バルブを外します。ガイドのガタは少なめです。燃焼室のカーボンはかなり多めですね。

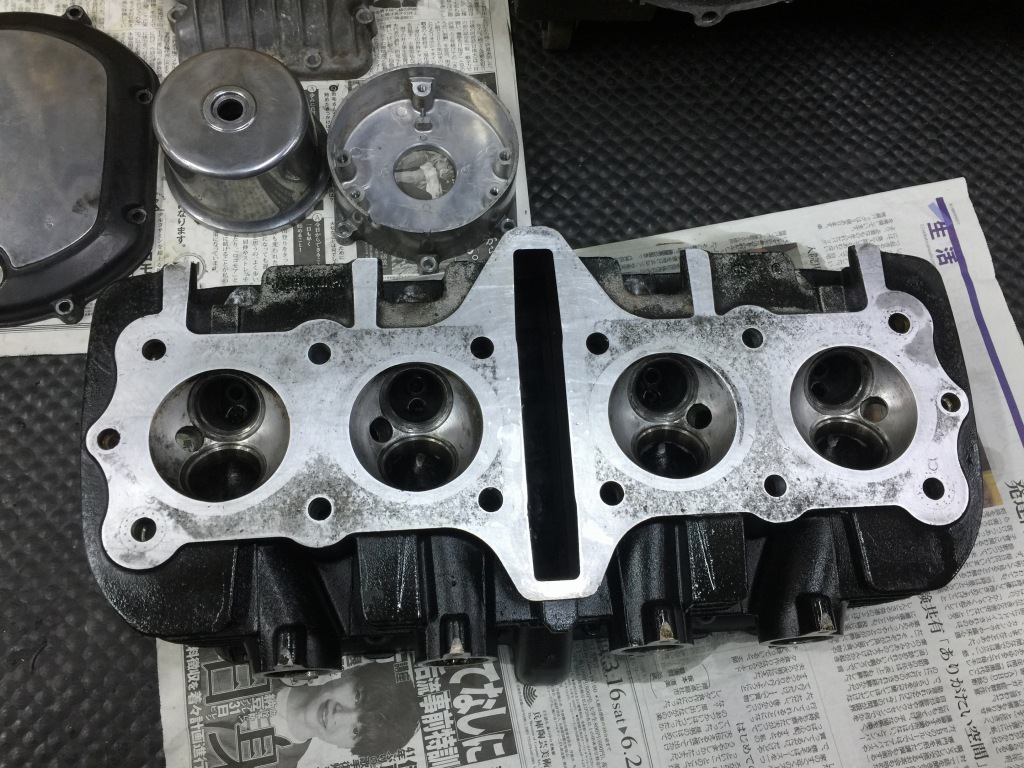

燃焼室とポートのカーボンを落とします。特に大きな損傷は見られません。

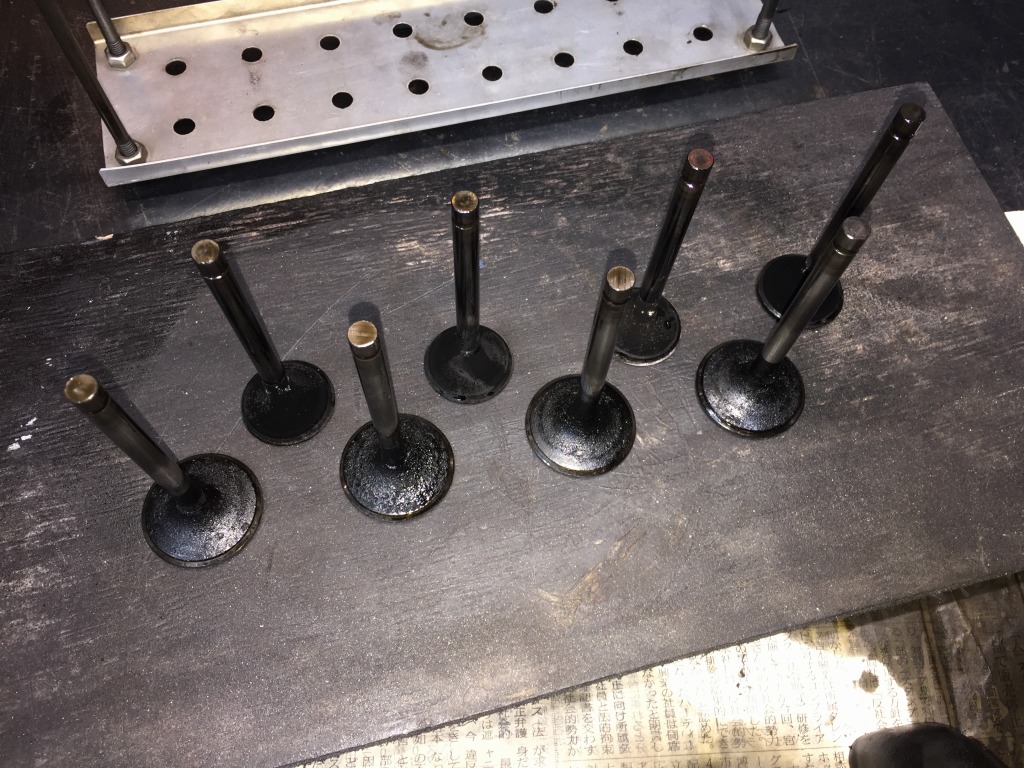

バルブのカーボンはこんな感じ。オイル下がりもだいぶ進行していたようです。

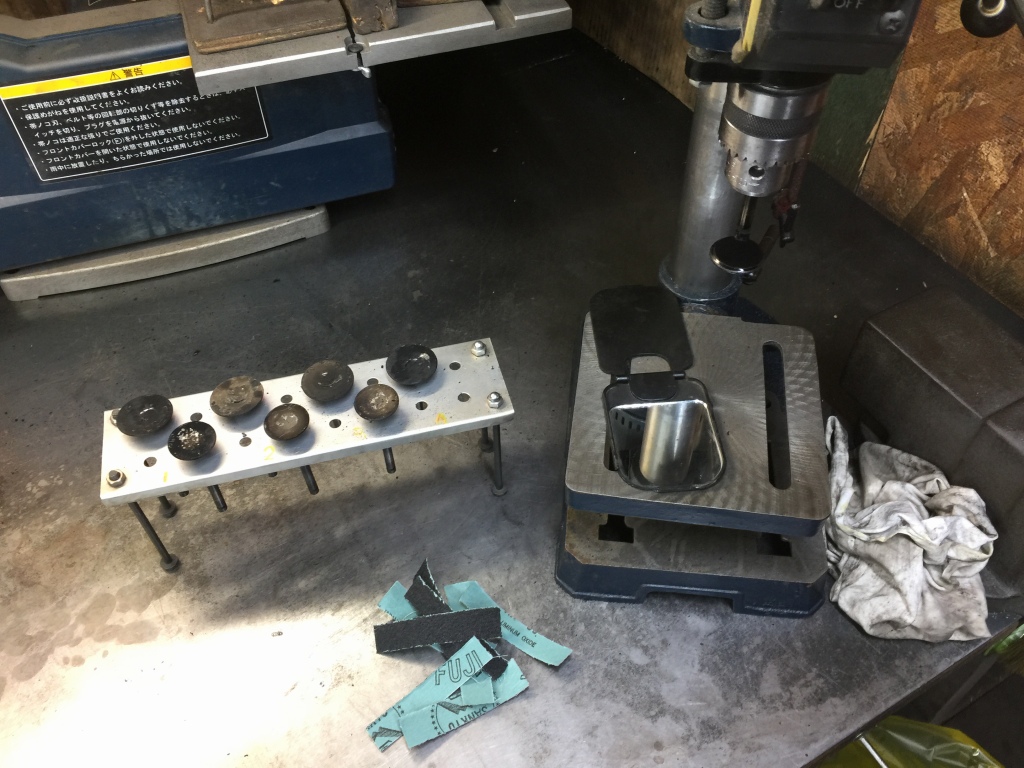

バルブをボール盤にくわえ、カーボンを落とします。

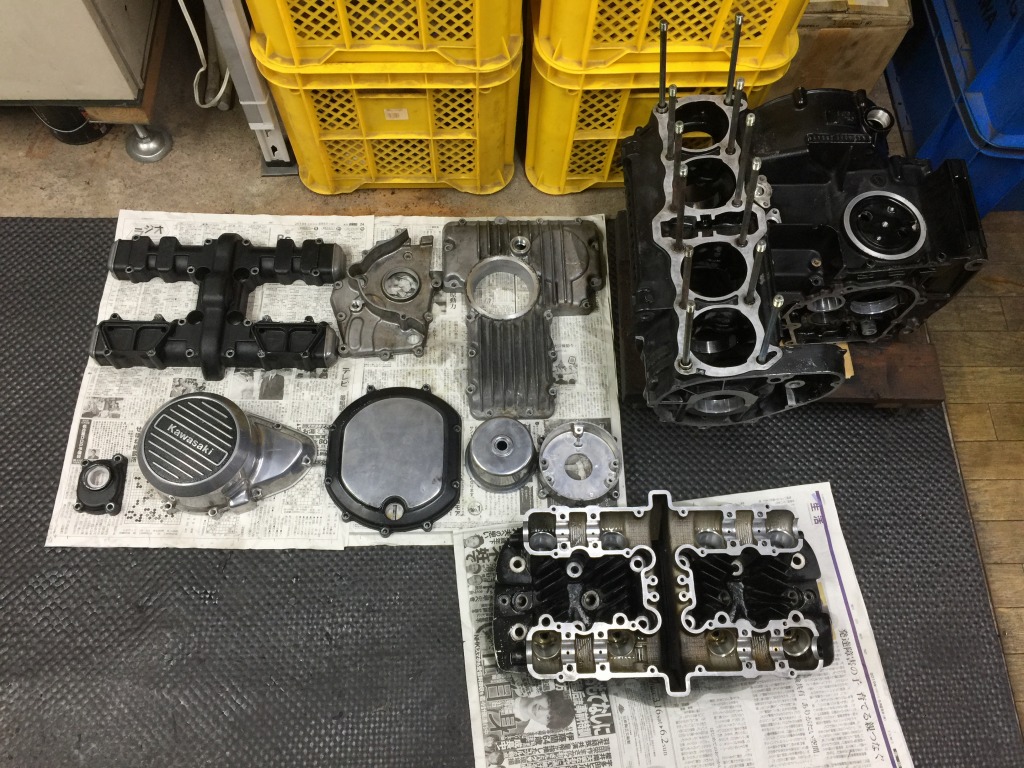

古いガスケットを剥がし、塗装とバフ掛けにだす準備をします。

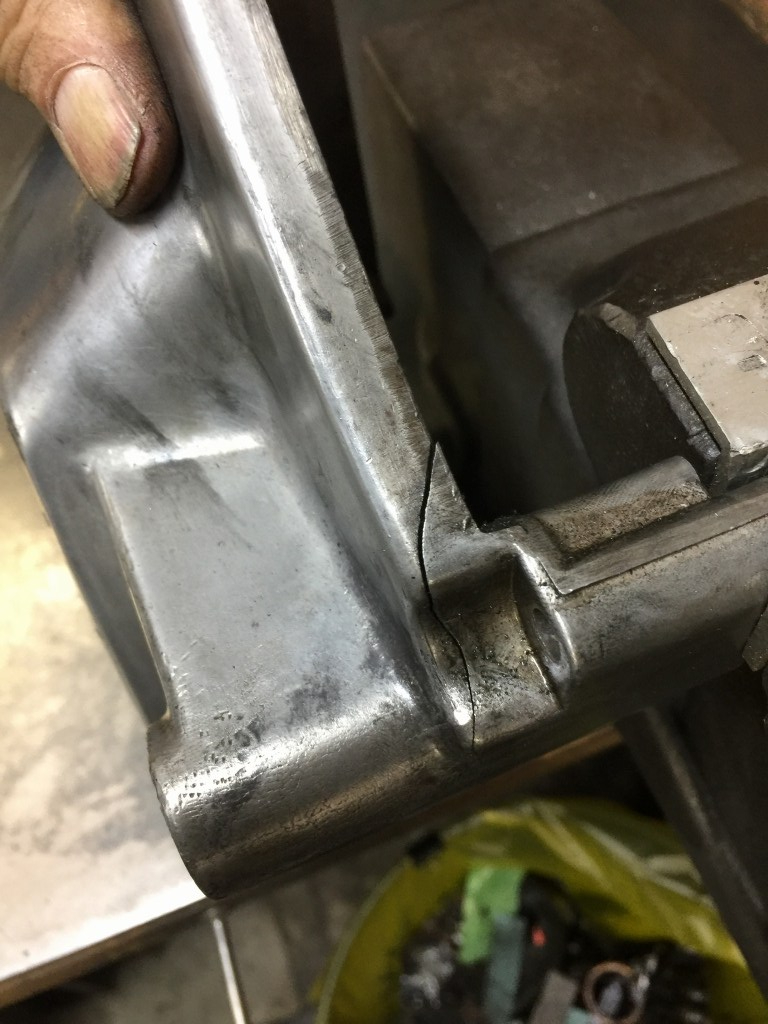

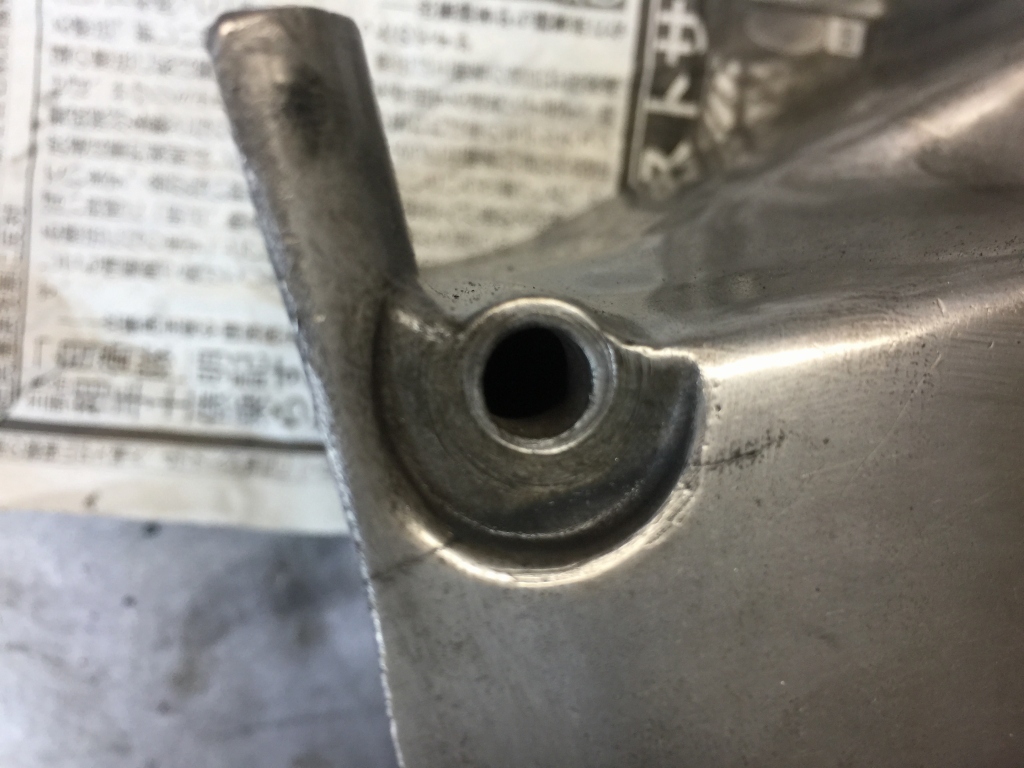

スプロケットカバーにクラックを発見しました。かなり進行しています。



クラックはもう1ヶ所ありました。

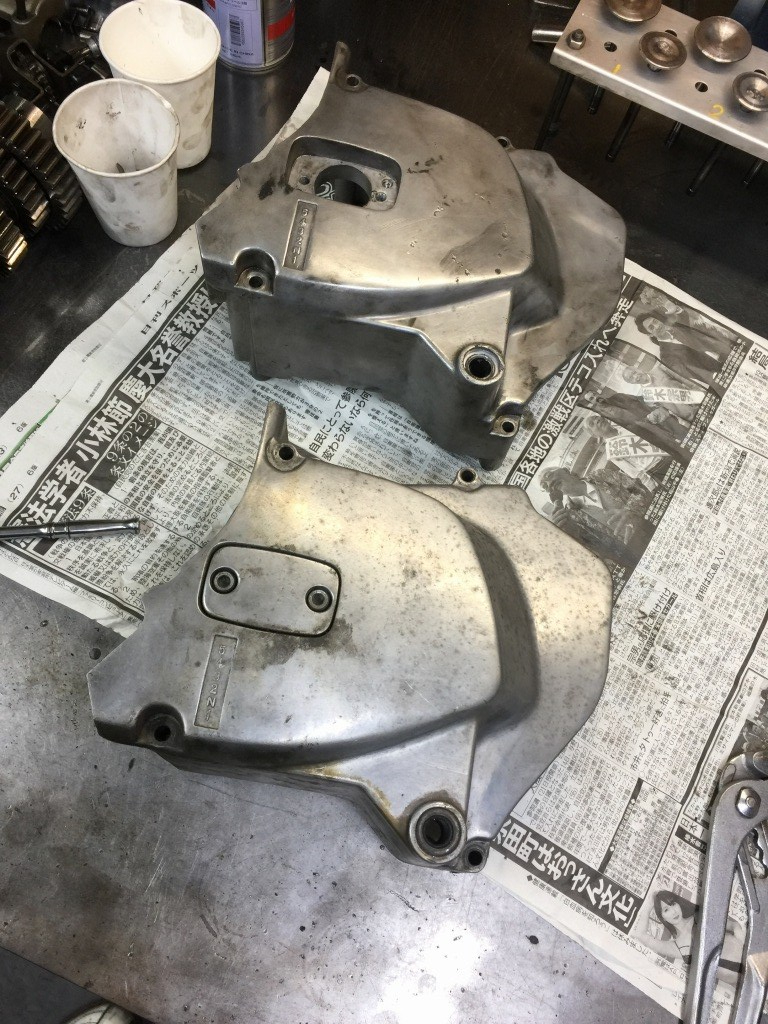

表面に傷もあるので、手持ちの別のカバーと交換します。
