Z1000Mk2 I.S様 フロントキャリパーのオーバーホール



フロントブレーキから時々異音がするので分解点検します。

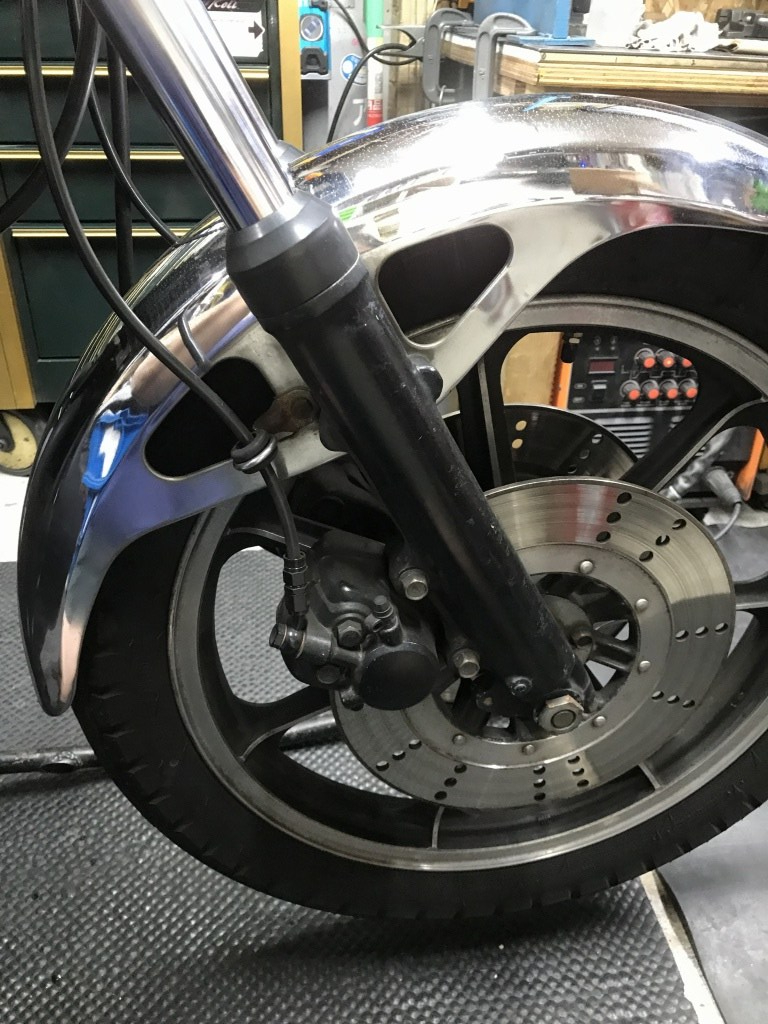

現状のフロントキャリパーはノーマルです。ホースはステンレスメッシュに変更されています。



マスターは納車時からこのブレンボになっていたとのこと。リザーバータンクはかなり小型ですが社外品でしょうか。

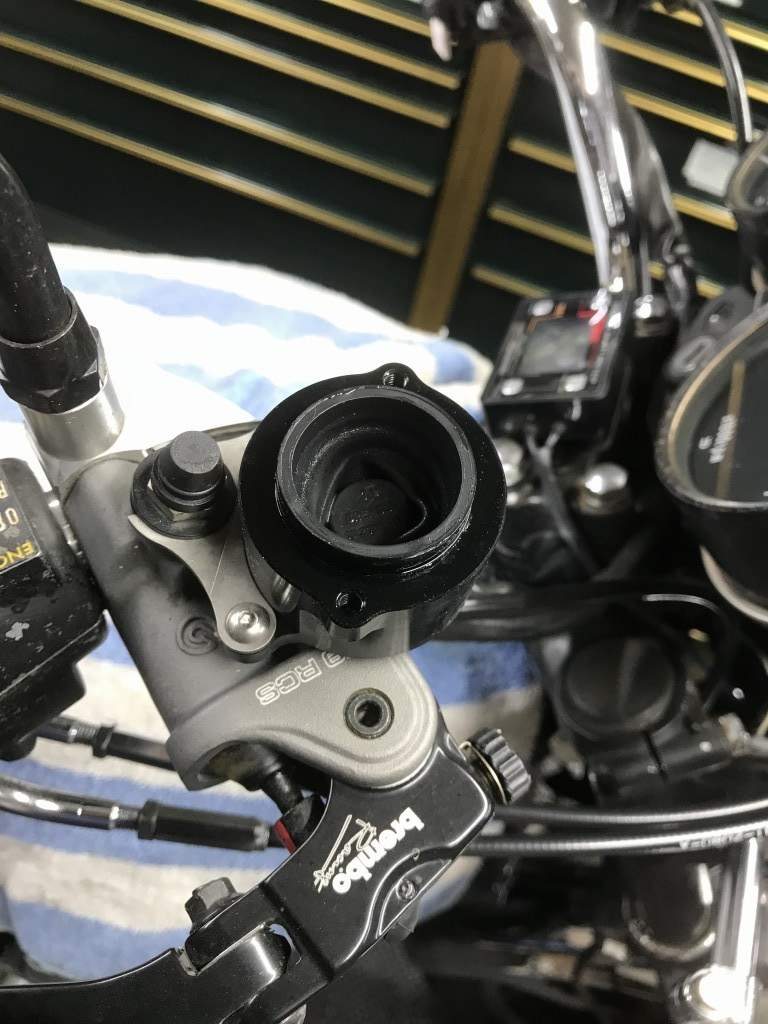

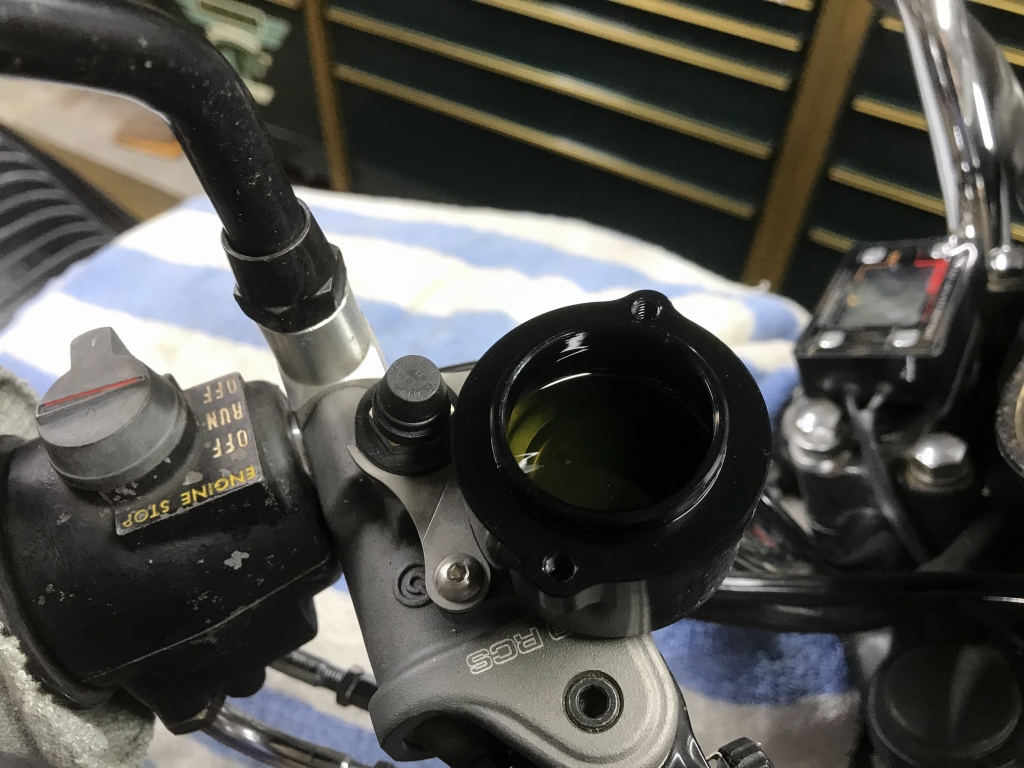

リザーバータンクのキャップを開けると、内部のダイヤフラムは大きく落ち込んでいます。



ダイヤフラムを外すと、ブレーキフルードはかなり少ない量しか入っていません。パッドがかなり摩耗しているのでしょうか。



ブレーキレバーのタッチは柔らかく、強く握るとグリップに届きそうです。



キャリパーを外します。

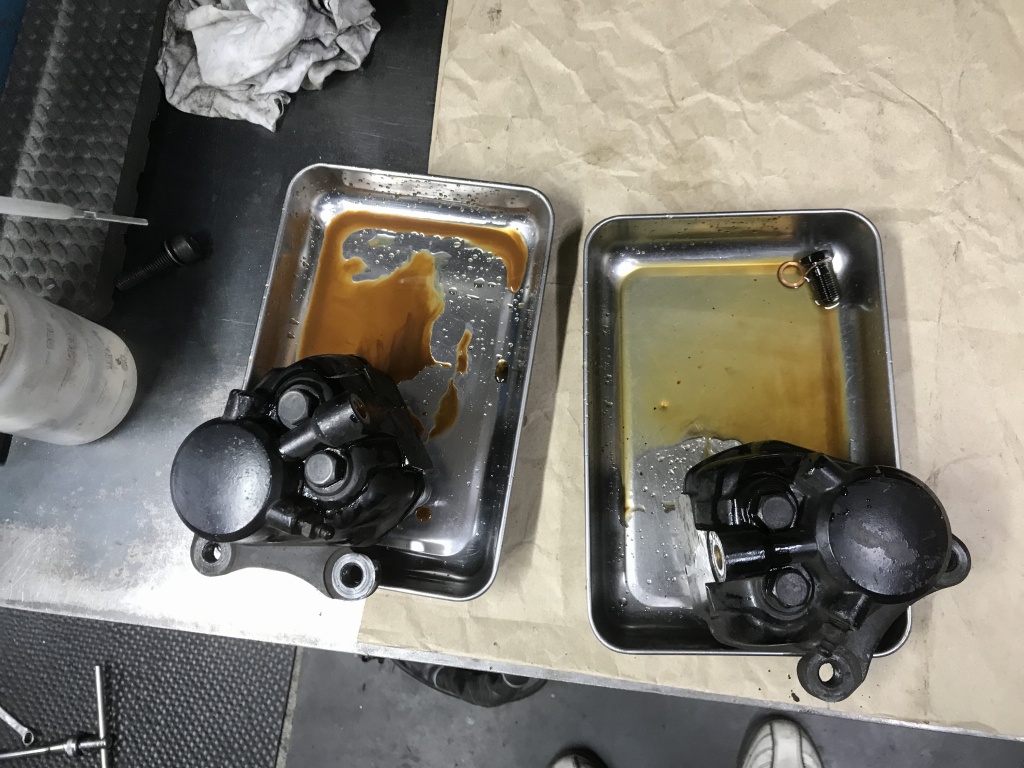

キャリパー側からでるフルードは、サビのような色になっています。

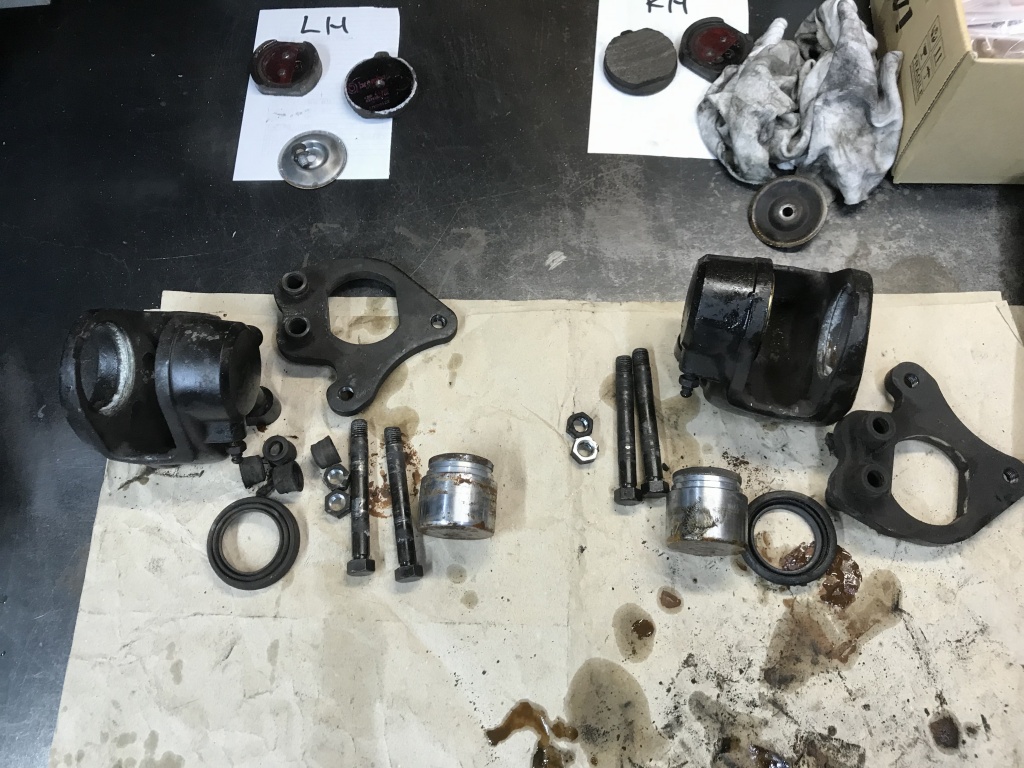

キャリパーを分解します。



フルードに混じったサビの原因は、やはりピストンのサビのようです。

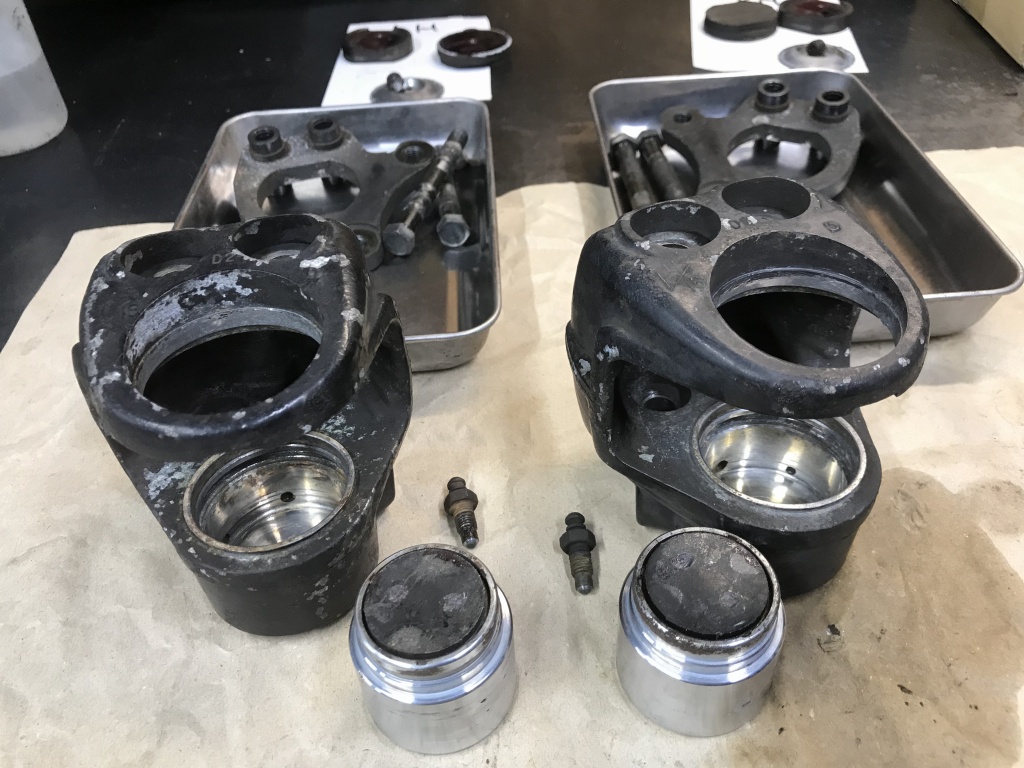

部品を洗浄し、更に点検します。ピストンのメッキはほとんど無事なので問題無いようです。

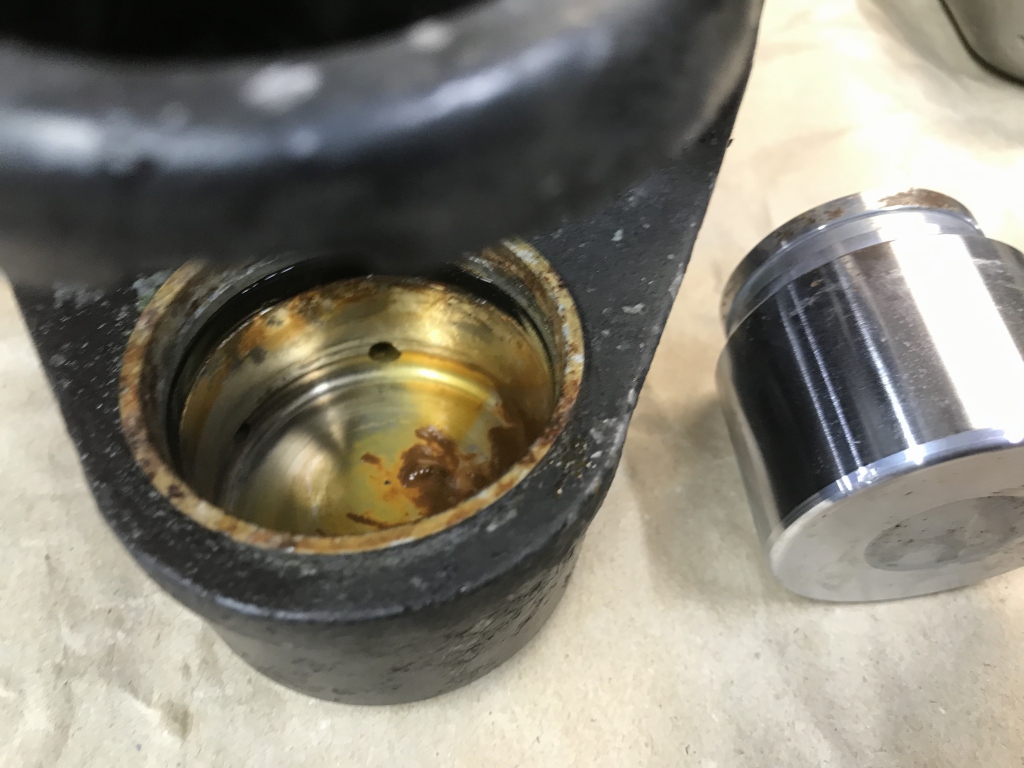

シリンダー内を点検します。腐食は出ていますが特に酷くは無いようです。



反対側も同様です。

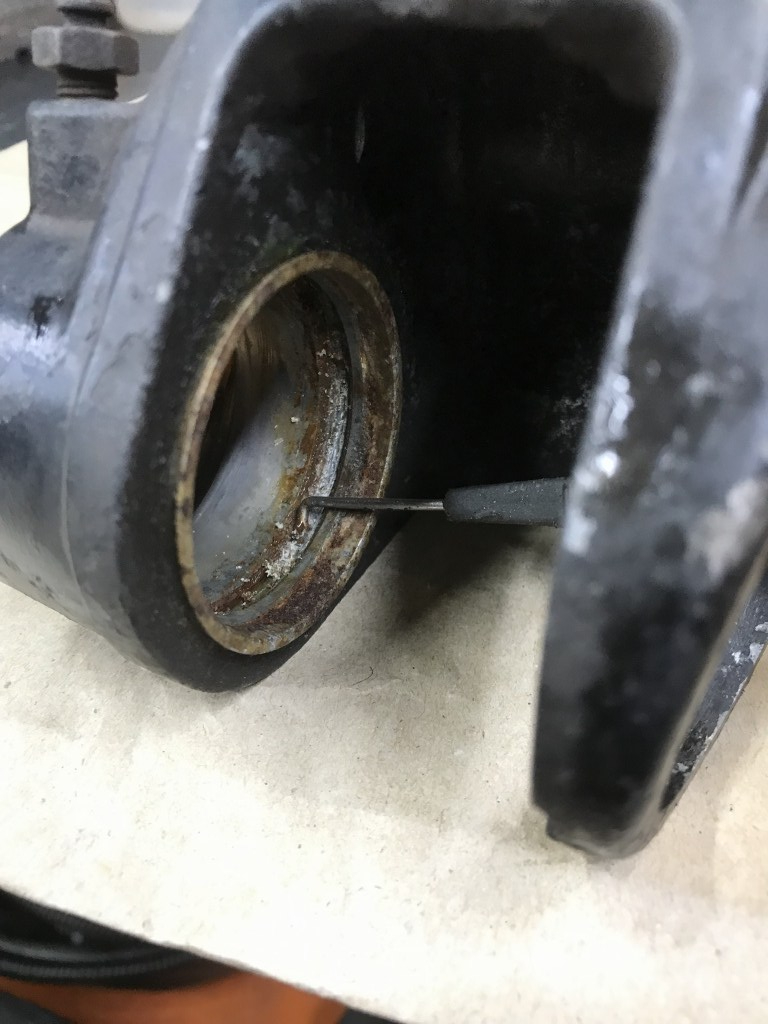

ピストンシールを外し、溝内の固着物を取り除きます。



再度洗浄し点検し、継続使用OKと判断しました。

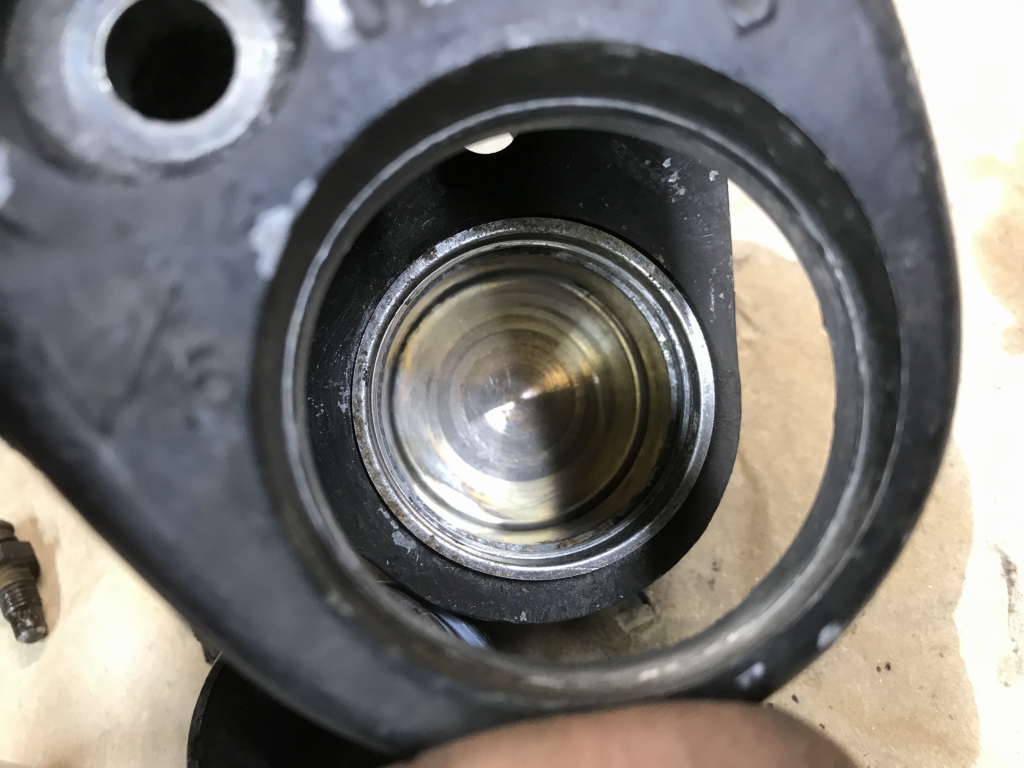

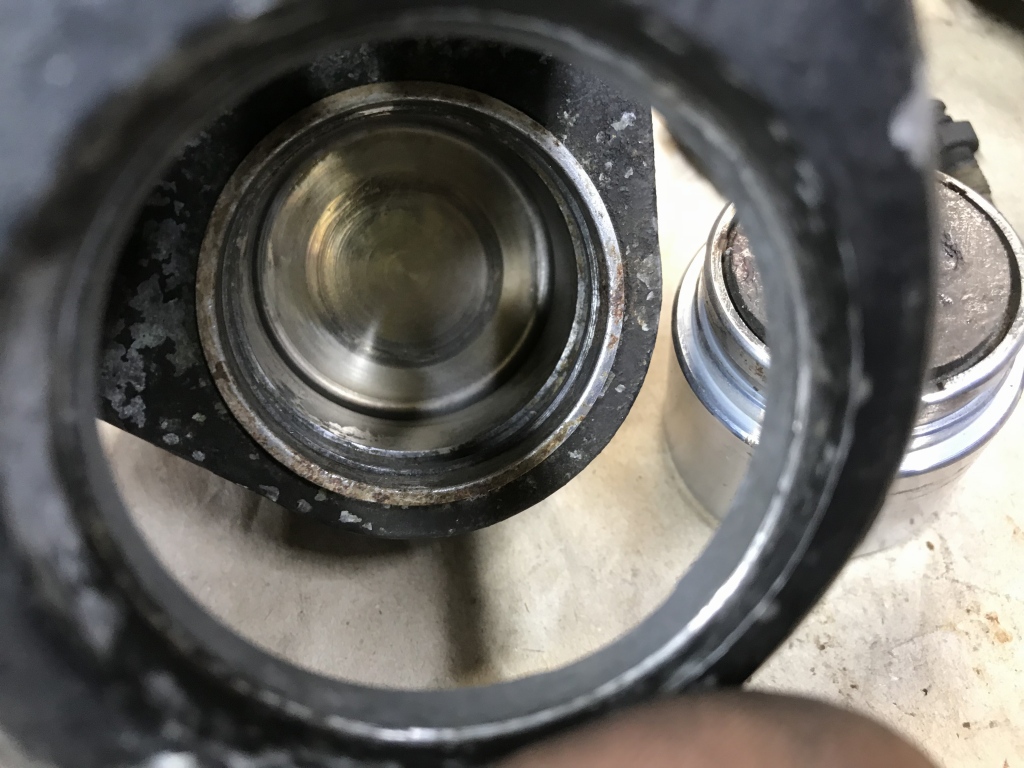

シリンダー内はこんな感じです。

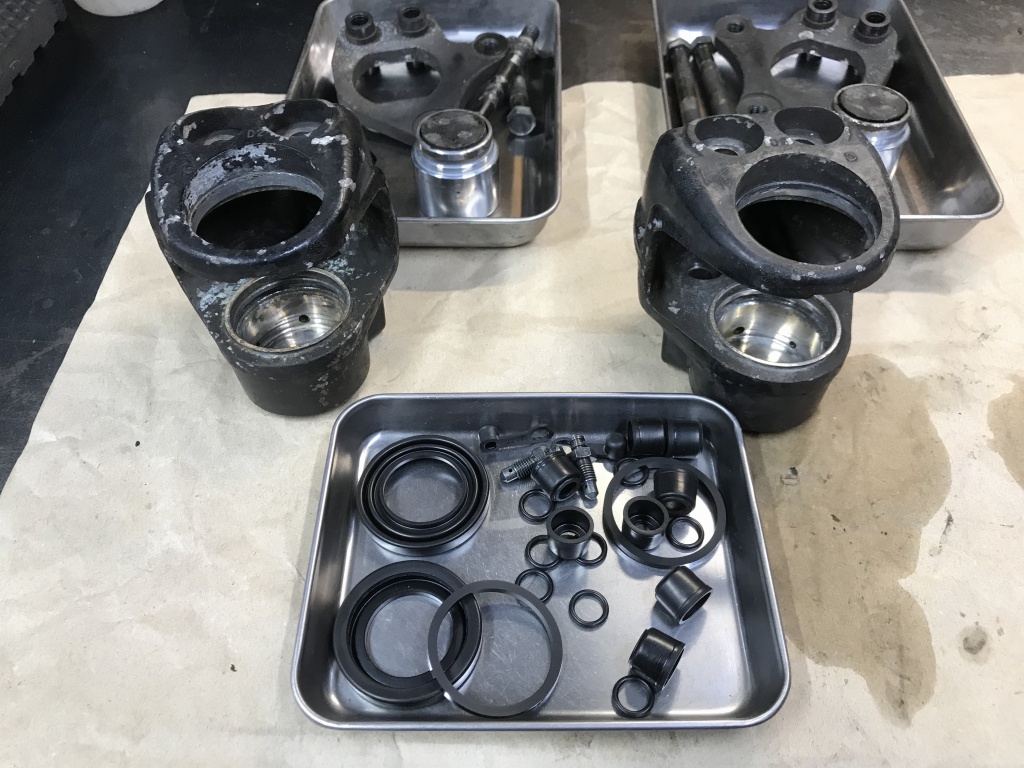

消耗品を交換します。



社外品のパッドは裏側にシムがリベット止めされており、平面のピストンにうまくなじまなかったようで、グラグラしていました。

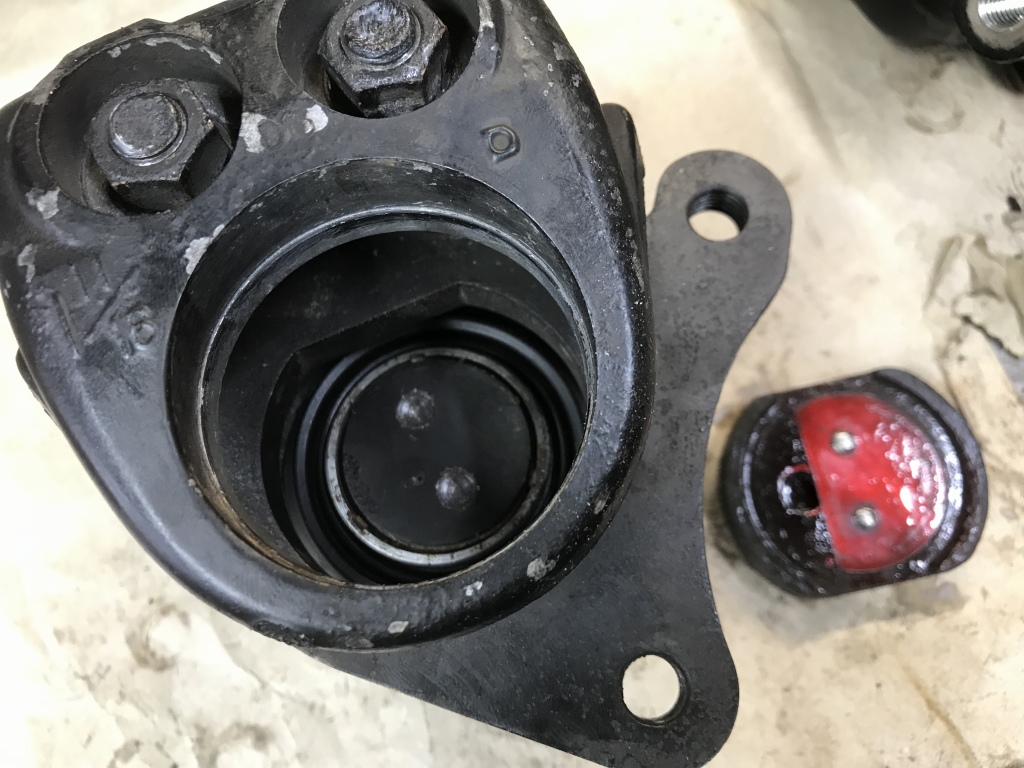

ピストン側のパッド当たり面に、ドリルで突起の逃げを作ります。



キャリパーを復元します。今度はパッドとピストンに隙間が空かなくなりました。これでレバーストロークも減り、剛性感も出るでしょう。

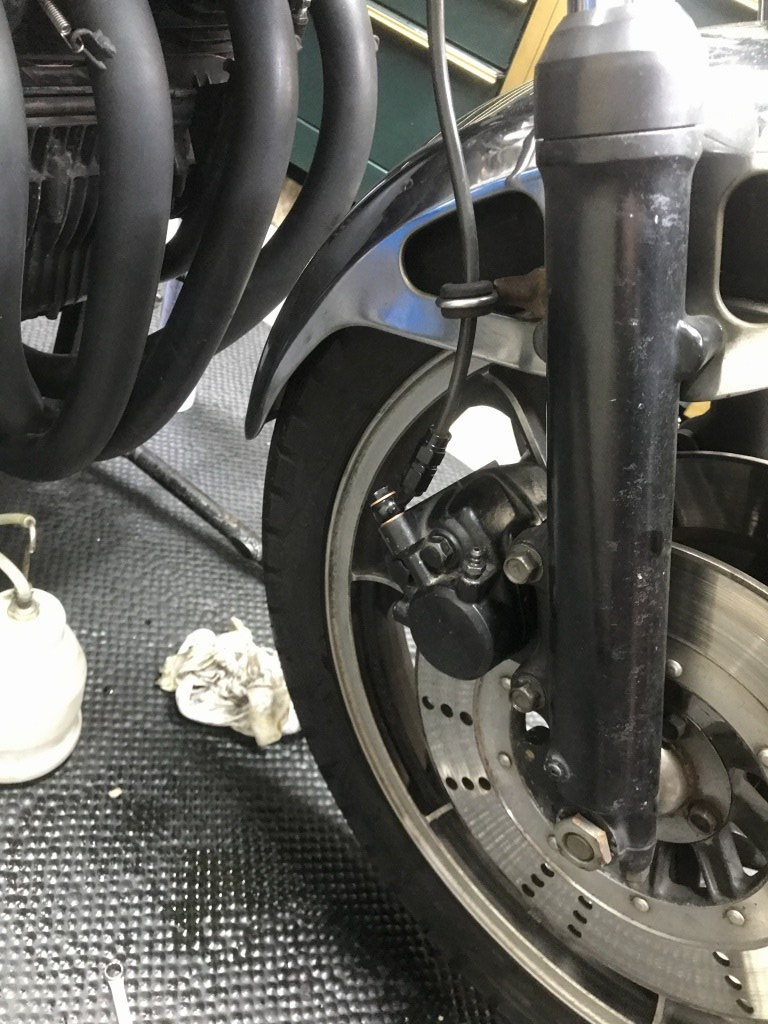

キャリパーを取り付けます。

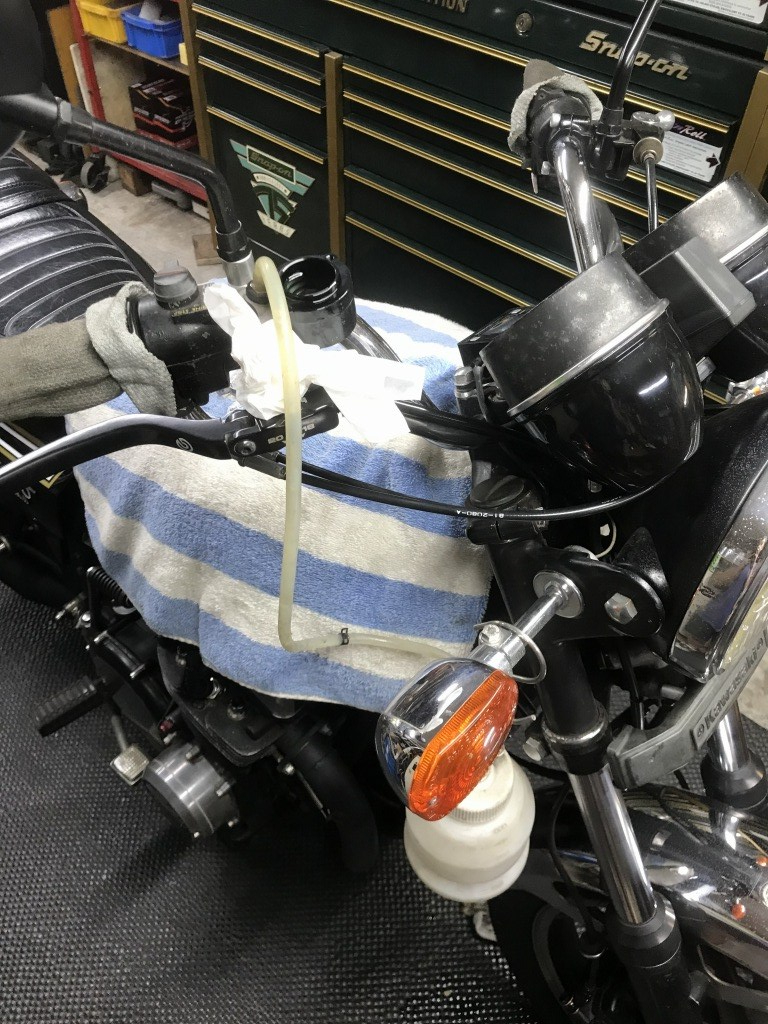

フルードを入れてエア抜きします。マスター側のブリーダーからも。

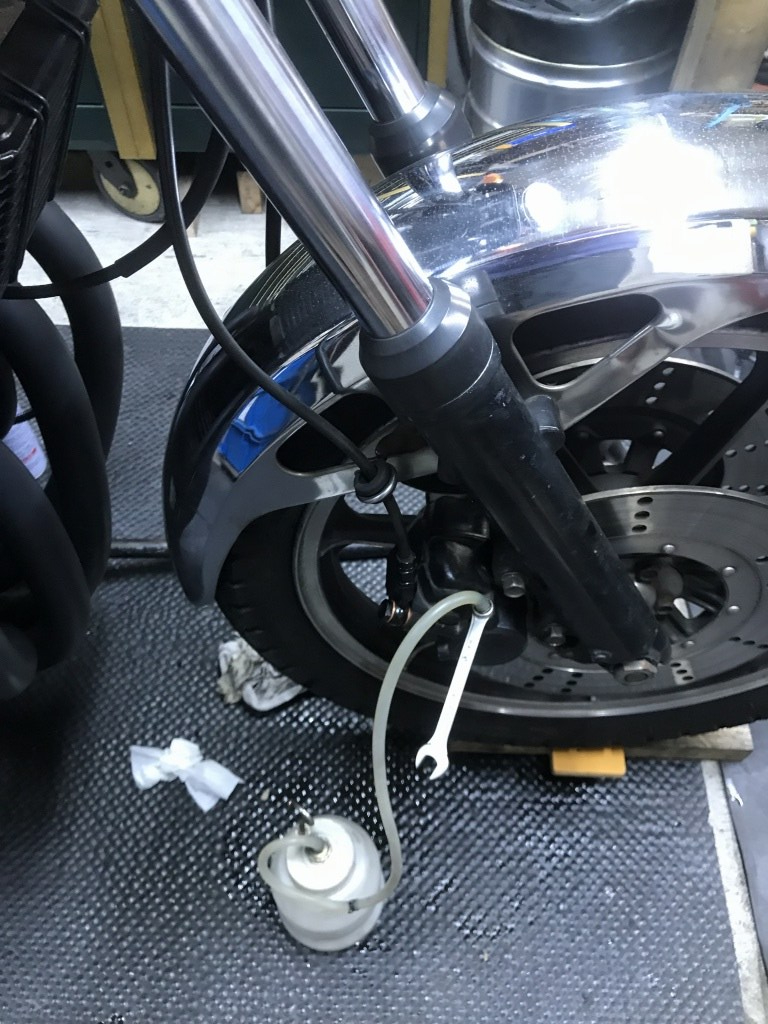

左右キャリパーのブリーダーからも。3ヶ所を行ったり来たりしつこくエア抜きします。

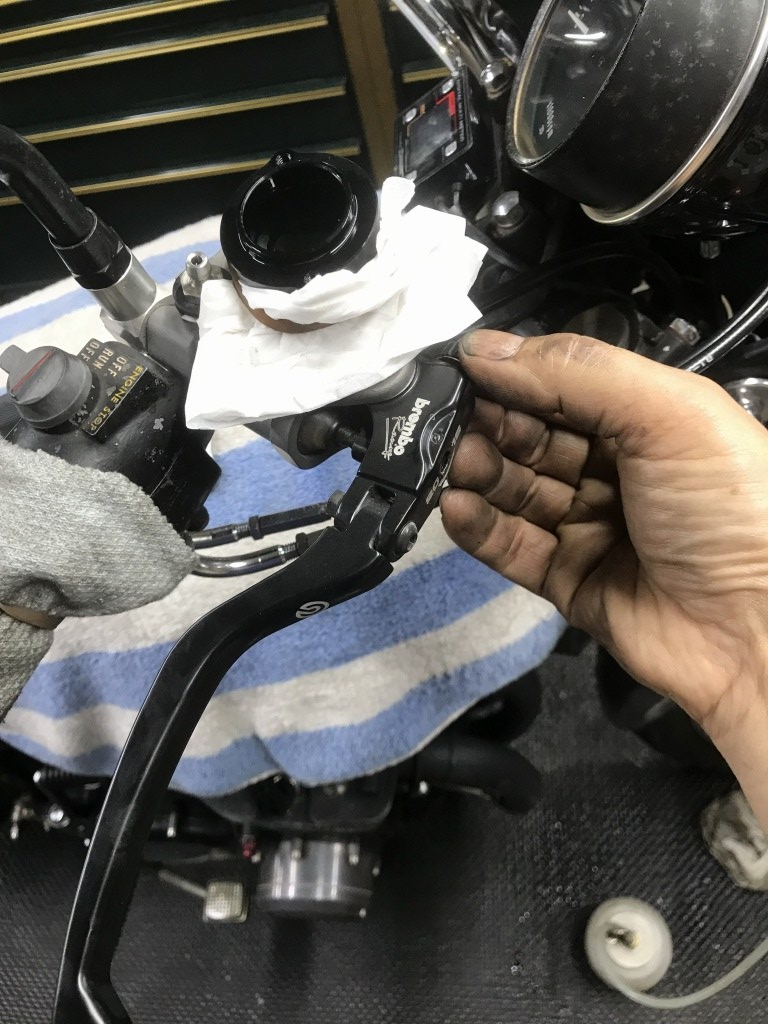

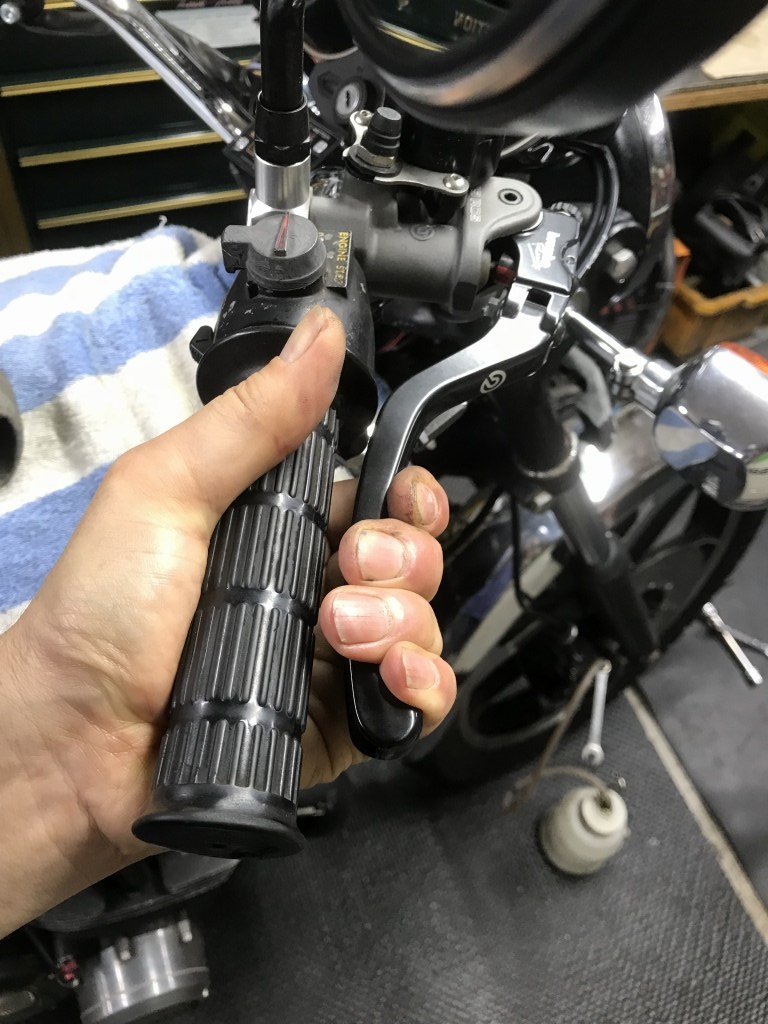

柔らかいタッチを改善しようと、レバー比を変更します。

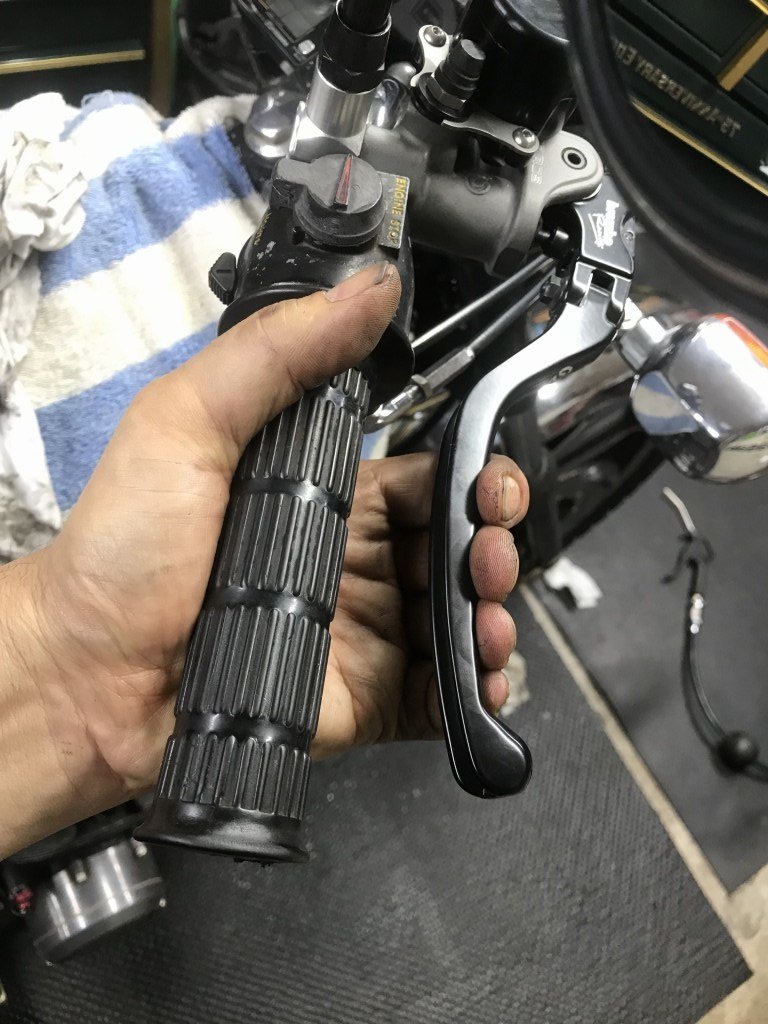

レバー高さも適正にアジャストします。



エア抜きとセットアップ完了です。今度はレバーのストロークは短く剛性感があり、コントロールしやすくなりました。



先日のエンジンオーバーホール後のキャブセッティングの際に、キャブの極低開度でのバラツキが少しあり、セッティングでは消せなかったのでプラグを新品交換してみます。

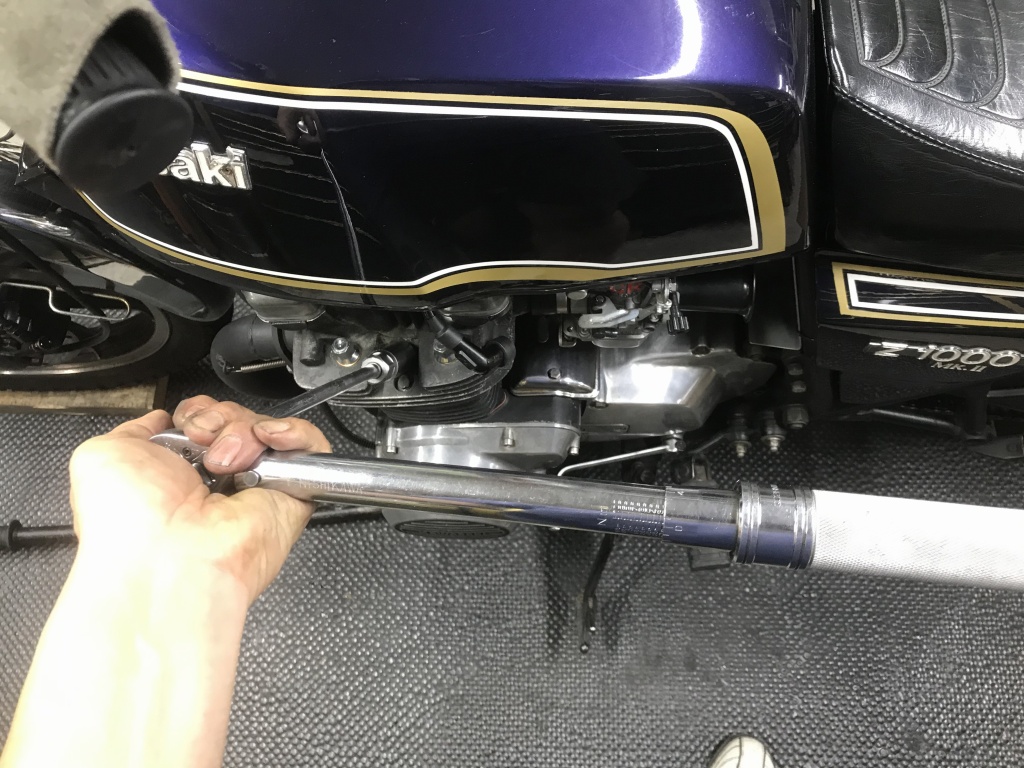

プラグの取り付けは極力トルクレンチを使います。旧車なのでプラグの脱着は相当な回数行われているので、ネジに負担の掛からないよう注意します。

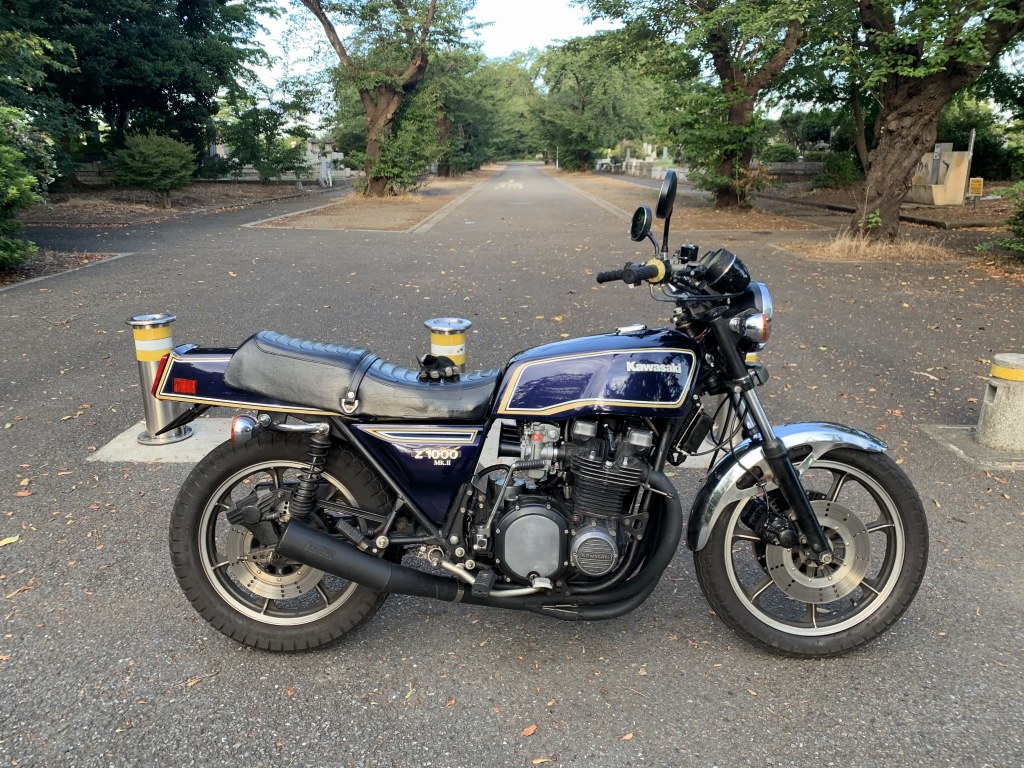

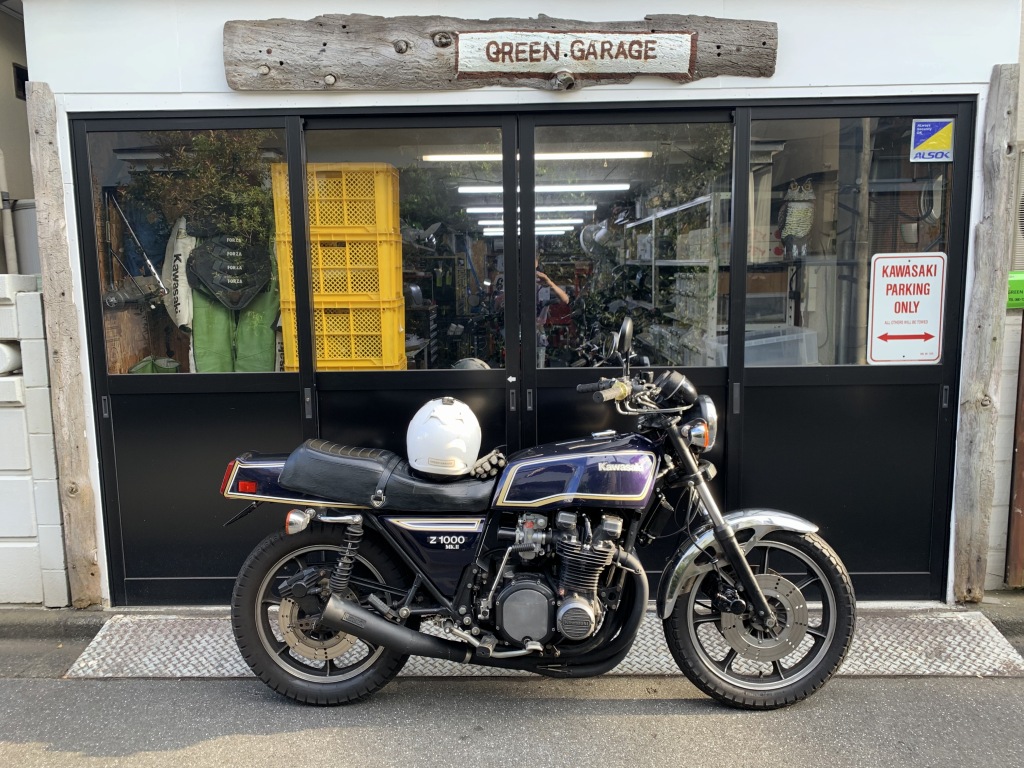

試運転します。



ブレーキのタッチは十分改善しました。エンジンも全域ストレス無く回るようになりました。スロットル極低開度のコントロール性も問題ありません。
