Z1000A2 S.T様 Z1サイドカバー取り付け



Z1000AにZ1サイドカバー取り付けのご依頼です。

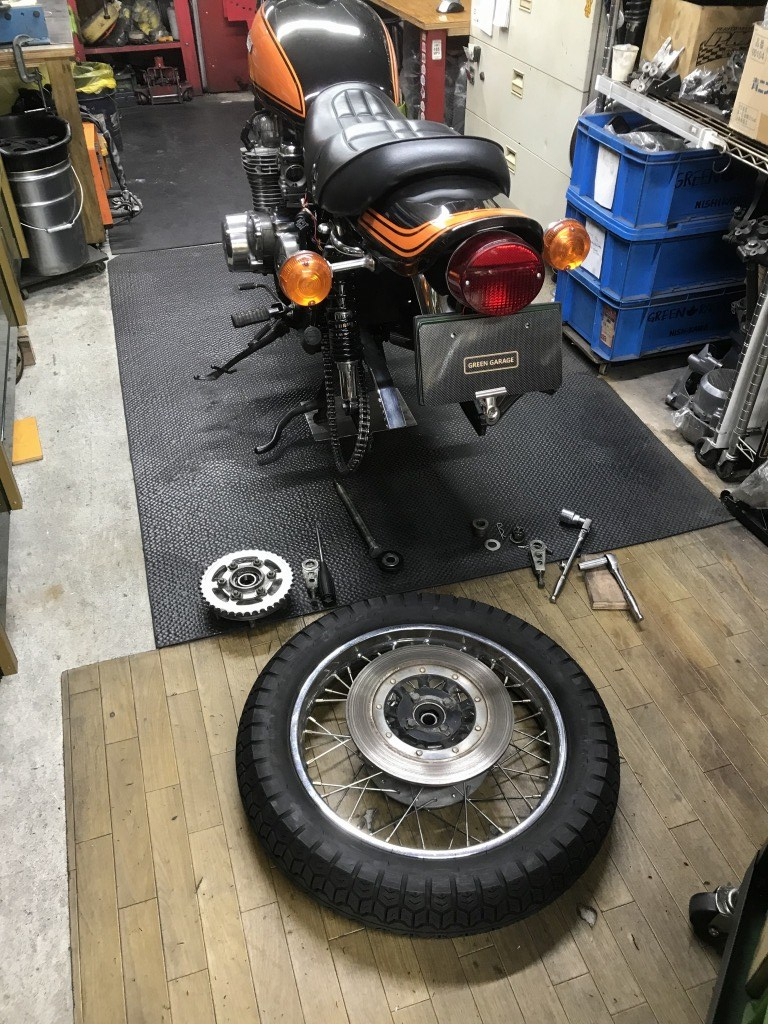

サイドカバーの前に、前後ローターも変更します。

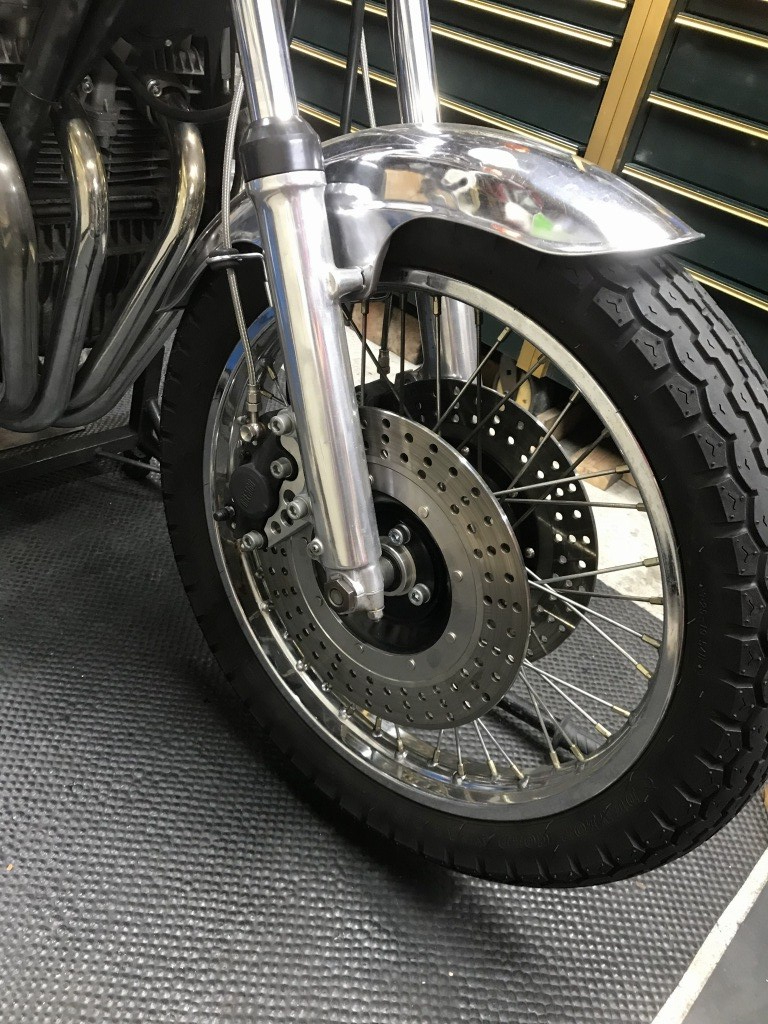

フロントは中古でお持ち込みのサンスター製Z1Rタイプに変更。

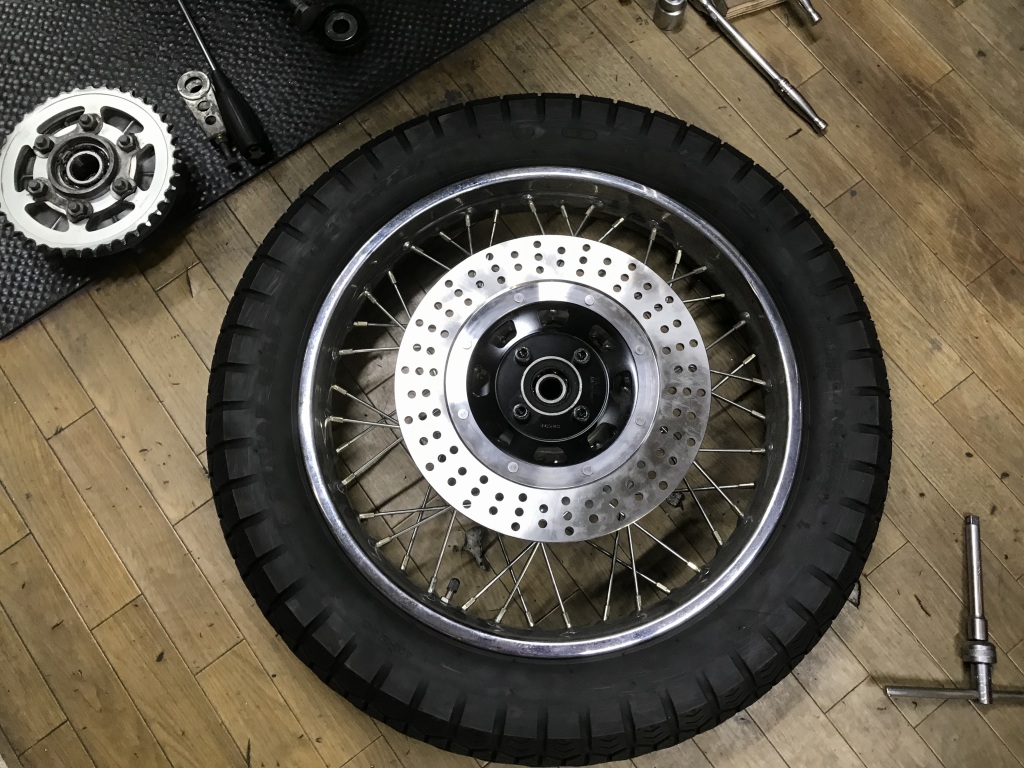

リヤは新品の同仕様に変更します。

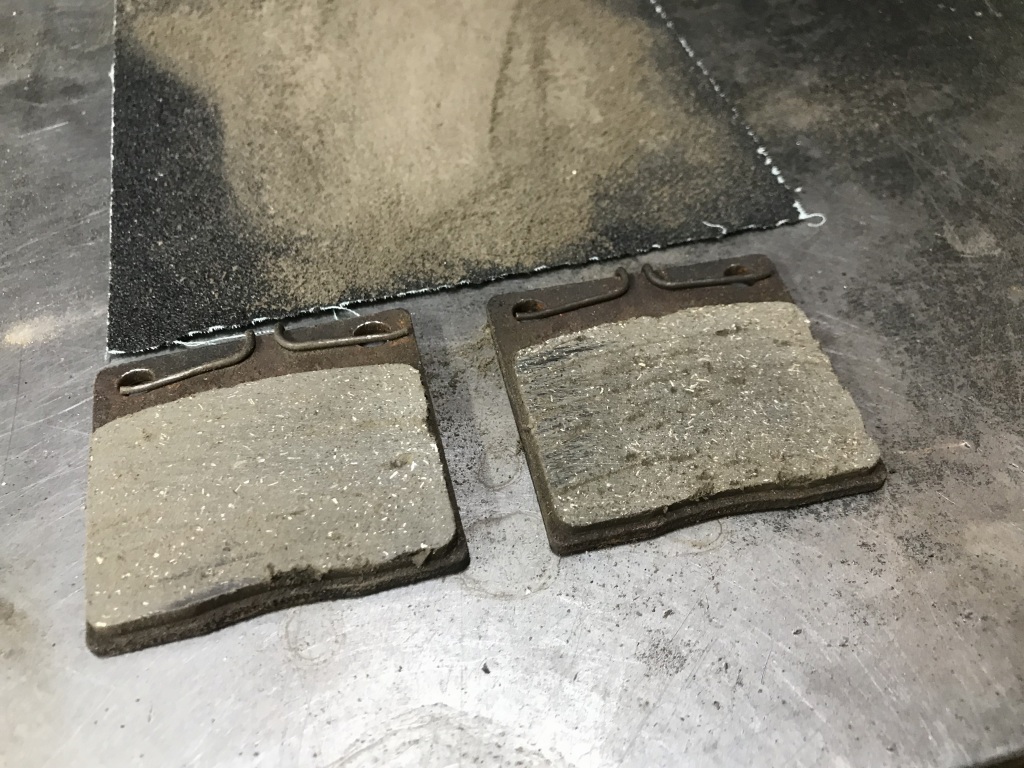

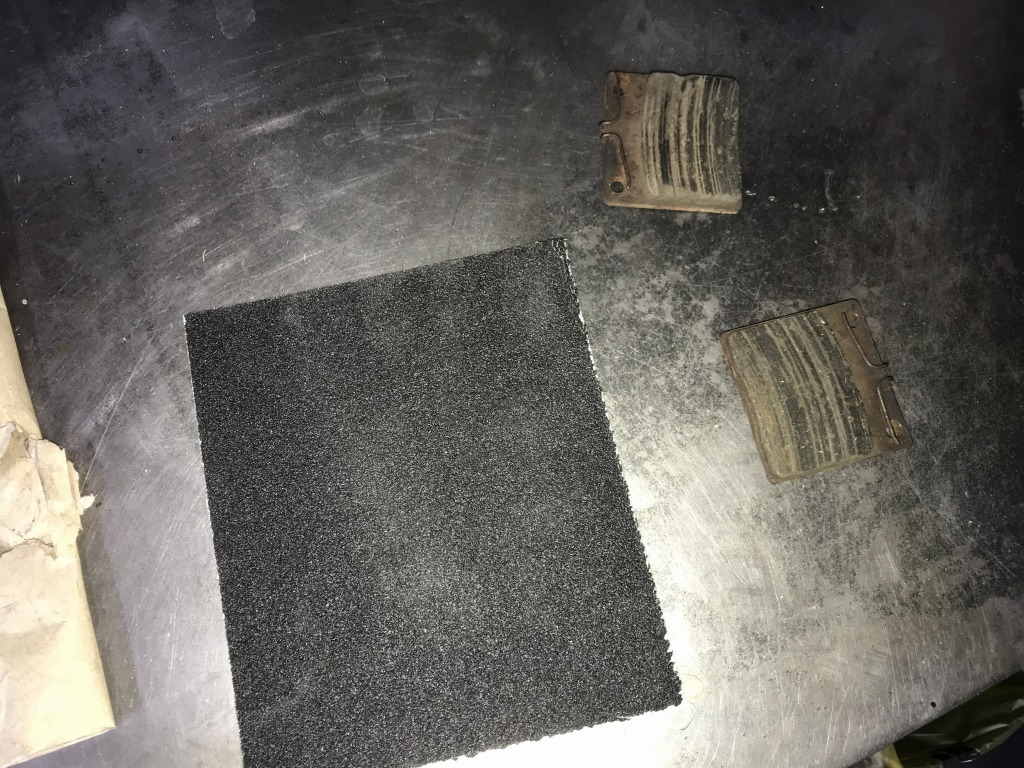

もとのパッドは酷くキズが付いているので、サンドペーパーで均します。



慣らし後はこちら。

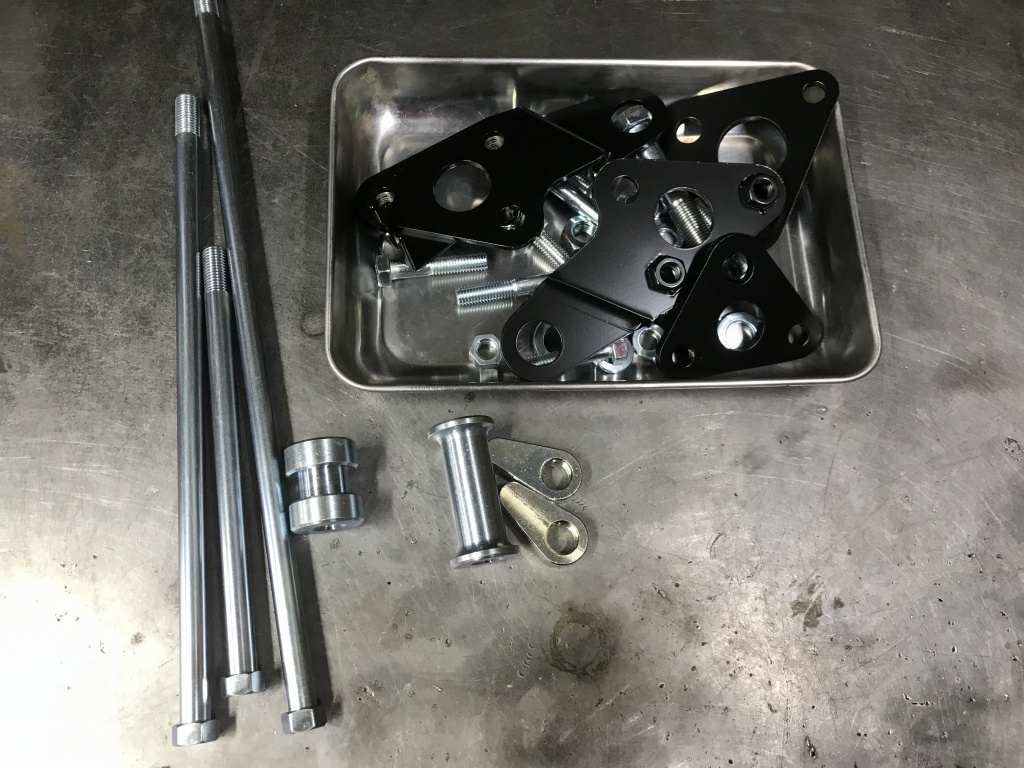

Z1サイドカバー取り付けに当たって、リヤ側のエンジンマウントブラケットをZ1タイプに変更する必要があります。ついでなので、マウントボルト共々PMC製の新品に交換することに。

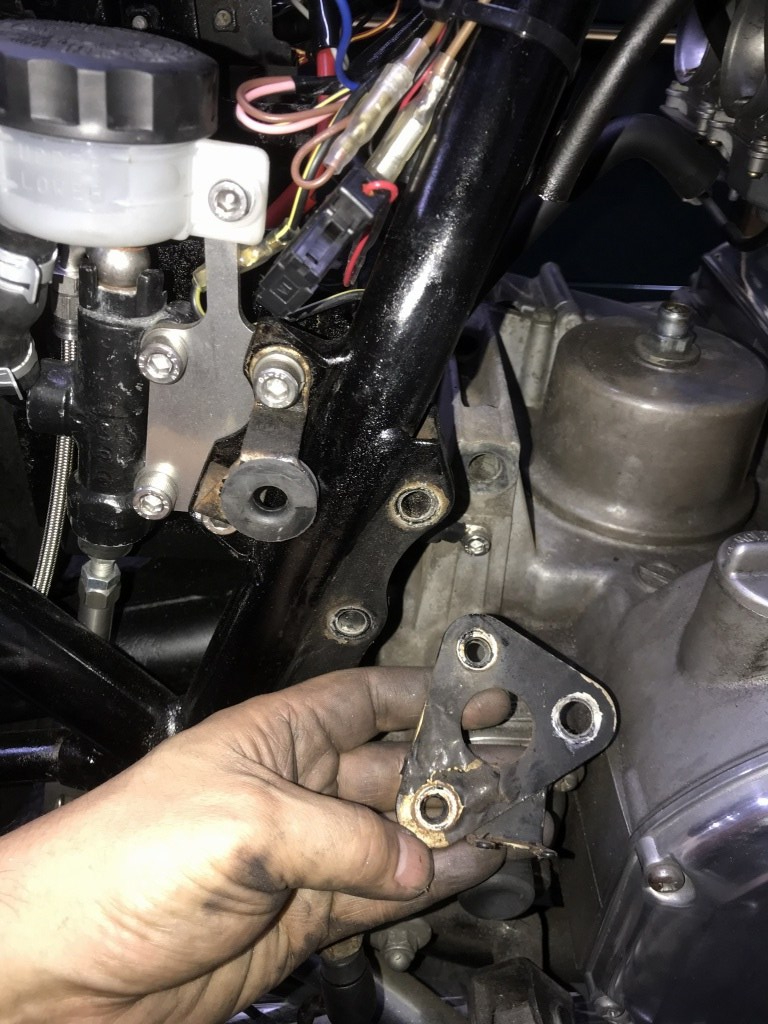

ブラケットを交換します。

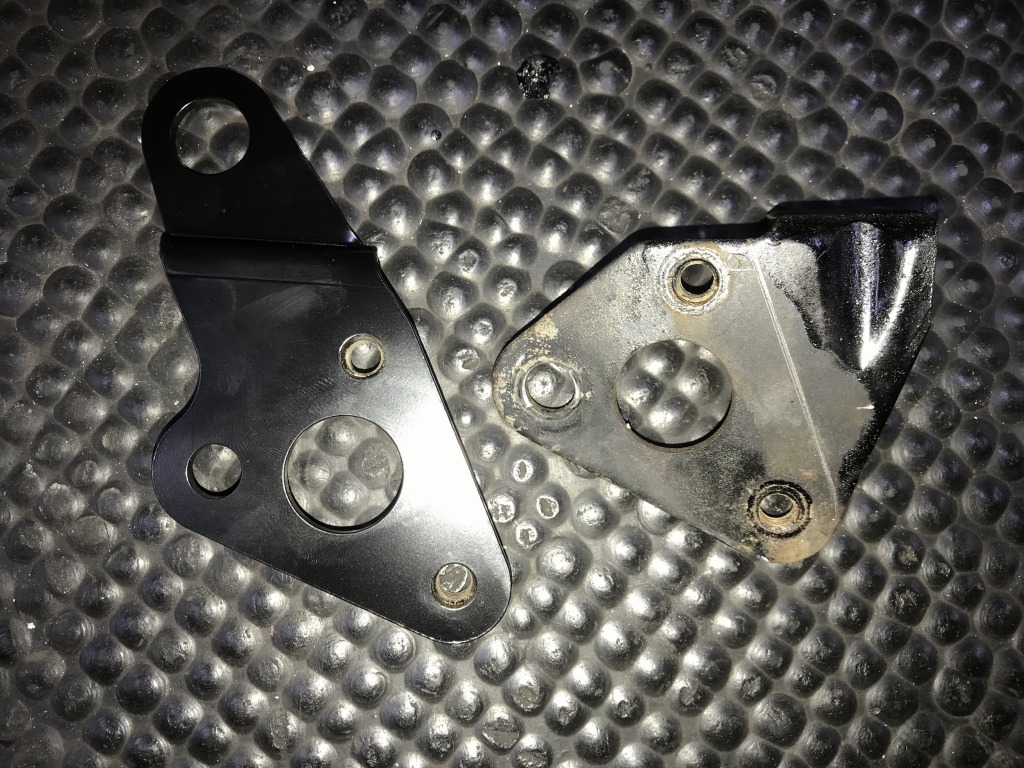

リヤ側のエンジンマウントブラケットは、Z1タイプにはバッテリーブラケットの受けがありません 。

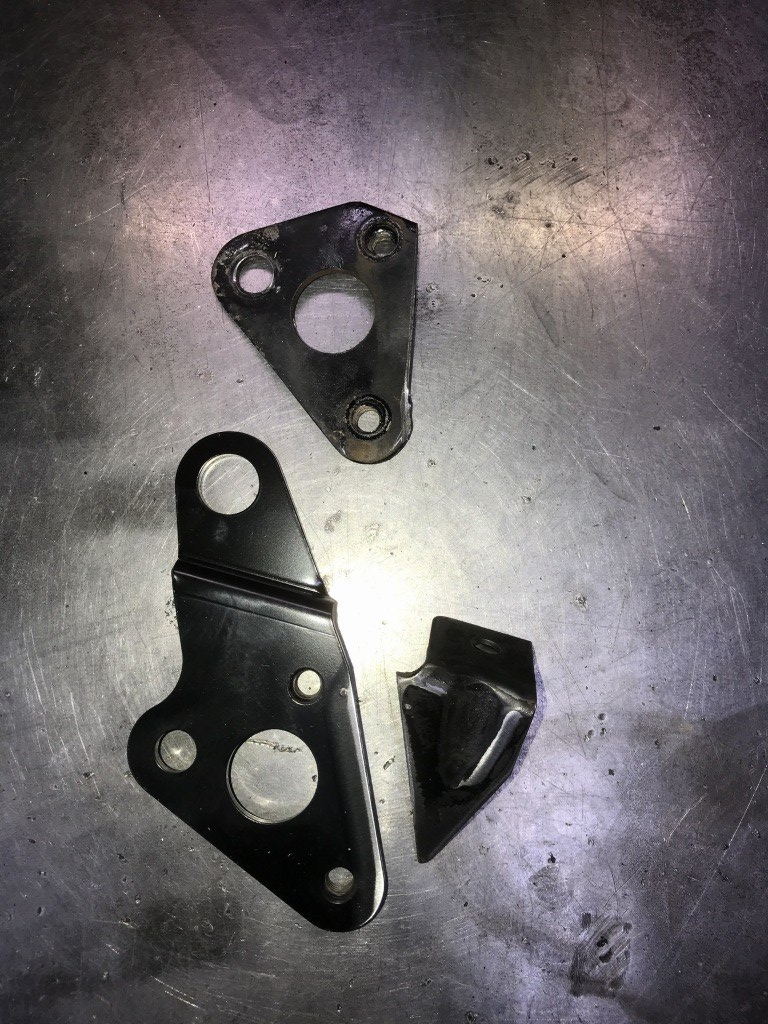

そこで、A2のブラケットからバッテリーブラケット部分を切り取って移植します。

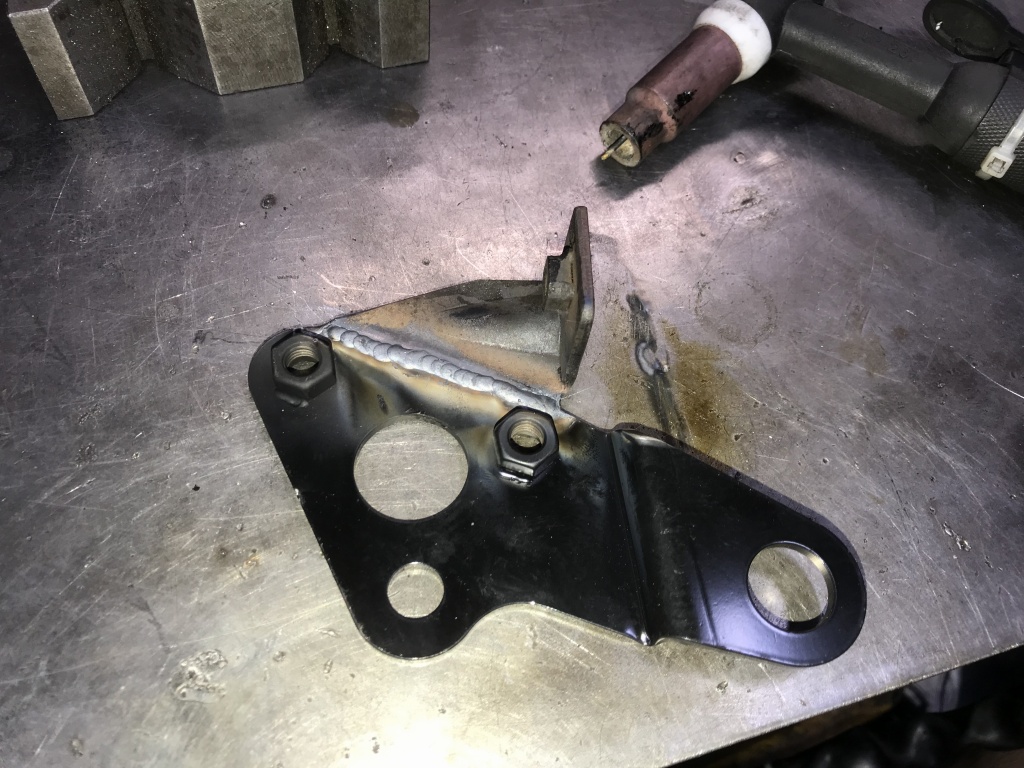

溶接で接合します。



塗装して完成です。

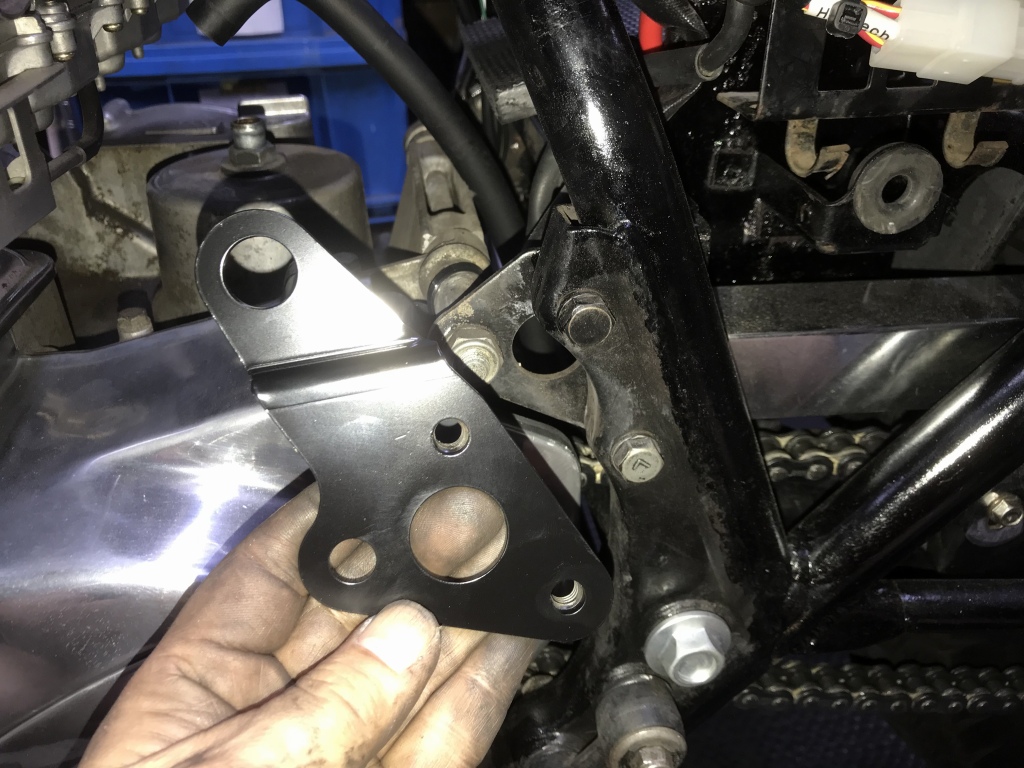

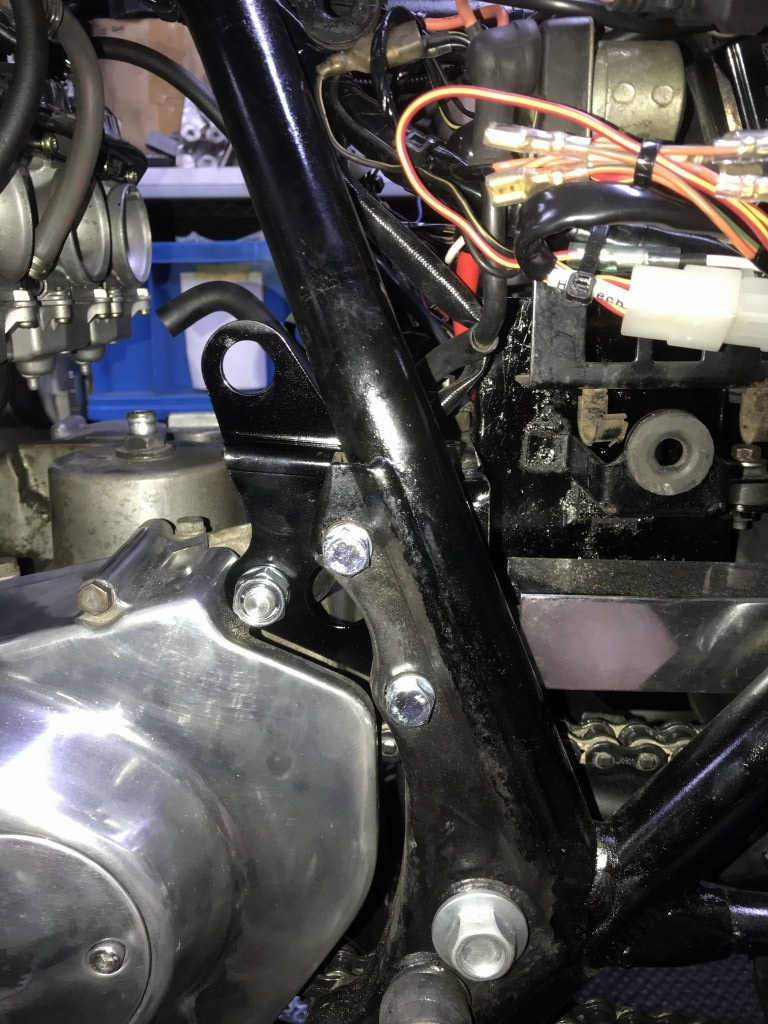

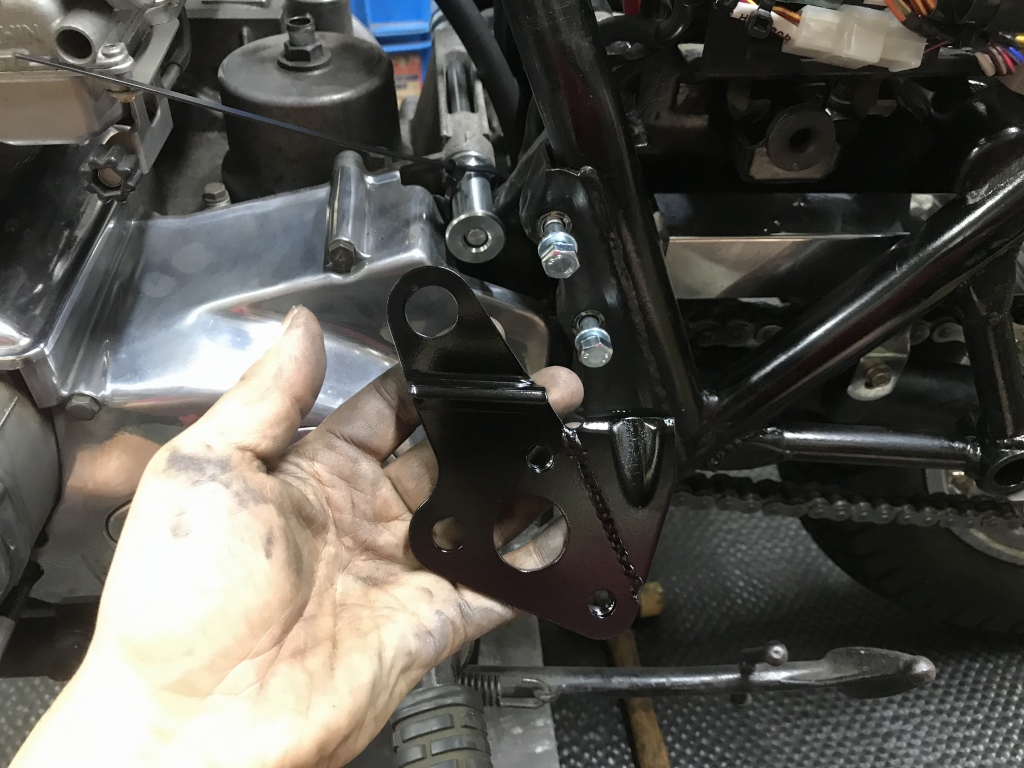

ブラケットを取り付けます。

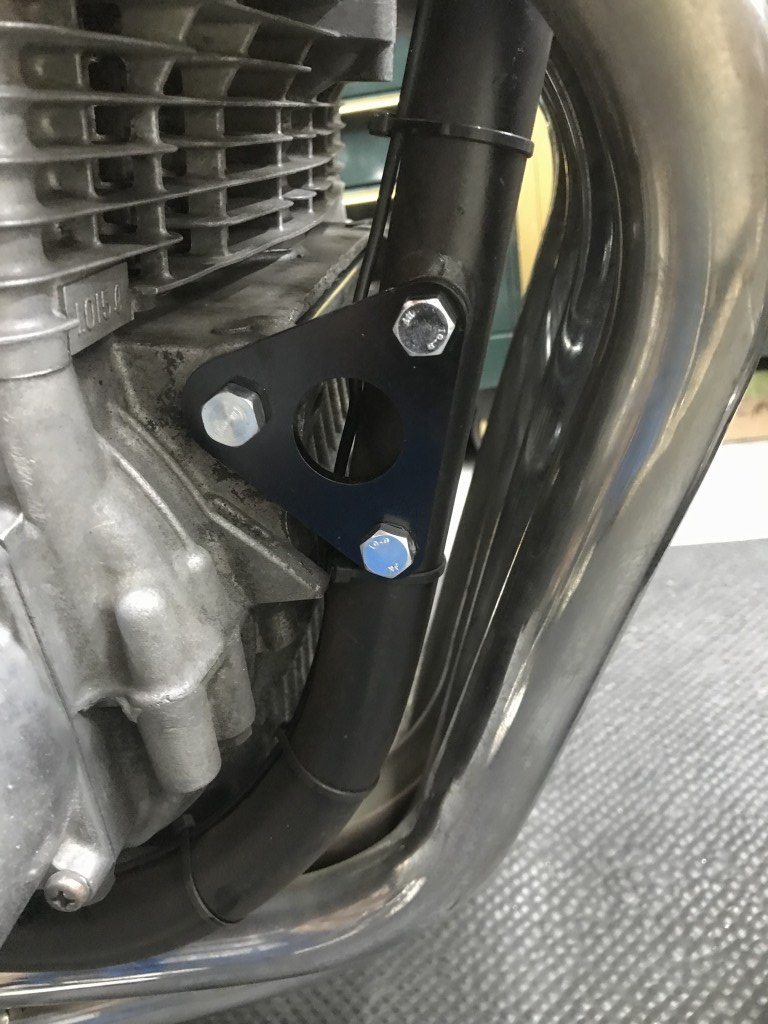

反対側もZ1タイプに交換します。

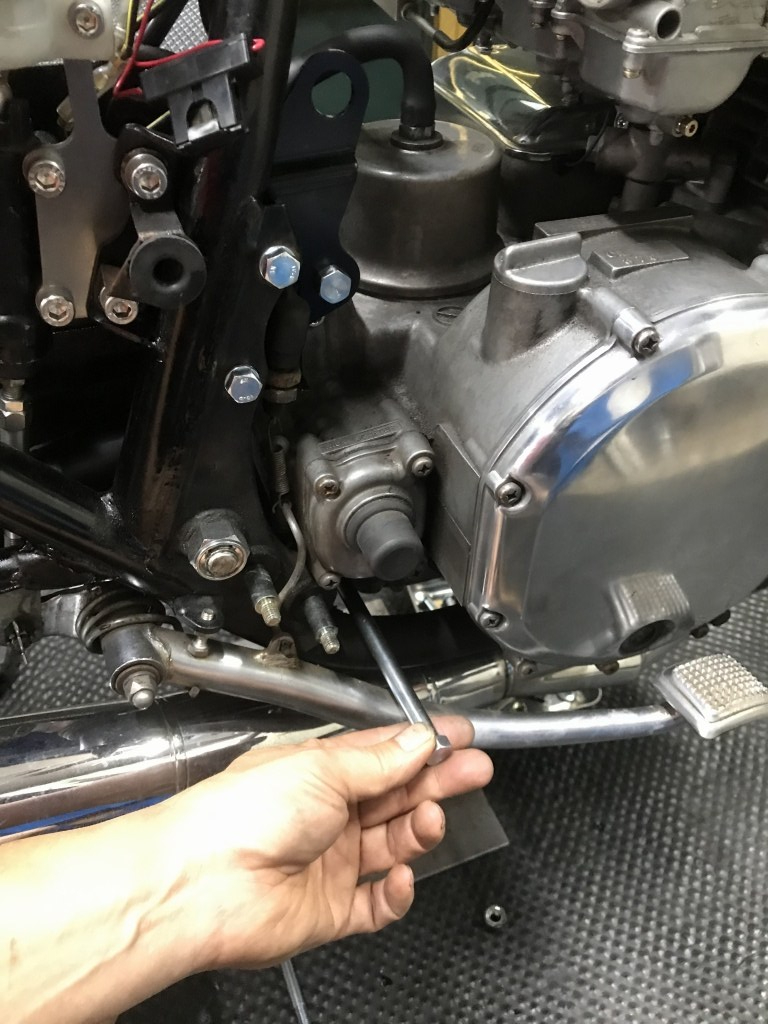

その他のエンジンマウントも交換します。

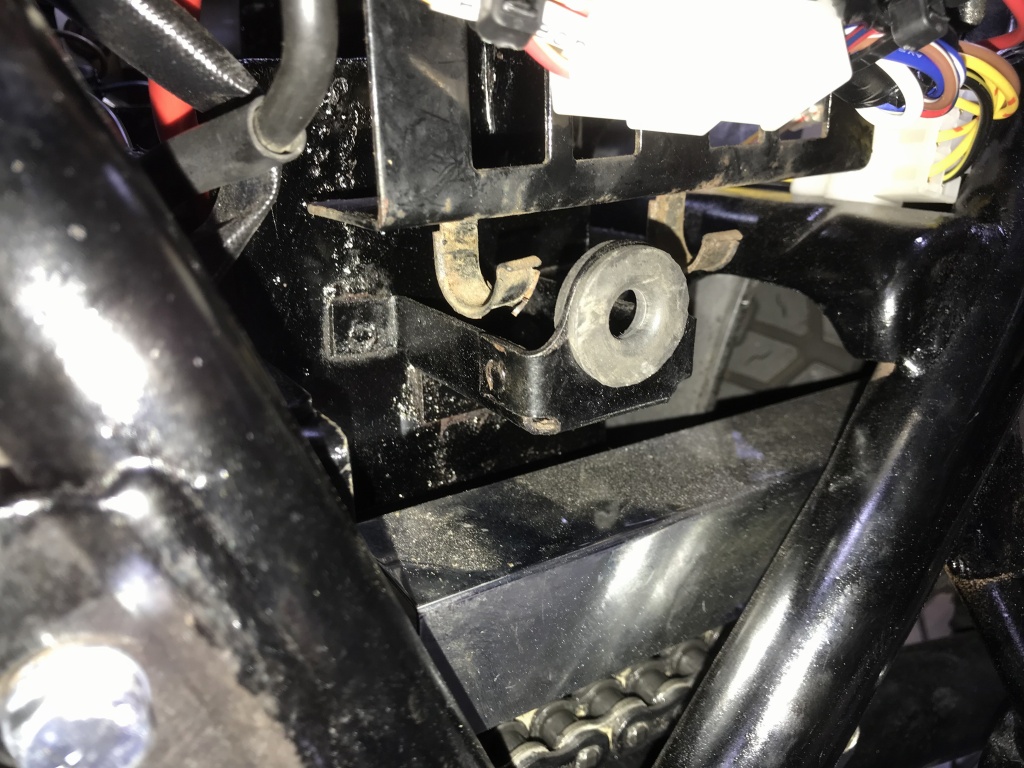

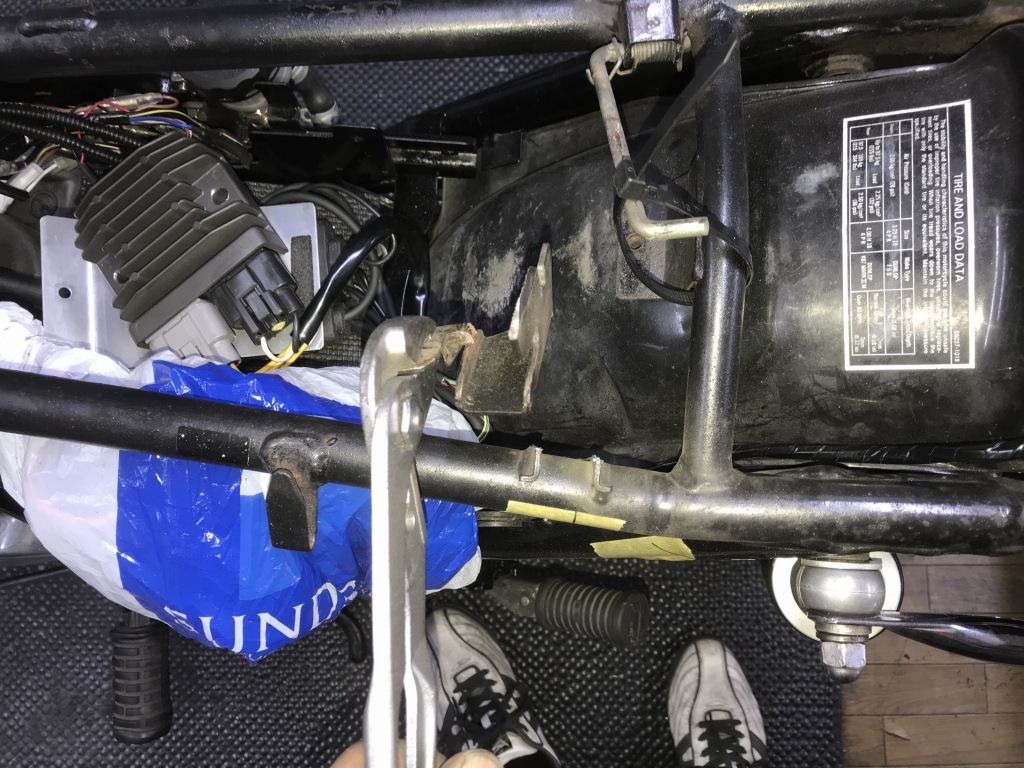

左サイドカバーの下側にあるA2用サイドカバー受けは不要になり 、Z1型のサイドカバーと干渉するので削除します。

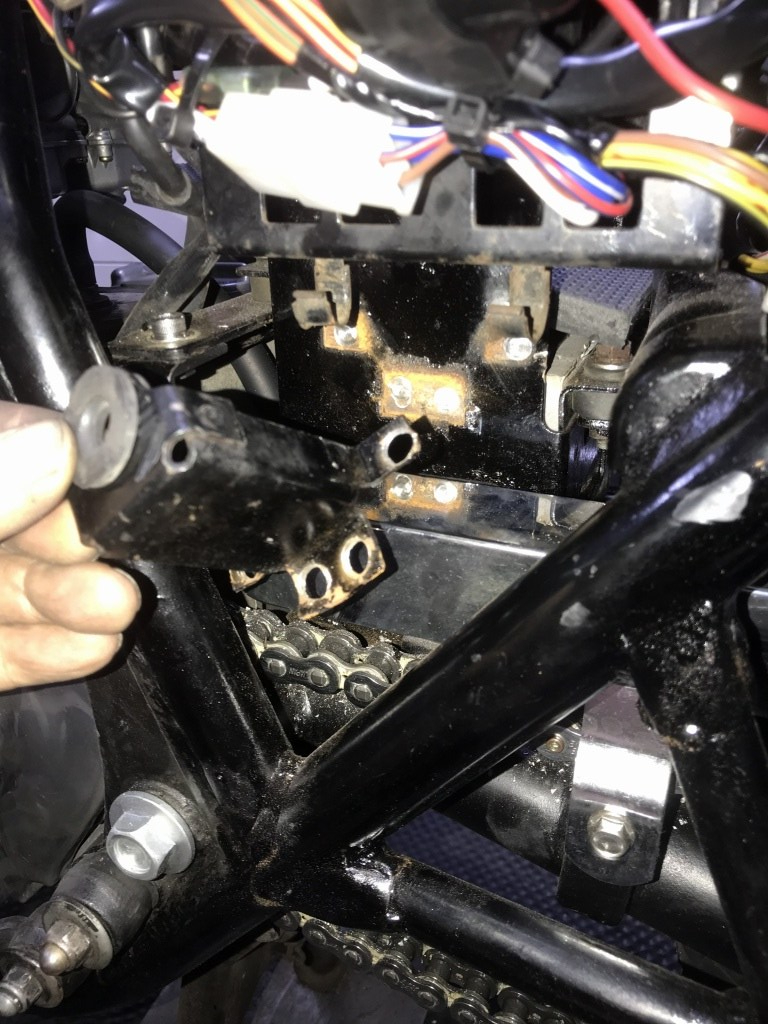

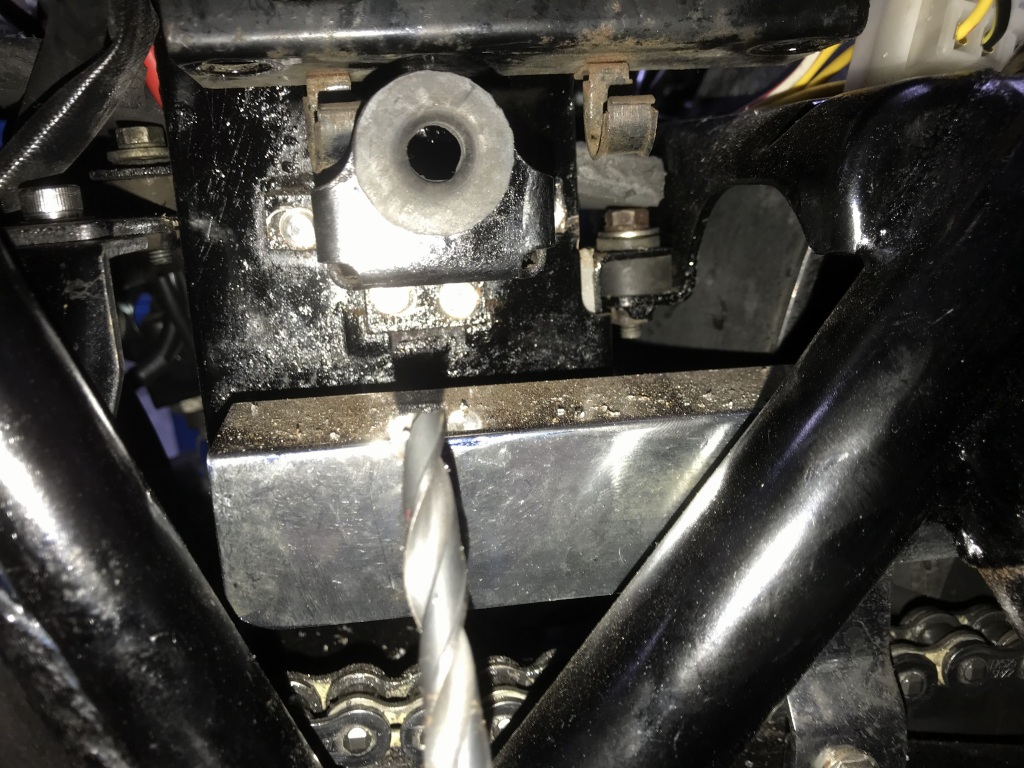

バッテリーケースにスポット溶接されているので、一文字ドリルでスポット部分を削り取ります。



ブラケットが外れました。

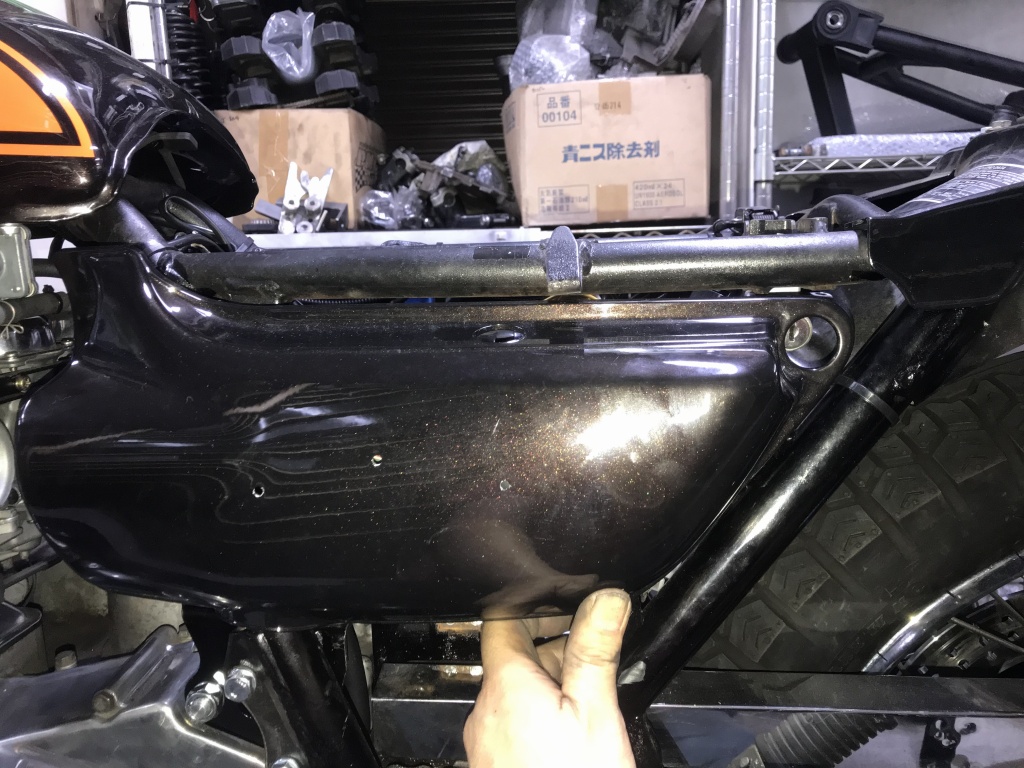

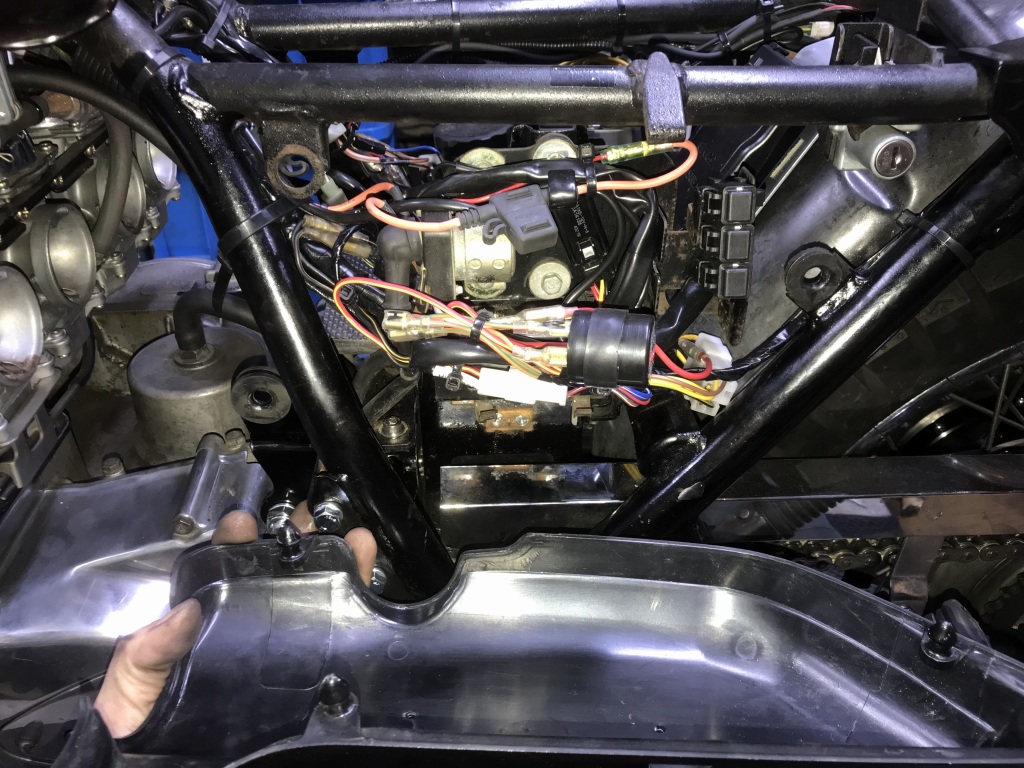

Z1サイドカバーの突起とフレーム側のブラケットは位置が若干異なります。フロント側を基準に嵌めてみます。



リヤ側もほぼ合いますが、上側のブラケットとシートロックの位置がかなりズレるので修正が必要です。

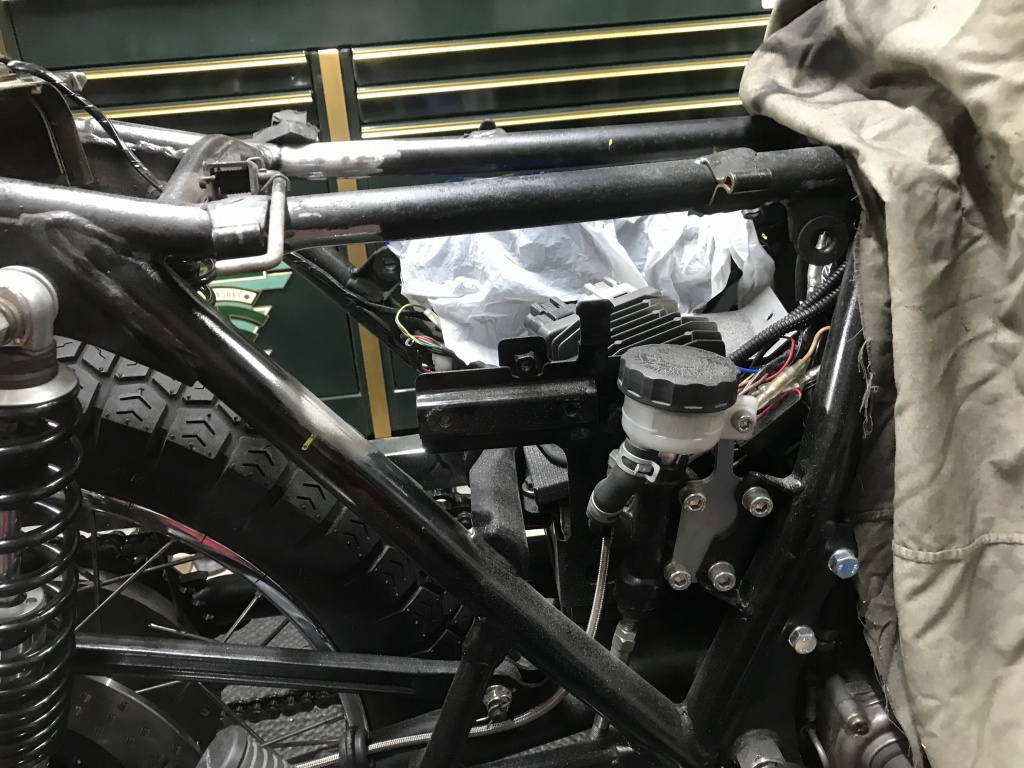

右側はリヤマスターブラケット周辺も干渉します。



干渉部分をマークして、それに沿ってカットします。

カット後はこちら。

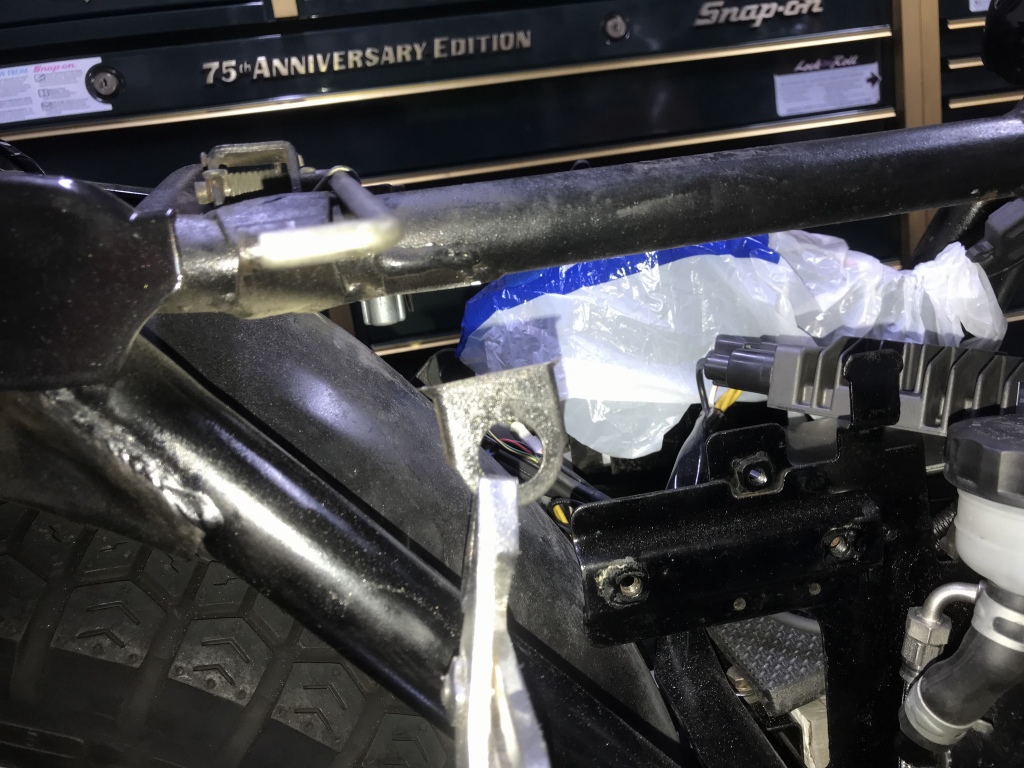

右側はリヤ側のステーの位置が異なるのでステーを一旦カットします。

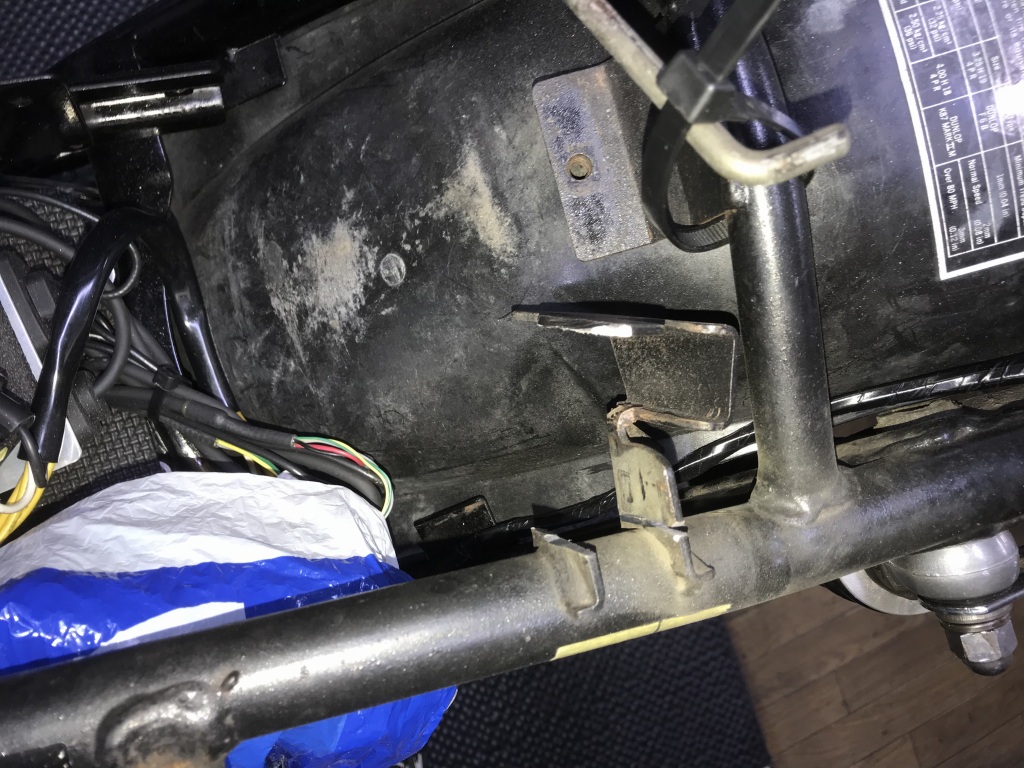

シートロックのブラケットも一旦カットします。



カットした部分を滑らかに研磨し、新たな溶接部分の塗装を剥がします。

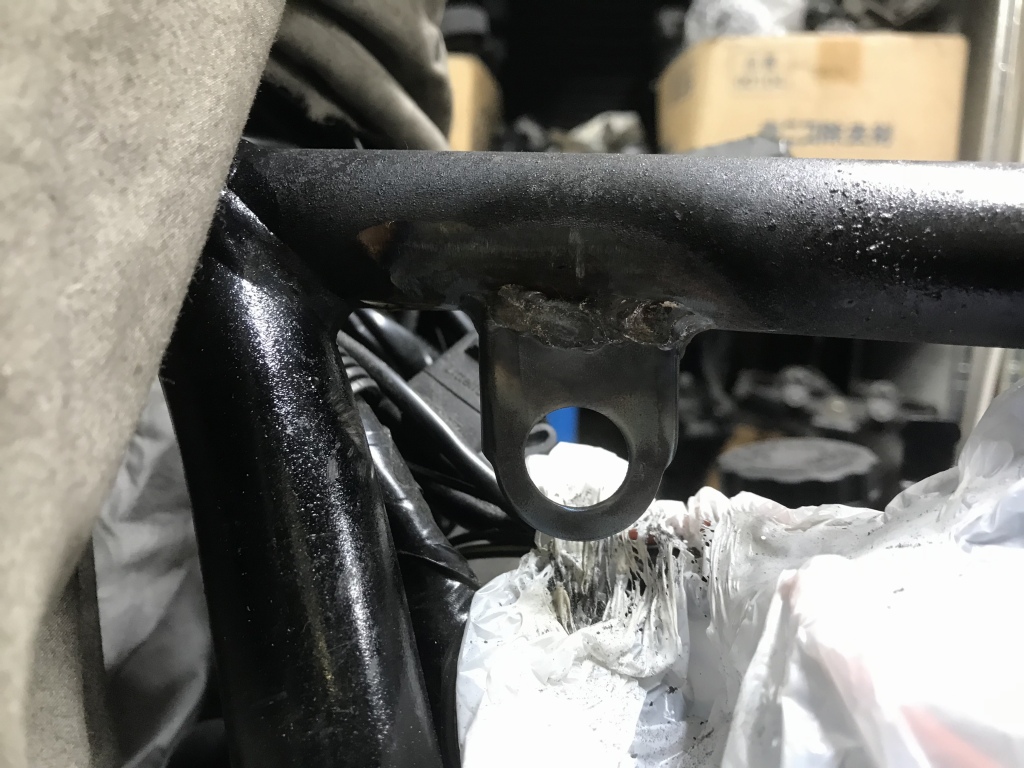

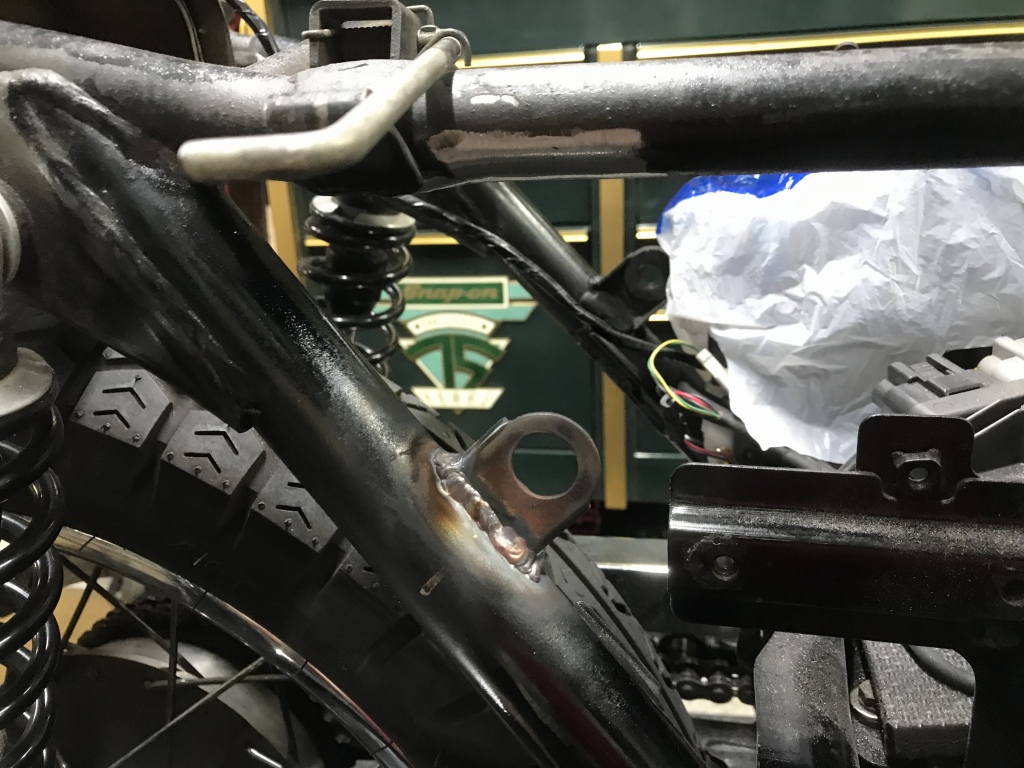

切り取ったブラケットを使い、位置をずらして溶接します。



反対側も同様に。

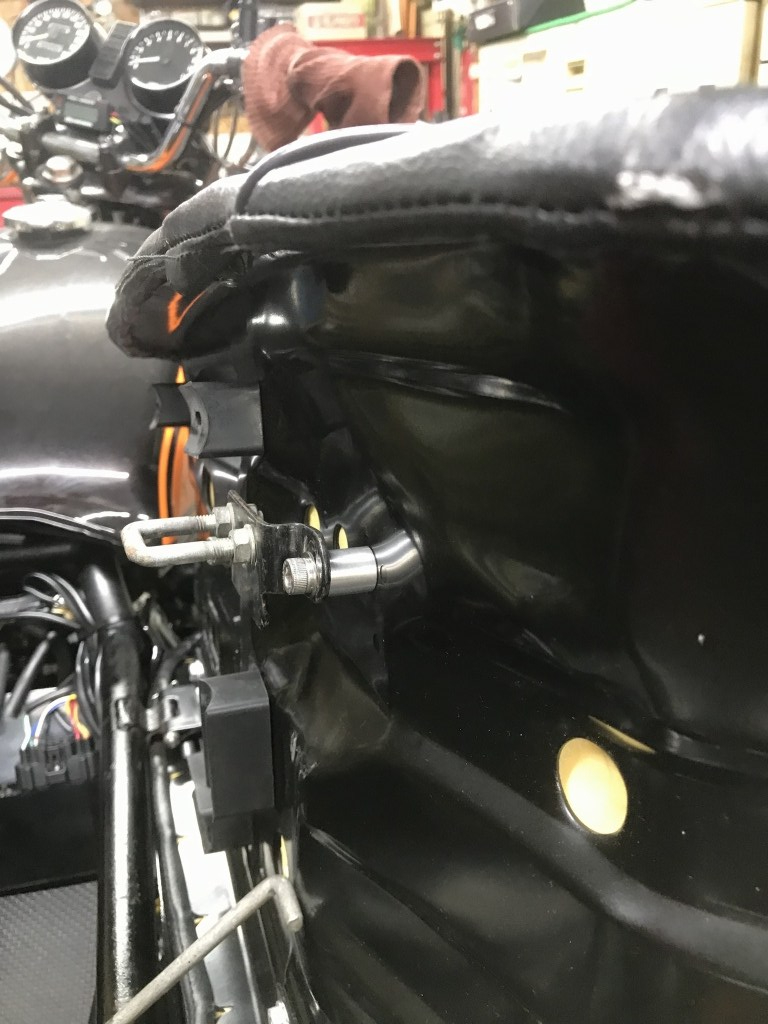

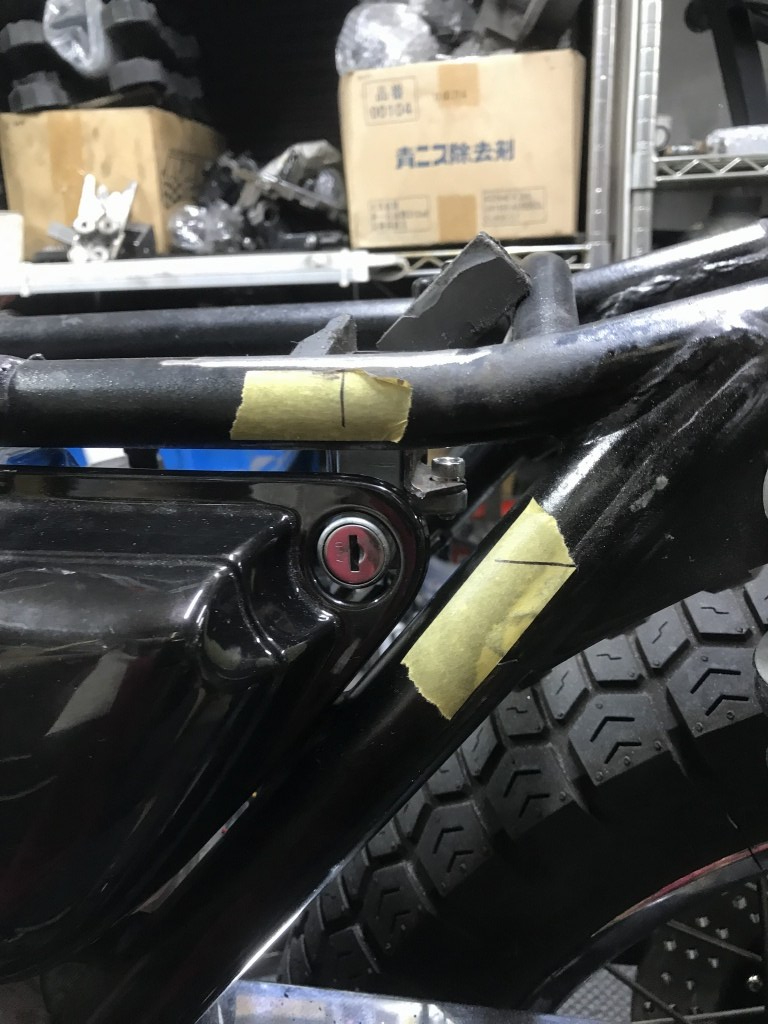

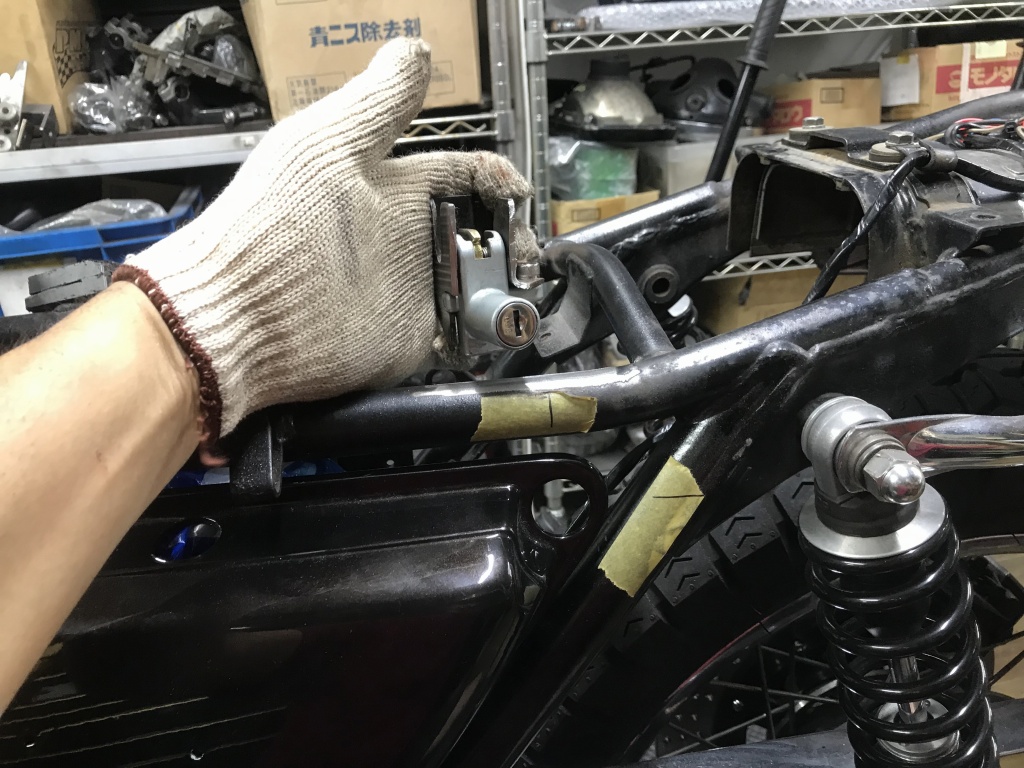

サイドカバーを仮付けし、シートロックブラケットの位置を割り出します。



サイドカバーの穴に合わせてセットします。

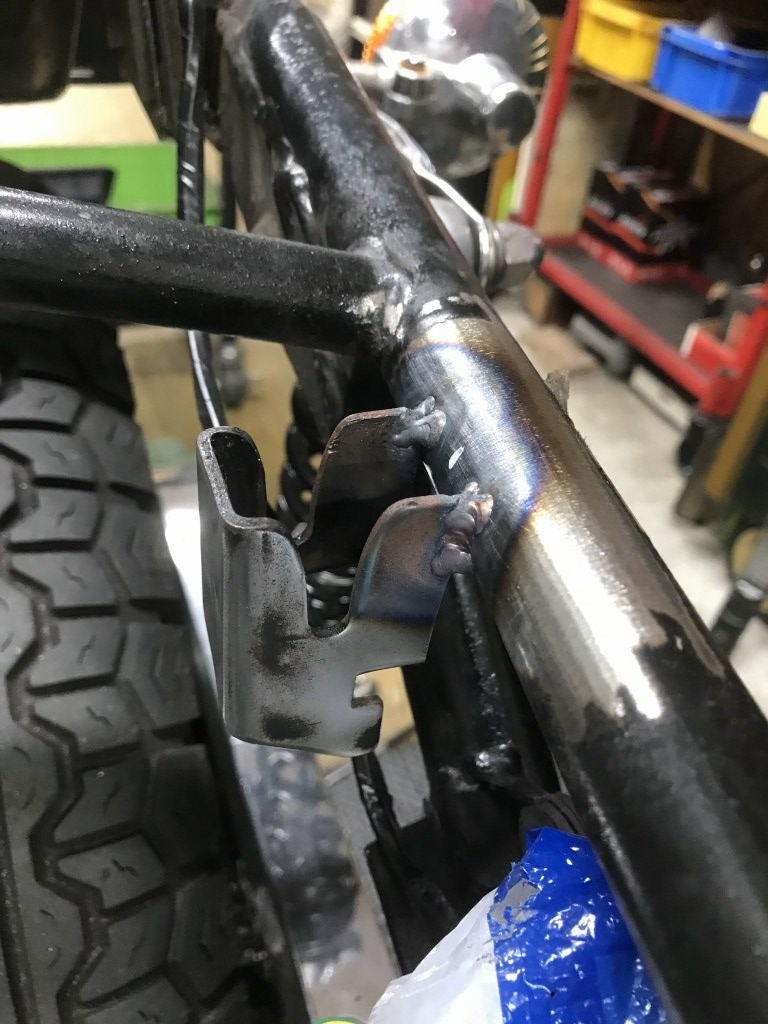

シートロックブラケットを溶接します。

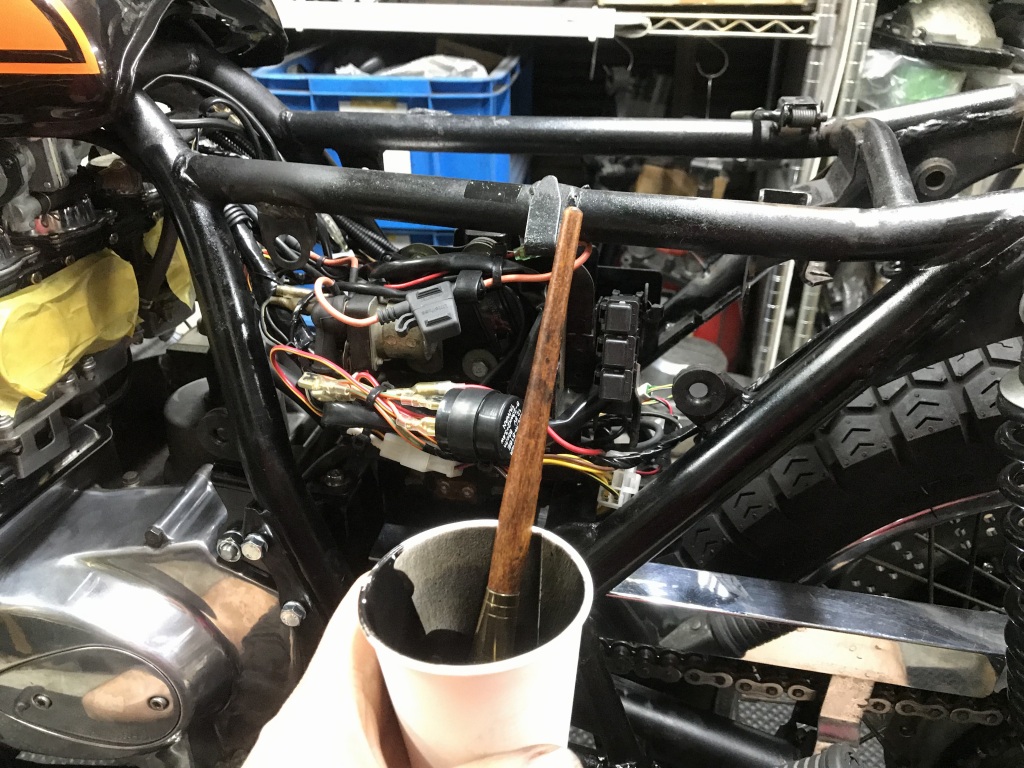

最後に刷毛で塗装します。



塗装後、グロメットも新品に交換します。

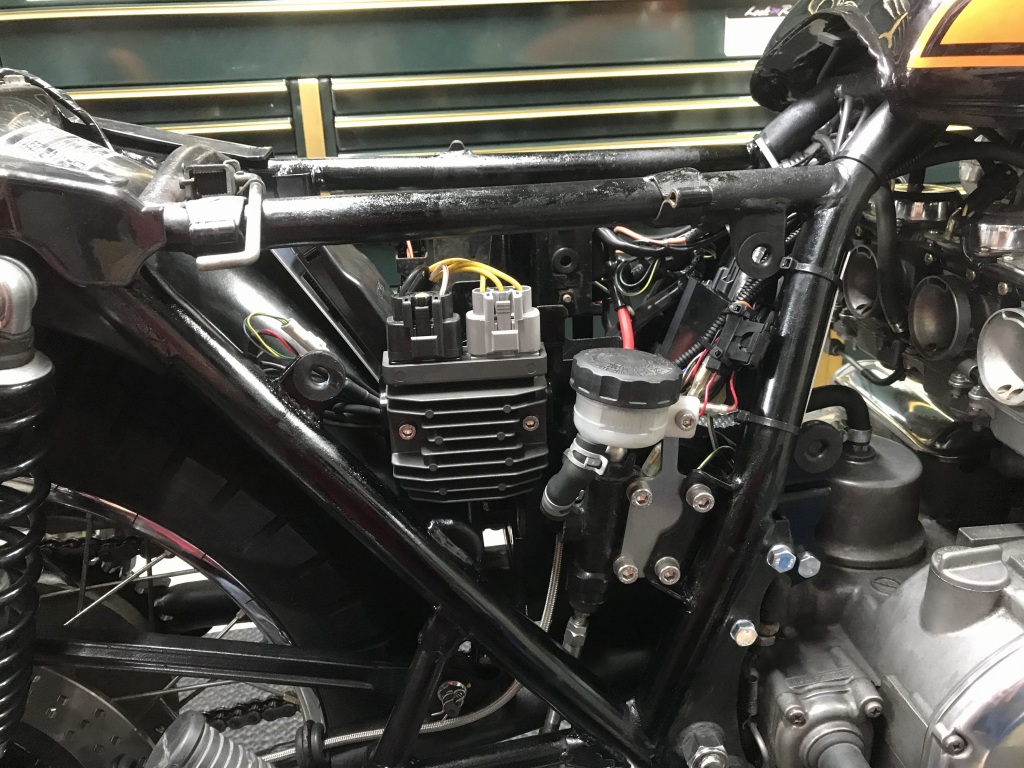

反対側はこんな感じ。

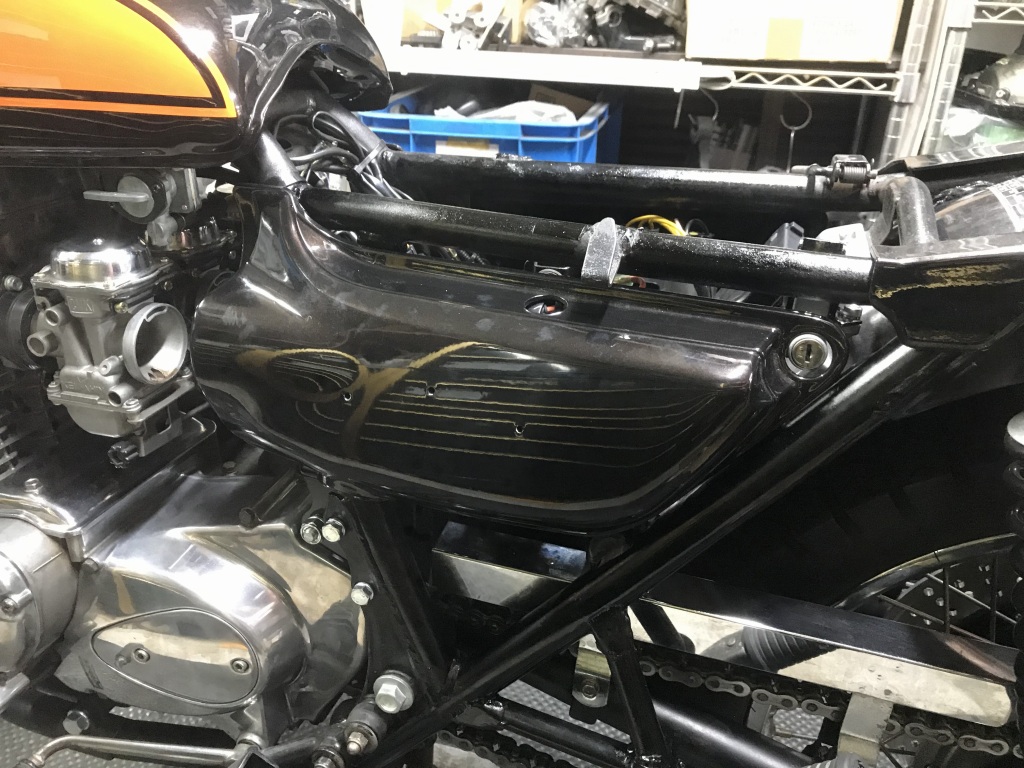

Z1サイドカバーが付くようになりました。キーシリンダーの位置も合いました。

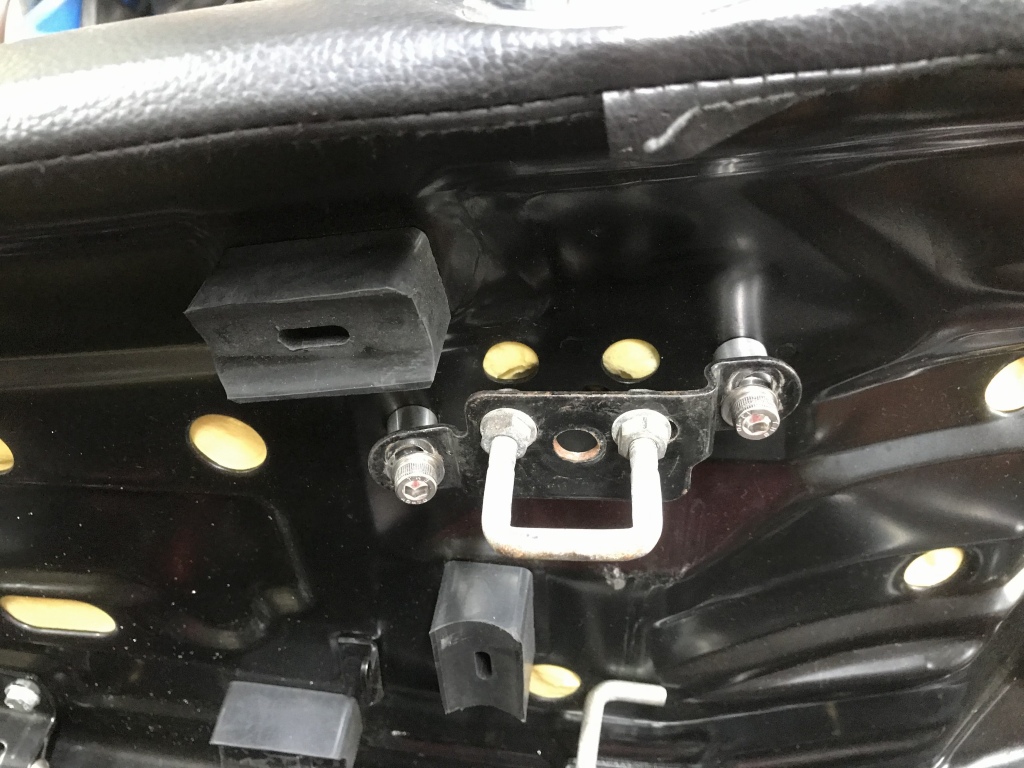

シートロックの位置を大きく移動したので、キャッチの位置をスペーサーで補正します。



後ろから見るとこんな感じ。

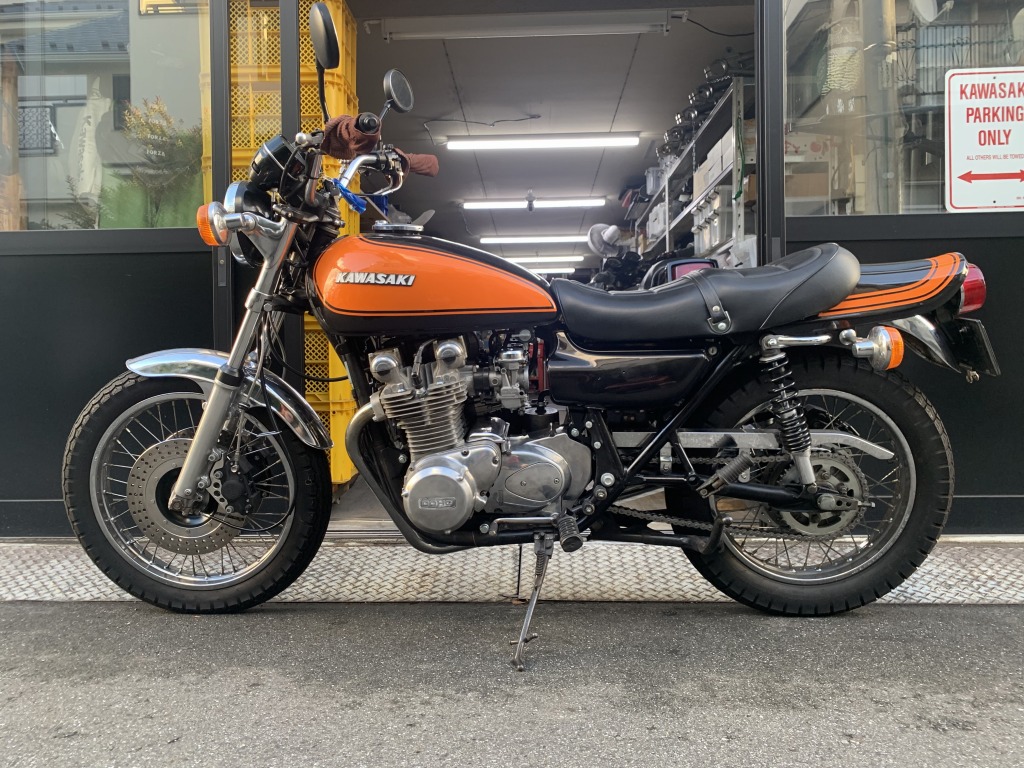

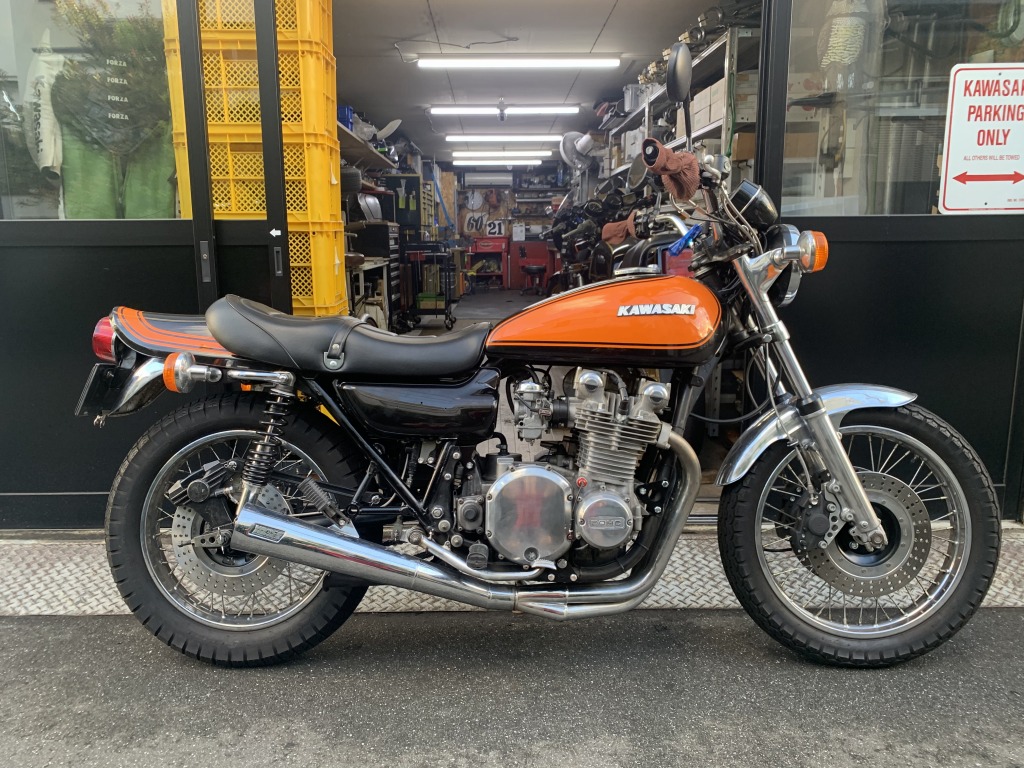

これで元からの火の玉タンクとテールに合わせ、サイドカバーもZ1となりました。

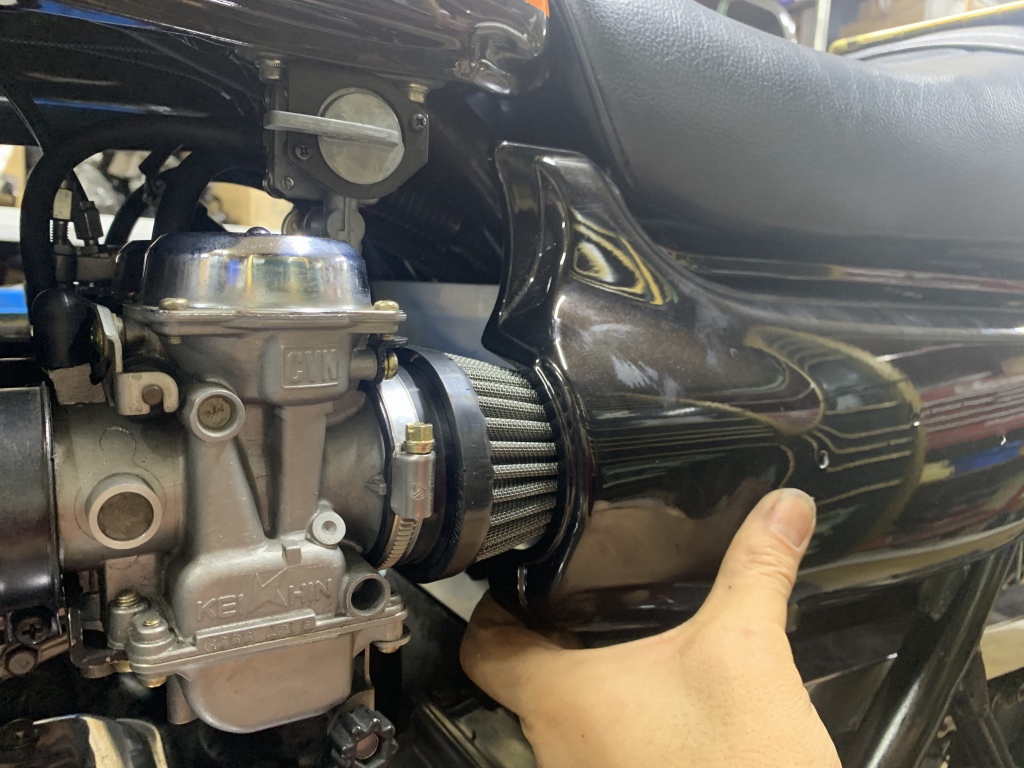

CVKキャブが付いており、口径が大きいのでパワーフィルターがサイドカバーに干渉します。

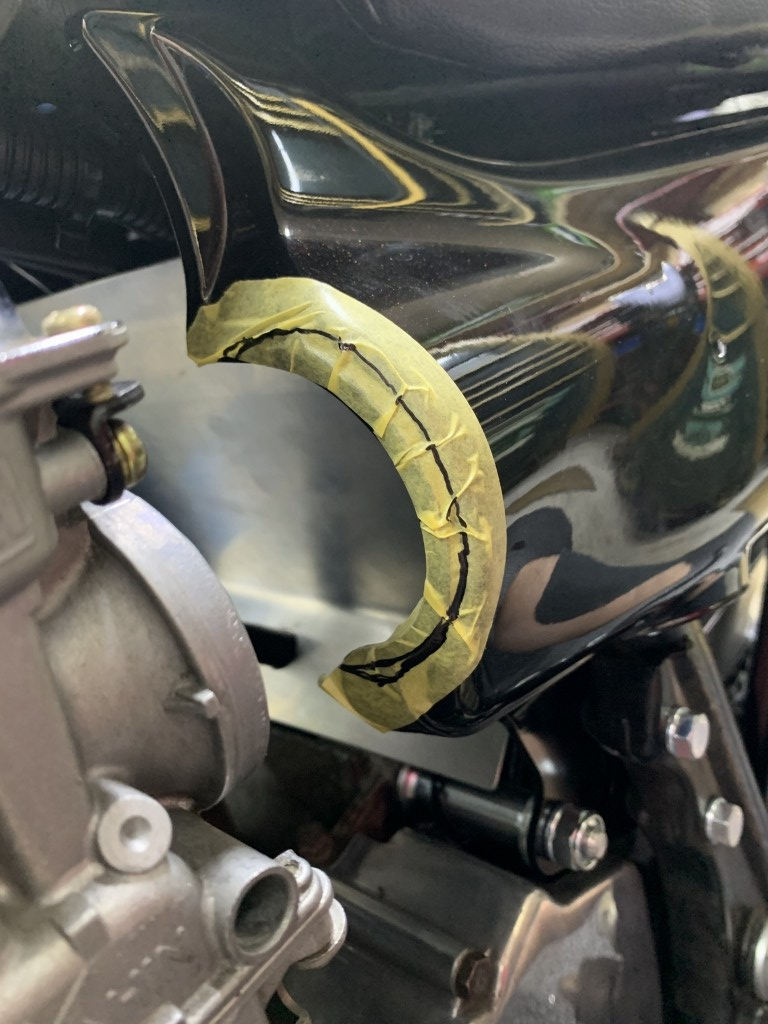

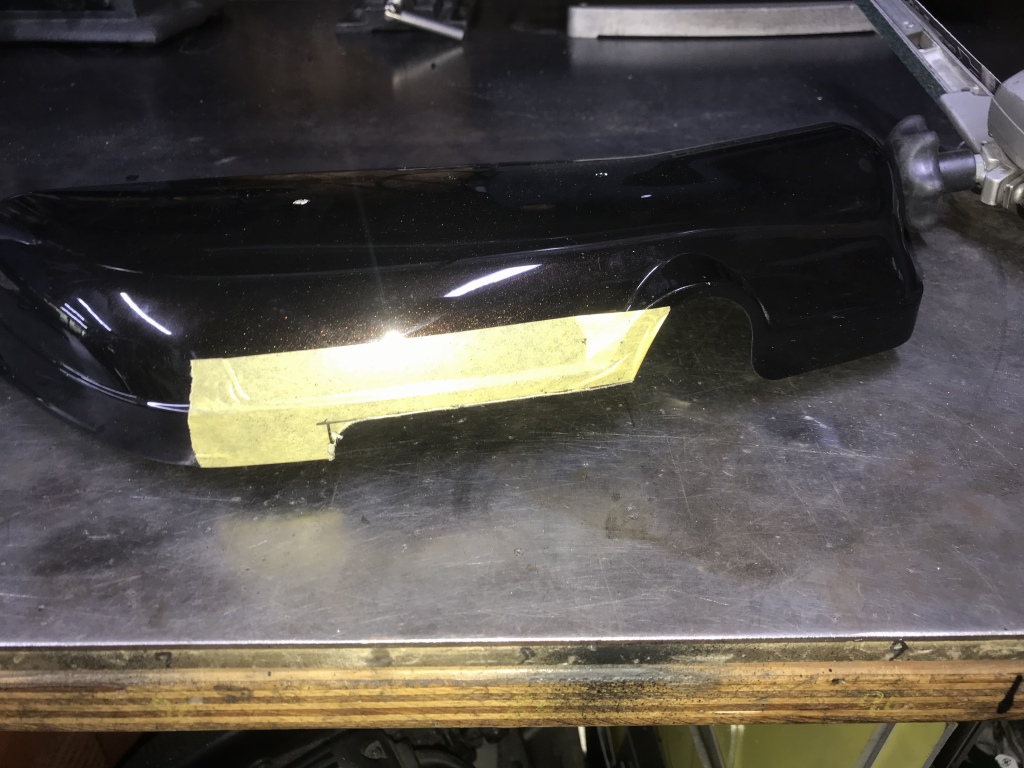

パワーフィルターはテーパー型に交換するので手配しましたが、マークした部分はカットする必要がありそうです。
