Z1000Mk2 W.H様 エンジン腰下組み立て



部品が揃ったので4か月ぶりにエンジンの組み立てを開始します。クランクケースはミッションベアリングの締め付けが緩くなっていたので、別の程度のいいケースに交換し、セラコートで塗装しました。

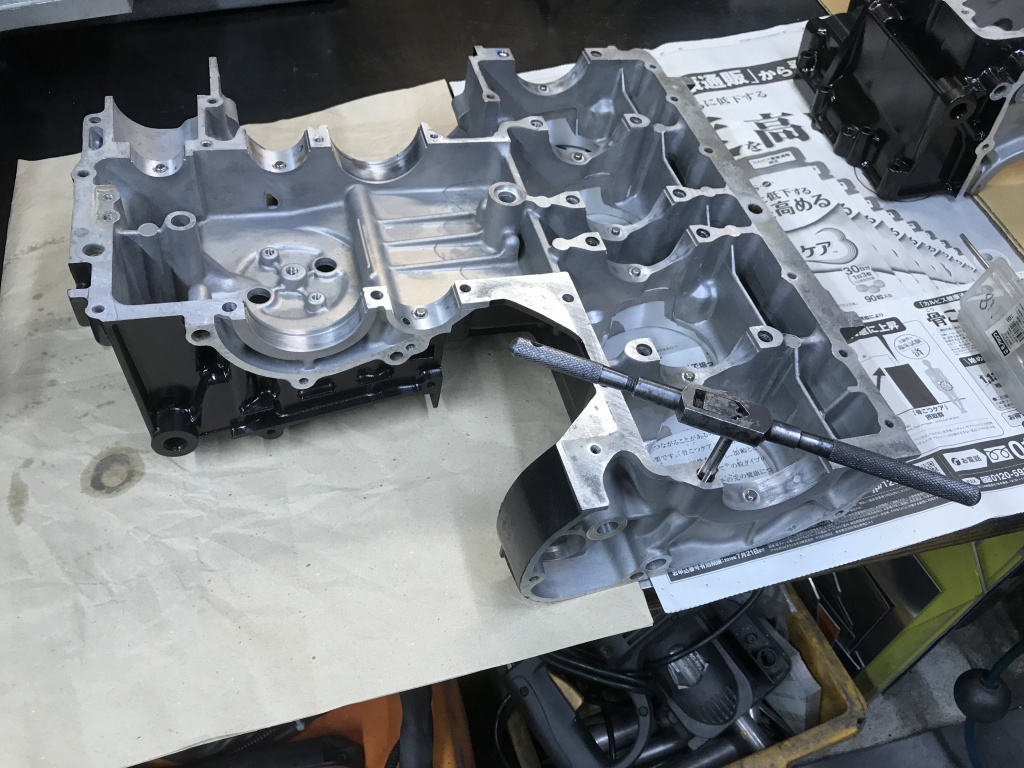

ケースのネジ穴は、ブラストのメディアなどが残っていないか、全てにタップを立ててチェックします。



内側も同様に。ネジ穴は全部で100ヵ所ほどあります。

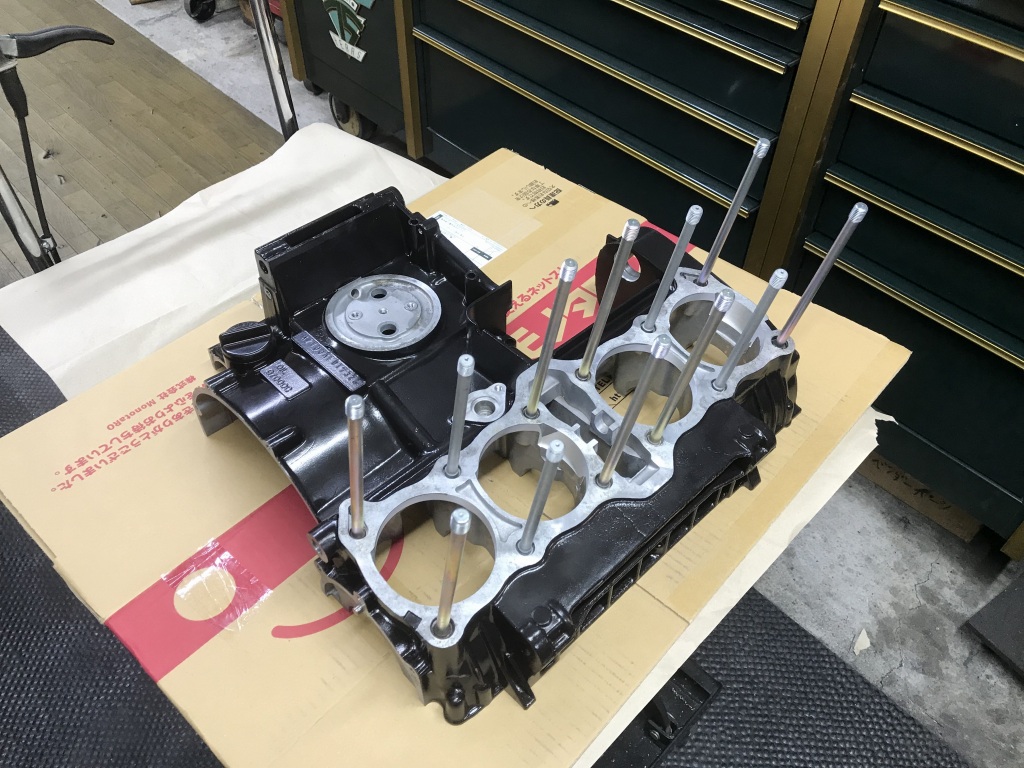

シリンダーのスタッドボルトは新品を使います。

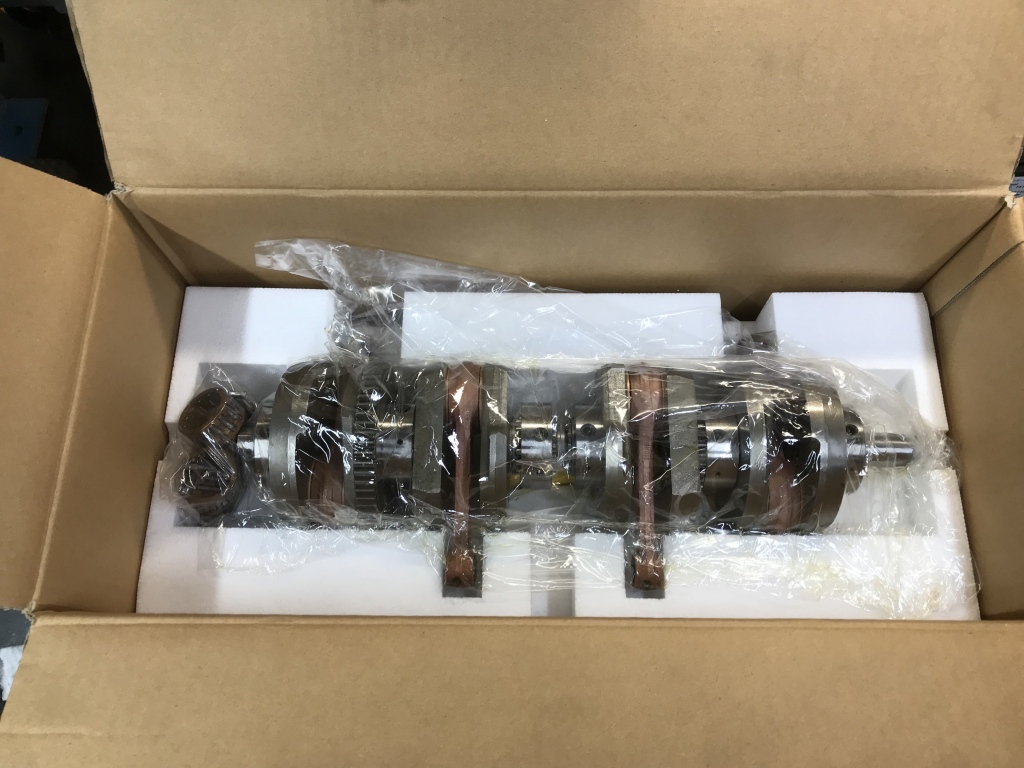

クランクもベアリングにガタがあったので、別のクランクをベースにビトーR&Dでフルリビルドしたものを使います。

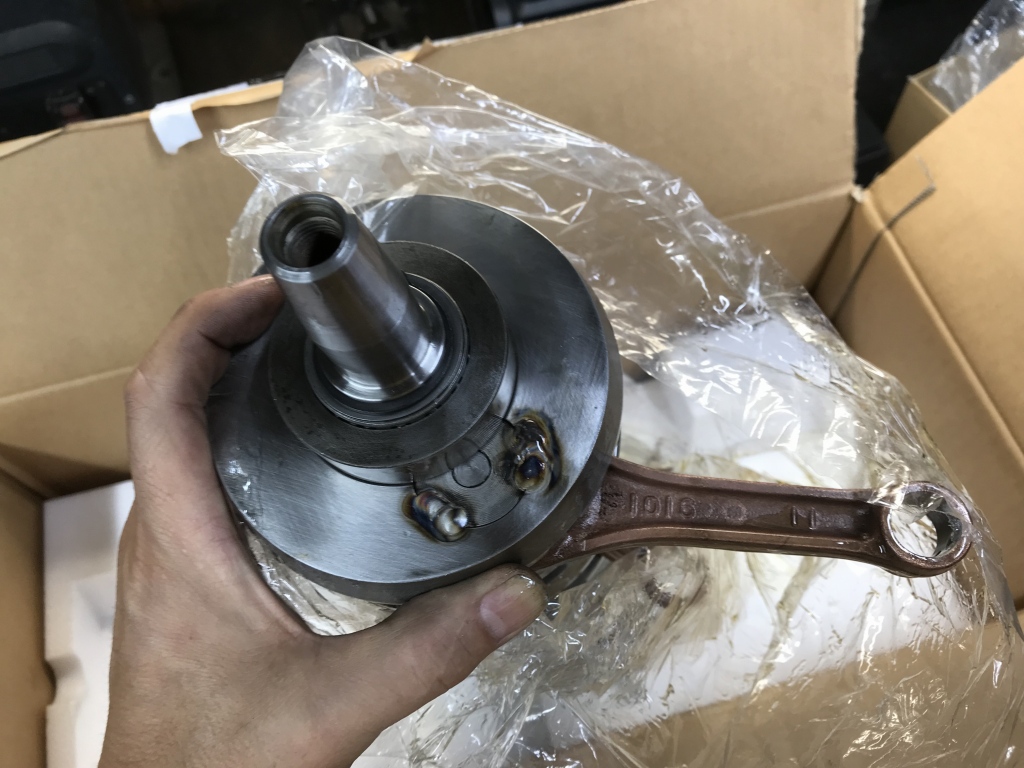

ピンはこのように溶接されています。

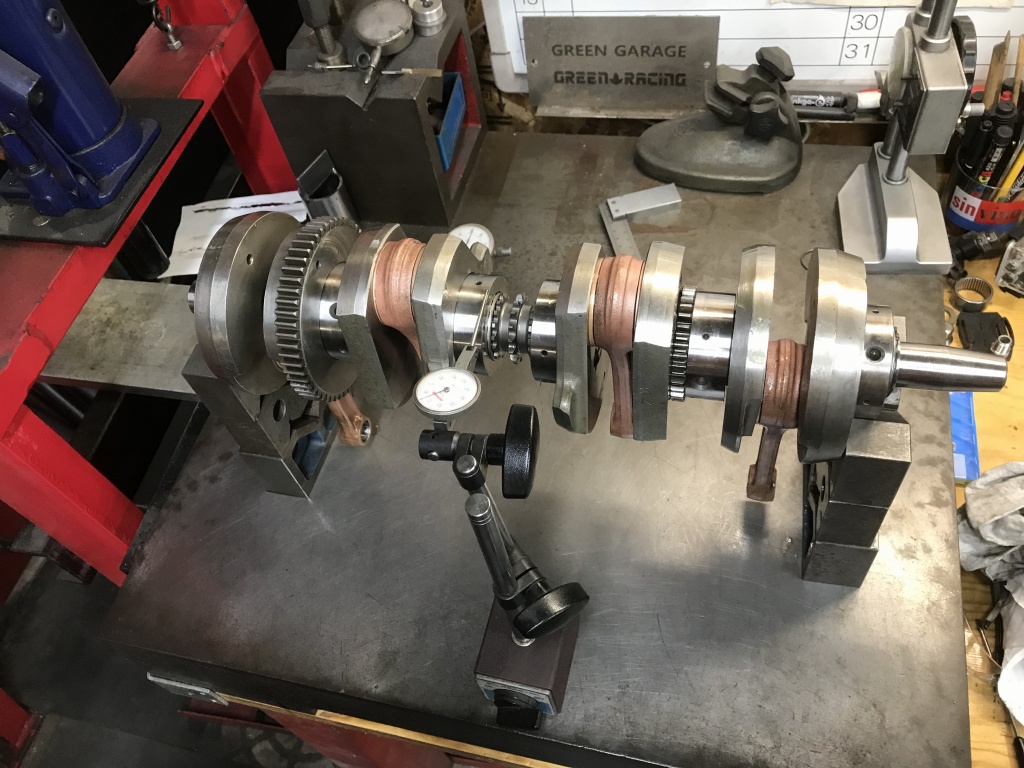

振れをチェック。0.04ミリありました。

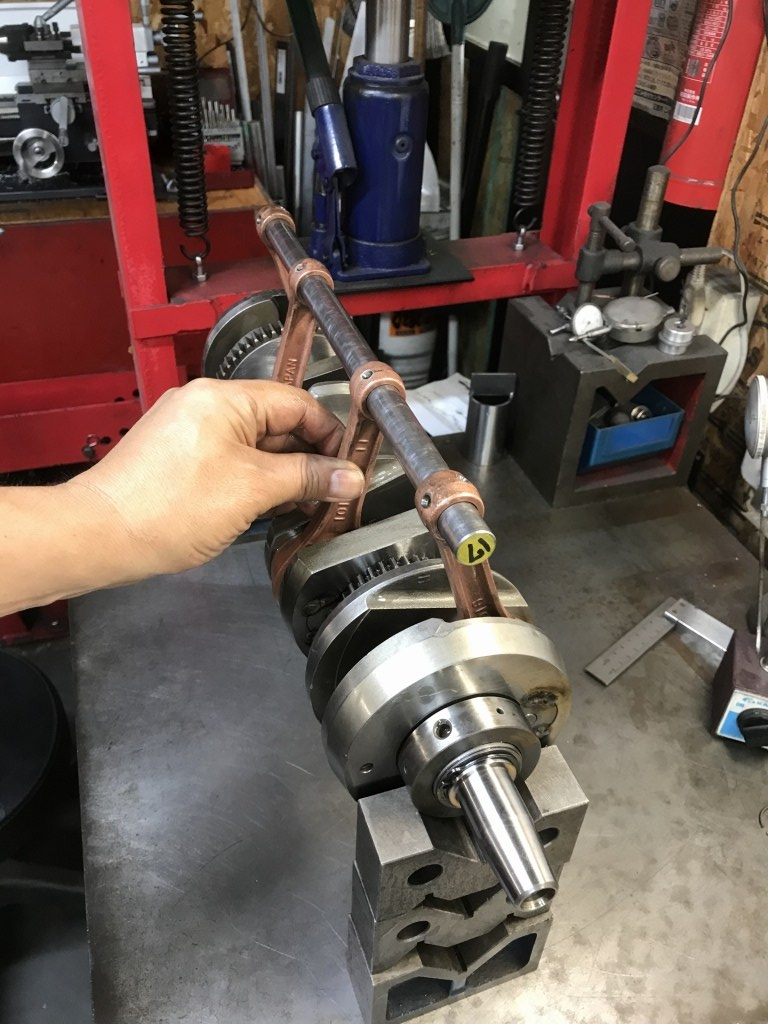

点検棒も通ります。

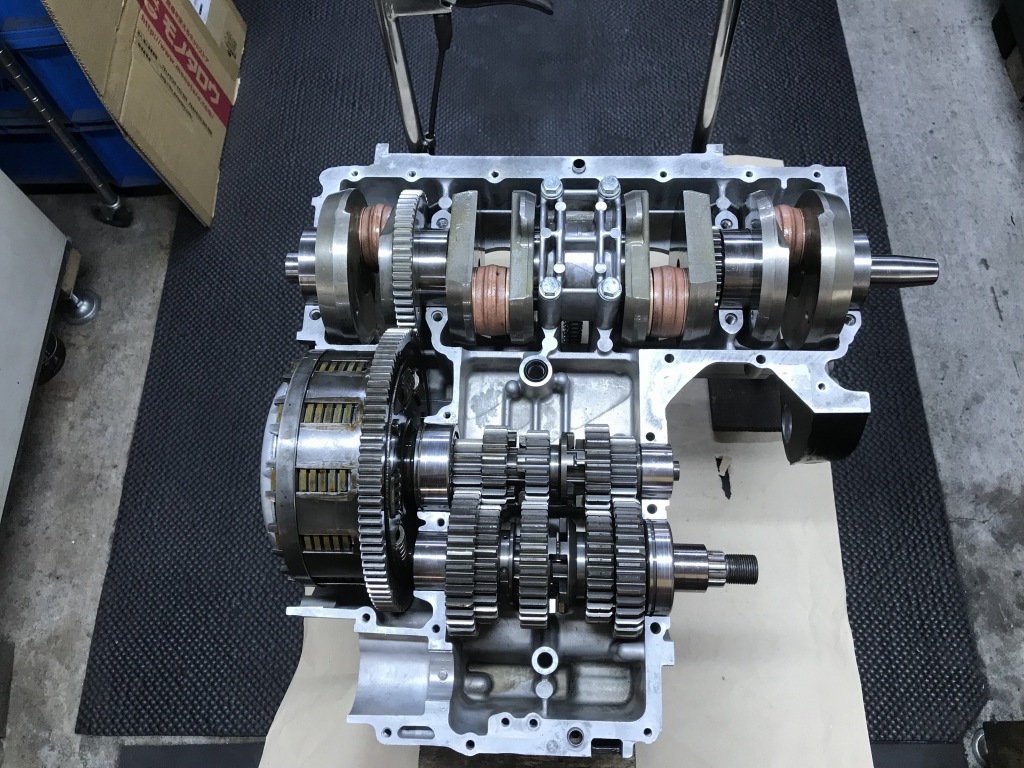

アッパーケースに3軸をセットします。

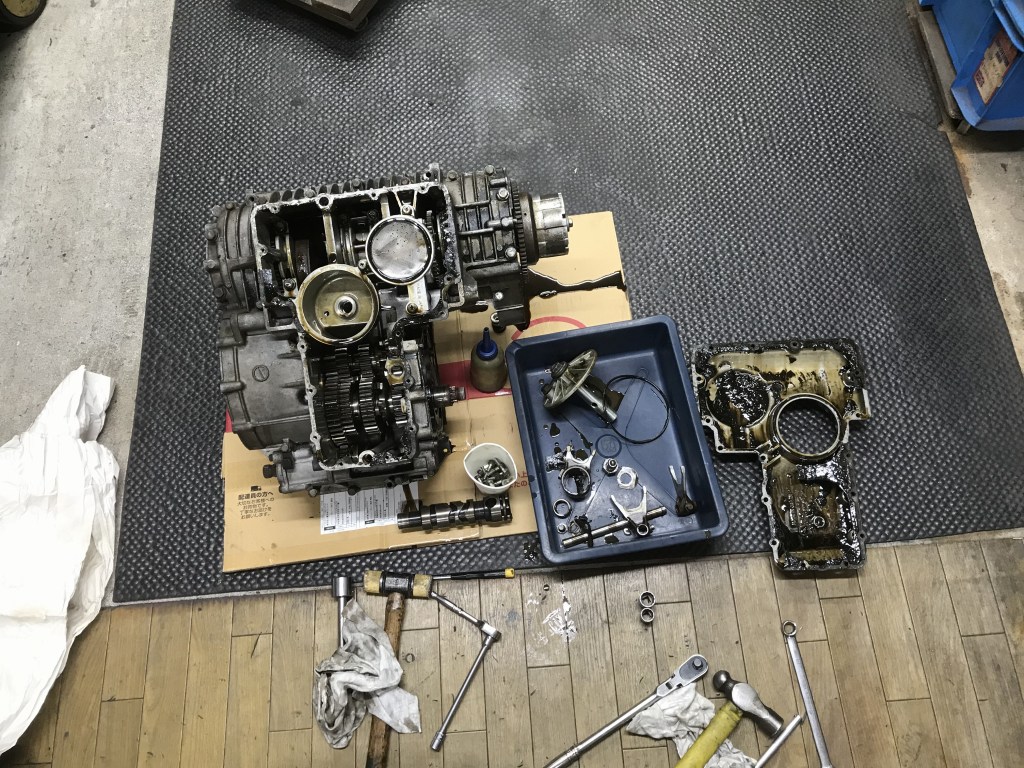

新しく使用するクランクケースが前期型なので、シフト周りが異なります。こちらのZ1のエンジンをドナーにして、シフトドラムなどを流用します。

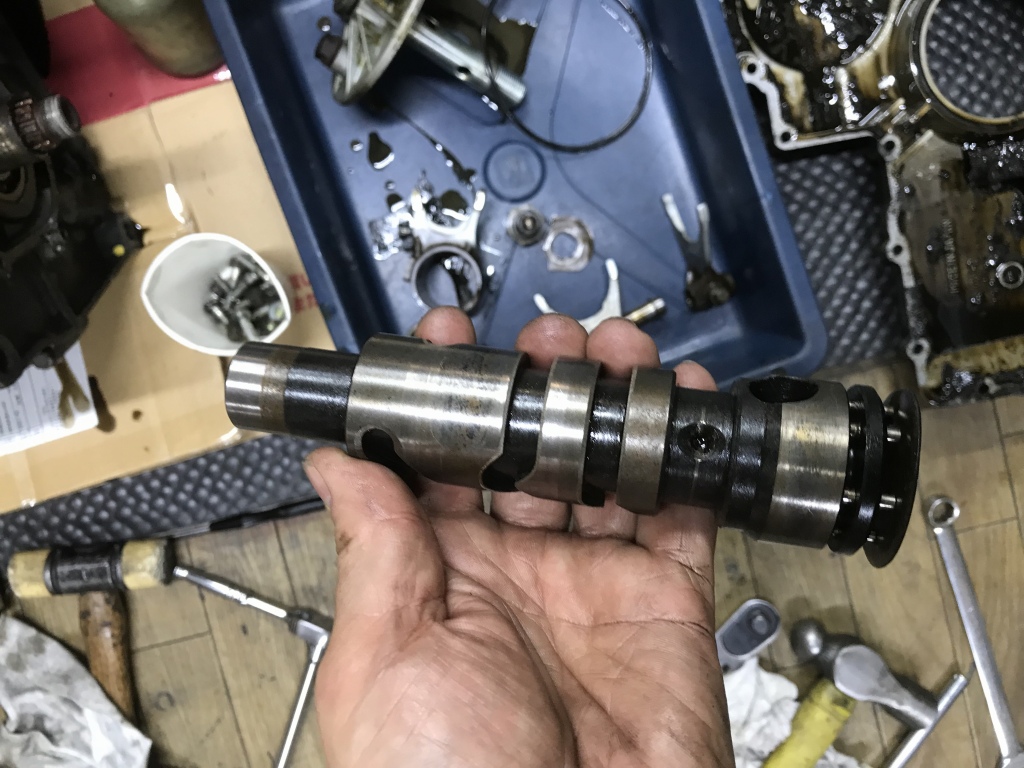

こちらがZ1のシフトドラムです。

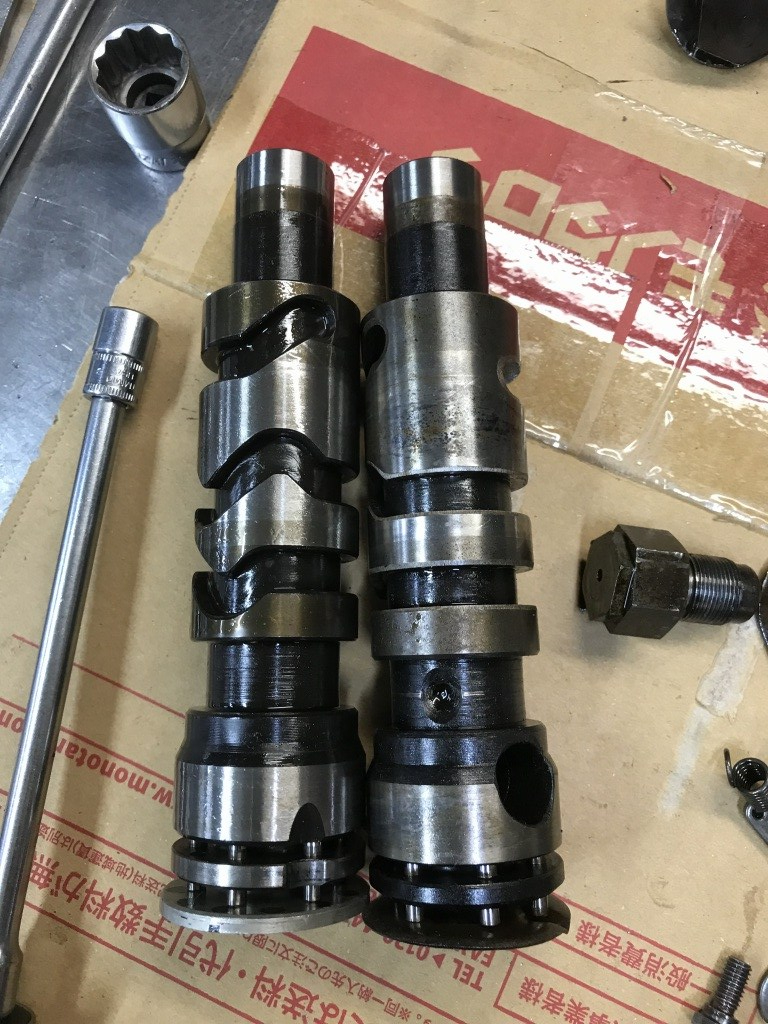

左がMk2、右がZ1。Z1にはニュートラルポジションの窪みがあります。

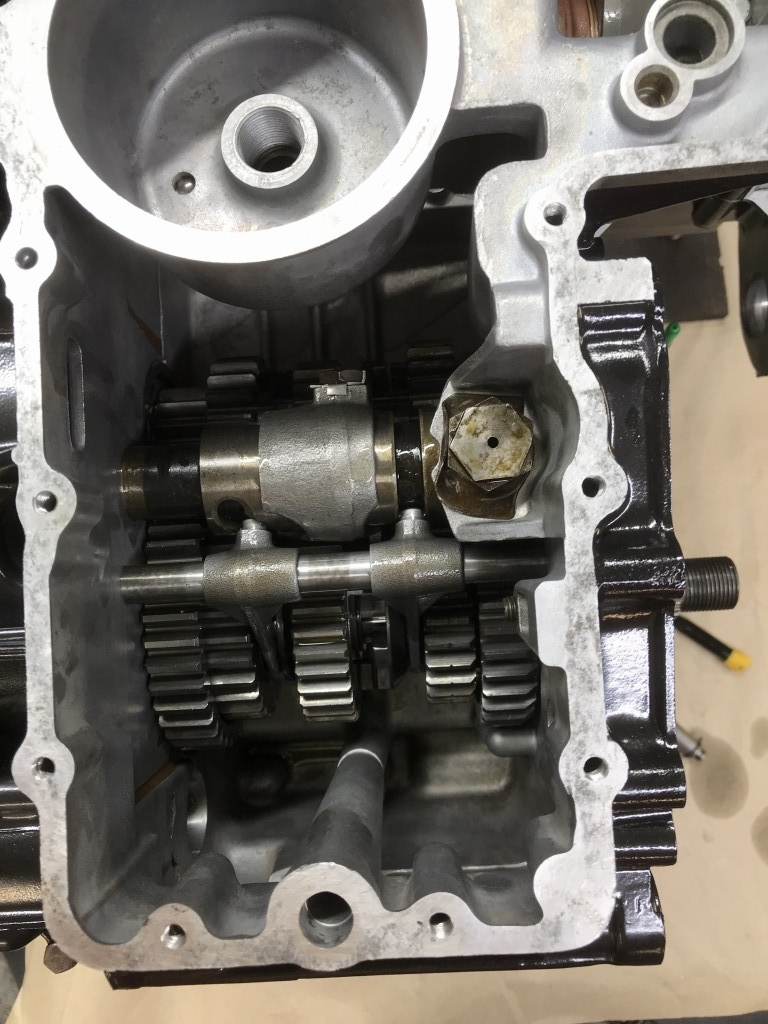

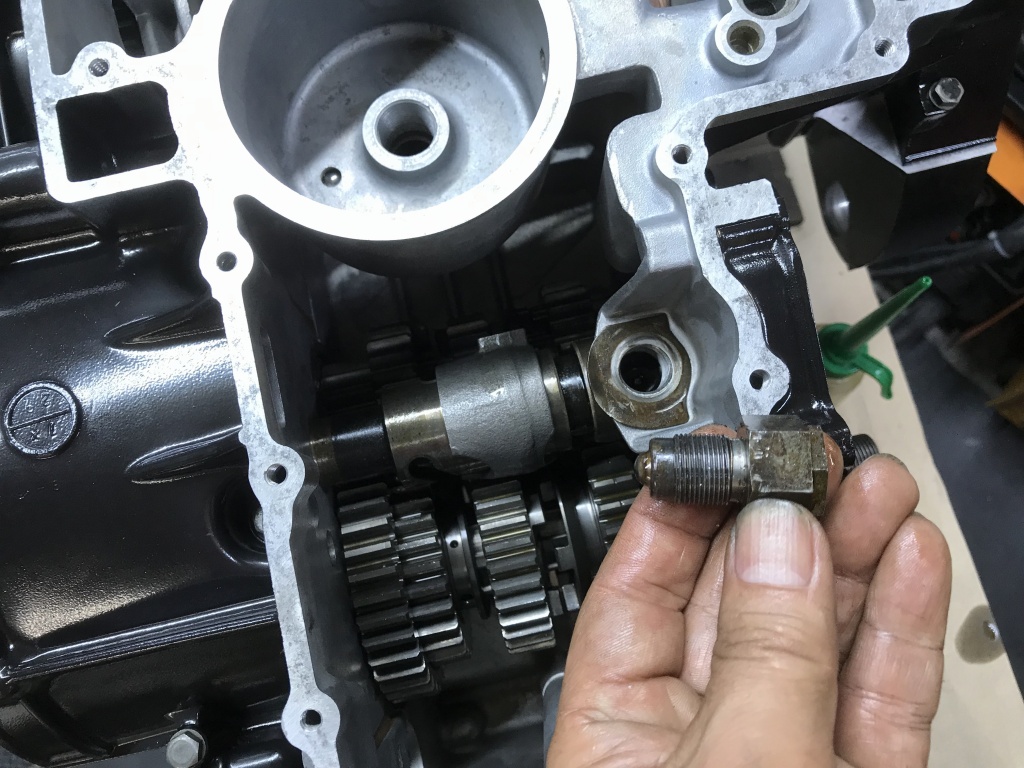

Z1のシフトドラムを組み込みます。

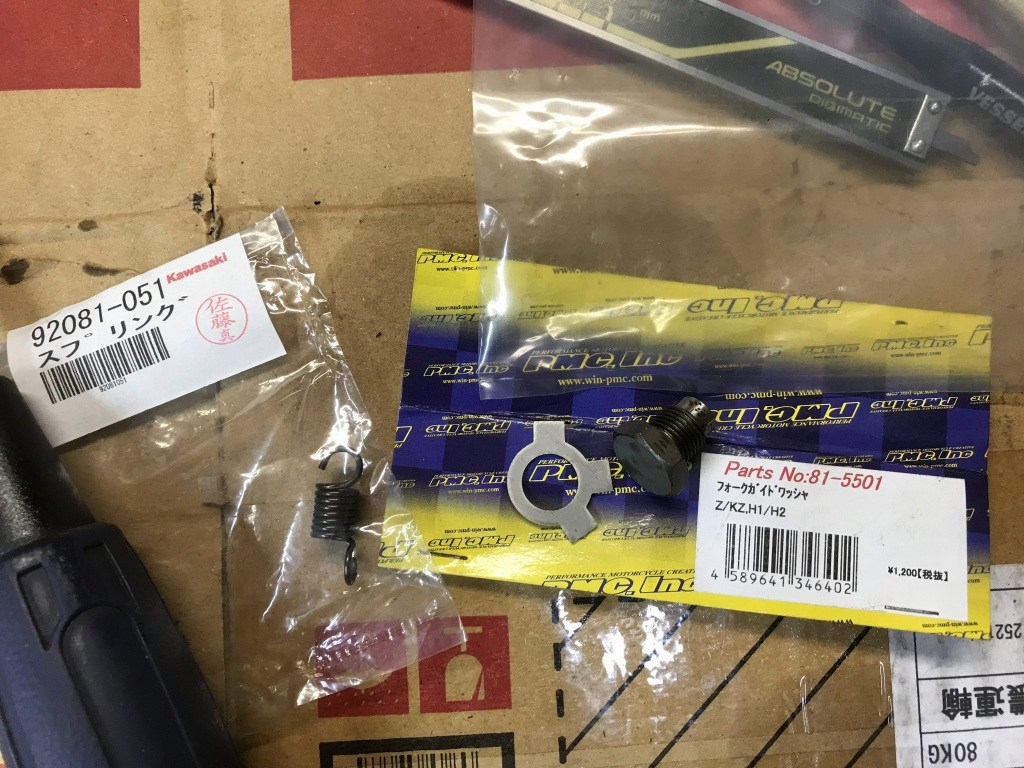

フォークガイドは摩耗していたので新品交換します。



シフトシャフトも左側のZ1用を使用します。

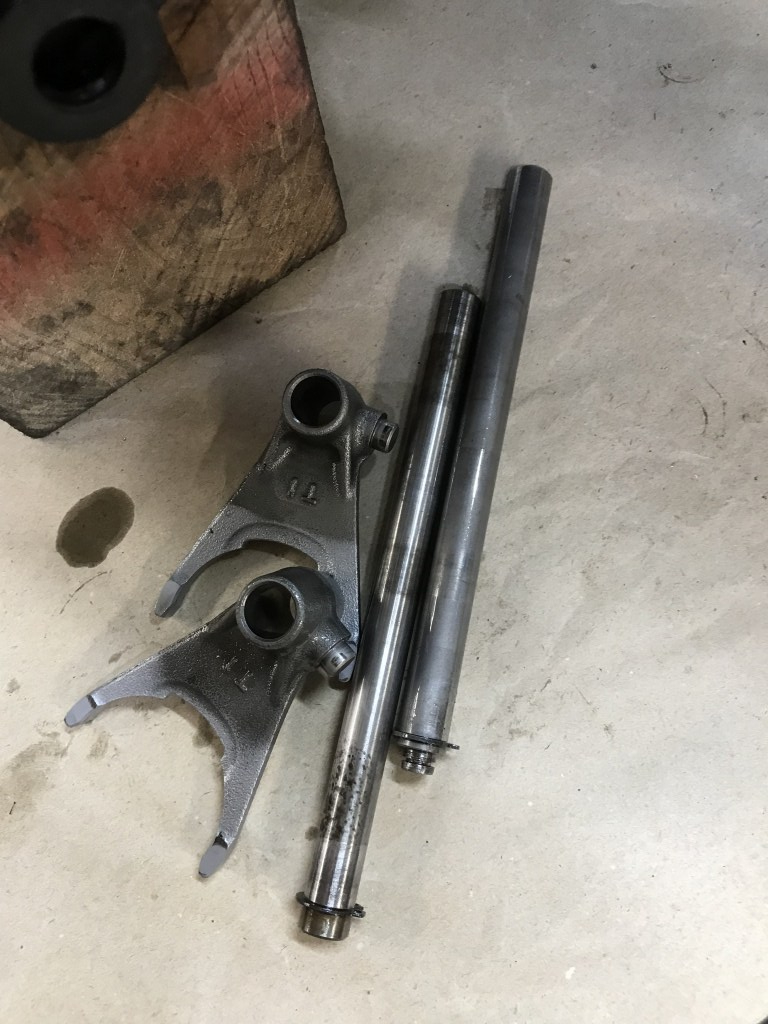

フォークはWPC処理してある既存の物を使います。

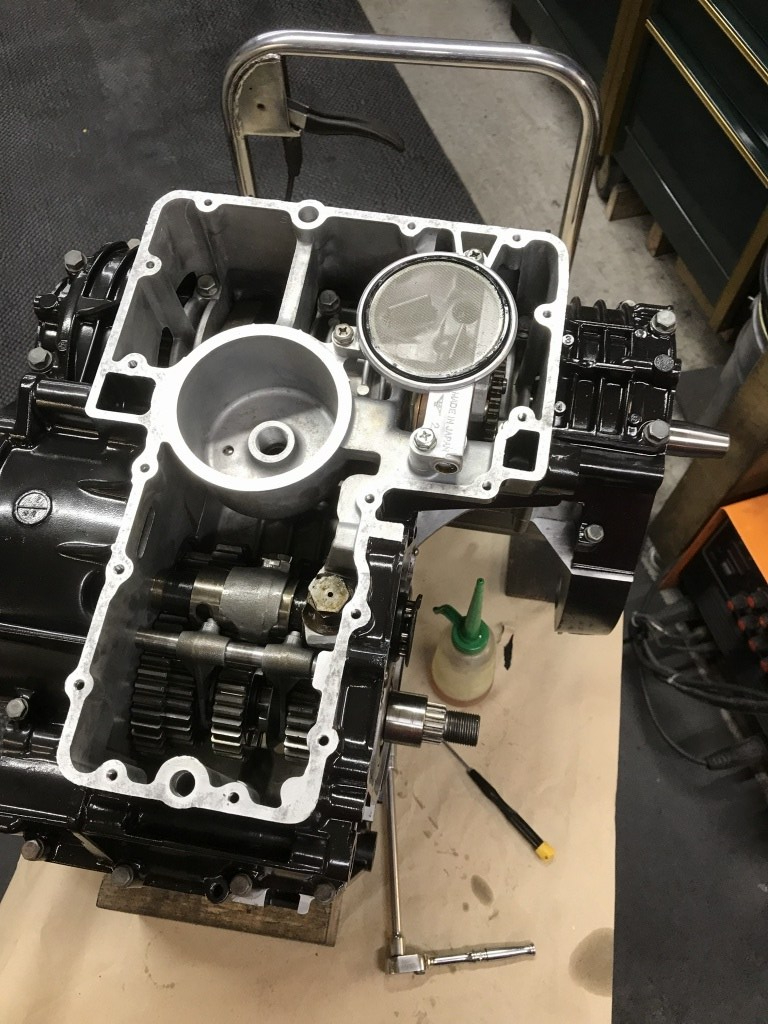

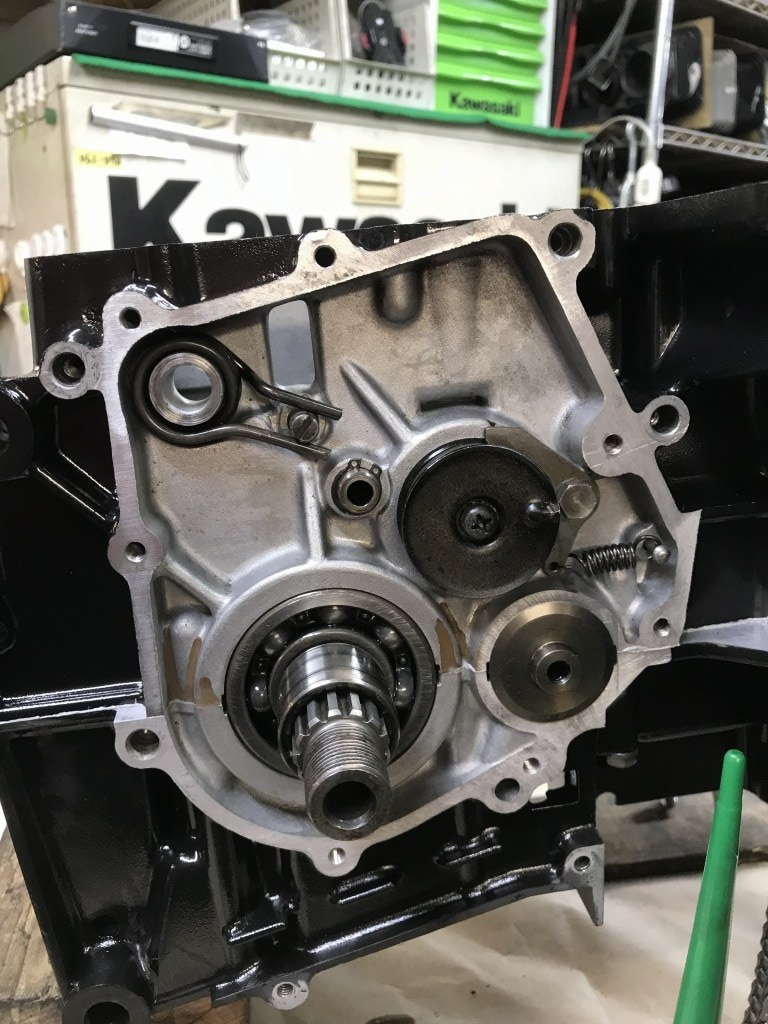

Z1のシフト周りが装着できました。



オイルポンプを取り付けます。



オイルパンを取り付けます。

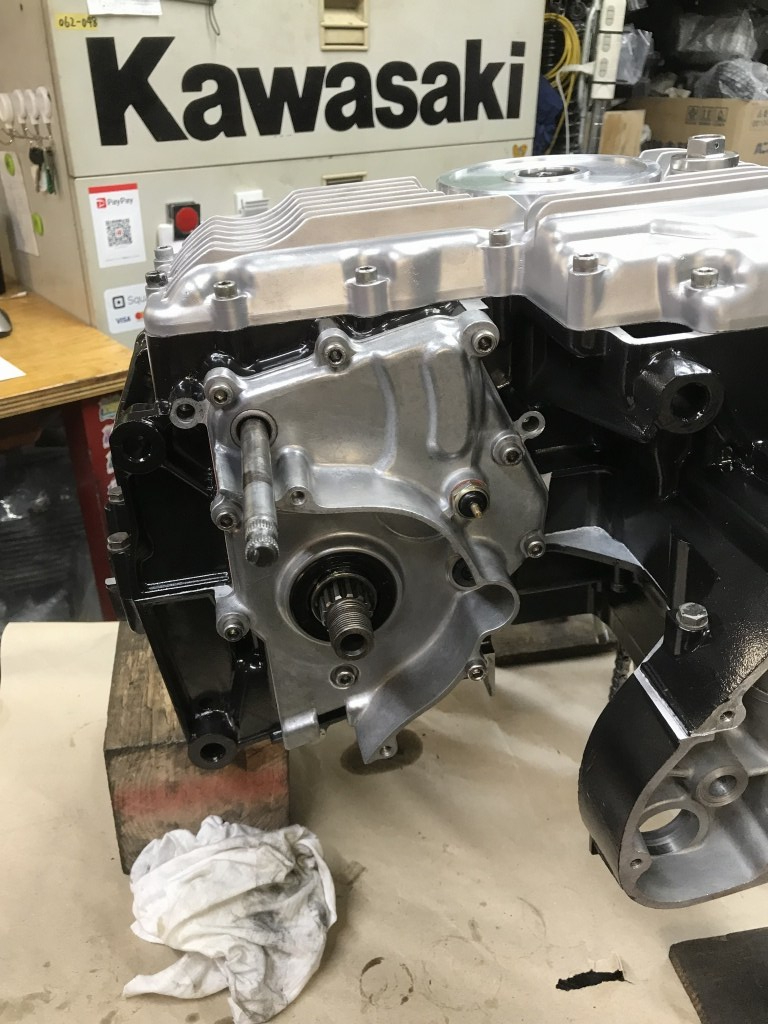

エンジンカバー類を取り付けます。



反対側も同様に。

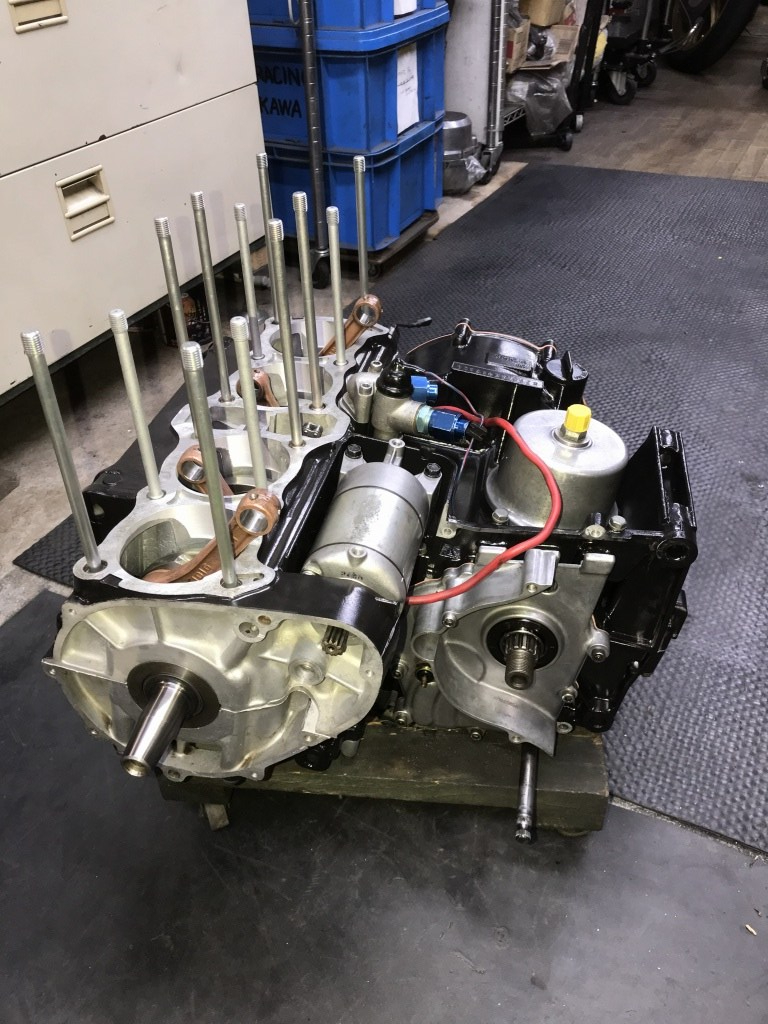

ケースを正立させて、残りの補器類を取り付けます。

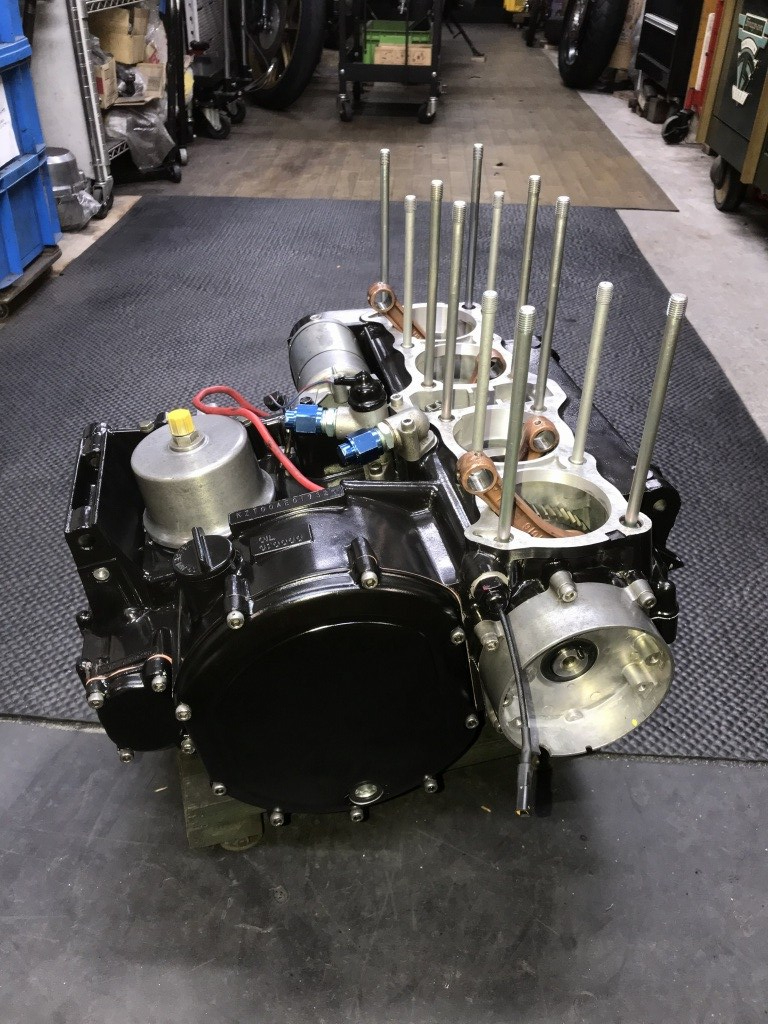

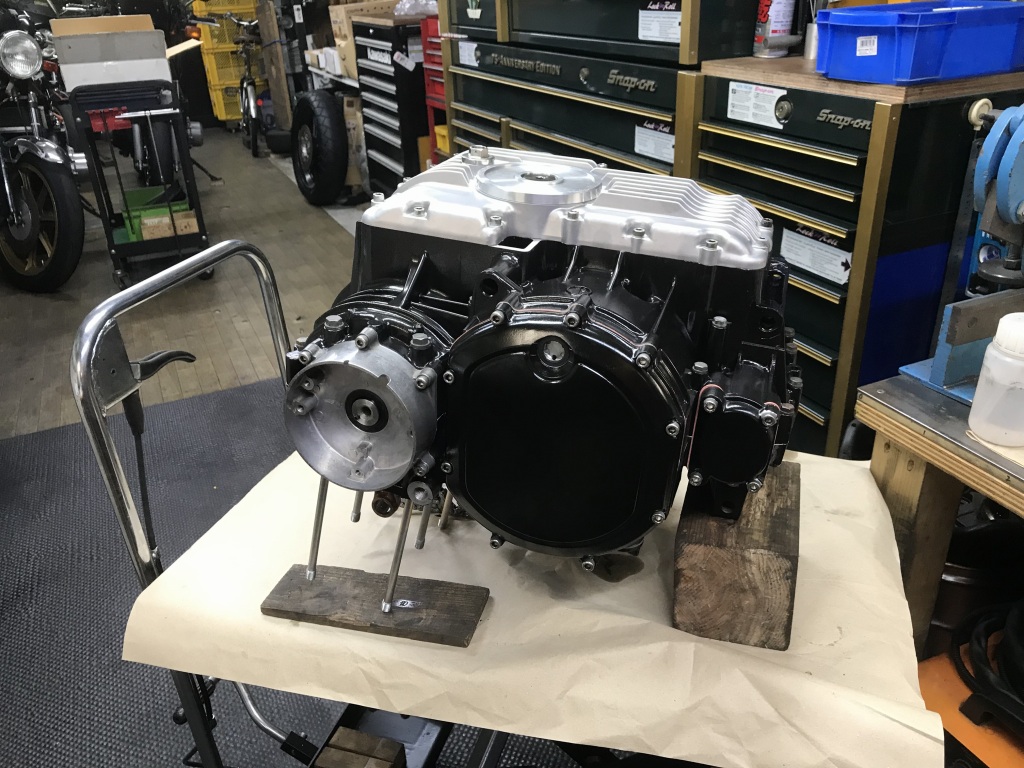

さあ、これで車載準備完了です。
