Z1000A2 T.M様 シートロックブラケット製作



シートロックブラケット製作の続きです。Z1000-A2のフレームに合うようこんな形にしました。



テールカウルのシリンダー穴に合わせて位置決めします。

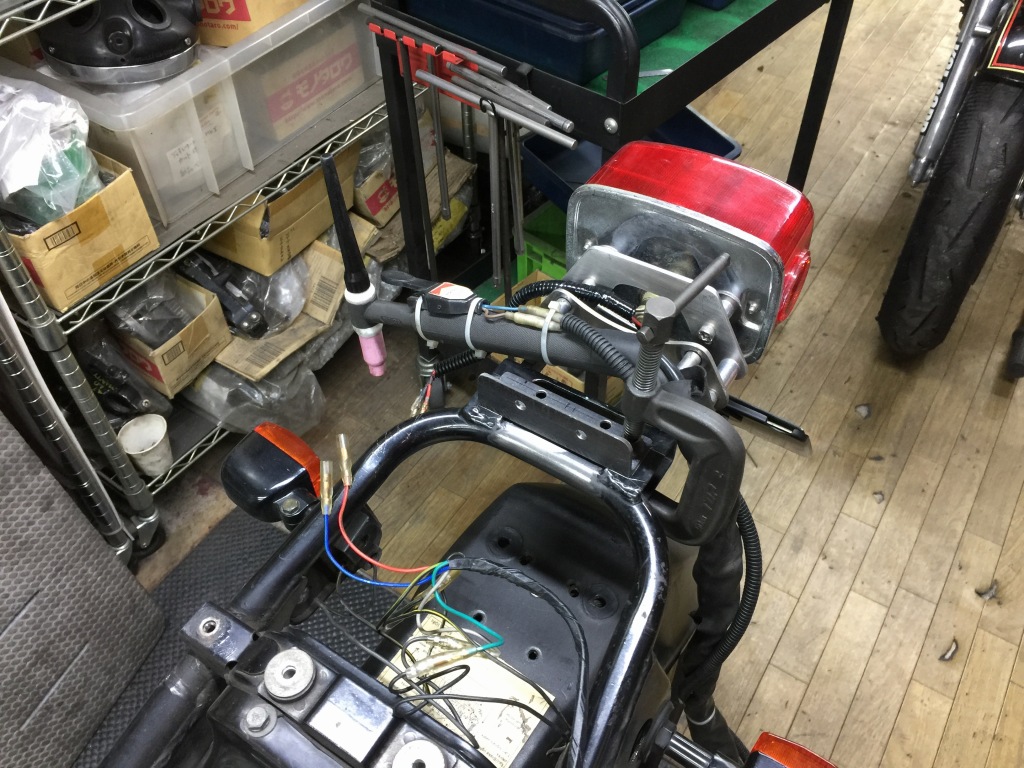

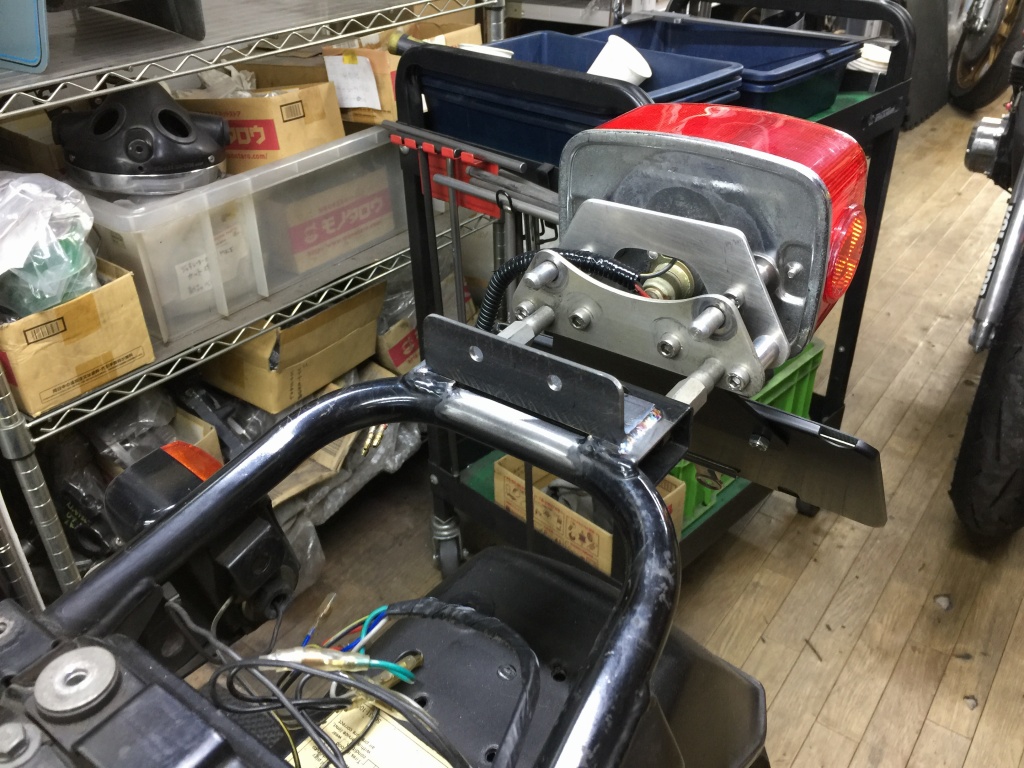

下側のブラケットをフレームに溶接します。

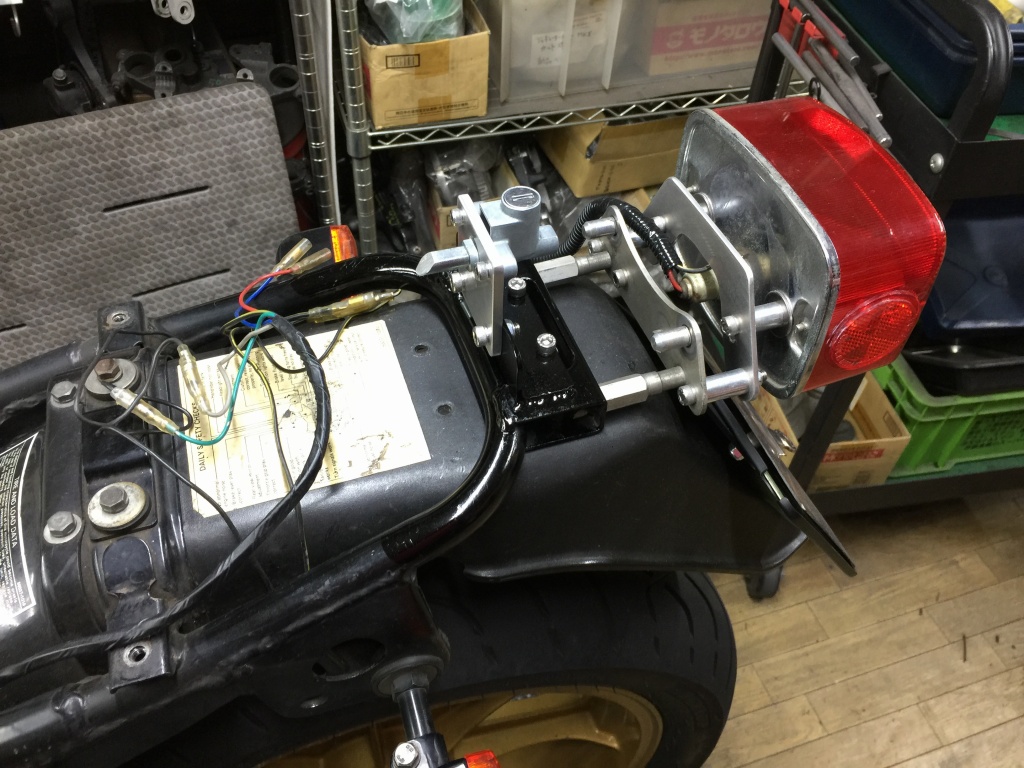

塗装して、シートロックブラケットの基本部分は完成です。

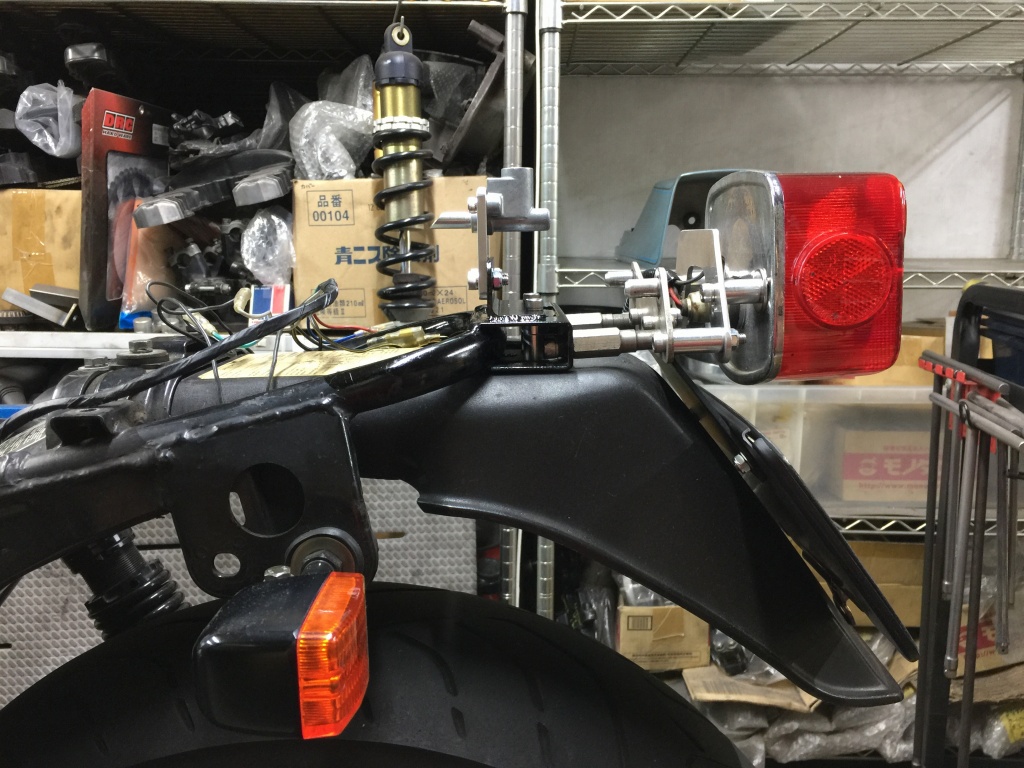

横から見るとこんな感じ。

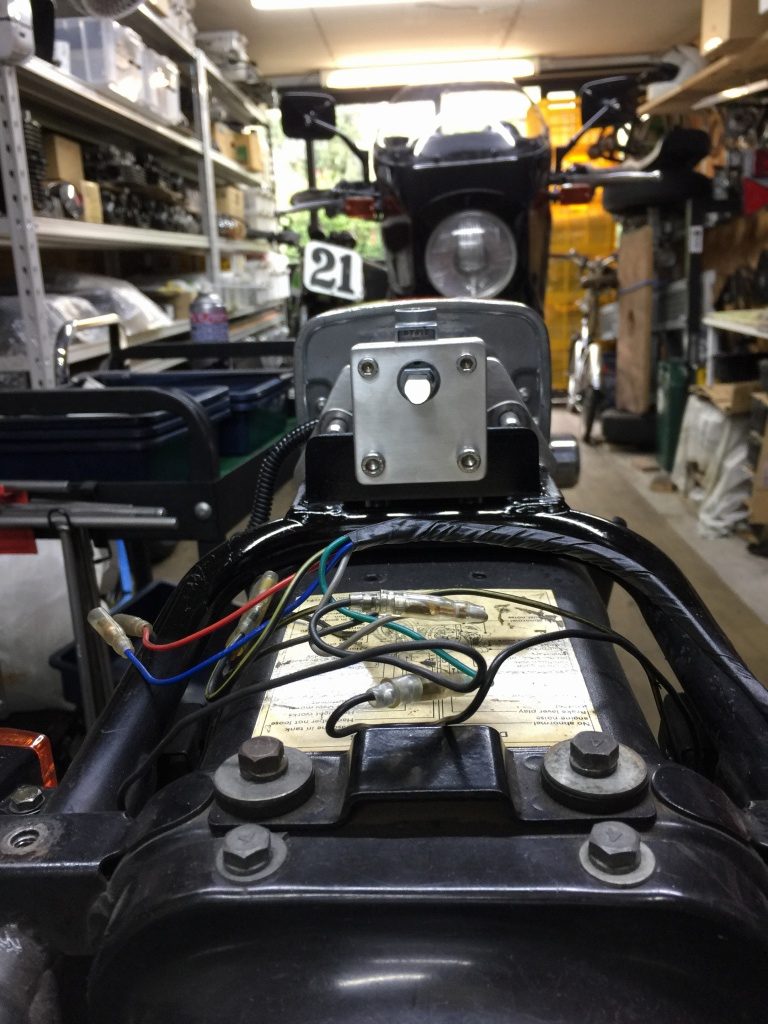

前から見るとこんな感じ。



ブラケットにもうひとつ必要な要素である、ガイドを製作します。先ずは鉄板こんな形に切り出します。溝部分の形状はZ1Rからコピーしています。



それぞれを曲げて治具に取り付け付き合わせます。

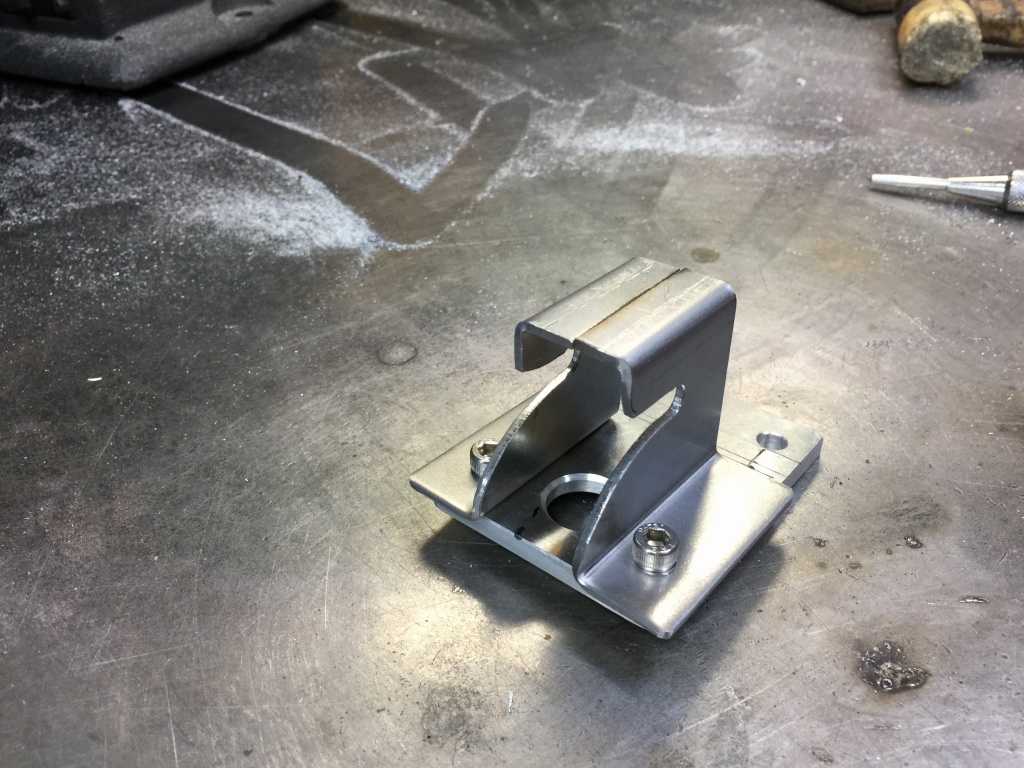

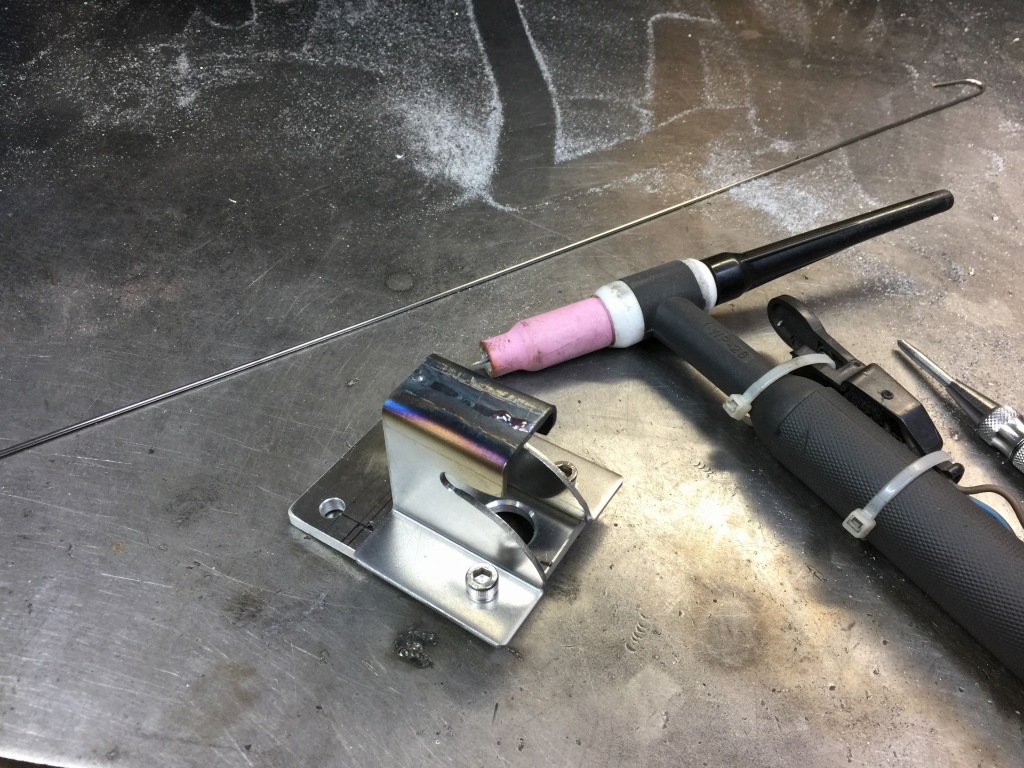

二つを溶接します。

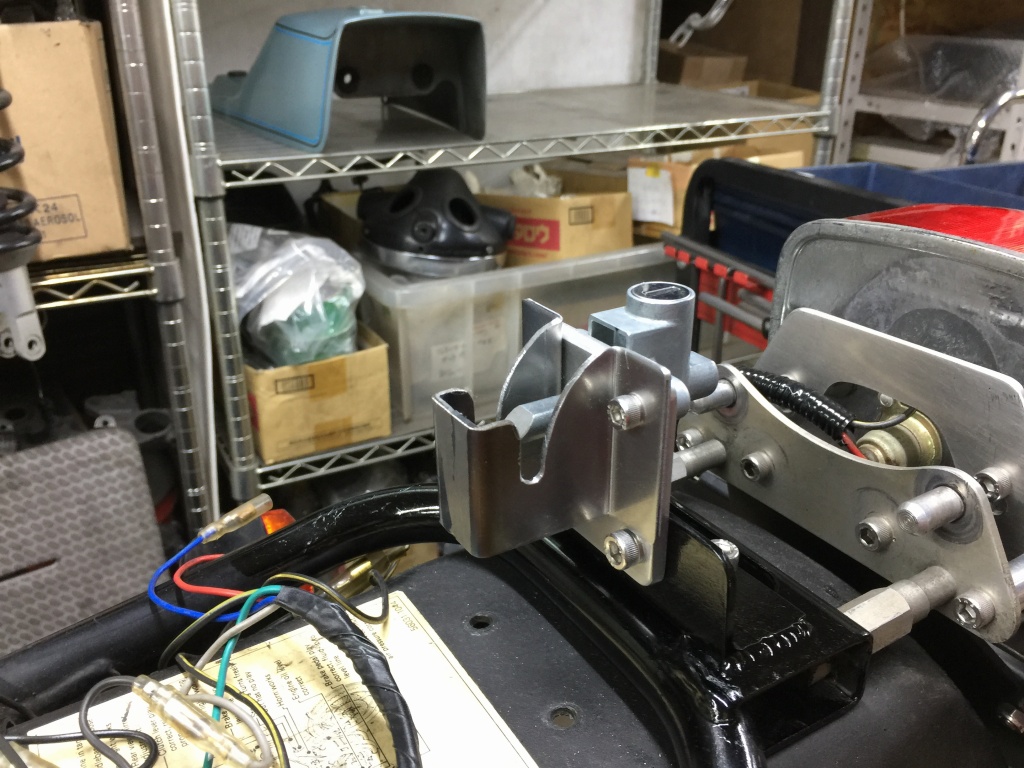

シートロックに取り付けます。

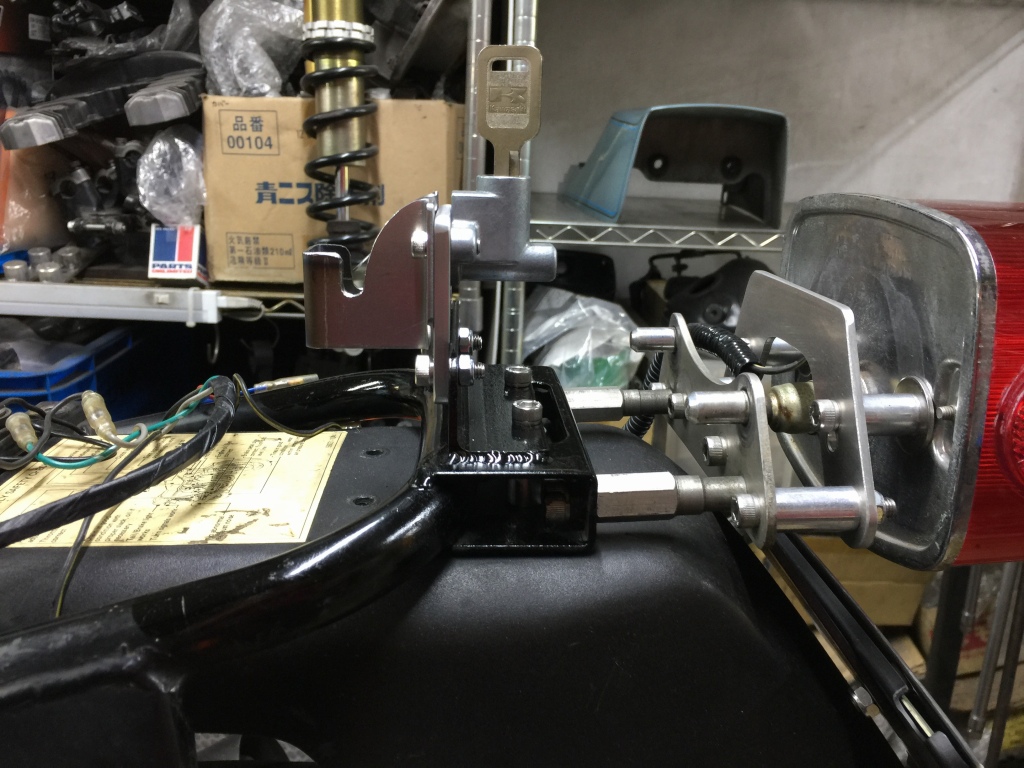

これでノーマル同様にシートが固定できます。

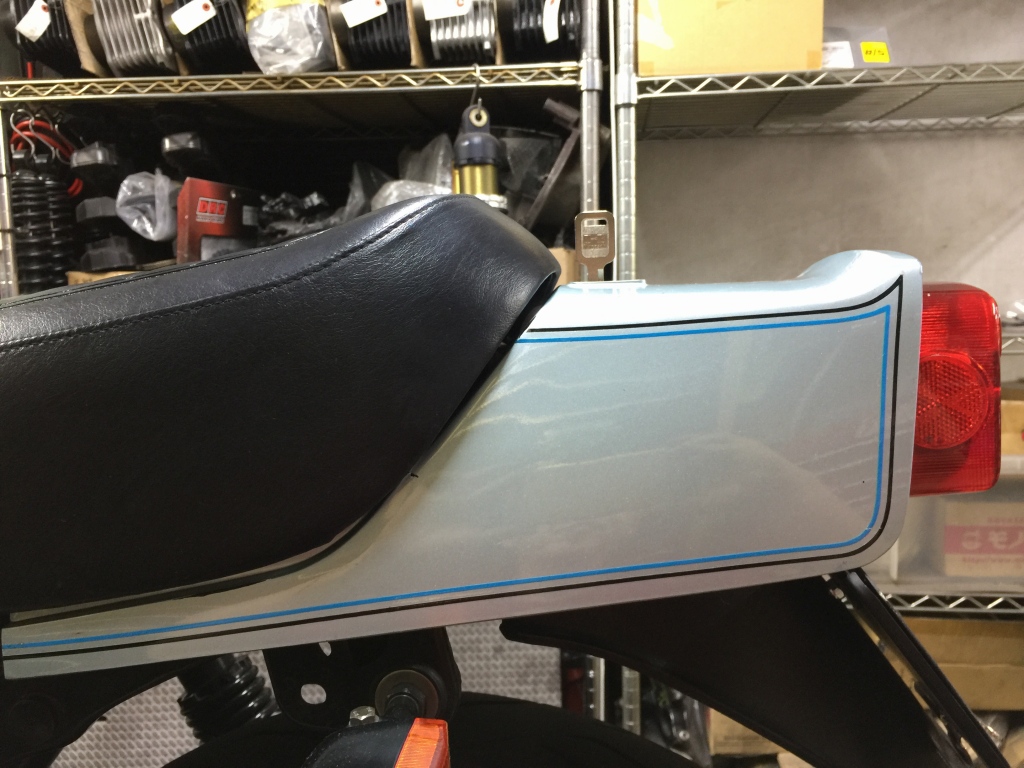

シートを付けてみます。少しシートに隙間がありますね。



アンカーのUボルトは既に一番短い状態です。

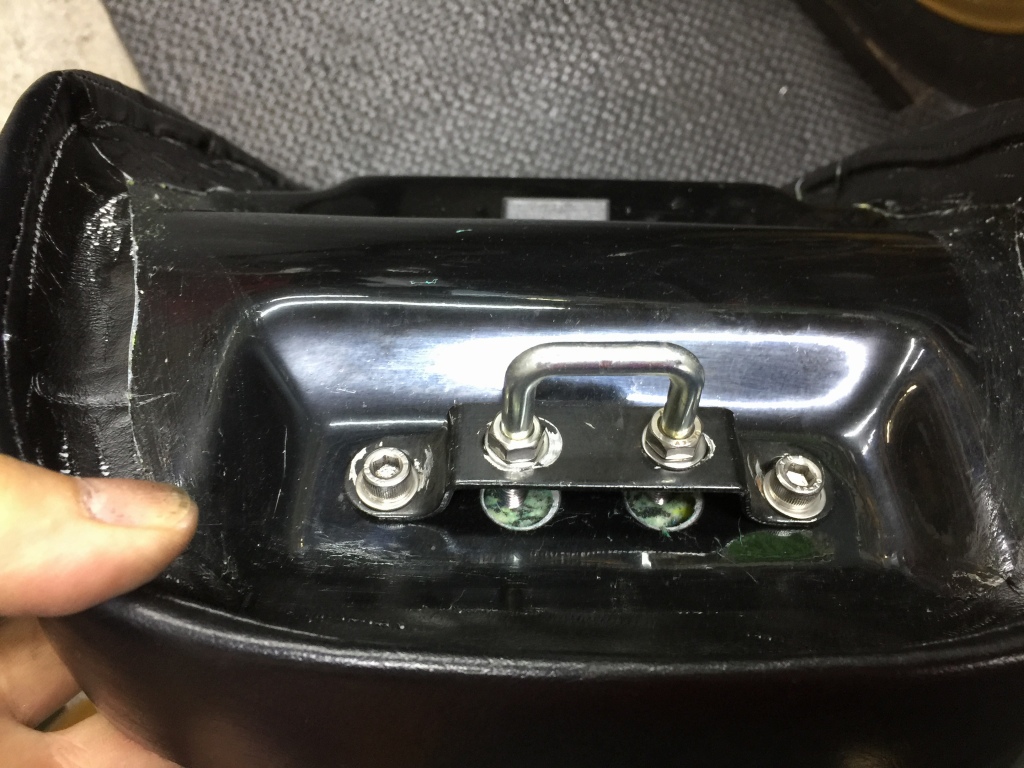

Uボルトを更に低くするため、コの字型のベースを平板に変更して低くします。

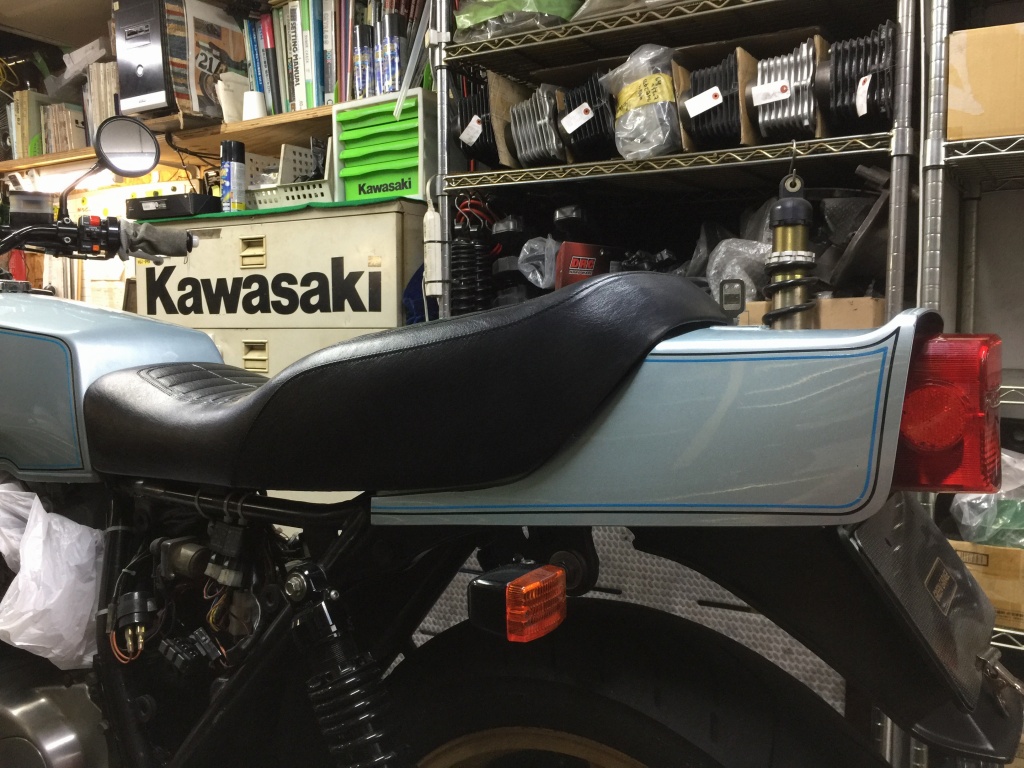

アンカーの高さを調整し、これで隙間なくピッタリになりました。

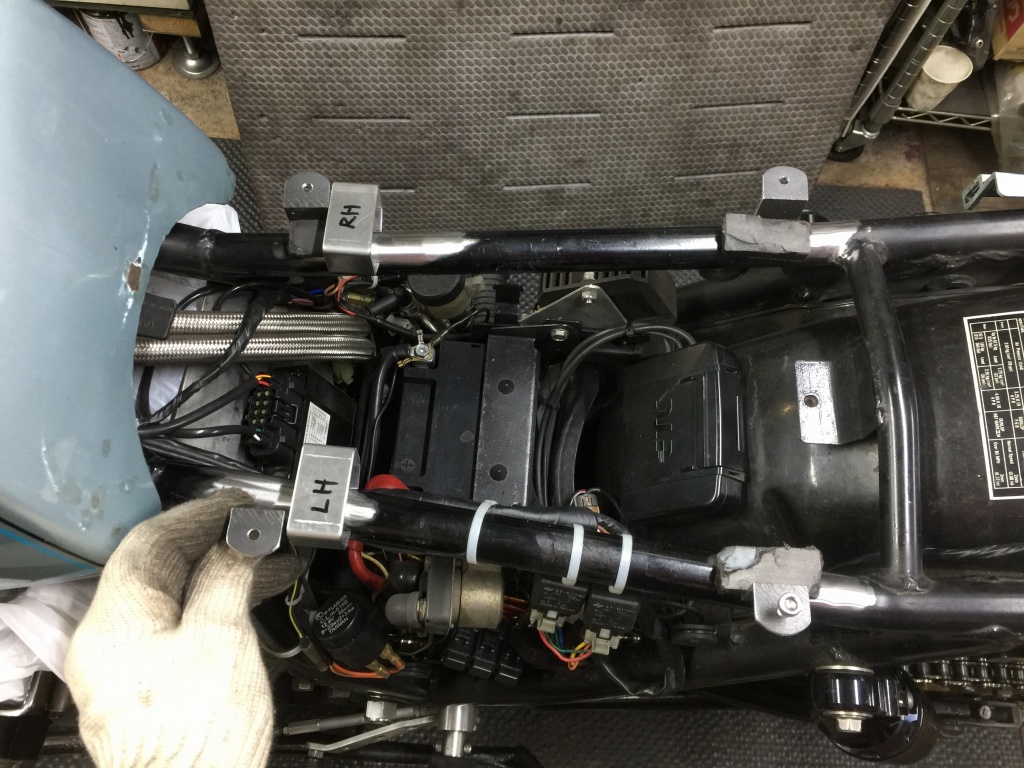

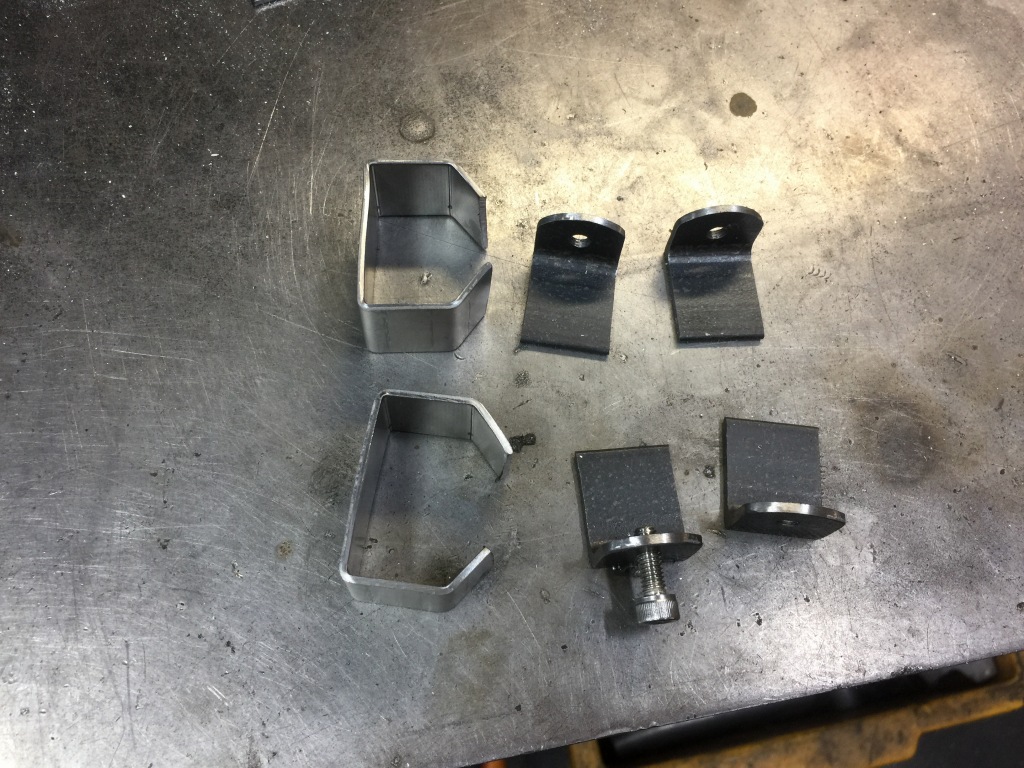

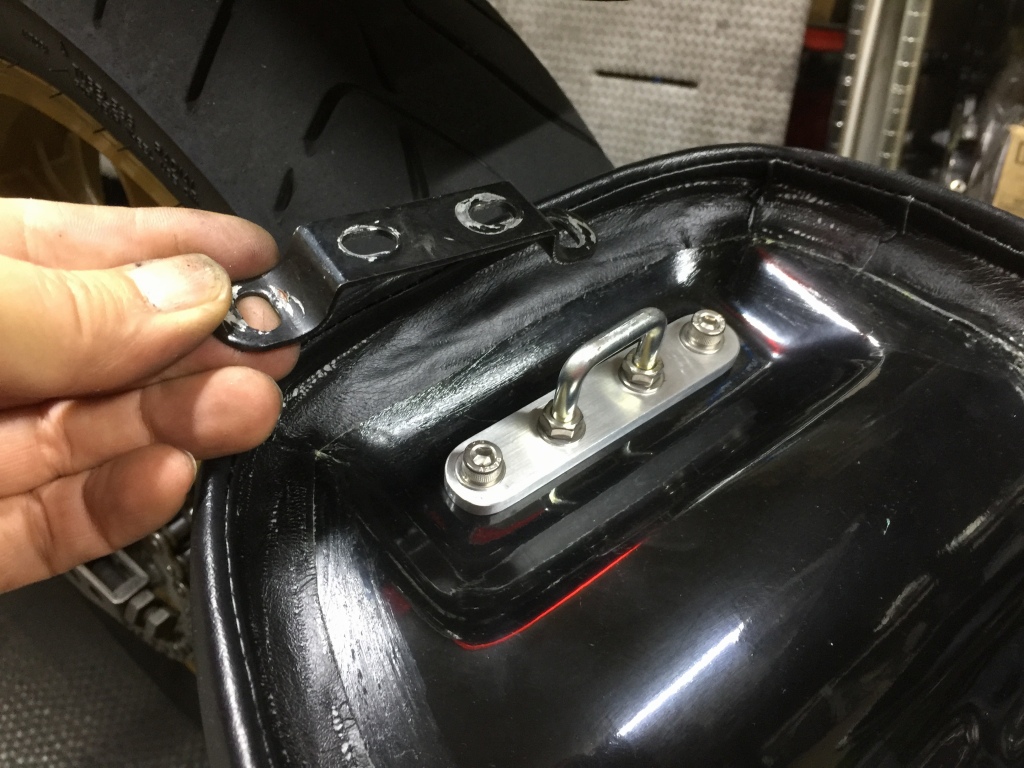

次に、シートのフロントブラケットとサイドモールのブラケットを製作します。



取り付けイメージはこんな感じ、それぞれ高さを微調整して溶接します。
