Z1000A2 T.M様 フロントマスター交換



シートモールブラケット製作の続きです。ノーマルと同じ取り付け高さになるようケガキます。



ケガキ線でカットします。



ノーマルブラケットと比較するとこんな感じです。



フロント側も。



位置決めしてフレームに溶接します。

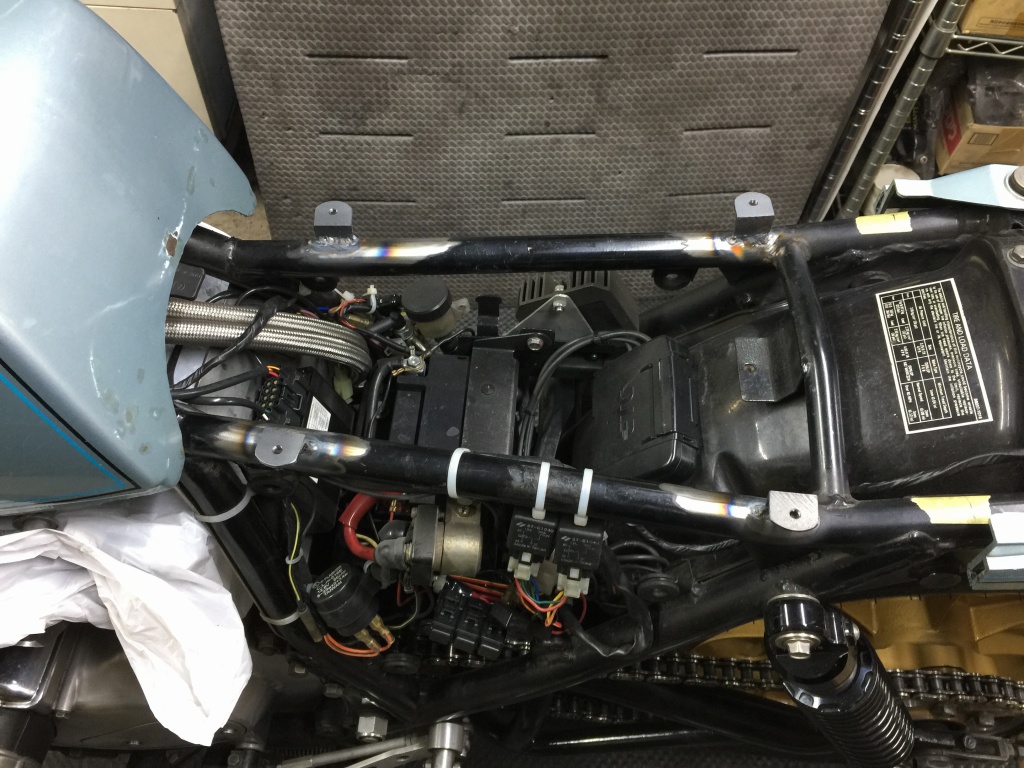

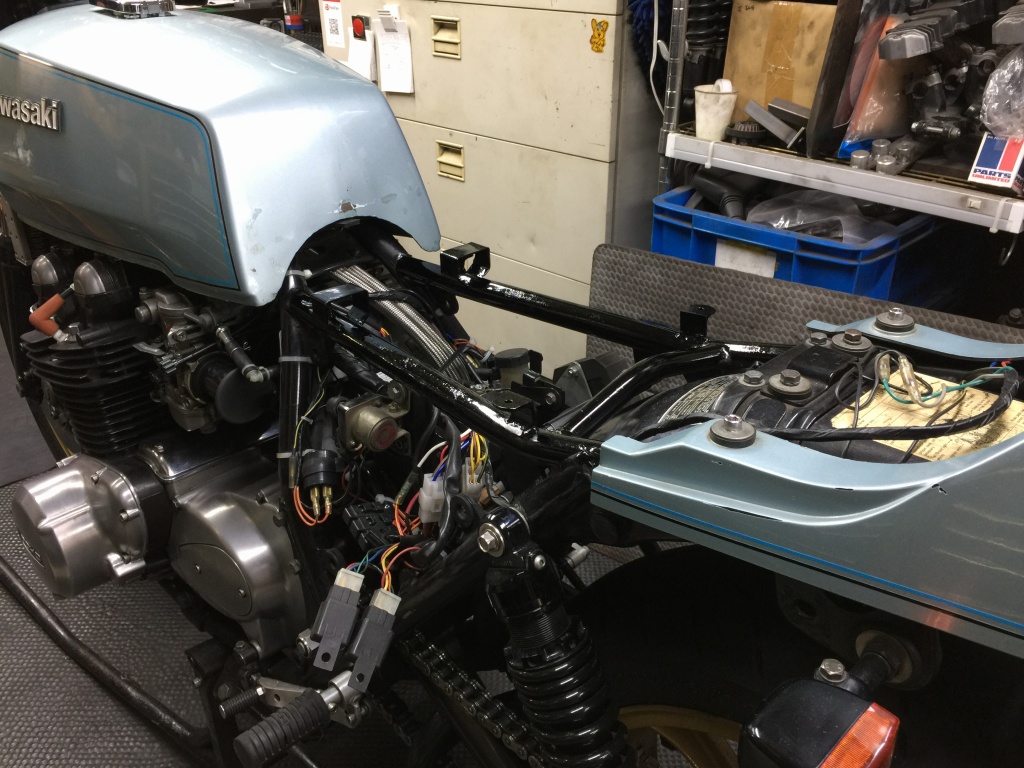

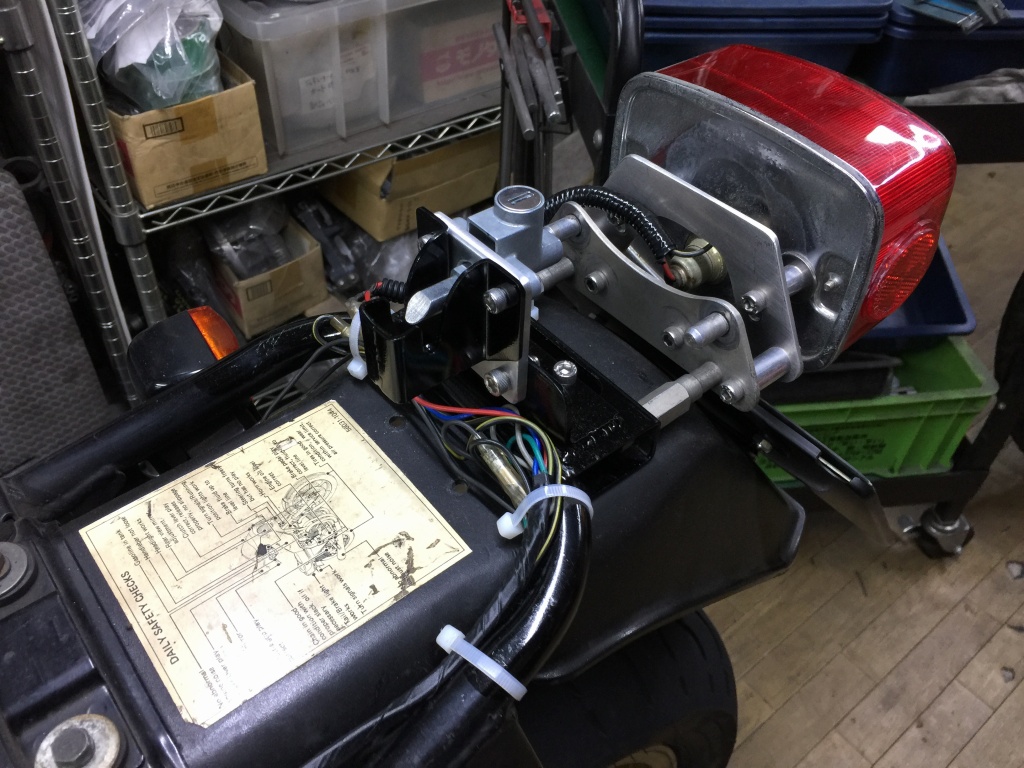

シートモールブラケットが付きました。

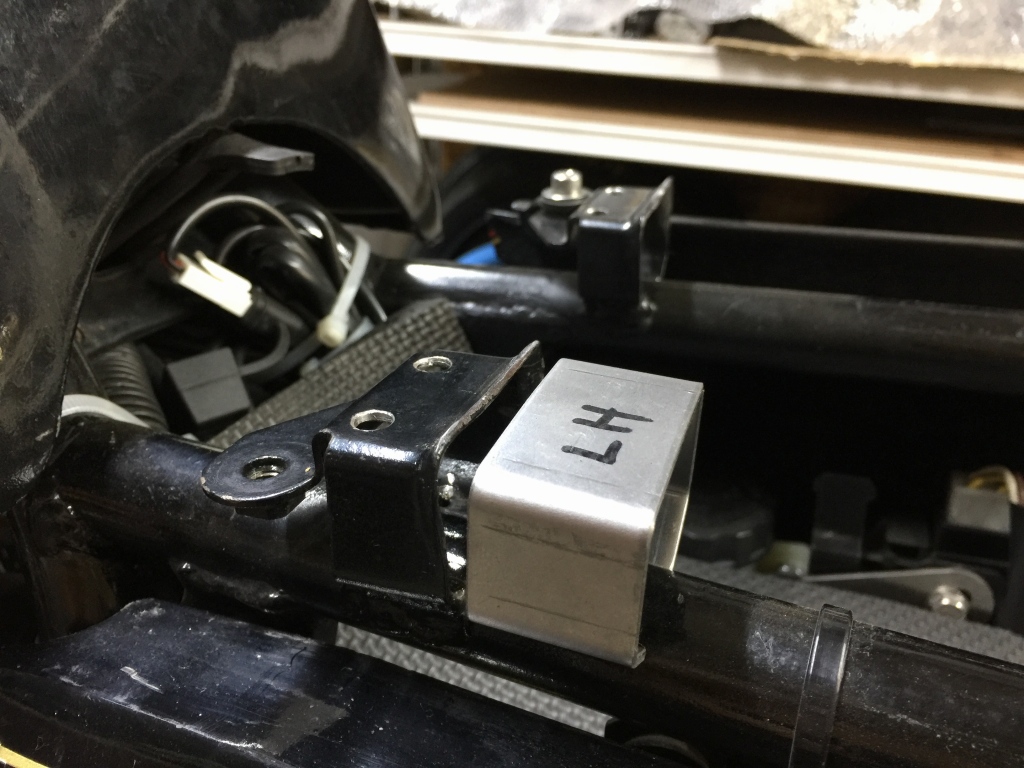

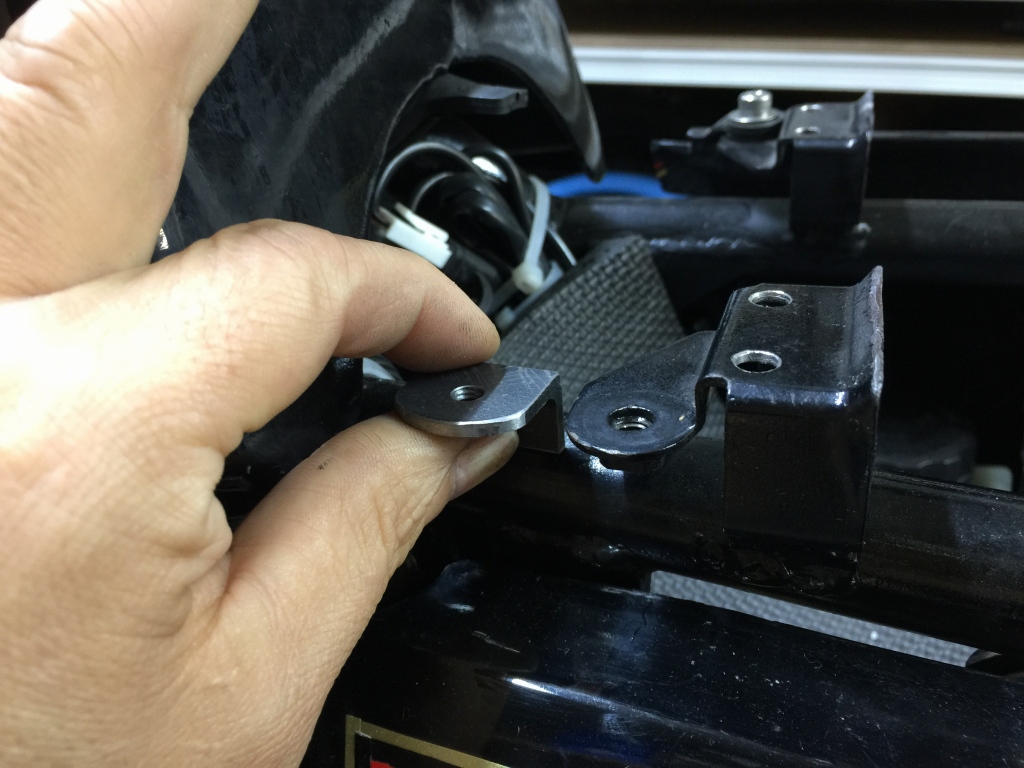

シートフロント側のブラケットも準備します。ノーマルと比べるとこんな感じです。

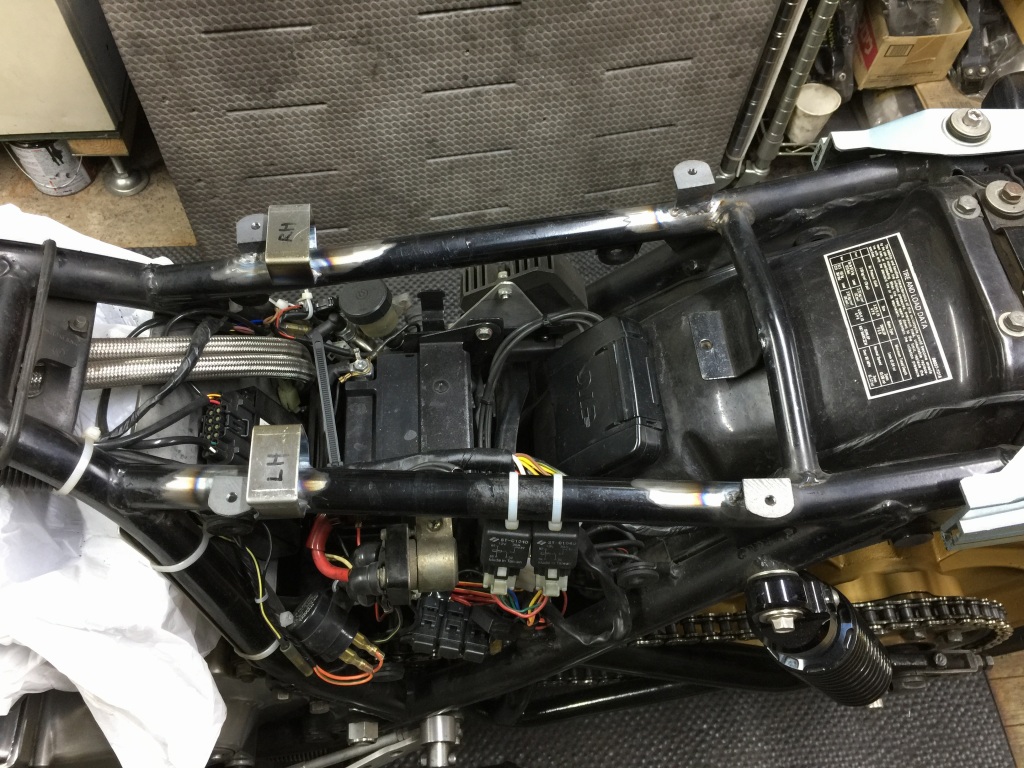

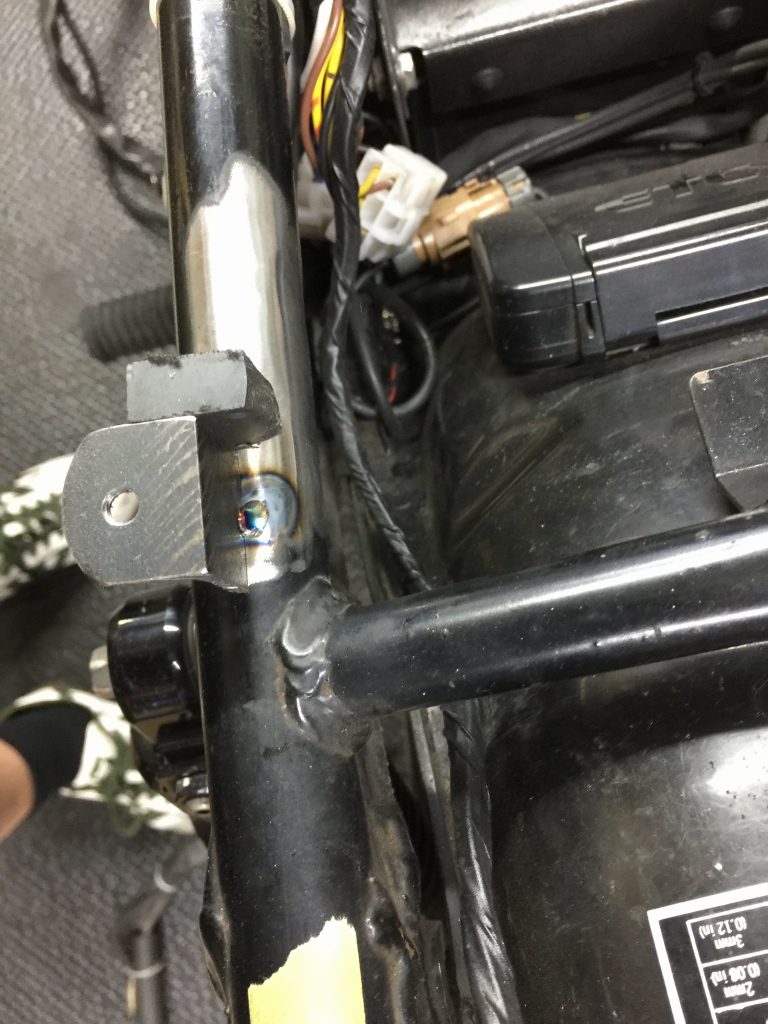

シートブラケットを溶接します。

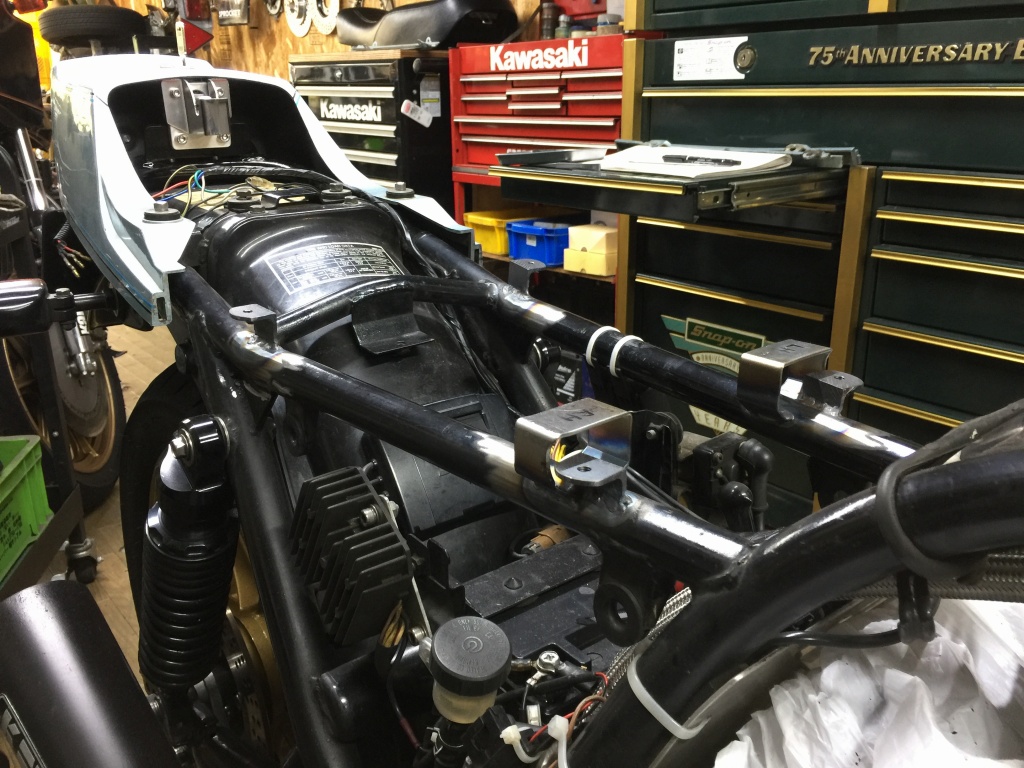

前から見るとこんな感じです。



塗装して完成です。

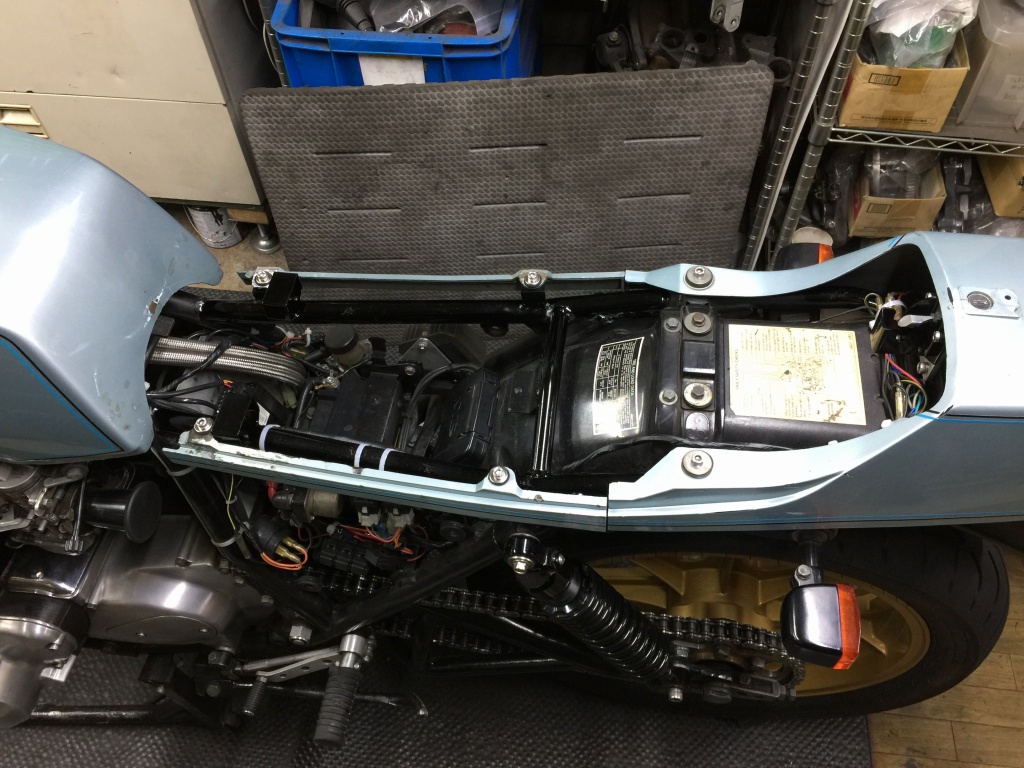

シートモールを取り付けます。

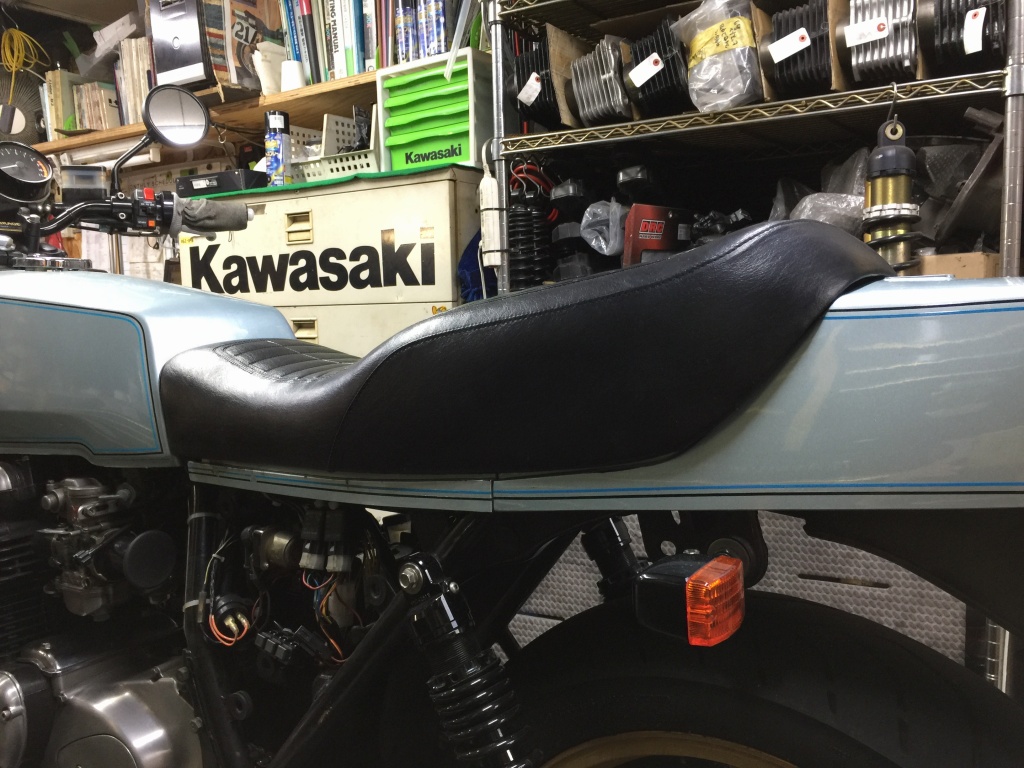

シートを取り付けてチリを確認します。



続いてフロントマスターを交換します。Z1Rはカウルとフロントマスターのレイアウトが重なるので、ハンドルを少し幅広にしリザーバータンク別体式のマスターを使うと便利です。

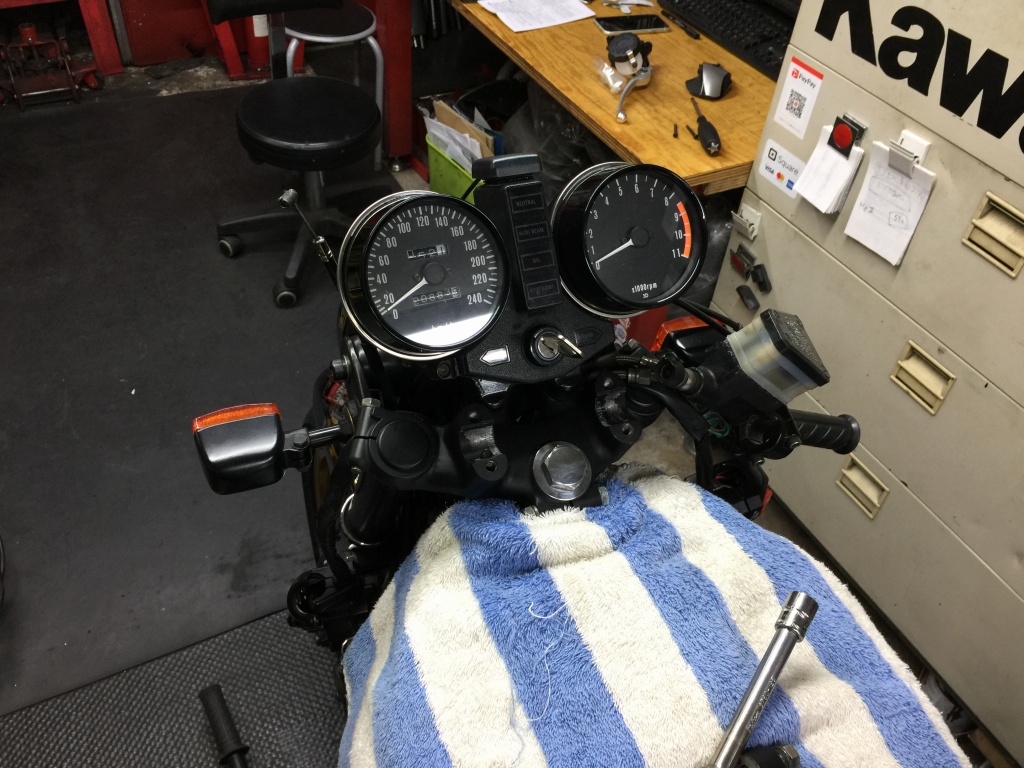

ハンドルを外します。

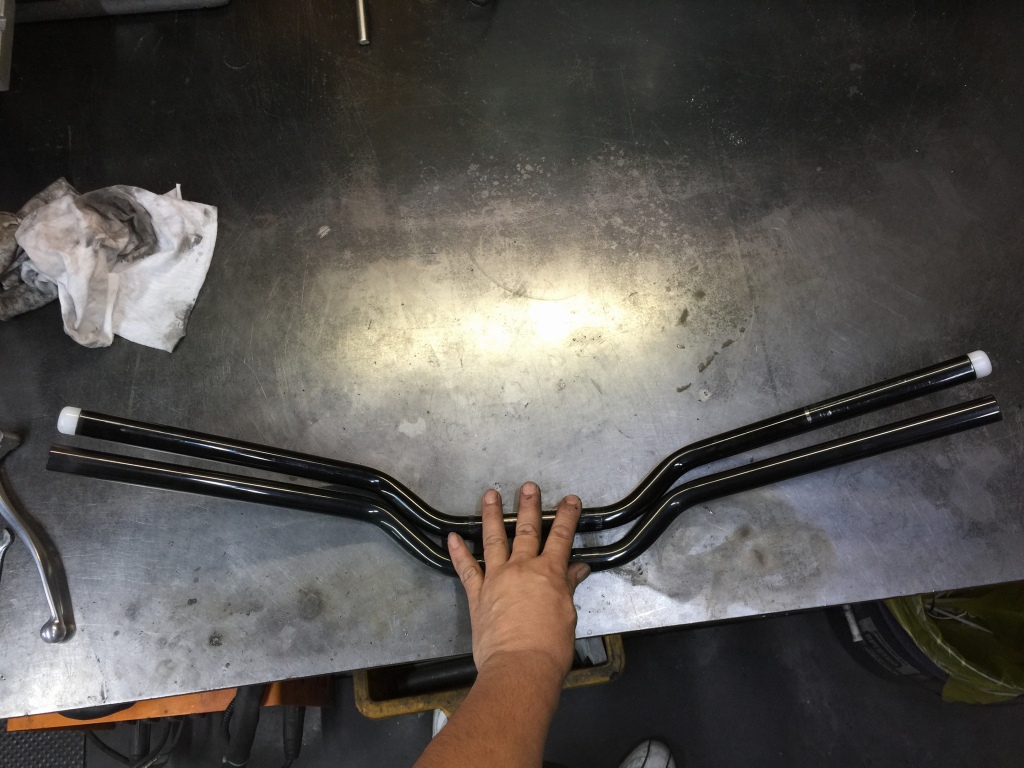

下側が少しロングなハンドルでこちらを使います。

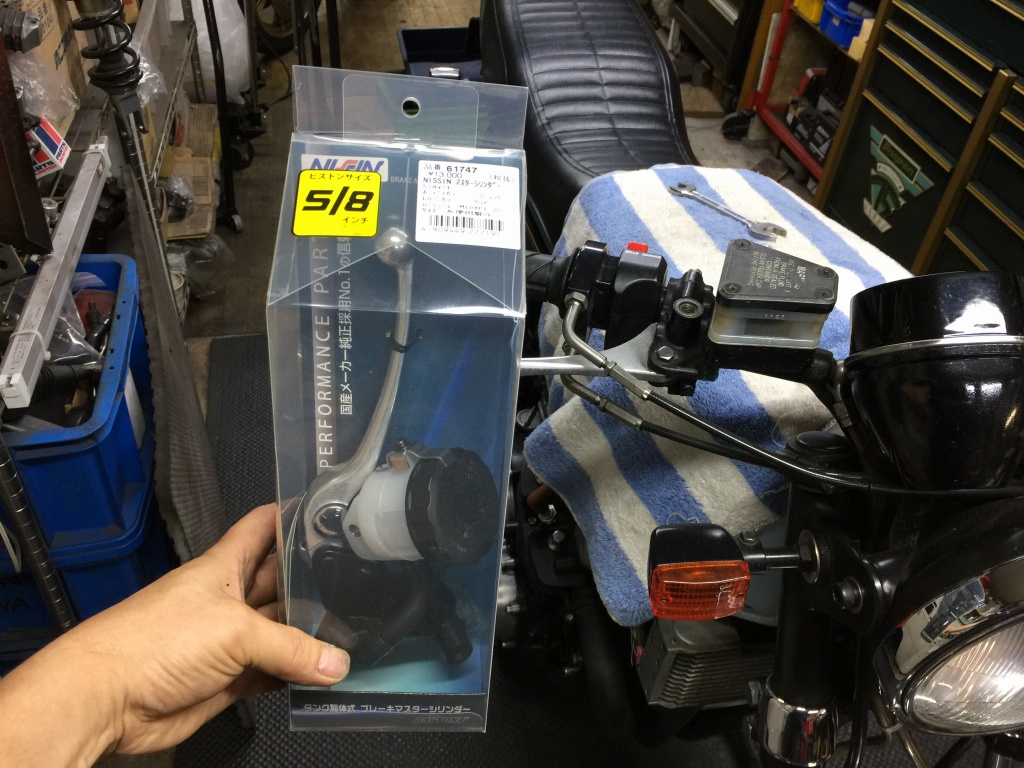

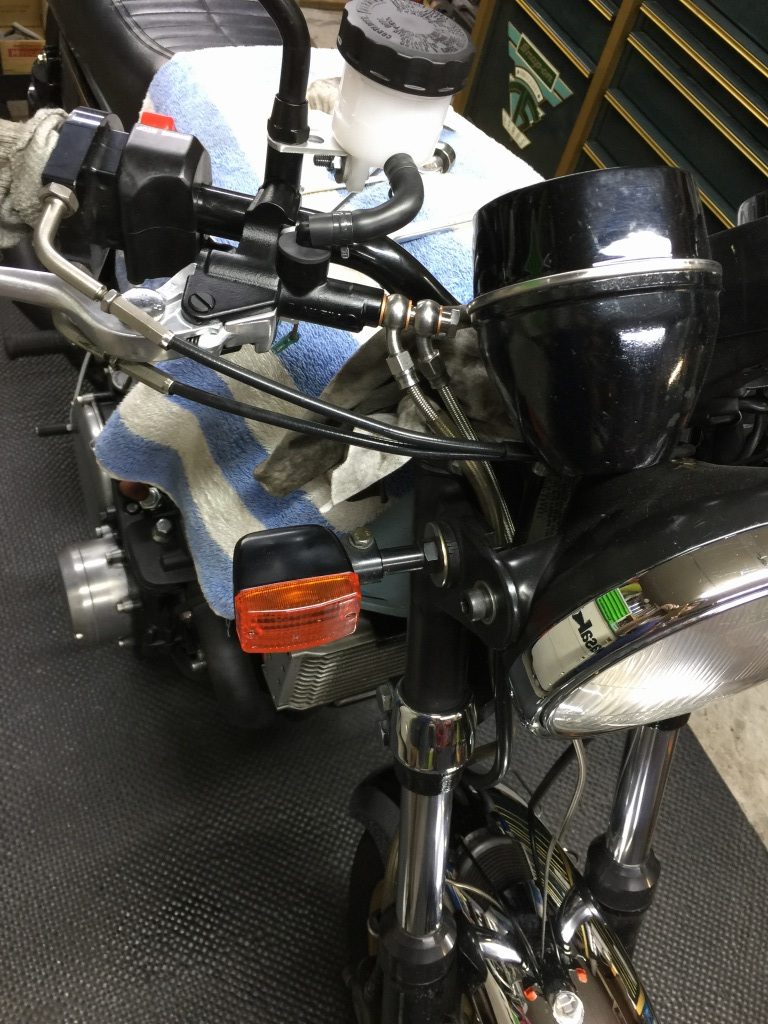

ロングハンドルと新しいマスターを取りけます。既存のブレーキホースは、左側が少し長さが足りません。

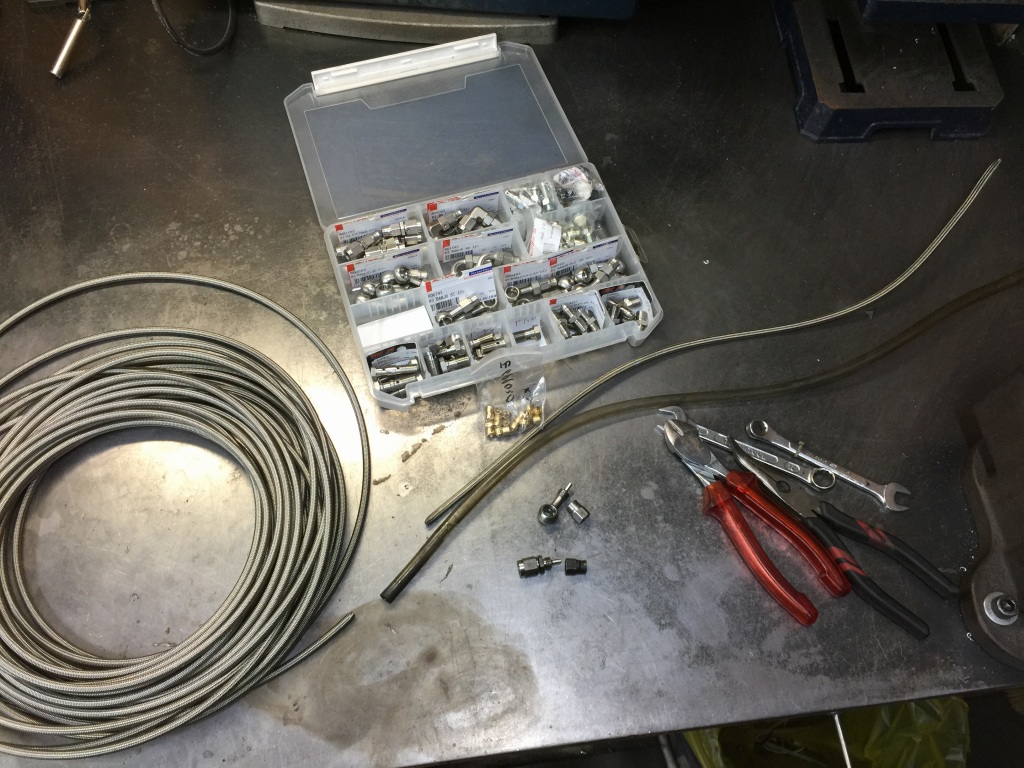

フィッティングを分解し、ホースのみ長い物に交換して組み直します。

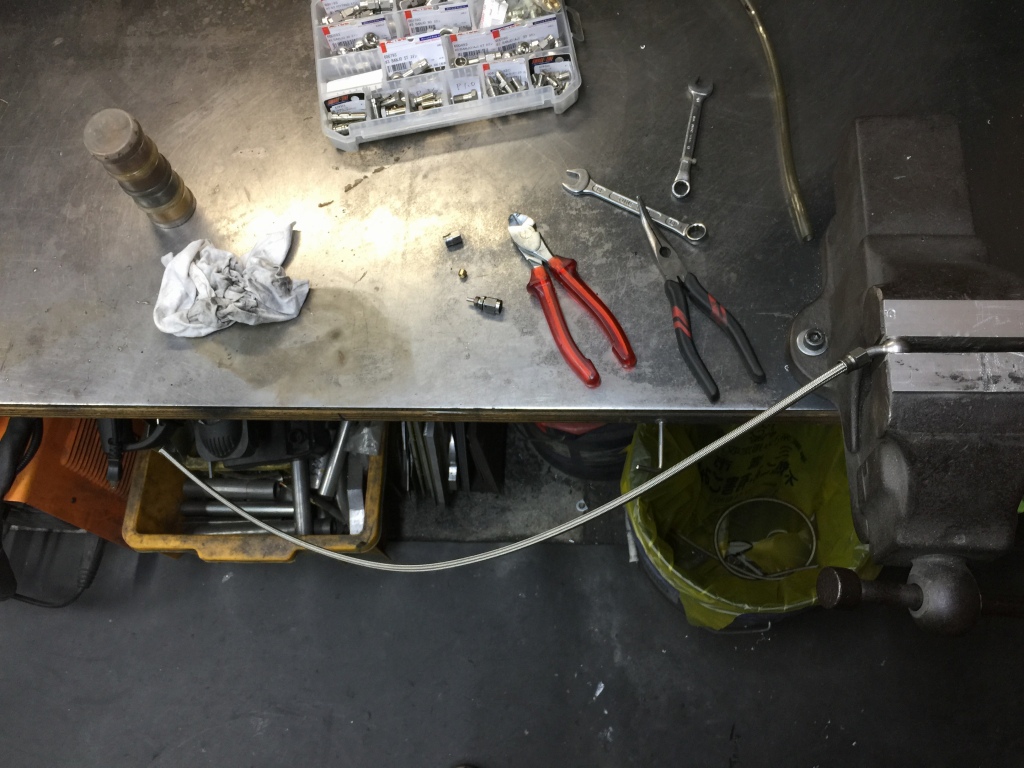

先ず、片側のバンジョーを取り付けます。



マスター側に接続します。

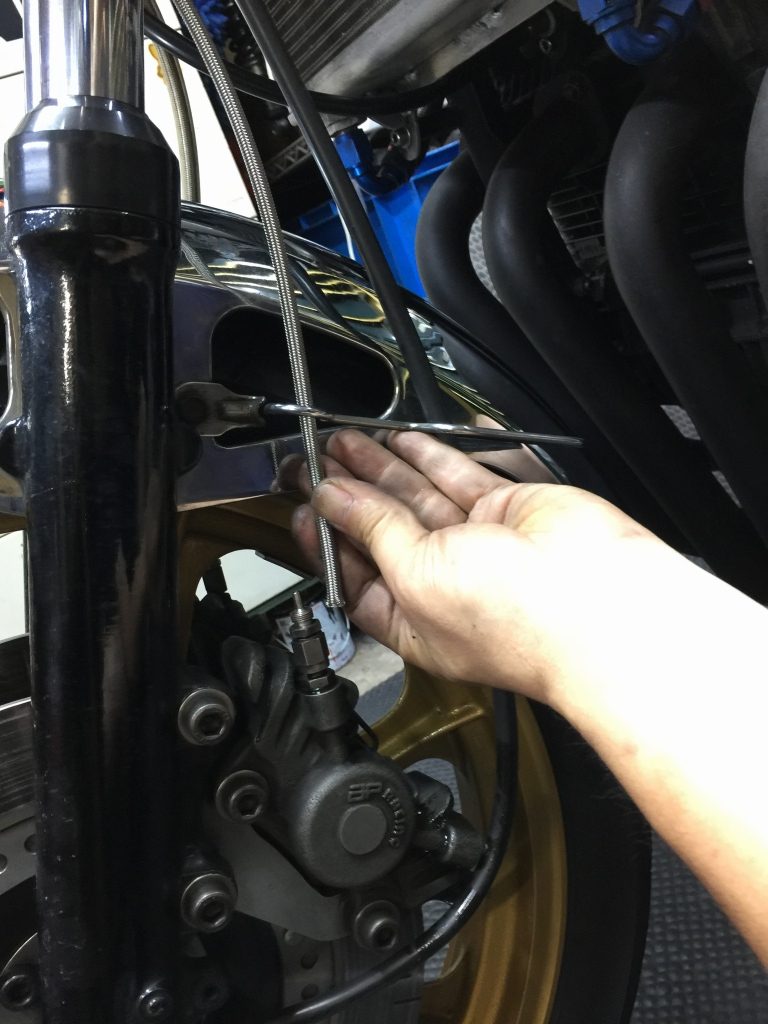

現車合わせでホースの長さを決めます。

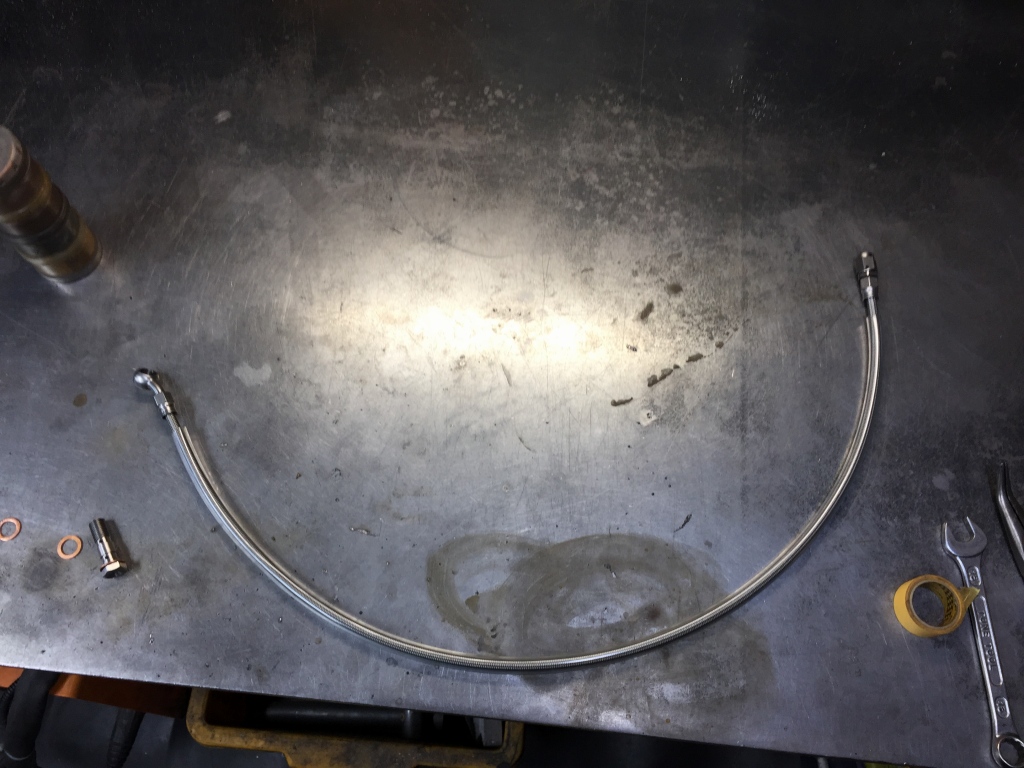

長くしたホースができました。フィッティングは継続使用です。

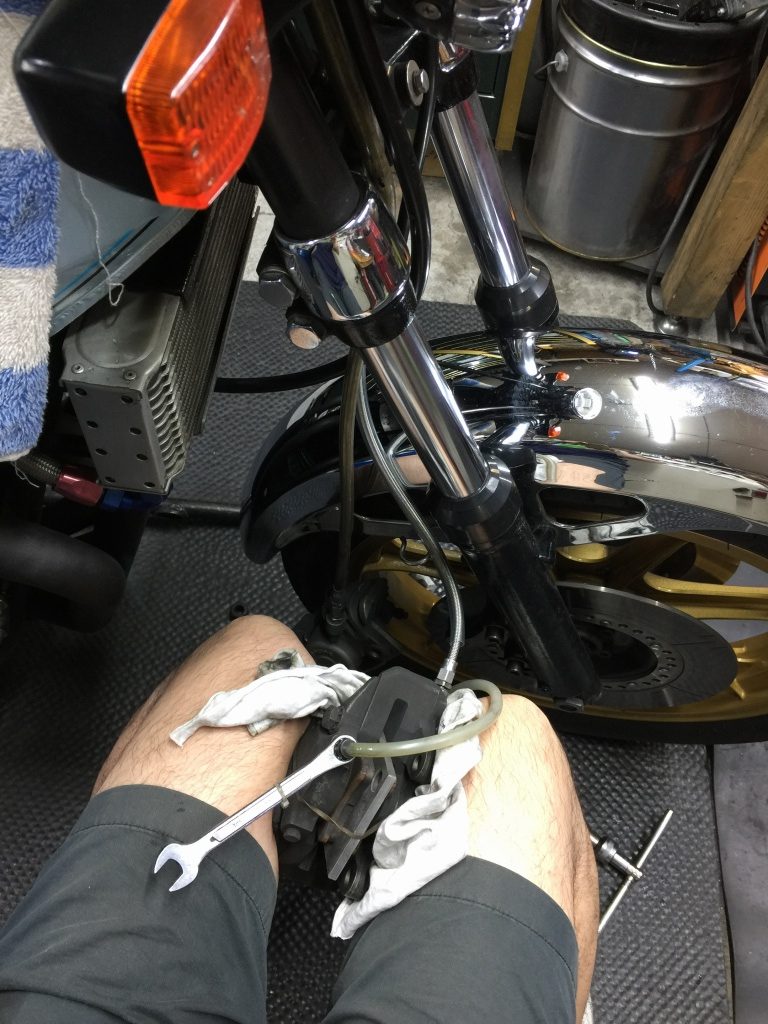

ホースをキャリパーと接続したら、キャリパーを一旦外してエア抜きします。



フロントマスターとハンドルの交換が終了しました。

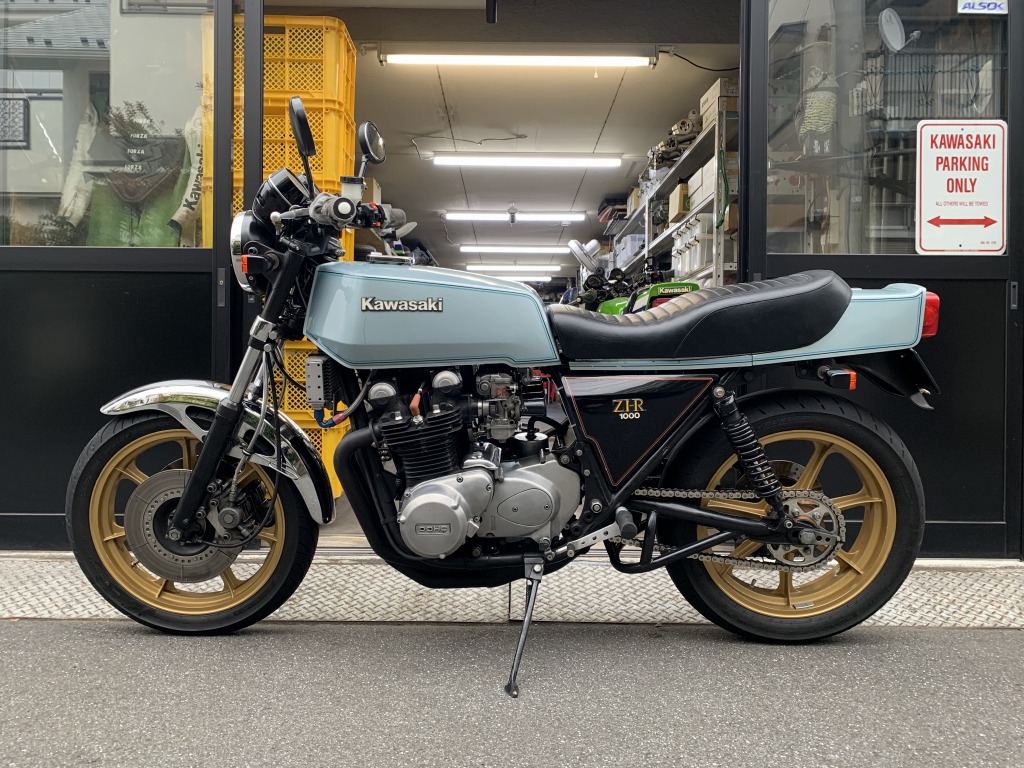

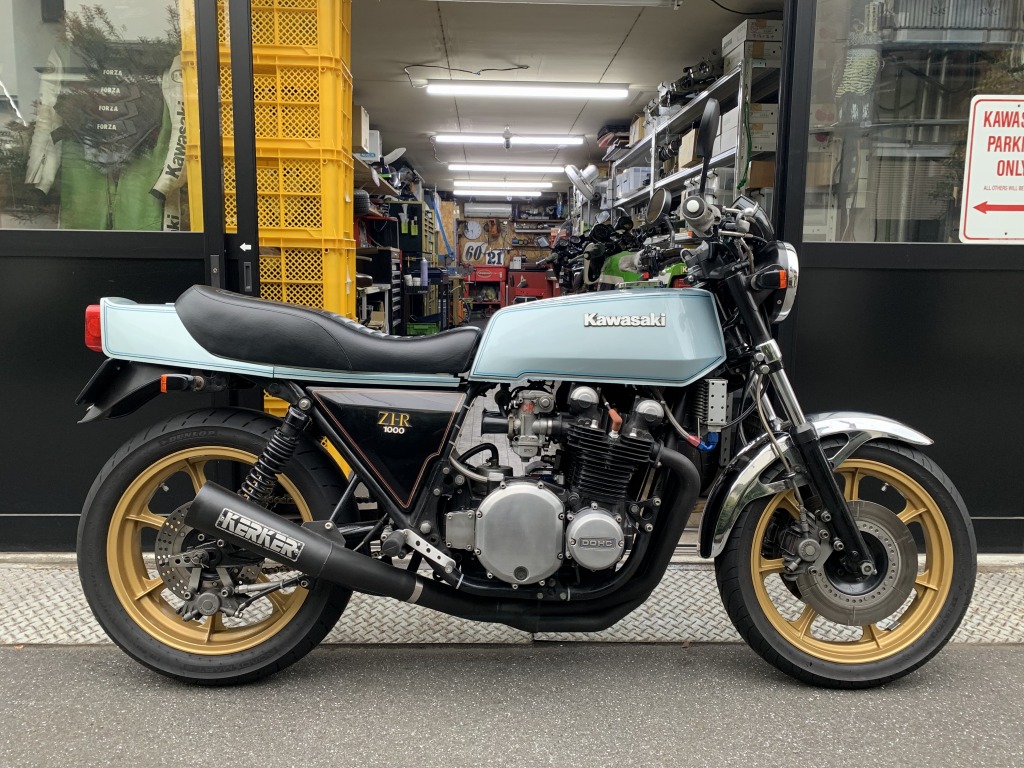

フロントカウル以外は完成です。

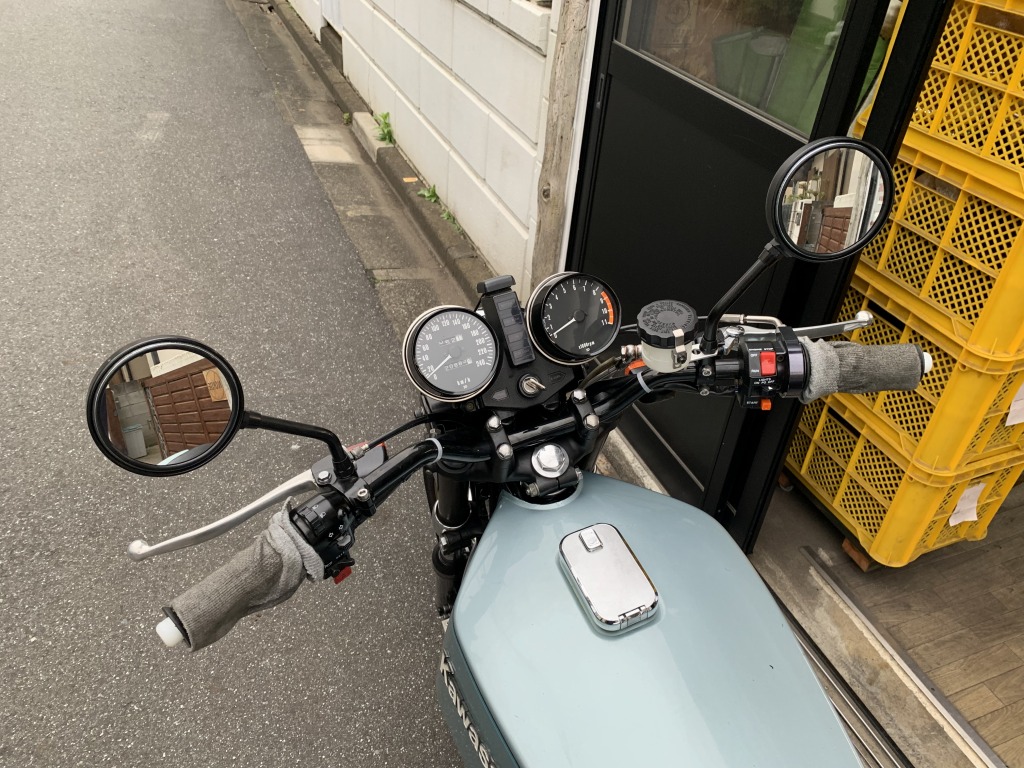

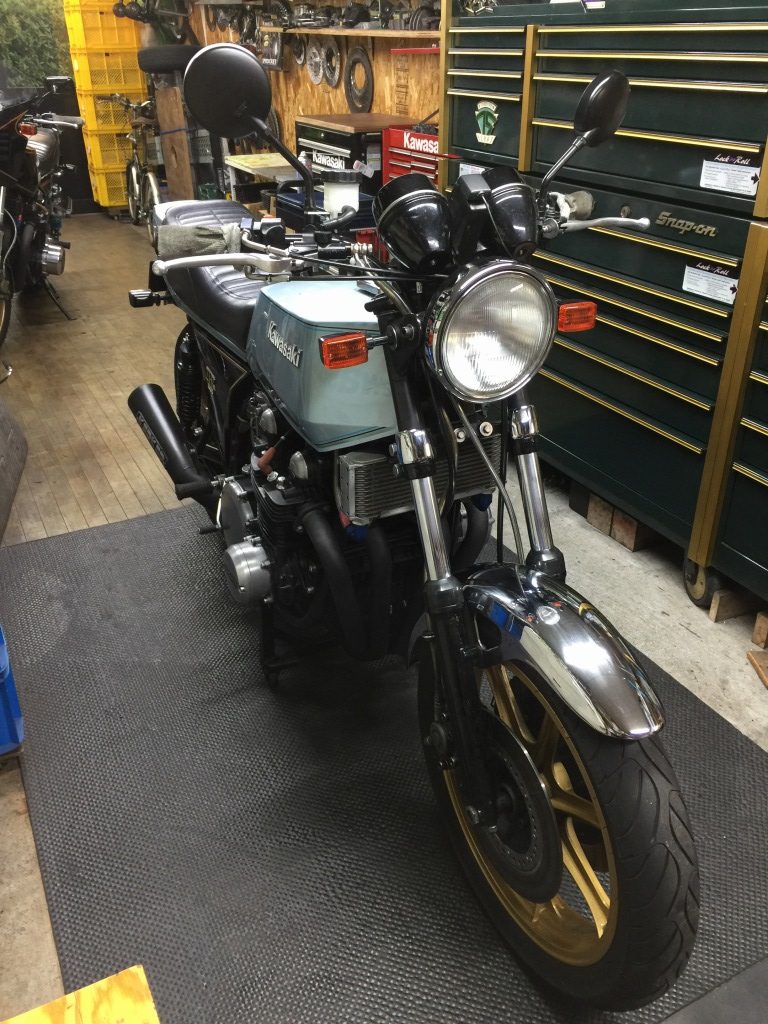

幅がやや広がったハンドル周りはこんな感じです。

オールペン中の外装が完成するまで、 しばらくこれで乗っていてくださいね。
