Z1000J2 F.K様 スピードセンサー更新



スピードセンサーを新しいタイプに更新します。



現状は、マグネットを使ったこちらの初期タイプです。現行のスピードヒーラーを使ったシステムの方が、精度調整もできて便利なので更新します。

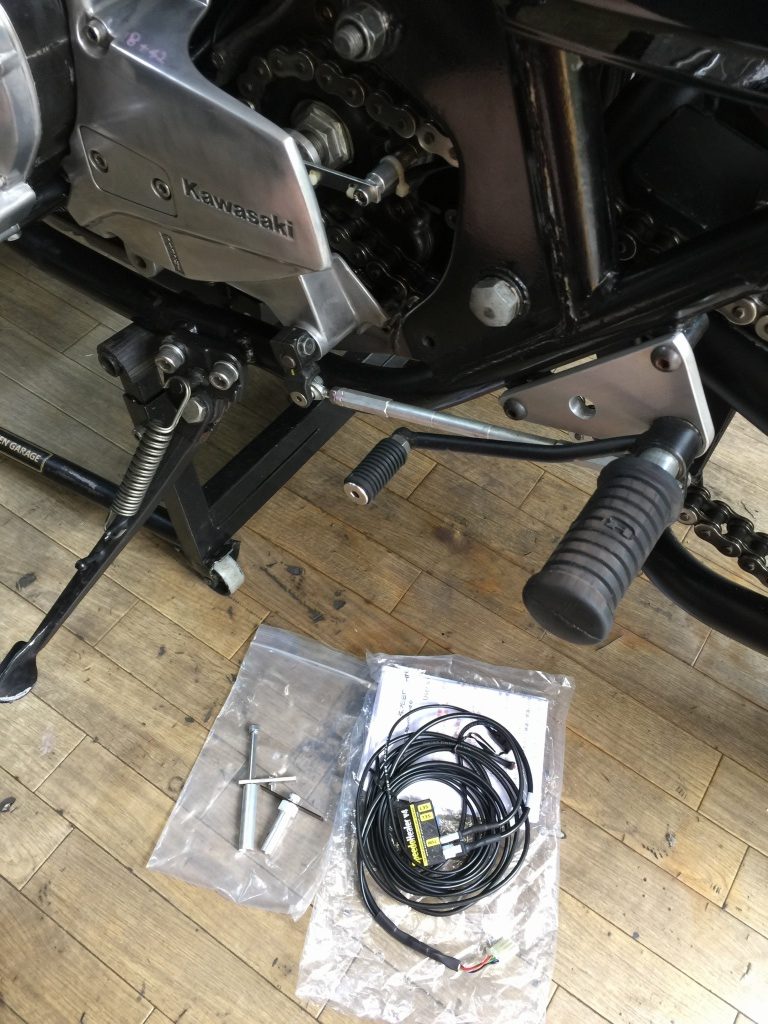

部品は準備しておいたので、今日は日帰りでの作業です。

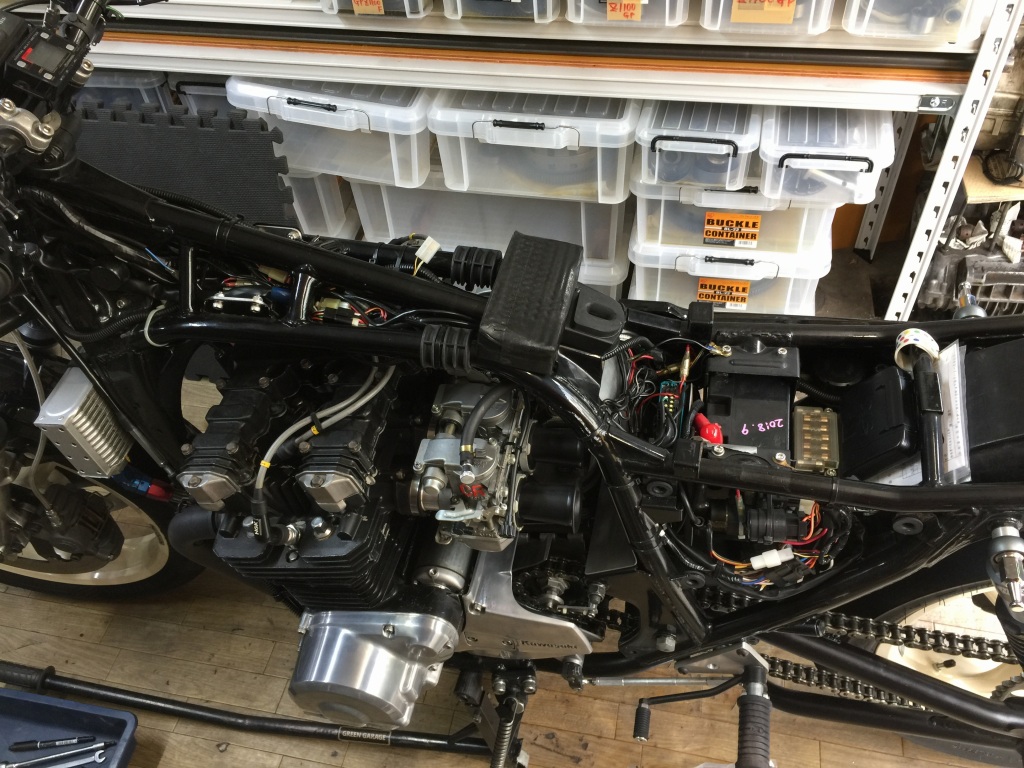

タンクとサイドカバーを外し、既存のセンサーとそのハーネスを外します。

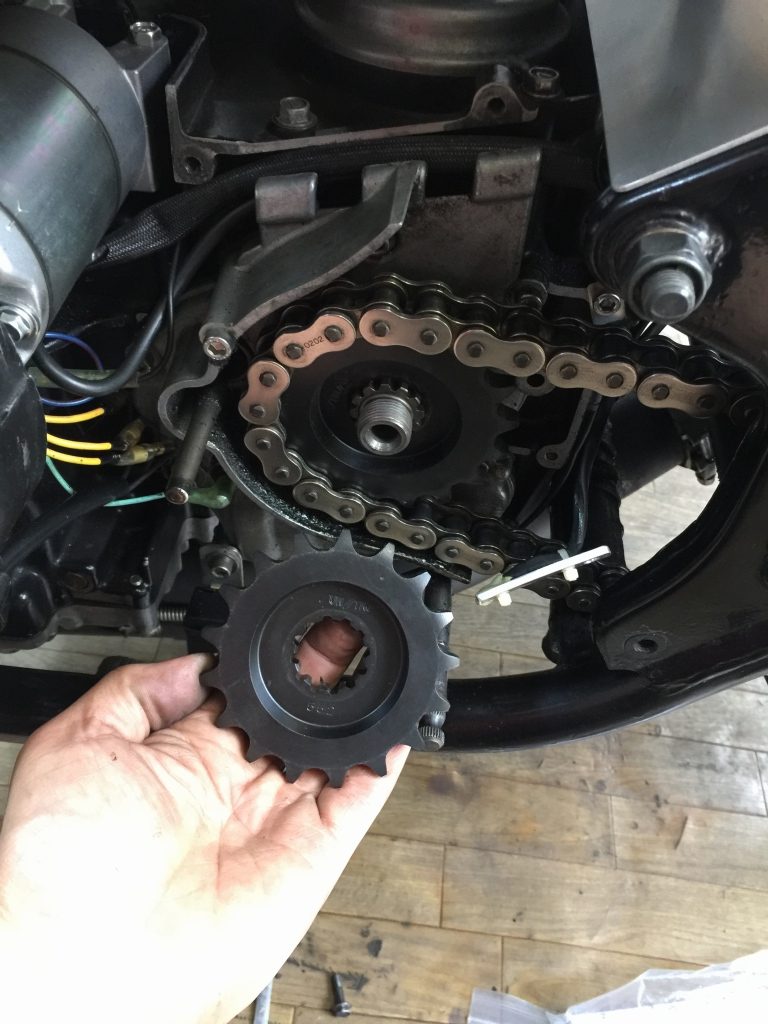

ついでにギヤ比も変更したいとのこと。フロントスプロケを18Tから17Tに変更します。

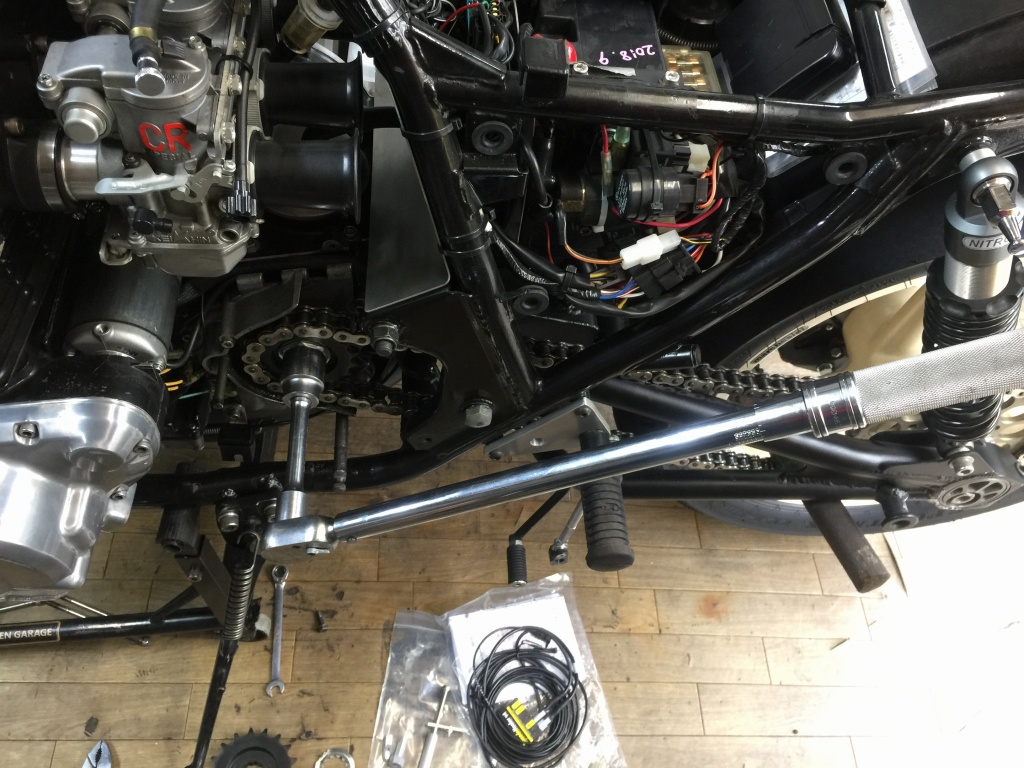

スプロケを交換し、トルクレンチで締め付けます。

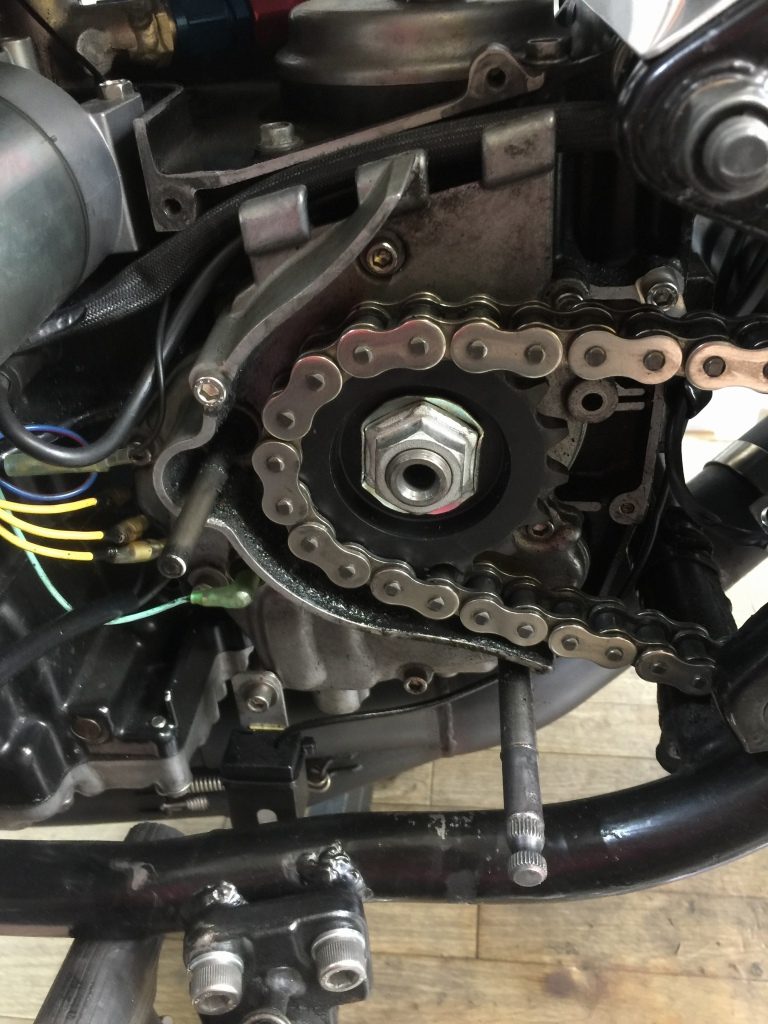

ロックワッシャーを確実に折り曲げます。

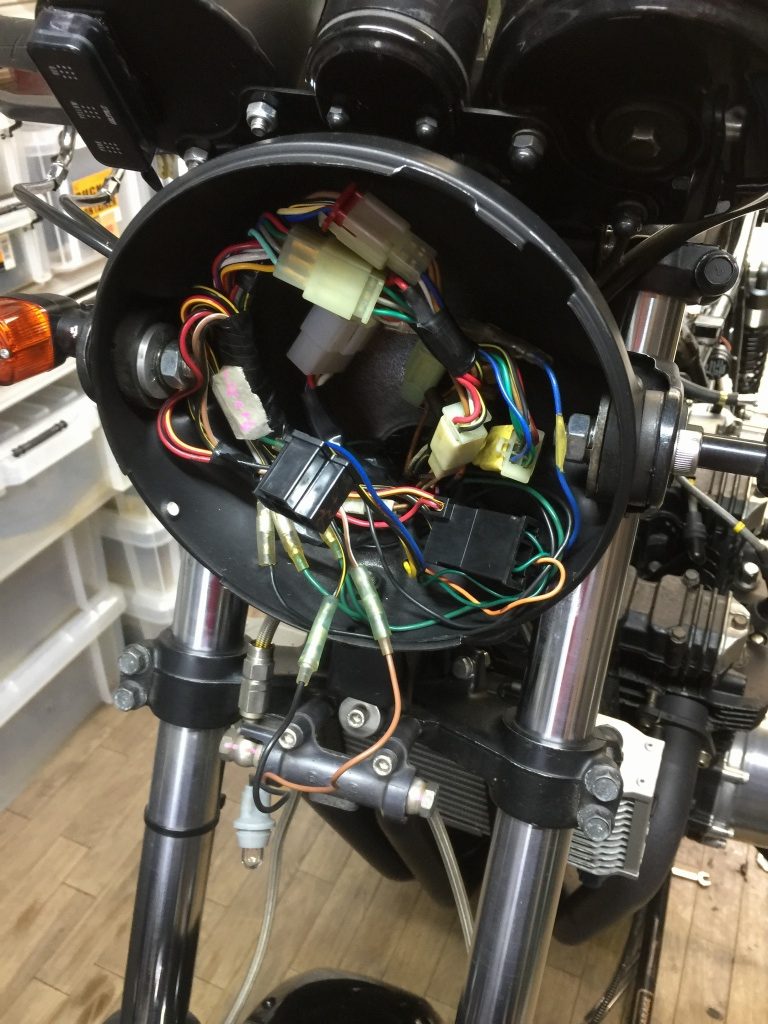

センサーからのハーネスは、ノーマル同様ヘッドライトケース内で接続されています。

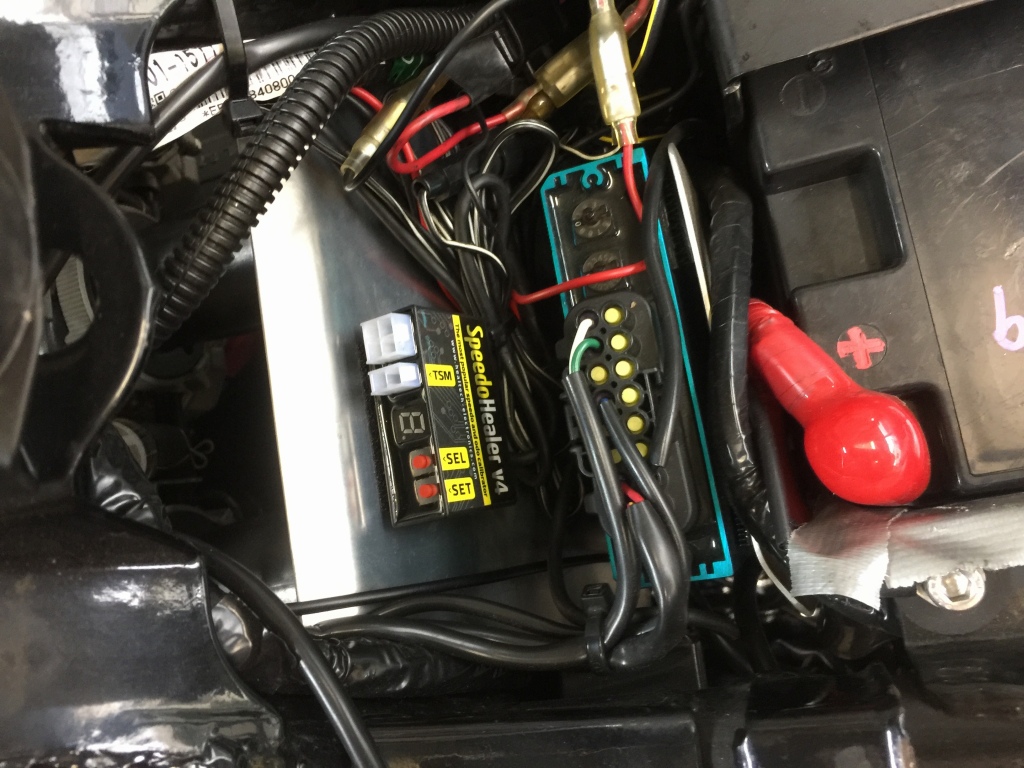

スピードヒーラーはキャブの隔壁に取り付けます。



ハーネスとセンサーを取り付けて電源投入、スピードヒーラーの係数を弊社のシステムの標準値である+330にセットします。

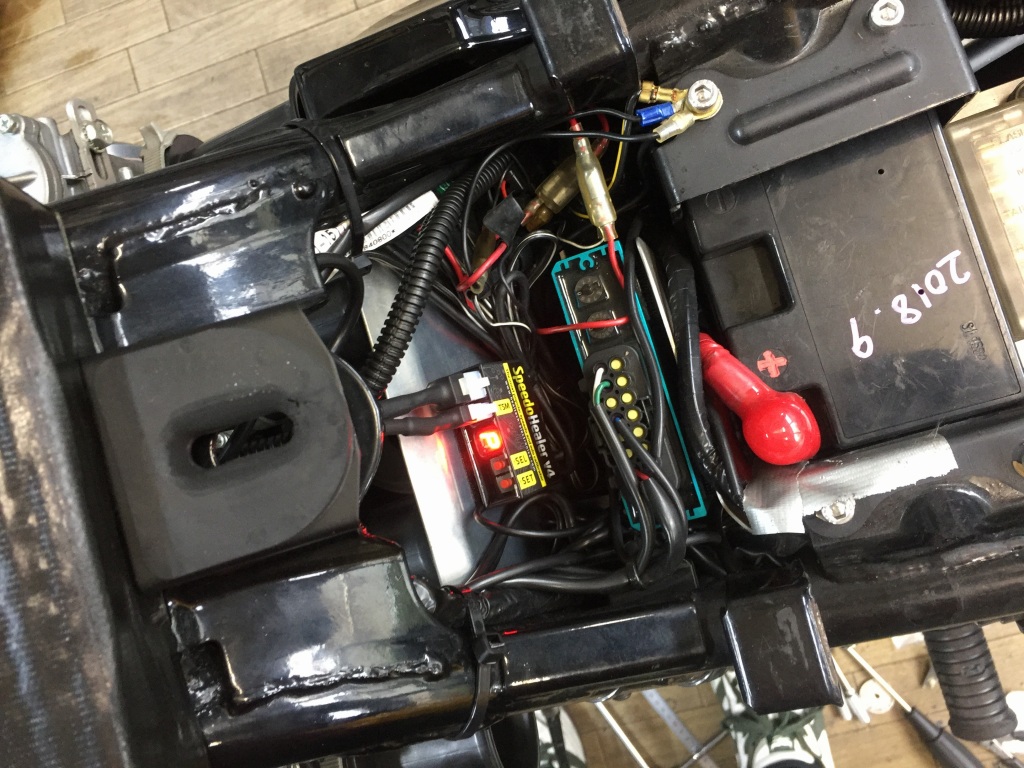

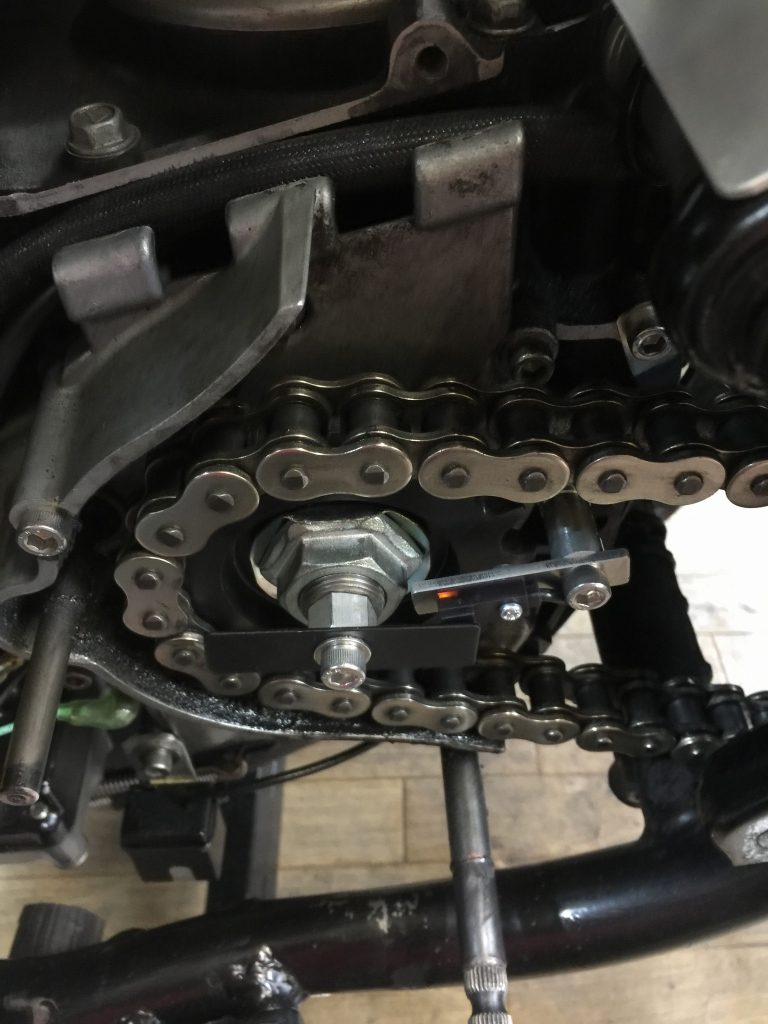

センサーと回転子とのクリアランスは約1.5ミリにセットします。正常だとセンサーが回転子を感知した時だけ本体のLEDがオレンジ色に点灯します。

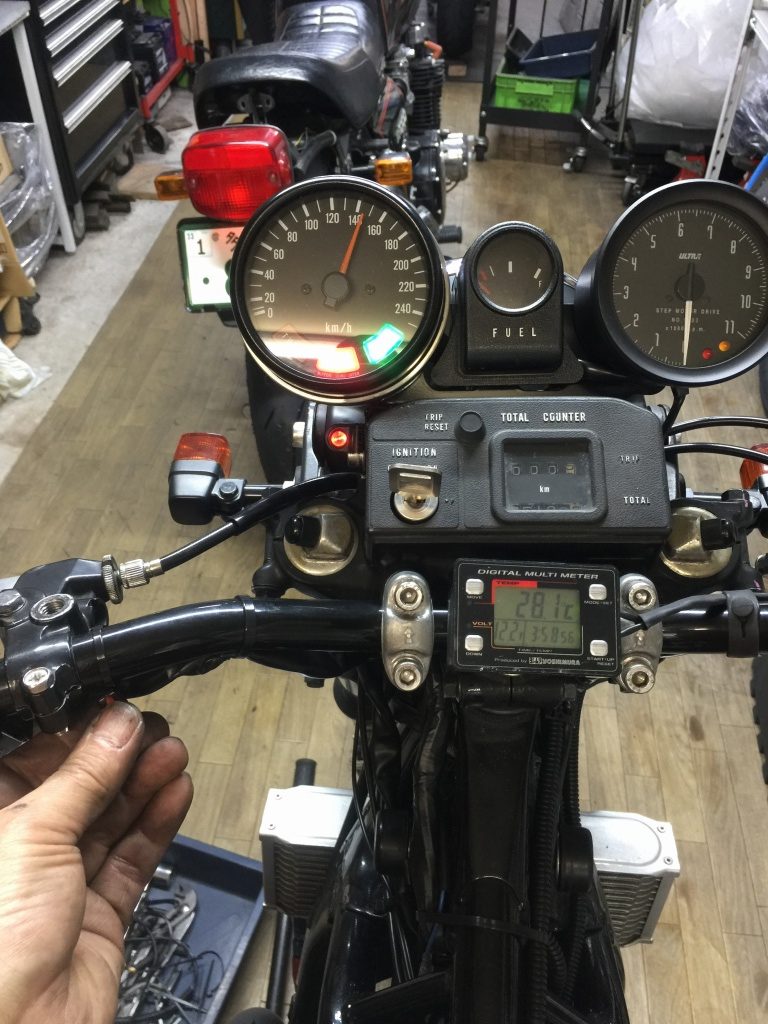

最高速のリプレイスイッチはハンドルバーにセットします。このスイッチを押すと、直近の最高速がメーターで再現されます。



最高速リプレイスイッチを押してみます。スピードヒーラーから記憶された最高速の疑似信号が出てオドメーターも動き、スピードメーターが最高速を表示します。
