Z1000R2 A.T様 丸メーター取り付け

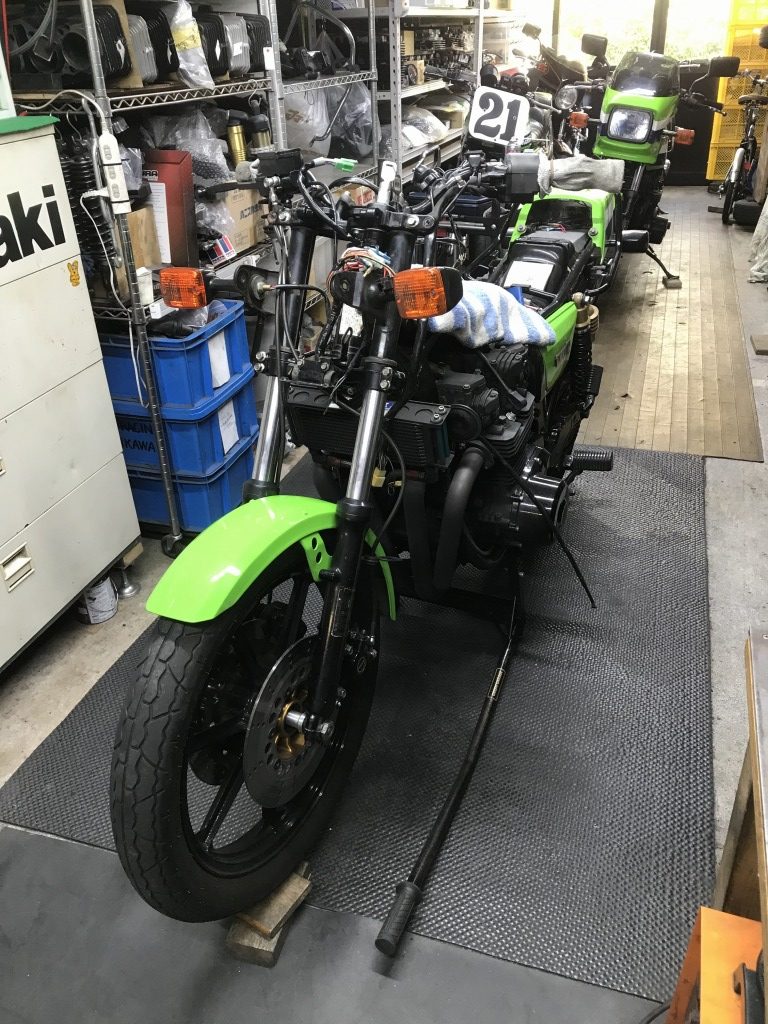

R1ステムへの換装後、フロント周りを復元します。

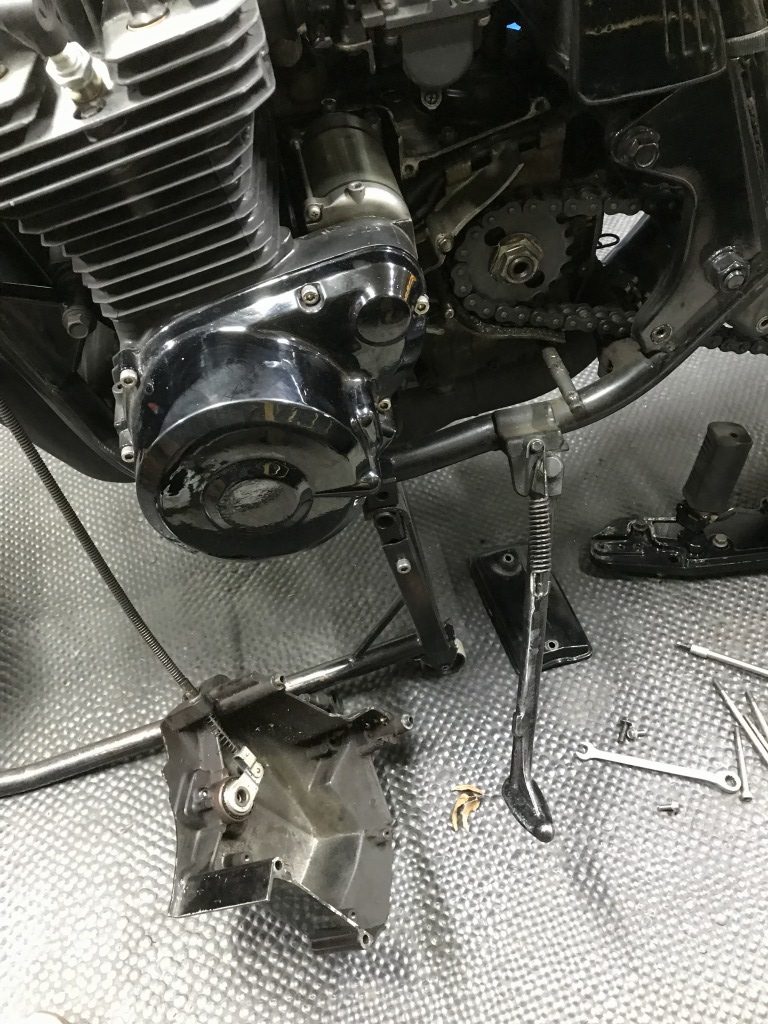

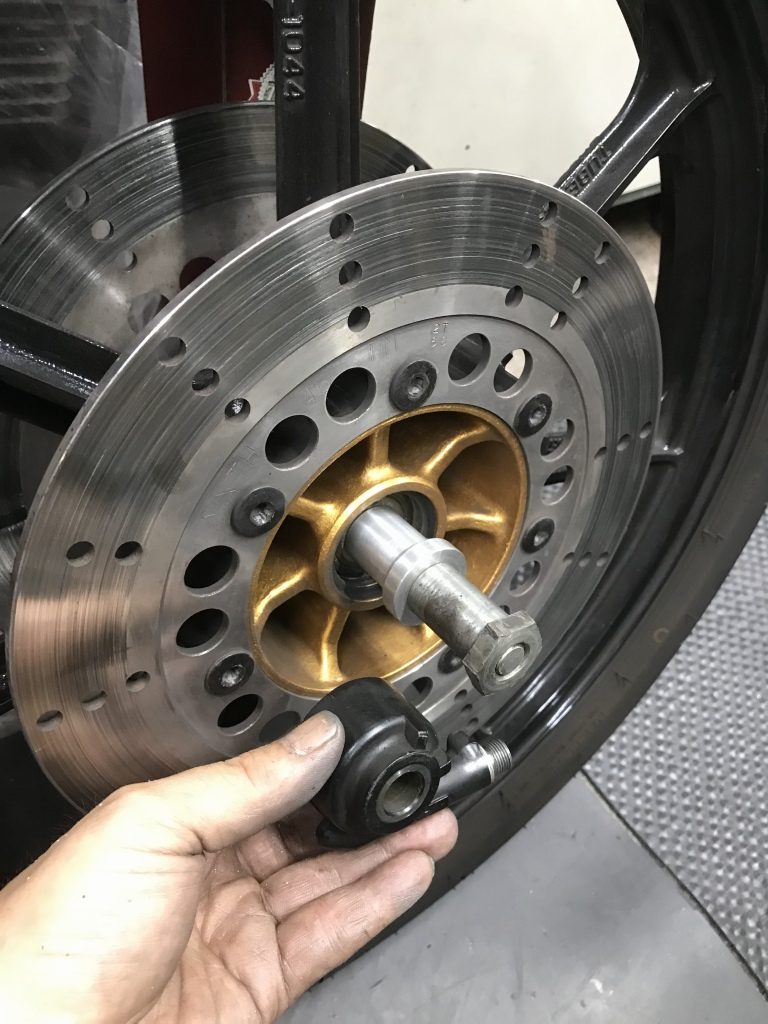

将来のS1ローター化を踏まえ、スピードセンサーは移設するのでスピードメーターギヤBOXを外します。



ギヤBOXの代わりにスペーサーを入れます。

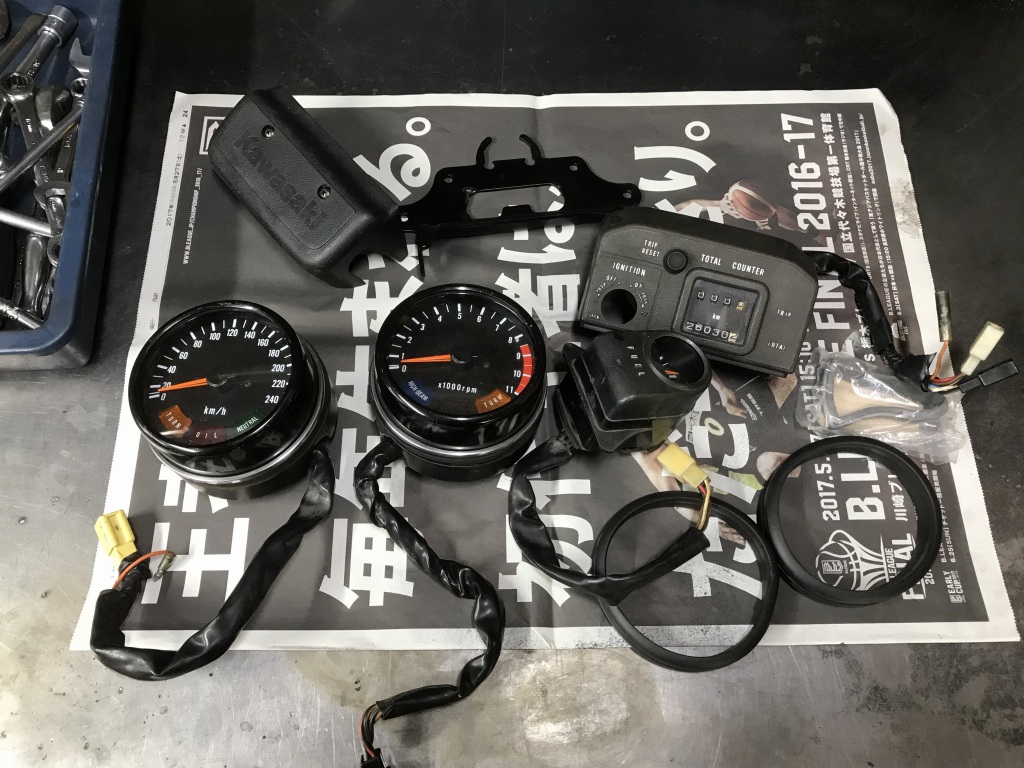

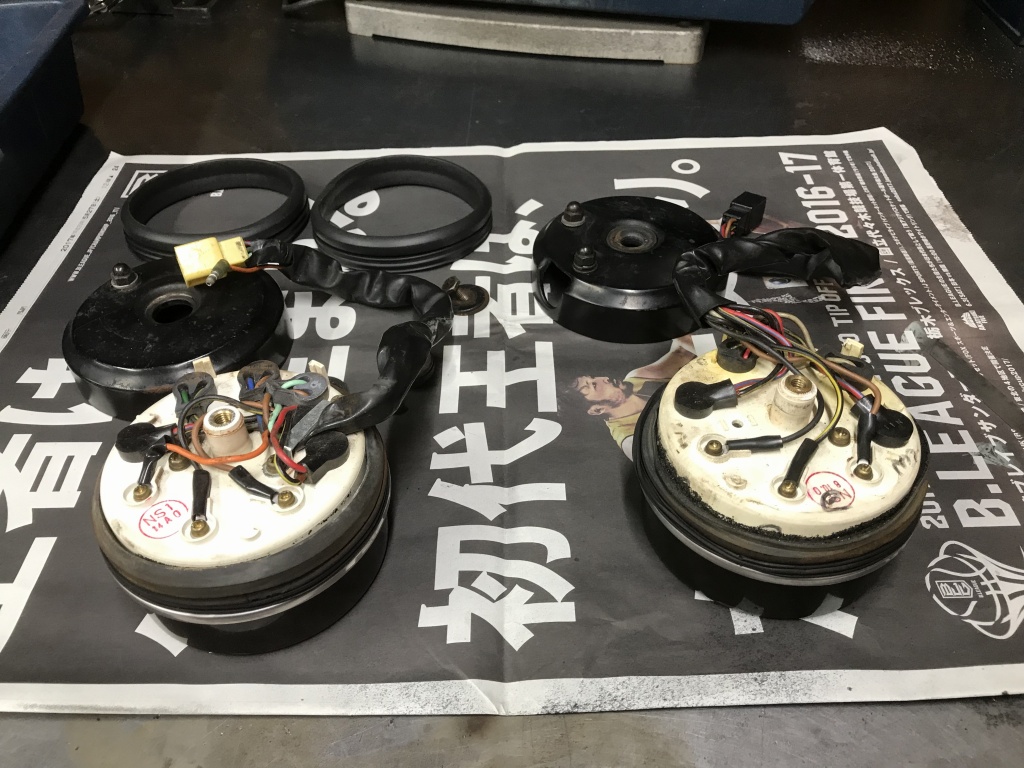

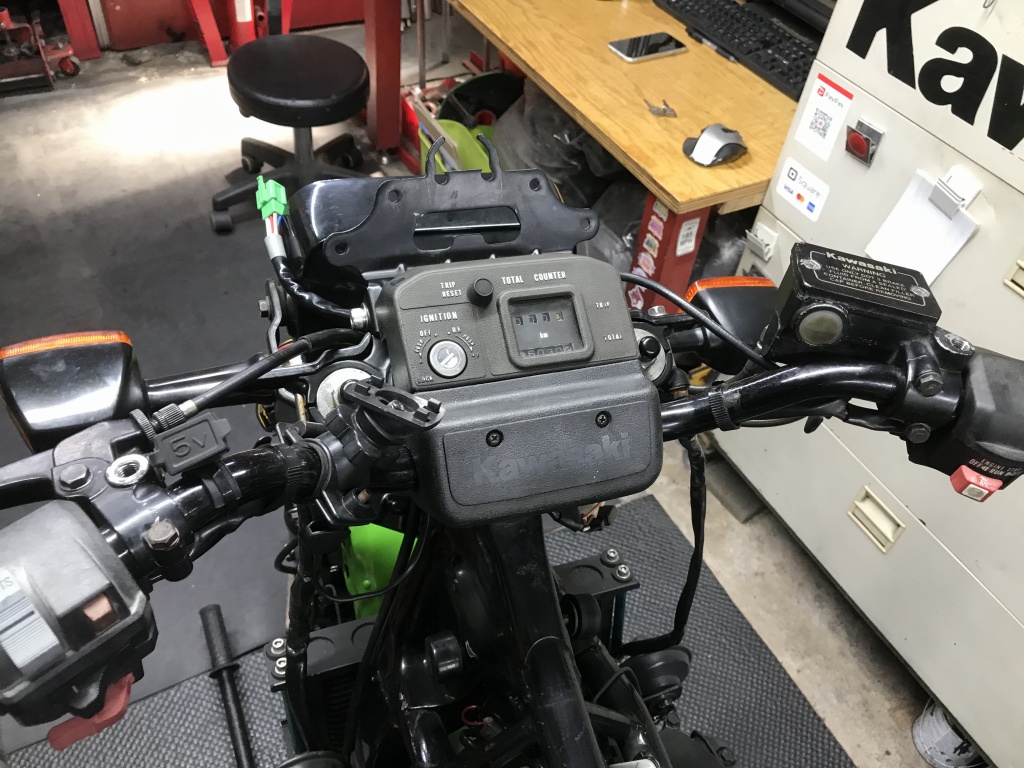

オーナーさんお持ち込みの、丸メーター関係一式はこちら。これらを取り付けます。

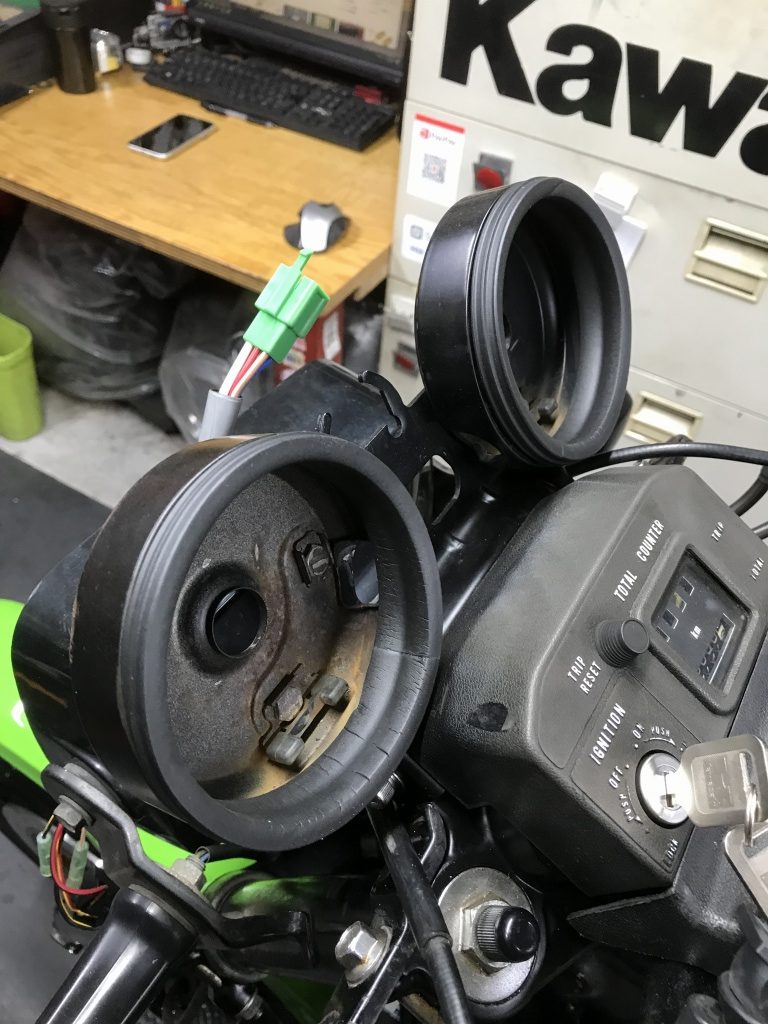

オドメーターとメータブラケットをセットします。



メーターダンパーは劣化しているので交換します。

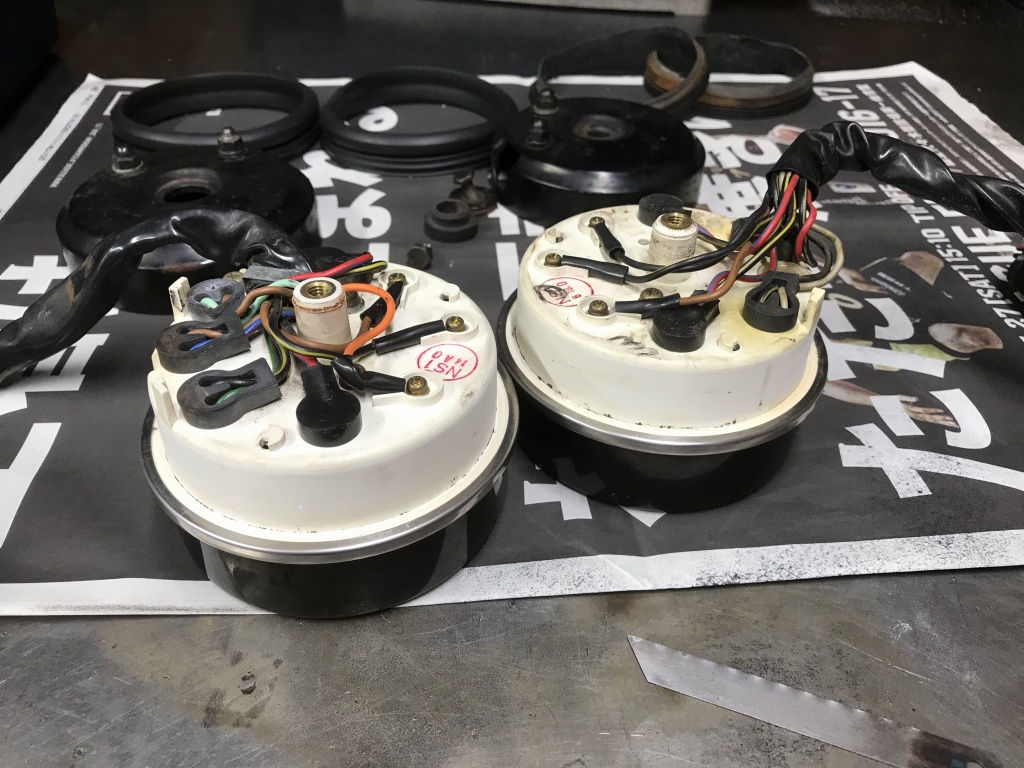

溶けて張り付いたスポンジを取り除きます。



最後はスクレッパーとペーパーで仕上げます。



メーターダンパーは純正同様のスポンジ製の社外品です。

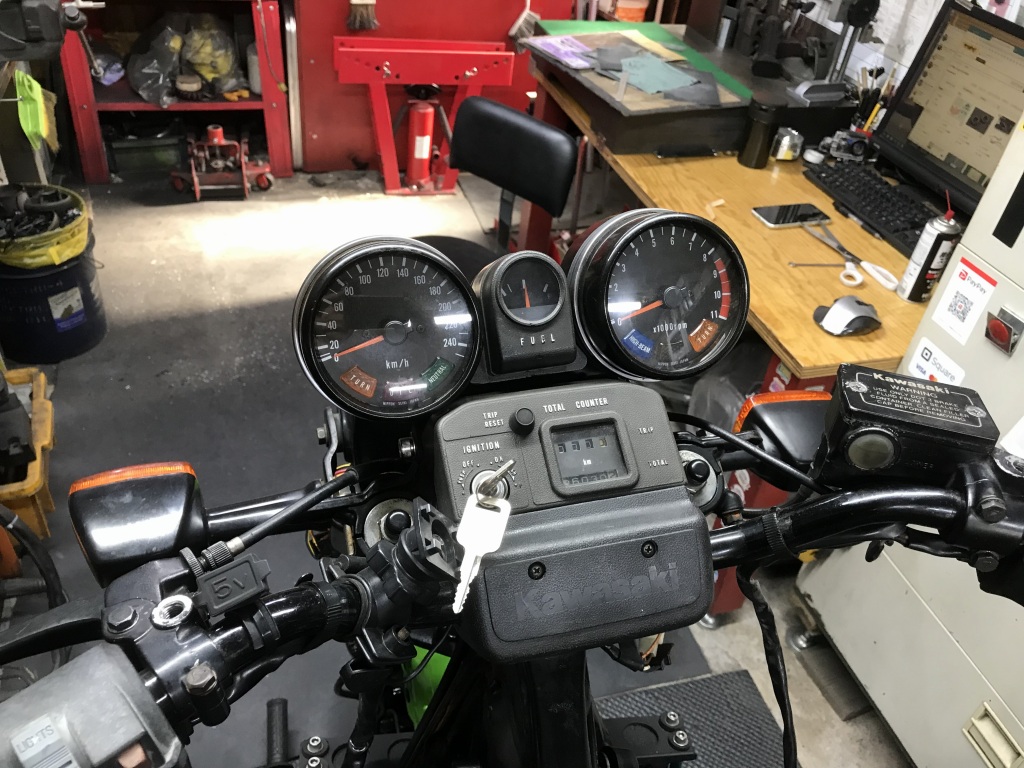

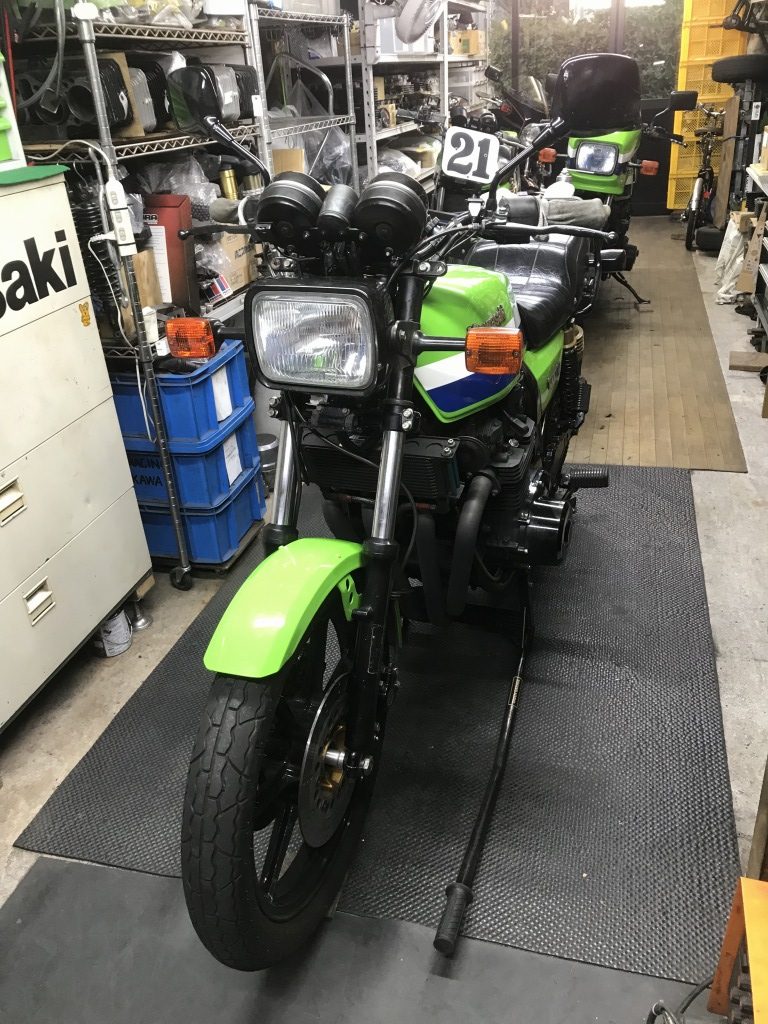

メーター装着完了です。

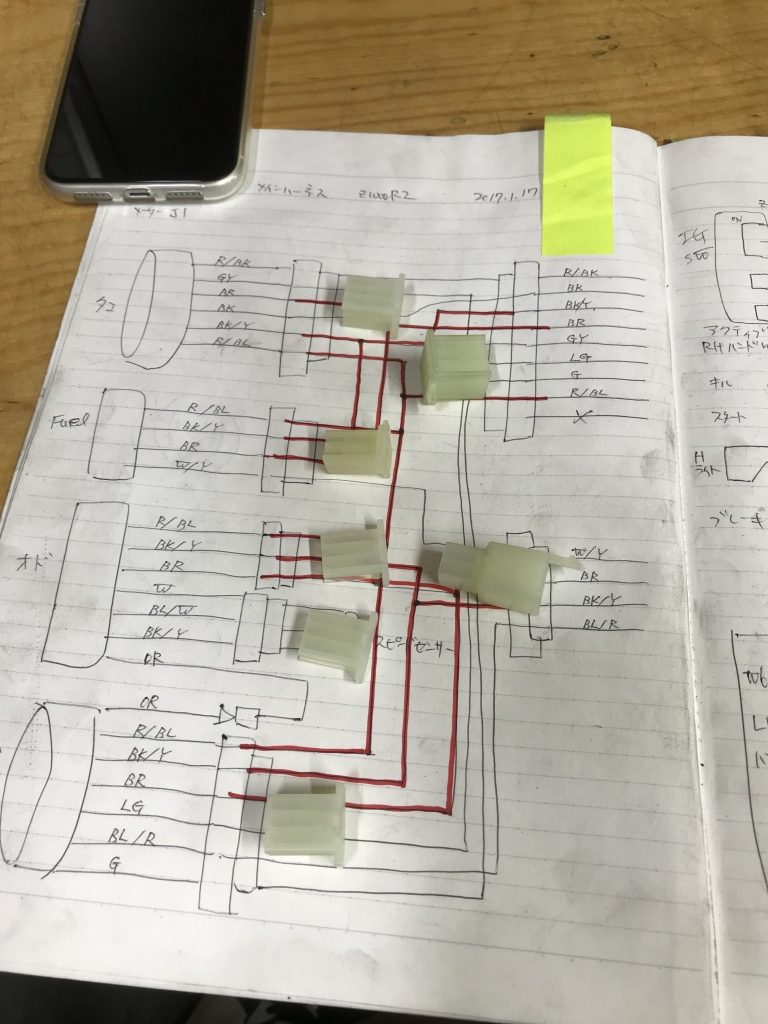

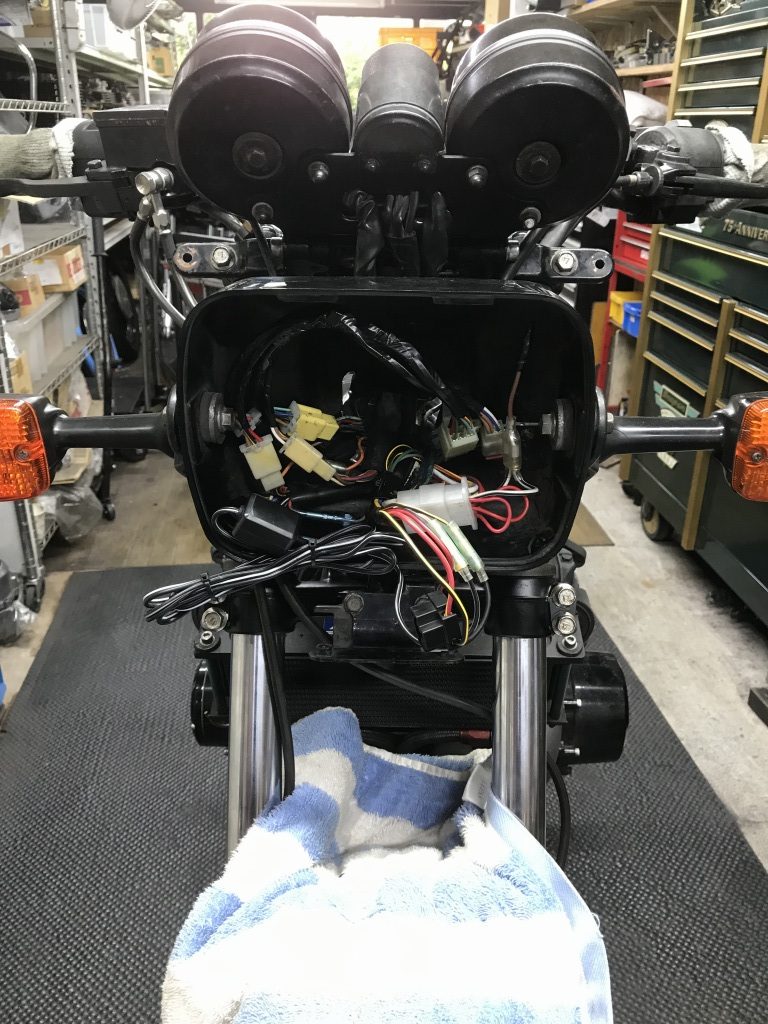

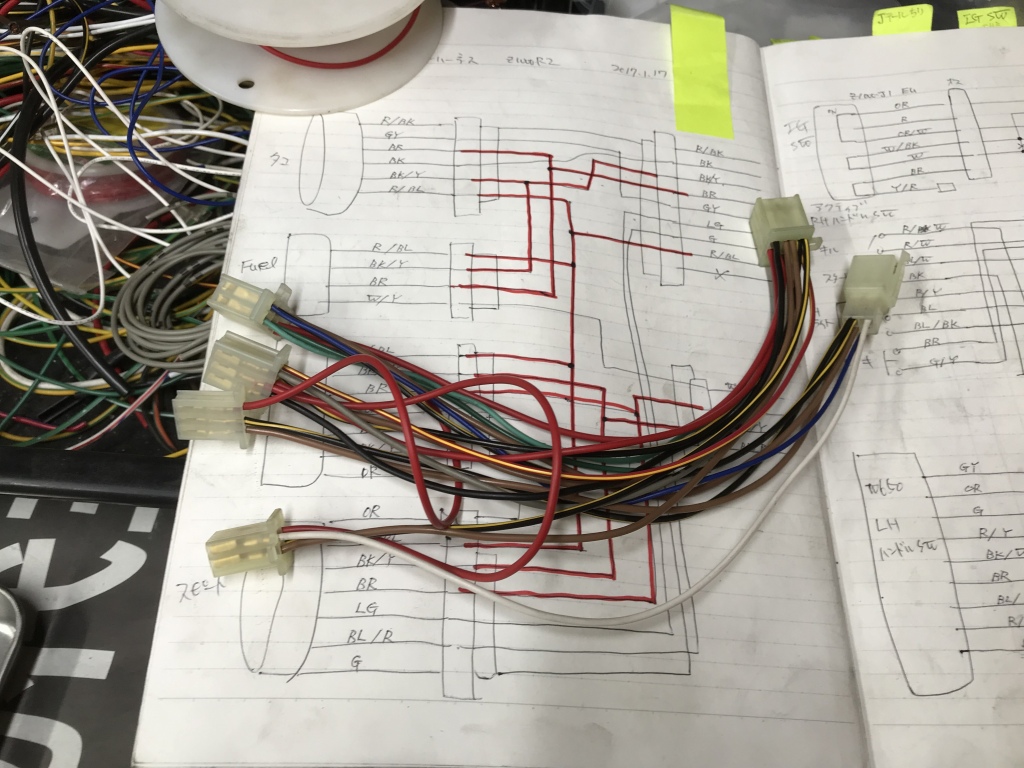

メインハーネスはZ1000-R2なので、丸メーターとの接続はかなりの改造が必要です。今回はアダプターハーネスを製作することに。



右がメインハーネス側で2カプラー、左が4つのメーター用のカプラーです。

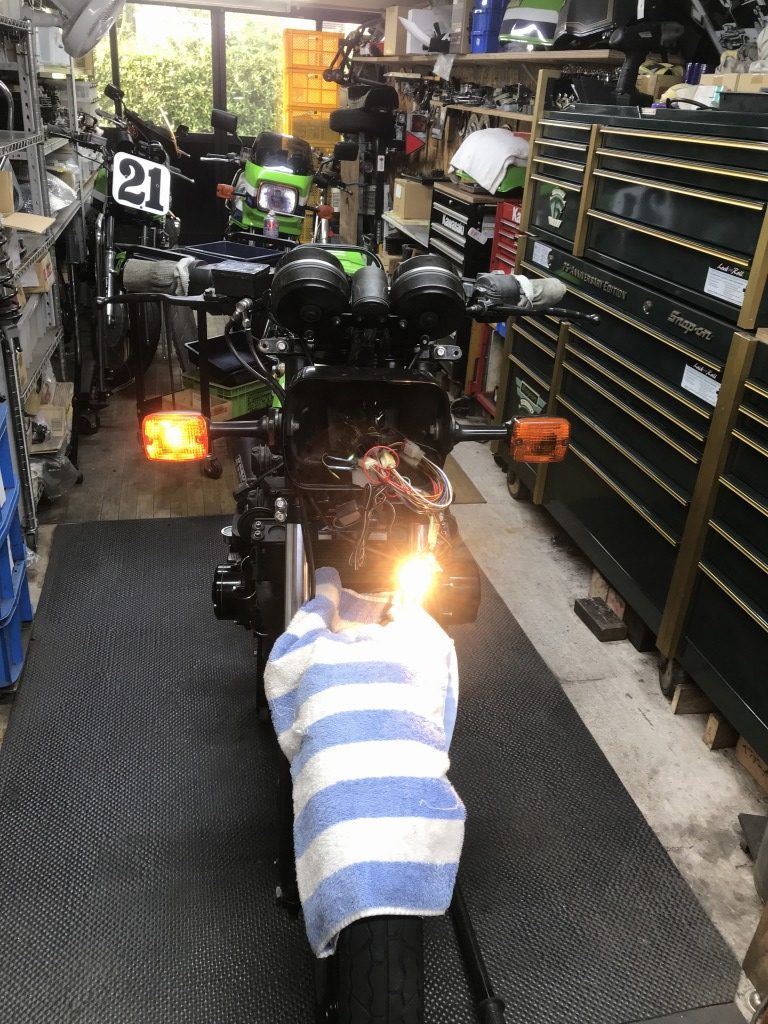

接続して動作確認します。



動作確認したら、ハーネステープで閉じて取り付けます。

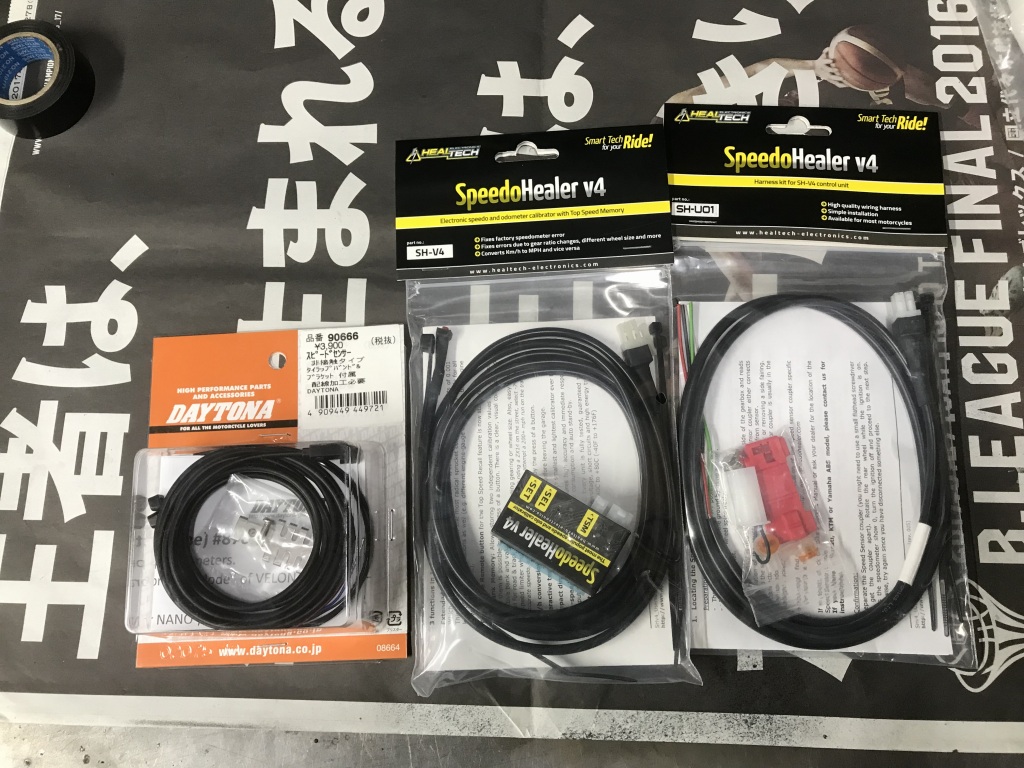

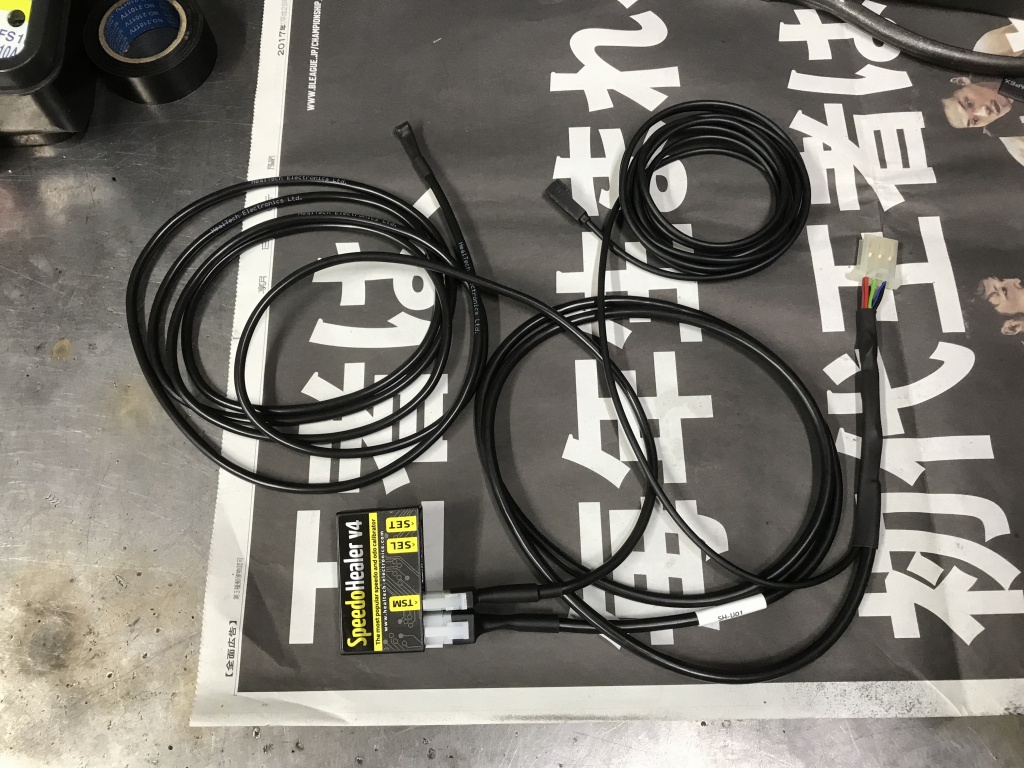

続いてスピードセンサーを製作します。材料はこちら。センサーはデイトナ製の非接触タイプを使用。その信号をスピードヒーラーで補正する構成です。



スピードセンサーとスピードヒーラーを接続します。あとはこれをオドメーターに接続するだけです。

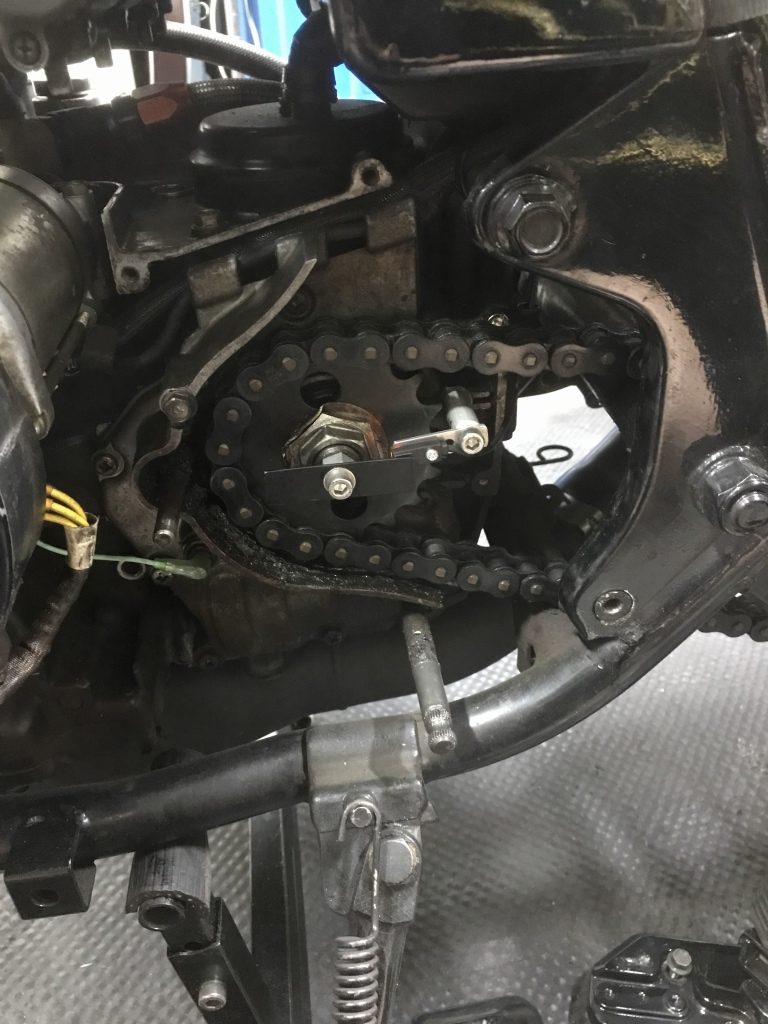

センサーはアウトプットシャフト側にセットします。

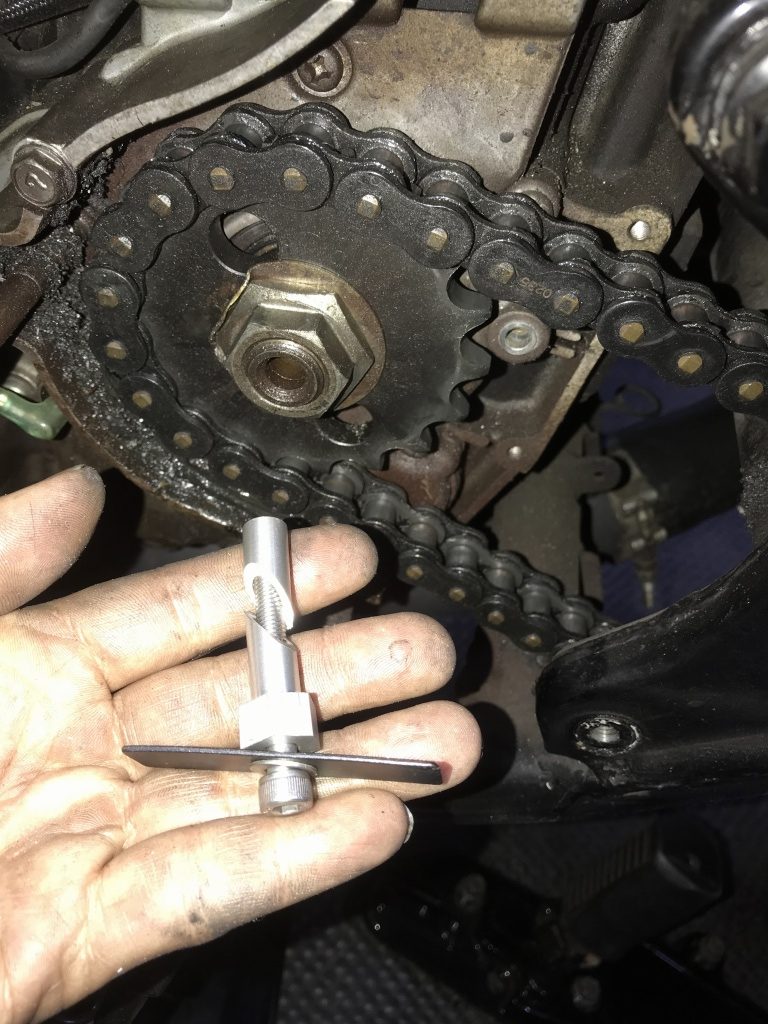

回転子をアウトプットシャフトの中空部分を使ってセットします。

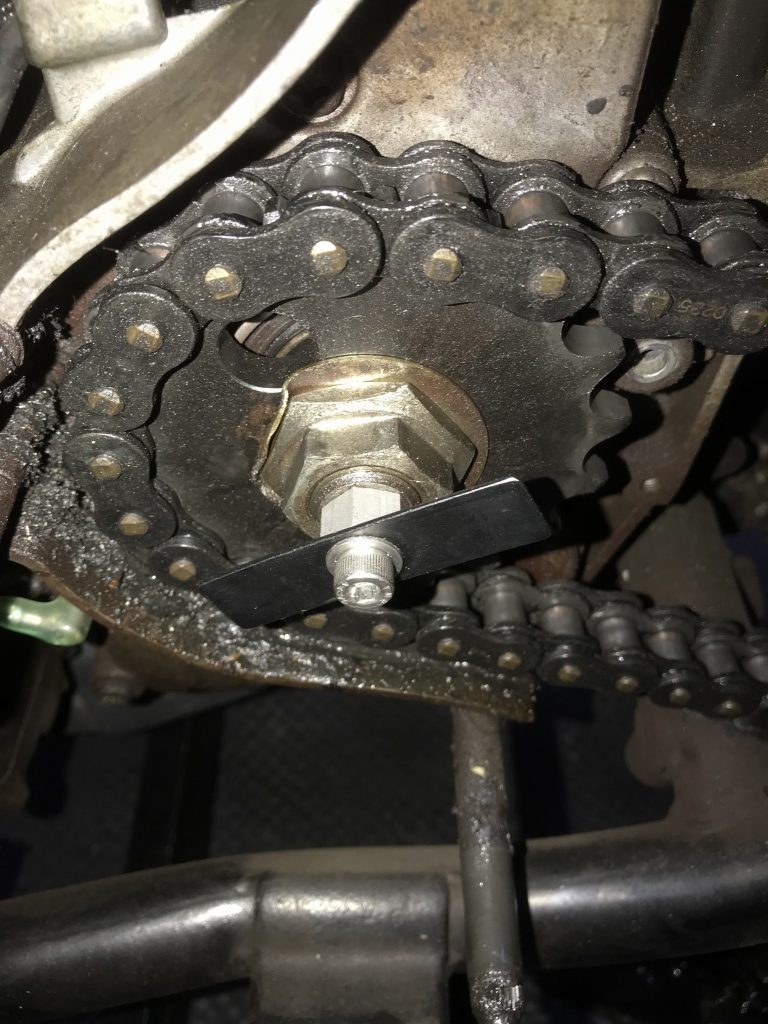

セットするとこんな感じ。1回転で2パルスの信号となります。



センサーはこの位置にセットします。

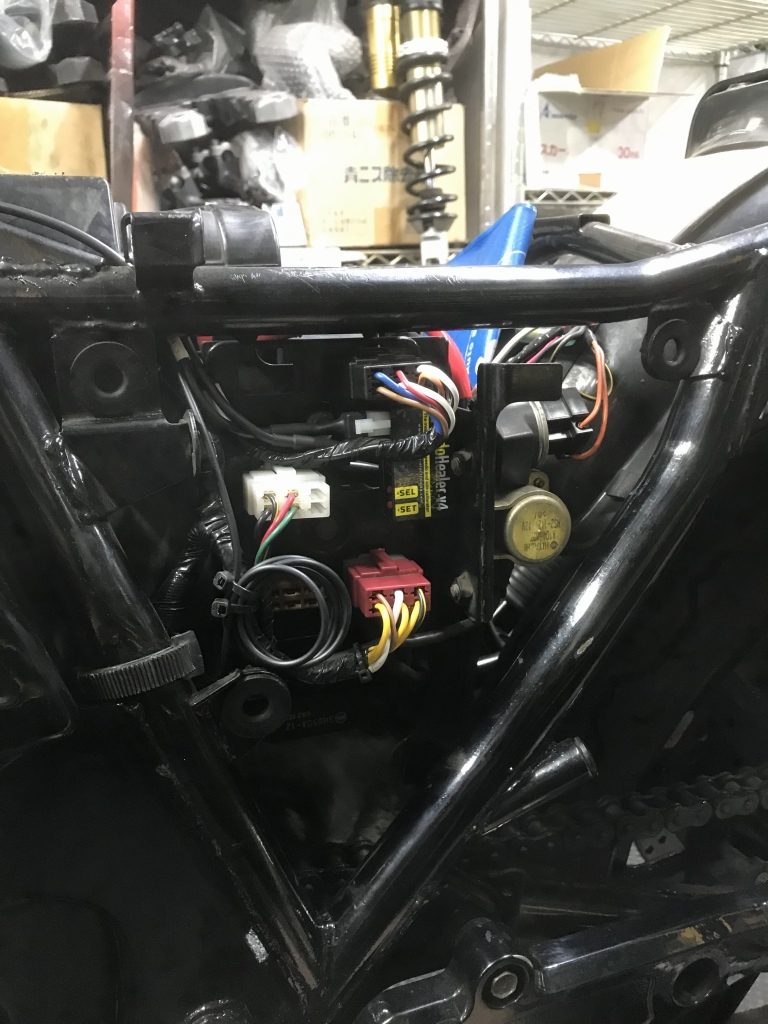

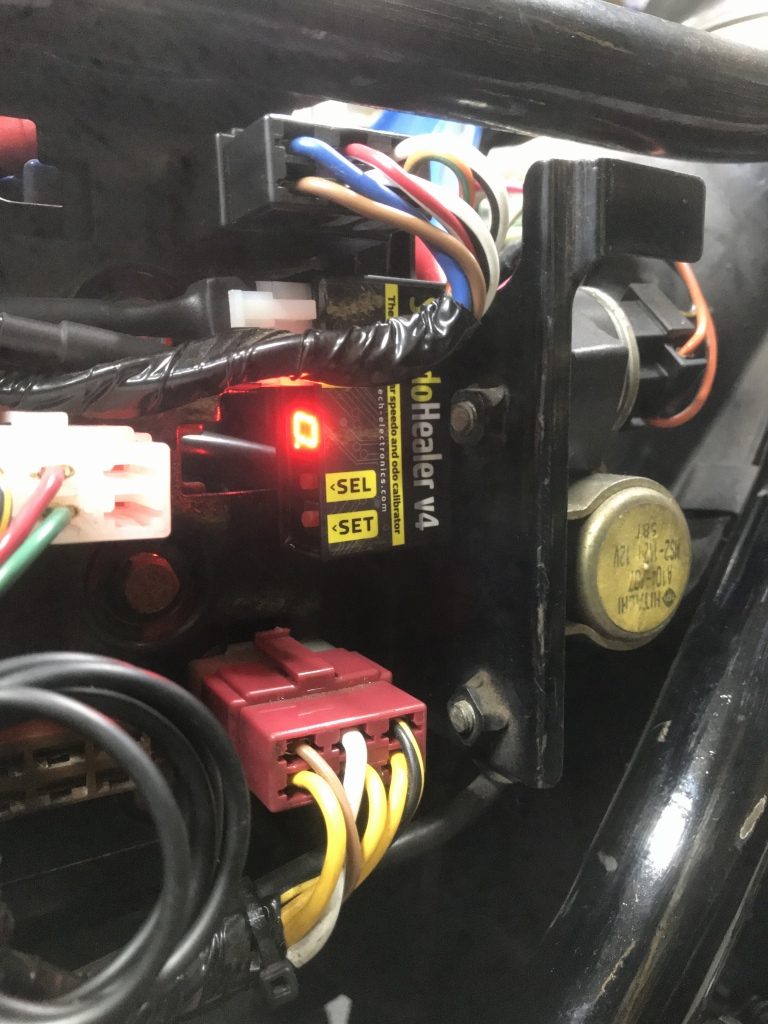

スピードヒーラーは、ハーネスが届く範囲の今回はこの位置へ。



電源を入れて初期値の330辺りにセットします。



あとは実走で誤差を修正すればOKです。
