Z1R1 A.H様 スタータークラッチ交換



スタータークラッチが空転するので交換します。



ジェネレーターカバーを外します。



分解前に、ローターの締め付けトルクを確認します。問題無いようです。



ボルトを外すと、大量のネジロック剤の痕があります。

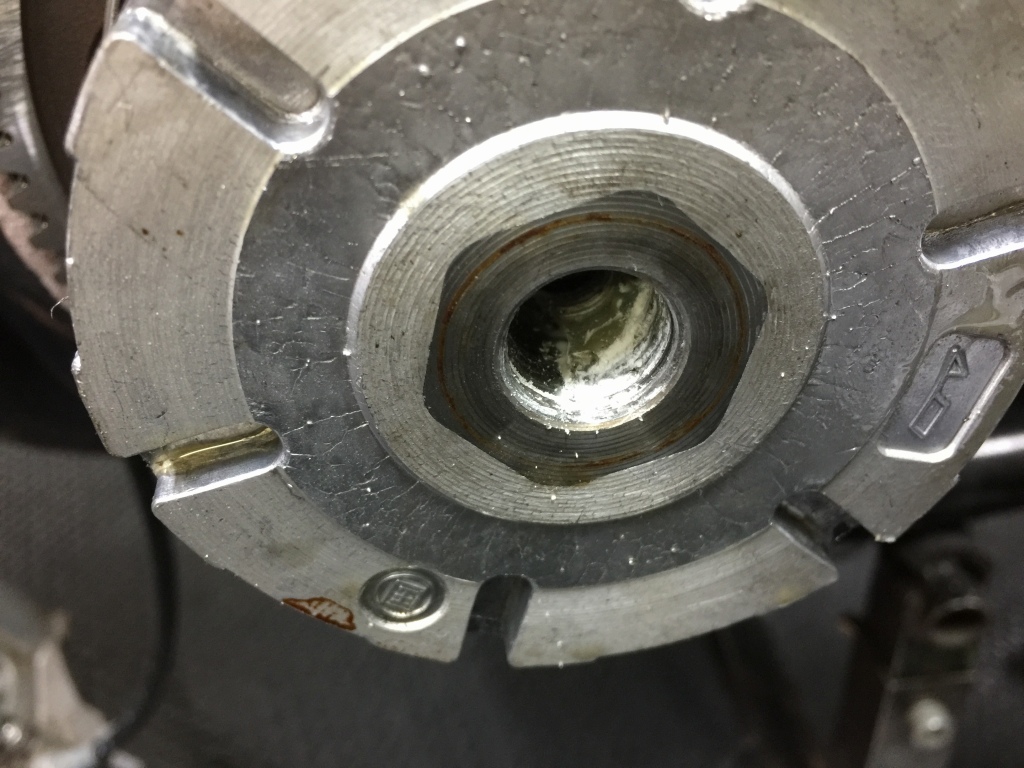

プーラー用の手前のネジ山もネジロック剤で埋まっているので、ロック剤を取り除きます。

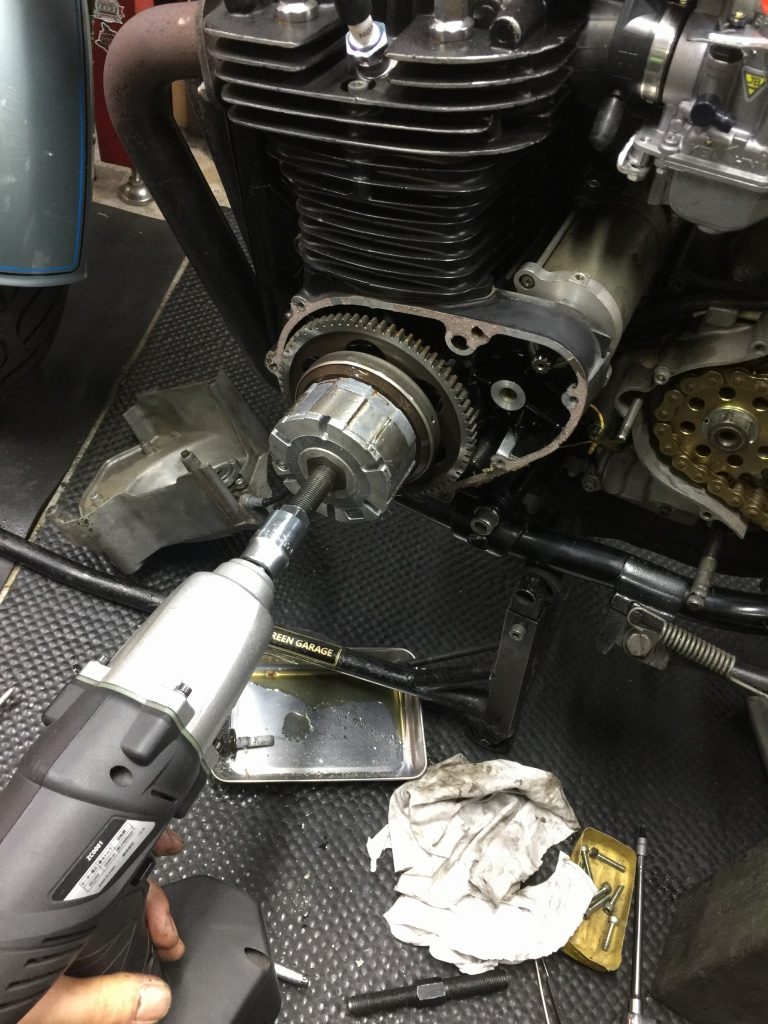

プラ―をセットしてローターを外します。

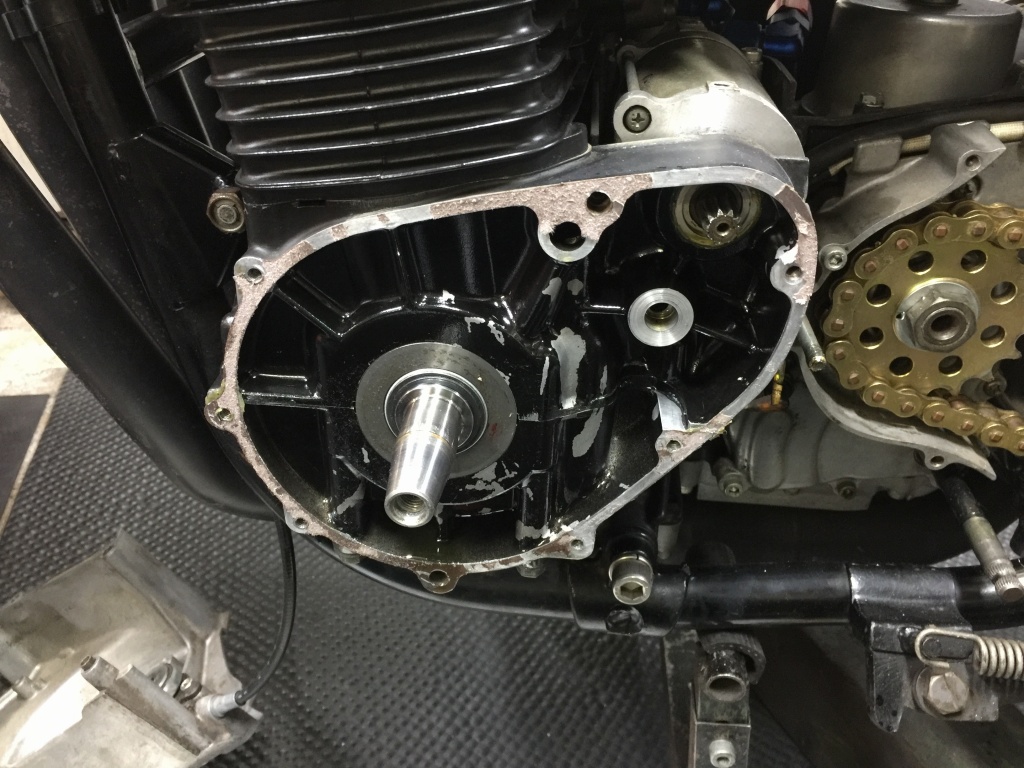

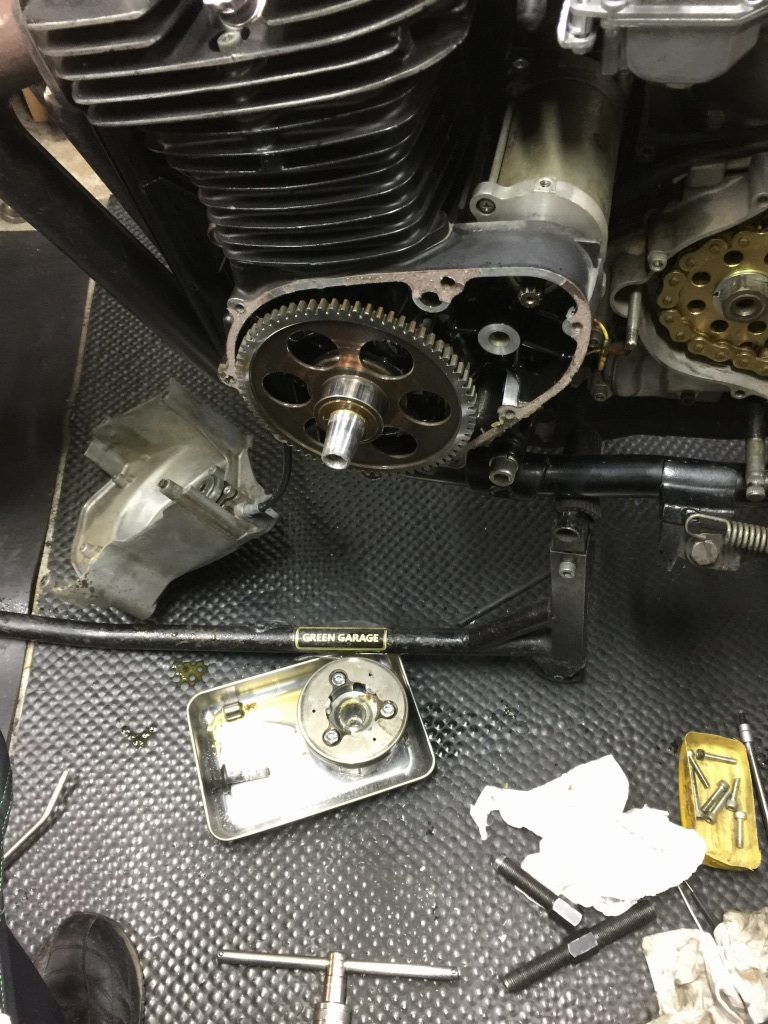

ローターが外れました。クランクのテーパー面にもネジロック剤が塗布されていました。



テーパー面はきれいなようです。

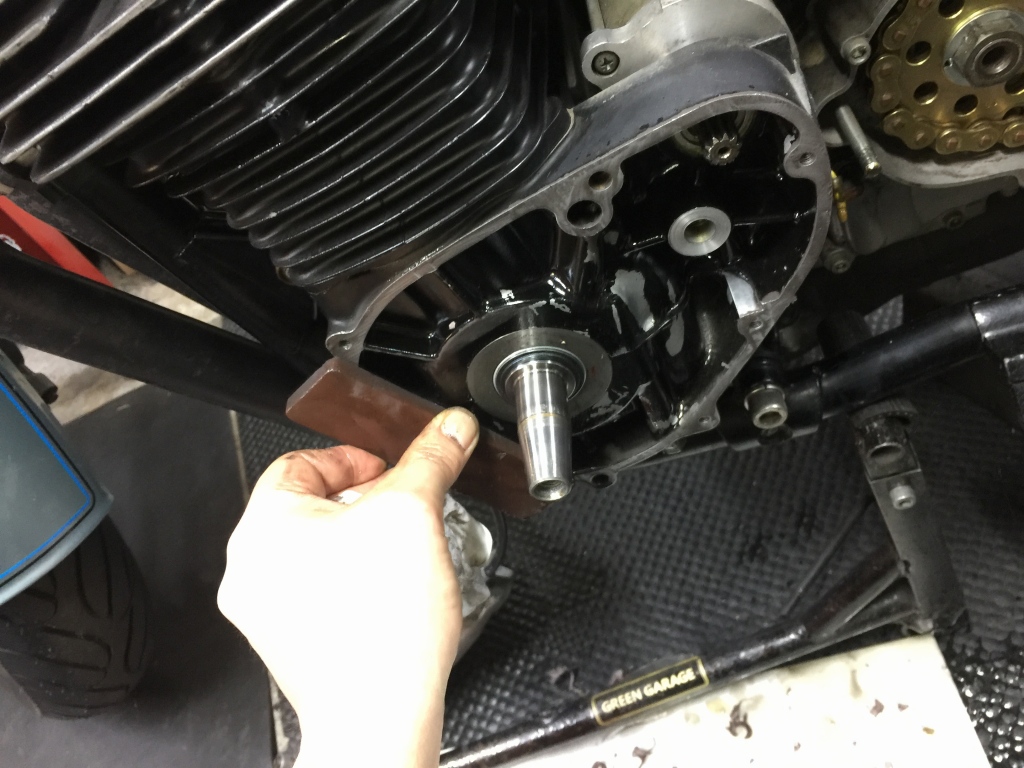

ガスケットを剥がし、オイルストーンで面出しします。

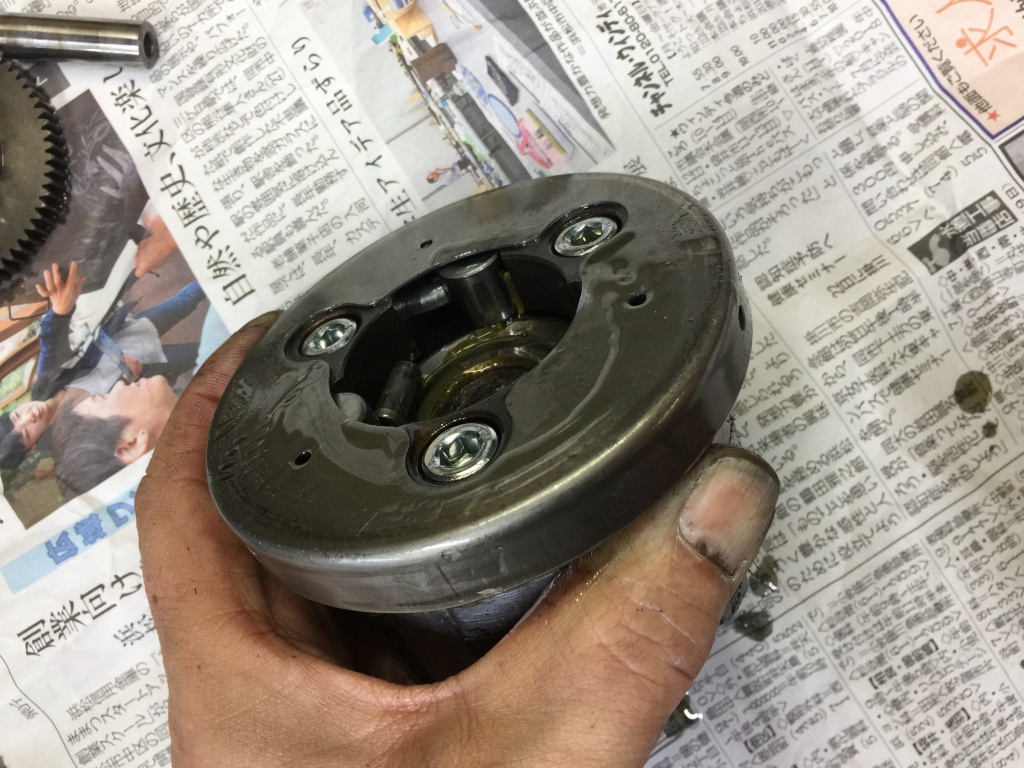

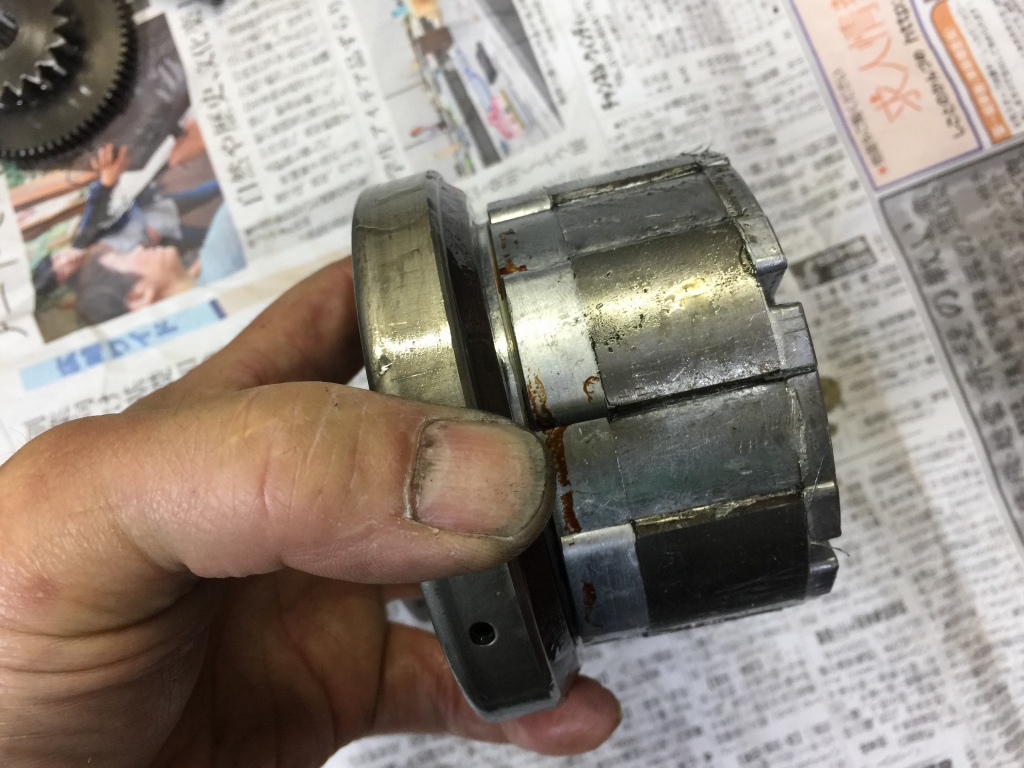

ローターを裏返すと、スタータークラッチの取り付けボルト3本は、完全に緩んで浮いています。

 このまま走行を続けると、やがてボルトは破断します。今回発見できて幸いです。

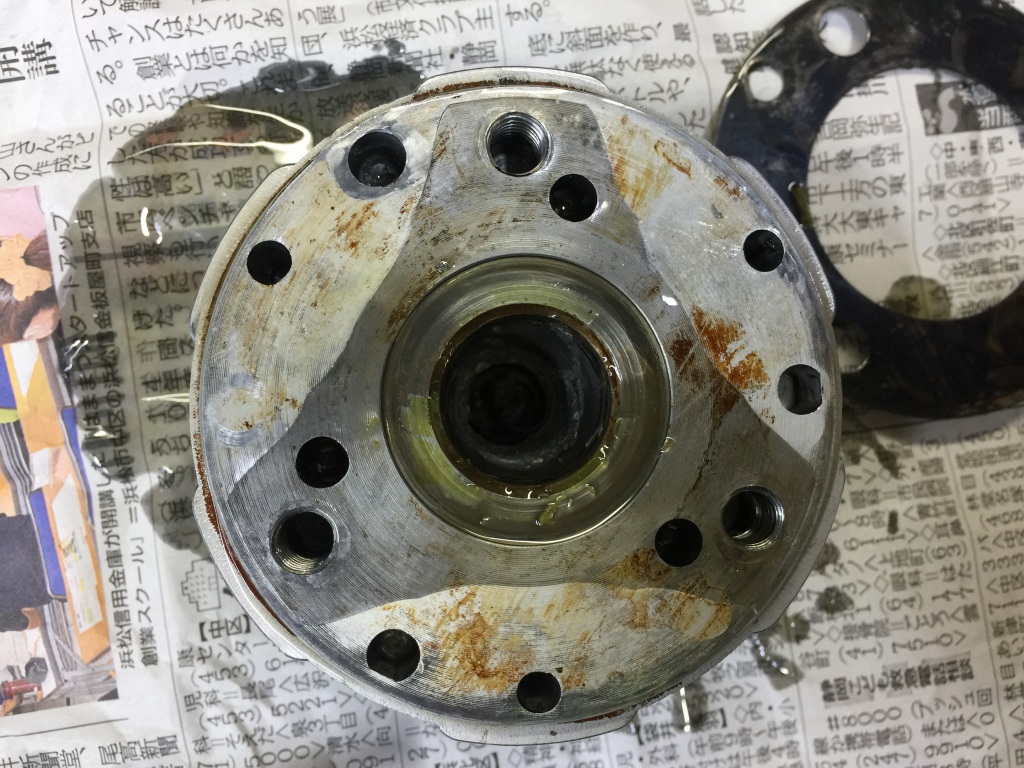

ローター側のネジ山は無事でした。テーパー面にネジロック剤が多量に付いているのがわかり、手前のベアリング側にもはみ出しています。

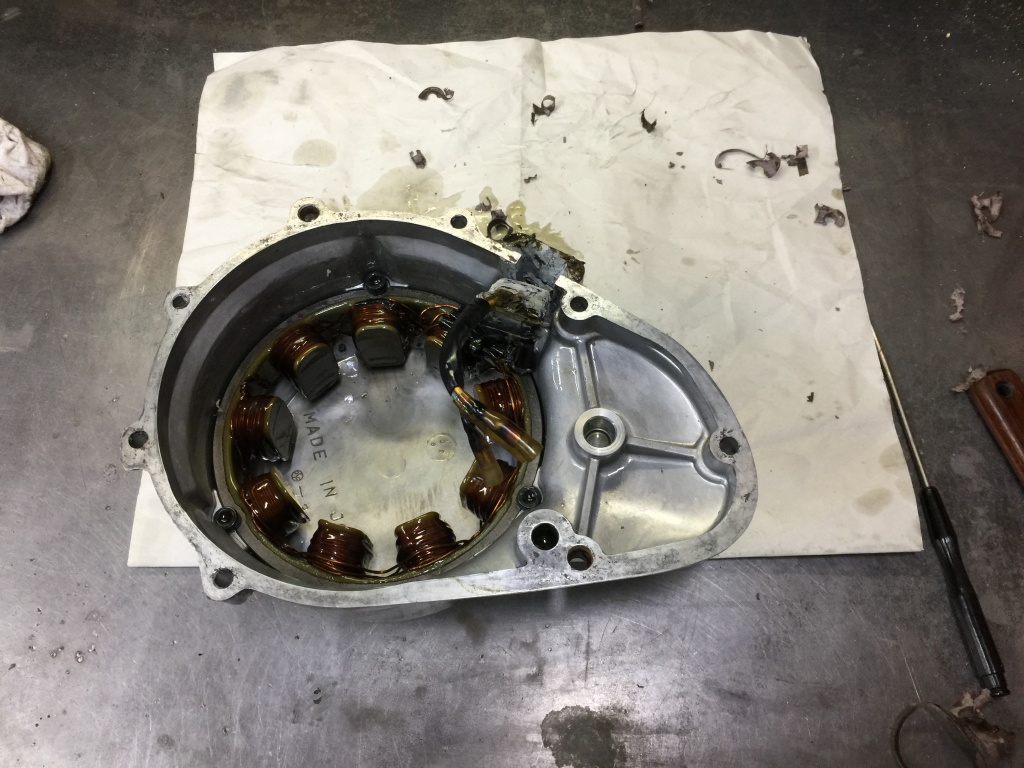

ステーターコイルは特に問題無し。

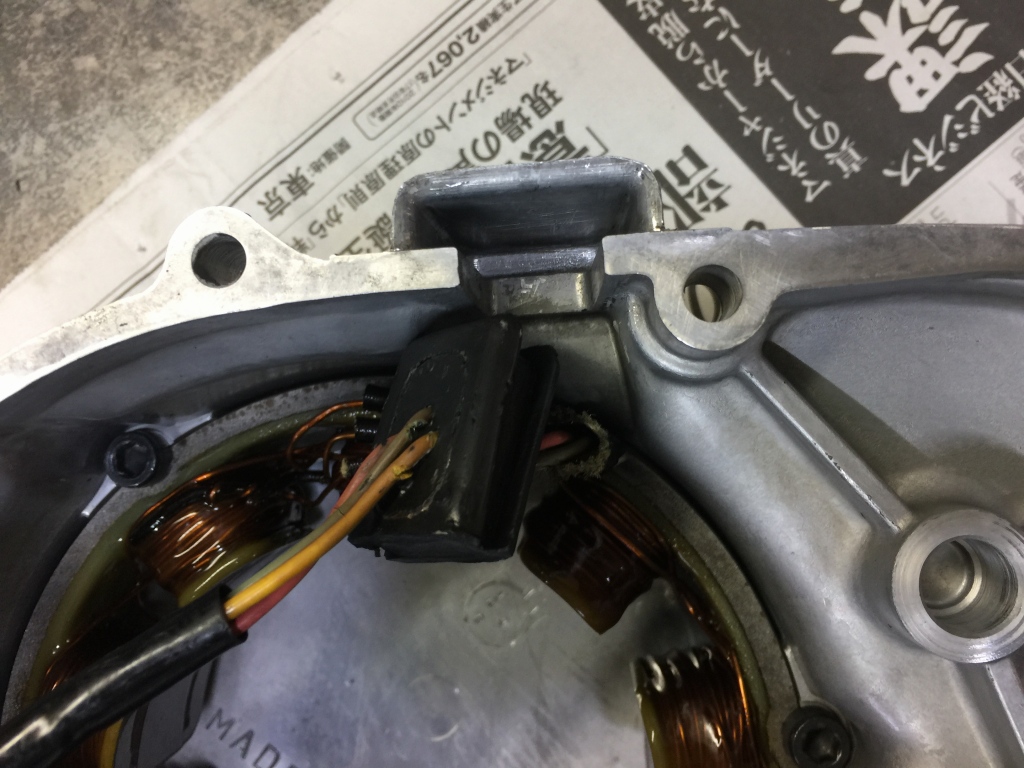

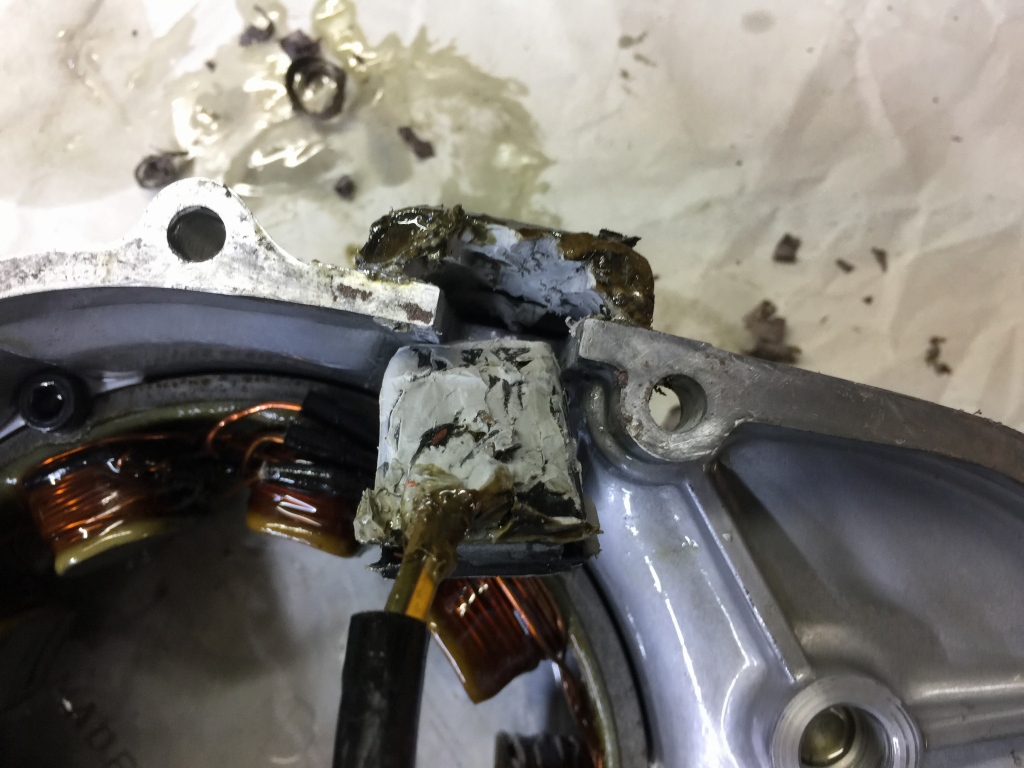

グロメット部分は、一旦剥がして液体ガスケットをやり直します。



古い液体ガスケットを全て剥がし、完全に脱脂します。



スタータークラッチとギヤは傷んでいたので新品交換します。

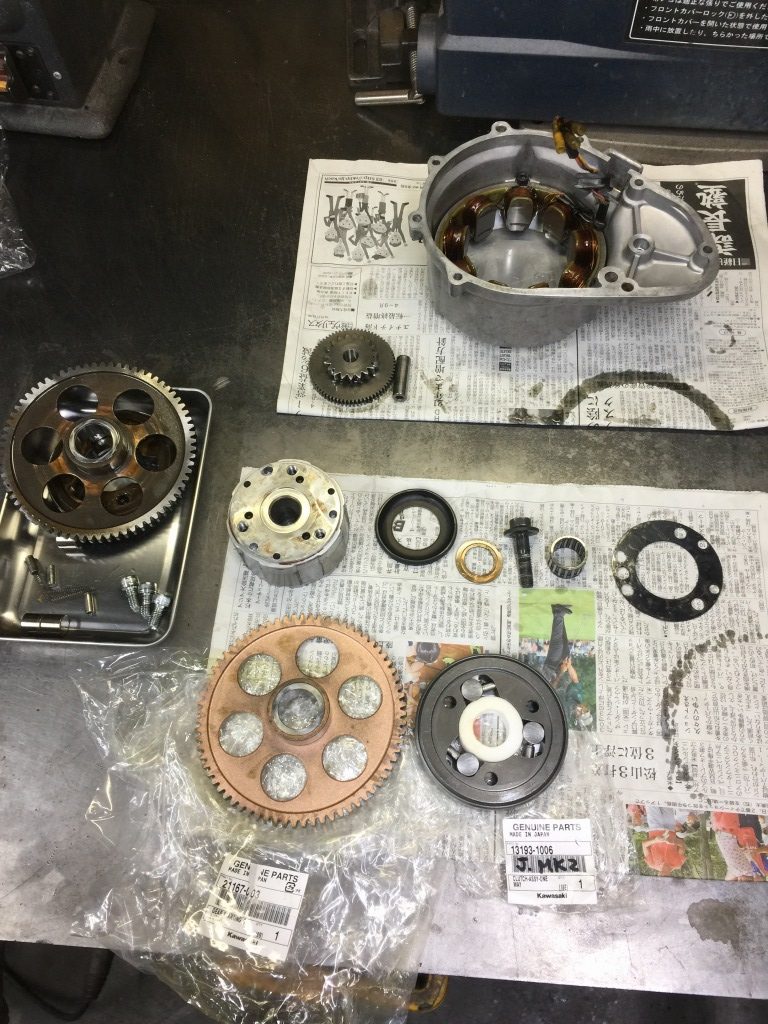

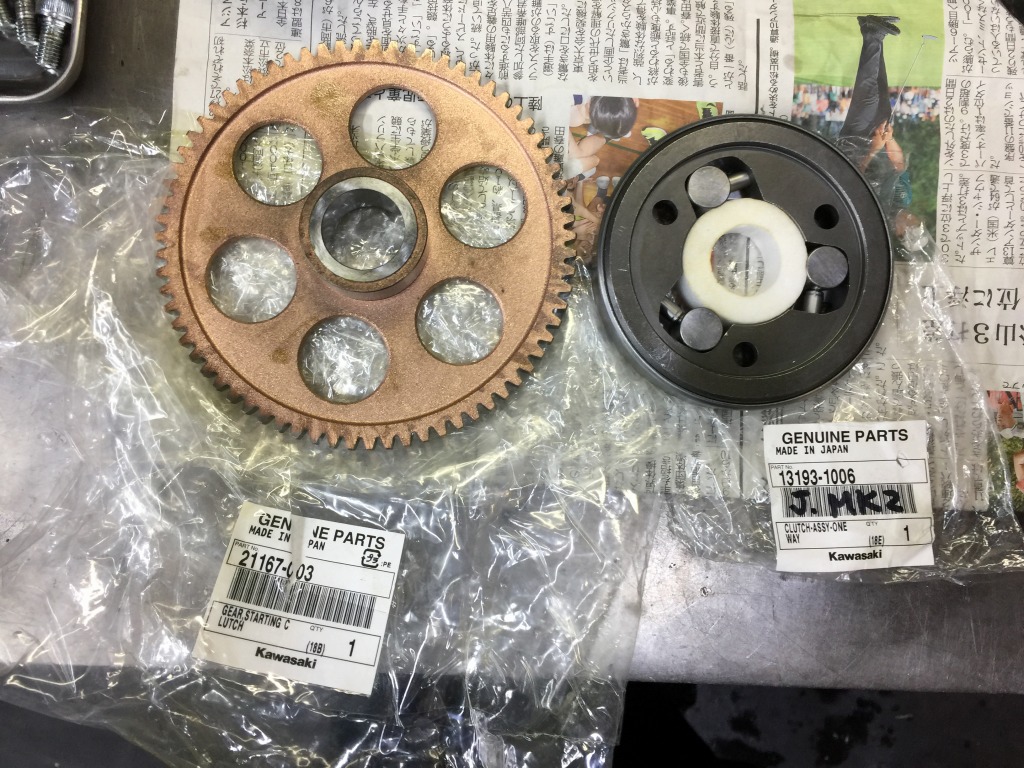

新品交換部品はこの2点です。



スタータークラッチの取り付けボルトは、ネジロックを塗布します。

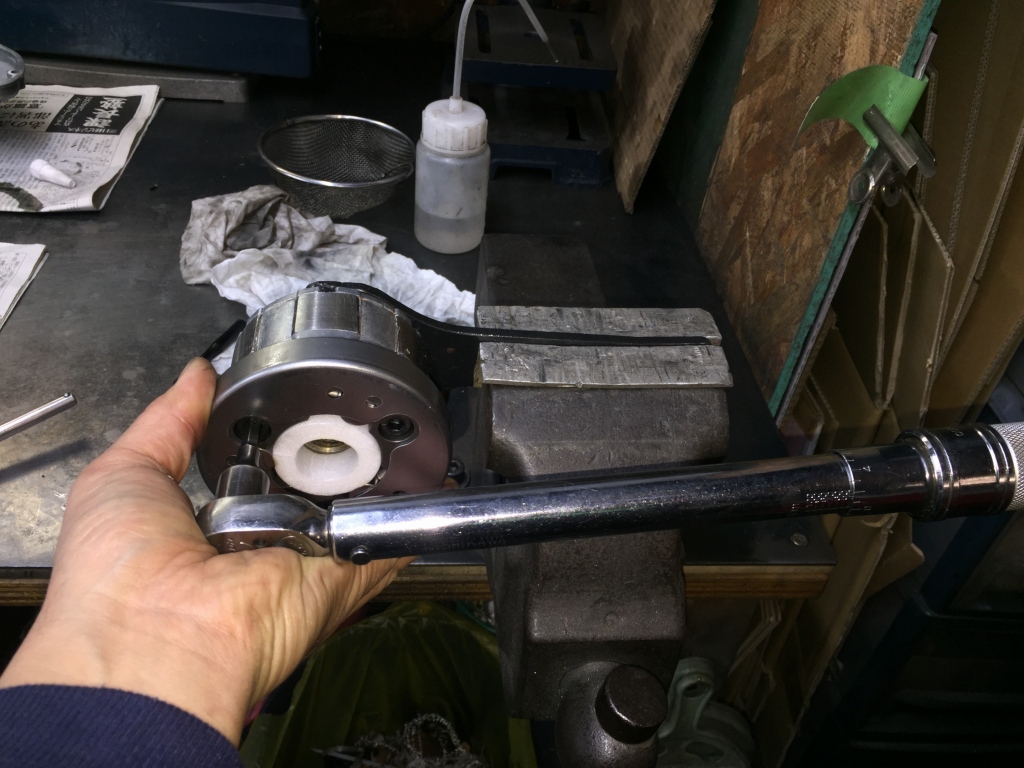

締め付けは規定トルクでしっかりと。

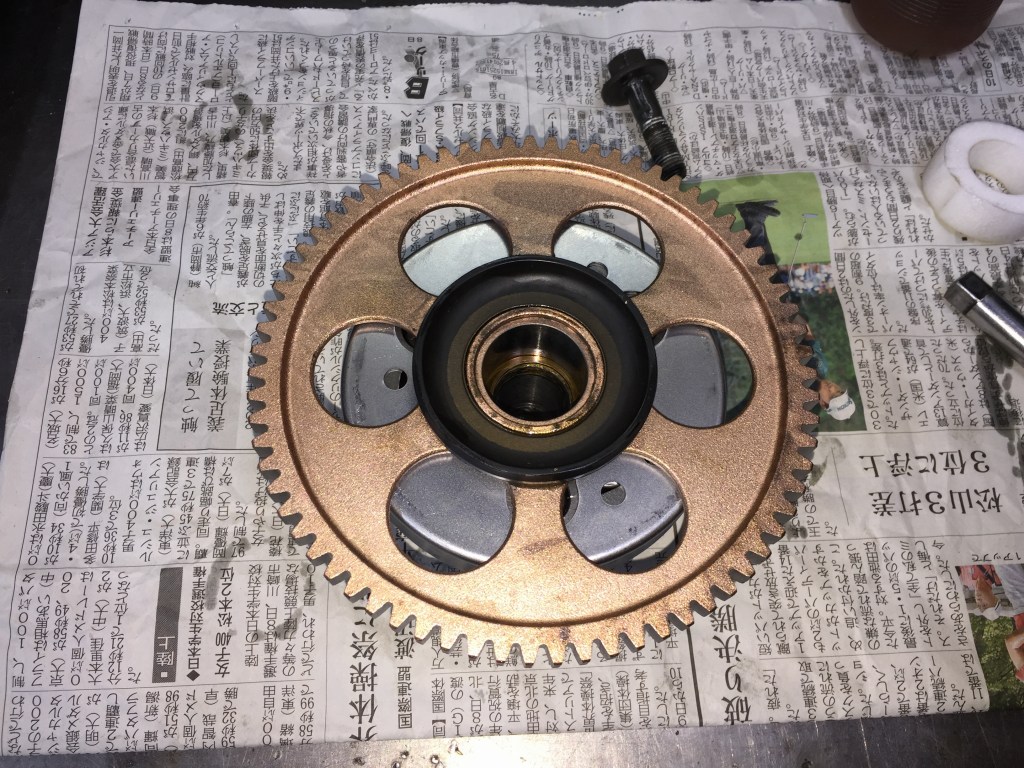

スターターギヤとダンパーをセットします。

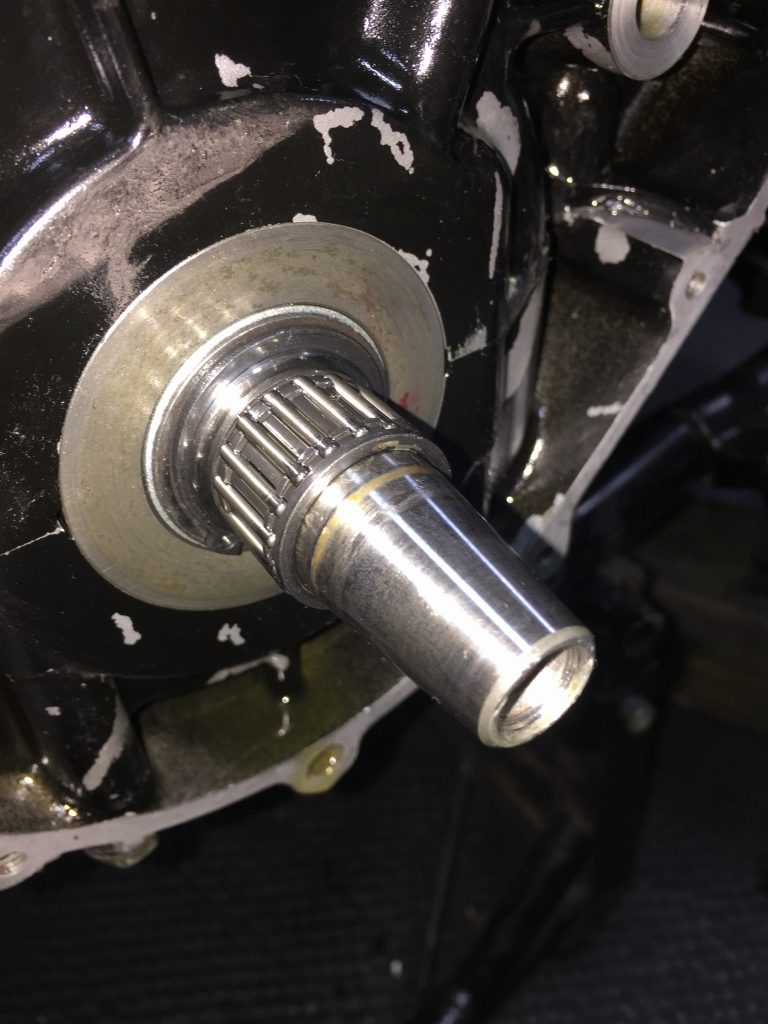

ニードルベアリングには給油し、テーパー部は完全脱脂します。

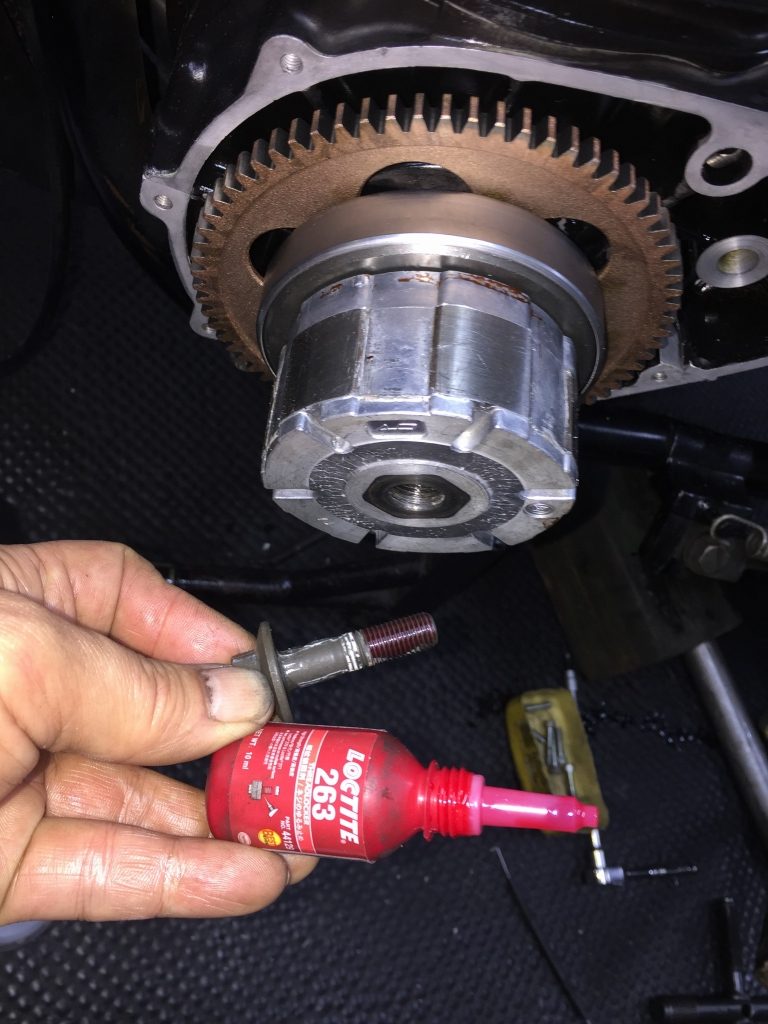

ローターボルトにもネジロックを塗布します。

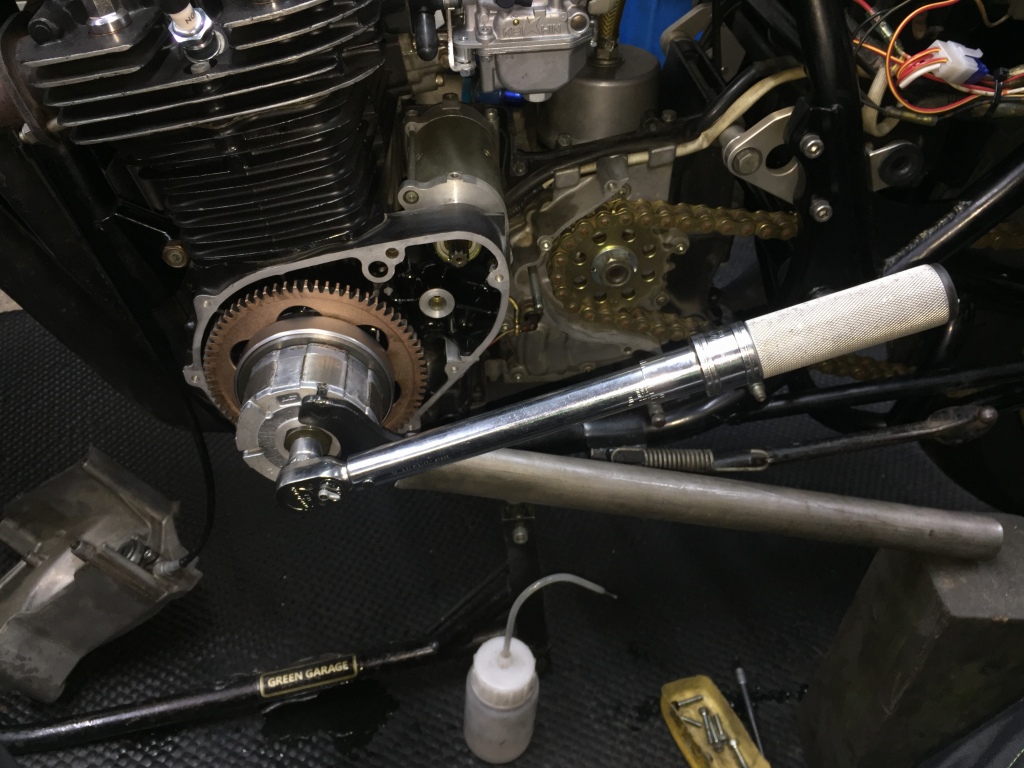

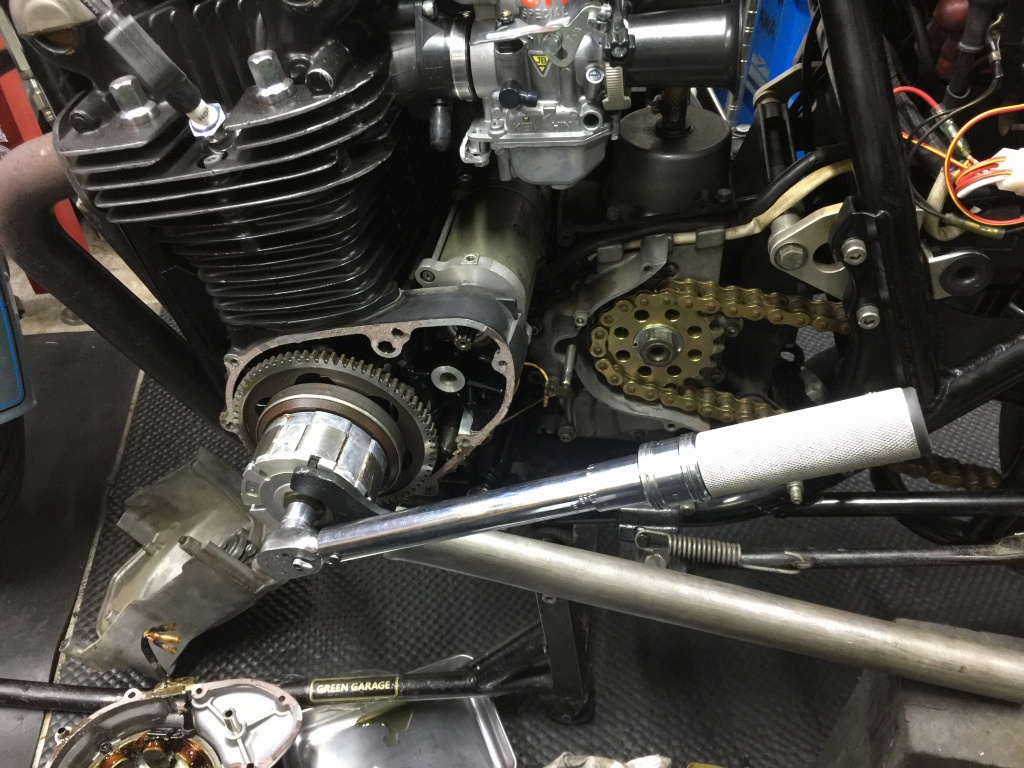

ローターボルトも規定トルクでしっかり締め付けます。

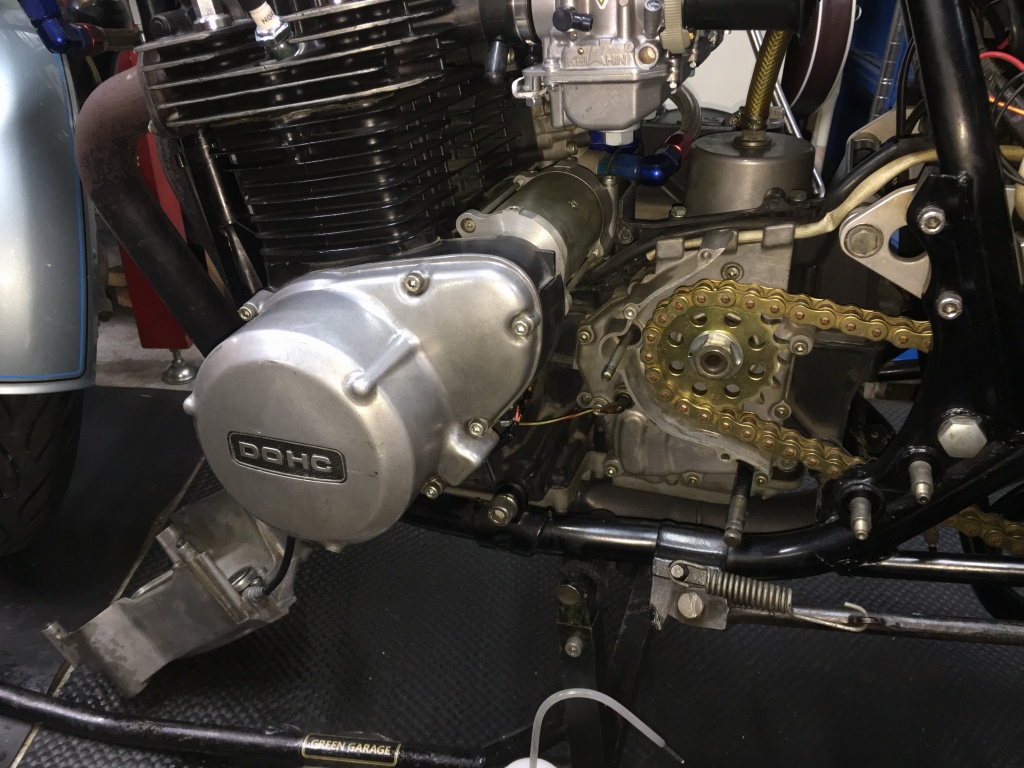

ジェネレーターカバーを取り付けます。

この後、始動チェックし、エンジン始動が問題無くできることを確認しました。
