Z1000A G.S様 発電不良の修理

発電しなくなったらしく度々エンストし、その都度バッテリーを充電してしのいできたとのこと。

今回もバッテリーをフル充電してから自走して入庫しました。



左サイドカバー内のカプラーが破損しているそうです。

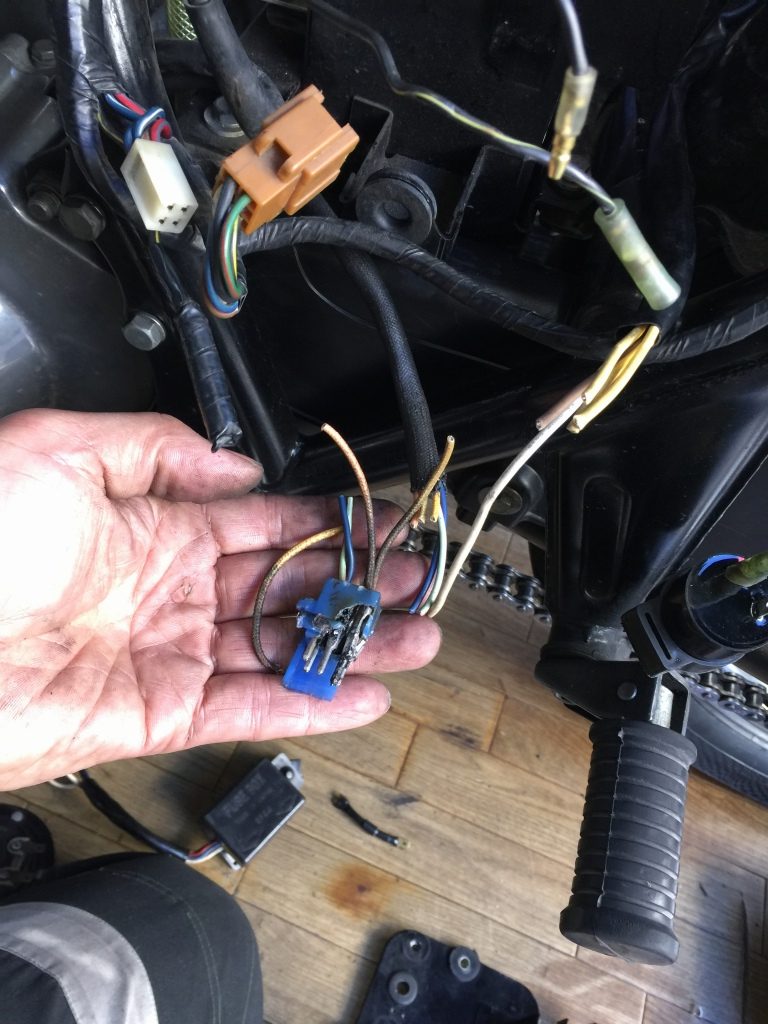

ジェネレーターからの青いカプラーは、焼けただれて破損しています。

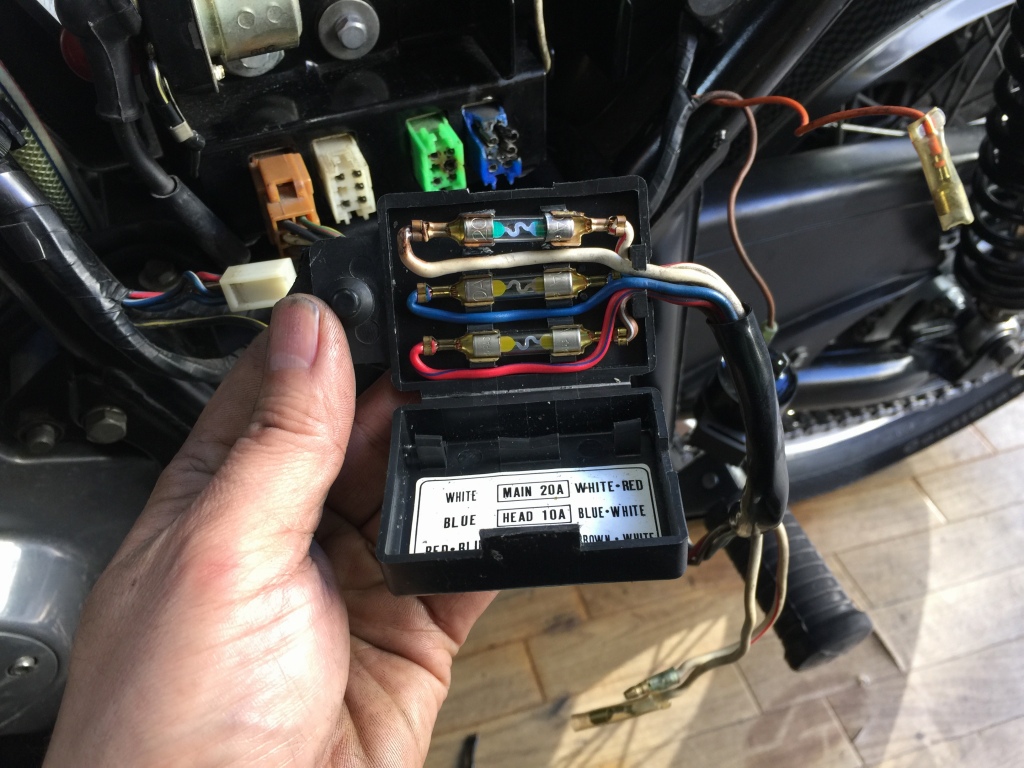

メインヒューズの周辺もBOXが溶けています。

何れも端子の接触不良による発熱が原因と思われます。

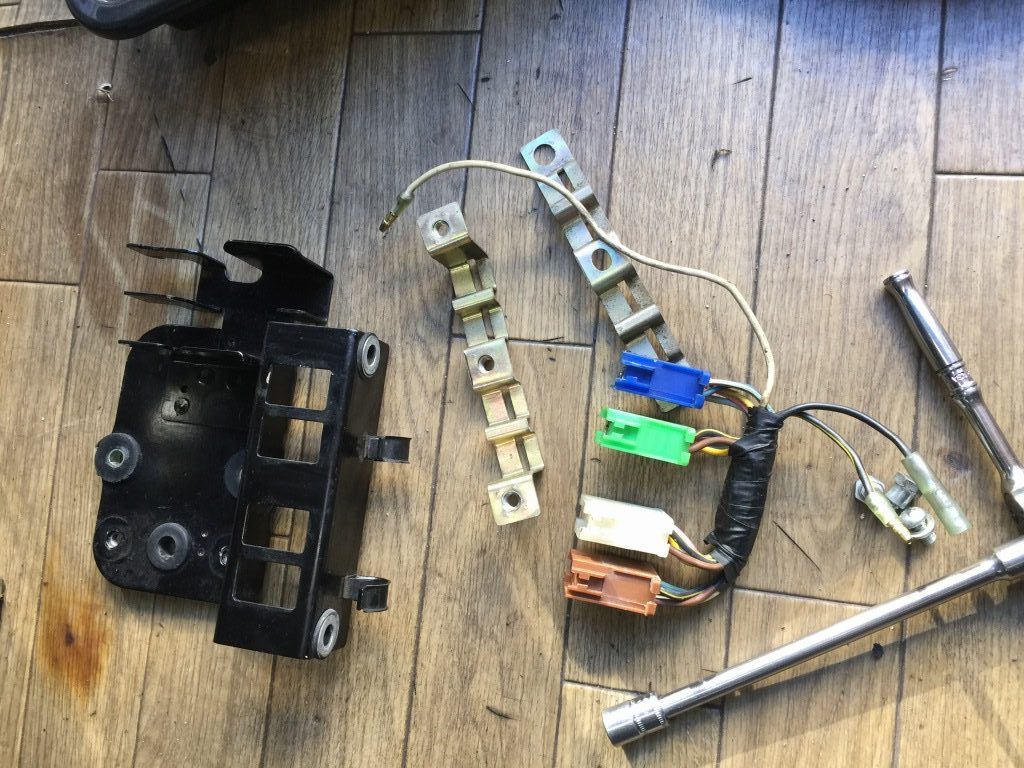

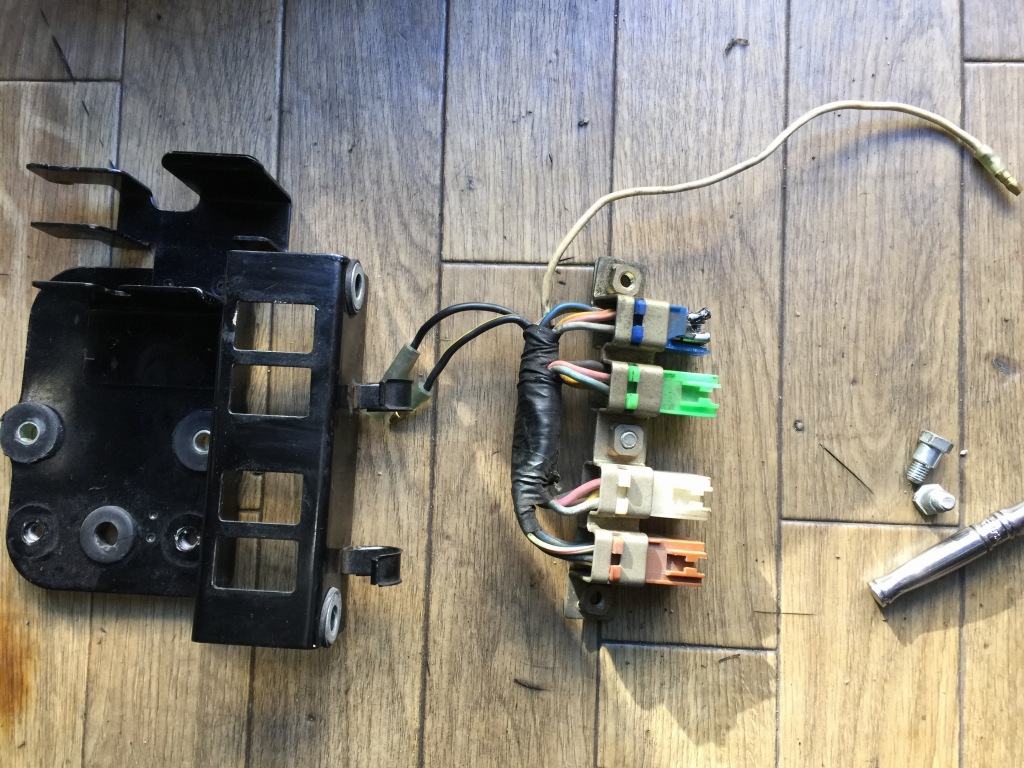

サブハーネスを取り出します。



分解していきます。

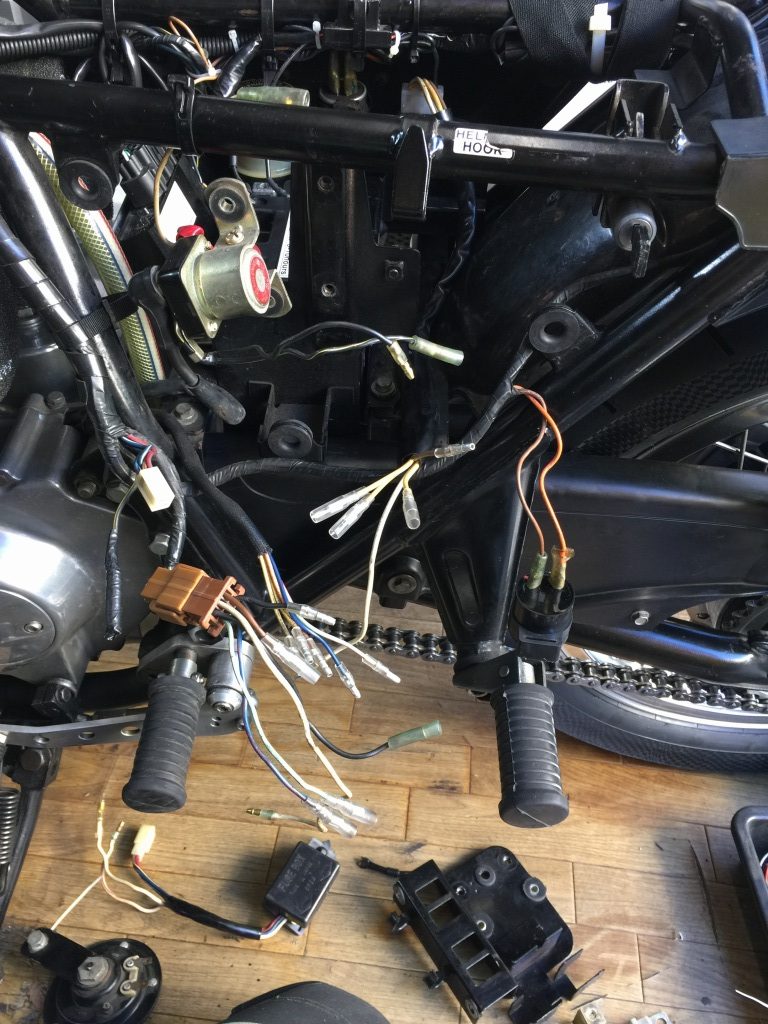

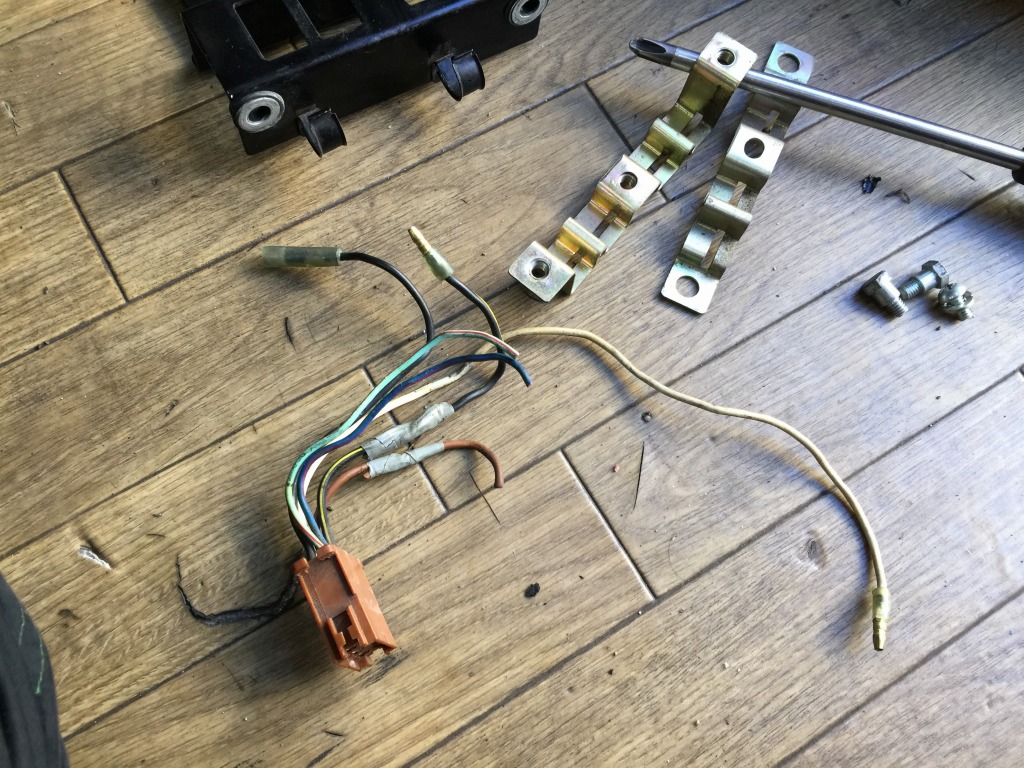

傷んでいるところを取り除き、使うところだけ残します。

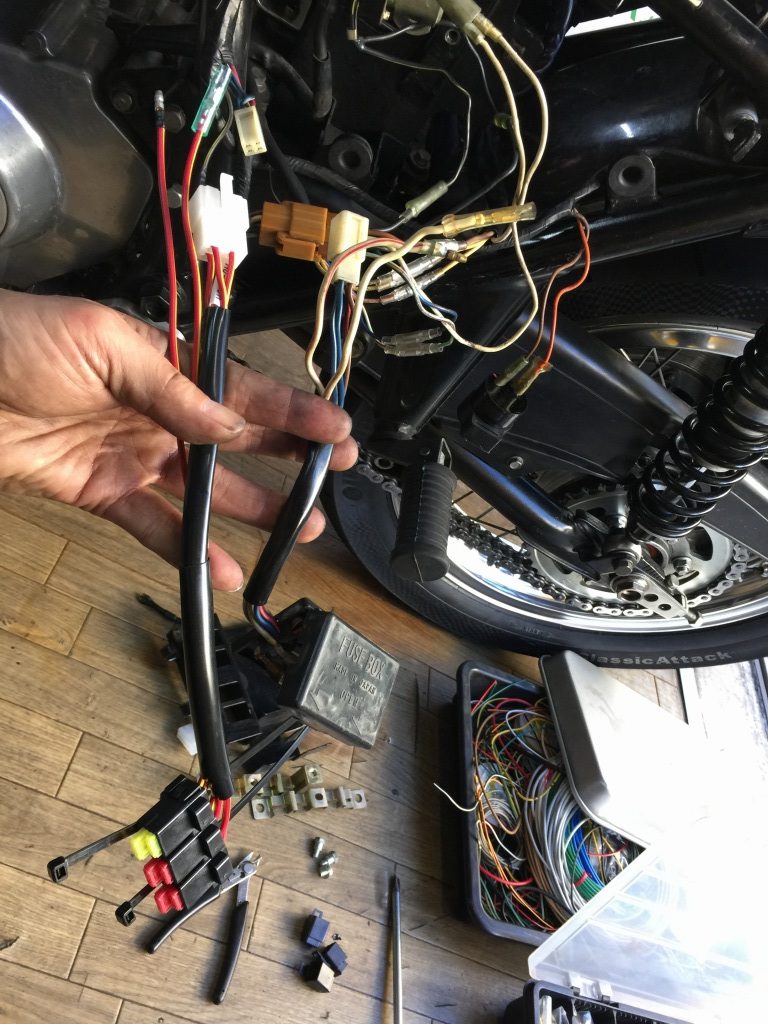

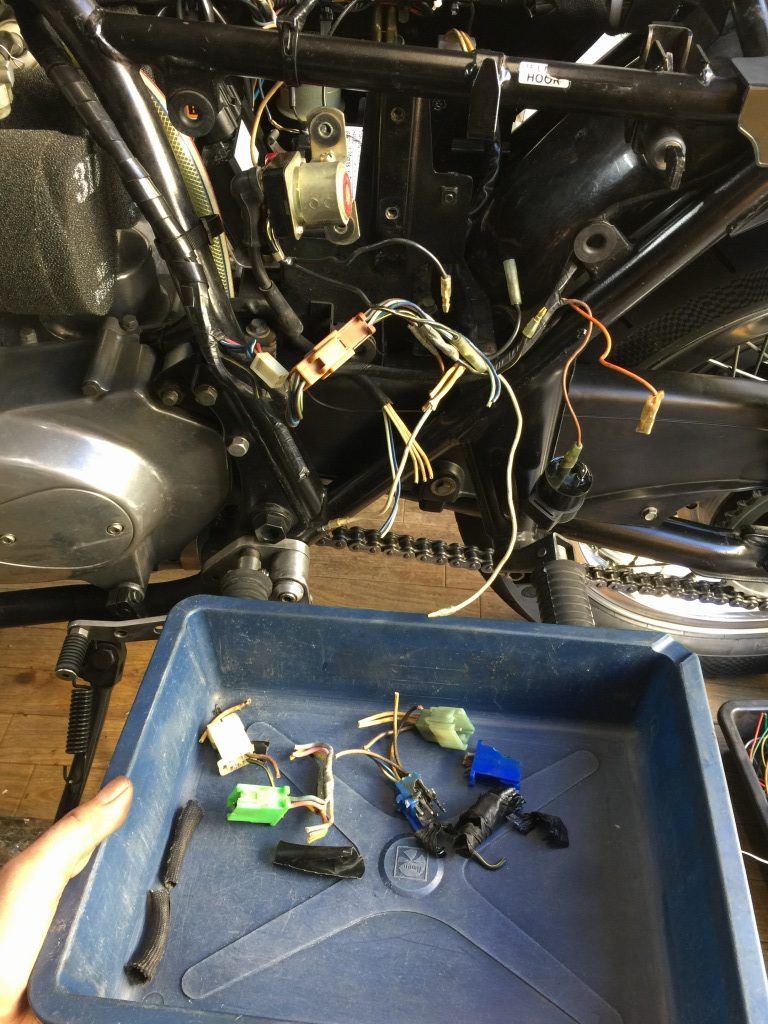

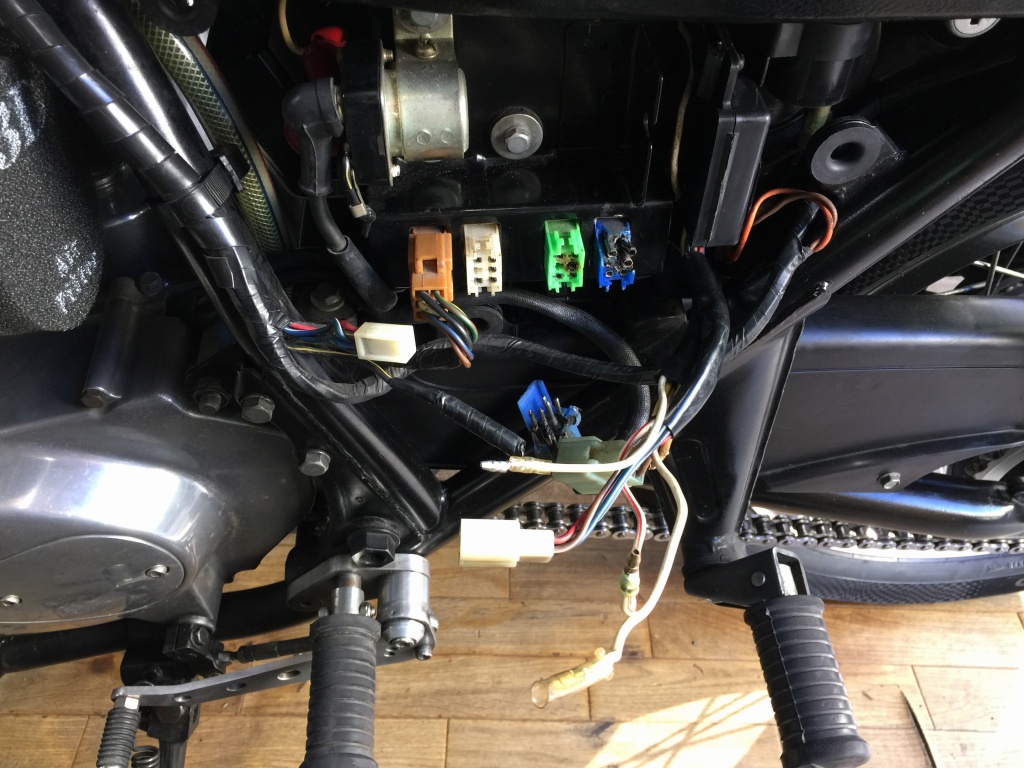

メインハーネス側も同様に、傷んでいるところを切除します。

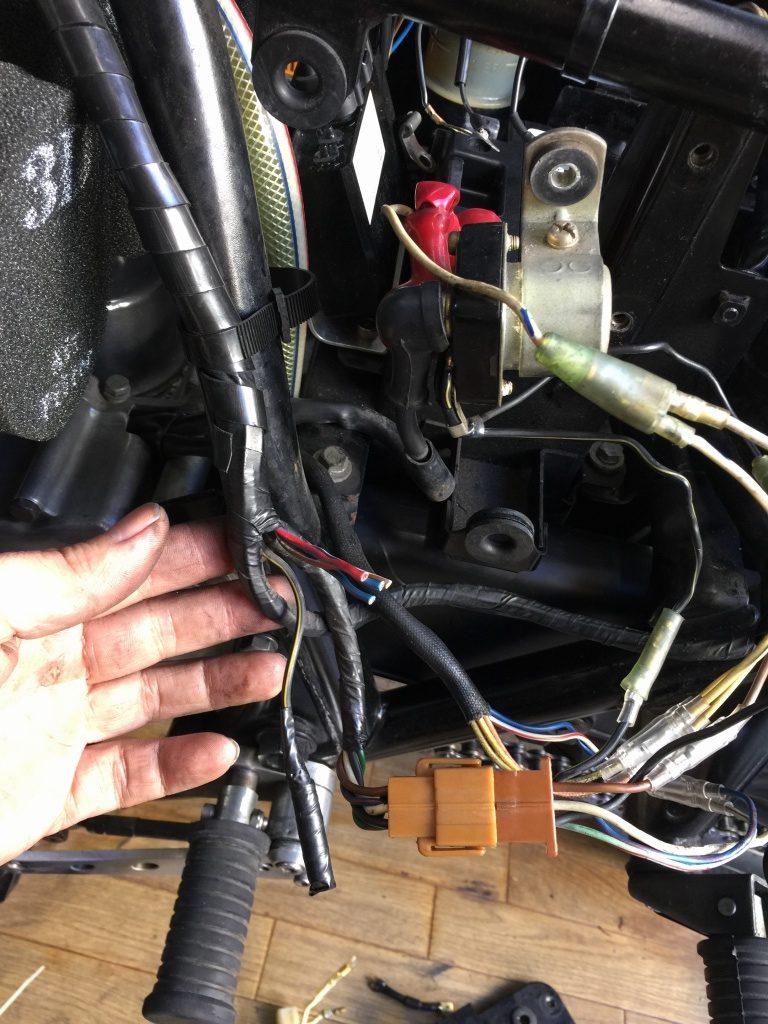

このぐらい切り取りました。



それほど複雑でもないので、ギボシを付けて直接接続に改造します。

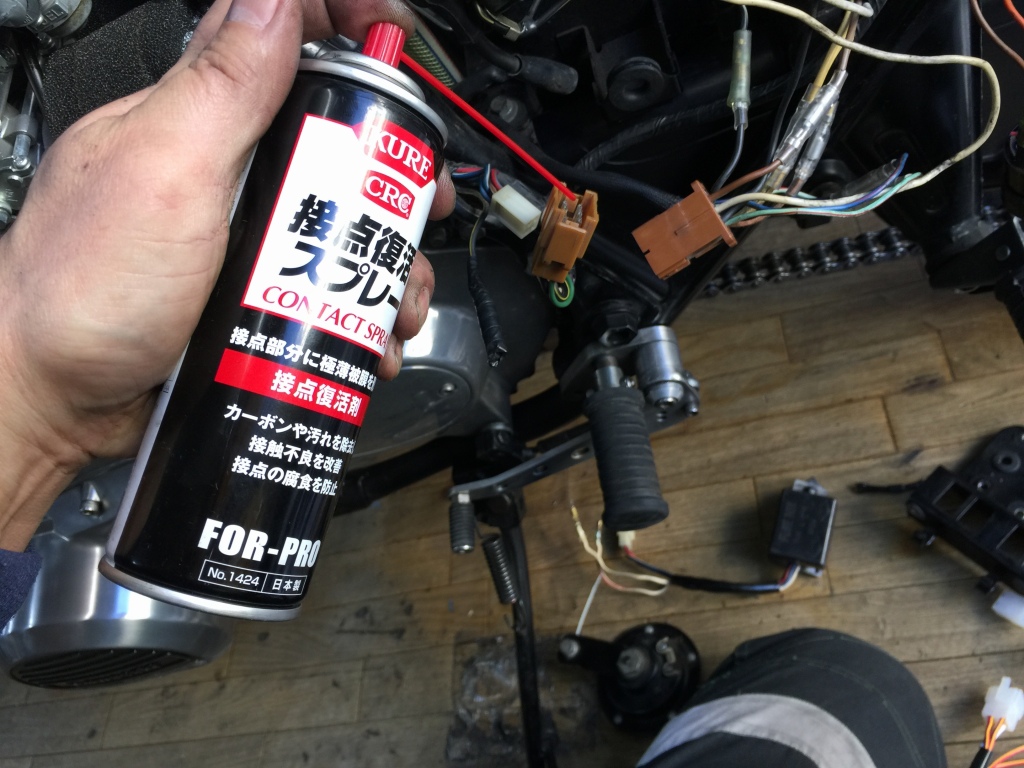

残したカプラーには、接点復活剤を塗布しておきます。



ヒューズBOXは、ヒューテック製のミニブレードタイプに変更します。



接続形状が異なるので切断して改造します。



傷んだ配線を全て修理したつもりで、エンジンを掛けてテスターで発電量を調べたところ、いまだに発電していないことがわかりました。ジェネレーター側も分解点検します。

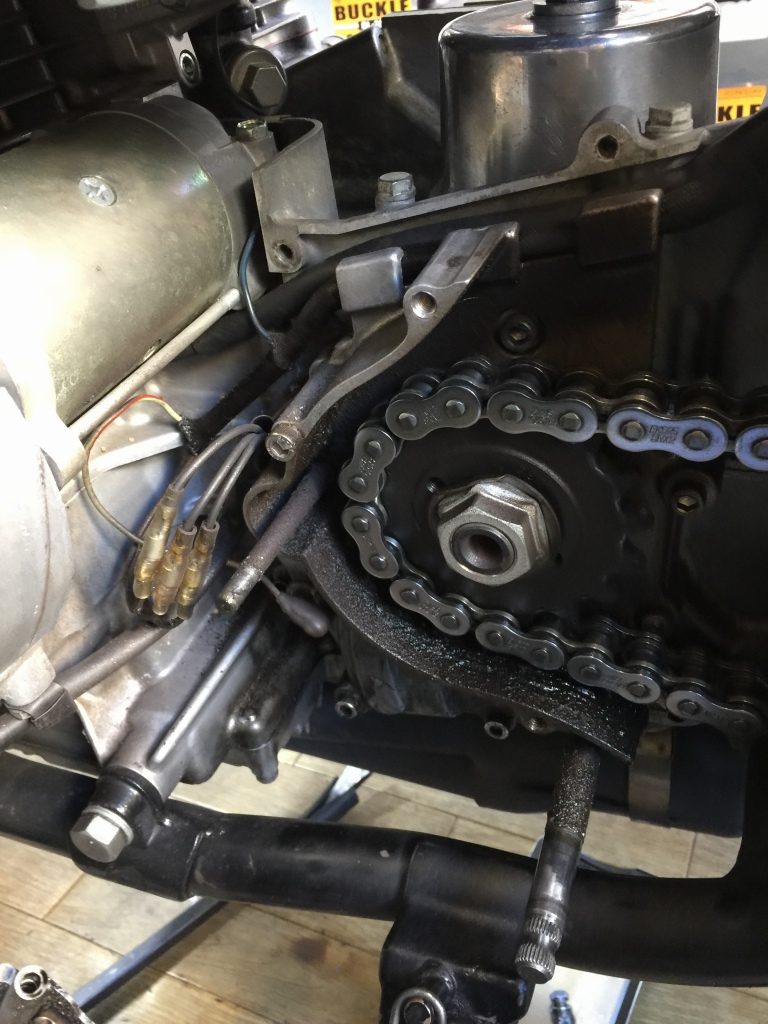

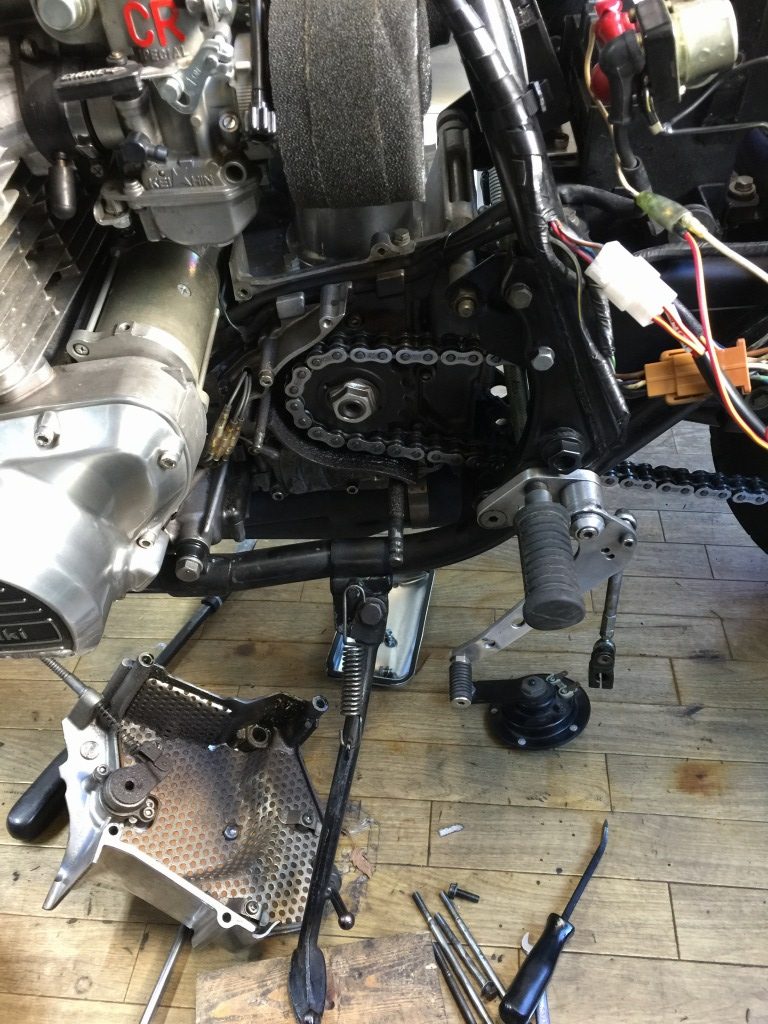

スプロケカバー内は特に異常ありません。

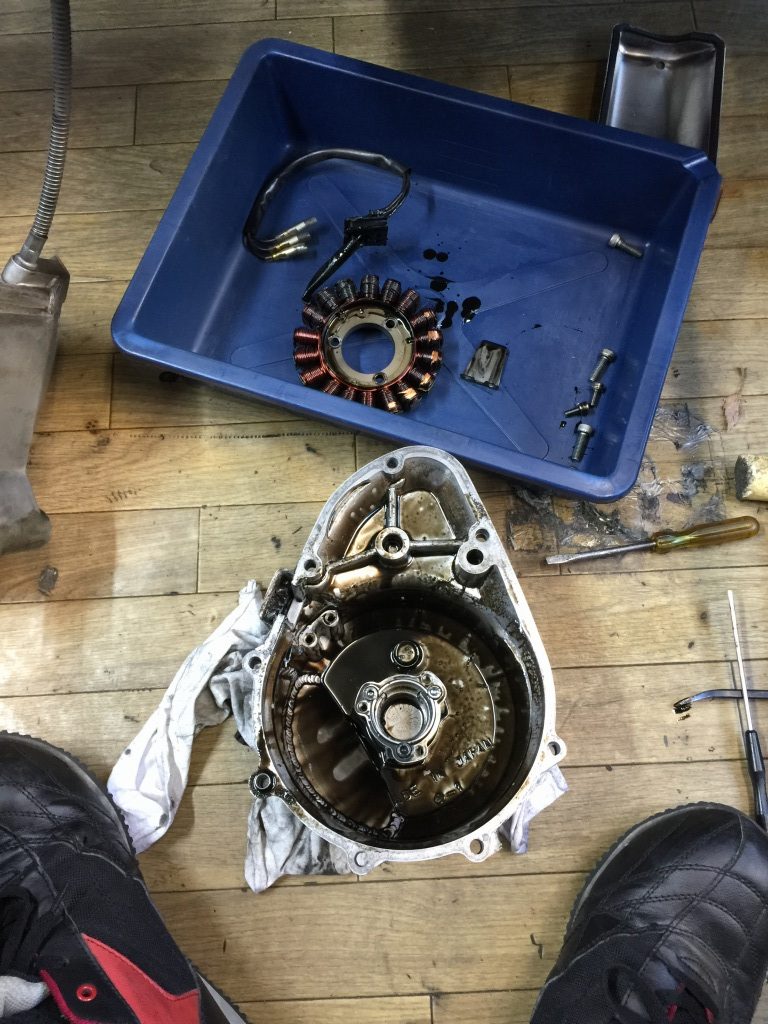

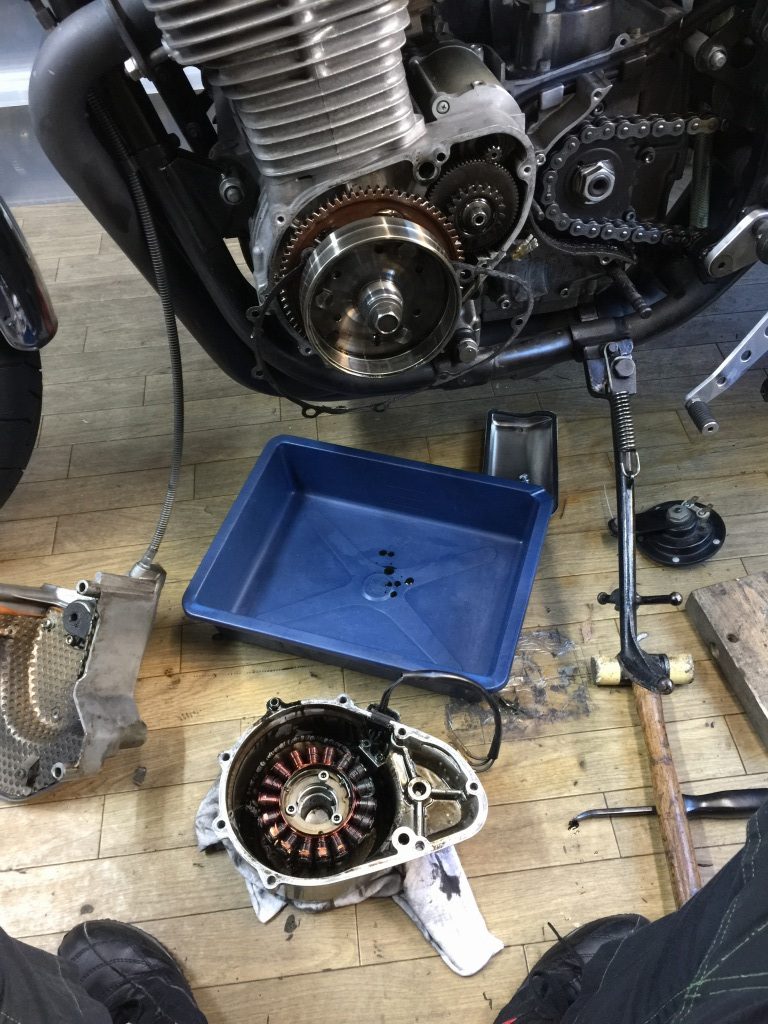

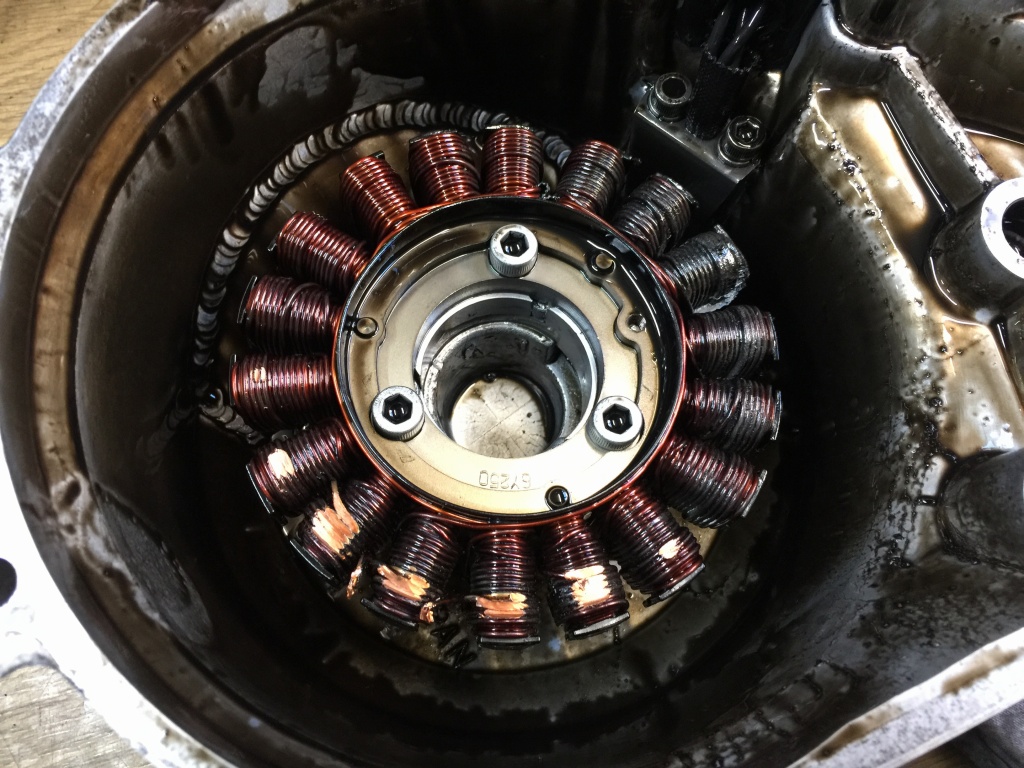

ジェネレーターカバーを外して内部を点検すると、ステーターコイルが脱落しかかっており、コイルの一部がローター側に干渉して断線していました。



発電しない原因はここにもありました。

どの不具合が先かわかりませんが、3ヶ所ともお互いに関連性は薄く、同時多発的に起きたのかもしれません。



ステーターコイルを外します。薄型ジェネレーターですが、奥のアダプターのM5ボルトが緩んでいました。



ステーターコイル以外に大きなダメージは無く、ステーターコイルのみの交換で直りそうです。

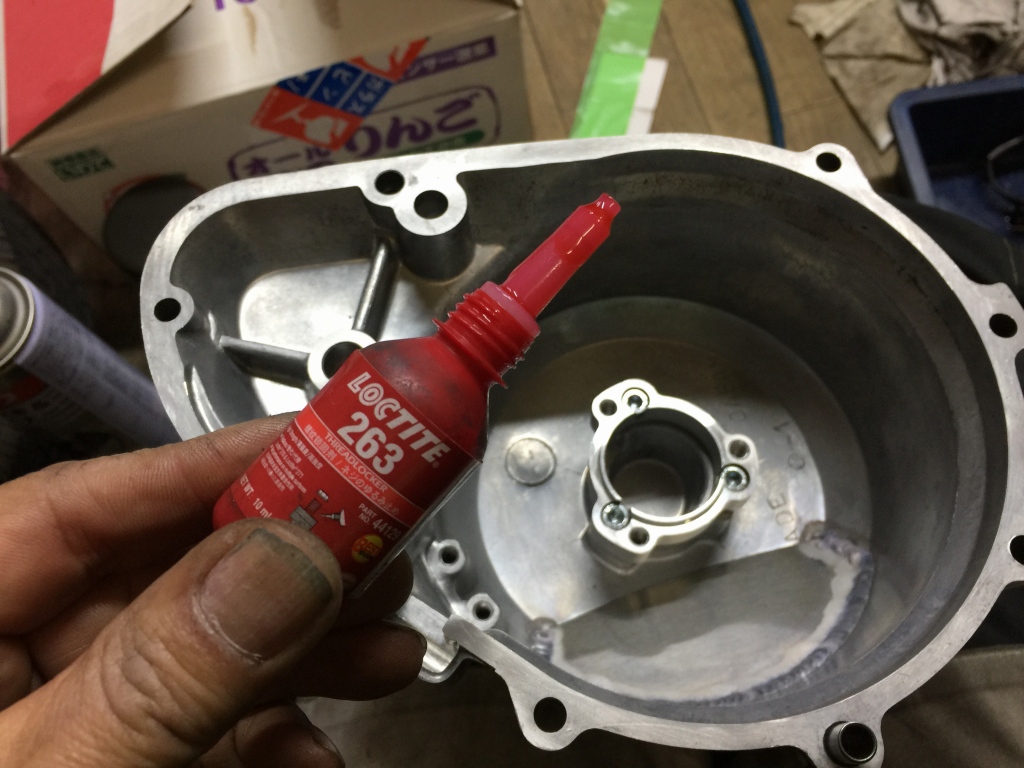

今度の取り付けにはネジロックを併用します。

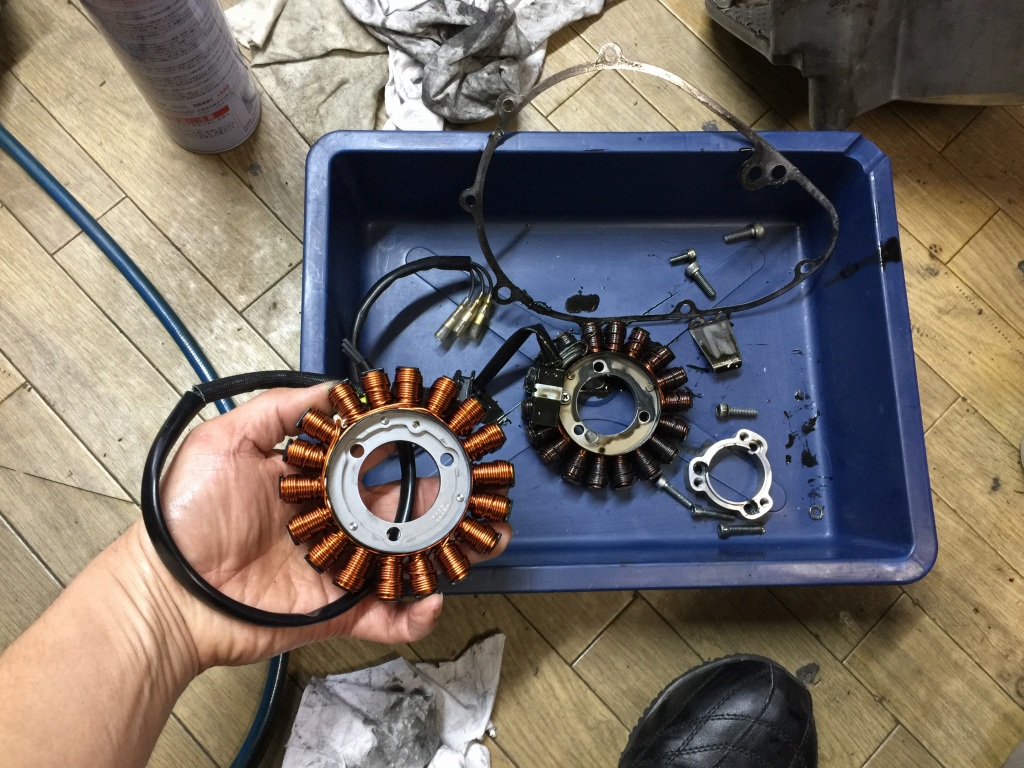

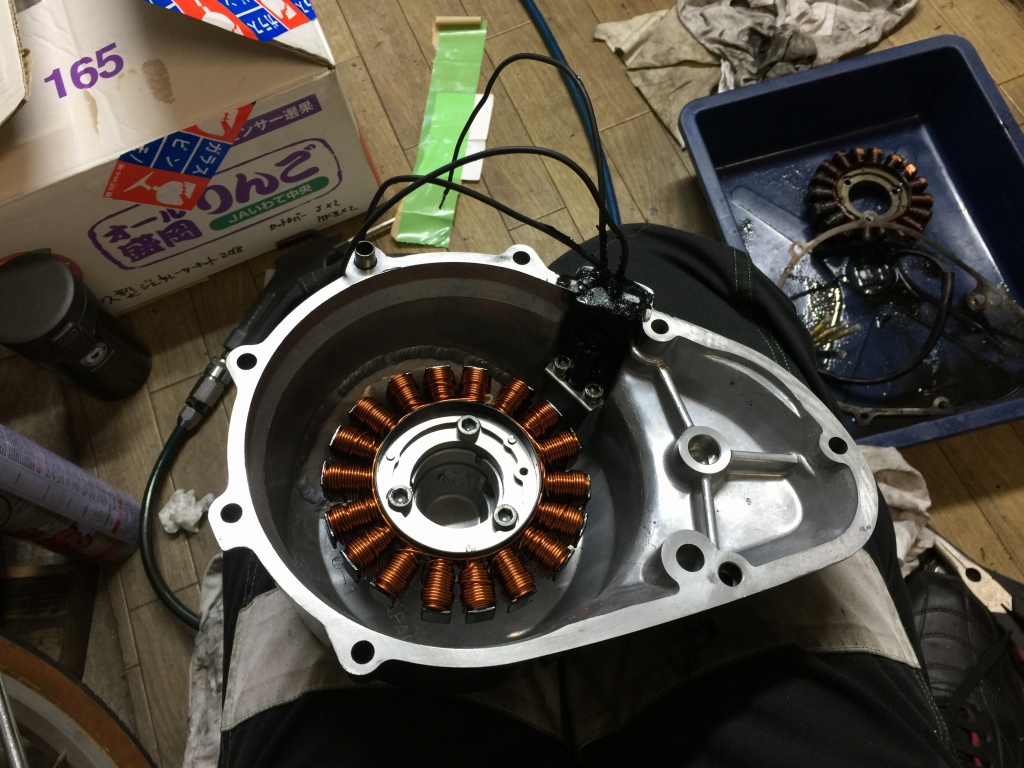

新しいステーターコイルを取り付けます。

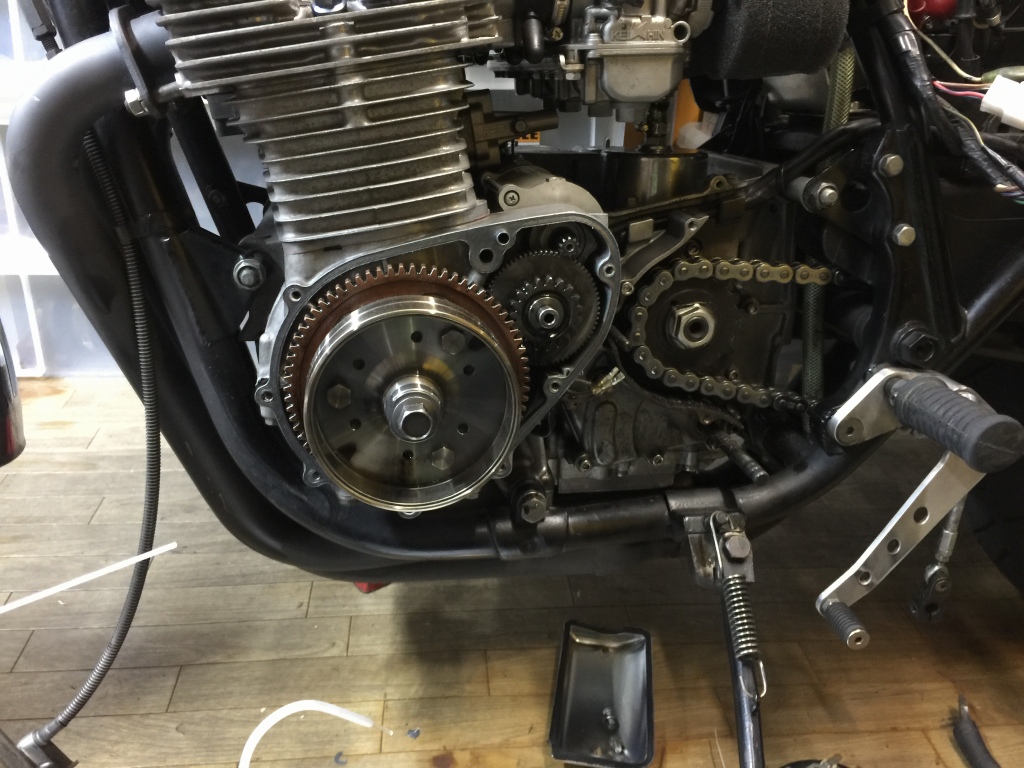

ローター側にはダメージはありませんでした。

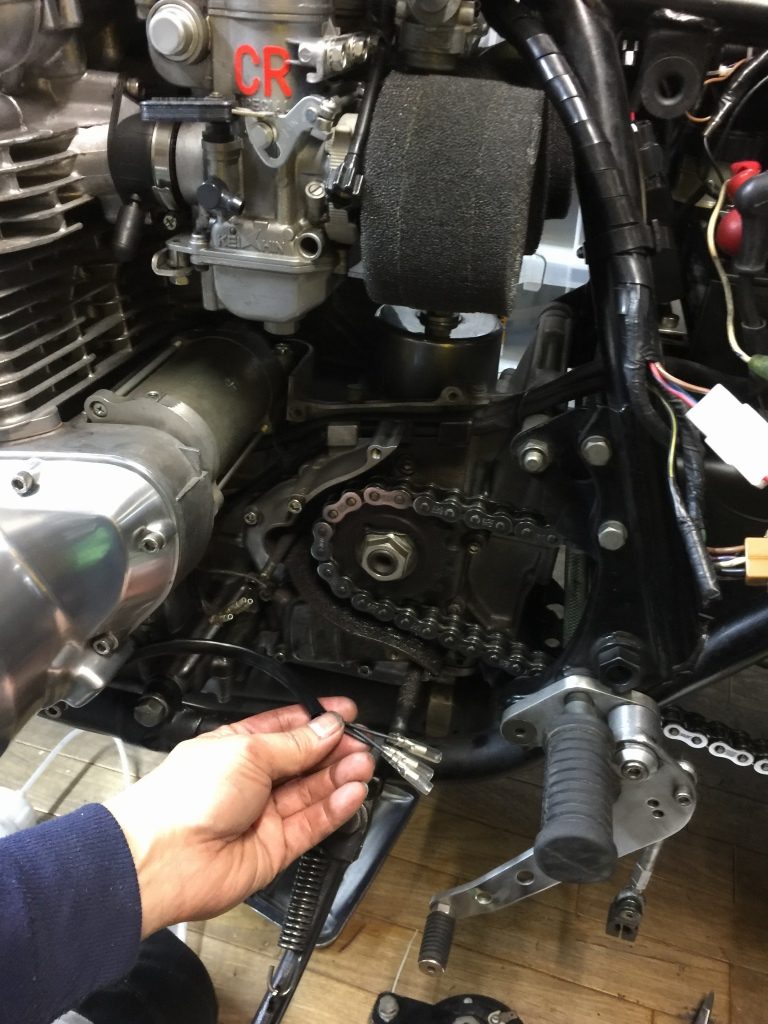

ジェネレーターカバーを取り付け、配線を仕上げます。

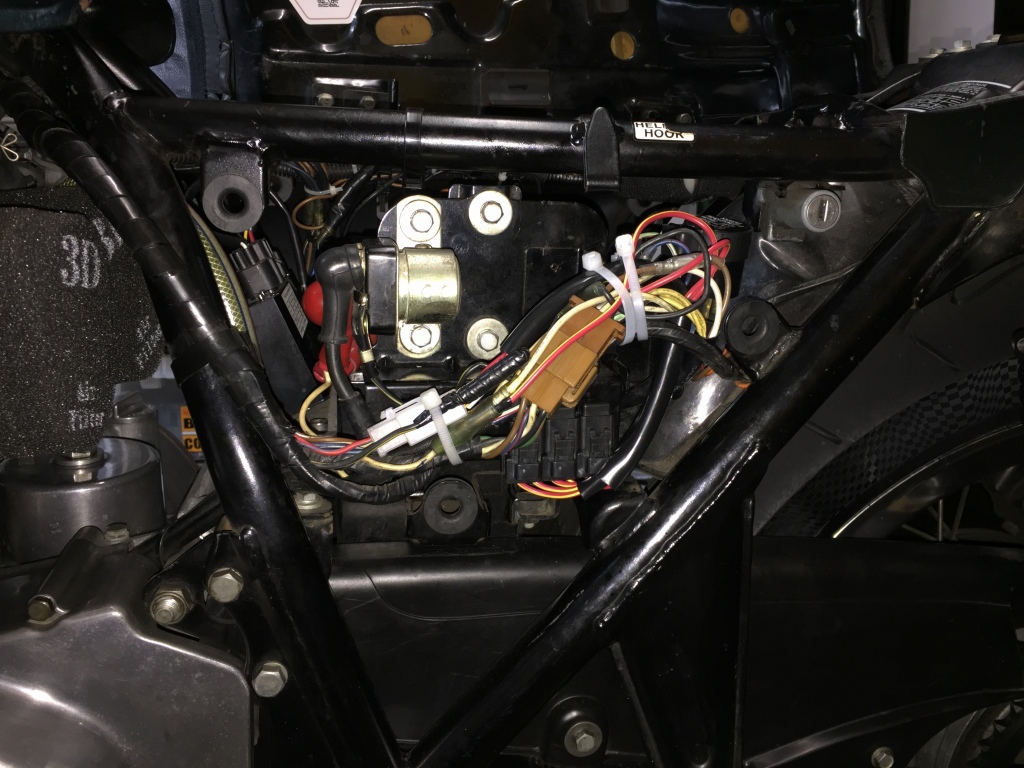

修理した配線を接続し、固縛します。

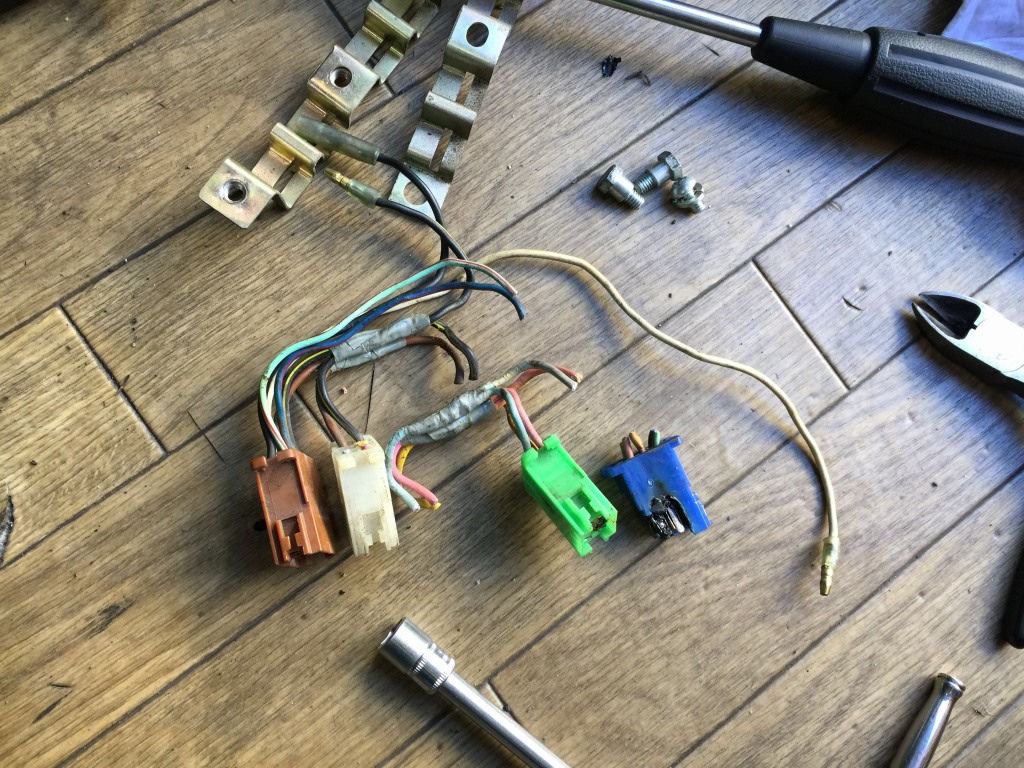

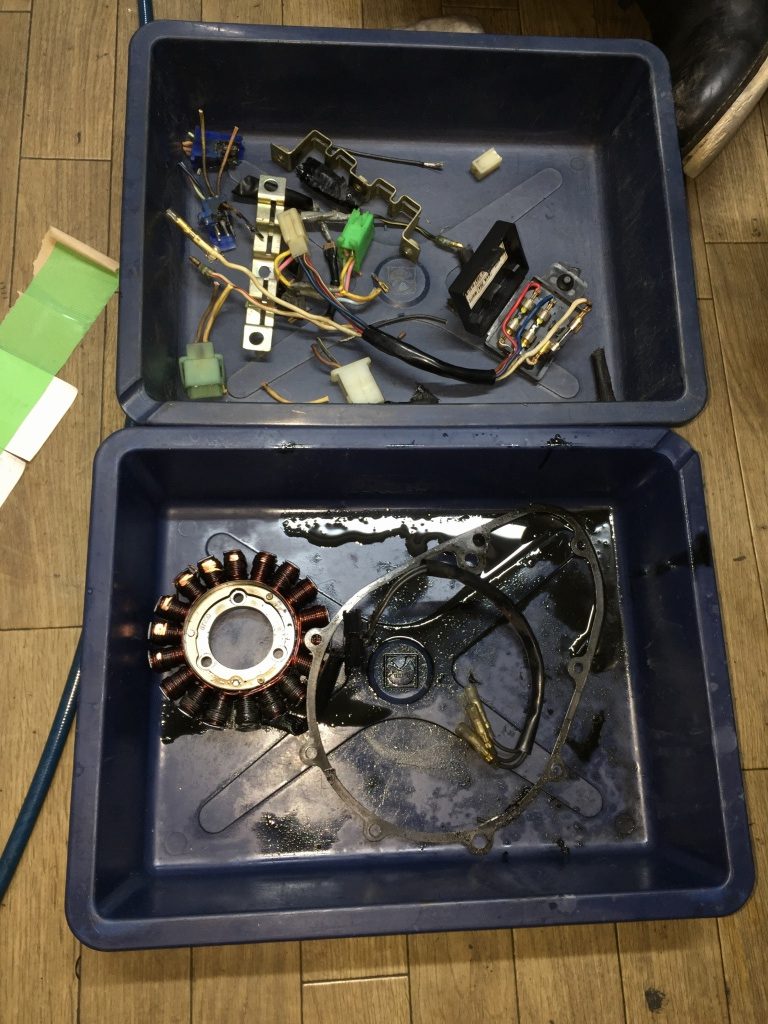

今回傷んで取り外した部品はこちらです。



もうじき車検ですが、ホーンレスにしていたそうで取り付けます。

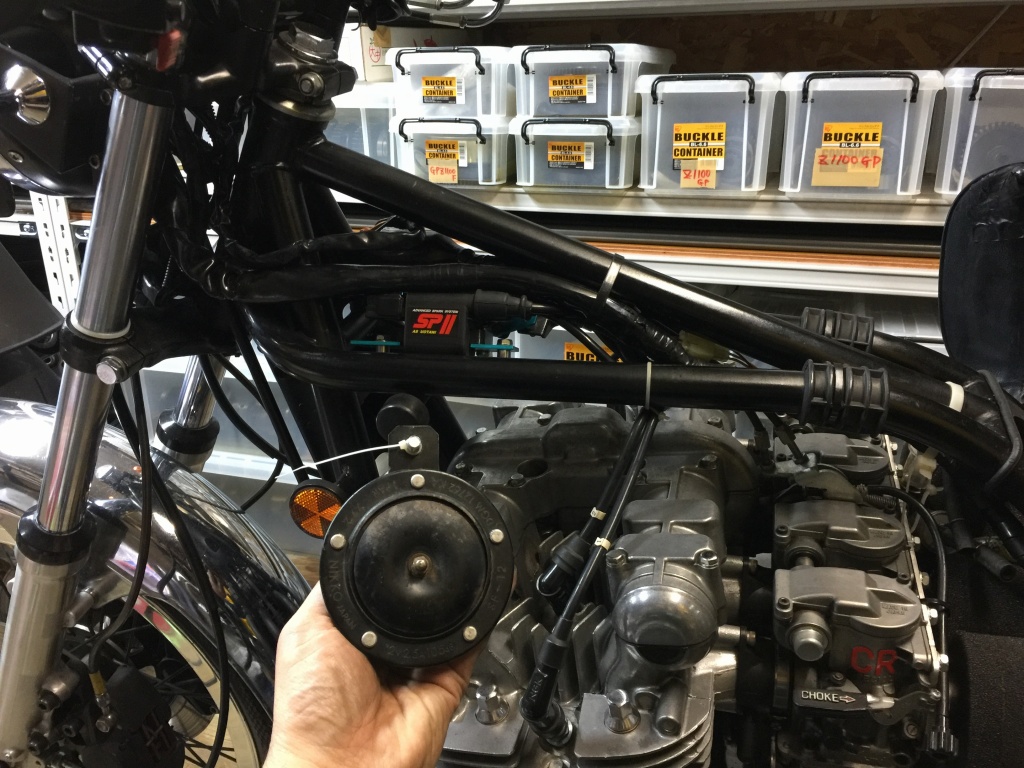

ノーマルは大きくて風の抵抗になるので、取り付けはミニホーンにしました。

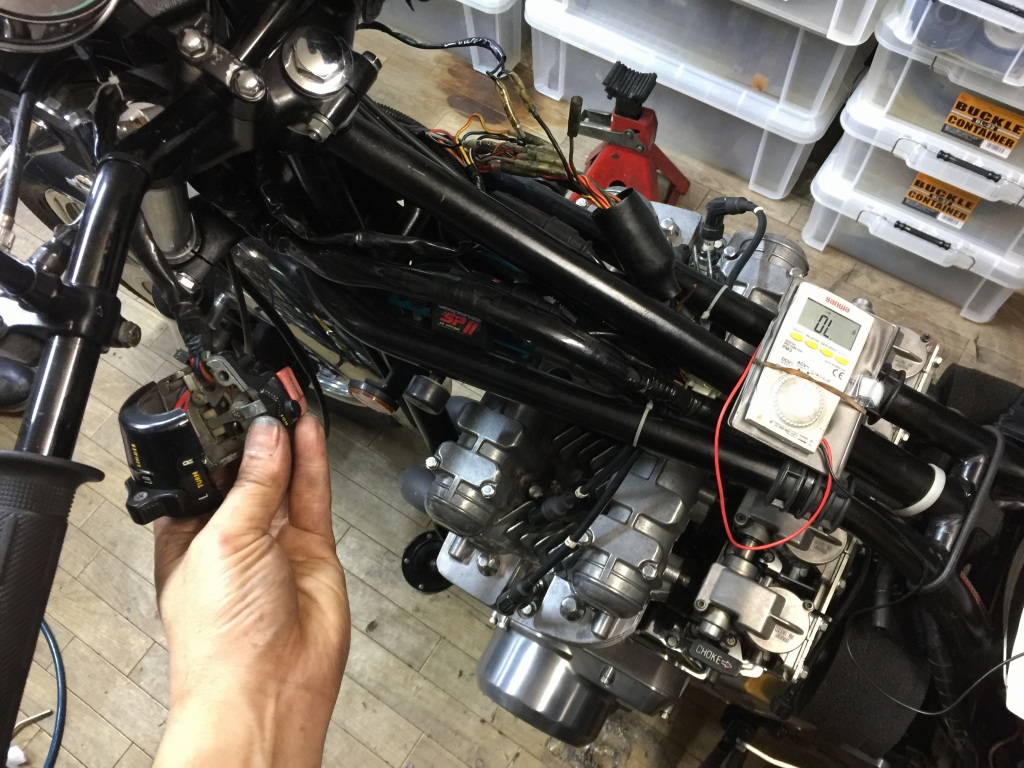

ホーンボタンも接触不良だったため、分解して接点復活剤で修復します。

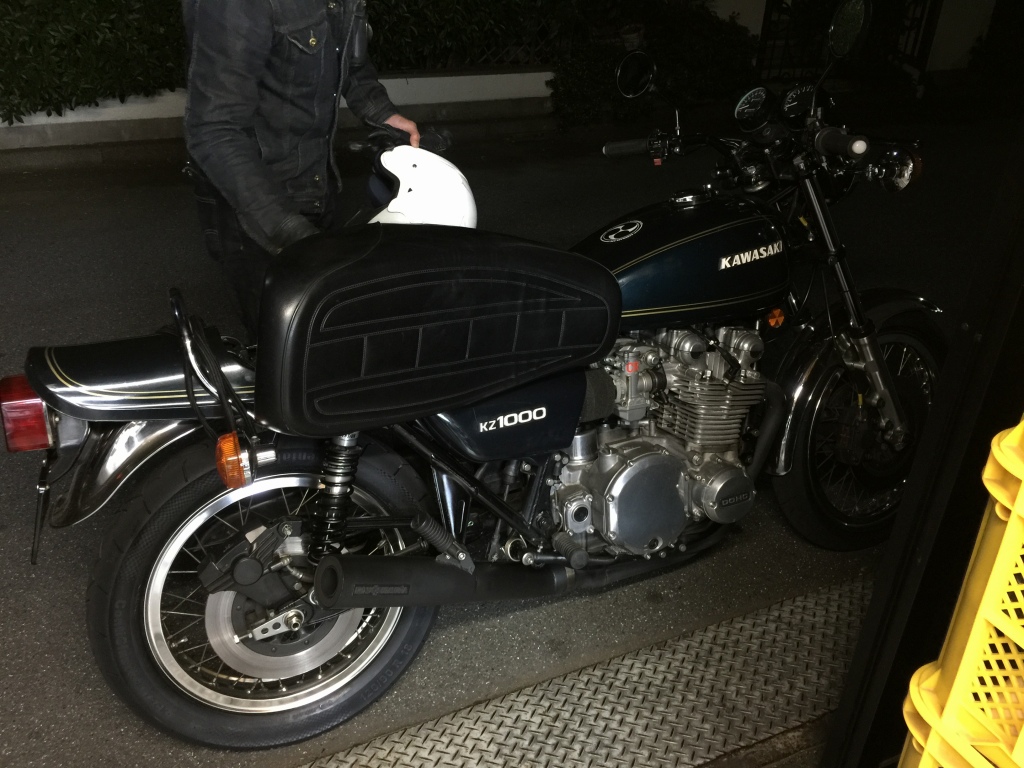

無事発電は復活し、また明日からの通勤に使えるようになりました。
