S1キャリパーサポート製作の続きです。
７N01板の曲げ加工が済んだら型紙に合わせて輪郭と穴位置を写します。
穴開けしたら輪郭に沿ってをカットします。
切断面を仕上げます。

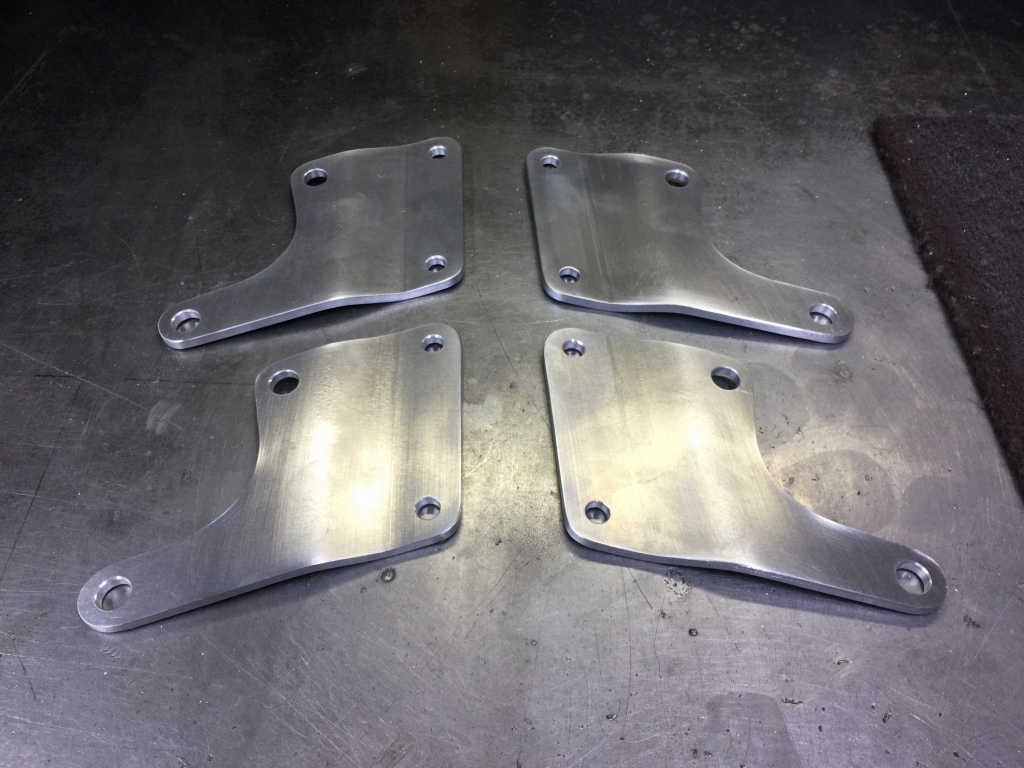

基本の板が完成です。

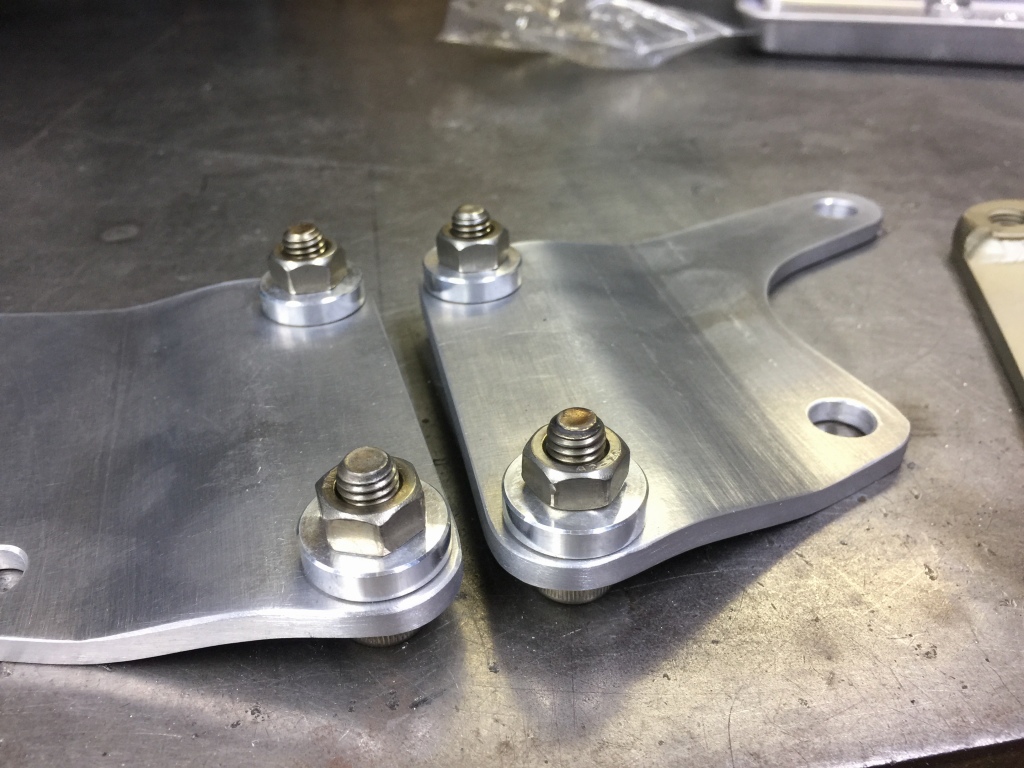

裏面に2ヶ所アルミカラーを溶接します。

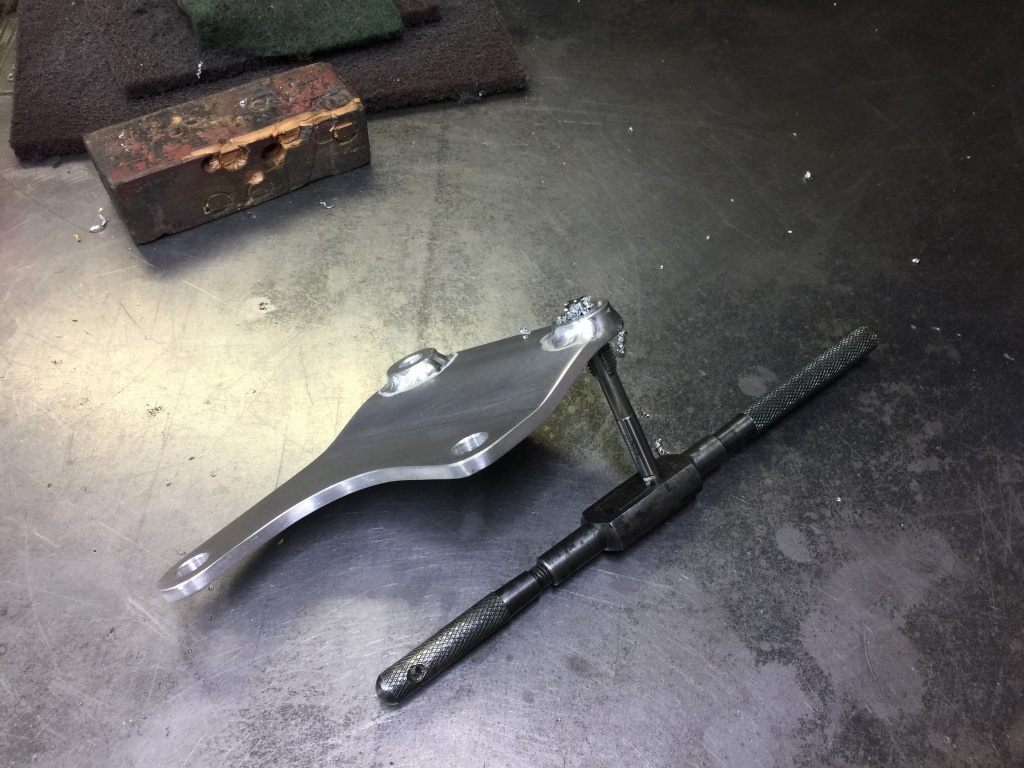

アルミカラーを溶接したところにタップを立てます。

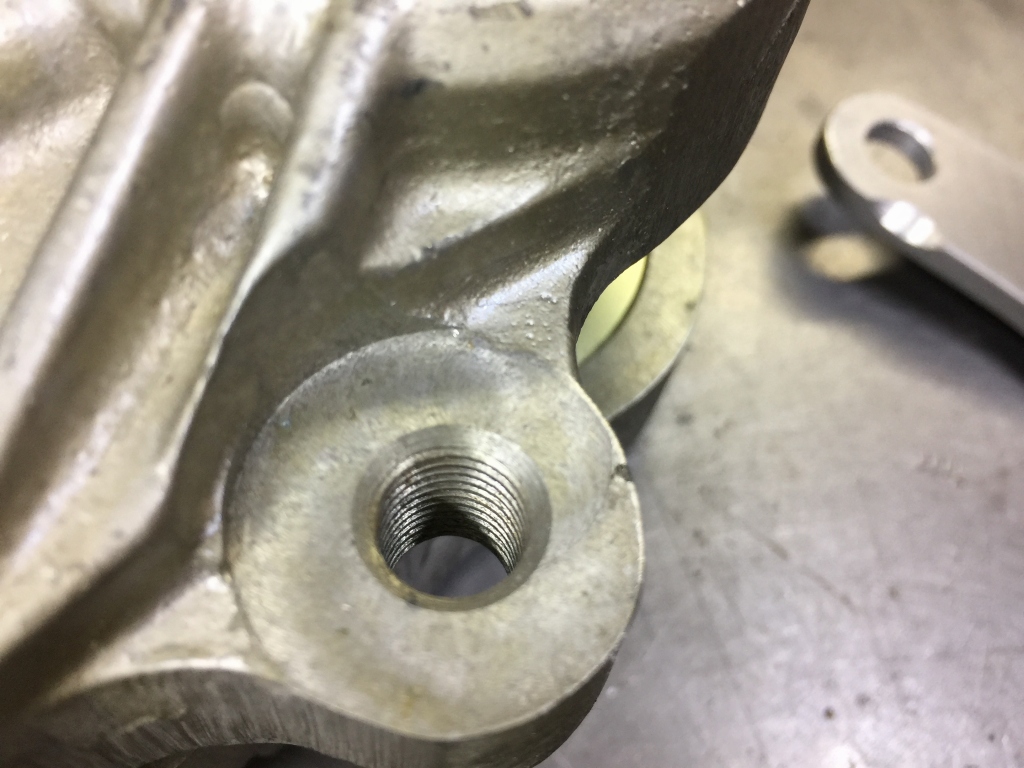

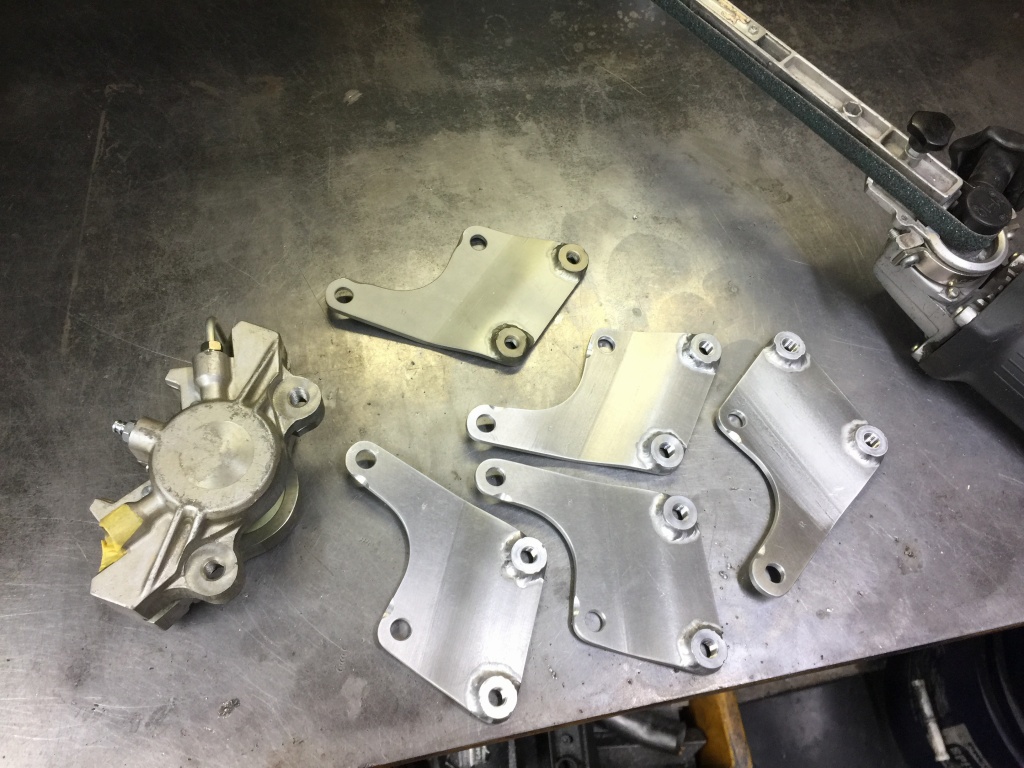

最後に、キャリパーのマウント周辺にサポートと干渉する箇所があるので、サポート側に逃げを作ります。
逃げ加工はこんな感じです。
これでサポートの加工は完成です。このあとアルマイトします。

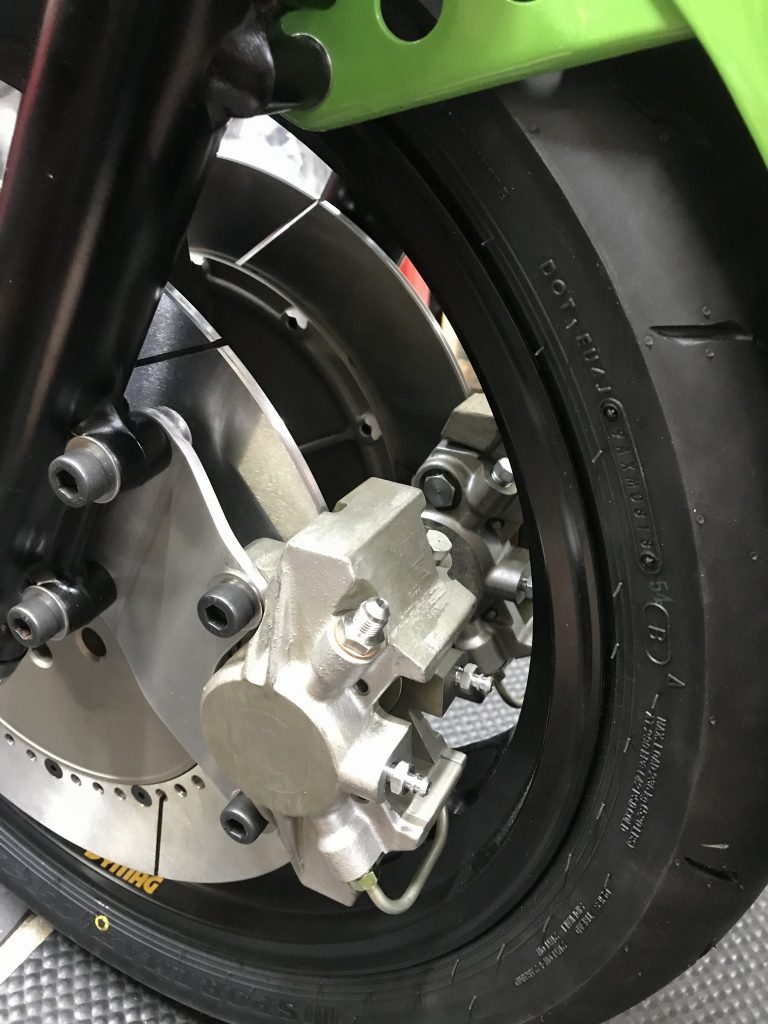

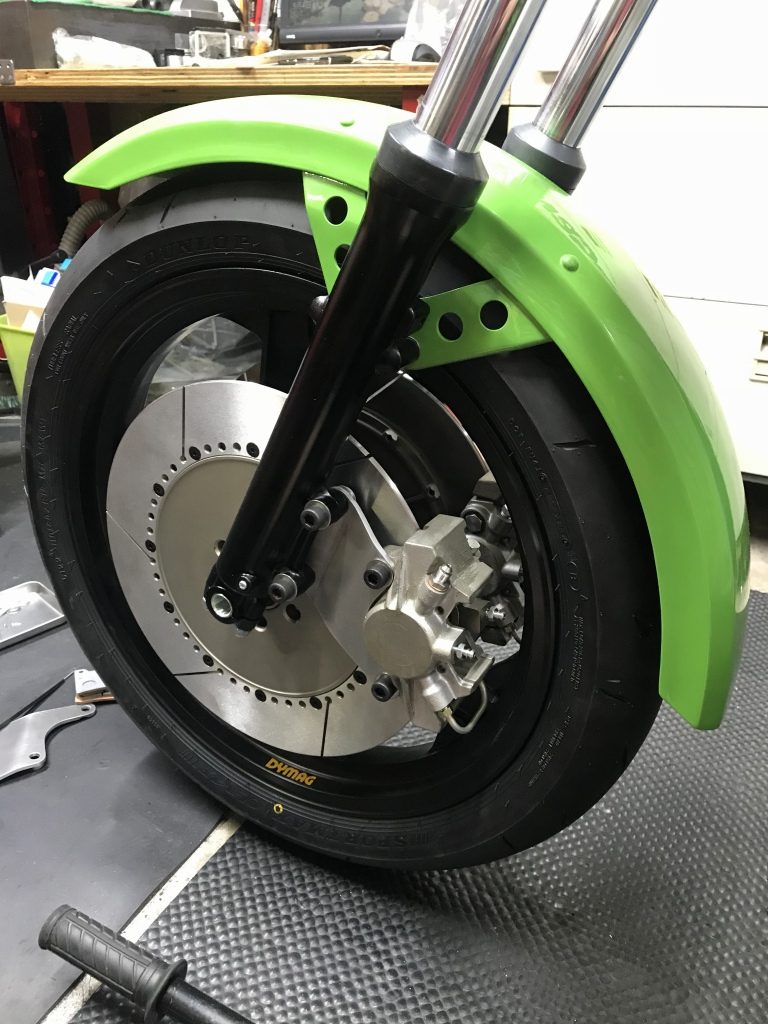

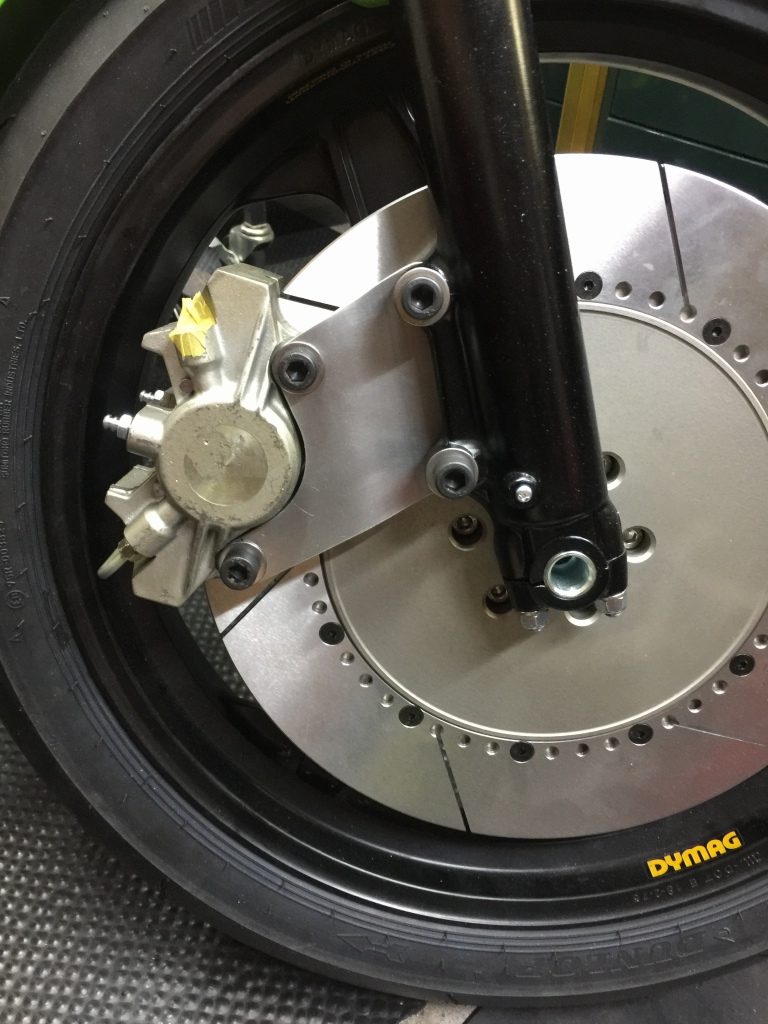

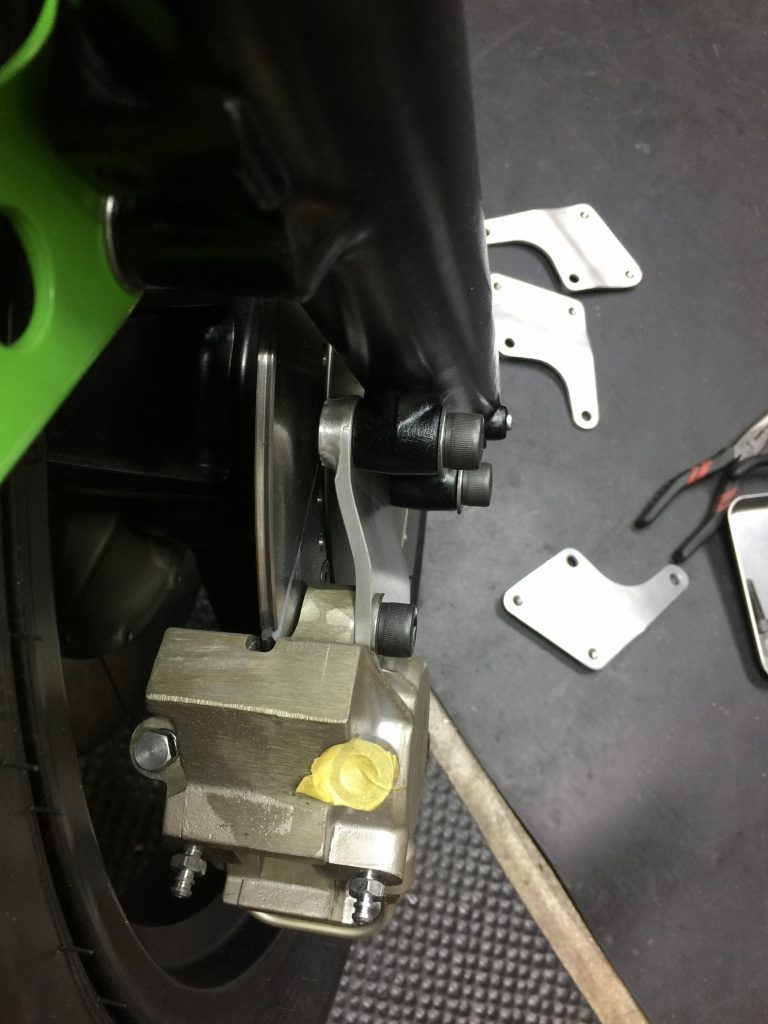

アルマイトの前に取り付け確認します。
上から見るとオフセットの様子がわかります。
S1ルックには欠かせないアイテムになりそうです。
