Z1000J2 A.K様 スプリームS1シート テールカウルチリ合わせ メインハーネススリム化



中古の純正リヤフェンダーを取り付けます。AMAスタイルならリヤフェンダーは必須です。



テールランプはバルブのフィラメントが変形しているので、予め新品交換しておきます。

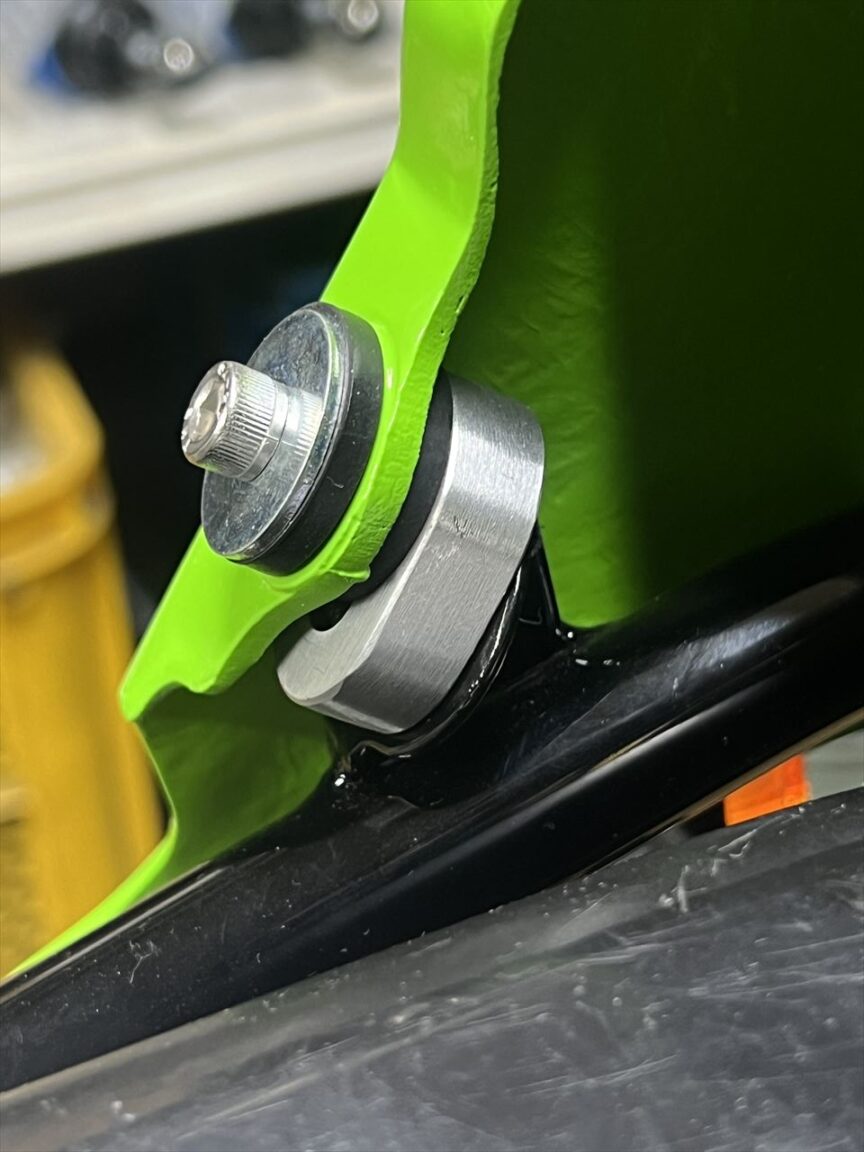

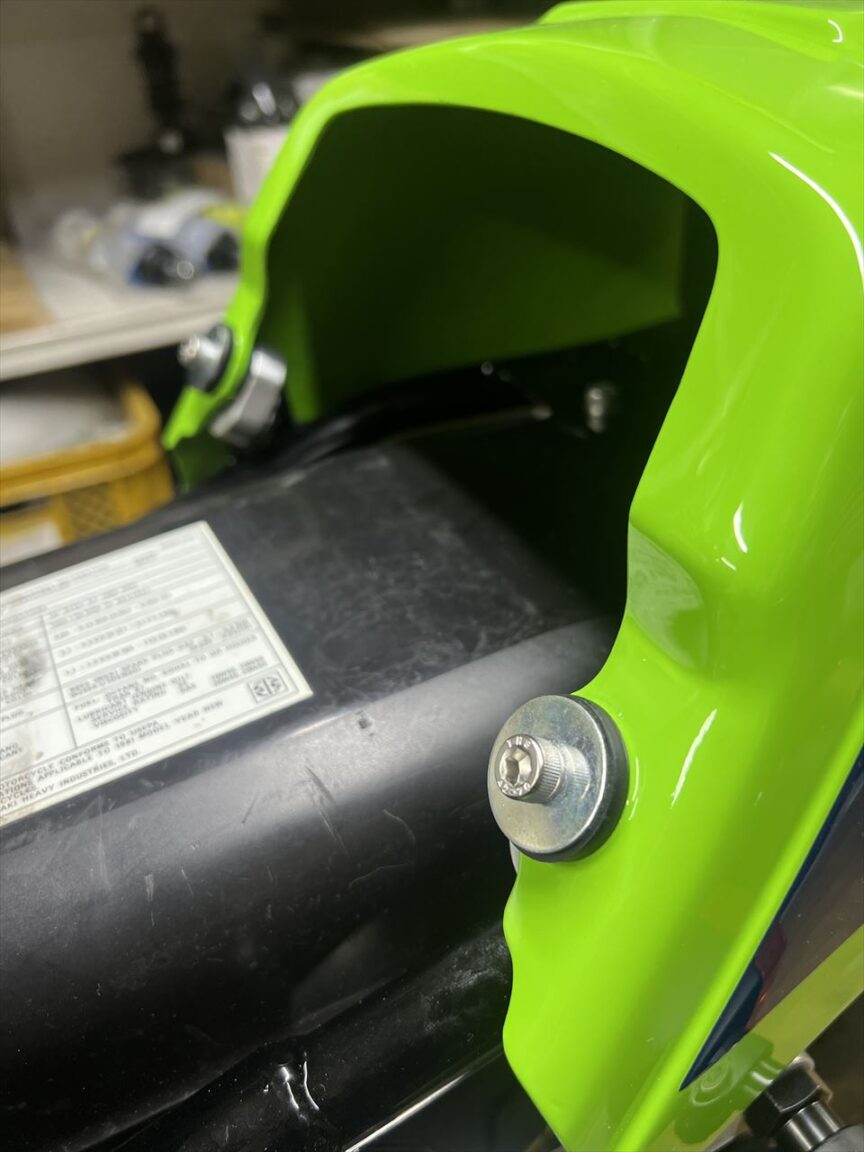

J系はシートとテールカウル上部との隙間がかなり開くものです。そこでテールカウルをスペーサーで上に少し上げてマウントします。



上方に15ミリほど上がります。これに合わせてリヤ側のマウントは新規製作します。

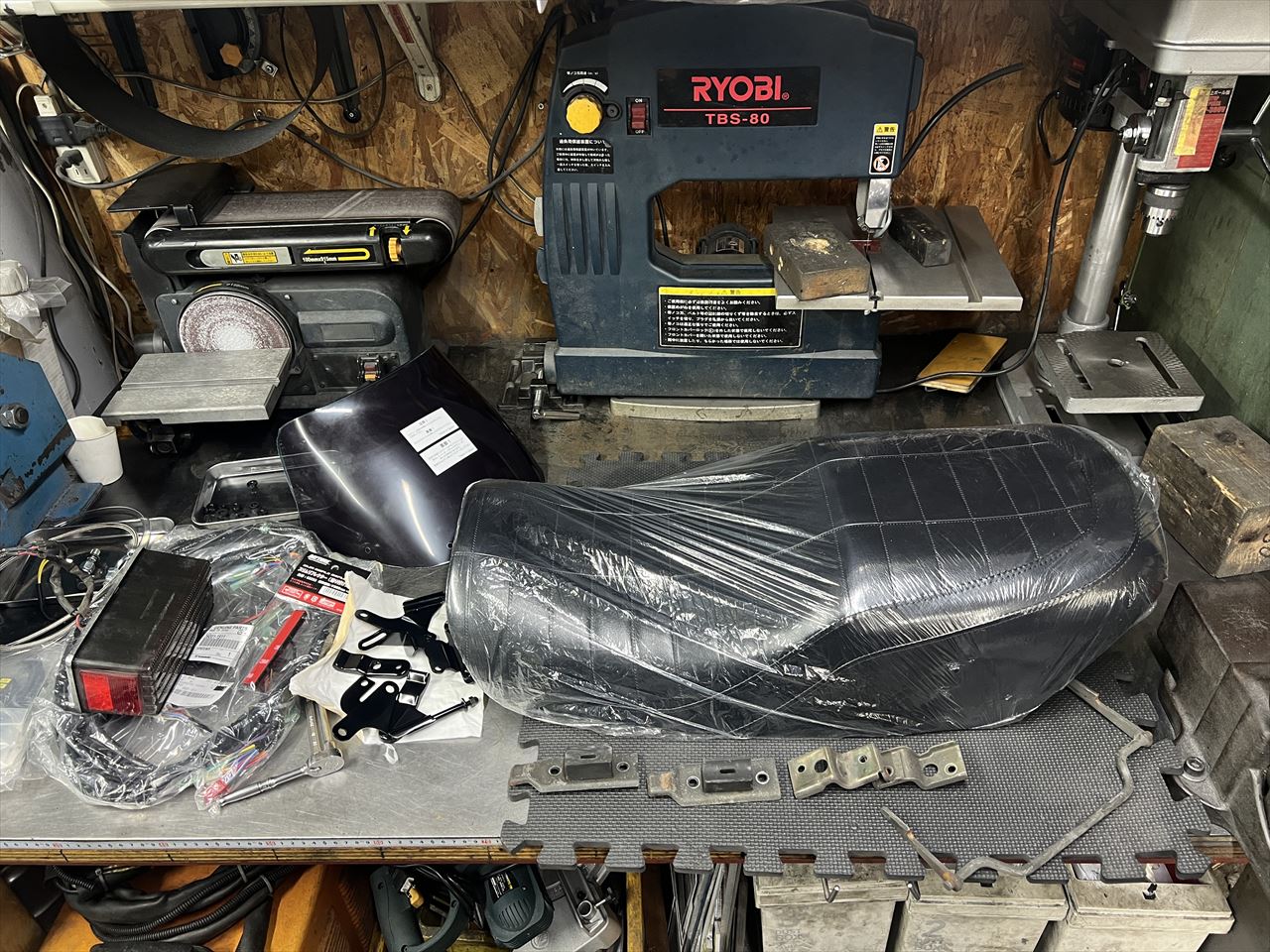

シートはスプリームS1シートで、オーナーさんの身長が高いので座面のみ20ミリ高い特別仕様です。

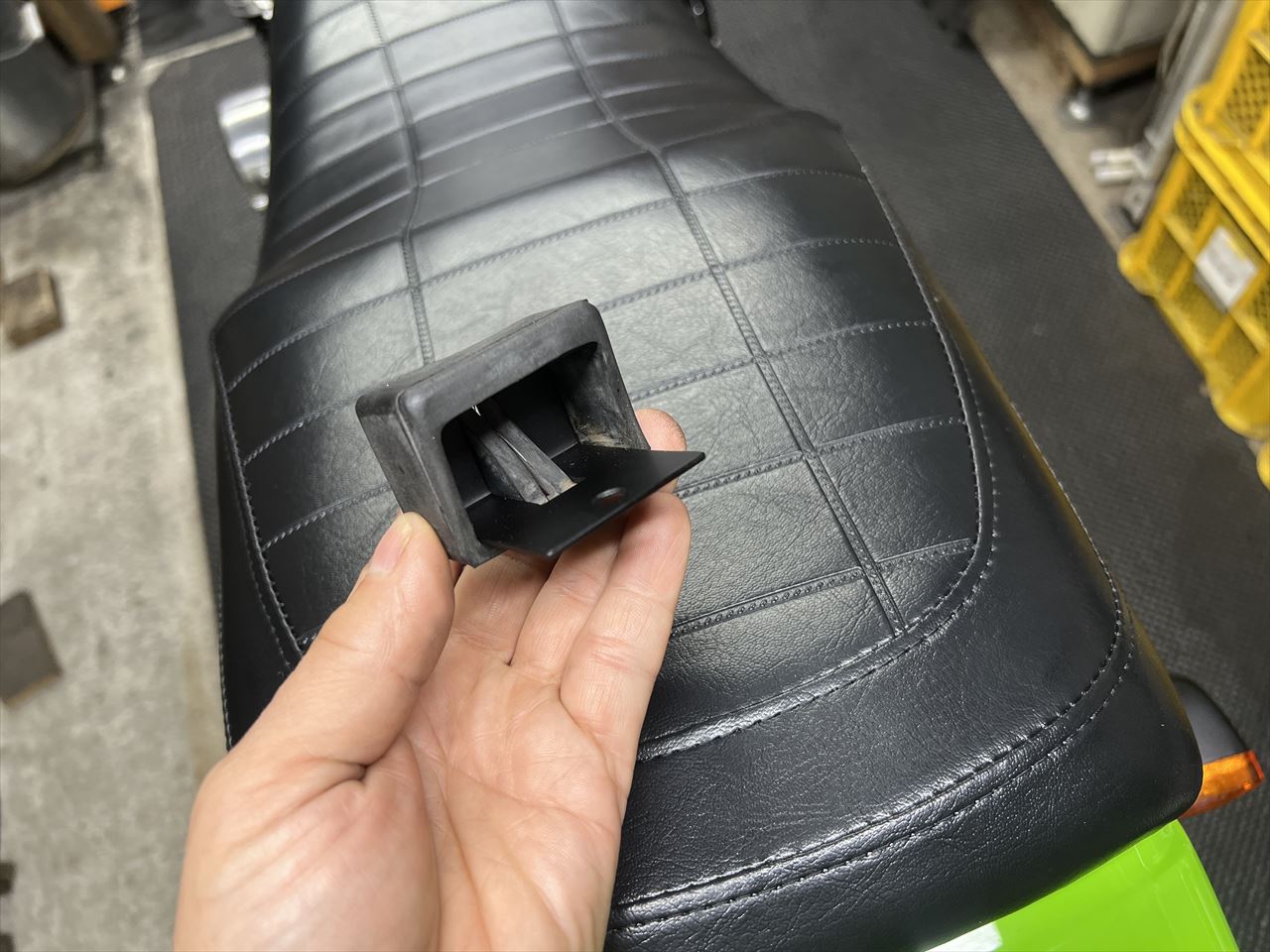

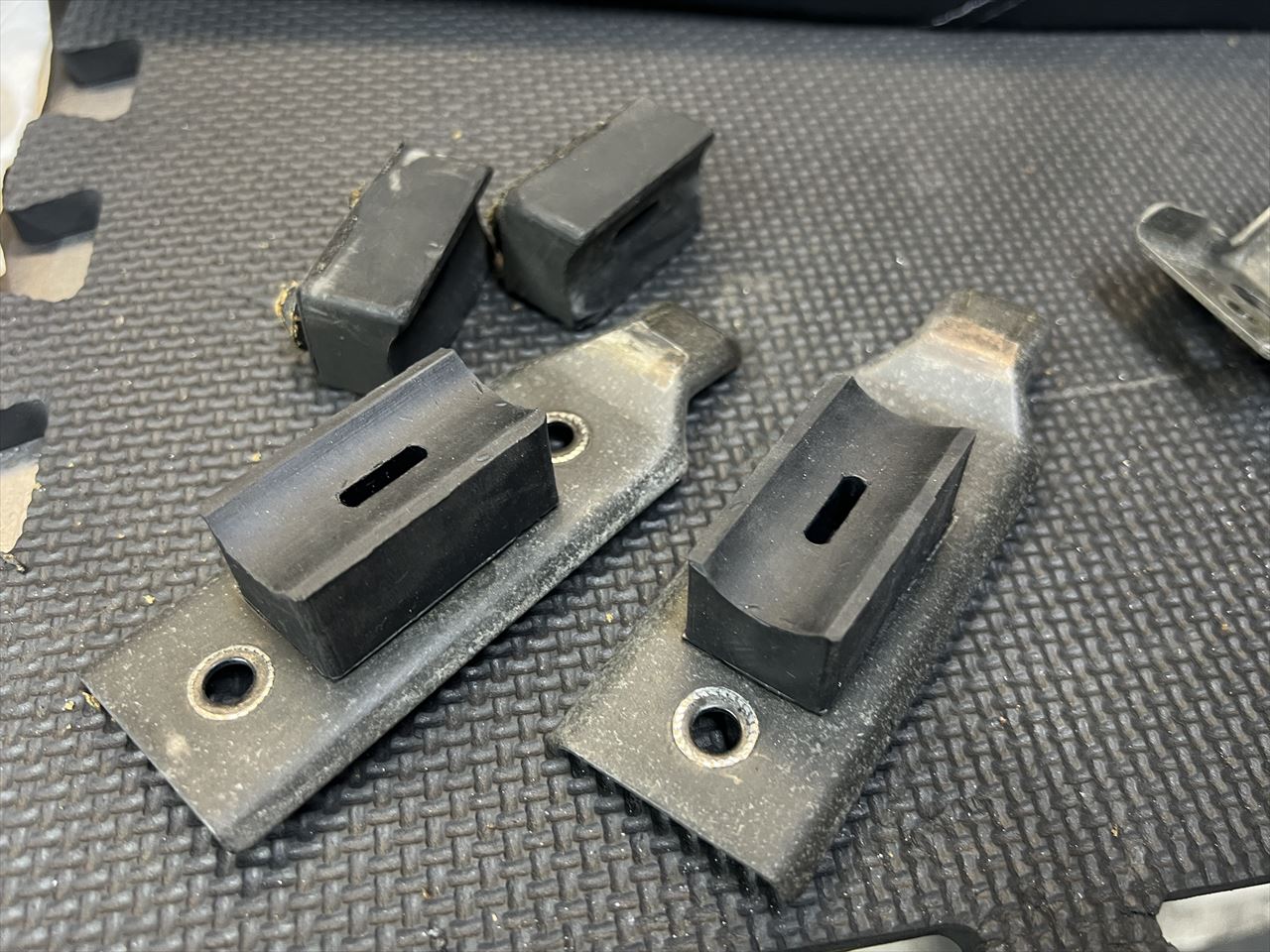

シート裏のマウントラバーですが、硬化していると走行中シートが前後に動いて不快なので、前側ダンパーラバーは新品があるので交換します。グリップが良くなってズレが減ります。

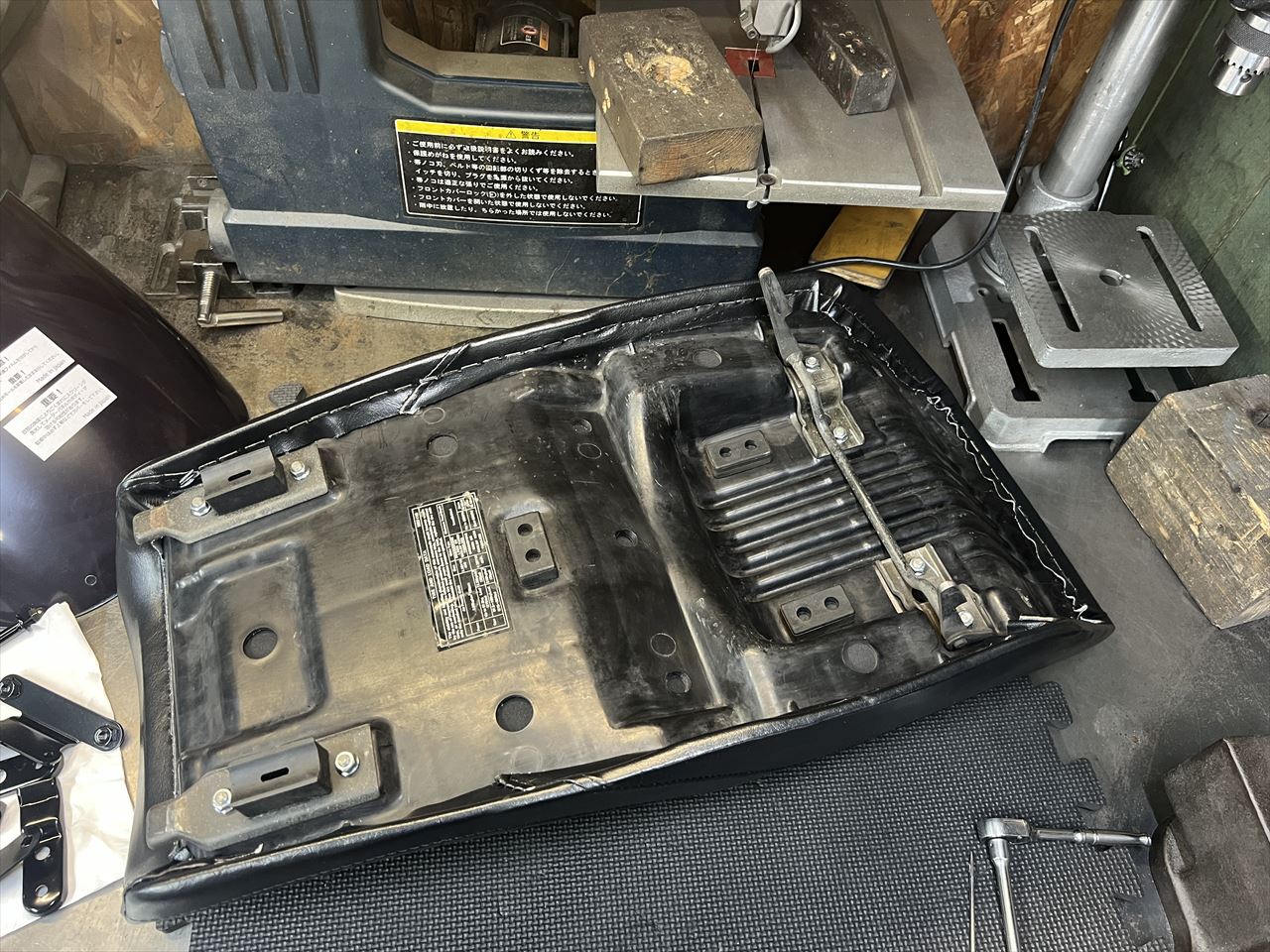

シート金具を復元します。



テールカウルのリヤ側マウントを製作します。

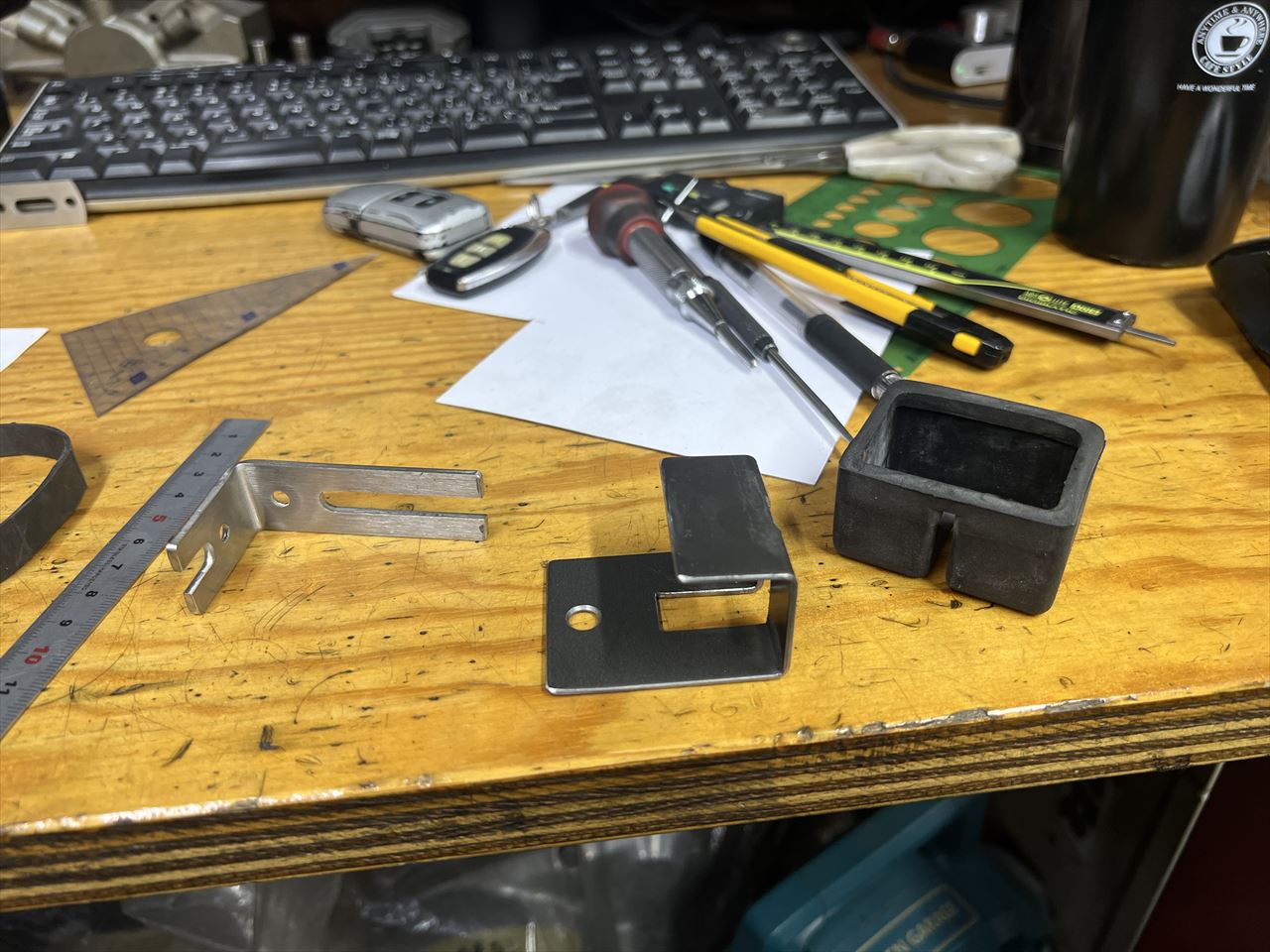

鉄板から切り出して、ノーマルのダンパーラバーがハマるようにします。

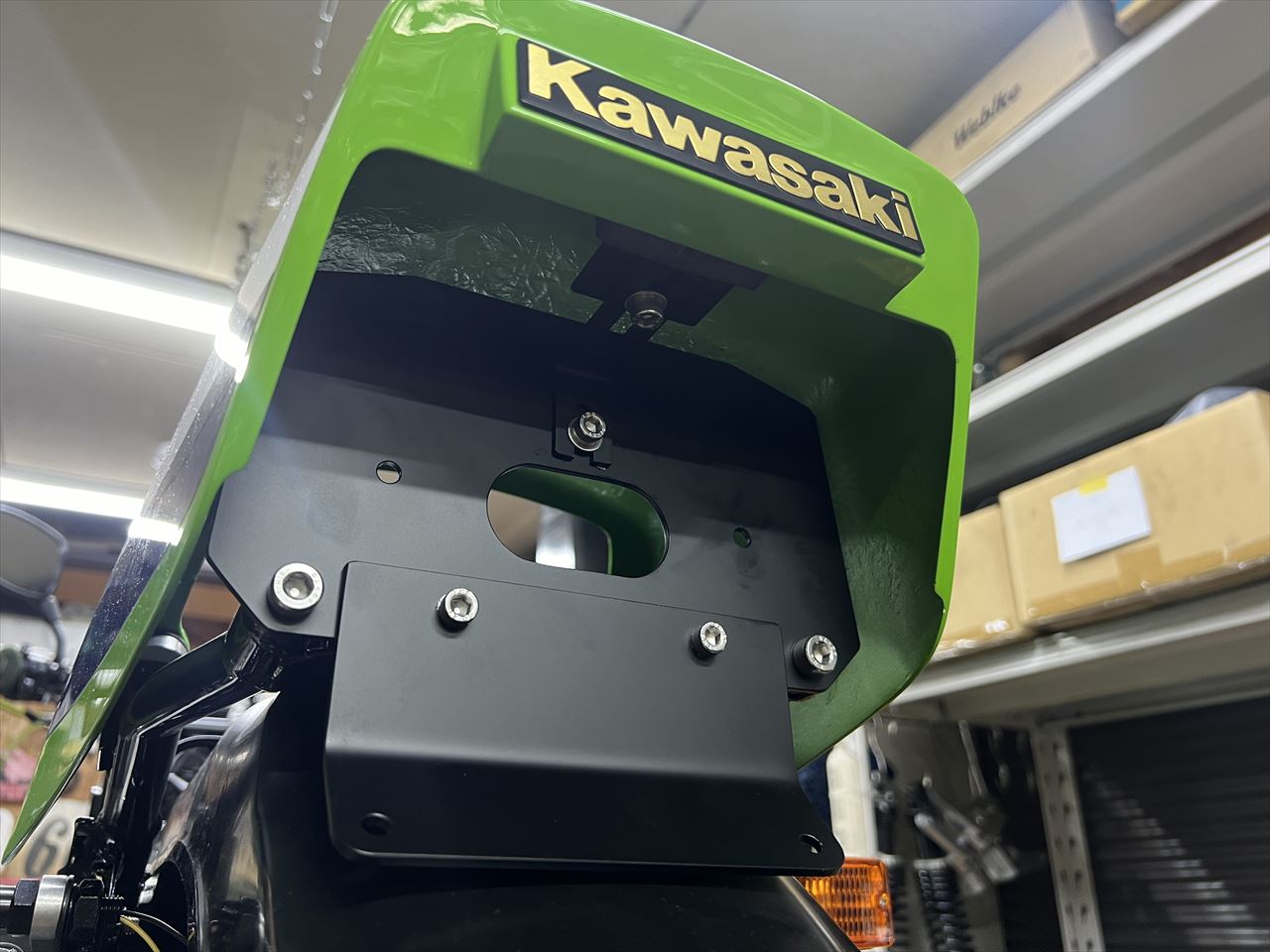

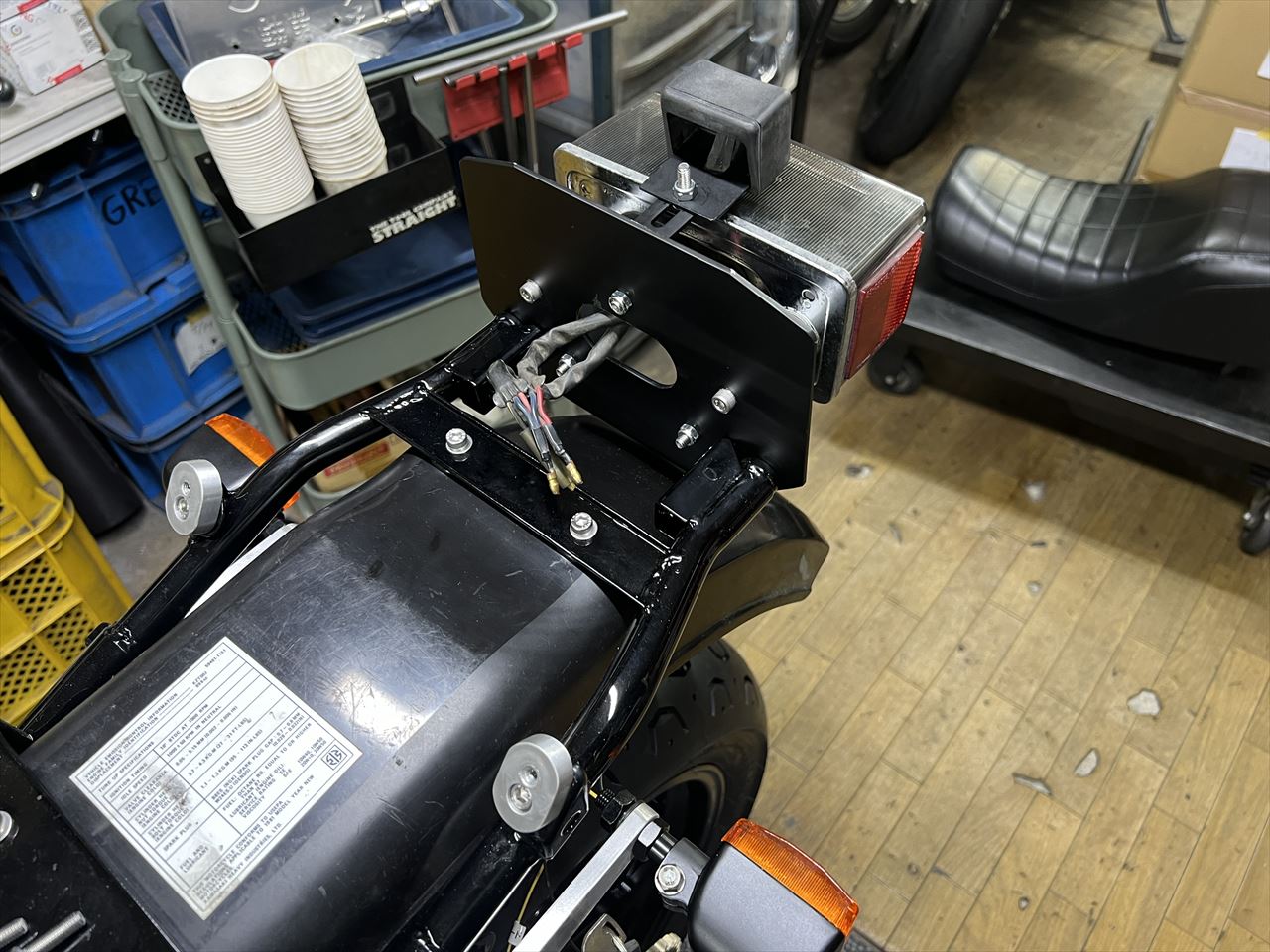

高さ調整可能なステーを介して、テールブラケットに固定します。

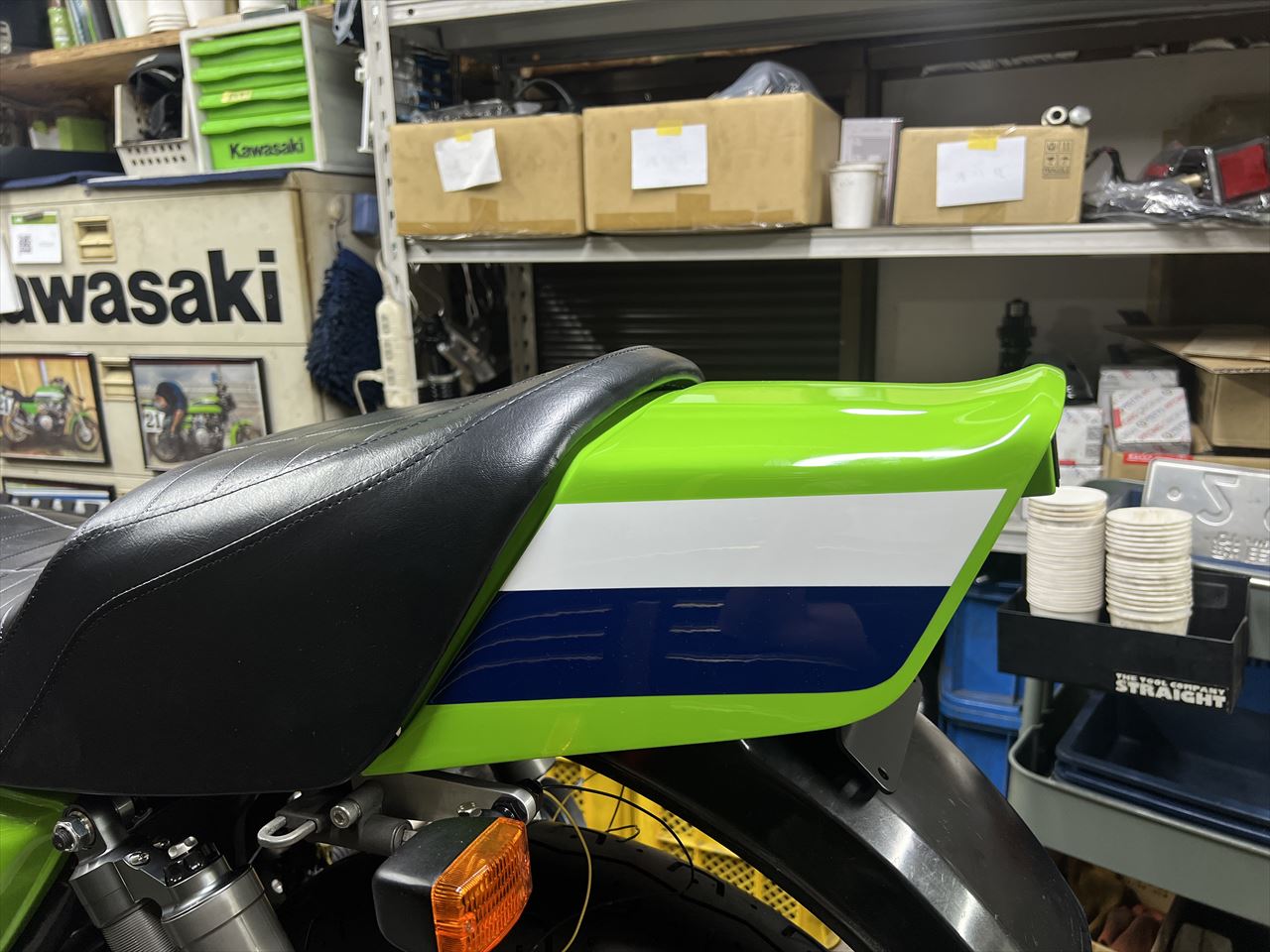

シートとテールカウルはピッタリ密着するようになりました。



テールランプの出代をスペーサーで調整して取り付けます。

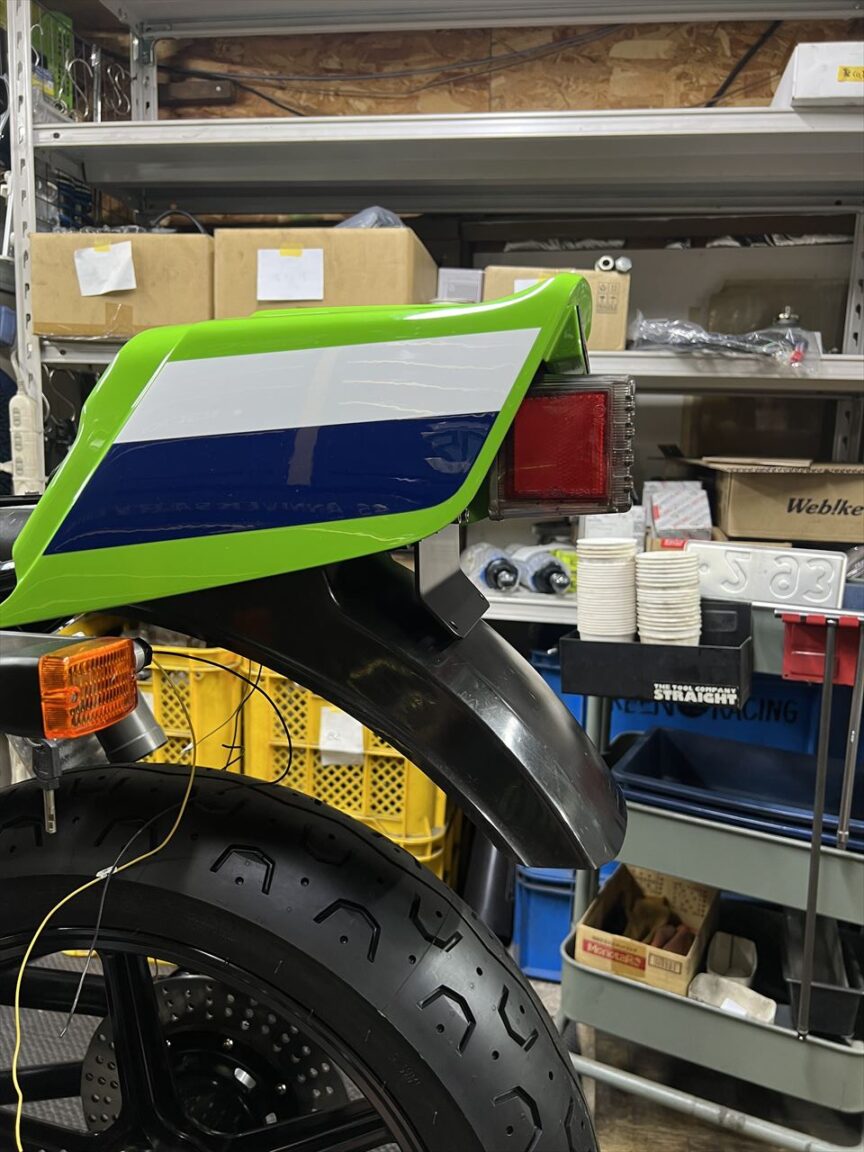

テール周り完成です。

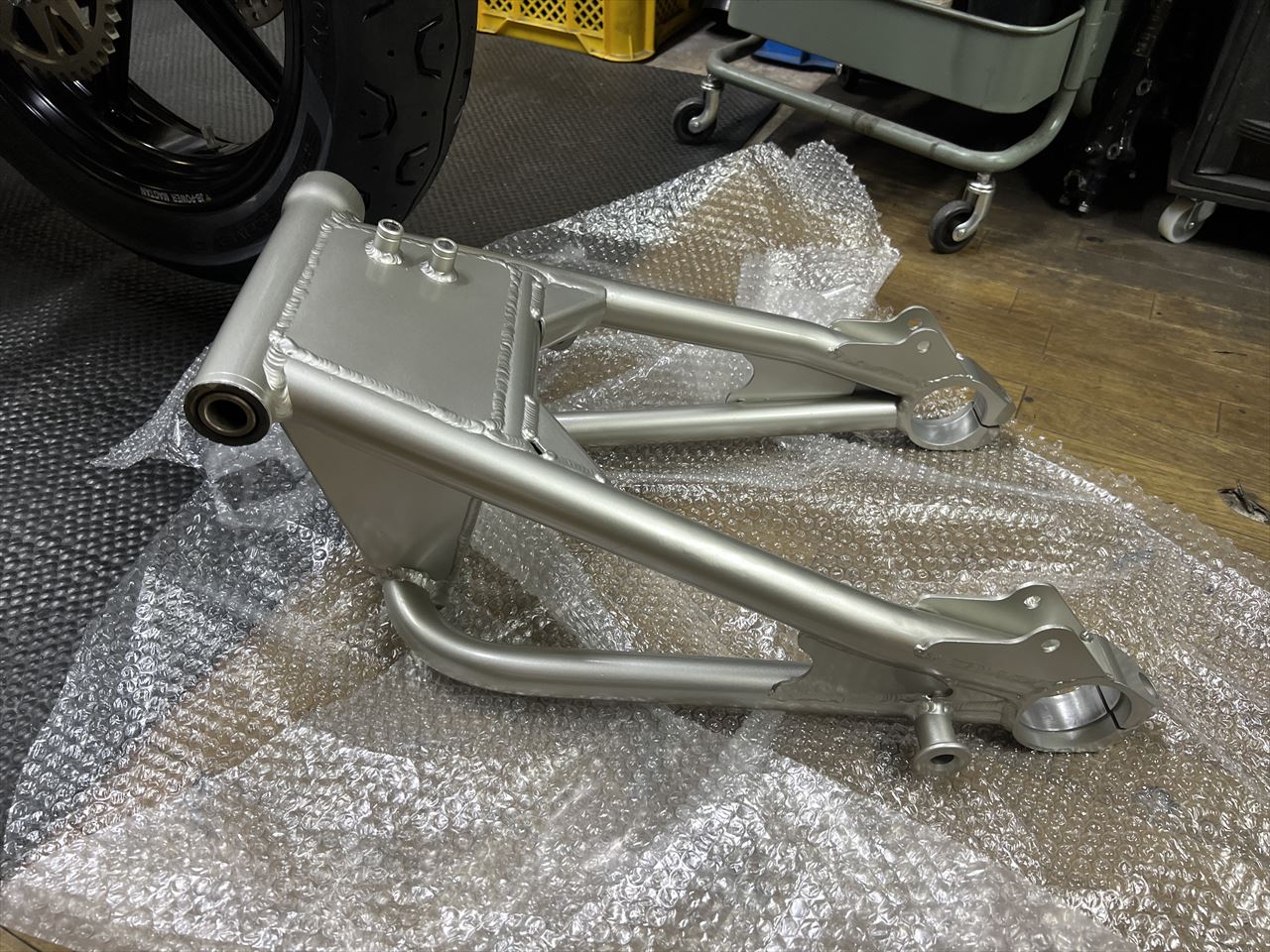

加工したスイングアームの塗装が終わって塗装屋さんから戻ってきました。この後ピボットベアリングを交換して取り付けます。

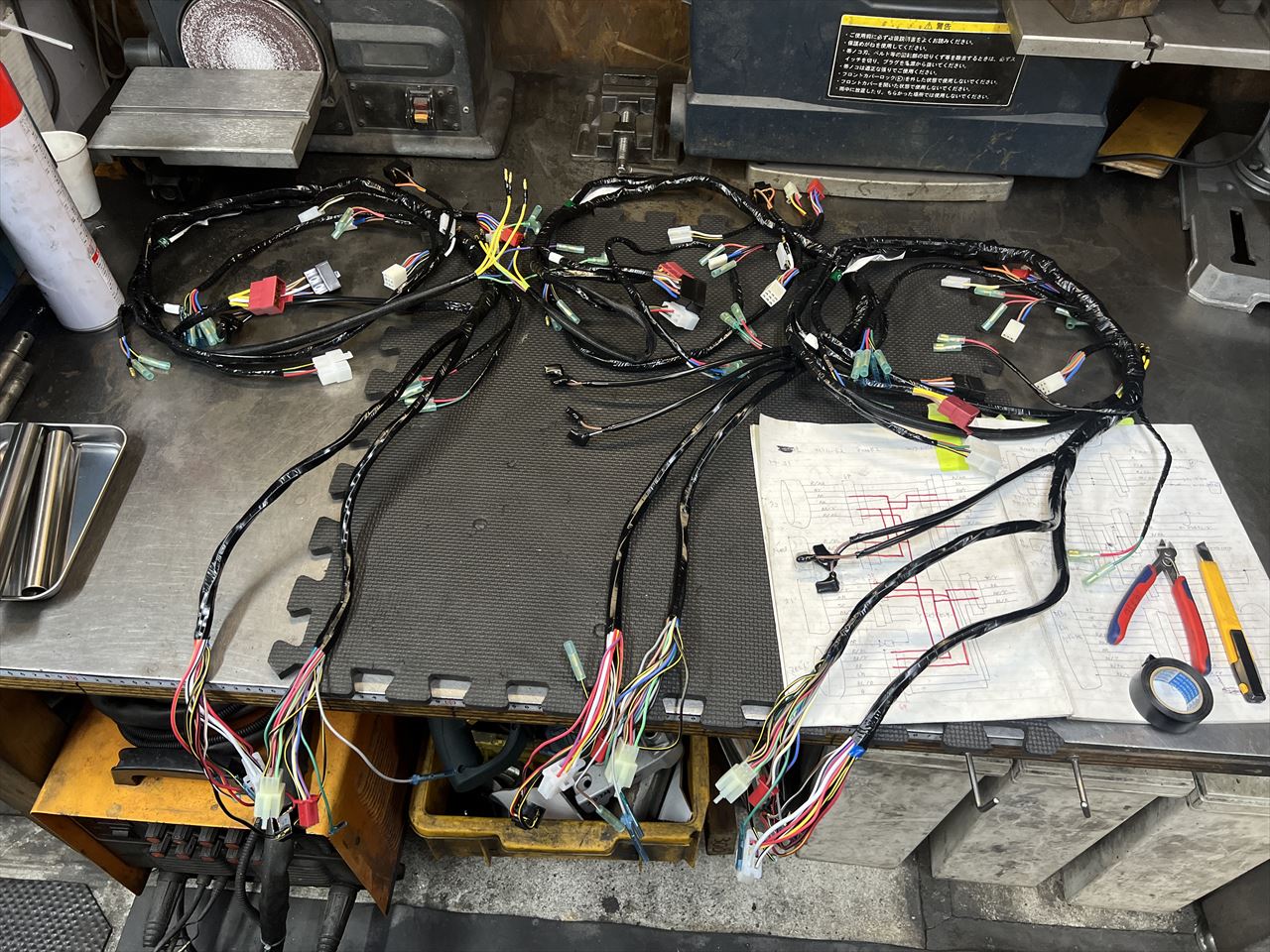

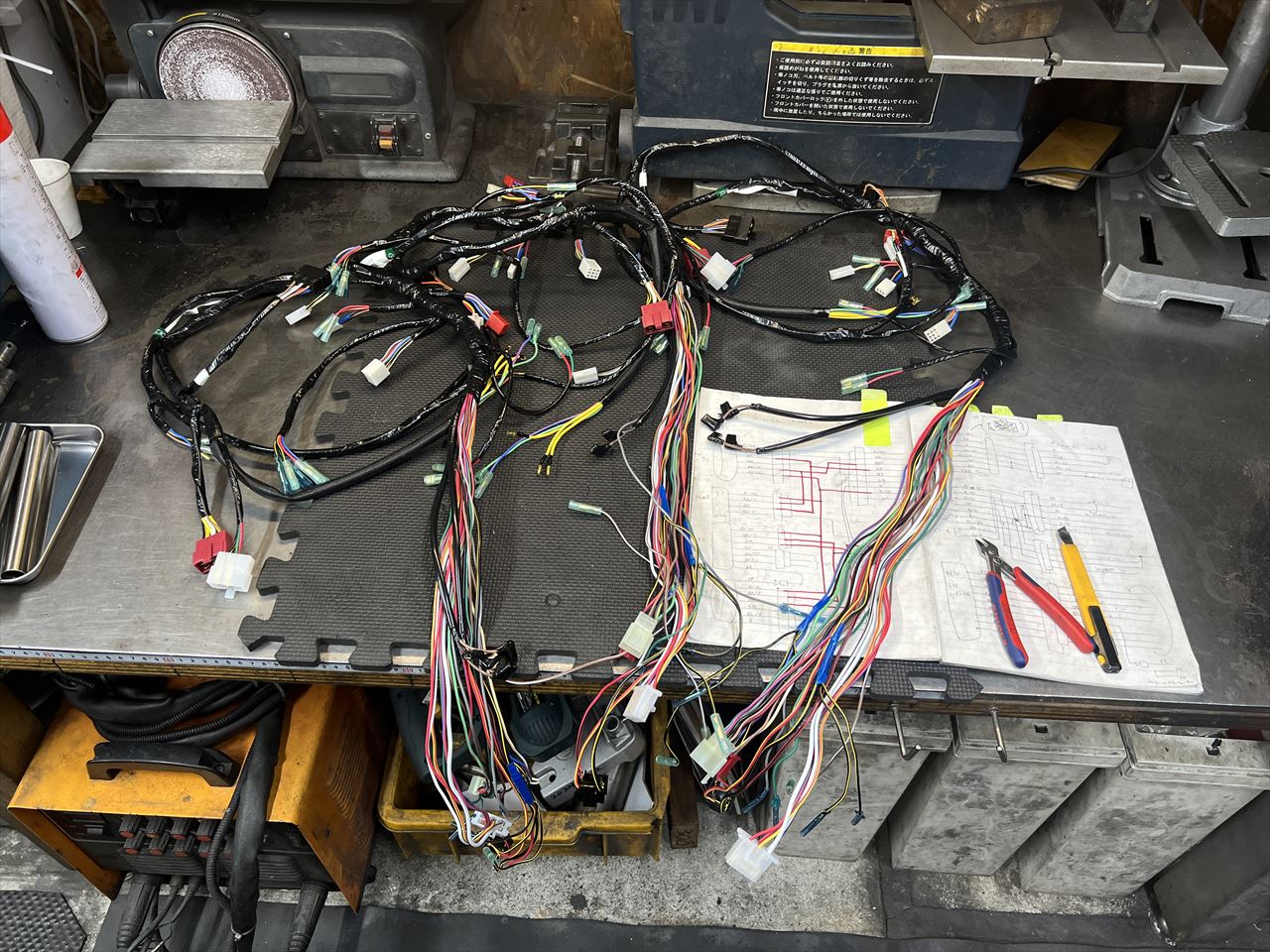

メインハーネスはZ1000-R2純正新品をスリム加工して使用します。今回まとめて3台分製作します。



前半の被覆を剥がします。

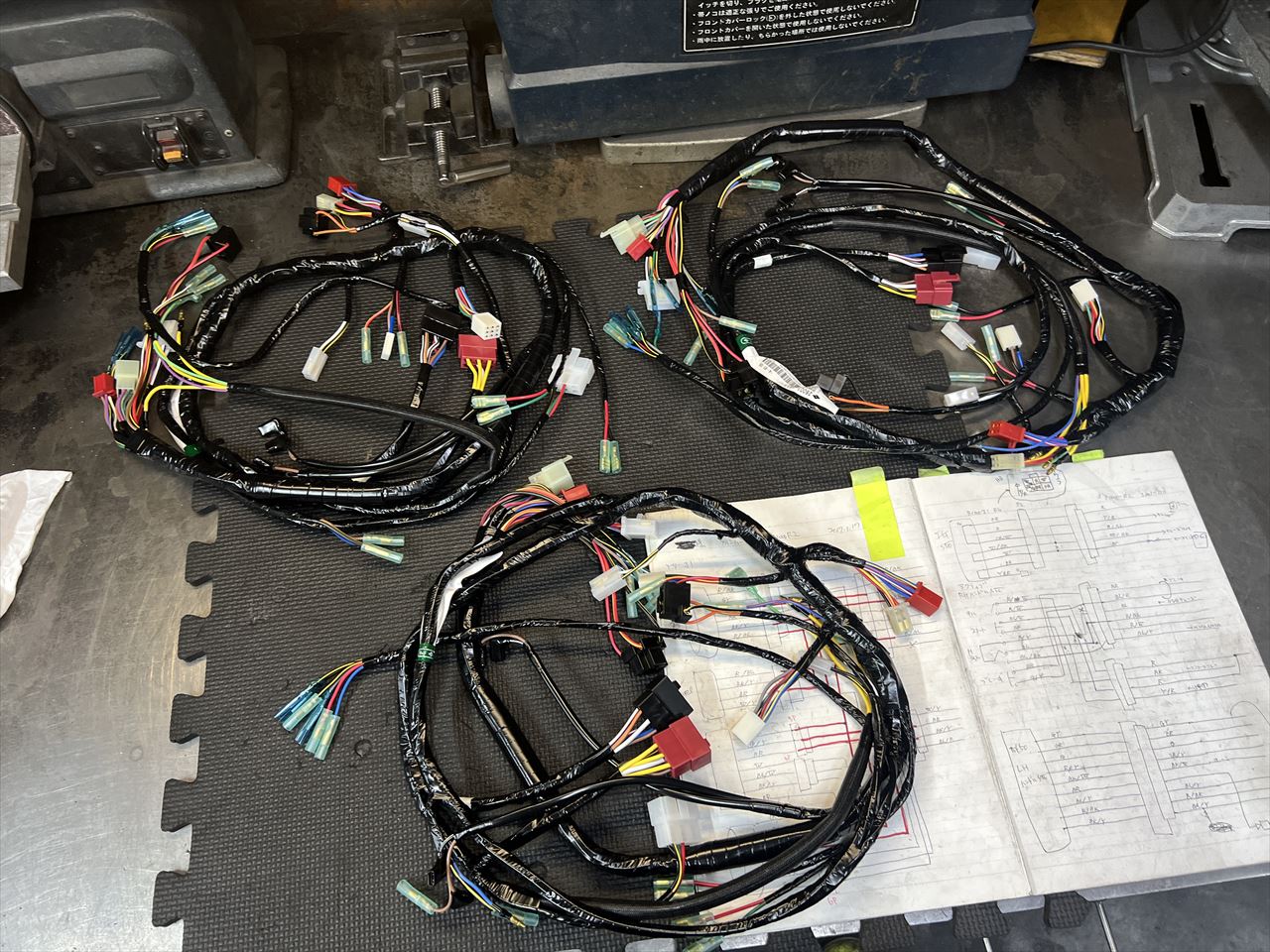

線は切らずに2本に分けてまとめます。

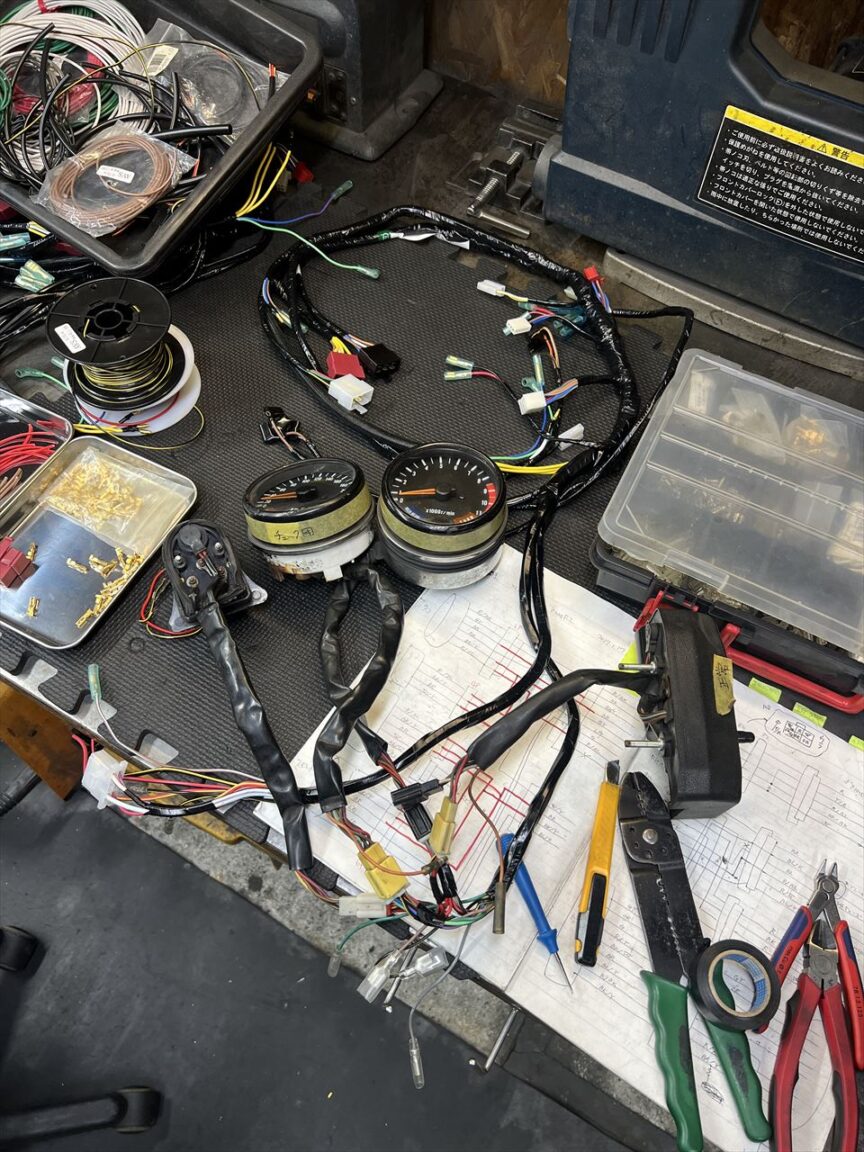

こちらの車両は丸メーターなので、メーター関係のカプラーを改造します。その他、サブメーター用の電源追加や、スターターロックアウトスイッチの無効化なども実施します。
