加工してから塗装に出していたマフラーが戻ってきました。塗装は耐熱のセラコートです。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/05/IMG_6256_R.jpg?resize=525%2C700&ssl=1)
マフラー取り付けの前にエンジンマウントの不具合を修正します。左前のマウントもプレート式に改造されていましたが、カラーが長過ぎてプレートが斜めに付いていました。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/05/IMG_6257_R.jpg?resize=525%2C700&ssl=1)

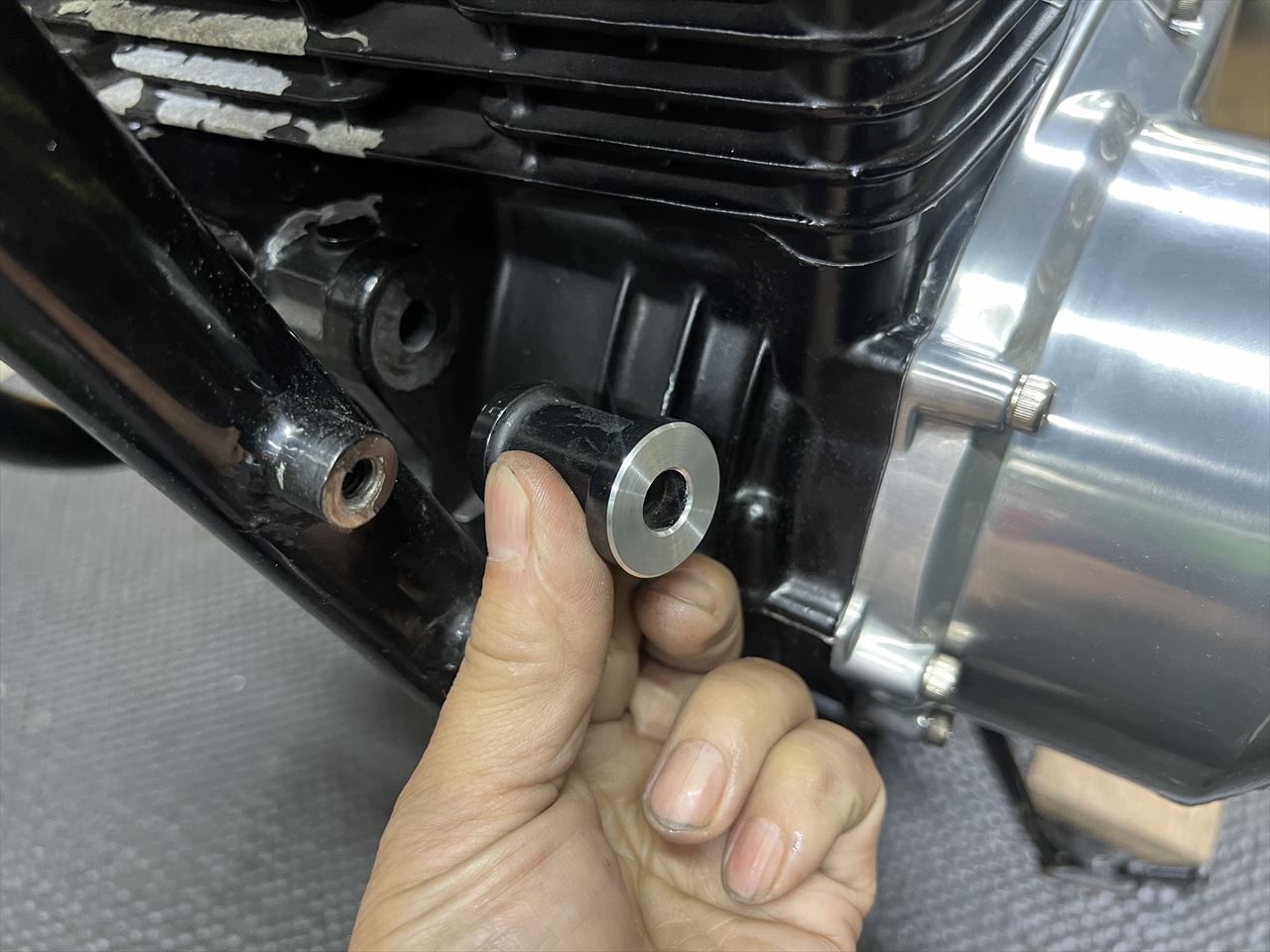

3ミリほどカラーを削って短縮します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/05/IMG_6258_R.jpg?resize=525%2C394&ssl=1)

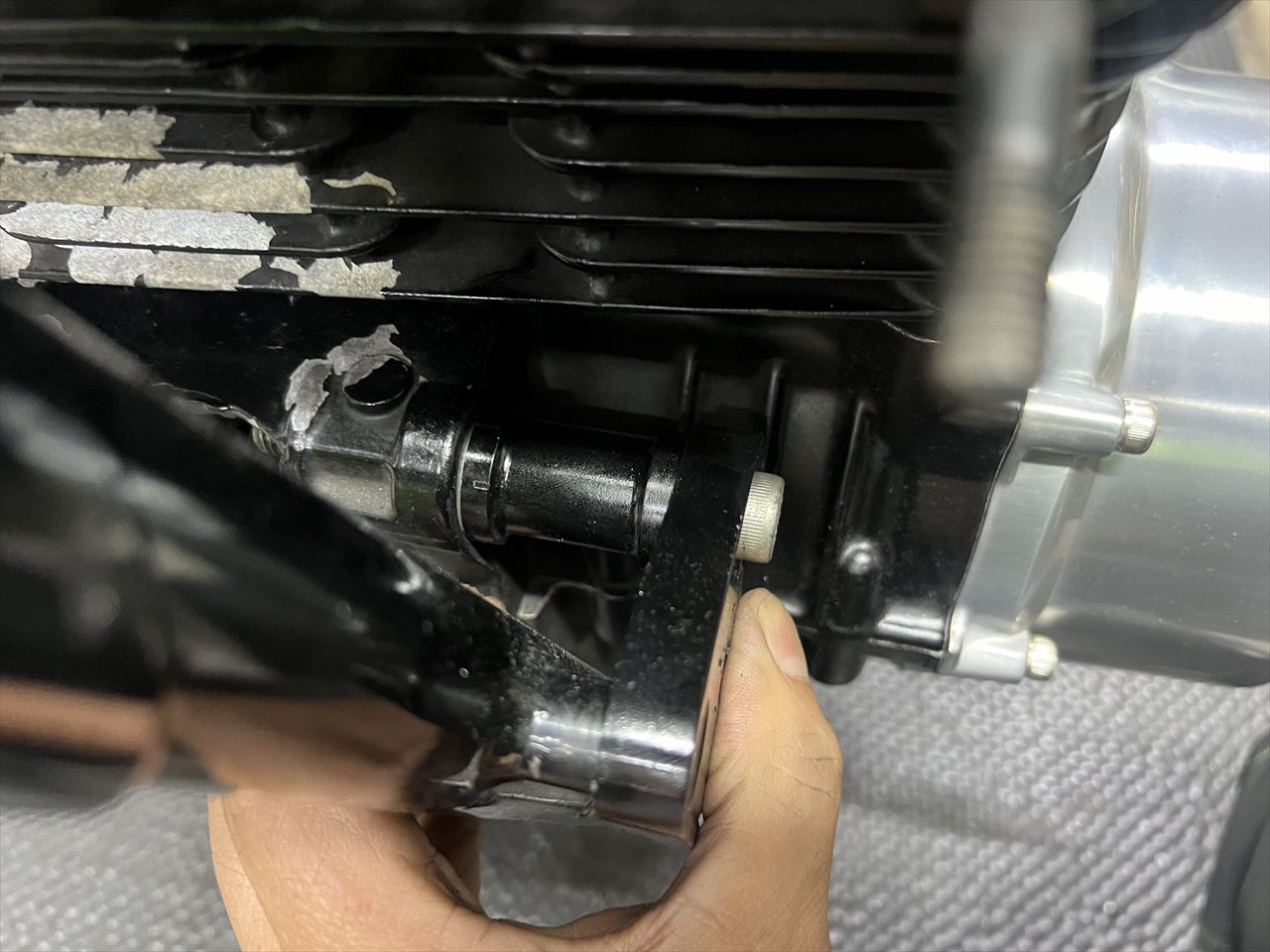

これでピッタリフィット。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/05/IMG_6259_R.jpg?resize=525%2C394&ssl=1)

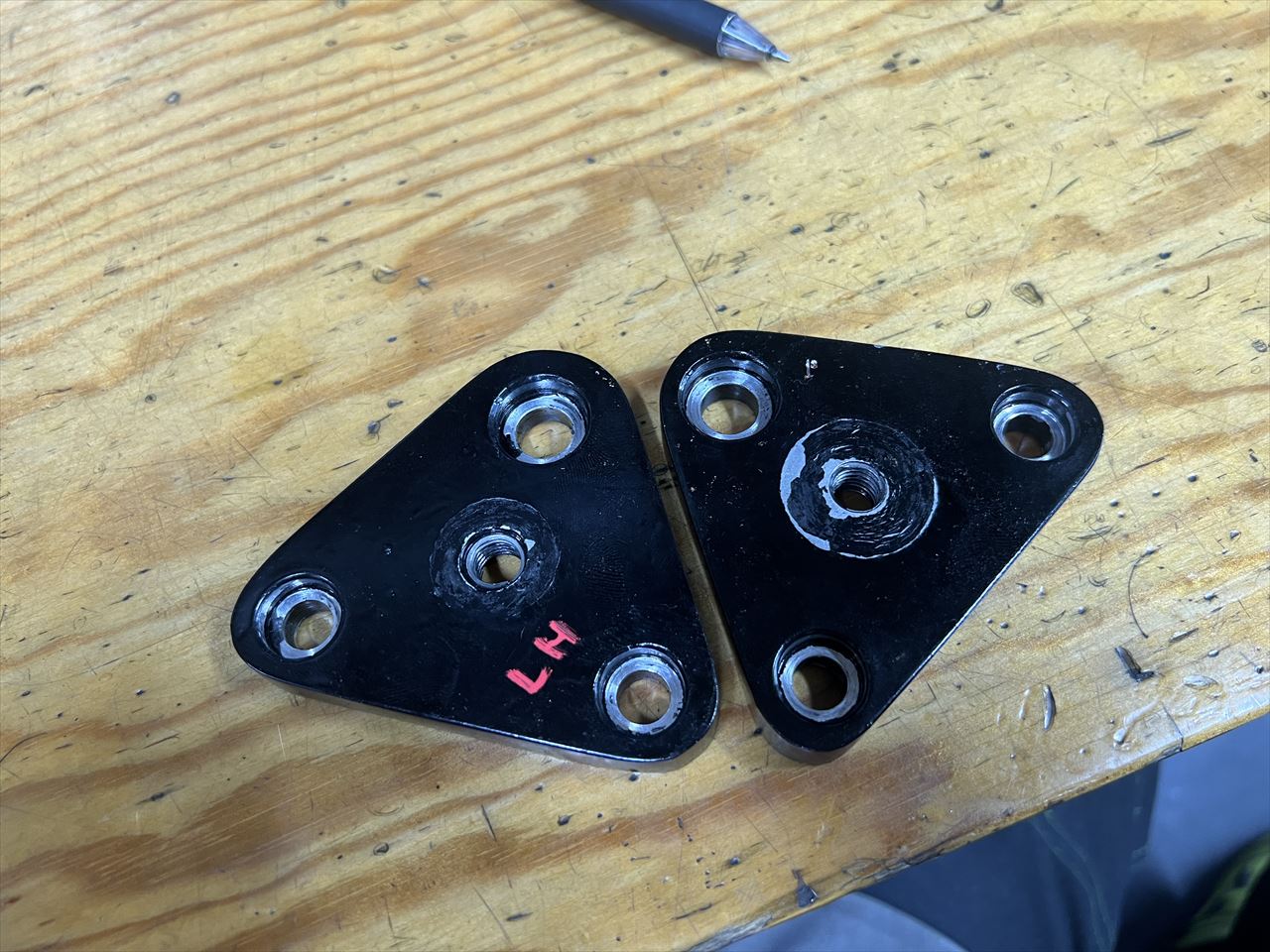

エンジンスライダー取り付けベースとなっていたマウントプレートですが、今回スライダーは廃止するので、プレートも少し修正します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/05/IMG_6261_R.jpg?resize=525%2C394&ssl=1)

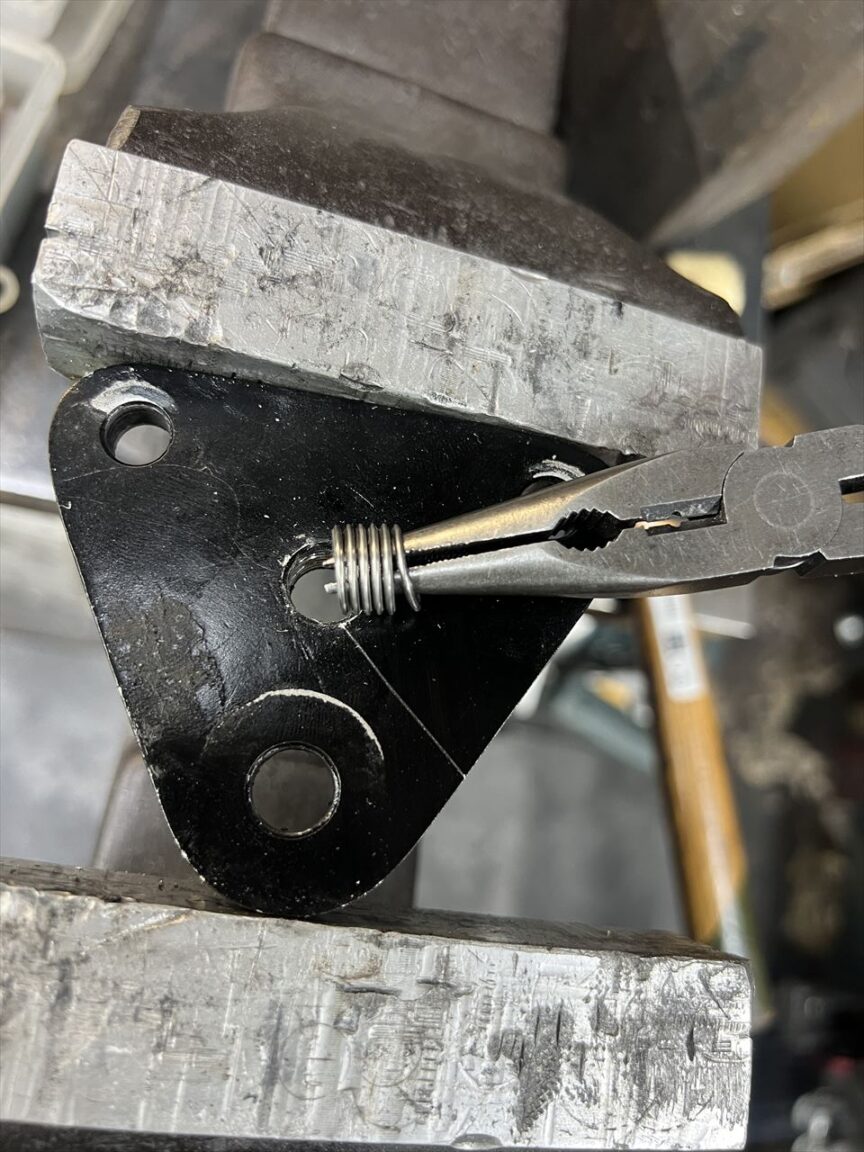

取付穴のヘリサートを取り除きます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/05/IMG_6264_R.jpg?resize=525%2C700&ssl=1)

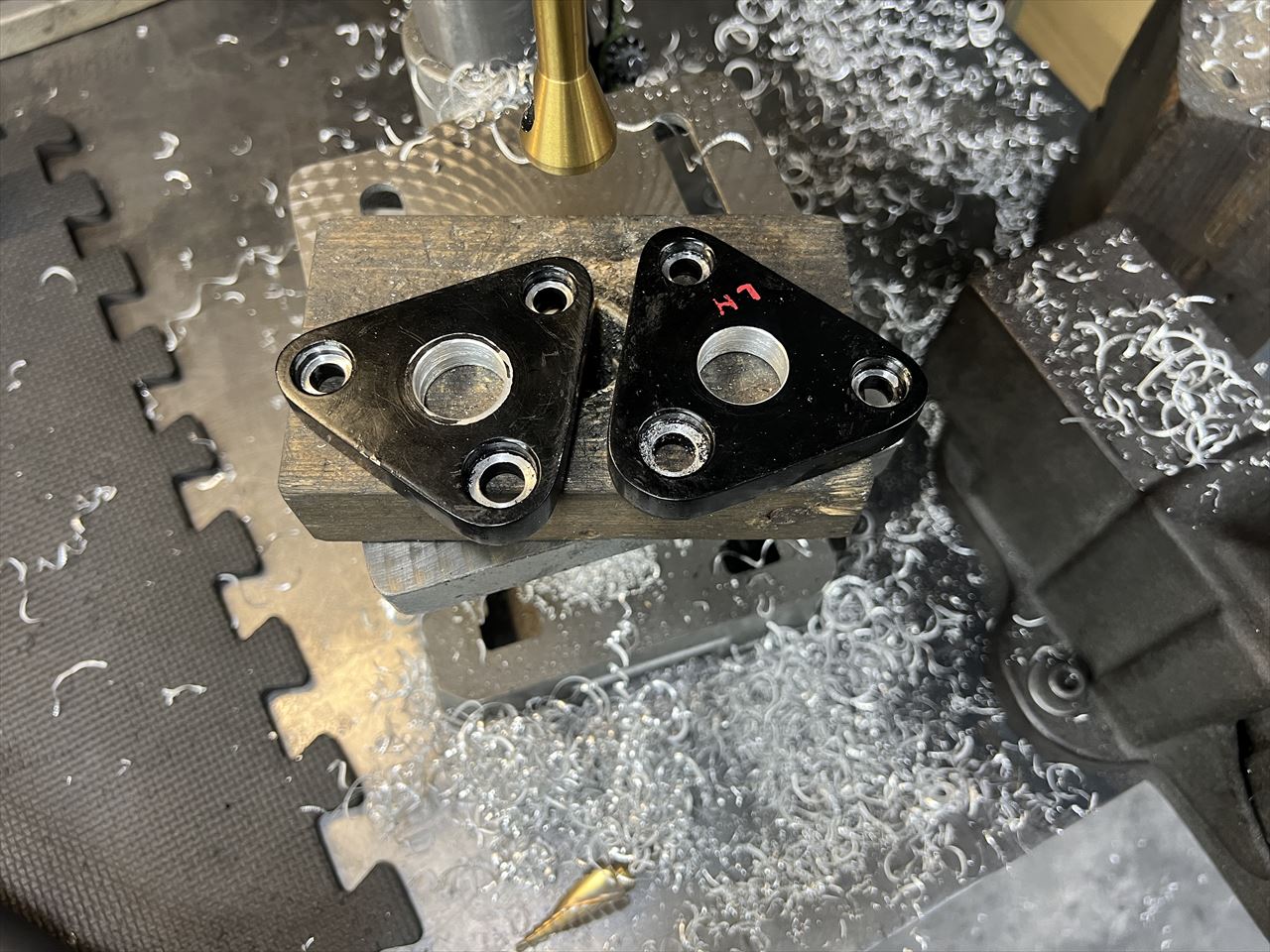

ノーマルのように中心に大きめの穴を開けます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/05/IMG_6265_R.jpg?resize=525%2C394&ssl=1)

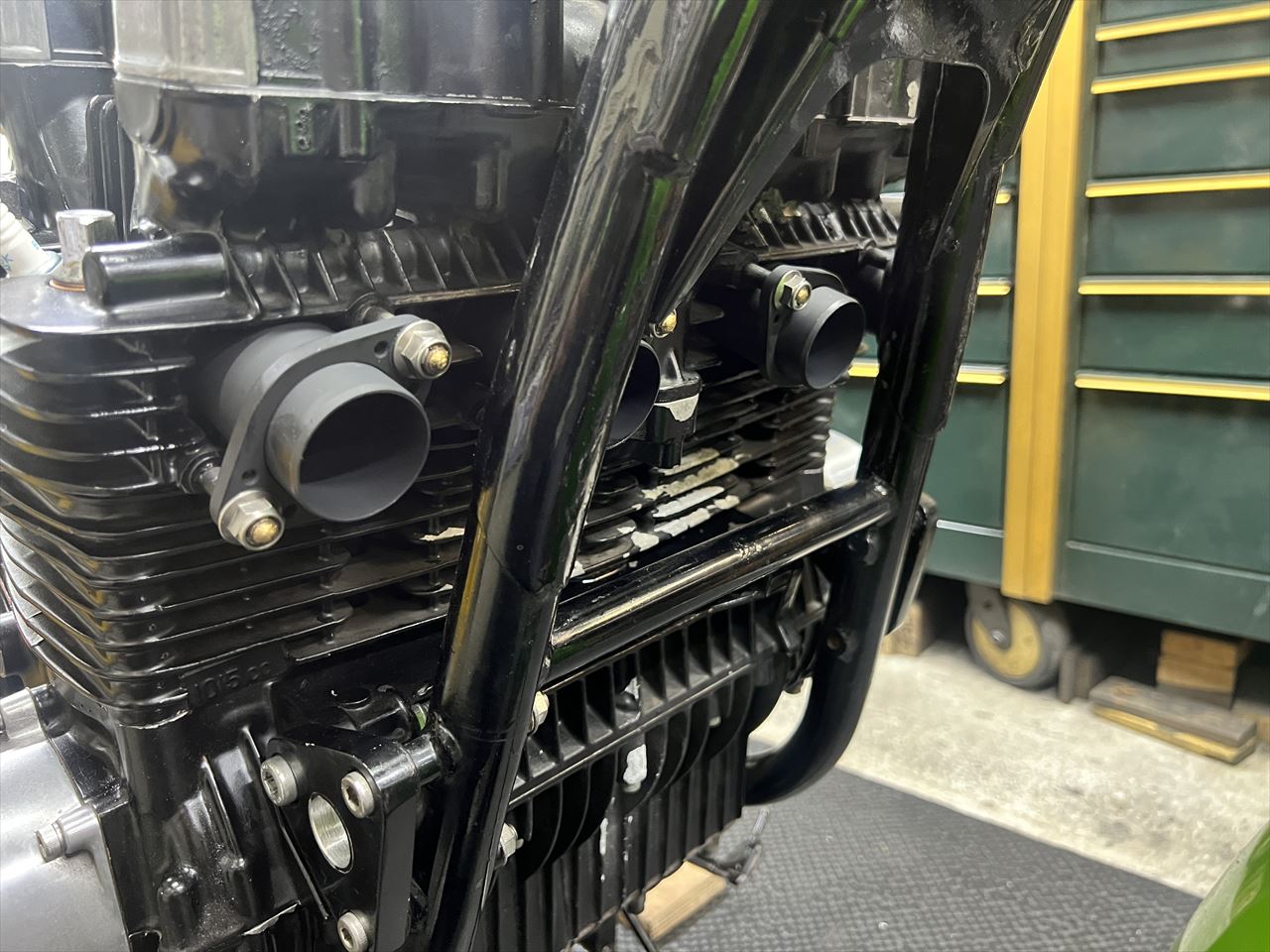

エンジンマウントを全て取り付けます。マフラーのフランジもエンジン側に取り付けます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/05/IMG_6266_R.jpg?resize=525%2C394&ssl=1)

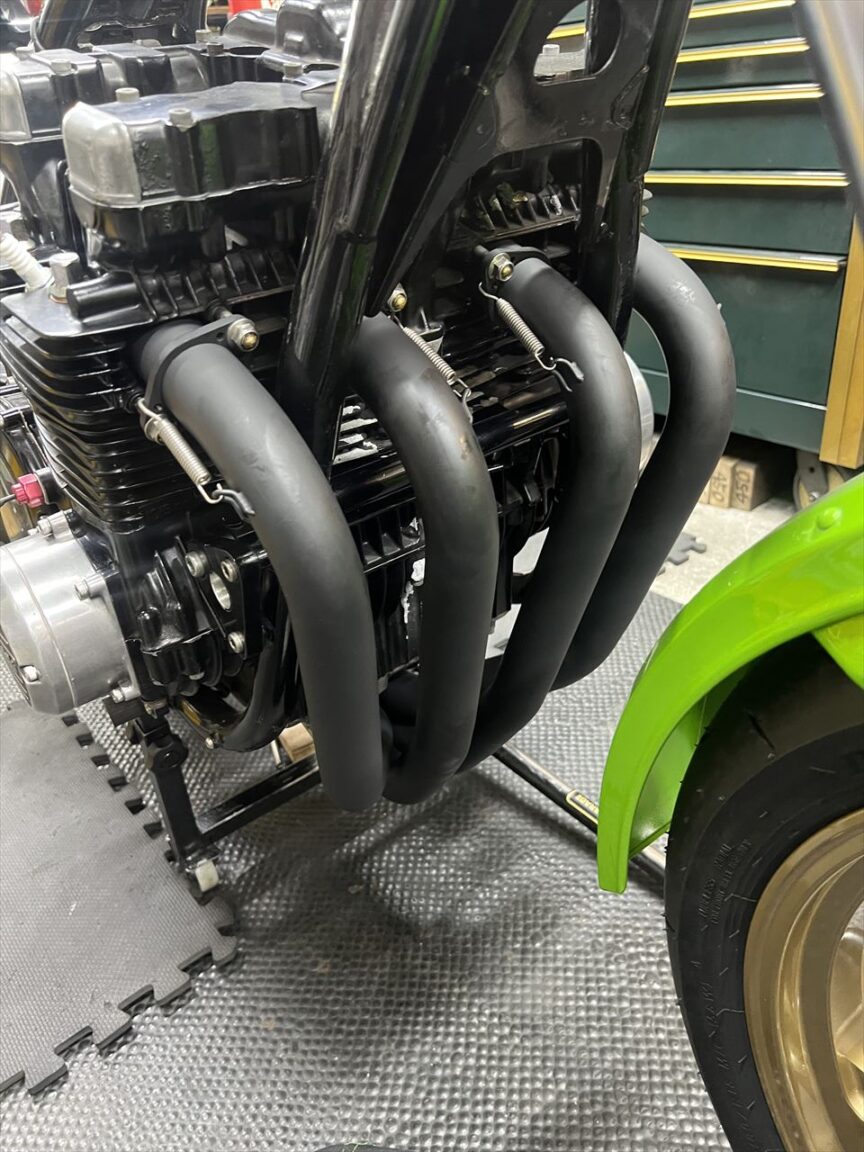

エキパイを差し込みます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/05/IMG_6267_R.jpg?resize=525%2C700&ssl=1)

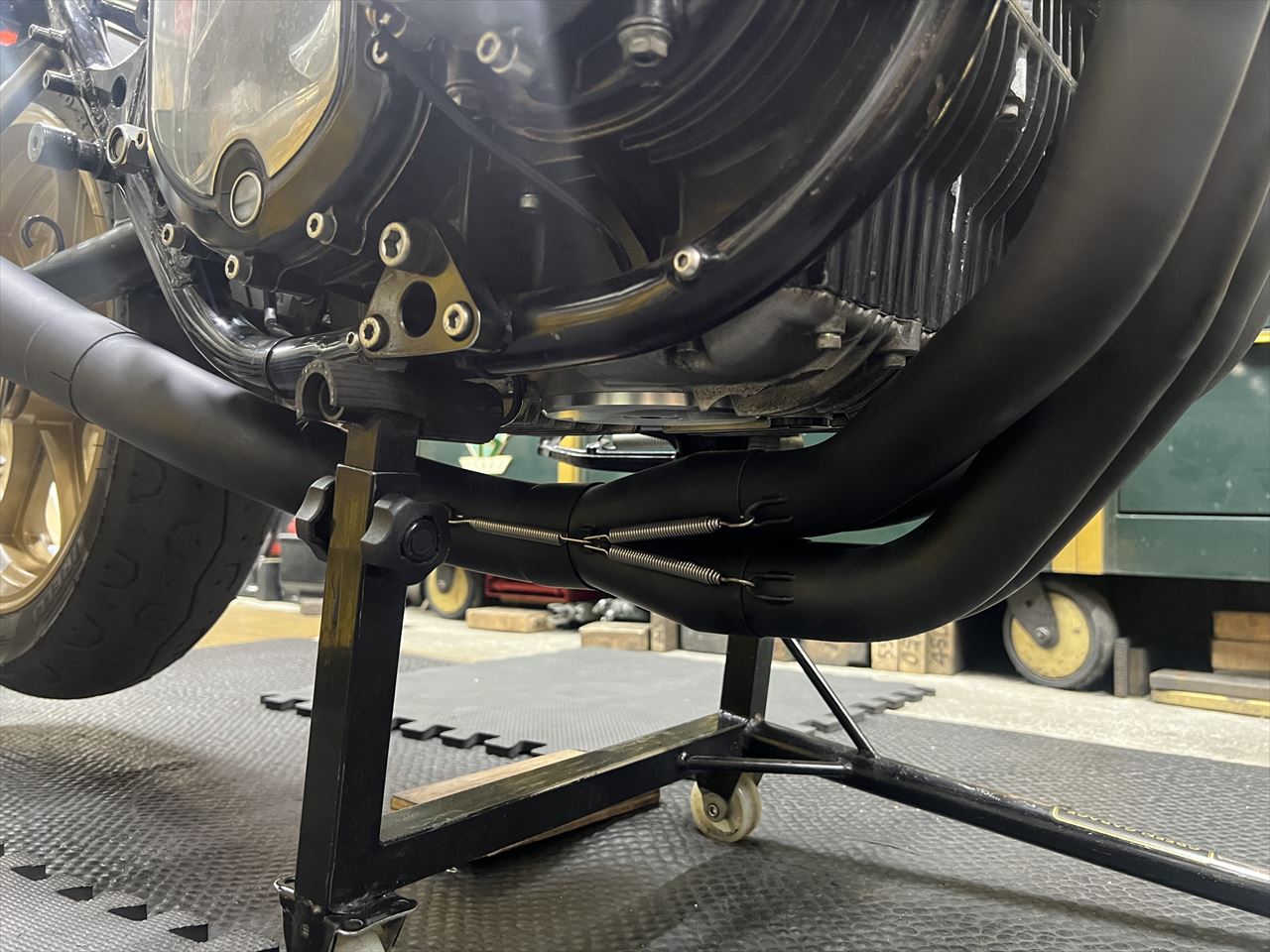

集合部から後ろを繋ぎます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/05/IMG_6268_R.jpg?resize=525%2C394&ssl=1)

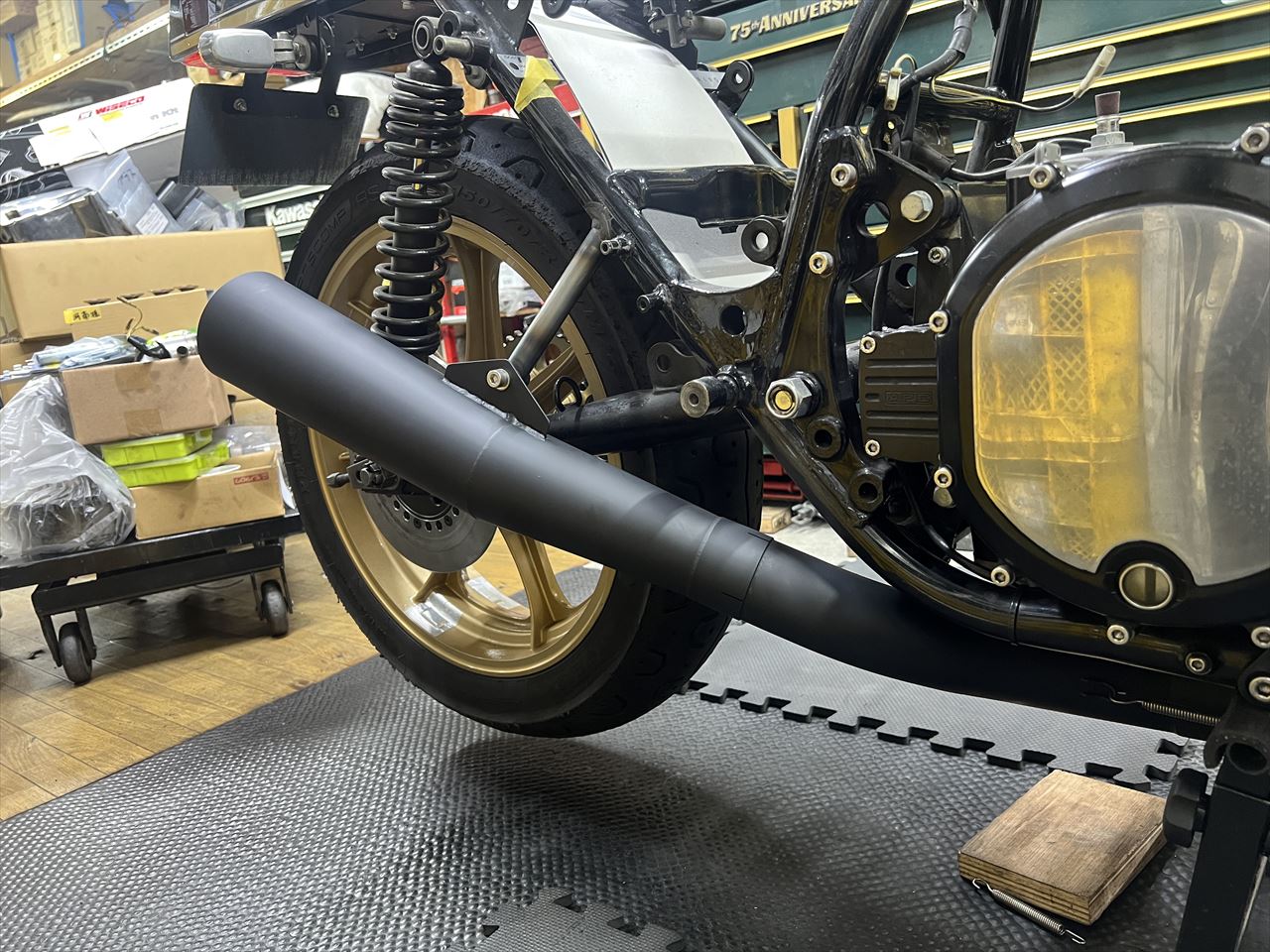

テールパイプを仮組します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/05/IMG_6269_R.jpg?resize=525%2C394&ssl=1)

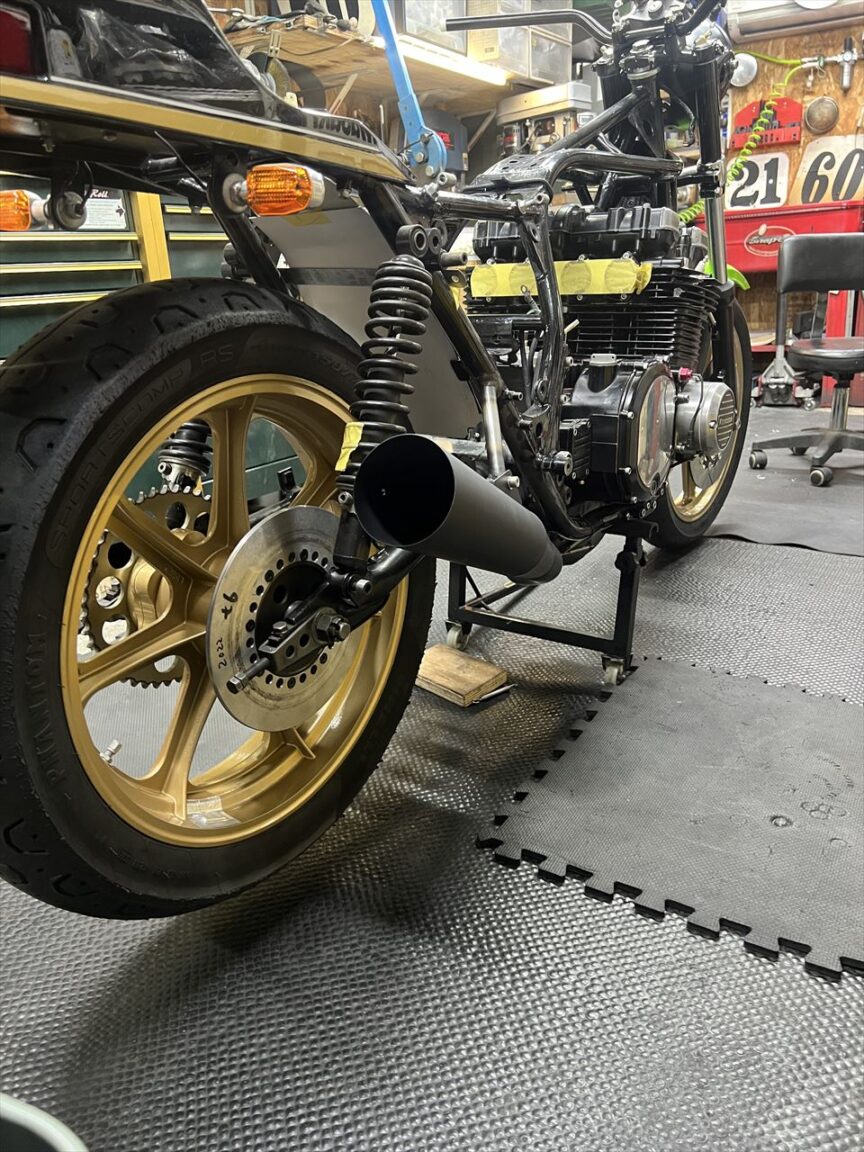

後ろ姿はこんな感じ。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/05/IMG_6270_R.jpg?resize=525%2C700&ssl=1)

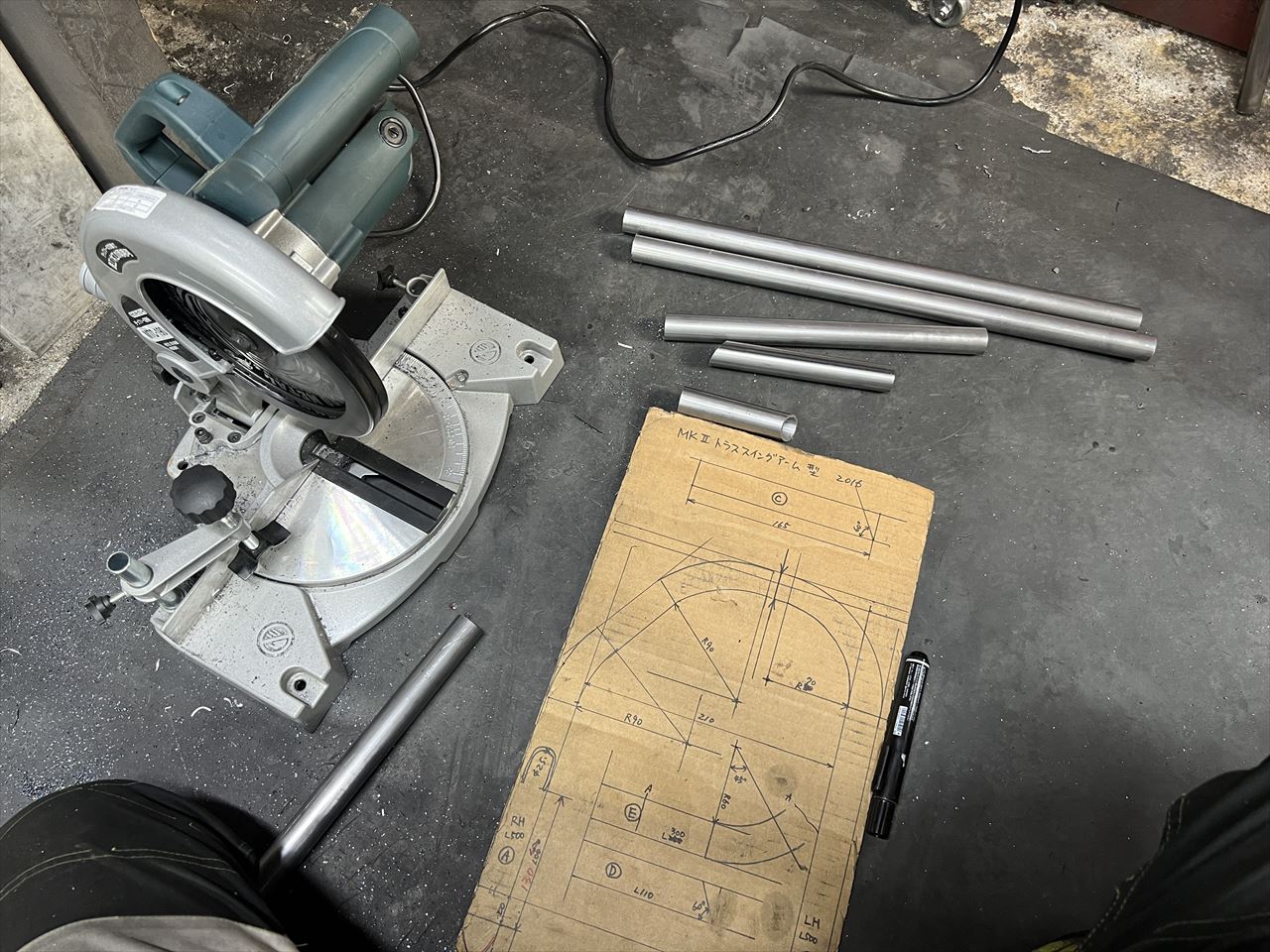

続いてワークススイングアーム製作の続きです。トラス補強用のパイプが入荷したのでテンプレートに合わせて切り出します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/05/IMG_6289_R.jpg?resize=525%2C394&ssl=1)

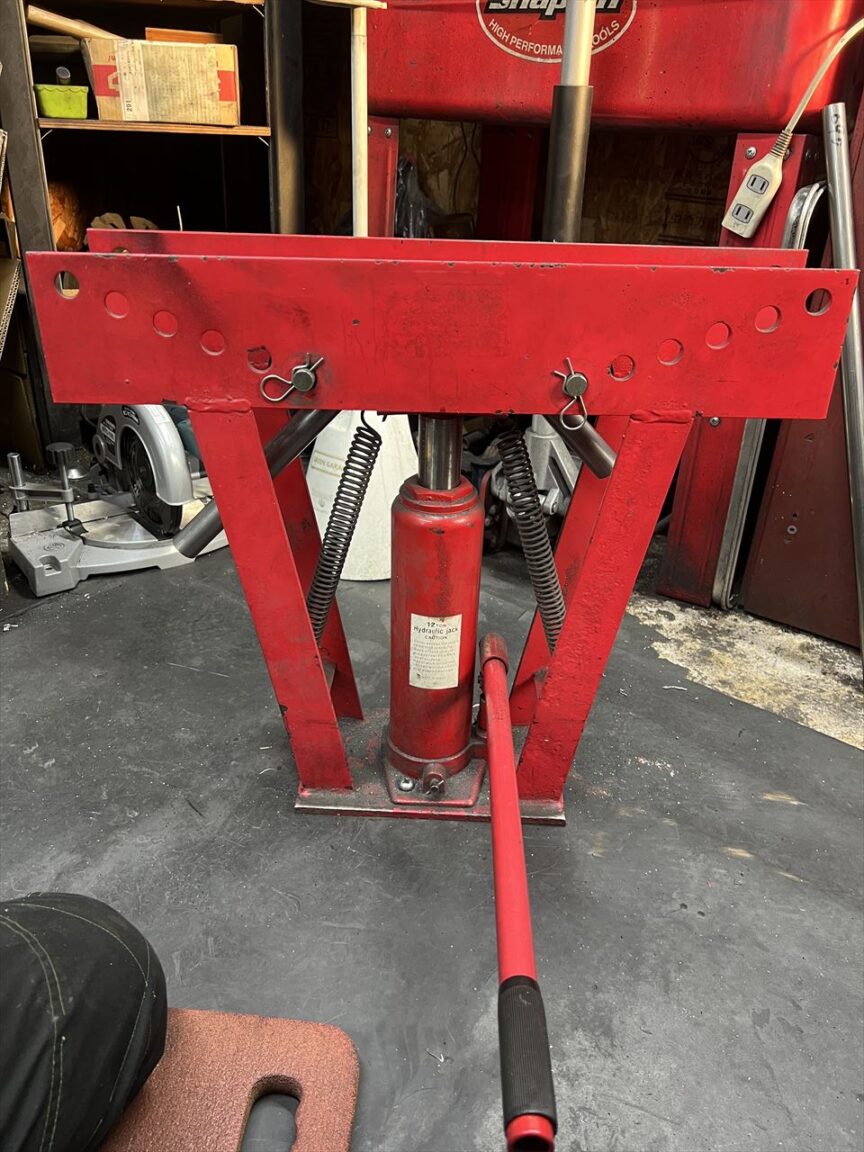

ベンダーで曲げます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/05/IMG_6293_R.jpg?resize=525%2C700&ssl=1)

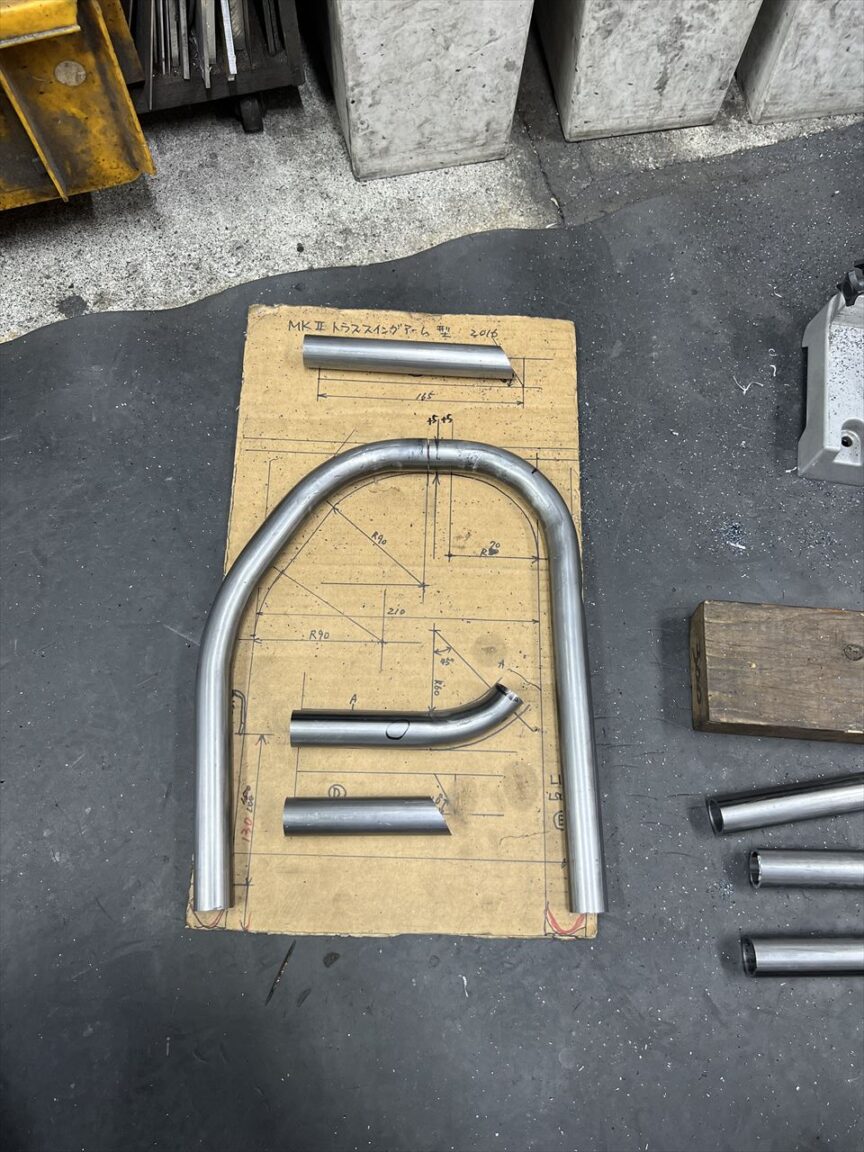

トラスパーツはこんな感じの構成です。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/05/IMG_6295_R.jpg?resize=525%2C700&ssl=1)

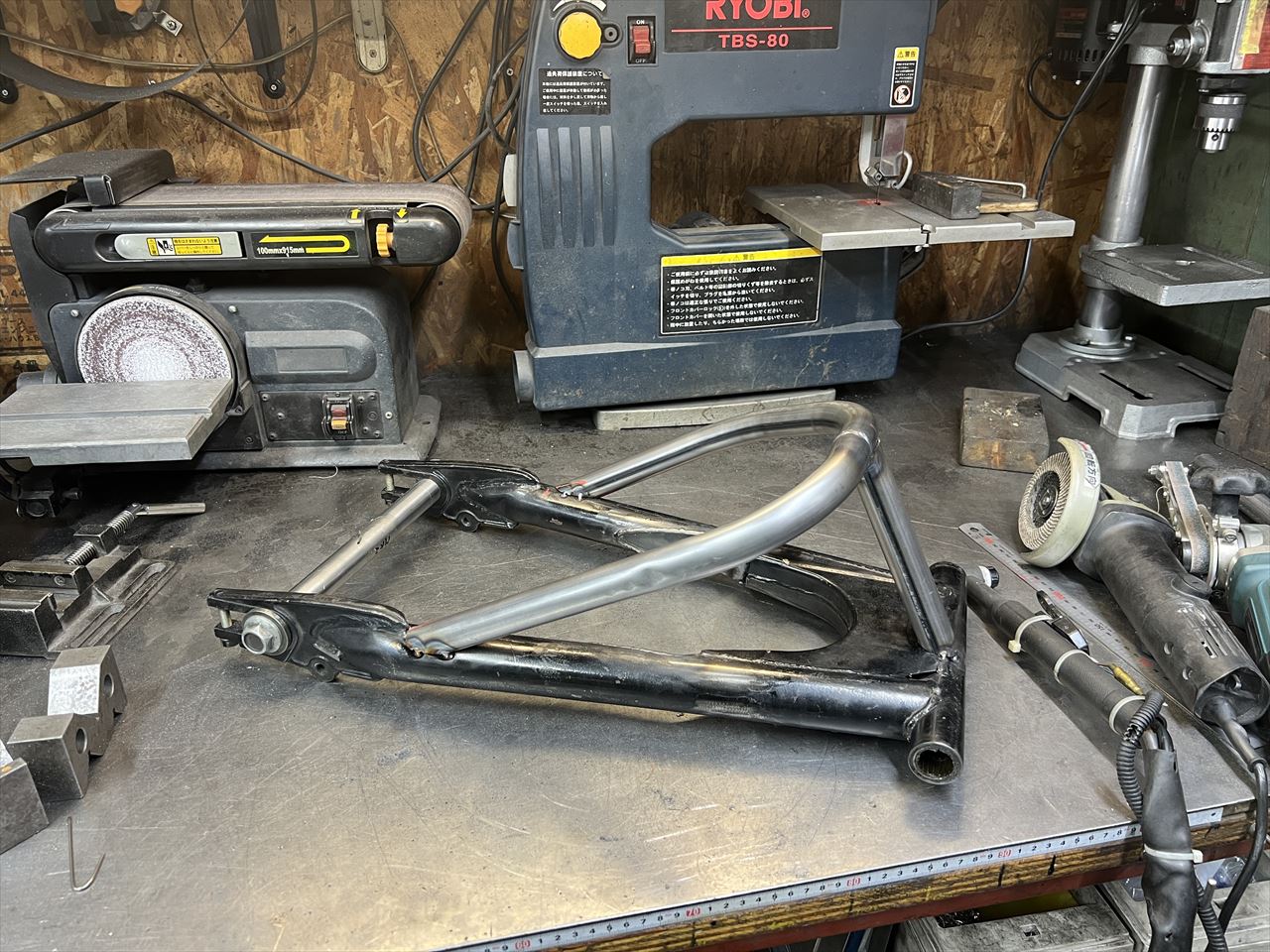

メインのループを仮組します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/05/IMG_6297_R.jpg?resize=525%2C394&ssl=1)

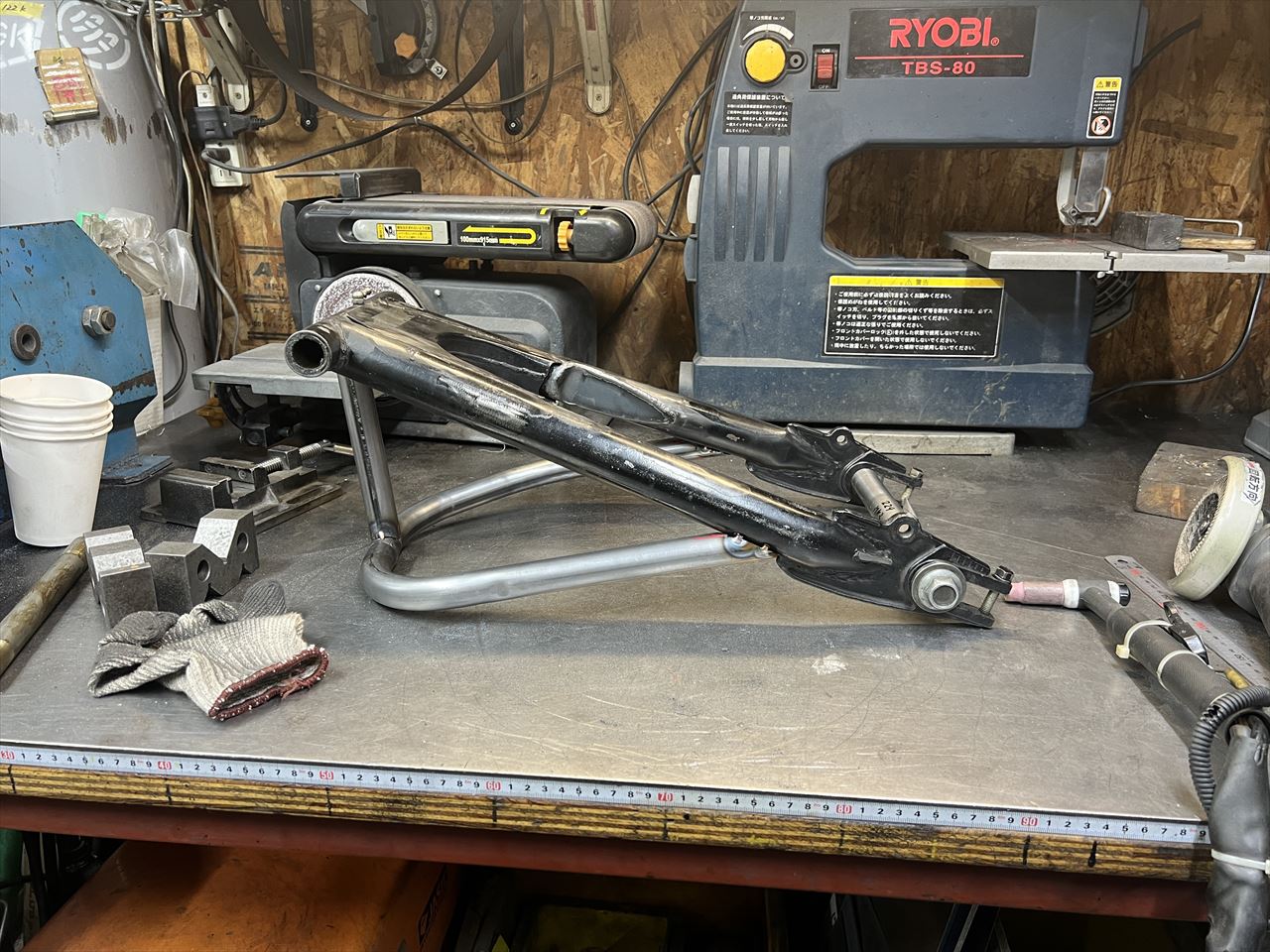

このあと更に補強が入ります。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2024/05/IMG_6298_R.jpg?resize=525%2C394&ssl=1)
