デモ車#21 レース用エンジン車載



新たに1200ccとなったレース用エンジンが完成したのでエンジン交換します。交換するのはデモ車1号の右側です。



前回TOTの1か月前にブローし、スペアエンジンに乗せ換えてレースは参戦していました。

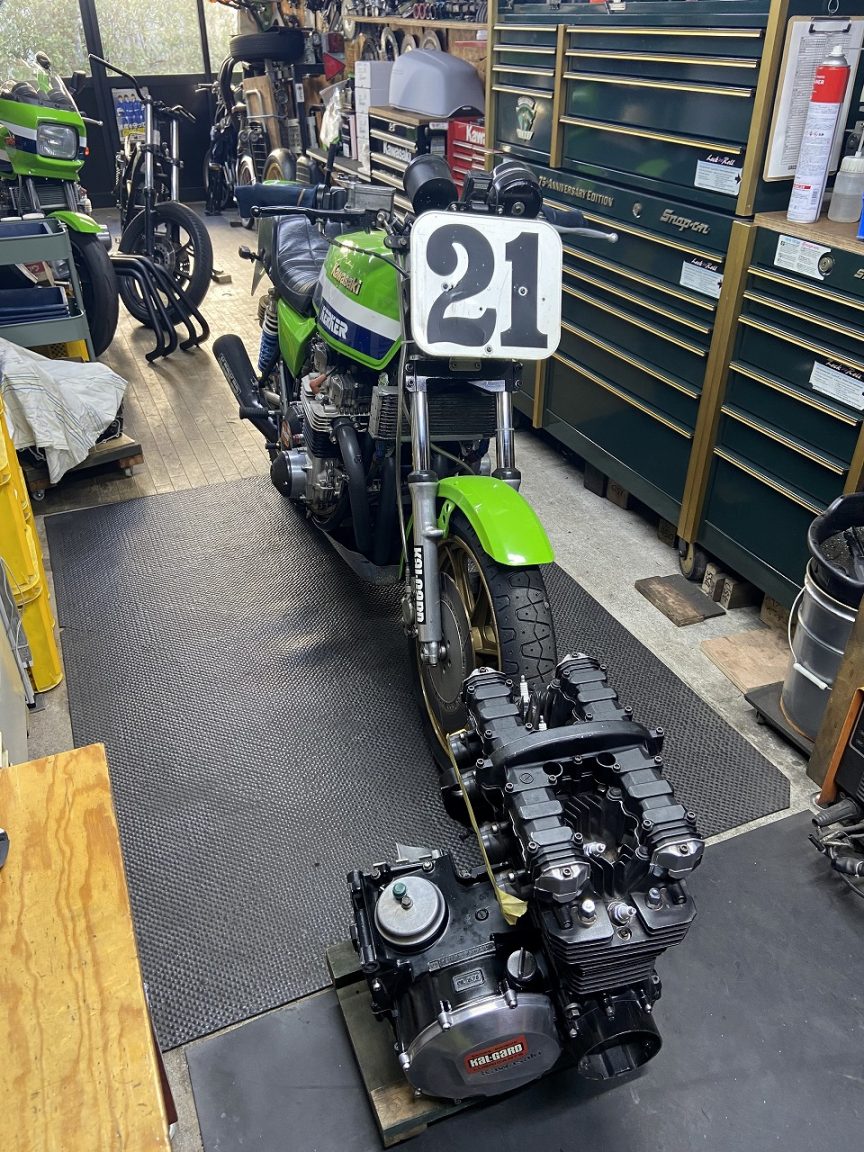

エンジン積み替え開始です。

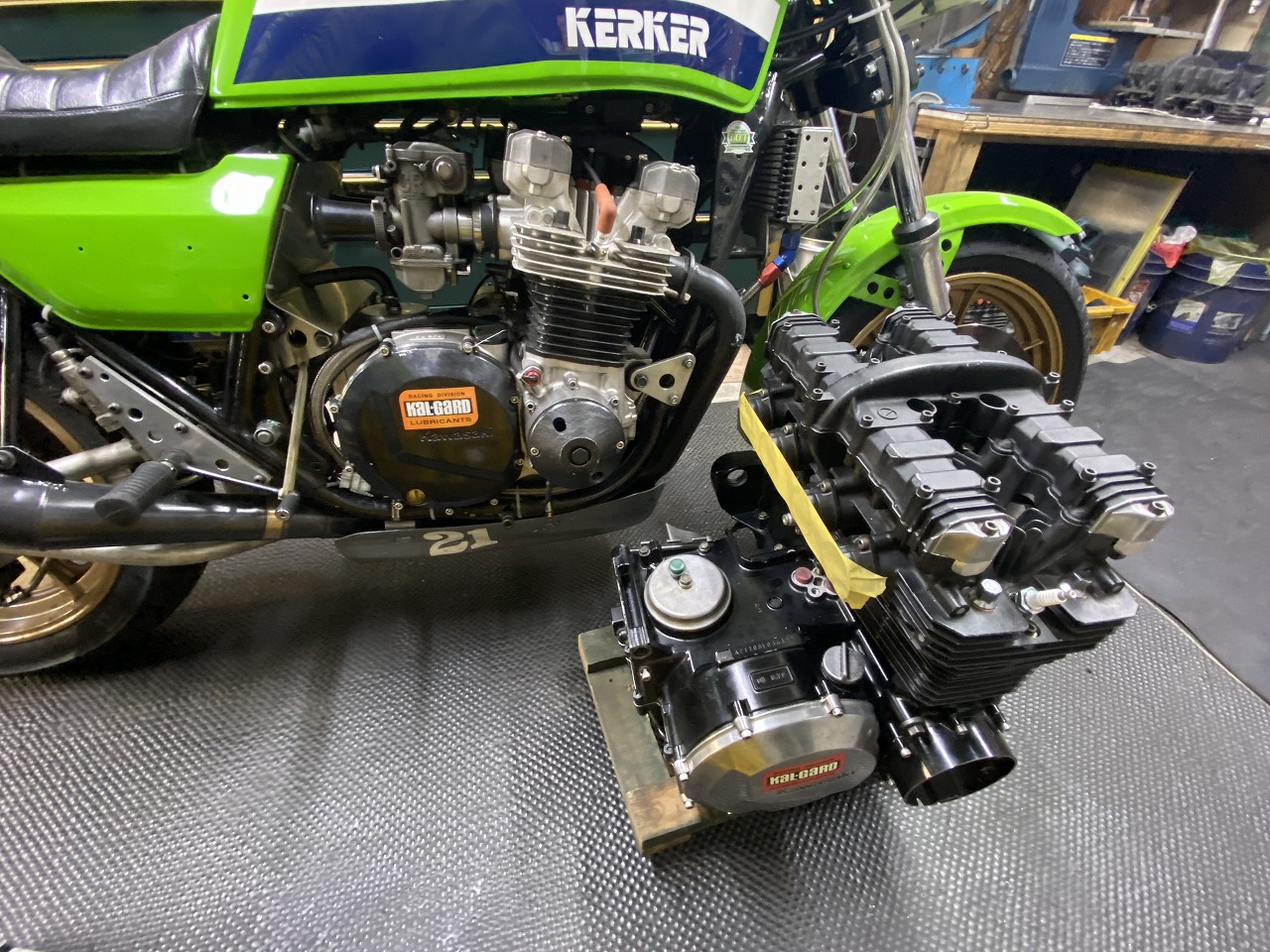

スペアのエンジンは1135cc、積み替えるエンジンは1200cc、少し速くなります。



外装、マフラーを外し、エンジンマウントを切り離します。

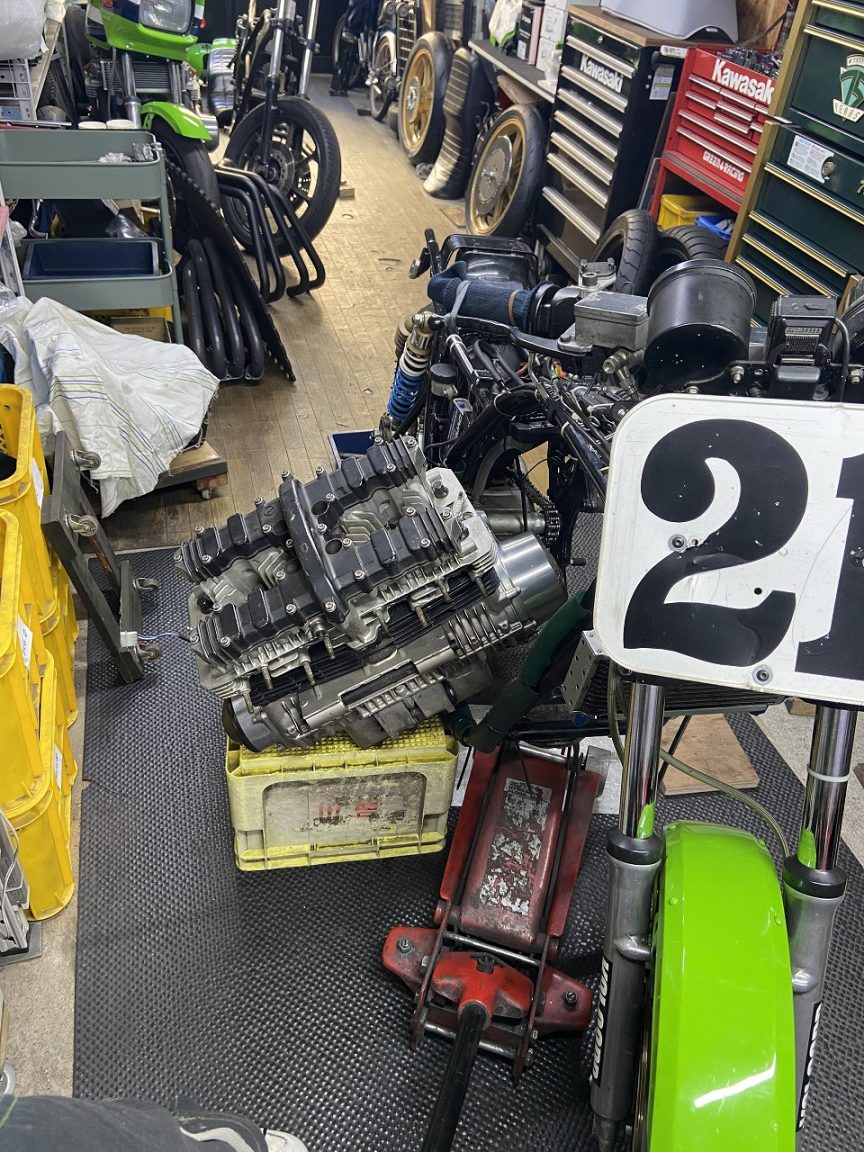

ゴロンとエンジンを取り出します。

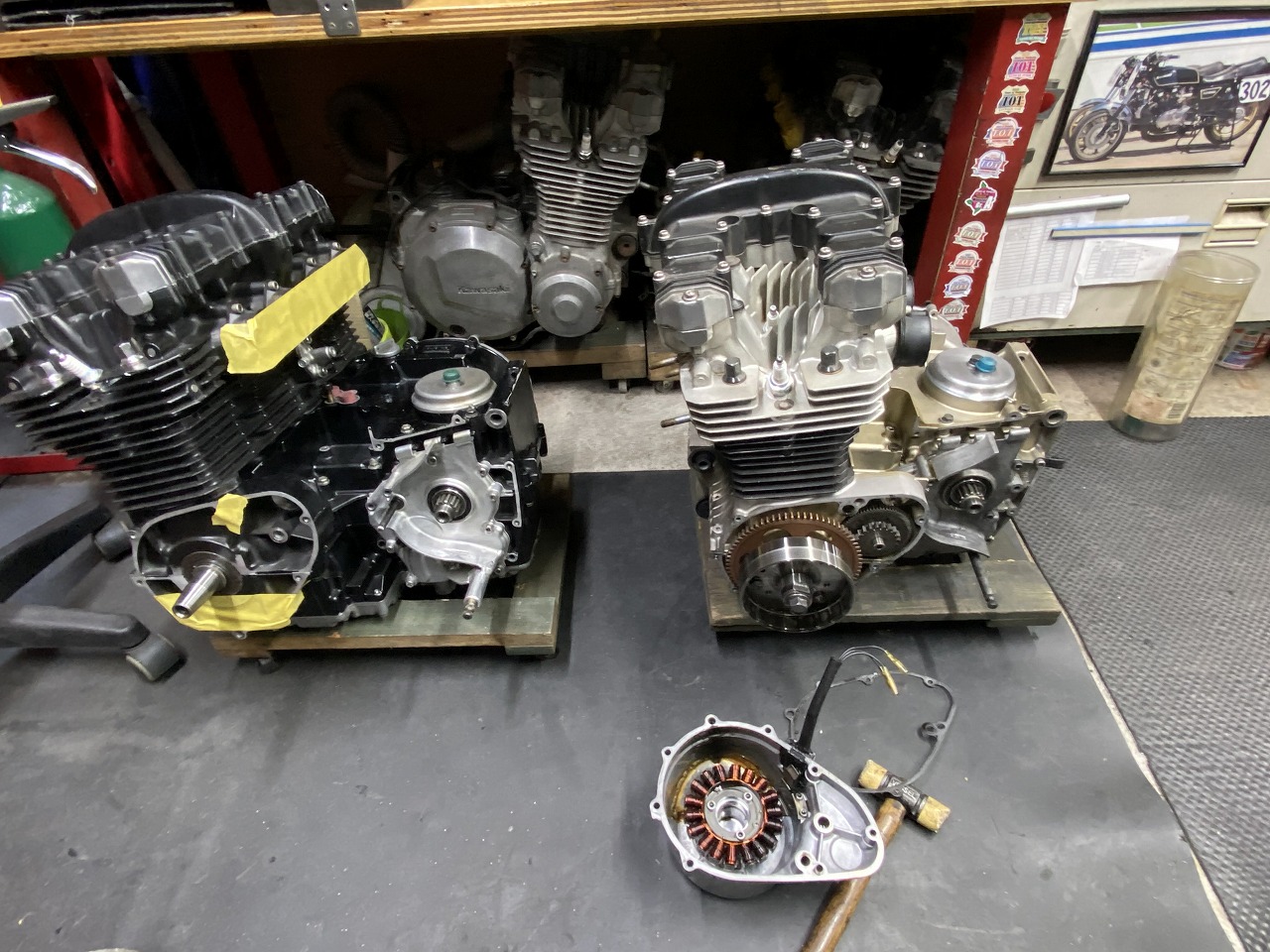

薄型ジェネレーターキットを移植します。

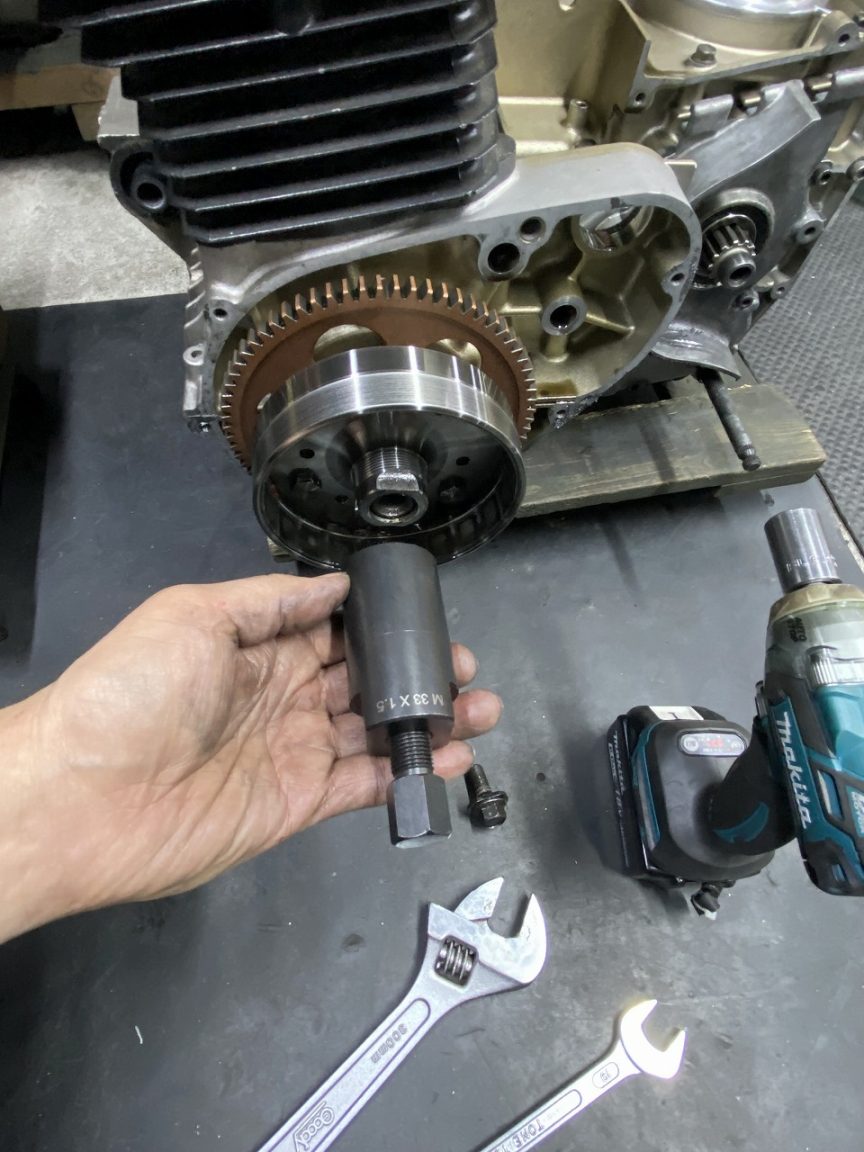

ロータープーラーはこちらを使います。

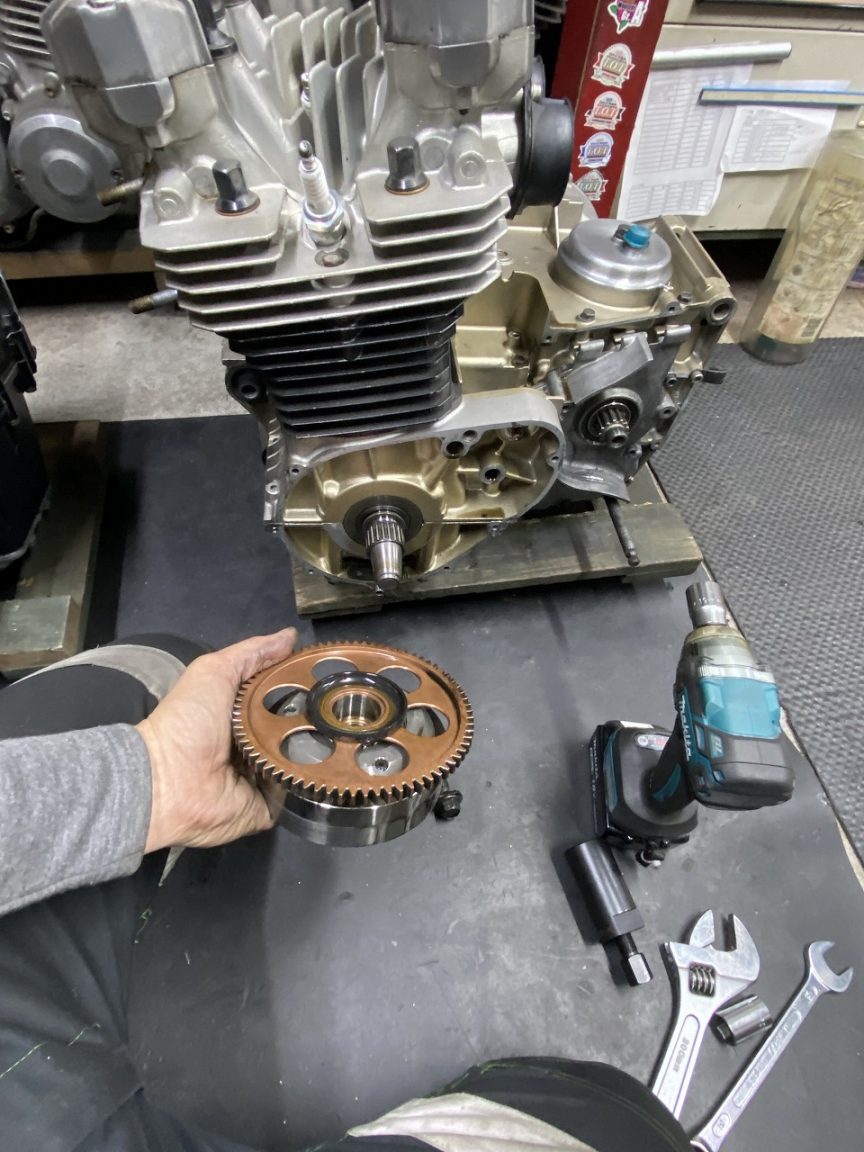

ローターが外れました。



使っていたリヤエンジンマウントのボルトです。エンジンマウントインシュレーターも新しい物を使っていて、それほど使い込んでいるボルトでもありませんが、結構曲がっていますね。



エンジンマウントのS1タイプ補強を行っていなかったので、この機会に改造します。

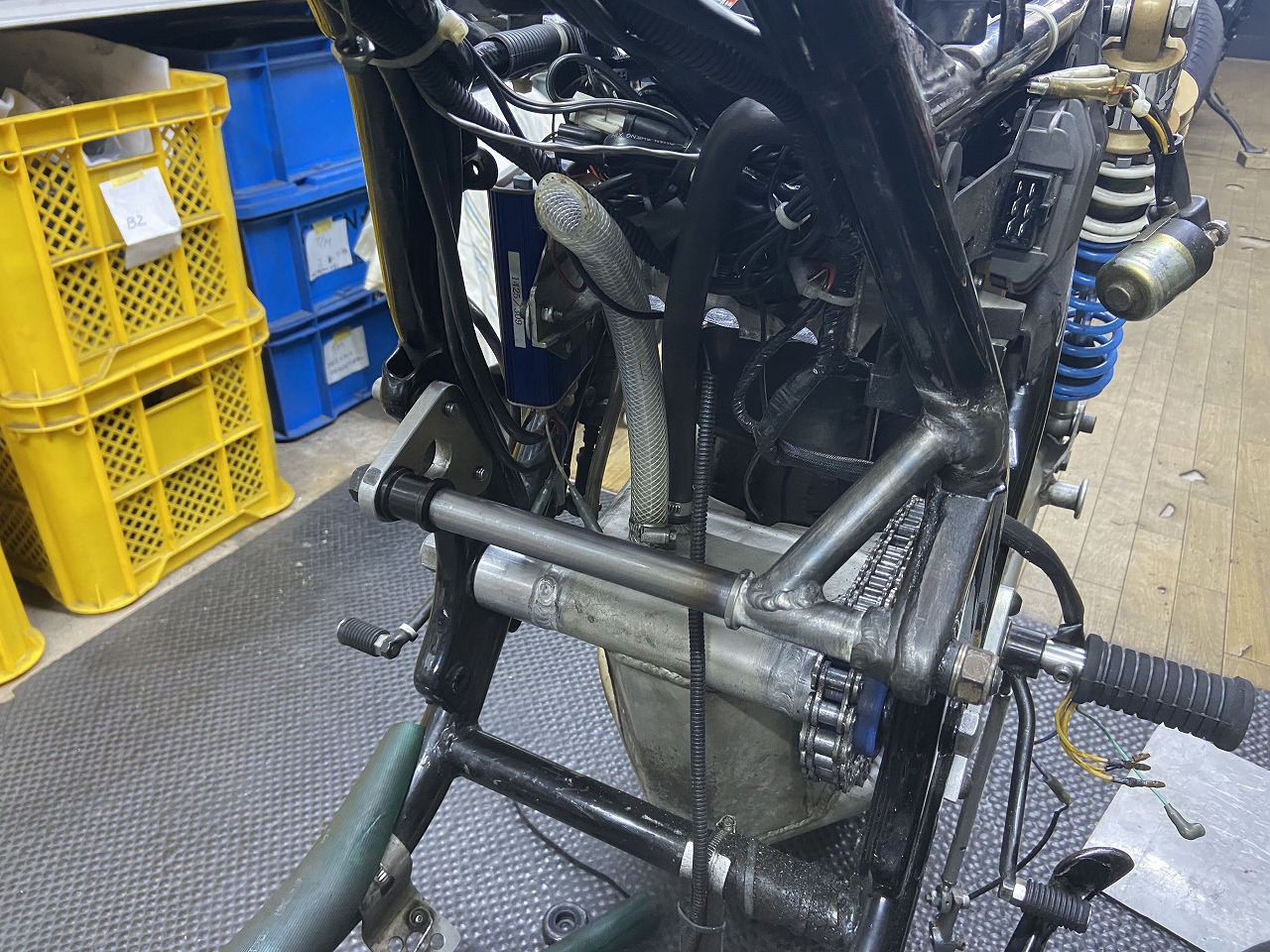

カラーとつっかえ棒を準備します。

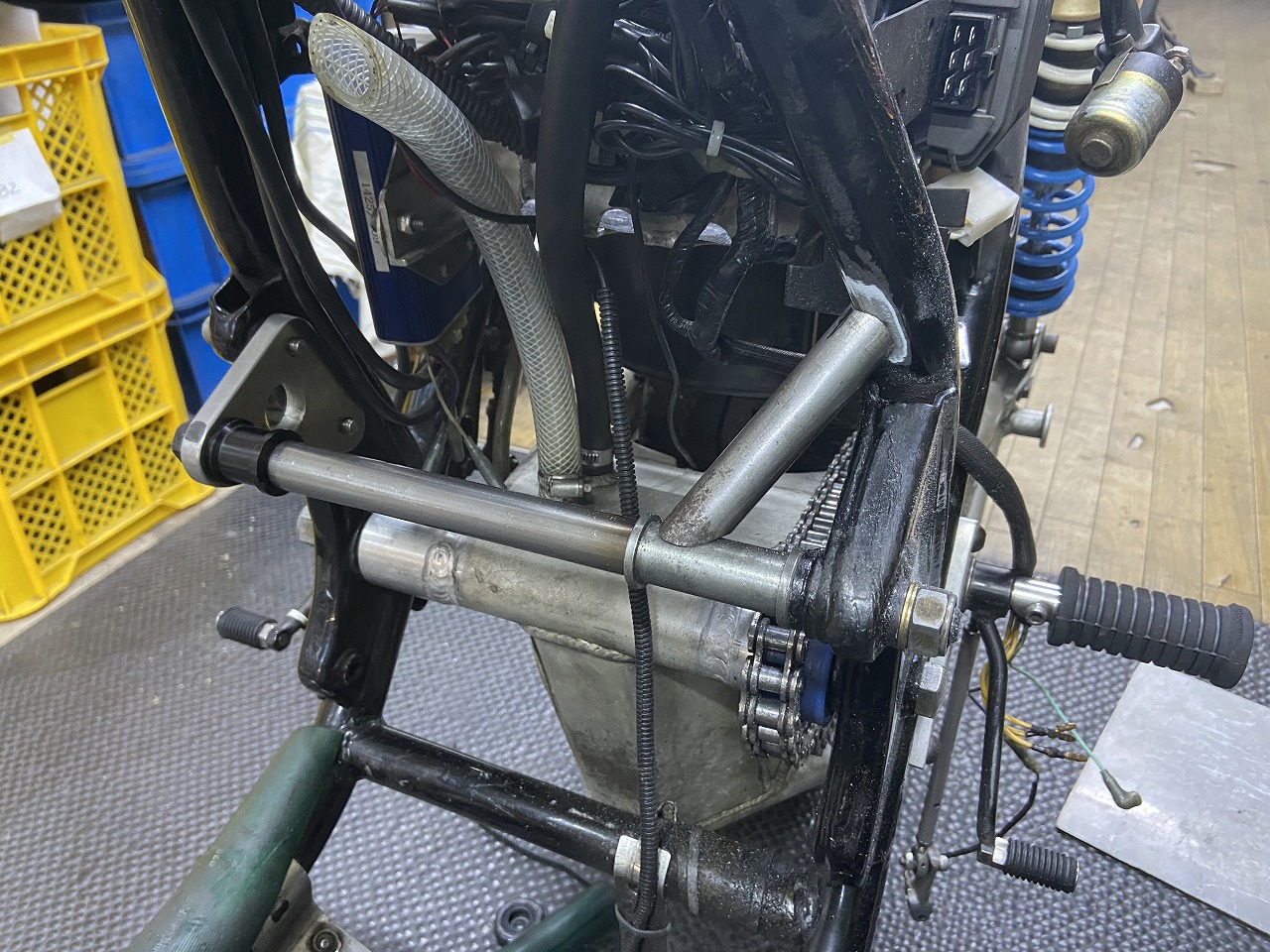

補強を溶接で取り付けます。裏側は溶接トーチが届かないので溶接できていませんが、それは別の機会に行うとしましょう。

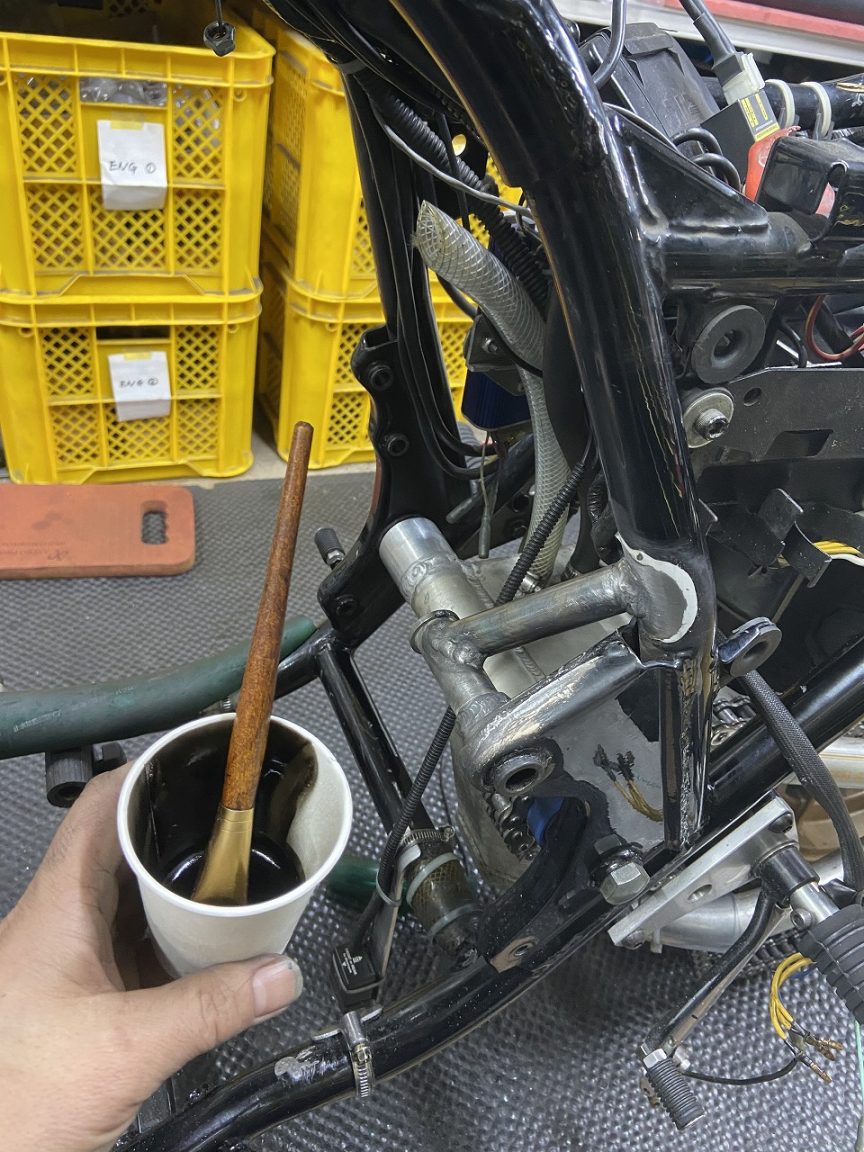

刷毛で塗装します。

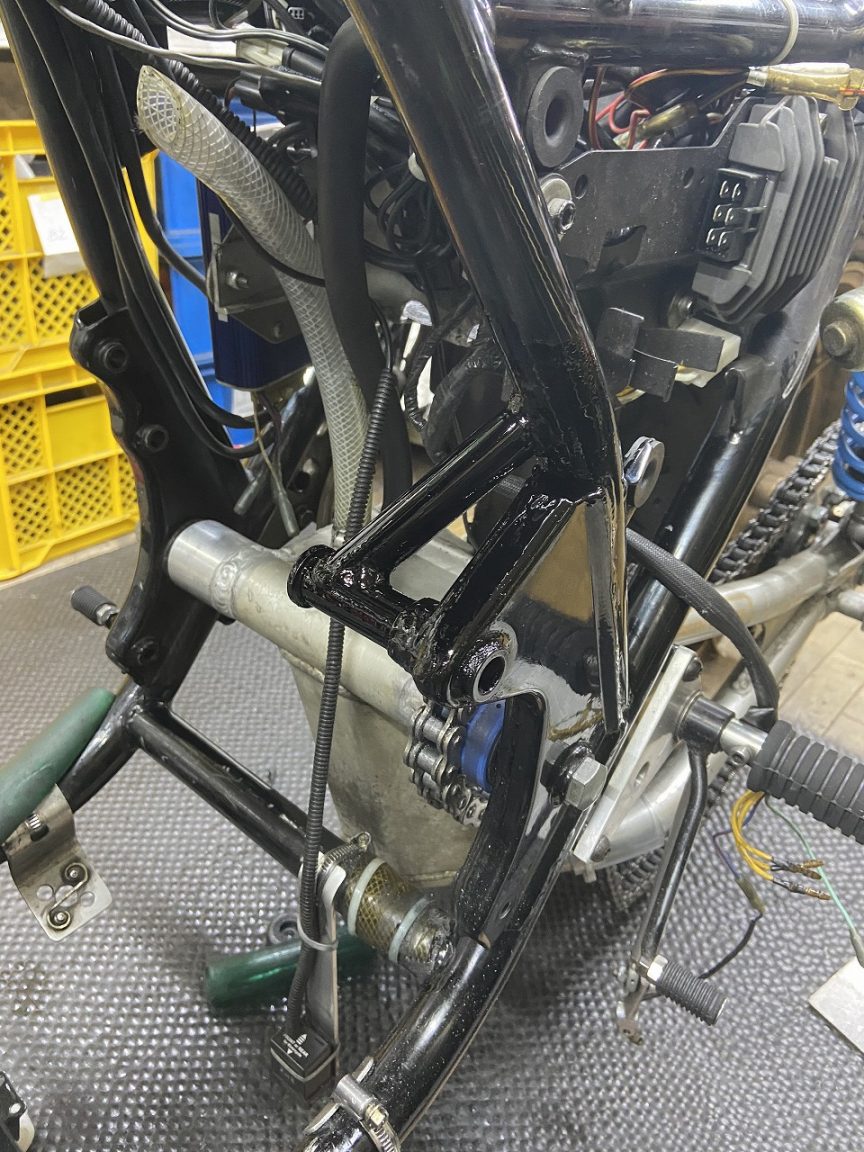

塗装完了です。

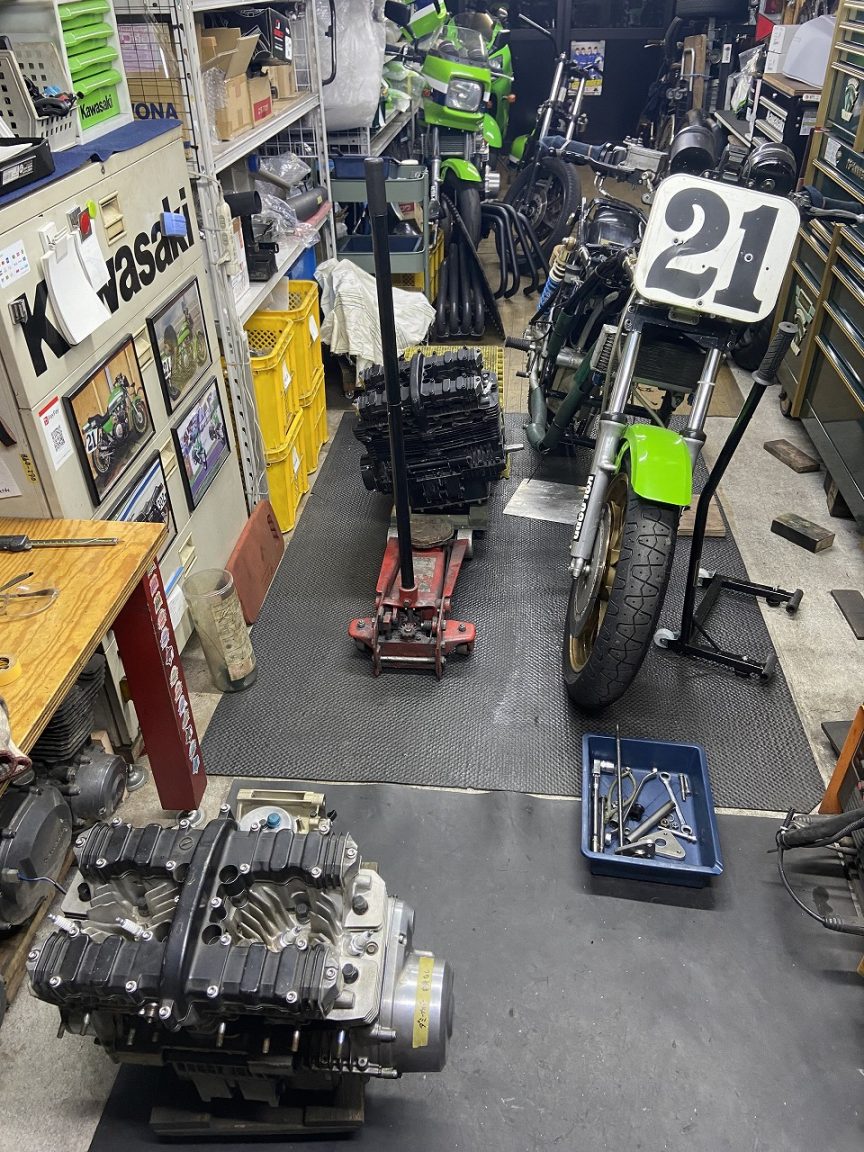

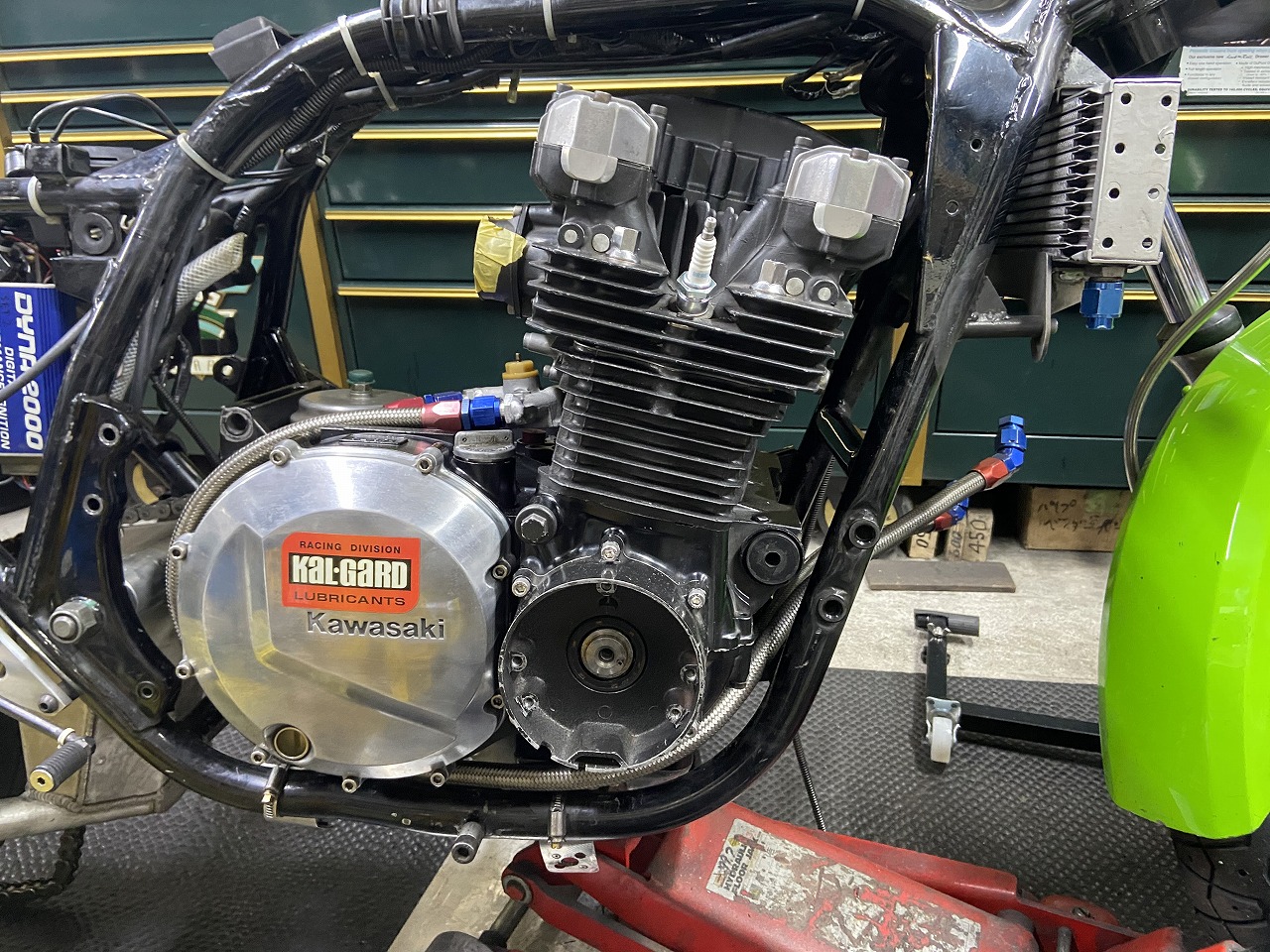

レース用エンジンを車載します。

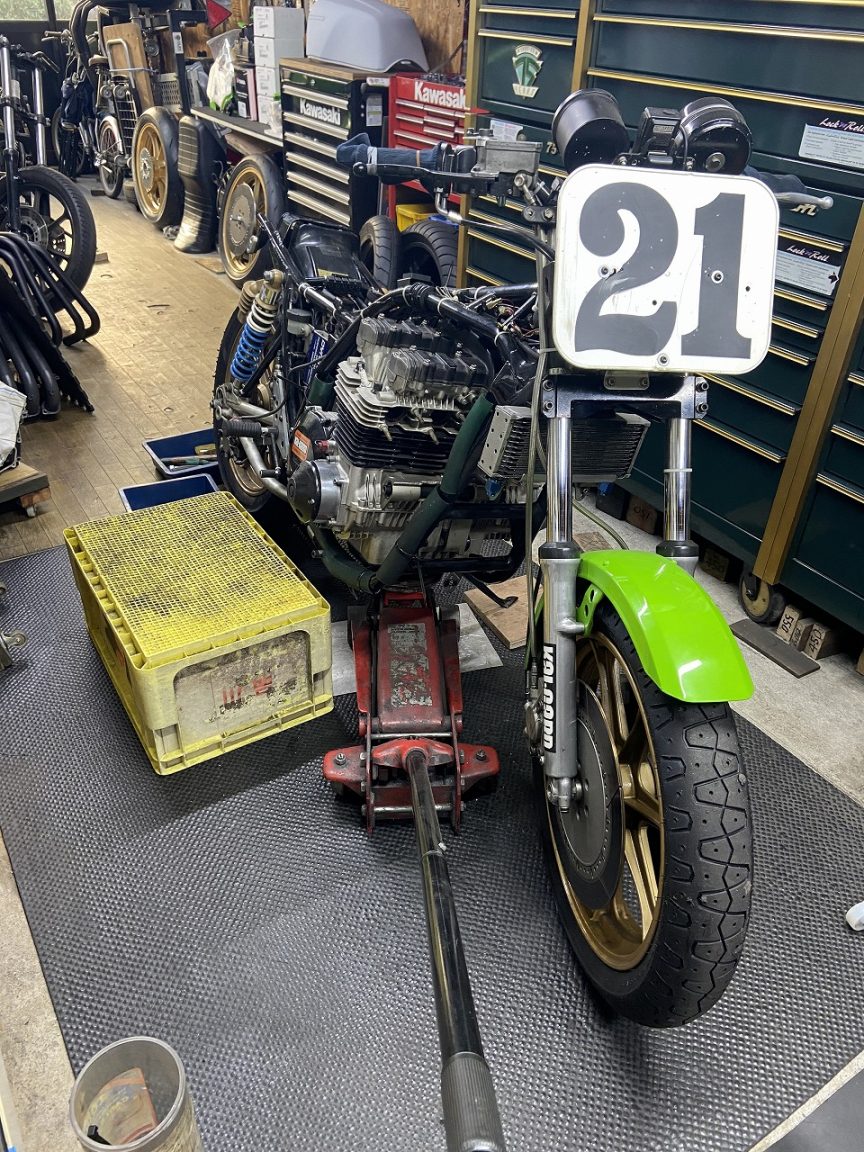

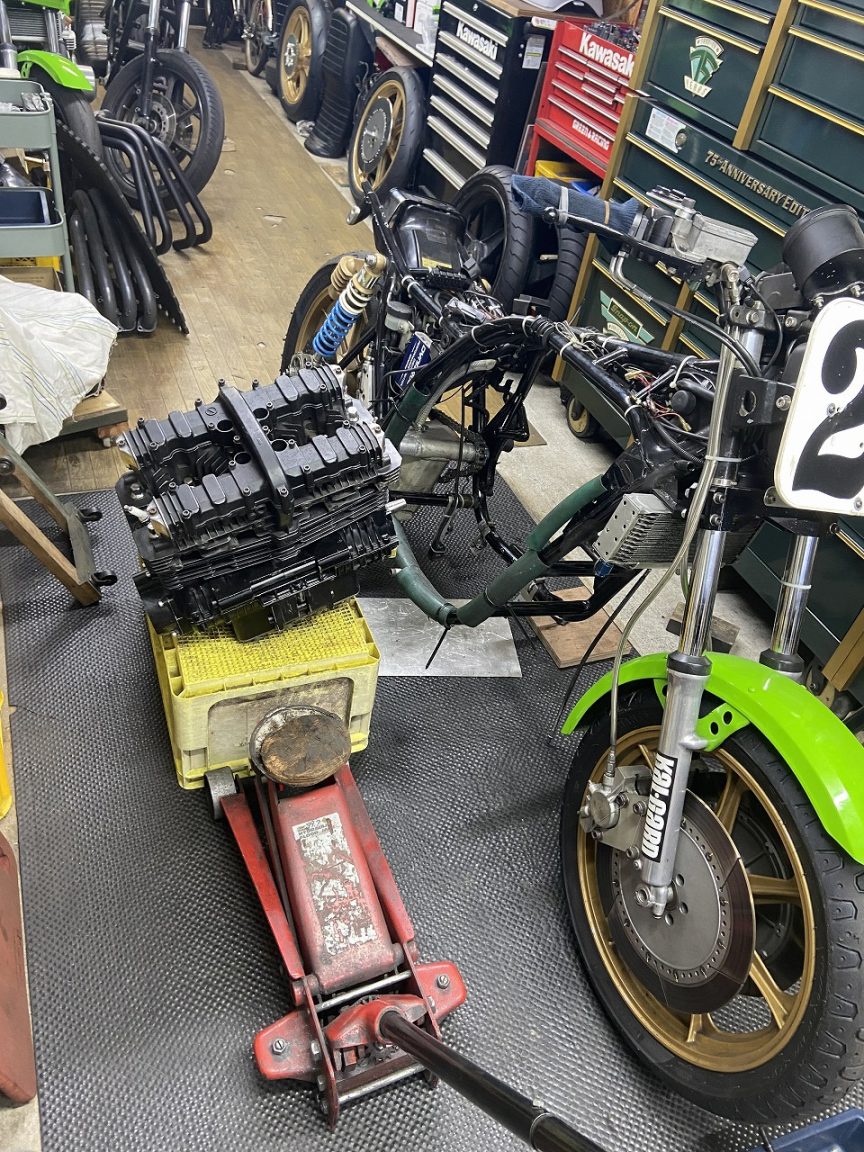

先ずはエンジン台に載せます。

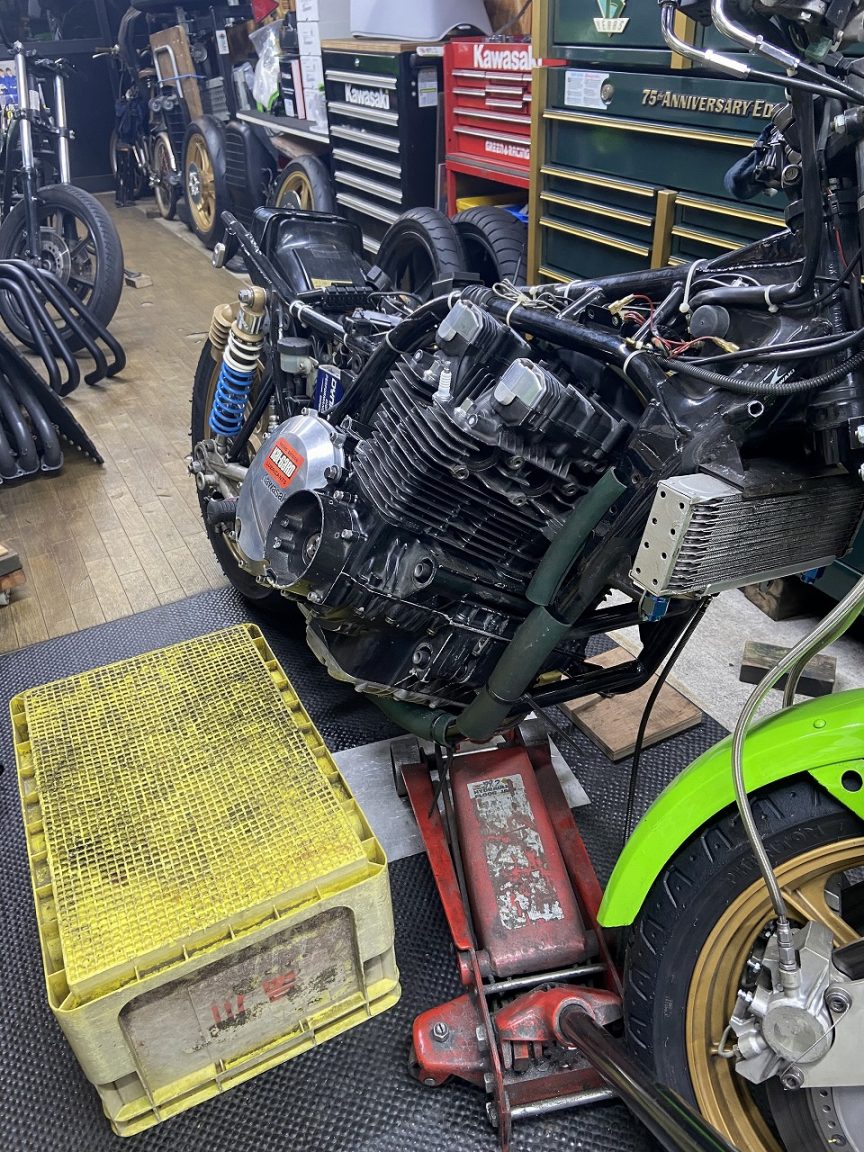

エンジンをフレームに潜り込ませます。



エンジンを定位置にする前にオイルホースを通しておきます。

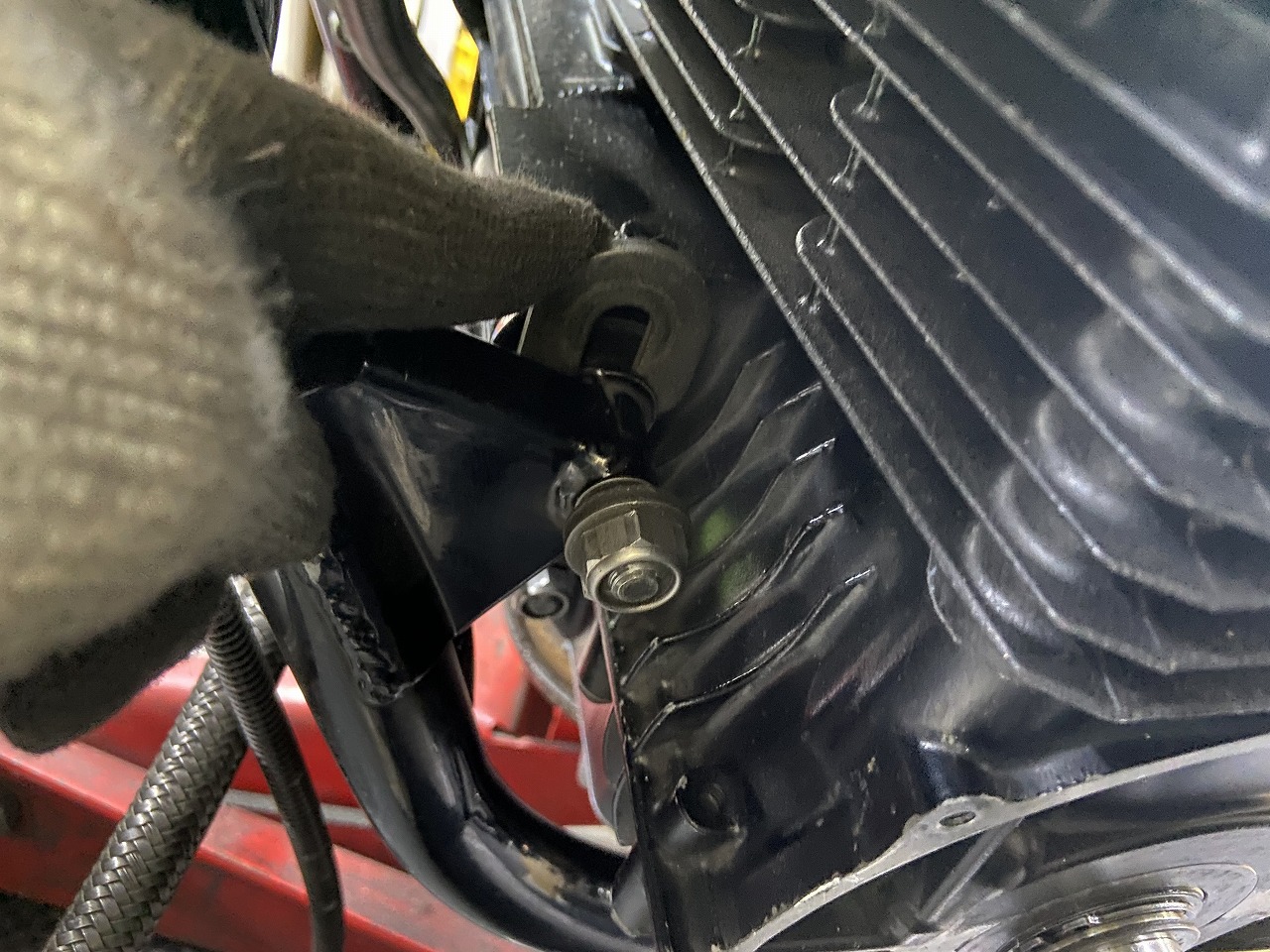

左前のマウント部にはU字型のスペーサーを忘れずに差し込みます。

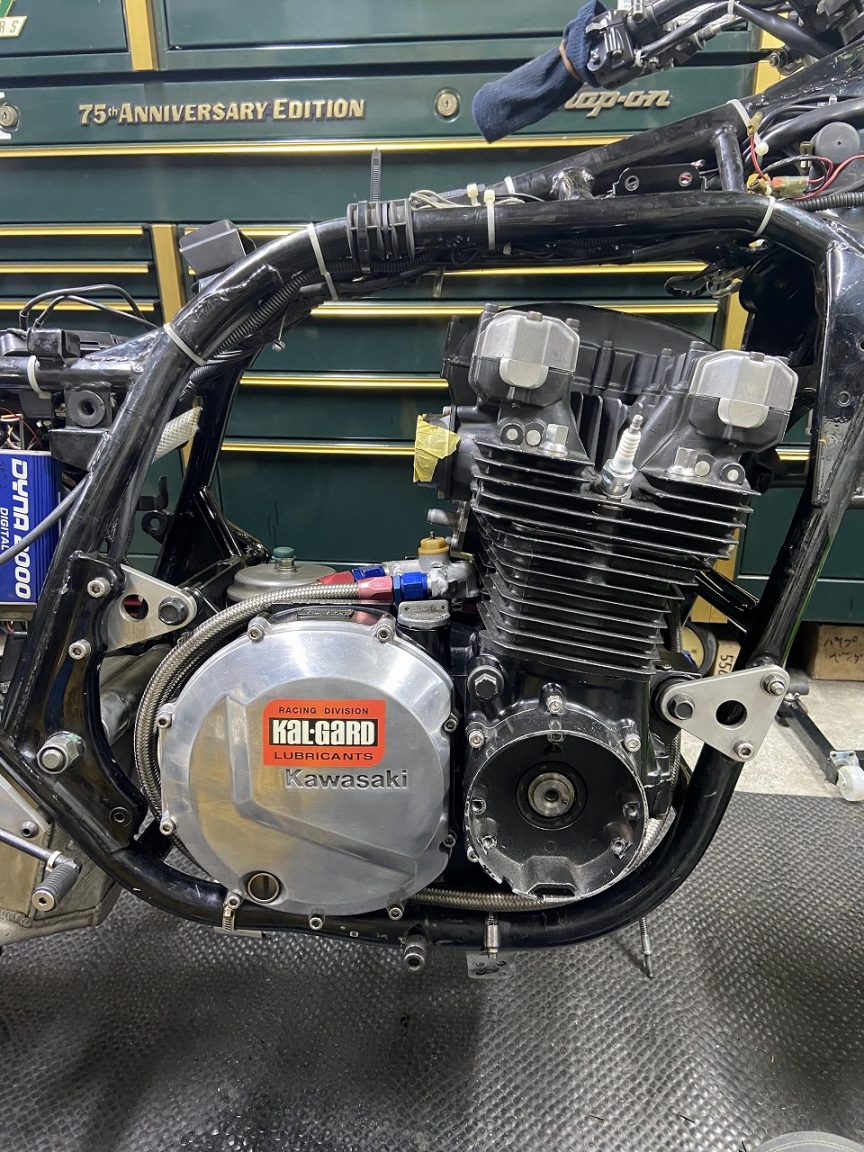

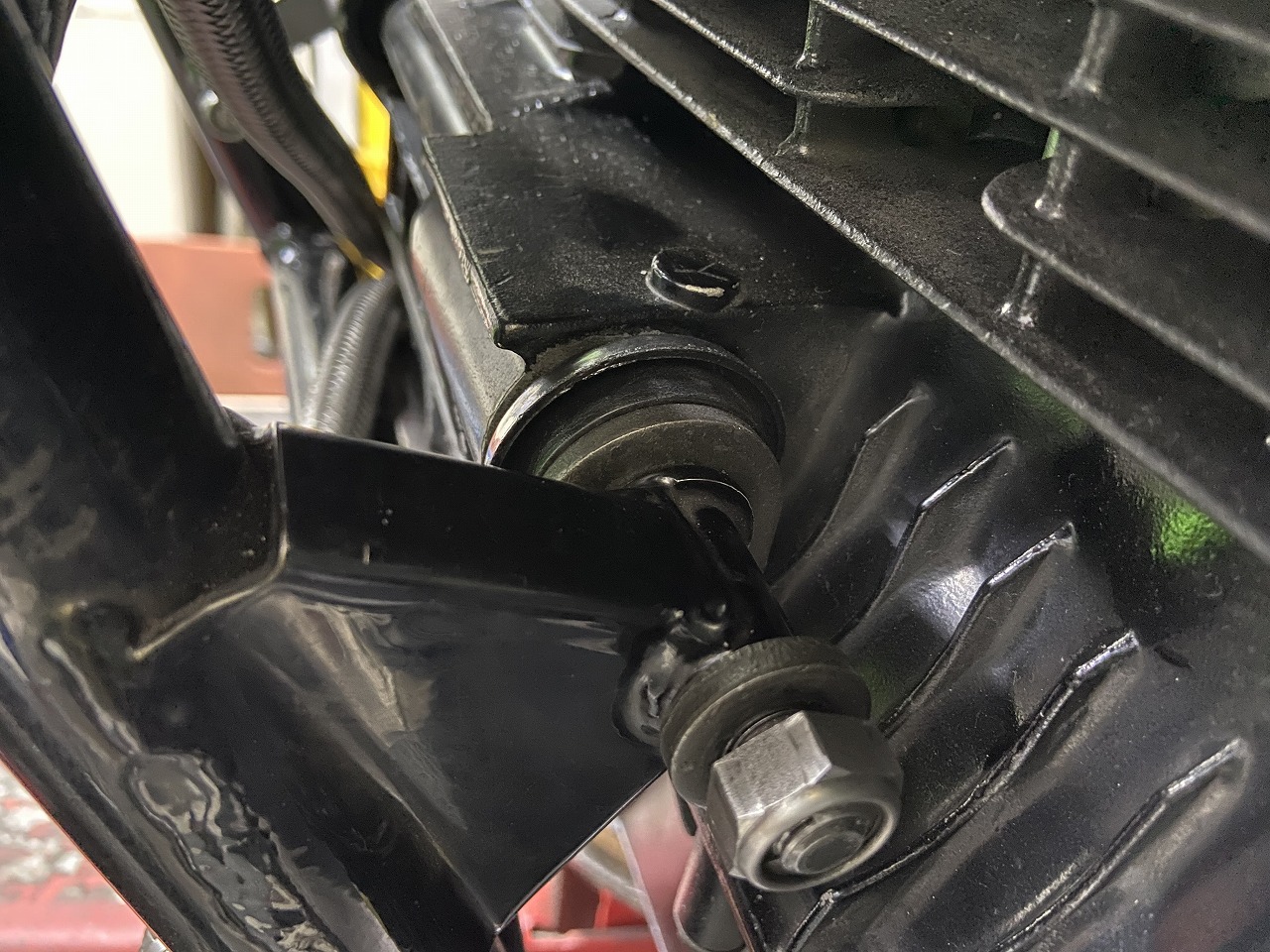

スペーサーを入れるとこんな感じ。



エンジンマウントボルトを規定トルクで締めて完成です。



S1タイプ補強はこんな感じ。これでボルトの曲がりは少なくなるでしょう。
