Z1R1 N.T様 レイダウン加工

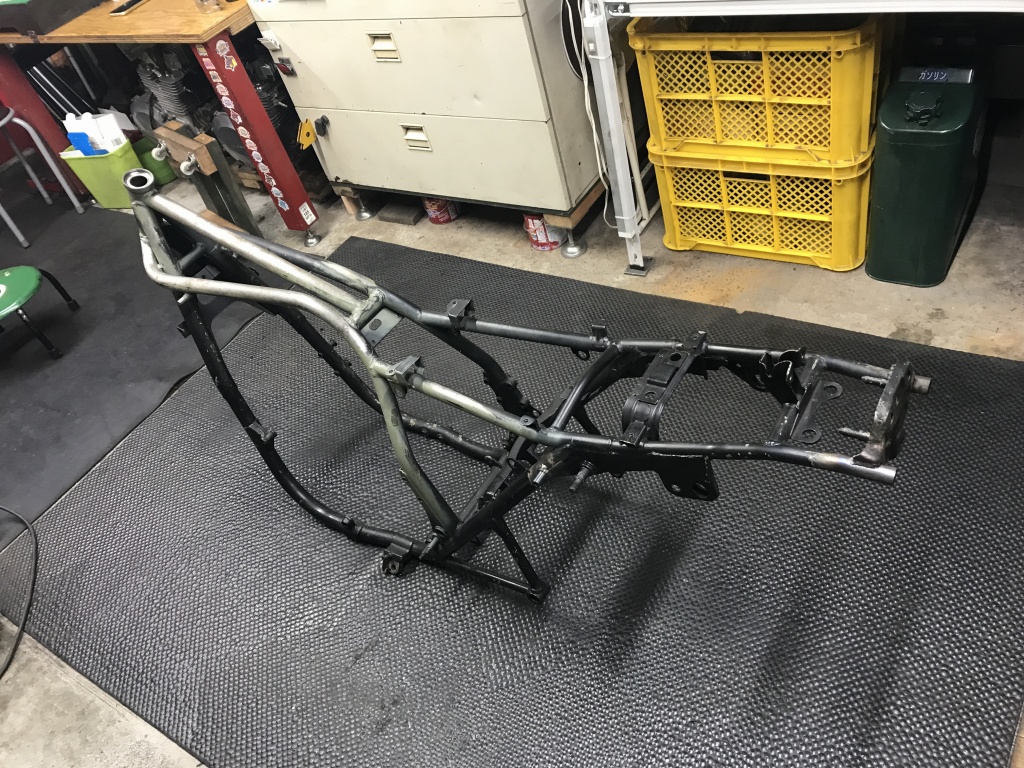

レイダウン加工などのご依頼です。今回はフレーム単体でのお持ち込みとなりました。



レイダウンの角度はモリワキ角に設定します。ピボットからの距離は385ミリです。

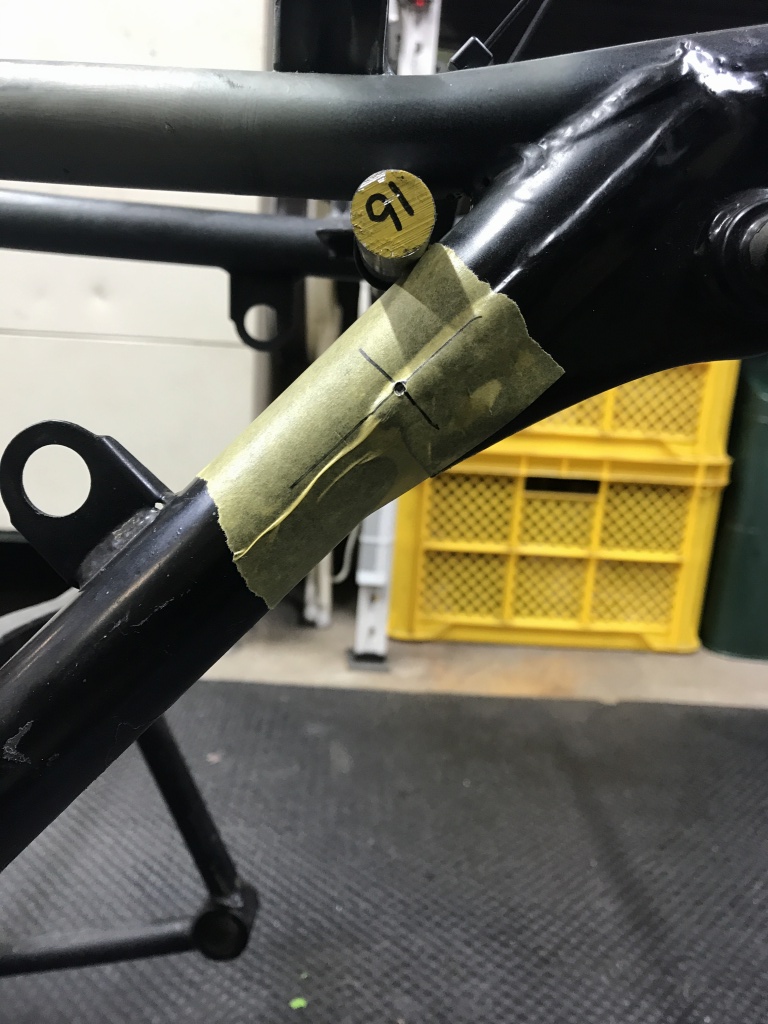

モリワキ角のサス受けの位置はこちら。

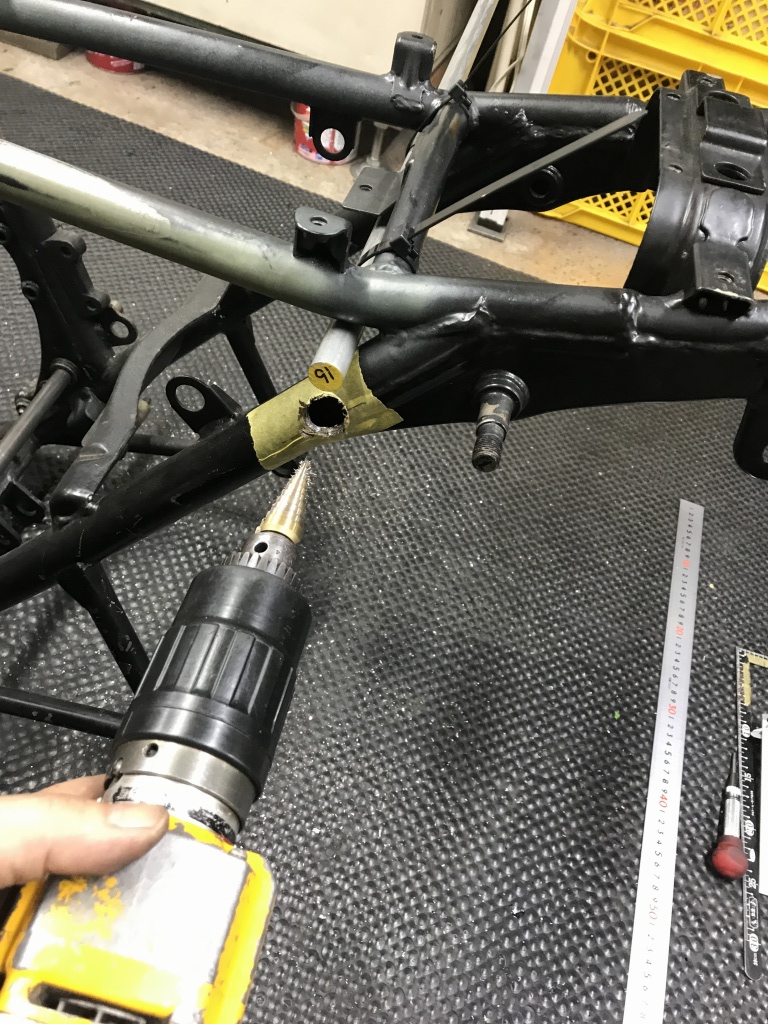

ホールソーで穴を開けます。

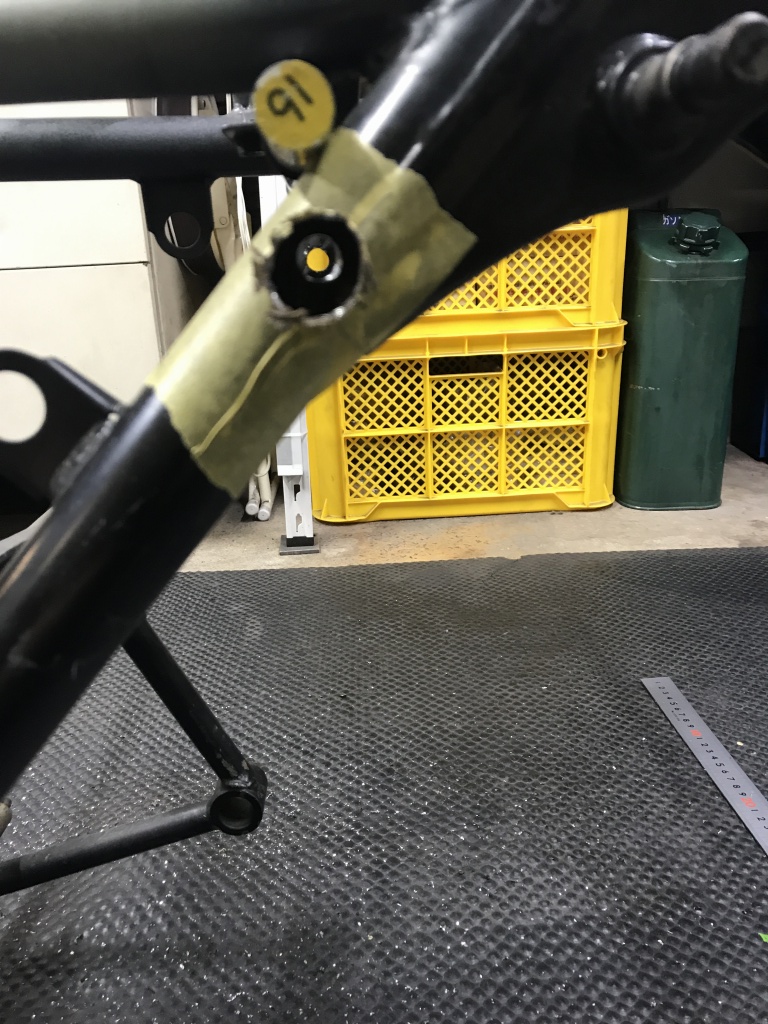

奥の穴は10ミリドリルで開けます。貫通するとこんな感じ。

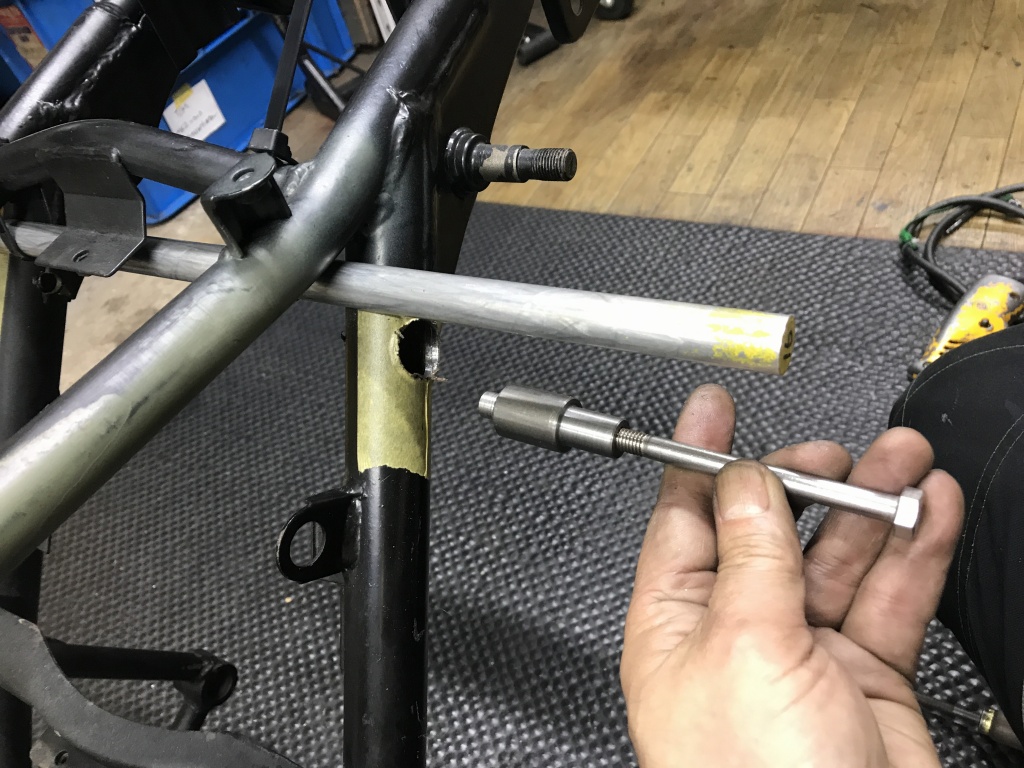

予め作っておいたレイダウン用のマウントピンはこちら。

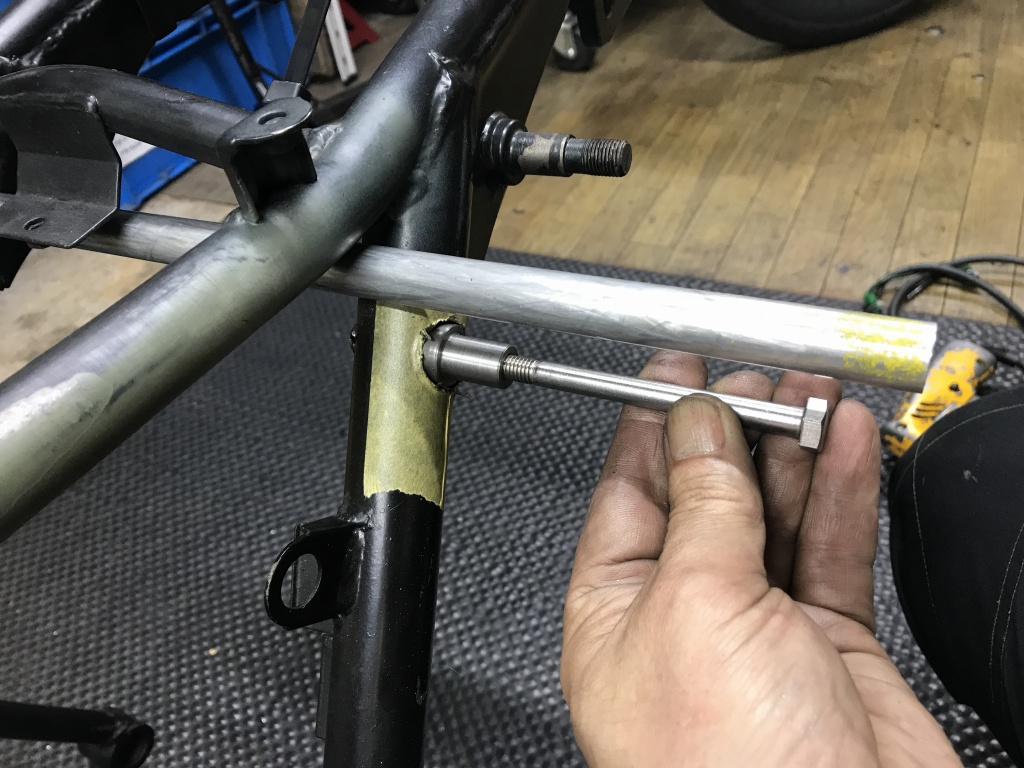

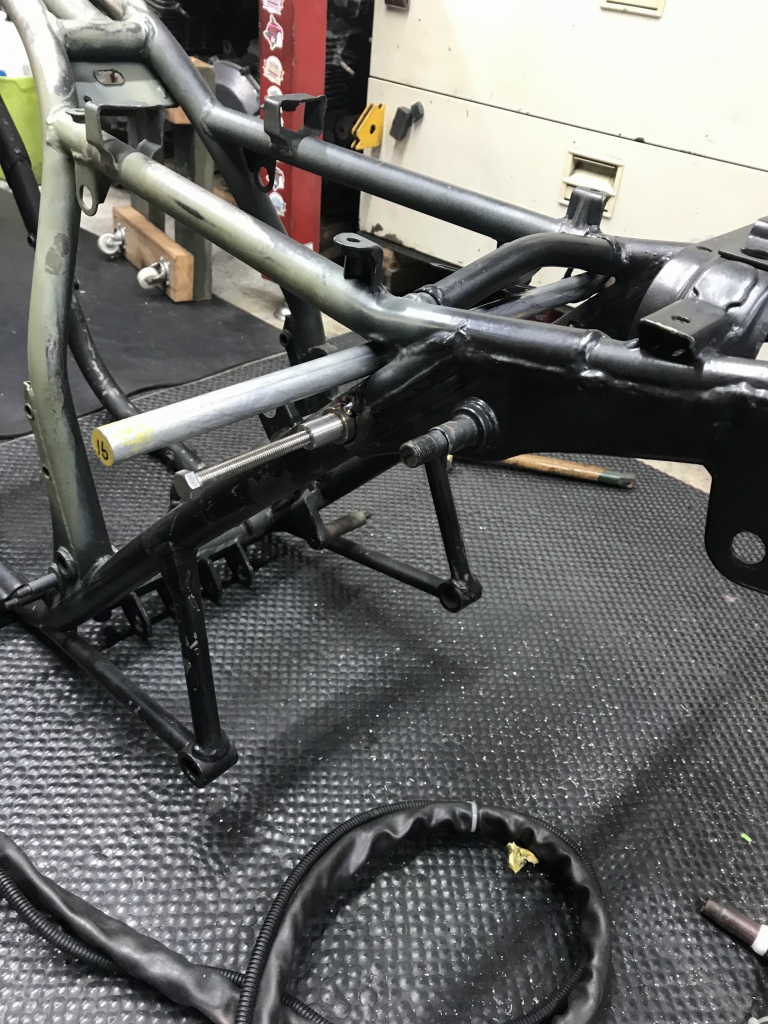

空けた穴をリューターで微調整し、水平になるようにセットします。



溶接で点付けし、仮止めします。



位置が決まったら裏表の全周を溶接します。

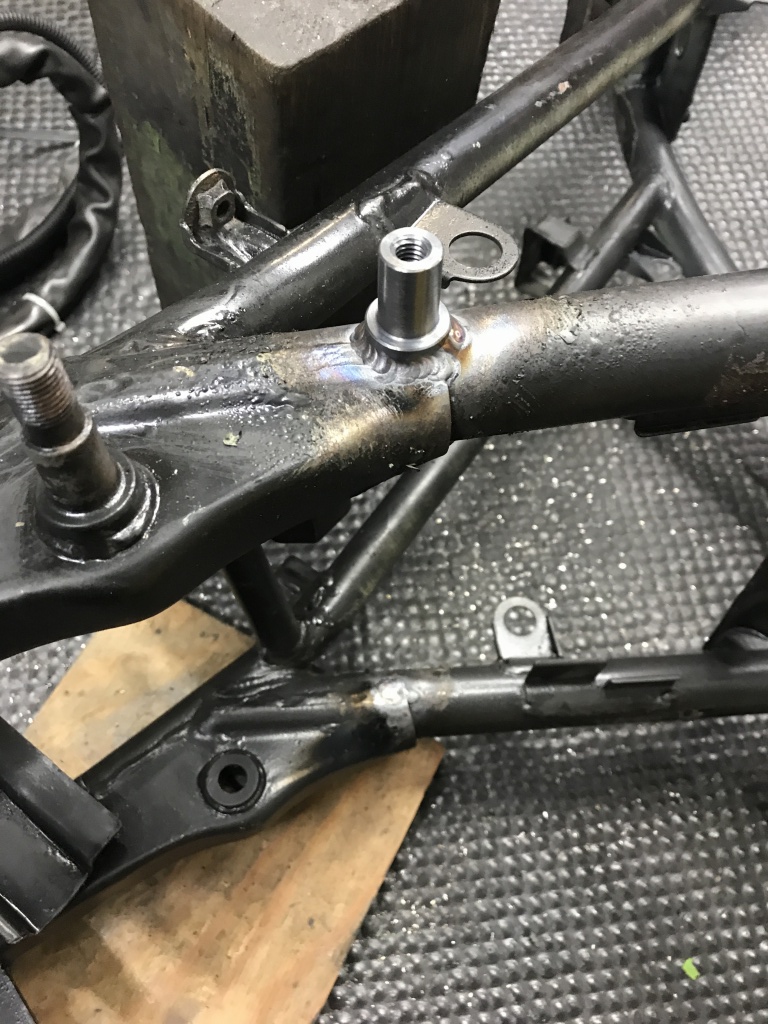

溶接後はこちら。



合わせてエンドプレートのクラックも溶接で補修します。



両側にあったクラックの溶接後はこちら。



フレームの加工はこれで終了。

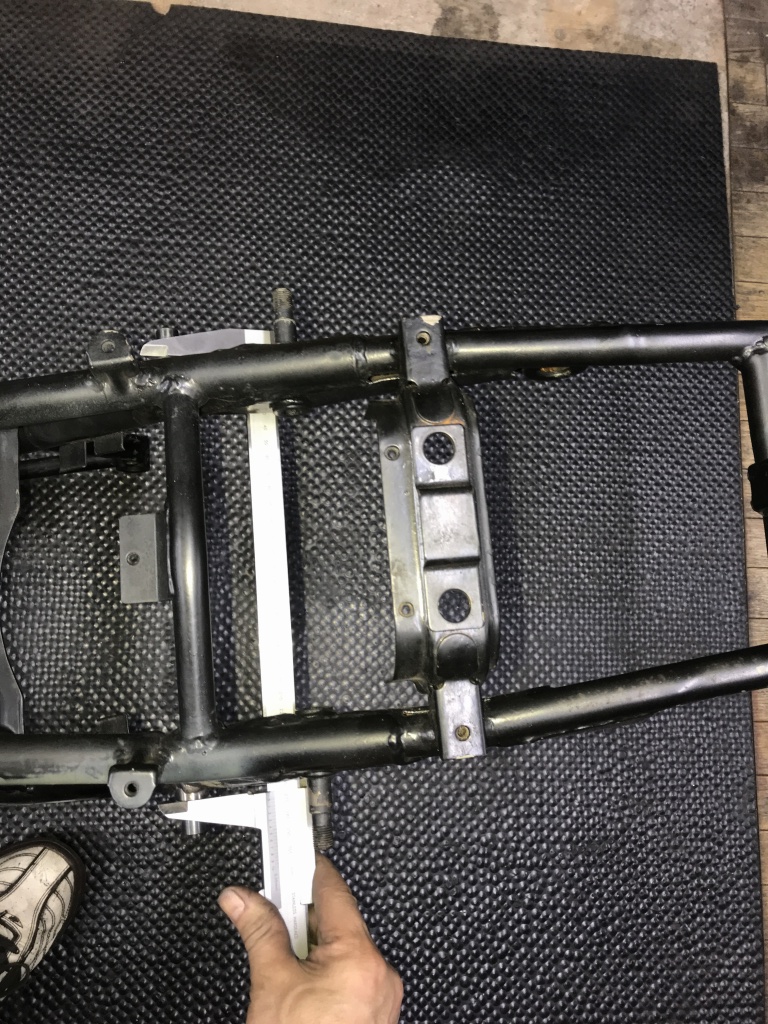

サス受けの左右スパンは、片側10ミリずつ外側に出ます。



それに合わせてスイングアーム側のサス受けの幅も改修します。スイングアームはPMC製の鉄ワイドタイプですが、サス受けの幅は元々5ミリ広く作ってありますが、それを更に5ミリ広げます。



サス受けのエンドプレートを切断します。

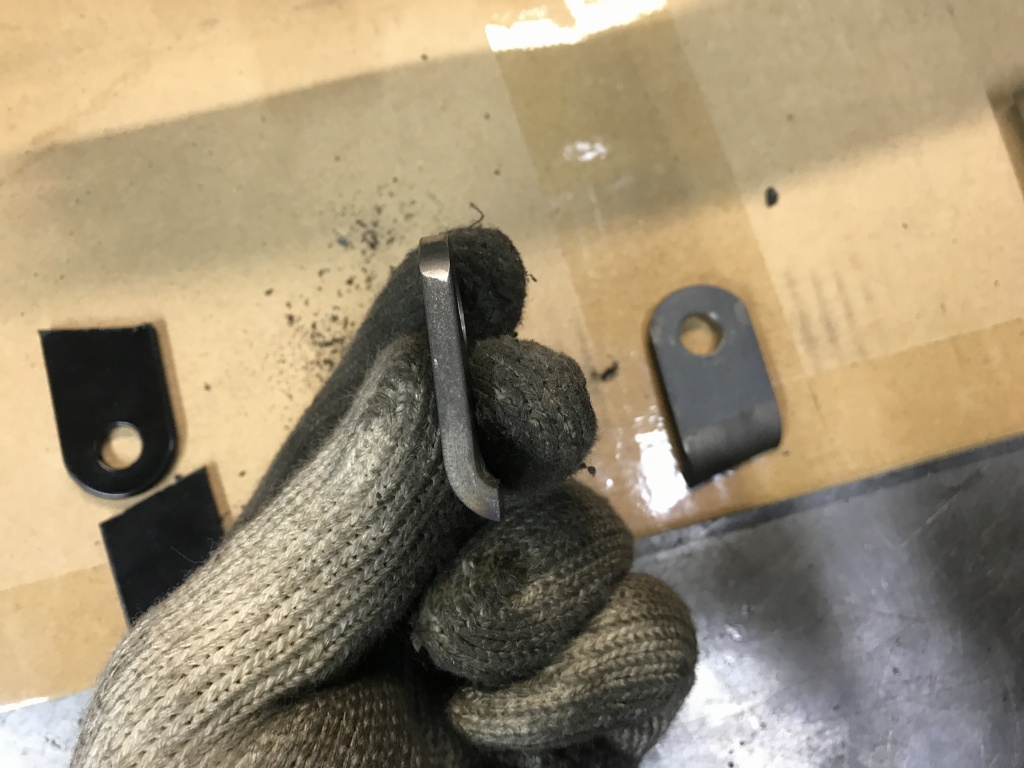

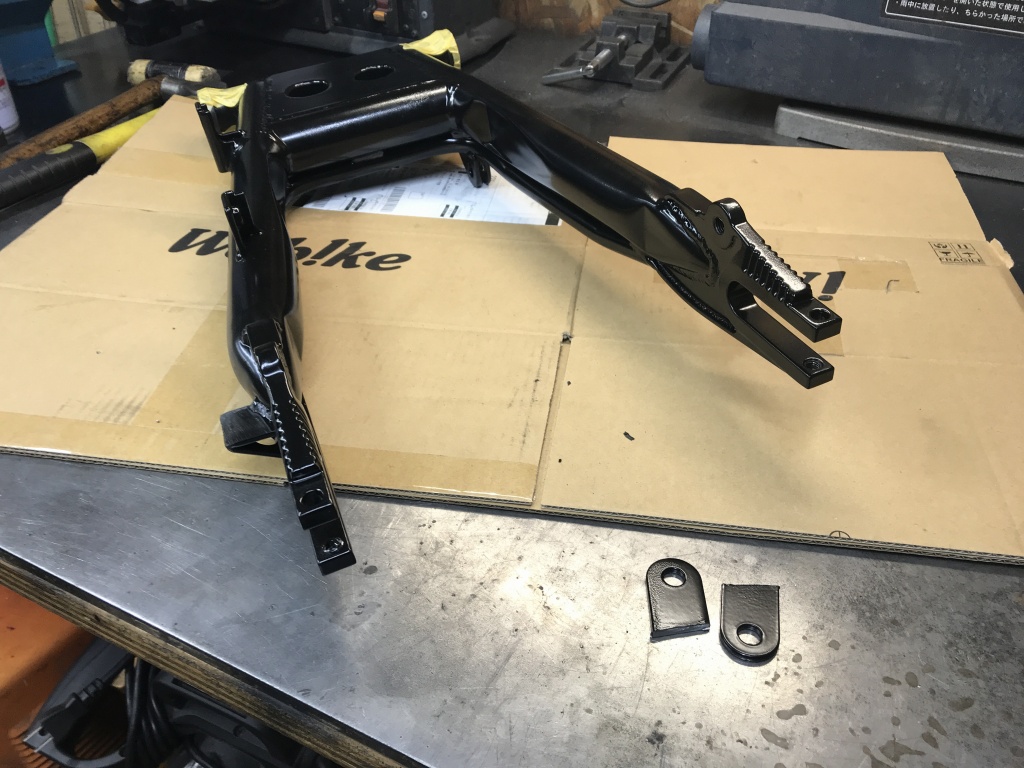

5ミリオフセットするように新しいエンドプレートを製作します。

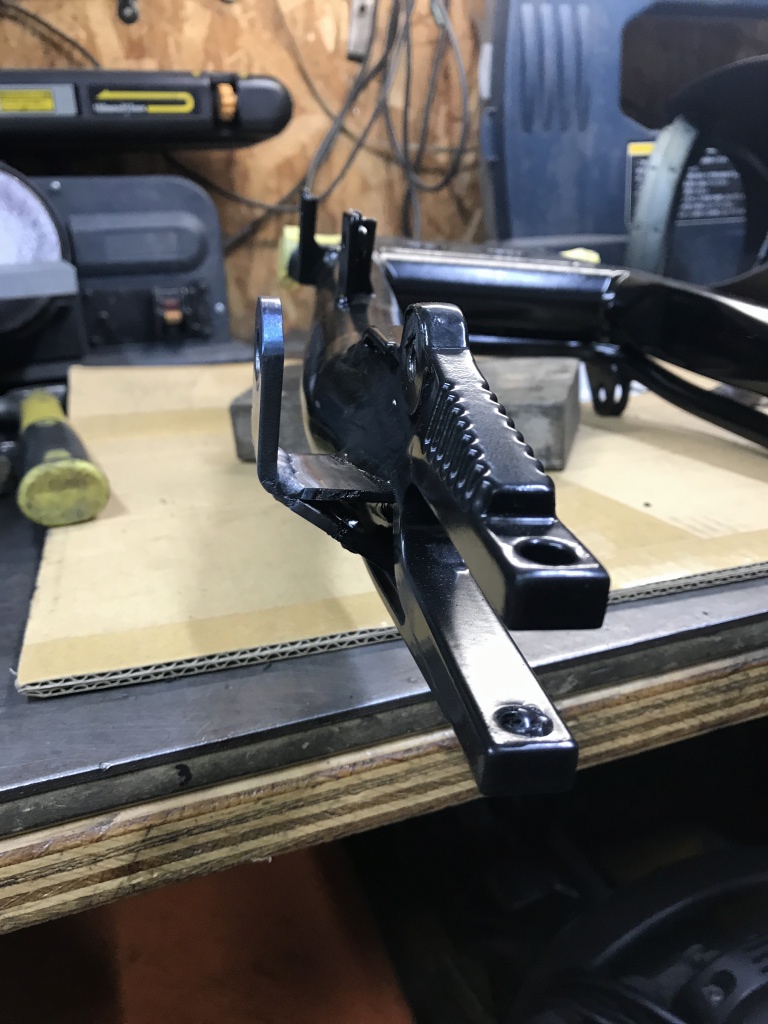

長さ30ミリのカラーを入れてプレートを固定します。



プレートの上下を溶接して完成です。

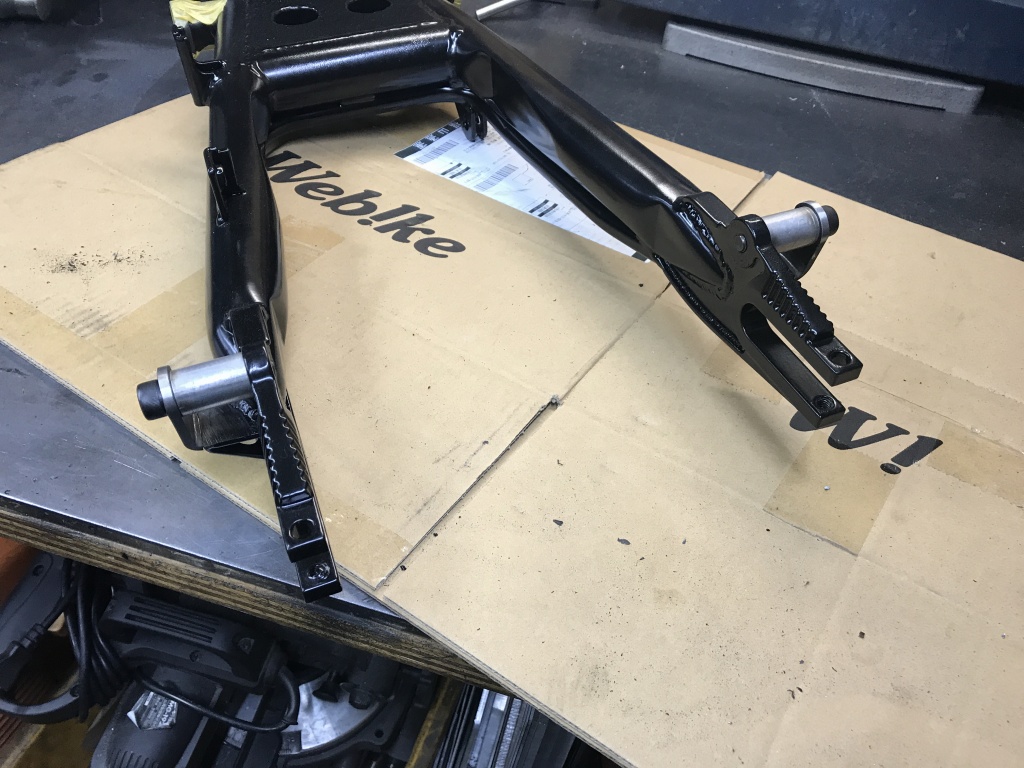

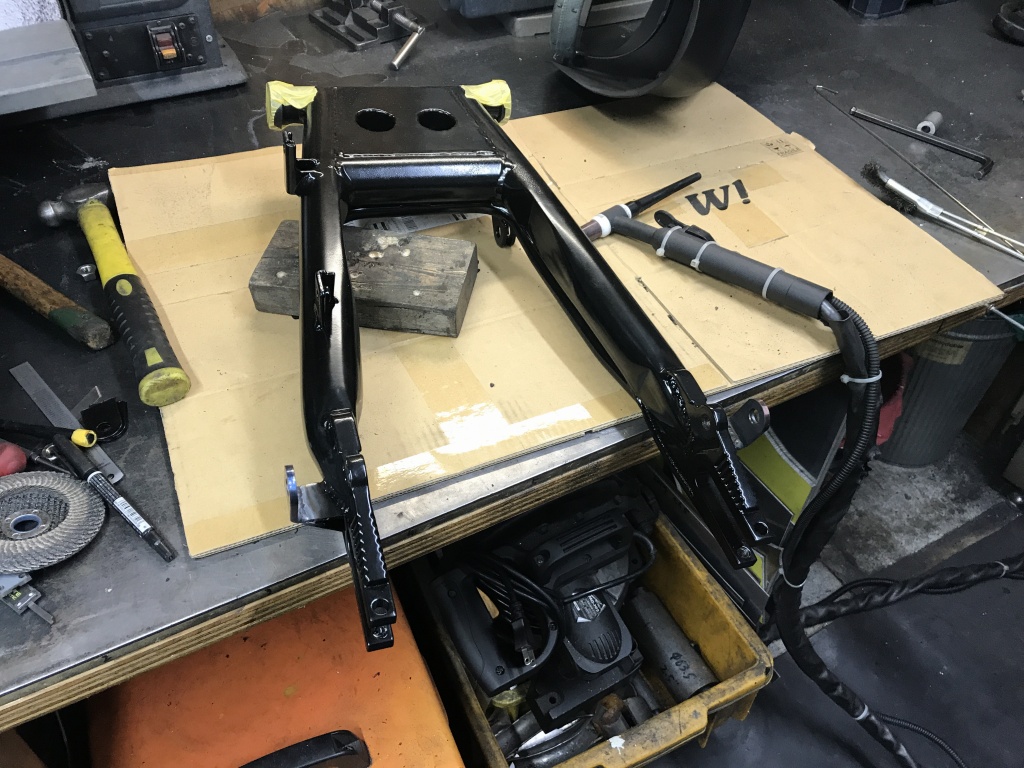

溶接後はこちら。両側とも加工しています。



このあとスタンドフックを取り付けます。
