Z1000Mk2 K.Hi様 バックステップボス溶接



今回のカスタムで使用する小物を製作します。主にステップ周りとスピードメーター取出し関係です。

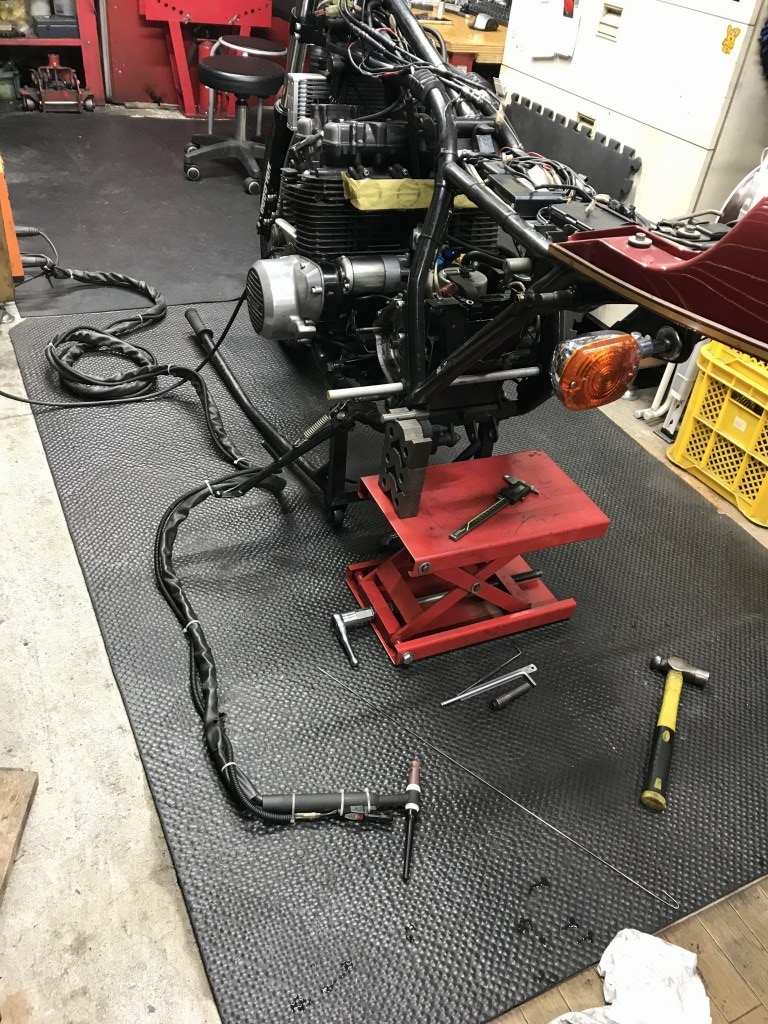

ステップはワークスバックステップVer.2に変更します。ステップはフレーム直付けになるので、ボスをフレームに溶接します。作業はスイングアームまでを外して行います。

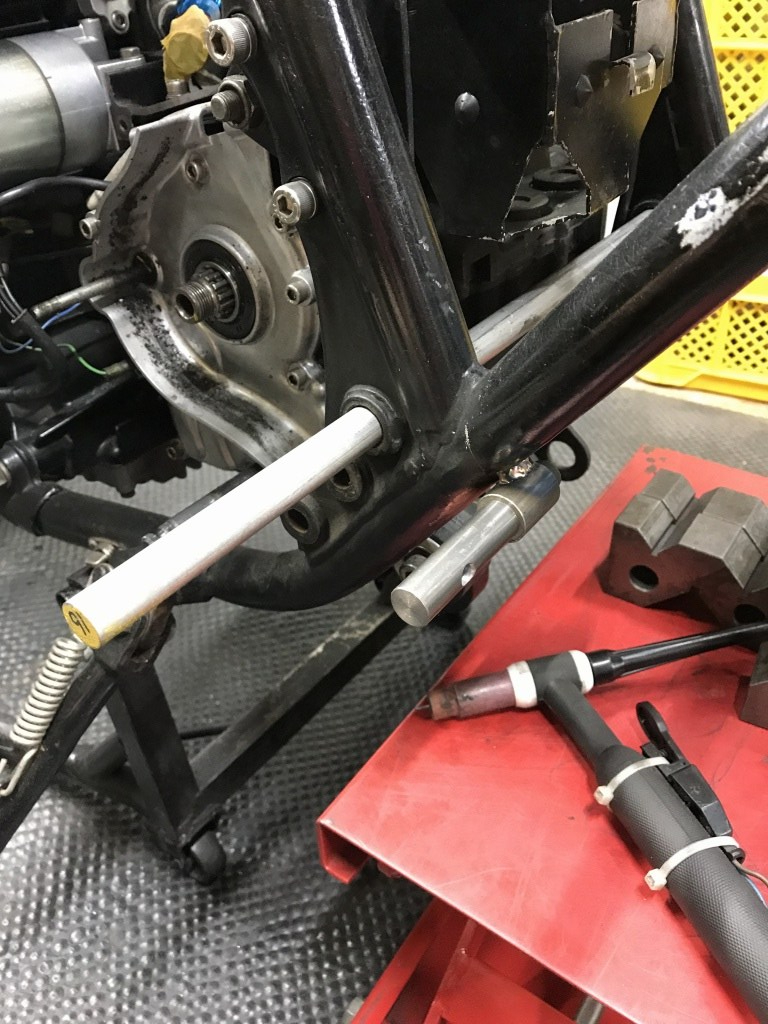

先ず、所定の位置に片側のボスを溶接します。

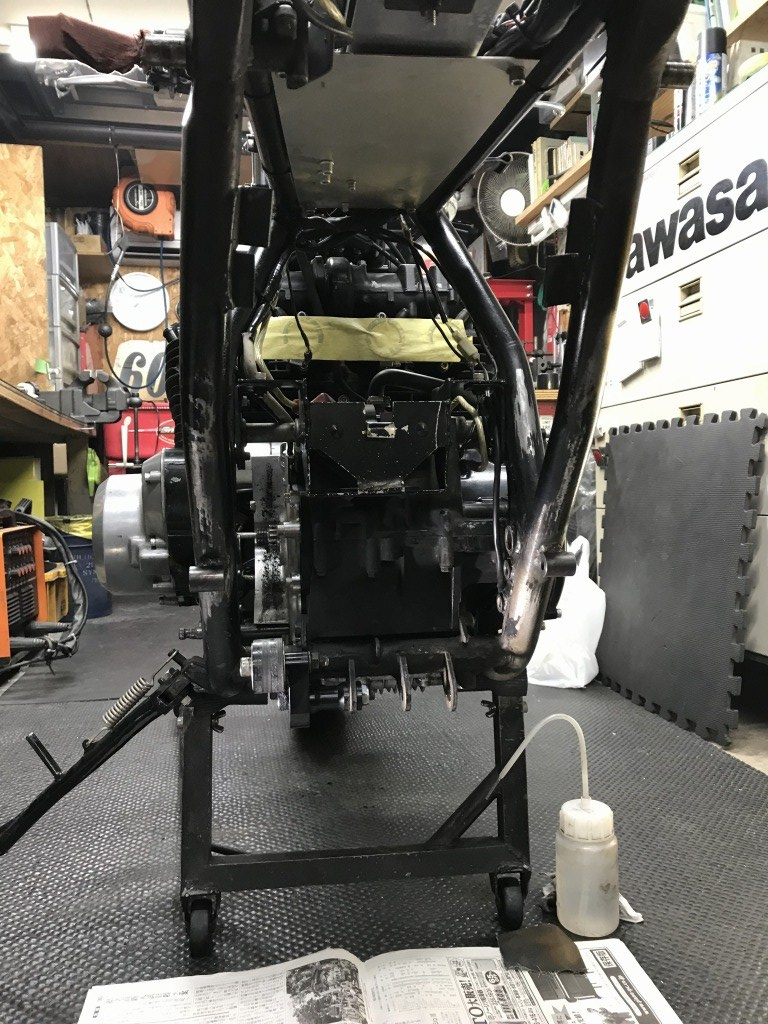

スイングアームピボットに通したシャフトを基準に平行に溶接します。

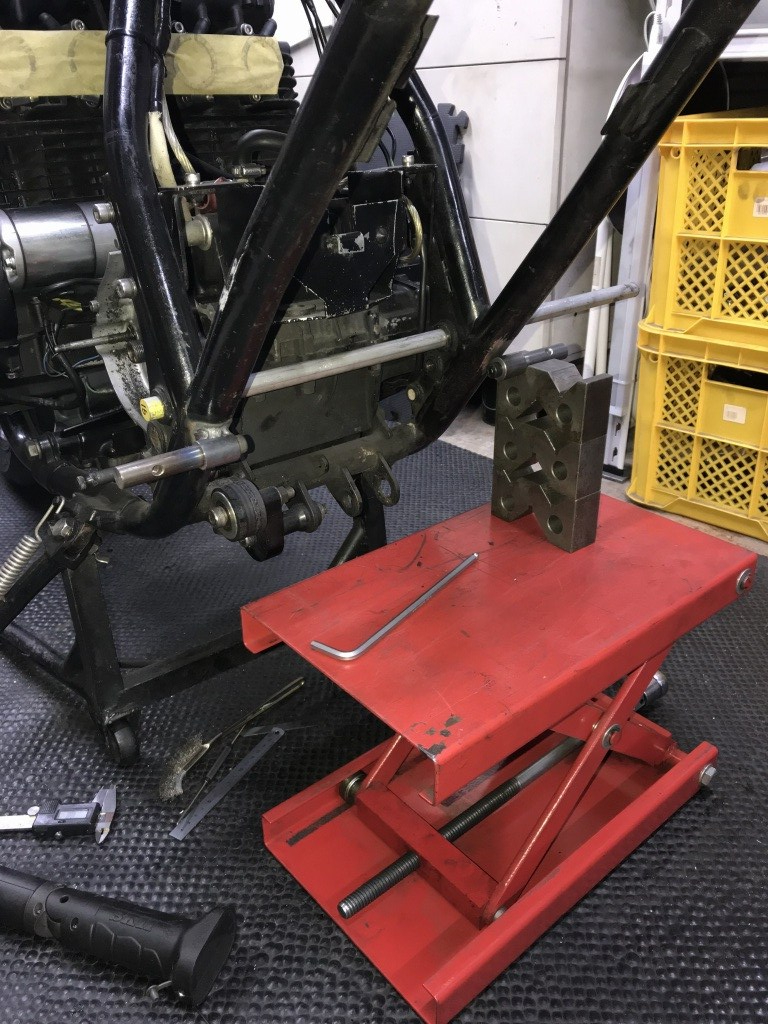

続いて、同じ高さに反対側にもボスを溶接します。



溶接個所周辺をペーパーで均します。サビが出ていたので、広範囲に下地処理します。

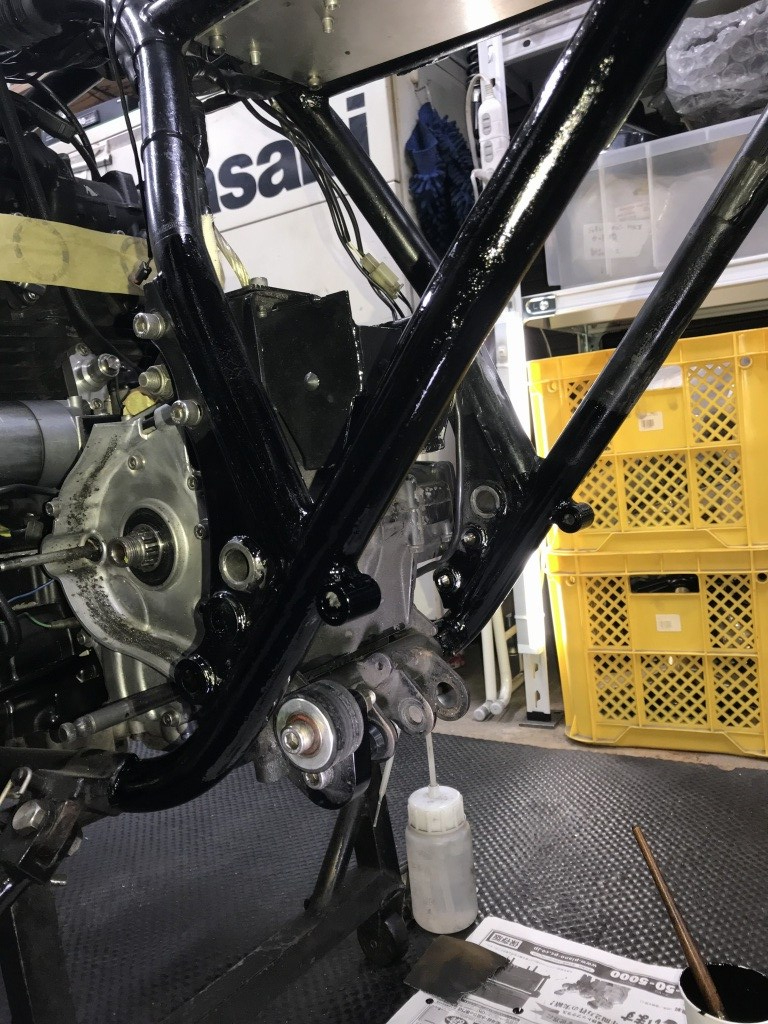

刷毛塗りします。

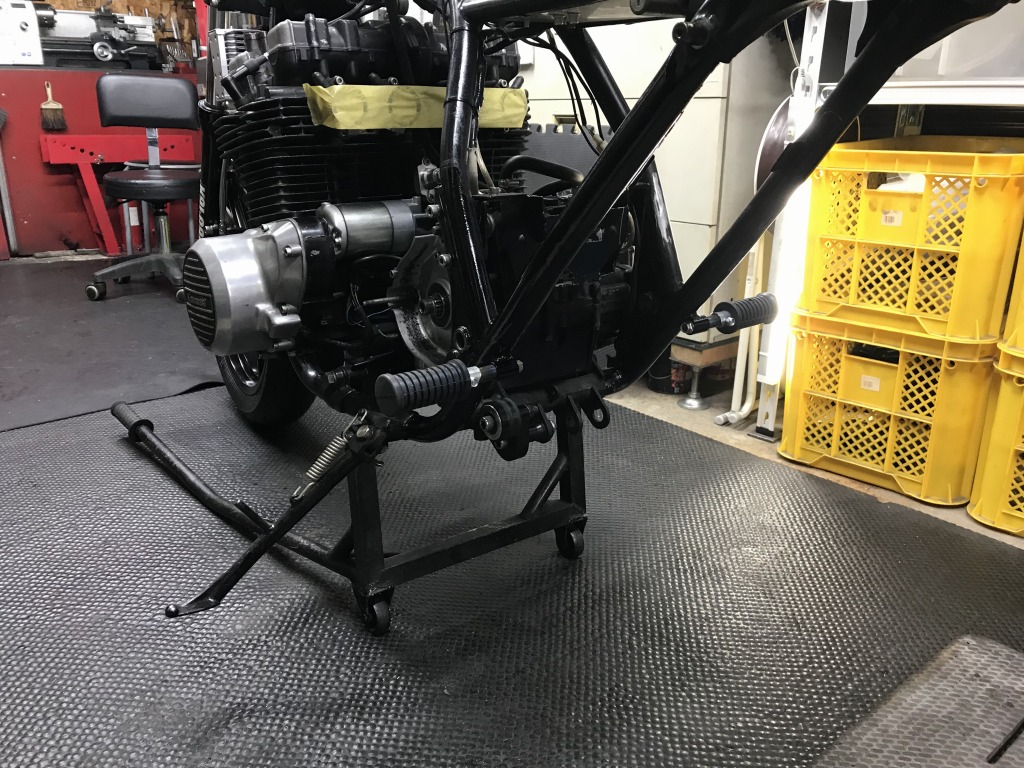

ステップを仮付けしてみます。
