Z1000Mk2 K.Hi様 フロントフェンダー周りの修正



フェンダーの取り付け部分が狭く加工してあったので不審に思いましたが、フォークがZ1000A用であるためでした。



スポークホイール車用はフェンダー取付ボスが長いのです。Mk2用はフェンダーが広い分ここが短いので修正します。タイヤとの干渉も楽になります。

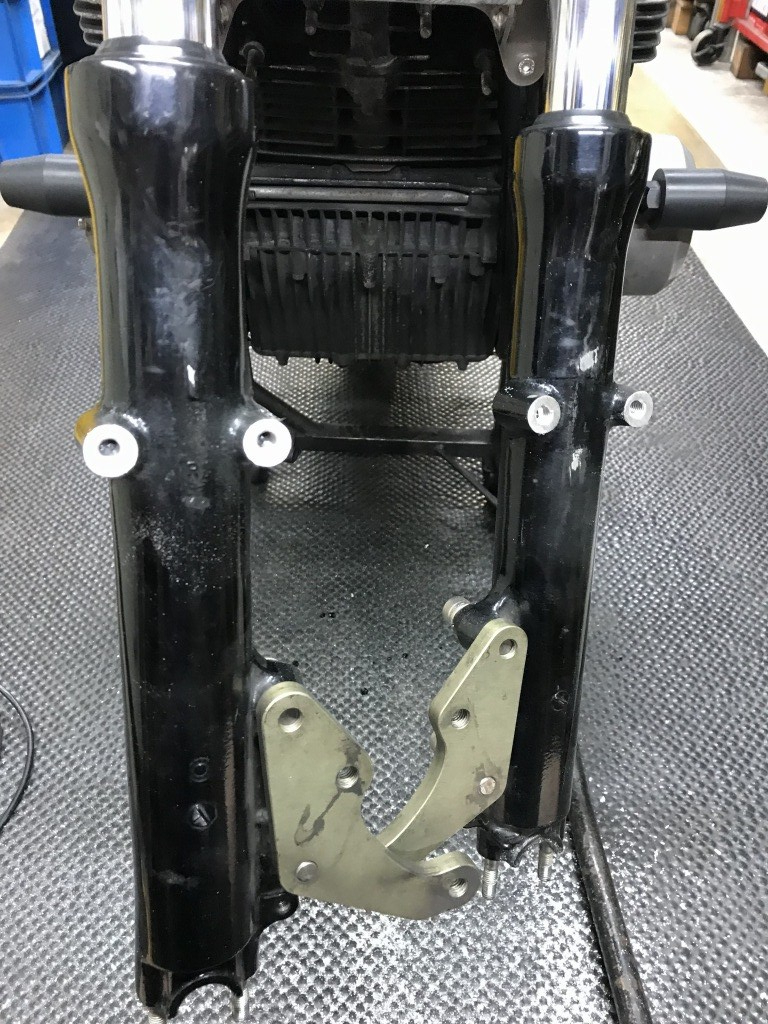

4ヶ所のボスの先端を4ミリほど短く削ります。

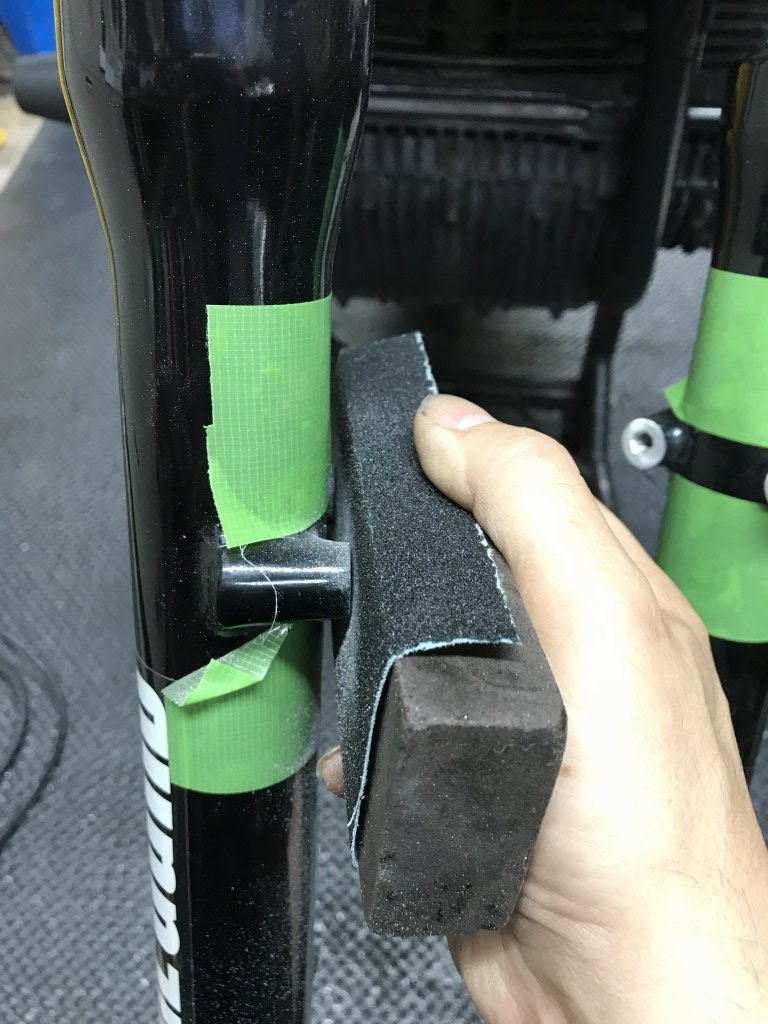

直角で平面になるよう、当て板を使って研磨します。



新品のMk2フェンダーを仮付けして確認します。



もともとフェンダーとフォークの間にブレーキホースが通してありましたが、本来はこのようにほとんど隙間がありません。

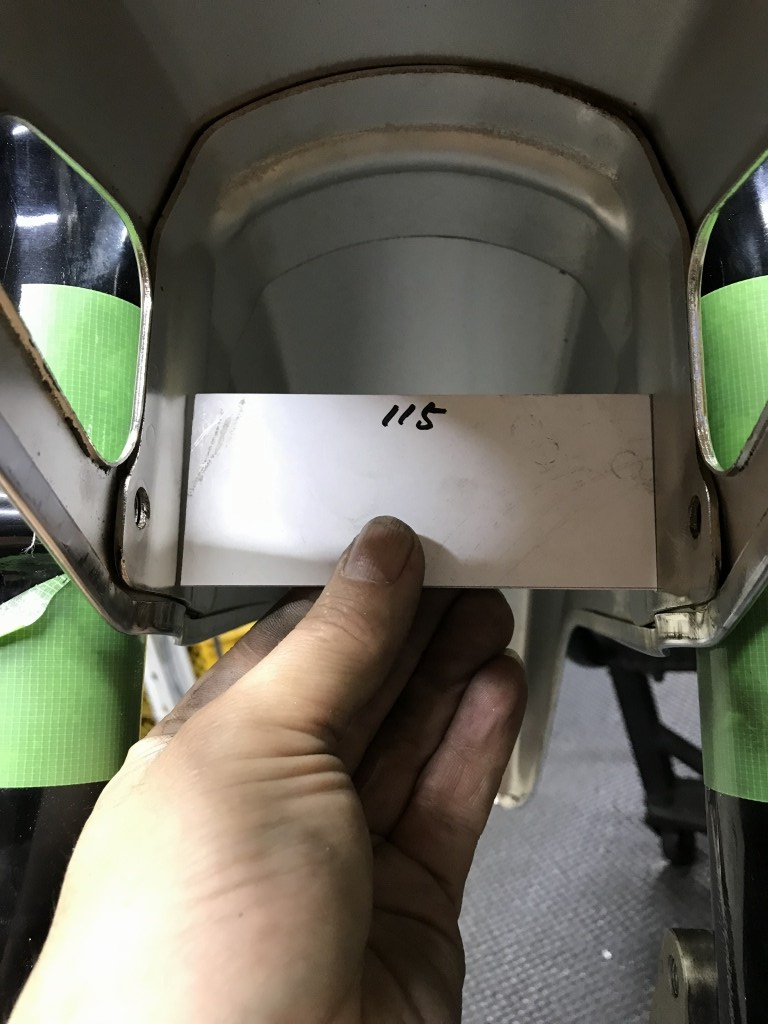

110タイヤとの干渉をチェックします。余裕をもって115ミリのゲージでみると、ギリギリですね。

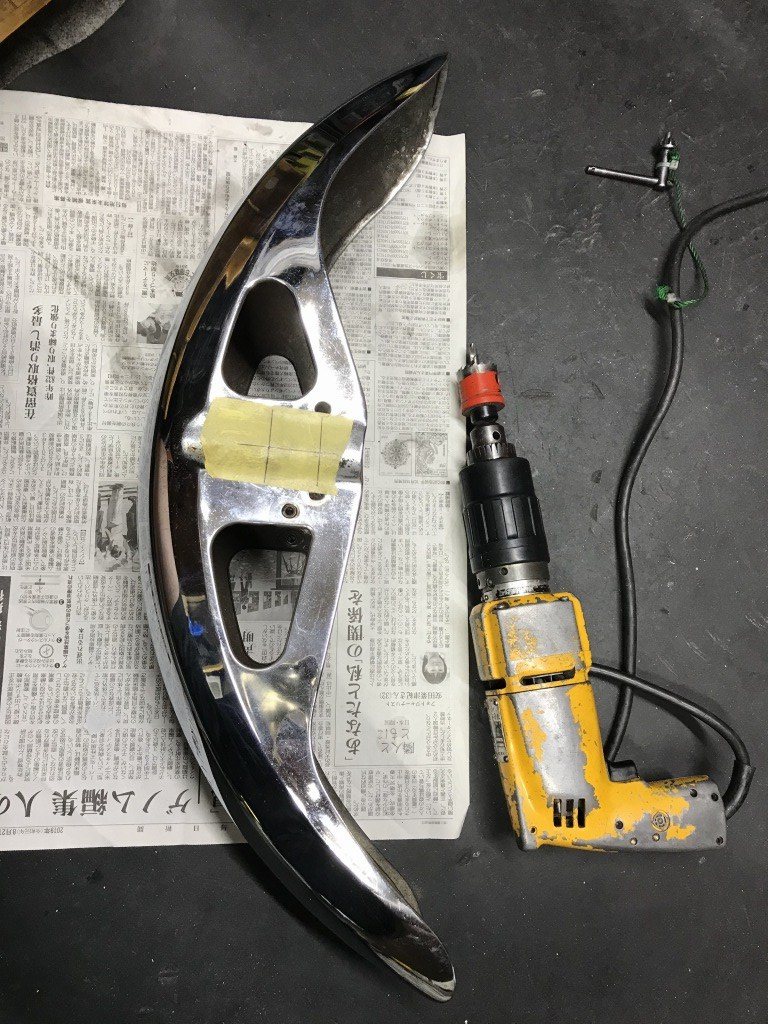

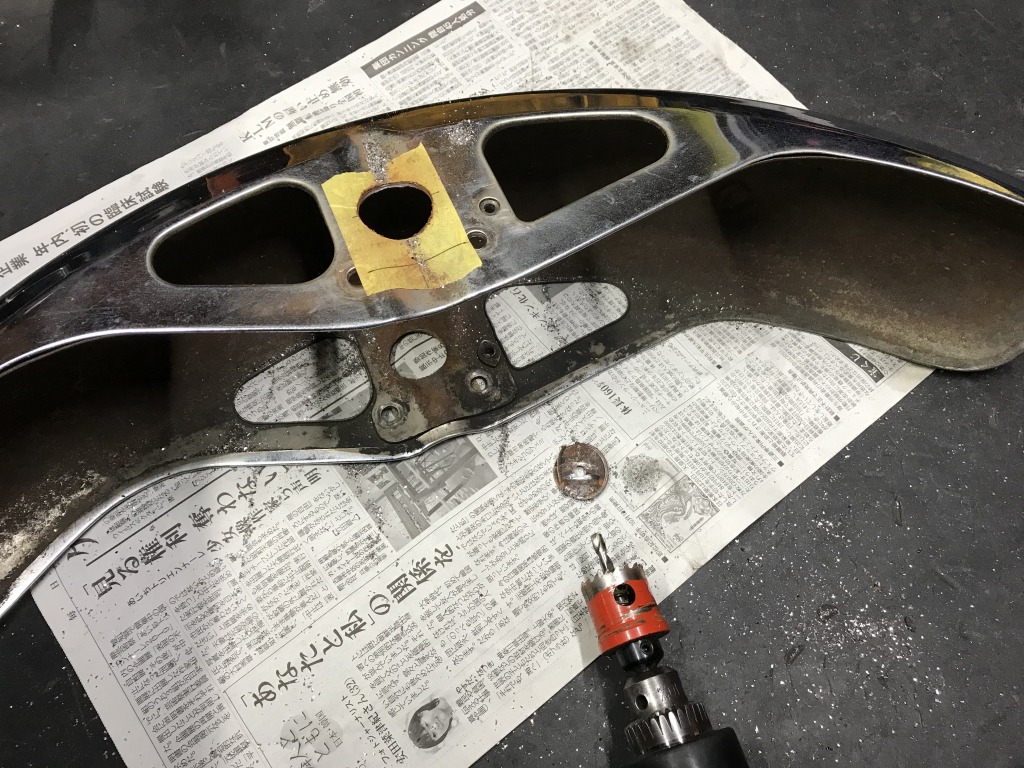

元のフェンダーにはタイヤとの干渉防止のため、タイヤのエッジと同じ位置に穴開けします。



両側共穴開けし、バリ取りします。

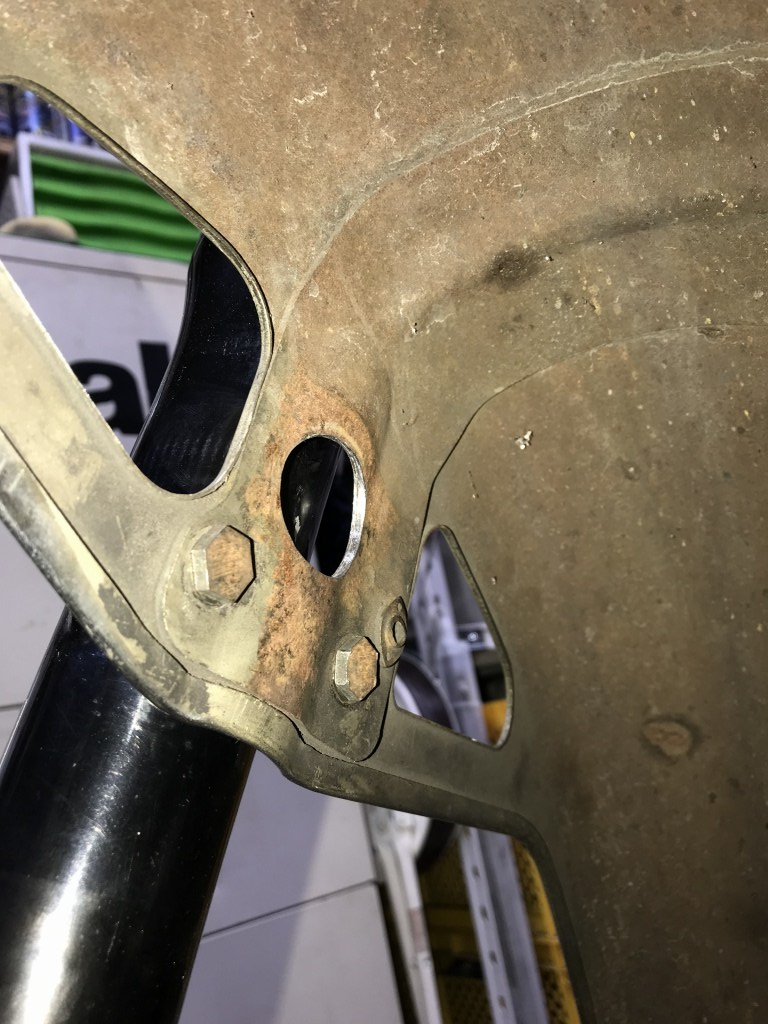

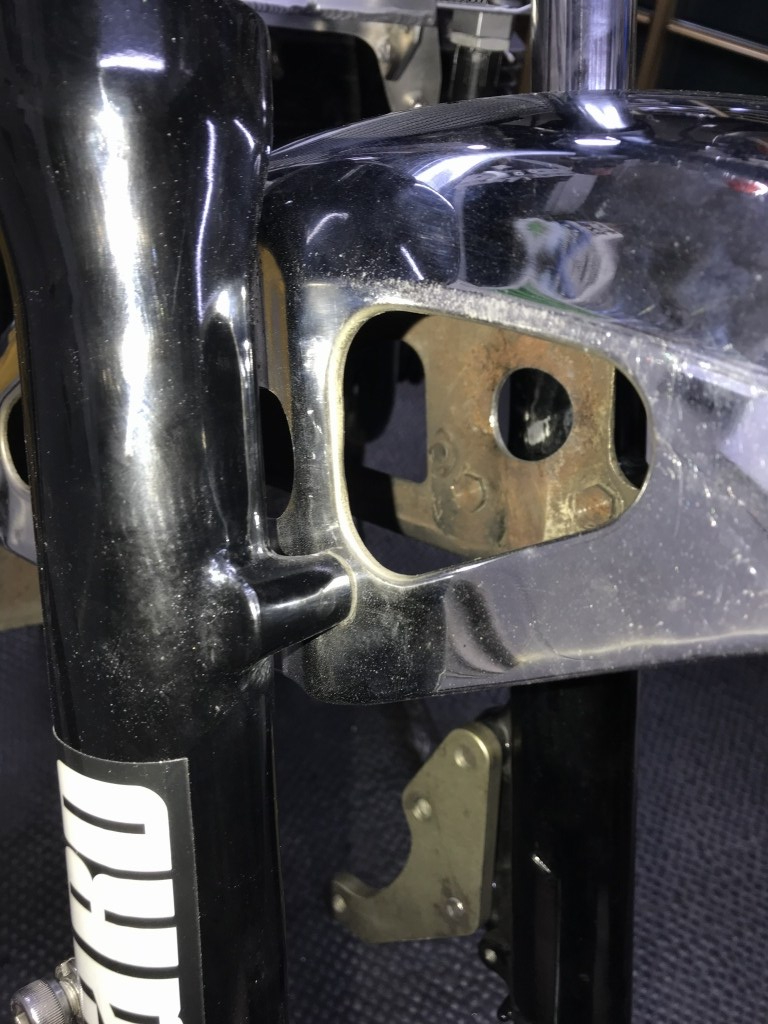

仮付けして確認します。内側から見るとこんな感じ。



外から見るとこんな感じ。

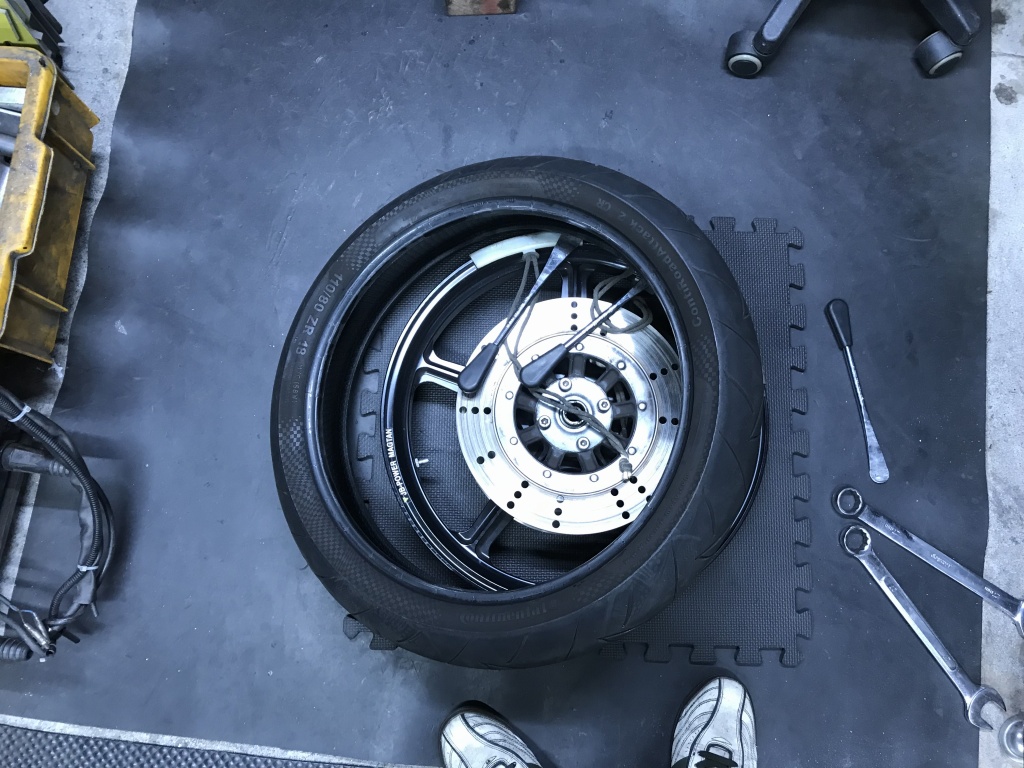

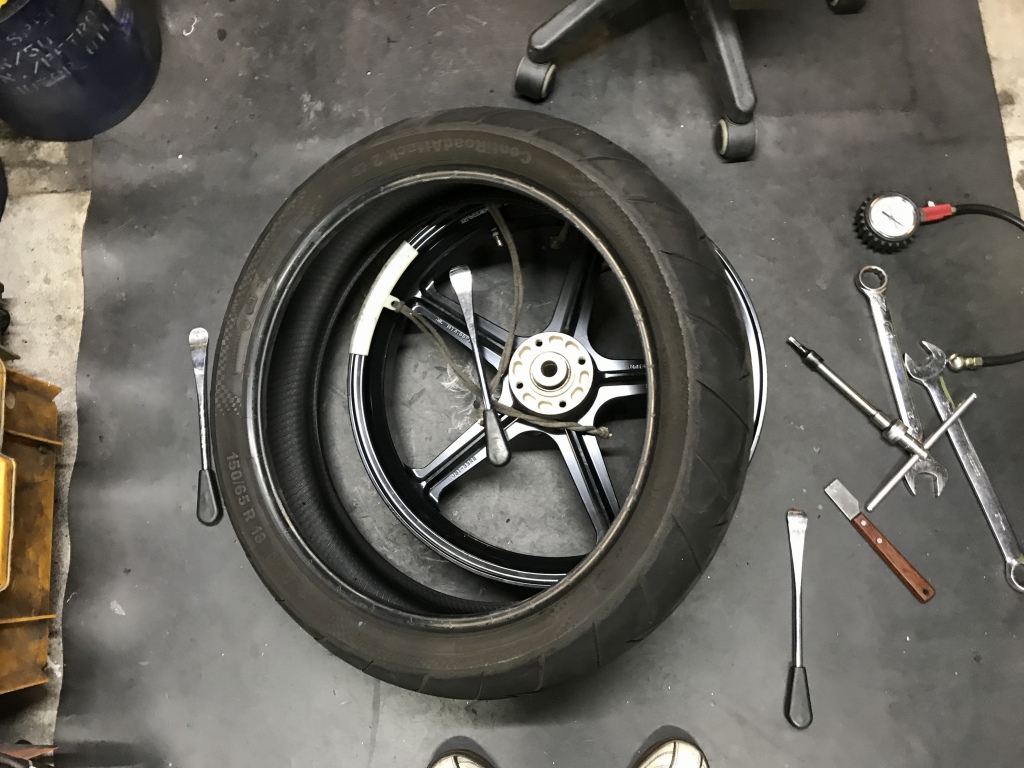

タイヤは摩耗してきたので新品交換します。

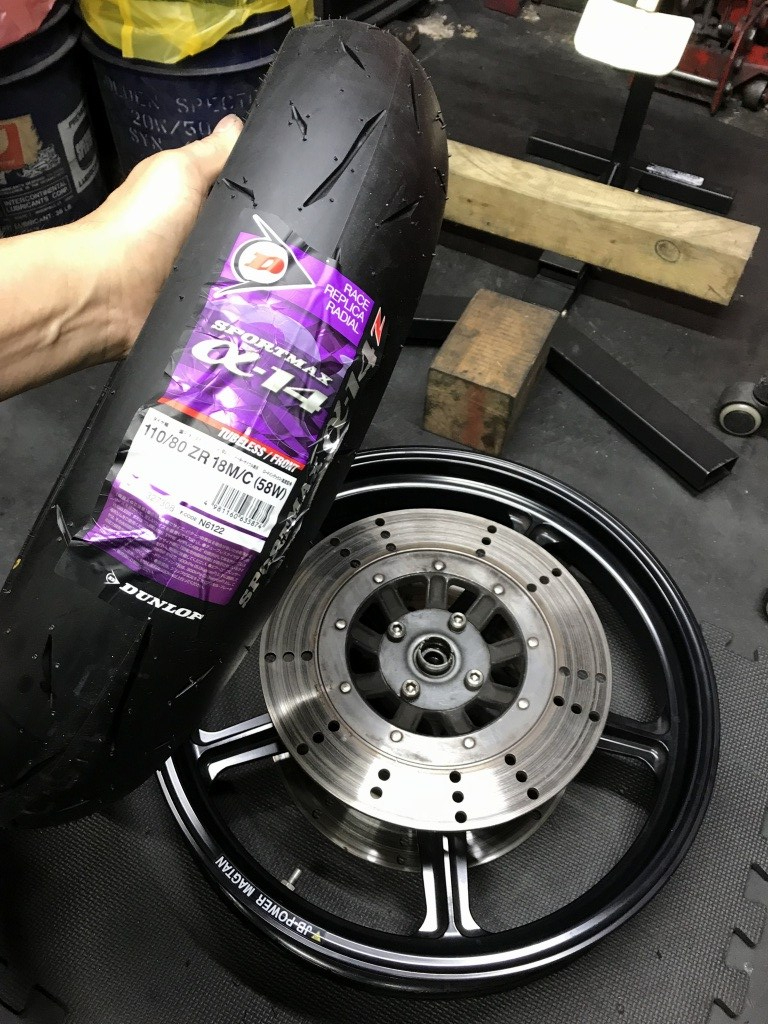

リヤを150/70にしたいので、前後合わせてα14に変更します。

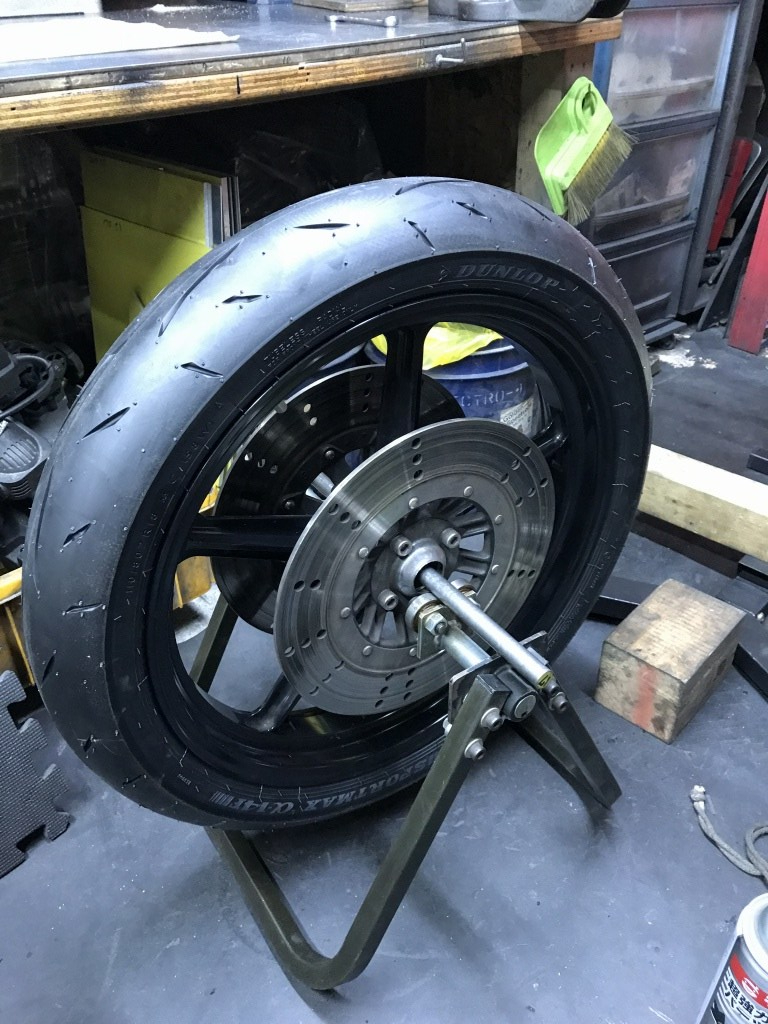

組換え後、バランス取りします。

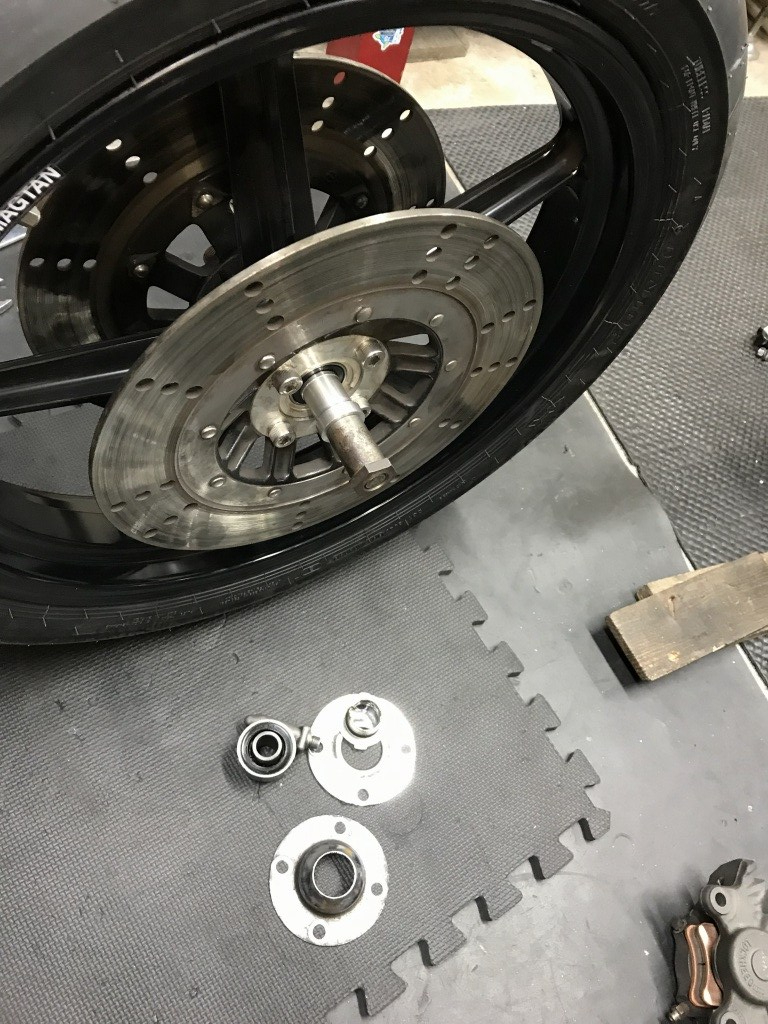

スピードメーターはアウトプットシャフト駆動に変更するので、フロントアクスルからは外してカラーに置き換えます。



取り付けるとこんな感じ。

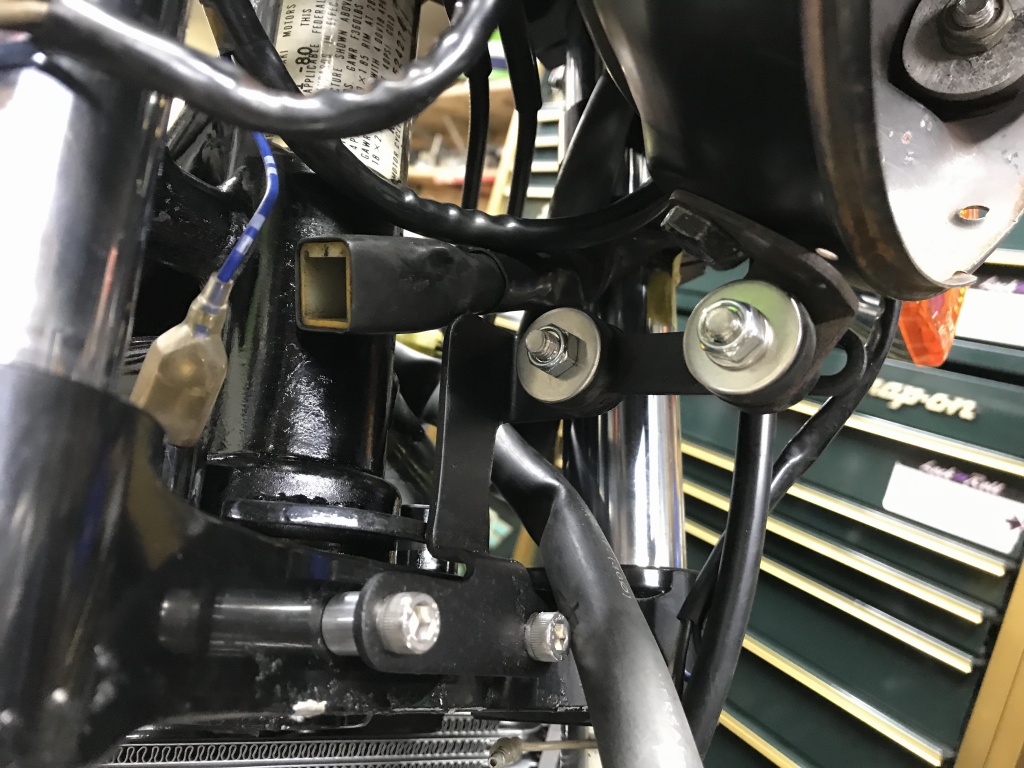

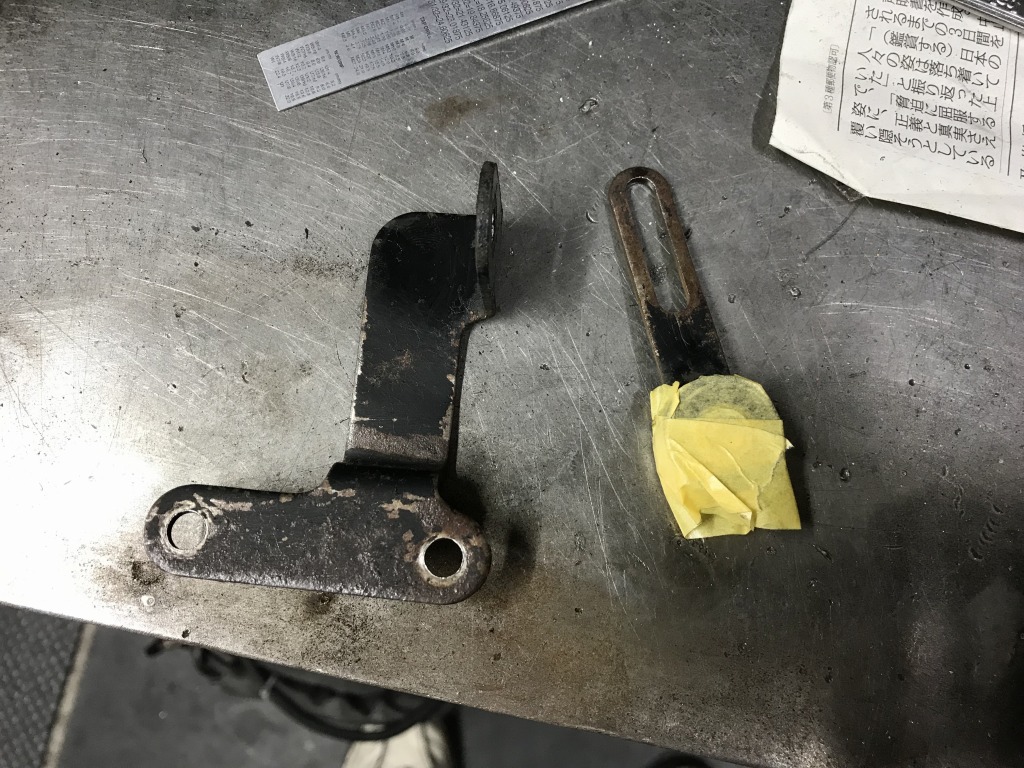

ヘッドライトステーは曲がりを修正し、サビが酷いので塗装しておきます。



ネジ類も新調し、取り付けます。

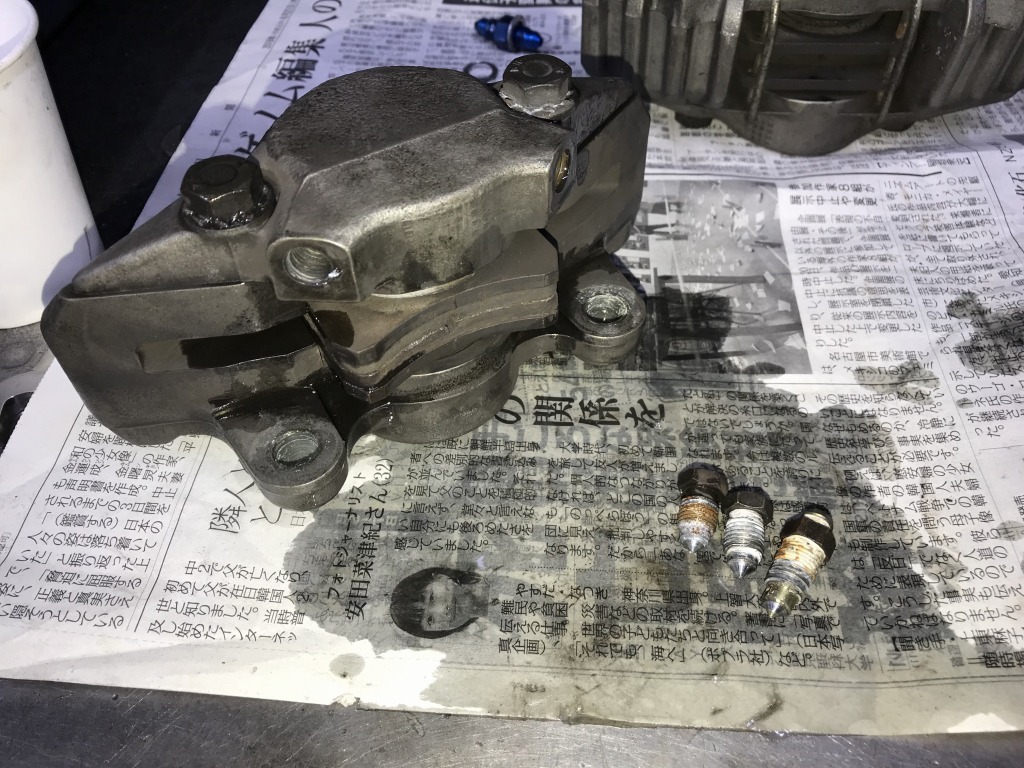

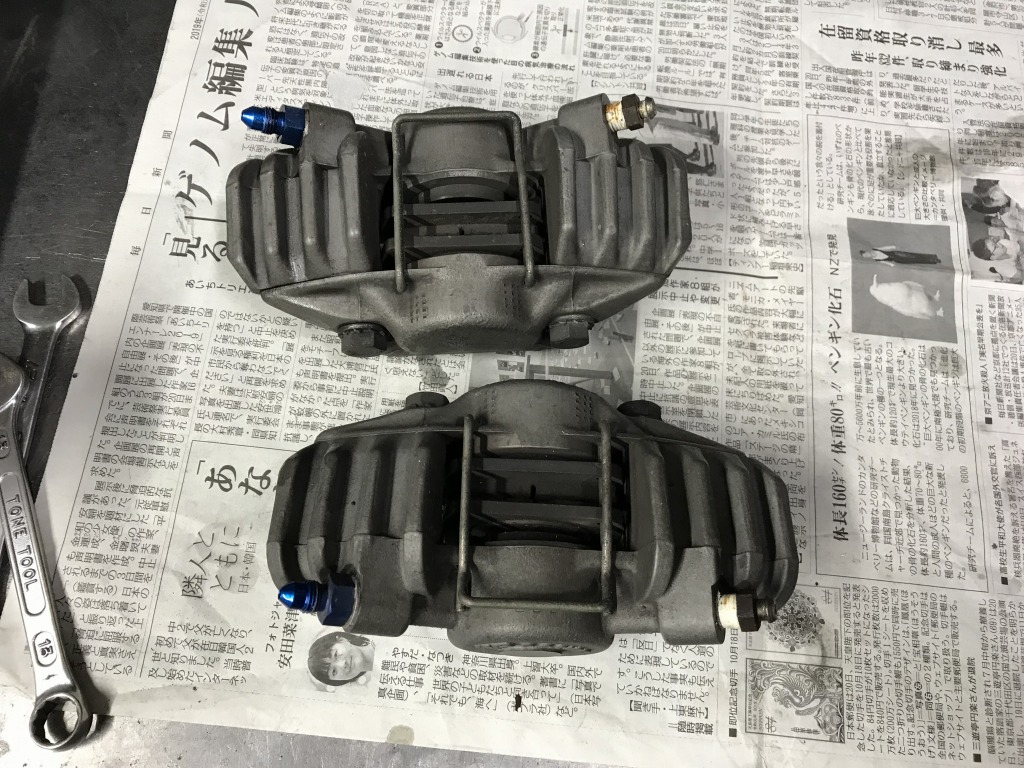

フロントキャリパーは、ブリーザーの位置が適切でないので一旦外します。



ストレートネジ部に巻かれているシールテープは不要なので取り除きます。

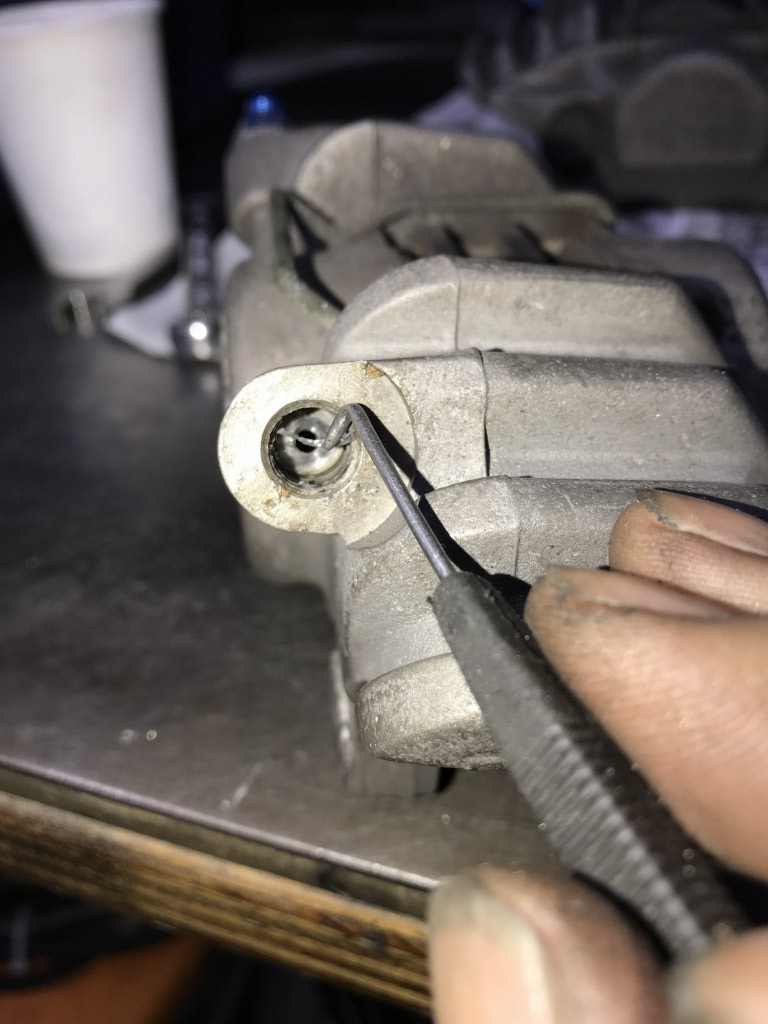

雌ネジ内部に残ったシールテープのカスも取り除きます。

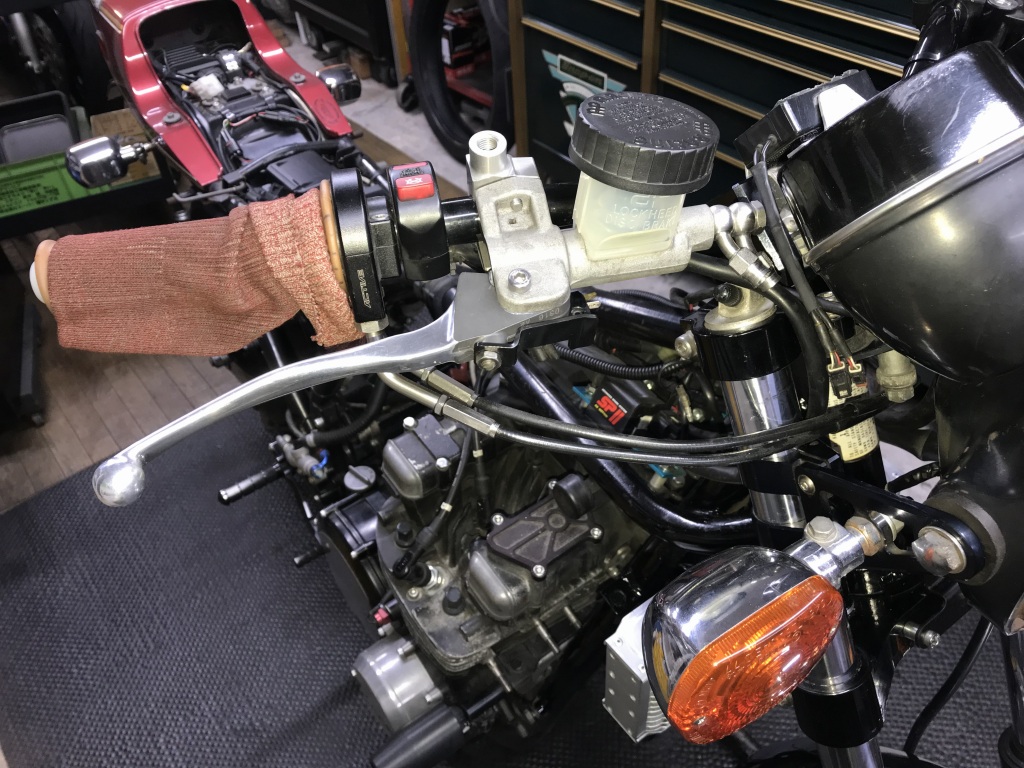

フロントマスターはAP製に仕様変更します。

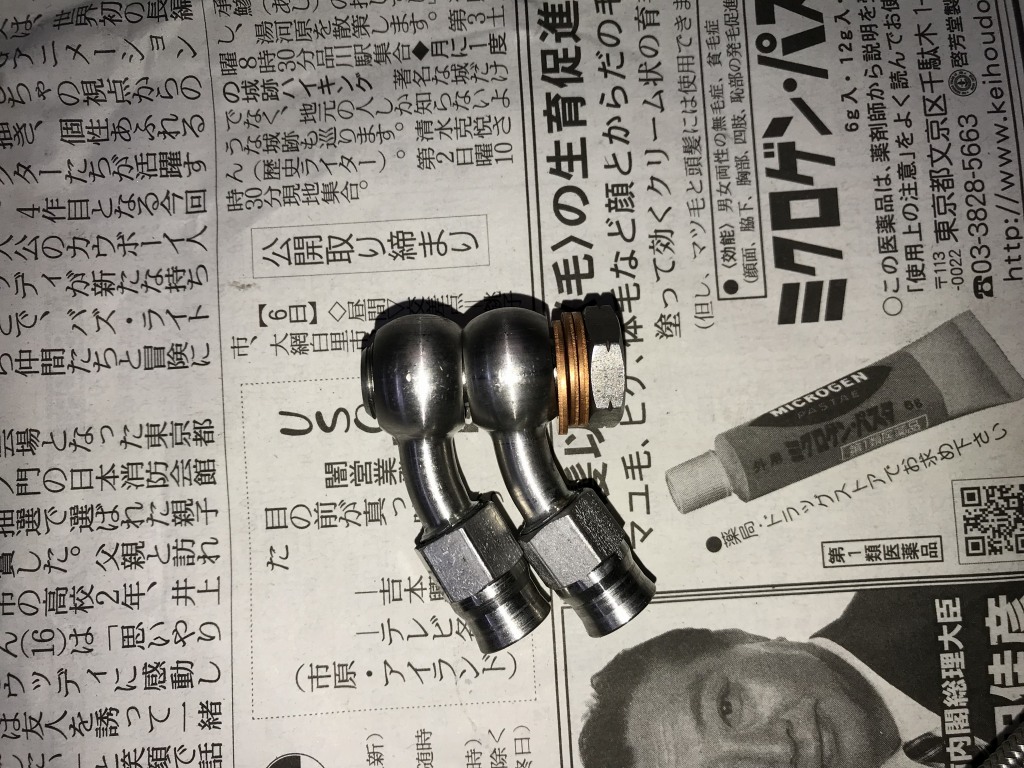

付属していたダブルのバンジョーボルトですが、アールズバンジョーには短いので長い物を手配します。

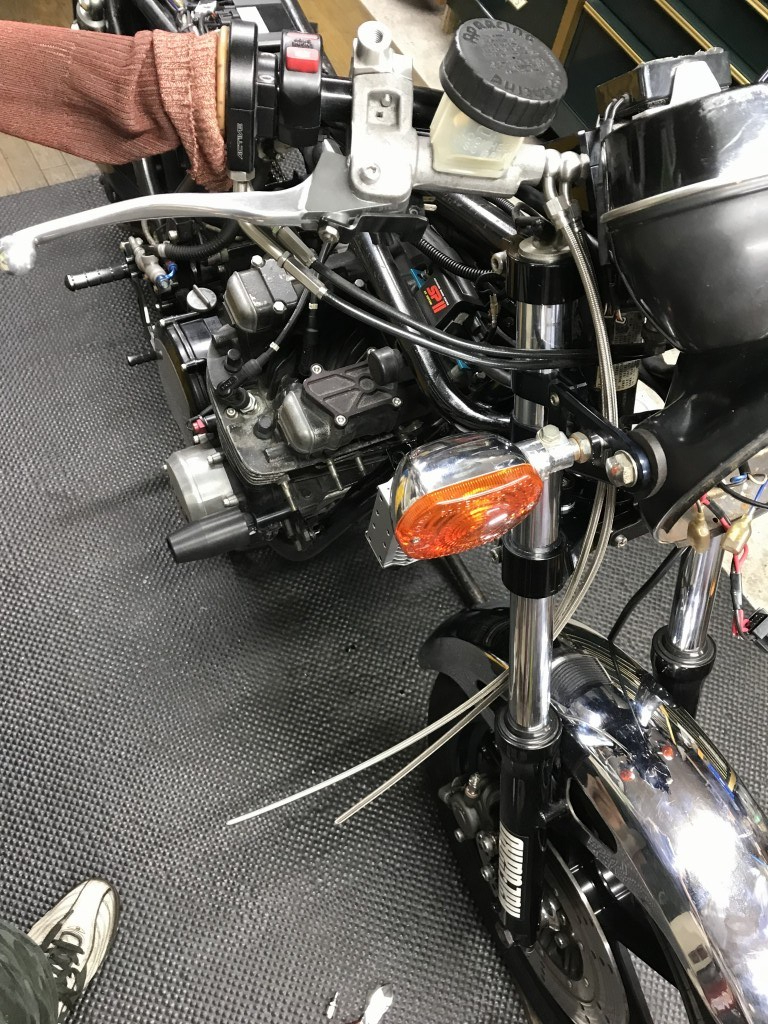

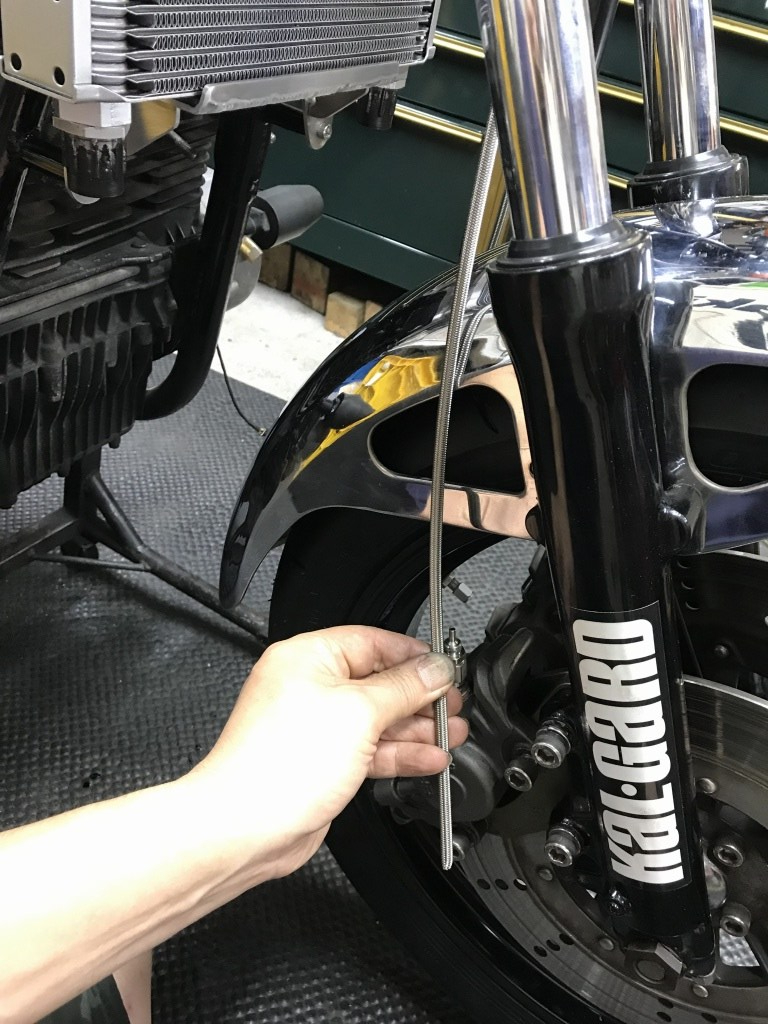

ホースは現車合わせで製作します。先ず、片側のフィッティングを取り付けたホースをセットします。



ホースのルートを決め、キャリパーまでの長さを決めてカットします。

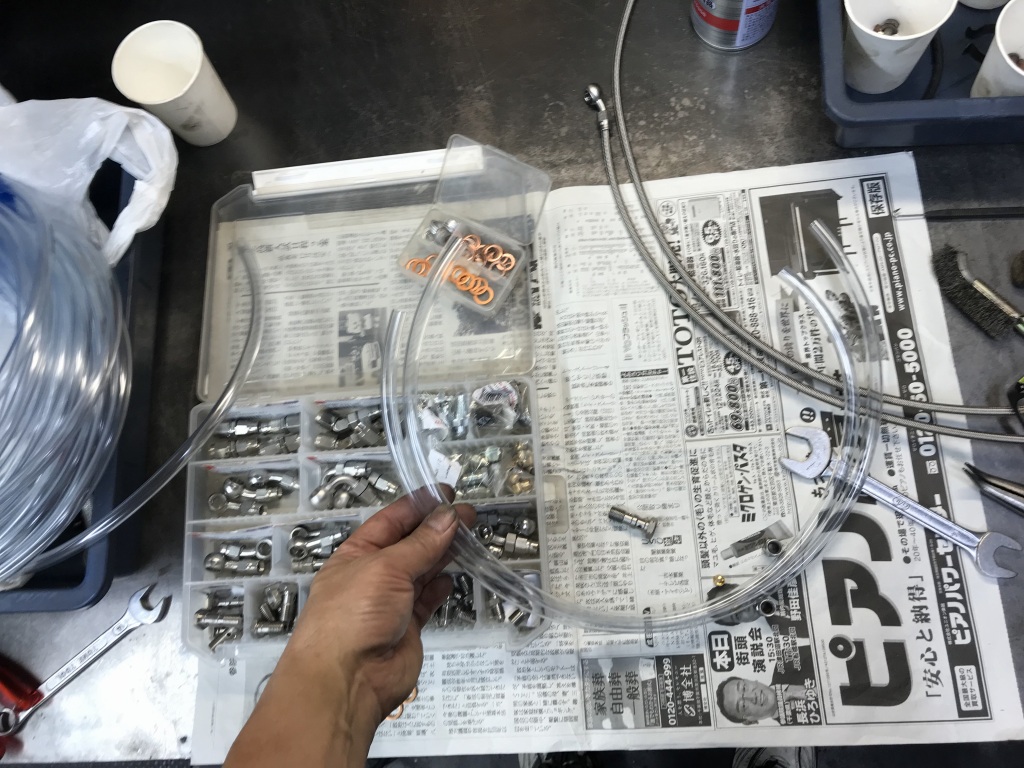

ホースを外して残りを組み立てます。ビニールホースを通して当時風の仕上げとします。

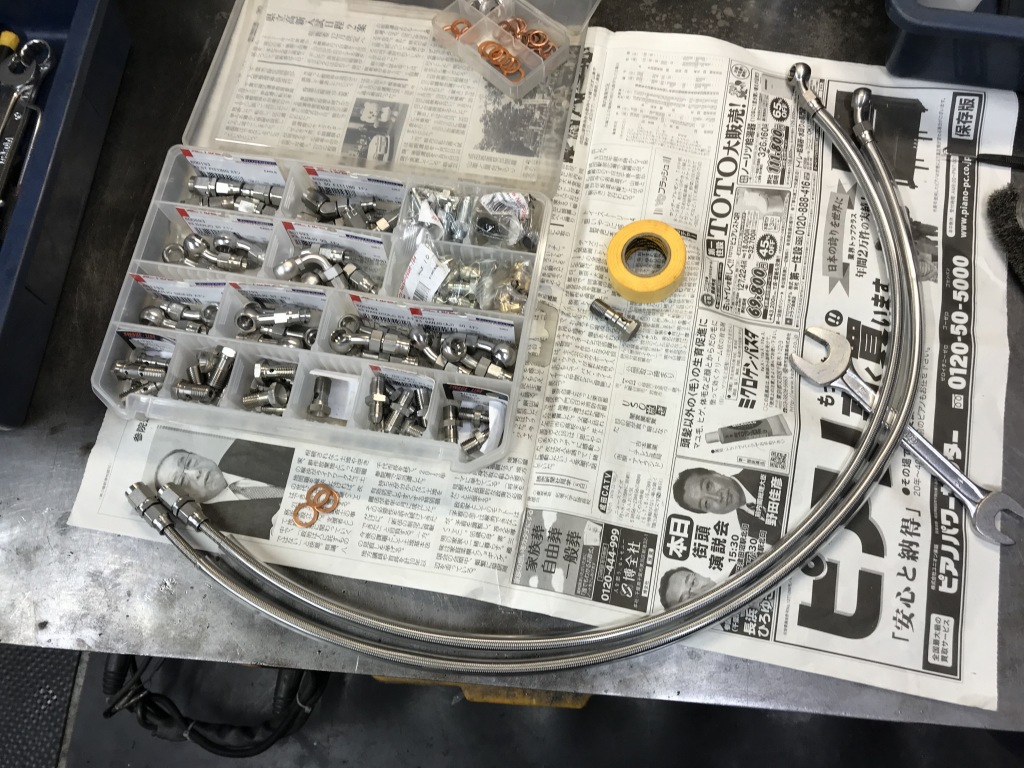

ブレーキホースが完成しました。フィッティング類は半永久的に使えるステンレス製に変更します。



製作したホースを取り付けます。



リヤタイヤも合わせて交換しておきます。リヤブレーキも小径のものに交換します。

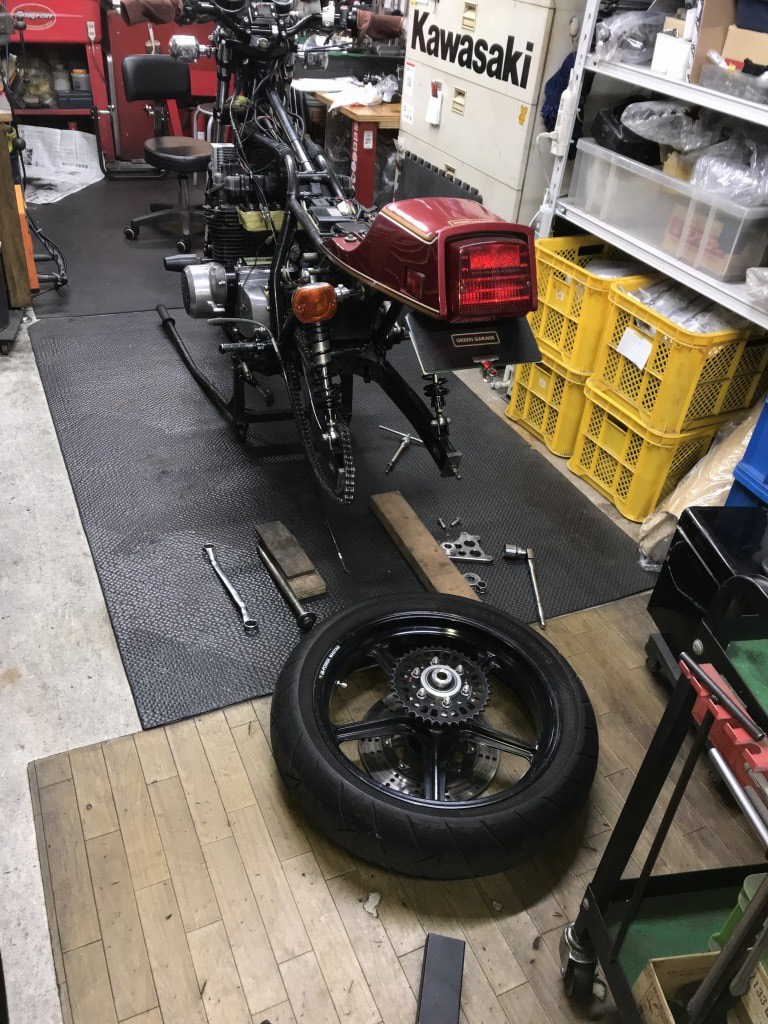

リヤホイールを外します。



ハブダンパーやベアリングは正常です。



リヤローターはサンスタートラッドのφ250ミリを使います。

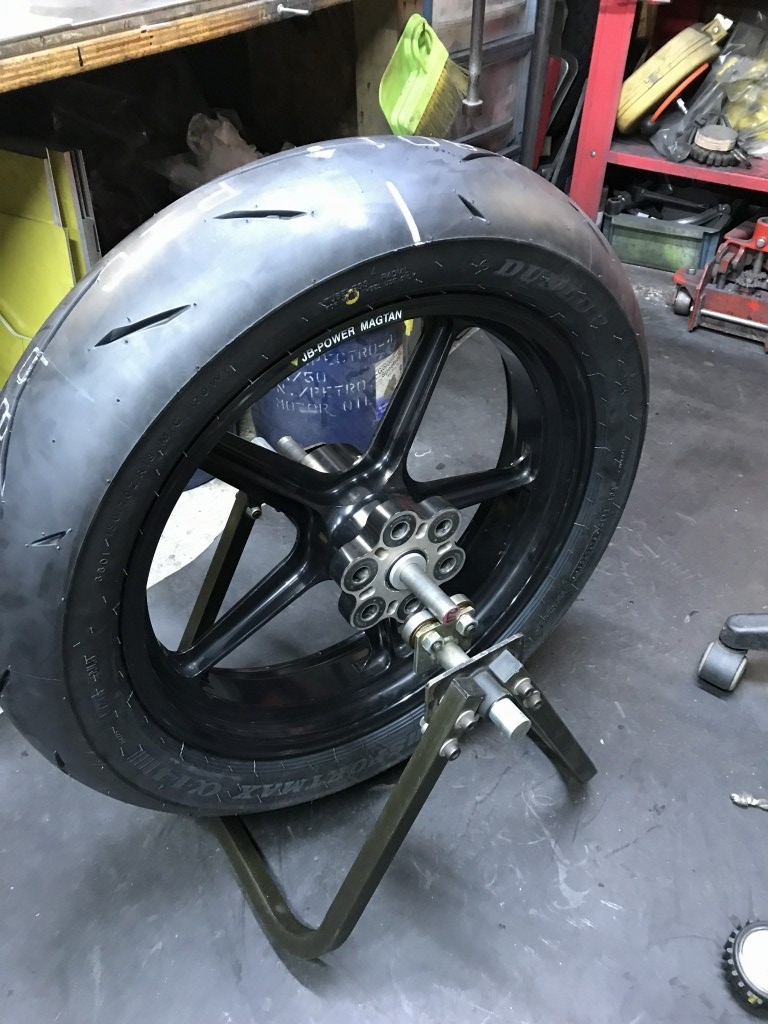

タイヤを交換します。



サイズは当時のスリックタイヤに近い見た目のファットな150/70-18です。

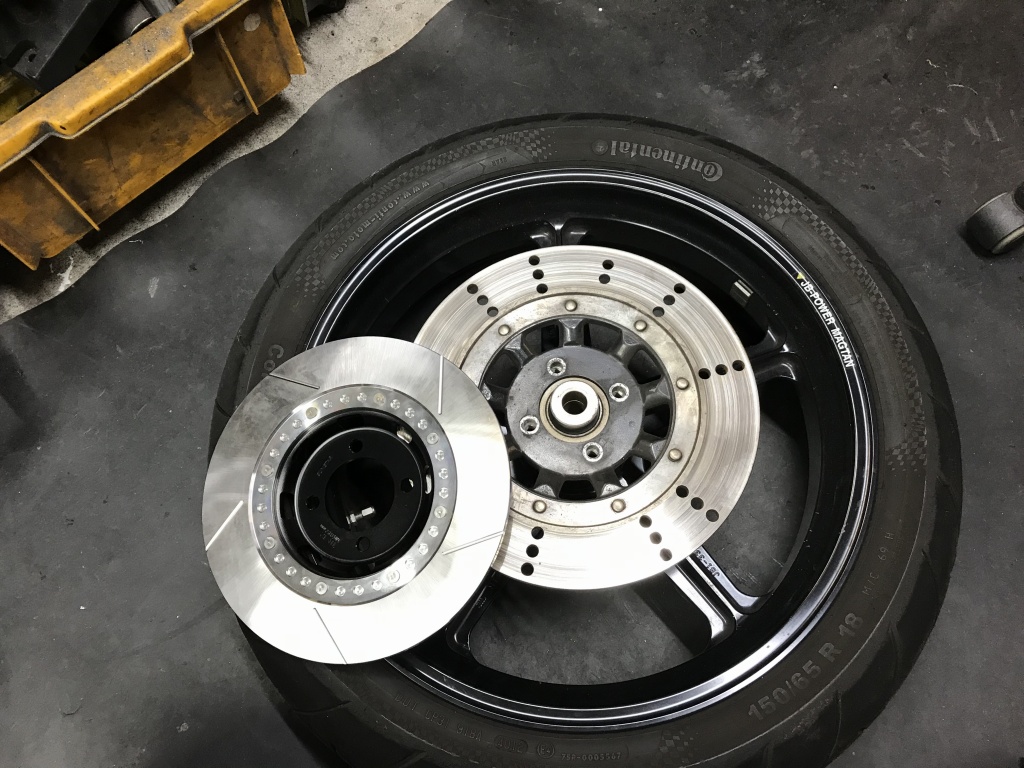

小径のリヤローターを取り付けます。



リヤホイールを仮組します。

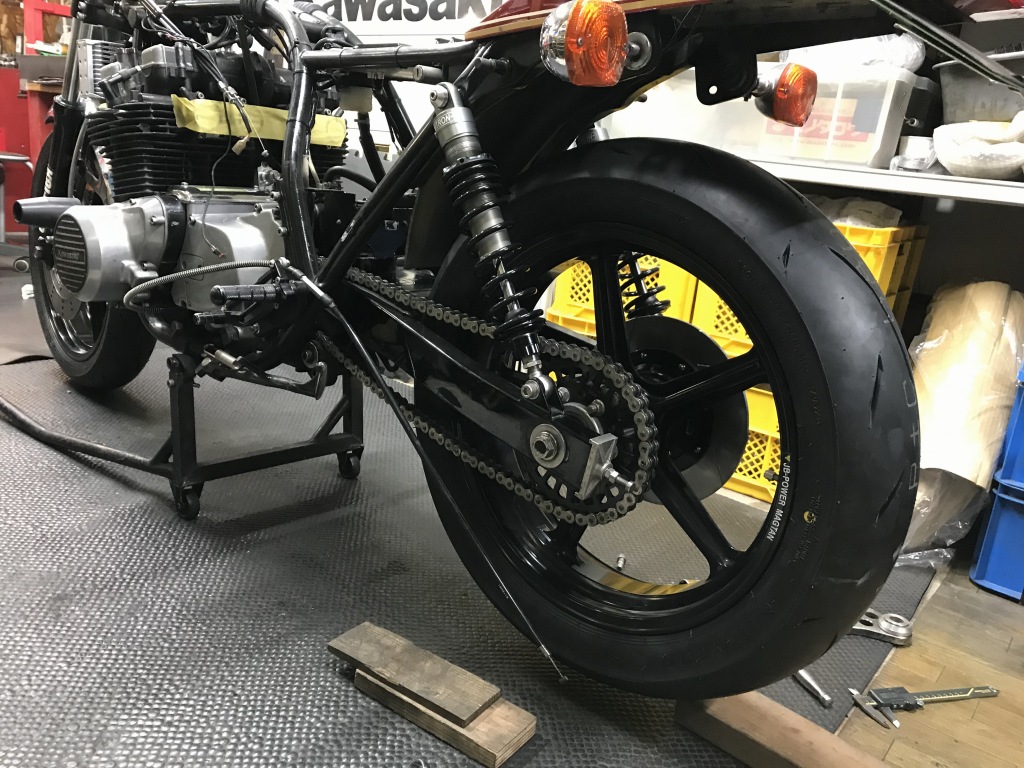

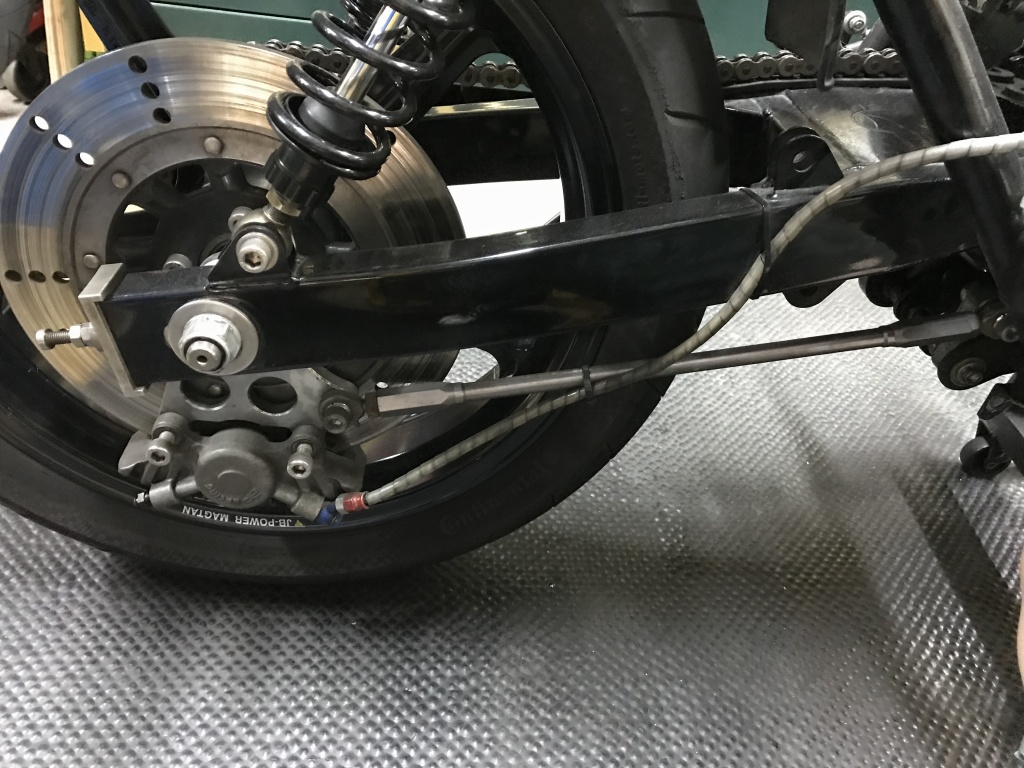

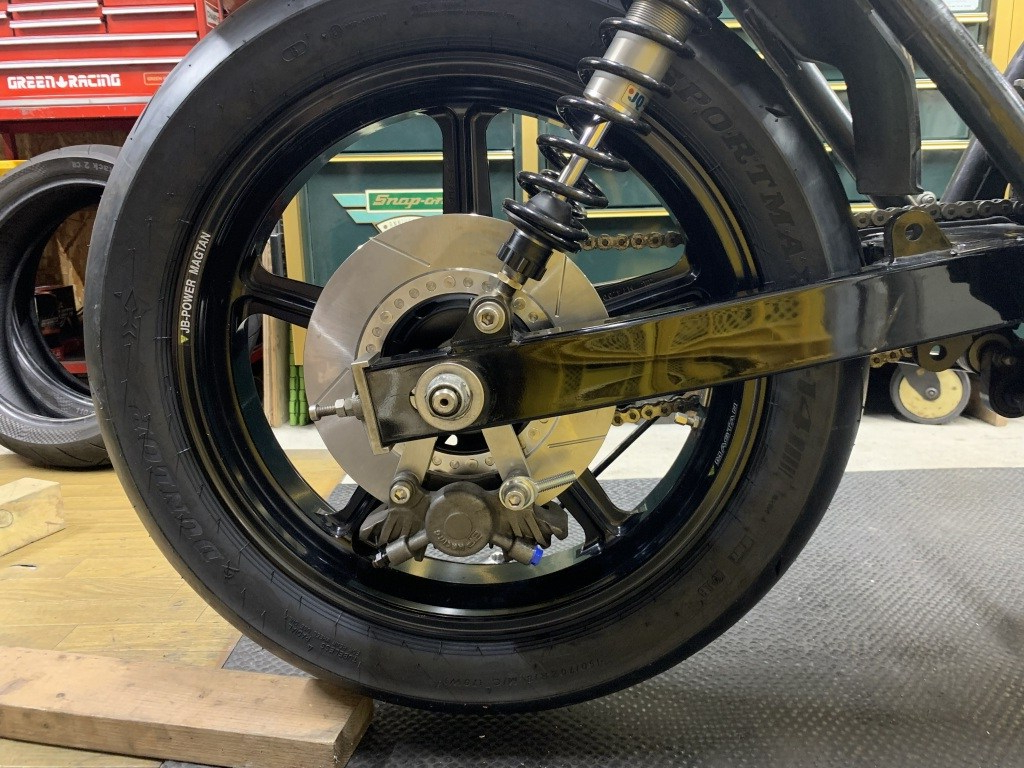

小径リヤローターで、レーシーになりました。トルクロッドは短いものに変更します。

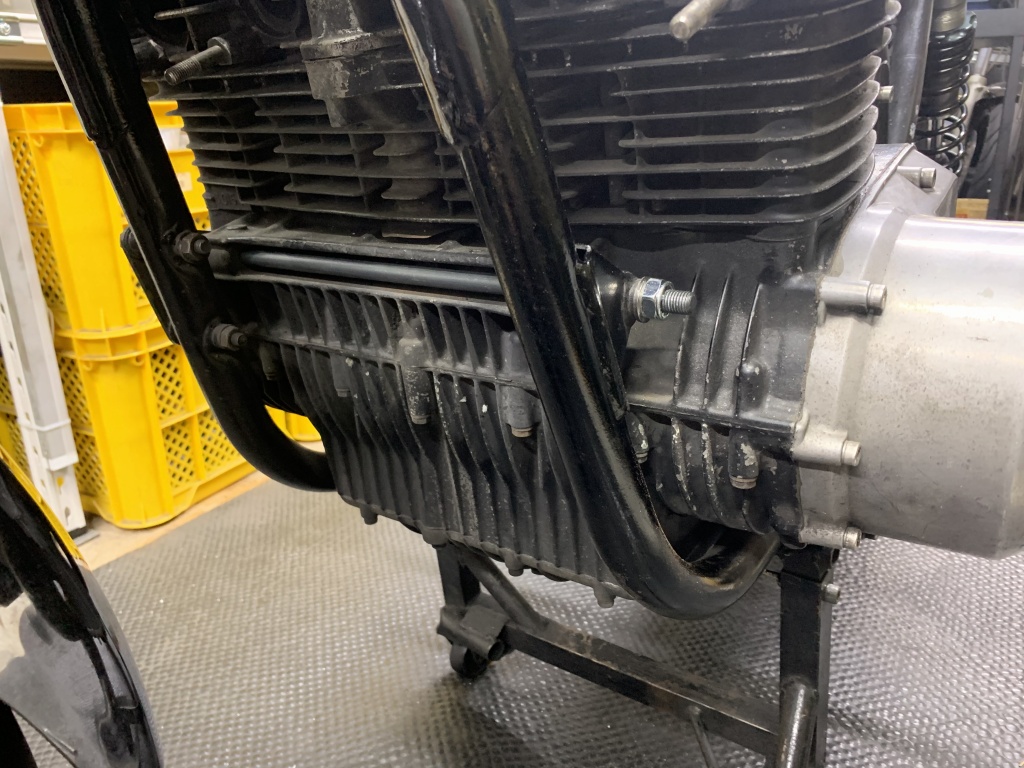

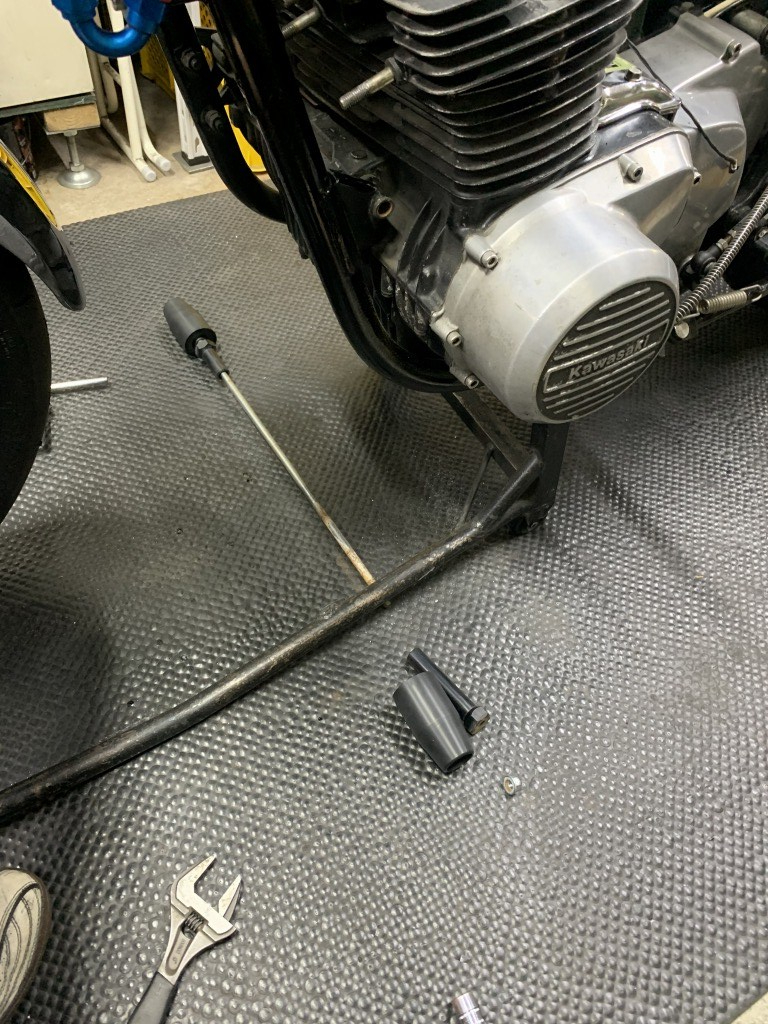

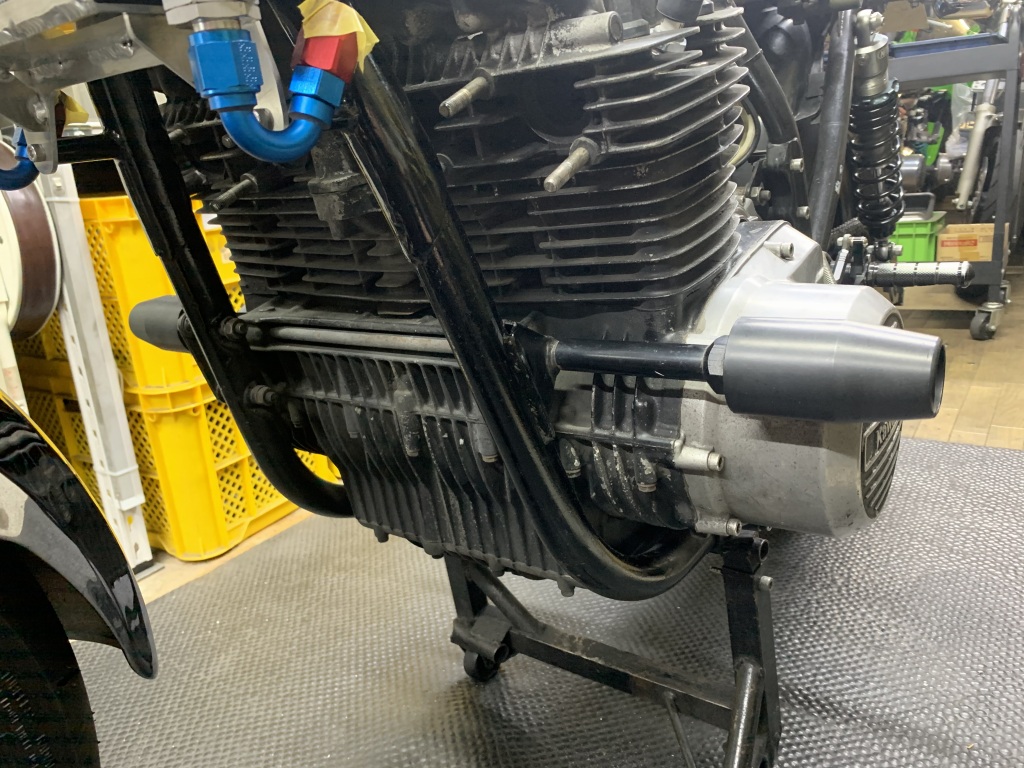

エンジンスライダーは外すことになりました。



ボルトは長い貫通ボルトなので変更します。

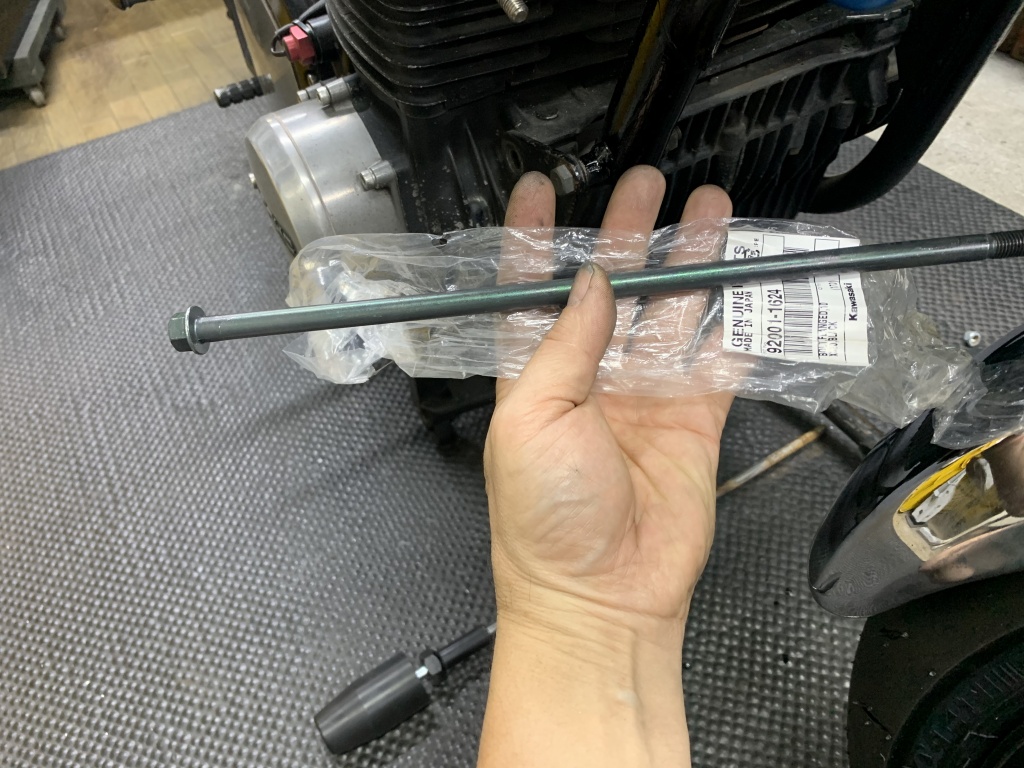

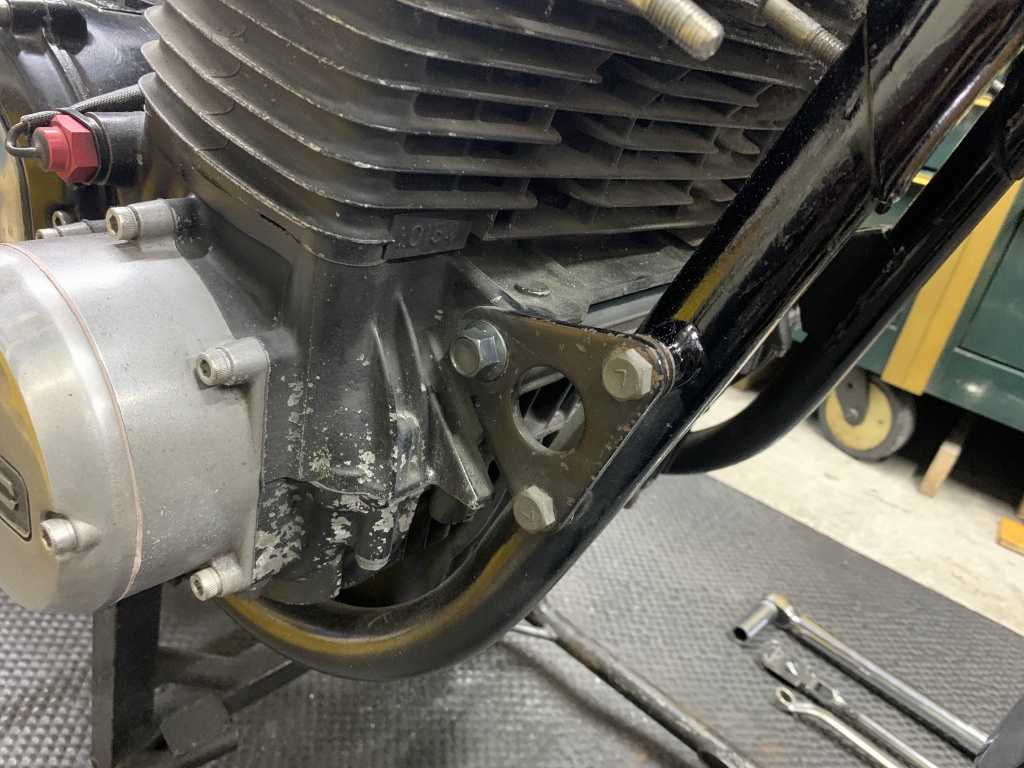

ボルトはZ1000Rの純正エンジンマウントボルトを使います。長さはMk2より10ミリ長いだけです。



純正なので、強度と防錆面も安心です。
