Z1000R1 K.H様 スイングアーム交換

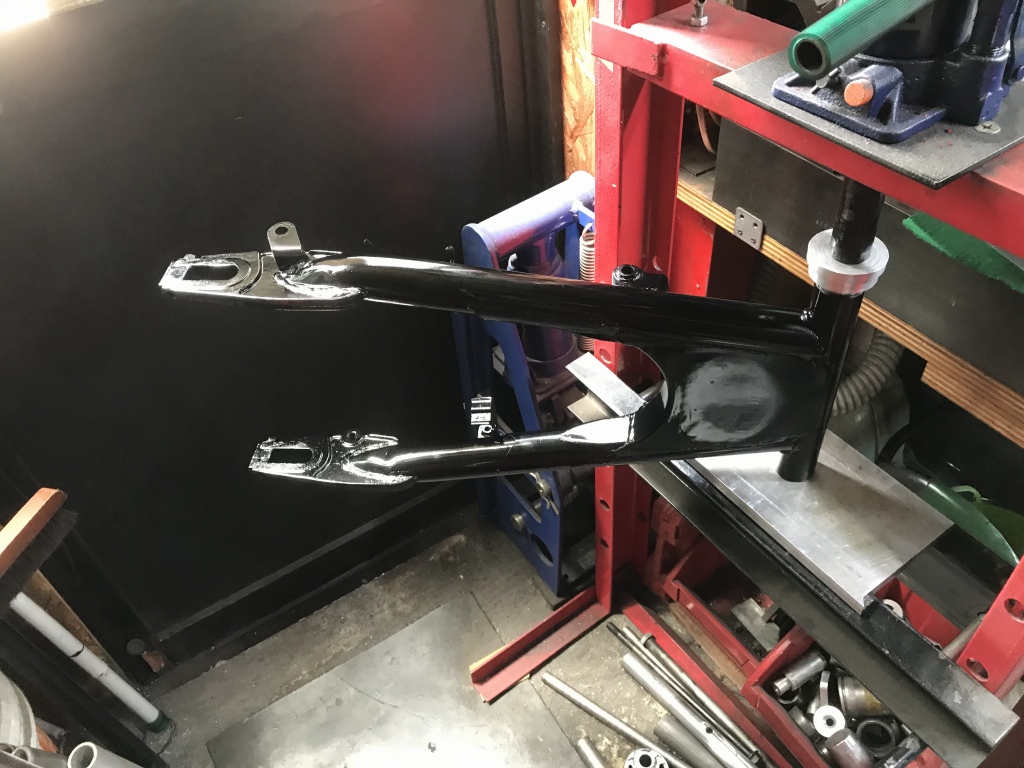

交換用のスイングアームは、こちらのZ1100ーB2純正となりました。簡単にサビを落としてレストアします。



リヤショックのネジもタップを通しておきます。

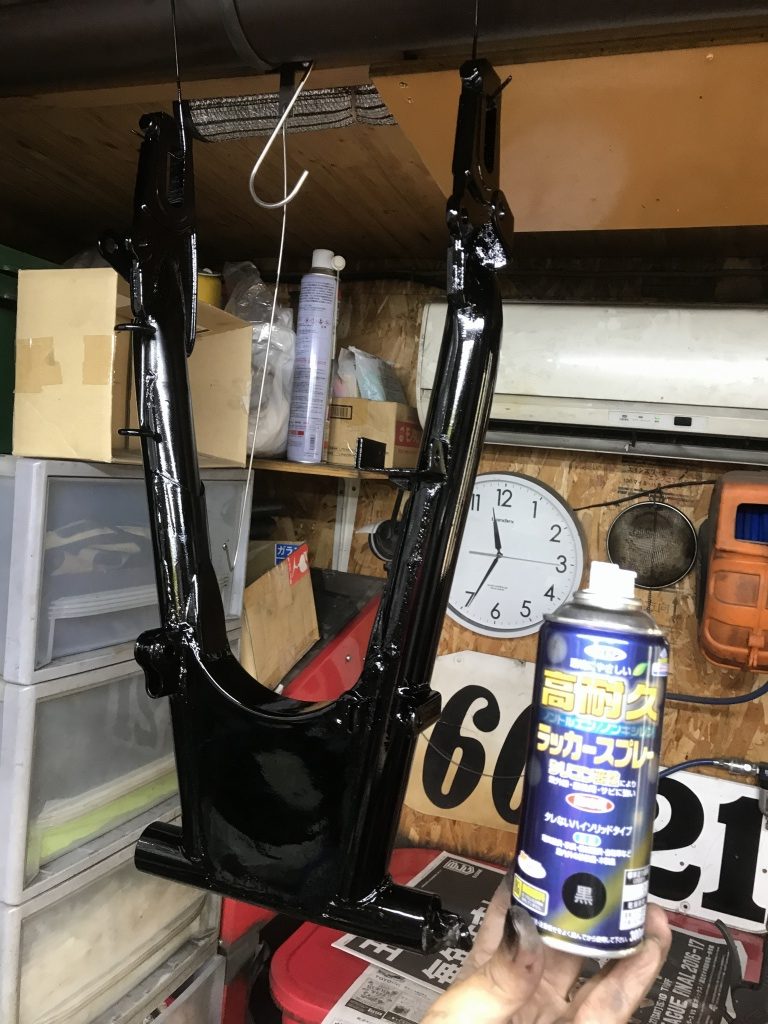

強靭な塗膜のシリコン変性ラッカースプレーで塗装します。

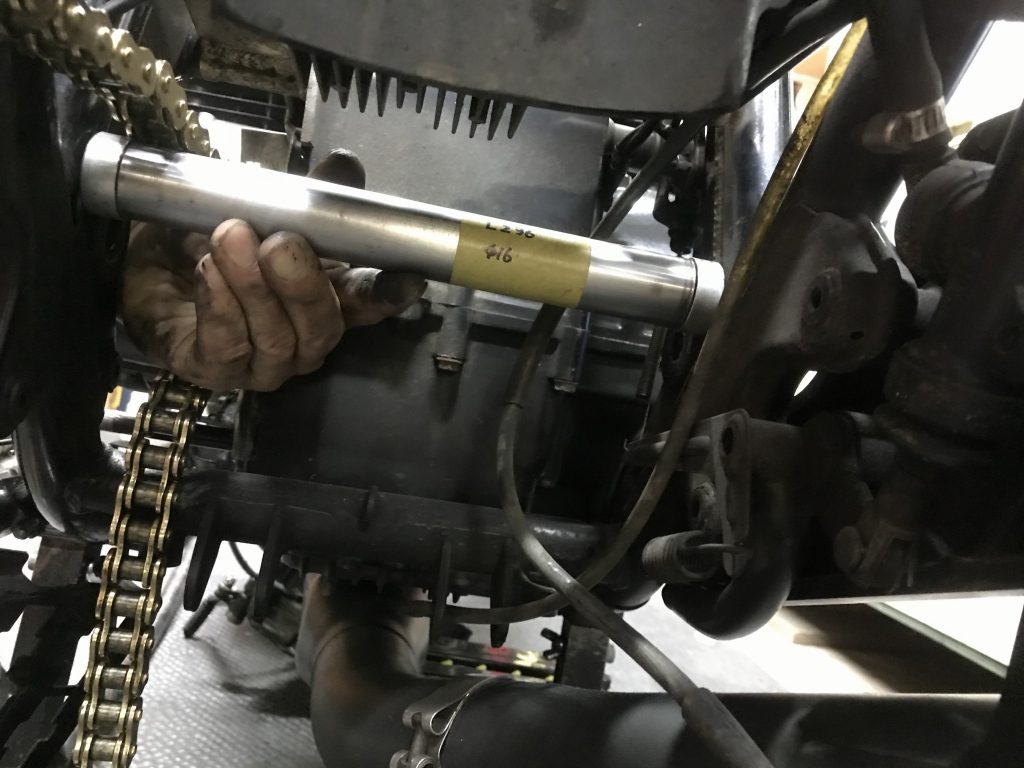

フレーム側のスイングアームピボットは、横パイプが潰れたせいか内幅が少し狭くなっており、スイングームを外す時にかなりタイトでした。現在、スイングアーム幅の治具が入りません。

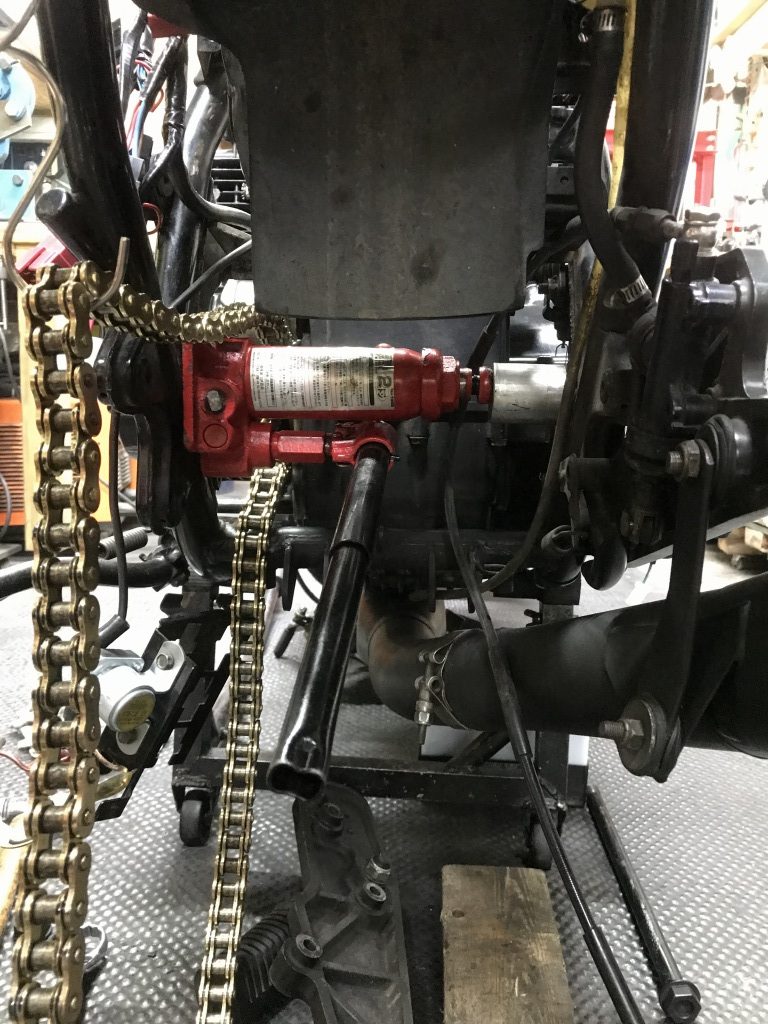

ジャッキで内幅を広げて修正します。一旦ジャッキで5ミリほど広げると、戻した時に0.5ミリほど拡大修正できます。

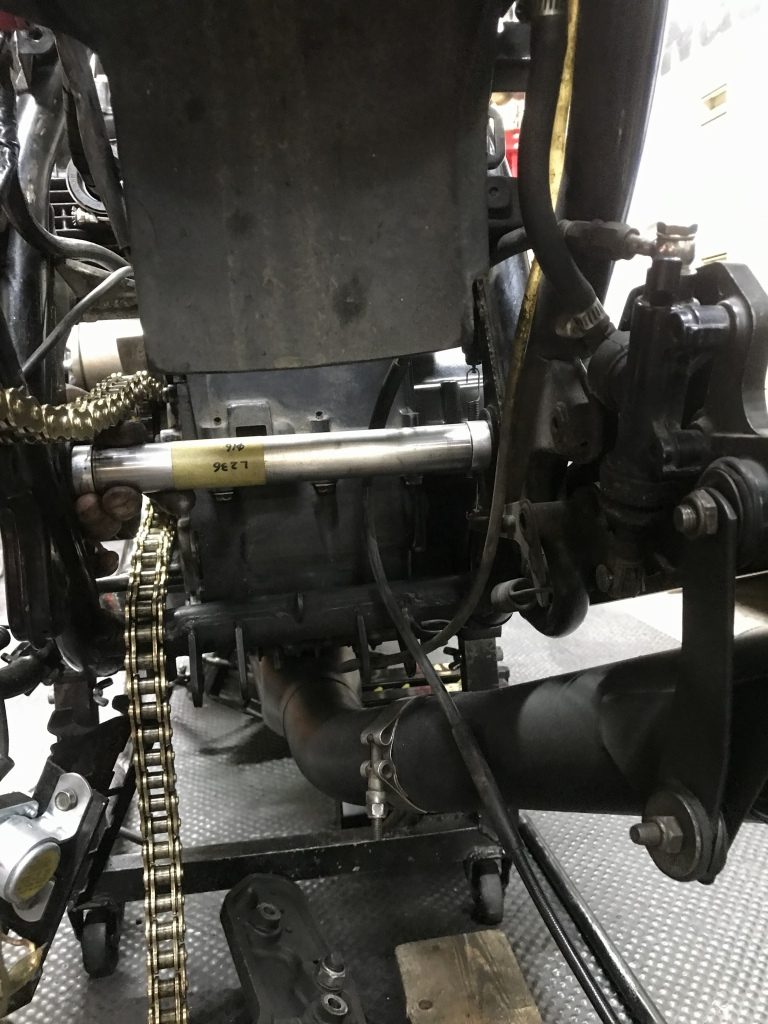

修正の結果、治具がピッタリとなりました。

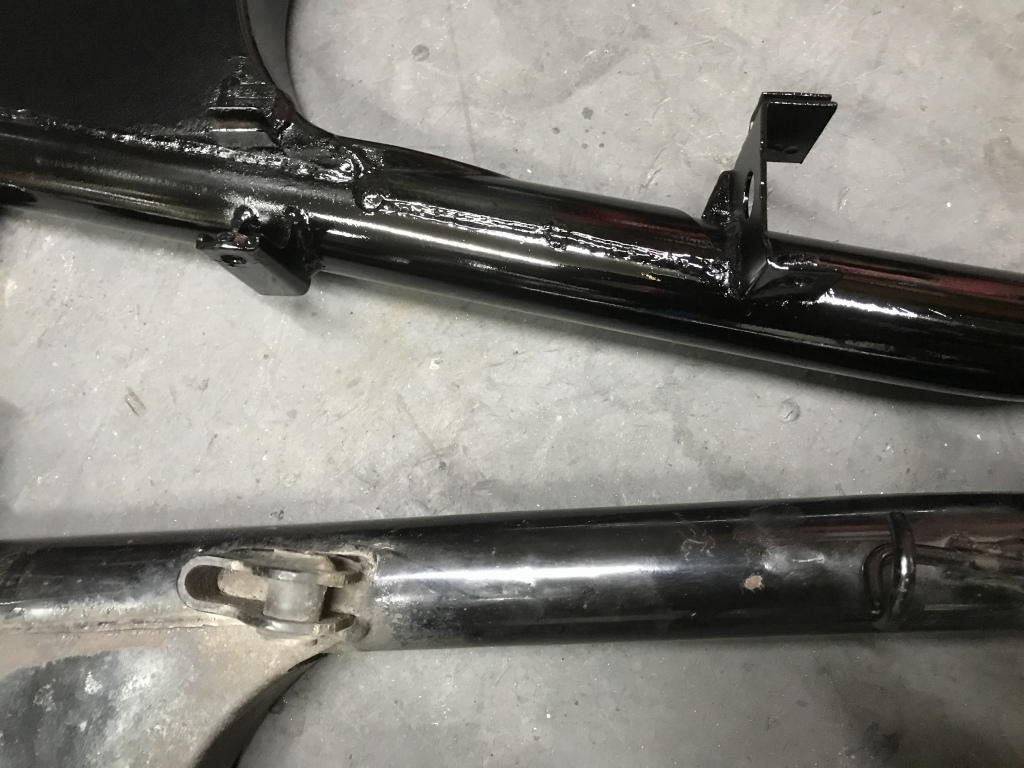

スイングアームの塗装が乾いたので組み込みの準備をします。1000Jのスイングアームとは寸法はほぼ同じ、大きな違いは内側に補強が入っているところです。



補強は内側中間部分に面沿いでパッチが当てられています。

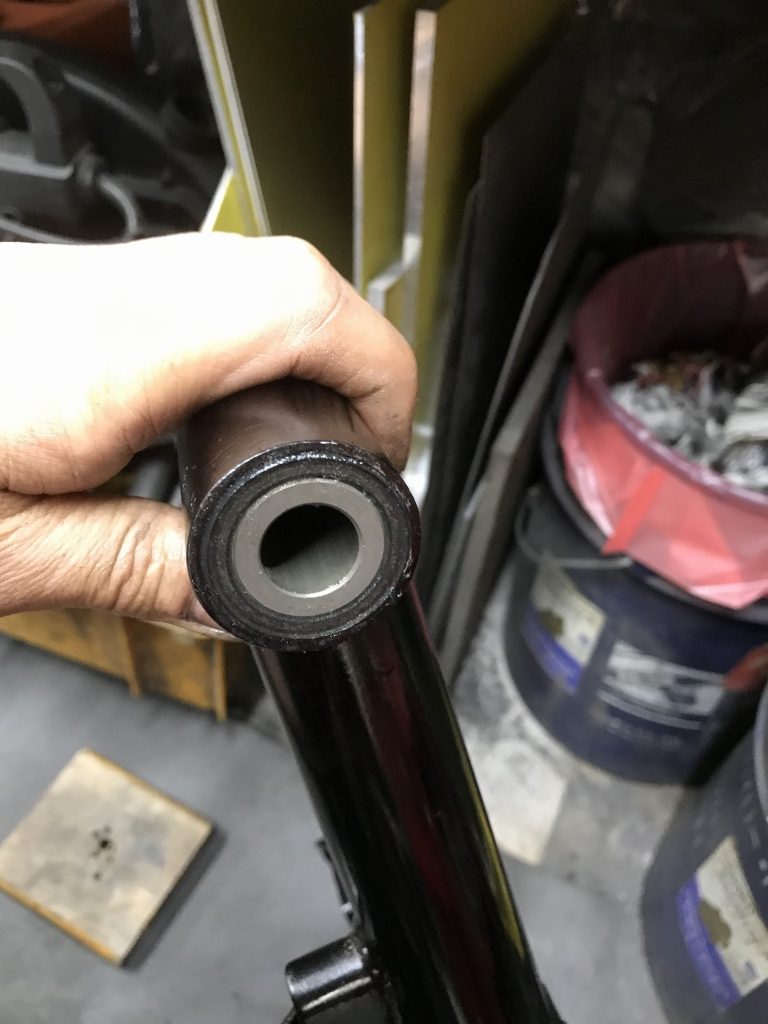

新しいピボットベアリングを圧入します。



端面にはオイルシールが入ります。

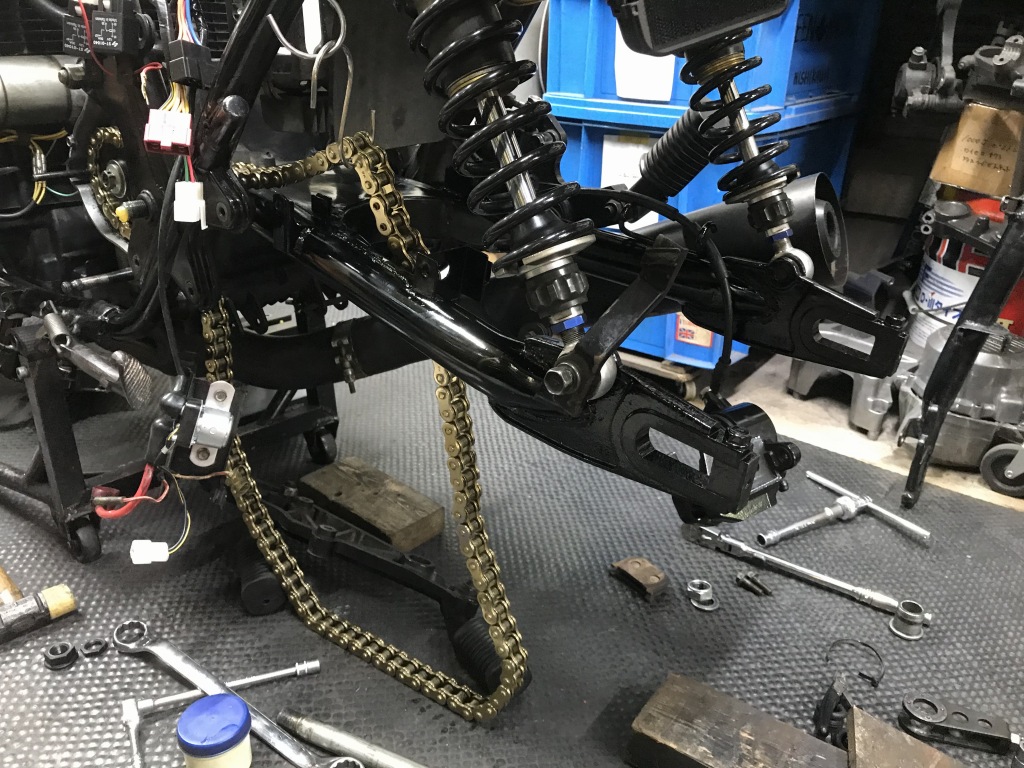

スイングアームを取り付けます。

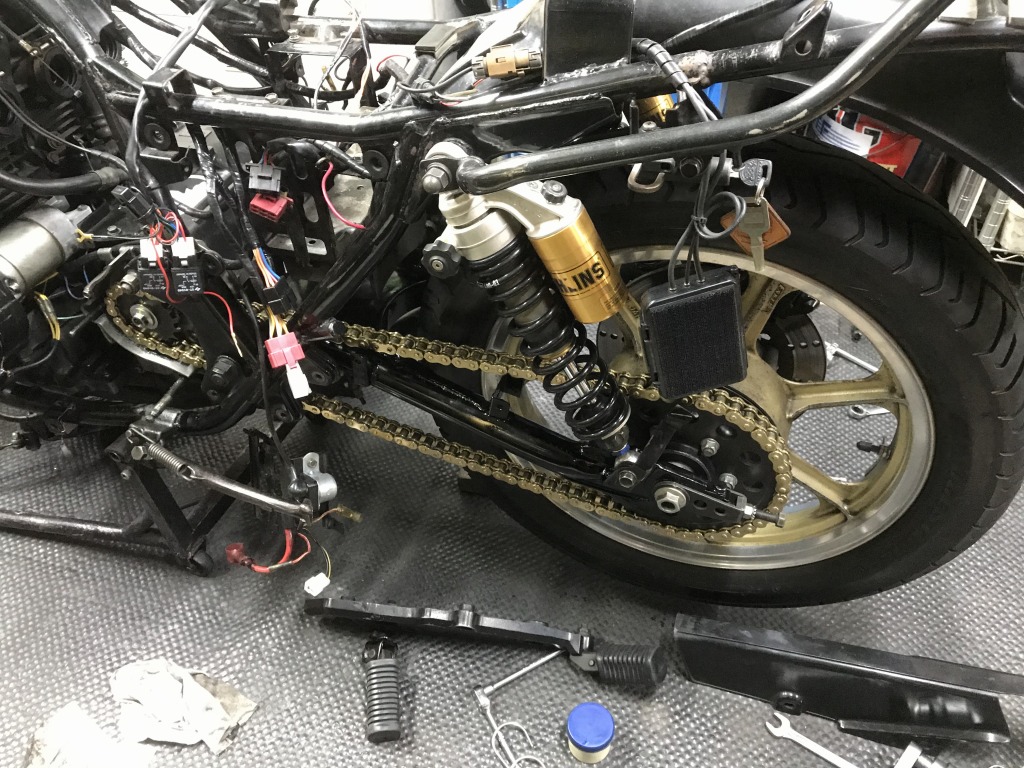

チェーン引きのスライド範囲が若干違うので、アクスルシャフトは一番前寄りとなりました。

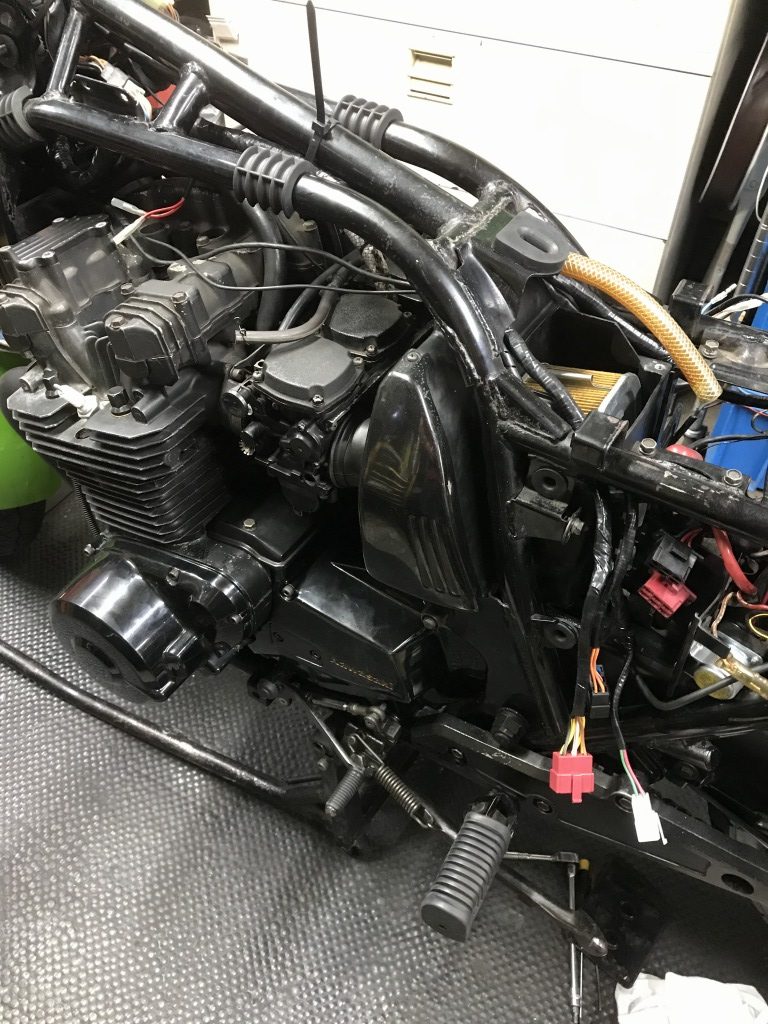

クリーナーBOXとキャブを復元します。



バッテリーケーブルも新品交換します。



マイナス側も同様に。

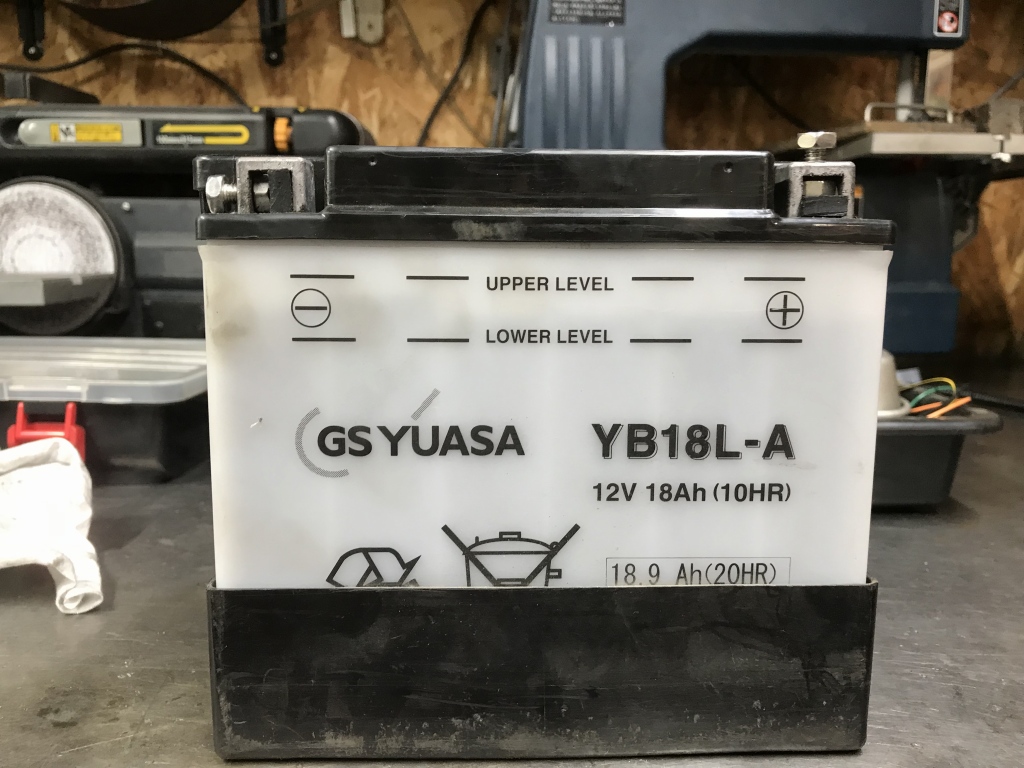

バッテリーは液がだいぶ減っているようです。



補充液をアッパーレベルまで補充します。

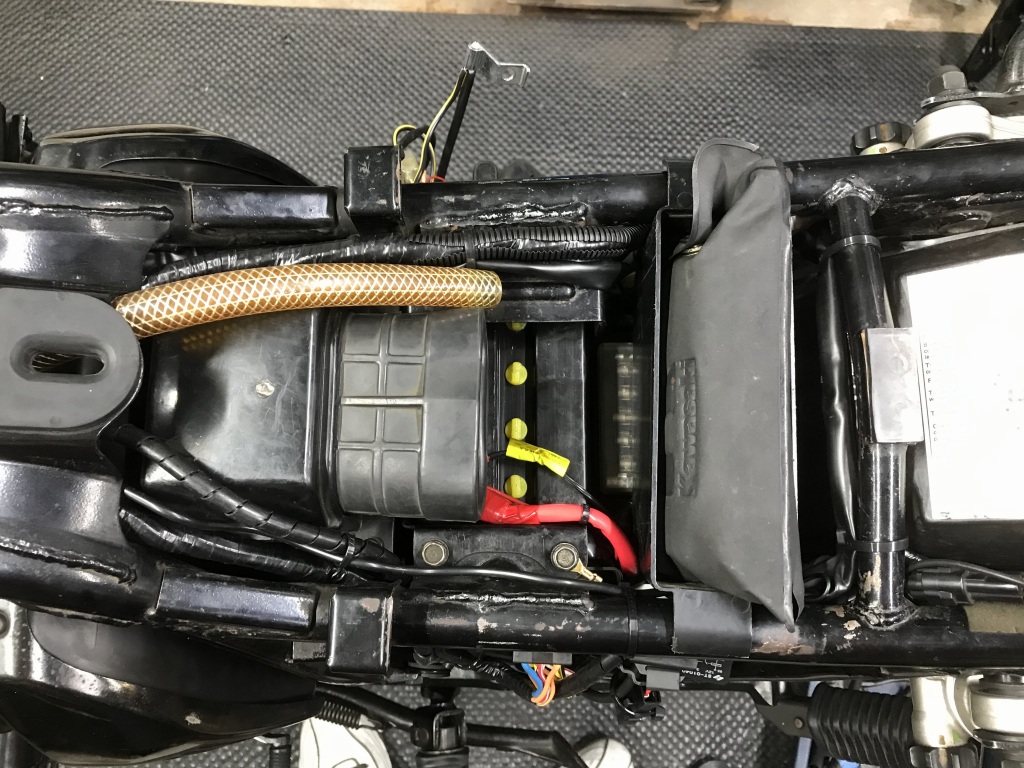

バッテリ周りはこんな感じ。



純正のツールBOXを取り付けます。

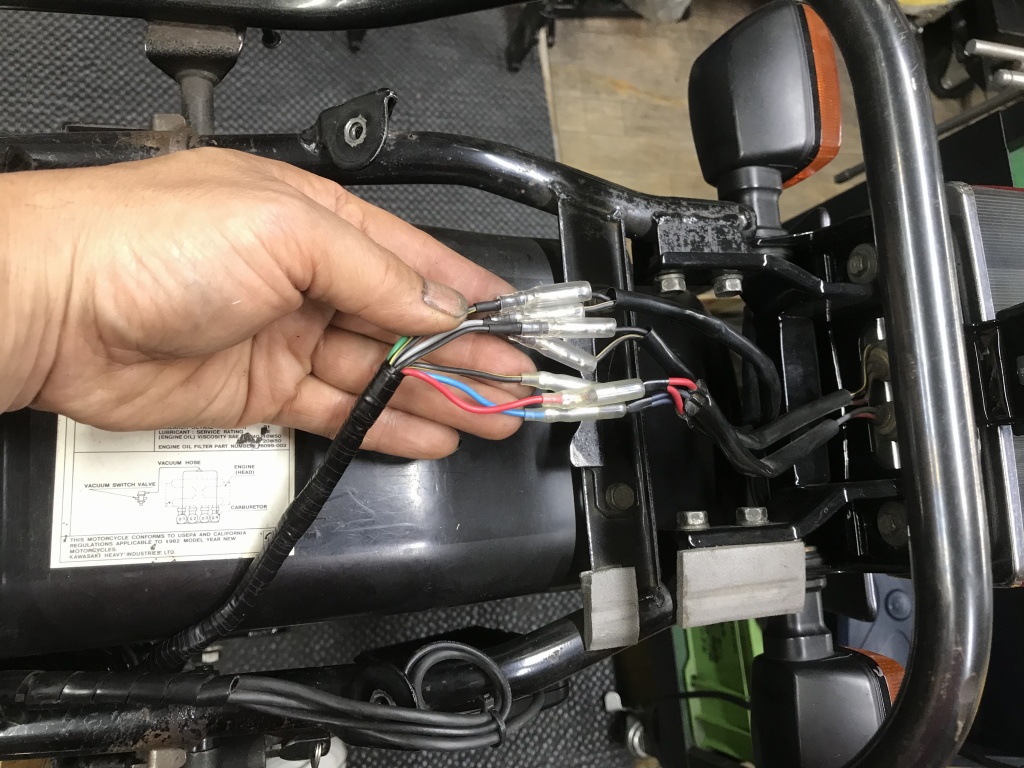

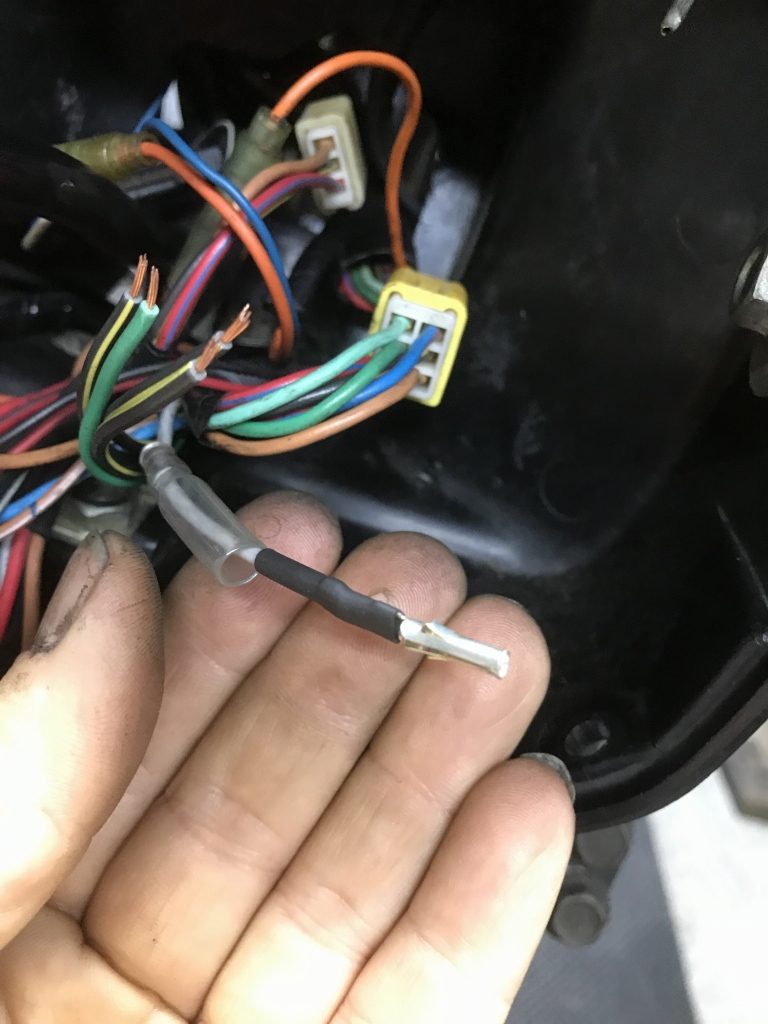

社外品のメインハーネスなので、ウインカー線の端子が一般のギボシになっています。



オーナーさんのご希望で、カワサキ純正端子が接続できる端子に変更します。



リヤウインカー線も同様に。

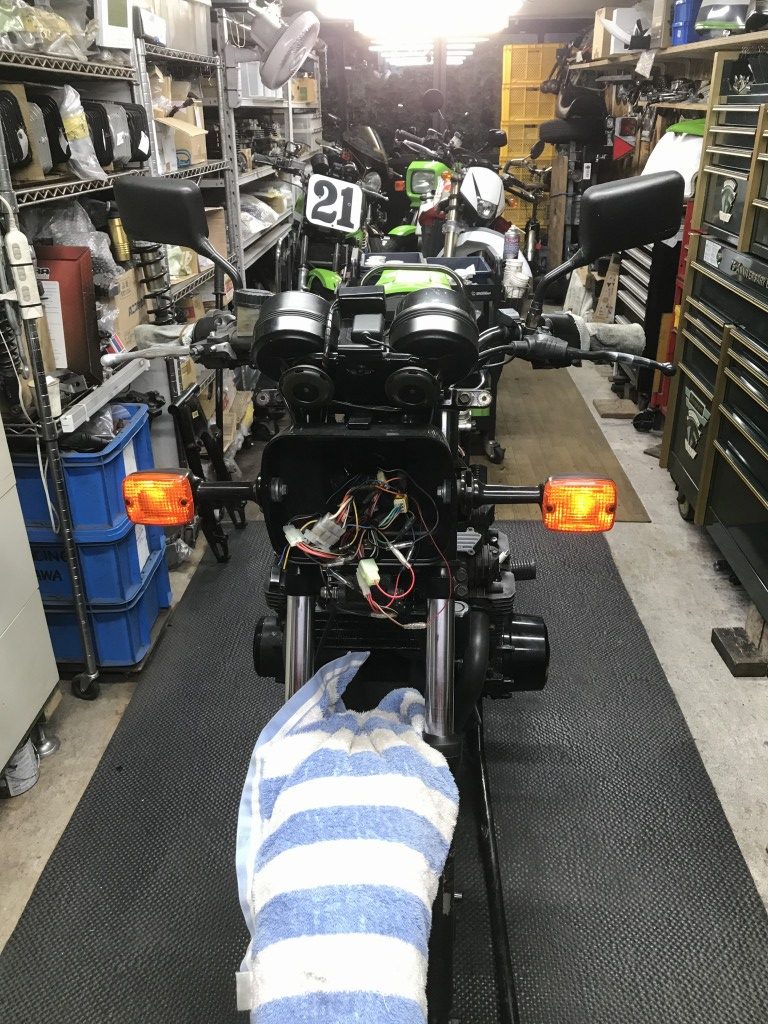

灯火類のチェックをします。

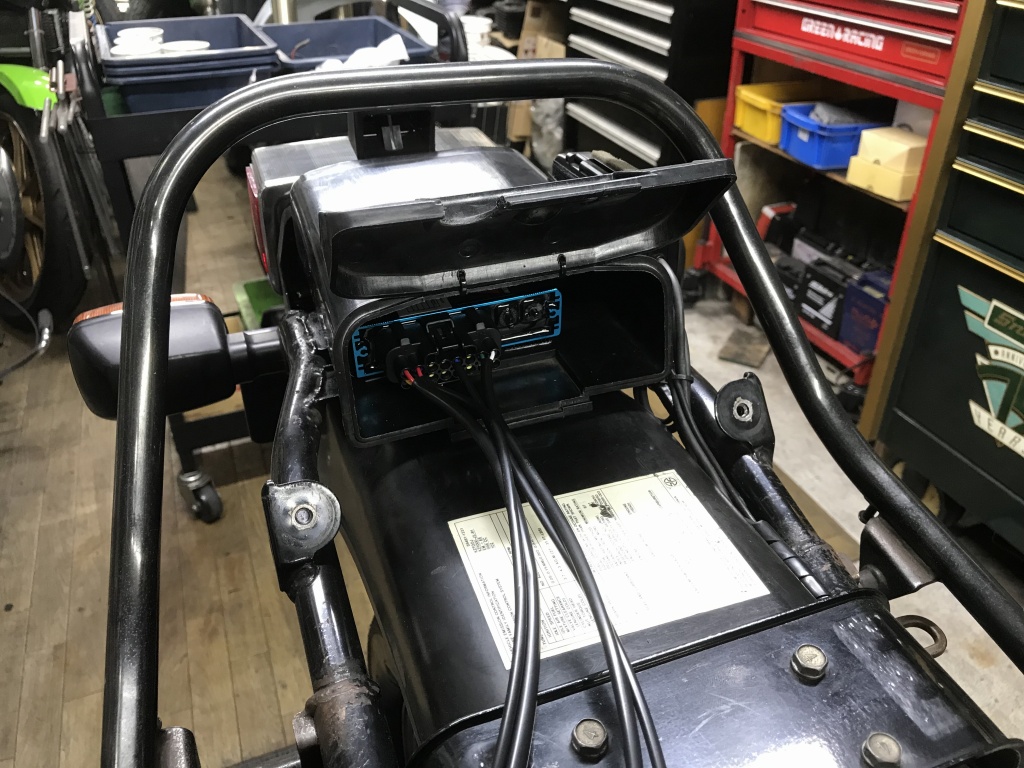

最後にウオタニSP2を取り付けます。ユニットはデュアルロックファスナーを介して、脱着可能且つ強力に取り付けます。

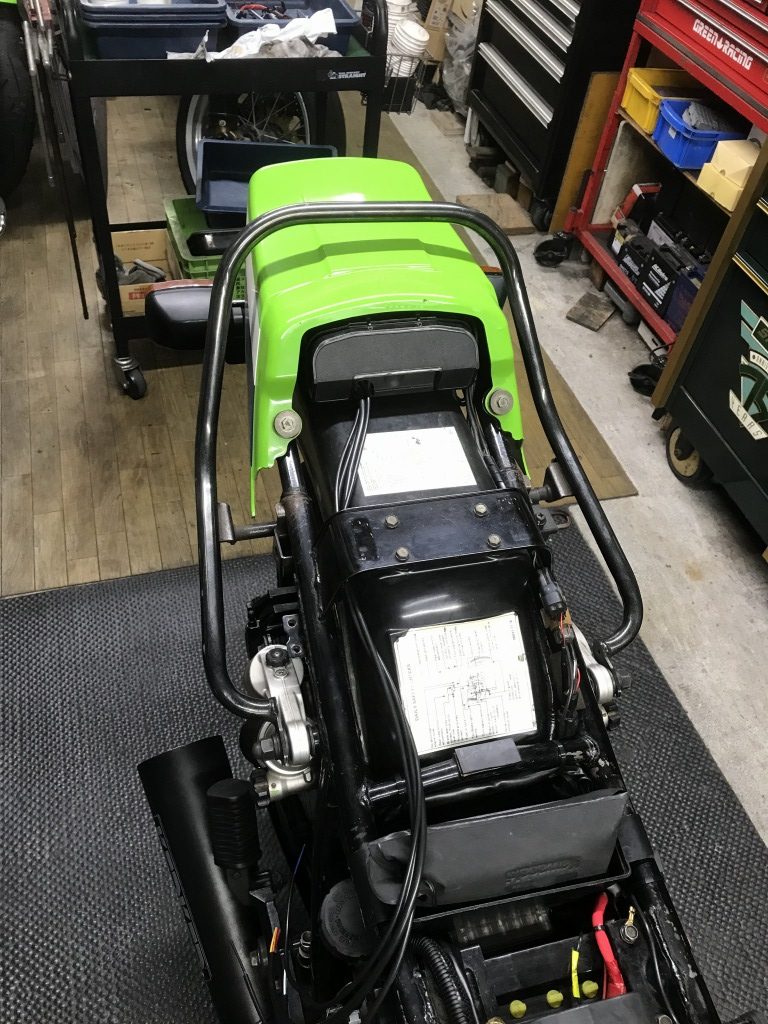

搭載位置はリヤのBOX内です。



SP2のハーネスは長さが足りないので、一部延長加工が必要になります。
