メインハーネスを交換します。
素材は今でも買えるZ1000-R2純正品です。純正品は品質が高く、各配線の色が正規の色なので、配線図との整合性があり、故障探求がし易い点が優れています。
Z1000J2 S.K様 ワークスS1仕様 R2メインハーネスの改造
筑波サーキットスポーツ走行報告 元のS1キャリパー
レースも近いので練習も気合が入ります。今日は未明の雨から曇りに変わる天気予報。さあ、走行時間までに路面は乾くでしょうか。
最後に雨が強く降ったのは6時ごろ。まもなく走行時間が始まりますが、路面はまだウエットです。
Z1000J2 S.K様 ワークスS1仕様 エンジンマウントインシュレーターの交換

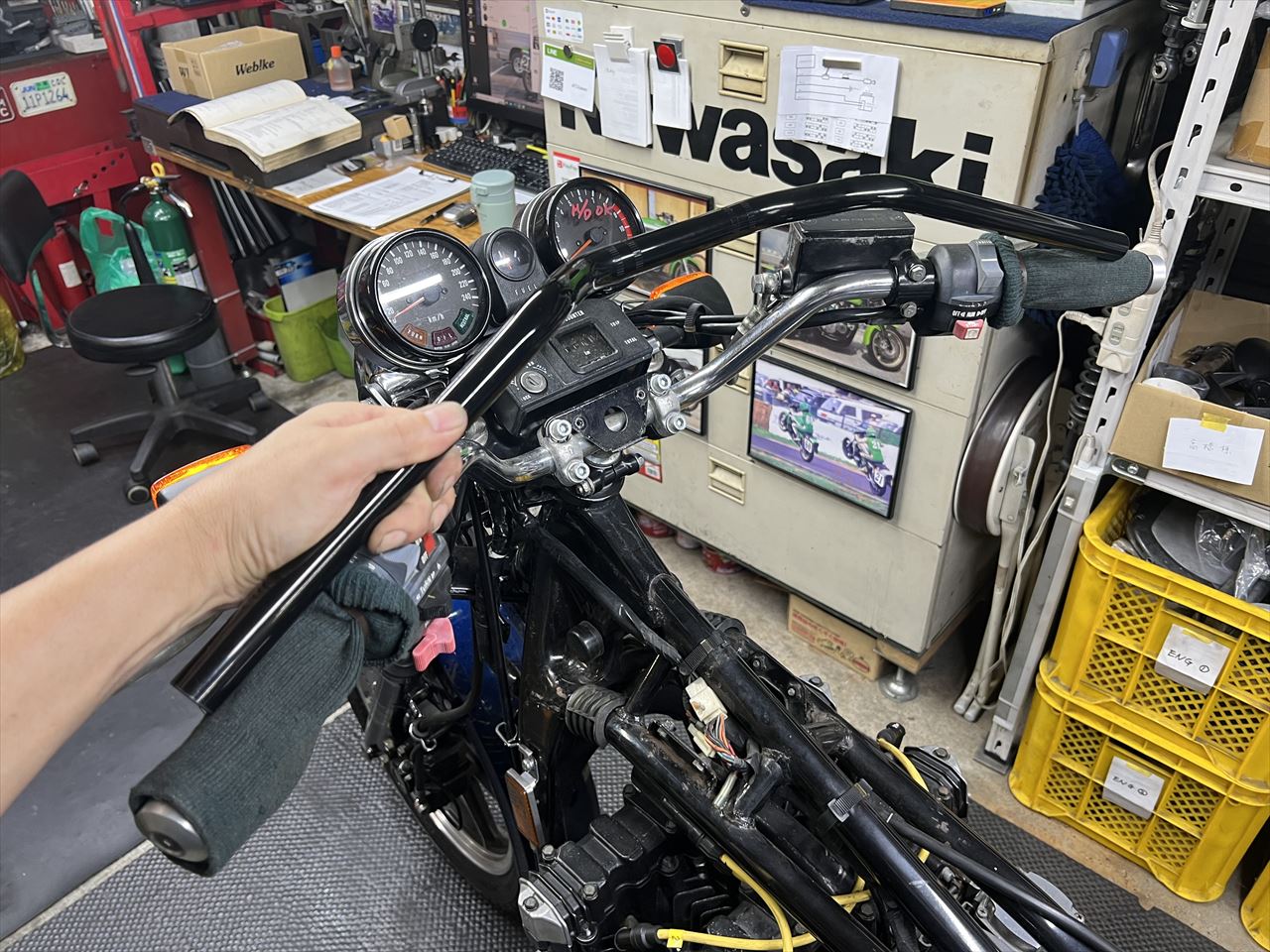

弊社のS1ステムを取り付けたら、ハンドル切れ角の調整が必要です。
だいたいの切れ角を確認したところで、必要な大きさの調整式ストッパーを準備します。
Z1000SR1 O.S様 エキセンクランプの修理と試運転
南ア製S1キャリパーはシールが破損します
筑波サーキットでテストを重ねてきた南アフリカ製のS1キャリパーですが、今回の分解点検で大きな不具合が見つかりました。筑波での周回数は、延べ5日間の走行で約300周です。
下の画像はキャリパーを分解してピストンを外したところです。このキャリパー特有の丸断面Oリング形状のピストンシールがボロボロになっているのがわかります。前後3個のキャリパー全てで発生していました。
シールを取り出してみるとこんな感じです。今までフルード漏れは発生していませんでしたが、このまま使用を続けていると漏れる可能性がありました。南アフリカのメーカーにはオーソドックスな角断面のピストンシールに変更するよう初めからアドバイスしていましたが、やはり丸断面のOリングでは、キャリパーは成立しないようです。改善されない限り、今後の使用は中止します。
ちなみに、一般的なキャリパーは全て角断面シールが使われています。シール溝の底は手前が深いテーパー形状をしており、その角度は6°前後が多く、詳細は各社の企業秘密となっています。この南ア製S1キャリパーのシール溝は、底に傾きが無いので、たとえ溝に合う角断面シールを装着したとしても、通常のキャリパーとしての機能は果たせません。
