Z1R2　N.M様　メインハーネス改造

今回交換する主な電装品はこちらです。メインハーネスはZ1000R2用純正品、バッテリーケーブルもJ系用の純正品、ヒューズBOXはJ系用のヒューテック製ミニブレードタイプです。レギュレーターはゼファー750純正品、あとヘッドライトリレーです。

Z1R純正メーターとの接続は、メーター側に合わせて改造します。元のZ1R純正ハーネスからメーター関係のカプラーを外して流用します。

キャブの後方隔壁を製作します。

シャーリングで切り出したら、配線に触れるかもしれないエッジは、丸く滑らかに研磨しておきます。

ワークスバックステップVer.2のペダルを製作します。先ずはアルミ板から切り出します。

穴開け、切り抜き、端面の仕上げをします。

ワークスバックステップVer.2をフレーム直付けで取り付けるので、リヤ周りをバラします。

マフラーステーは一旦切断した物を再取付したようです。

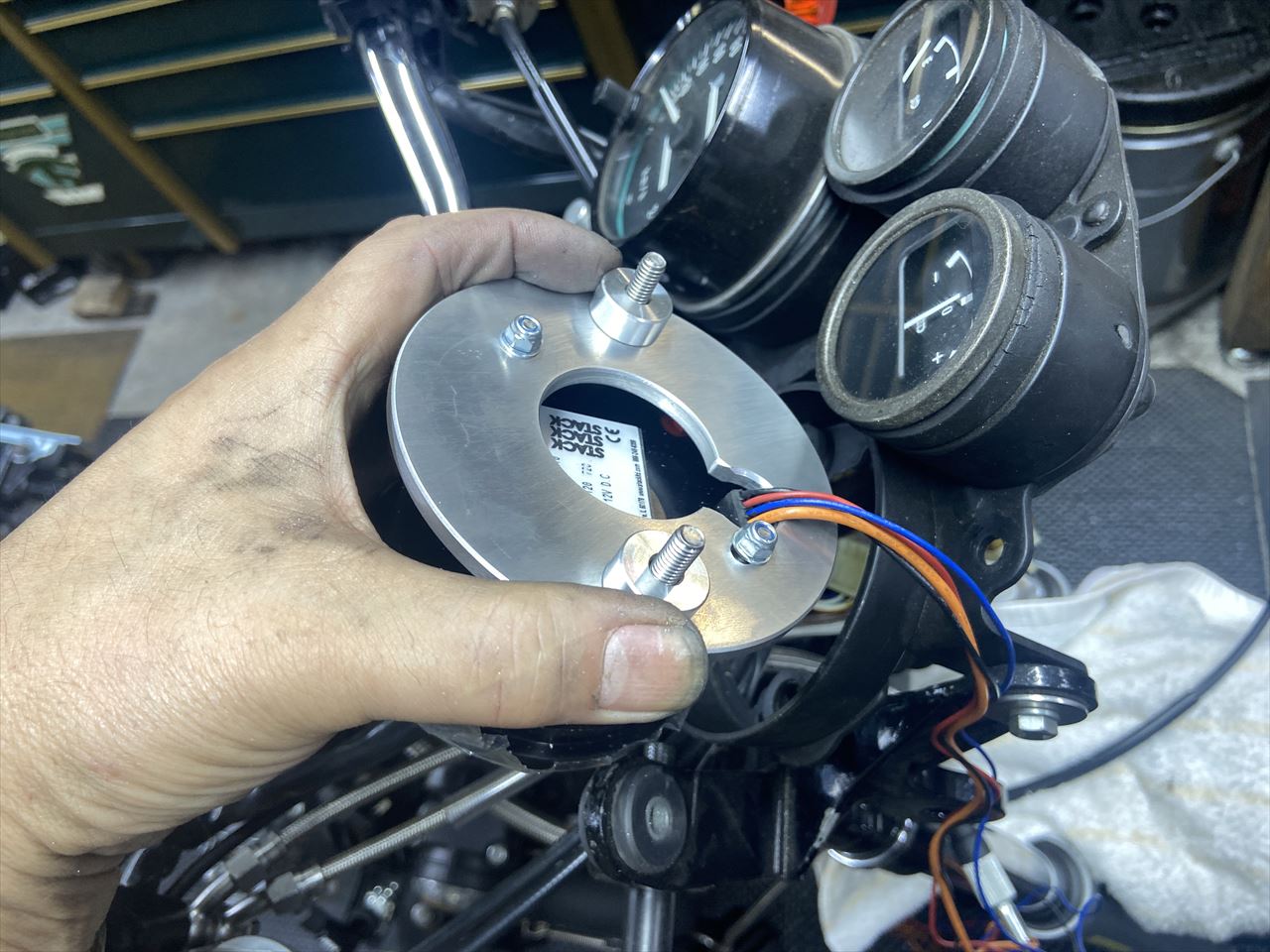

メーター周りをレストアします。

メーター単体はそれぞれ機能しているようですが、裏側の配線は改造されたりしてゴチャゴチャしているので整理します。
