Z1000J M.H様 スピードセンサー取り付け

手配していたφ20ミリのZZR1100C純正リヤアクスルが入荷しました。ZRX400スイングアームの幅に合います。

エキセンは現在手に入るダエグ純正で、ブラックアルマイトされています。

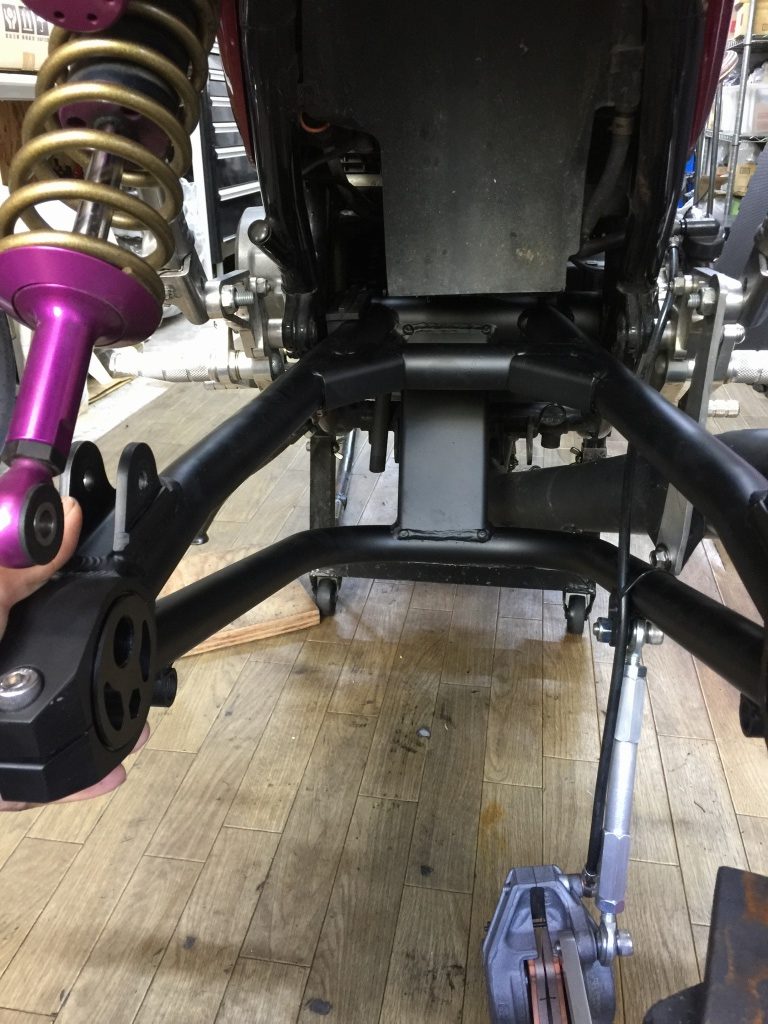

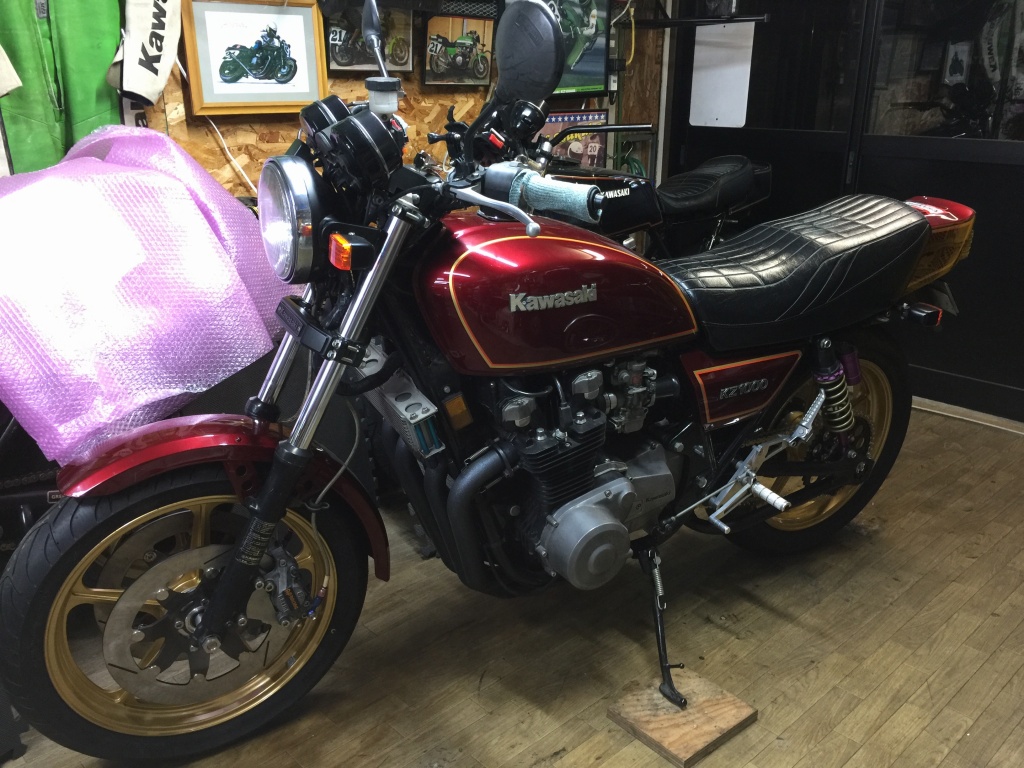

仮組だったリヤ周りを外します。

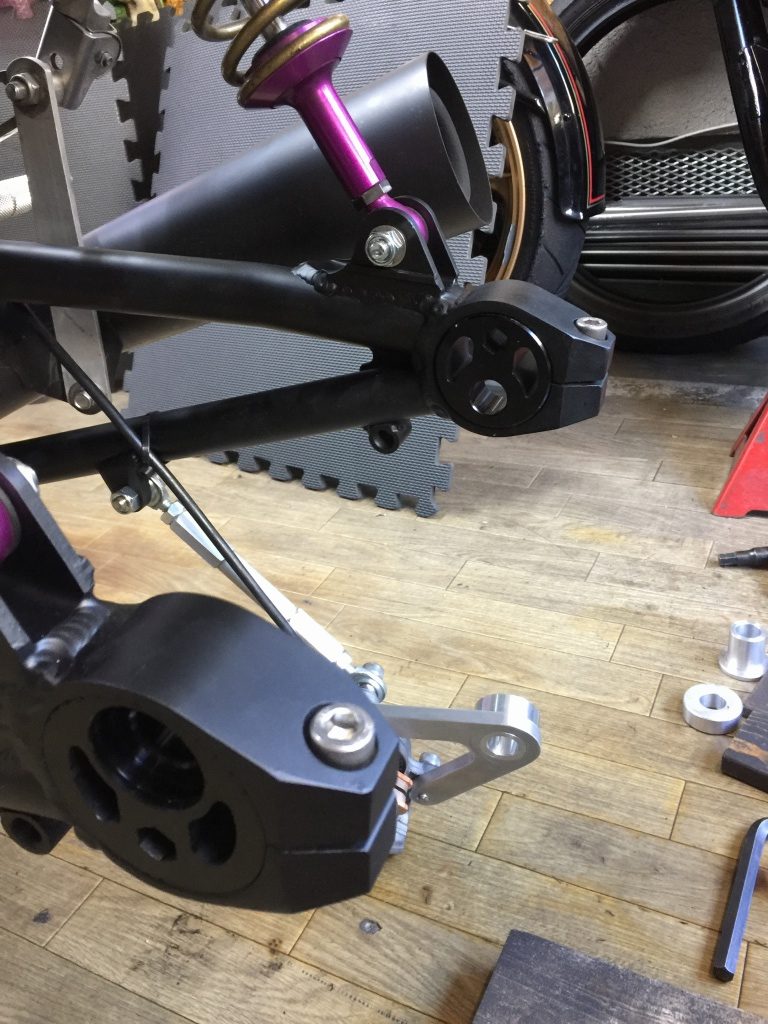

ダエグのエキセンを取り付けるとこんな感じです。



ZZR1100のアクスルが長さピッタリです。

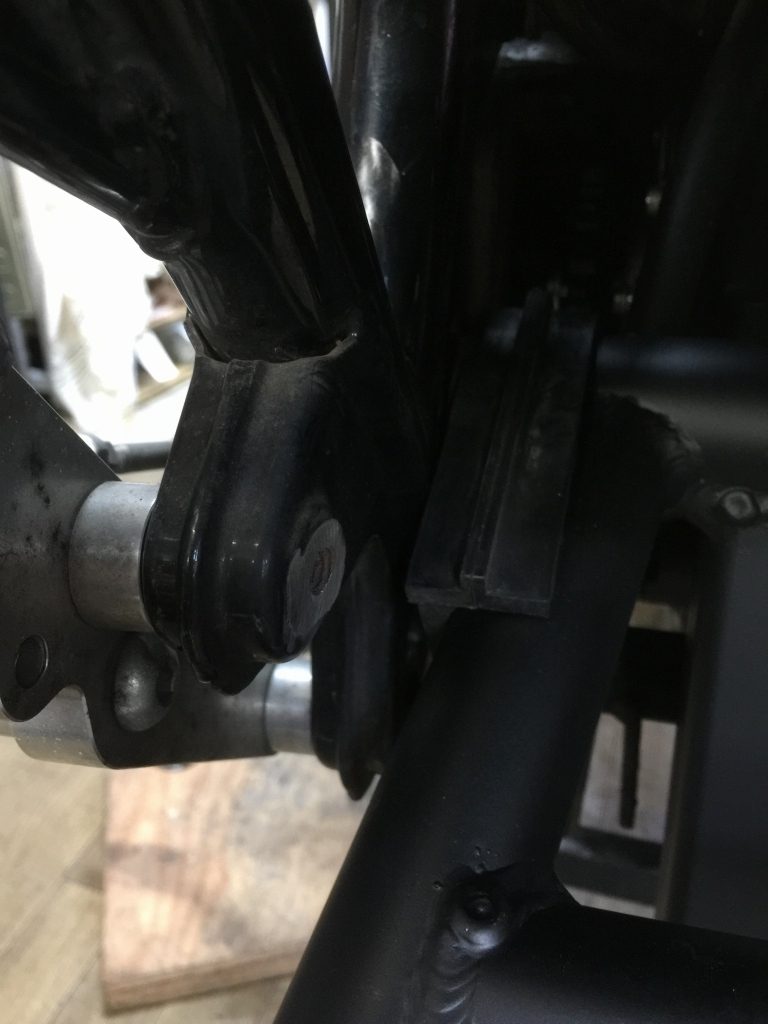

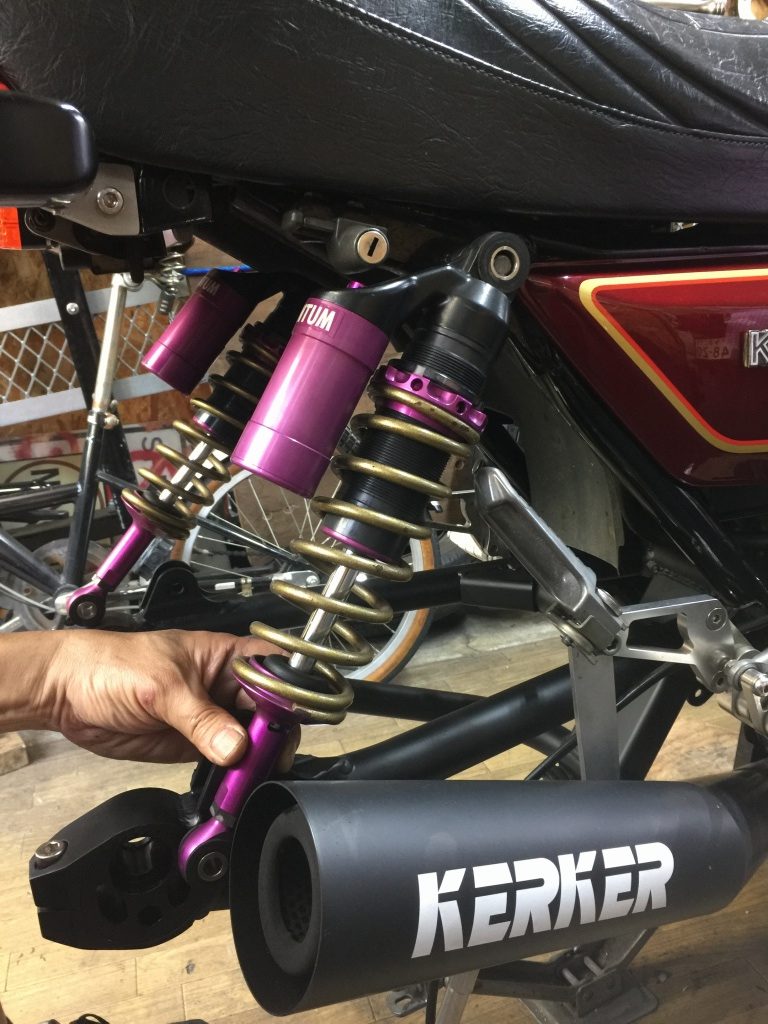

ショックがフルボトムすると、左ステップ裏のフレームに干渉します。

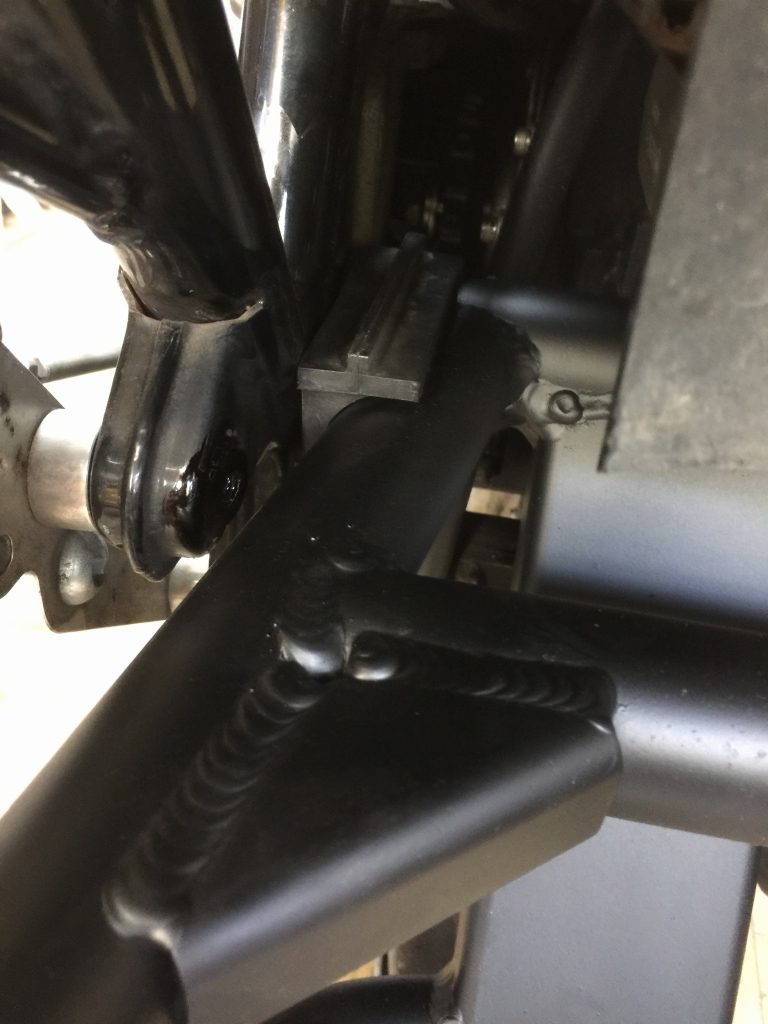

フレーム側を削って逃げを作ります。

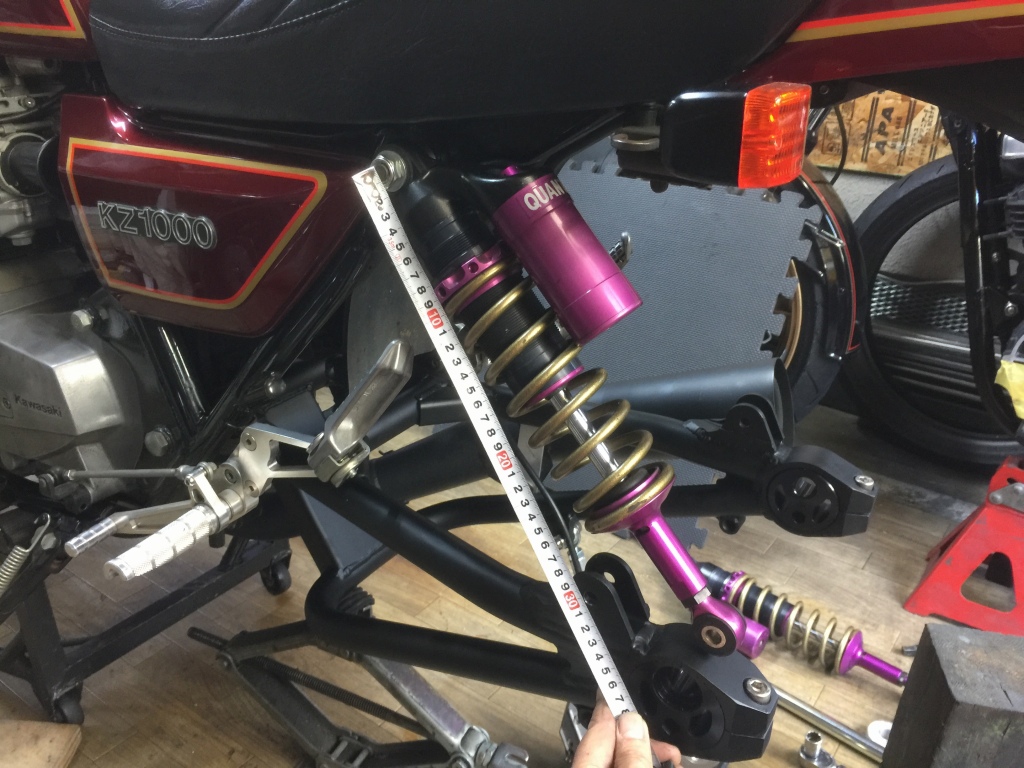

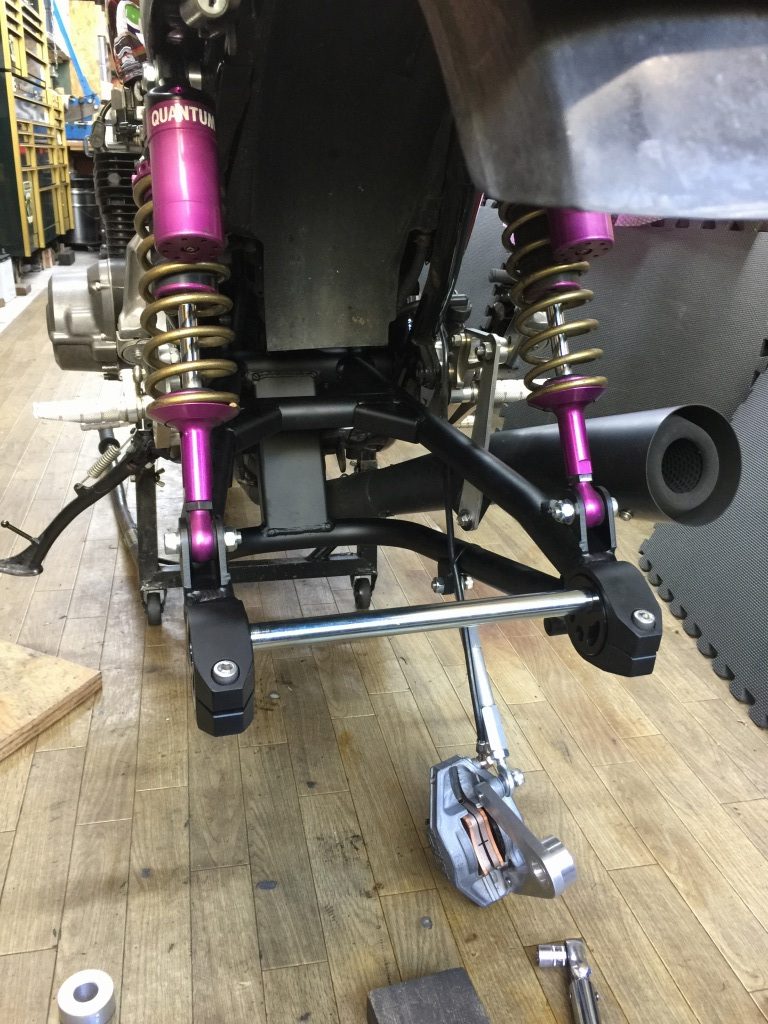

このショックの場合、ストローク分を引くとフルボトムでここまでスイングアームが上がります。



干渉も無くなりこれで大丈夫です。



右のヘルメットホルダーとリザーバータンク上部とのクリアランスは狭いですが、こちらもフルスボトムでも大丈夫でした。

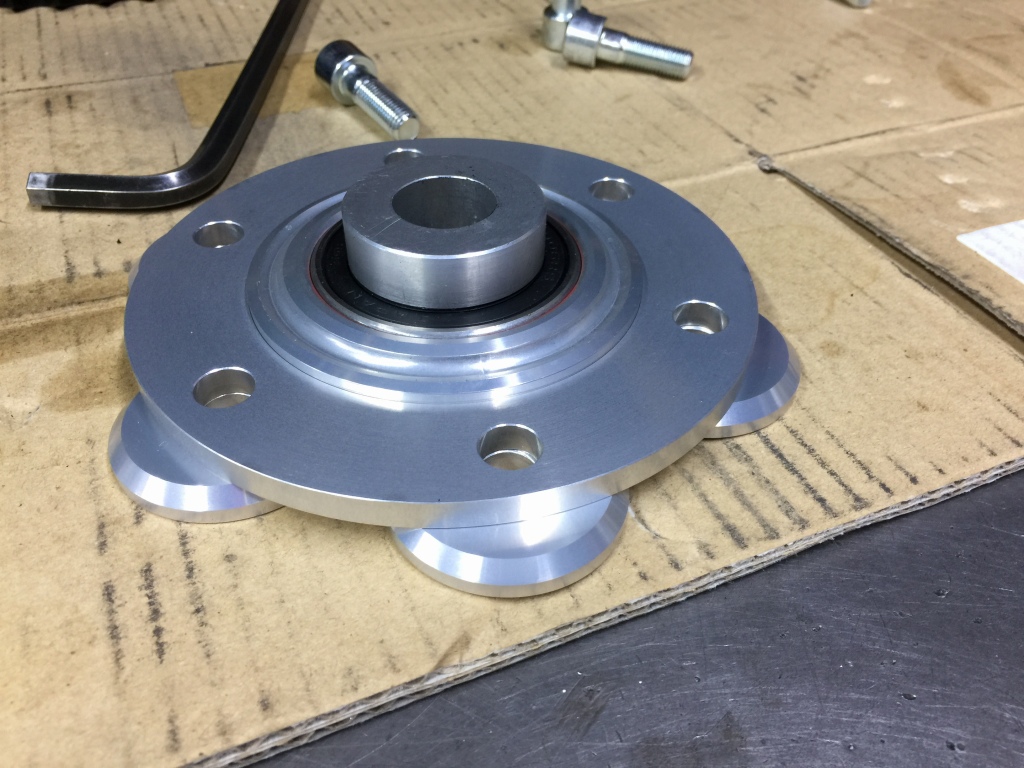

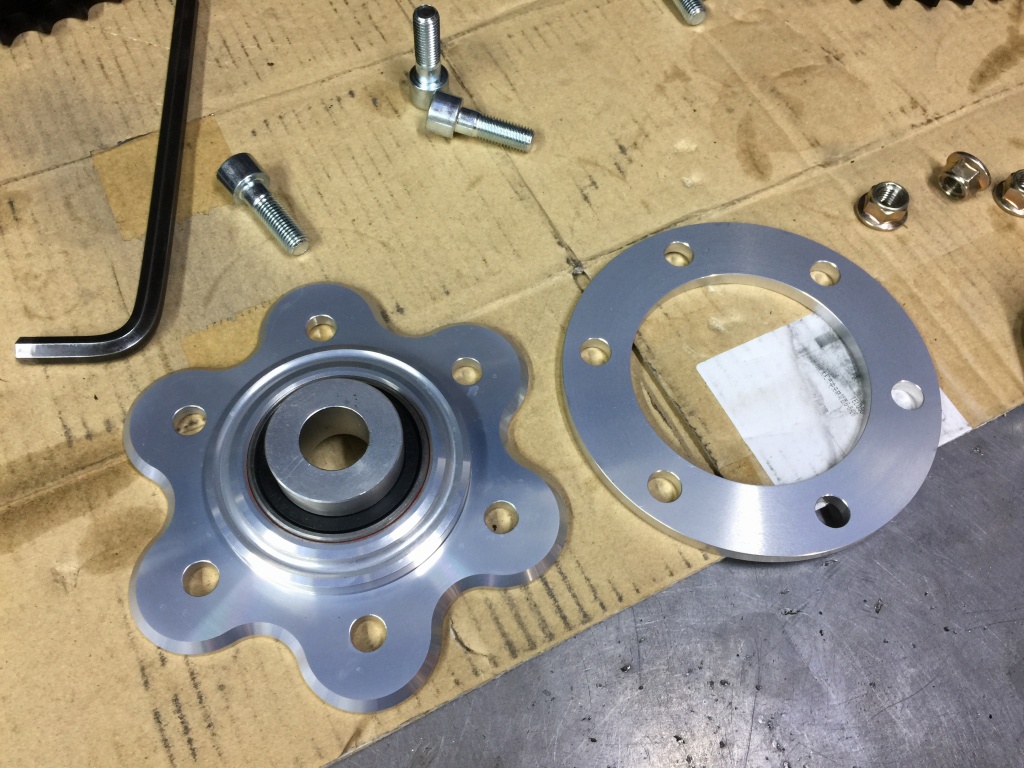

今回チェーンラインは6ミリオフセットします。リヤはスペーサーで。

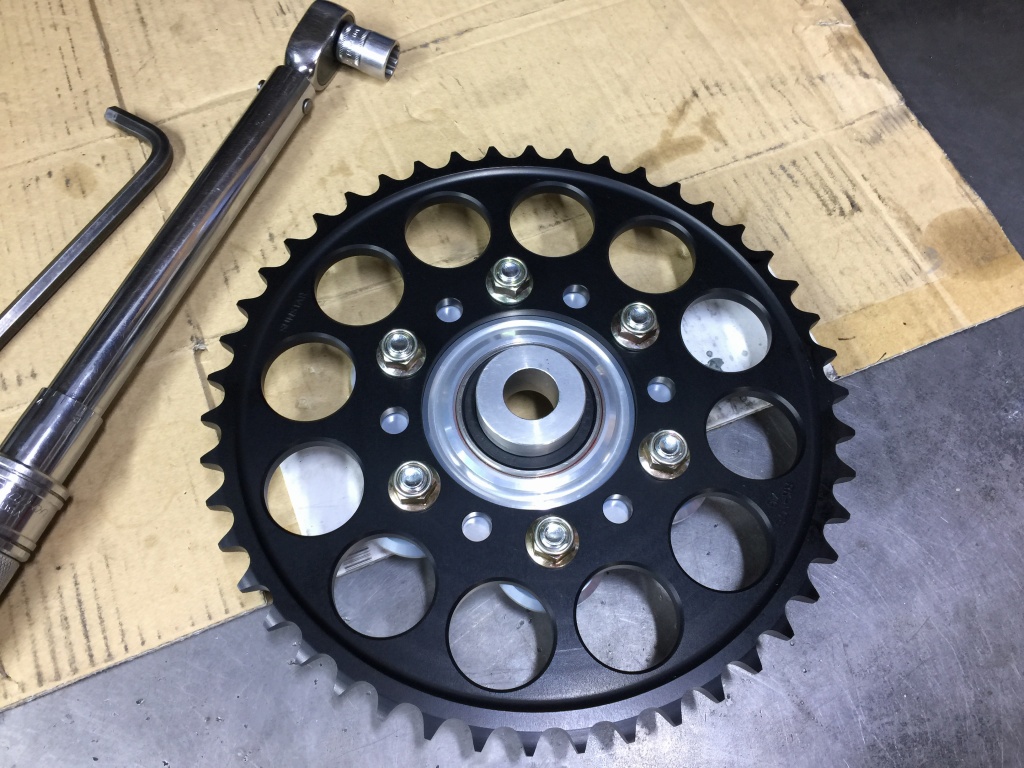

フロント18Tに合わせ、リヤスプロケは46Tです。



スピードメーターセンサーは、フロントホイールからアウトプットシャフト側へ移設します。誤差が出るのでスピードヒーラーを入れて補正します。

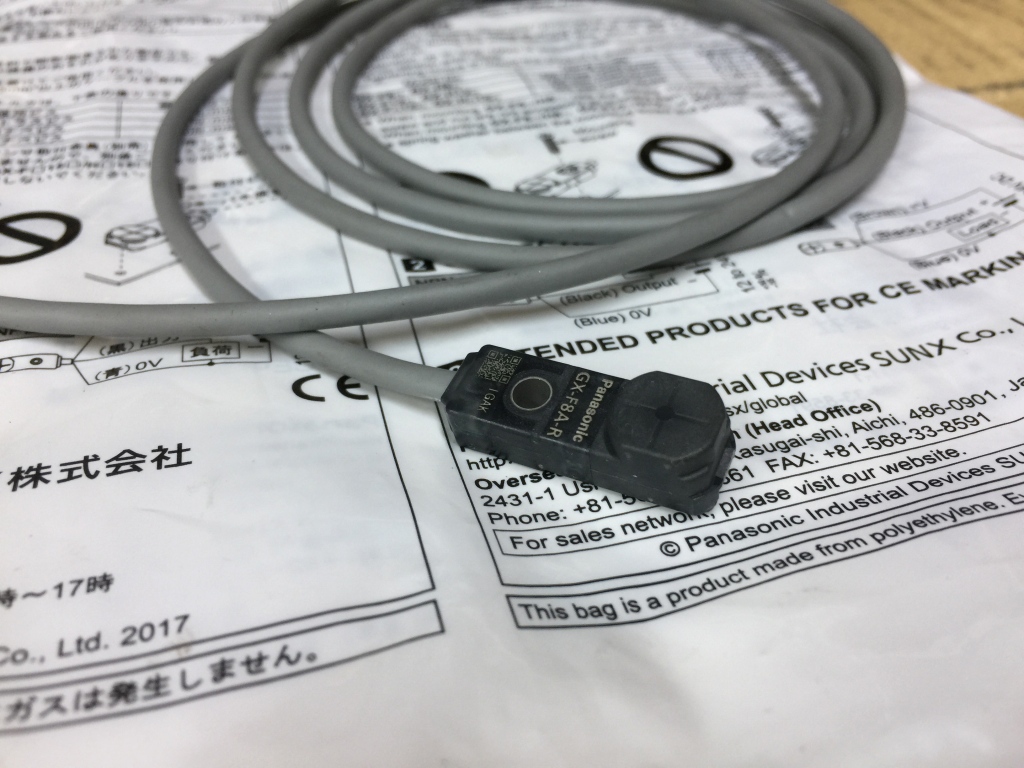

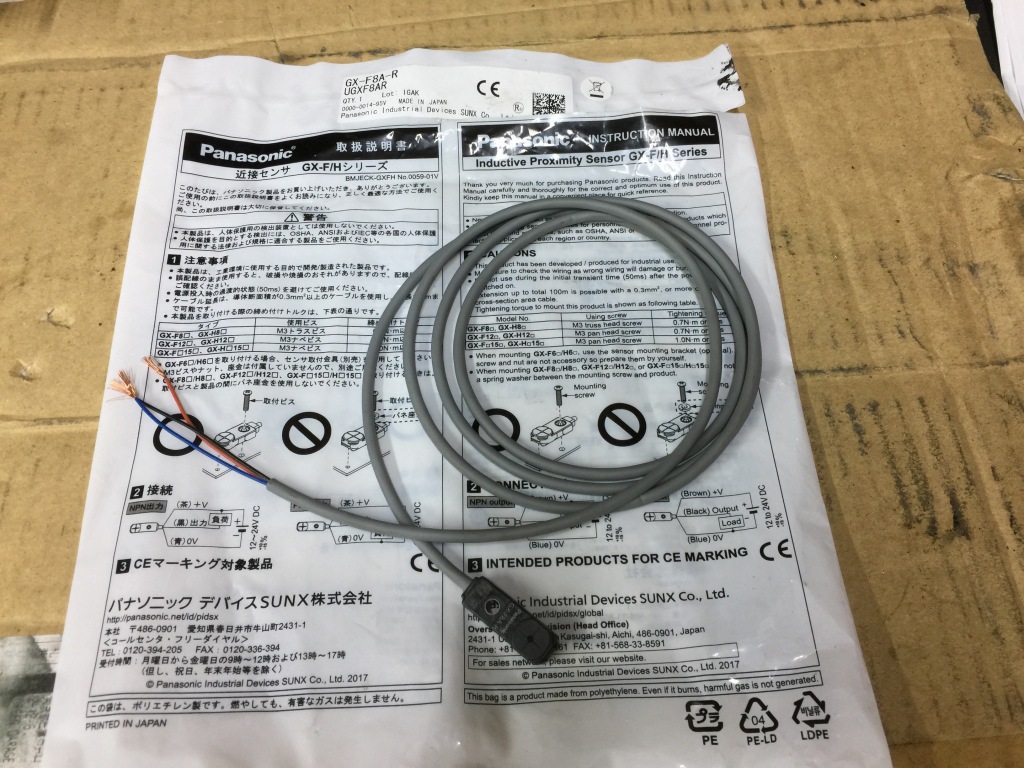

センサーはこちらのパナソニック製近接スイッチを使います。シールドタイプなので水やホコリに耐性があります。

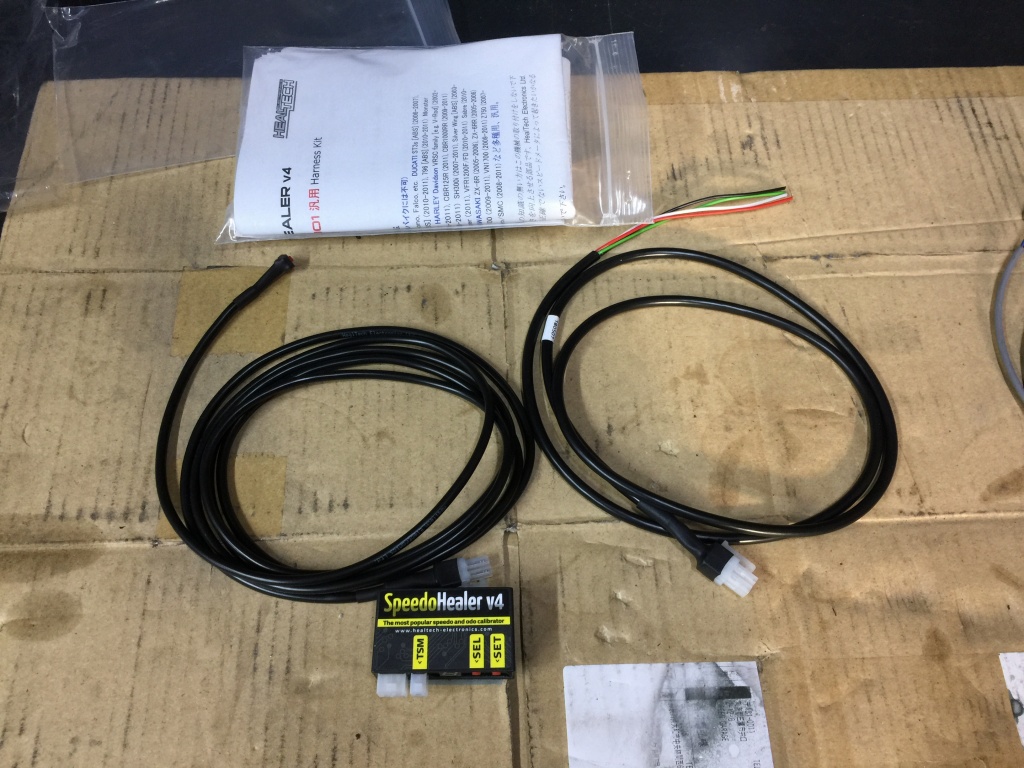

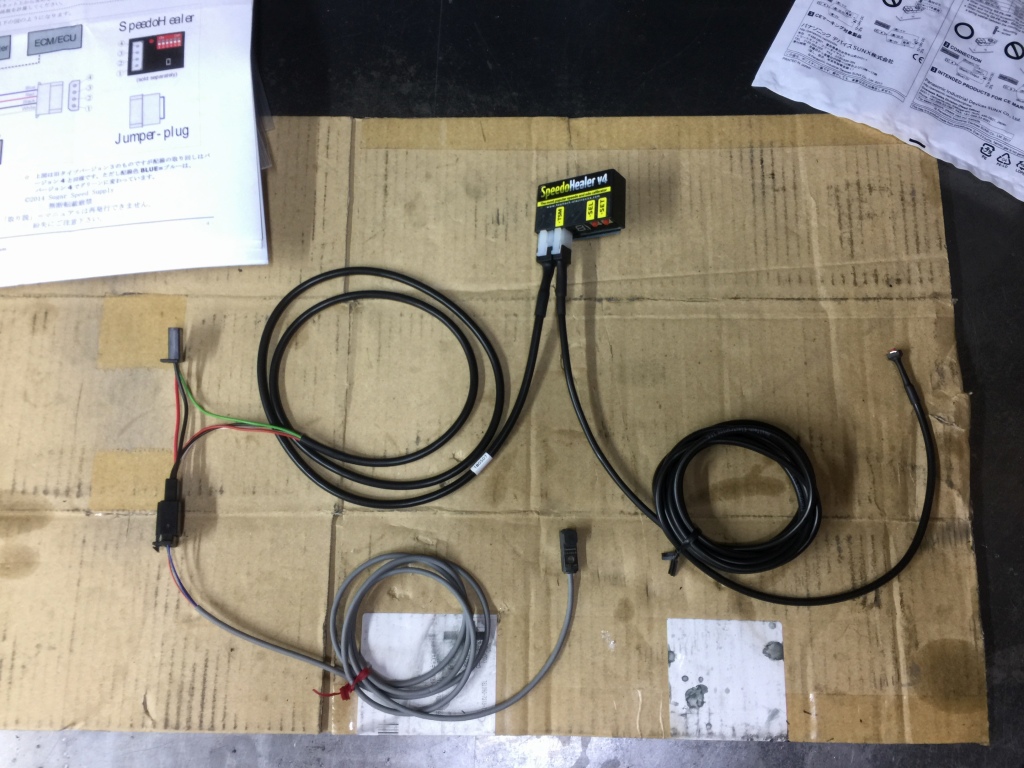

スピードヒーラーとセンサーのハーネスを製作します。接続先はトリップメーターです。

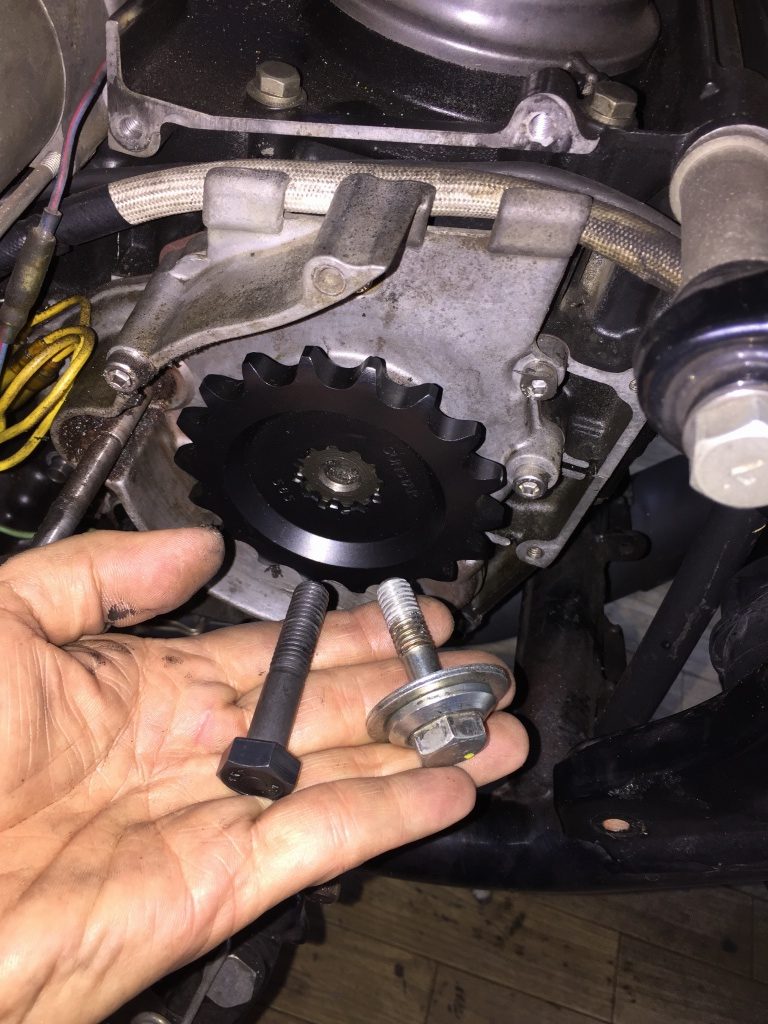

フロントスプロケにはスピードセンサー用のトリガーを付けるので、ボルトは長い高張力ボルトに交換します。

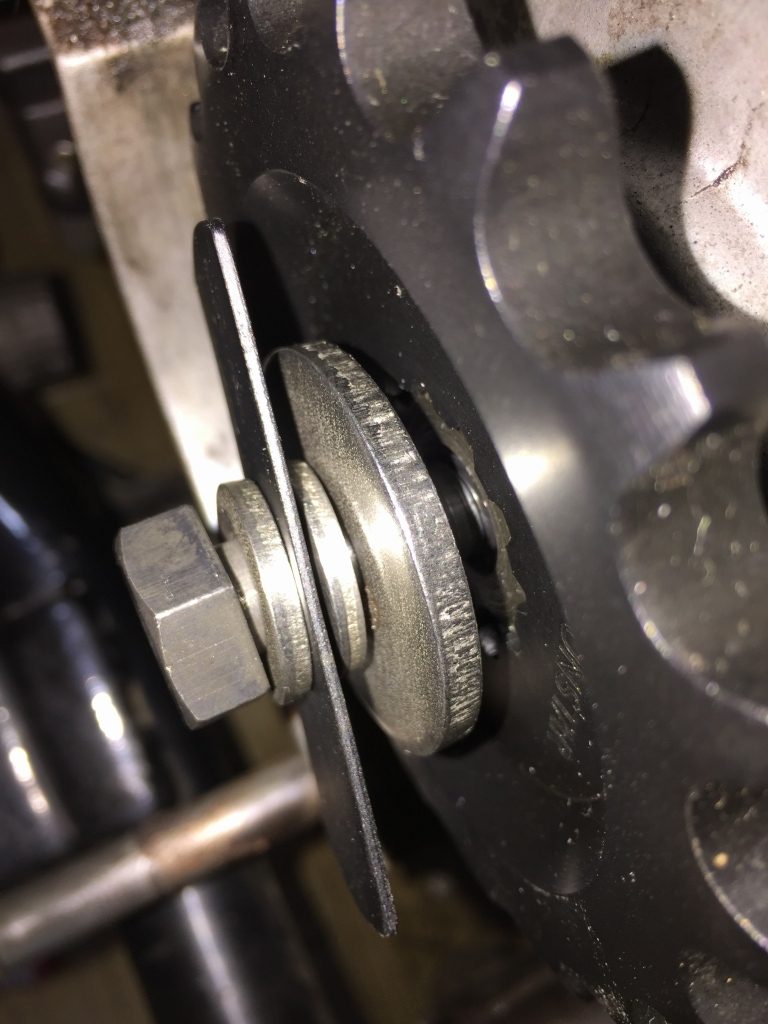

真ん中の鉄板製のトリガーを挟んで厚いワッシャーを介してスプロケを抑えます。

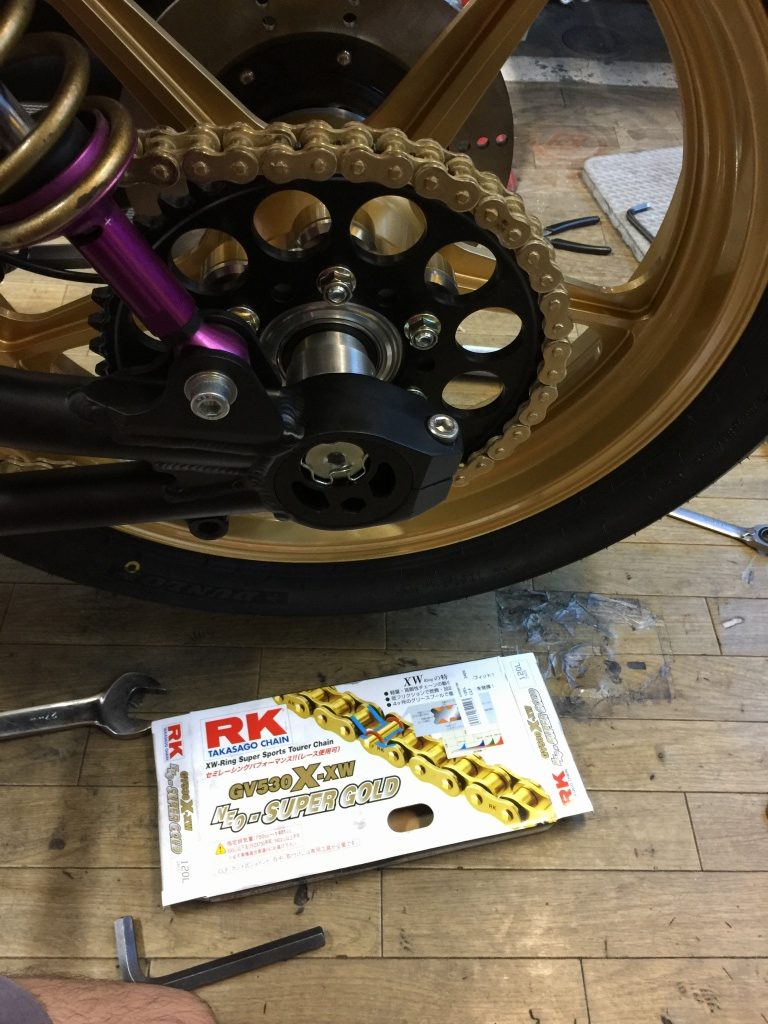

新しいチェーンを取り付けます。

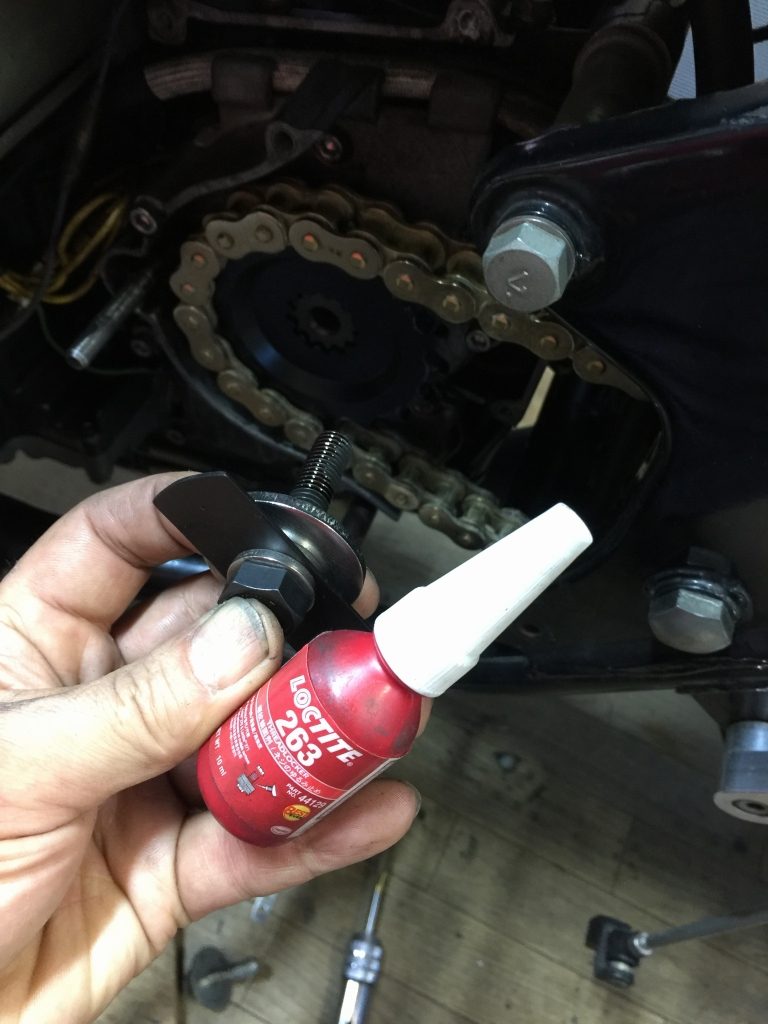

フロントスプロケボルトはネジロックを塗布して組付けます。

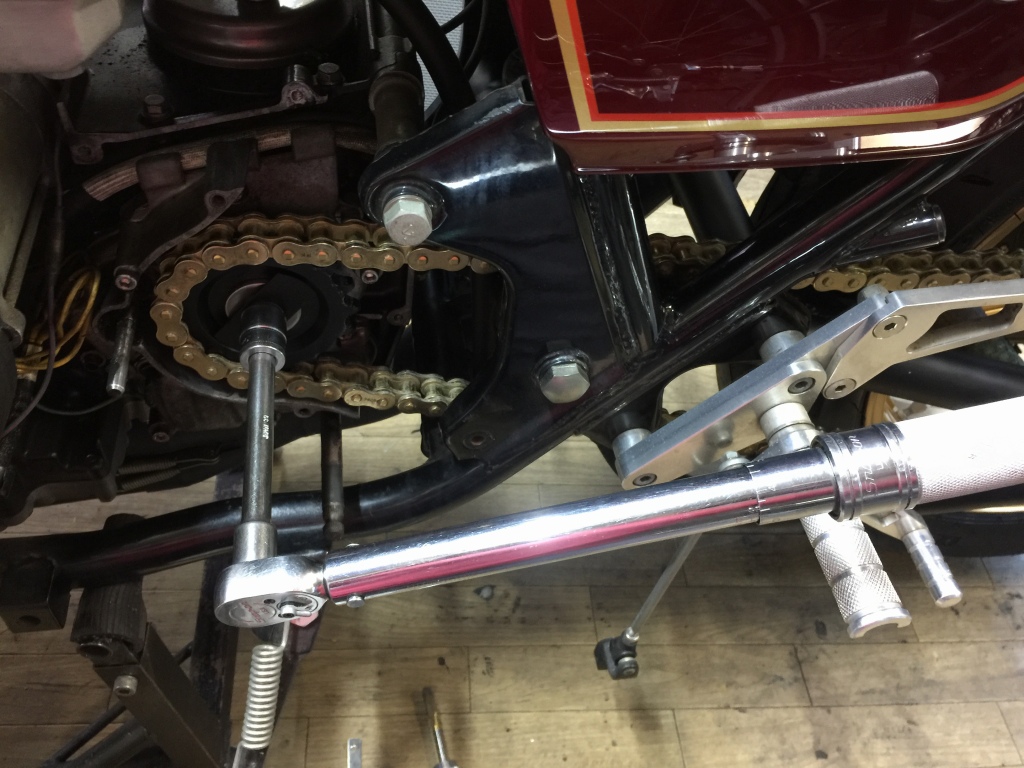

締め付けは規定トルクでしっかりと。

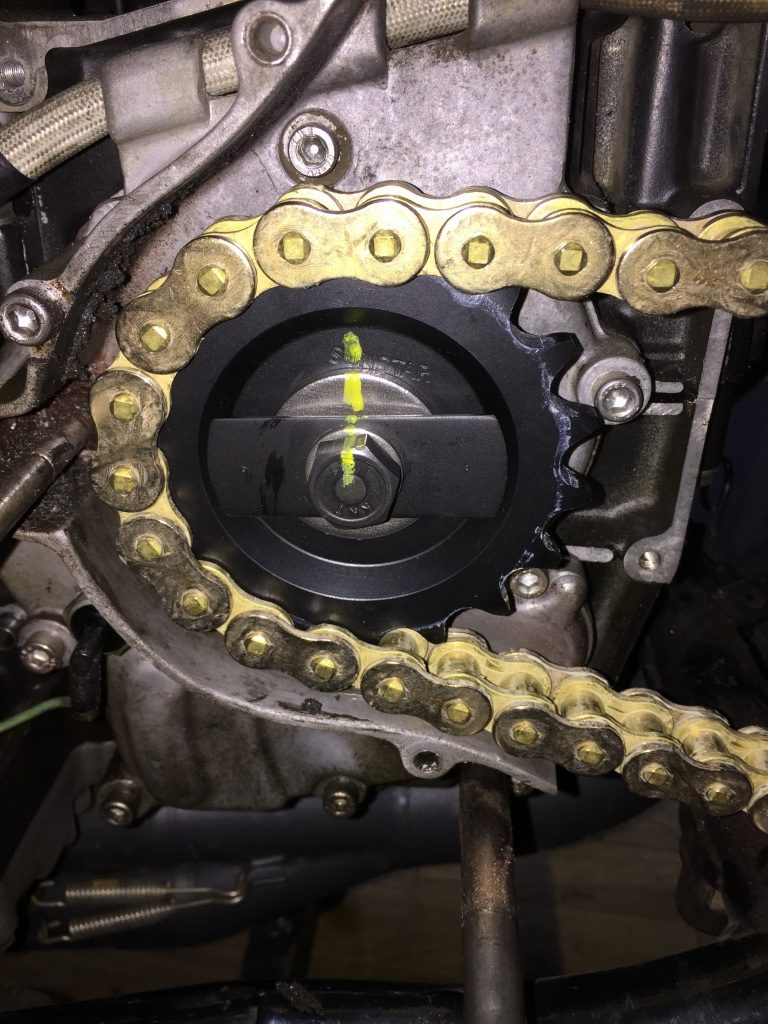

トリガーはこんな感じ。1回転で2信号出ます。

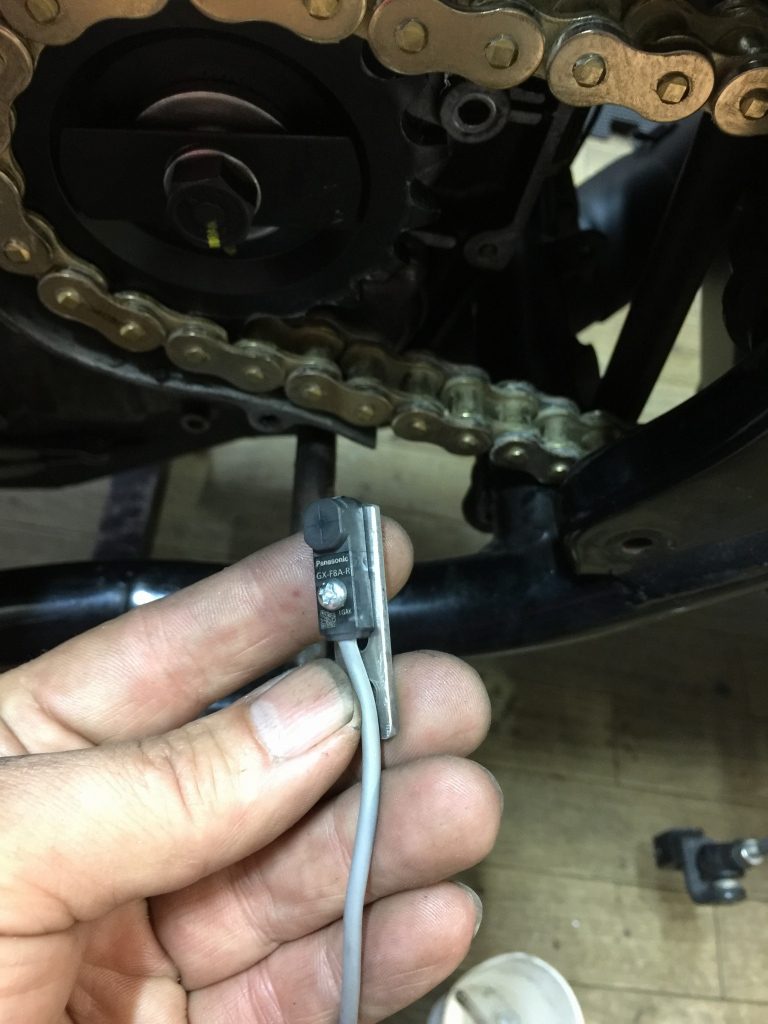

センサーはブラケットに固定します。

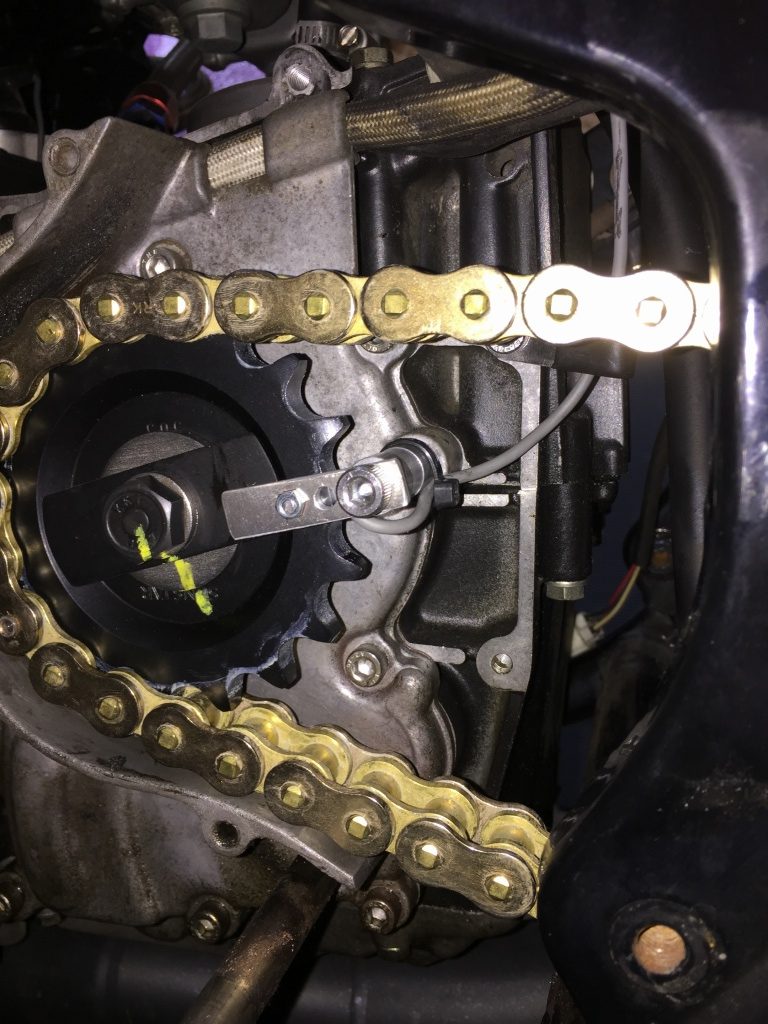

センサーをセッティングするとこんな感じです。

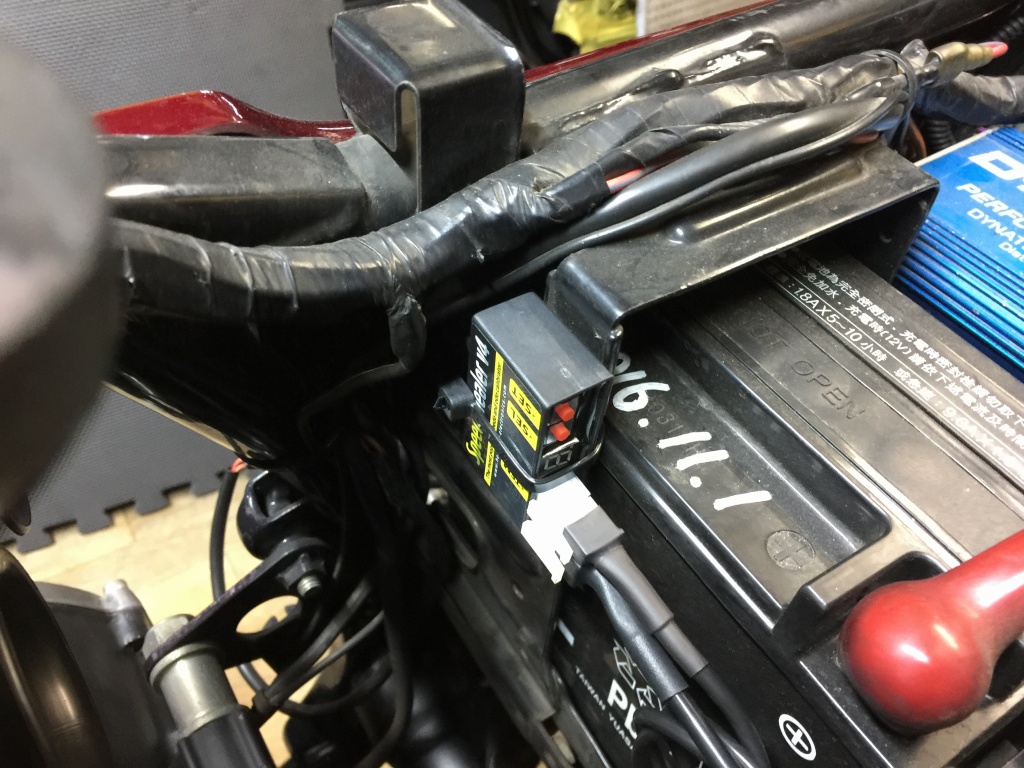

スピードヒーラーはシート下に設置。

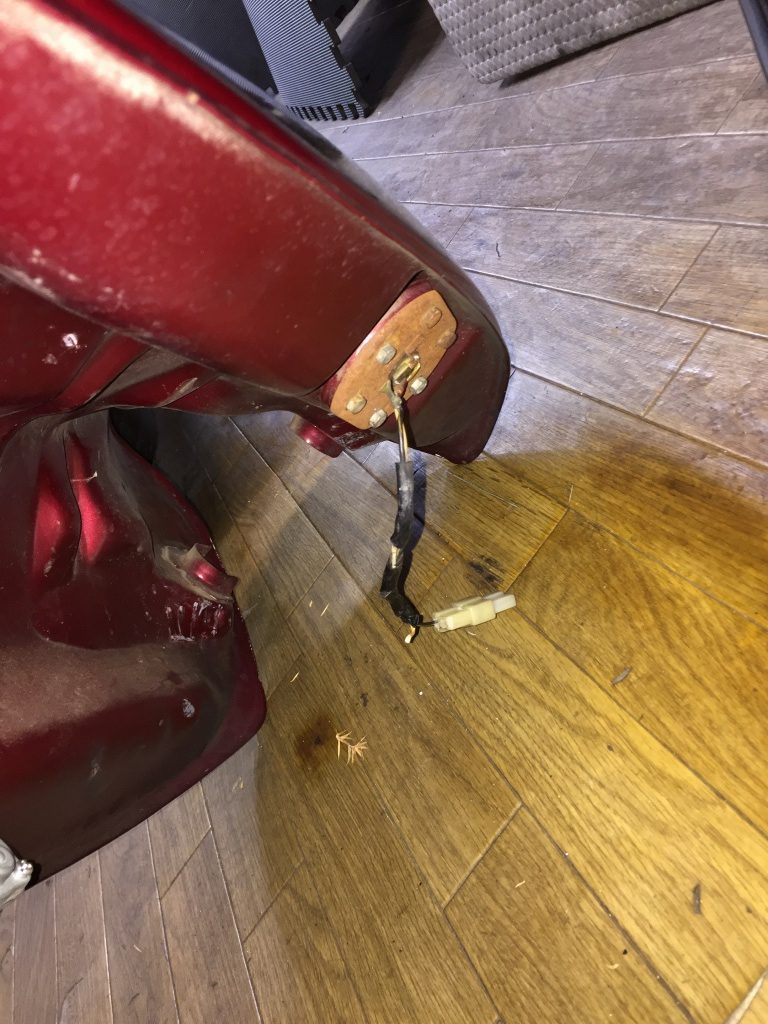

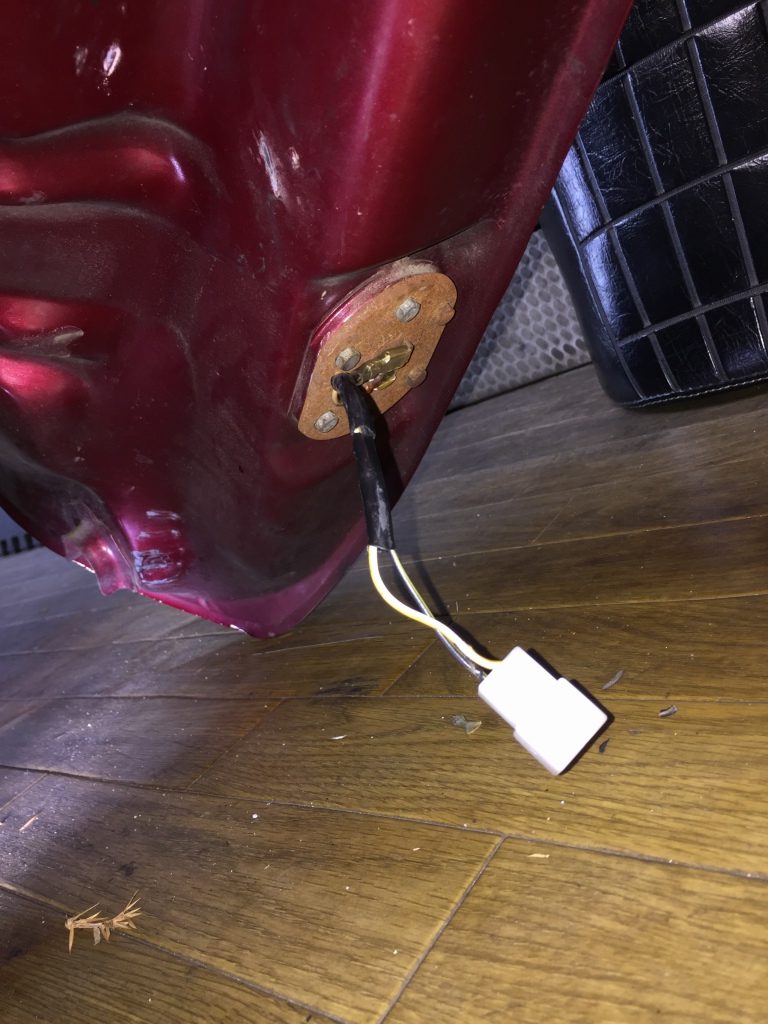

タンクを外す際、燃料センサーのカプラーが外れず、配線が抜けてしまいました。



両側のカプラーは新品交換しておきます。



組付けはこれで全て完了です。あとは実走してスピードメーターの校正をします。
