Z1000Mk2 S.T様 フレーム修正の仕上げ

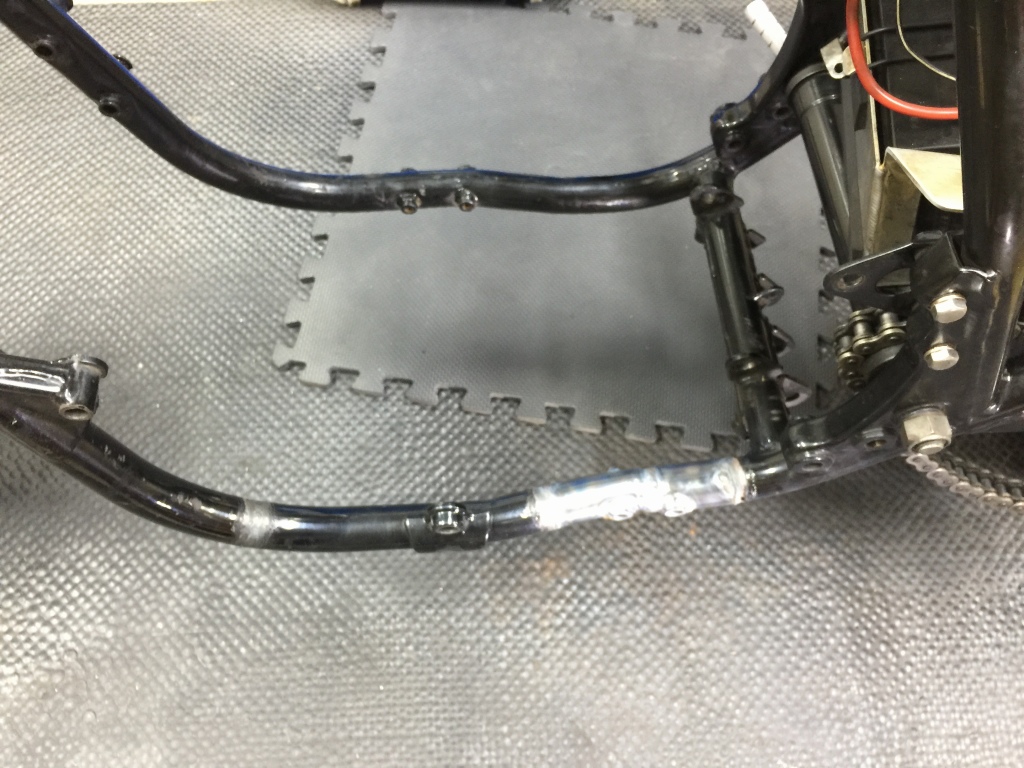

フレーム接合部分の溶接をできるだけ行い、その後、脱着式サイドスタンドの加工に入ります。



取付位置を割り出してマーキングします。

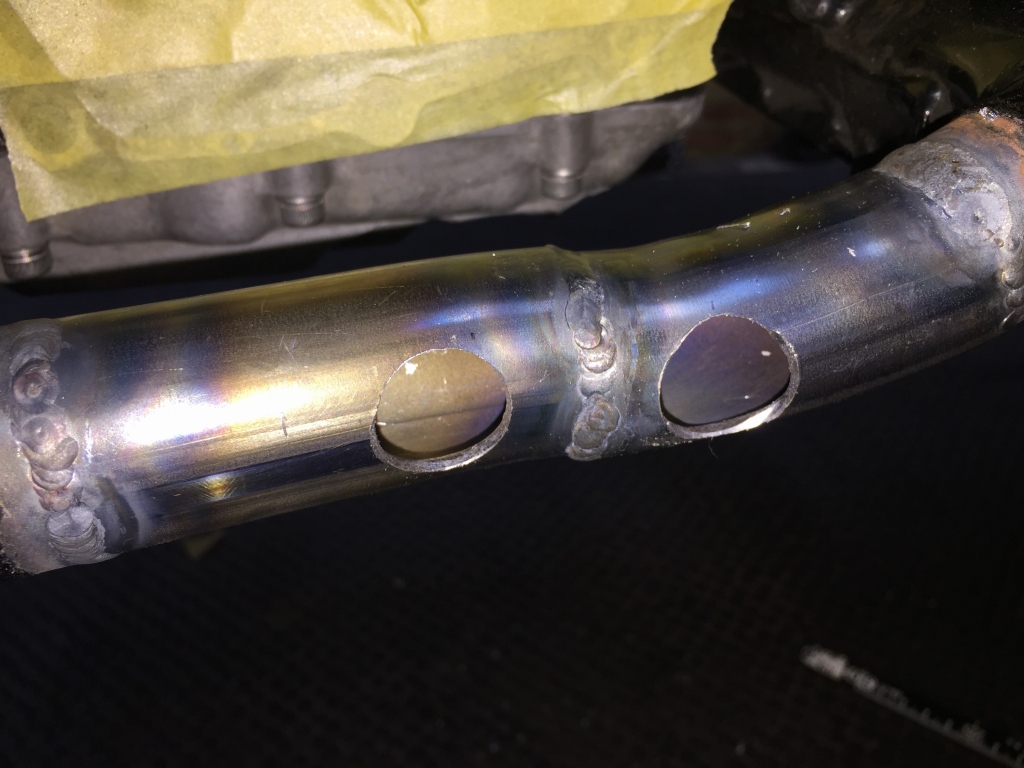

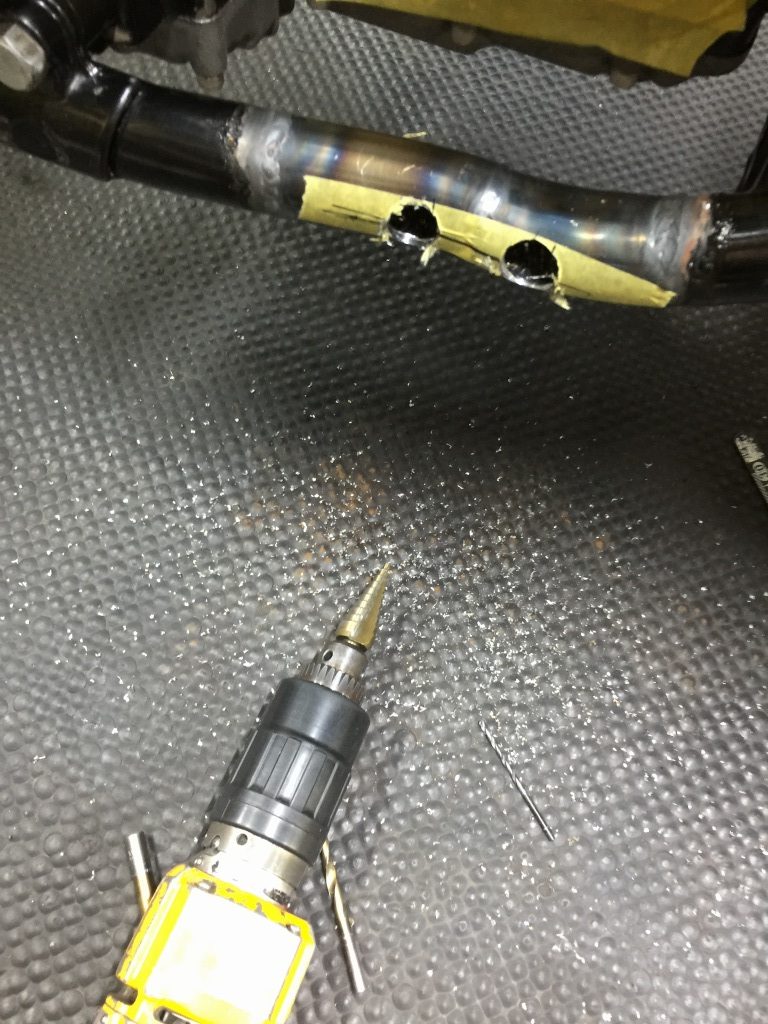

フレームにボス取り付け用の穴を開けます。



取り付けイメージはこんな感じです。

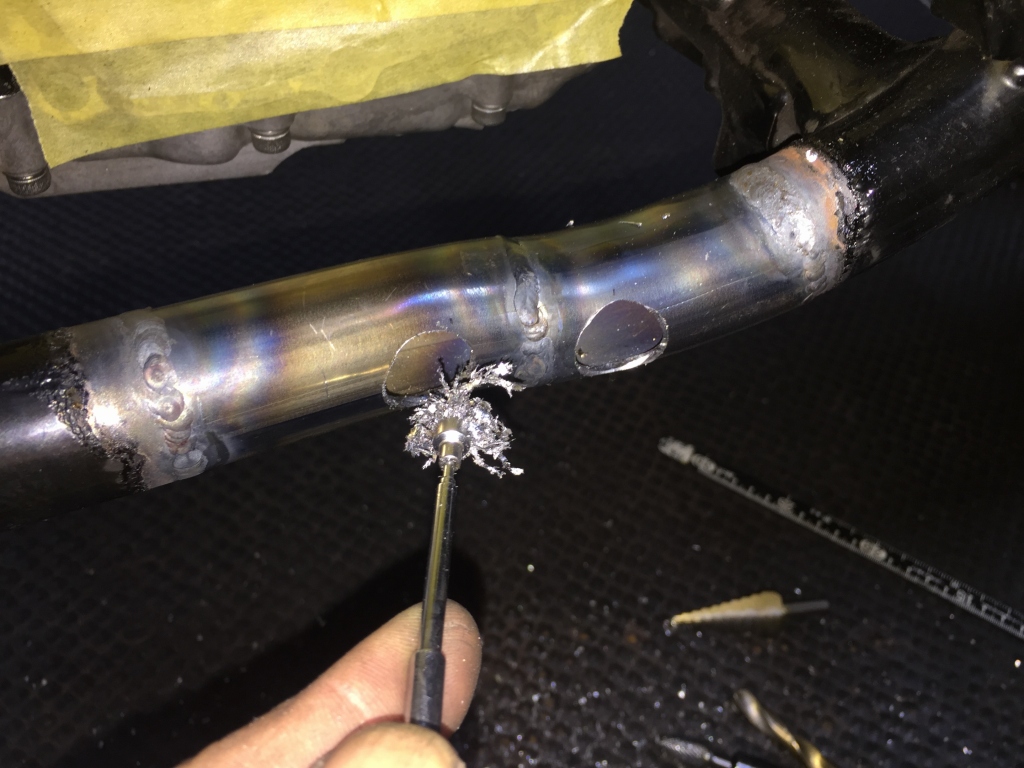

パイプ内部の切粉をマグネットで取り出します。

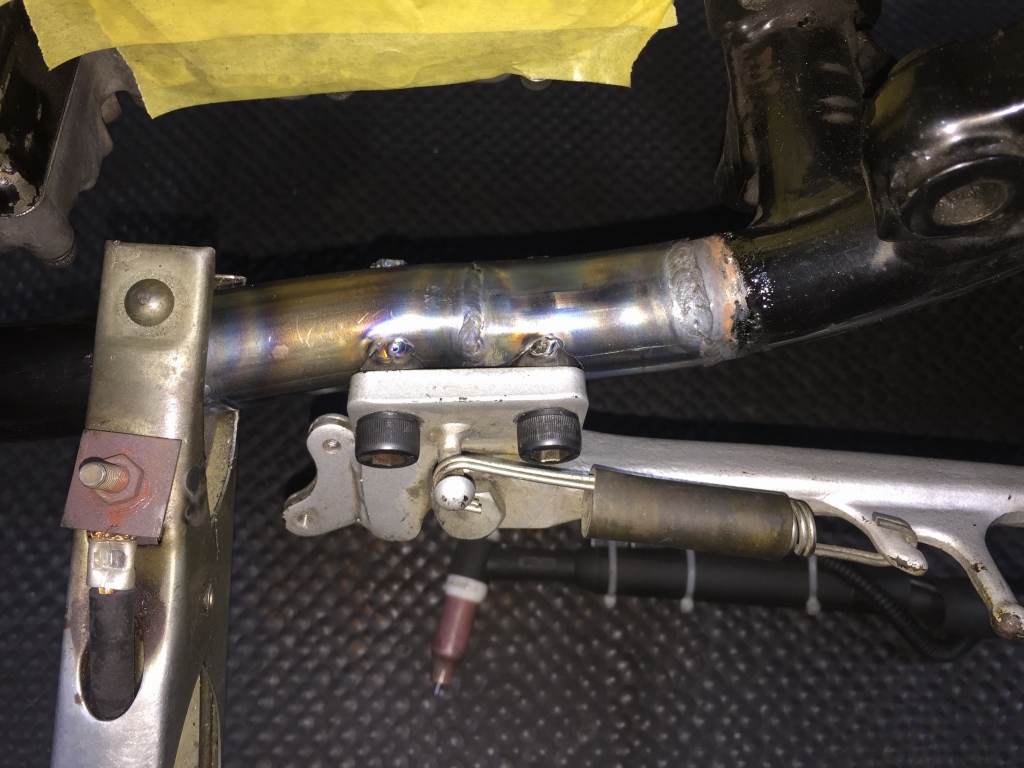

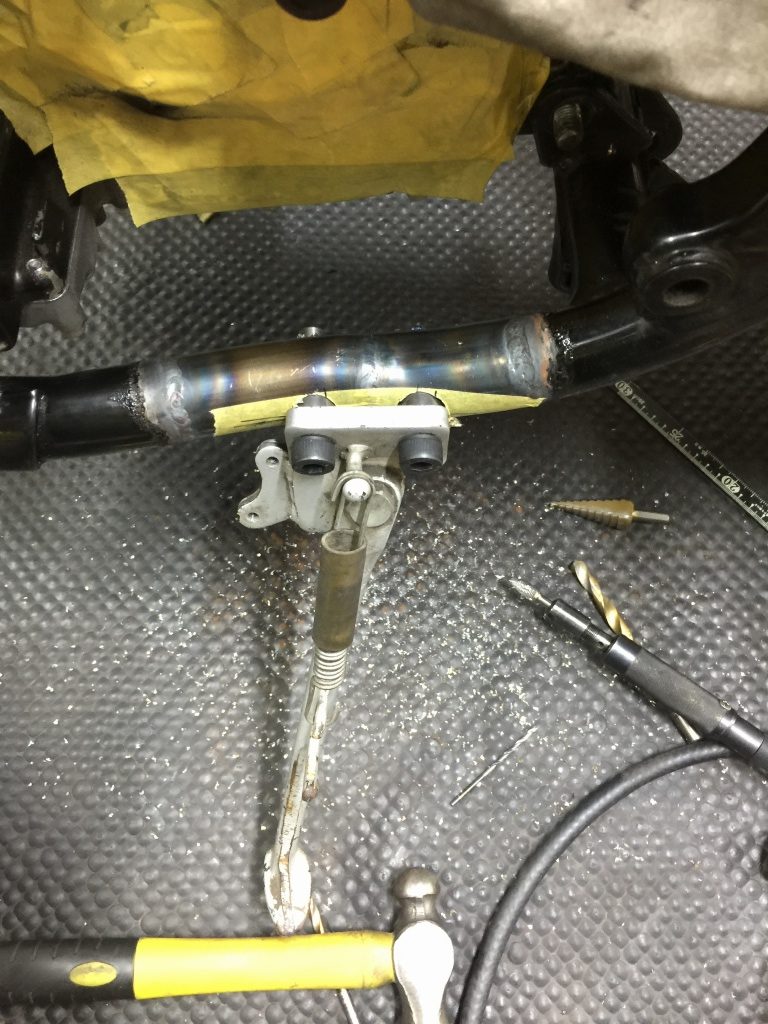

サイドスタンドブラケットを治具にして、ボスを溶接で仮付けします。

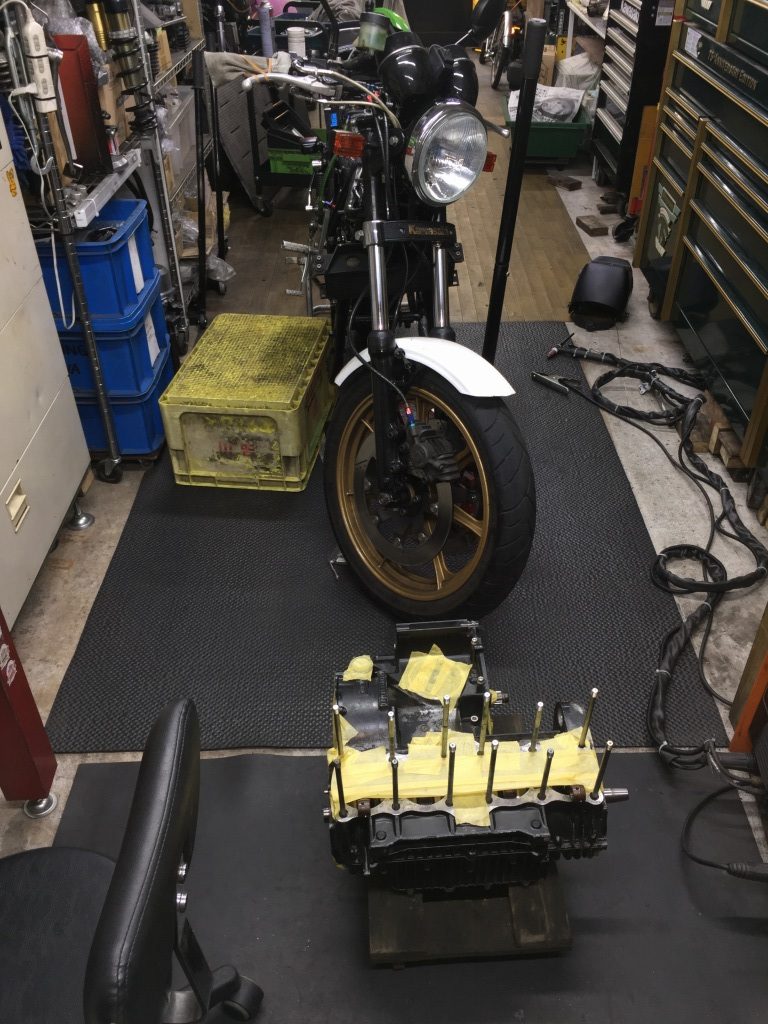

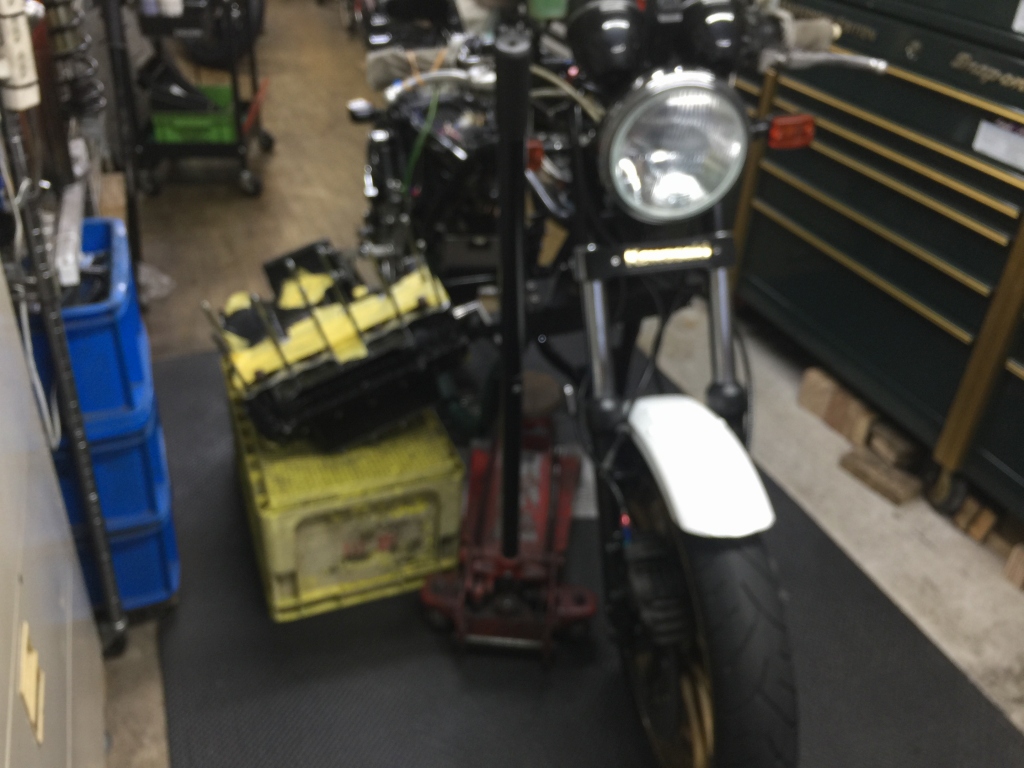

一旦、エンジンを下ろします。

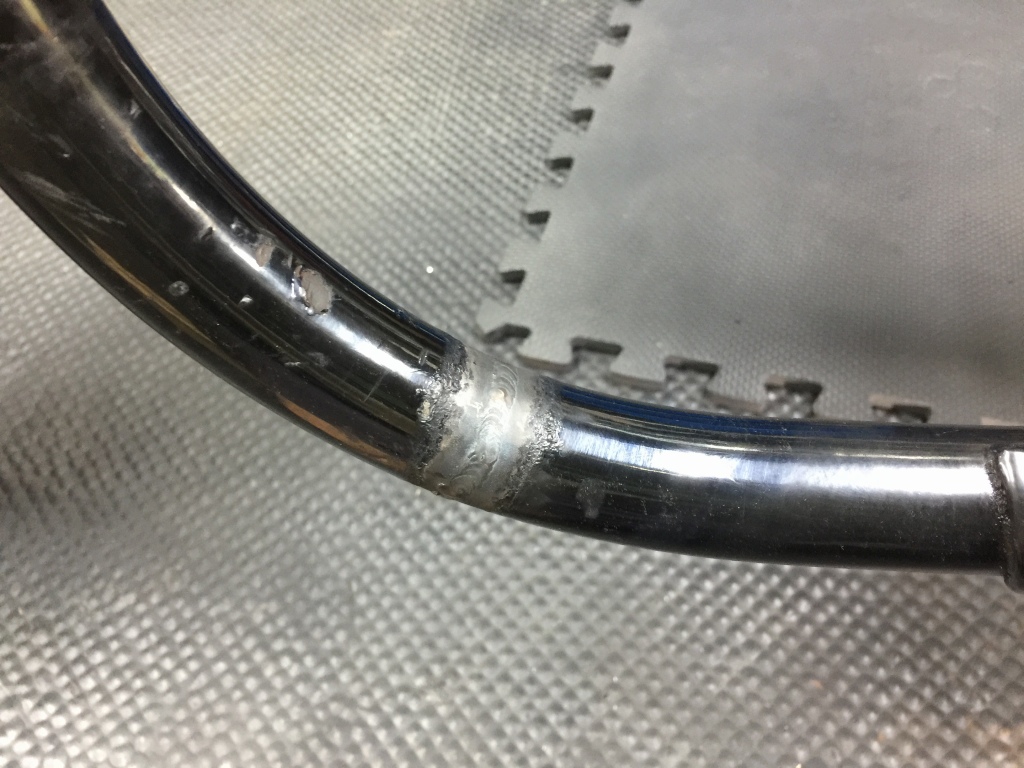

フレーム接合部とサイドスタンドボスを裏側まで全周溶接します。

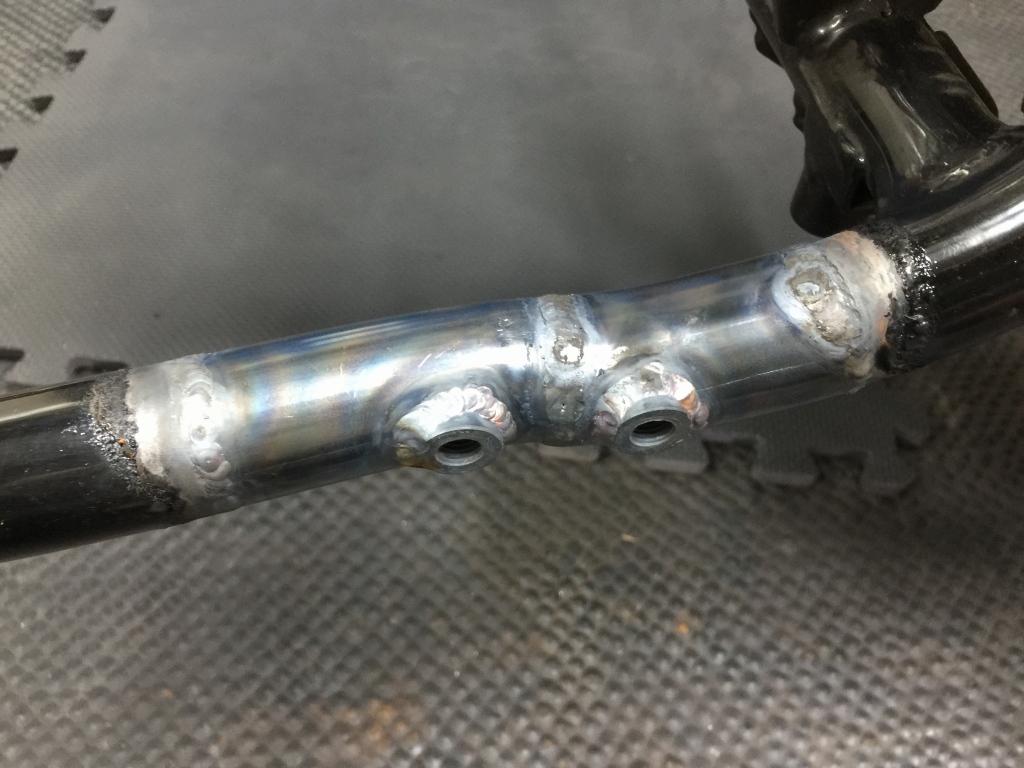

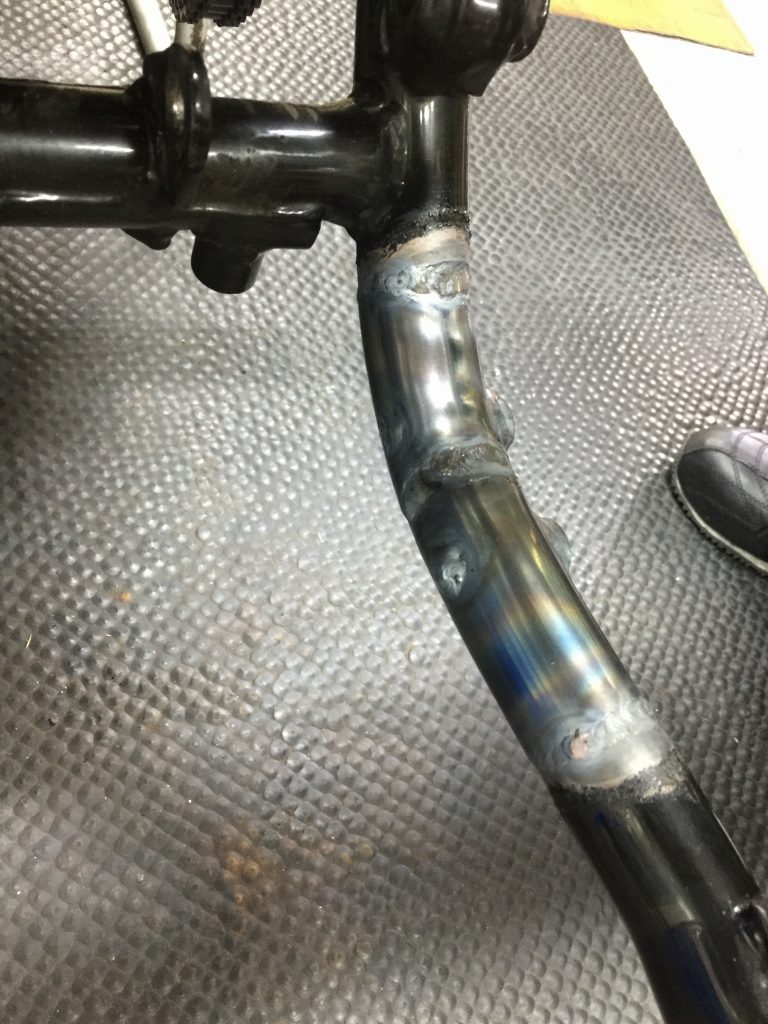

溶接完了です。

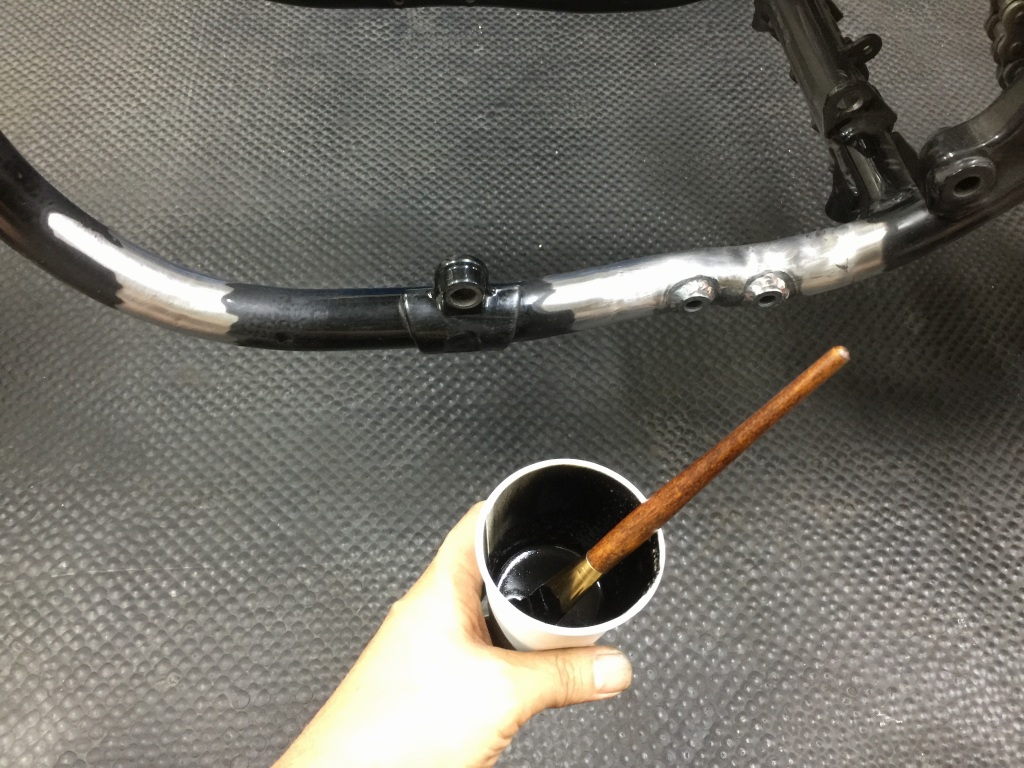

表面を研磨し、刷毛で塗装します。

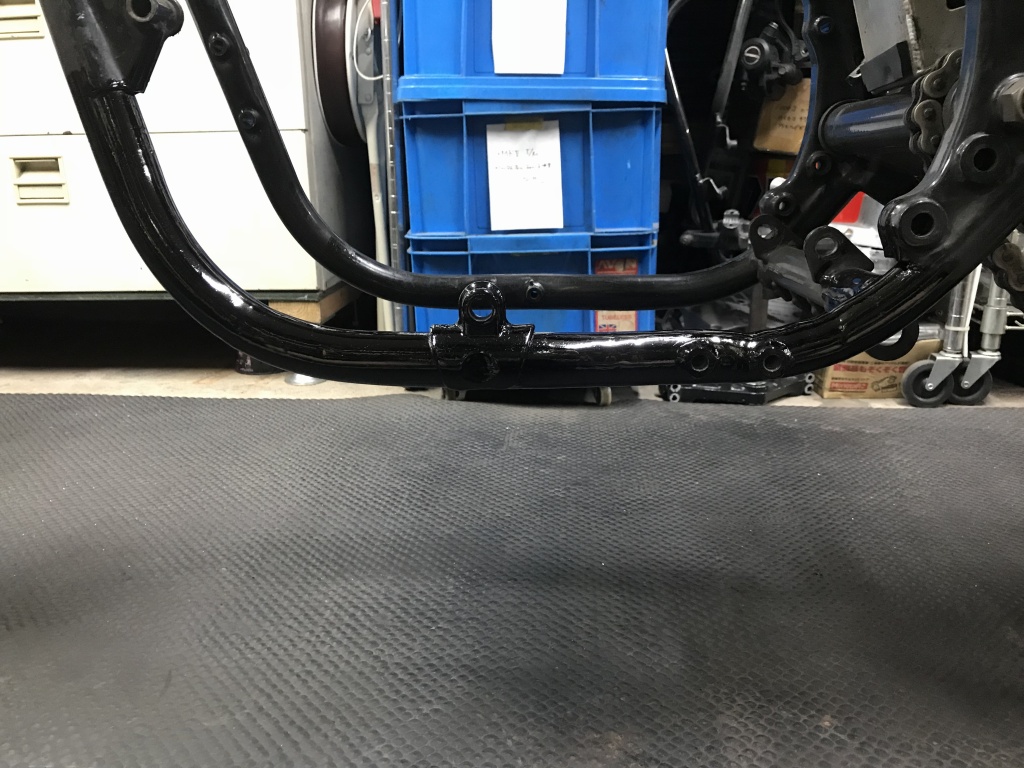

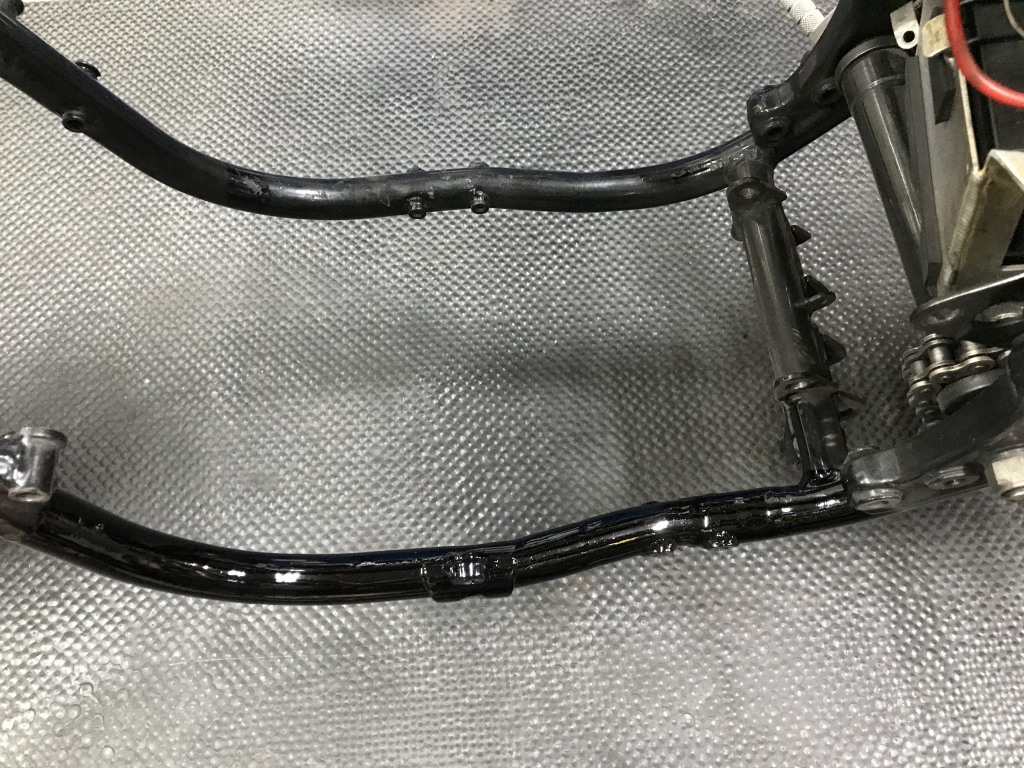

塗装完了しました。



サイドスタンドは、不要なブラケットを削除し、ストッパーの位置も少し修正します。





塗装が乾いたらエンジンを車載します。

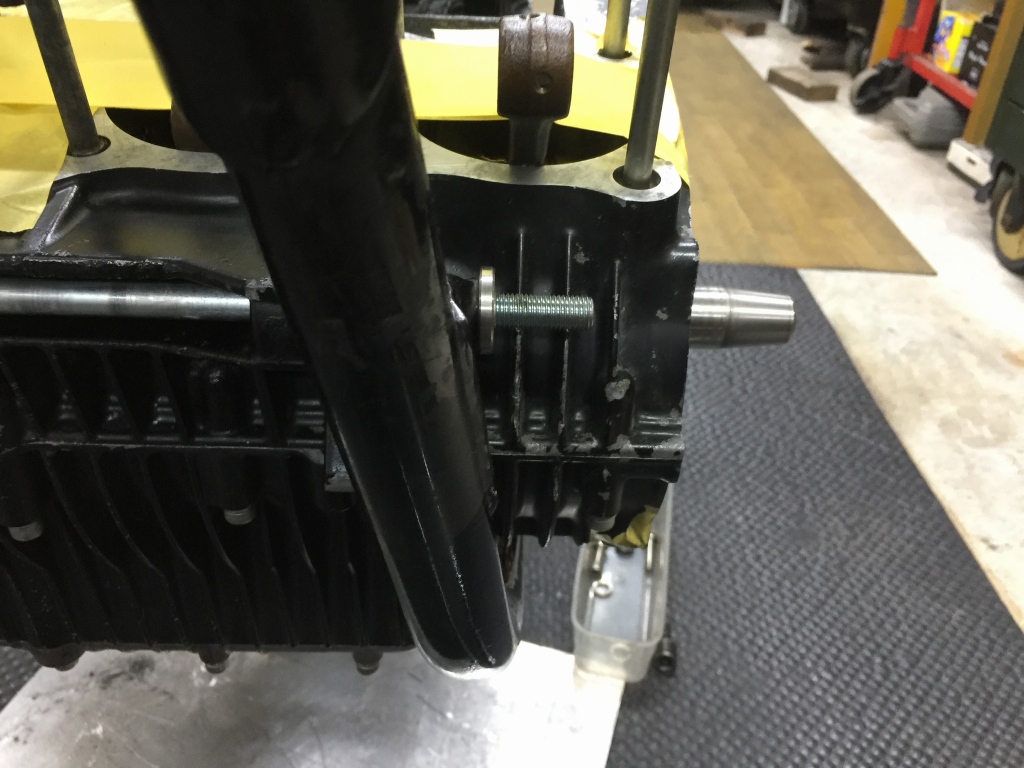

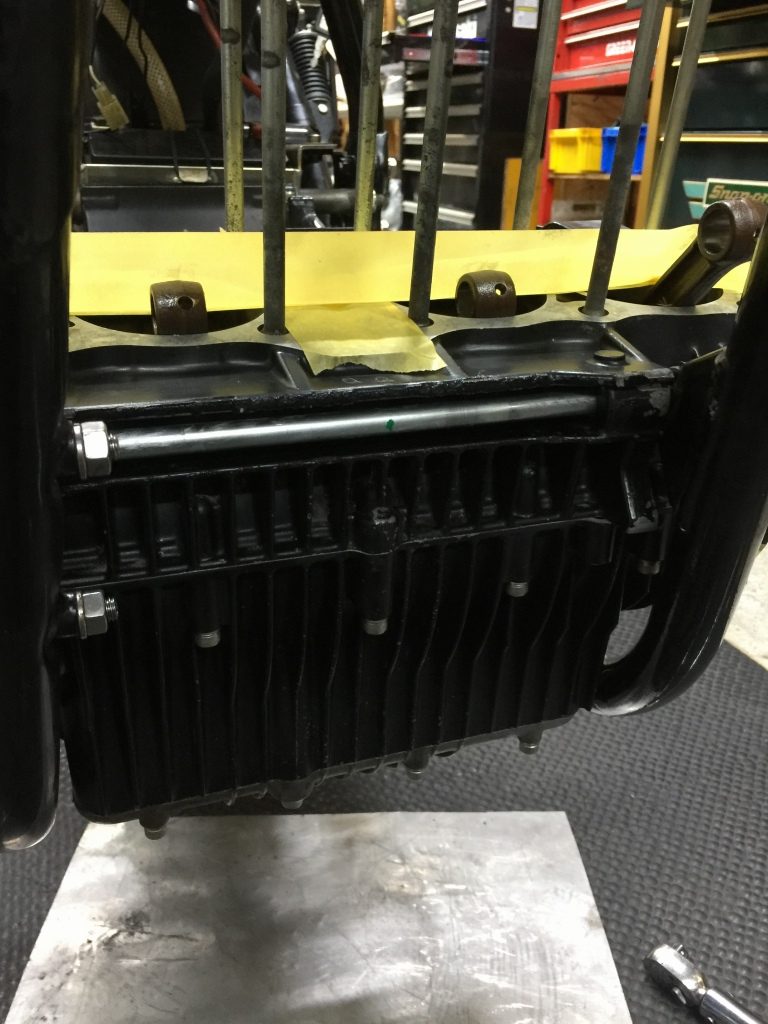

エンジンスライダーが付くフロントのマウントは、ボルトの出代を左右均等に振り分けます。

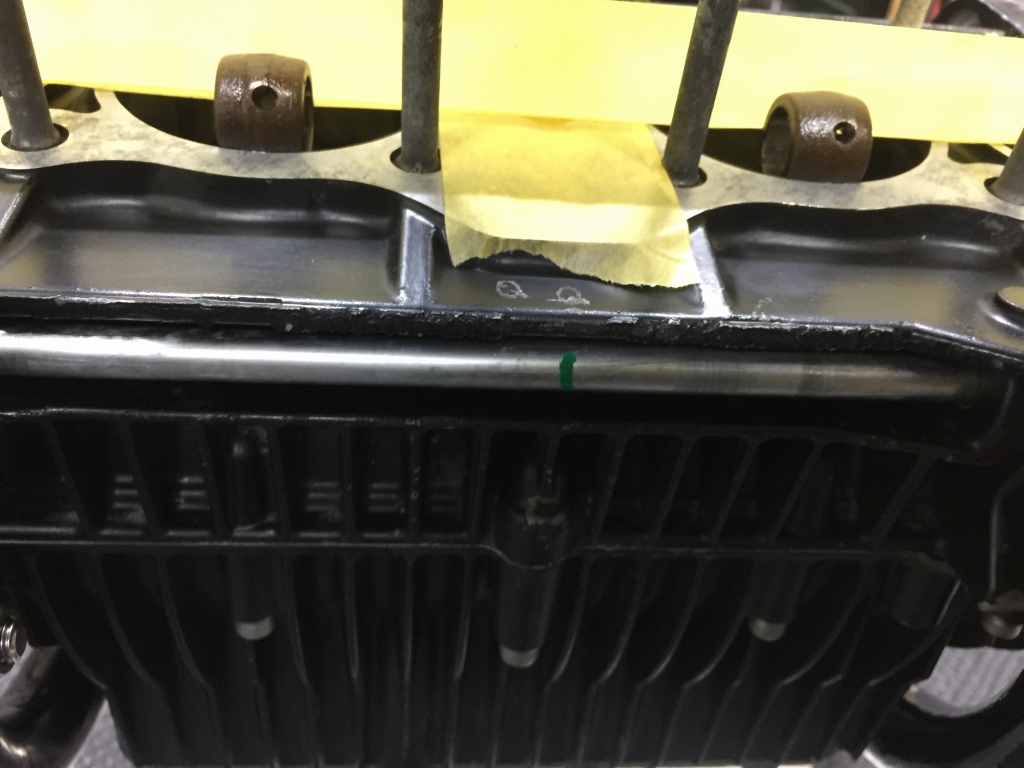

そして、ボルトのセンターにマークしておきます。

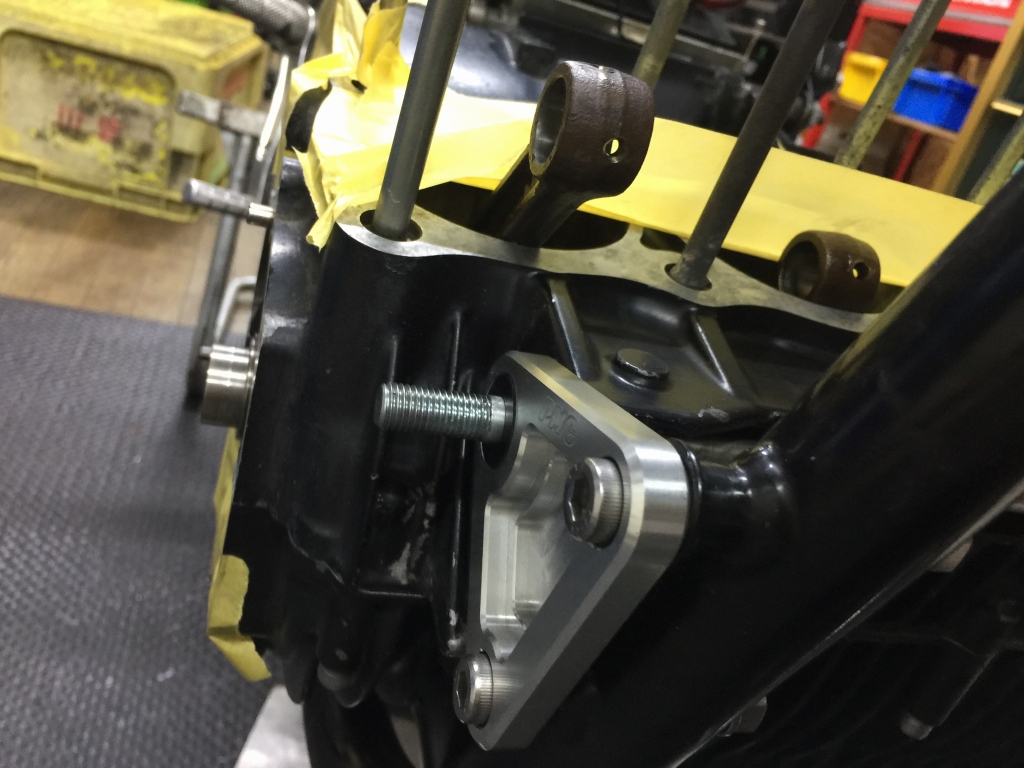

本体がナットになっている構造のエンジンスライダーを取り付けます。

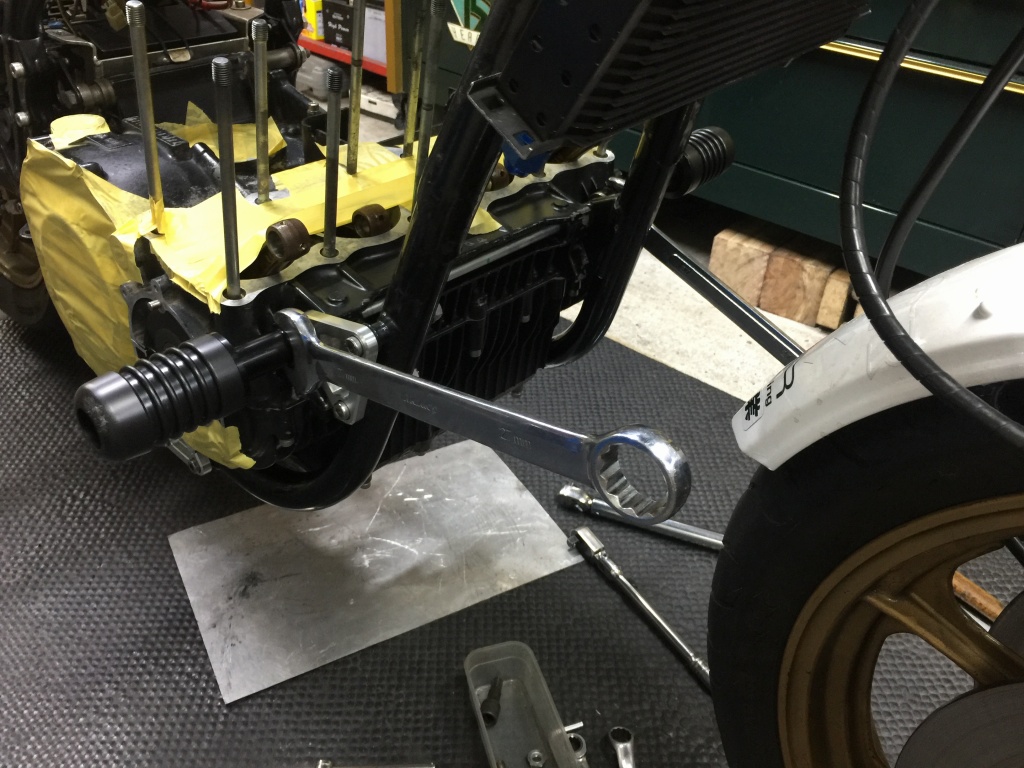

ボルトがズレていないことを確認します。その他のエンジンマウントも、規定トルクで締め付けます。

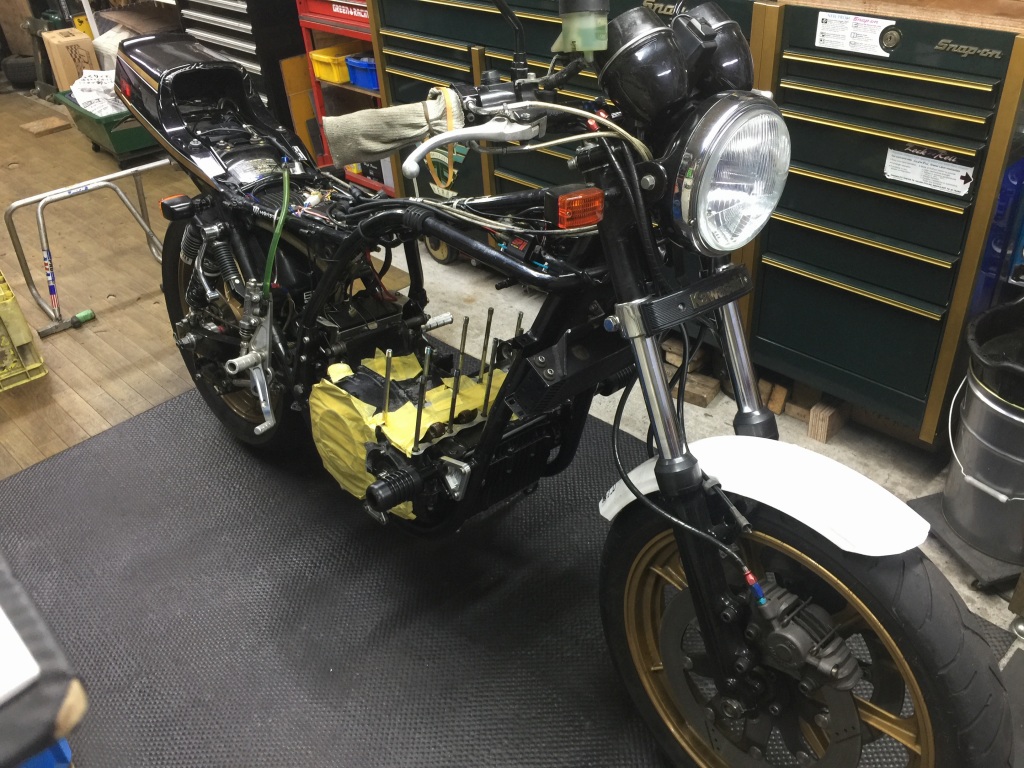

ようやく、新しいクランクケースで組んだエンジンが車載できました。

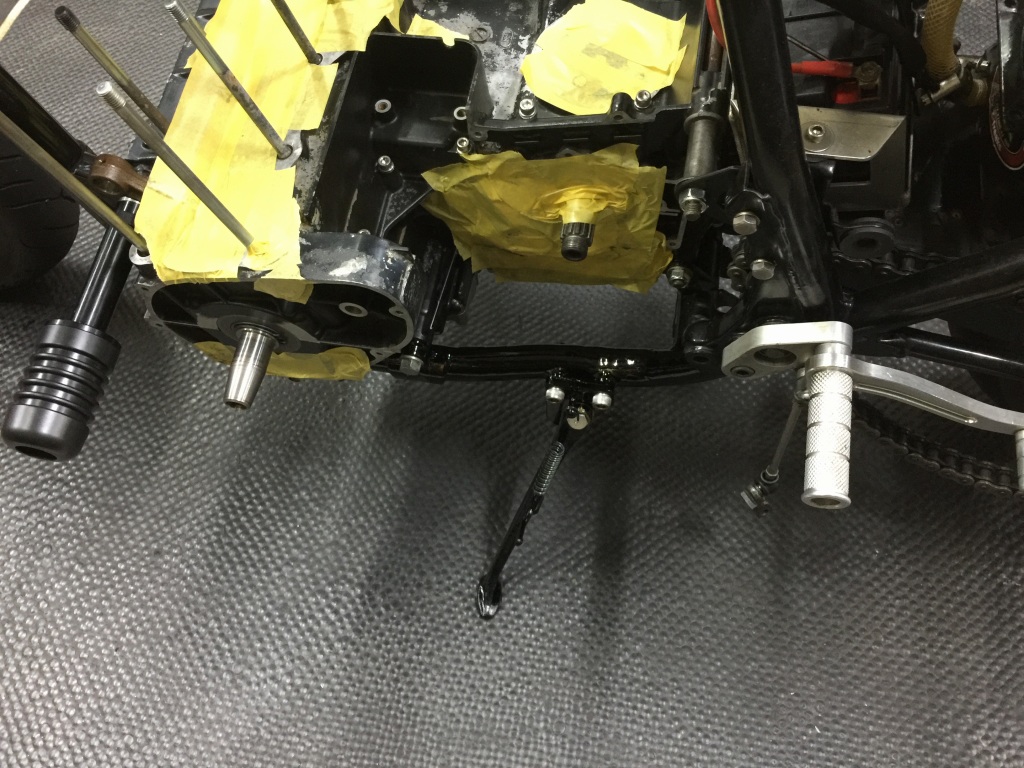

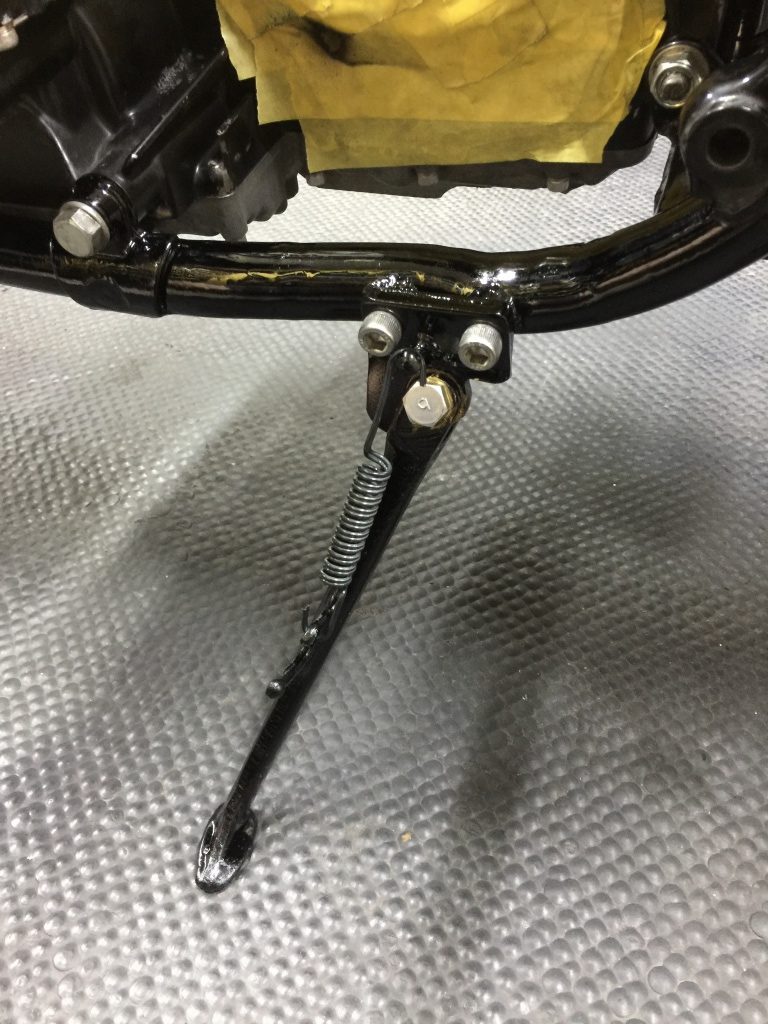

脱着式サイドスタンドも取り付けます。

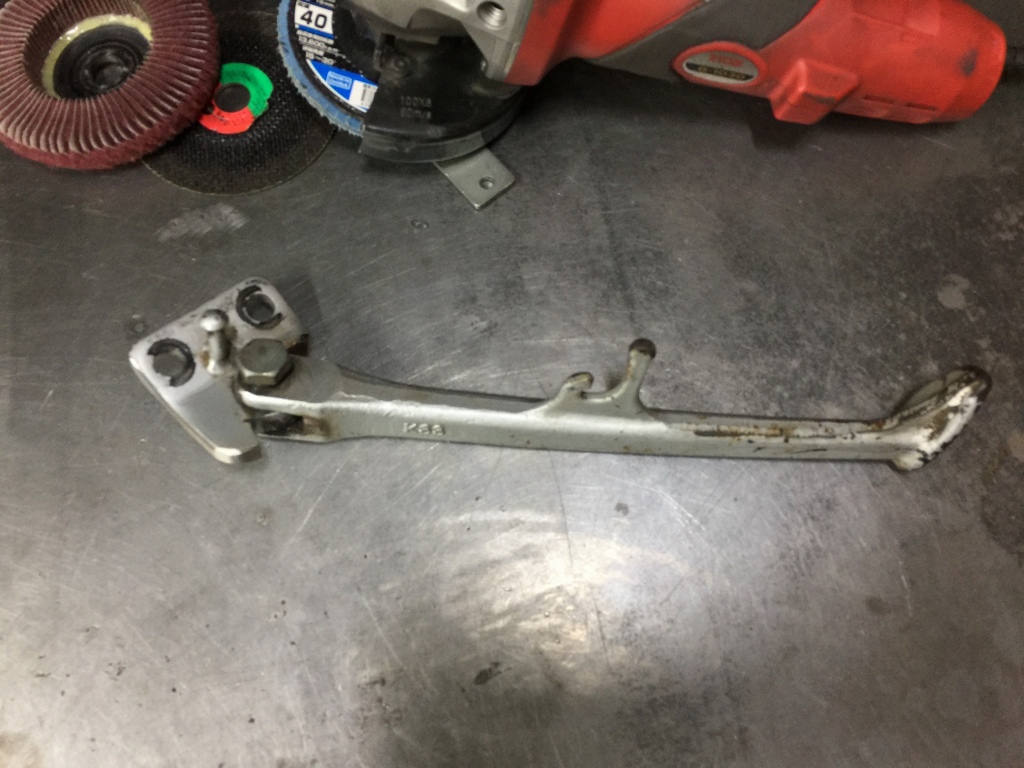

スタンドの素材はZXR250純正です。

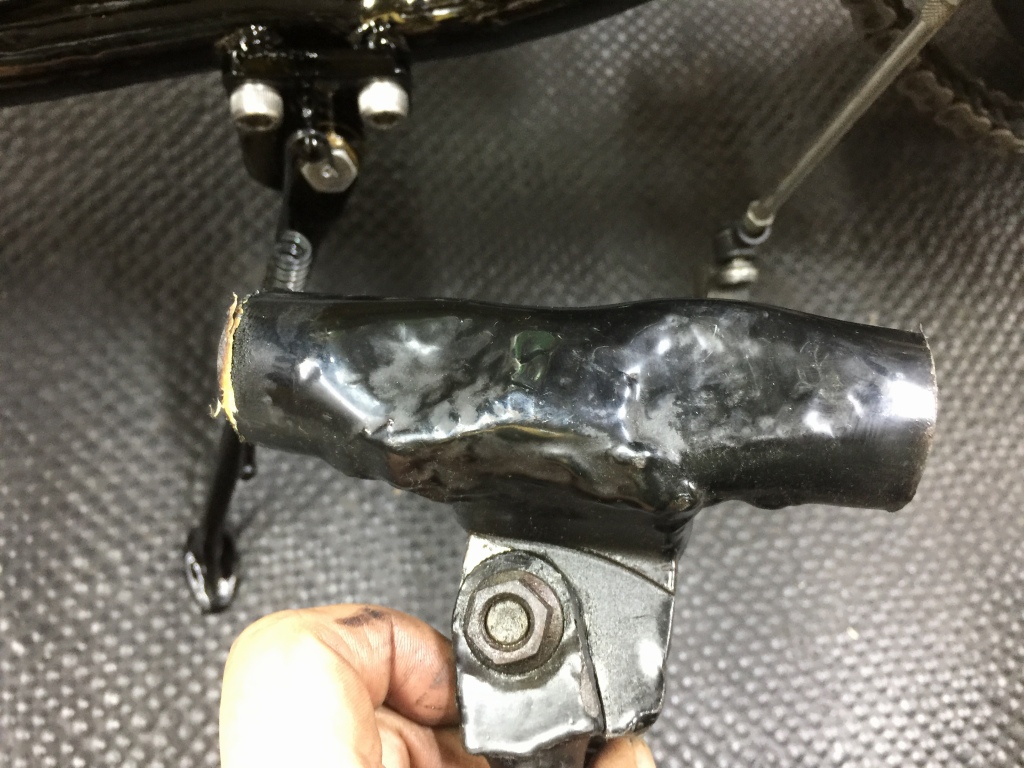

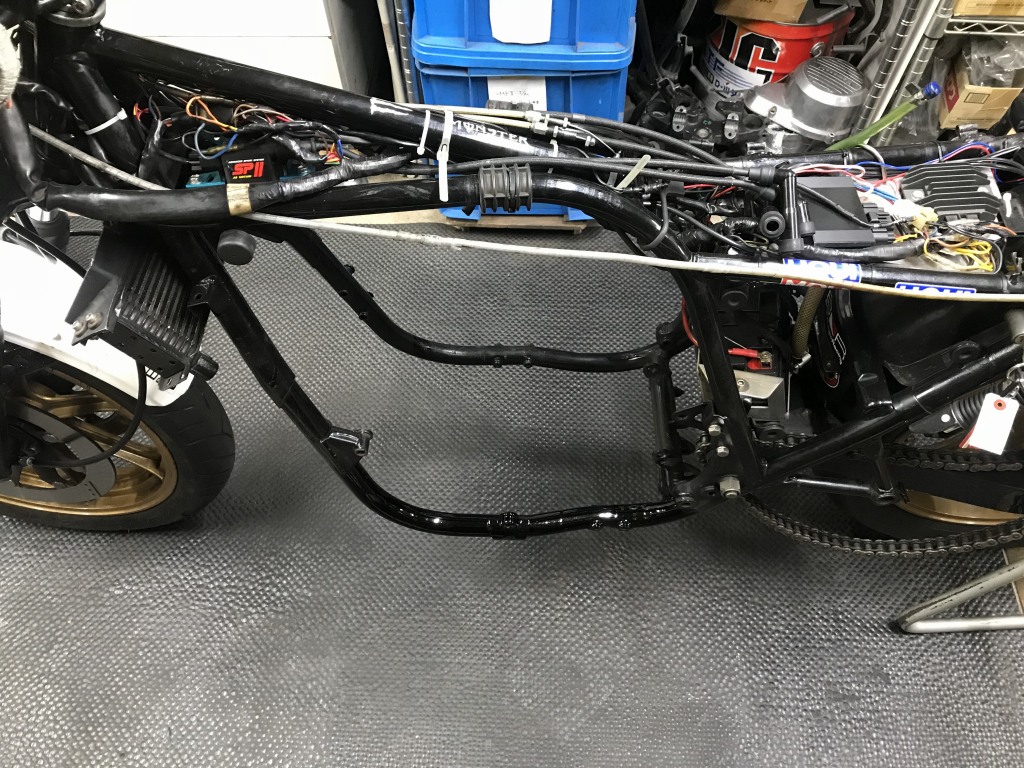

取り外したスタンドとフレームの一部はこんな感じでした。
