Z1000J2 Y.H様 ワークスS1仕様製作 スプリームS1シート ゼッケンプレート 取り付け



シートが入荷したので、テール周りの一体化加工をします。



シートはこちらのスプリームS1シートを使います。

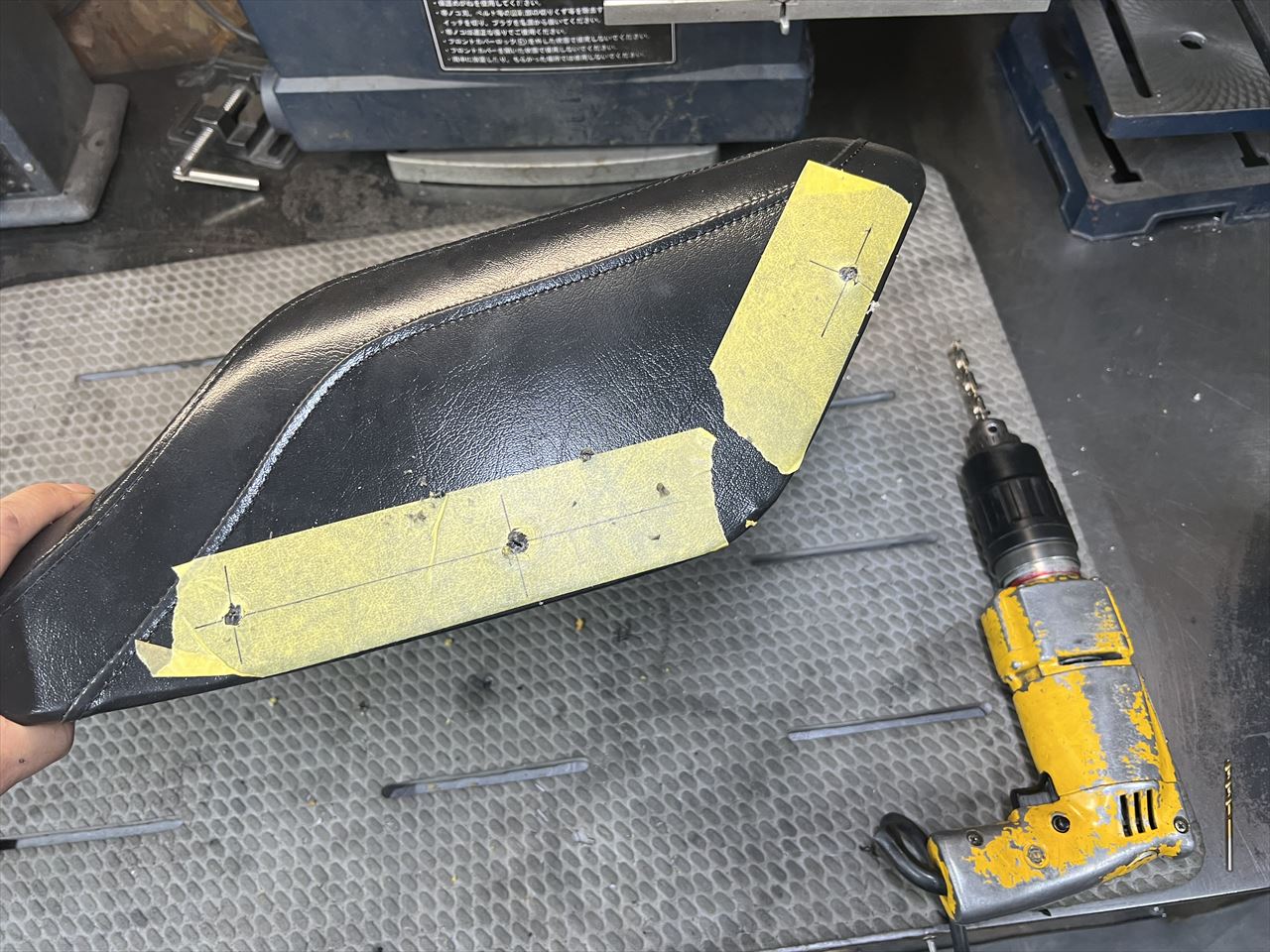

フジツボ用の穴を開けます。

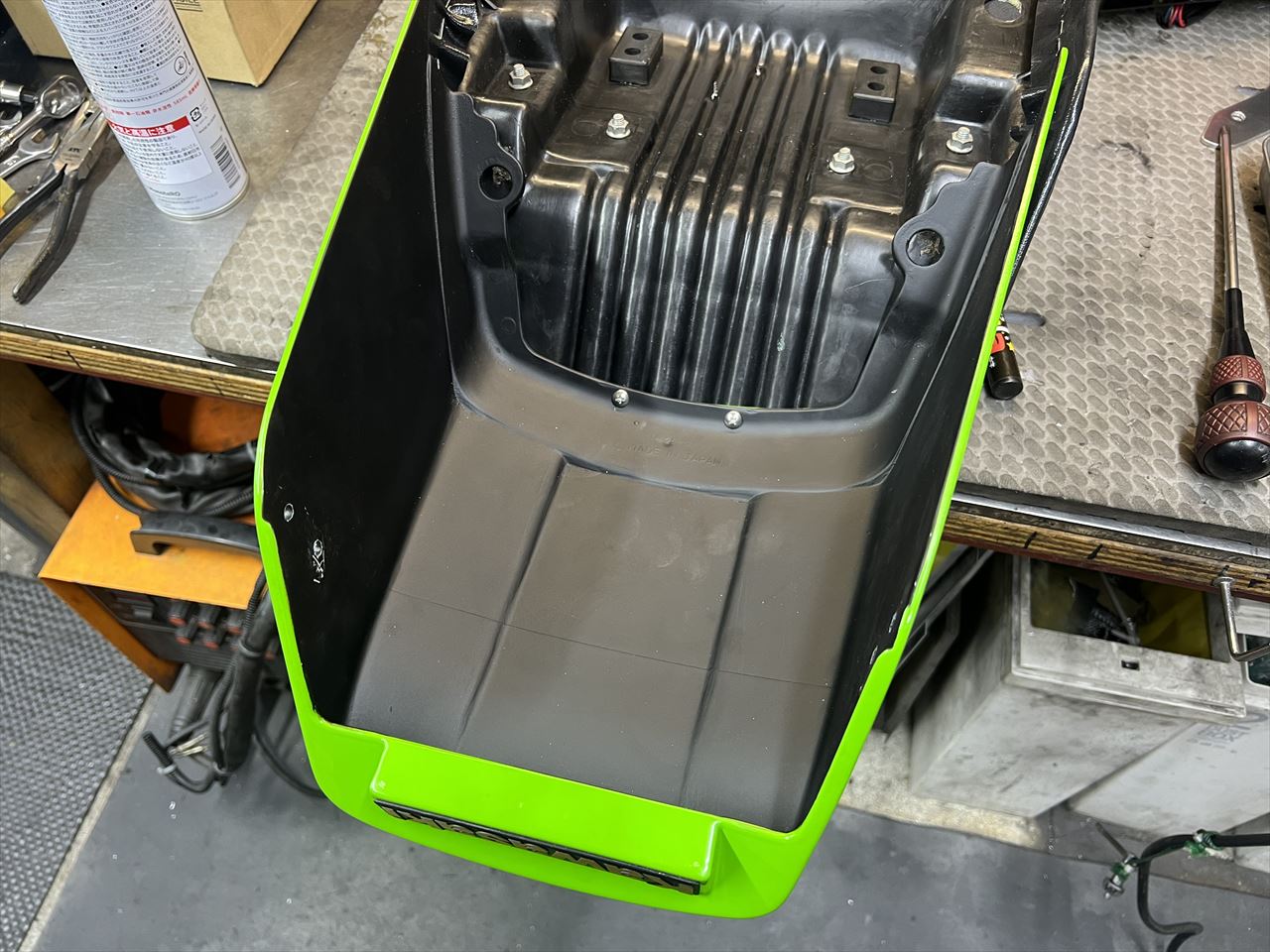

テールカウル上部はシートに直接ビス止めします。



三角プレートを介し、シートとテールカウルを結合します。

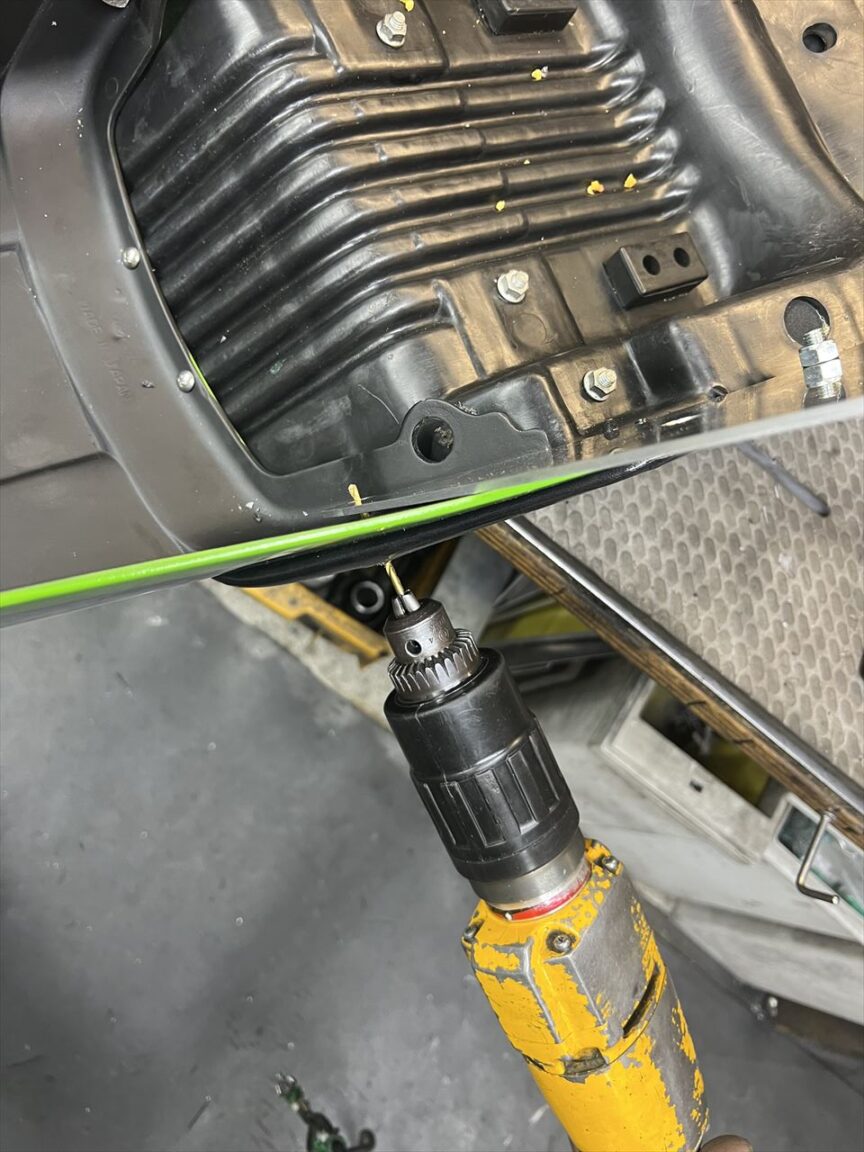

残りの穴は現物合わせで開けます。



ネジ止めしたら車体に載せ、マウントブラケットの穴を現車合わせで開けます。

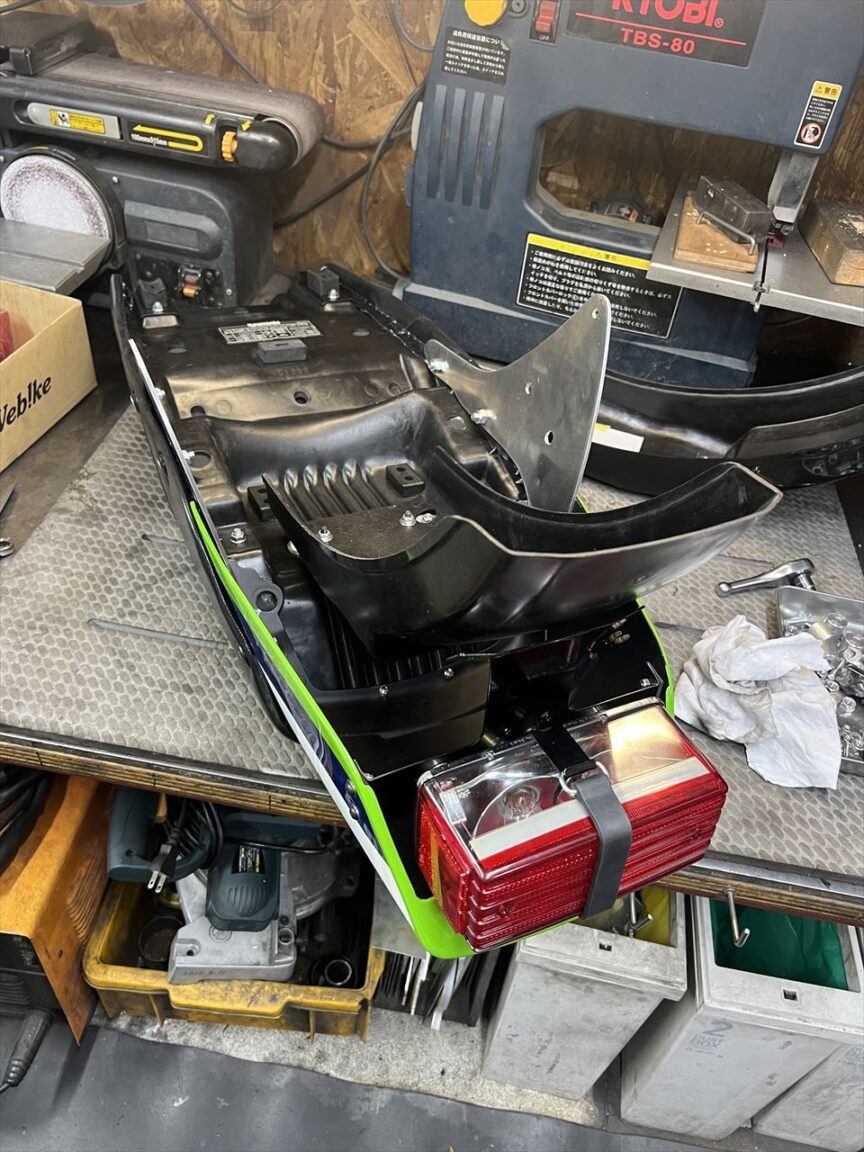

テールレンズとリヤフェンダーを組み付けます。これでテール周りの一体化が完成しました。

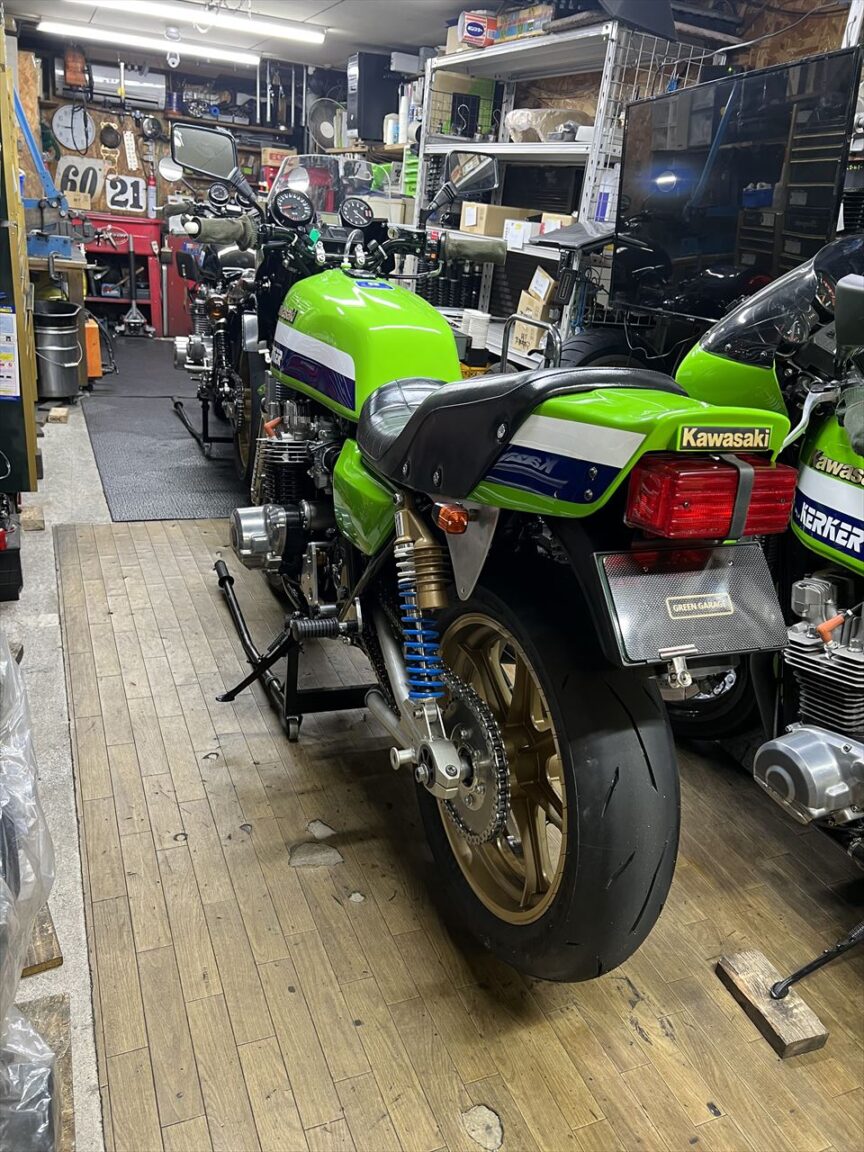

車体に取り付け、ナンバーも取り付けます。



続いてワークスタイプのゼッケンプレートを製作します。リヤの素材は発砲塩ビパネルです。

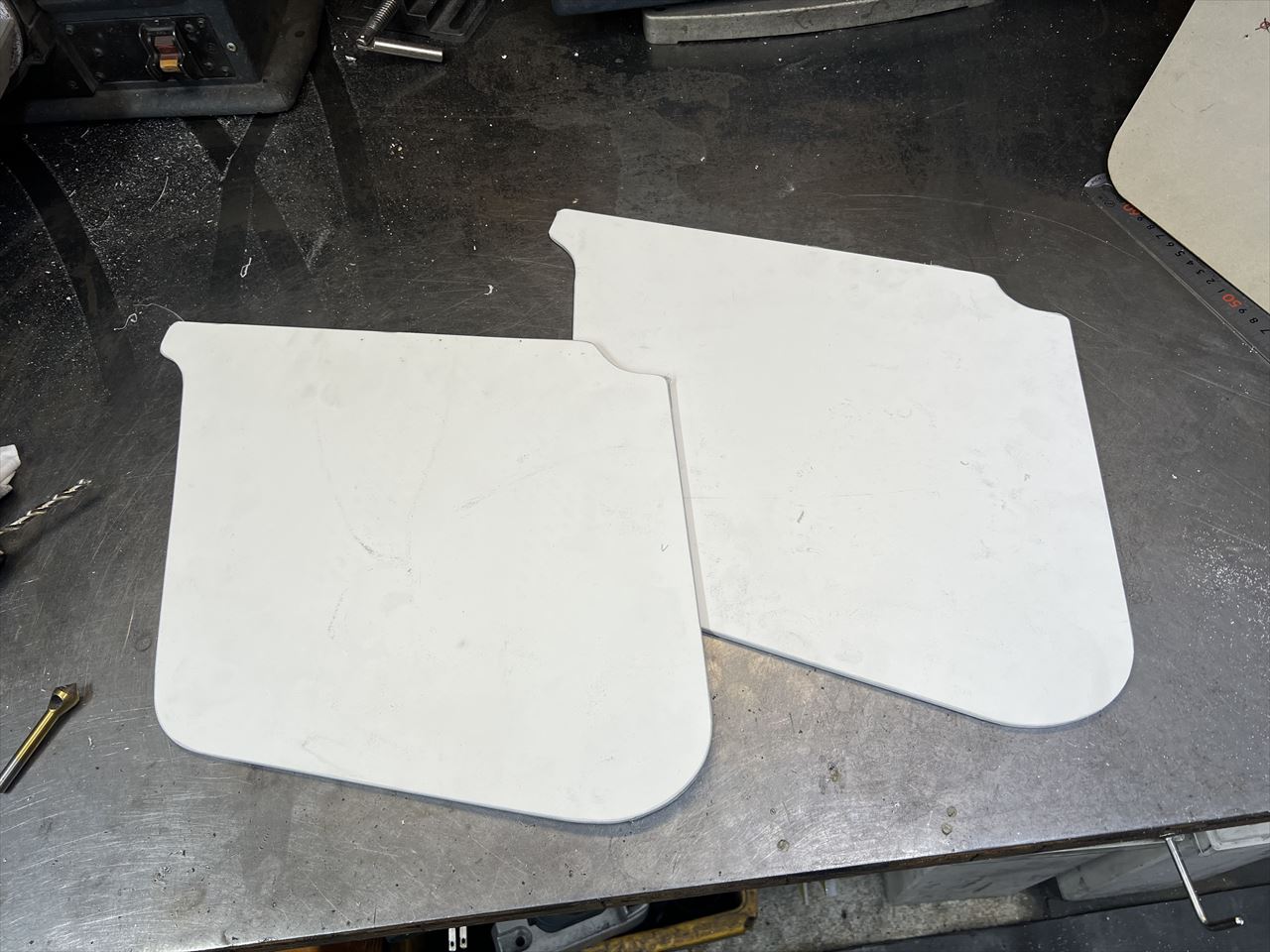

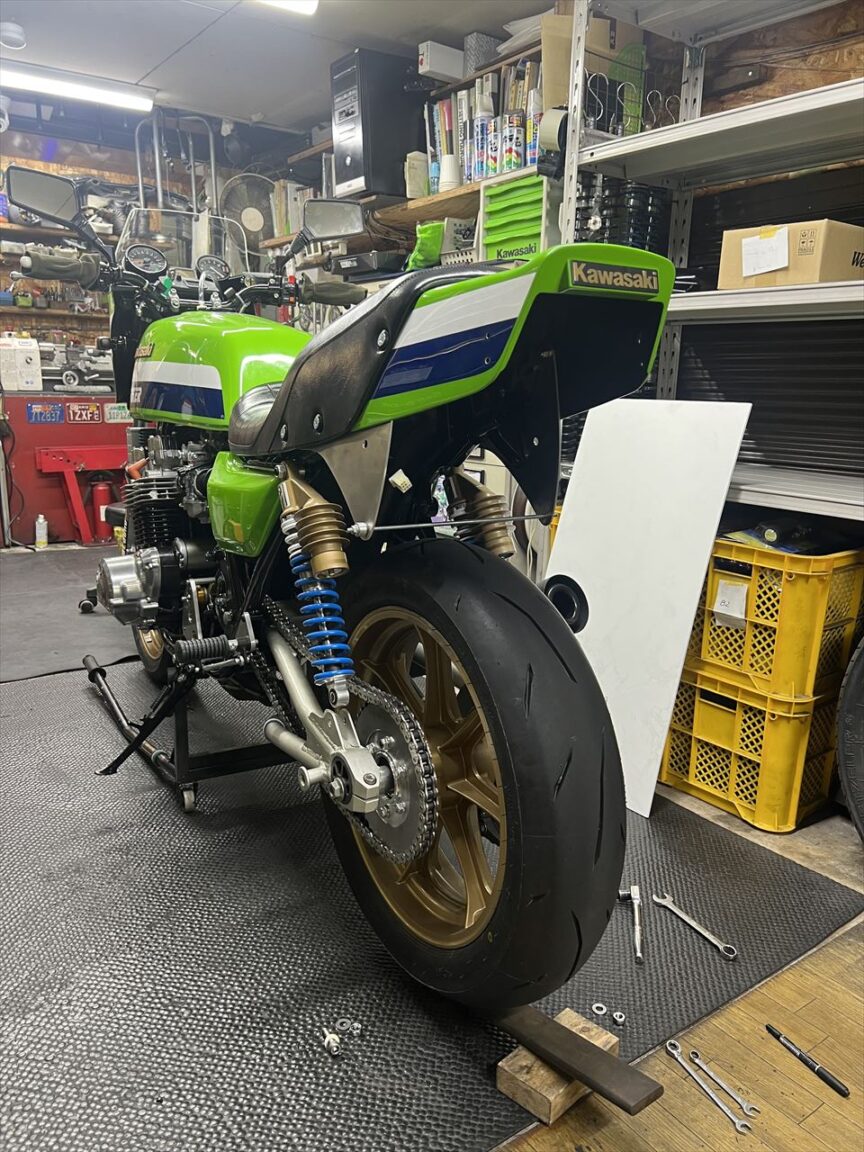

リヤのゼッケンプレートを切り出すとこんな感じです。

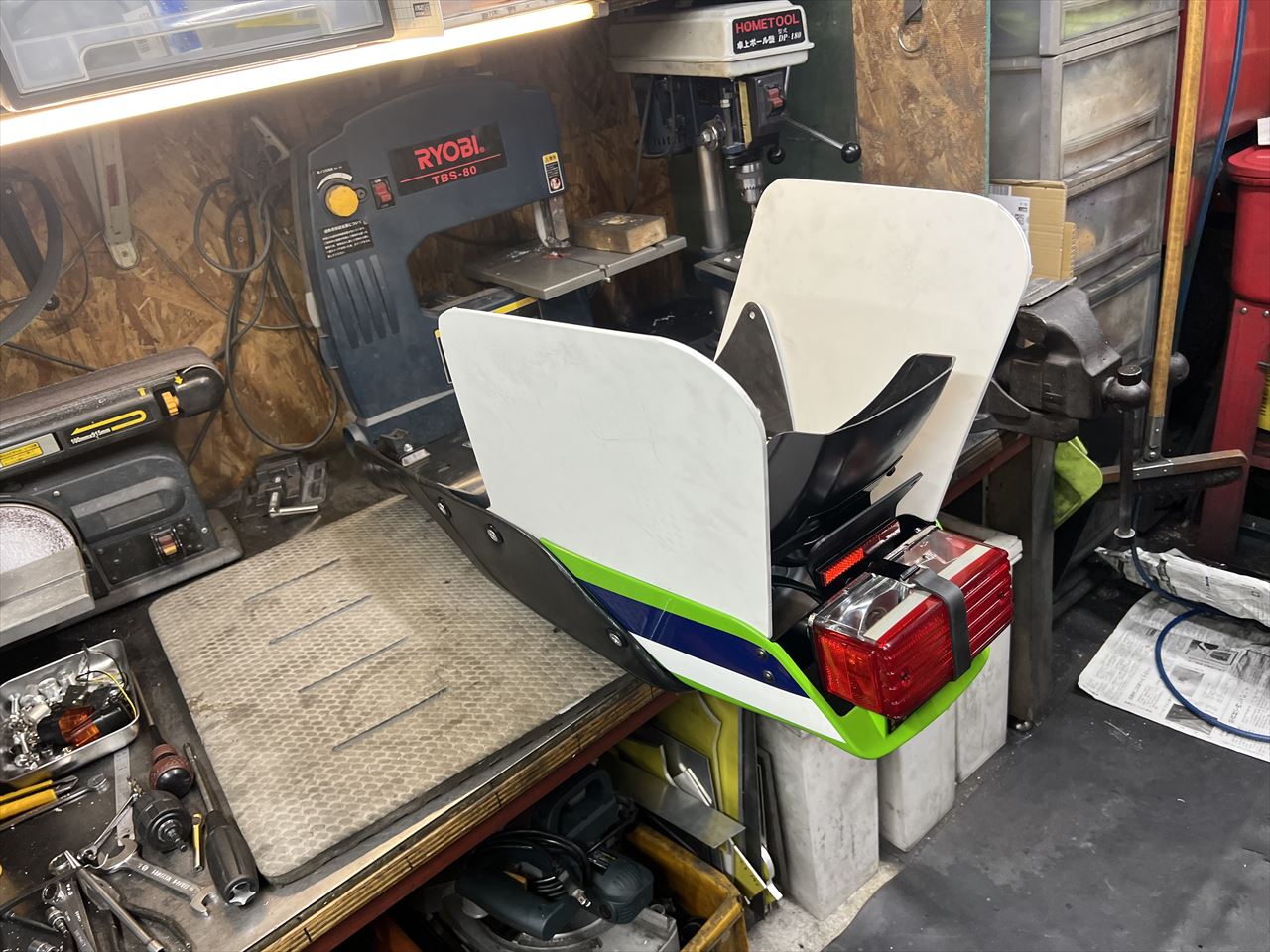

テールASSYに取り付けます。

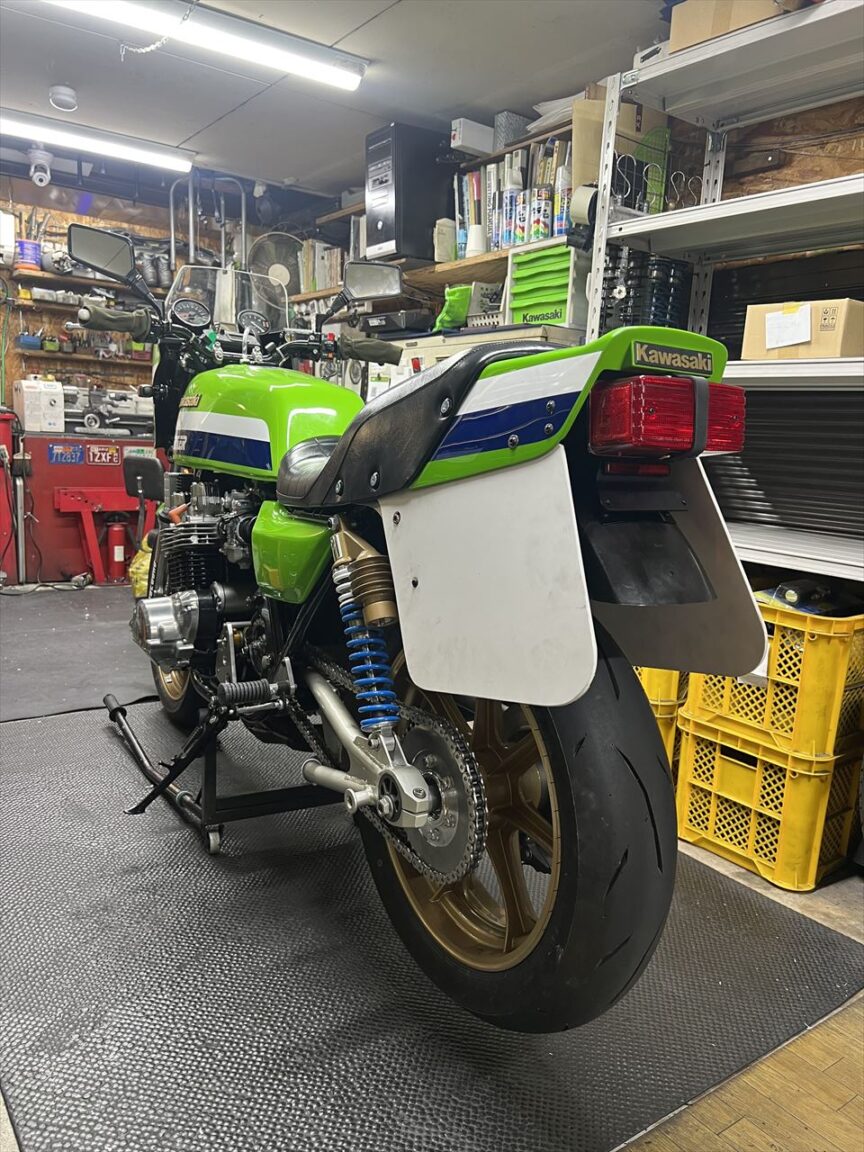

車体に載せて取り付け確認します。

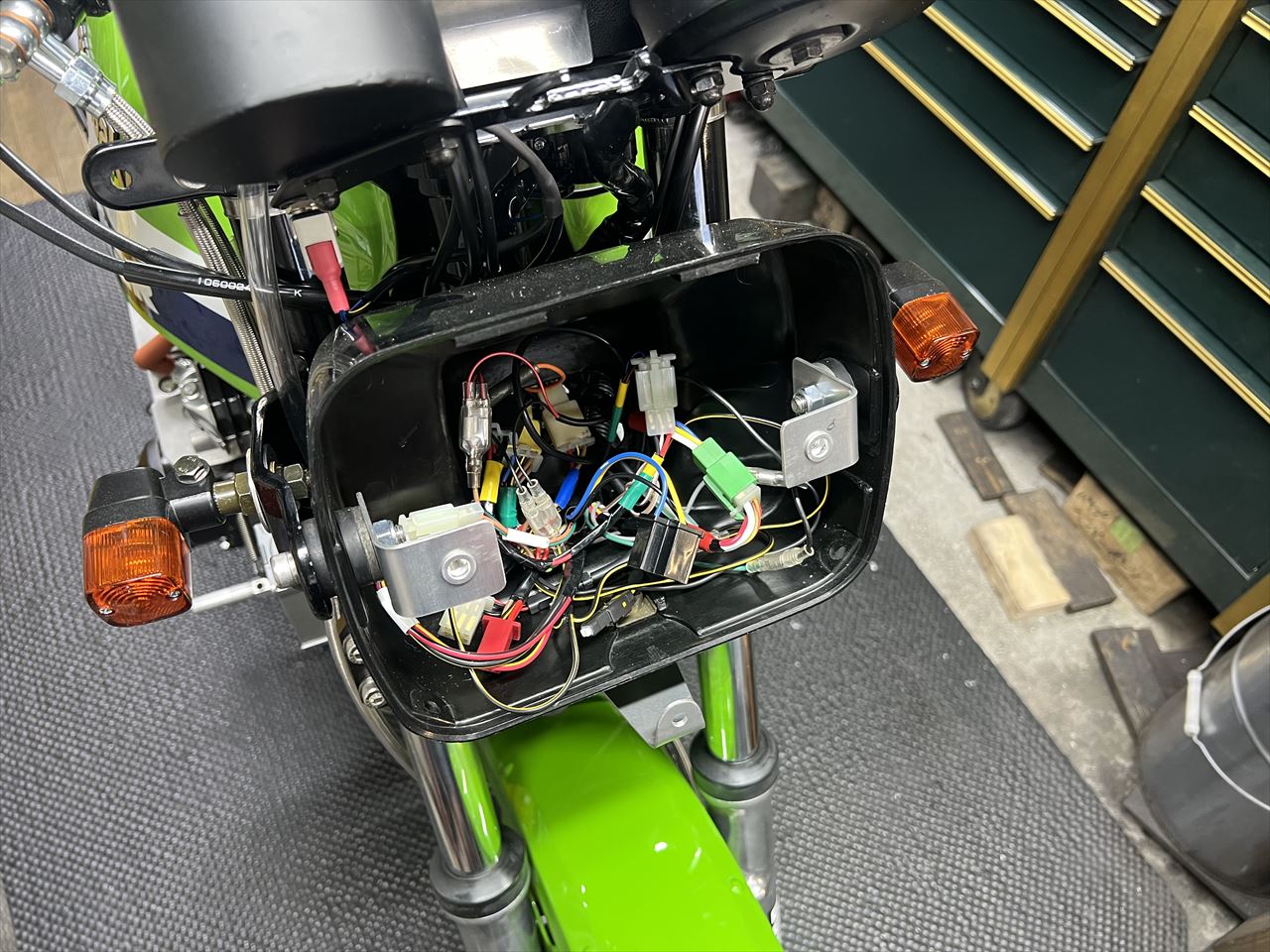

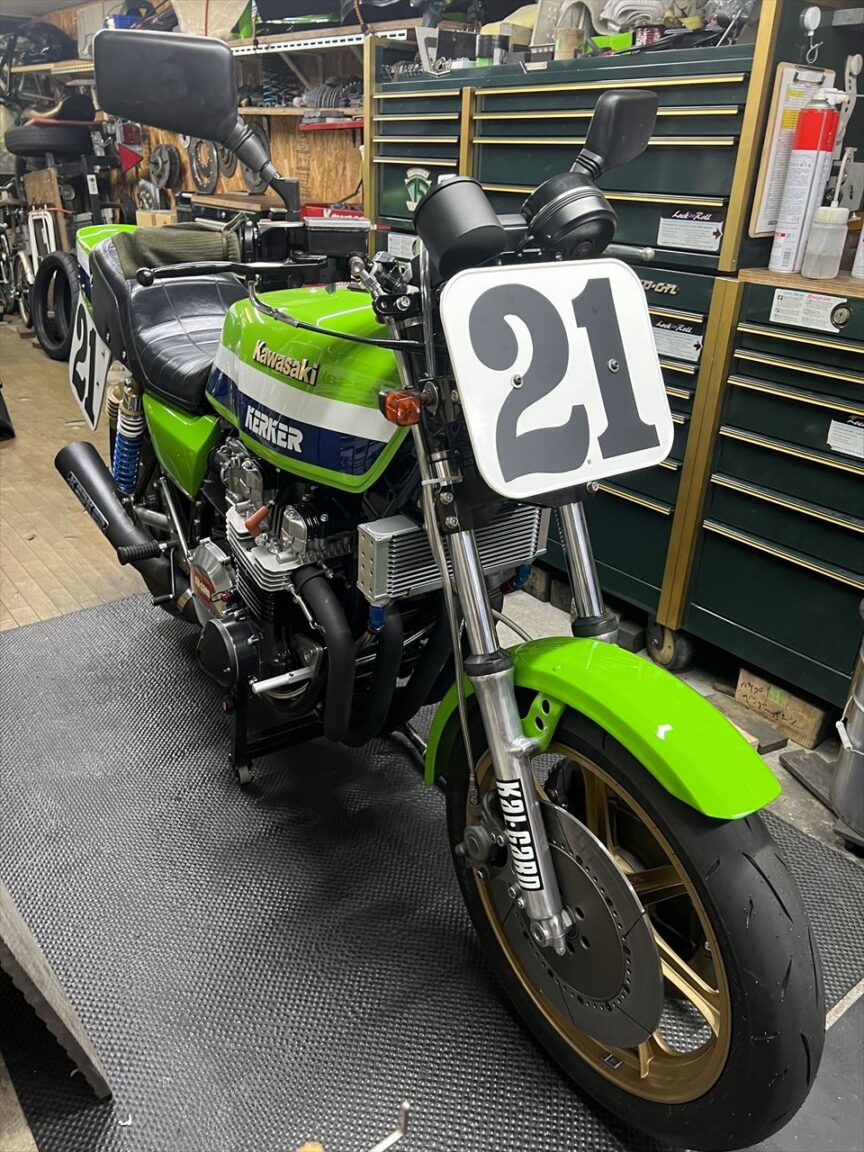

フロントのゼッケンはカウル無しで取り付ける仕様に。ブラケットはヘッドライトケースと共締めです。



フロントは市販のゼッケンプレートを使用します。

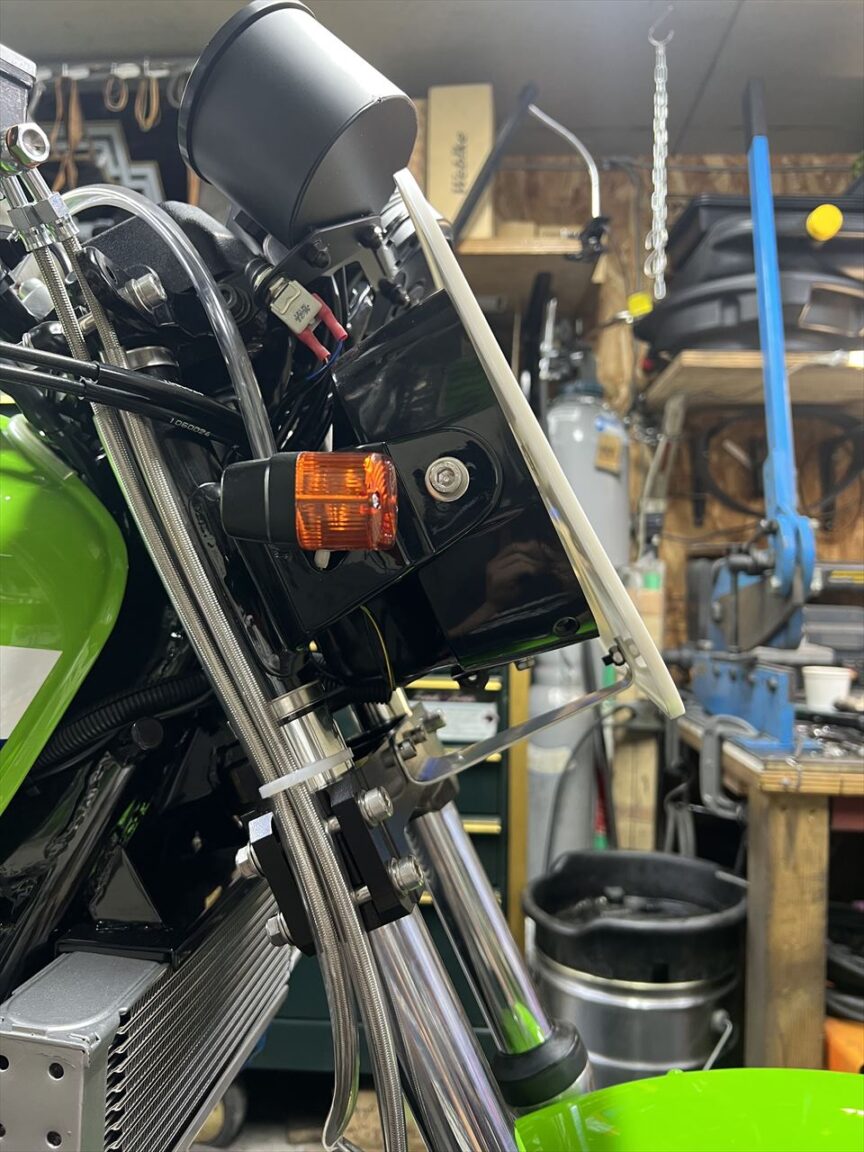

プレートの角度はフォークと平行に。



ゼッケンの数字はカッティングマシーンで切り抜きます。

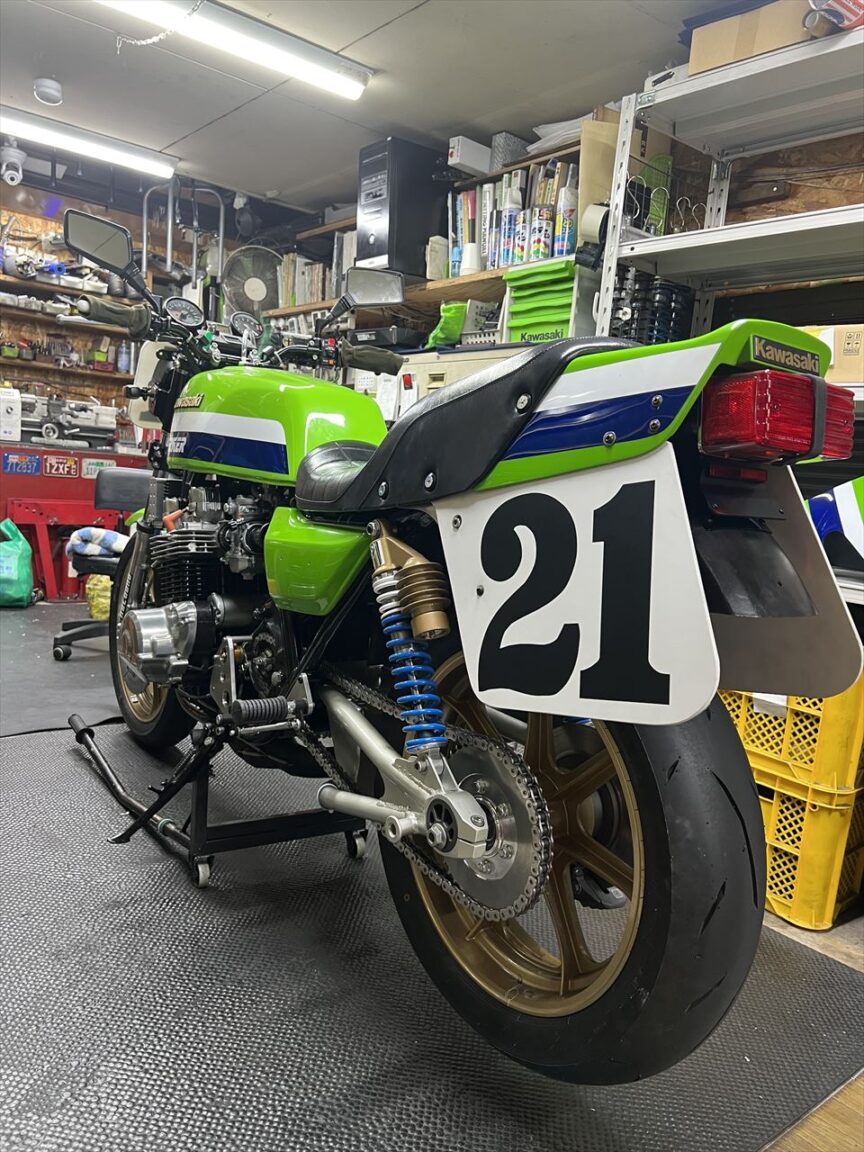

ナンバーを貼り付けます。

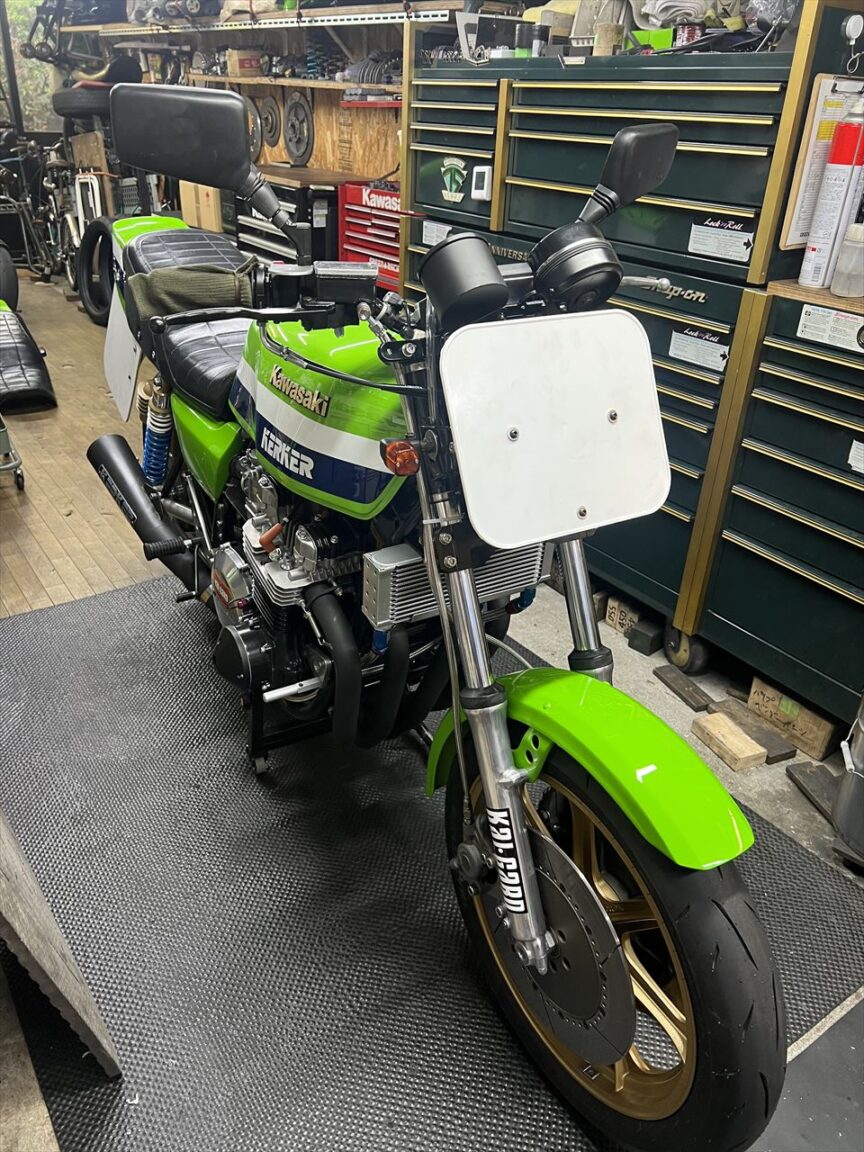

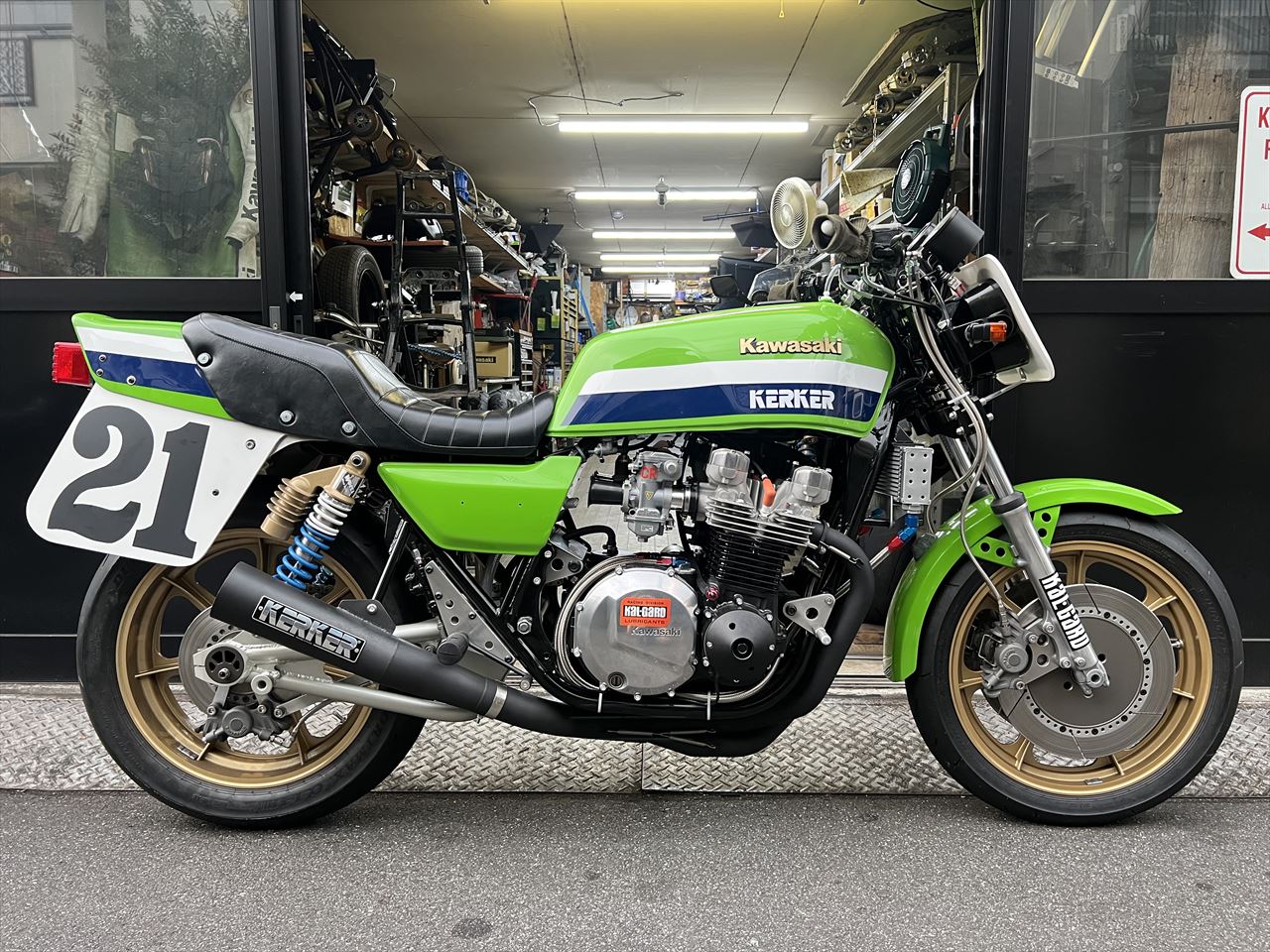

表に出して全体のバランスを確認します。



ETC車載器も入荷したので取り付けます。



再び保安部品を取り付けます。明日はエンジンの慣らし運転とキャブセッティングです。
