スイングアームを交換するので、チェーンを切断します。

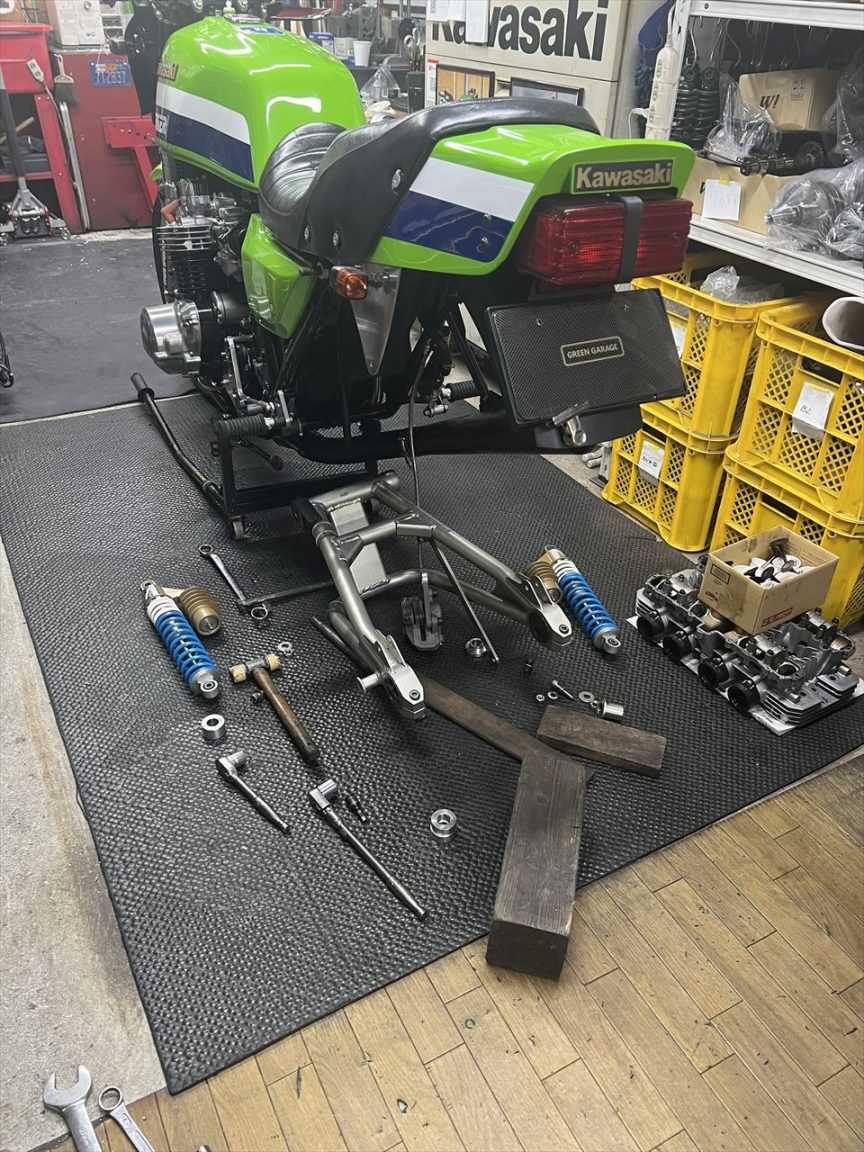

既存のZRX400改スイングアームを外します。

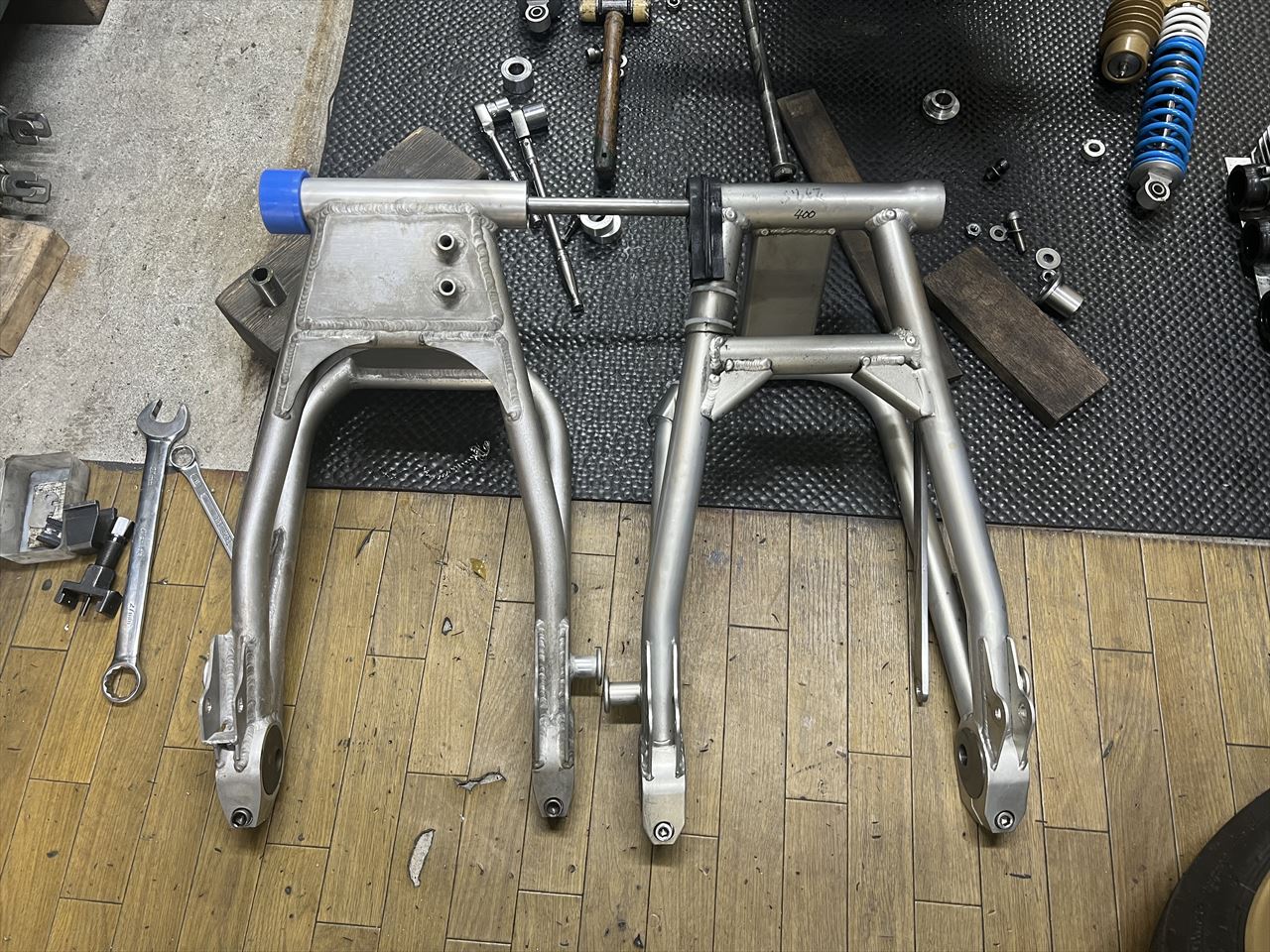

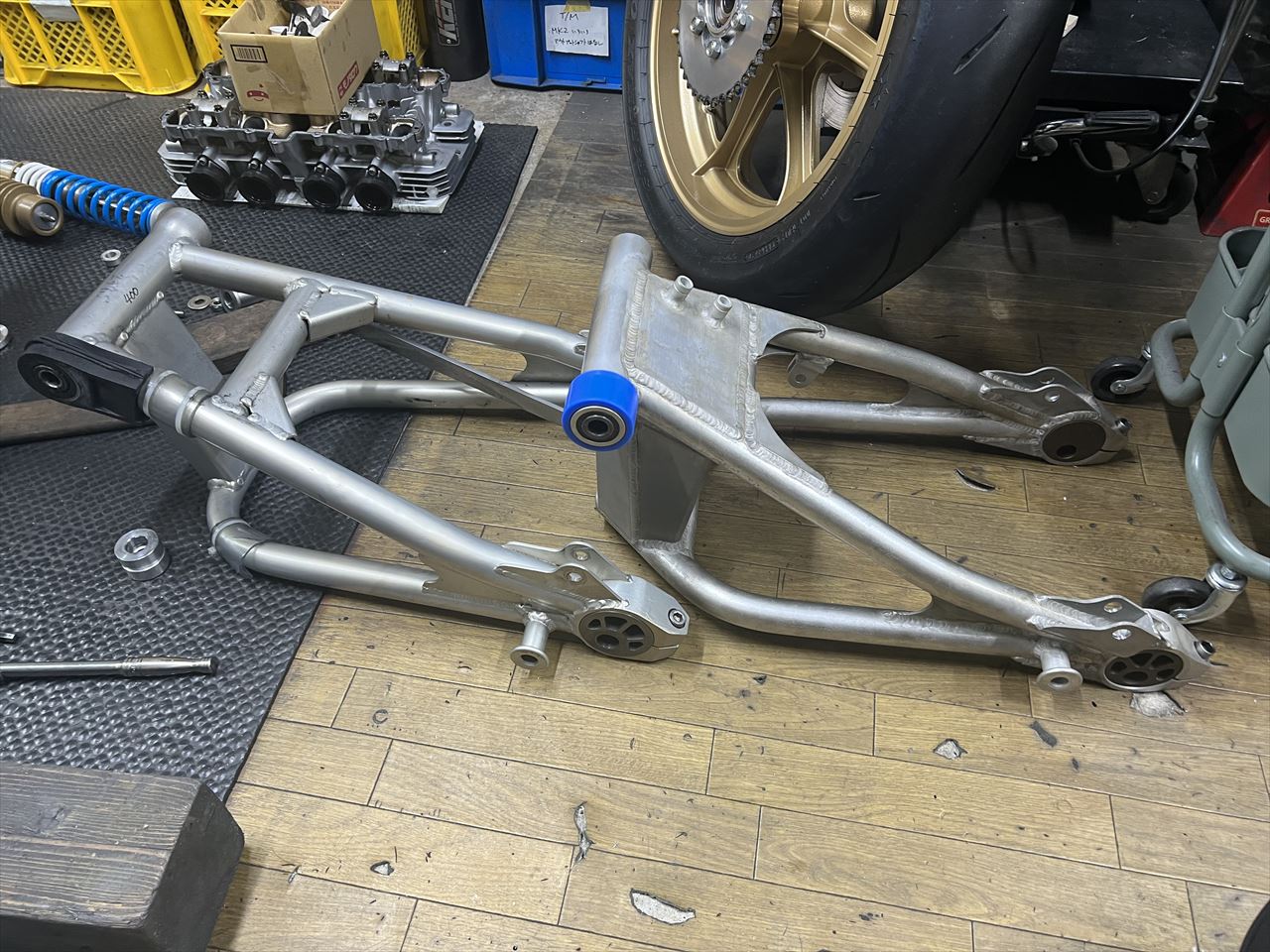

ZRX400改とS1スイングアームを比較してみましょう。
長さはZRX400改の方が15ミリほど長く、内幅も30ミリ広いです。

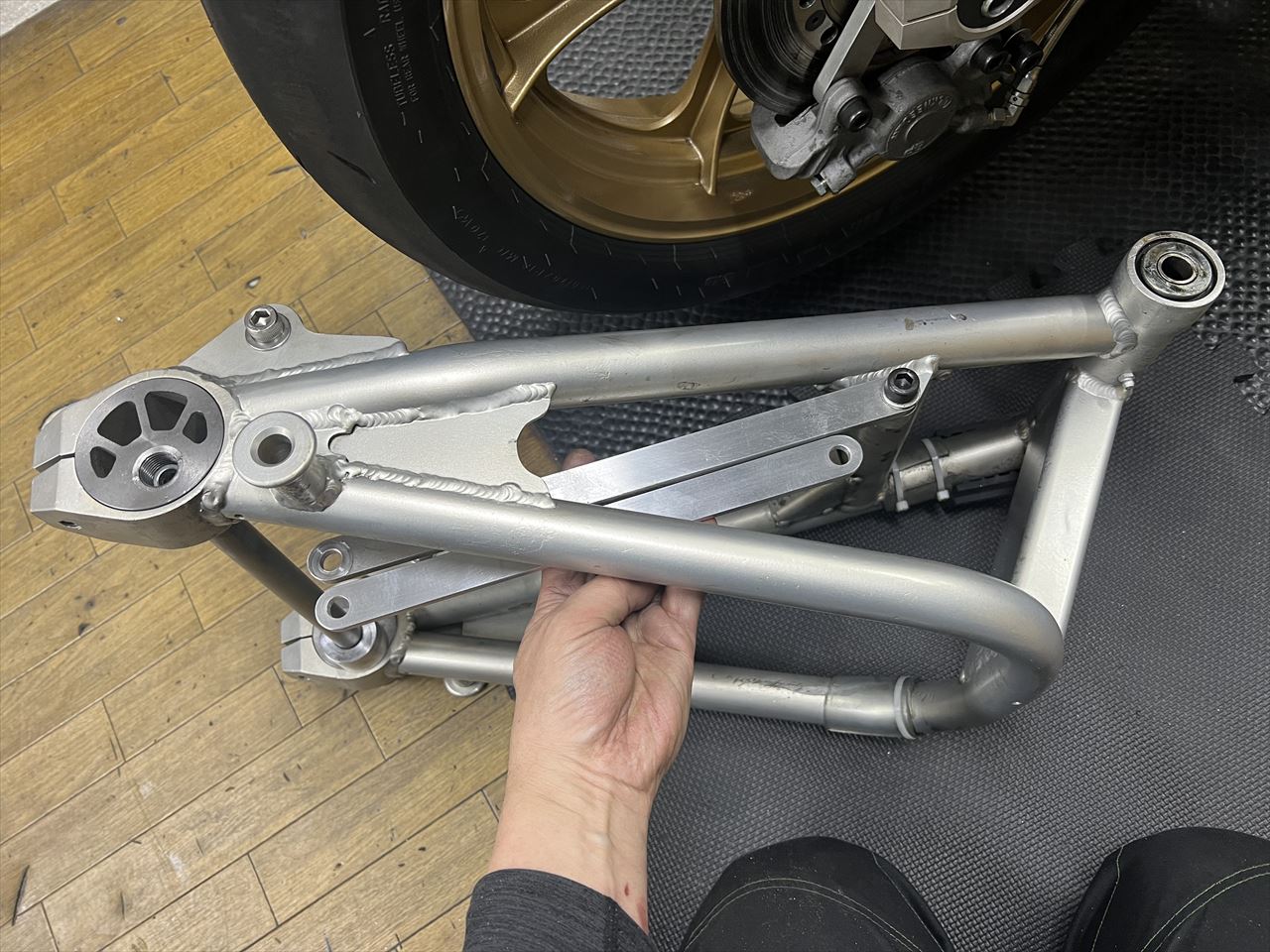

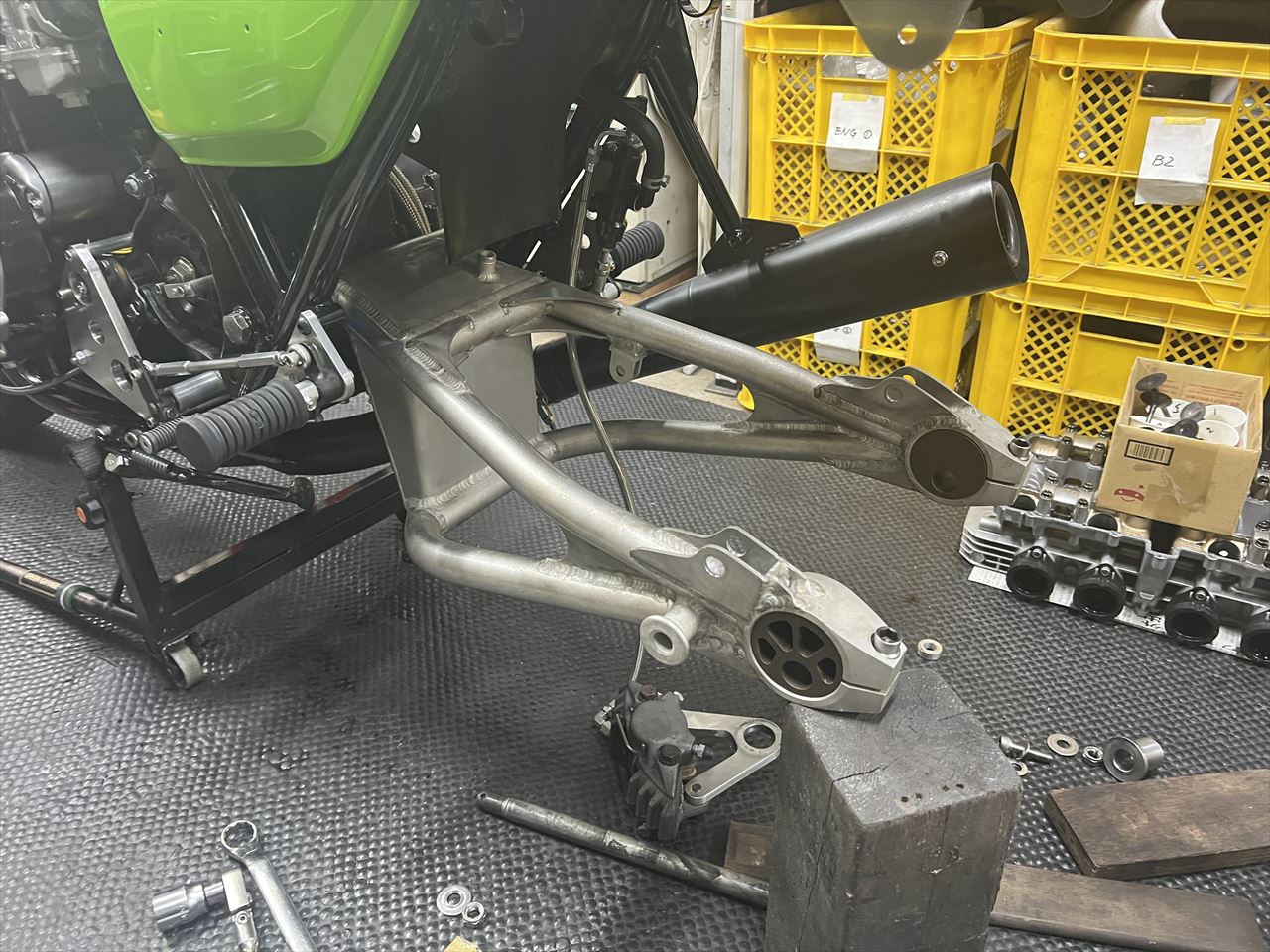

S1スイングアームを取り付けます。

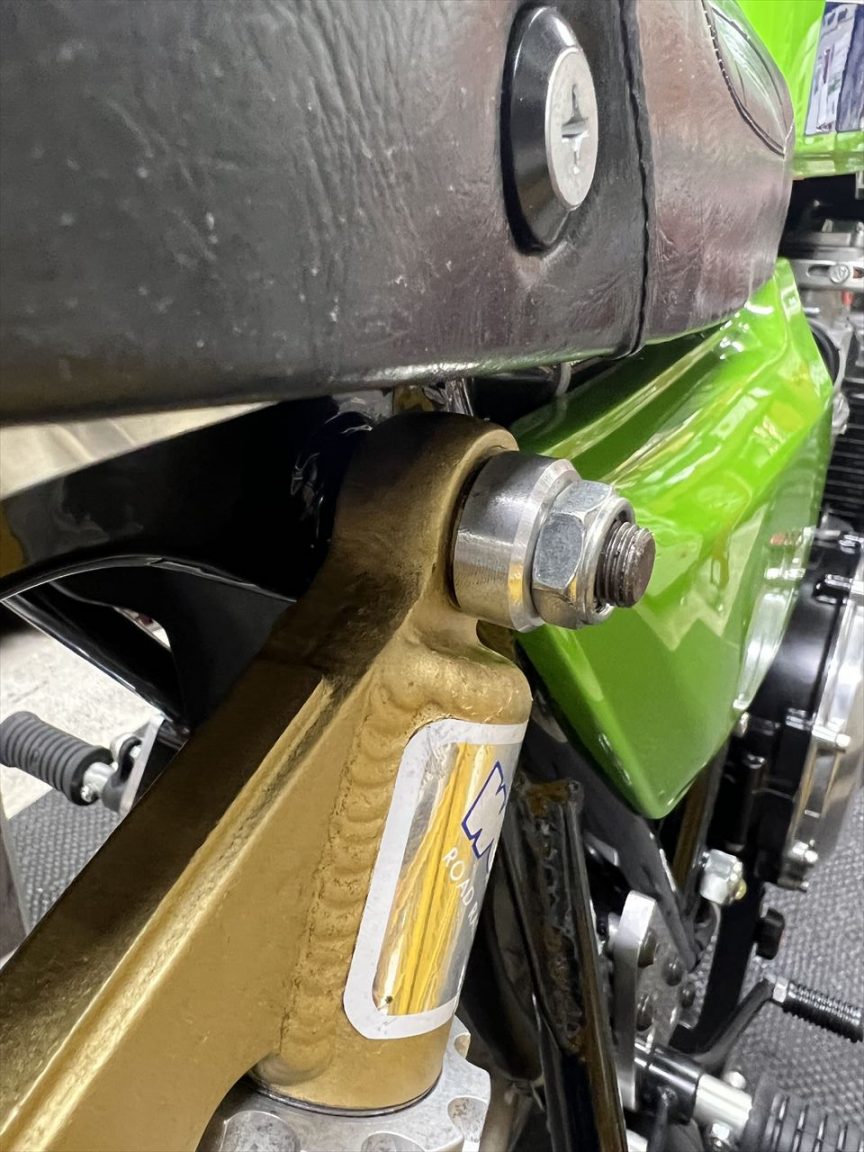

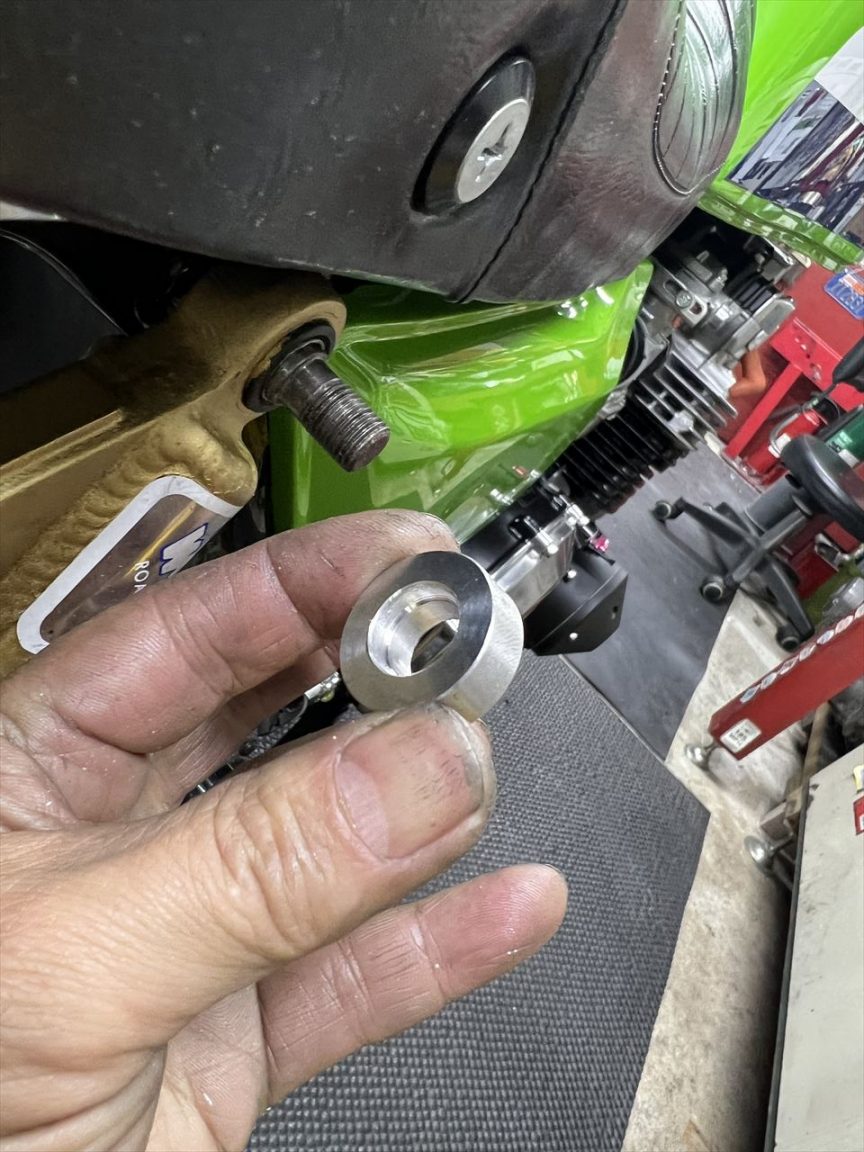

右のショックはオフセットの必要が無いのでフレーム側に寄せ、ネジ部分が足りないので段付きのスペーサーを作ってナットで止めます。

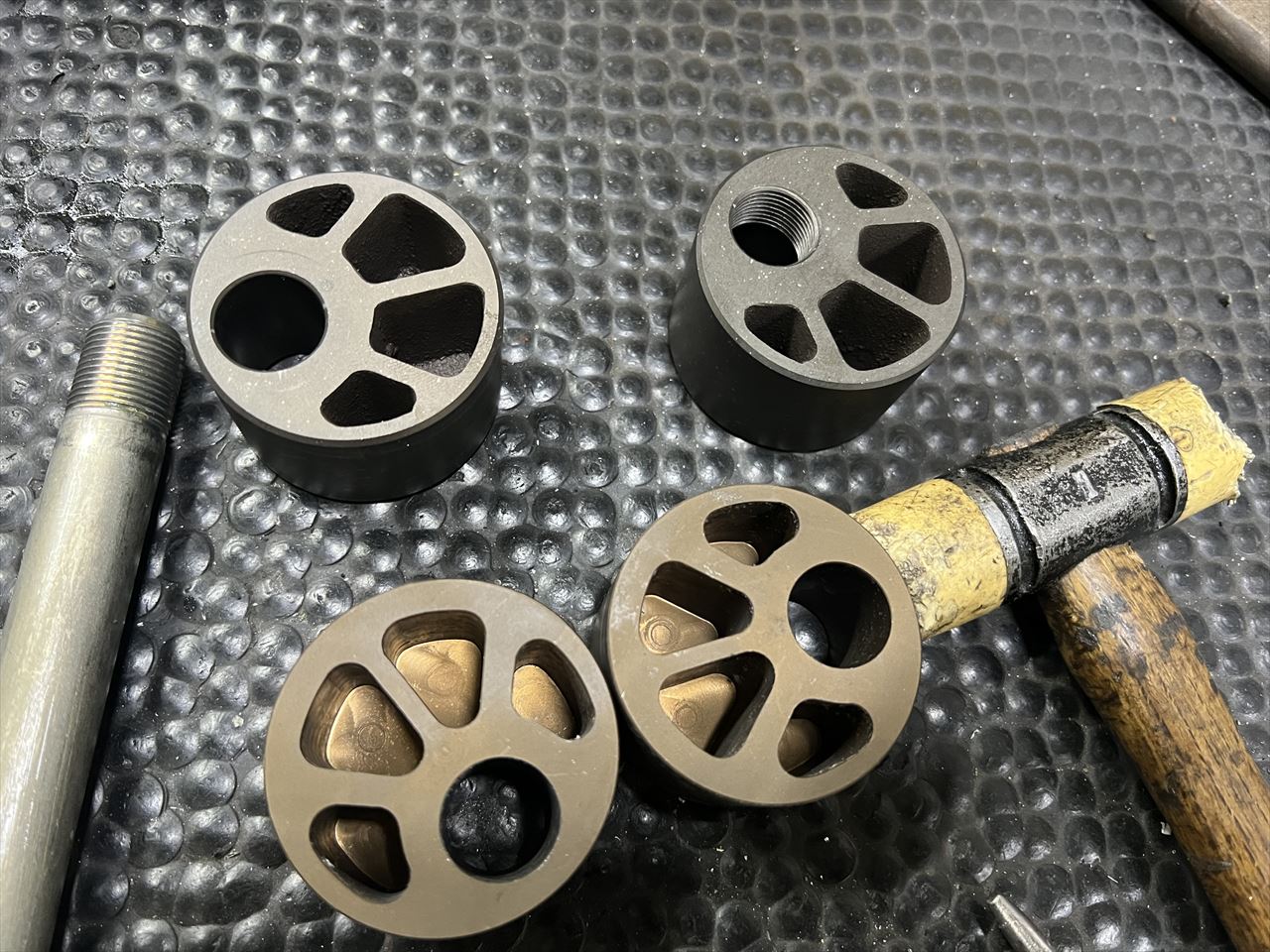

エキセントリックは弊社の鋳物製に交換。スズキ純正の中空シャフトと組み合わせ、右側はエキセンにネジを切って、S1同様にナットレスにします。

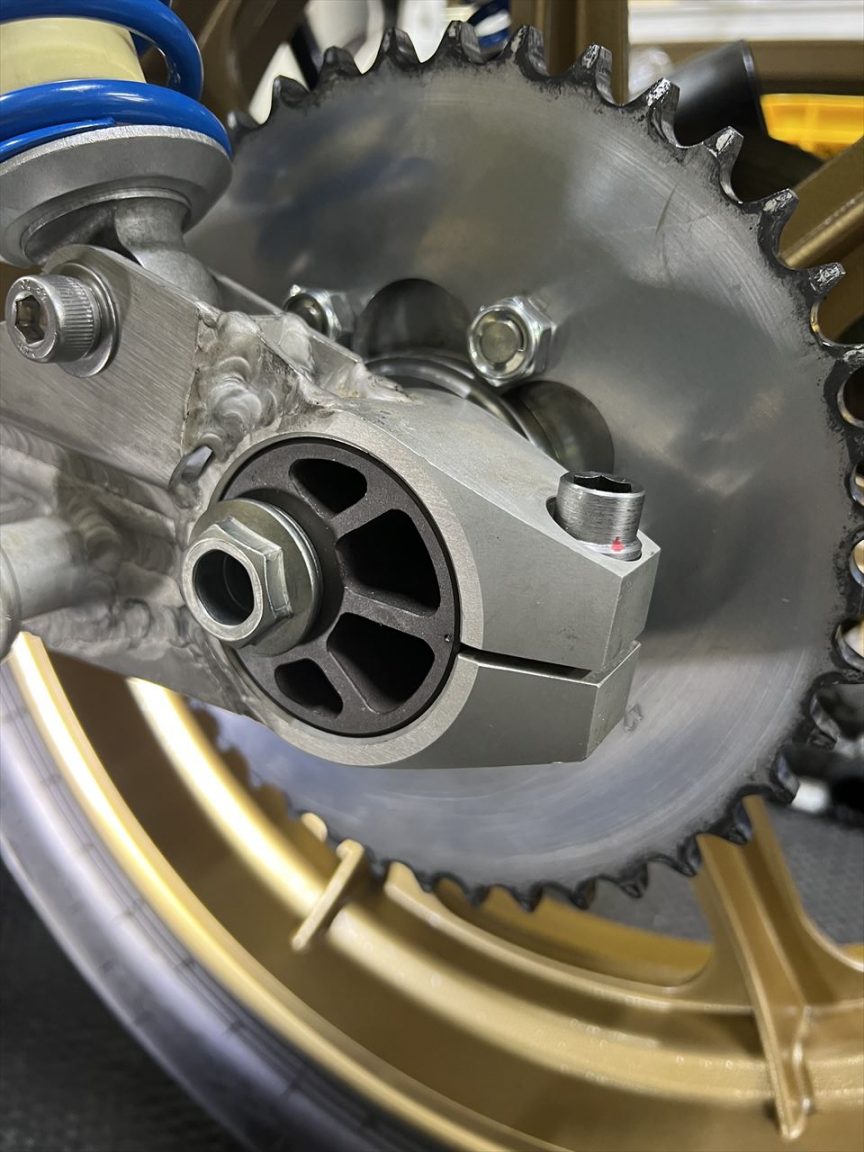

左側はこんな感じ。最初の組み立て時は、ハウジングのスリットにマークを合わせます。

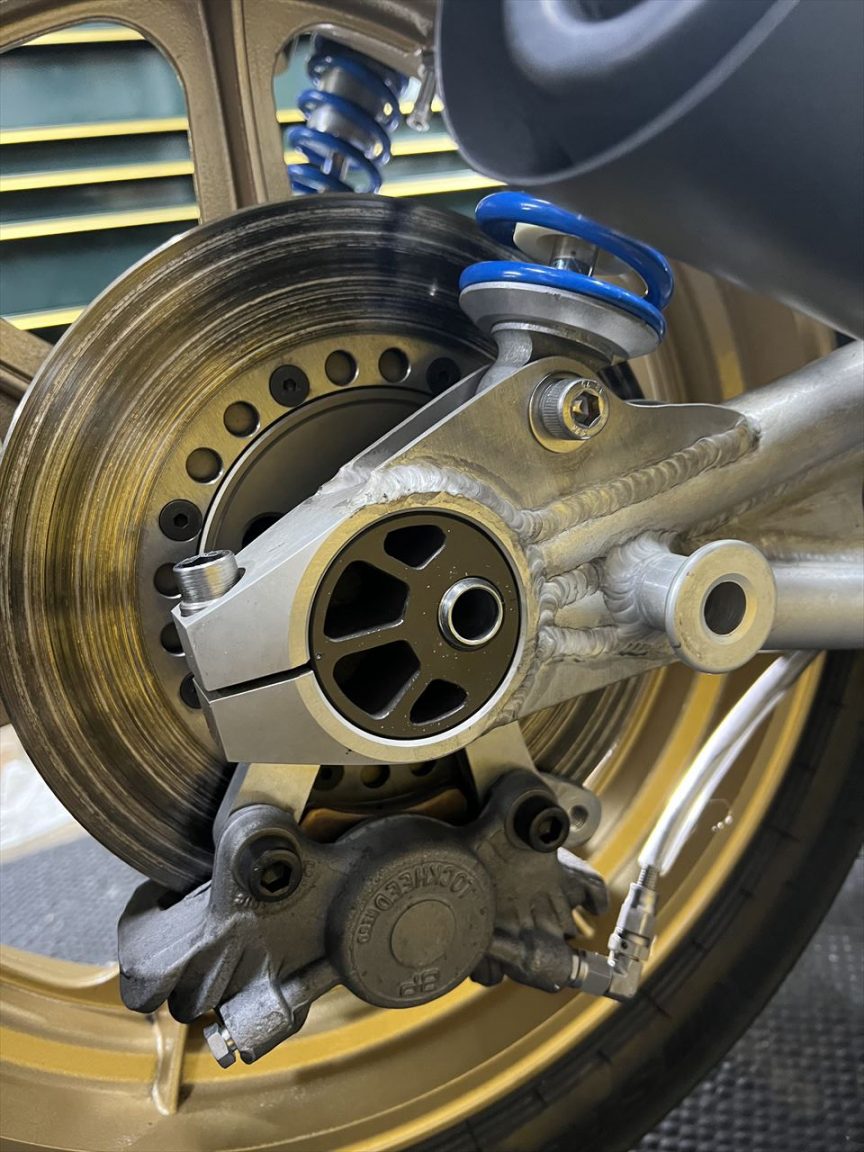

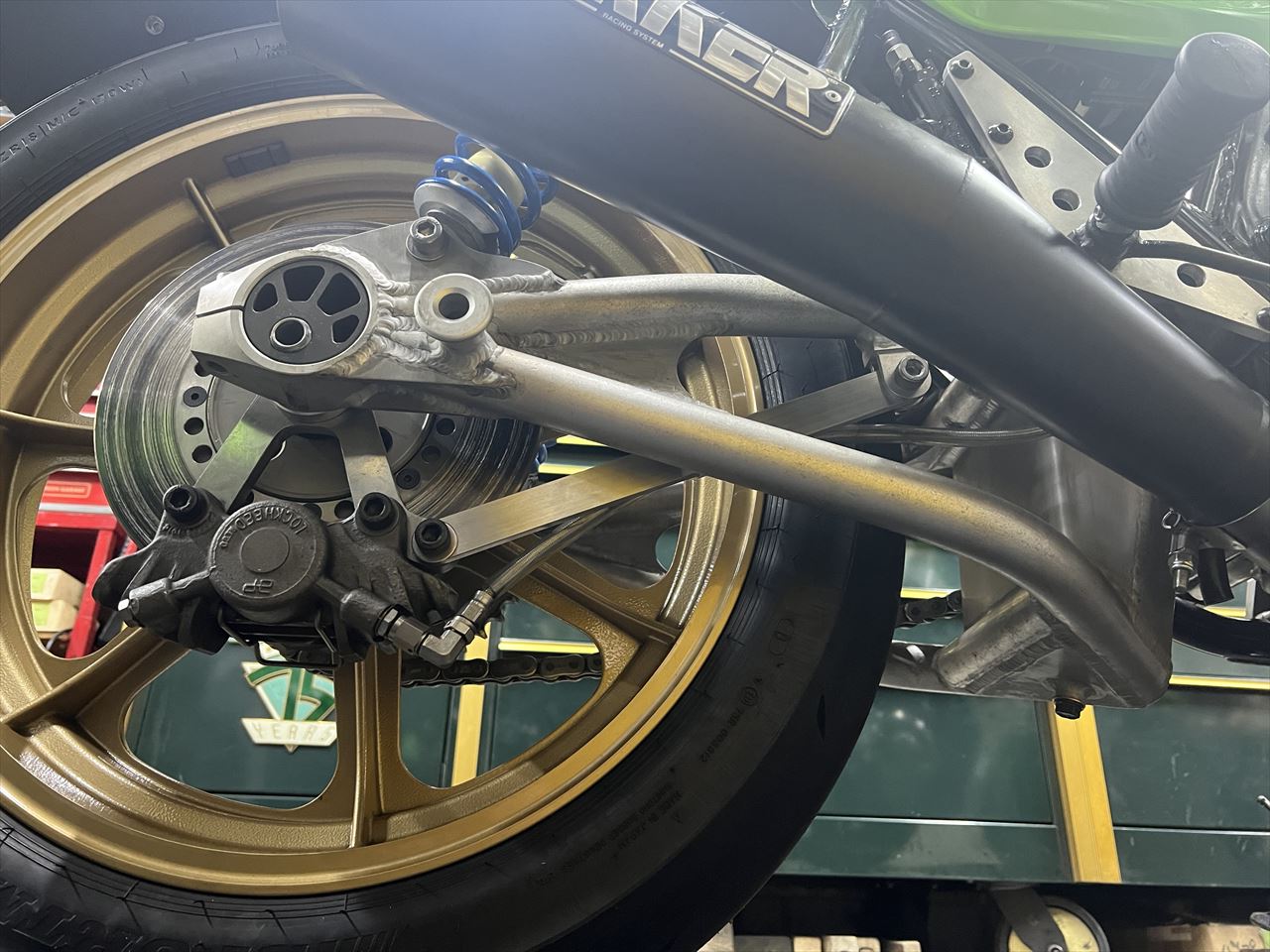

右側はこんな感じでナットレスです。シャフトはスズキの純正品で、長さがちょうどいいのです。

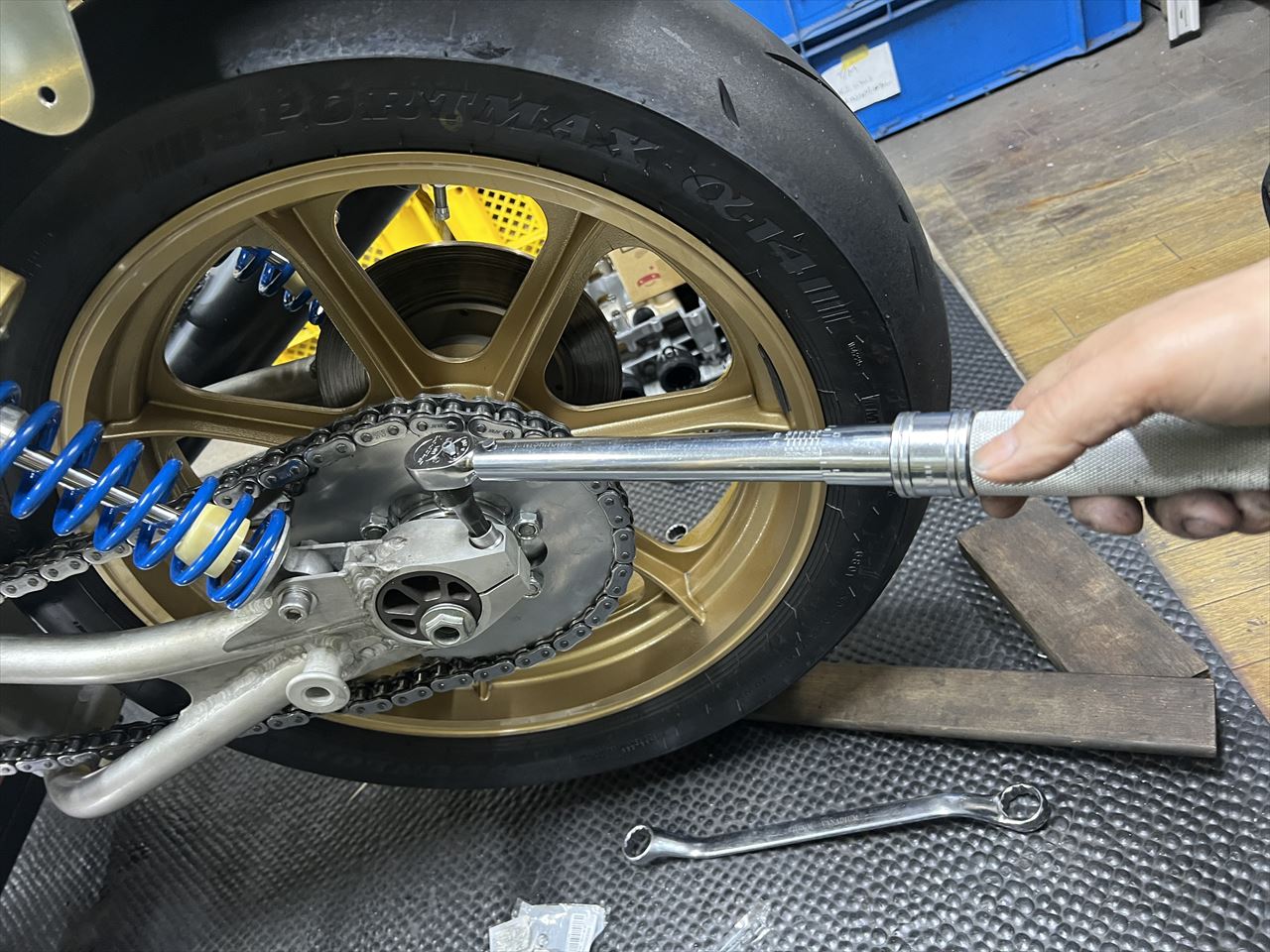

チェーンを繋いで張りを調整し、エキセンハウジングをトルクレンチで締め付けます。締め過ぎるとハウジングが割れたりするので要注意。
チェーンのコマ数は変えていないので、スイングアームの長さが少し短くなってもホイールベースは変わりません。
トルクロッドは少し短くなるので新しく製作しました。

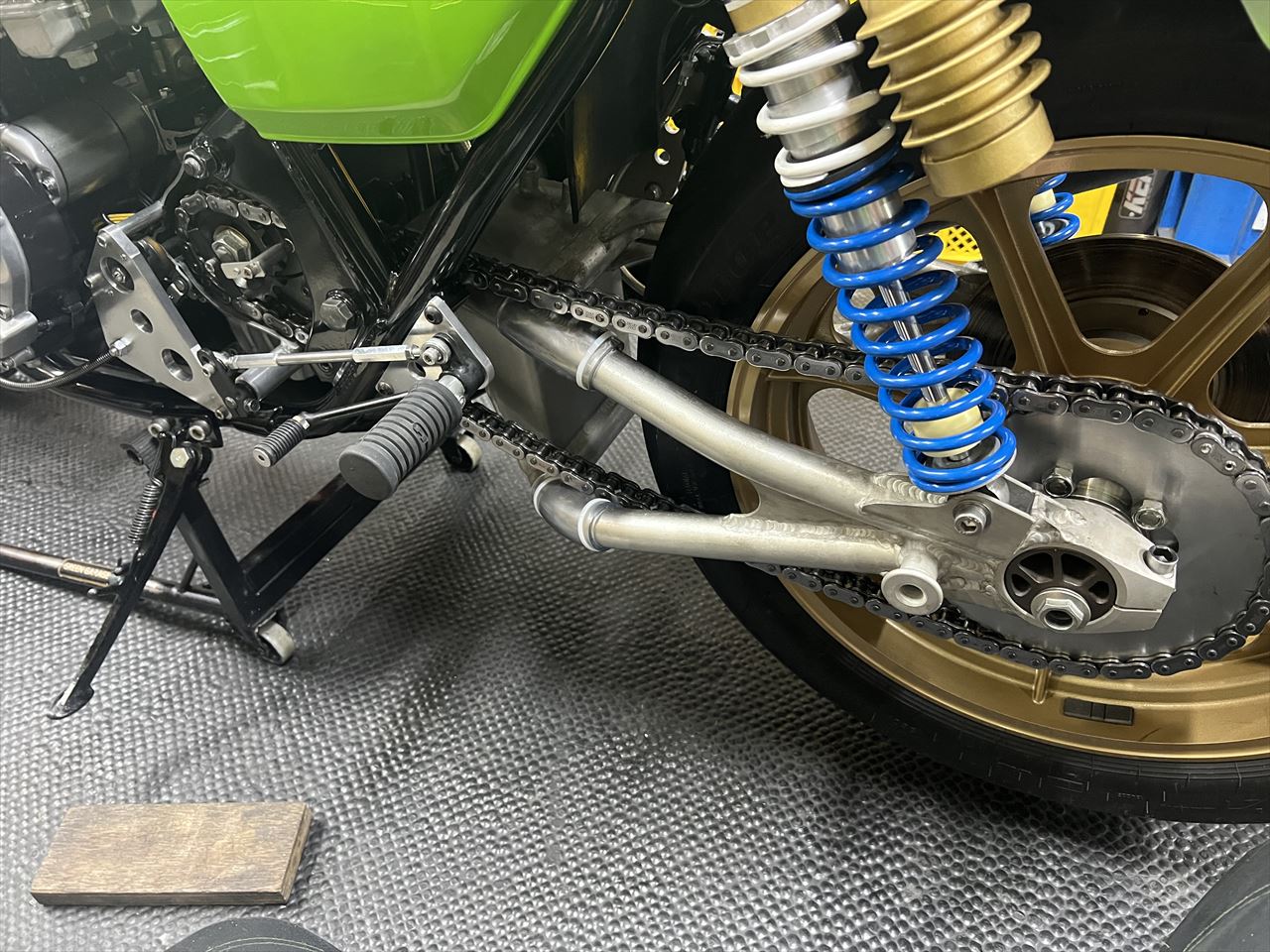

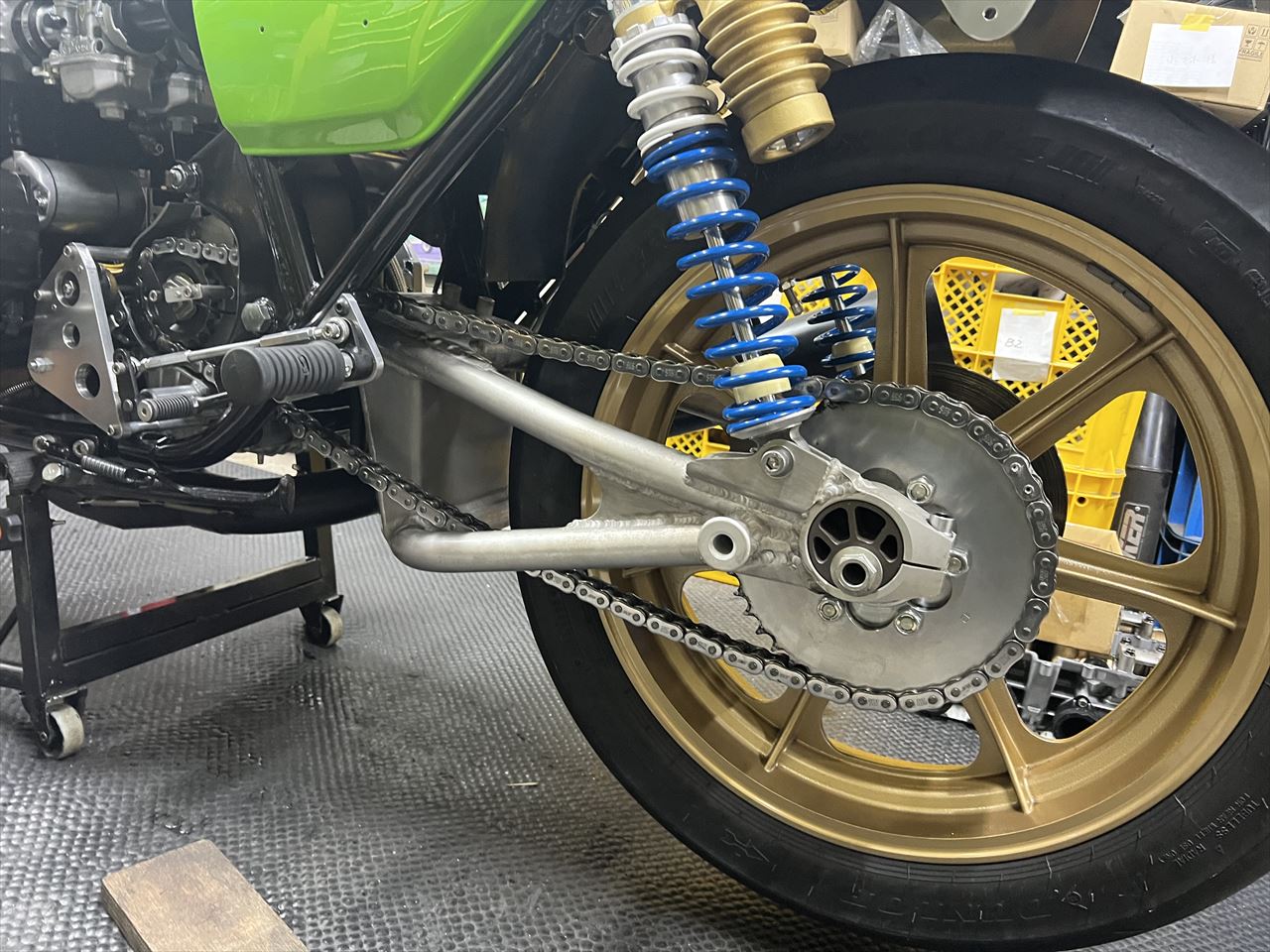

フルコピーのS1スイングアーム取り付け完了です。

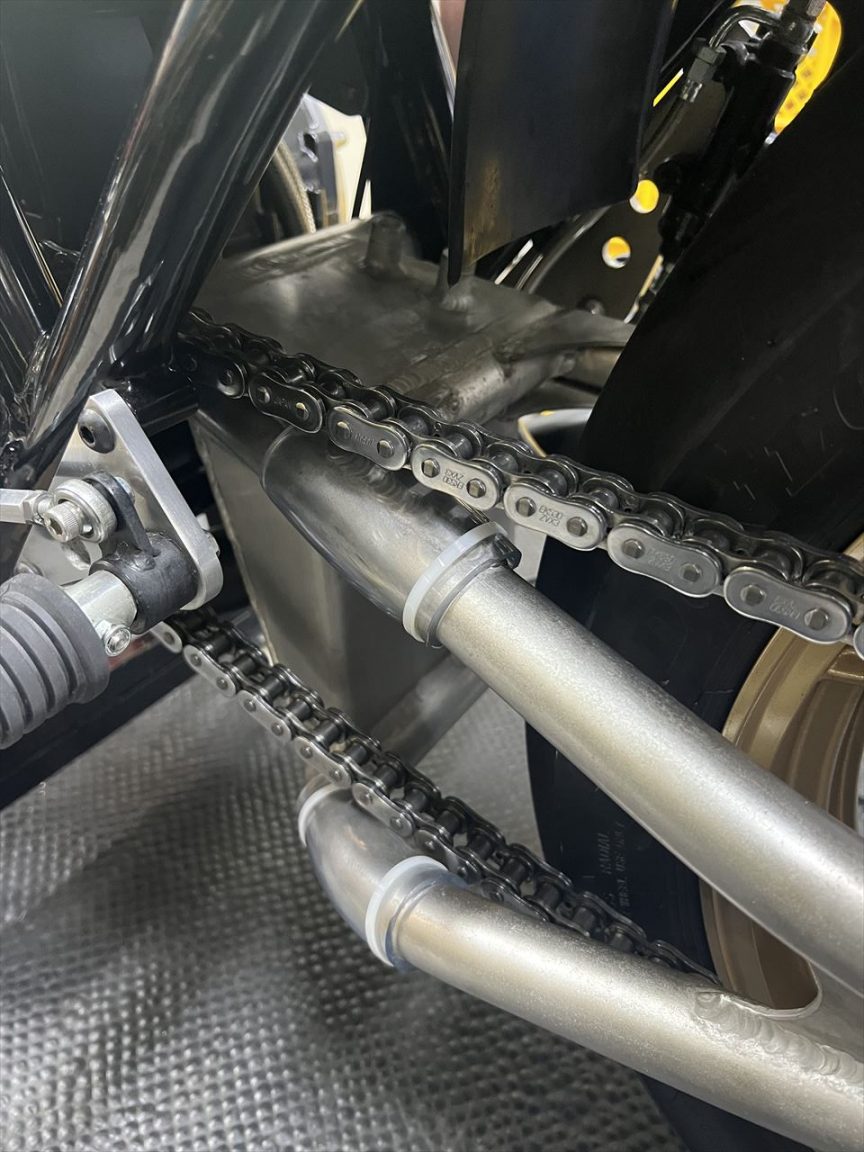

チェーンとの干渉防止に、透明のビニールチューブを少し巻いておきます。
