Z1000R2 X様 事故車の引上げ



午前中、事故車の引上げ依頼の連絡を受け、午後から新宿まで向かいました。幸い入院するほどの怪我は無く、人も巻き込まずに済んだそうです。フトントフェンダーがタイヤに食い込み、持参したバールでこじってようやく解除。トランポに積んでガレージに戻ります。



ガレージに戻り、外観をチェックします。衝突してから転倒したので滑走はしなかったとのこと。オイル漏れなどは無いようです。このまま分解点検しながら修理のお見積りを行います。

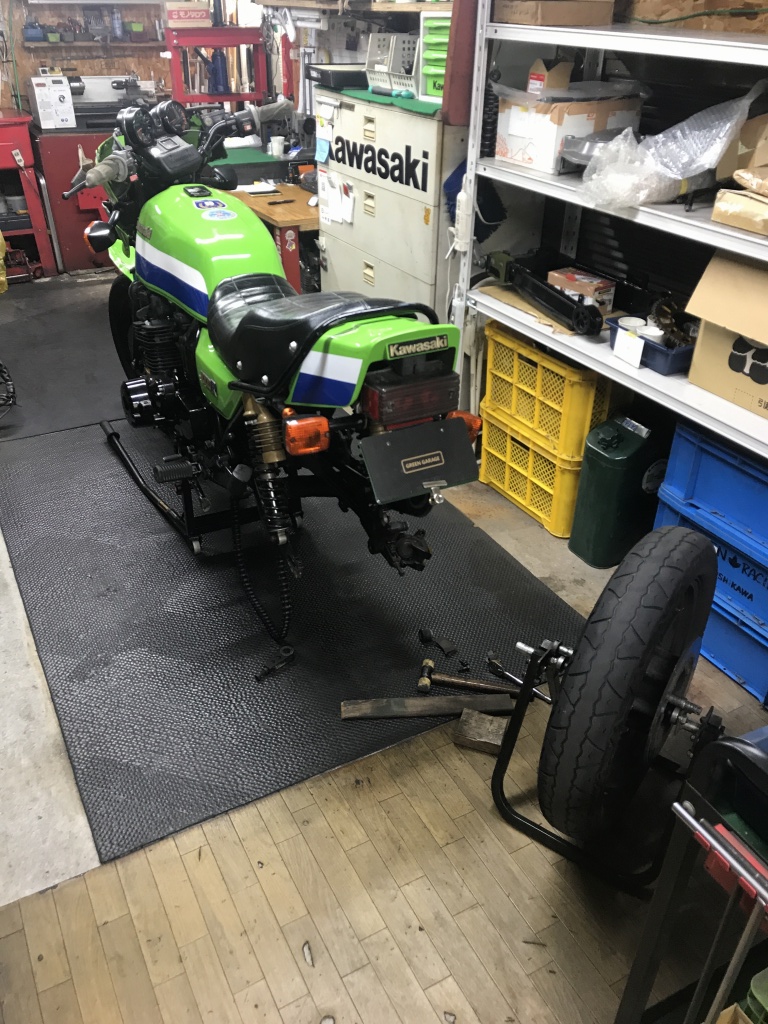

一番妙なのはこの曲がったリヤホイールです。後ろはぶつけていないし車にも踏まれていないとのこと。どうやらスイングアームが曲がったようです。

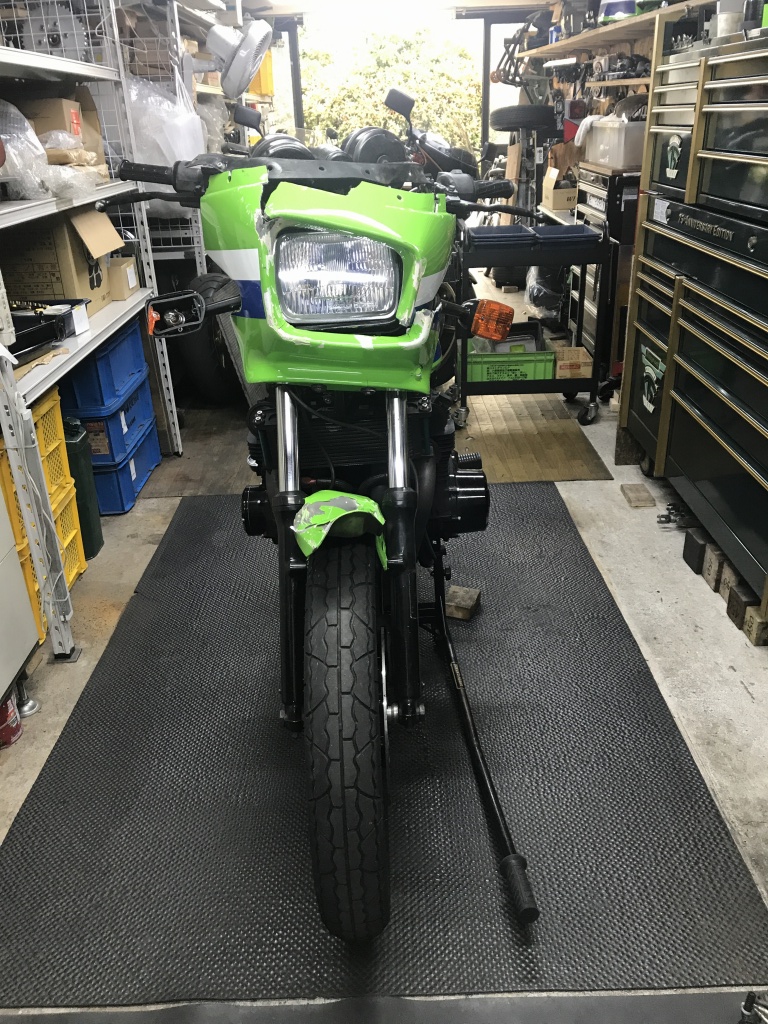

スタンドで直立させます。

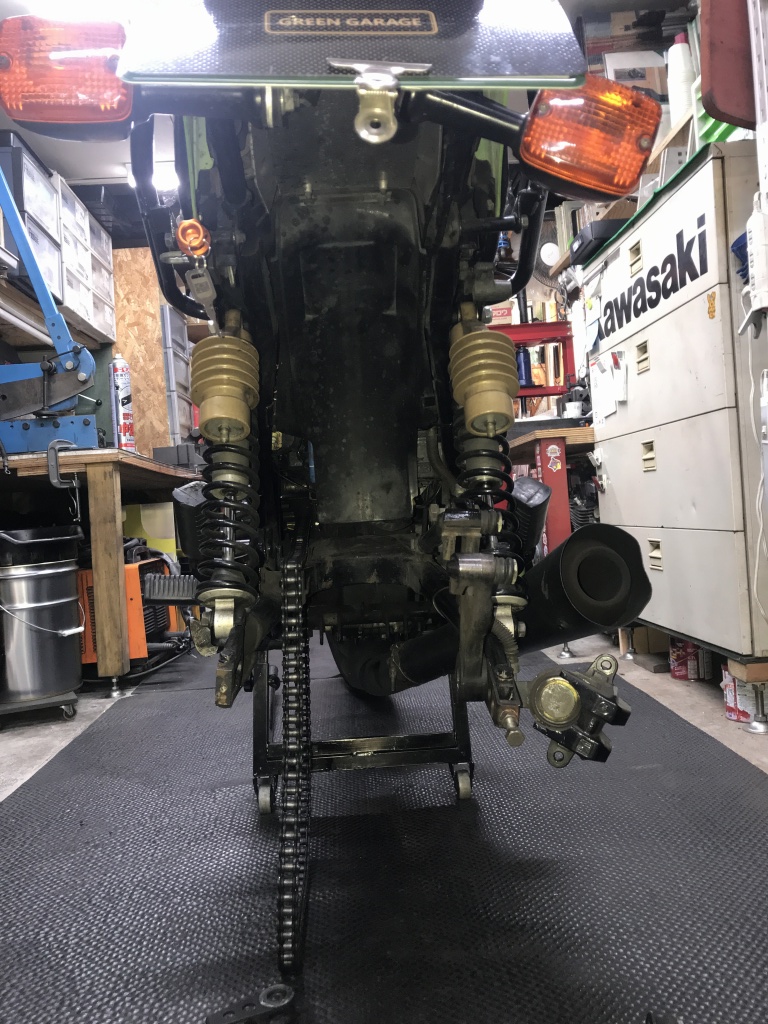

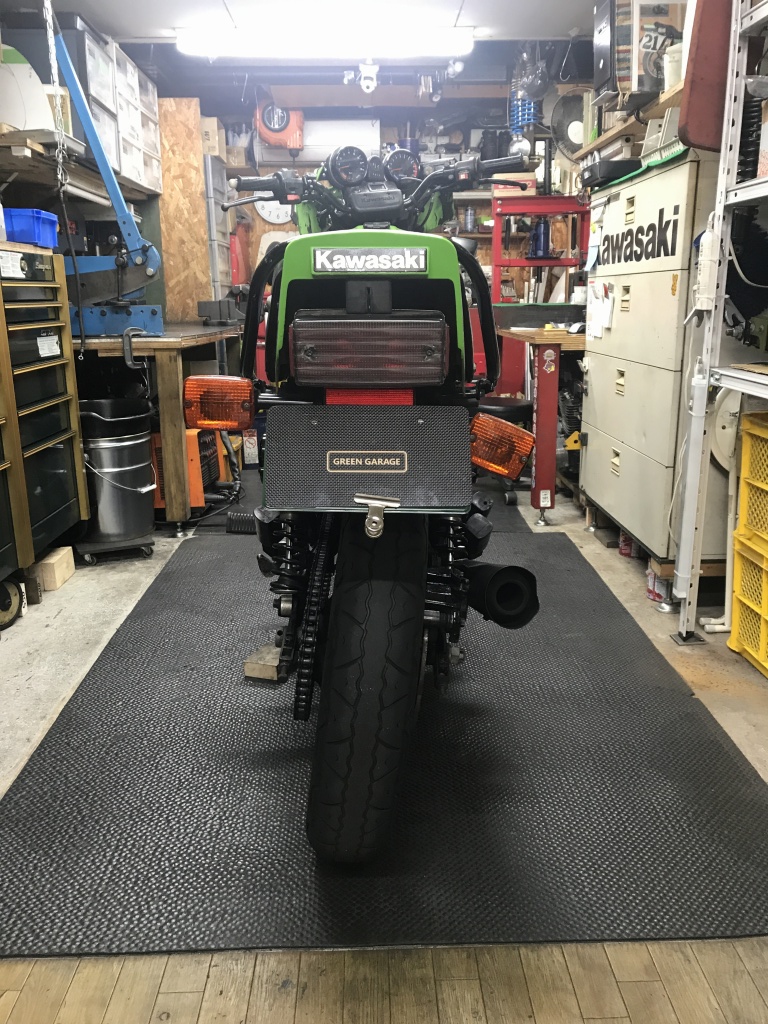

真っ直ぐ立てるとリヤの異様さが際立ちます。



先ずはリヤ周りから点検します。

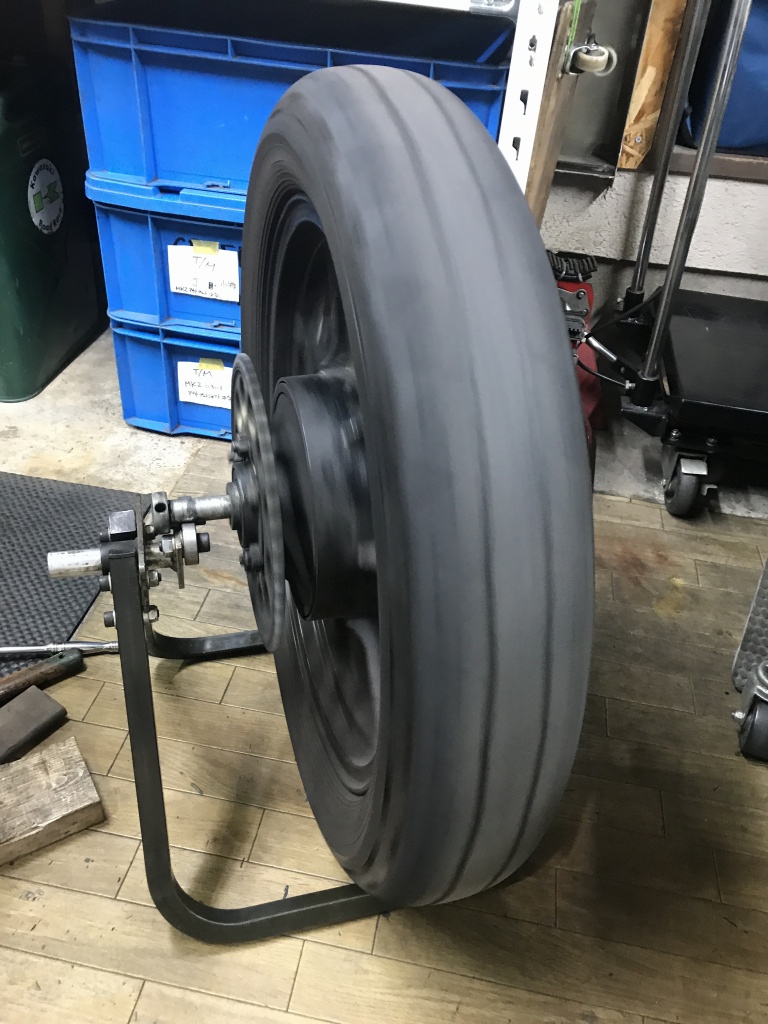

ホイールは多少の振れはありますが、大きな曲がりは無いようです。ブレーキディスクも大丈夫です。



スイングアームは左右で5センチほどねじれています。

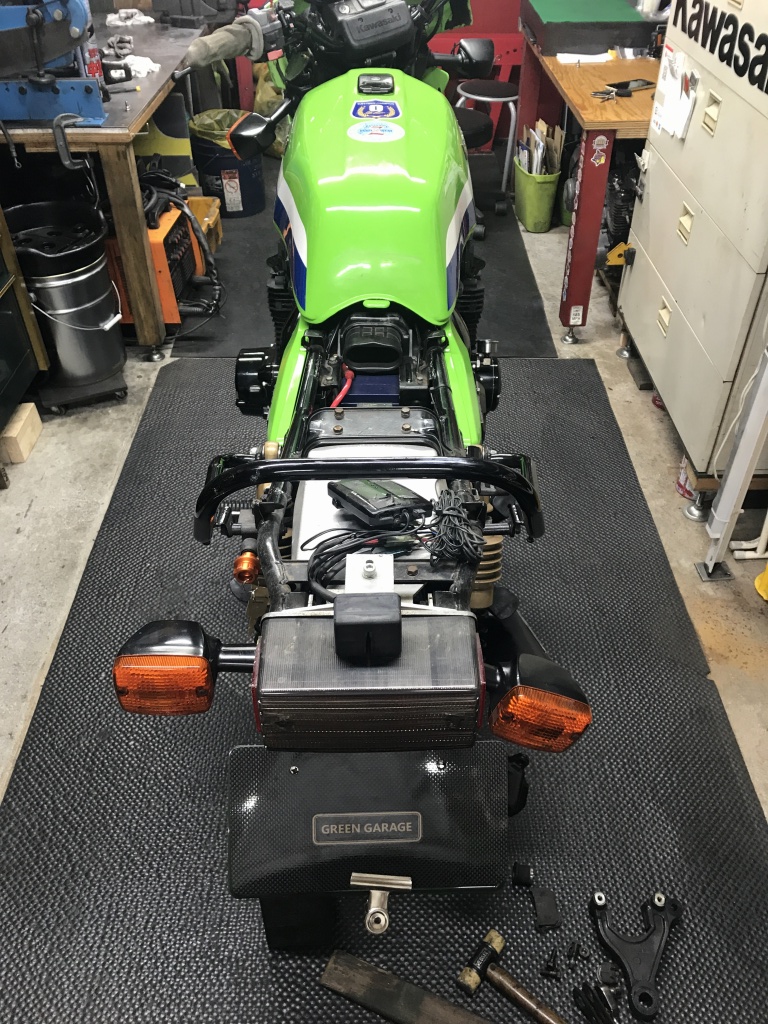

外傷はないのですが、テールカウルを外してシートレールの曲がりを点検します。

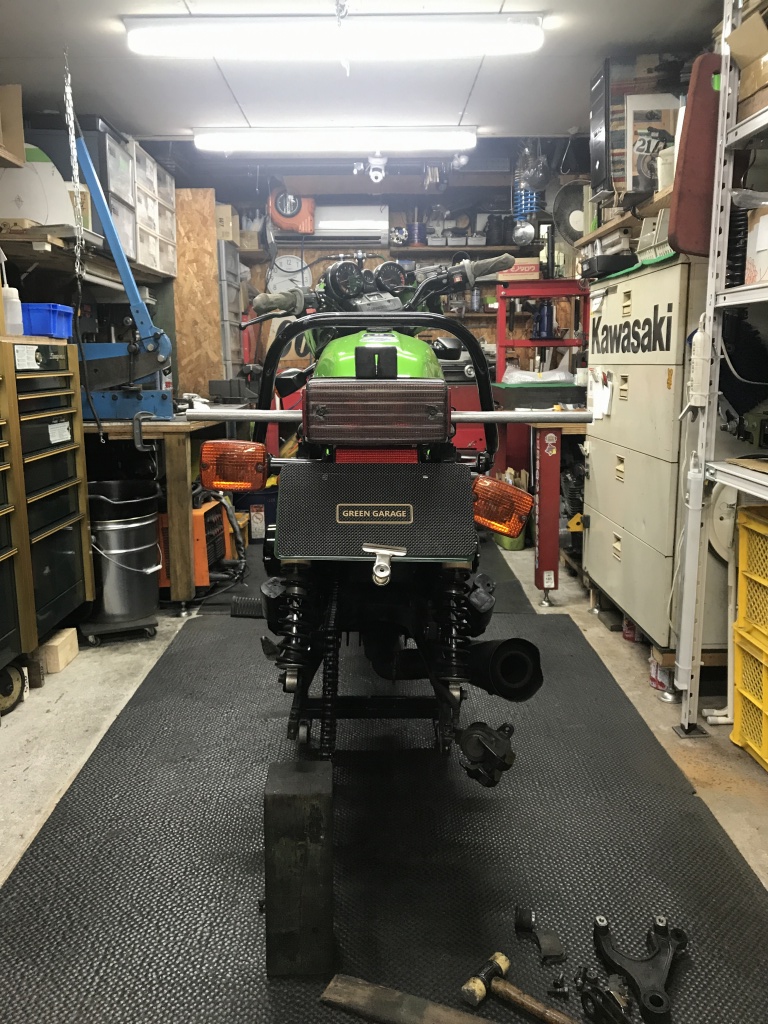

左右に棒を渡して曲がりをチェックします。水平なので特に曲がりは無いようです。

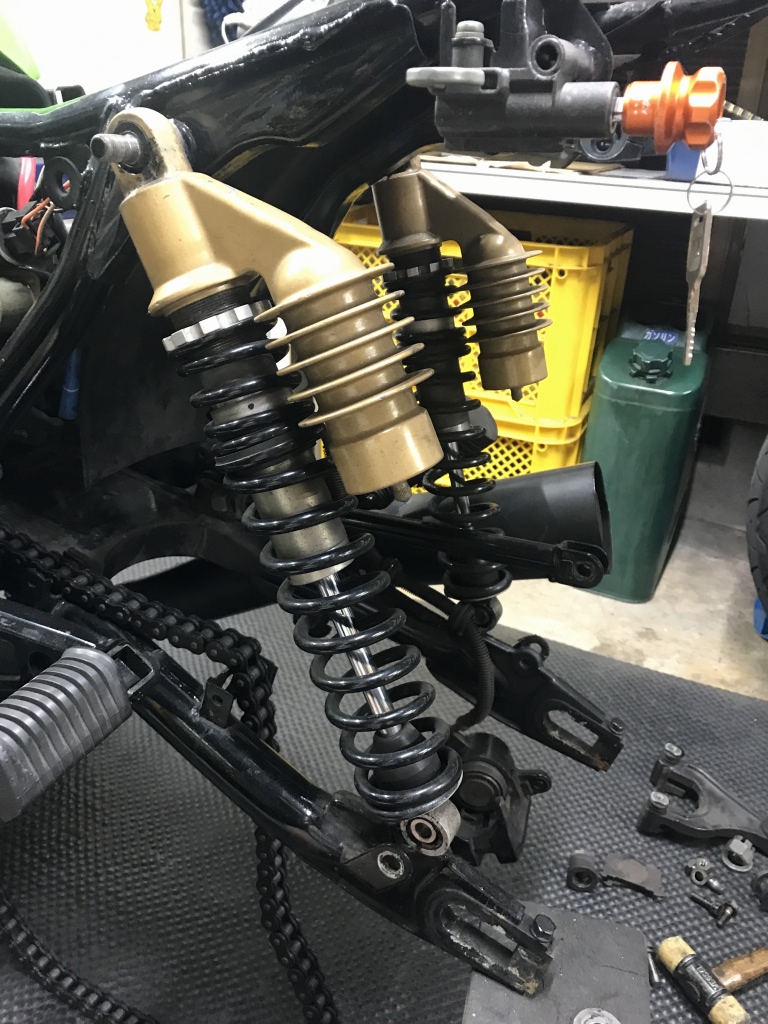

リヤショックを外します。ロッドが曲がっていなければいいのですが。

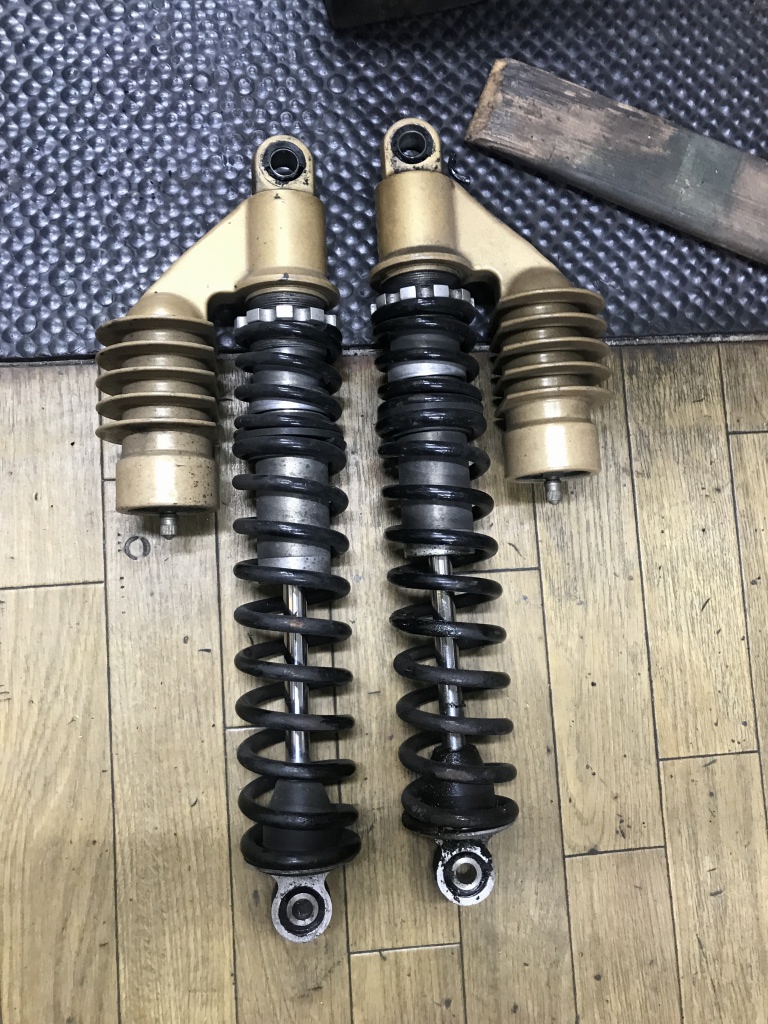

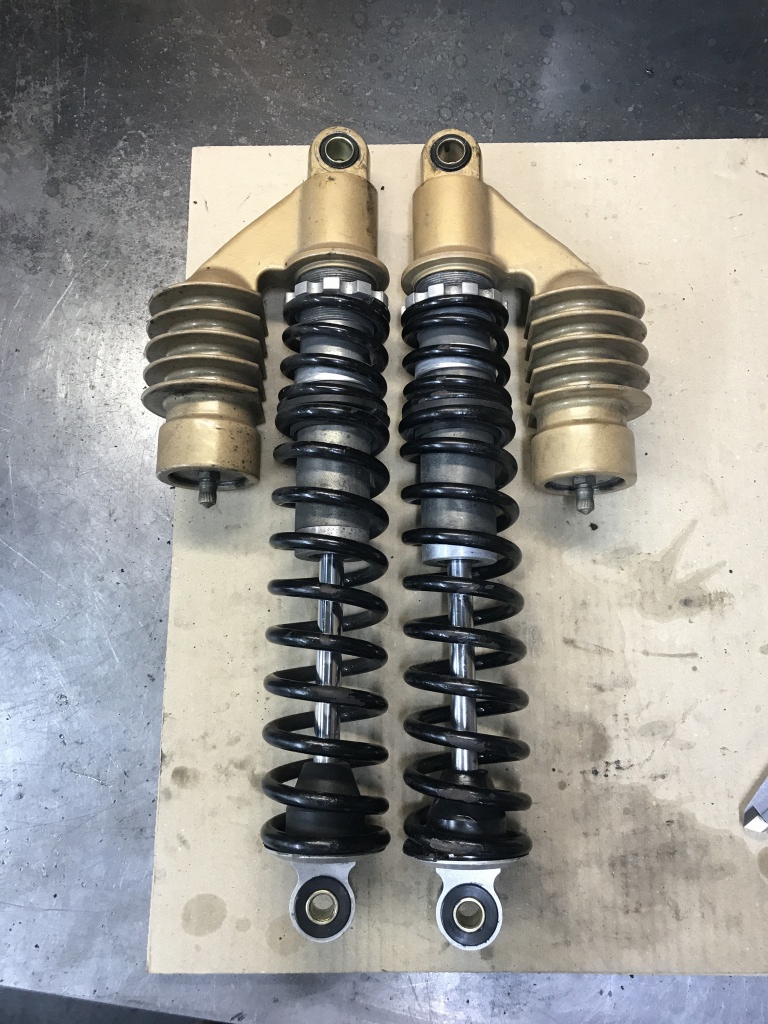

外してみると特に曲がりは無いようです。長さも左右同じです。

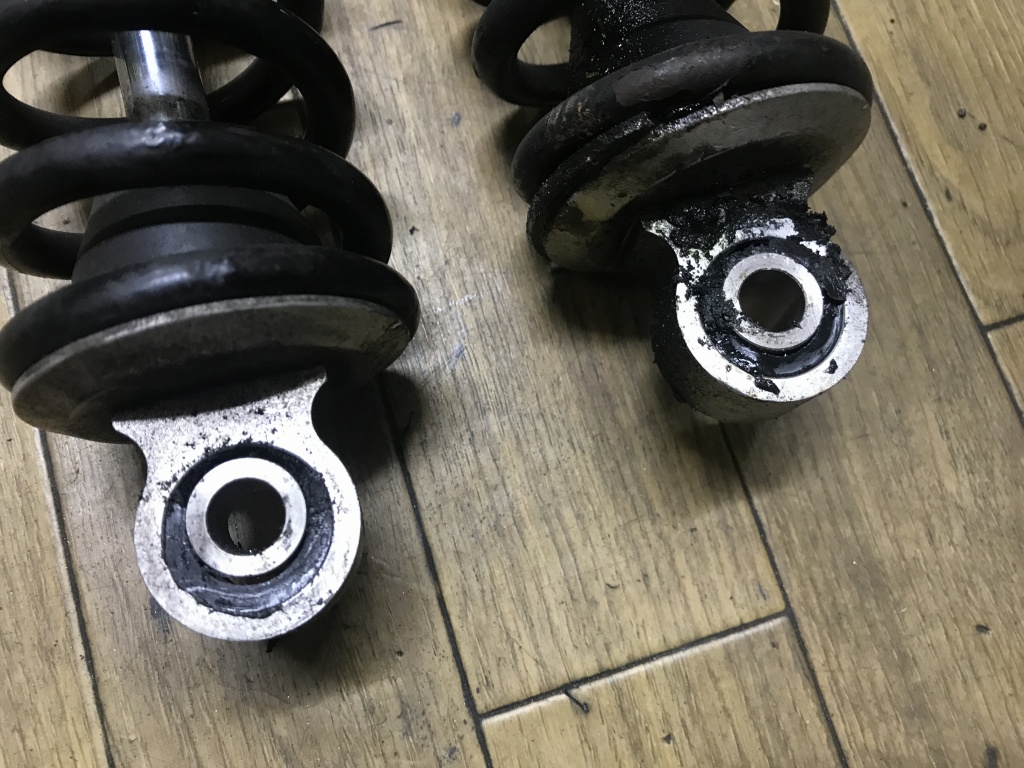

ブッシュは変形が酷いので要交換です。

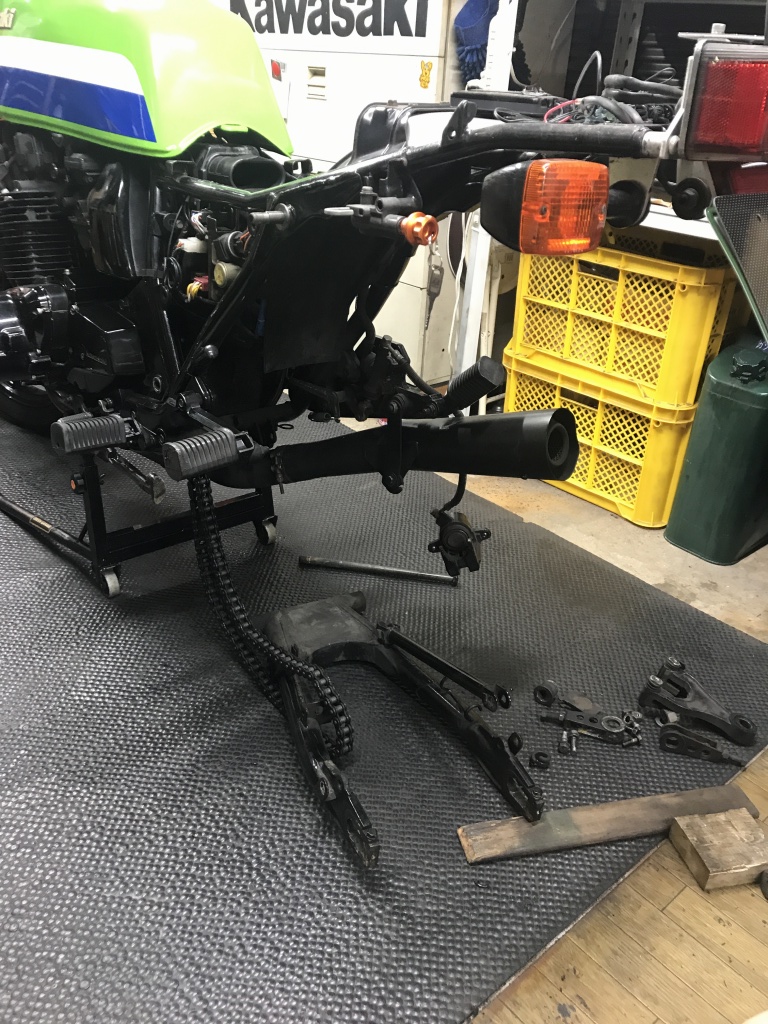

スイングアームを外します。

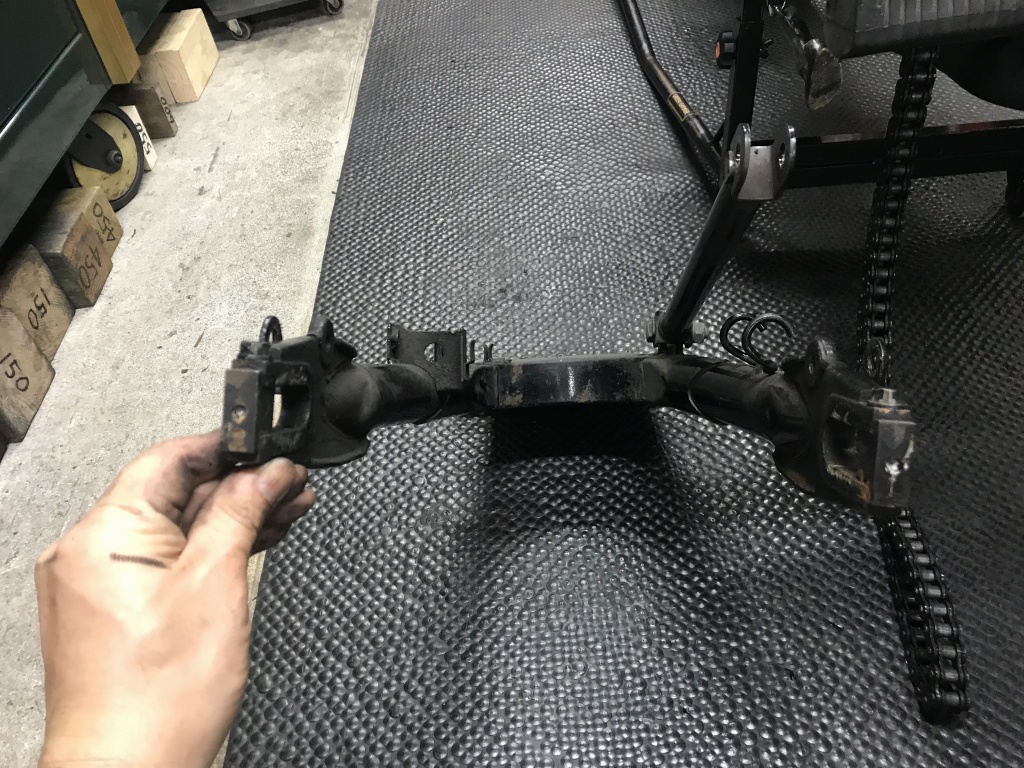

ピボットシャフトは異常無く、リヤアクスル側でねじれたもよう。

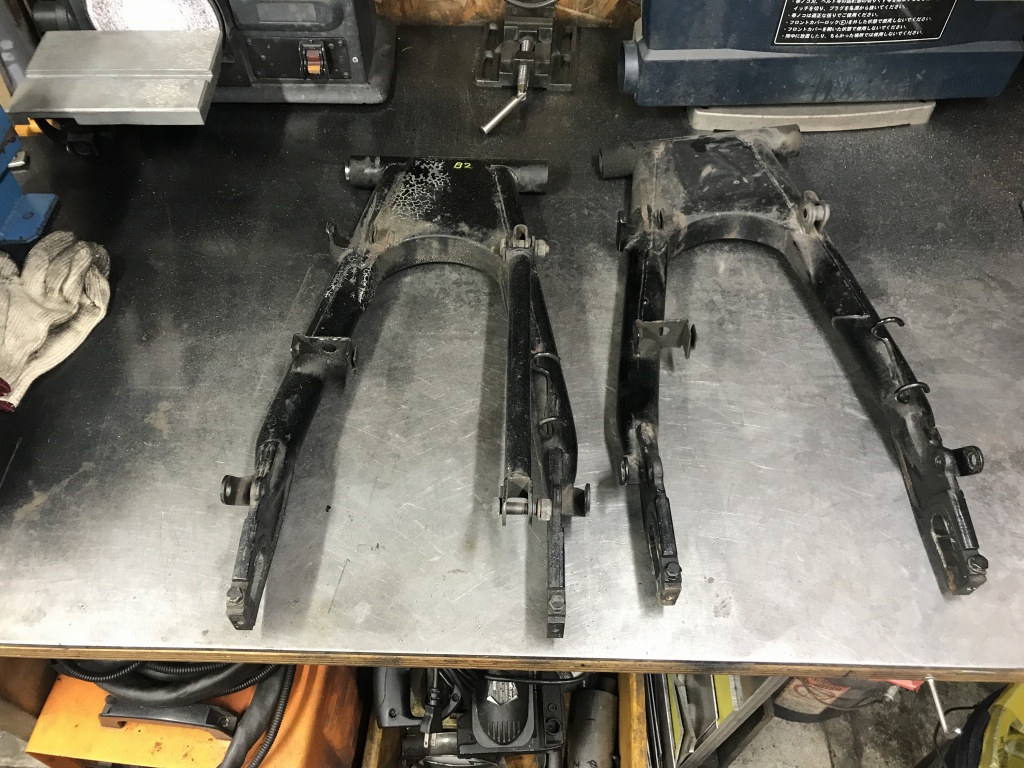

修正するより中古品と交換した方が早いので、手持ちのストックから同型のものを選び出します。

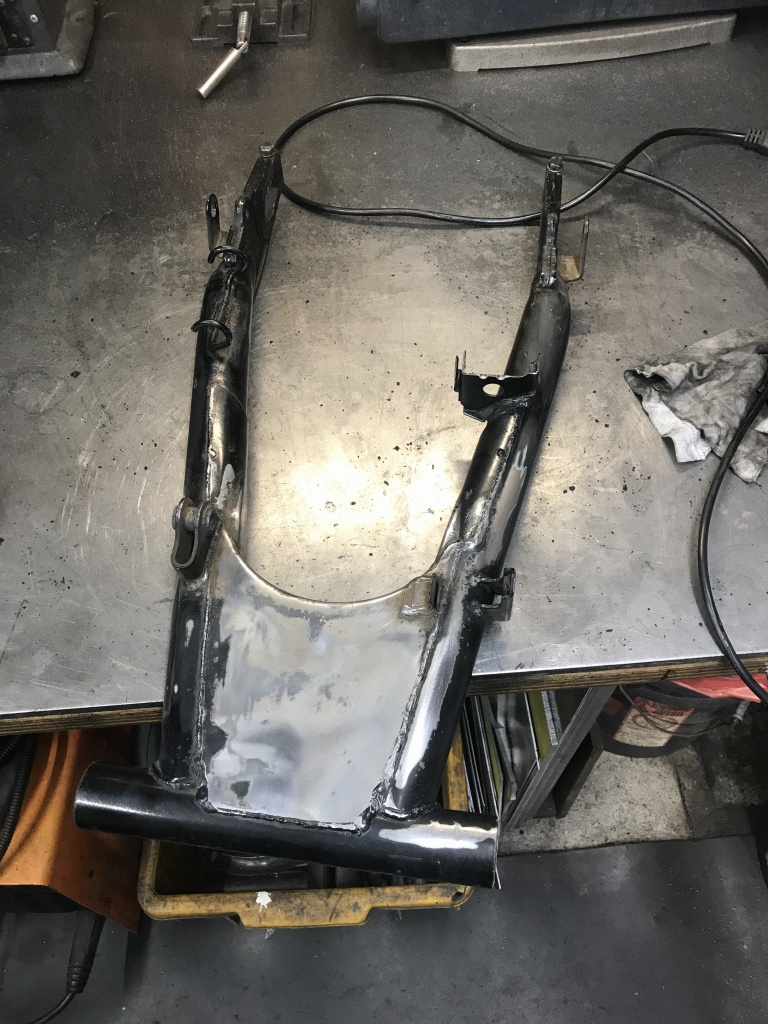

交換用のスイングアームはこのままでも使える状態なので、簡単にサビとキズを落として塗装します。



リヤショックは劣化したブッシュを外します。



新しくゴムブッシュを圧入します。

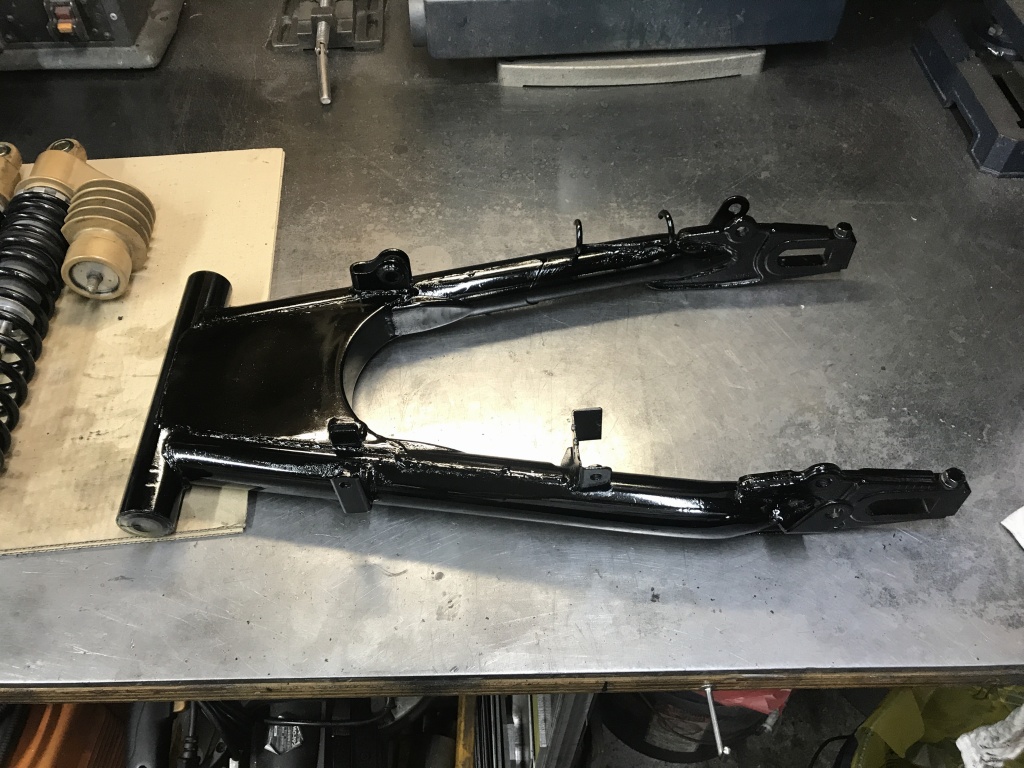

スイングアームの塗装が完成しました。素材はZ1100-B2用で、形はZ1000Rと同じです。

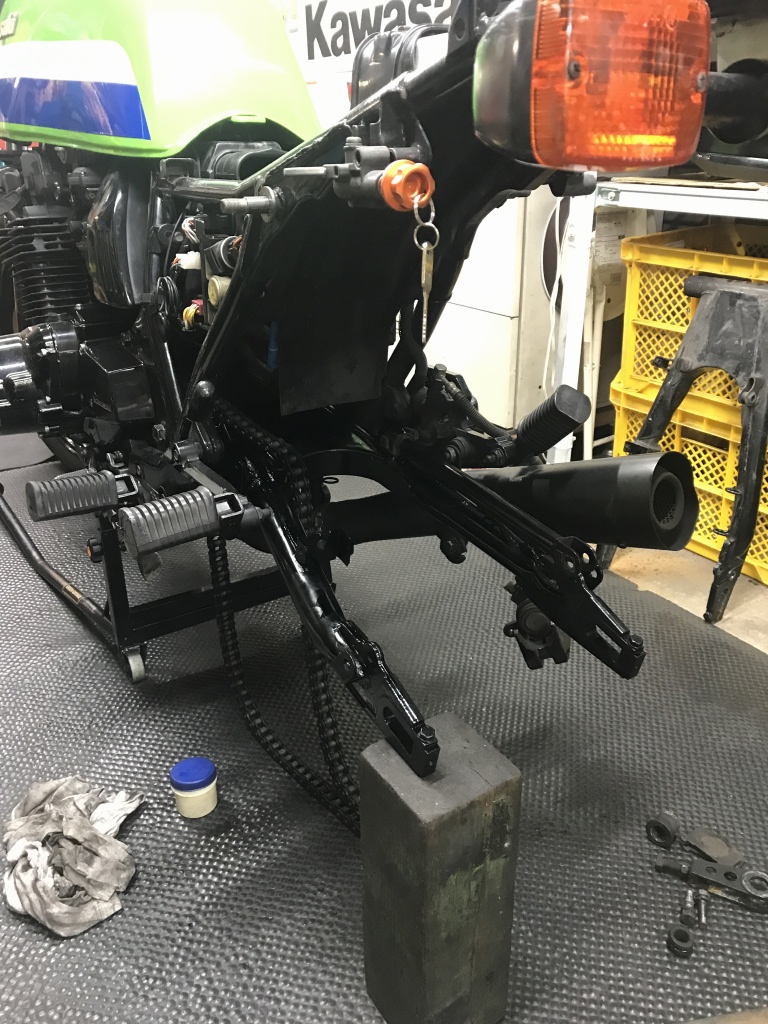

用意したスイングアームを取り付けます。

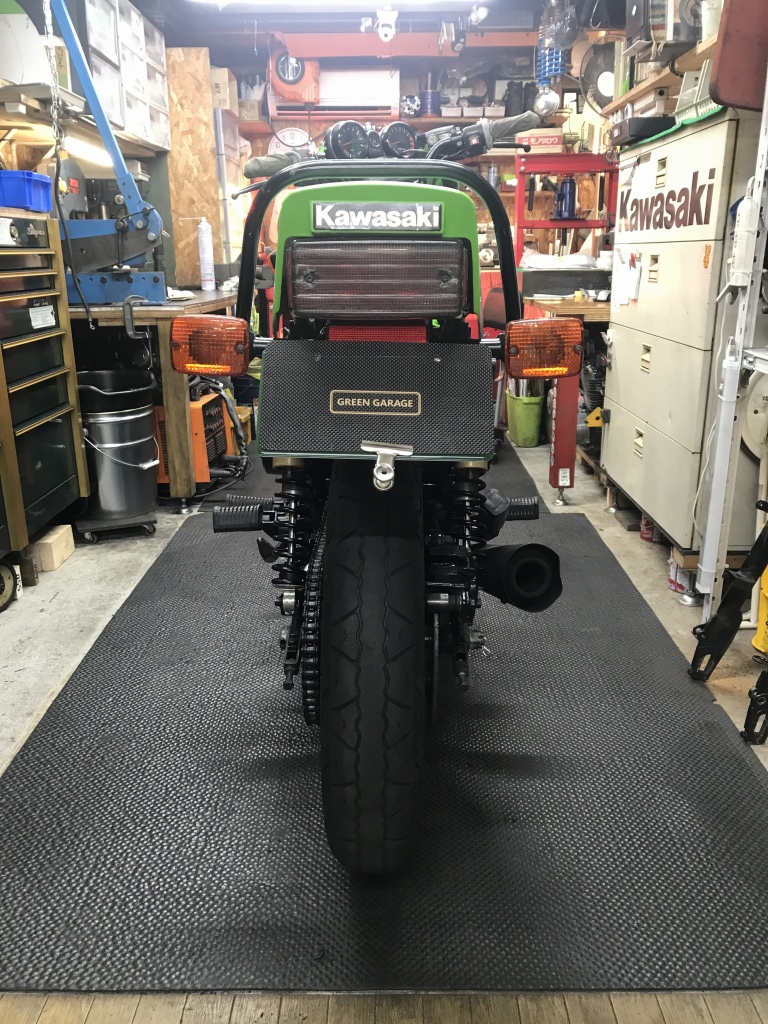

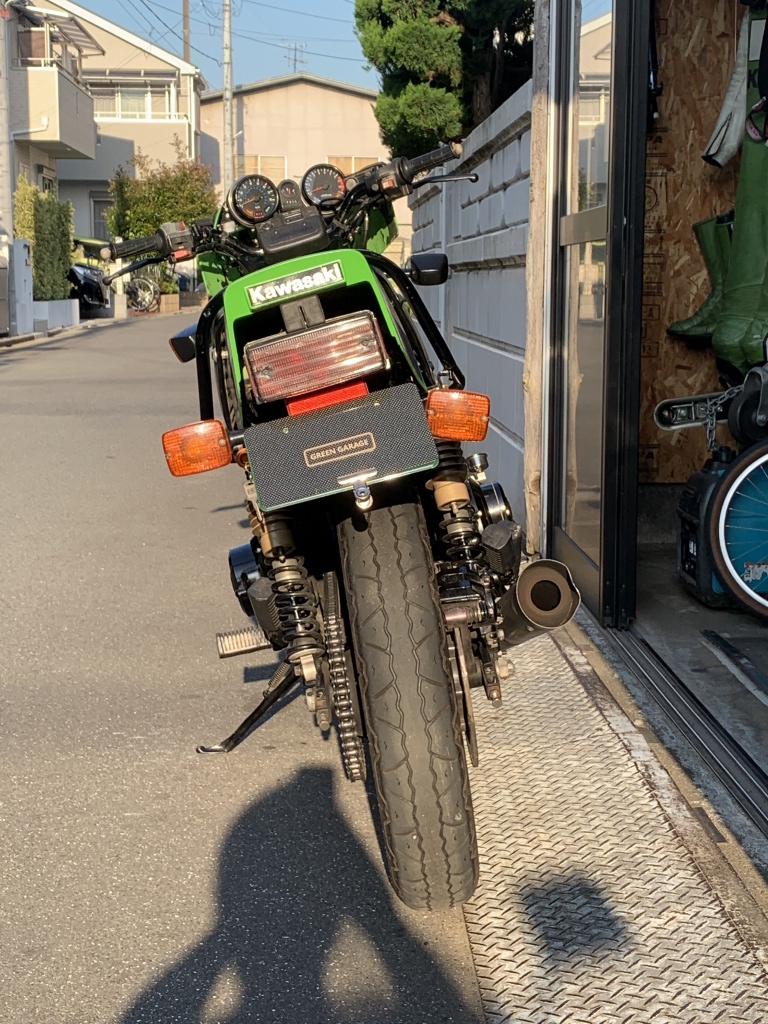

アライメントも正常になりました。ホイールもスムーズに回り、リヤブレーキも大丈夫です。

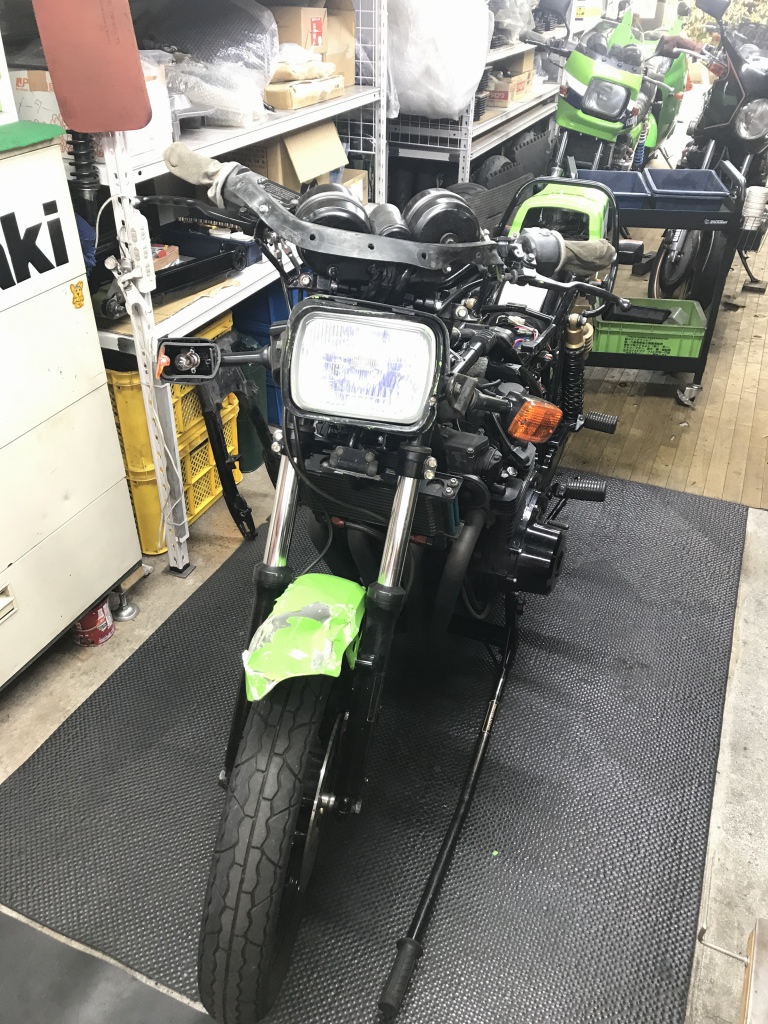

続いてフロント周りへ。割れたカウルを外します。

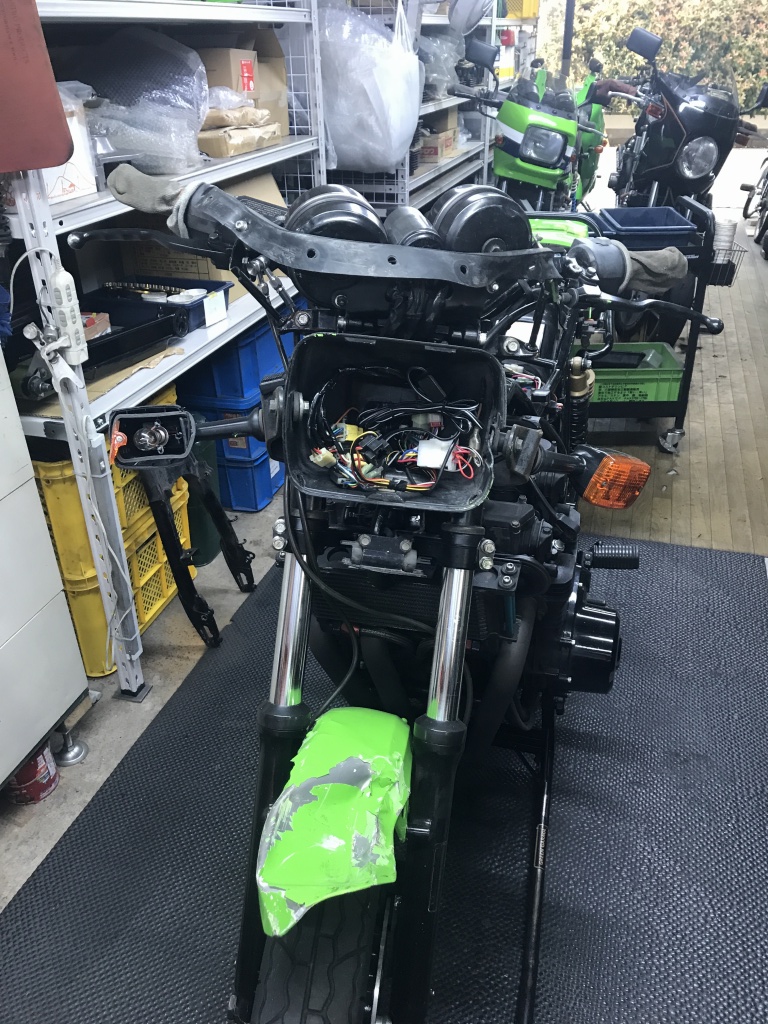

メーター周りはスペアがあるので丸ごと交換します。カウルステーとライトステーは大きく変形しましたが、スチール製なので修正はできそうです。

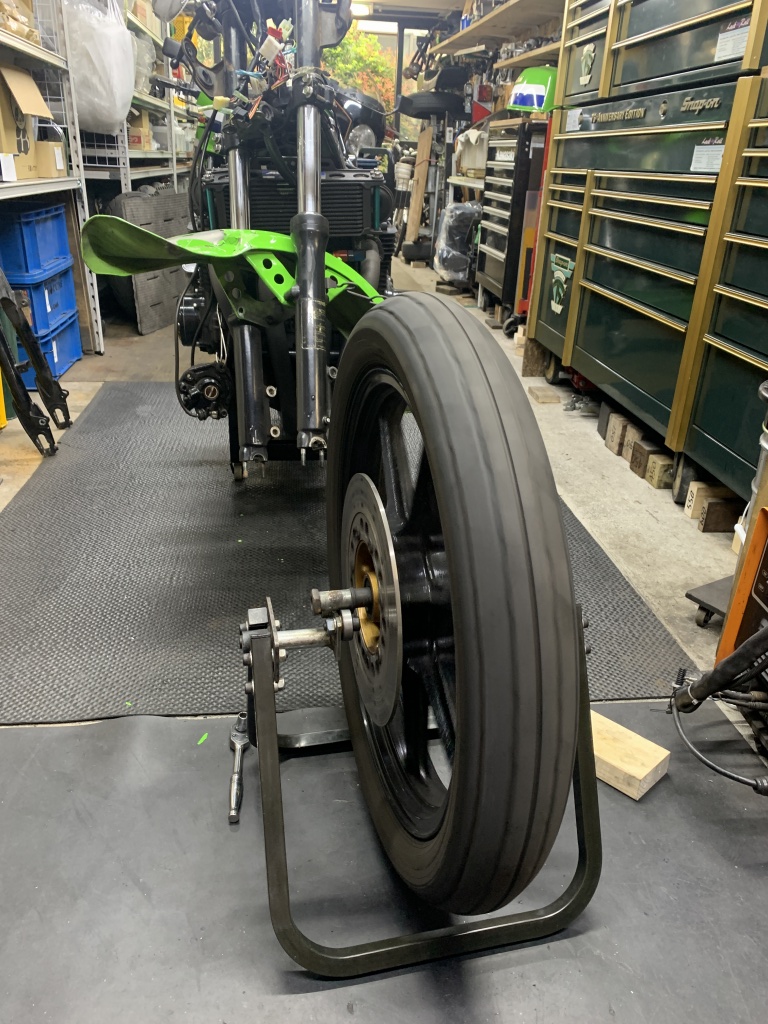

フロントホイールをチェックします。こちらも多少の振れはありますが許容範囲レベルです。

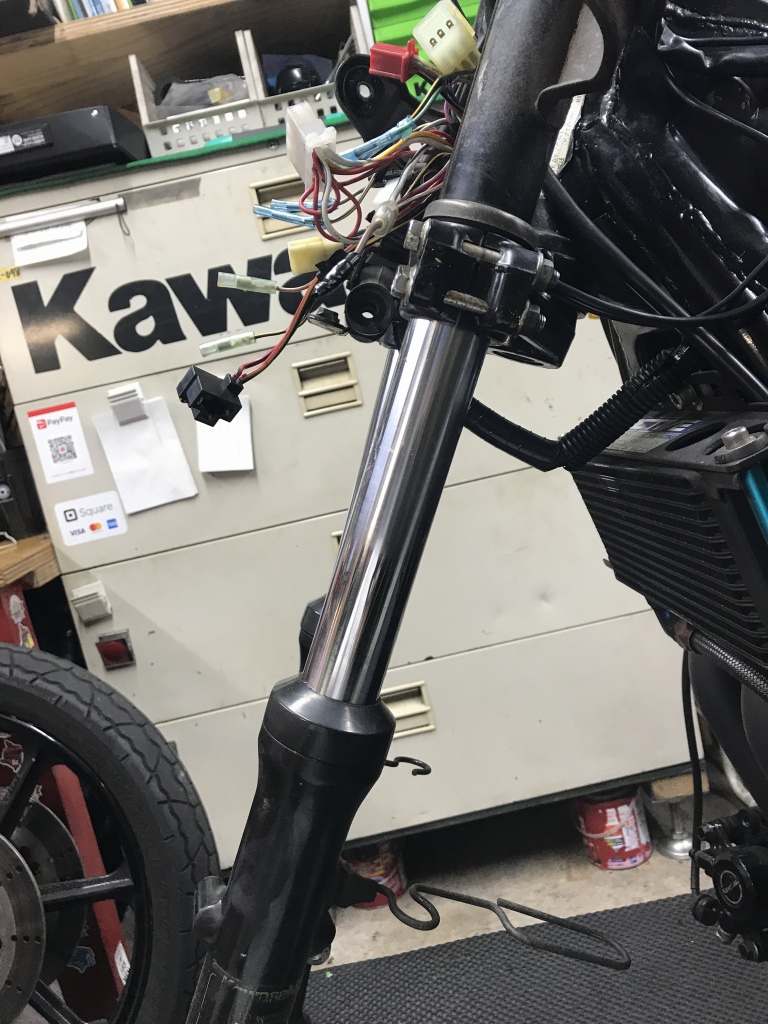

インナーチューブは目視で解るほど曲がっています。ステムまで曲がっていないといいのですが。

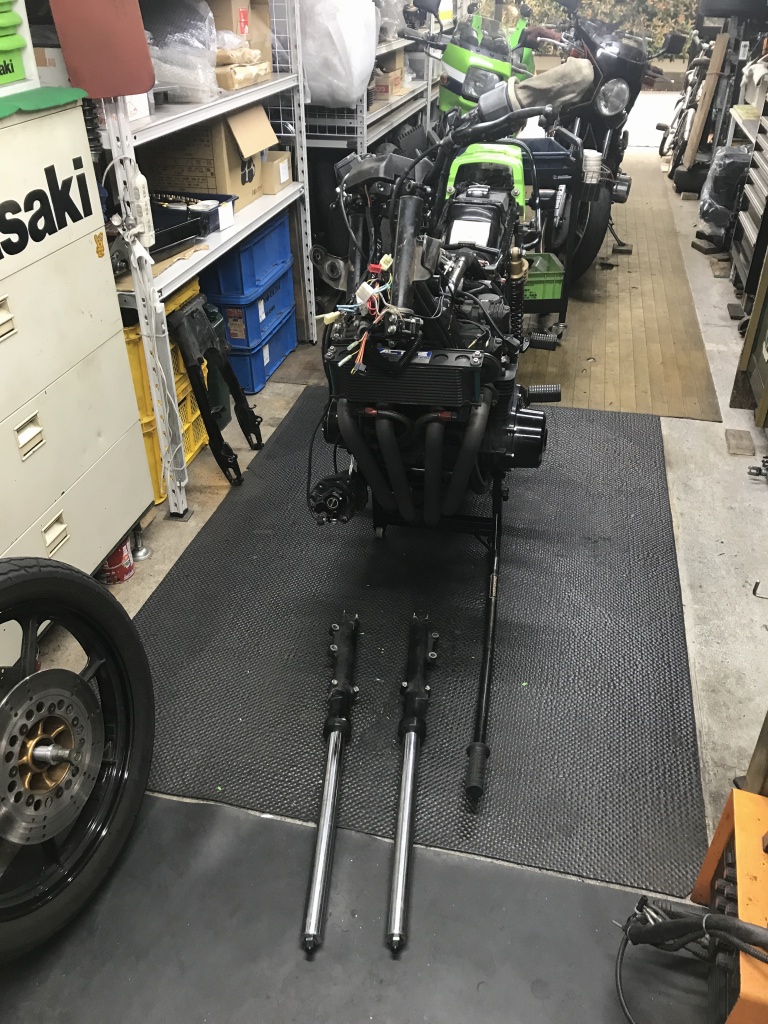

フォークを外します。

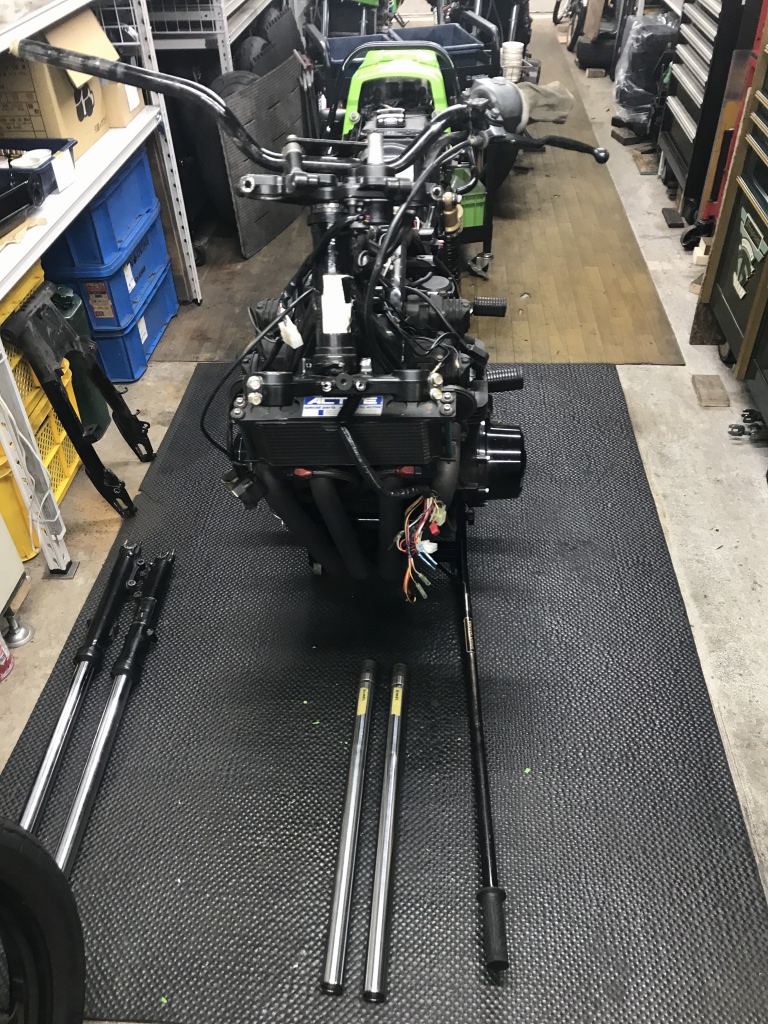

チェック用の真っ直ぐなインナーチューブを用意します。オイルクーラーは傾いていたのでよく見ると、上側のステーが曲がりクラックが入っていました。

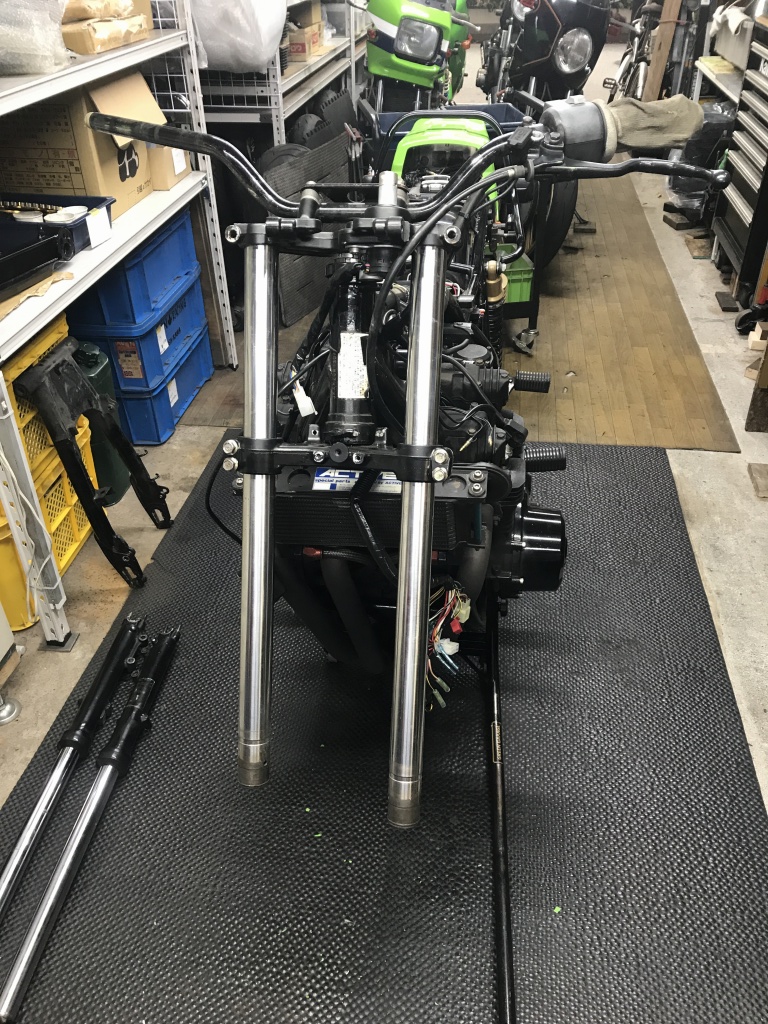

真っ直ぐなインナーチューブを通してみるとスムーズに通るので、上下ステムに曲がりは無いようです。その代わりハンドルストッパーは大きく曲がっています。

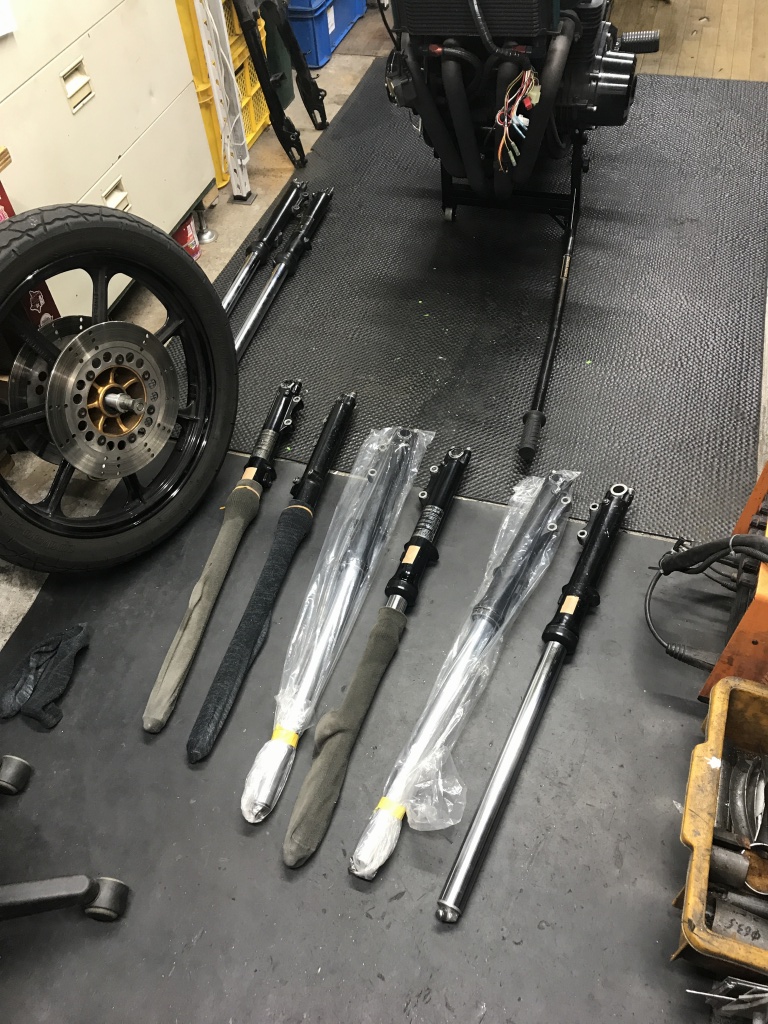

修理用のドナーとなるフォークをストックの中から選びます。インナーチューブをそこから取り出す予定です。



フォークのドナーも決まり、何とか修理の目途が付きました。さて、修理の見積り額はどのくらいになるでしょうか。
