Z1000Mk2 S.F様 シフトドラム交換



4速シフトアップ時、4速に入らずにギヤ抜けすることが散発するとのこと。状況からシフトドラムの摩耗と推測し、ドナーをお持ち込みでの交換となりました。



マフラーを外し、エンジンオイルを抜きます。

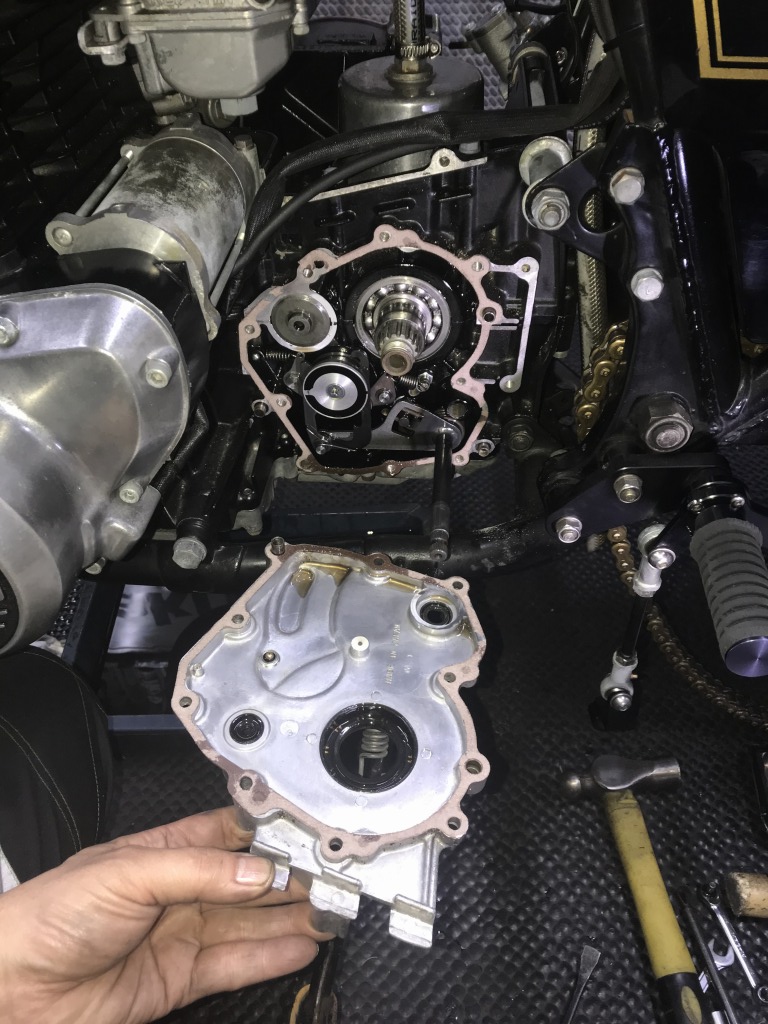

ミッションカバーを外し、チェンジ機構を外します。

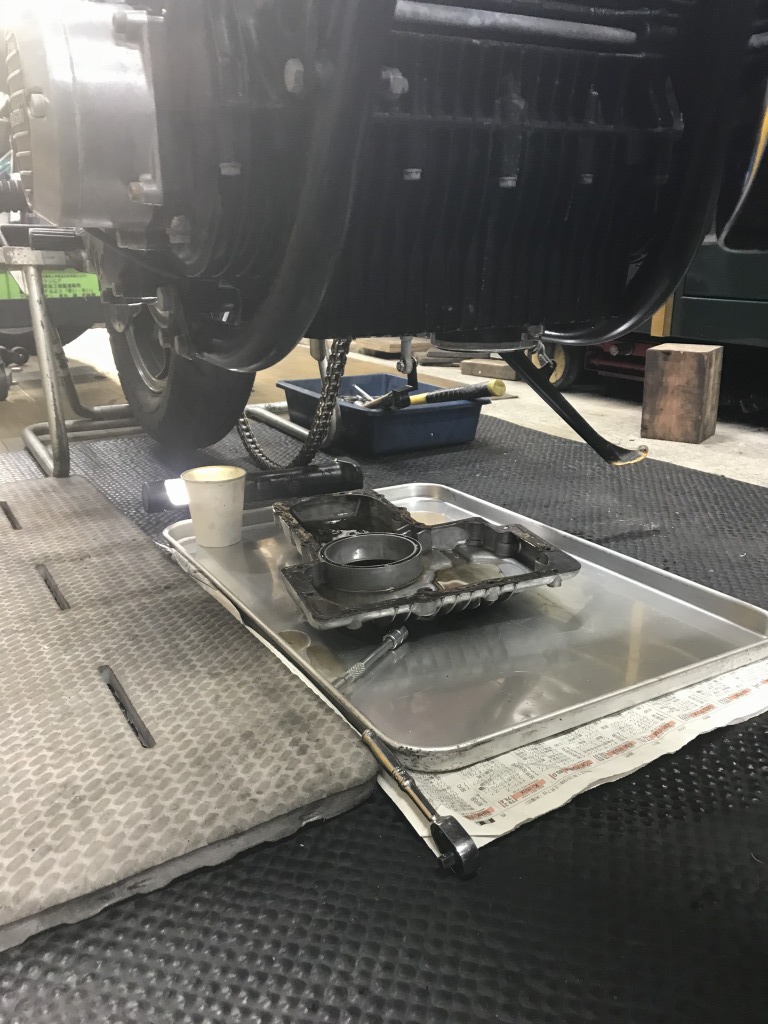

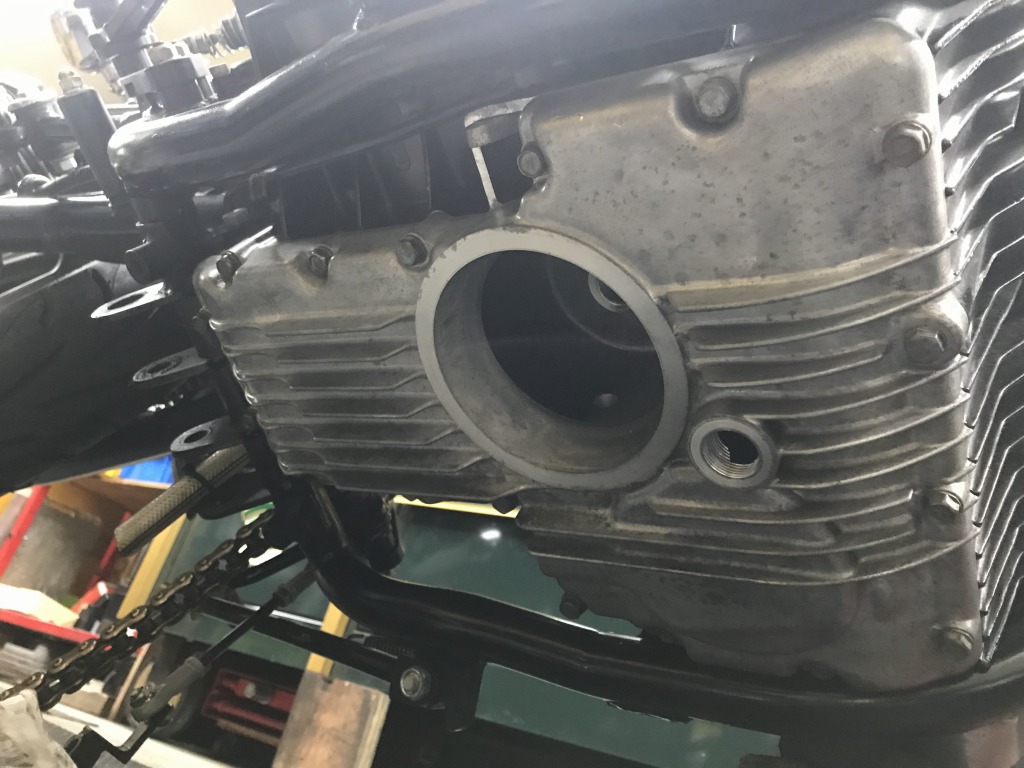

オイルパンを外します。

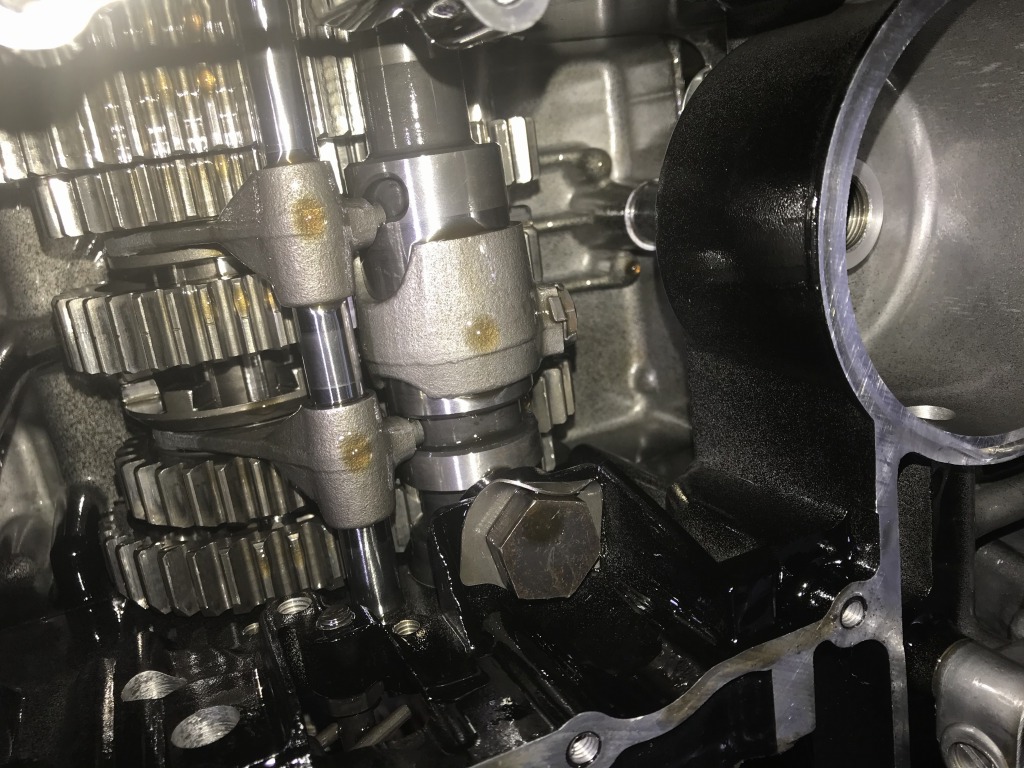

ミッションを見える範囲で目視点検します。フォークやその他の組付けは特に異常無いようです。

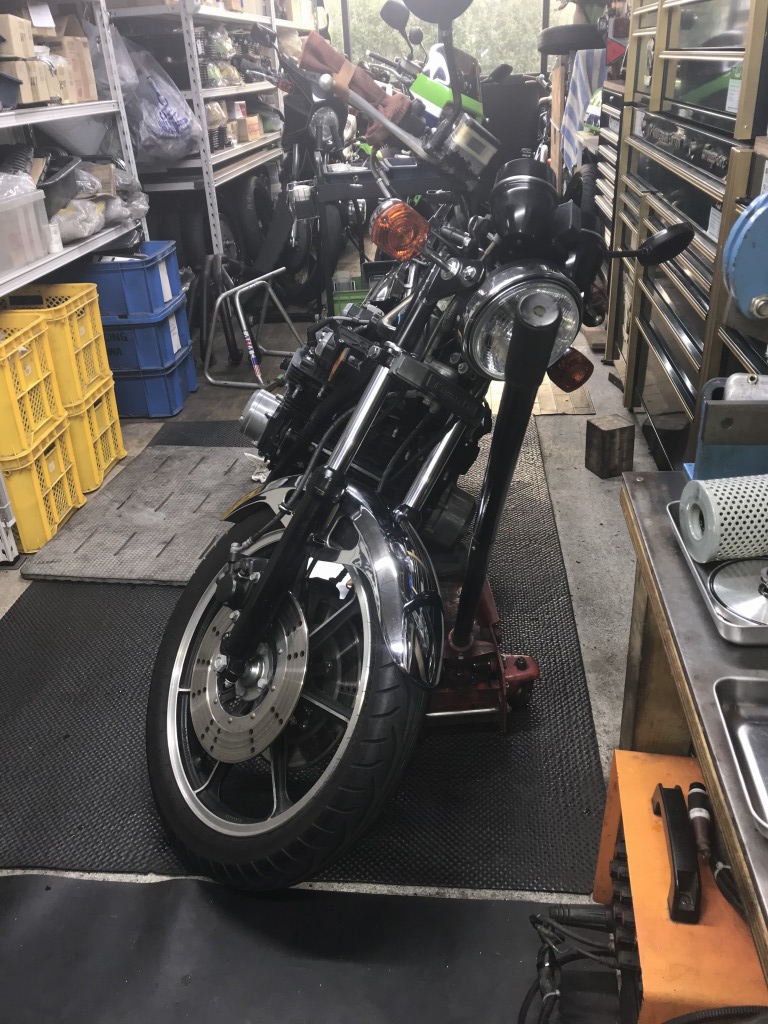

作業し易いよう車体を傾けます。

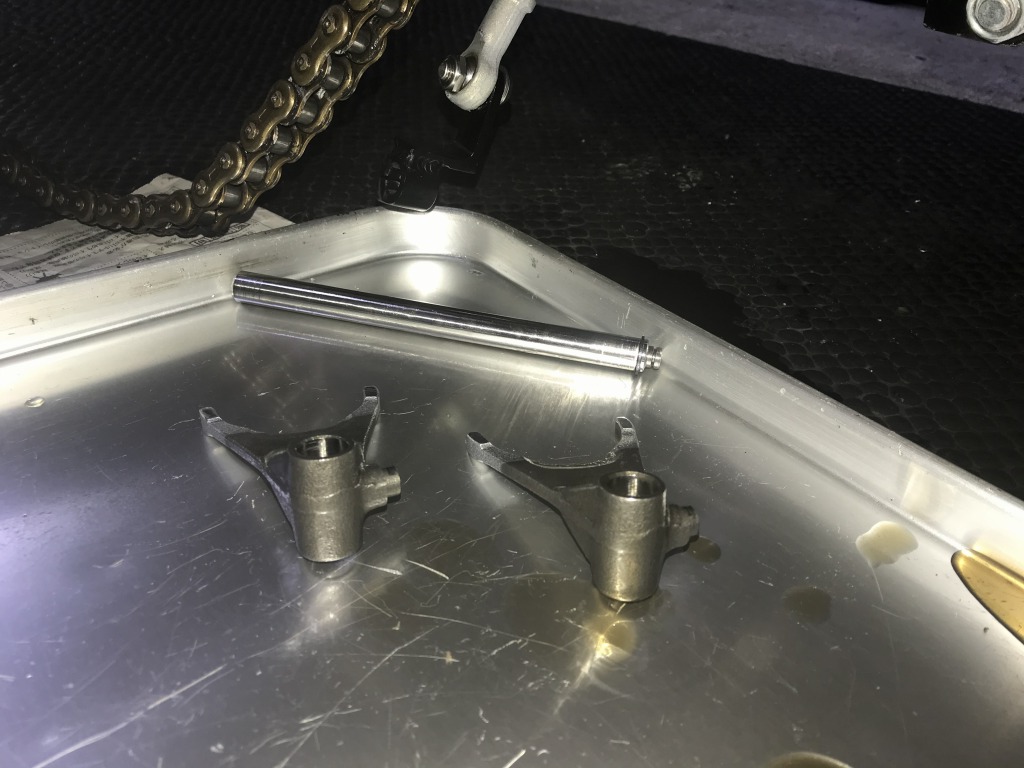

シャフトを抜き後ろ側のシフトフォークを外します。

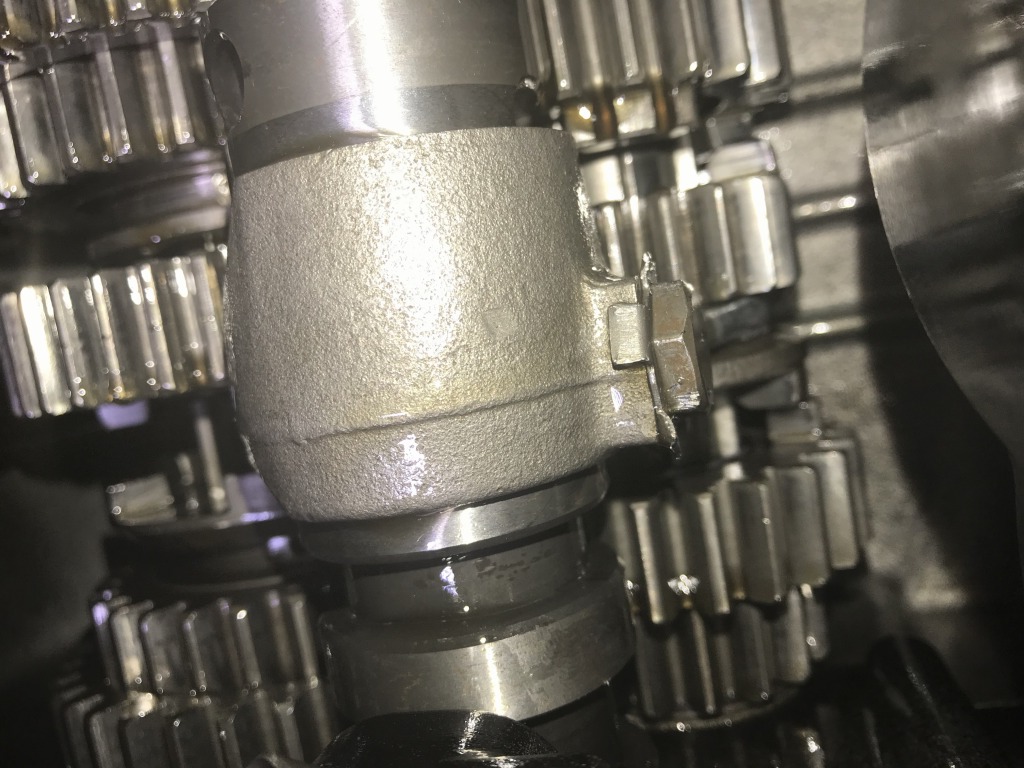

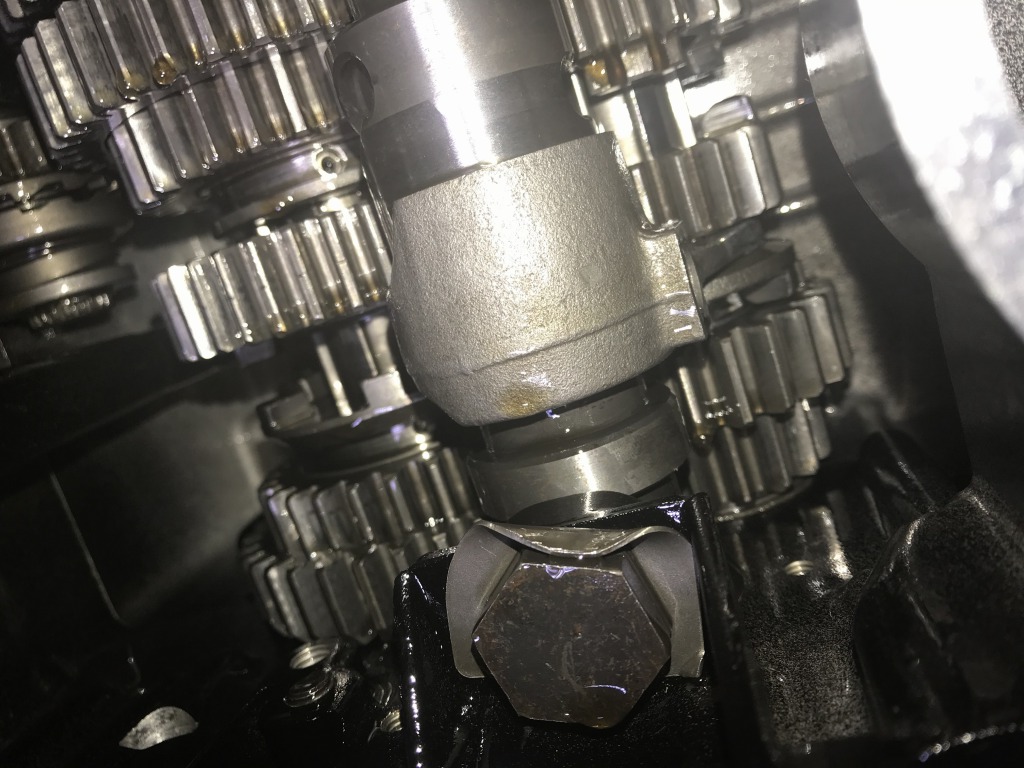

前側のシフトフォークを外すので、ロックワッシャーを伸ばし、フォークのガイドピンを外します。

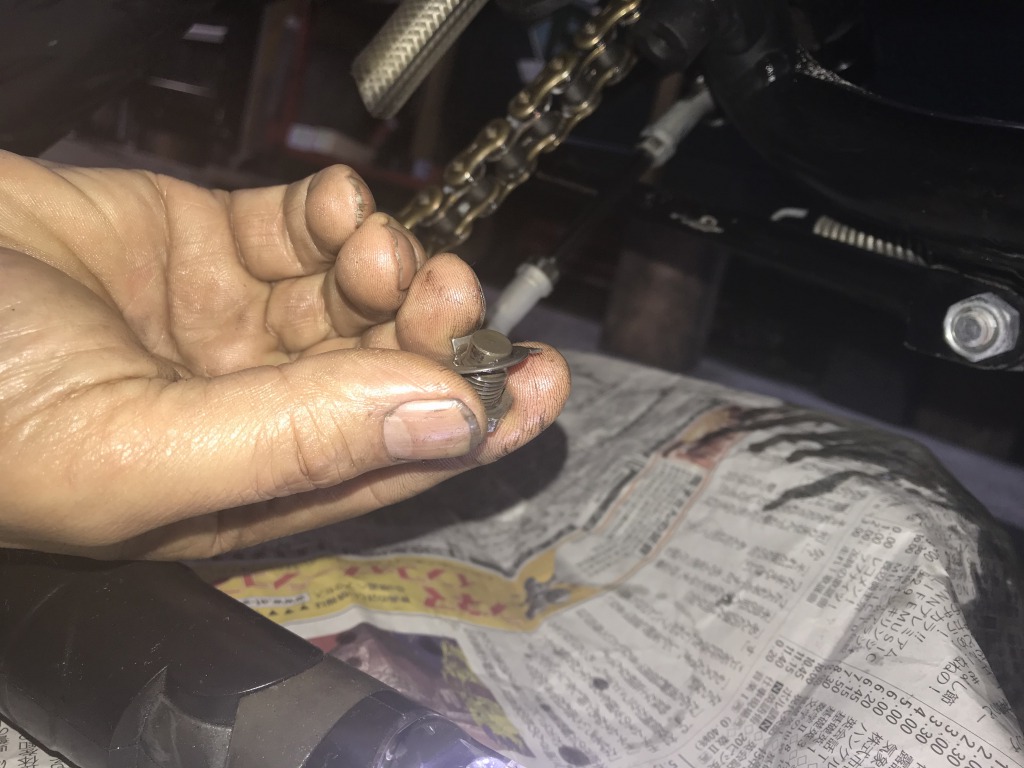

ガイドピンが取れました。

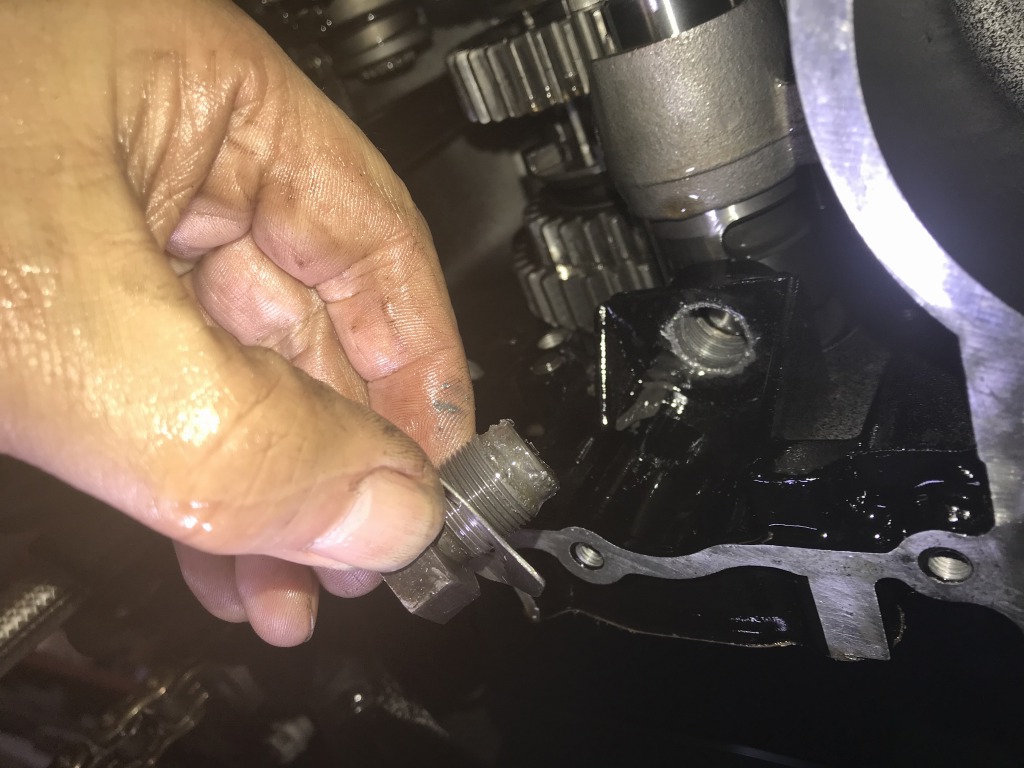

続いて、シフトドラム本体のガイドピンをロックワッシャーを開いては外します。



こちらのガイドピンはかなりネジが渋くて、外すのが大変でした。ネジにはだいぶ切粉が付いています。

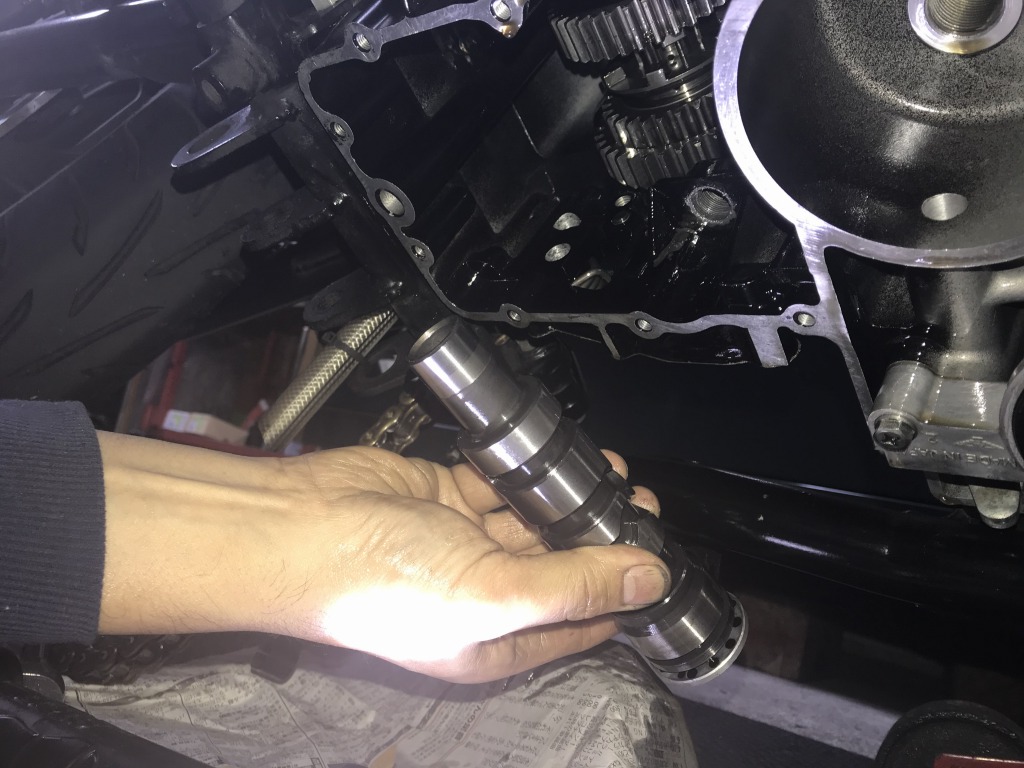

ここまで分解すると、シフトドラムが外れます。

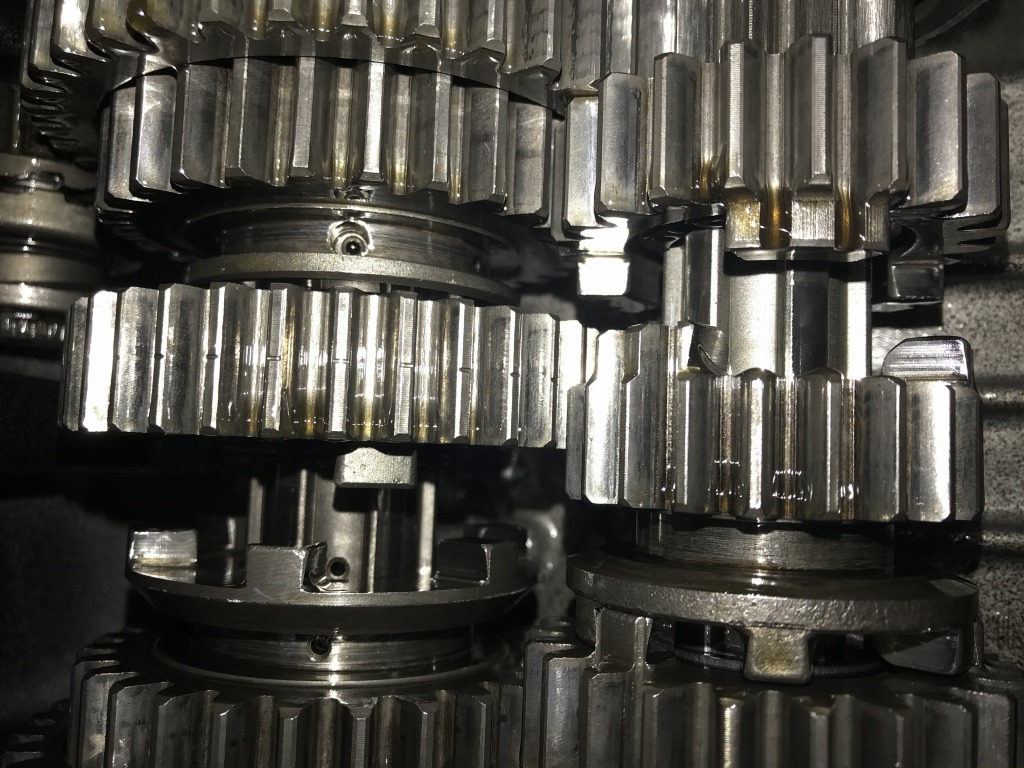

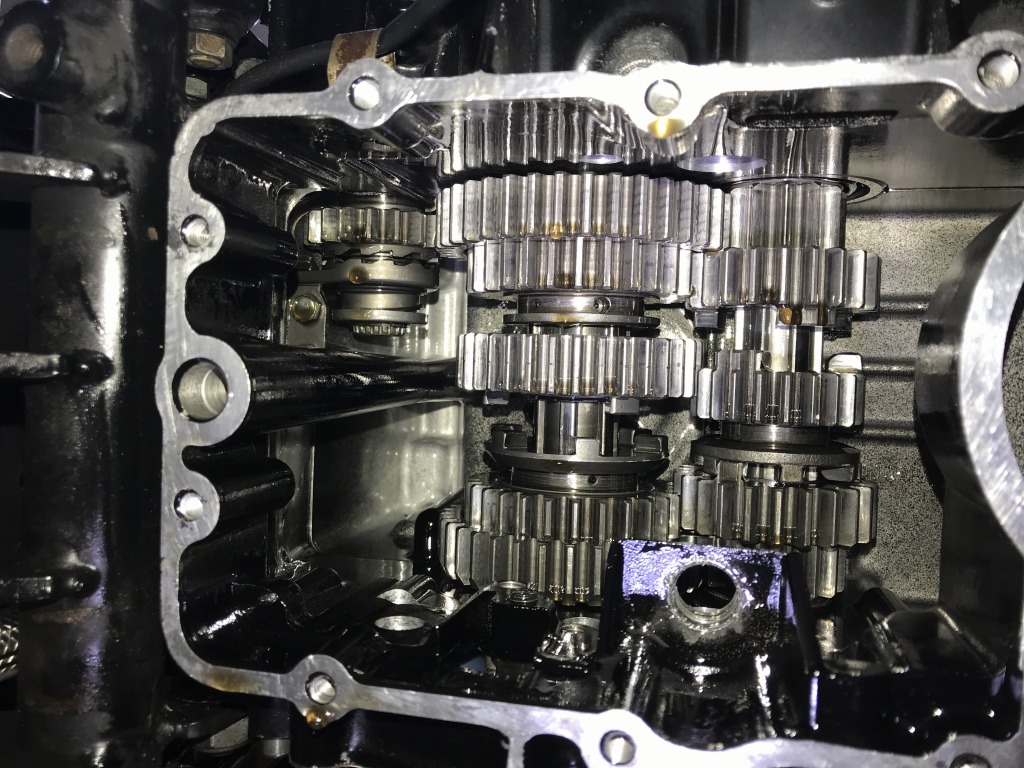

ミッションギヤを点検します。状態は比較的きれいです。



ドグはアンダーカットされたスペシャルのようです。4速のドグも特に問題ありません。



シフトフォークを点検します。曲がりや強い当たりも無く問題ありません。

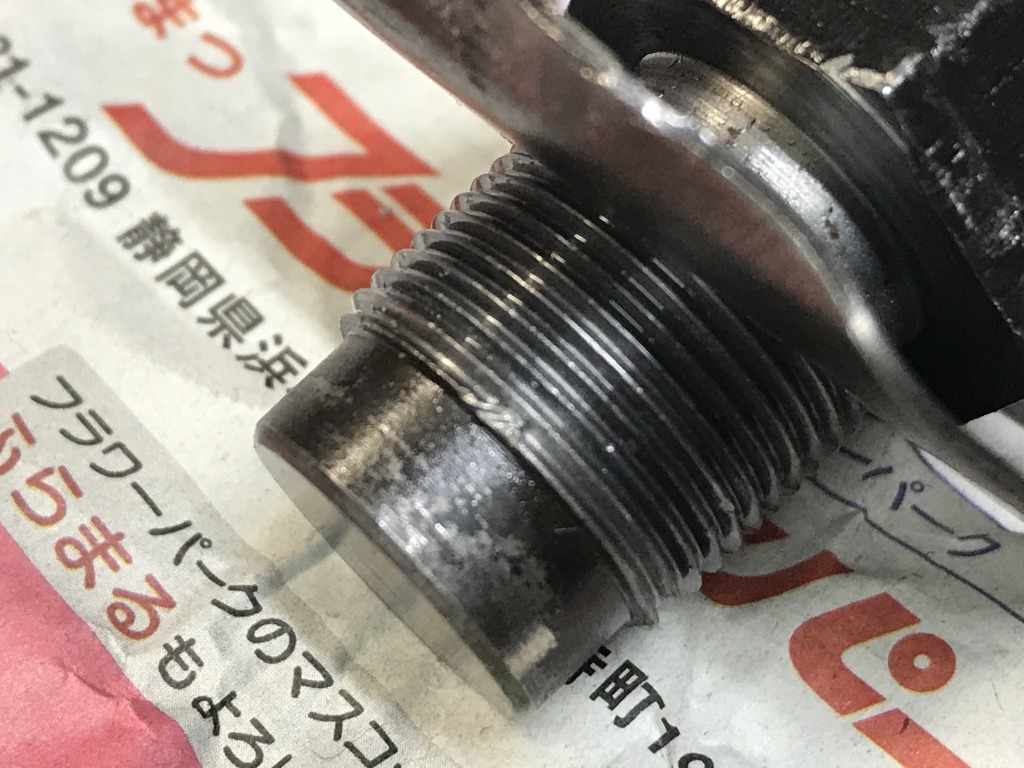

ドラムのガイドピンは、ネジ山の一部が潰れていました。これが引っかかって緩める際ネジが渋かったのでしょう。

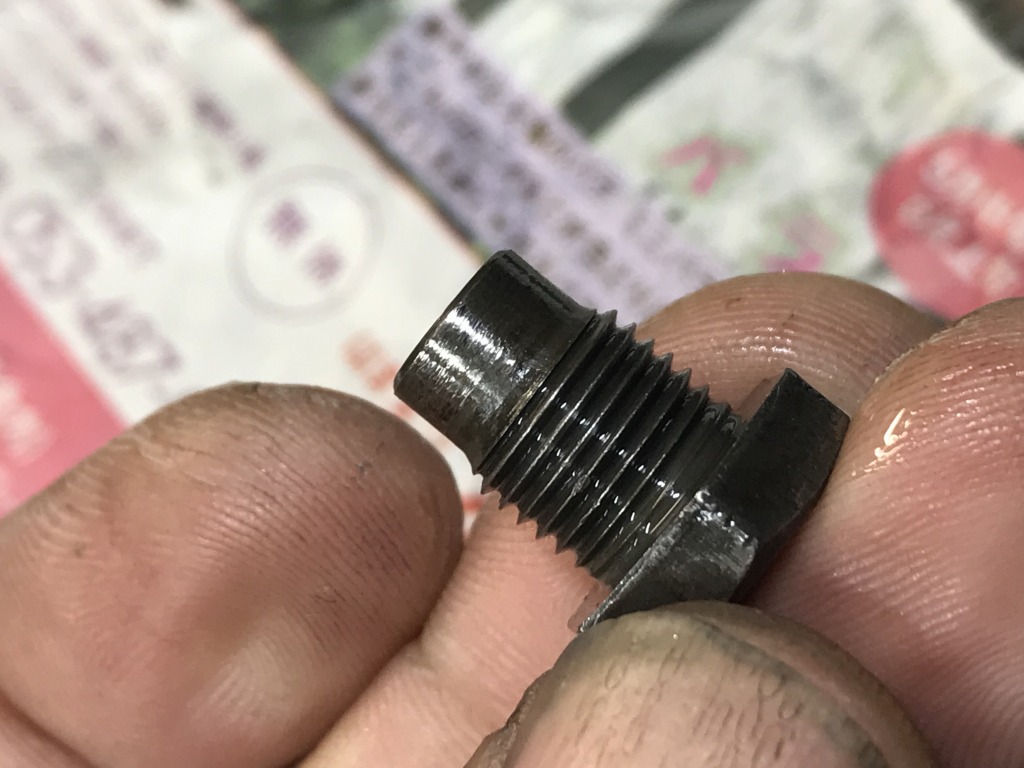

フォークのガイドピンも目立った摩耗は見られません。

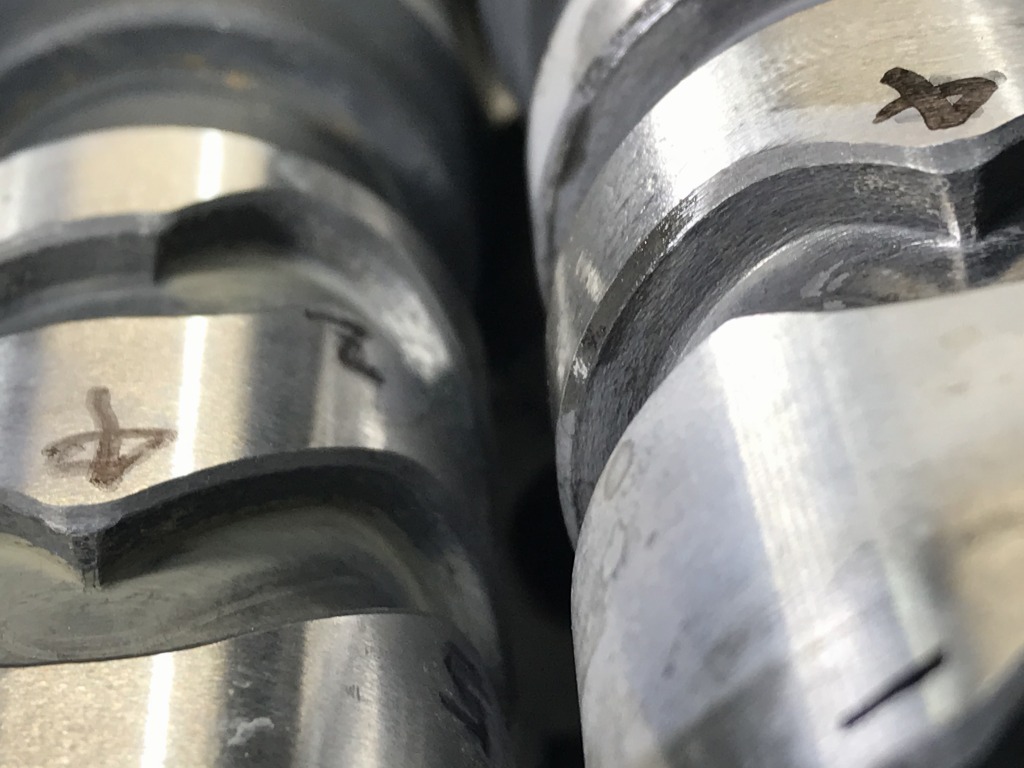

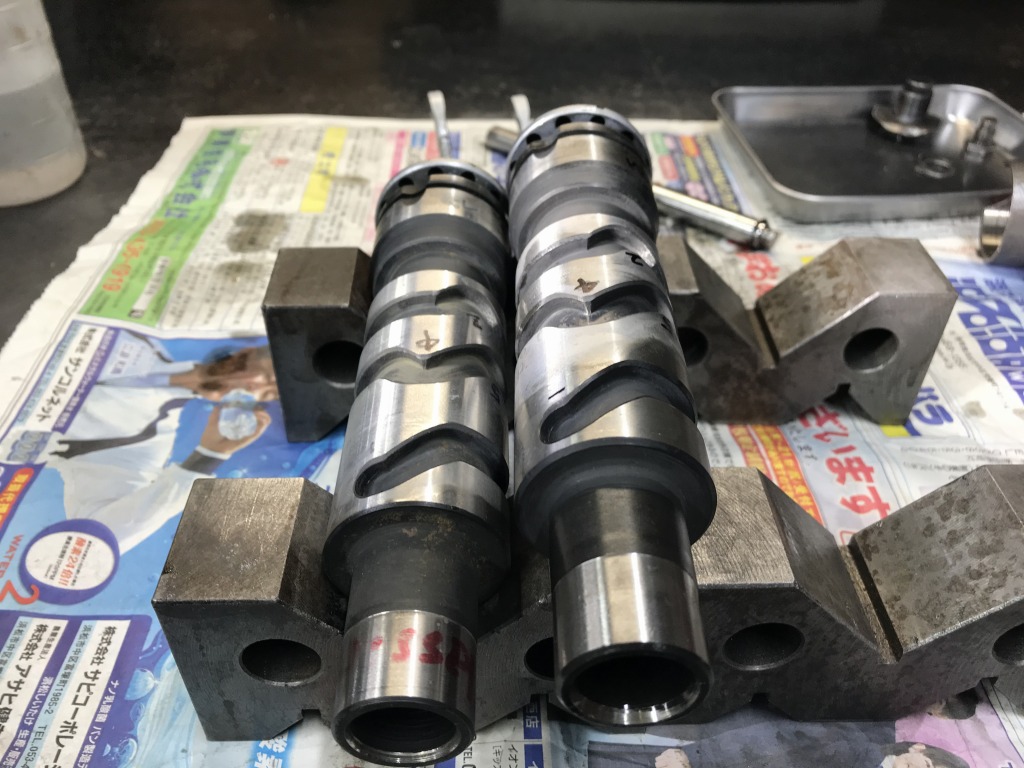

シフトドラムを点検します。右が外したもの、左は今回お持ち込みのドナーです。



右のドラム、4速の山の部分はエッジの摩耗がやや進んでいます。たまに起きる程度のギヤ抜けなので、摩耗量としては極わずかなのでしょう。左のドナーの方が摩耗が少ないので、こちらを組み込みます。

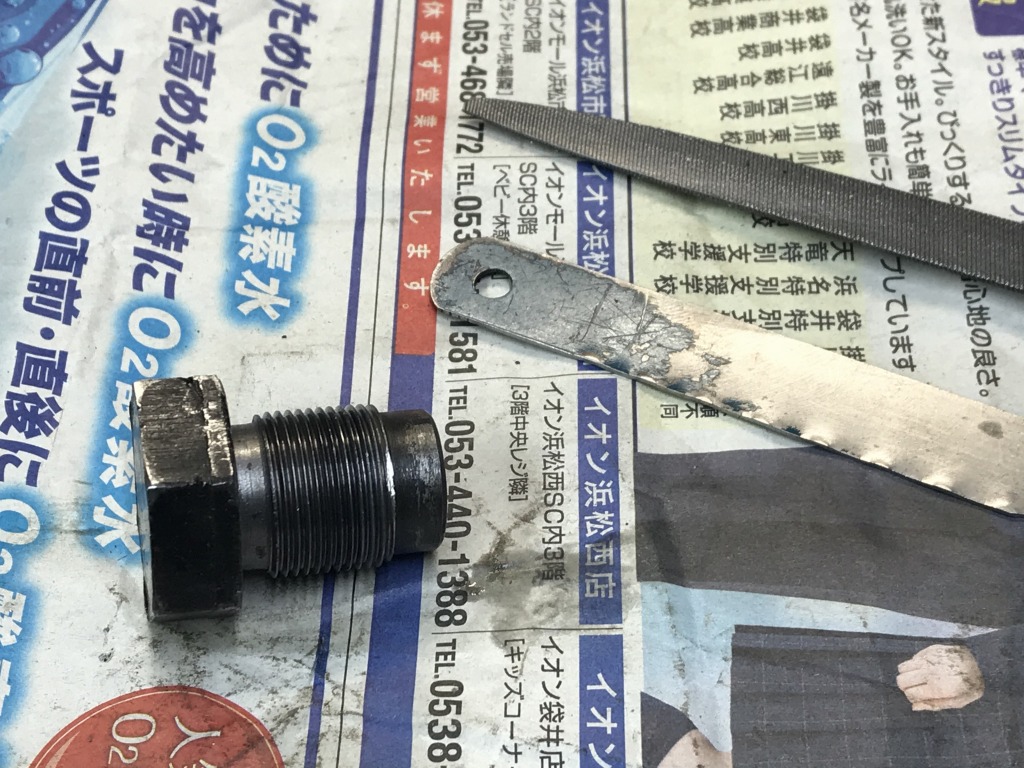

先ほどのドラムのガイドピンは、ネジのツブレを修正しておきます。

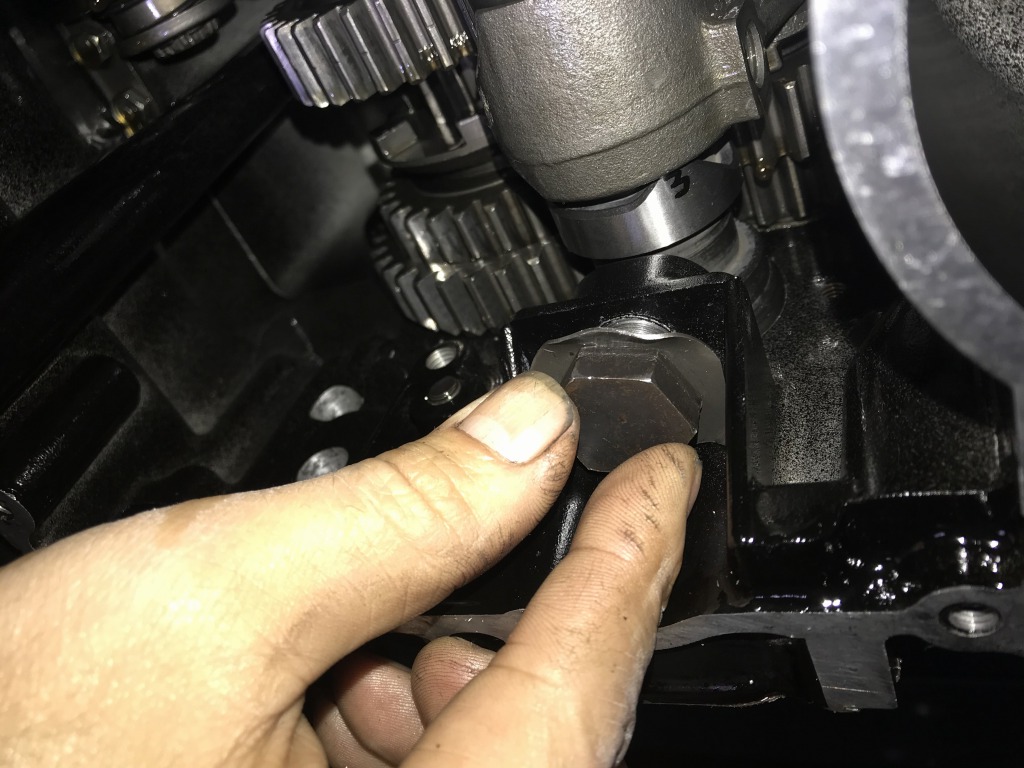

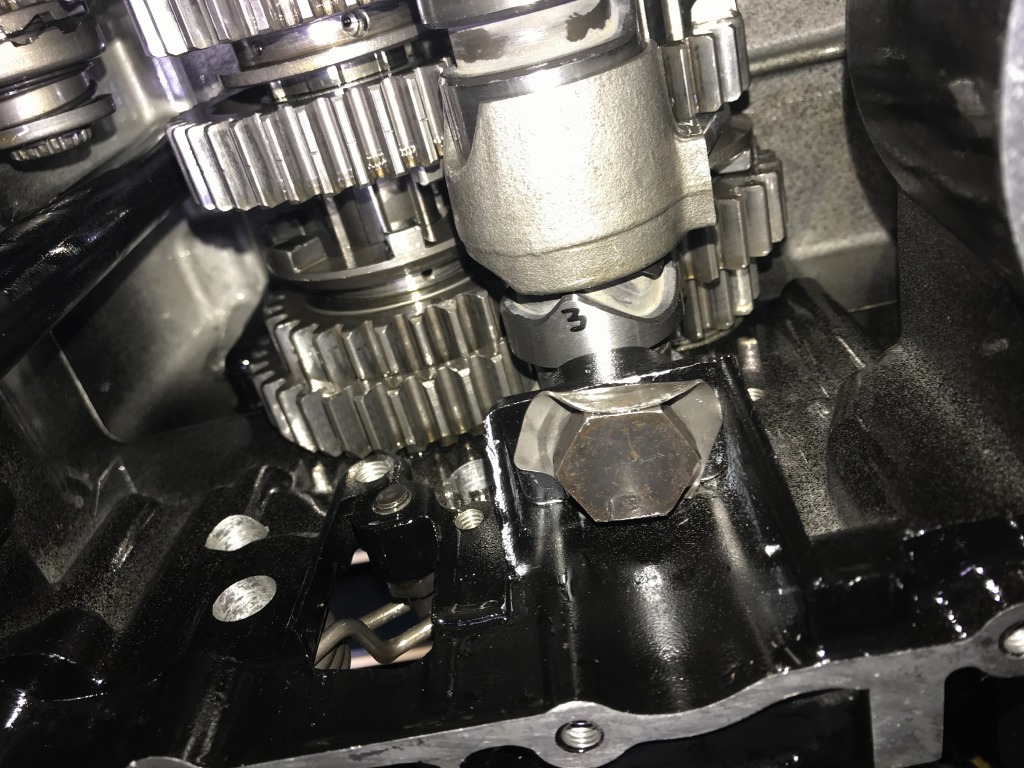

ドナーのドラムを取り付け、ガイドピンをねじ込みます。



締め付けたらロックワッシャーを折り曲げます。

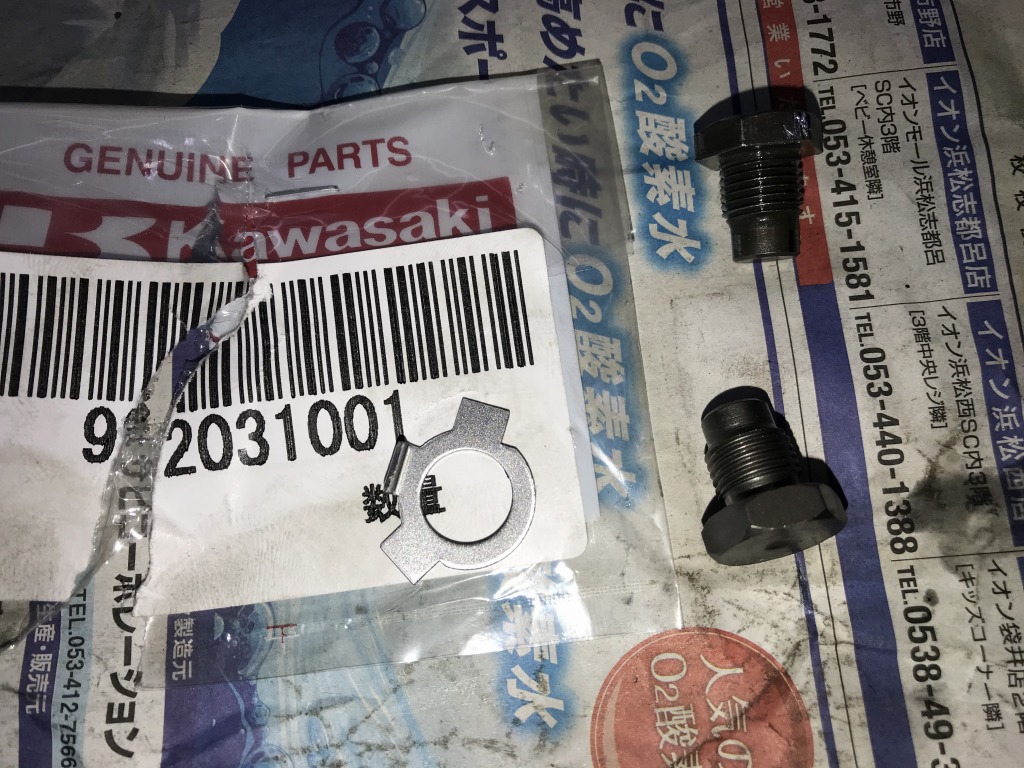

フォークのガイドピンは、お持ち込みの社外の新品に交換します。ロックワッシャーは純正が出るのでそれを使います。



ガイドピンを取り付け、ロックワッシャーを折り曲げます。

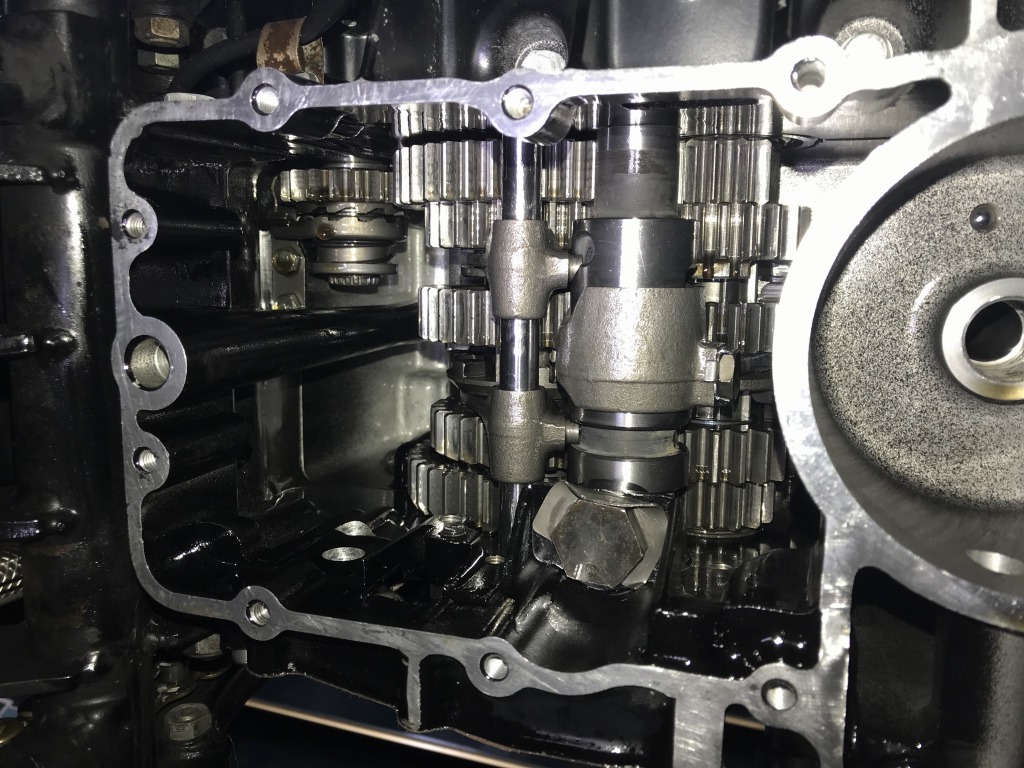

後ろのフォーク2本も取り付けます。

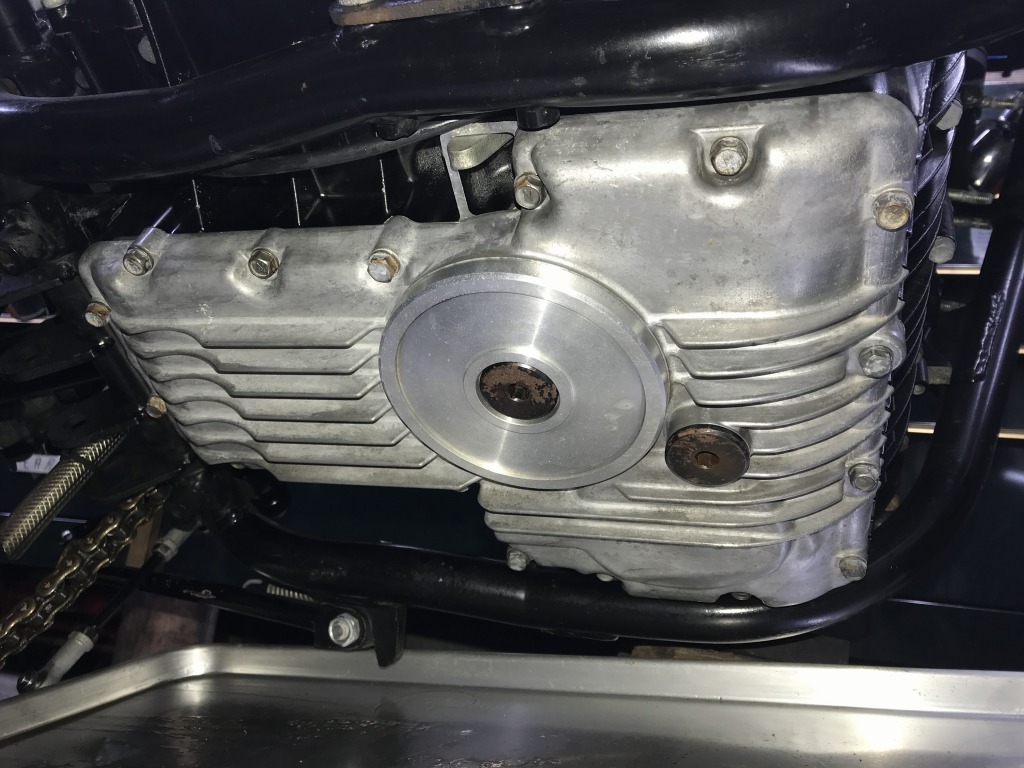

オイルパンを取り付けます。

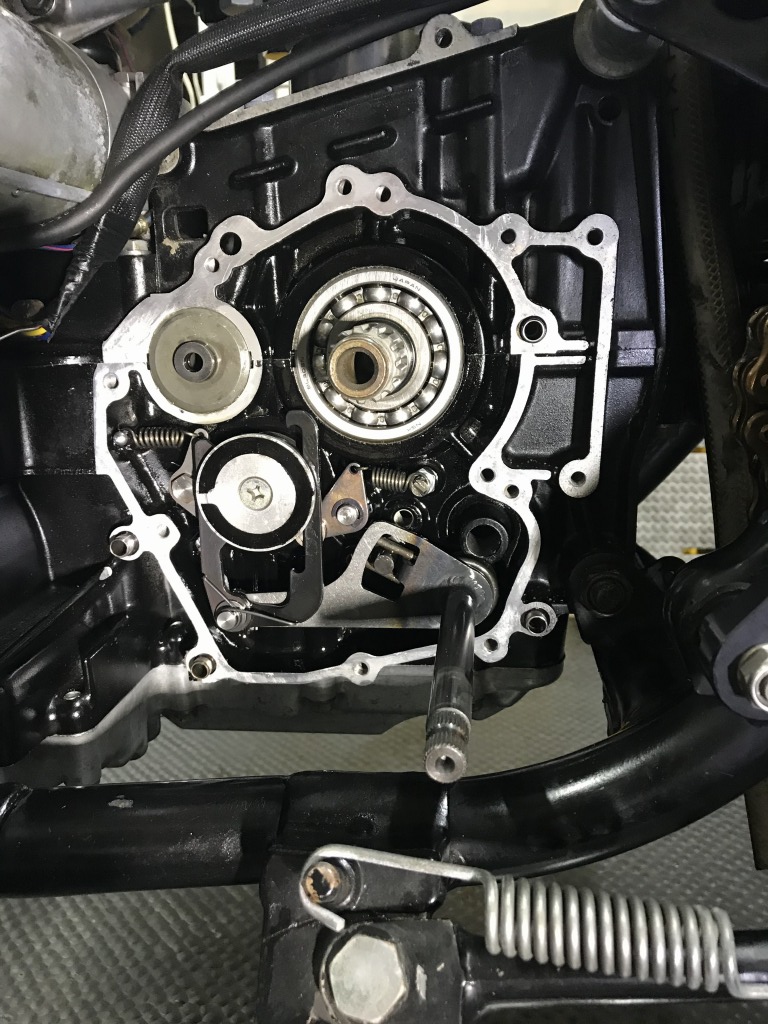

シフト機構を復元します。チェンジのロッドは社外の新品に交換済みのようですね。



ミッションカバーを取り付けます。

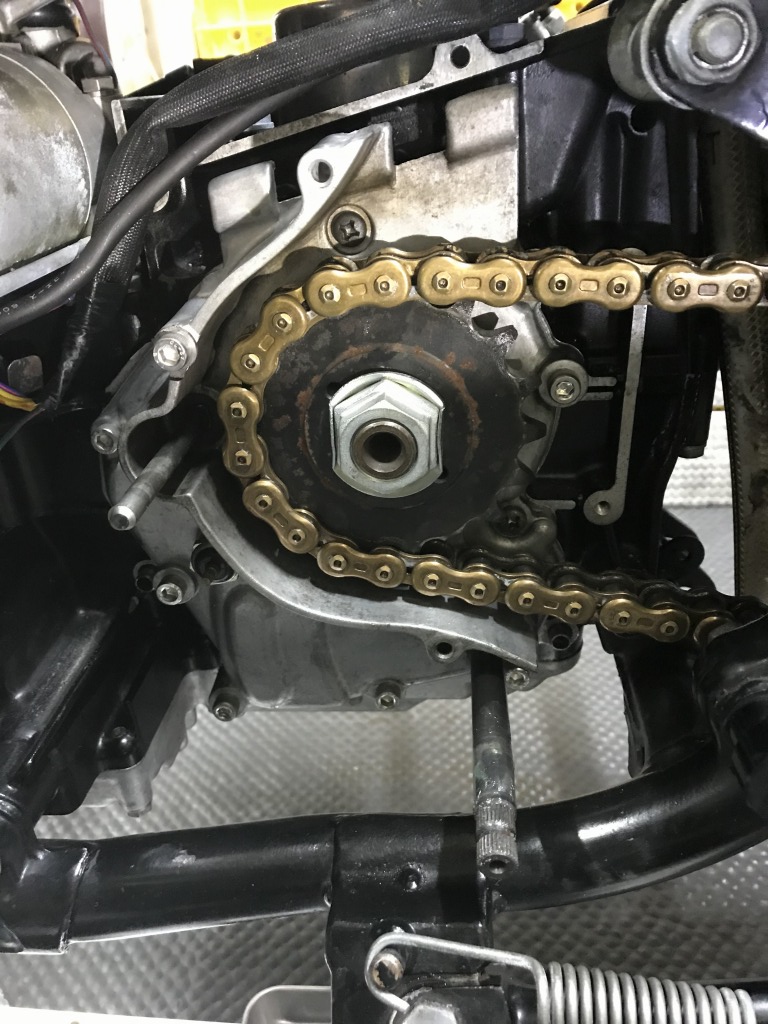

スプロケットを取り付けます。

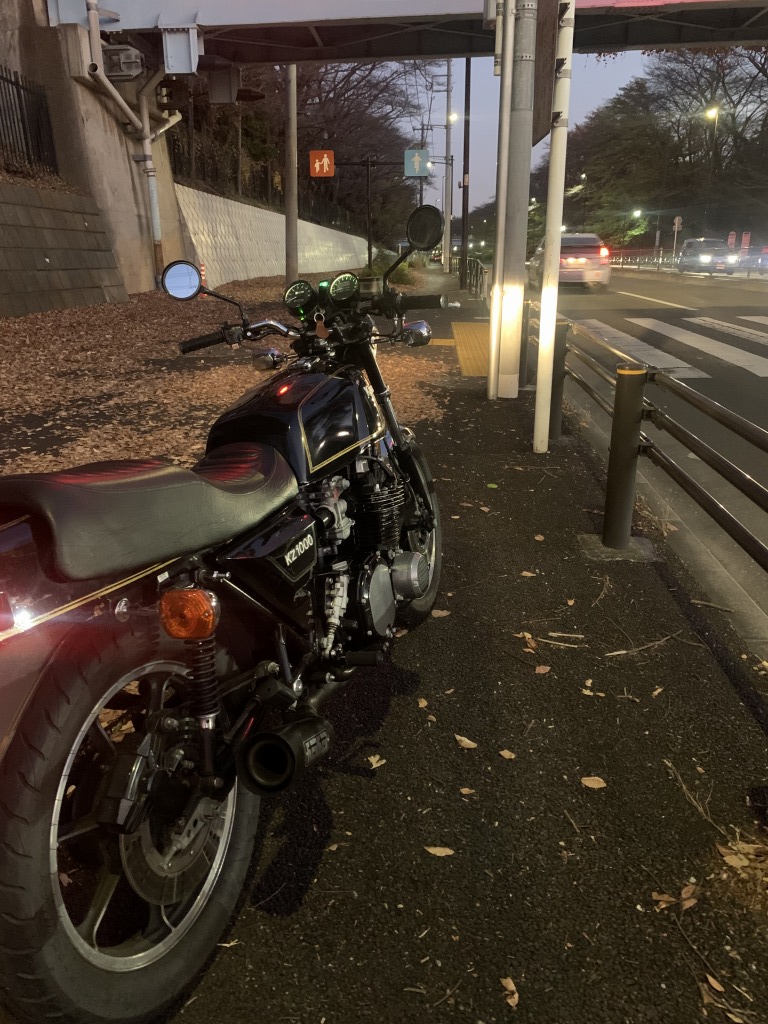

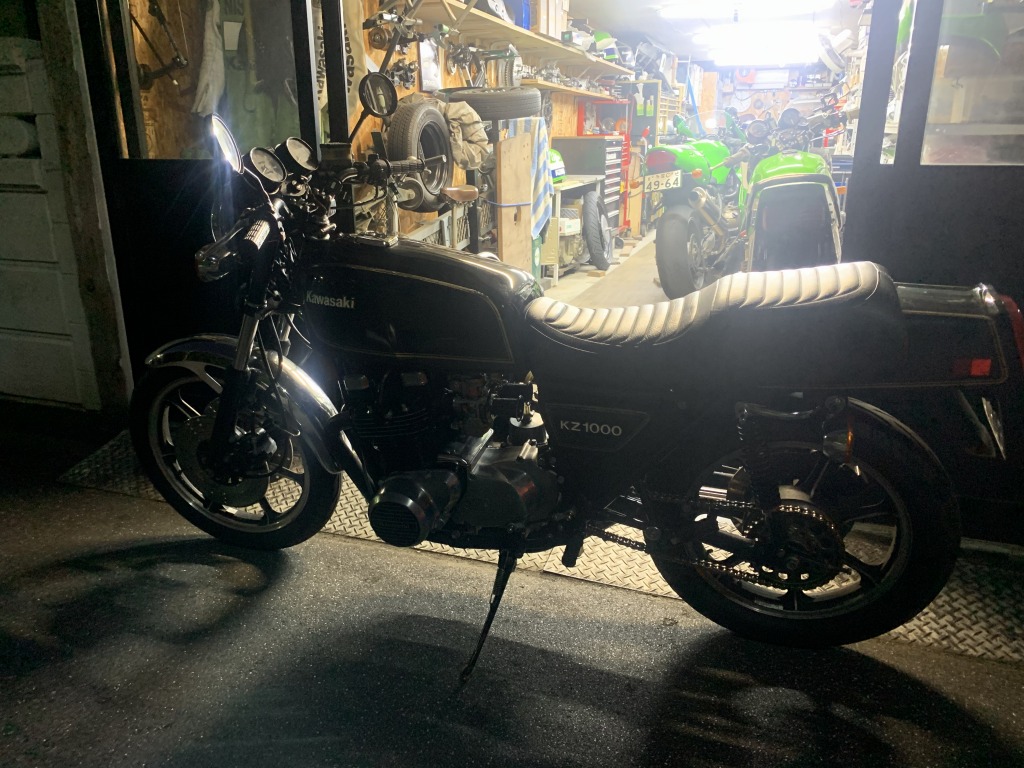

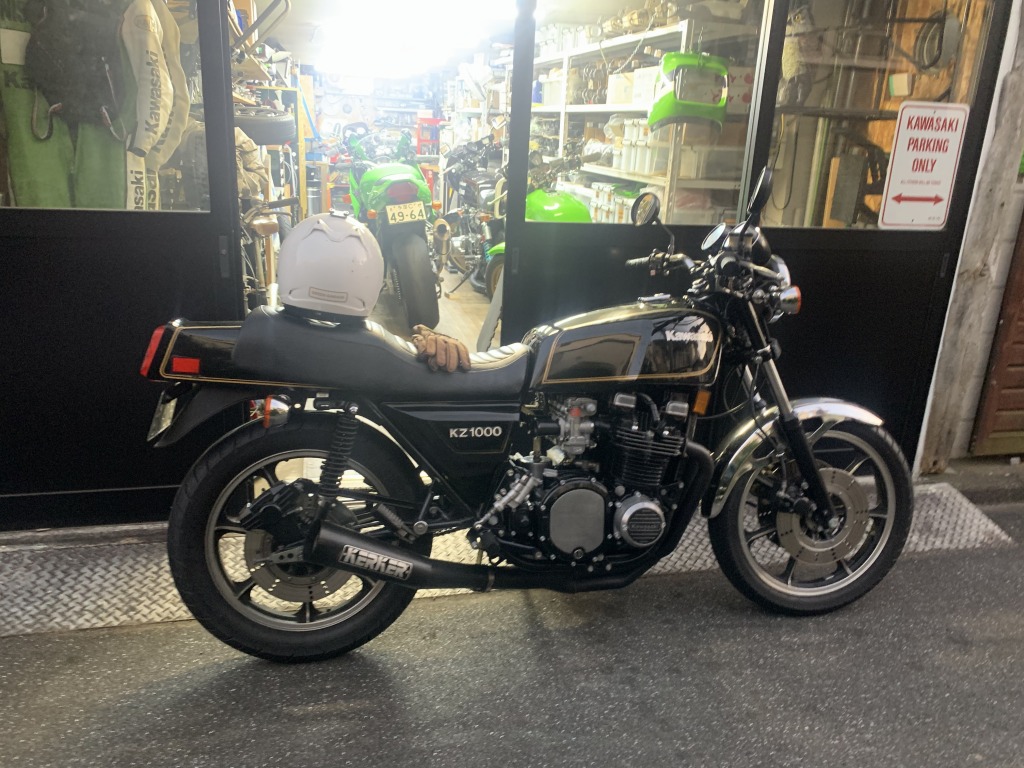

5時間ほどで修復完了です。試運転に向かいます。



ギヤチェンジを中心にチェックします。ギヤ抜けが無いかの確認は取りずらいので、今後の結果待ちといったところ。



オイル漏れが無いことを確認し、作業は完了です。
