Z1000J1 U.T様 マフラーステー製作



S1タイプのマフラーステーを製作します。先ず、子部品を製作します。

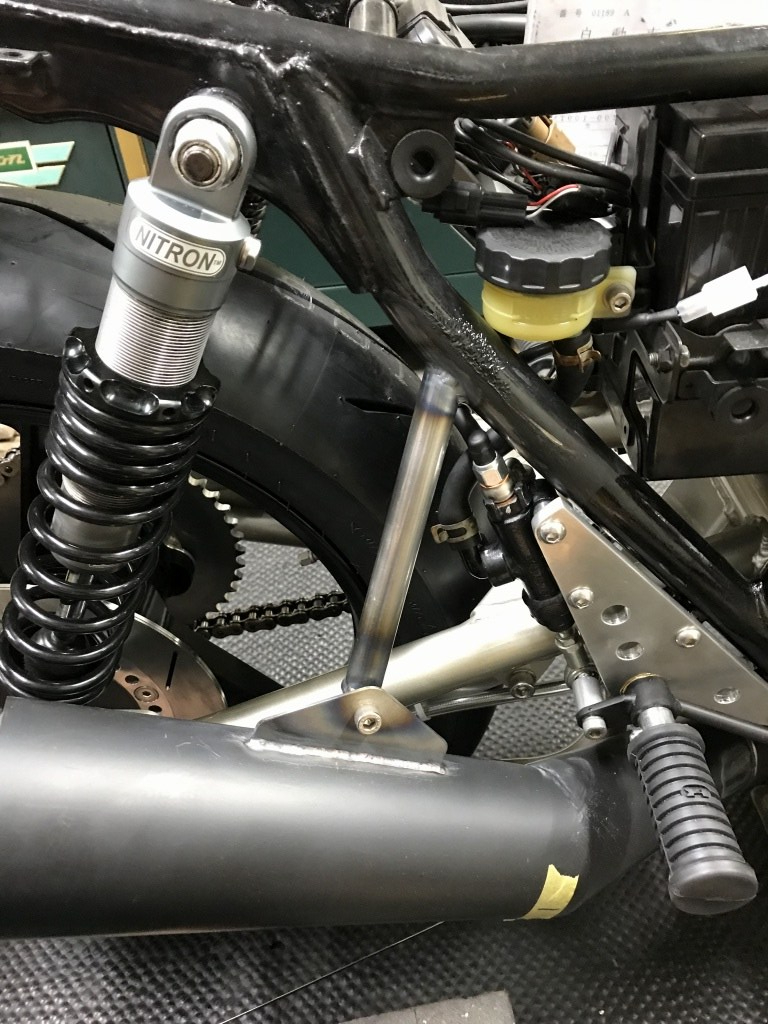

車体に合わせて位置決めとすり合わせをします。



そのままの位置で溶接します。

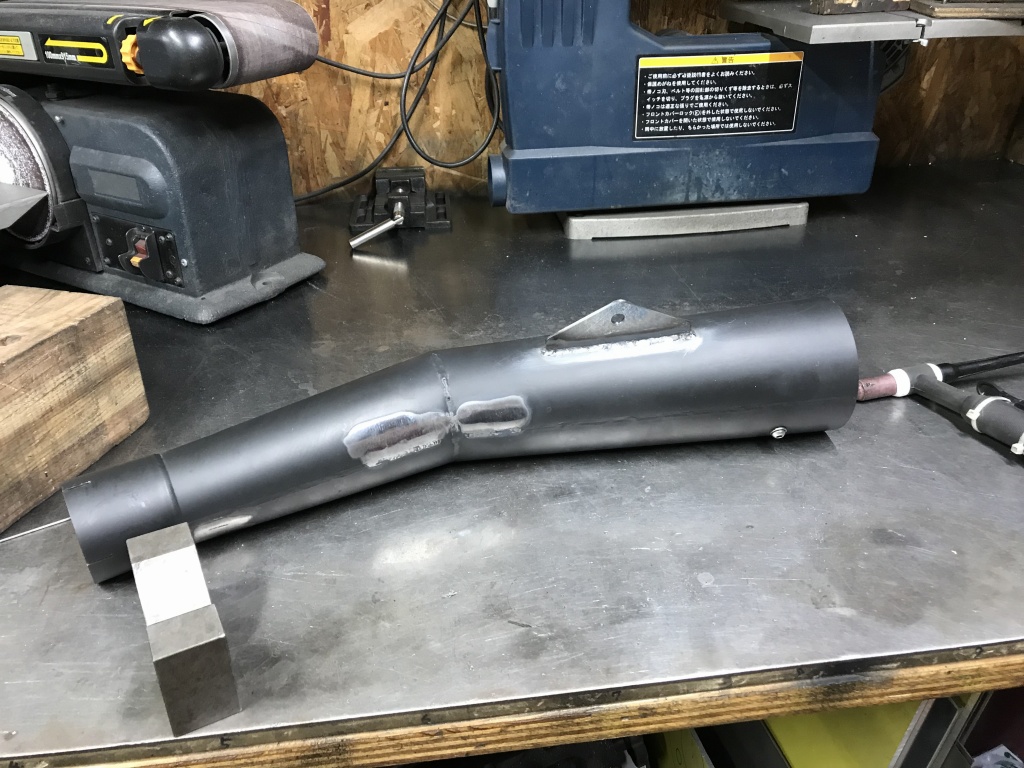

サイレンサーを外してステーの裏側も溶接します。

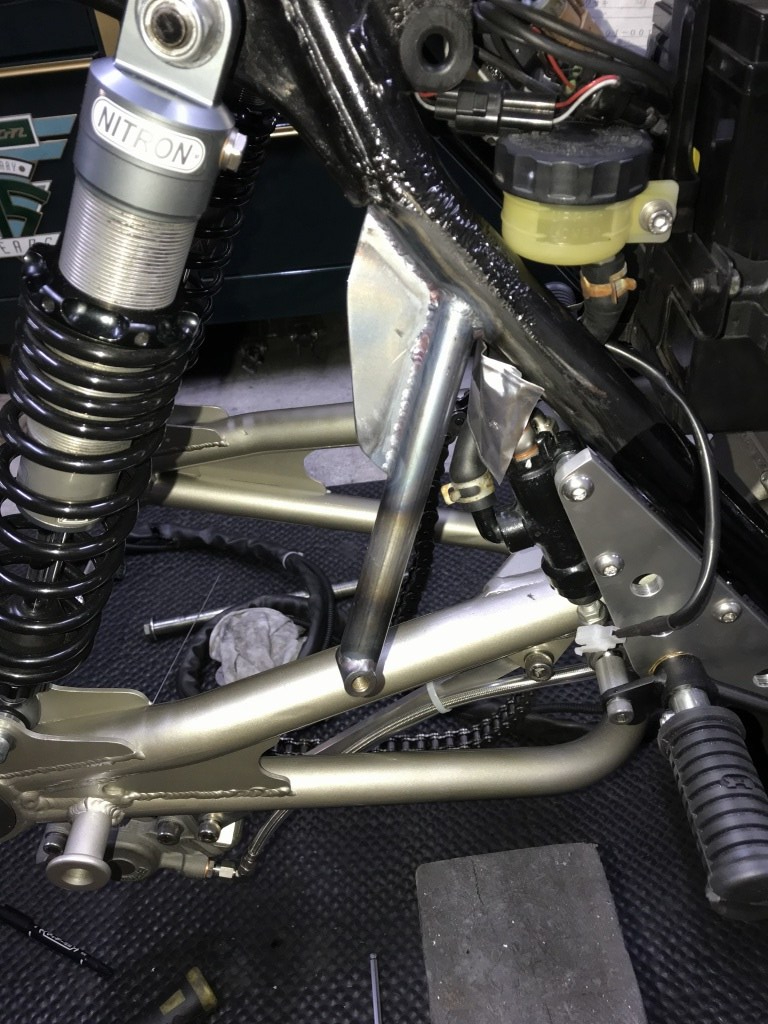

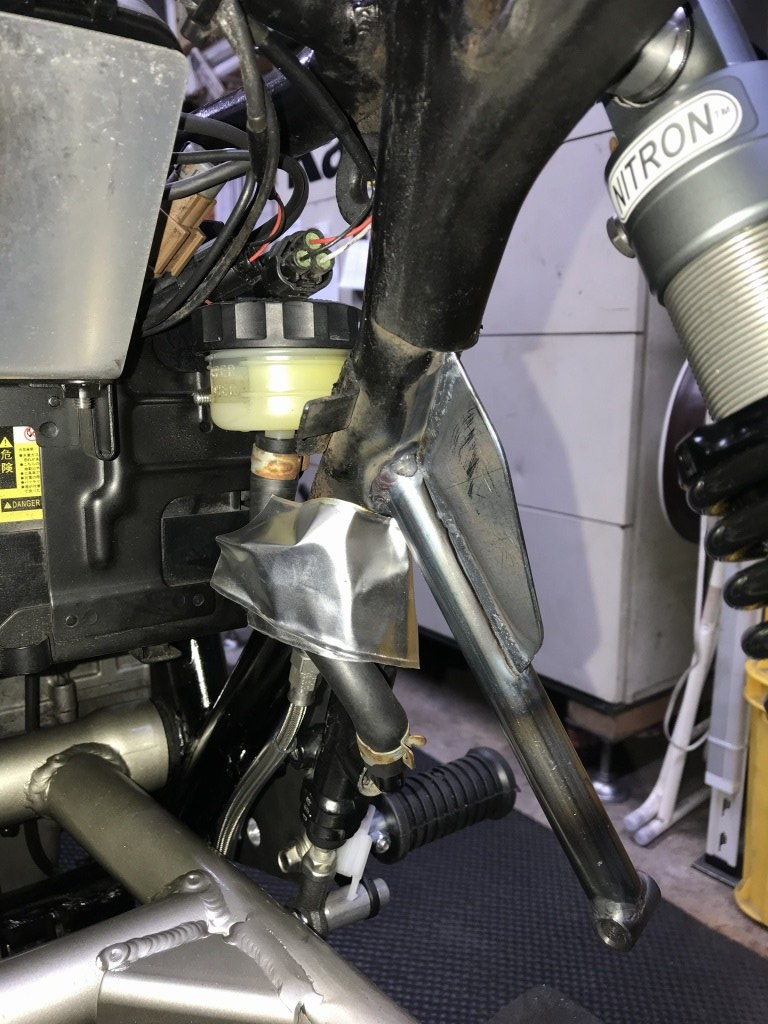

追加で三角補強板を入れます。



ホイールを外してパイプの裏側も溶接します。

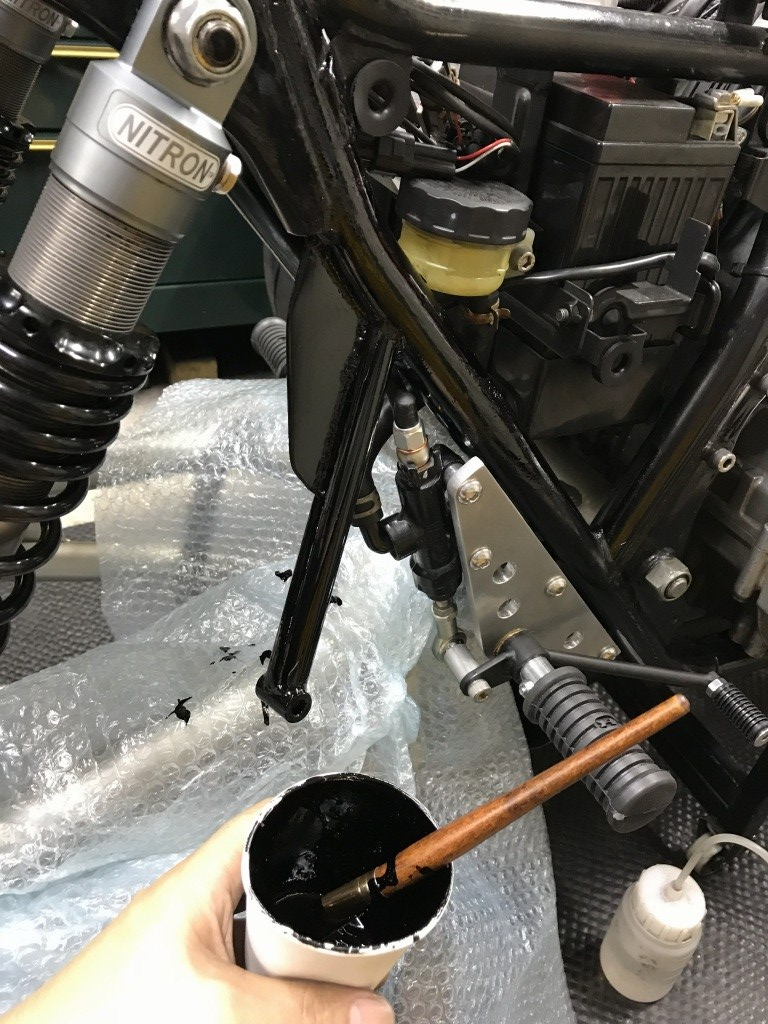

溶接出来たら、刷毛で塗装して完成です。

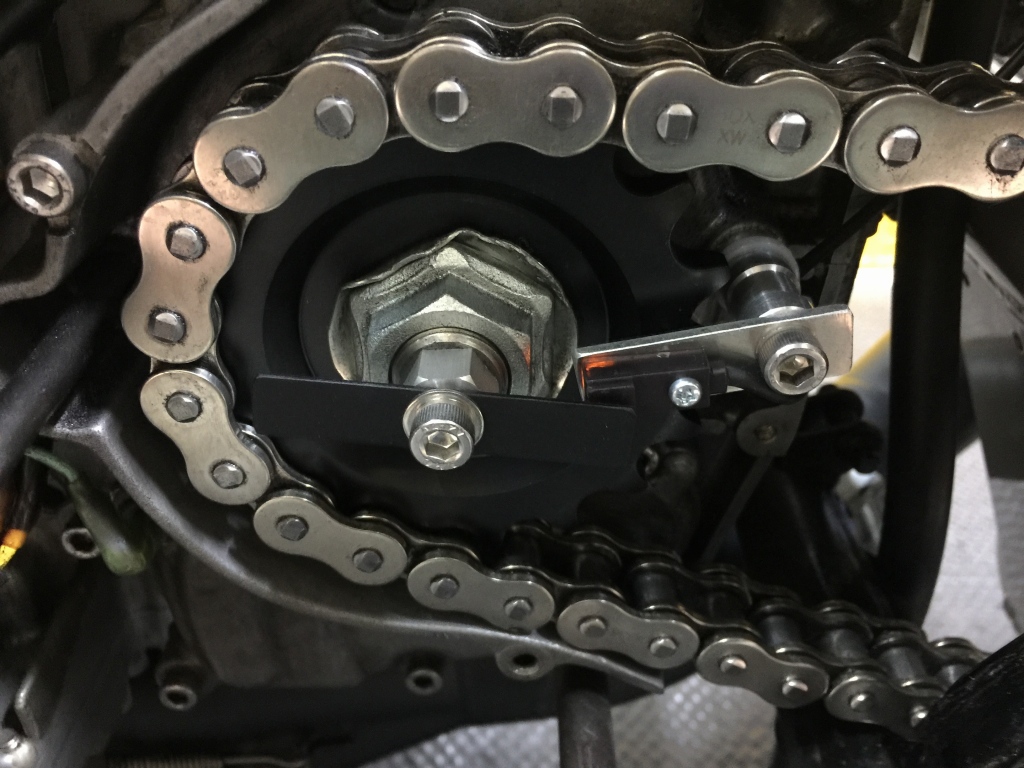

最後に、スピードメーターセンサーキットを取り付けます。センサーはアウトプットシャフトにセット。

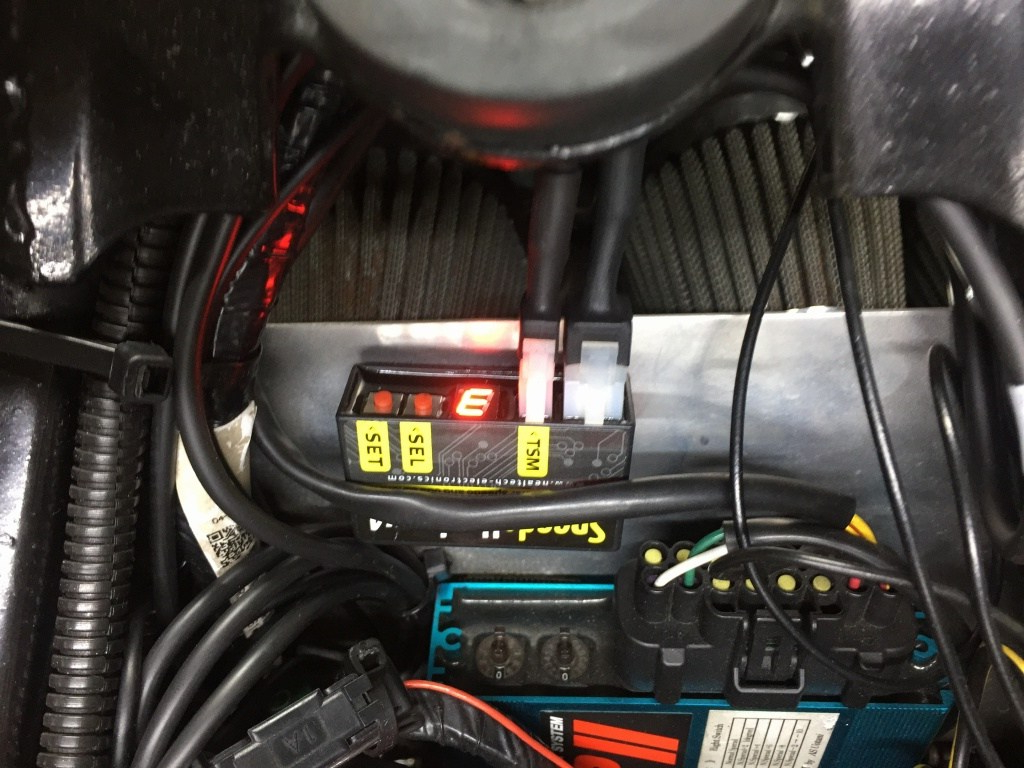

スピードヒーラーはキャブの隔壁裏にセット。配線してデータをセットアップします。



今回の足周りとブレーキのカスタムはこれで完成です。だいぶ完成に近づいてきましたね。あとはオイルクーラーでしょうか。

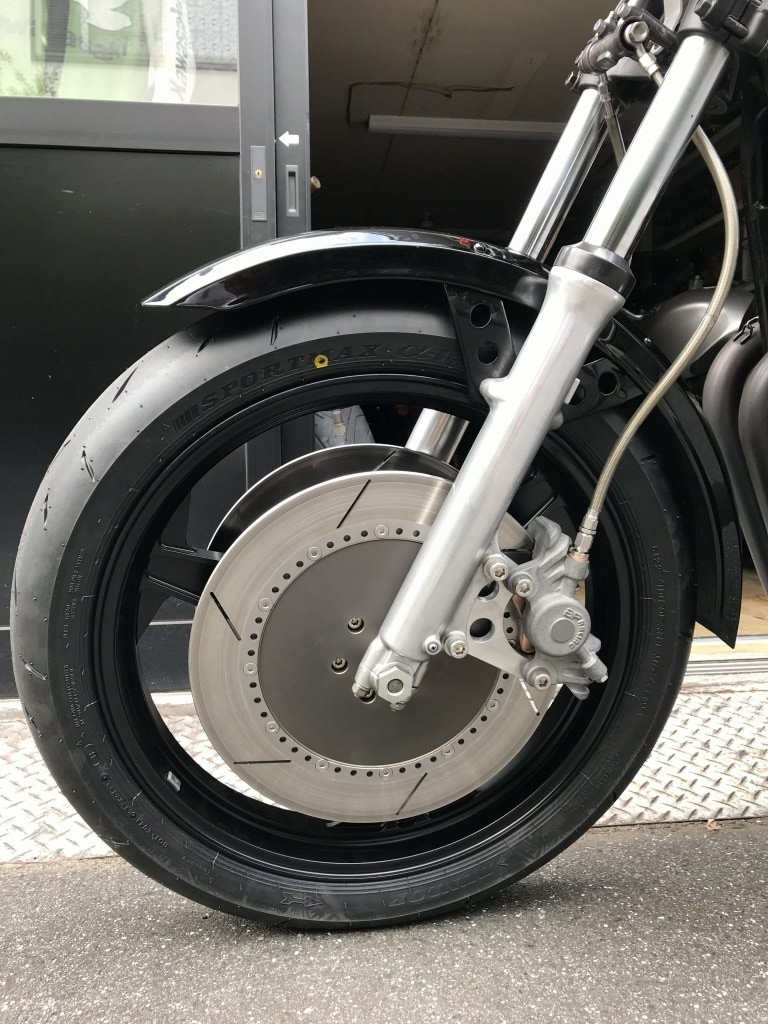

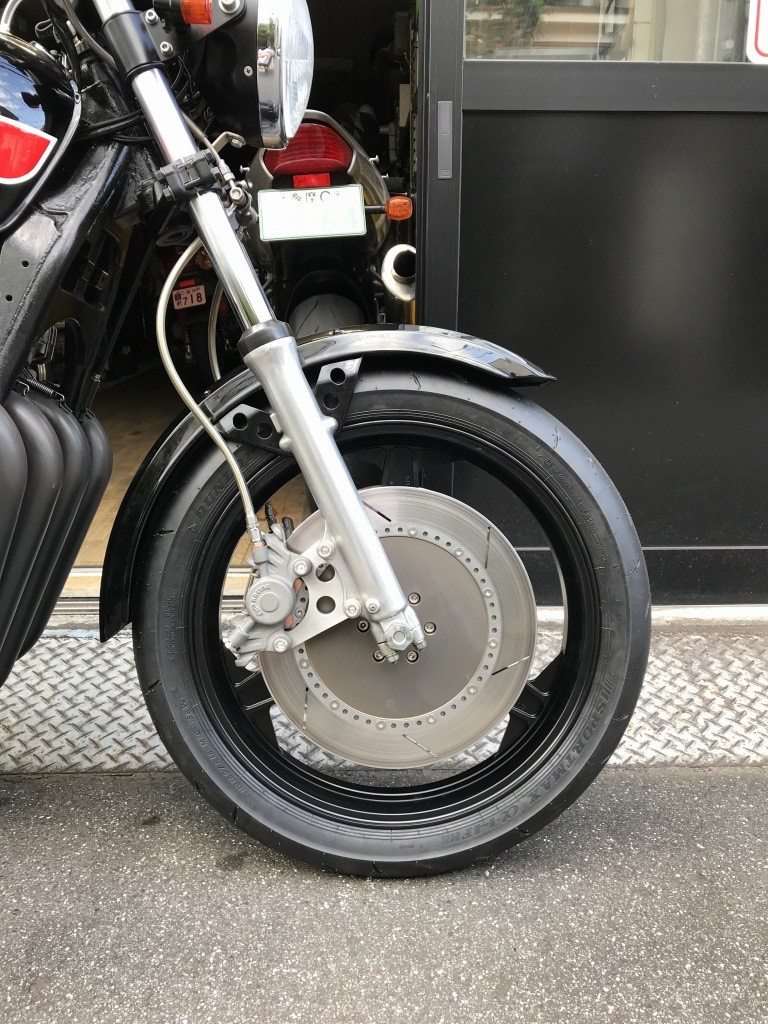

フロントローターはPMC製を使用。インナーのアルマイトは色を変更しています。

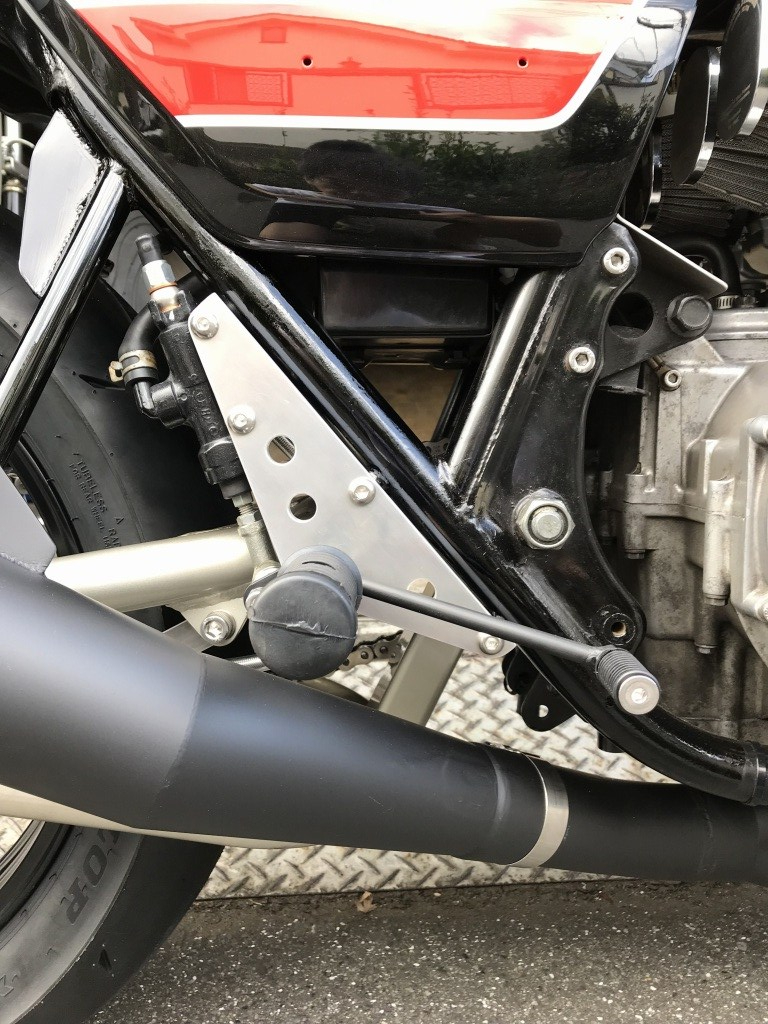

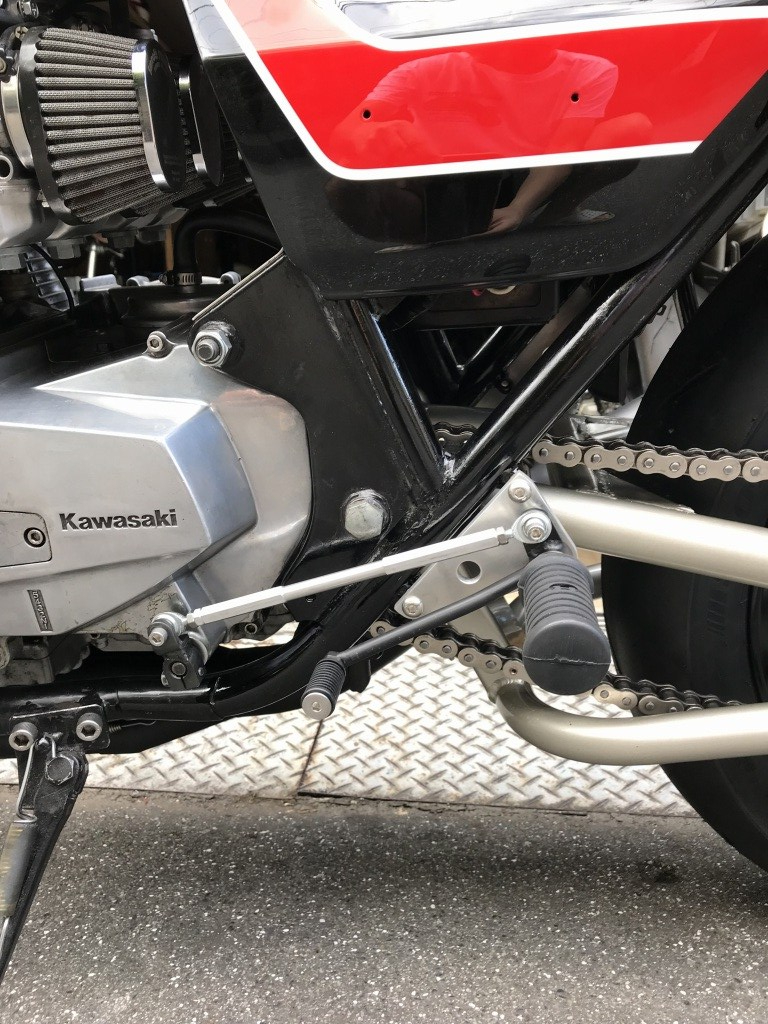

バックステップはワークス車タイプ。マウントはノーマルブラケットを削除して直付けです。サイレンサーの差し込みはバンド止めに変更。

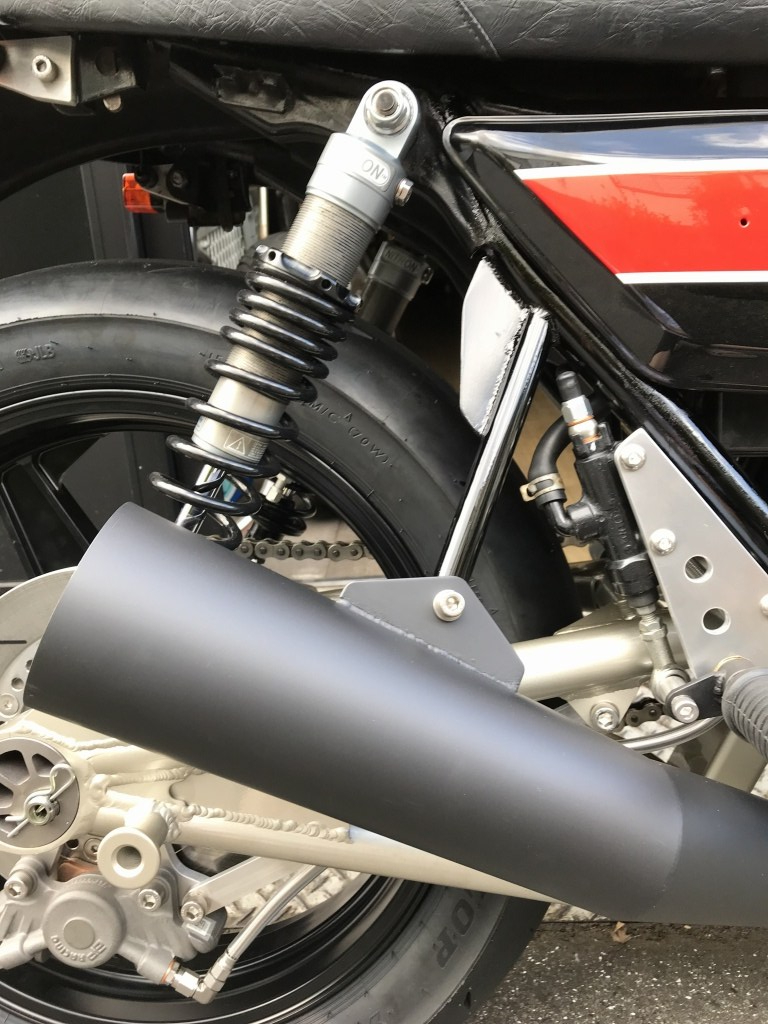

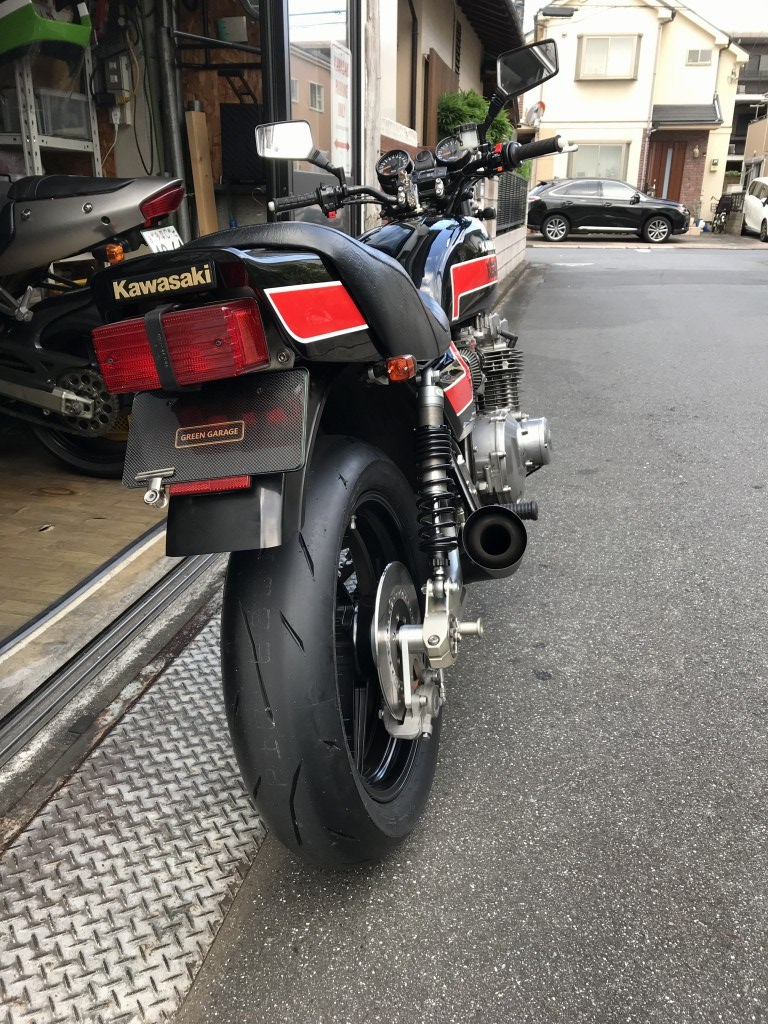

マフラーはBLファクトリー製KRタイプをカチ上げ加工。マフラーステーはS1タイプのフレーム直付け。

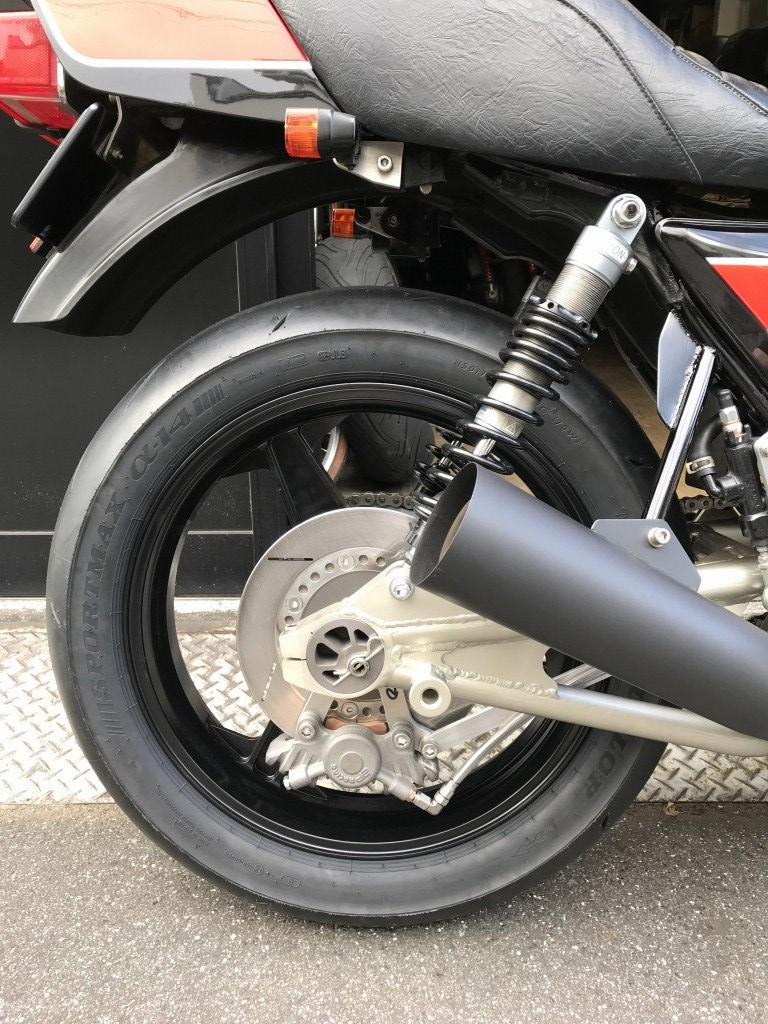

スイングアームはZRX400ベースでS1風に改造。エキセンは弊社オリジナルのS1と同じ鋳造製。リヤローターはPMC製φ250ミリ。



左のフロントローターもフラットタイプ。スピードメーターセンサーはアウトプットシャフト側に移設。



ペダル類もワークス車タイプ。

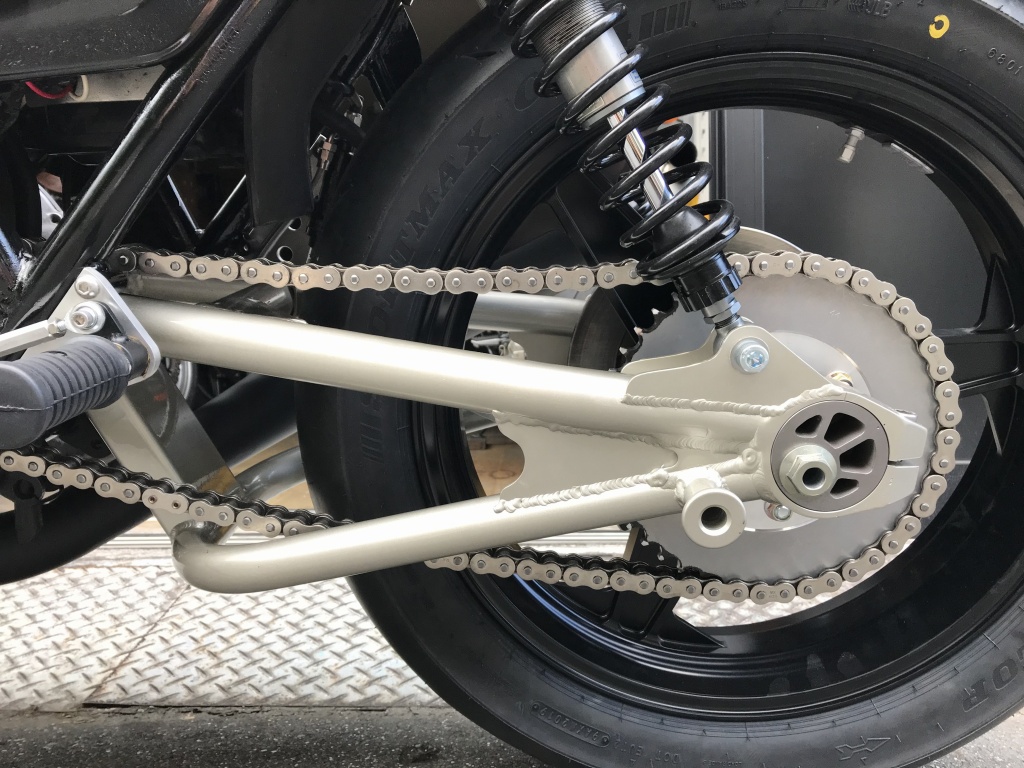

スイングアームの表面仕上げはウレタン塗装。リヤアクスルシャフトはZZR400純正の中空シャフト。



リヤスプロケは弊社オリジナルのソリッドタイプ。
