Z1000Mk2 S.Tk様 スタータークラッチ交換



信頼性向上のため、スターターモーターとスタータークラッチも更新します。



ジェネレーターカバーを外します。



ジェネレーターローターを外します。クランクのテーパーはきれいですね。

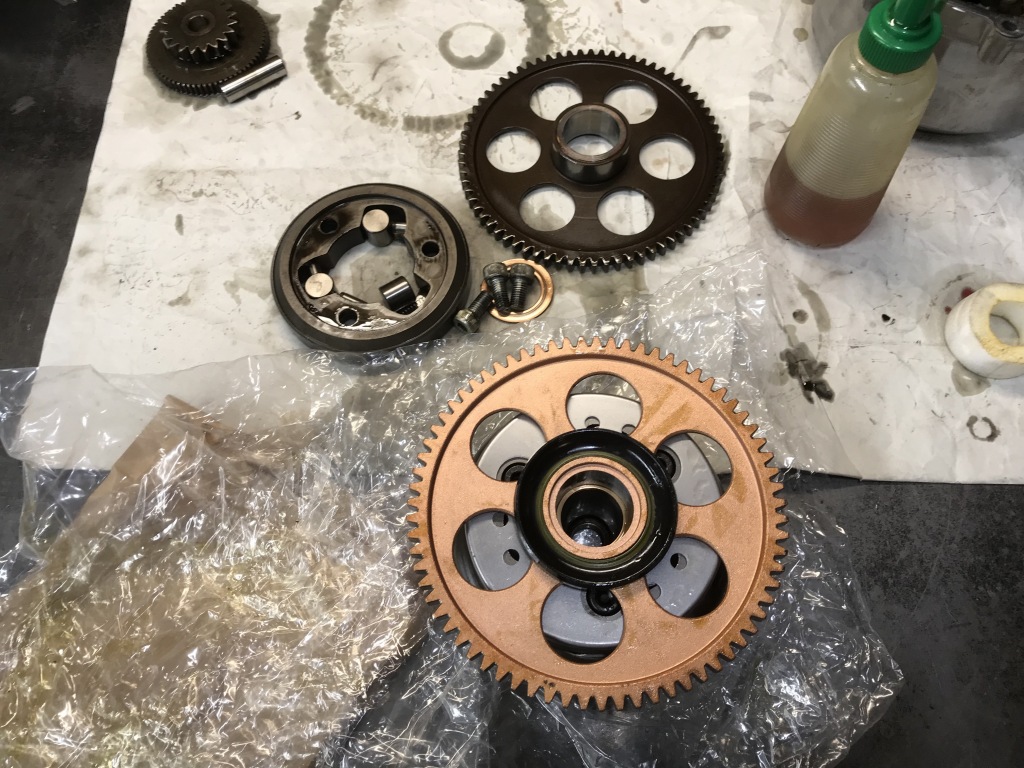

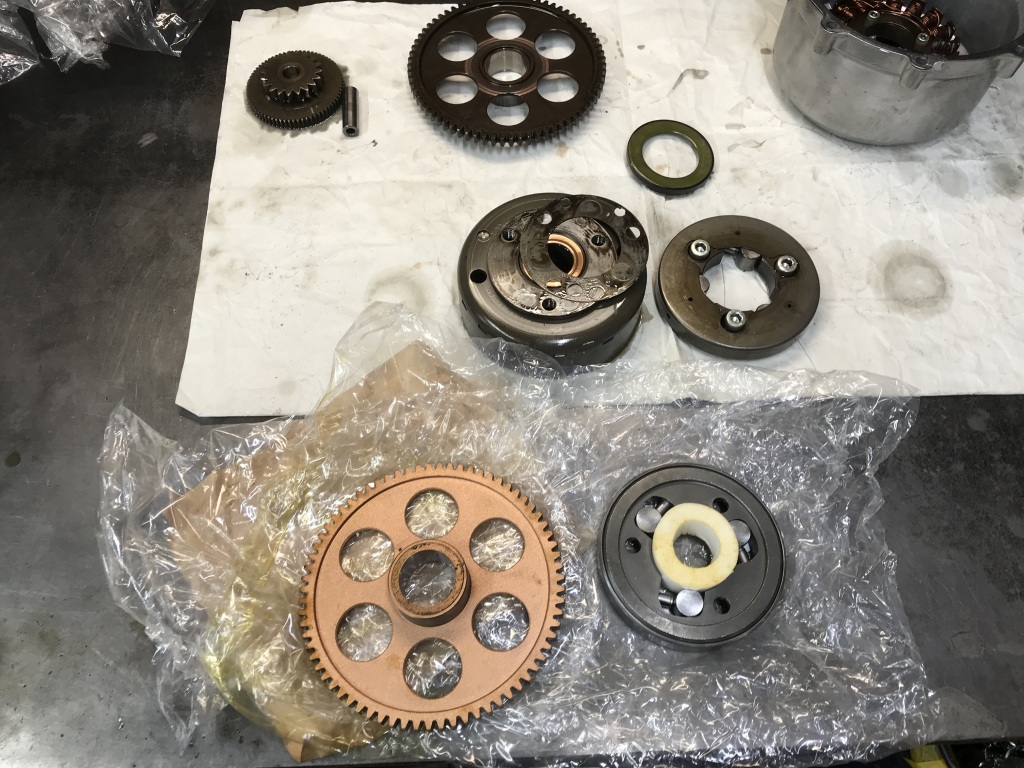

スタータークラッチを分解し、クラッチとギヤを新品交換します。

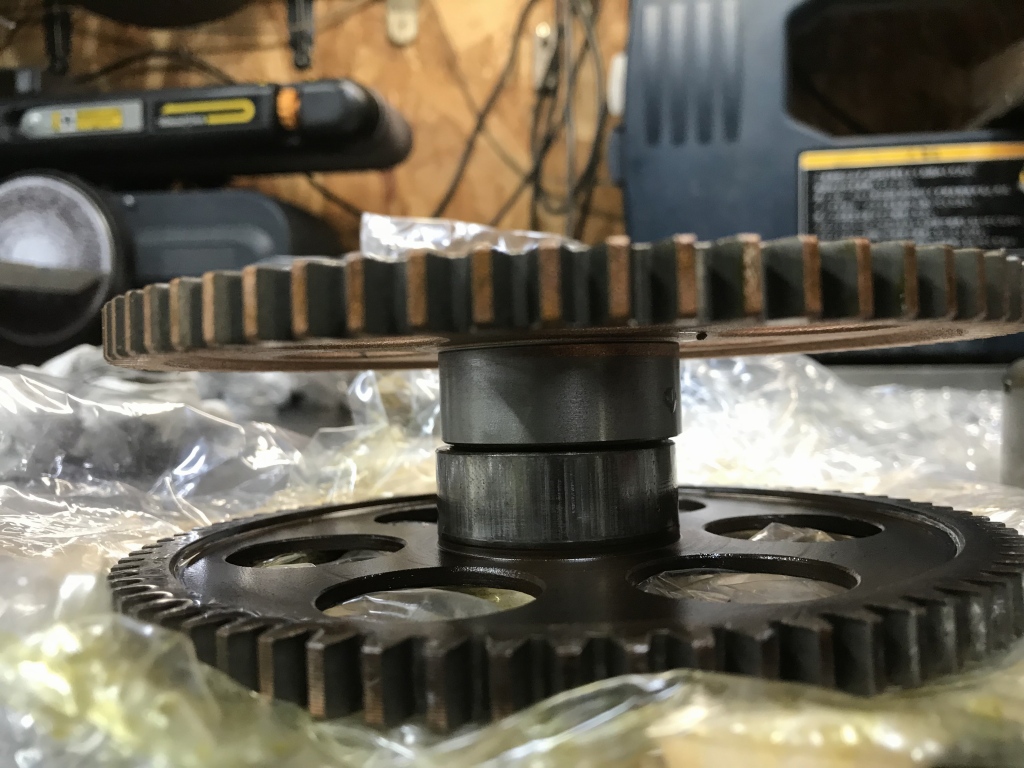

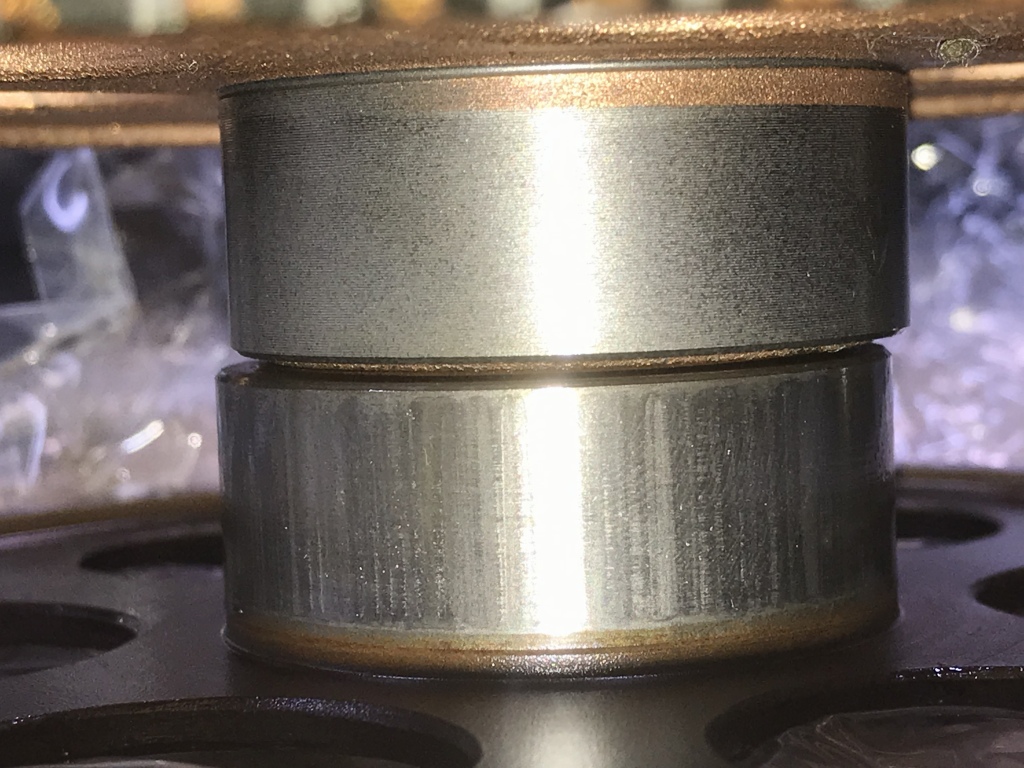

新旧のギヤを比べるとこんな感じです。下の古い方にはクラッチローラーの圧痕がだいぶ付いているのが解ります。



指で触ると凸凹しています。現状はまだ機能していましたが、早めの予防措置として今回の交換となりました。

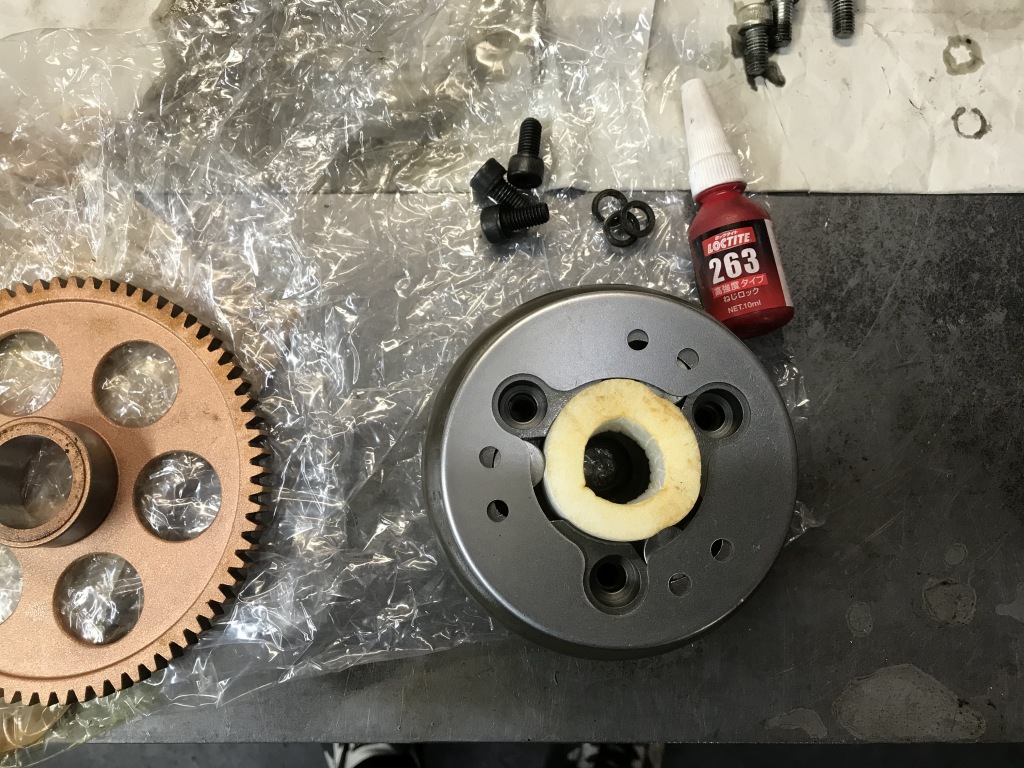

スタータークラッチの取り付けボルトは、高トルクで締めるのでこちらも新品交換します。

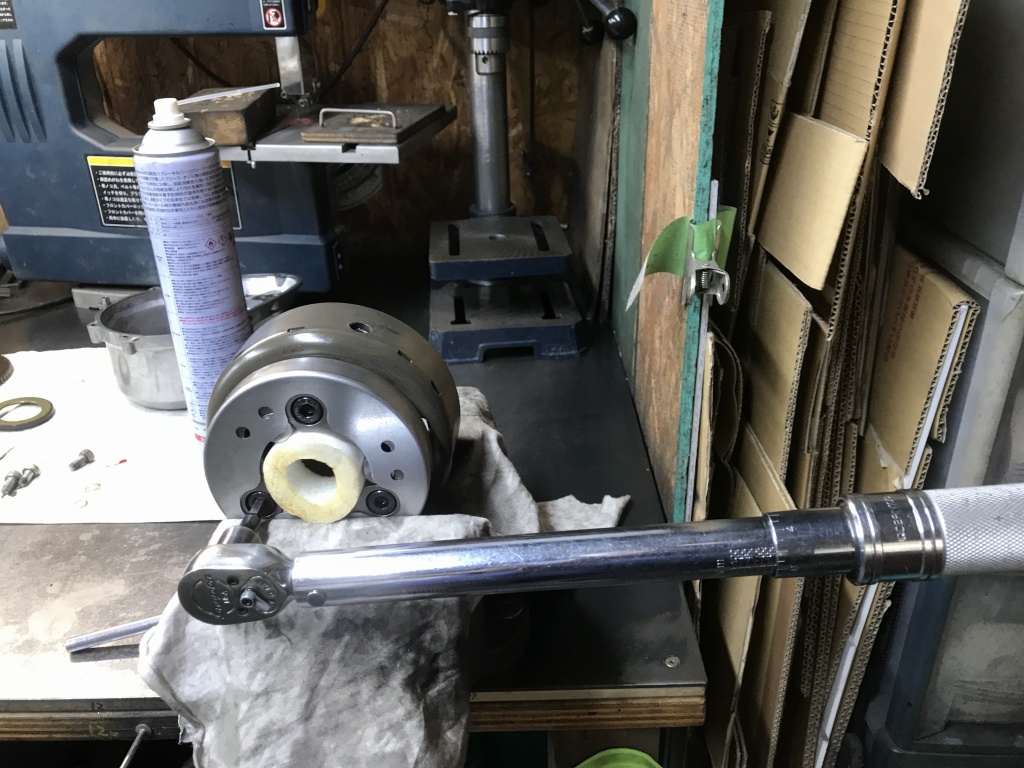

ボルトにはネジロックを塗り、規定トルクでしっかりと締めます。

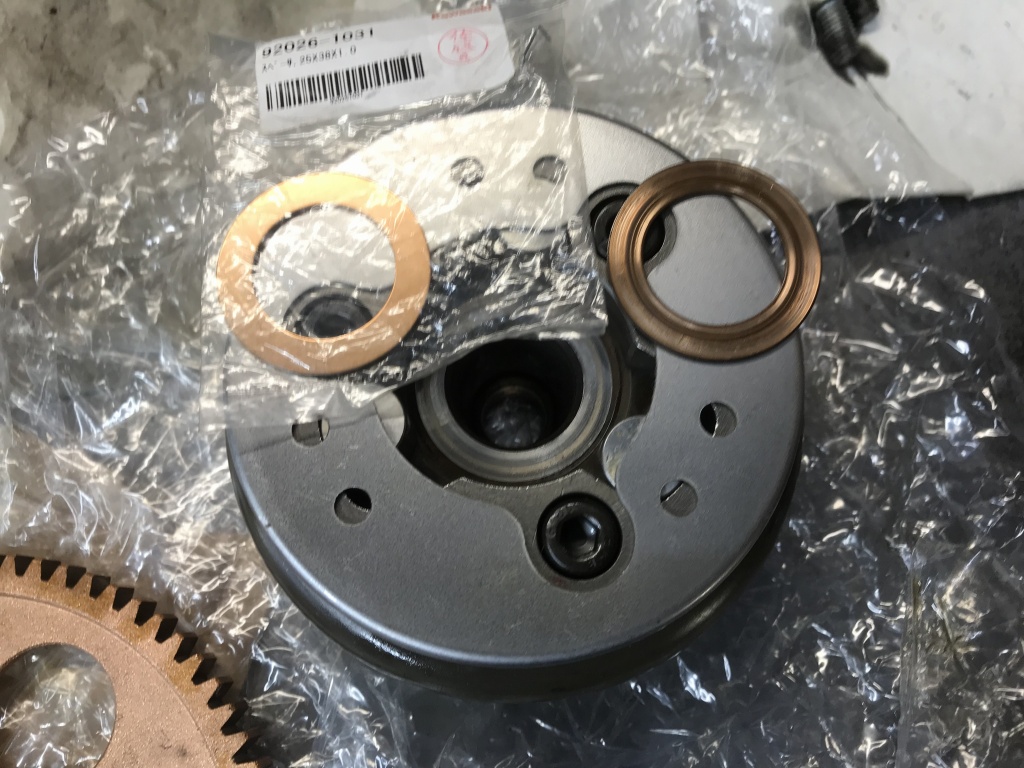

スラストワッシャーも段付き摩耗していたので交換します。



ギヤとダンパーもセットします。

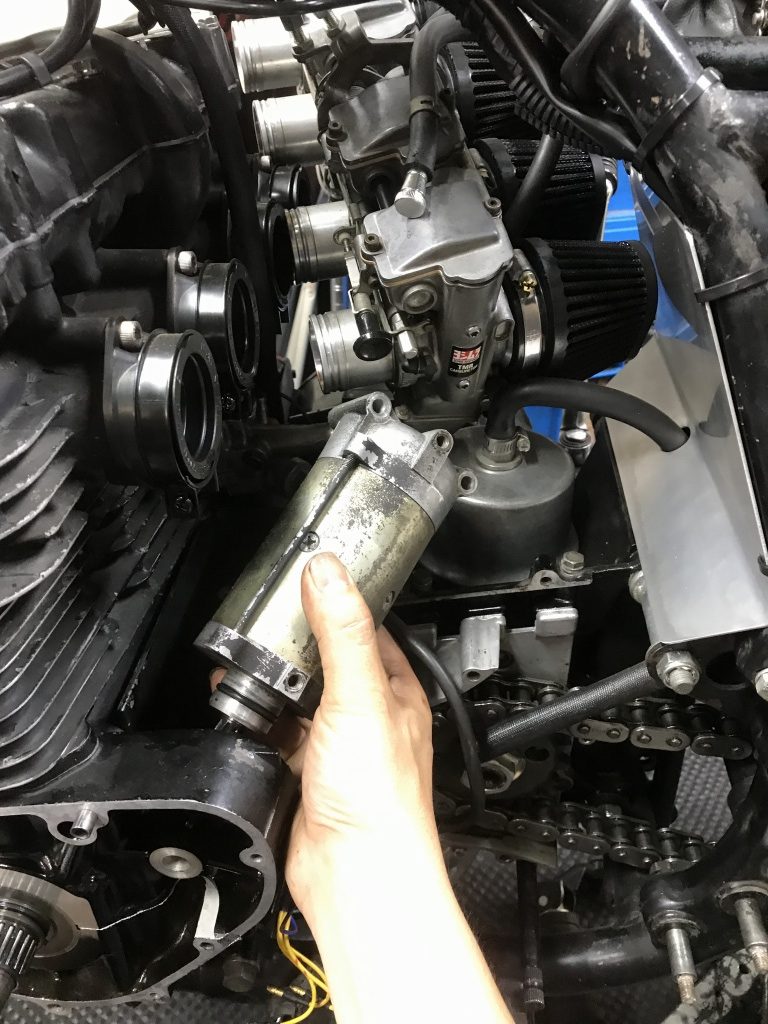

交換歴が無いスターターモーターを取り外します。

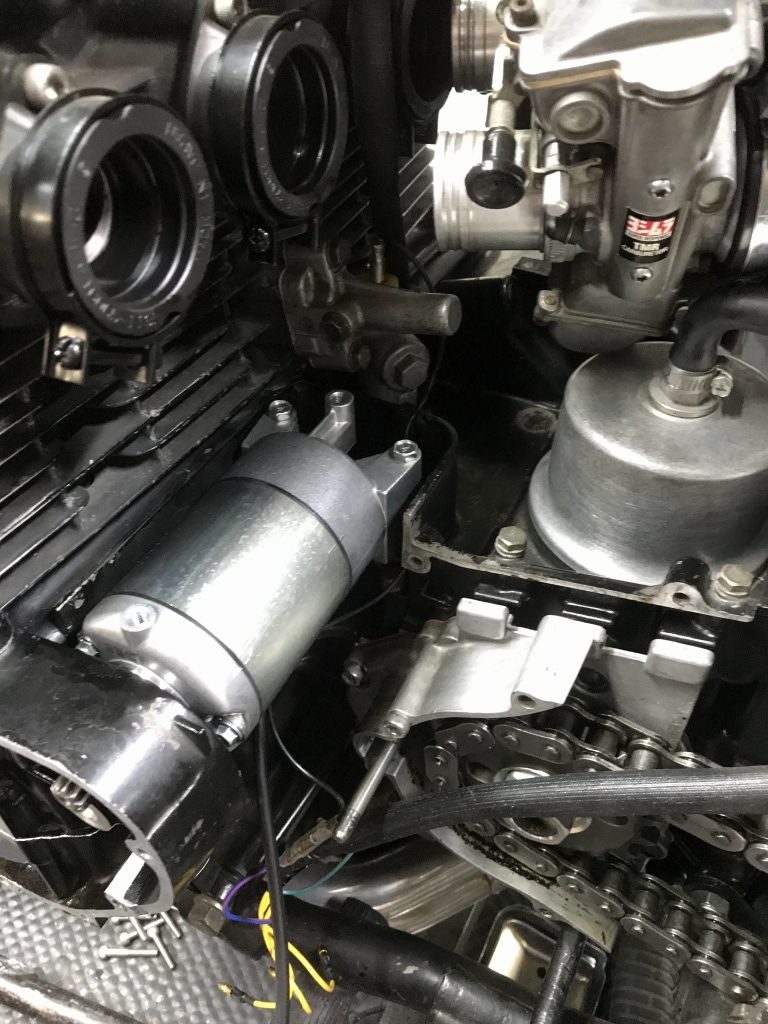

新しいモーターを取り付けます。

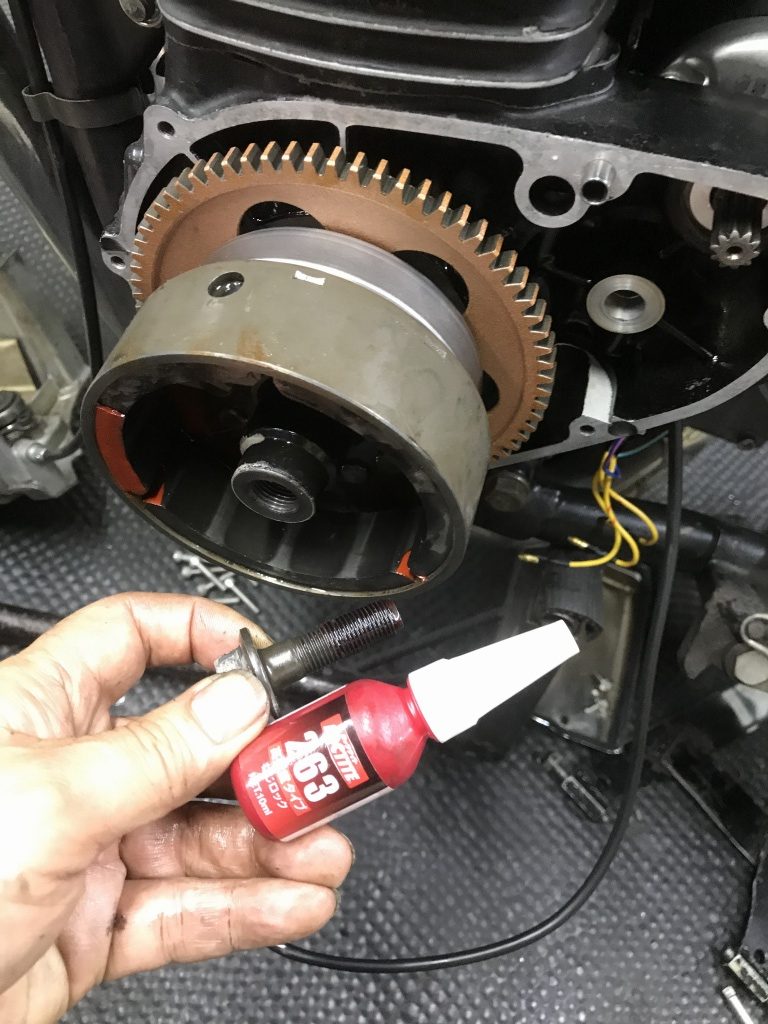

ジェネレーターローターのボルトも、ネジロックを塗布します。

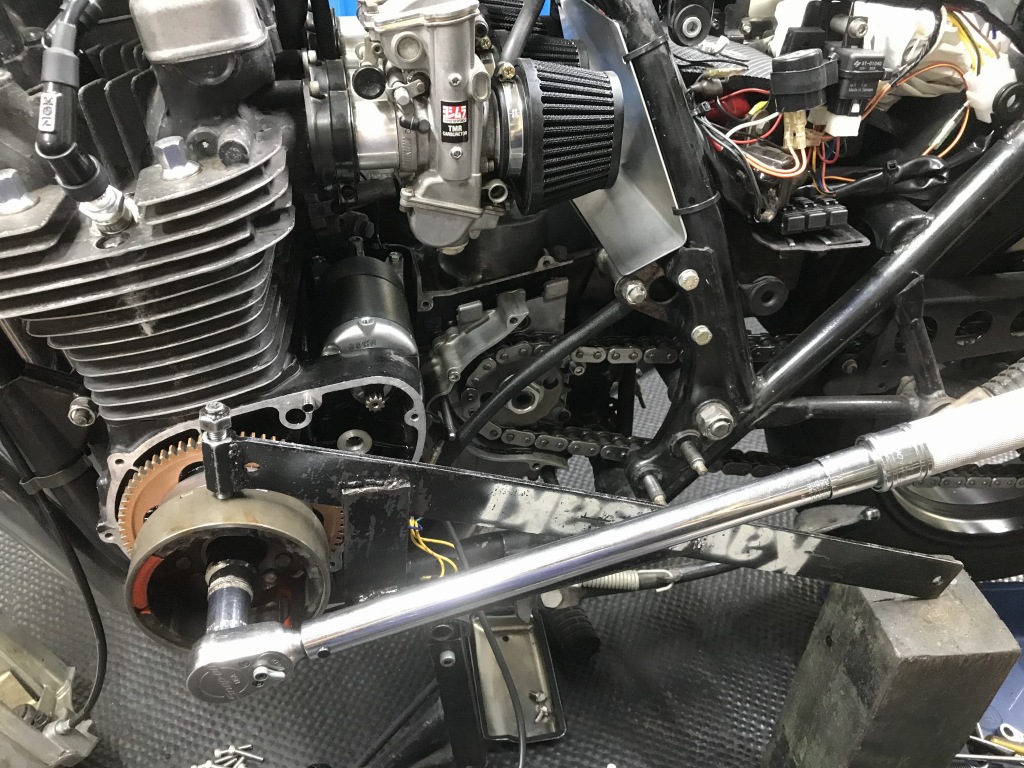

こちらも規定トルクでしっかりと締めます。

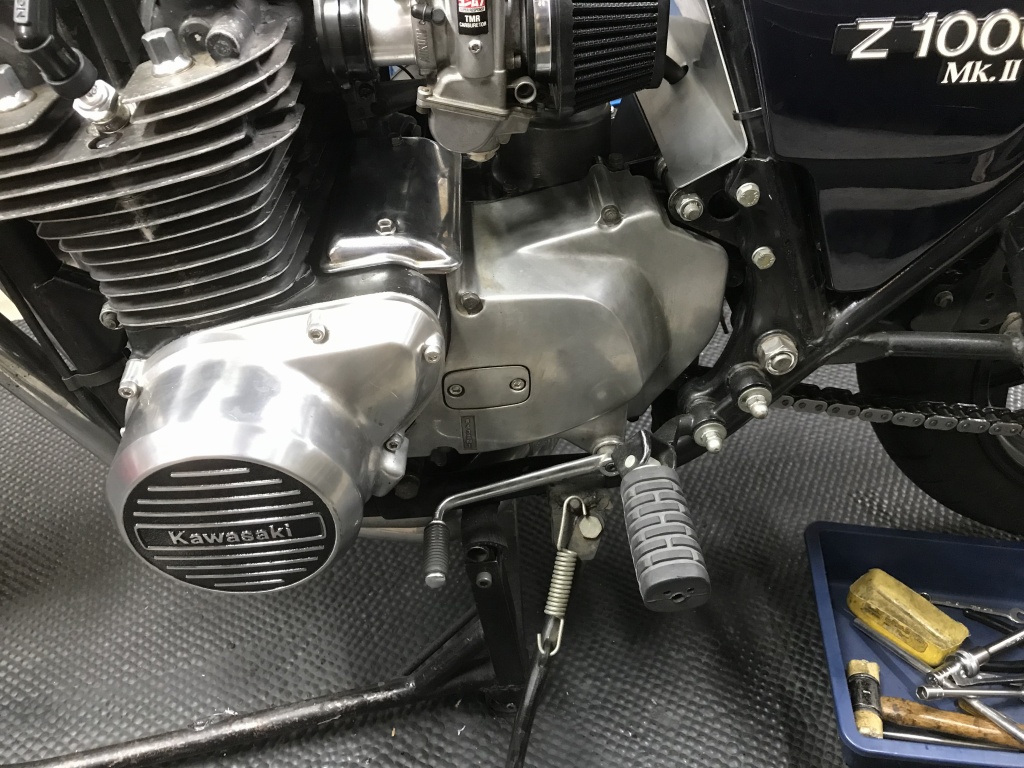

スプロケカバーとステップ周りを復元して終了です。

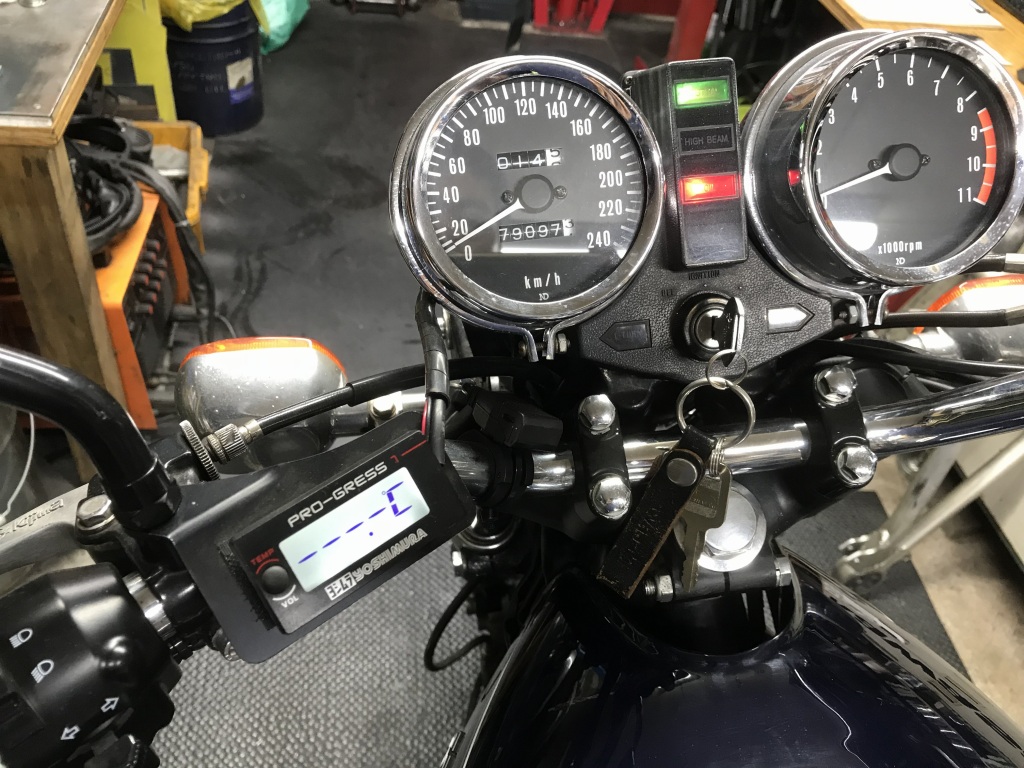

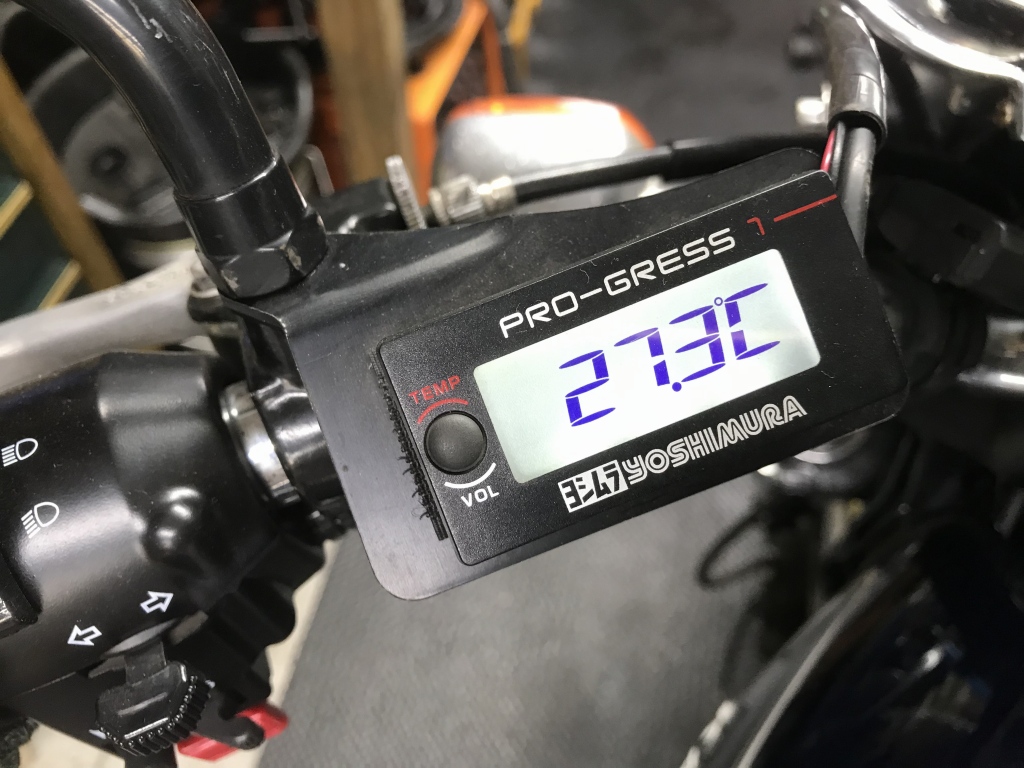

最後にテンプメーターの点検です。先日の酷暑の時から、表示が消えてしまったそうです。



バックライトは点き、オープニング表示が終わってもこの状態です。

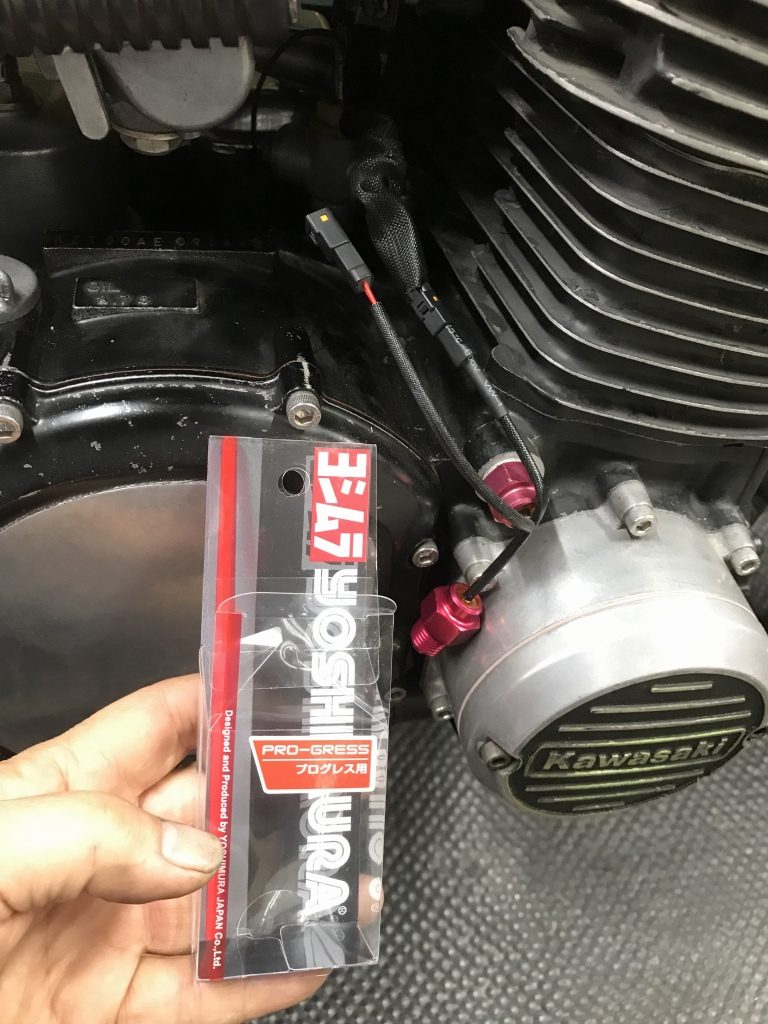

新品のセンサーを繋いでみます。



表示は正しくなりました。センサーを交換して今回の作業は完成です。
