Z1R2 T.K様 オイルクーラー取り付け その2



ガセットを切り欠いたら、切断面を整えます。



切断面の仕上げ後はこちら。

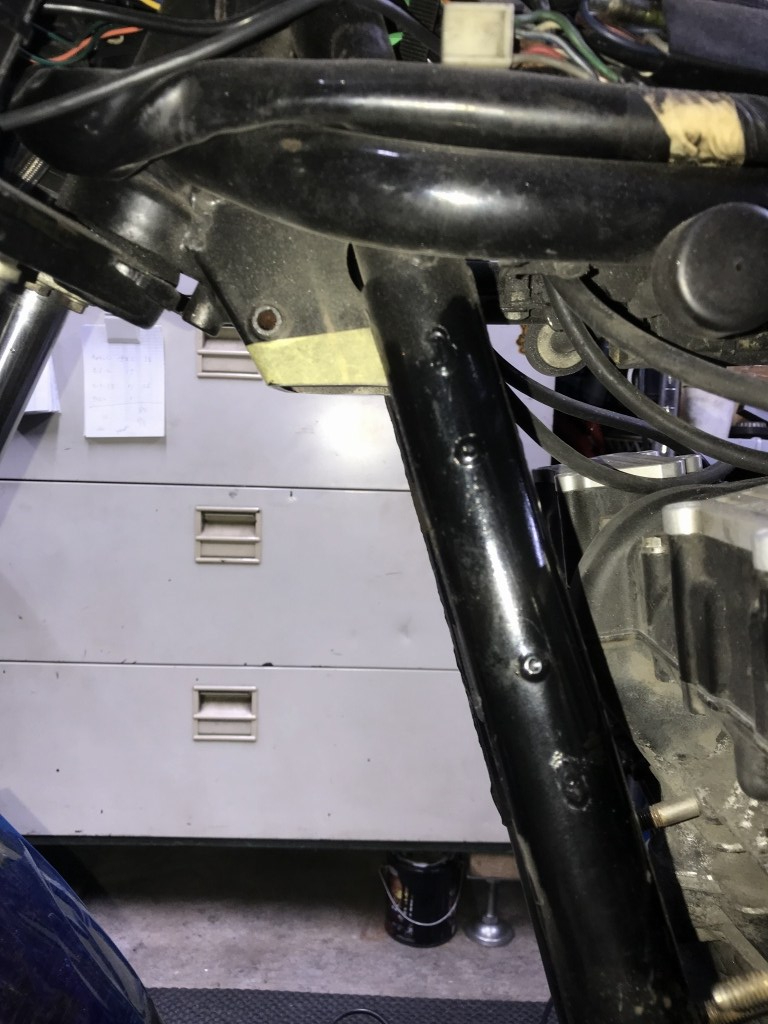

上部は地面と水平にします。

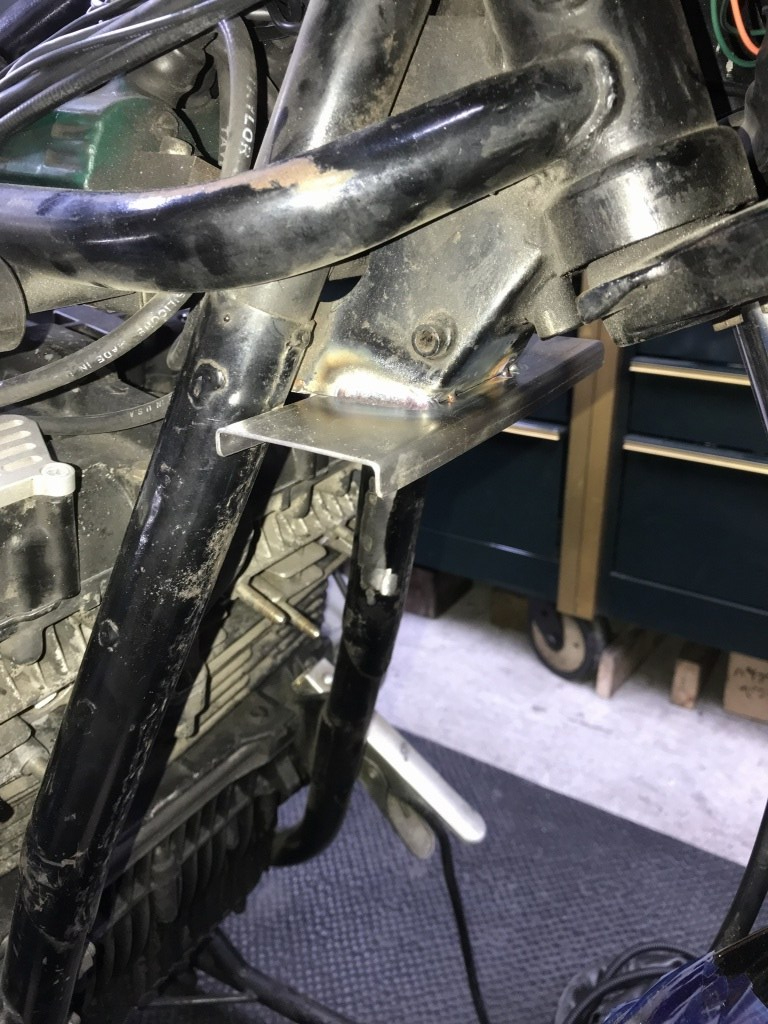

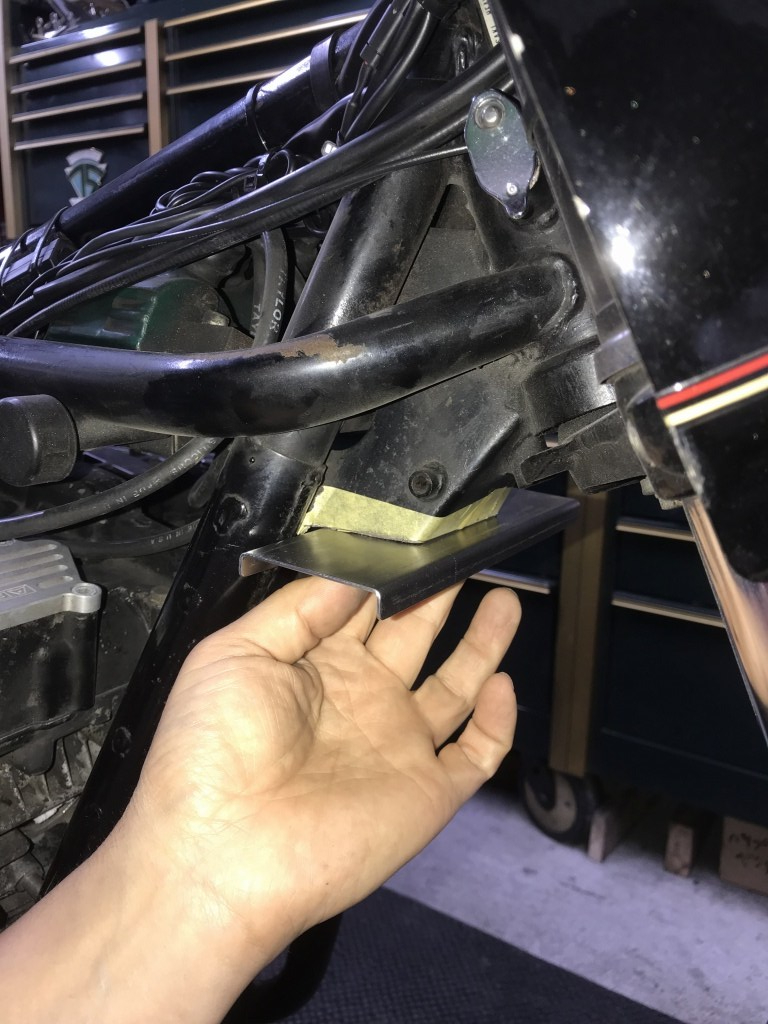

鉄板でアッパーブラケットを製作し、位置合わせします。

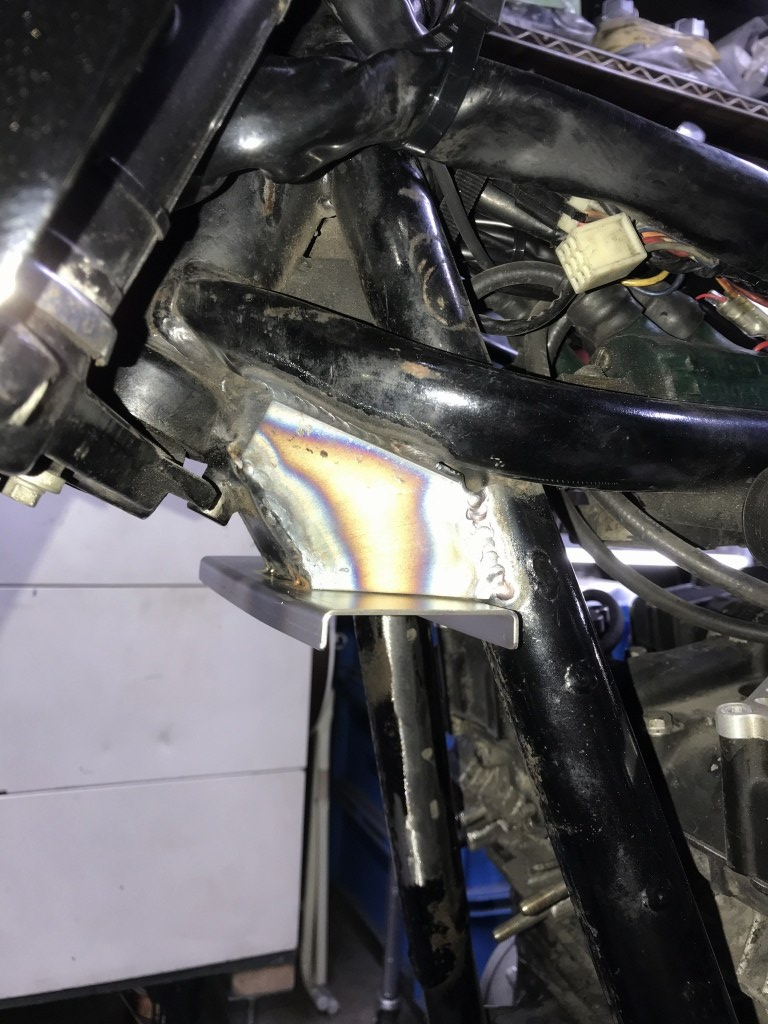

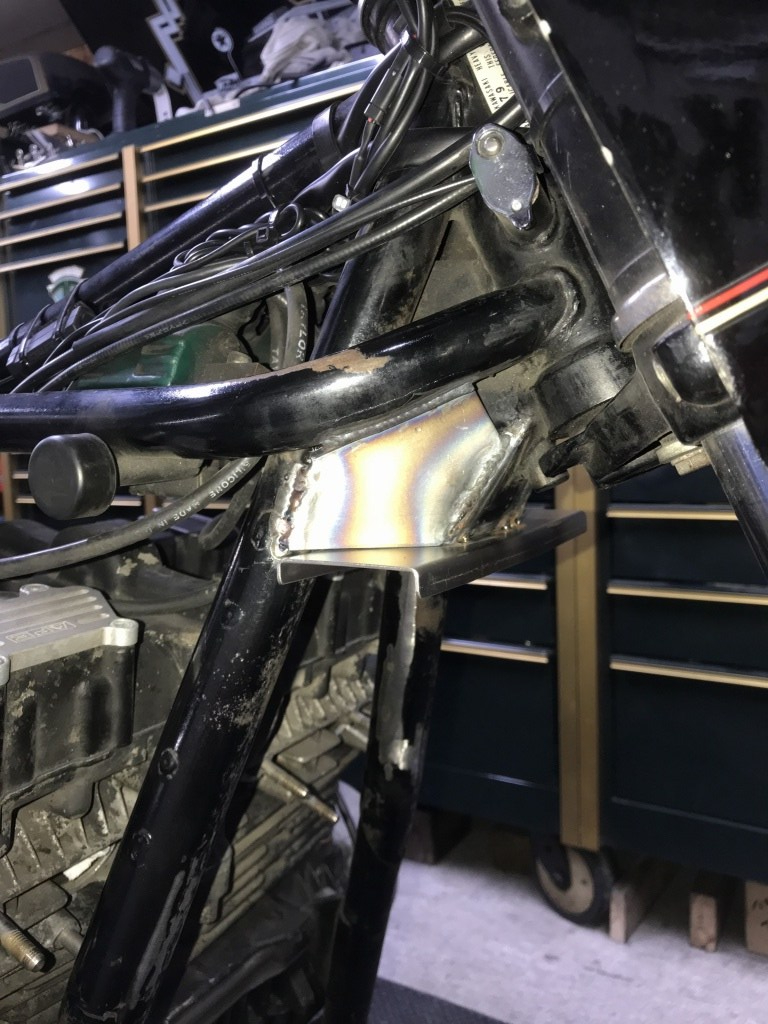

アッパーブラケットをガセットに溶接します。

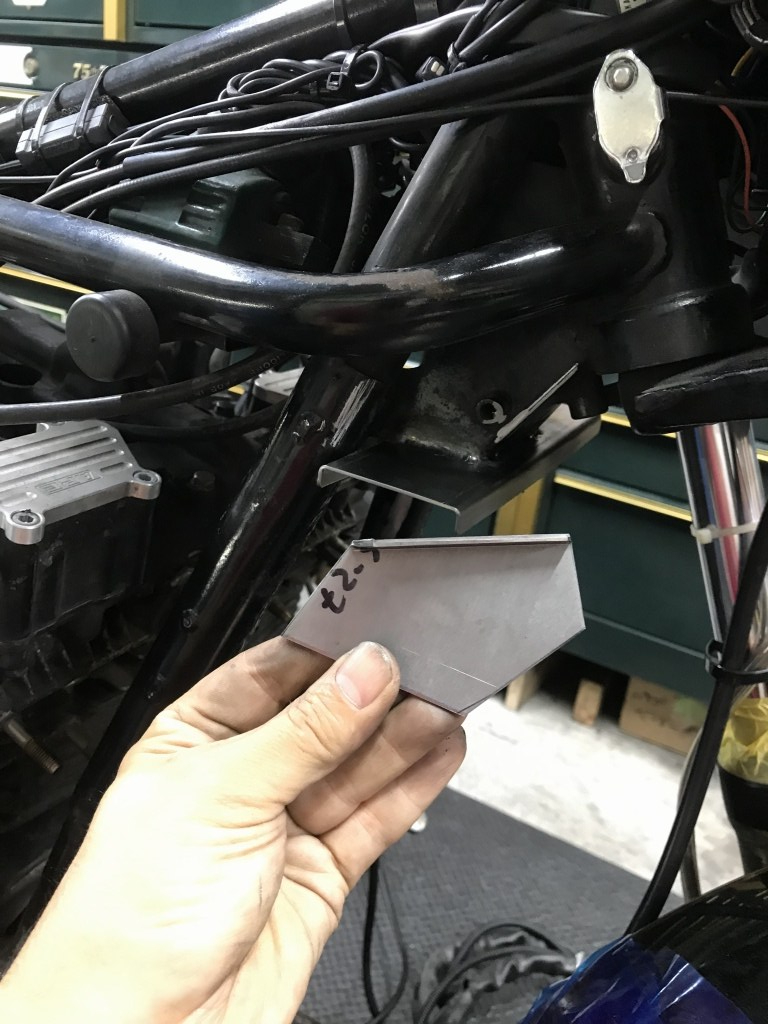

カットしたガセットの補強板を用意します。



補強板をフレームとガセットの間に溶接します。



反対側も同様に。

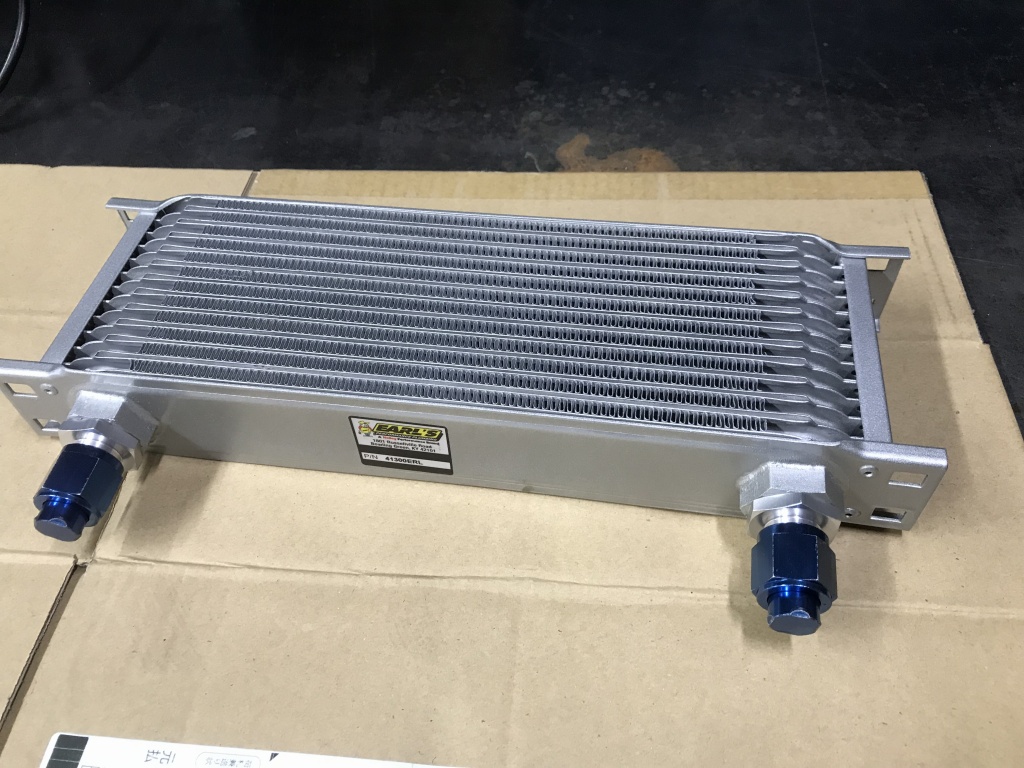

続いてコアの準備です。

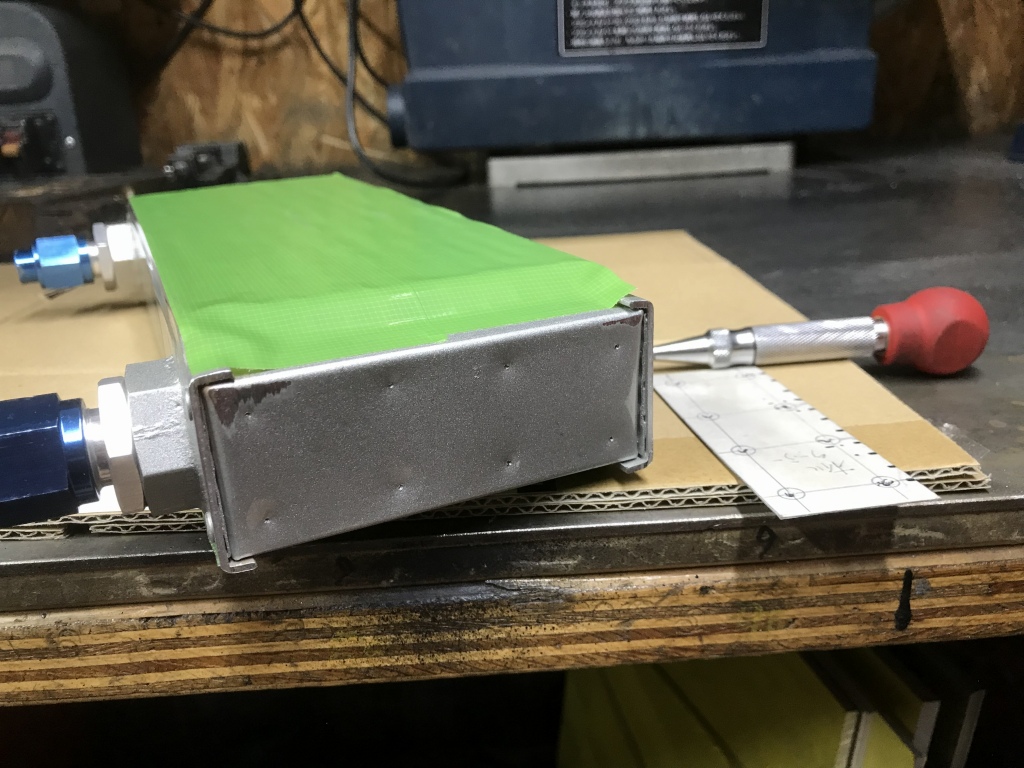

取り付けに不要となる耳の部分をカットします。

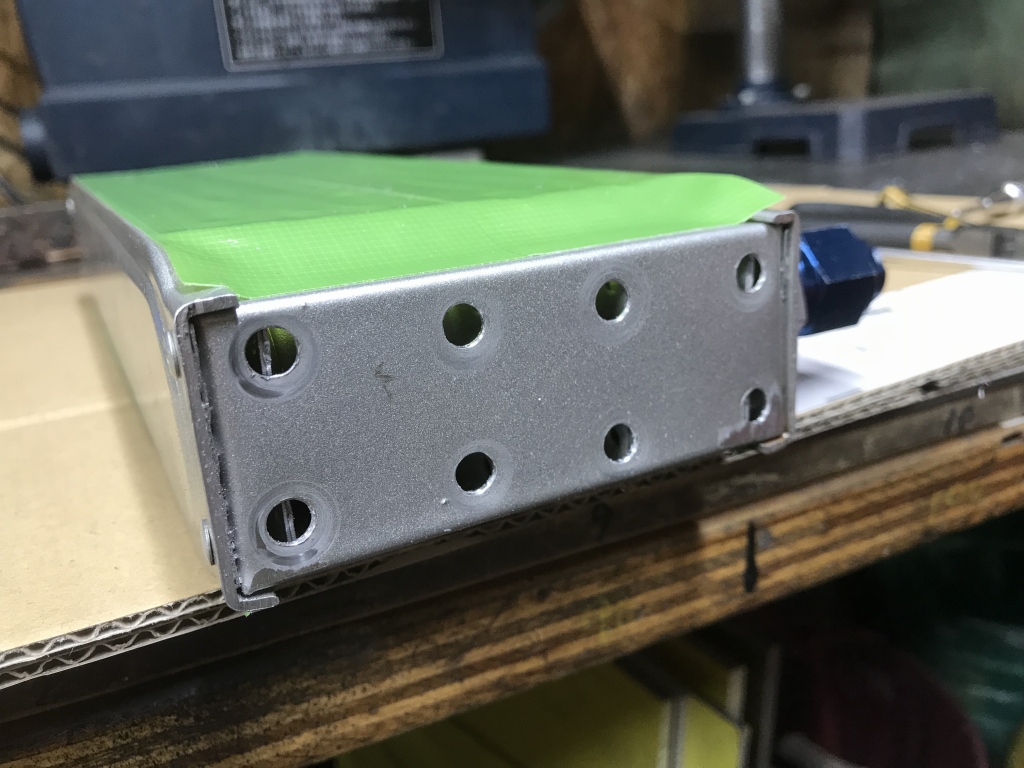

サイドに当時風な穴を開けるのでマーキングします。

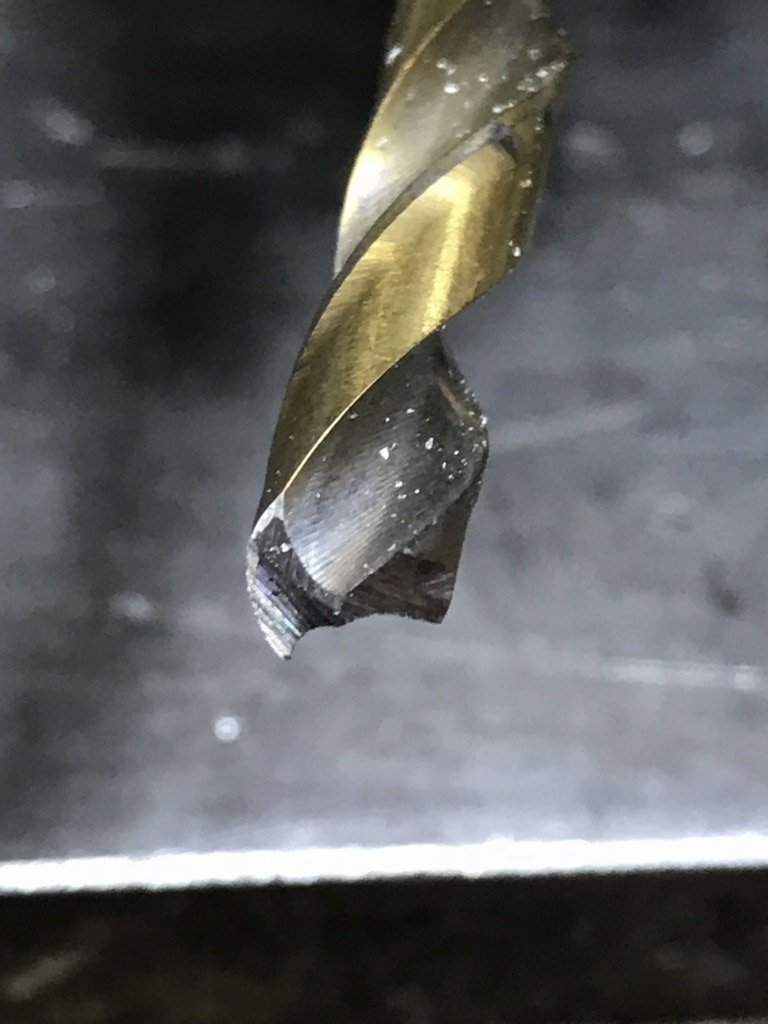

穴開け用のドリルはこちらの一文字ドリルです。グラインダーで削って手作りします。

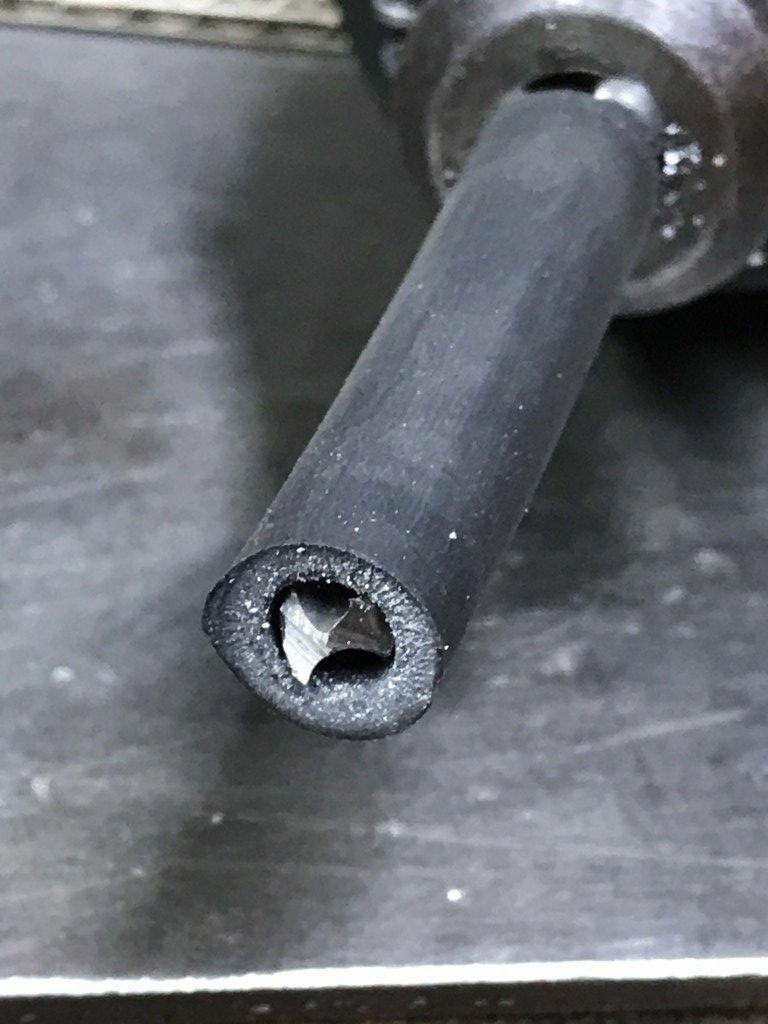

切り込みを制限するため、ゴムホース製のガイドをセットします。



サイドの穴開けができました。



加工部分を同色で塗装します。

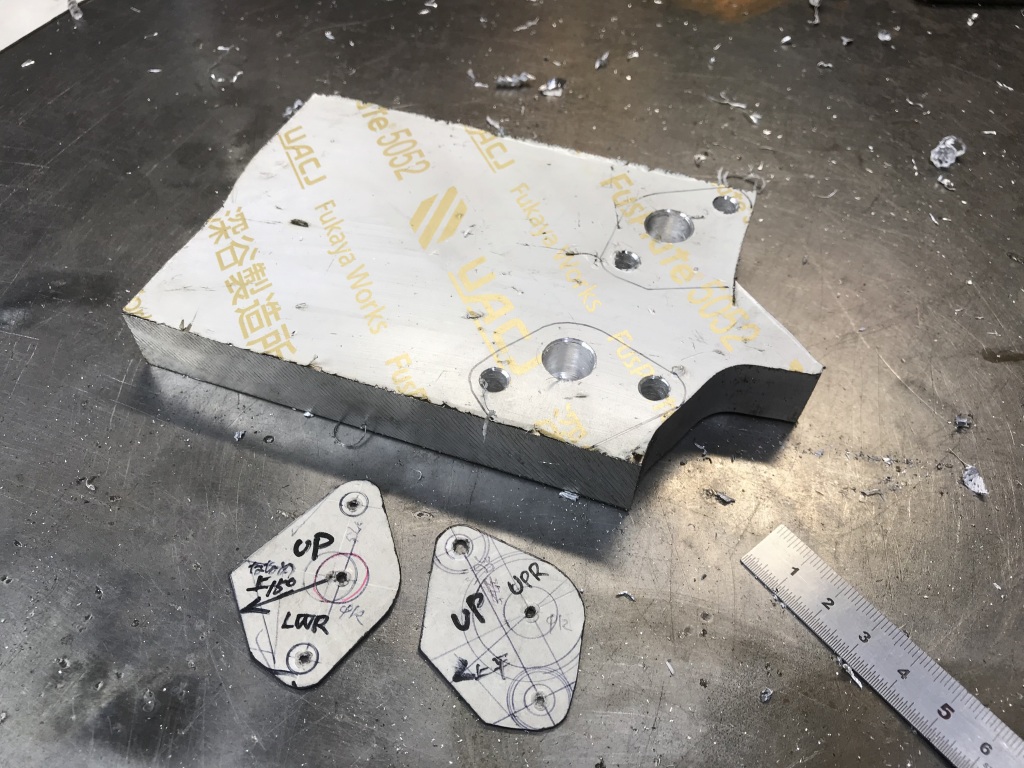

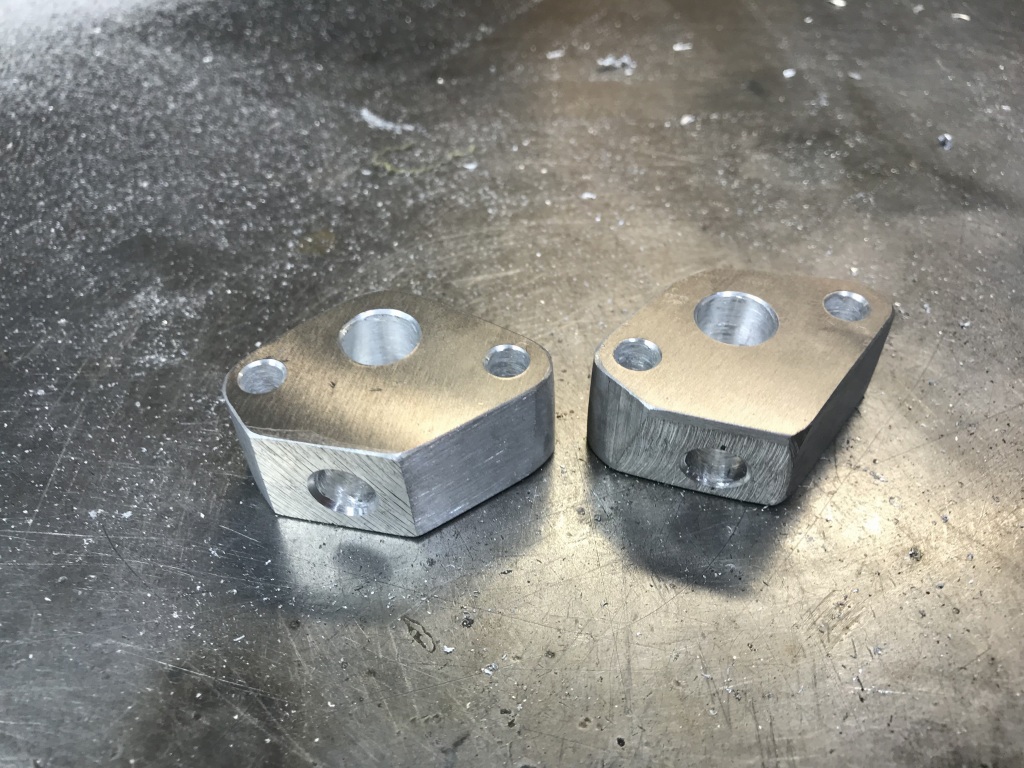

続いてオイル取出しを製作します。アルミの厚板にマーキングし、必要な穴開けをします。

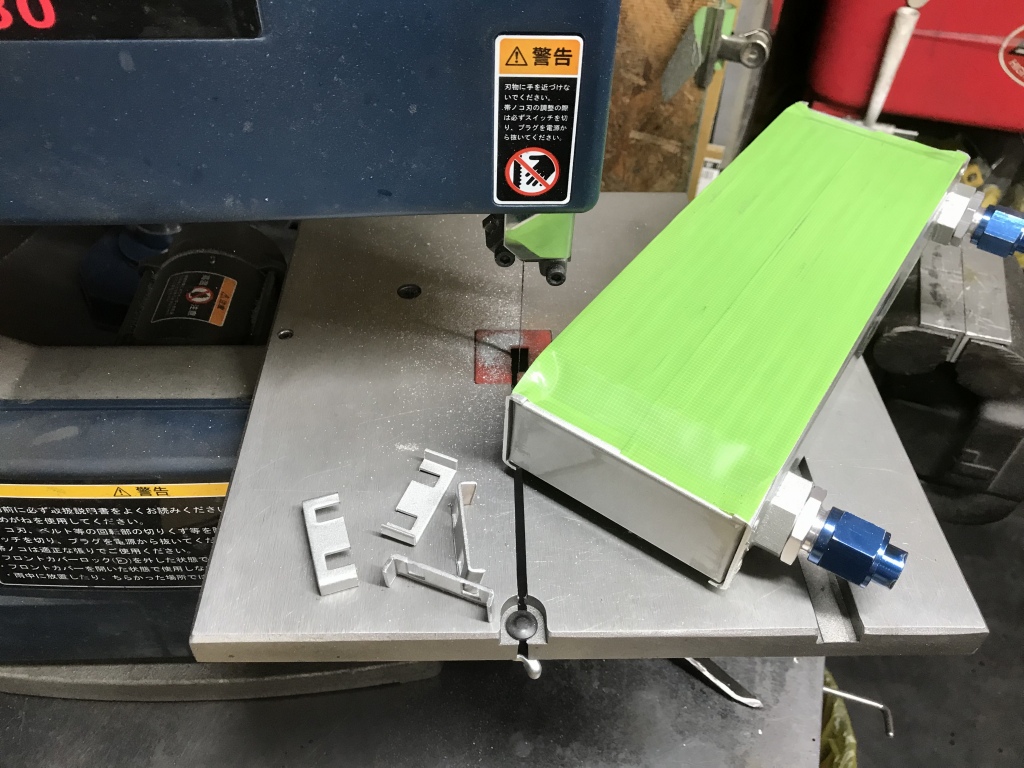

バンドソーで切り出し、オイル通路を完成させます。

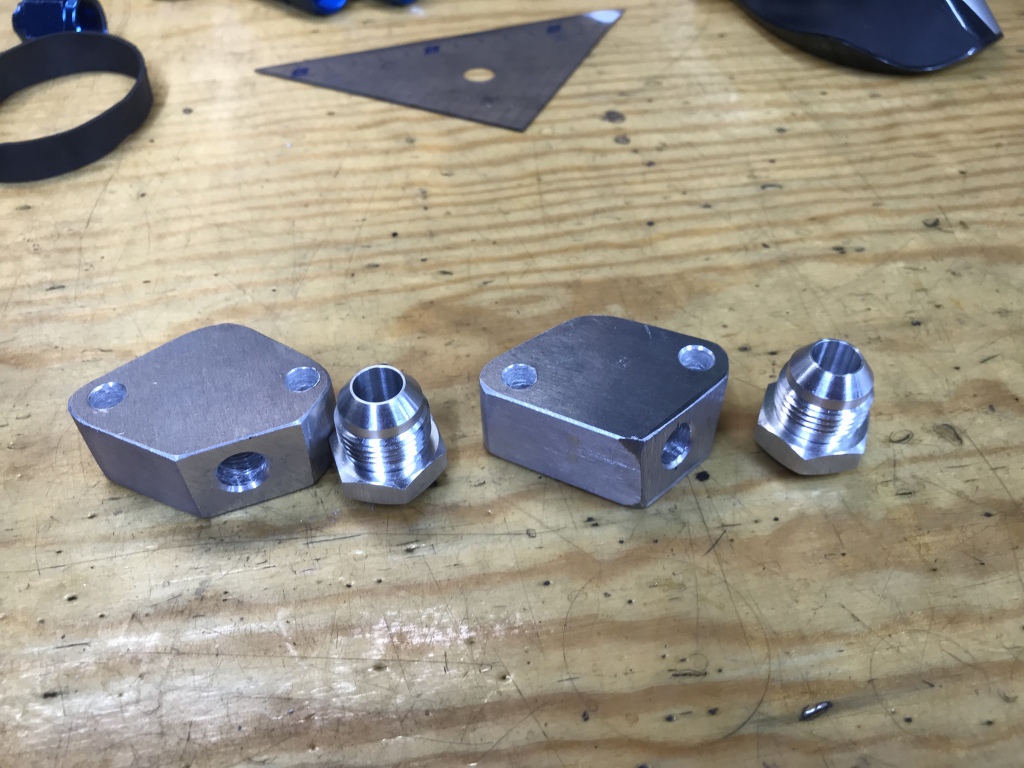

このあとAN8のニップルを溶接します。
