Z1100B2 M.H様 ワークスクラッチレリーズ製作

ワークスタイプのクラッチレリーズプレートを取り付けます。

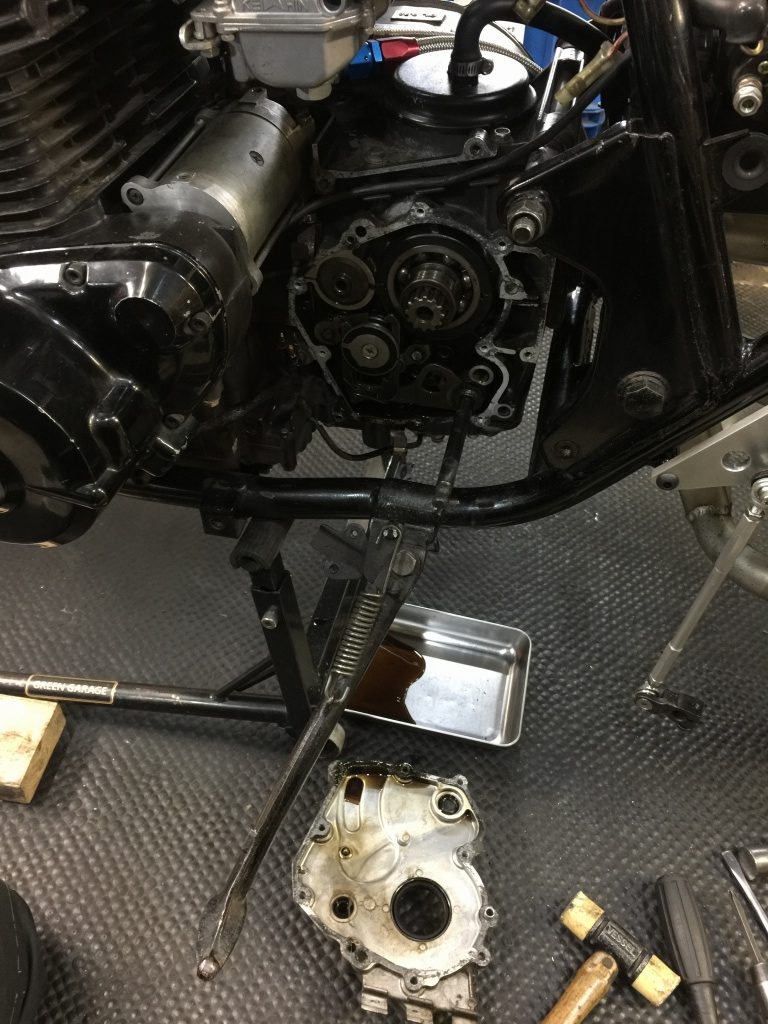

先ずは、ガイドパイプを溶接するのでミッションカバーを外します。



治具をセットし、ガイドパイプの位置決めをします。

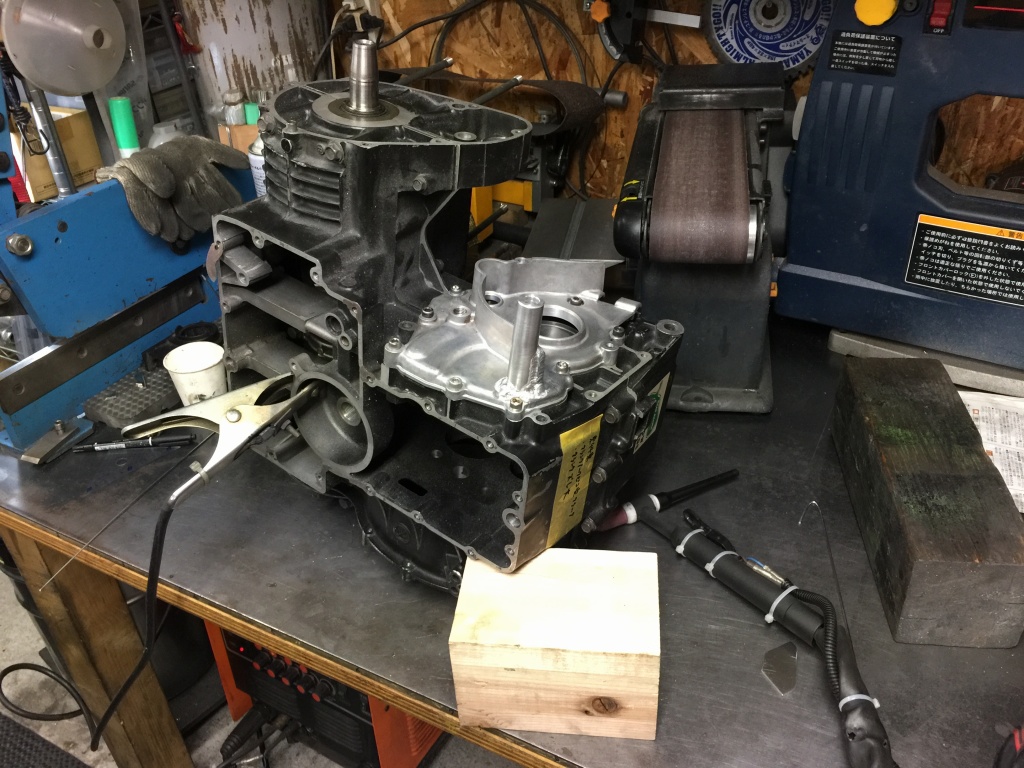

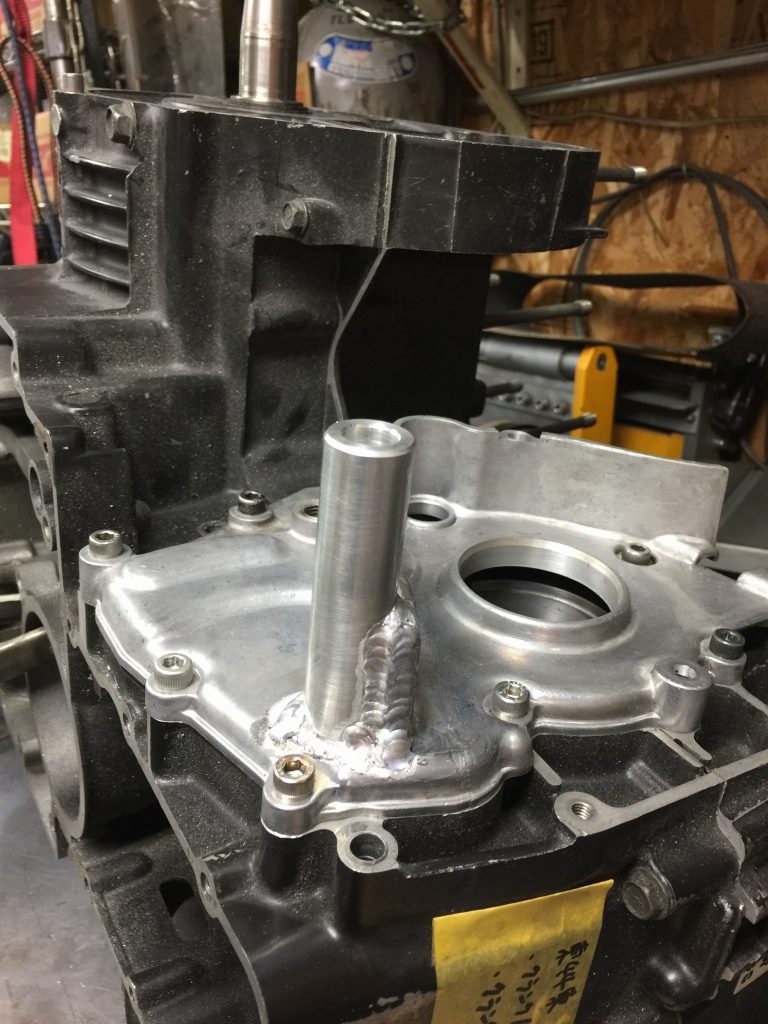

点付けしたら治具を外し、歪防止でダミーエンジンに取り付けてから本溶接します。

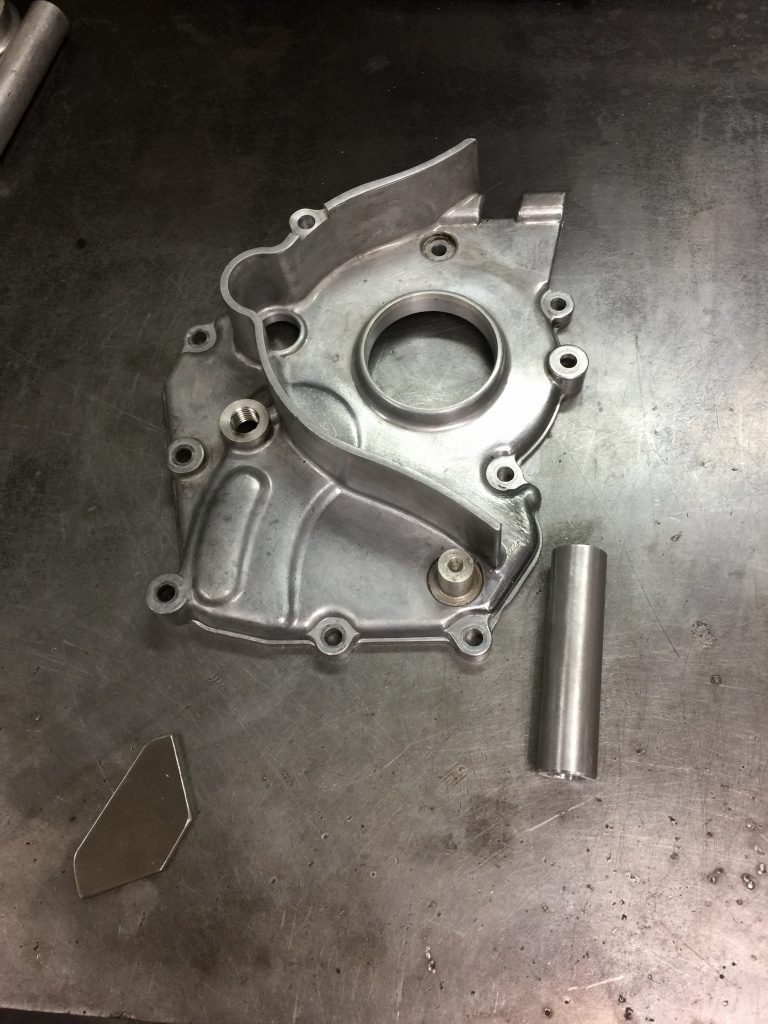

ガイドパイプの剛性を確保するため、ミッションカバーのチェーンガイドとも一体になるよう溶接します。

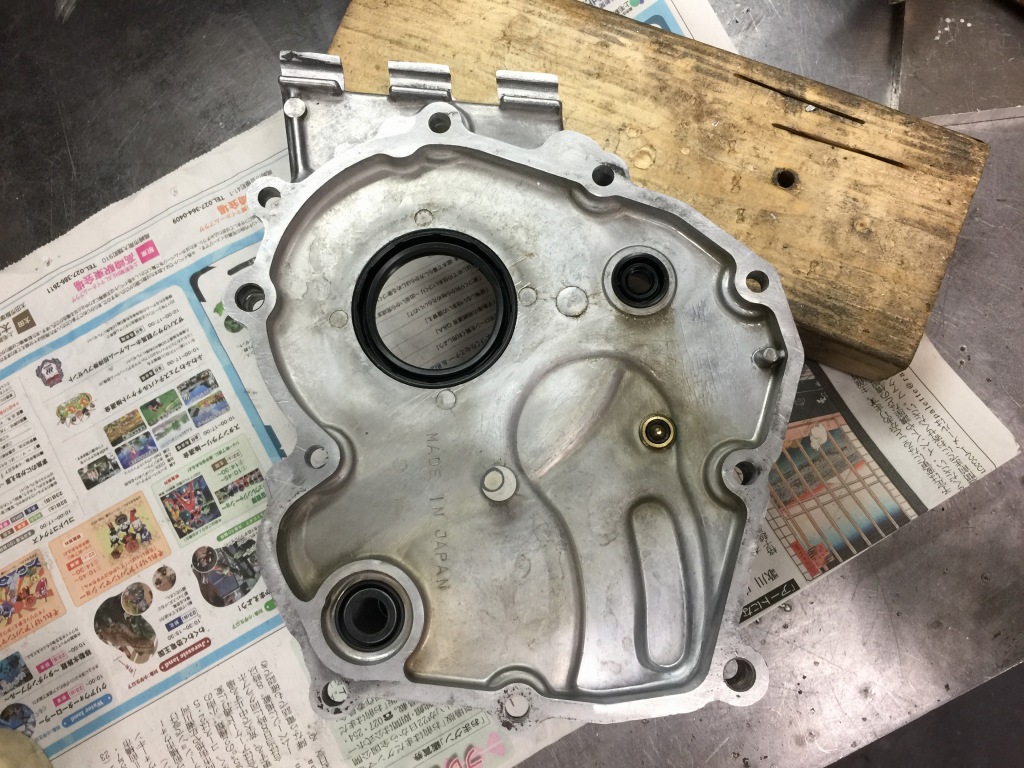

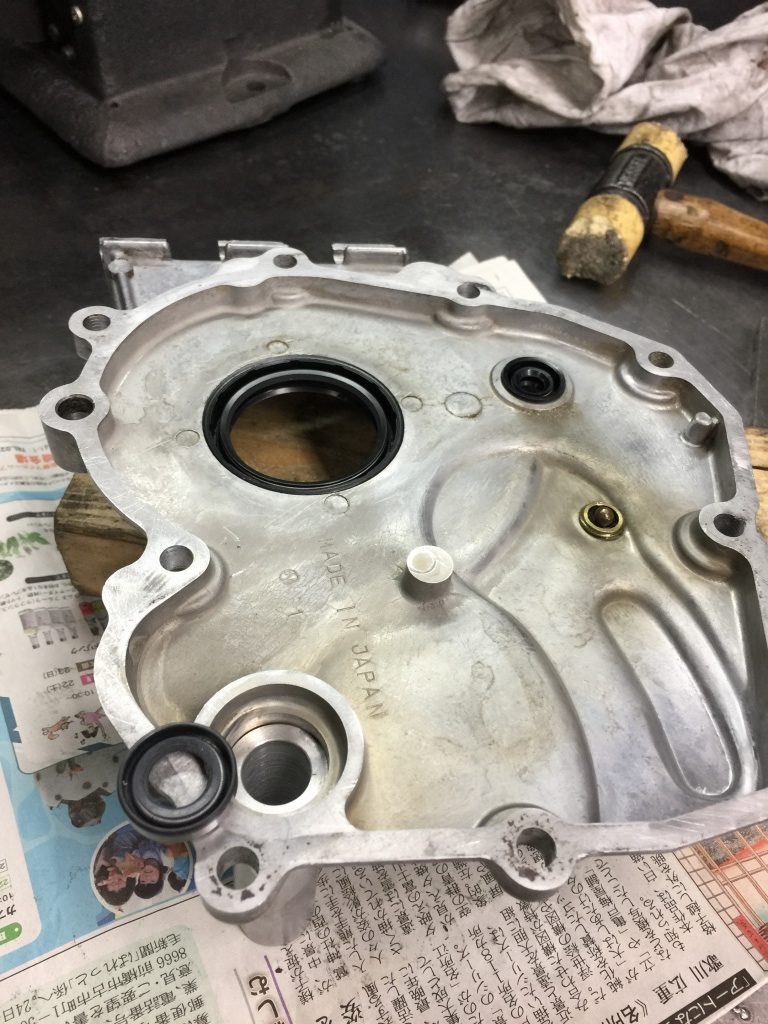

溶接が済んだらダミーエンジンから外し、オイルシールを取り付けます。

ガイドパイプの部分はノーマル位置にオイルシールが入るので、

ガイドパイプの中にはオイルは入ってこない構造です。

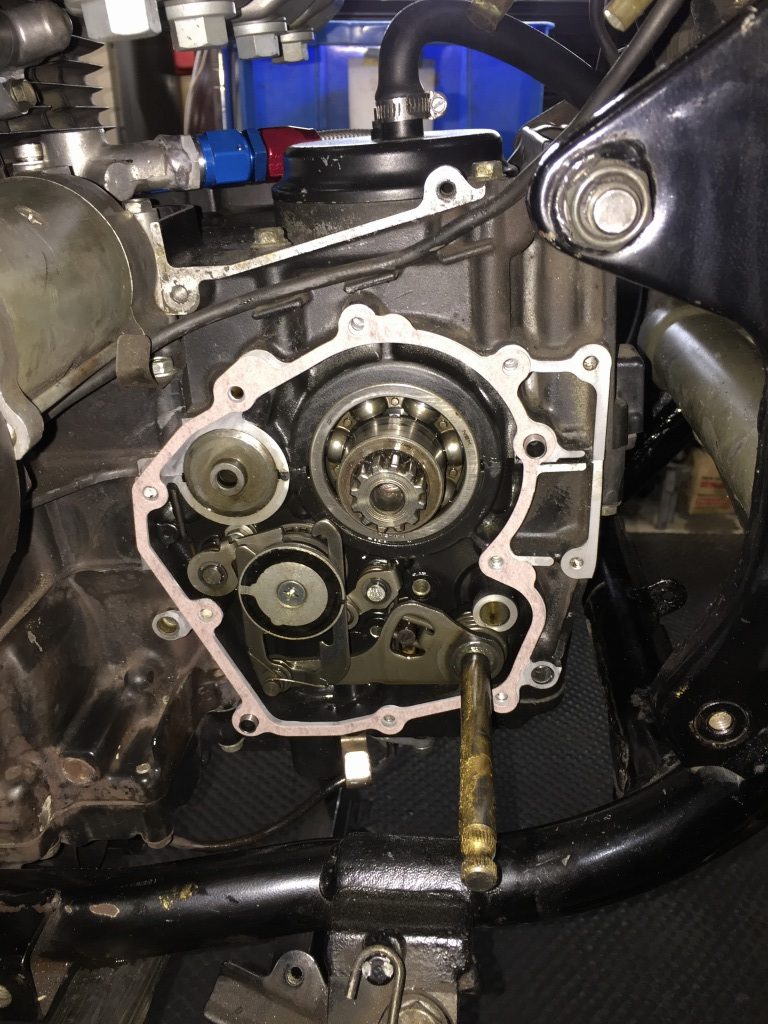

エンジンにミッションカバーを取り付けます。

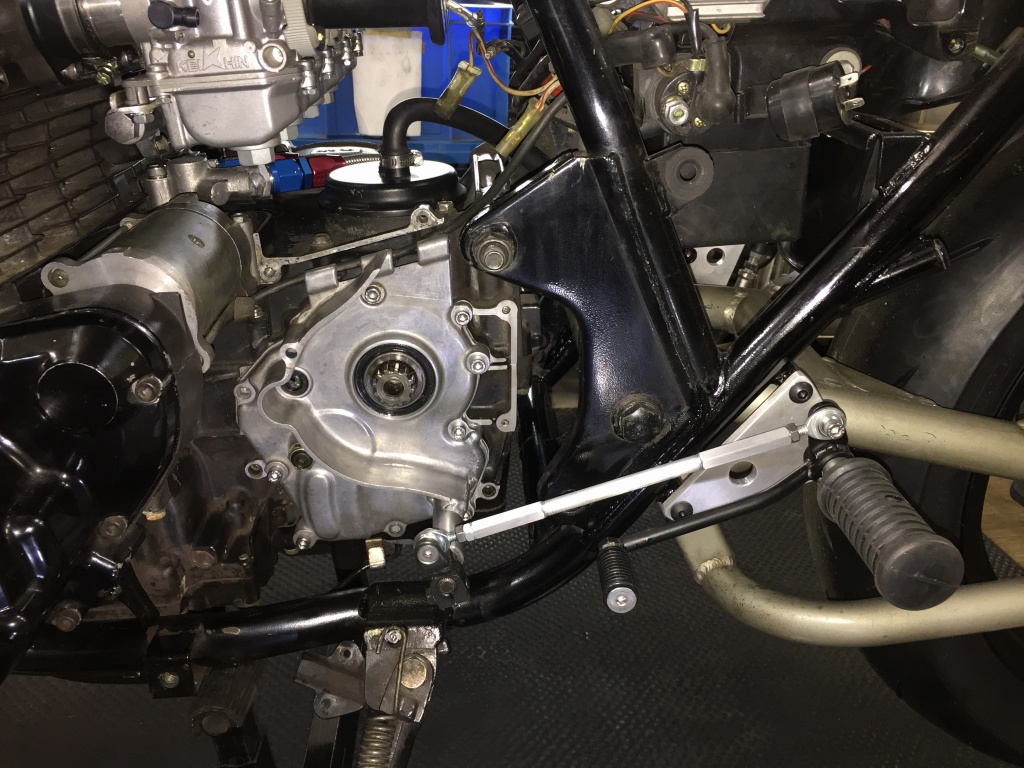

ミッションカバーを付けたら、チェンジリンクをセットします。

チェンジする際の前後方向の力は、このガイドパイプが受け持つ構造です。

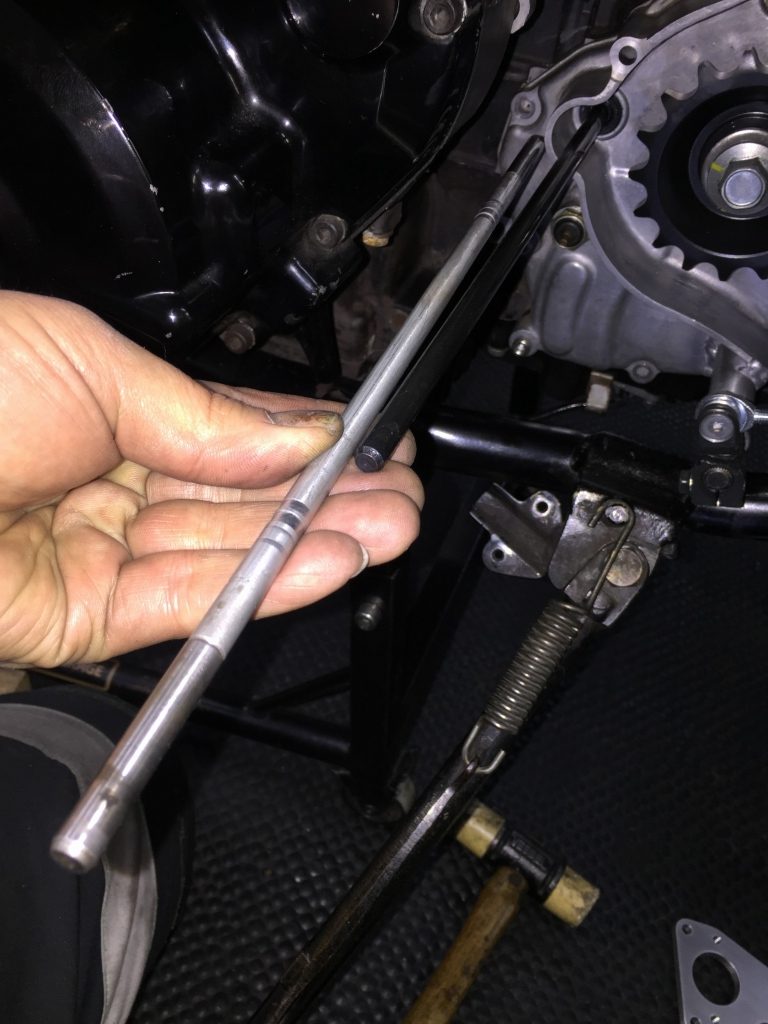

クラッチのプッシュロッドは、摩耗が激しいので純正の後期品に交換します。

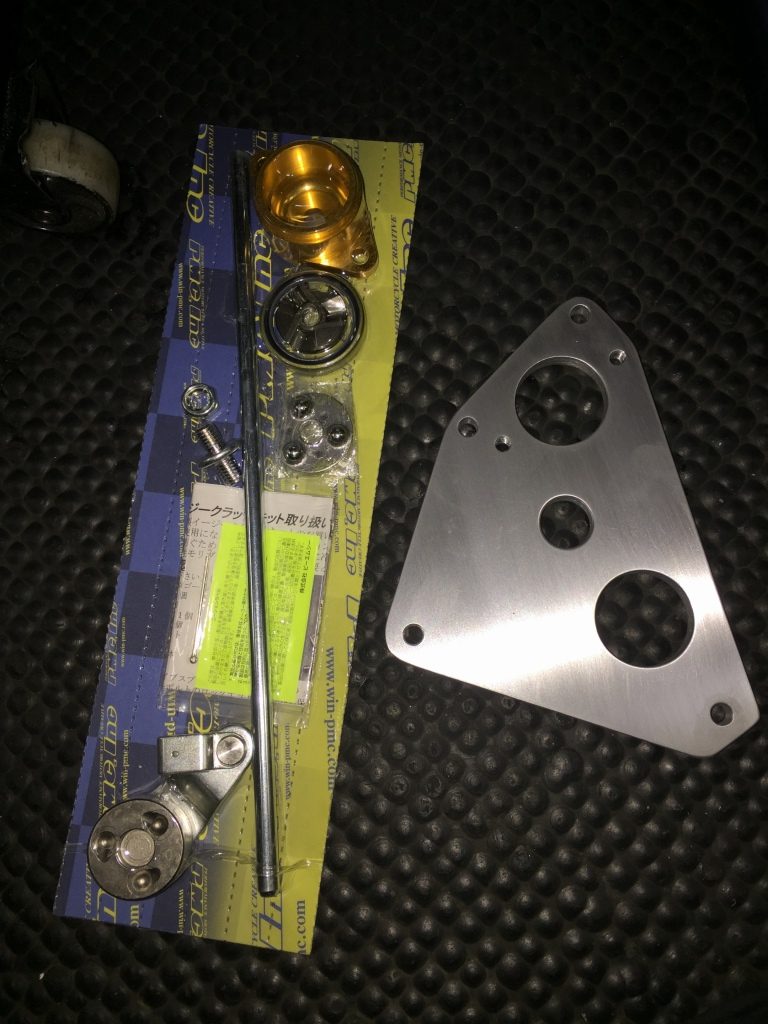

使用するクラッチレリーズレバーはこちら。

PMC製のイージークラッチキットです。

Z系用なのでJ系より細いプッシュロッドは使用しません。

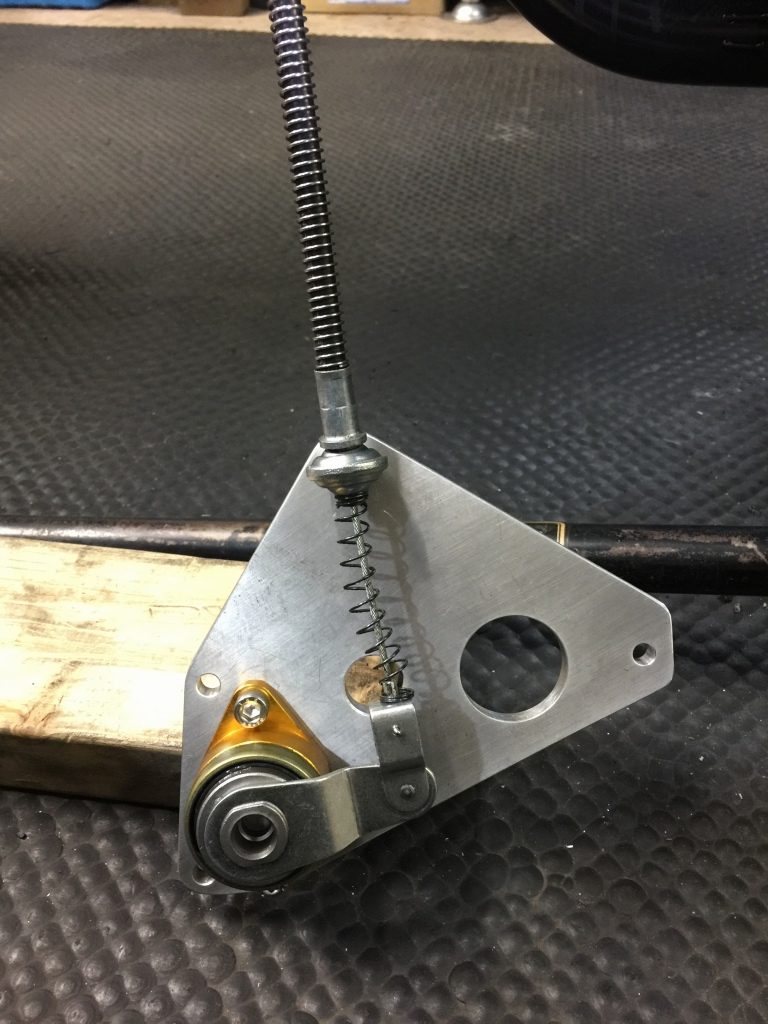

レリーズレバーとケーブルをプレートにセットします。

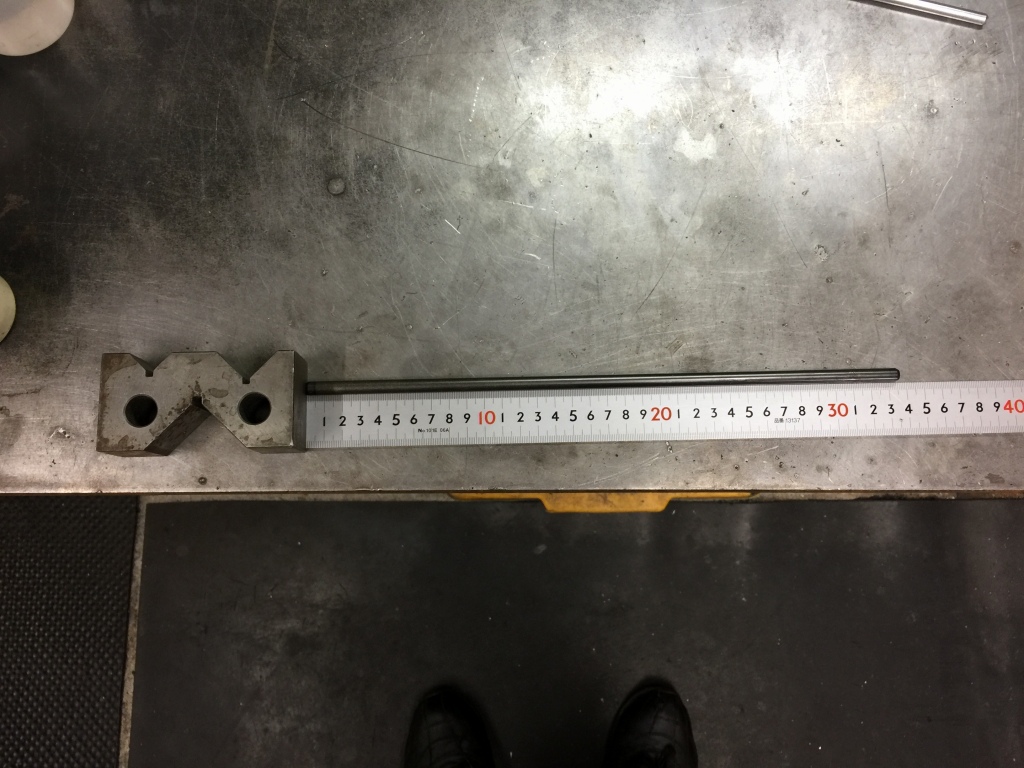

高さのあるPMC製レリーズキットとの組み合わせだと、純正プッシュロッドを少し切り詰めることになります。

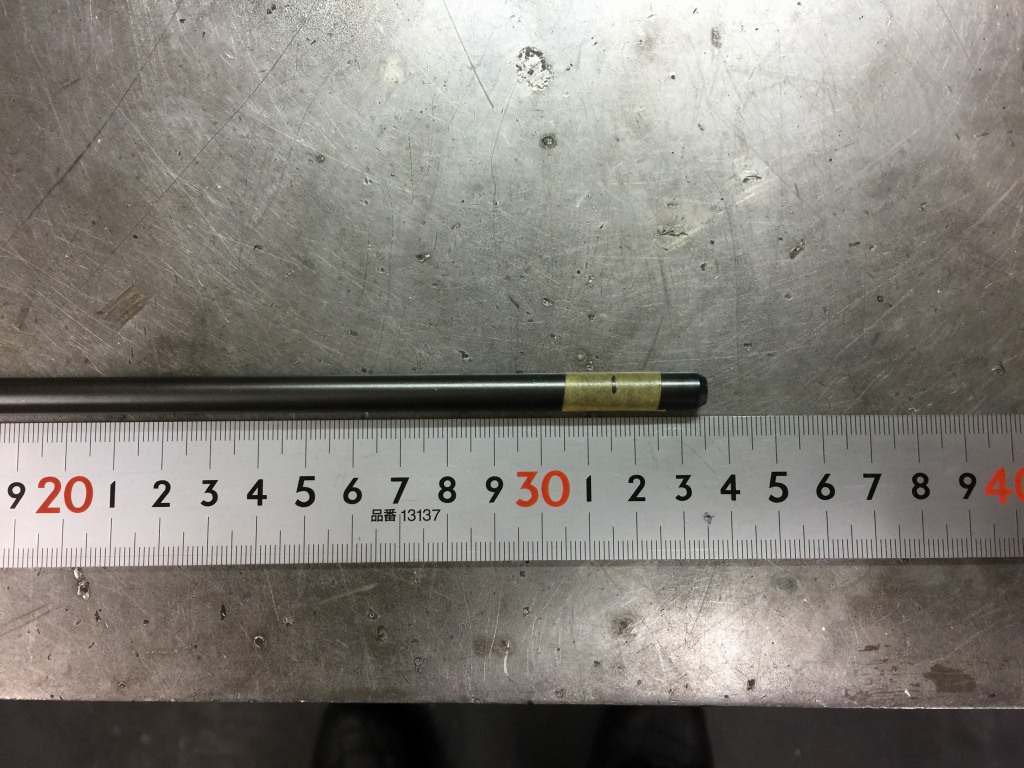

約20ミリ切り詰めます。

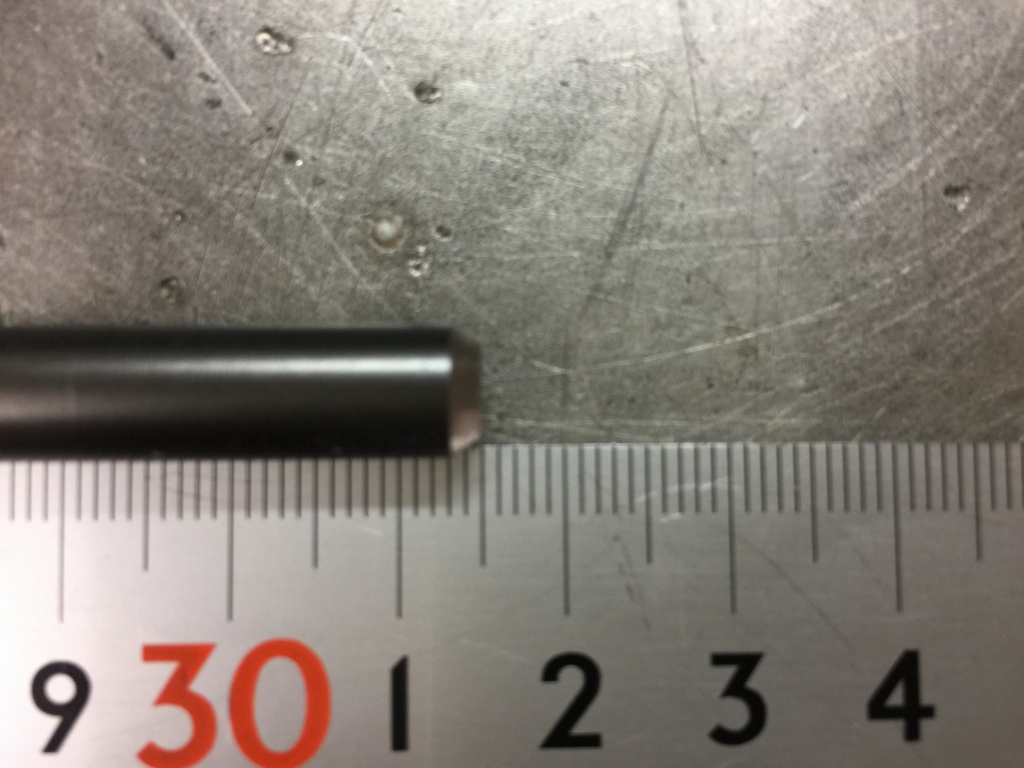

切断したら、先端を元の形に成型します。



レリーズプレートの下側マウントは、ワーク車はサイドスタンドブラケットが無いのでストレートに止められますが、

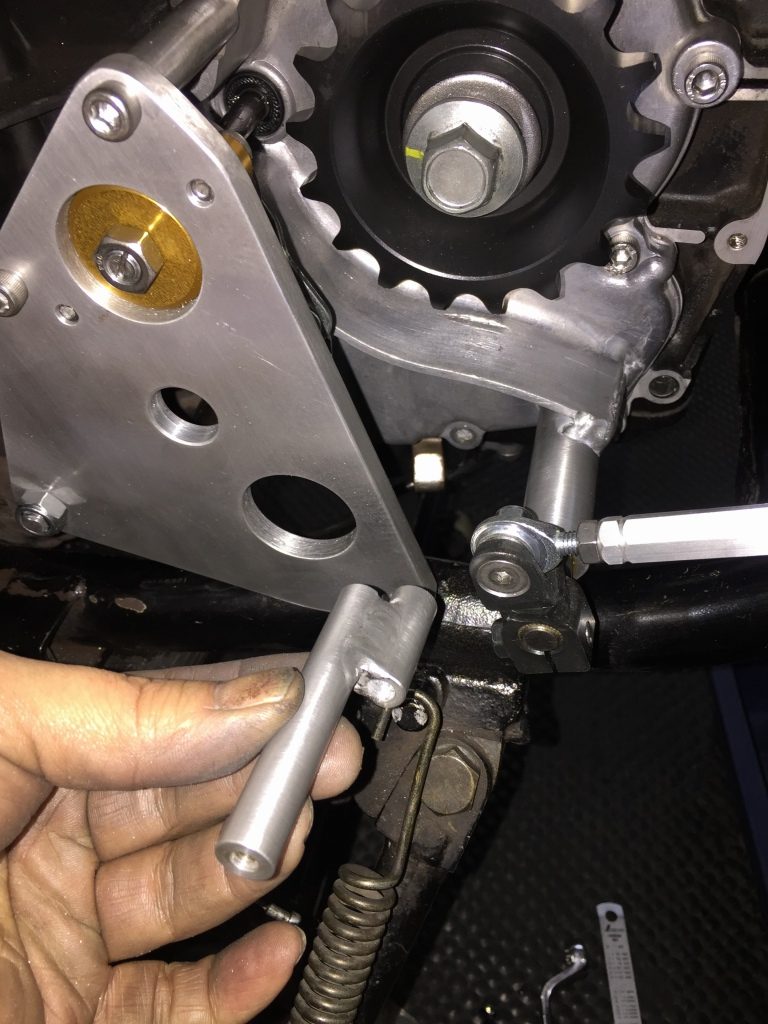

ノーマル車ベースの場合はこのようなオフセットステーを製作して取り付けます。

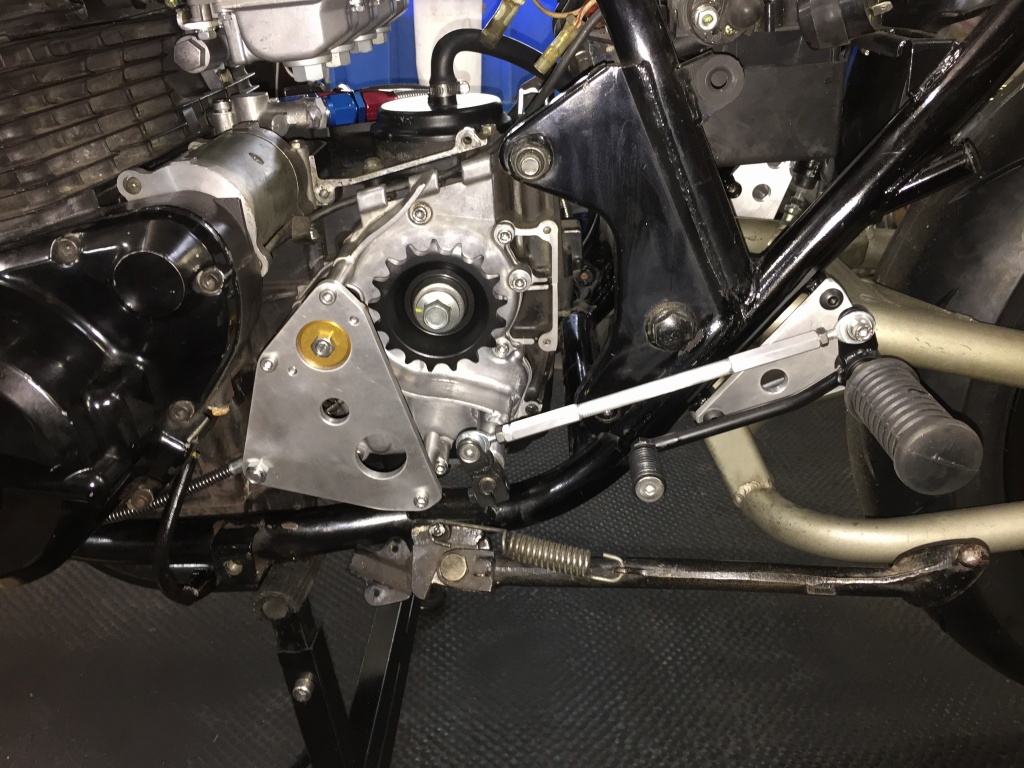

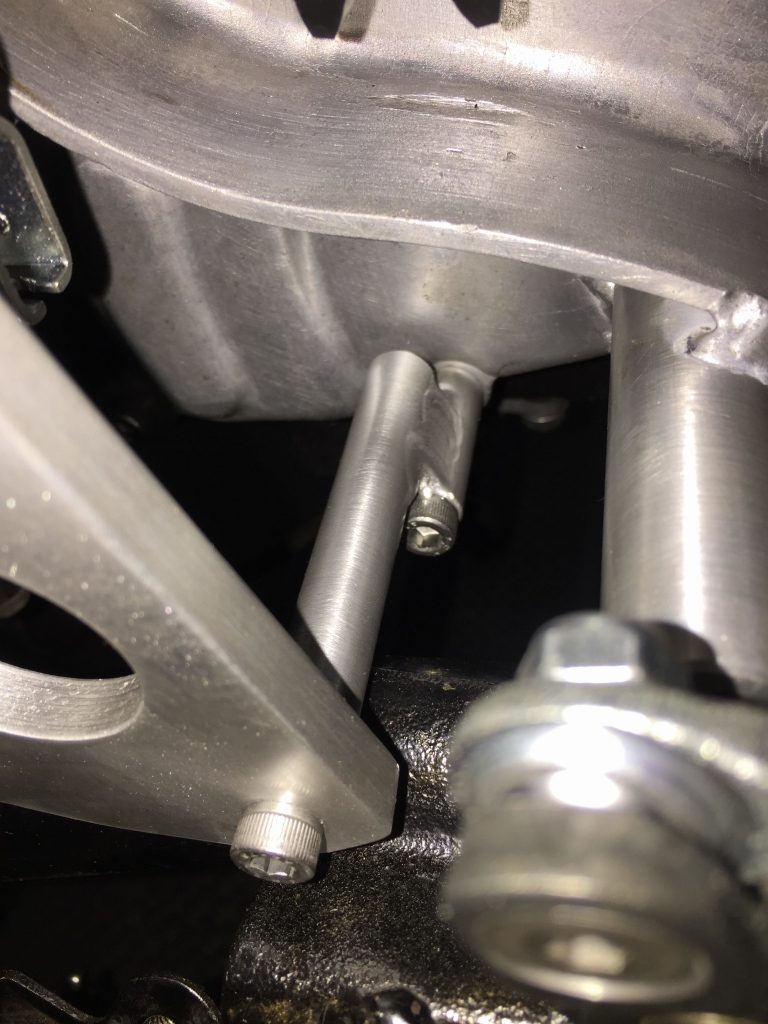

オフセットステーを取り付けるとこんな感じです。



レリーズを取り付けたらプッシュロッドの遊びを調整します。



ワークスタイプのクラッチレリーズが完成です。
